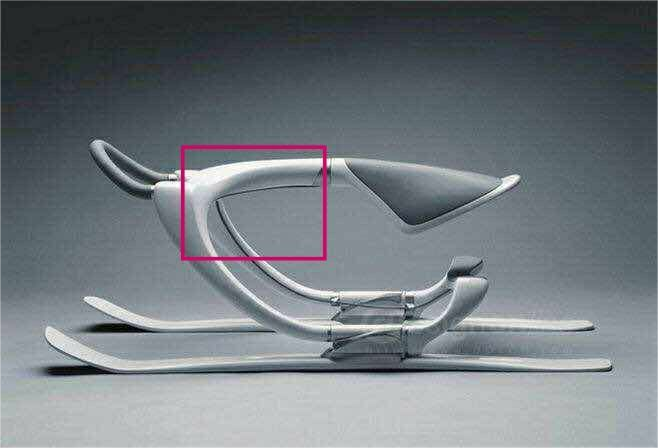

我们在做产品的时候，经常会遇到这样的渐消形态，比如汽车的腰线、产品形态转折的地方，那么对于图中框选的这个部分的形态，我们的建模思路该是怎么样的呢？
首先我们观察一下，左侧的折边在延伸的过程中逐渐的与上方的弧形面融合在了一起，在视觉上给我们的是一个锋利硬朗逐渐消失融合的感觉，这个就属于产品中常见的渐消形态。

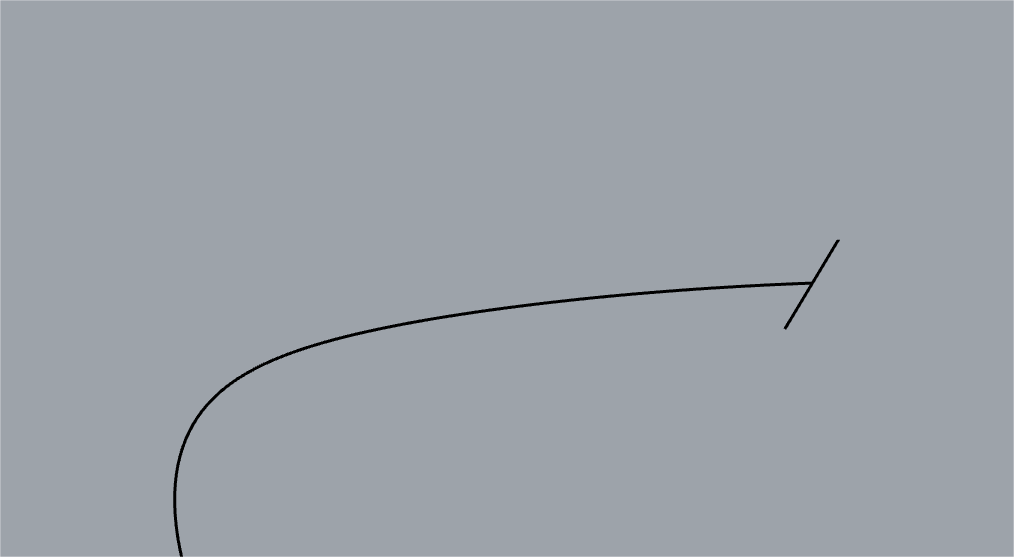

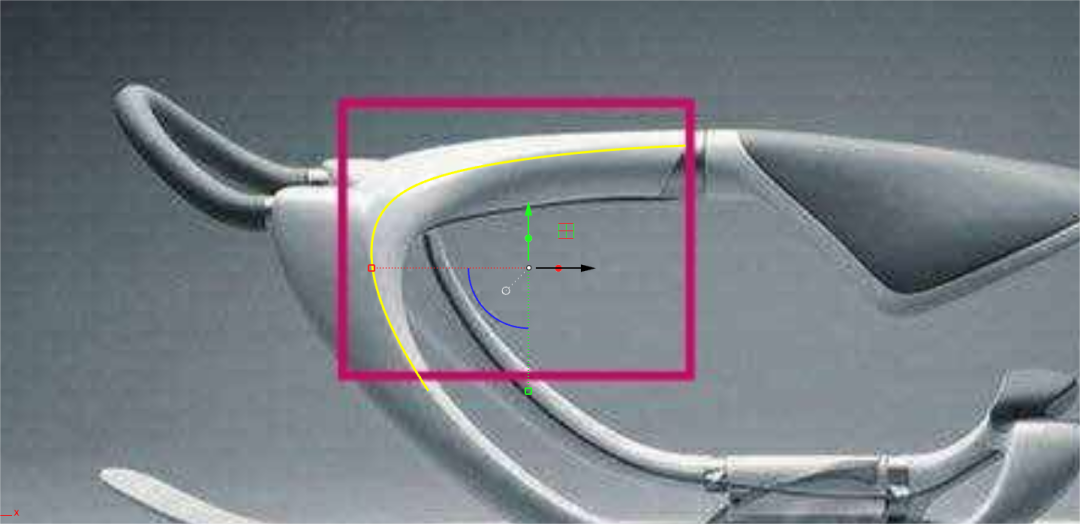

那么需要分析一下这样的形态，它的构成元素都是什么。首先就是把参考图导进Rhino。根据图片显示把这条渐消的边线，先绘制出来。

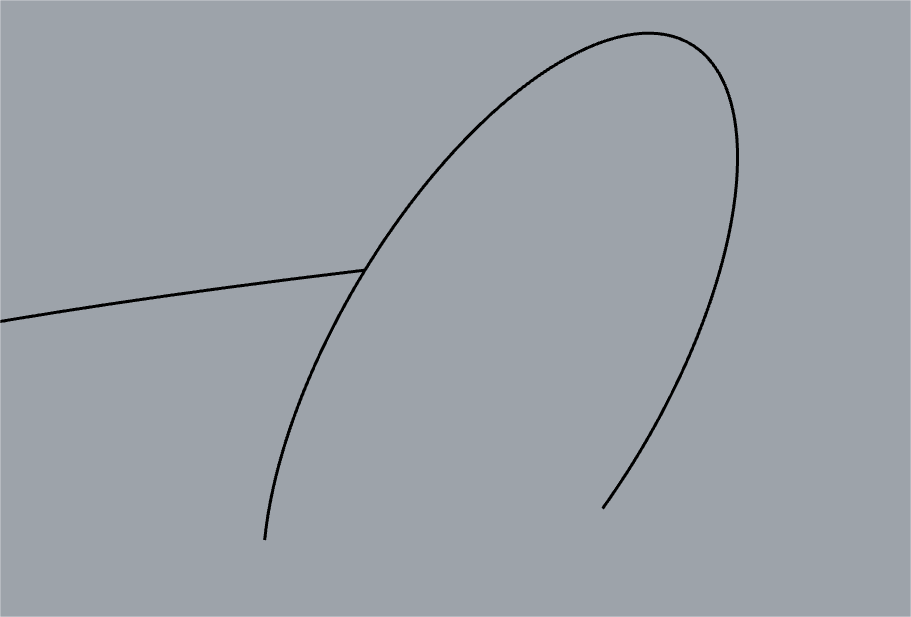

然后就是头部的圆弧，这里可以用一个圆去绘制，调整好形态。（这里可以在前视图画圆在侧视图调整角度。）
然后把不需要的部分修剪掉。这里感觉实际产品不是一个标准的圆形轮廓切出的造型，适当单轴缩放一下造型。

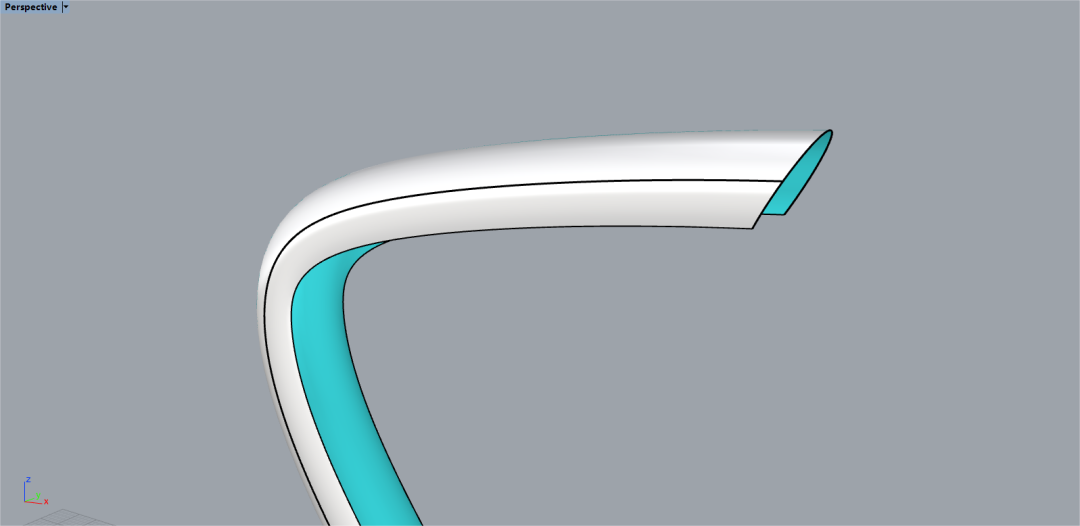

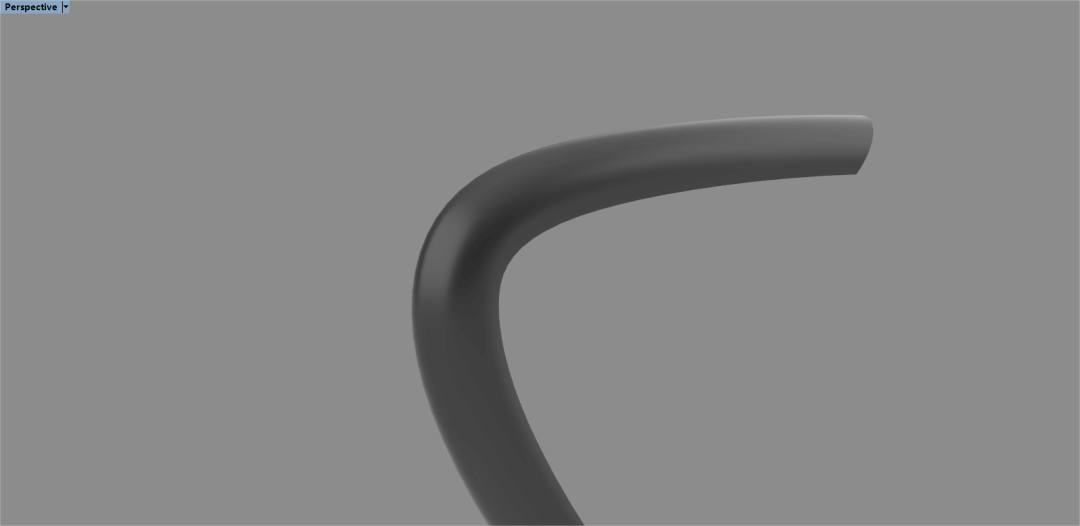

现在我们单轨出来这个面，然后开一下渲染模型观察下，发现现在是有圆润的大形了，不过转折的地方没出来。
那么我们就需要想办法，怎么样形成一种折边，其实很简单，把单轨的断面线两端的曲率形成比较大的G0就可以了。
根据这样的思路，绘制一个两侧形成G0的形态，这里就夸张一点，直接画成直线，可以做成两个弧线形成大角度G0。

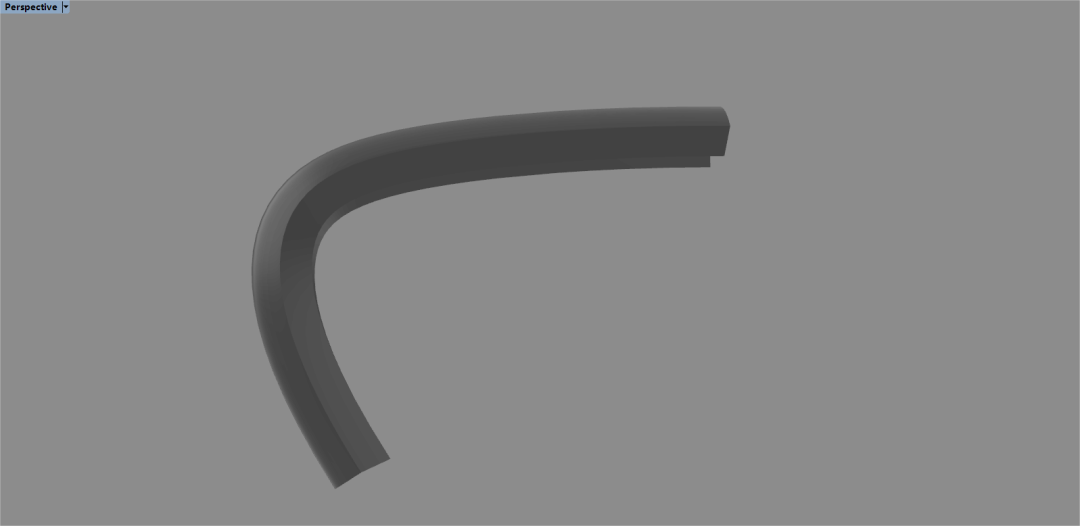

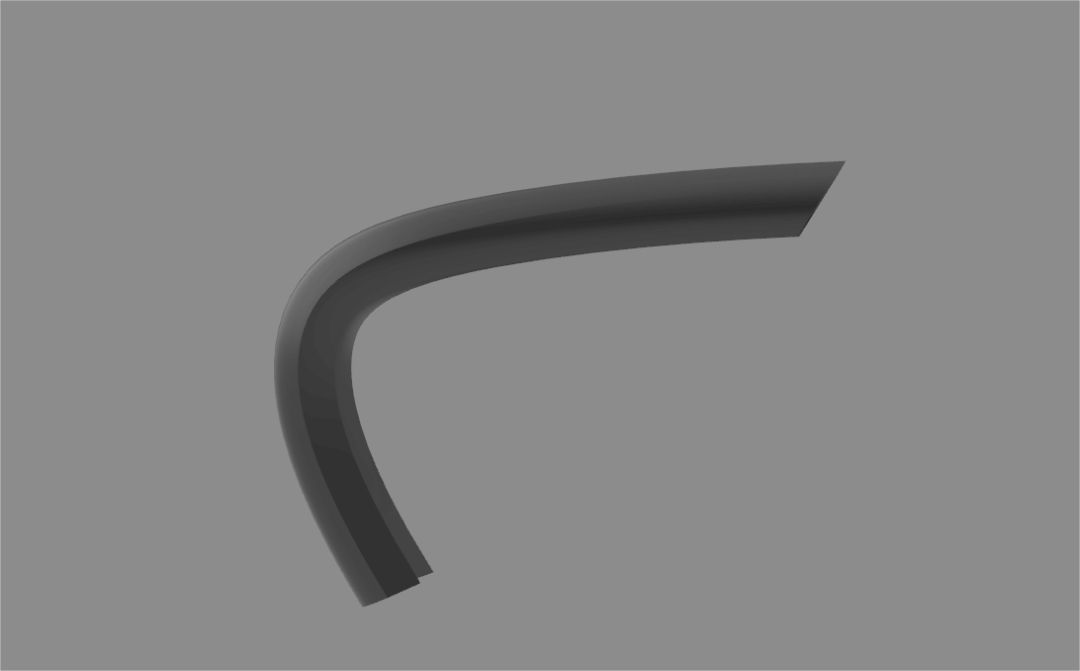

单轨一下，并渲染模式下进行观察，转折效果直接就出现了。

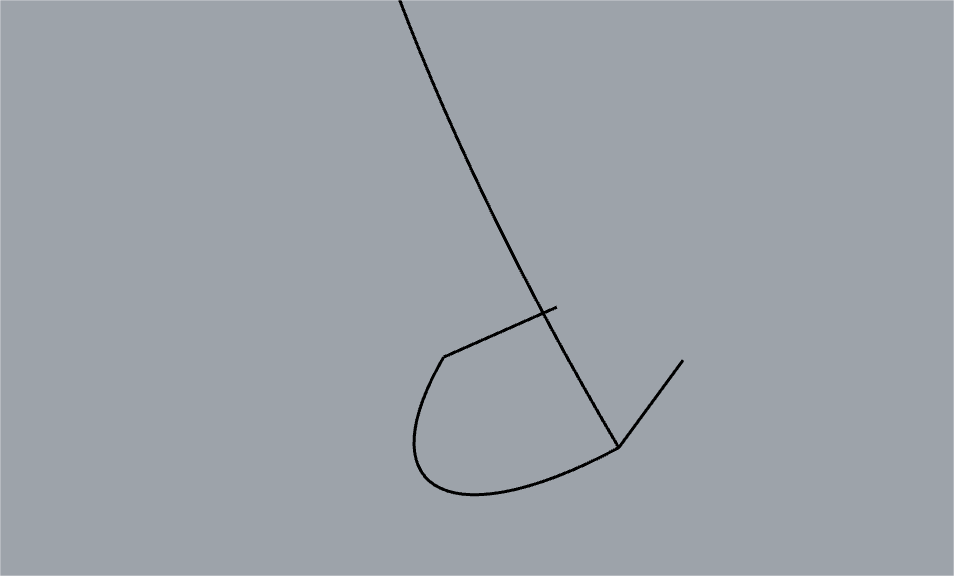

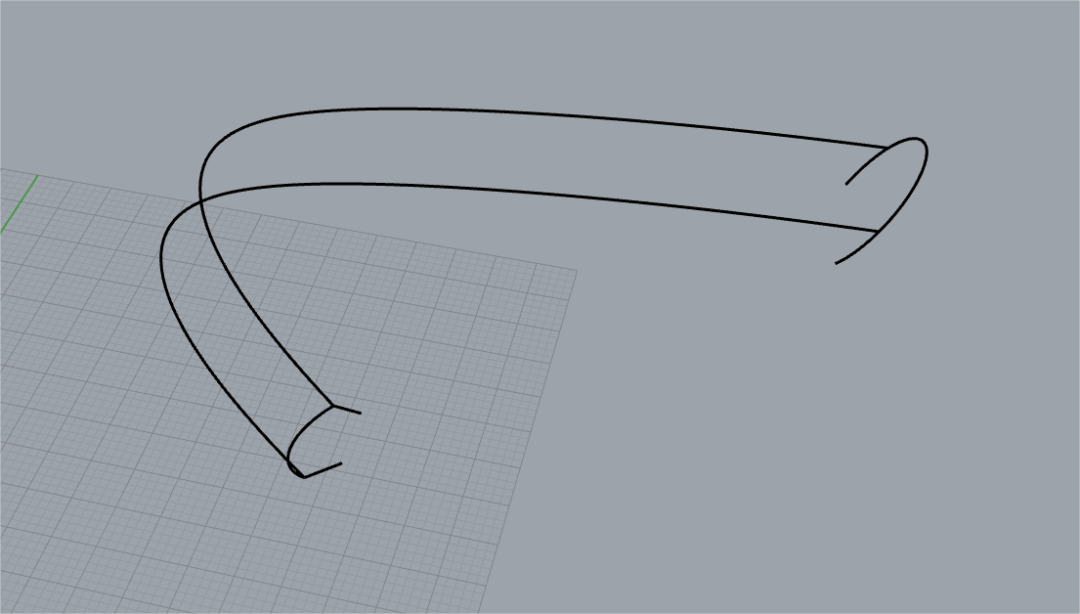

那么我们知道了如何圆润，也知道了如何转折，事情就简单了。结合两种做法，我们一侧大角度G0一侧做成顺畅的弧形，试一试单轨或者双轨（这里的轨道一根两根都可以，做成两根是方便前期绘制定位）。
做完命令后，会发现出现了图中的渐消效果。
我们打开斑马纹分析一下，会看到尾部明显的断层到头部，斑马纹逐渐的顺滑起来。

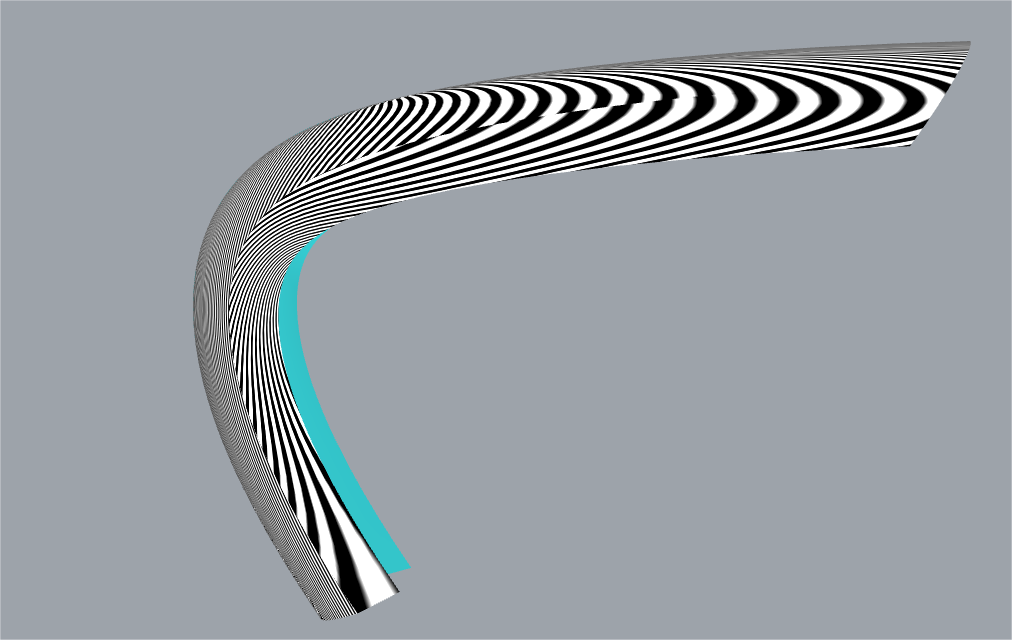

（整体斑马纹）

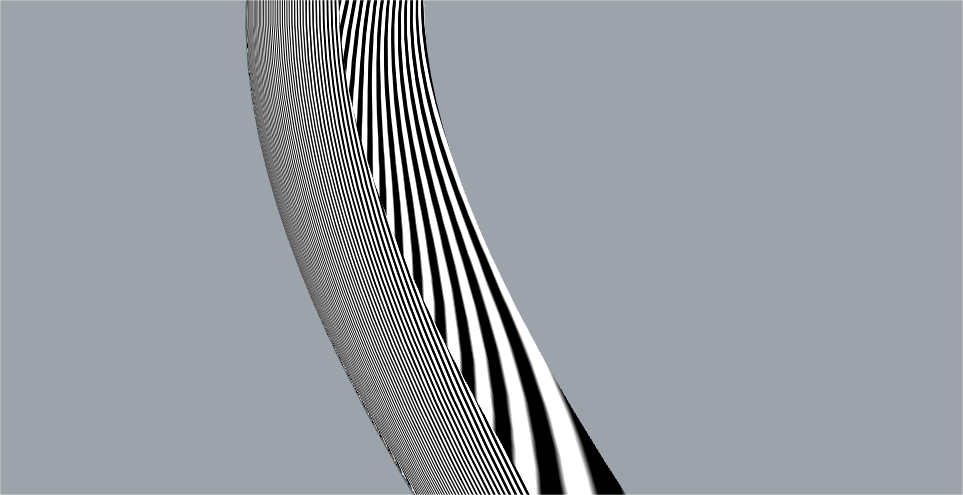

（尾部斑马纹特写）

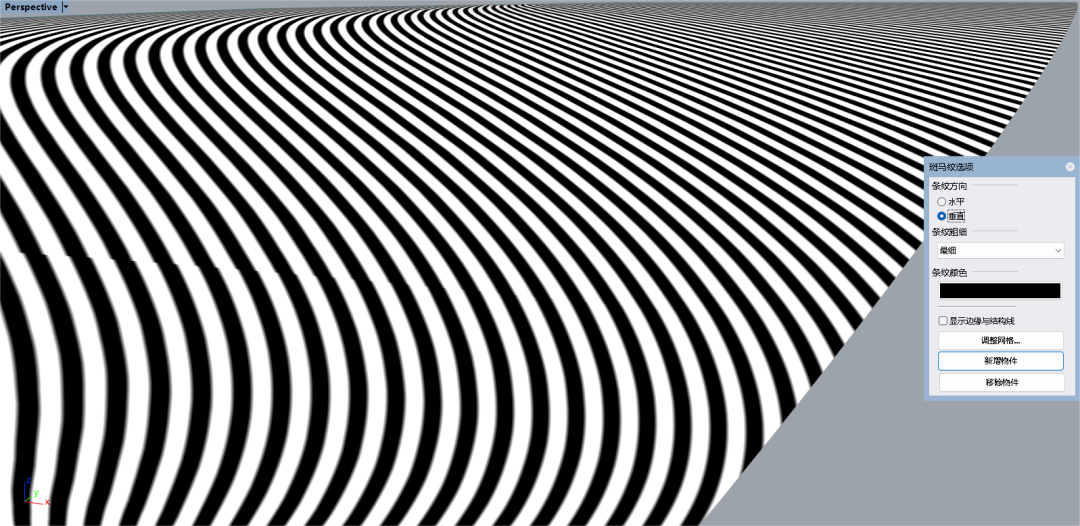

（头部斑马纹特写）
如果想控制渐消线的自然度，可以在中间自由添加弧线让头部的圆弧形态更加顺滑。那么以上就是对于这类造型提供一种建模思路，希望能够对大家有所帮助。
