老规矩，观大思法。
三
十
秒
时
间
过
去
了

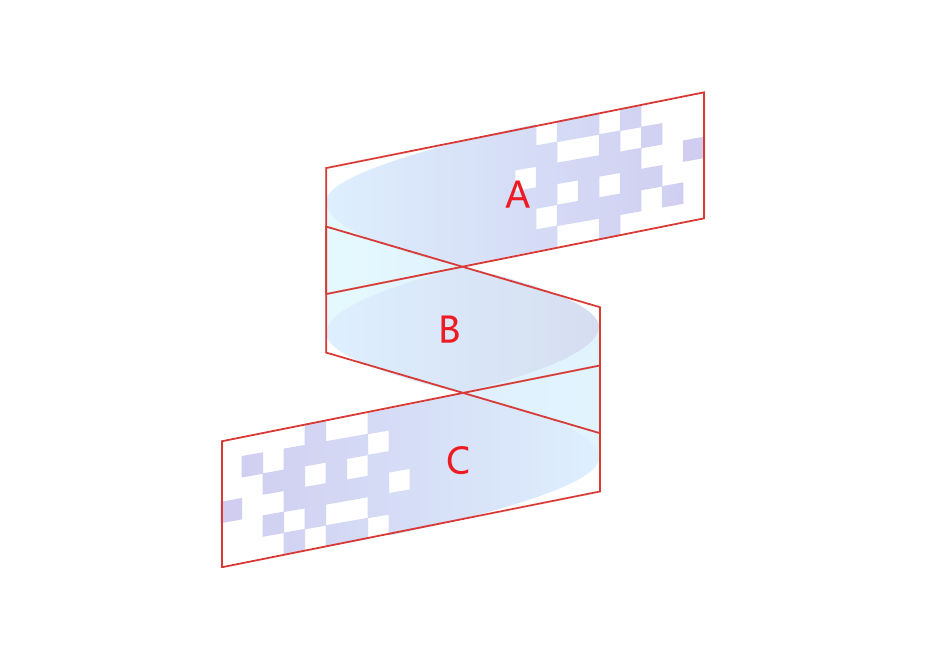

OK时间到。这个图形表面上看着花里胡哨的，本质上可拆分为ABC三个部分。如下：
很明显，A和C的造型是一致的，只不过旋转了180°。不仅如此，B的造型也是由A衍生出来的（后面会分析到）。所以我们只需要做出A，剩下的问题便可迎刃而解。

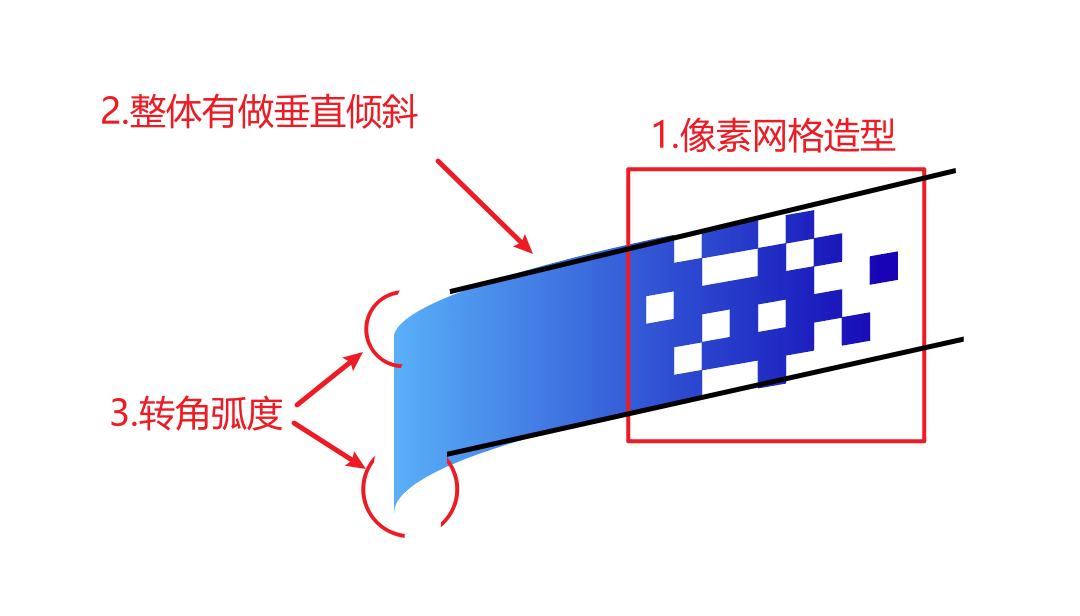

看下A的造型特征。
废话少说，接下来我们逐一攻破。
第一步，做像素方格。

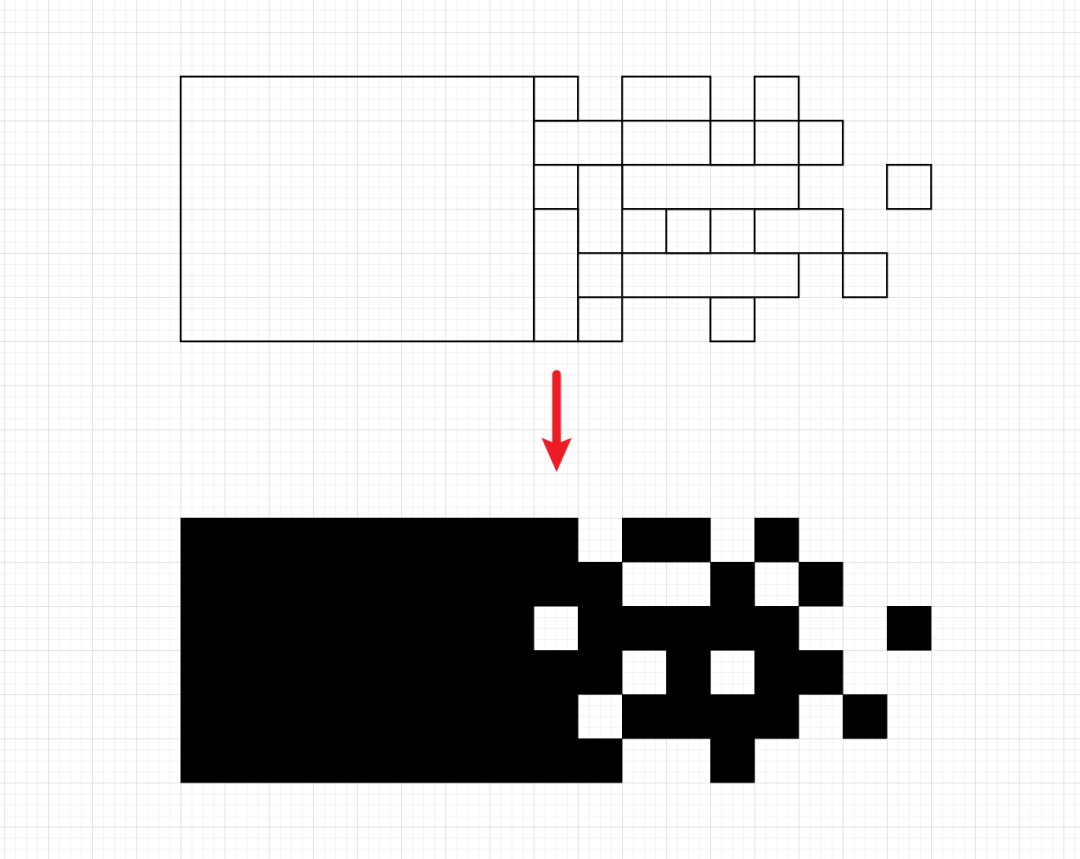

这一步非常简单，我们可以借助网格系统（ctrl+"）来绘制，记得打开对齐网格（ctrl+shift+"），如下：

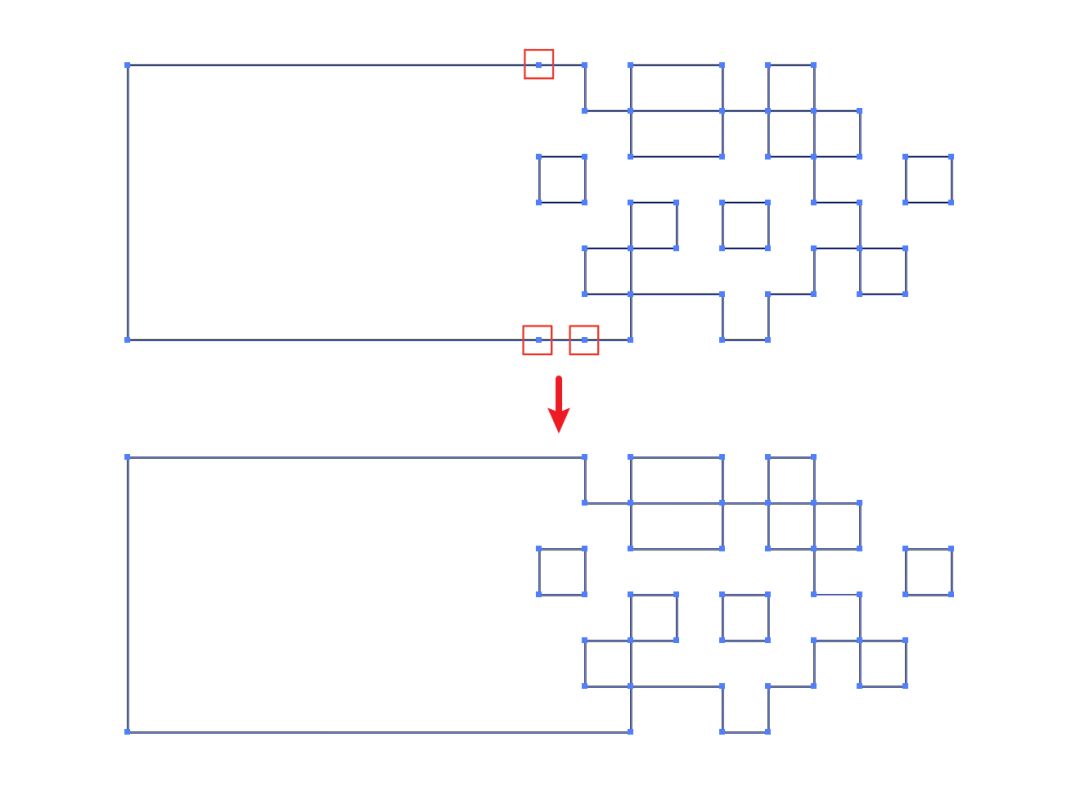

将绘制好的图形合并，并删除多余锚点，如下：
第二步，做倾斜。

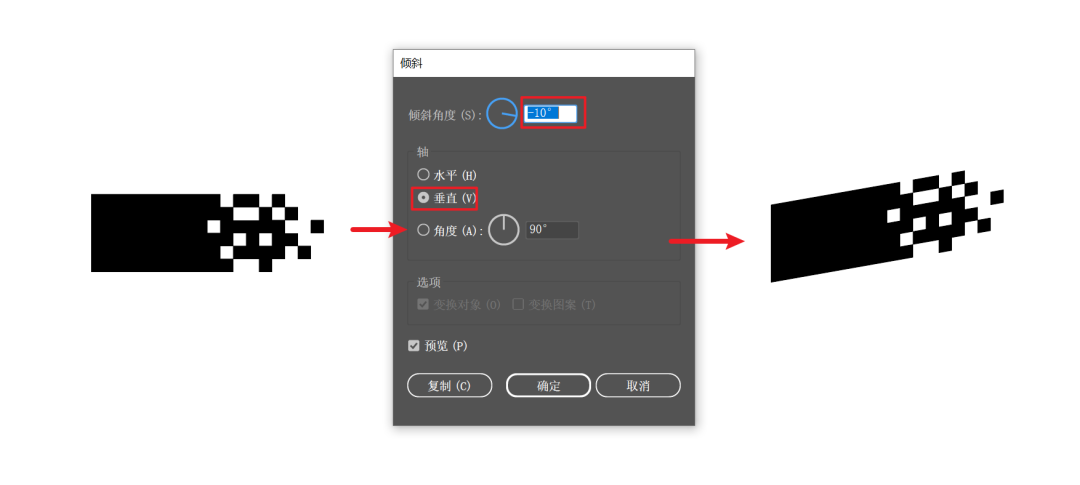

选中像素方格，执行右键-变换-倾斜命令，参数如下：
第三步，做转角弧度。

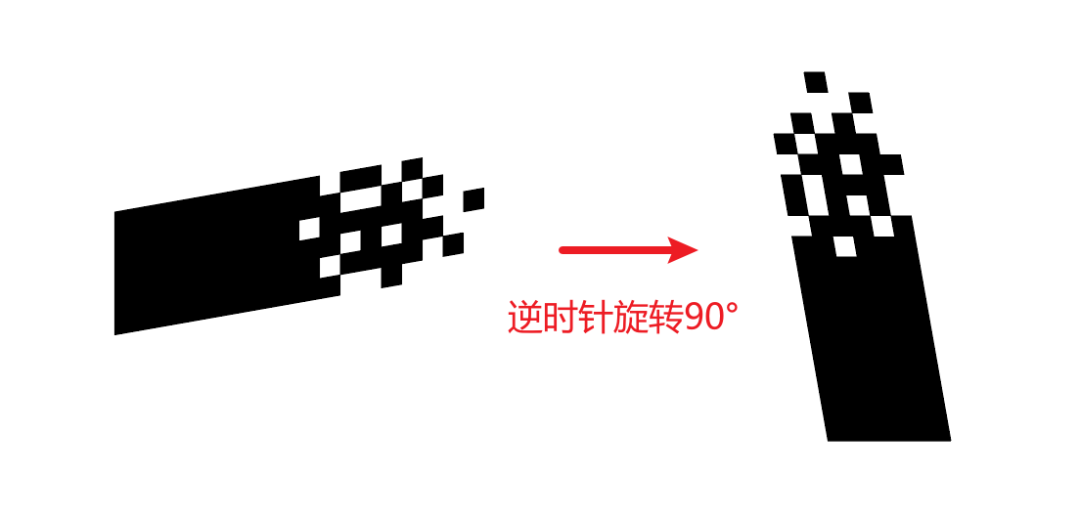

为了方便操作，我这里将A逆时针旋转90°，如下：

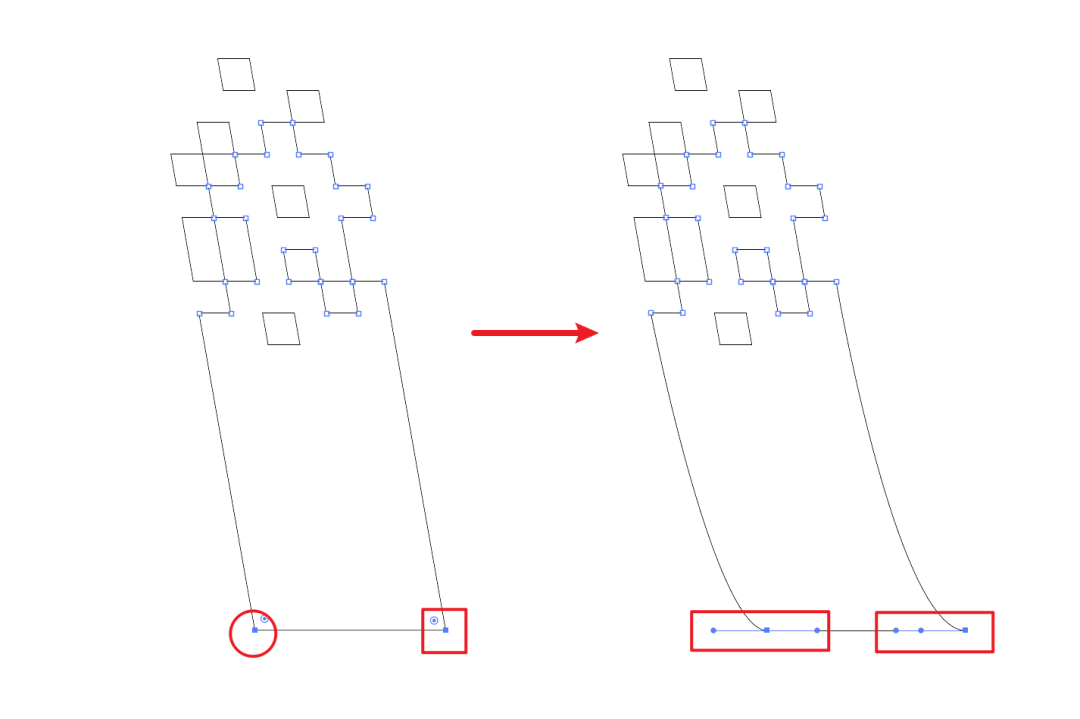

接下来，我需要将A底部的两个锚点转为平滑的弧度，也就是调出贝塞尔曲线。如下：

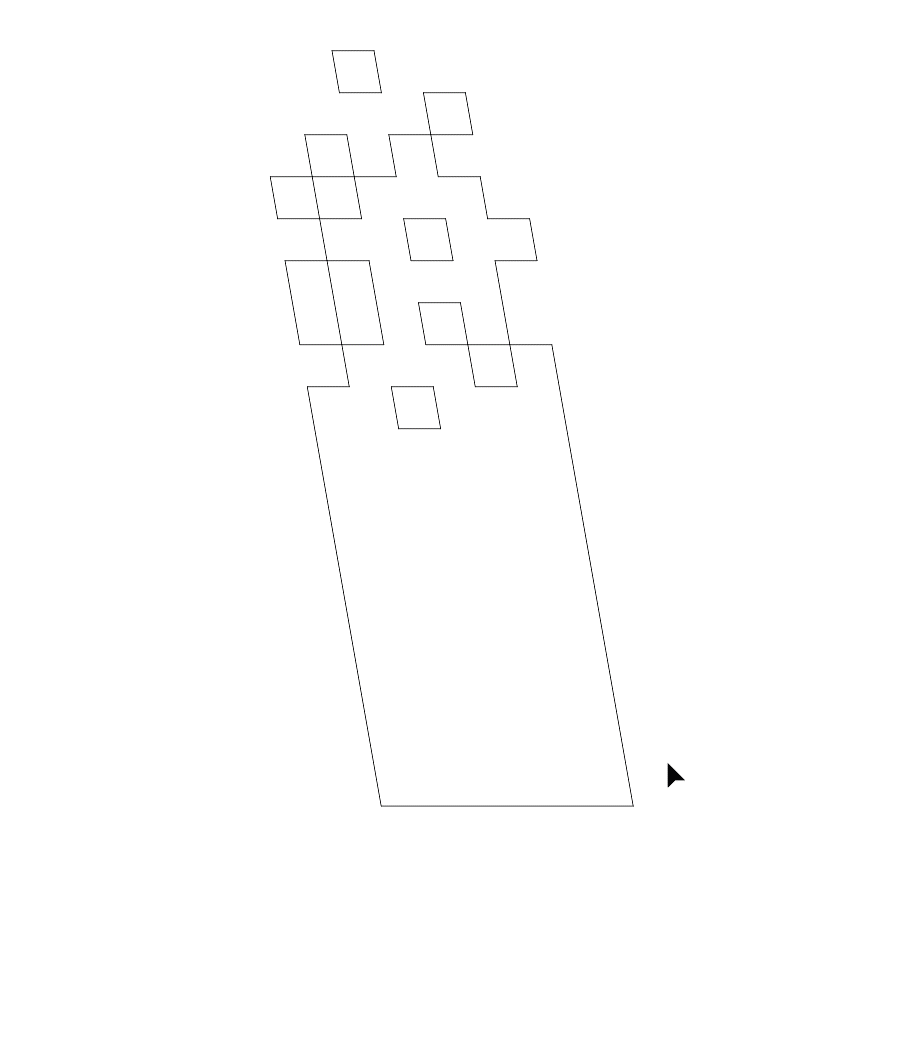

方法也很简单，在钢笔工具（P）下，按住alt键拖动对应锚点即可生成句柄，看下动图操作。

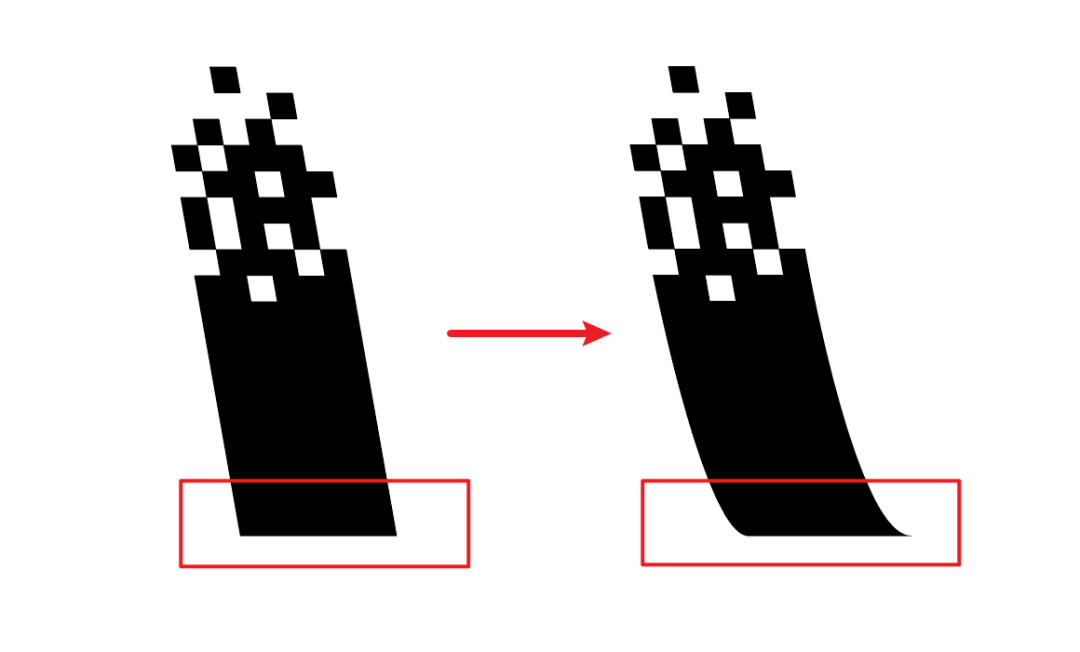

调整后的效果如下：

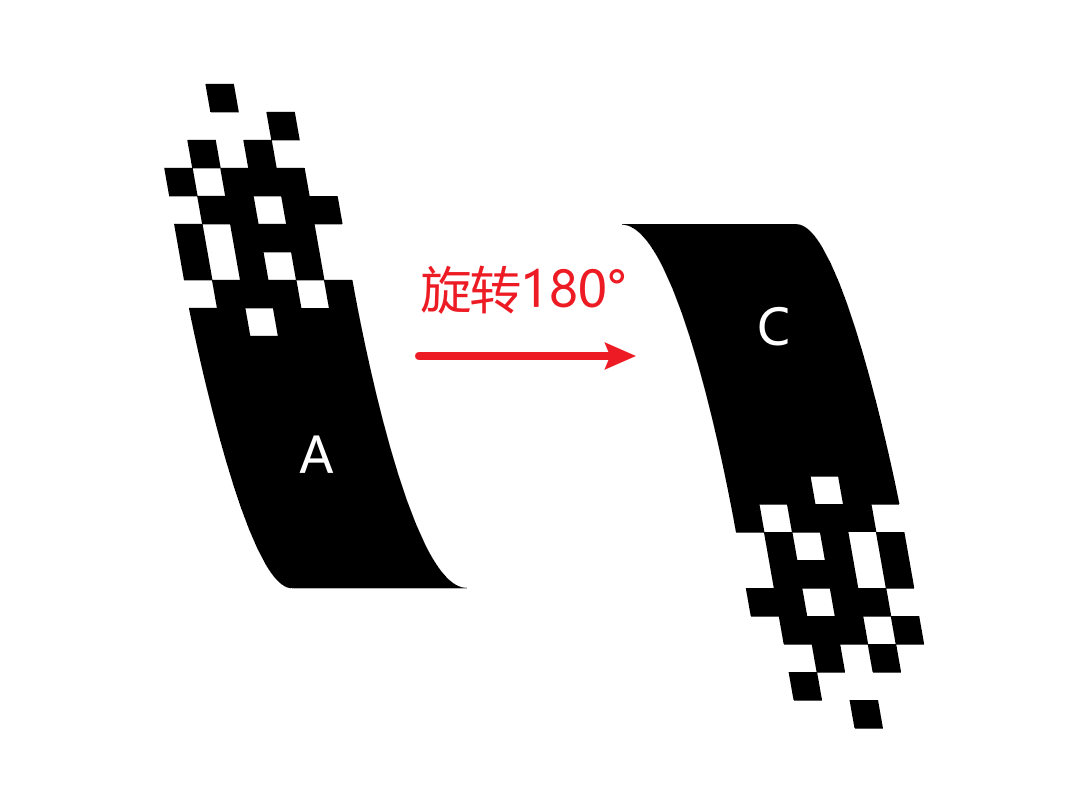

A做好后，旋转180°便得到了C，如下：
第四步，做造型B。

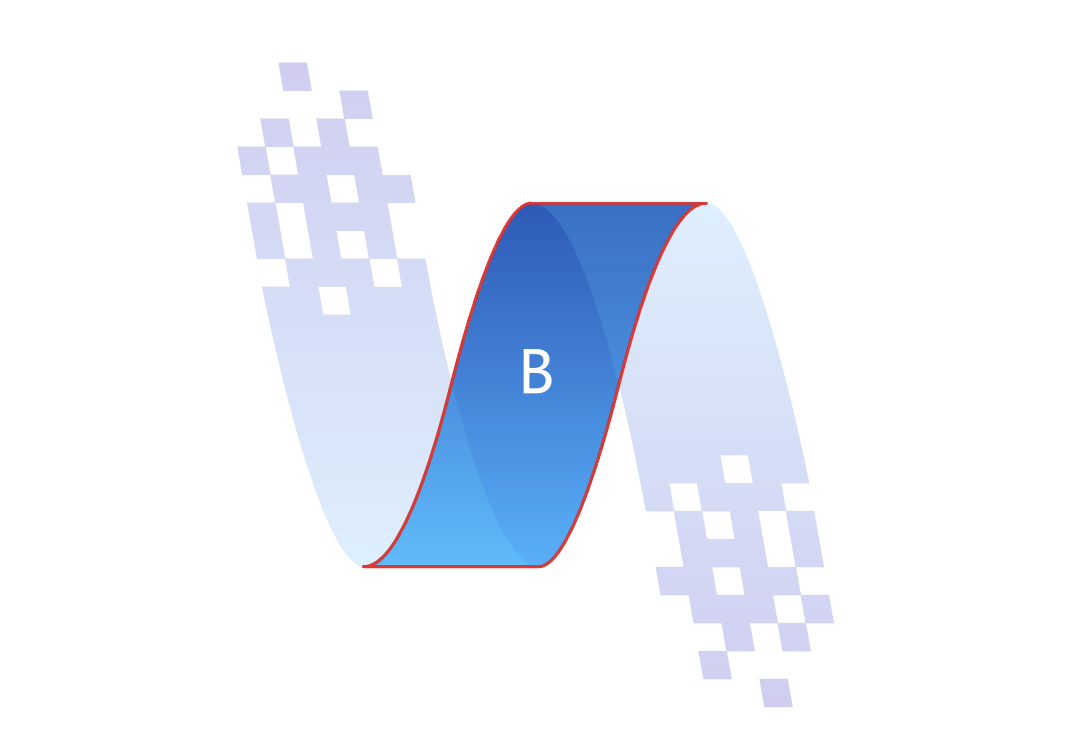

前面我有说过，B是由A衍生而成的，为什么这么说呢？我们再来回顾下B的造型。

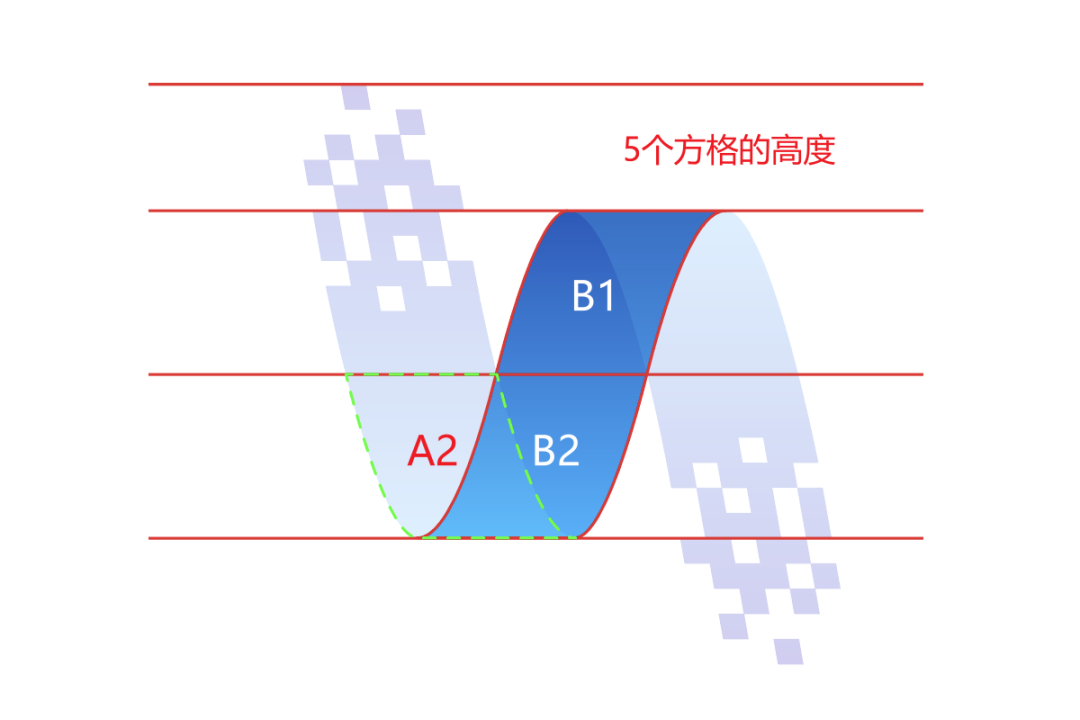

为了方便观察，我额外添加了一些辅助线，比如把B平分成B1和B2，那么B1就等于B2（旋转了180°），而B2又等于A2（绿色虚线区域，水平翻转），如下：
所以只要把A2求出来，B的造型就有了。

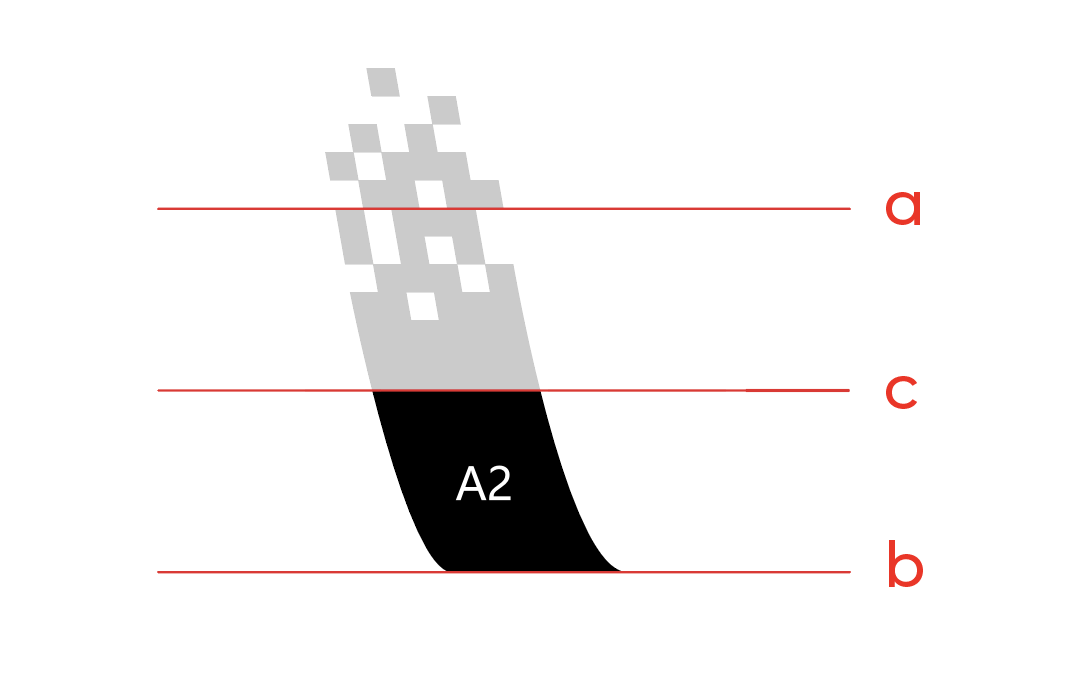

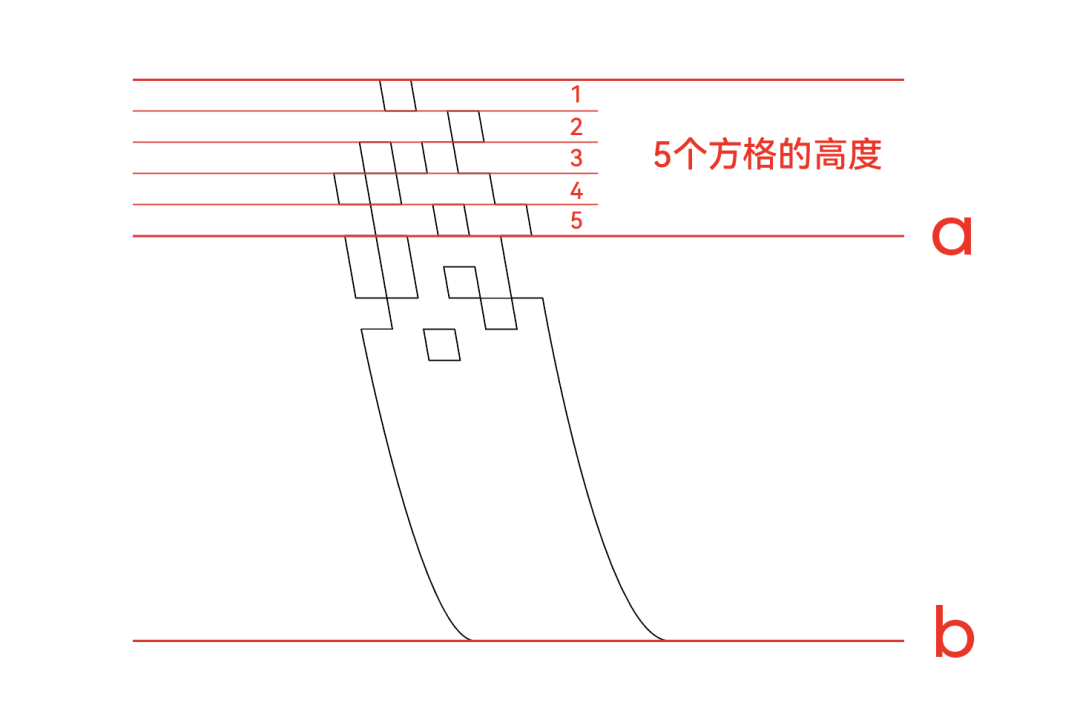

① 从A的顶部数5个方格的高度，以此确定线条a；以A的底部确定线条b，如下：
② 取线条ab间距的一半为线条c，线条bc与A的交集部分就是A2啦，如下：

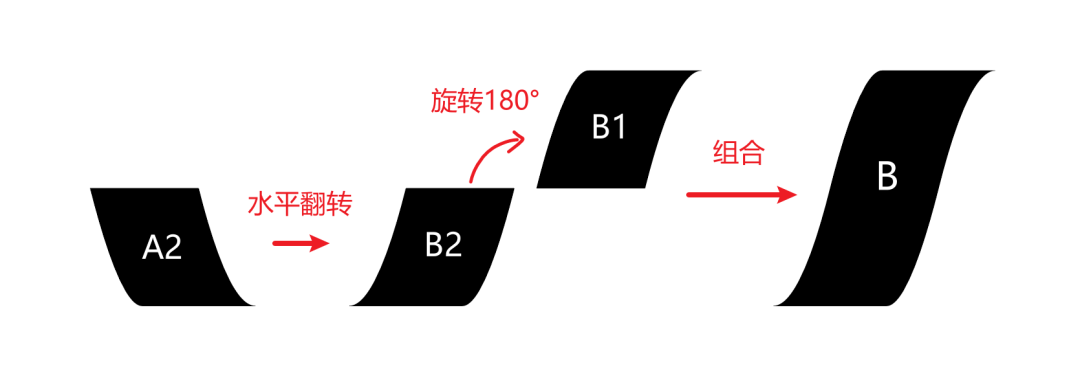

结合前面的分析，B就出来了，如下：
第五步，规范位置并上色。
现在ABC三部分都做出来了，下面需要将它们三部分拼到一起。以AB为例，看下位置规范。

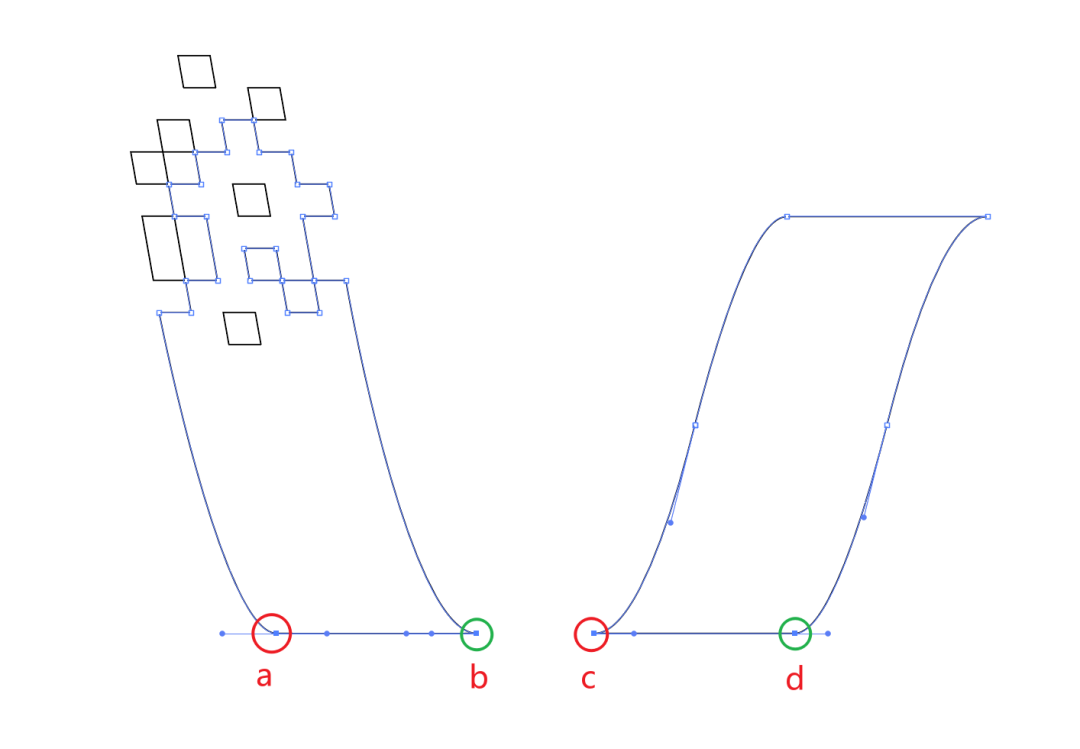

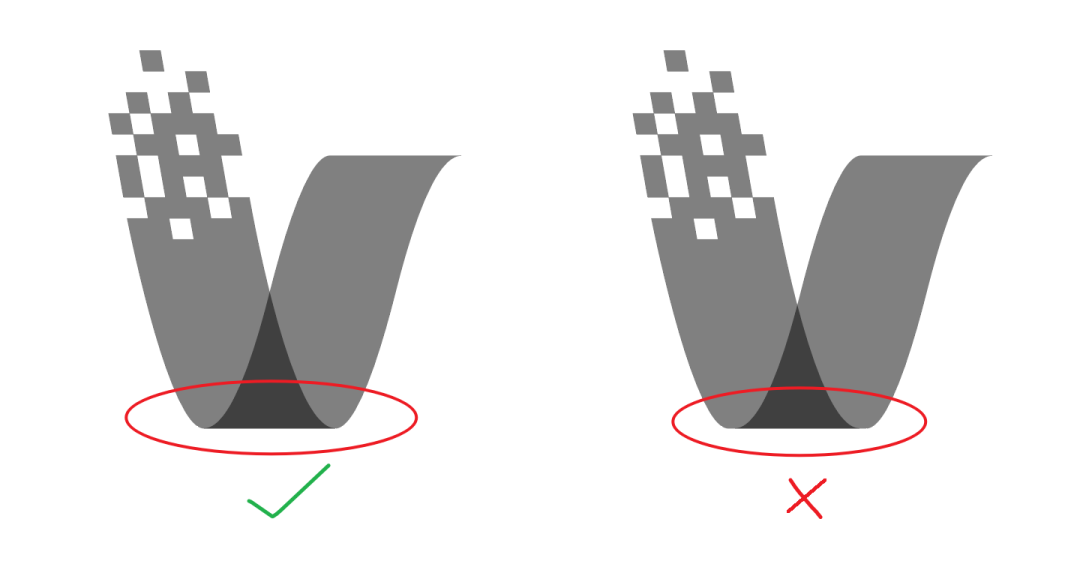

在拼合造型时，要确保锚点a与c重合，锚点b和d重合。只有重合了，相交产生的弧度才是对称且圆滑的。
我这里降低了A和B的不透明度，方便大家观察，不重合就会很难看。

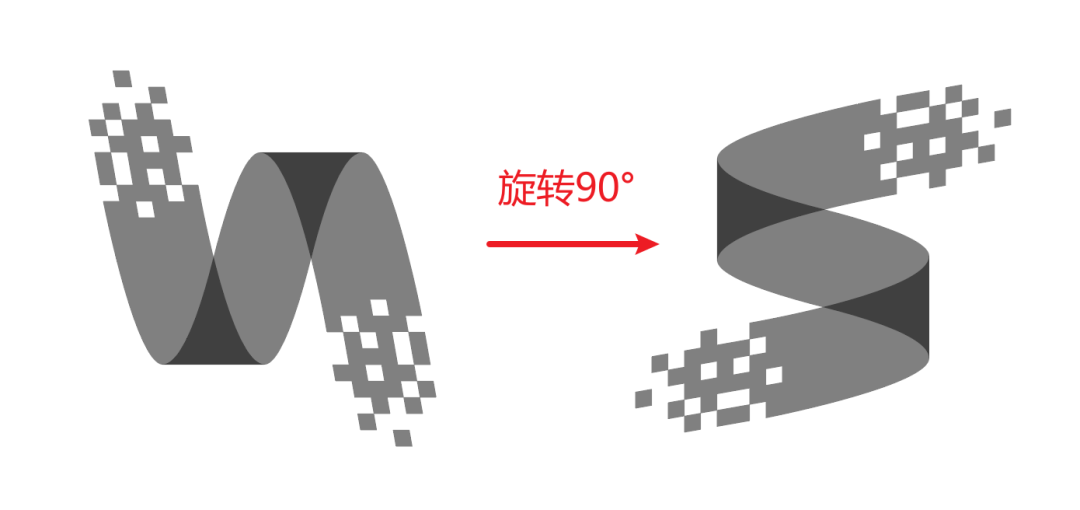

C的位置也是同理，看下拼合后的整体效果，记得旋转90°。
最后给图形填充渐变色，这个logo就做完了。

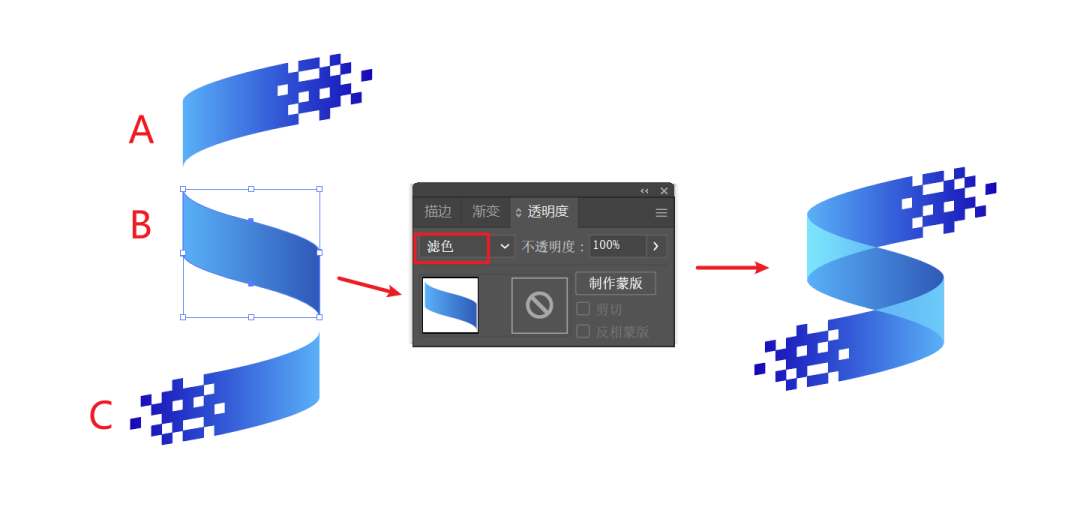

PS：可将B部分置于顶层（ctrl+shift+]），并将混合模式改为滤色，这样就会产生交叉的高亮区域。
好啦，本期的小案例就讲到这里，我们下期再见鸭~
