夜景照明施工图标准分享

最近经常有朋友咨询施工图纸相关问题，还有称是设计院的让我帮忙审图，看了他们图纸之后，发现问题还是挺多的，施工图是方案能否实现的重要环节，如果出现问题，那影响的不仅仅是效果的呈现，还会对工程进度、造价、安全、运营等造成一定的影响。

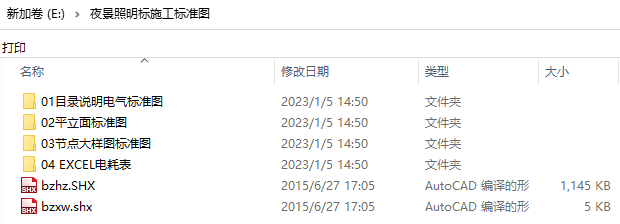

今天给大家分享一套夜景照明施工图标准文件，供大家参考，文件共分4部分，分别为目录说明电气标准图、平立面标准图、节点大样图标准图和电耗表。内容如下：

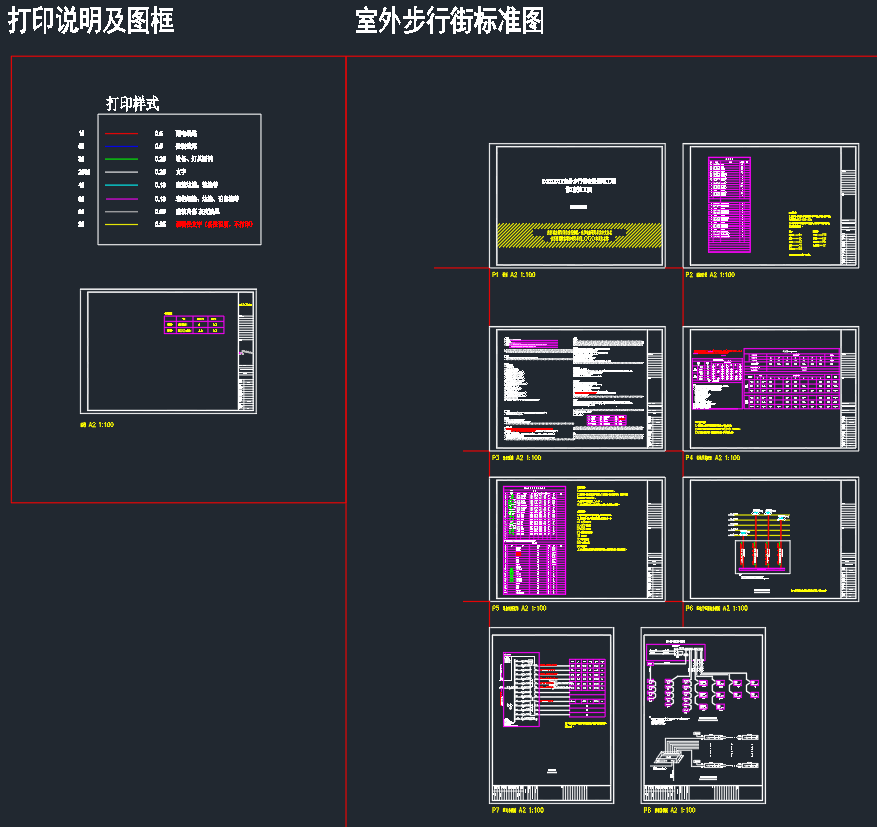

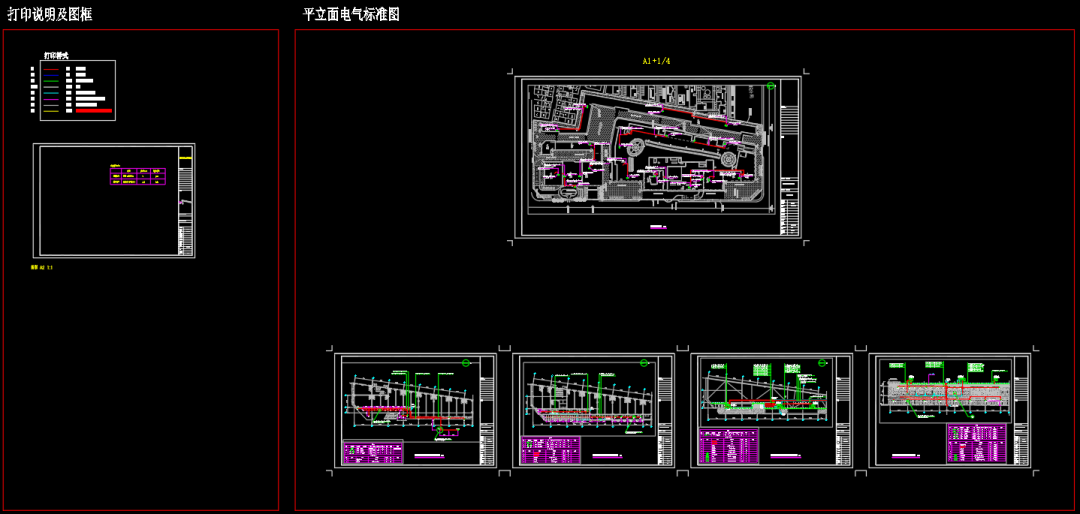

我们先看第一个，目录说明电气标准图，共分2部分，左侧为打印及图框，右侧为标准图。

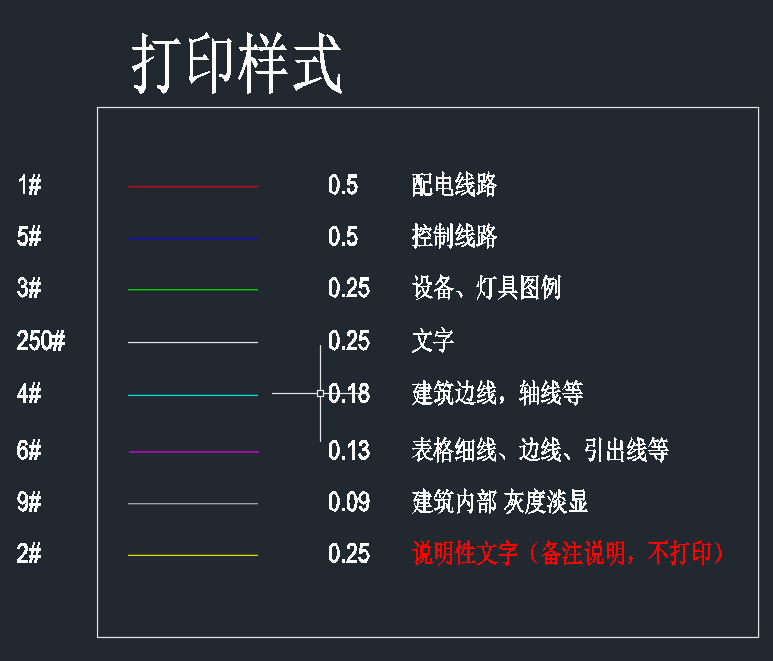

打印样式中对不同图层打印线宽进行设置，这样在出图时可以直接进行打印

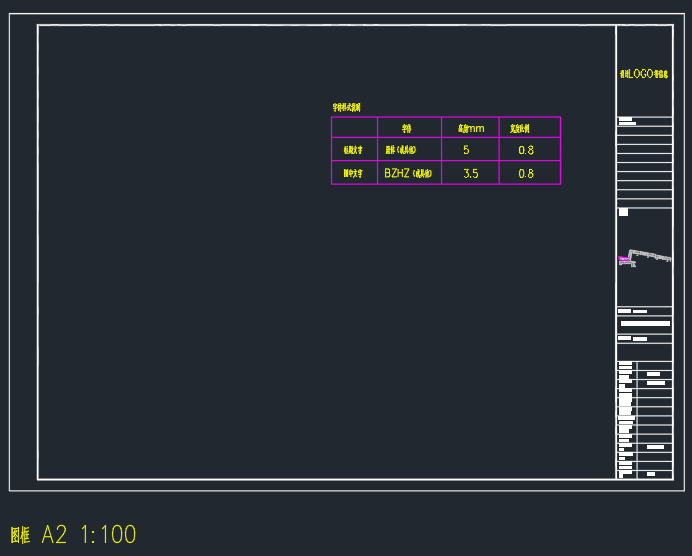

一般情况下都使用A2大小的图幅，比例为1：100，同时对标题文字和图中文字高度及宽度比例进行规定，这样在出图时避免文字过大或过小的现象发生。

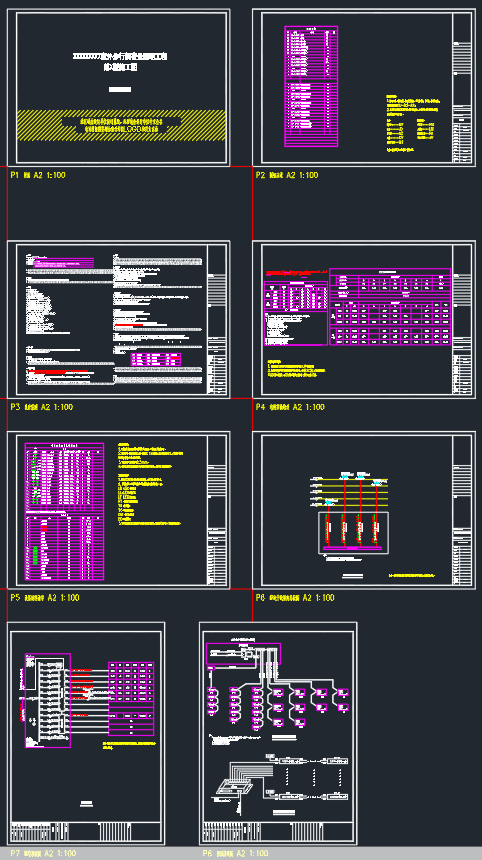

标准图中内容为封面、图纸目录、设计说明、电耗节能统计、设备材料清单、配电干线竖向系统图、配电系统图、控制原理图。

封面中要体现项目具体名称和日期，一般施工图都需要几次审图，所以要注明第几版，当然如果觉得封面不够美观，也可自行排版设计。

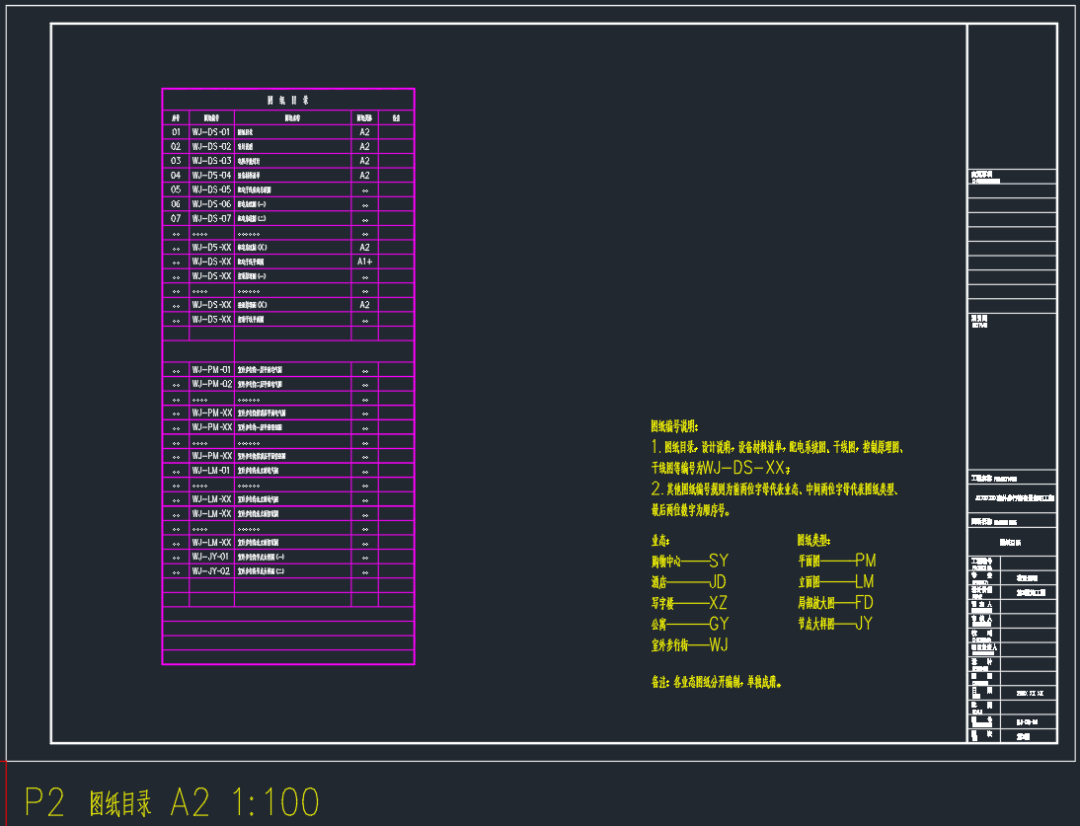

图纸目录中对图纸编号进行说明，编号可结合实际情况进行，但要简短易记，这样便于在有限的空间内布置。

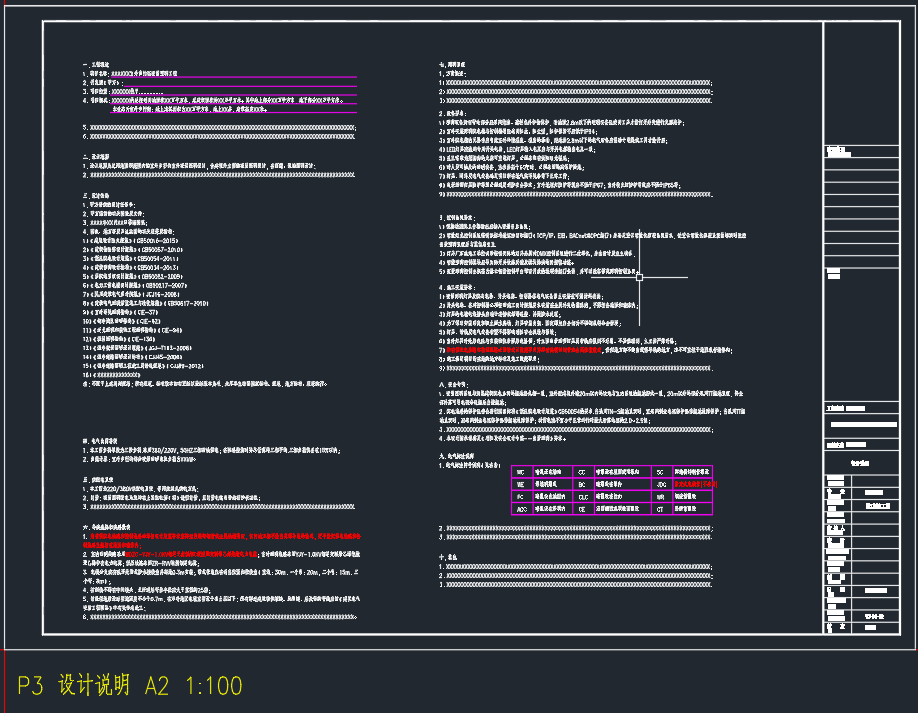

设计说明主要内容有：工程概述主要对项目的基本情况进行概述；设计范围主要对具体范围进行说明；设计依据主要内容为甲方提供相关资料和任务以及相关设计规范及标准等，最后一定要注明不限于上述所有规范，所有规范、标准版本如有更新以最新版为准，未尽事宜按照国家标准、规范，地方标准、规范执行；电气负荷等级主要是对工程负荷及荷载进行说明；供配电系统主要对工程供配电及供电方式；导线选择和线路敷设主要对供配电线路和控制线路所用线管进行规定，因为管线种类和规格较多，对工程造价也有较大影响，所以一定要结合项目具体情况和要求选用合适的产品，还有管线敷设的相关要求要明确；照明系统方案概述及设计相关要求，因为会涉及到安全问题，所以一定要注意，如用到控制系统需相关专业配合完成时一定要注明由其二次深化，并由设计及业主确认，施工安装要求一定要结合项目情况明确要求；安全专项主要对接地系统进行规定；电气标注说明主要对电气标注符号进行说明；如有其它说明也可进行相应增加。

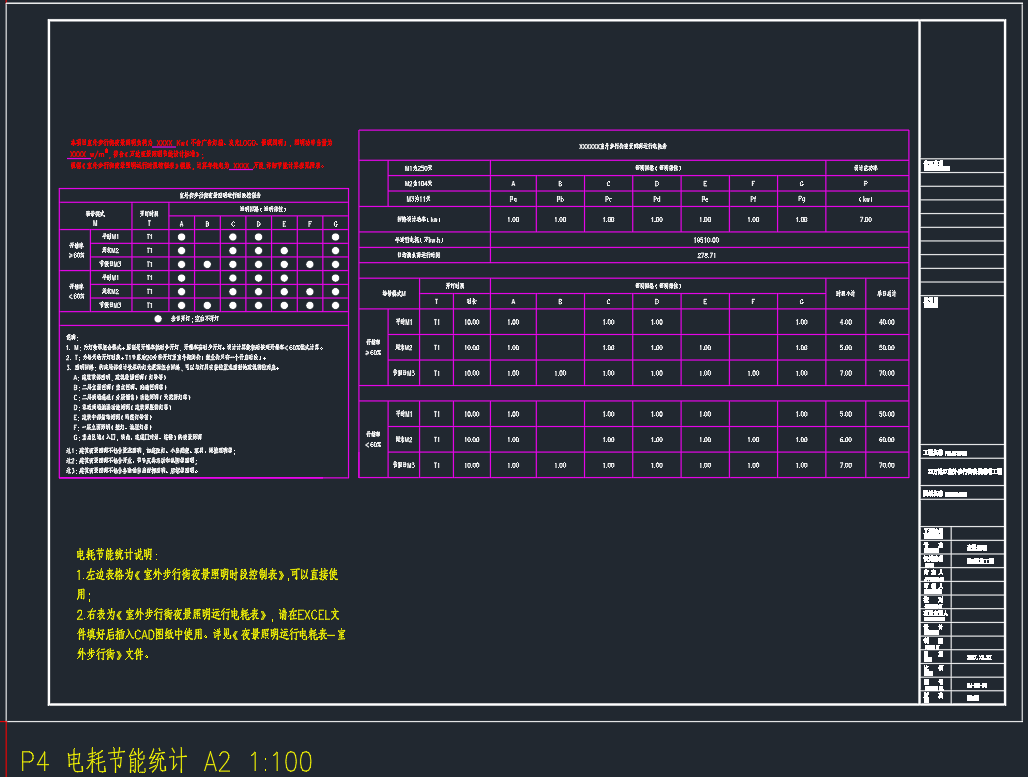

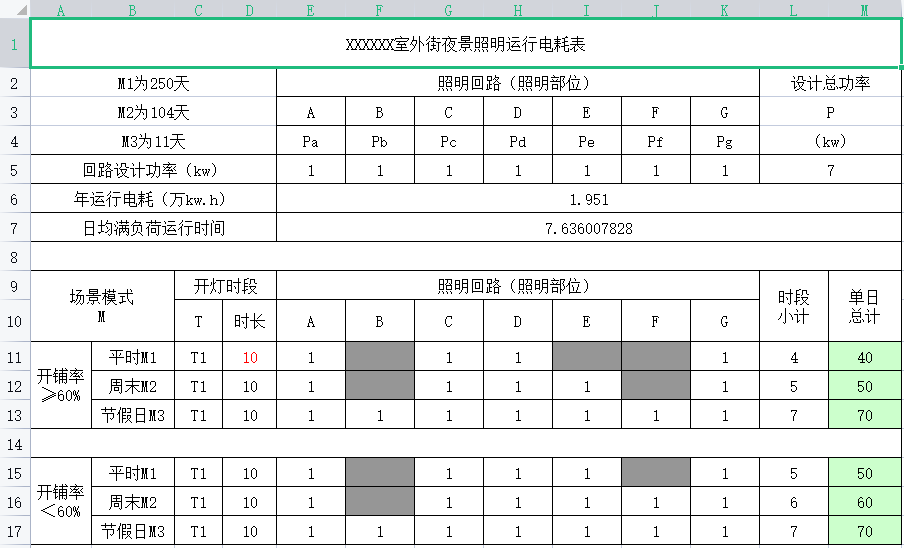

电耗节能统计共分2张表，左侧是根据不同时段不同节日设置不同的回路，右侧表格为年运行电耗、日均运行时间及不同节日日用电量及全年用电量情况，这个表格有对应的EXCEL文件，只需将各个回路功率填入即可自动计算。

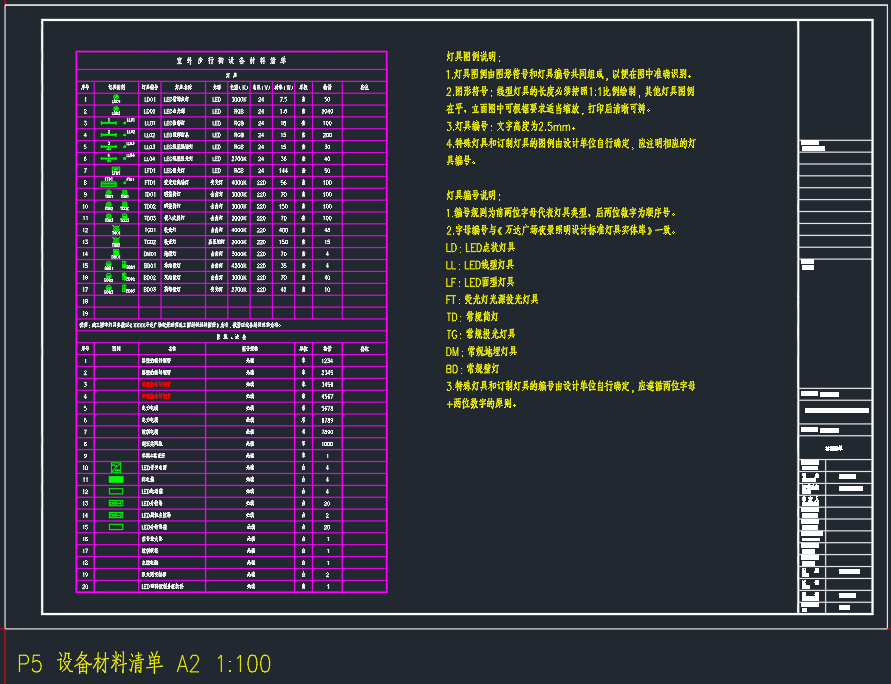

设备材料清单主要由灯具和辅材两部分，不同灯具有不同的灯具图例、编号、名称、主要灯参和数量，下面要备注施工图灯具参数以灯具封样图册为准，数量以设备材料清单为准，以避免不必要的麻烦；管线、设备主要有不同管材、电缆、控制线缆、开关电源、配电箱、控制器等。

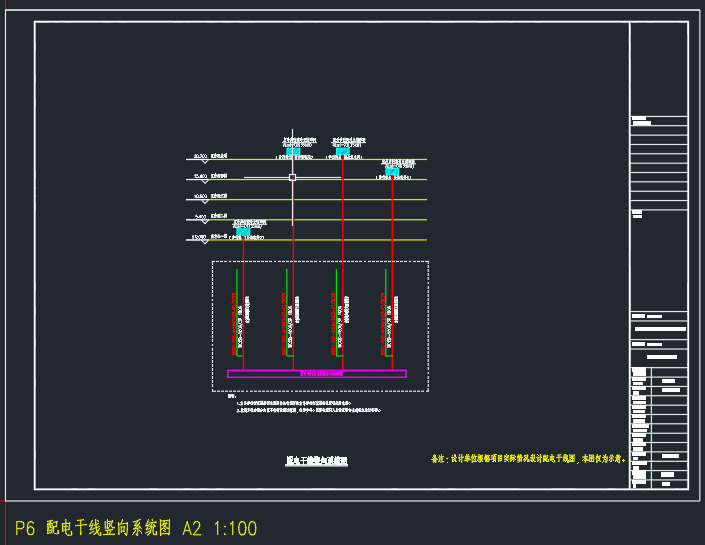

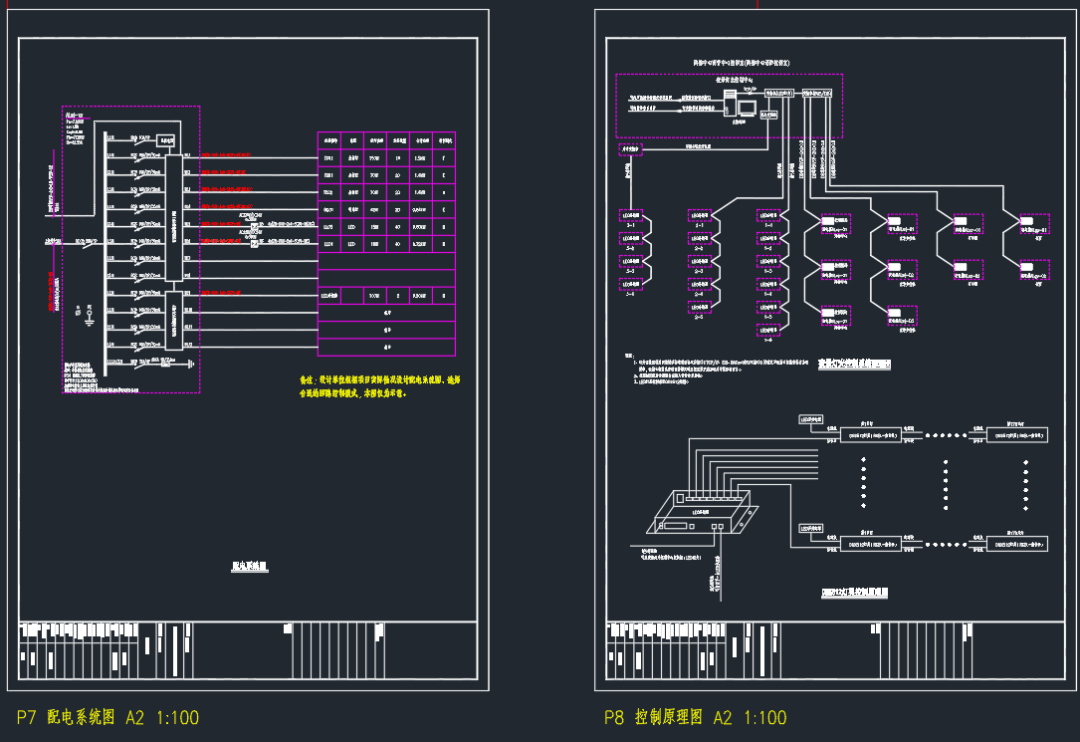

配电干线竖向系统图、配电系统图和控制原理图需结合实际情况设计，这里仅供参考。

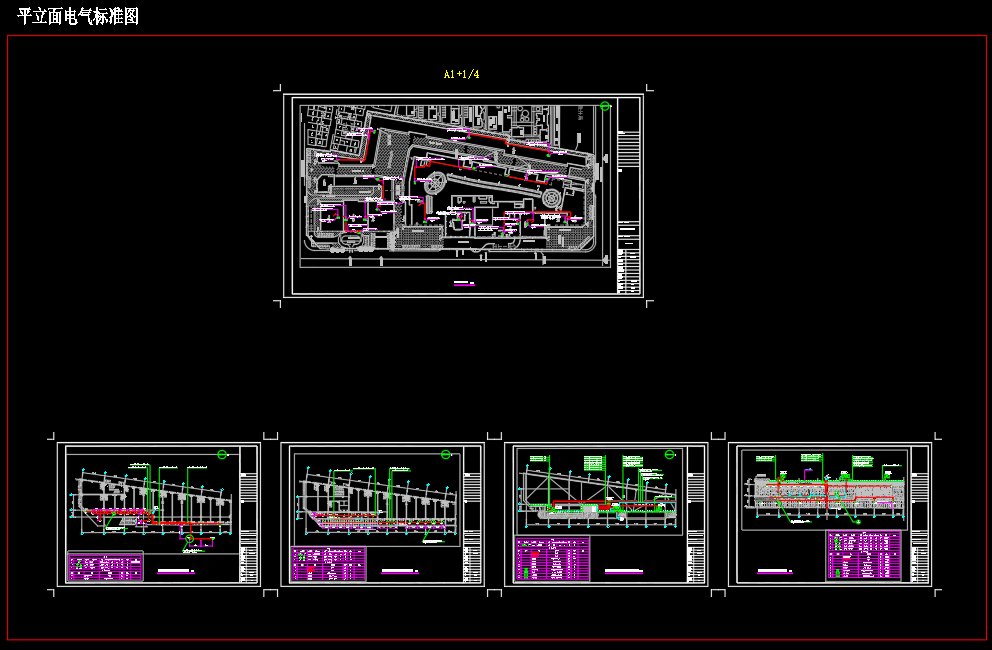

左侧同上，右侧为平立面图纸，主要为配电干线平面图，各层平面电气图，各立面电气图，如果有用到线型灯具，需将灯具块以实际灯具尺寸长度这里需要注意的是灯具、材料清单如果在平面图统计数量时，在立面图中就不要重复统计，在数量栏填入见平面，管线数量也是同样方式，每种灯具都应给出对应的节点索引。

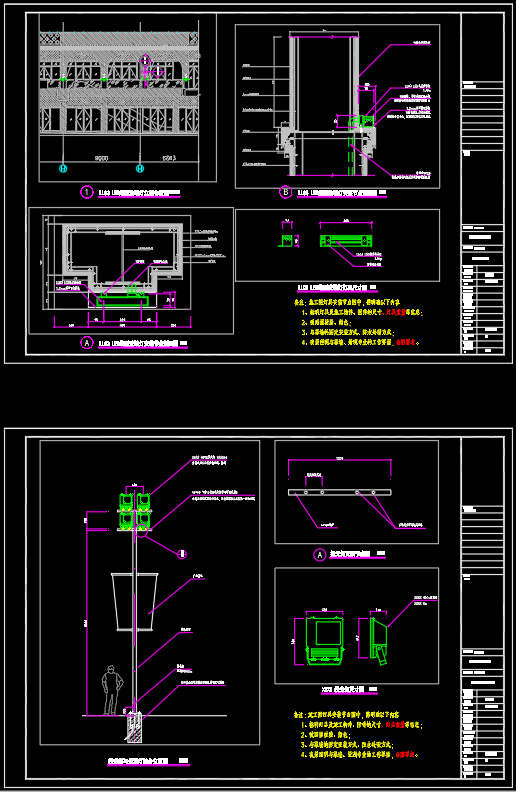

节点大样图是保证实施的关键，如果考虑不充分就会出现各种问题，项目初期一些需要其它专业配的关键性节点，很多设计师朋友都缺乏这方面的经验，以至于最后的实施会出现各种问题，比如有些节点需要结构专业配合预留检修口，同时还要考虑检修空间的问题以及可操作性问题（如幕墙和结构墙体净空间小于600mm时，可操作性就会受到影响，还有空间高度过高时，如果没有相应的措施也会有问题），这就要求设计师朋友对相关专业有一定经验；一些常规节点可以编制成节点库，这样在今后的项目中就可以节省大量的时间。
