深75.06米！厚1.5米！长7300米！“全国之最”地下连续墙完工

南京江北新区地下空间项目一期

最后一幅地下连续墙完工

标志着

国内市政房建领域

最大、最厚、最深、最重的地下连续墙

全部施工完成

“2017年冬天我们开始地连墙的施工，4年时间，1513幅地连墙，终于完成了。”葛洲坝的施工人员激动地告诉小北。

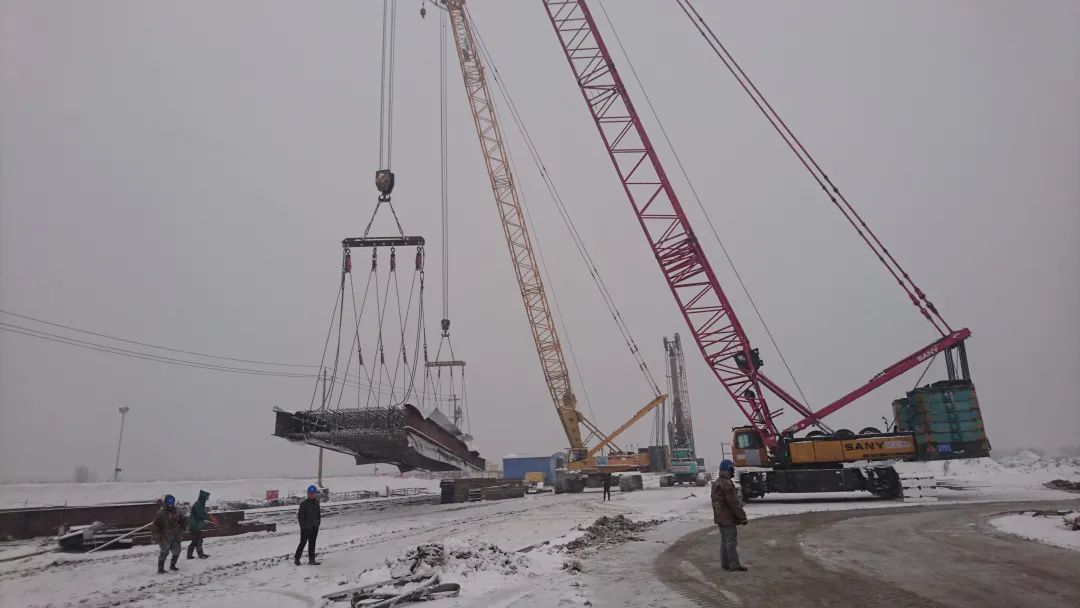

△ 2017年冬天施工现场

江北新区地下空间项目作为国内最大的在建地下空间项目，它拥有国内市政房建领域最大、最厚、最深、最重的地下连续墙，项目一期地连墙深75.06米，厚1.5米，共计1513幅，总长度达7300米。

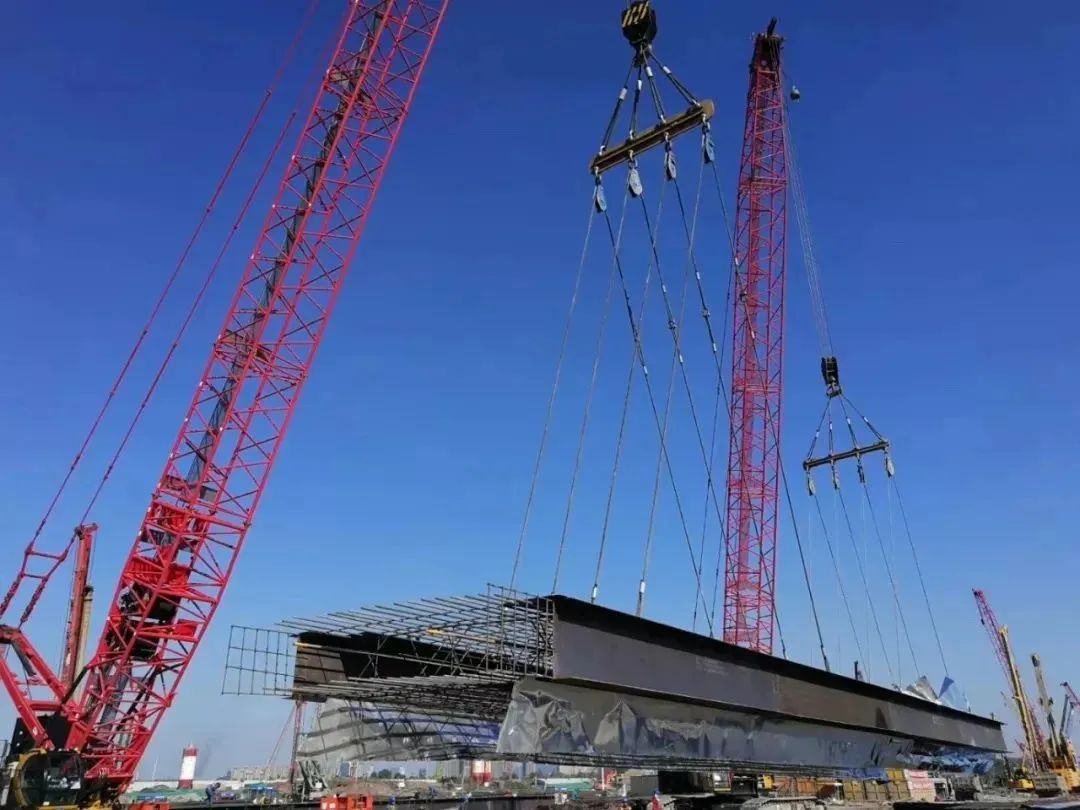

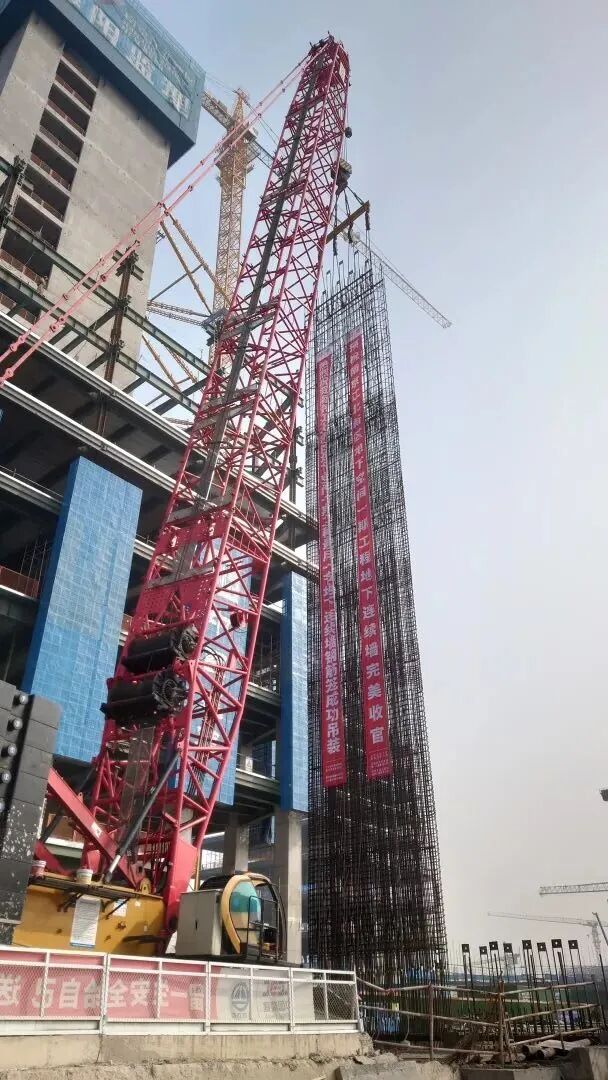

△ 施工现场

什么是地下连续墙呢？

地下连续墙是基础工程在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。由于筑墙的时候要一段一段做，所以单位便是“幅”。

形象地说，如果在海滩上挖一个沙坑，周围的沙子马上会滑进坑里，但如果先在沙子里插一圈塑料板，塑料板就能挡住周围的沙子滑落，施工现场的地下连续墙就是起到这个塑料板的作用。

地下连续墙工法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。适用于建造建筑物的地下室、地下商场、停车场、高层建筑的深基础等。

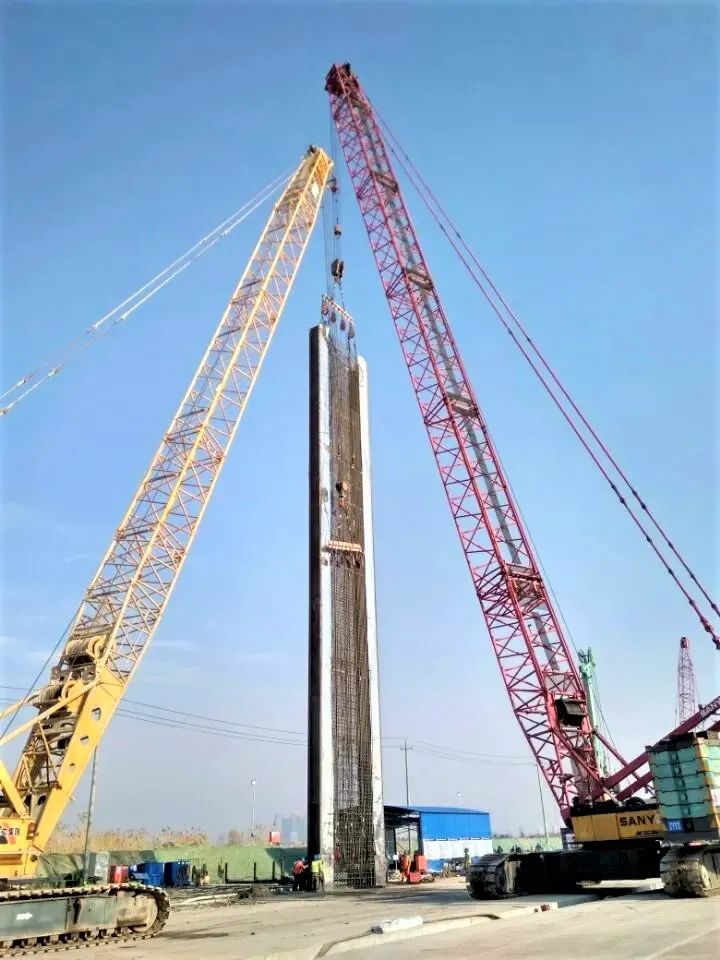

△ 项目首幅地下连续墙钢筋笼吊装

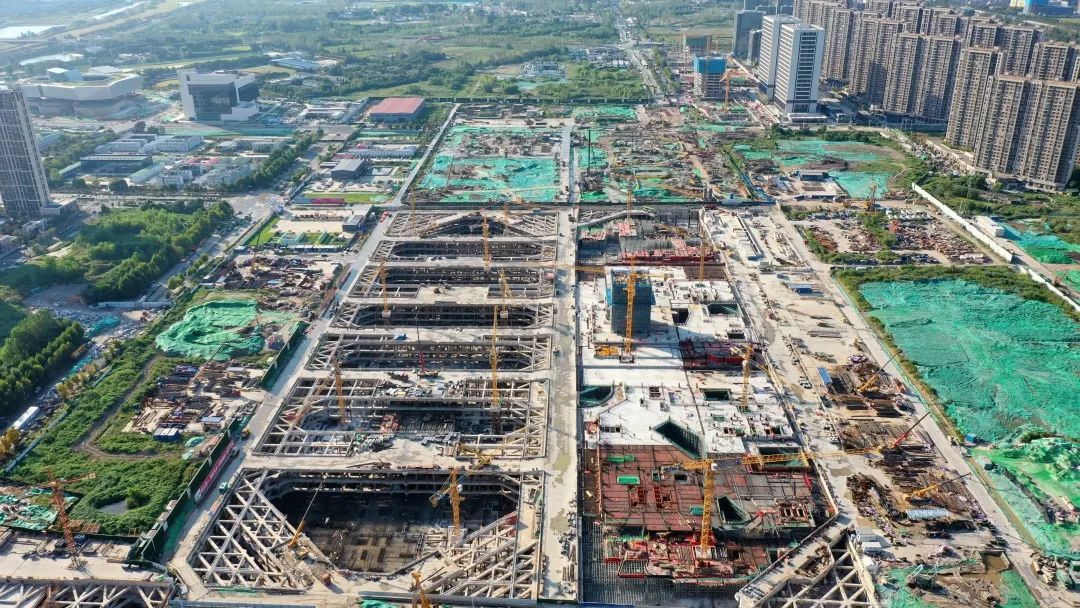

目前，该项目已全面进入结构施工阶段

项目部将继续乘胜追击

以更优异的成绩

为公司高质量发展贡献力量

地下连续墙，主要作承重、挡土或截水防渗结构之用。就是在地面上先构筑导墙，采用专门的成槽设备，沿着支护或深开挖工程的周边，在特制泥浆护壁条件下，每次开挖一定长度的沟槽至指定深度，清槽后，向槽内吊放钢筋笼，然后用导管法浇注水下混凝土，混凝土自下而上充满槽内并把泥浆从槽内置换出来，筑成一个单元槽段，并依此逐段进行，这些相互邻接的槽段在地下筑成的一道连续的钢筋混凝土墙体。

地下连续墙根据施工工艺，可分为导墙制作、泥浆制备、成槽施工、混凝土水下浇筑、接头施工等。主要技术指标为：

新拌制泥浆指标：比重1.03~1.10，粘度22s~35s，胶体率大于98%，失水量小于30ml/30min，泥皮厚度小于1mm，pH值8~9。
循环泥浆指标：比重1.05~1.25，粘度22s~40s，胶体率大于98%，失水量小于30ml/30min，泥皮厚度小于3mm，pH值8~11，含砂率小于7%。
清基后泥浆指标：密度不大于1.20，粘度20s~30s，含砂率小于7%，pH值8~10。
混凝土：坍落度200mm±20mm，抗压强度和抗渗压力符合设计要求。

实际工程中，以上参数应根据土的类别、地下连续墙的结构用途、成槽形式等因素适当调整，并通过现场试成槽试验最终确定。

地下连续墙具有如下优点：

施工低噪声、低震动，对环境的影响小。
连续墙刚度大、整体性好，基坑开挖过程中安全性高，支护结构变形较小。
墙身具有良好的抗渗能力，坑内降水时对坑外的影响较小。
可作为地下室结构的外墙，可配合逆作法施工，缩短工期、降低造价。

随着城市土地资源日趋紧张，高层和超高层建筑的日益崛起，基坑深度也突破初期的十几米朝更深的几十米发展，随之带来的是地下连续墙向着超深、超厚发展。目前建筑领域地下连续墙已经超越了110m，随着技术的进步和城市发展的需求地下连续墙将会向更深的深度发展。例如软土地区的超深地下连续墙施工，利用成槽机、铣槽机在粘土和砂土环境下各自的优点，以抓铣结合的方法进行成槽，并合理选用泥浆配比，控制槽壁变形，优势明显。

由于地下连续墙是由若干个单元槽段分别施工后再通过接头连成整体，各槽段之间的接头有多种形式，目前最常用的接头形式有圆弧形接头、橡胶带接头、工字型钢接头、十字钢板接头、套铣接头等。其中橡胶带接头是一种相对较新的地下连续墙接头工艺，通过横向连续转折曲线和纵向橡胶防水带延长了可能出现的地下水渗流路线，接头的止水效果较以前的各种接头工艺有大幅改观。目前超深的地下连续墙多采用套铣接头，利用铣槽机可直接切削硬岩的能力直接切削已成槽段的混凝土，在不采用锁口管、接头箱的情况下形成止水良好、致密的地下连续墙接头。套铣接头具有施工设备简单、接头水密性良好等优点。

一般情况下地下连续墙适用于如下条件的基坑工程：
