小伙伴们，中午好呀，最近还好吗? 又到了周末【dop社区精选】的时间了。
本周【dop社区精选】的主题来自 @太阳不圆 在社区的问题：

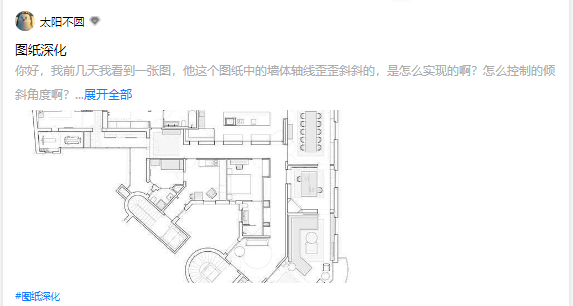

△dop社区问题
那这种效果是怎么实现的呢？绘制好再旋转吗？
我看很多国际项目或者是大型项目上这种斜着的图纸比较多，这种图纸画的时候不费劲吗?修改的时候不会很麻烦吗？
回答人
@东晓
其实这个问题之前也和小伙伴们探讨过
联系微信dop032 回复暗号“公众号”
加入dop交流群，领100G+设计大礼包

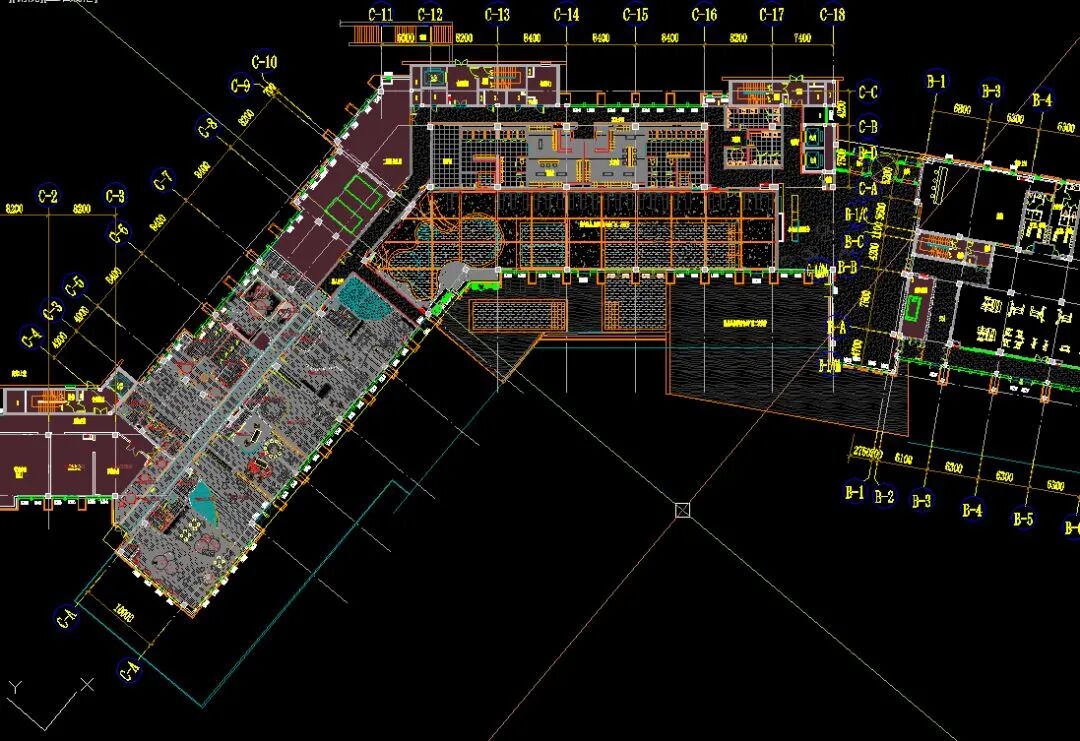

我们能够经常在一些建筑图纸中遇到这种问题。

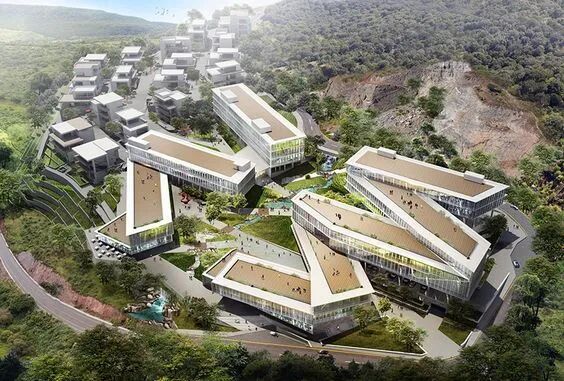

如上图，建筑的外形呈现出一个“非直角的L型”。有水平向的直线，也有倾斜向的直线。给制图工作增加了难度。
设计得到会员小伙伴们在群里提到的方法，固然可以实现，不过效率太低。而且容易出错。且建筑图纸的绘制也并不是使用这种方法。
只要会用"UCS"，难题便迎刃而解。
UCS，当前坐标系；
WCS，世界坐标系。
我们只要调整UCS，使坐标系旋转角度，就可以正常进行绘制倾斜部分的图纸。

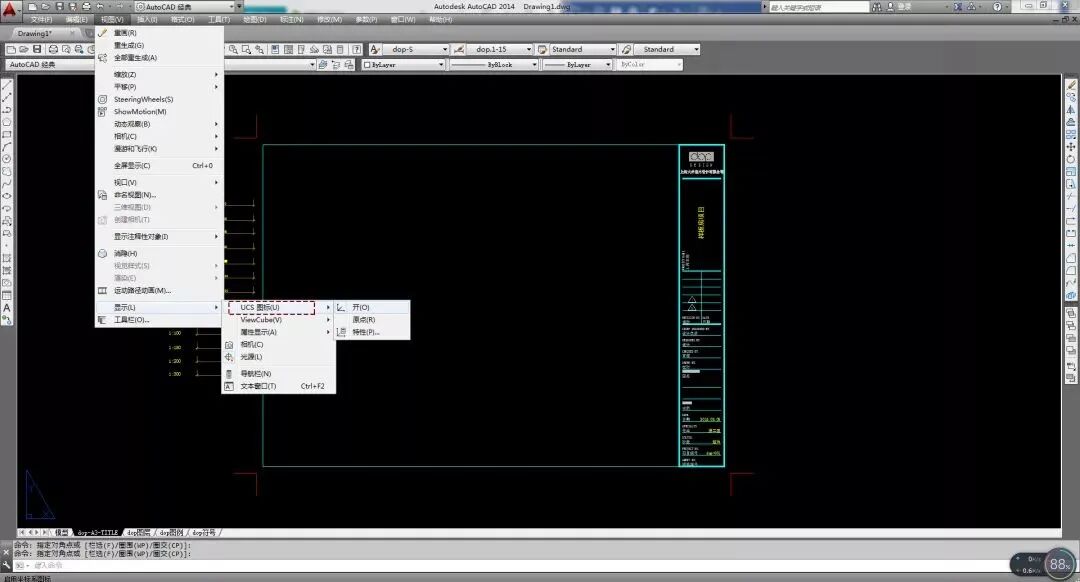

UCS坐标系如何操作?
1、输入“UCS”命令

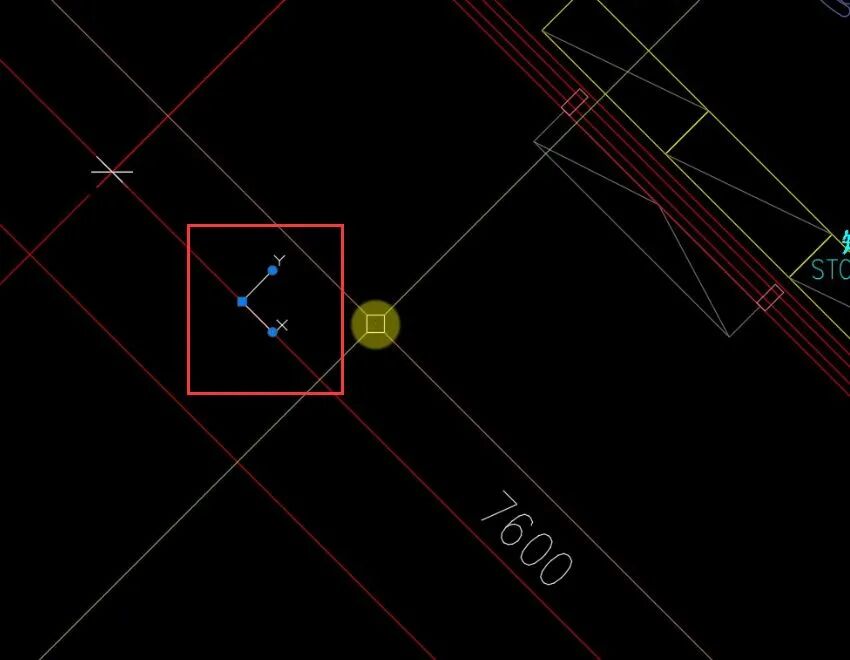

2、捕捉选择倾斜方向的直线，确定X轴，Y轴的方向。
坐标系已经发生变化。正交方向就是调整后的X轴和Y轴方向。
如果，此时觉得倾斜绘图有些不习惯。可以使用“PLAN”命令调整视图。（此命令只能在模型空间使用）。
最后，问题来了，

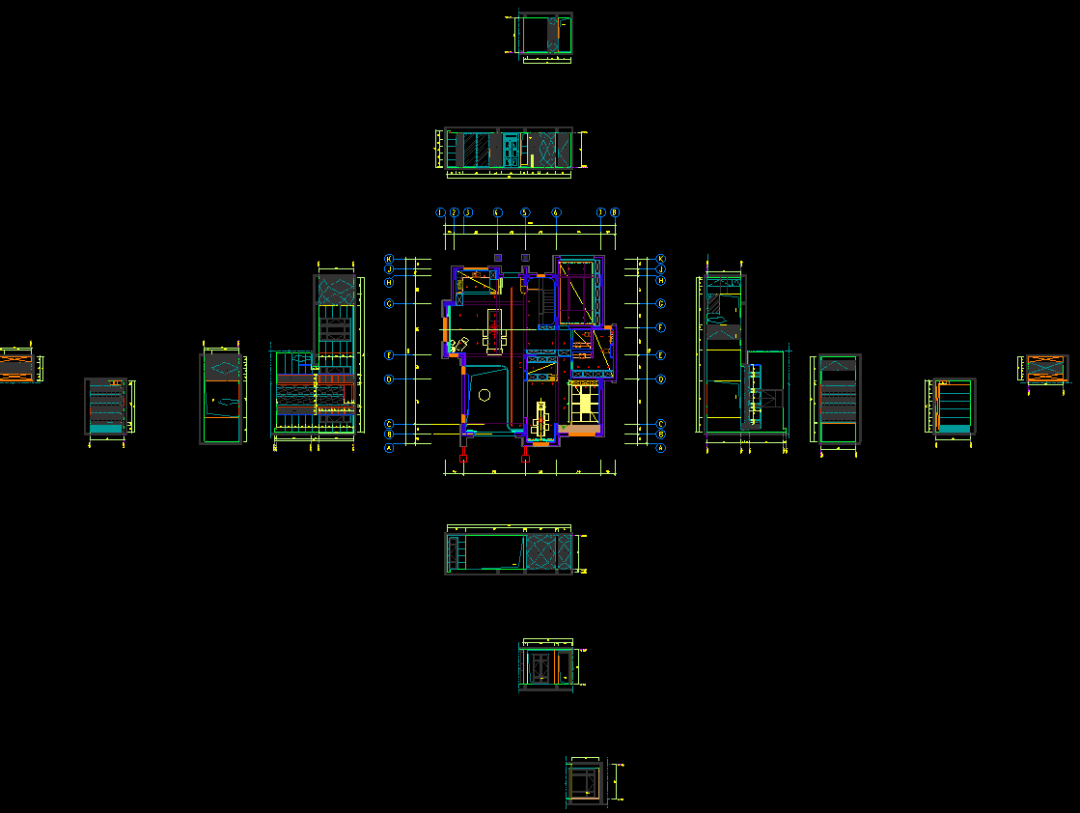

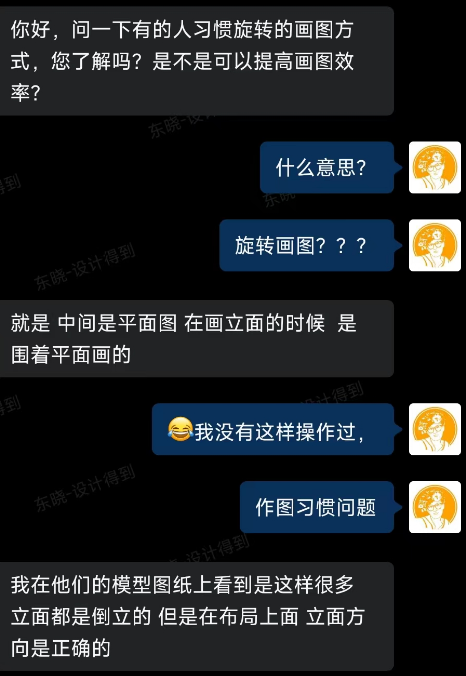

之前在“dop施工图深化内训营”的学习群里，有小伙伴讨论过旋转画图的问题，据传说是真的可以提高制图效率。

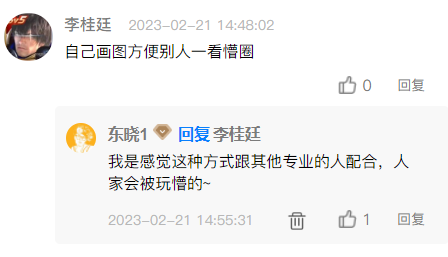

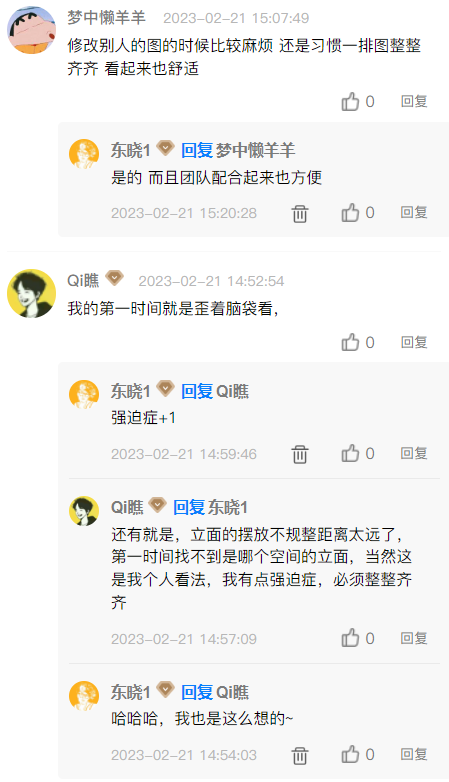

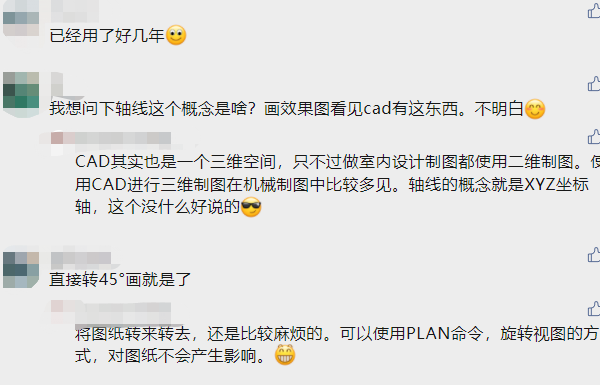

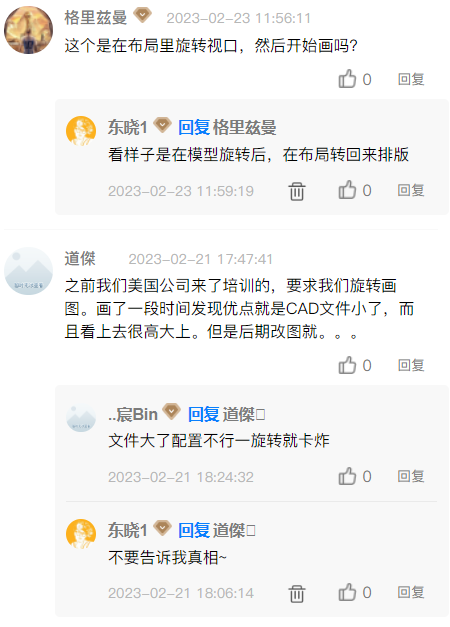

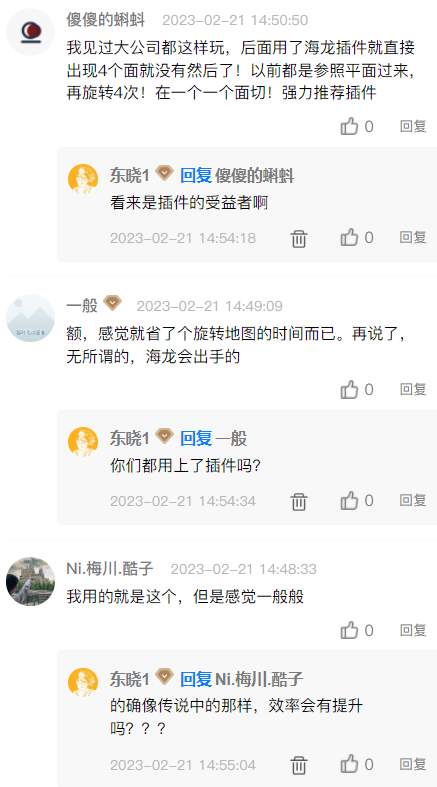

在社区里面，大家都这么说：
俺也不太懂，没接触过，这种方式的确可以提升效率吗？？？
有使用这种工作流的小伙伴，欢迎在评论区一起交流讨论~
