OPPO的折叠屏专利，通过将装饰件环绕于柔性屏的边缘的外围并与柔性屏之间具有间隙，间隙内设有缓冲件，以此可以减小相关技术中的电子设备的边框宽度，即实现窄边框的技术效果，同时避免外界异物或者水汽等进行间隙。
据集微网消息，在2022年W52中国折叠屏手机市场，OPPO凭借Find N2系列取得市场份额第一。
相对于传统直板手机，折叠屏手机具备大小屏随意切换、悬停(折叠到一定角度)应用等独特优势。但目前的技术限制，也使其在某些维度存在不足。例如，屏幕边框宽、且装饰圈凸出屏幕的设计对产品的观感和手感带来了显性的不利影响。
为此，OPPO于2022年8月29日申请了一项名为“折叠屏组件以及电子设备”的发明专利（申请号：202211042587.3），申请人为OPPO广东移动通信有限公司。

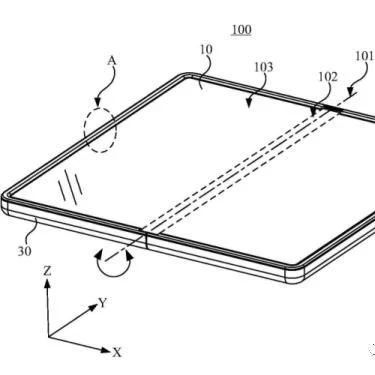

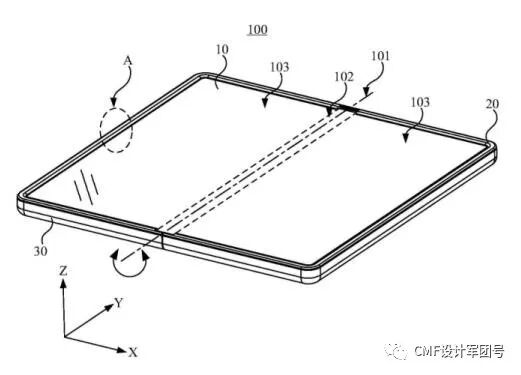

图1 电子设备结构示意图

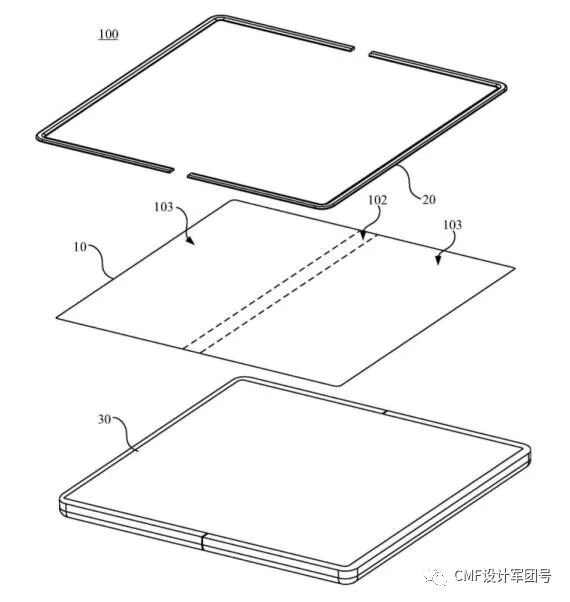

图2 电子设备结构拆分示意图
图1是本专利提出的一种电子设备100的结构示意图，图2是图1中电子设备100的结构拆分示意图，该电子设备100可以包括柔性屏10、装饰件20以及中框30。
柔性屏10被配置为能够在中框30的带动下能够绕折叠线101折叠。其中，中框30内设有转轴或者铰链等结构以使中框30能够在长轴方向上折叠，即电子设备100被配置为能够在长轴方向上折叠。柔性屏10可通过卡接、胶接、焊接等组装方式与中框30连接，使得柔性屏10与中框30可以一起沿折叠线101折叠。
为避免柔性屏10出现折痕，柔性屏10具有折叠区域102和非折叠区域103，折叠区域102在柔性屏10折叠时可呈弯折形态，非折叠区域103一般保持平整形态。其中，折叠区域102和非折叠区域103构成一体的柔性屏10，并用于显示画面。而非折叠区域103连接设于折叠区域102的侧边。

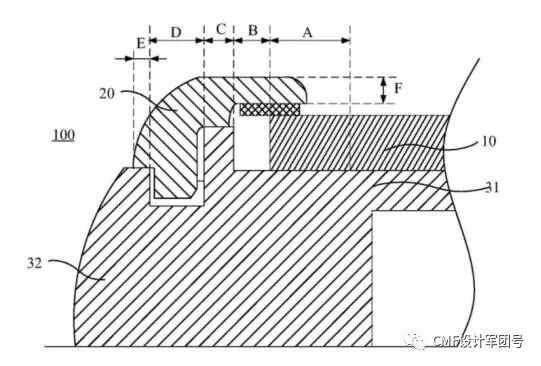

图3 电子设备100中A区域的截面结构示意图
图3是图1实施例中电子设备100中A区域的截面结构示意图，其中截面所在面平行于XZ平面。中框30被配置为用于承载柔性屏10和/或者装饰件20，装饰件20具有环绕于柔性，屏10边缘的外围的部分。以对柔性屏10的边缘进行保护，避免柔性屏10的边缘发生磨损、起翘以及跌落损坏等缺陷。
简而言之，OPPO的折叠屏专利，通过将装饰件环绕于柔性屏的边缘的外围并与柔性屏之间具有间隙，间隙内设有缓冲件，以此可以减小相关技术中的电子设备的边框宽度，即实现窄边框的技术效果，同时避免外界异物或者水汽等进行间隙。
在2022年年底，OPPO正式发布了新一代折叠屏Find N2系列，短短一周内，Find N2系列迅速拿下天猫、京东等平台安卓手机销售第一名。相信在用户的好评声中，在2023年OPPO可以为我们继续带来更多的优质产品。
