江苏卫视2023跨年演唱会
江苏卫视2023跨年演唱会第六次登上澳门金光综艺馆，面向全球直播。晚会以党的二十大精神为引领，延续“用奋斗点亮幸福”主题，将奋斗中的“我们”作为核心题眼贯穿八大篇章，致敬每一位奋斗中的你我他。
在将近5小时的晚会直播中，20多组艺人带来超50个表演秀，每一个秀都兼具实力和创意，结合别开生面的新科技，带给观众“十分好看”的体验。
多年来，江苏跨年晚会始终坚持沉浸式视听体验；高品质、高质感画面；顶级唱演现场。今年也一样汇集华语乐坛的实力歌手、嘉宾和艺人，台前幕后所有人都以极大的热情和深度创作投入晚会。
本期将揭开演出现场画面和声音呈现的幕后工作和重点，让我们来一探”亚洲顶秀“背后的视听秘密。
江苏跨年
导摄设计
本次跨年的导播和拍摄还是由国内著名导播李庆文带领长沙卡特影像和北京巴夫传媒以及江苏卫视制作中心一起完成现场直播，且这已经是李庆文导播江苏跨年的第九年。
照片从左至右为：导播李庆文，总导演唐焱，AR总监崔永江，总制片人王希，灯光设计总监董江，总导演姜方明

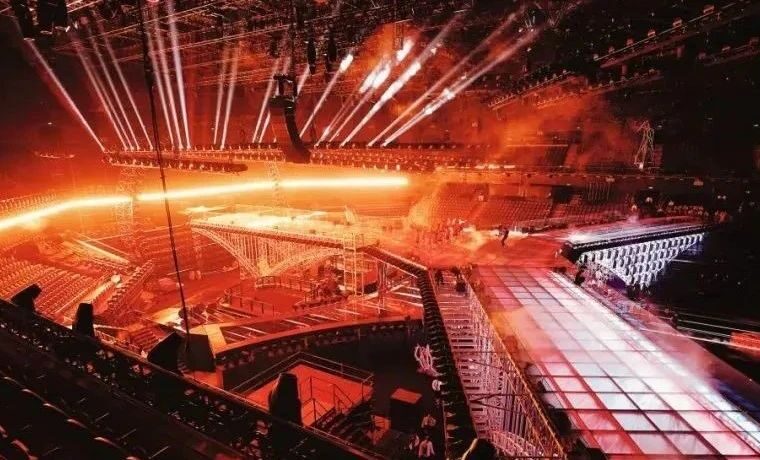

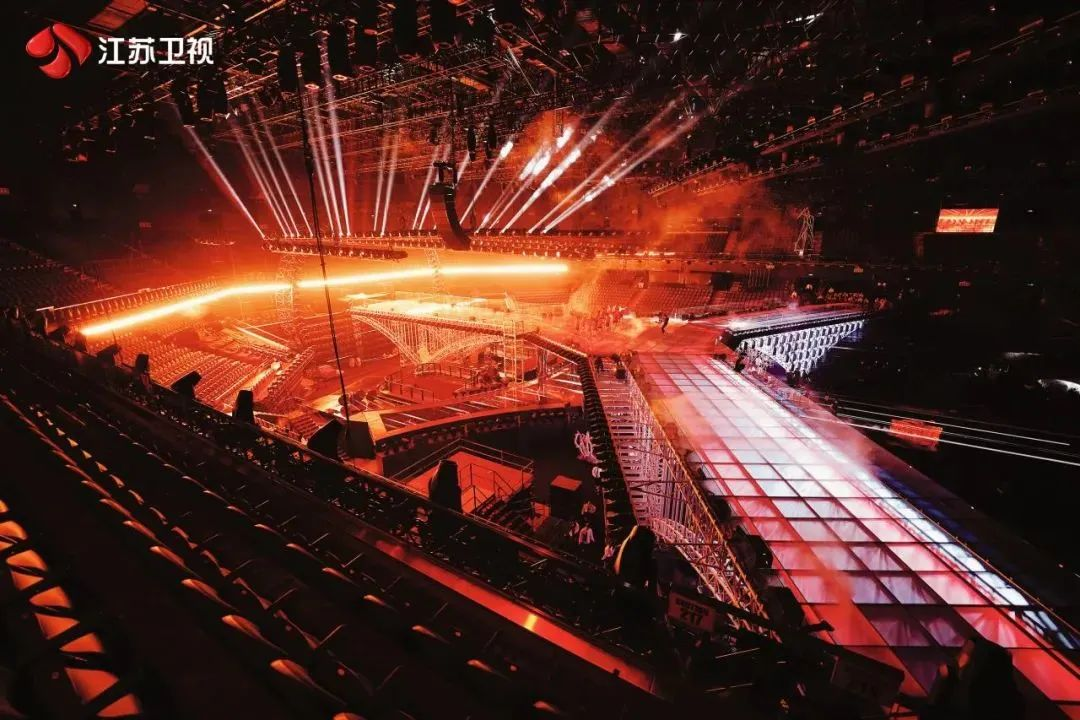

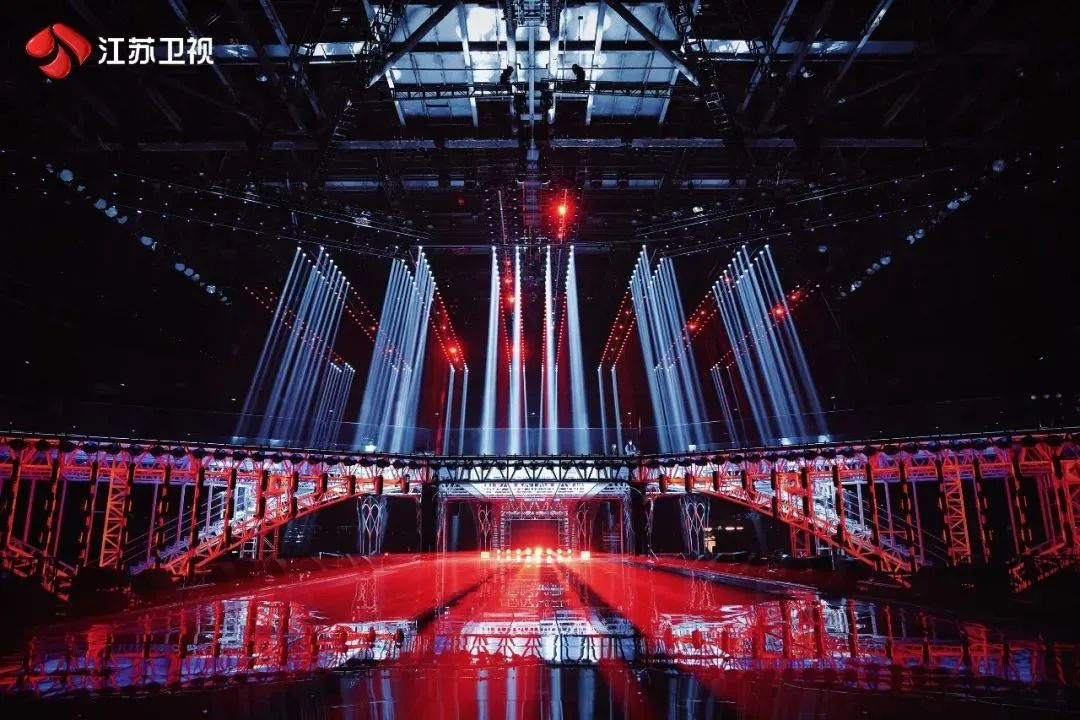

今年的舞美设计有上下两个舞台，因此机位设计上需要兼顾两个舞台的拍摄。

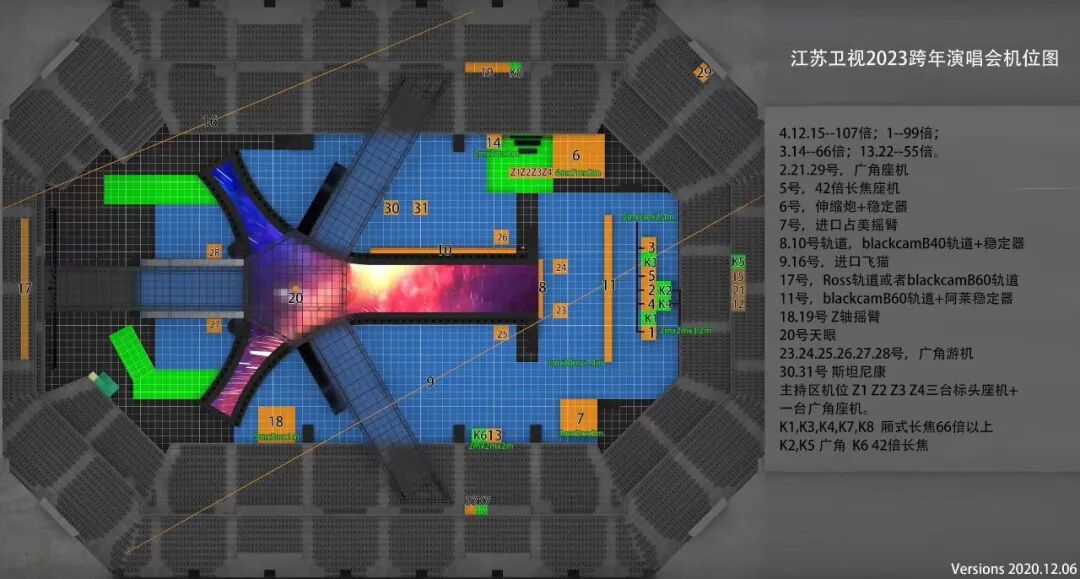

机位图
导播团队根据节目不同的内容分别做适合节目的镜头设计。导播李庆文就坦言道：“音乐是有情绪的，那么我们的镜头也要跟随着音乐的情绪去呈现它们，去放大它们。”
比如张靓颖的劲歌热舞段落，在镜头上就多使用快节奏的切换以及动感的镜头语言来匹配；周深的《光亮》为了把歌曲和国粹京剧做良好的融合，在镜头处理上就会在合适的时机加入京剧表演艺术家们的镜头，让整首歌主题更鲜明。

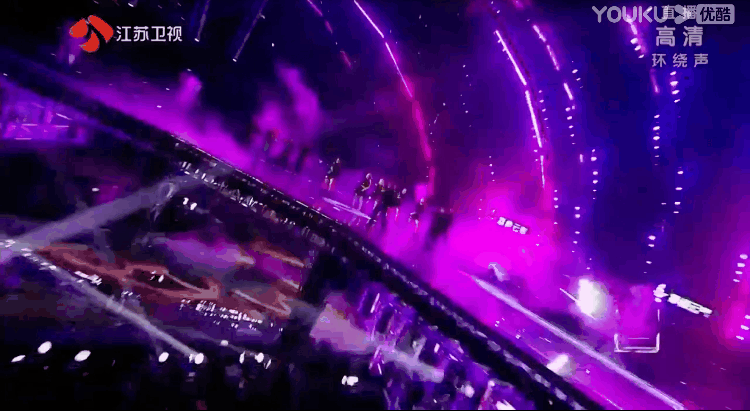

张靓颖
周深

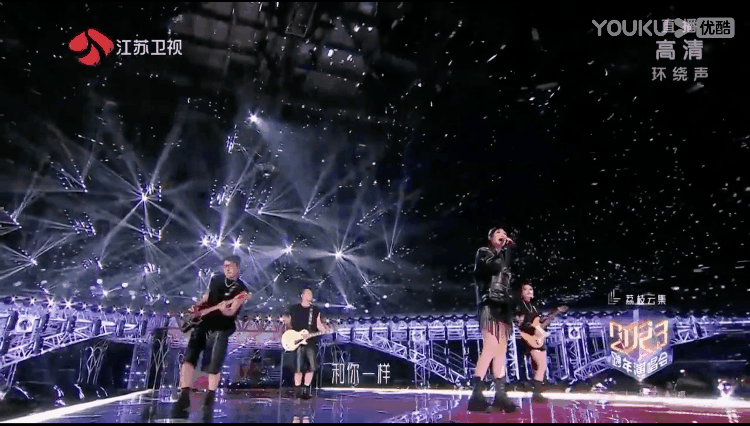

李宇春压轴的《和你一样》最后全场大合唱，在满场纸片飘扬中，镜头关注了舞蹈演员、观众、乐手、舞蹈小朋友等等素人，展现出温暖的氛围，为2022年划上一个温暖的句号。
李宇春
江苏跨年
音频设计
扩声系统解密
本次跨年晚会直播声音设计由有中国殿堂级调音师之称的金少刚老师担任，张小年老师担任音响工程总监，侯大伟担任音响统筹。工程由南京奥斯泰视听科技有限公司制作完成，打造出极致的音频体验。扩声系统采用d&b旗舰级KSL线阵列，多张SSL Live及digico系列调音台构建。
左：音响总监金少刚老师
右：音响工程总监张小年老师
有超过上百路的输入信号经过SSL的SuperAnalogue™话放分别进入FOH、Monitor、OB调音台。
而今年的调音工位依然分了五部分，因此尽管现场使用了最新定制的一分四音分，SSL自带Splitout输出的MADI接口箱还是发挥了重要的作用，为备份播出调音台提供了它需要的信号。

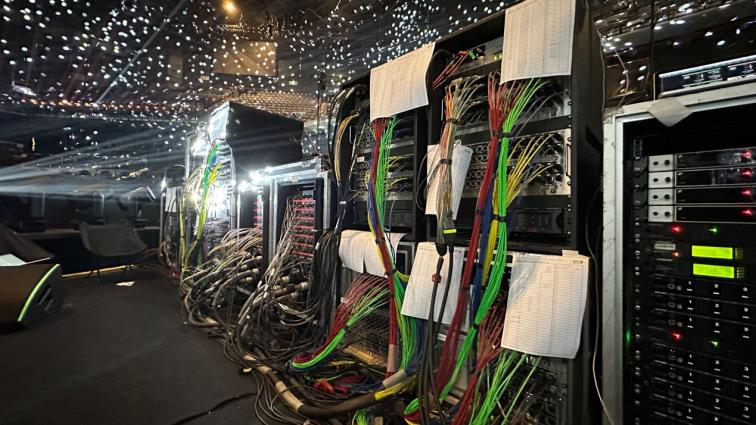

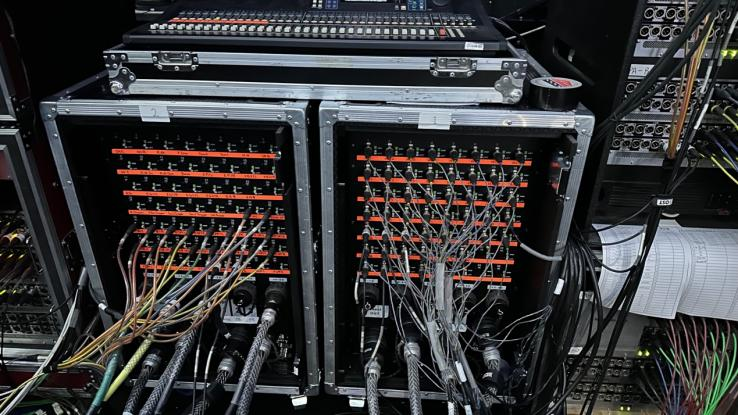

一分四音分
SSL接口箱
在输入信号达到上百路的情况下，混音通道很轻松的就突破了200路，对于大型活动来说，这样的通道处理数已经慢慢被习惯。与此同时SSL内置的Automix、V-Aux、V-Stem等功能开始辅助调音师掌握庞大的信号通路。
在FOH由两张SSL L500 Plus做主备调音台，Monitor则由一张L550和一张L450组成，互为备份的同时也是双工位。由调音师薛鸣老师用L550负责整场演出的全部流程，歌手自带的调音师则使用L450，L450采用单层38推子的布局，三个12推子的推子模块可任意自定义多达90个推子层，因此每一个调音师都有一个专属的页面，互不干扰。

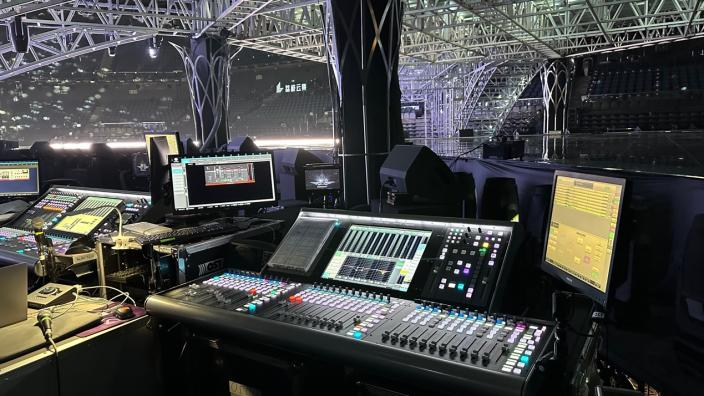

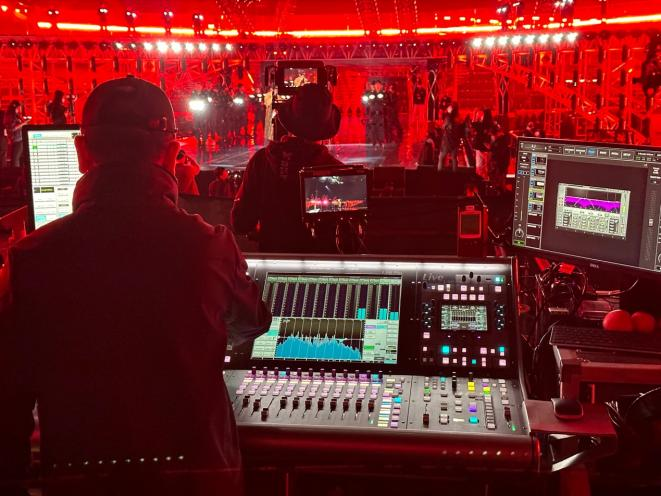

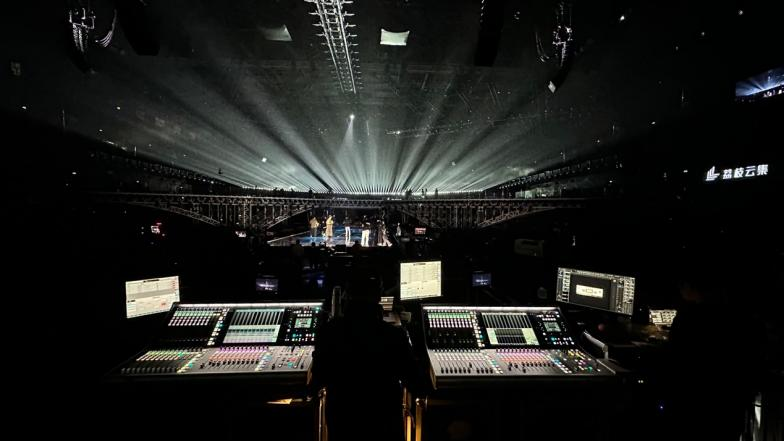

FOH工位图集

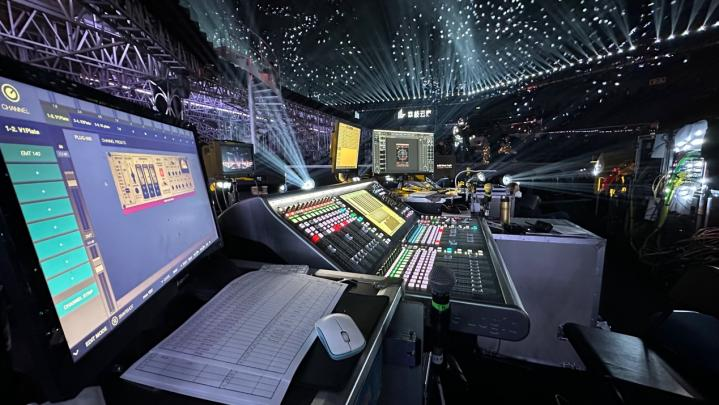

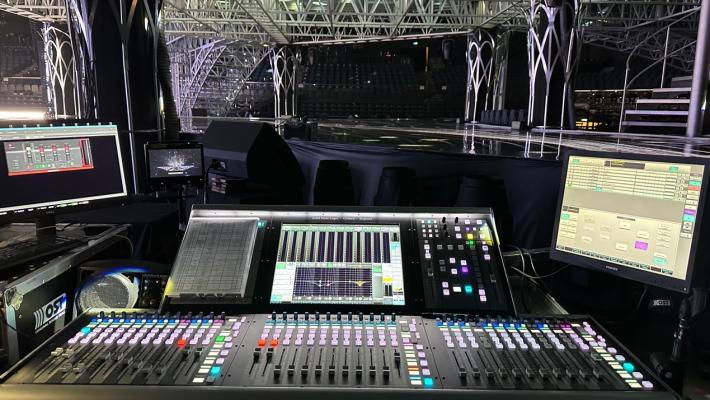

Monitor工位图集
舞台的特殊结构对扩声系统设计的提出了一定的挑战，区别于以往的圆形或方形舞台，本次的双层异形舞台结构对声学环境和声学布局有相当高的要求。技术团队经过多次试音调整后最终制定出一套专属的解决方案。

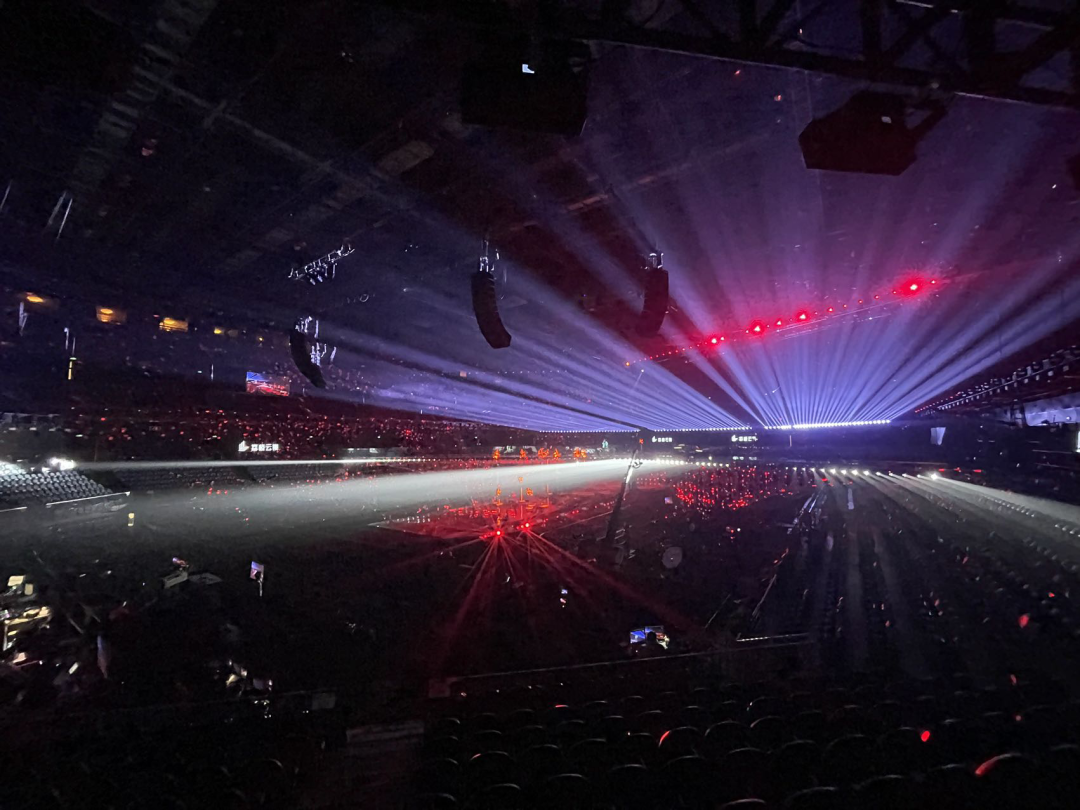

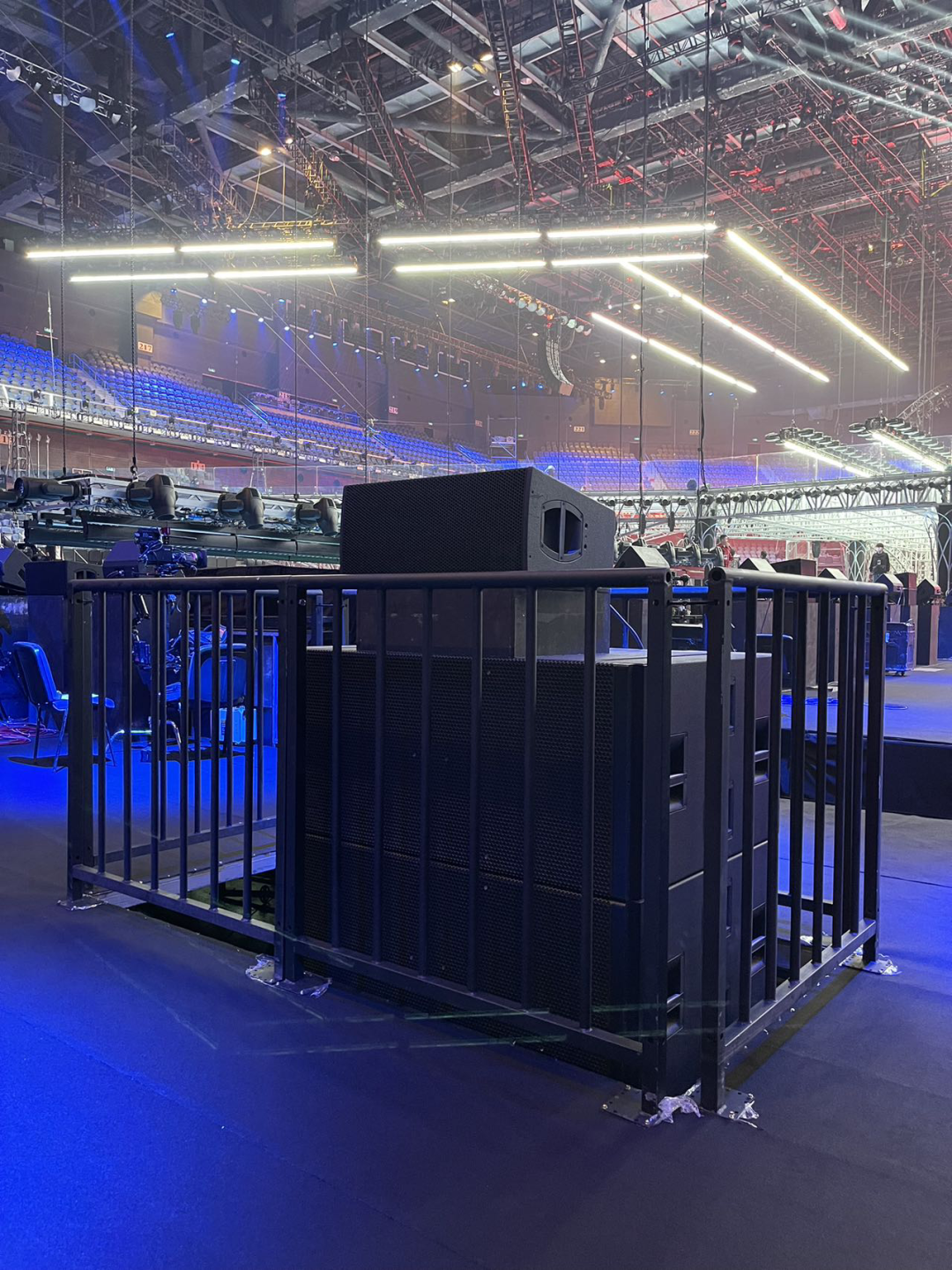

本次主扩系统分别定义了三组左右声道主扩系统，第一组主扩为各由8只KSL8和4只KSL12组成的线阵列，吊挂于舞台左右两侧，面向左右区的观众；第二、三组主扩为各6只KSL8和4只KSL12组成的线阵列，吊挂于舞台正前方和侧前方，面向舞台前方观众；系统搭配了18只SL-SUB超低频音箱作低频补充，分三组才用地面阵列形式放置在主扩下方，为整个场地提供震撼有感染力的低频能量。
现场扩声设计充分利用SL-系列音箱精准指向角度和有效控制音箱背板辐射的特点，使用KSL8和KSL12搭配的组合，KSL8提供80°的中远场覆盖，KSL12提供120°的近场覆盖，保障了全场无死角的声场覆盖。
而搭配的SL-SUB超低频音箱，为低频的下潜带来了更充足的补充，特别是在表演劲歌热舞时，观众的震撼观感尤为突出，一般这种高声压的低频虽然会给观众带来震撼感，却给舞台上表演者带来一定的影响。
然而这种问题在d&b身上得到了理想的解答，得益于d&b心型指向控制技术，低频会有指向的投射在观众区，而表演者所在的音箱背面的舞台则能保持极大程度的安静环境，有效提升表演者的演出表现。
因舞台设计，补声方面由12只V8和16只V10P负责，放置在下层Y型舞台两侧，对观众前区进行的多点补声覆盖，保证靠近舞台的前几排观众也可以被声场无缝覆盖，提升收听氛围。并对舞台正前方和舞台后区的观众区采用了4只V8进行辅助补声，目的是对靠近天花板的观众进行能量补充，让后排观众也可以直观感受舞台上音乐魅力，力求声音的完美呈现。

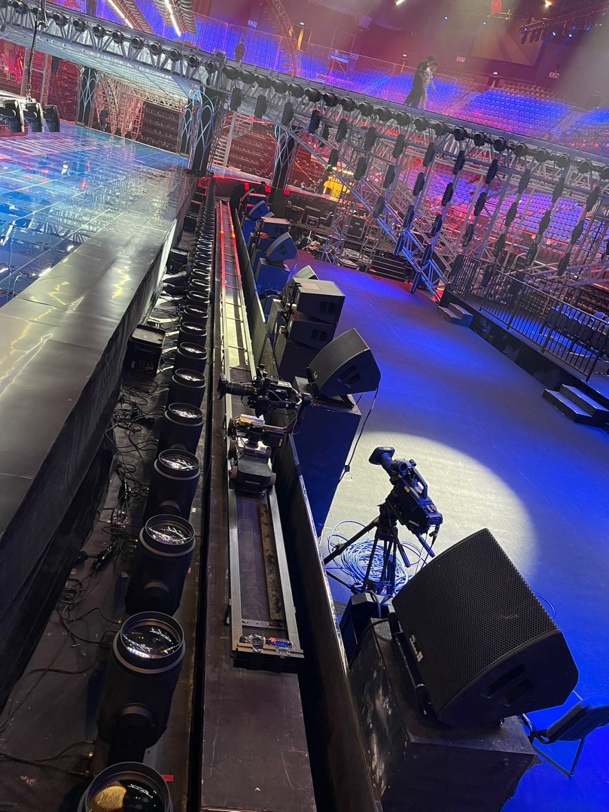

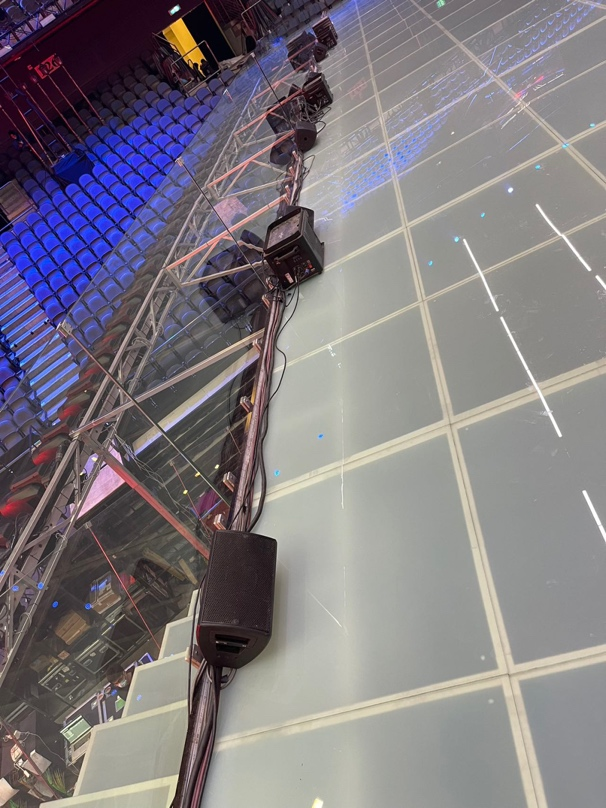

舞台的特别设计使得现场使用了大量的返送音箱，共使用了42只M4和18只E8音箱，M4作为下层Y型舞台返送，E8作为上层三岔天桥舞台返送，均匀摆放在舞台地面各处。
M4音箱具有高度紧凑的结构和多功能的设计，使音箱发出的声音具有很强的清晰度，而且声音平衡，抑制反馈能力强。而E8是单个8寸单元音箱，有独特的同轴带号角设计，可以使覆盖区域内的声音均匀一致而且保有高清晰度，可作为主扩、补声、返送等多种功能使用。而且得益于E8独特的箱体设计以及可轻易旋转的号角，使其可适应地面摆放、悬挂、支架安装、横向或竖向安装等多种布置方式，是一款名副其实的多功能音箱。
由d&b旗舰级数字功放D80进行驱动，为演唱会的高质量扩声和动态表现提供了源源不断的动力，另外系统还可以通过原厂R1远程控制软件进行远程监控，大大方便了用户对系统中的所有设备进行统一集中的管理。

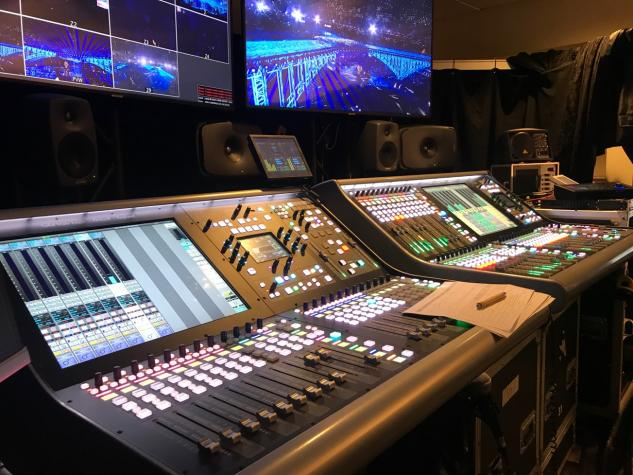

播出终混间工位
音乐混音间工位

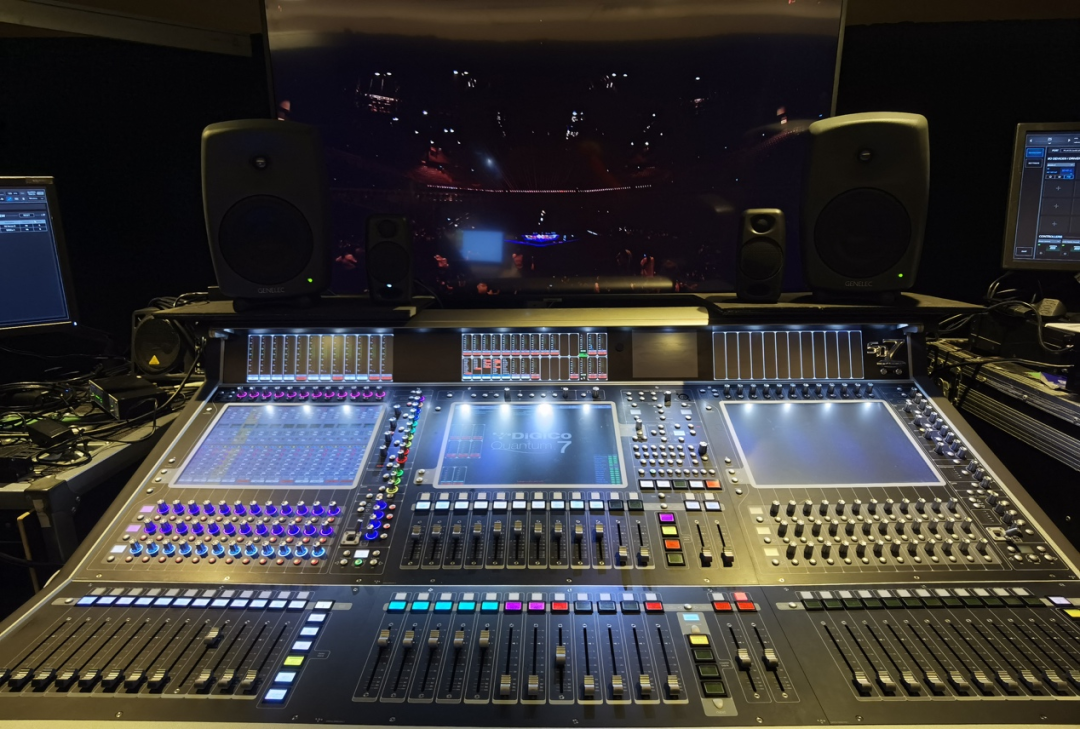

播出终混间由两张SSL L550和SSL 350调音台组成，SSL 350作为扩展使用。音乐混音间使用的是一张双引擎的Digico SD7，同时两个引擎可以镜像，保证了主备引擎之间可以无缝切换。
总台技术运维部侯大伟负责整体流程和播出效果的制作，葛健老师负责访谈环节，在长时间的直播过程中，这样分工明确，协同合作势必事半功倍。
由于需要切换多个监听节点的不同制式信号源，而不同制式的信号源都需要在5.1监听音箱系统中进行监听，同时监听音箱系统中还增加了立体声对比监听音箱。监听切换需要有强大监听切换能力的监听控制器的协助。
TacSystem为系统提供了便捷的切换平台，TacSystem通过MADI接口接入系统。可提供最大128通道输入及128通道输出的监听切换。可通过设置从128x128通道中提取信号，定义为各种所需的监听制式。不同的输入源可对应不同的输出接口。同时可对每个输入源及输出分组设置输出电平，在切换不同的监听状态下保持听感音量的一致。
左至右为：董有华 葛健 侯大伟 李昊天
江苏跨年
音频技术保障方案
安播设计
1、现场扩声和舞台返听均设置2张同等规模调音台，通过音分实现一比一镜像备份。
2、电视播出设置主、备两个混音间，同时向转播车输出电视播出终混信号。
3、转播车采用主、备两张调音台，通过二选一切换器向主备加嵌器输出播出信号。
4、通话系统使用2台矩阵，互为备份，使用环形天线以获得综艺馆内通话信号全覆盖，确保现场沟通顺畅。
电视播出制作系统
电视播出混音系统同时制作5.1环绕声、立体声格式以及耳机渲染三维声的制作，供卫视频道和新媒体客户端使用，同时为piko 制作提供必要的音频信号。
系统使用DOLBY E编码传输、JUNGER MAP进行立体声仿真监听，确保卫视高标清频道用户的听音安全性。主备两套混音系统各自独立。
通话系统
今年的通话系统沿用往年的核心矩阵“双核”架构：演播现场架设的一台RIEDEL ARTIST 64通话矩阵，与总台3号转播车的RIEDEL ARTIST64通话矩阵冗余光纤环网级联，共同承担整个跨年演唱会的通话系统核心处理任务，以确保晚会内通的可靠和安全。
主通话系统提供60只Riedel Bolero无线腰包（2G频段）、40套灯光&舞台机械Partyline有线内通腰包、14台面板；备份系统提供30只无线腰包（5G频段）、16通道无线IFB（UHF频段）、6套舞台监督有线腰包。
团队负责收集现场所有工种的无线设备信息，提供无线设备使用建议并做好频段规划，保障现场无线设备的安全运行。
转播车、卫星传输、音频终混间共架设3台RTSKP3016通话面板，通过网络专线与总台六楼总控矩阵相连，可与广电城总控、卫视监播等相关工位实时通讯。
灯光机械团队使用40只RIEDEL C3数字腰包组成的Partyline系统，此系统与转播车通话矩阵通联，可融入到整个跨年通话系统内。
质量控制
AMBISONIC制作
什么是AMBISONIC？AMBISONIC是一种模拟原始三维声场效果的声音技术。为配合抖音客户端VR视频声音制作需求，现场设置了AMBISONIC声音制作单元，将5.1.4三维声信号转换成AMBISONIC FORMAT A格式，结合手机端陀螺仪信息，解码成实时跟踪视觉方位的立体声，为观众带来更有互动感的声音体验。
音乐混音
电视播出声音制作精细化分工，音乐部分专门使用一张调音台混音，并按照录音棚级监听和制作标准设置混音环境。
播出渠道
2023年江苏跨年演唱会播出渠道:
• 卫星/有线电视
• IPTV
• 新媒体手机客户端
• 广播
江苏跨年
转播技术

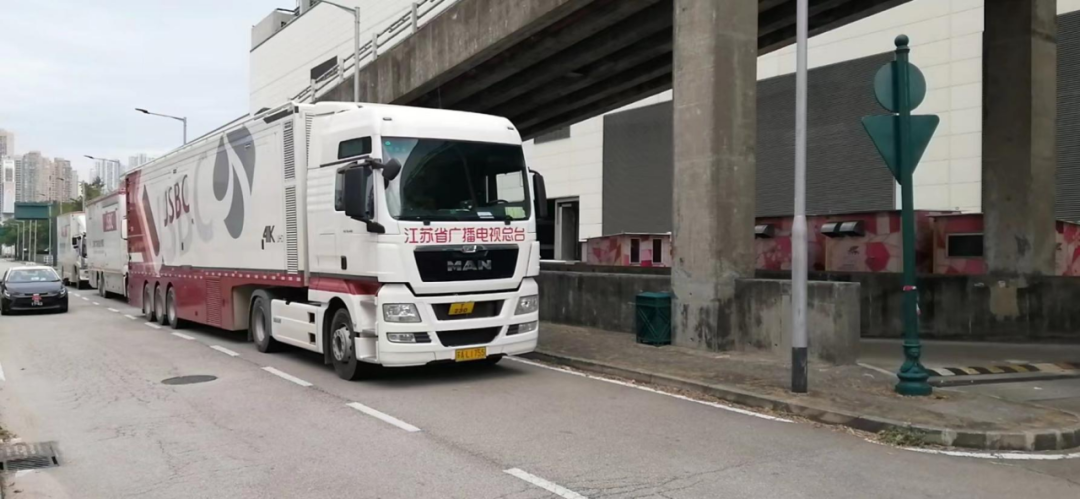

总台超高清跨界转播平台（3号车）承担了本次《江苏卫视2023跨年演唱会》的电视制作和直播任务。这也是3号车第8次承担跨年演唱会的制作了。
机位配置

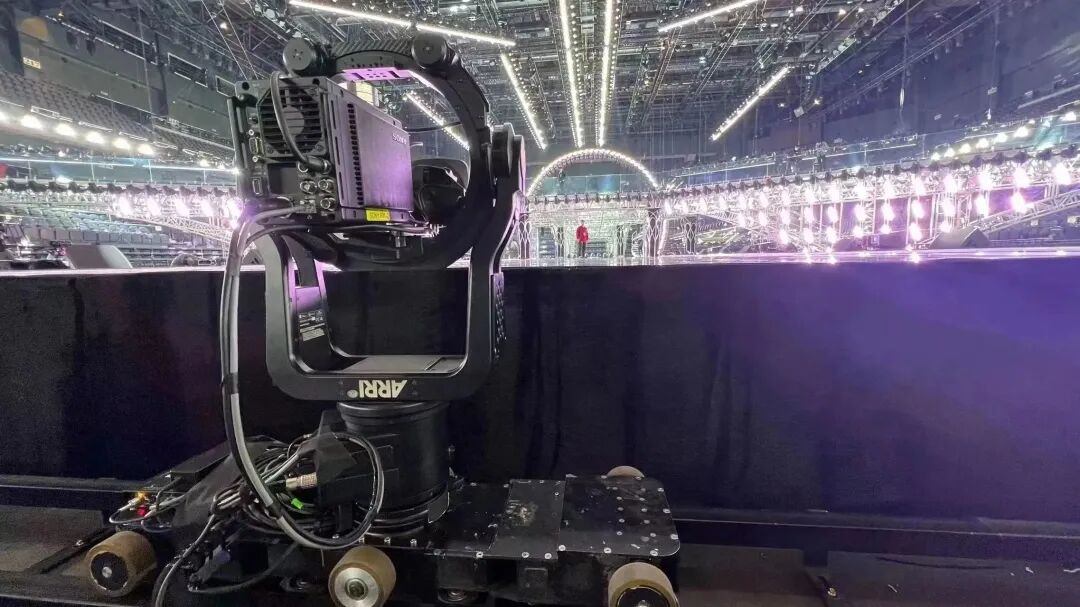

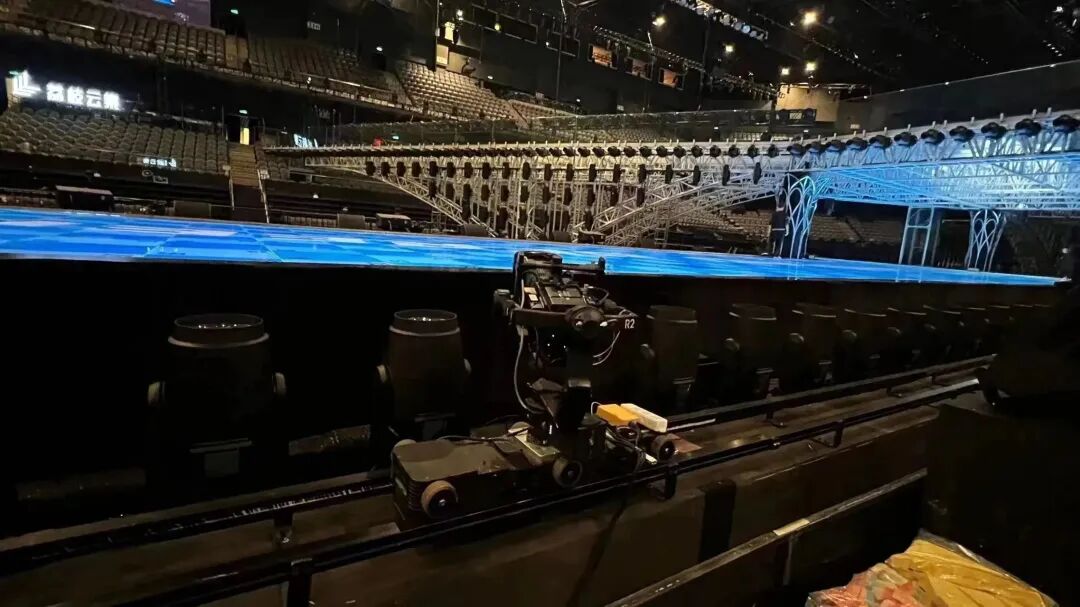

制作系统一共使用了35台摄像机，包含了29台Sony 2580讯道摄像机，2台Sony HDC P31、4台SONY P50紧凑型系统摄像机。其中含1套伸缩摇臂、3条占美摇臂，1条Ross轨道、3条BlackCam轨道、2套斯坦尼康稳定器、2套VisLink微波传输系统、一套天眼系统以及2套二维飞猫等特种设备。
监看设计

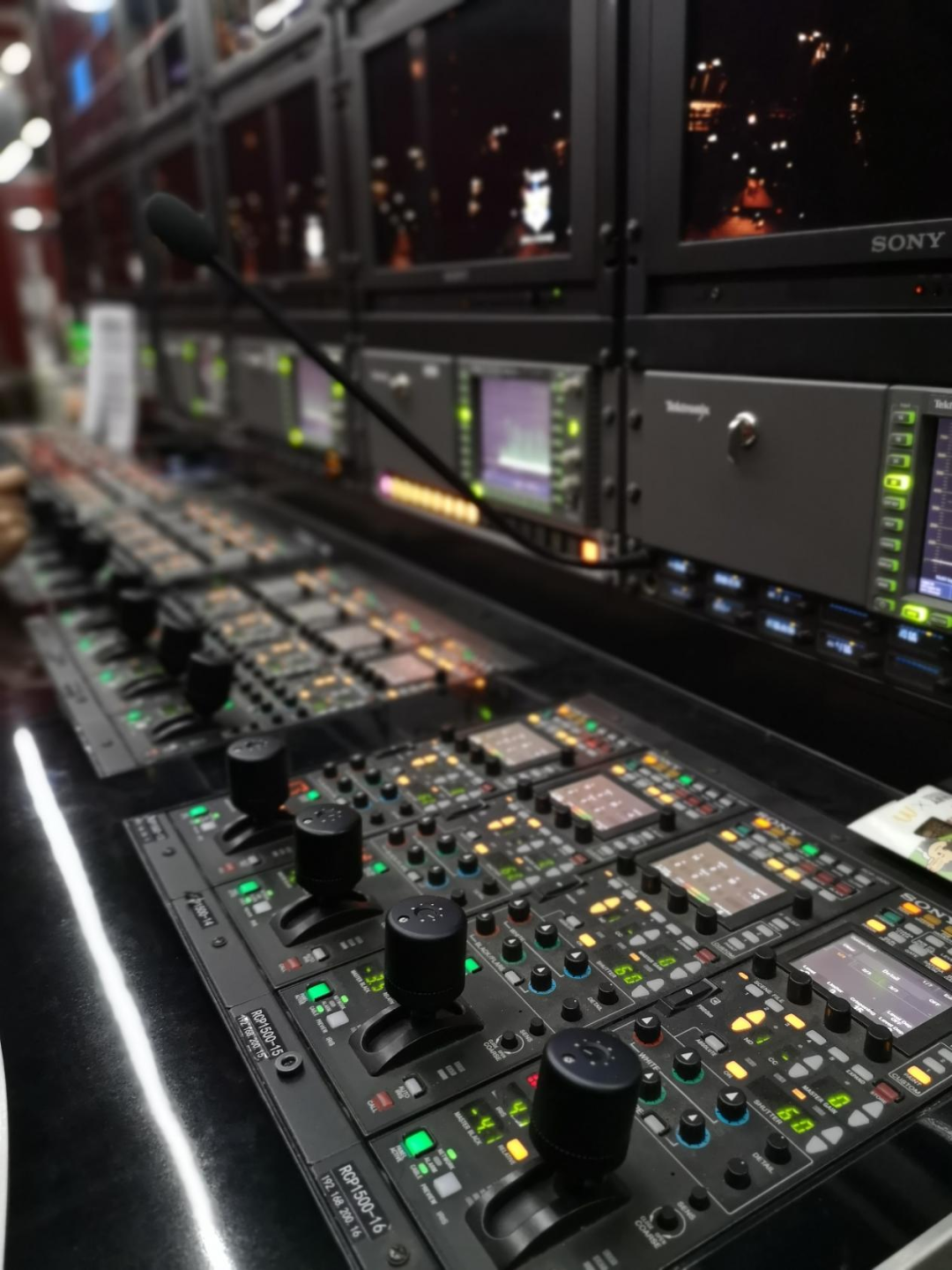

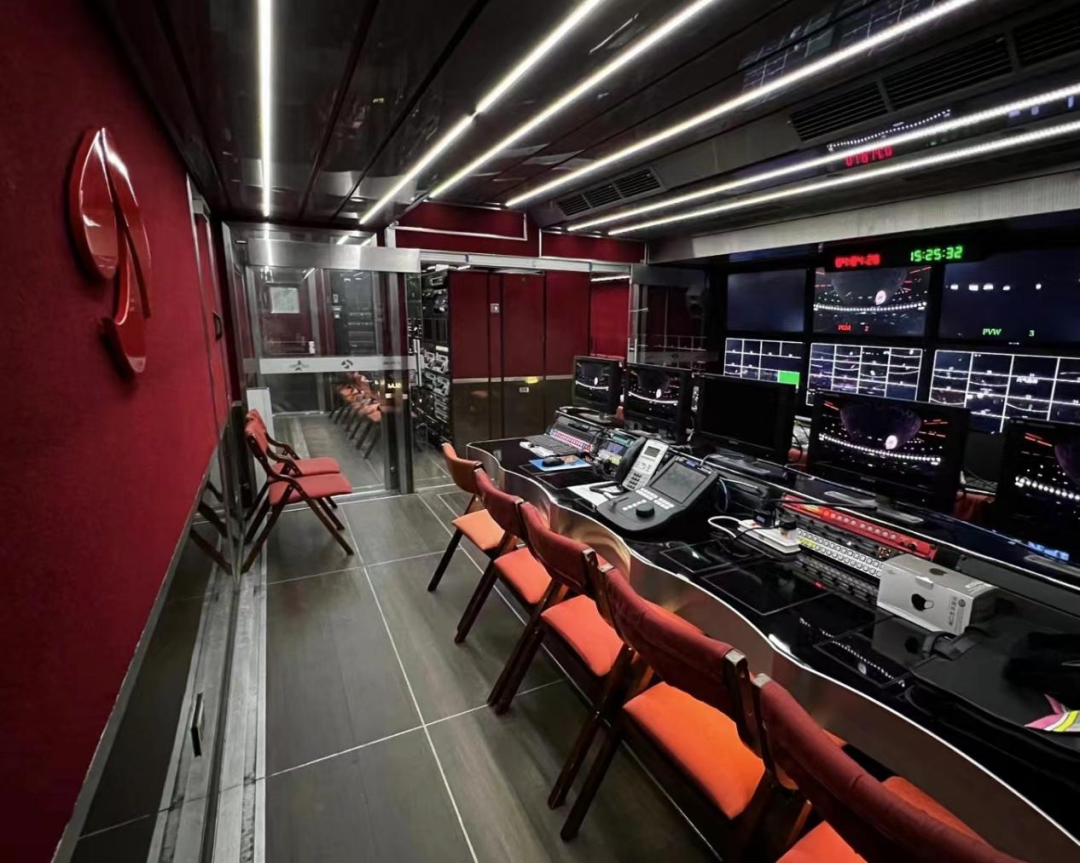

总台超高清跨界转播平台（3号车）调光区设1个视觉总监工位，5个高清调光工位；多功能区设有4个高清调光工位以及2个放像工位。

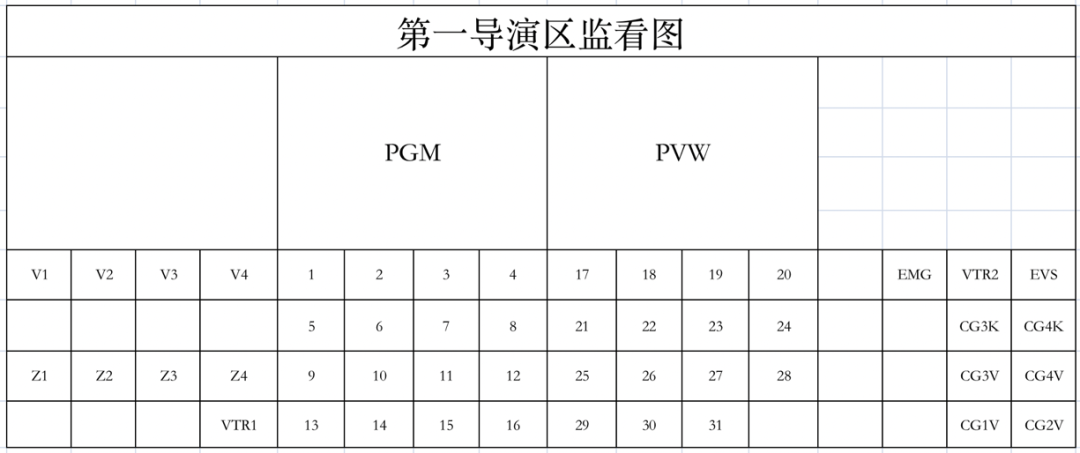

第一导演区高清制作系统的监看图

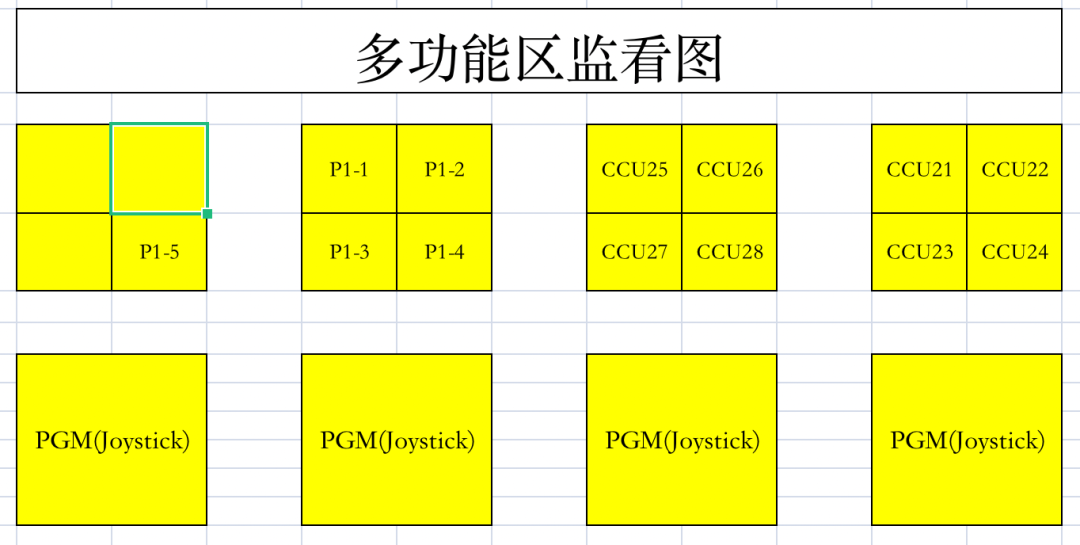

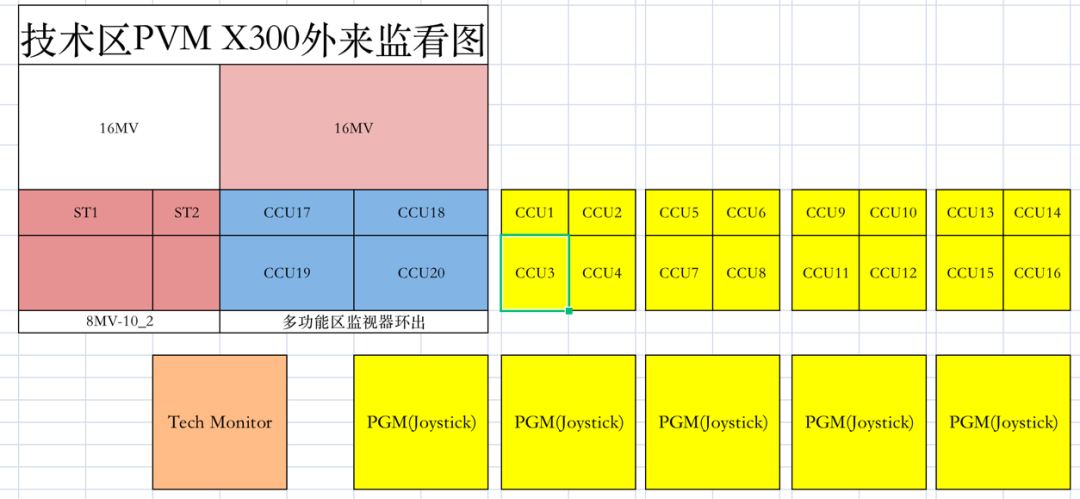

视觉调整区（技术区以及多功能区）监看设计如下图所示。
安播应急备份
1、转播车的Sony MVS-7000切换台输出是视频系统的主通路，Evertz Xenon 128*128矩阵的第1路输出作为视频系统的备份通路，分别经过2个2选1板卡进行主备通路的倒换，从而实现视频信号的备份制作。
2、第一导演区监监看墙画分进行一比一备份，直播过程中一旦画分出现问题，视频工程师可以第一时间通过跳线进行应急倒换。

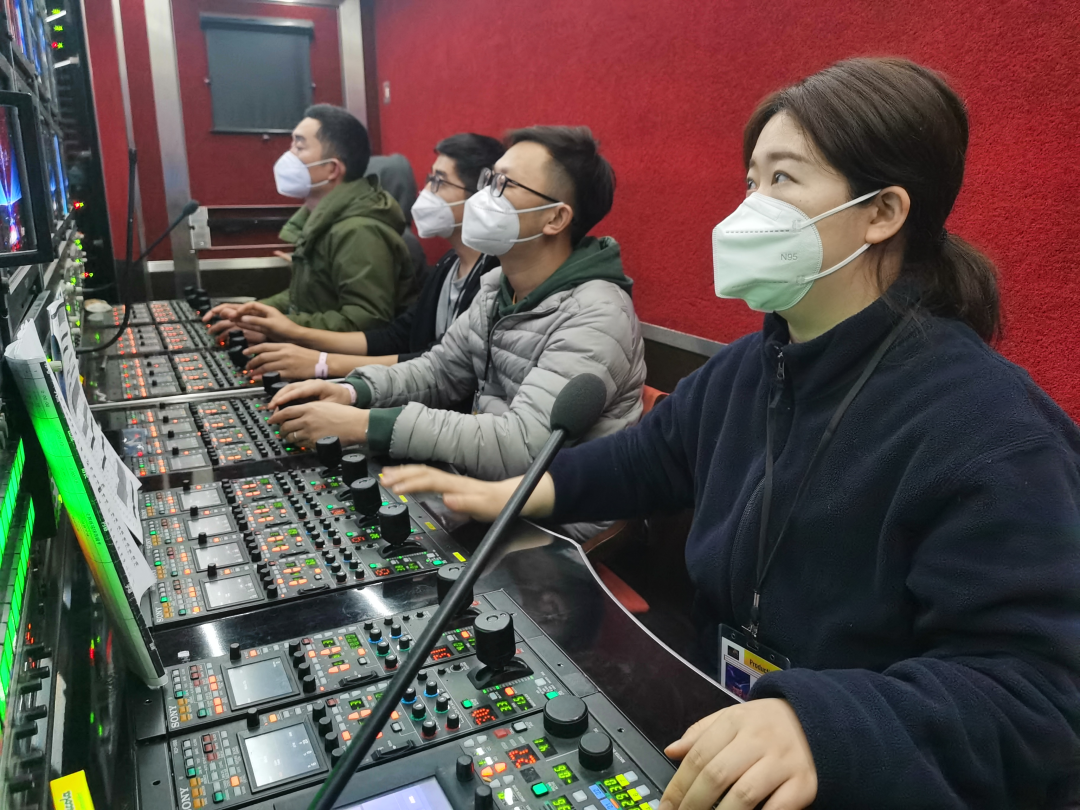

视觉调整
江苏台拥有国内顶尖的视觉调色团队，在直播和录制中负责对画面效果做实时把控。动态调整摄像机参数、色彩等，与灯光效果配合，使画面效果始终保持在理想状态。
此次演唱会，调色总监将不同型号的35个机位做好一致性匹配，之后进行了风格化处理。针对人物特写机位，轨道机位、飞猫机位、全景/大景别机位、斯坦尼康机位等都分类做出细致调整。力求画面精致通透，营造氛围感与意境感，调色团队用艺术结合技术，高质量再现晚会现场的绚烂与震撼。
《江苏卫视2023跨年演唱会》幕后人员（部分）
导摄团队
导播：李庆文
副导播：黄建
导播助理：王绍斌，卢笛
摄影指导：姚竣引
摄像统筹：薛丹，崔幸
摄像：江苏卫视摄像科，卡特影像，巴夫传媒，王菲，李劲松，仲煜，王琦，杨乐，王海庆，程凉，王赛，金睿，陈钟，纪安全，马宁，王邵斌，胡全好，袁程，陶玉波，邓忠旺，张惠，文强，李凯，王子剑，吴肖俊，姚谊，周宇龙，李自彬，朱水雄，罗盛鸿，黄剑辉，彭杰，任浩萱，汤卓，彭俊熠，张俊涛，张锐，安冬，张羽，郑旭峰，张福顺，赵悦
长沙卡特影像文化传播有限公司
北京巴夫文化传媒有限责任公司
视频技术团队
张航、吴英露、徐徯、王梦斐、陈伟、朱高翔、金文龙、仲翔、龚承波、陈永祥、范军、杨融、陶君文、李君、朱立、余新波、周红飞、方晓峰、曹海涛、嵇佳东
音响团队
音响总监：金少刚
音响工程总监：张小年
FOH调音师：徐振、杨波
Monitor调音师：薛鸣
音乐混音：李军、章寅
播出终混：侯大伟、葛健
音响统筹：侯大伟、黄晨
音响技术：翟高峰、吴航、顾浩、陶子文、黄佳林 毛柯帆、董有华、冯浩、靳承达、朱前军、侍浩善 、杨傲、张可可、王鹏豪、门齐、杨泽承、简永康 、赖燎原、邓卓文、李文豪
江苏广电总台技术运维部
音响工程：
南京奥斯泰视听科技有限公司
南京乐尔文化艺术工作室
音响技术支持：
传新科技 d&b大中华 华汇音响
