演讲嘉宾丨訚军

文字整理丨张家维

文字审核丨訚军蔡敏

编者按：本文为訚军先生12月9日在“预见2023暨攀成德第六届建筑业年度论坛”上演讲的速记稿，文字略有删节，经其本人确认。

各位领导、各位专家、各位朋友：

大家上午好！

今天我跟大家一起就设计工具的应用做一次交流，交流的内容主要是四个方面，第一个方面和第二个方面是关于CAD和CAD+的内容，主要是回顾性的，做一些简单的介绍，第三部分和第四部分关于BIM和BIM+的内容，跟大家做详细的分享。我本人是建筑行业的一个老兵了，大学毕业进入央企，这些年一直在建筑领域，做过工程总承包，做过房地产开发，后来也做过装配式建筑和数字化，近10年以来，我把主要的精力放在装配式建筑和建筑企业的数字化领域，尤其是BIM的研究方面，所以有一些心得和体会，今天跟大家做一些交流。

第一次创新：CAD进入设计领域

设计领域的第一次创新是CAD进入设计领域。我是90年代初上的大学，那时候我们设计师又叫“趴图板的”，对于现在的年轻设计师来说，这个记忆已经远去了。当初我们上大学的时候，建筑制图是一门非常重要的课，也是很辛苦的课。我记得当时我们的描图笔有0.1、0.2、0.3、0.7、0.9的，其中0.1的描图笔必须买德国的，因为用国产的就会堵，放了5分钟、10分钟就描不出图了，1支0.1的德国描图笔比其他规格的5、6支国产描图笔的总价还要多，可想而知，在那个年代，我们这个行业是有多落后。

在我上大三、大四时，CAD开始引进到中国了，设计院开始导入CAD制图，当时也给设计师带来了一些痛苦，一些老设计师很不适应，年轻设计师用CAD还相对顺畅一点。那时候CAD画图的效率并不一定特别高，甚至还不如很熟悉的手绘，但是带来的好处的确是很多的，比如图纸精度高、图面美观整洁，尤其是成果存储方便，用几张光盘就能把一个项目的图纸拷走，不像原来，设计师不管去哪里都要背一大捆图纸。CAD进入到我们设计领域还没有多长时间，大概到1996、1997年，很多省属设计院和一些大型设计院基本上都开始用CAD绘图了。我记得到我大学毕业刚开始工作时，收到的图纸中，大院的图纸基本上都是CAD绘制的了。

第一次普及：CAD+专门工具

▌1. 专门二开CAD插件解放了所有专业工程师

CAD很快就进入设计领域了，尤其是在中国，我们进行了国产化，进行了大量的二次开发，其中绘制施工图、建筑方案图就有很多专业的CAD插件，建筑、结构、水暖电、日照、采光等都有大量的二次开发，专业工程师用起来比原来直接用美国的CAD软件要好用得多，比如卫生间、厨房、楼梯等，原来画图的时候很费劲，要一笔一画的去画，这时候已经有了丰富的标准化图库，可以直接调用过来，极大的提升了画图效率。

▌2. 结构计算软件解放了结构工程师

我们国内的建科院做了PKPM建筑结构软件，我是学结构的，结构计算是非常难的，但那时候大部分建筑都是多层、小高层，30层的高层建筑比较少，异型结构的建筑也比较少，所以结构计算相对来说就没那么难。随着经济的发展，建筑结构也越来越复杂。到今天，没有以有限元为基础的建筑结构计算软件是不可想象的，所以，结构工程师得到了极大的解放，他们可以把更多的精力放在结构方案的选择和设计方面，结构计算的精力就解放出来了，交由专业的软件来完成，到今天，不可能有人再回到手工计算的时代去做结构计算了。而且，目前的以有限元为基础的结构计算软件效率也非常高，算出来的结果也非常准确，我们建筑领域的设计师享受到了红利。

▌3. 渲染软件解放了建筑师

建筑渲染软件大量投入使用后也极大的解放了建筑师。我记得在90年代，我们有一个设计院院长说，他们院有一个设计师做三维效果图的能力非常强，院里希望他能带几个徒弟，但是他不愿意带，白天在办公室只干其他活，晚上回到家才去画效果图，因为不想让别人学会，害怕“教会徒弟饿死师傅”，所以他在设计院稳稳当当的坐在建筑师的主要位置。在我们那个年代考建筑学专业，除了学习成绩之外，更主要的是有没有学过美术，那些没学过美术、徒手绘图水平比较差的学生考建筑学专业是很难考上的。不会画画基本上只能学结构专业，所以跟结构设计师相比，建筑设计师明显要高一档次，因为它既是设计，同时还带有艺术性。当然，学建筑学专业的成本也高得多，很多学校的建筑学本科要读5年，结构只要读4年。但是，后来有渲染软件之后，一些中小设计院基本上都不自己去画效果图了，大型设计院的效果图可能也是交给第三方公司的。很多做效果图的公司都是用了3D渲染软件做渲染，设计师只要讲清楚要怎么渲染，效果图公司就能做精细的建模渲染，所以很多设计院的渲染工作都已经交给第三方了。

CAD从出现到大规模应用是这么一个大致的过程，当初也有一些痛苦的过程，老设计师在CAD刚刚导入时不适应，后来慢慢的随着当初的一些老设计师逐渐退休了，年轻设计师全部都用CAD了。放到今天，我们这些年轻设计师，不让他们用CAD是不可想象的事情，但是在CAD刚导入的时候，也是有争议的，一些老设计师认为“用电脑慢慢地画还不如我手画来得快”，放到今天就没有任何争议了。一个事物从创新到普及是需要一个过程的，创新的产品刚刚出现的时候，大家在理论上会认为它非常好，但是真用起来是不容易的，创新产品一旦成熟到大家都喜欢用的时候，产品就一定要不断地磨合、二次开发、国产化，才能提高效率，大家用起来觉得好用了、容易用了，用起来有红利、有甜头了，才能大规模的普及。我跟大家简单的回顾了一下建筑工具的第一次创新，从几千年以来的手绘到计算机绘图是第一次创新，大量的国产化软件开发应用才算真正得到了普及。

第二次创新：BIM进入设计领域

后来我们进入了BIM阶段，BIM进入设计领域也费了很长的时间。

BIM一进入设计领域，大家就都觉得这是个好东西，因为我们原来都是二维图纸，尽管有一些三维的效果图，那也只是大致看一看，真正在建筑内部都是用的二维图纸，二维图纸是一种高度抽象的工程语言，不是一种能跟外行进行交流的语言，但是，恰恰在建筑领域，很多对建设工程有决策权的领导或投资机构，他们都不是学建筑专业出身的，所以是看不懂图纸的，导致设计院交给他们的图纸，只能让公司的专业人员去看，真正到了决策阶段，还不能知道最终盖出的楼是什么样的，所以经常导致边盖边改，我们原来叫“三边工程”，这不仅对工程建设的效率造成影响，项目的投资也很难控制，对投资决策就会造成很大的影响。如果我们交了20万元去买一辆车，绝不可能出现收车的时候卖家告诉你“造车我多花了5万元成本，所以我要卖25万元”，你是不可能接受的。只有在工程领域，投标时是5000万的工程，结算时变成7000万，变成1个亿都是有可能的，就是因为前期的设计无法完整、准确、直观地表达所有的工程信息，导致决策不准确，只能在过程中不断地修改。

BIM出来后，它是三维的，不仅仅是看建筑物的表皮、看一个楼大体长什么样，还能看到内部的任何细节，能看到隐蔽部分，把大量的形象信息跟数据信息高度结合到一起，这时候，我们的同行，行业的专家，尤其是有远见卓识的专家，不约而同地认为“这是个好东西，我们一定要大量地推广”，所以BIM进入到了设计领域。

▌1. BIM的技术优势

我们的设计同行，大家都能感受到BIM是个好东西，我这里也提炼总结了BIM的优点，比如可视化好、协同性强、模拟性高、连贯性好。当然，因为我自己这么多年一直在房建领域工作，在市政、路桥、隧道等领域我个人也不太熟悉，所以今天讲的案例和场景基本上都是房建领域的，包括住宅和公共建筑。

可视化优。BIM可视化非常好，可见即所得，极大地解决了设计成果与外行人员的交流沟通问题。作为设计师来说，一个楼设计成什么样子，我们心里是有数的，但是如何准确地跟非专业人员交流呢？这个难度是非常大的。有限的图表和效果图是无法帮助我们完整地把设计成果跟外行交流的，而外行经常是决策者。有了BIM做设计后，不仅仅是外观，项目的每一个角落都可以跟非专业人员交流清楚，如果有什么问题，就能在图上改进，等到建设时，不做任何改动就可以直接把一个楼盖完，并且是甲方心目中想要的楼，这在以前是很难想象的，现在如果真正用好了BIM，这个可能性是有的，并且在很大程度上是可以实现的。

协同性强。我记得在70、80年代的手绘阶段，各个设计院的图纸会审做得比较好，因为那时候的楼本身就不大，设计费相对于建设成本也比较高，设计院的地位就比较高，工期相对来说没抓那么紧，所以一些老专家对审图的把关是比较好的。随着经济的发展，尤其是房地产进入火爆时期之后，开发商、业主对出图的效率要求越来越高，甚至近乎苛刻，有些大型设计院、优秀的设计院在图审阶段还是比较严格的，但是有一些小型设计院，尤其一些草根设计院，在图纸会审阶段花的时间和精力就比较少了，甚至签个字就过去了，导致图纸的协同性很不好，出现土建和水暖电互相“打架”的情况。如果开发商比较强大，自身的设计管理能力强还好，如果开发商的图纸管理能力不太强、设计管理能力不太强，要由施工企业/总包企业做图纸会审的话，难度就很大了。施工企业的时间也很有限，所以经常出现项目边干边改，尤其是在地下室，会出现土建和机电互相碰撞，施工完成后的净高达不到2.2米，甚至底下过人停车都有问题，就要做中途修改，这种情况比比皆是。如果我们用了BIM技术，土建、机电能协同审核，审核效果会比图纸审核更好。

模拟性高。通过三维模型进行太阳辐射、风环境、日照等不同环境下的模拟，更能帮助我们找到最佳的设计和施工方案。

连贯性好。我们如果能从设计到施工，一直到运维等全阶段用好BIM模型，把数据都挂到BIM模型上，建筑物从产生到建造、到建成、到运营的全阶段各环节产生的数据，我们都可以随时调取并进行分析，数据就不会变成孤岛。数据一旦变成散落的信息，查找起来就会比较麻烦。

▌2. 不断创新发展的BIM

BIM的优势这么明显，那么BIM的推动是否像二维时代CAD取代图板那么一帆风顺呢？我们继续往下看一看。

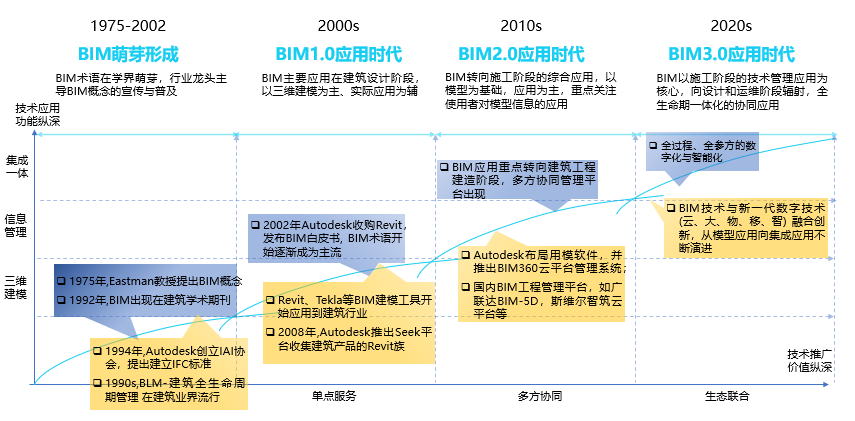

图1 BIM的发展历程

1975-2002年BIM萌芽期。BIM最早是在1975年由美国乔治亚大学的Eastman教授提出来的，所以BIM行业把他称为“BIM之父”。1975年就提出来了，这个时间是很早的，为什么这么多年一直得不到应用呢？因为它受很多方面的制约。在图形软件方面，我们中国是比较落后的，到今天用的绝大部分图形引擎都是美国的。BIM是三维模型，它跟二维图纸不一样，即使是二维的CAD，我们中国原来都一直用的美国Autodesk公司的，现在我们中国已经有一些二维图形引擎了，但三维引擎基本上都是进口的。三维引擎如果没做好的话，BIM的发展是很难的。

2000s的BIM 1.0应用时代。2002年Autodesk公司收购了Revit公司来做三维建模，这是一个重要的节点。在二维时代，Autodesk公司基本上是全球独霸，按道理，它是最有能力也是最有条件做三维软件开发的，结果它没开发出来，而是收购了Revit，这说明三维图形引擎开发的难度之大。2000年左右，BIM在美国就开始比较流行了，我国从2006年开始引入BIM， 2008、2009年开始在工程上才有一些单点的应用。

2010s的BIM 2.0应用时代。直到2010年之后，BIM这个词汇在我国工程领域才提得比较多。之前大家一提起BIM就以为它只用在设计领域，在2010年之后BIM转向施工阶段的综合应用，以模型为基础，应用为主，重点关注使用者对模型信息的应用。

2020s的BIM 3.0应用时代。这一阶段BIM以施工阶段的技术管理应用为核心，既用在设计领域，又用在工程管理领域，还用在施工领域、运维领域，实现了全生命周期一体化的多方协同，进行了多方的生态联合。BIM在这个快速发展的过程中，应用面越来越广，应用的价值越来越大，但是它能不能像CAD一样快速的全面普及呢？现在看来，这个问题还不能轻易的下结论。

▌3. BIM现阶段所面临的困境

大家都承认BIM好，建设部的原副部长易军部长讲过一句话“未来谁掌握了BIM，谁用好了BIM，谁就拥有建筑业的未来。”不管这句话是不是100%的准确，至少说明，建设部高层、国家高层都认为BIM是一个非常重要的设计工具。不知道我们在座的各位专家、各位同行，你们对BIM的落地情况感受怎么样？根据我跟很多同行的交流，现在的BIM还是处在“阳春白雪、曲高和寡”的阶段，真正落地还是比较难的，主要原因是投入成本太高。设计院用好BIM，红利不大，但是推广难度比较大，这有点像CAD刚进入设计领域时的情况，大家都知道好，业主也都想要，但业主又不想多出钱。现在除了招标文件中规定“必须要用BIM、必须提交BIM模型，不提交就不能中标”，设计院就不得不做BIM，如果甲方在招标时不做要求，设计院很少主动去做BIM模型；或者是业主规定“建模的情况下，增加5-10元/平方的设计费给设计院”，这种情况下，也有设计院做BIM。所以BIM现在的情况是怎样的呢？它是一个好东西，但是成本比较高，成本高就导致它的推广普及有一定的难度。这是我的大致感受，不知道各位同行，你们的感受是不是这样？

第二次普及：BIM+的推进

▌1. BIM+二次开发

遇到了推广普及难的情况，我们的思路就会回到当初的CAD阶段，因为路径沿袭或路径依赖，我们就会进行二次开发。二次开发有两个方式，第一种方式是做大量的构件库，比如墙、楼板、楼梯、阳台、门窗、栏杆等等，涵盖建筑、结构、暖通、给排水、电气、园林、施工等专业构件，每种部品部件都建大量的图形库、模型库，三维建模时可以直接从图形库、模型库中把部品部件的模型调出来并组装形成一个BIM总体模型，这符合国内工程师的使用习惯，能缩短建模时间，提高模型绘制效率。目前广联达构件坞、红瓦族库大师、品茗云族库等都在做这方面的开发。第二种方式是开发插件，现在也有一些专业公司在做插件的开发，比如橄榄山翻模插件、品茗HiBIM土建机电插件等，这种方式也能提升效率。不管是哪种方式，跟二维时代相比，BIM都明显提高了建模效率，但是我们依然觉得成本比较高、出来的成果不够好，依然是难学、难推、难普及。

中国图像图形协会有一篇文章提到“目前的BIM模型，更多的是用于投标，用于给领导汇报。”可见，BIM模型在工程上的价值还远远没有充分发挥出来，BIM的应用也是远远不够的。

▌2. BIM+AI

我们在BIM领域研究了很多年之后就在思考，如果参照驾驶领域的无人驾驶技术，能否以数据为基础，让计算机“自己思考、自己建模”？我们在确定“建一栋什么样的楼”时，前期提供足够的数据，然后让计算机在图形引擎上进行数据输入，自己建模，这样能极大的减少设计师的工作量。设计师过去把大量的精力用于画图，现在把大量的精力用于画模型，这就有点本末倒置了。设计师的主要任务、主要职责是什么？应该是设计方案的确定，不管是建筑方案，还是结构方案、机电方案等等。用手完成的工作要大量减少，因为用手完成的工作价值低，而用脑力完成的工作价值高，所以要让设计师把绝大部分设计时间分配给用脑力的工作。如果因为有一种新的工具导入，让设计师压缩用脑力工作的时间，把大量时间放在用手去完成的工作，这就是本末倒置。

所以我们在思考，有没有可能在前期用好设计师在二维阶段的图纸，让计算机直接读取图纸，然后自己建模？从投资决策阶段、设计规划阶段，到建筑施工阶段、运维阶段，只要有足够的数据，就可以让计算机自己干活。计算机最大的长处就是做重复的、巨大的、海量的算量的事，它缺少的是思考能力，至少目前的AI还是弱人工智能的，还是人在思考，我们把人思考的结果变成算法，把算法交给计算机，让计算机依据“算法+数据”出成果。

我们做完所有的二维设计后，把数据传递给计算机，让计算机进行三维建模，这样的模型就能保证图模一致。虽然目前全国绝大多数省份提出来的要求是要有BIM模型，但是广东省的政策文件中已经率先提出要图模一致了。根据我们的经验，即使通过二次开发、构件库来组装模型，要达到图模一致的难度也是很大的，内部的结构还好一点，外部的异形造型部分，通过构件库来处理的难度是非常大的，所以我们就想到通过AI的方式。

（1）建立数字模型，实现三维全息展示

计算机建模，不管是建简单模型，还是建复杂模型，理论上应该是一样的，建出来的模型精度高、速度快、成本低、应用广。但是BIM什么时候能得到快速应用呢？所有的设计院，既要提交二维成果，也要提交三维模型，提交三维模型基本上不需要多付出太多成本，并且效率也能得到保证，在这种情况下，BIM才是真正的在设计院用好了。然后把模型传递给施工企业，施工企业在设计院的模型之上，把施工阶段产生的各种数据链接到一起，施工结束后，既提交一个经过各方验收的施工模型（模型跟实体建筑物是高度匹配的），又能把建设、设计过程中产生的各类数据全部挂在模型上交给运营方。运营方既有设计和建设阶段的数据，也有运营阶段的数据，就意味着这个楼从设计、施工到运营，全生命周期的70-100年时间里产生的数据全部都是无缝连接的，全部都是完整无缺的，这样任何时候需要对建筑物进行重新布置、装修或内部改造，都能有完整的数据作为依托，这时候BIM就真正产生价值了。如果单个建筑物的数据是完整的，那就为数字城市（CIM）提供了极大的底层数据支持。但是，从今天的情况来看，BIM显然还远远没有达到这个程度，那么，BIM什么时候才能达到这样的程度呢？我们拭目以待。

（2）提升施工图审核质量

如果BIM模型是精准的，那么设计院审图的压力就会减轻很多，基于这个思维，我们做了很多研究。我前面提过，由于现在的工期都比较紧，设计费用压得比较低，所以在图纸审核方面，有不少设计院是打了折扣的。就我们目前所接触到的各种各样的设计图纸，没有质量问题的图纸是非常非常少的，但是恒大和碧桂园的图纸是目前房地产领域里图纸品质比较好的，为什么呢？我想主要是因为它们建筑的标准化程度非常高，如果在某个区域，某个楼栋发现了问题，问题就会被反馈到总部，总部就会进行整体修改，所以它们的图纸精细化程度是最高的。

根据计算机的识别，我们认为目前恒大和碧桂园的图纸是比较好的，错误相对较少，即使是错误相对较少，它也有错误，这说明我们建筑行业是一个特殊的存在，我们买的所有的住宅，不管是1000万/套的、还是100万/套的，放在制造业领域，都是不可接受的，都是买的样机。我们买汽车，买空调时，拿到的都不是样机，只有经过各种调试、各种测试，非常精细的产品才能投入市场。我们的国产大飞机C919，制造了第6架才拿到试航证，6架都是不能拿出来卖的样机、工程机。只有我们建筑领域，每一栋楼都是样机，每一套图纸都是用了1次之后就不用了。房地产公司，尤其是高度标准化的房地产公司，它们才有一些制造业做产品的意识，所以图纸错误相对来说比较少。我们可以通过BIM审核图纸，只要把我们国家目前的规范用数字化植入进去，然后与我们的BIM模型进行比对，有问题就自动报错，BIM是有这个功能的。

（3）让工程算量更精确、快速

建筑施工领域有一个重要的痛点是工程量计算的问题。我们处在二维时代时，是出不了完整工程量的，因为按照国家的计算标准，我们的工程量既有长度单位，又有面积单位，还有体积单位，比如，楼梯的平面面积，图纸上都有清楚的表达，但是竖向和斜向的面积，图纸的表达就不准确、不直观了，体积在图纸上就更无法表达了，需要进行二次计算。为什么工程领域的报价跟最后结算的造价有很大的区别呢？其中一个重要的原因就是工程量计算的难度很大。

理论上，三维模型出来后就应该能自动出来精确的工程量，因为一个模型建完后，这个模型的体积是能自动计算出来的。标准的体型，比如长方体、正方体、圆锥体等，都有精确的计算公式，如果不是标准体型，是异形的，通过图形引擎（微积分内置）也可以算出准确体积。只要不是仅仅拿出来“作秀”的模型，精确的BIM模型是能极大的解决工程领域工程算量问题的。

（4）支持建筑产业数字化应用

如果BIM模型是精准的，我们就能解决设计、运维、施工、咨询很多方面的应用，同时可以极大地支撑数字城市的应用。数字化城市的底层技术是智慧城市，智慧城市的底层技术是BIM，既有房建的BIM，也有道路、管网等所有基础设施的BIM，它们一起组成数字城市的硬件，再把服务加载于硬件之上，数字城市就形成了。我们现在构建数字城市时，服务的内容做得比较多，真正把所有基础设施数字化的难度很大，工作量也很大。仅靠过去的技术，想要实现基本上是不可想象的任务。深圳市已经提出“全市所有重要建筑、市政基础设施、水务工程项目建立BIM模型并导入空间平台”，这是一个海量的工程量，如果没有技术的创新，不知道要多长时间才能完成。

BIM+AI能做出准确的工程量计算，能进行准确的工程审图，能支持数字化的应用，这时BIM的价值就能得到极大的发挥，不仅仅是拿出来秀一秀、看一看而已。

▌3. BIM+AI产品展示

（1）BIM 4S云服务：高精度展示、智能化审图、精准化算量、数字化应用

中国有很多的科研企业在做BIM的研究，我们算其中的一家，我们公司的名字叫“泛一参数”，通过计算机自动读取参数、自动识别参数的方式来建模。我们的服务是基于目前设计师非常熟悉的、用得非常好的二维图纸，二维图纸交给我们之后，我们用1天左右的时间就能交出图模一致的三维模型和准确的工程量清单。当然我们也会做各种各样的应用，可以提供底层模型给外部企业，由它们来进行二次开发。我们的平台叫“泛模王Fastbimer”，这个平台就是基于AI算法做出来的，研究探索已持续多年。不管是建筑物的内部还是外部，不管是可见部分还是隐蔽部分，不管是上部结构还是地下室部分，我们都能做到高精度、全景、全息展示，同时进行精准的算量。

我们现在自动生成的模型是能达到渲染级别的，图2是我们的一个案例，案例中的场地是我们自动配上去的，不是真实还原的，但是场地上绿化、道路的模型是完全精准的。我们进行了图形的解析、各种标注尺寸的解析、文字的解析，利用好目前设计院的二维设计成果，直接出三维图，并且能达到渲染效果图的效果。图2只是展示了外部形象，我们的模型可以在建筑物内部任意部位漫游。

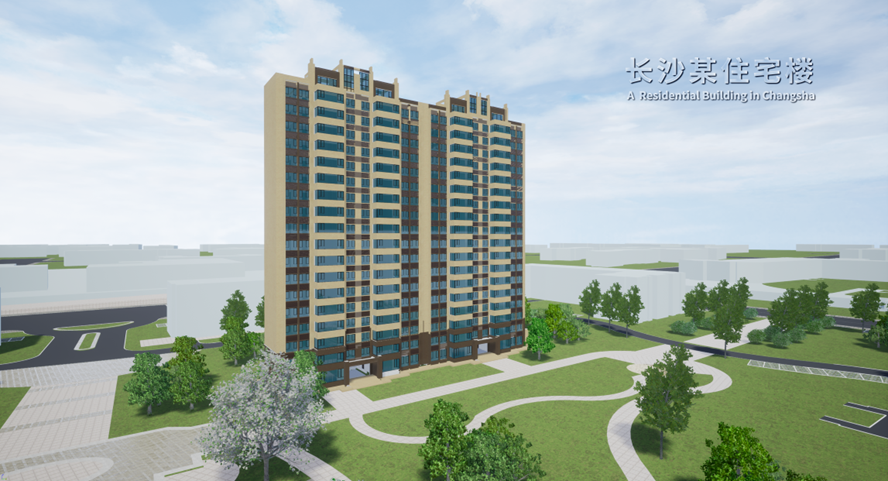

图2 泛模王Fastbimer案例展示-长沙某住宅楼

注：

①项目概况：建面1万㎡左右，地上18层，总高度52.9m；

②服务内容：利用云服务平台，建立BIM模型，进行整体鸟瞰、室内漫游、三维可视化、工程量计算等。

（2）泛模王Fastbimer案例展示

图3是一个公共医院的案例。我们公司的研究院，没有一个人是学美术的，没有一个人会画图，所以图3完全就是通过二维图纸解析出来的。

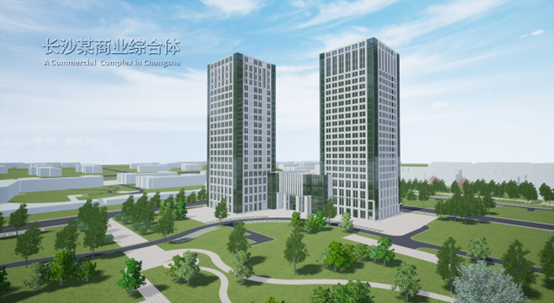

图3 泛模王Fastbimer案例展示-长沙某商业综合体

注：

①项目概况：总建面8.3万㎡，1#栋地上23F，高96m，2#栋地上20F，高93.6m，配套商业裙楼及两层地下室；

②建模难点：全玻璃幕墙结构；壁柱等构件多样复杂；

③服务内容：建立BIM土建模型，并进行工程量统计，利用平台在网页端轻量化查看。

图4是一个教学楼的案例，这是一个国家的重点实验室，项目的外部和内部都是比较复杂的，里面层高和标高的变化很多。

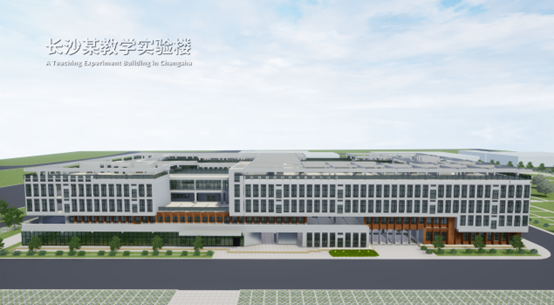

图4 泛模王Fastbimer案例展示-长沙某教学实验楼

注：

①.项目概况：地上4F，地下1F，高度17.4m，建面超2万㎡；

②.建模难点：外立面部分造型复杂，地下室及露台结构丰富；

③.服务内容：建立BIM土建模型，进行整体鸟瞰、工程量统计，利用平台在网页轻量化查看。

图5是模型出来之后自动出的工程量清单，我们基于高精度BIM模型和多种标准规则，云端快速准确地实现工程量计算，为造价师节省90%以上的算量时间。我们可以做到客户当天下班前把二维图纸交给我们，第2天早上我们就能把模型交给客户，同时也可以把工程量清单交给客户。审图部分我们还在进行开发，大概还需要1年左右的时间就能出完整准确的审图报告了。

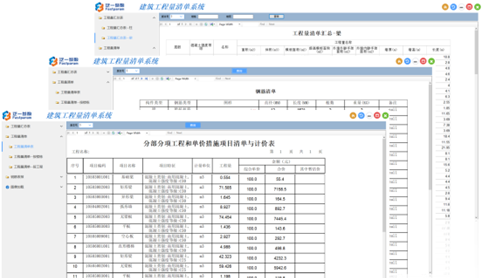

图5 泛模王Fastbimer自动出的工程量清单

（3）泛模王Fastbimer产品介绍

泛模王Fastbimer产品目前还没有对市场正式发布，春节之后就会对市场进行发布，这里我跟大家提前分享一下。

泛模王Fastbimer——新一代三维AI数字建模平台，创新融合BIM+AI+云计算，为用户提供快速精准的建模、算量、审图、渲染等BIM服务。

四步即可完成模型生成及查看，方便用户操作、提升工作效能。第一步“发起项目”，10分钟完成CAD图纸上传。第二步“图纸管理”，4小时完成分图、切图、配置文件等CAD图纸管理操作。第三步“云服务”，泛模王云平台8小时完成解析、建模、算量、渲染，快速生成模型成果，云平台通过AI智能算法自动解析图纸后，按照施工标准，云端自动生成结构、建筑BIM模型，智能分析结构配筋数据信息，自动进行钢筋建模，分析钢筋搭接问题，自动进行避让，连接等钢筋节点处理，钢筋三维化处理，便于钢筋展示与碰撞分析。第四步“成果查看”，在线查看BIM模型工程量清单与VR渲染成果，智能汇总模型数据，实现工程量清单与三维模型的直观表现，构件属性一览无余。领先的钢筋模型透视技术，可实时加载钢筋数据模型，用户可以对模型成果进行在线验收下载。

泛模王专注于为客户提供快速精准的建模、算量、渲染服务。平台基于多种标准规则，智能扣减混凝土量，云端快速生成工程量清单；泛模王可在云端快速实现小区全景模型的高清渲染，并为客户提供多维度的漫游视频。平台还能满足大型复杂项目的个性化建模需求，如玻璃幕墙、铝板外立面、曲面造型结构等，生成的BIM模型支持IFC国际标准，可实现网页端轻量化展示，为用户带来极速流畅的浏览体验。

这就是我们花了多年时间开发出来的AI三维数字建模平台，这个产品好不好呢，还需要以后各位同行给我们多支持，给我们多提宝贵意见，希望我们这个产品能够给大家的设计工作带来新的体验。

最后我们再回顾一下我们设计工具的发展历史（图6）。90年代初期，CAD进入设计领域，我们开始用计算机绘图；90年代到2000年，各种二次开发软件大量落地，所以CAD得到了普及，到今天为止，我们出的成果依然还是以二维的CAD为主。2000年之后，云计算、人工智能、大数据等技术来了之后，我们有了第二次创新，如果没有云计算，海量计算，光靠单台计算机是不可能完成的事情，必须通过云服务才有可能完成，这个技术进来后促进了BIM的发展。

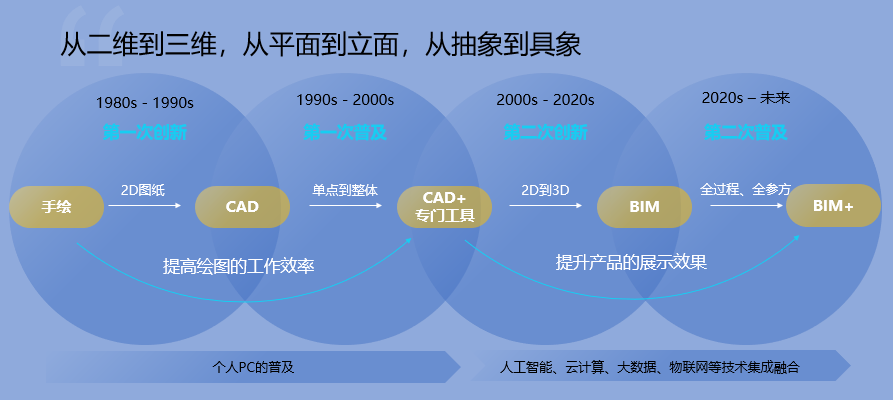

图6 设计工具发展历史
