门是人们进出建筑或空间的必经之路，而电动移门既方便安全又保证了行人通行，还能提升了建筑档次，它的普及率也很高。
有多高呢？连小朋友们的编程课程都有电动移门的内容了（大写的？小朋友竟然学编程？）。
△source：google.cn

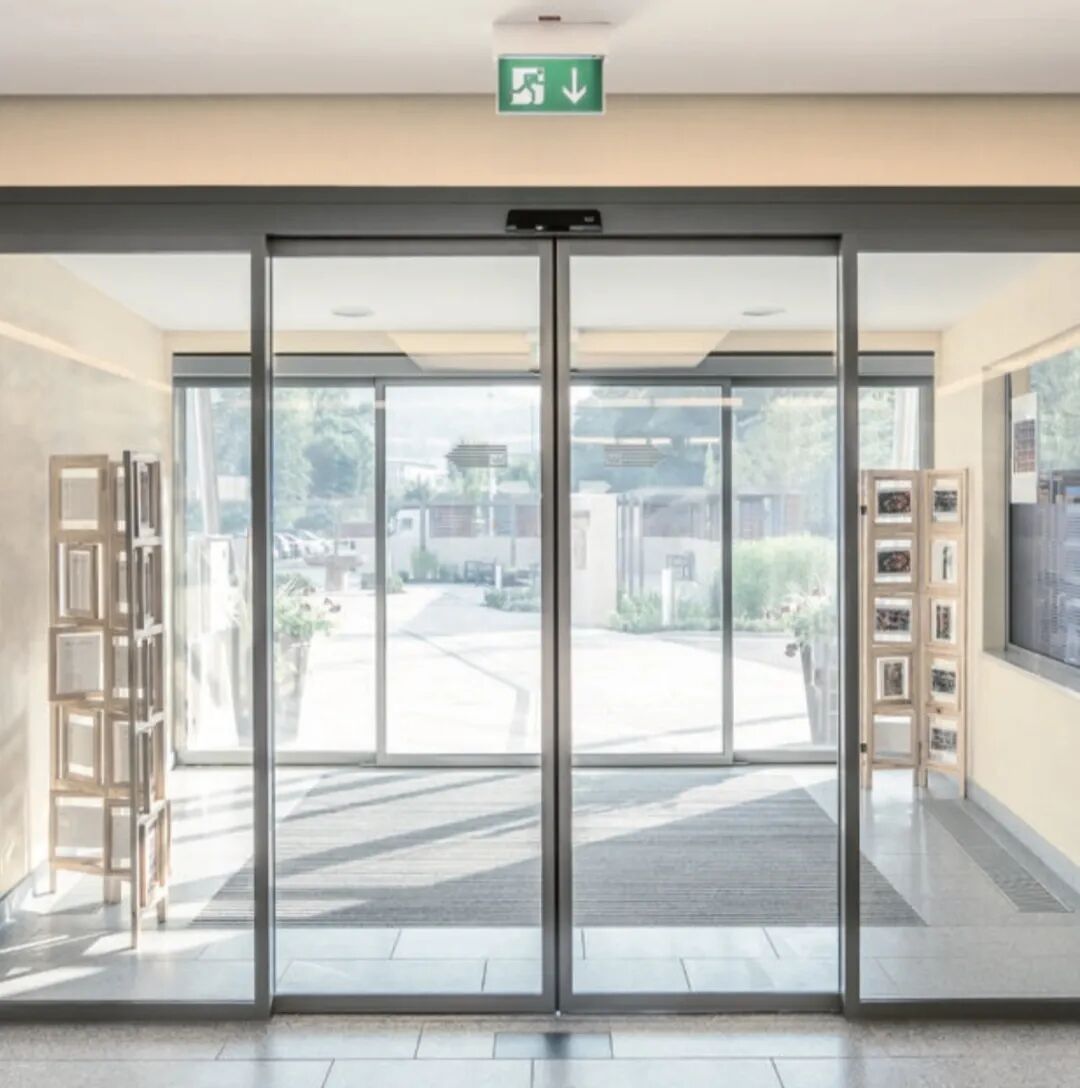

咱们平时最常见、常用的电动移门是标准双开电动感应式玻璃平移门。
接下来，咱们就来聊聊吧：
1、什么是电动移门？
2、电动移门的结构组成及工作原理
3、电动移门的安装工艺
01. 什么是电动移门？
△source：google.cn
1、电动移门的定义
当有移动物体靠近门时，门通过通电设备的感应系统接受指令，来控制门的自动平移开启及关闭，这种门被称为电动移门。
△source：google.cn
2、电动移门的特点

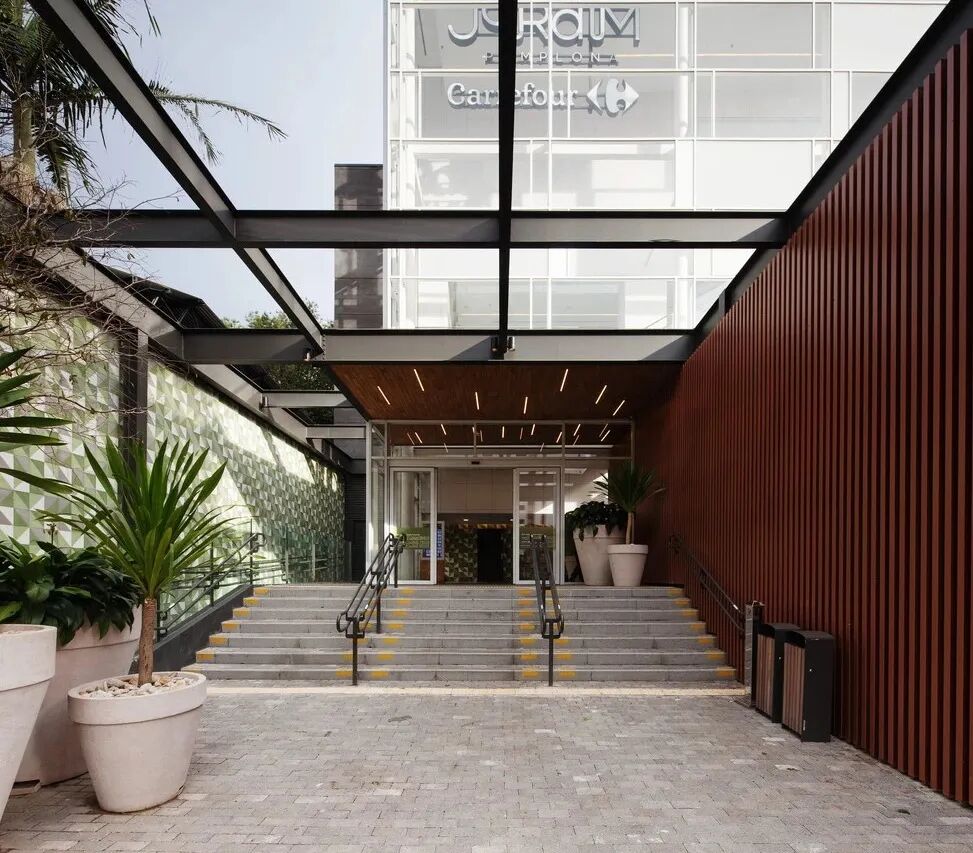

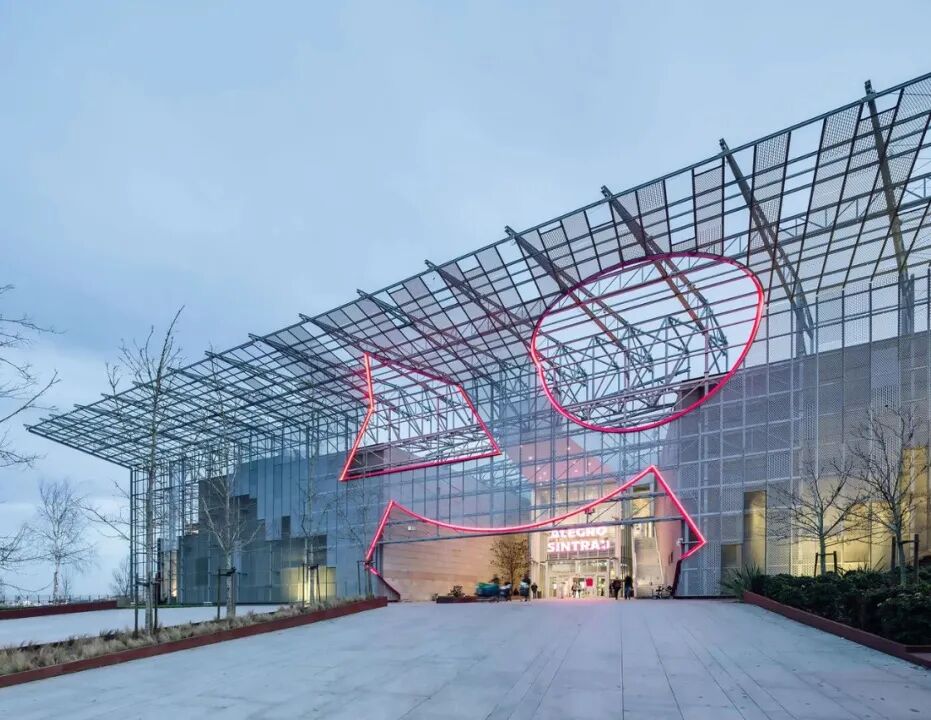

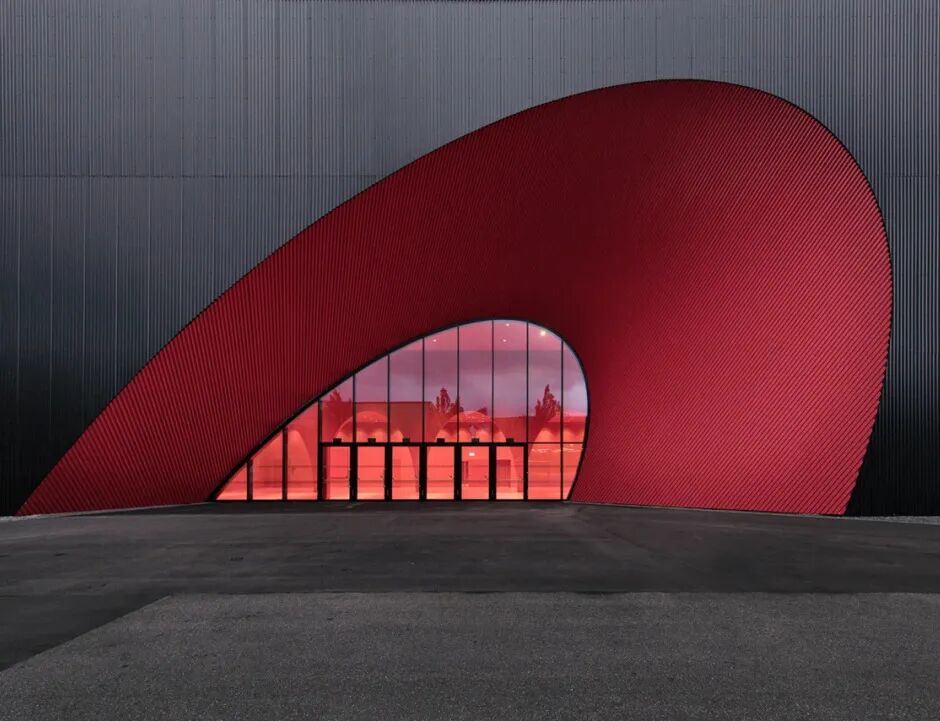

（项目：葡萄牙Alegro Sintra购物中心，摄影：Francisco Nogueira）
a、自动控制，运行安全
b、美化装饰建筑物
c、防风防尘
d、节约能源
e、应用广泛
f、提升门的密闭性
g、减少直接接触，更卫生
3、电动移门的种类
按照活动门扇的形式可分为：有框玻璃电动移门和无框玻璃电动移门。
a、有框玻璃电动移门
有框玻璃电动移门是指有边框的玻璃电动感应平移门。门框材质主要是铝合金、不锈钢等金属材质。

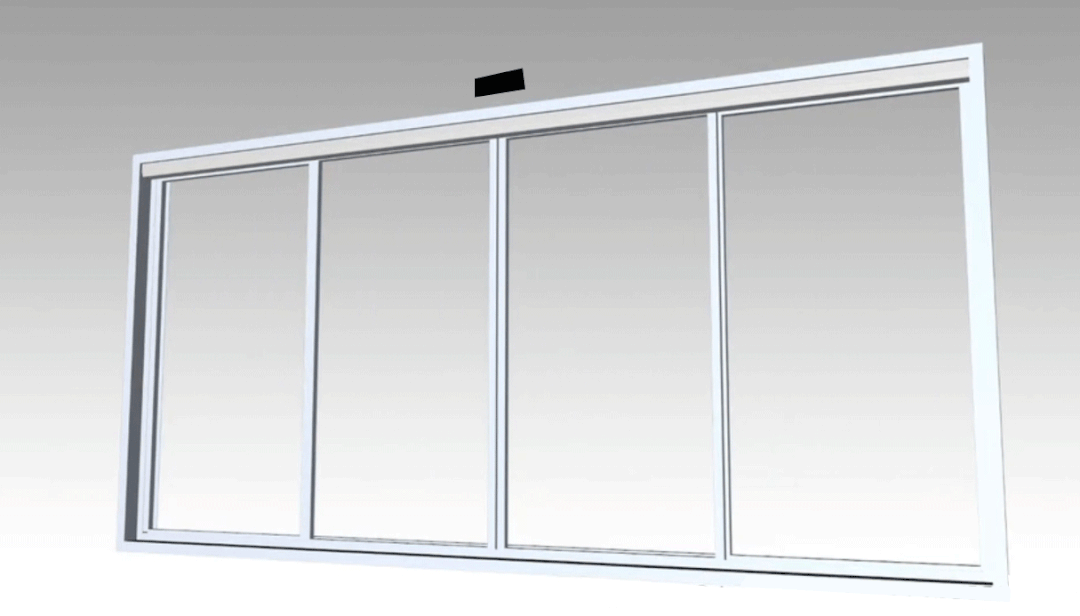

△有框玻璃电动移门示意图

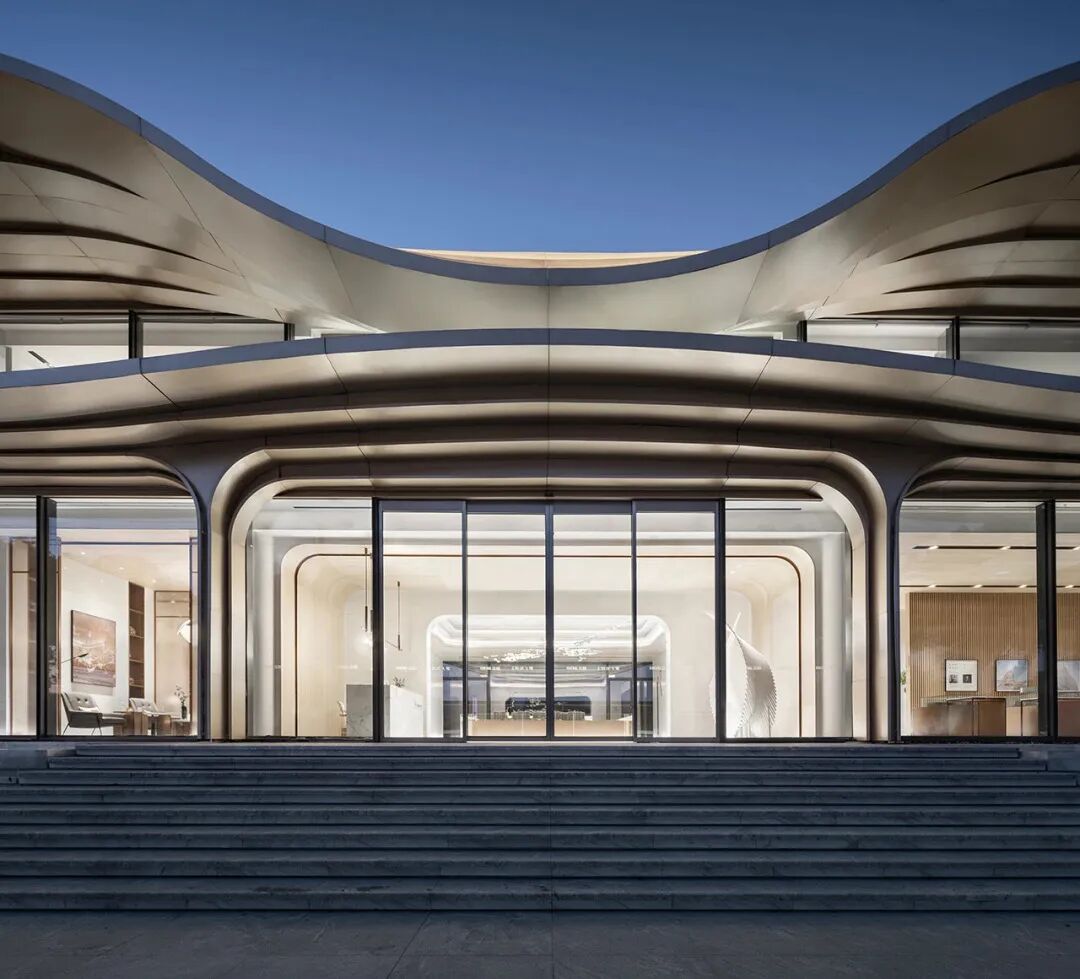

（项目：金昌烟波飞鹭生活美学馆，摄影：吴清山）

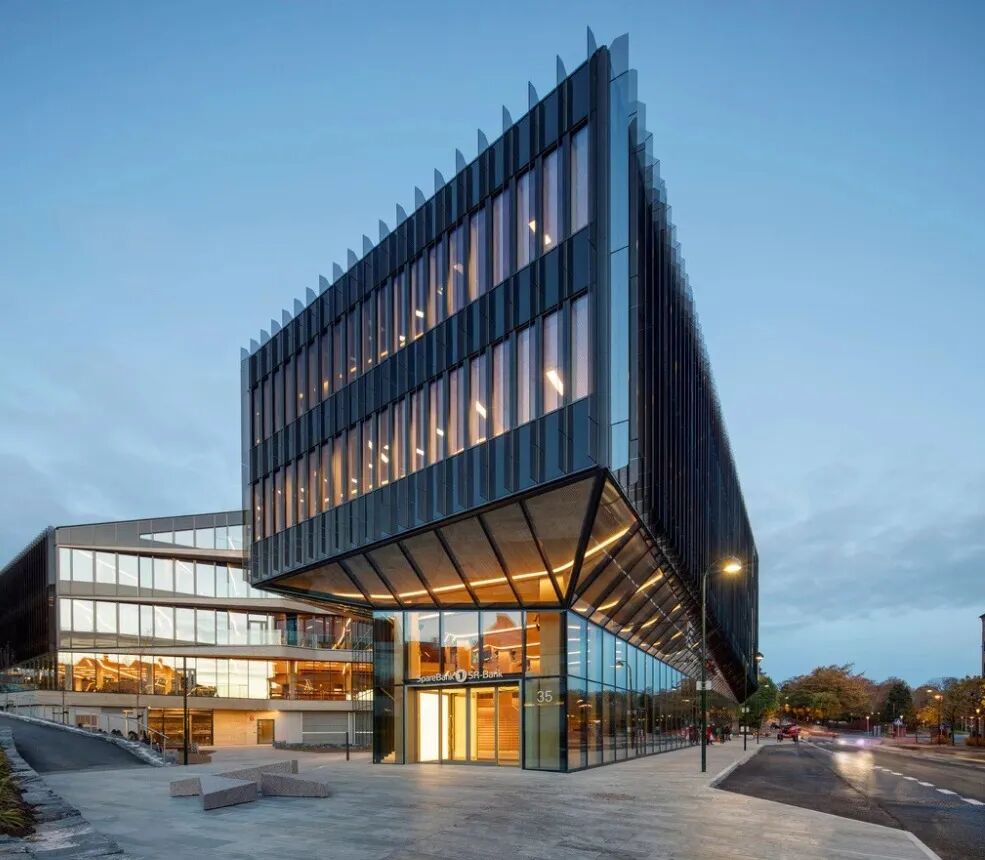

（项目：挪威SR银行新总部，摄影：Sindre Ellingsen）
△有框玻璃电动移门案例
b、无框玻璃电动移门
无框玻璃电动移门是指没有边框的玻璃电动感应平移门，玻璃主要靠吊夹受力。

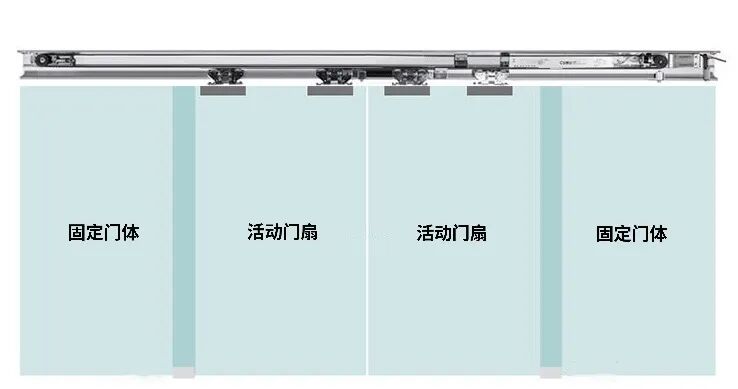

△无框玻璃电动移门示意图

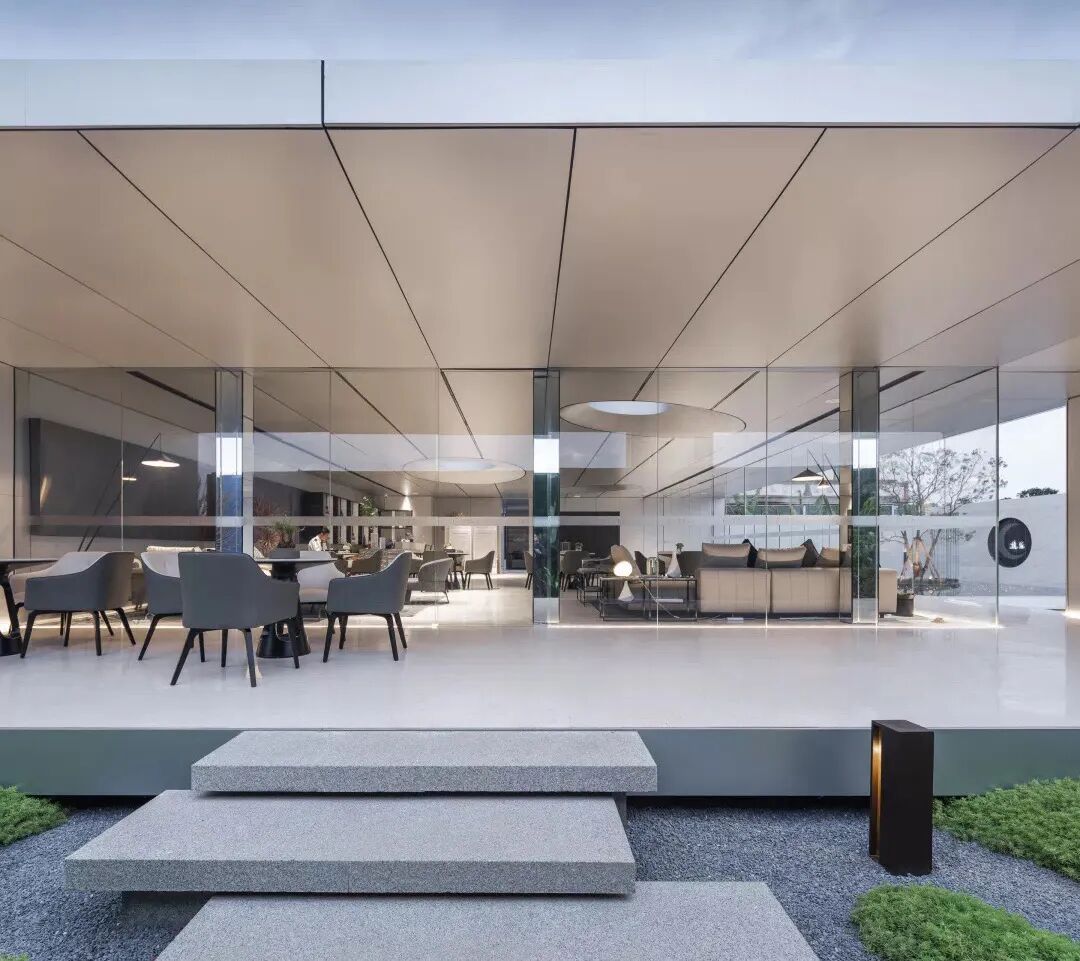

（项目：保利·云上可拆卸售楼部，摄影：山间影像）
（项目：辛德霍恩凯宾斯基酒店，摄影：Ketsiree Wongwan）
△无框玻璃电动移门案例
02. 电动移门的结构组成及工作原理

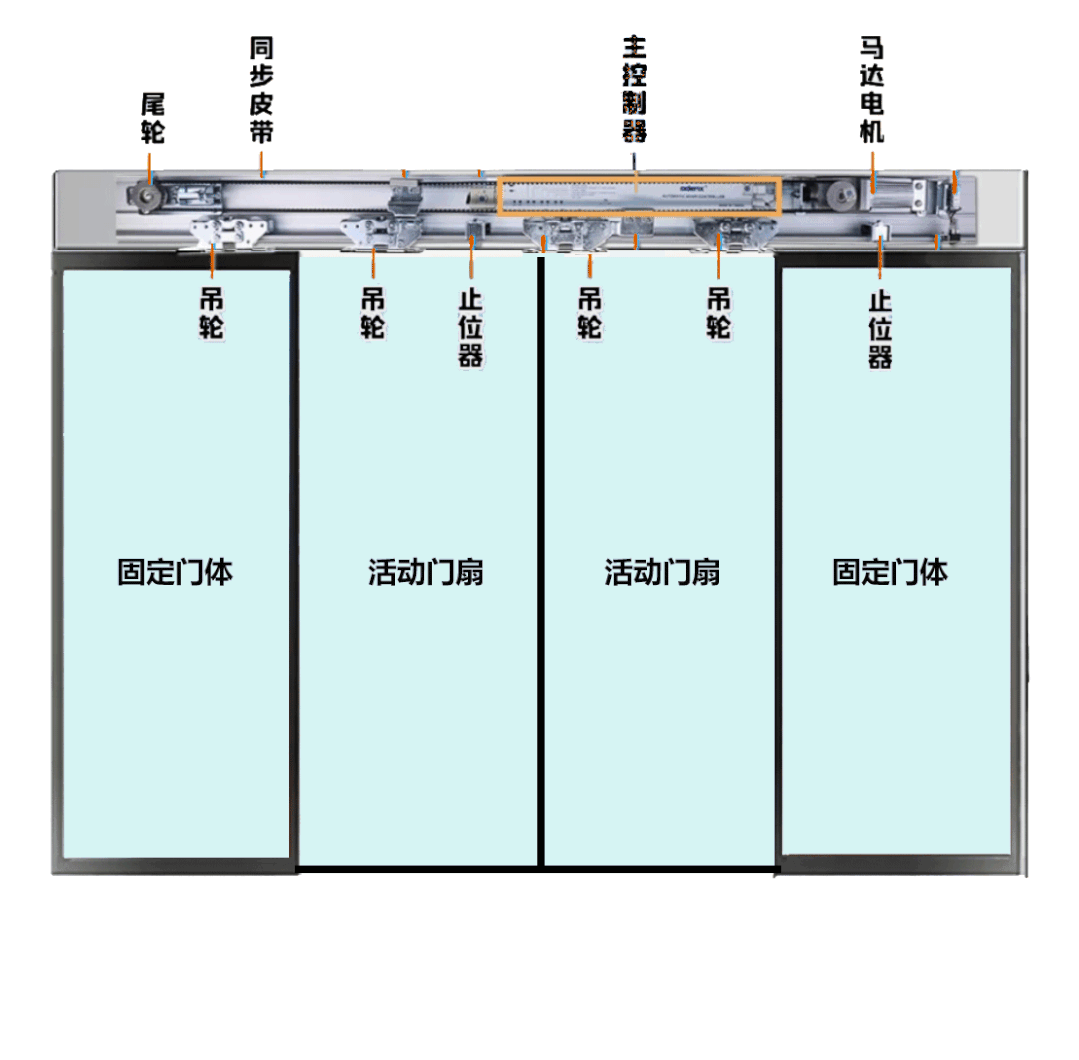

1、电动移门的结构组成

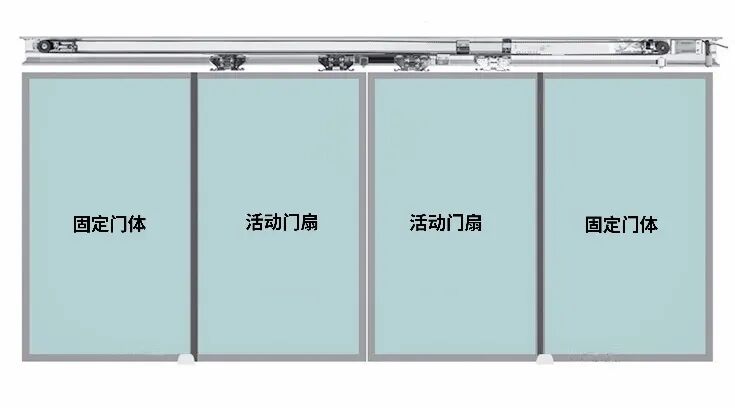

电动移门的结构组成大体分为门体及门机系统2大部分。
门体就是指门本身的结构框架，通常是由玻璃、门框及固定构件等组成。

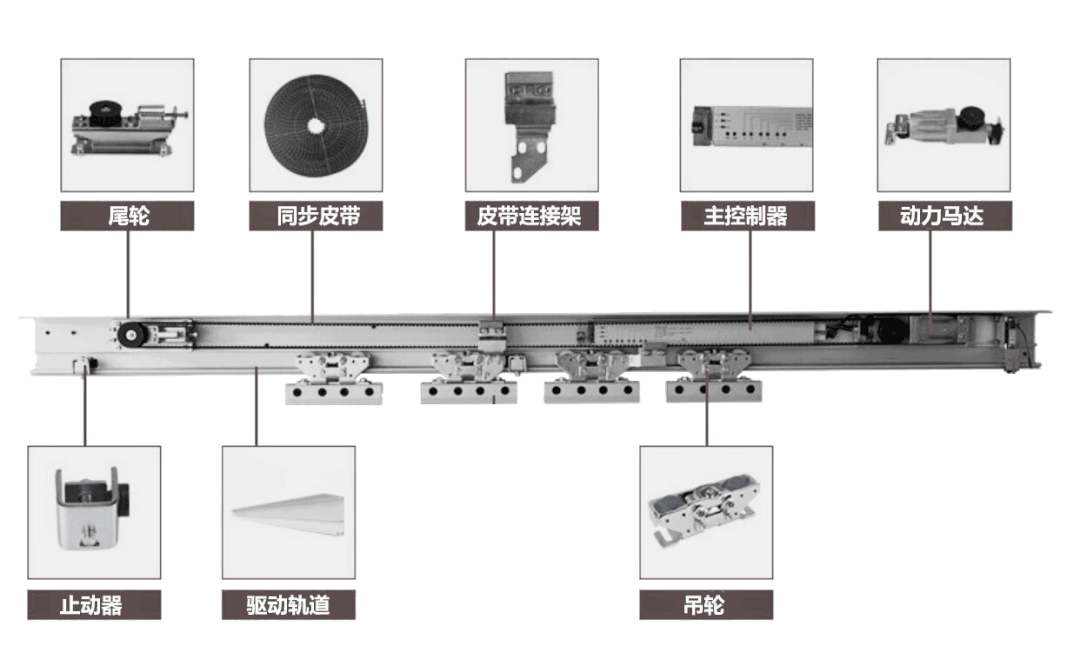

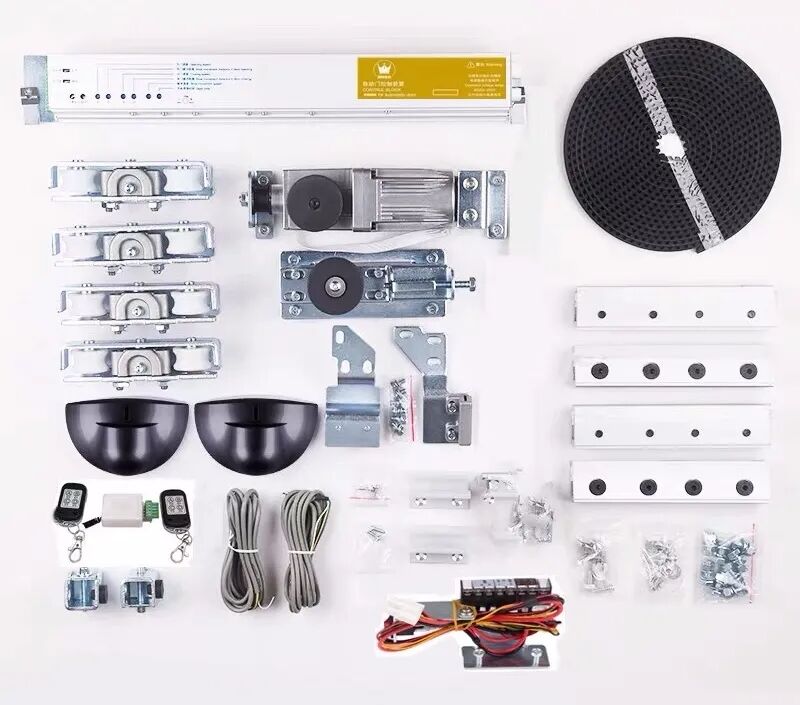

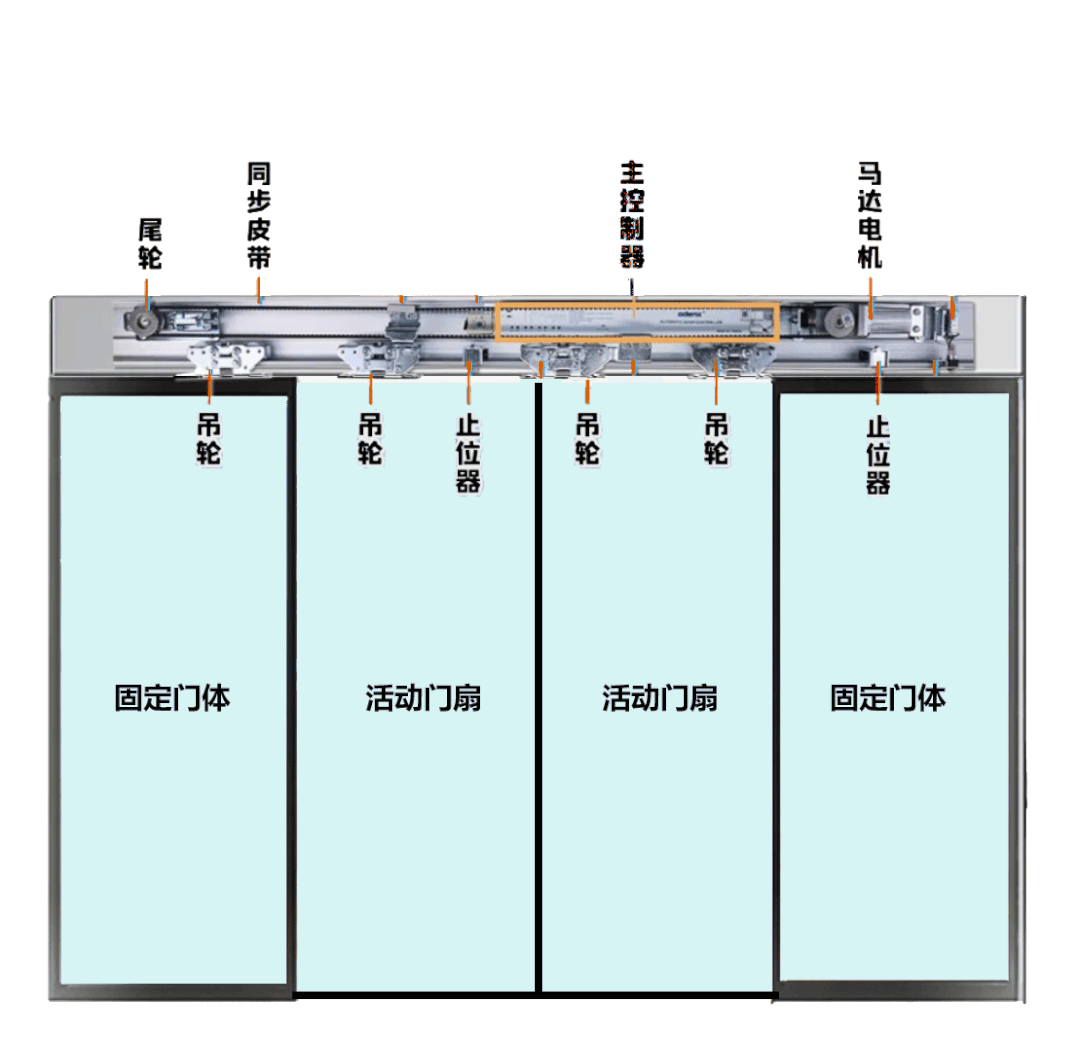

门机系统则相对复杂，主要由感应探测器、驱动轨道（门扇行进轨道）、动力马达、主控制器、门扇吊具走轮系统、同步皮带和止动器7大部分组成。
△source：google.cn
a、感应探测器
主要负责采集外部信号，当有移动的物体进入它的工作范围时，它就给主控制器一个脉冲信号。
△感应探测器
b、驱动轨道（门扇行进轨道）

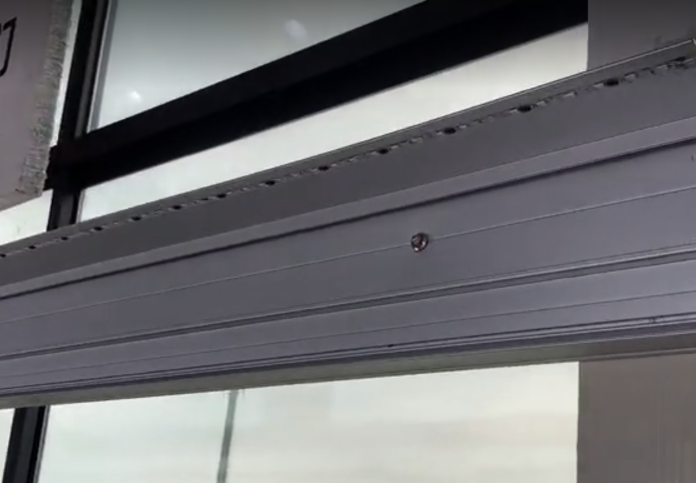

△驱动轨道
△驱动轨道安装位置示意
c、动力马达
提供开门与关门的主动力，控制门扇加速与减速运行。

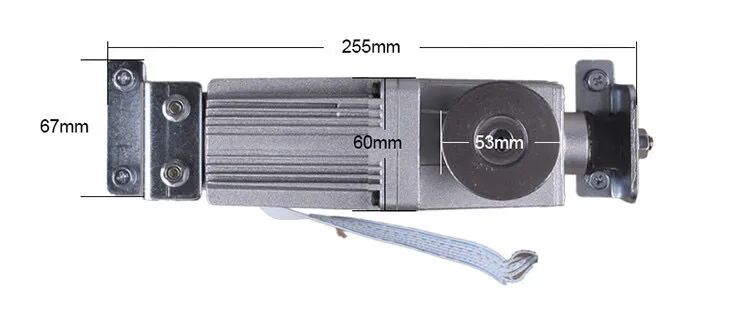

△动力马达
△动力马达安装位置示意
d、主控制器
通过内部编有指令程序的大规模集成块，发出相应指令，指挥马达或电锁类系统工作；可以通过主控器调节门扇开启速度、开启幅度等参数。

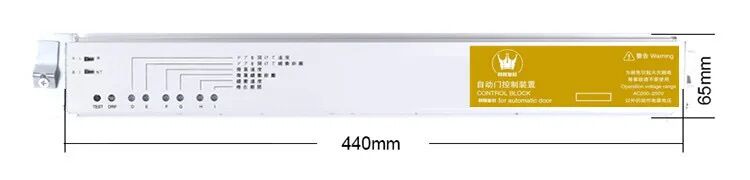

△主控制器
△主控制器安装位置示意
e、门扇吊具走轮系统
用于吊挂活动门扇，同时在动力牵引下带动门扇运行。主要包括尾轮、吊轮、皮带连接架等。

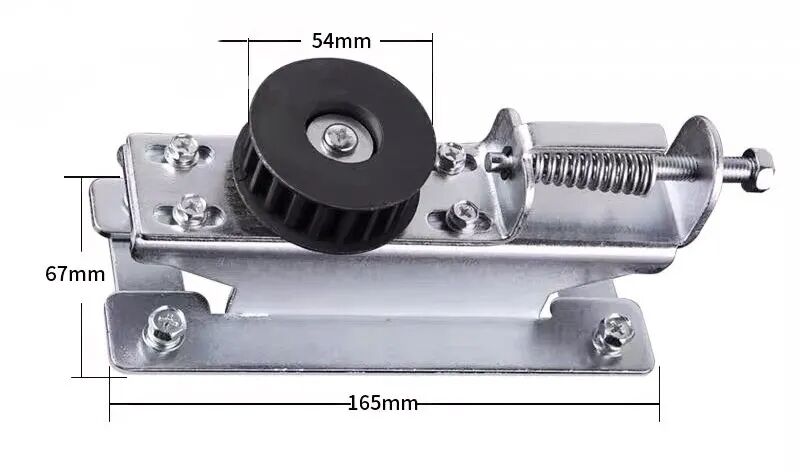

△尾轮

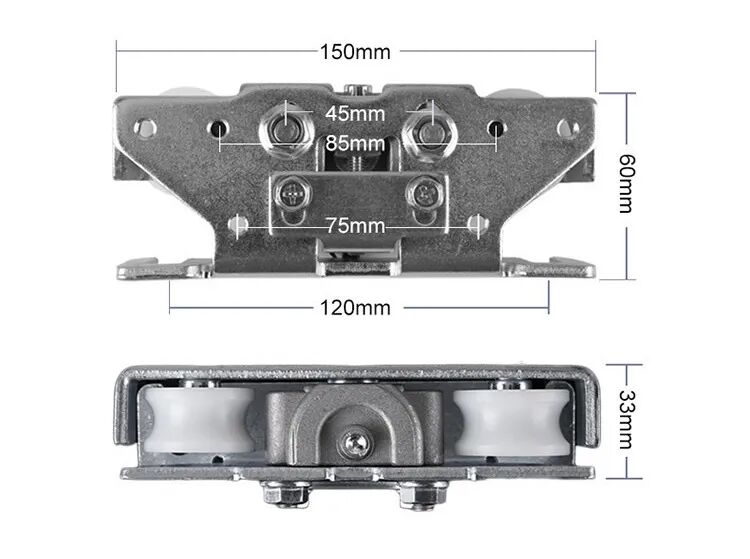

△吊轮

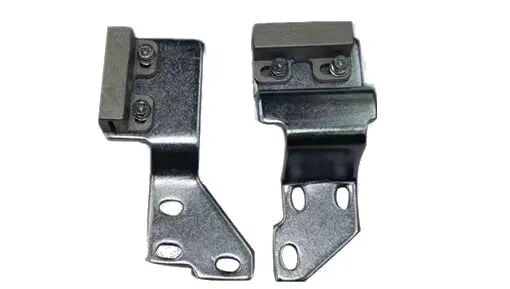

△皮带连接架
△门扇吊具走轮系统安装位置示意
f、同步皮带
用于传输动力马达所产的动力，来牵引门扇吊具走轮系统运行。

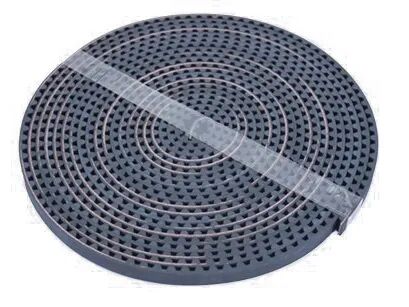

△同步皮带
△同步皮带安装位置示意
g、止动器
防止门扇在运行时出现脱离开启宽度的门体摆动。用于驱动轨道两端及中间。

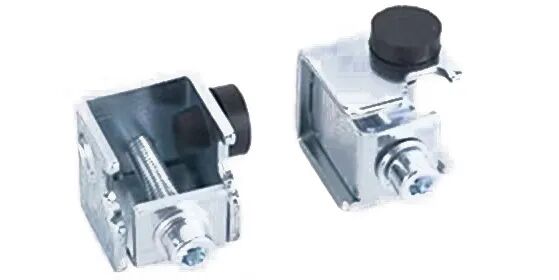

△止动器
△止动器安装位置示意
2、电动移门的工作原理
a、感应探测器探测到有物体移动时，将脉冲信号传给主控制器。

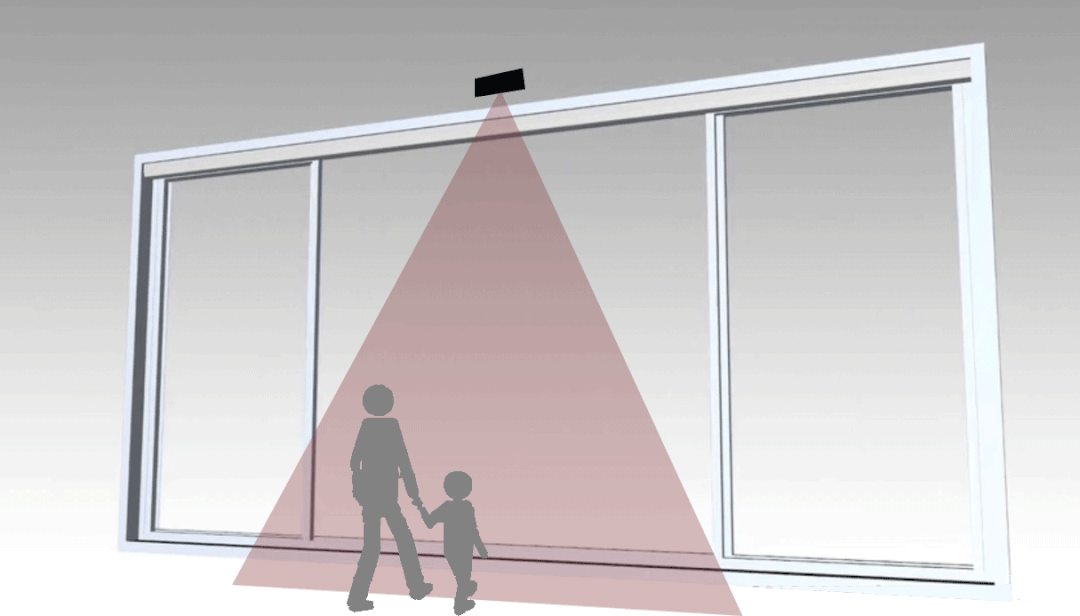

△信号传递动画示意
b、主控制器判断后启动动力马达运行，将动力传给同步皮带，再由同步皮带将动力传给吊具系统使门扇开启。
同时主控制器会监控动力马达转数，以便控制动力马达加力或进入慢行运行。
△启动门扇开启动画示意
c、门扇开启后由主控制器作出判断，如需关门，控制动力马达作反向运动，关闭门扇。

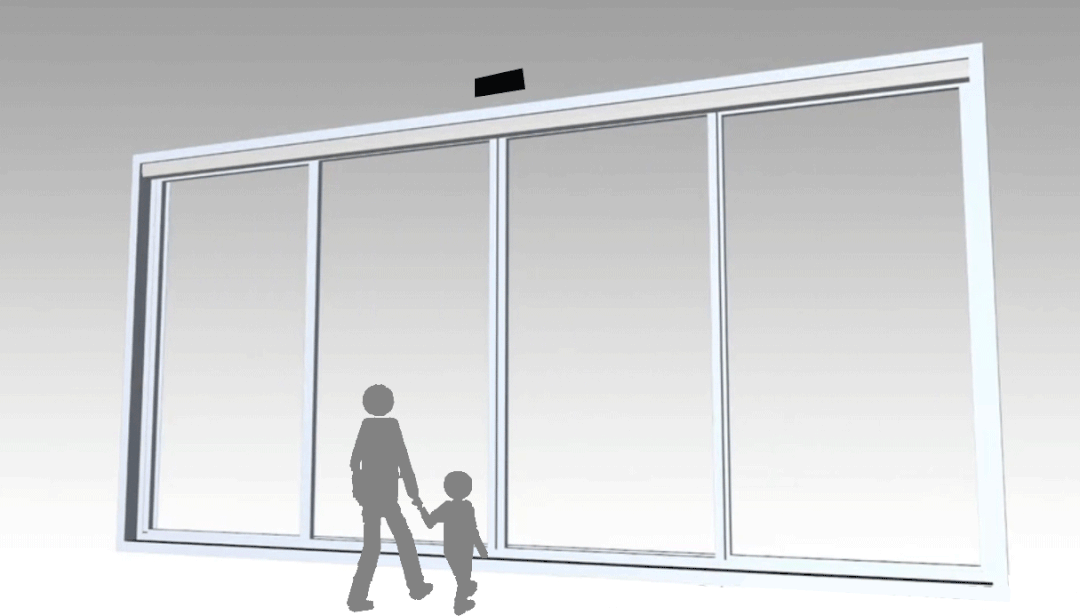

△门扇自动关闭动画示意
03. 电动移门的安装工艺
以无框玻璃电动移门为例，其安装工艺流程相对简单：前期准备→安装固定门体、钢横梁→安装驱动轨道→安装门机系统、活动门扇→调试运行。
1、前期准备
a、安装施工前应先到施工现场了解现场状况是否符合施工要求，例如：电源必需送到位，地面是否平整等。

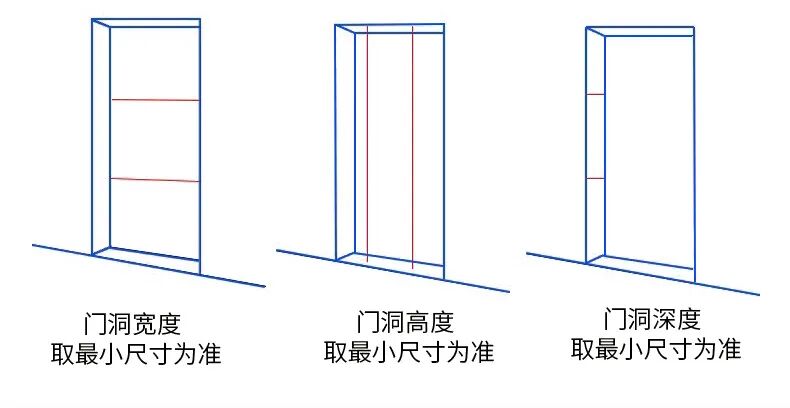

b、测量门洞尺寸，商量制作要求，按要求制作施工图纸。
c、按图纸制作框架、门扇、轨道等。
2、安装固定门体、钢横梁
将固定门体和槽钢横梁（通常为厂家定制的一体式成品）的两端焊接固定在门洞两侧的钢筋混凝土门柱或墙的预埋铁件上。
3、安装驱动轨道

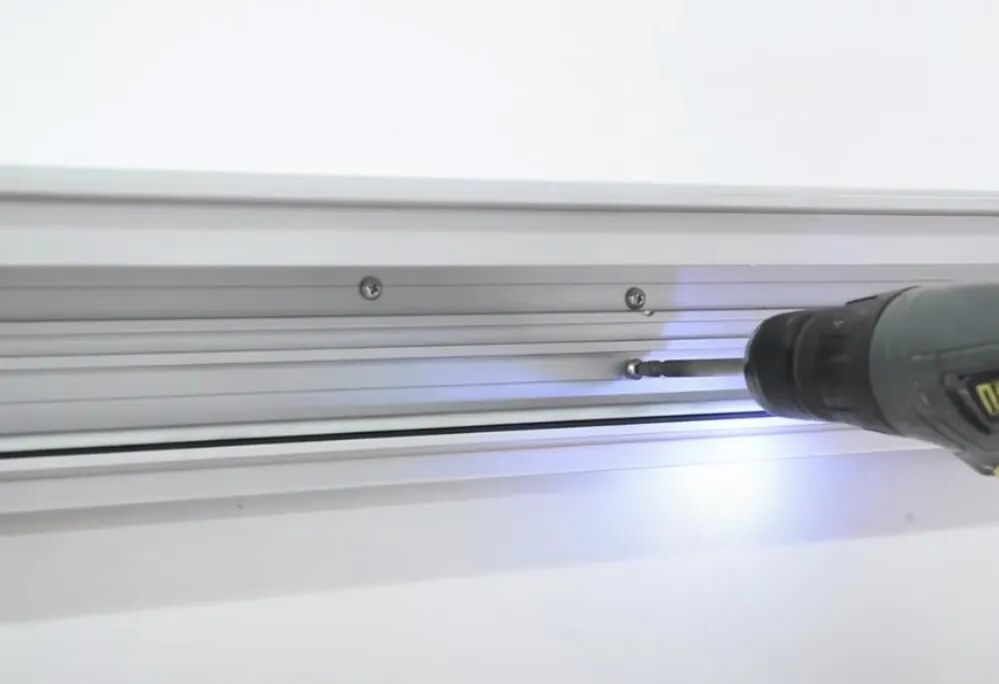

安装前需在驱动轨道上打螺丝孔，再将轨道两端各暂时用一支螺丝固定在钢横梁上，再次校正水平后再全部固定。

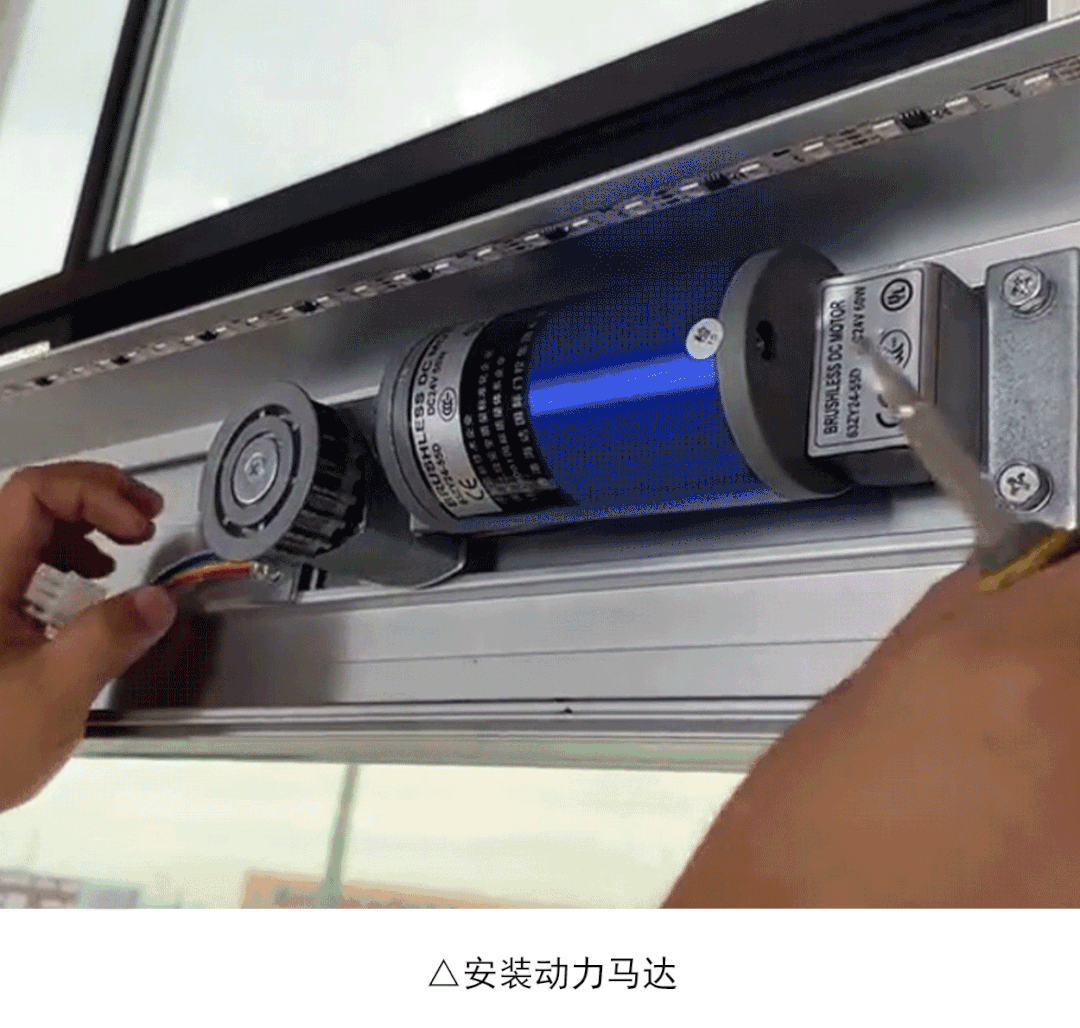

4、安装门机系统、活动门扇
安装门机、活动门扇系统的流程是：感应探测器→动力马达→主控制器→尾轮→同步皮带→两端止动器→吊夹及活动门扇玻璃→吊轮→防脱片→连接固定皮带及吊夹→中间止动器→连接探头接线。
5、调试运行

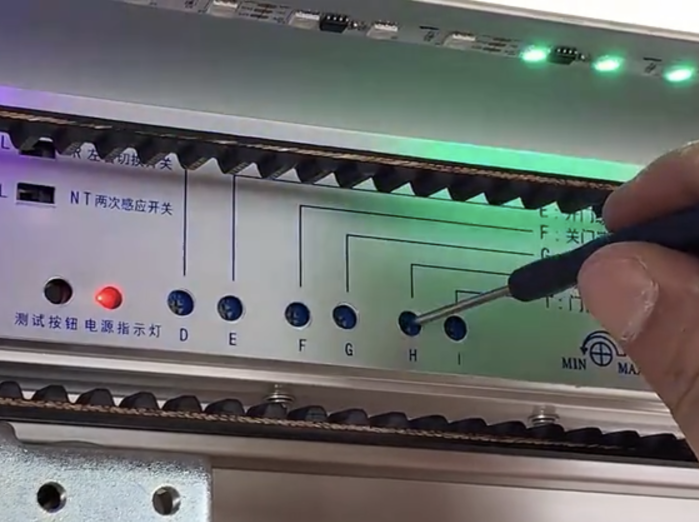

接通电源，调整传感器的探测角度和反应灵敏度，使其达到最佳工作状态。
6、注意事项
a、钢横梁上钻孔或焊接连接板应在钢横梁安装前完成。
b、当用门体吊挂螺栓组件将门体吊挂安装好后，注意将滑轮的中心位置与门体保持平行。
c、门体安装完成后，要调整门体高度和缝隙位置，调节吊架固定螺母，确保门体行走和移动时，顺滑无滞重现象或摩擦的声音。
7、设计要点
a、当用不锈钢作门框外饰面时，采用厚度1.2mm以上的不锈钢，否则会出现明暗不一的斑块，十分难看。
b、固定门体宽度设计在1100mm左右，活动门扇设计在1000mm左右，这样做能够大大地提高开门的速度，并且延长门机的寿命。
c、无框玻璃电动移门的制作成本较低，通透性较好；有框玻璃电动移门的制作成本较高，显得稳重、大气，安全可靠。
d、当门洞较小时，通常采用无框方式，当门洞较大时，通常采用有框方式。

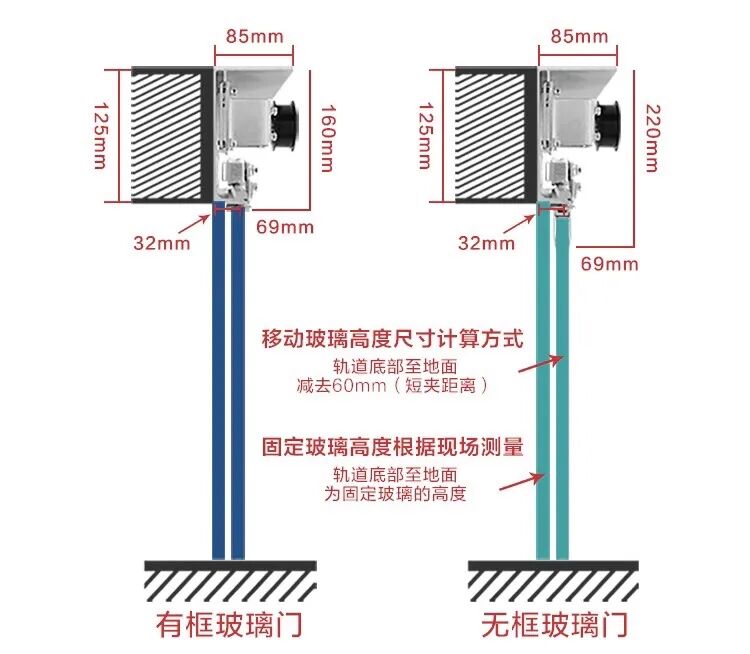

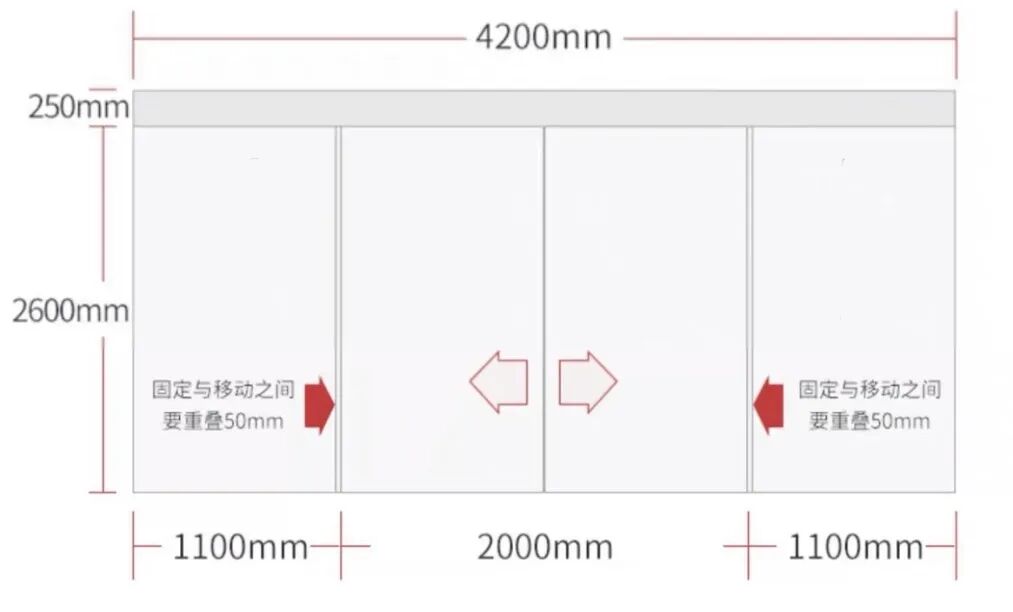

风力较大的出入口，最好还是采用有框方式，玻璃高度的计算方式详见下图：

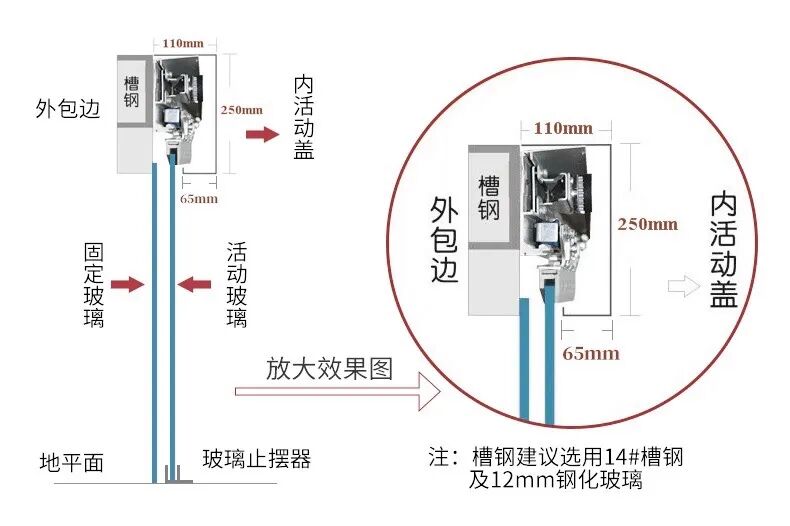

△有框和无框电动移门玻璃高度计算方式
e、不要将挂帘，植物体等随风摆动的物体至于传感器监测范围内，以免影响正常运行。
