不真实引擎5-材质学习从入门到放弃-5【半周谈】107

书接上文，咱们继续虚幻引擎材质的基本姿势。延续上次的不透明度，这次来看下另一种透明度“已遮罩”，英文是“Masked”，这种透明度与之前的略有不同，请看下文详解。

新建材质球，命名为“caizhi_zhezhao”:

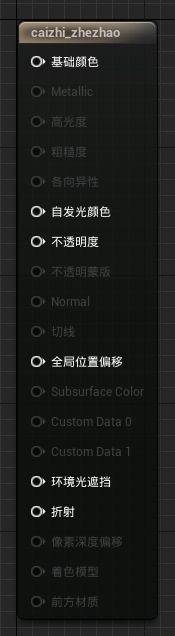

本系列上一篇内容中的材质是“半透明”混合模式，它的材质主节点上金属度、高光度、粗糙度和各向异性等等一般材质需要的输入都是置灰的，虽然可以满足一些情况下“镂空”等遮罩需求，但无法同时满足需要别的质感的情况：

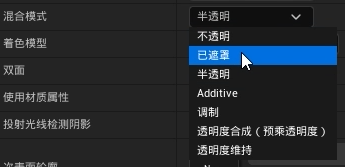

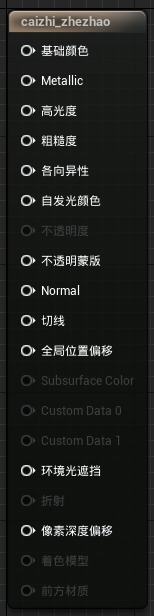

但如果将混合模式改成“已遮罩”：

那么这些输入引脚就又都可以用了，也就说可以同时“镂空”，并且加质感：

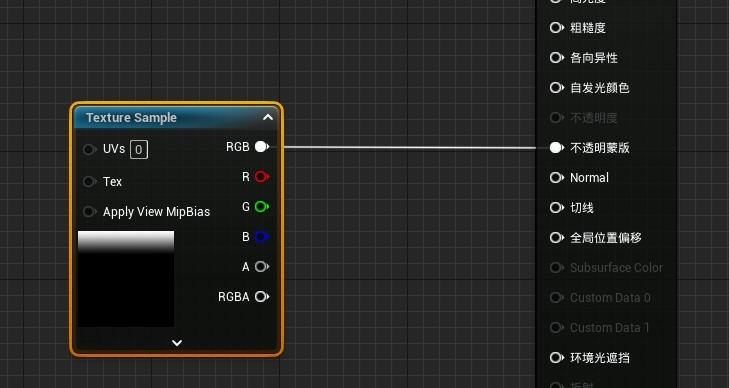

还是用上次用过的黑白渐变贴图来看下基本的输入影响：

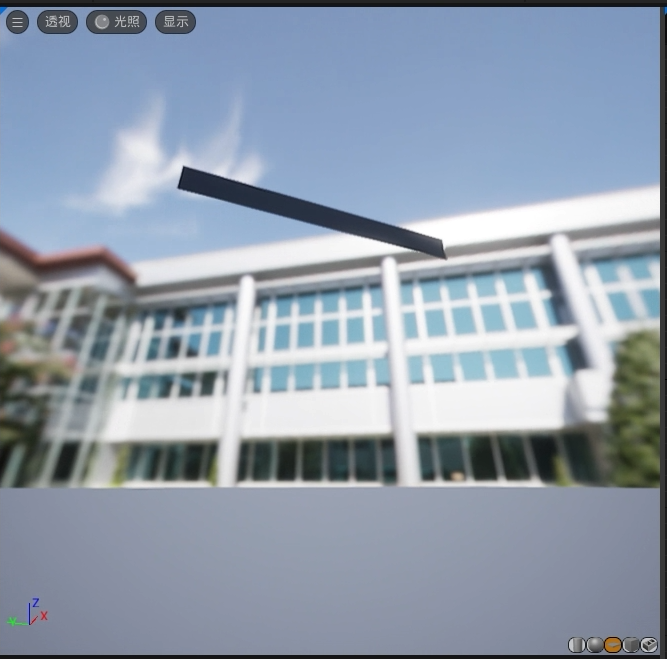

会发现呈现这样的效果：

这同样说明两点：1.贴图上为白色的区域，输入为显示，黑色的区域输入为不显示；2.这个混合模式下的材质，不支持渐变式“遮罩”。

接下来换常用的蜂窝贴图中的G通道创建一个效果，先将G通道连到“不透明蒙板”引脚上：

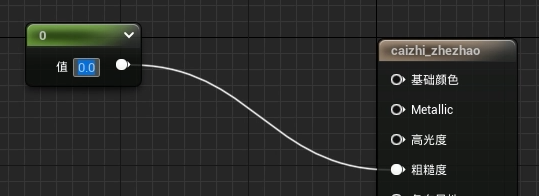

然后用常量1给“粗糙度”输入值0：

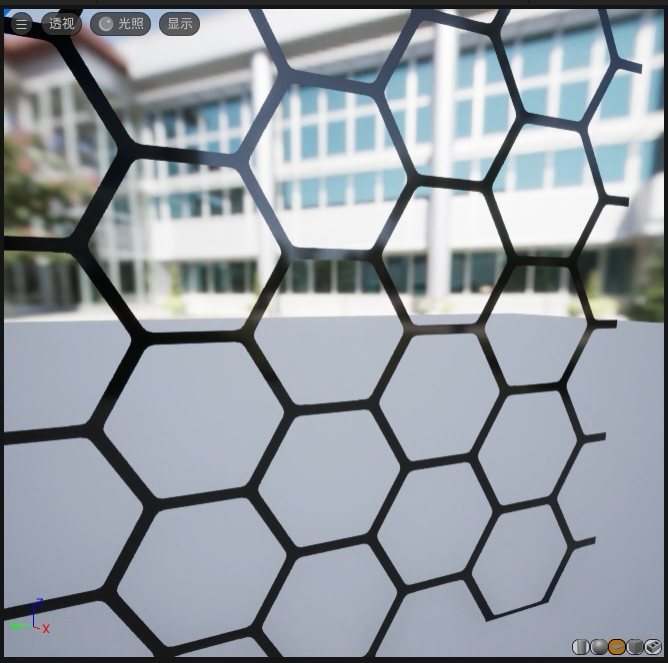

这时我们得到这样的效果：

由于利用了蜂窝图的G通道的黑白图，因此我们得到了只有蜂窝线条显示而其他部分镂空的效果。

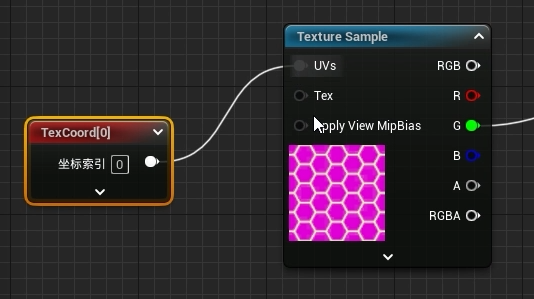

之后用TeXCoord节点为蜂窝图调整平铺数量：

将UV平铺数值都调整为0.5。

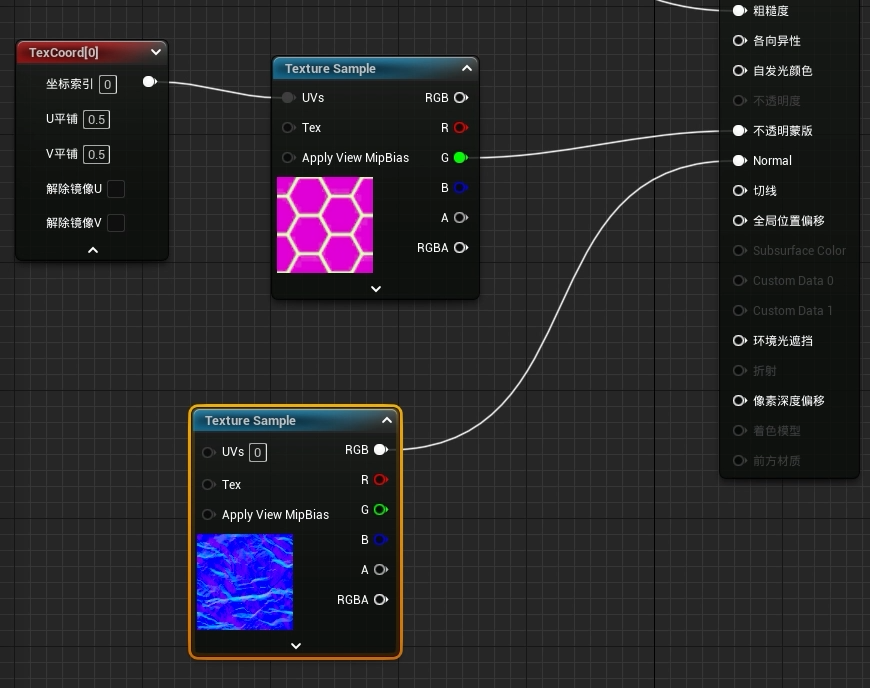

此时可以另外给材质一些凹凸质感，拖入之前用过的一个法线贴图，将其连接到主材质节点的Normal输入引脚上，如图所示：

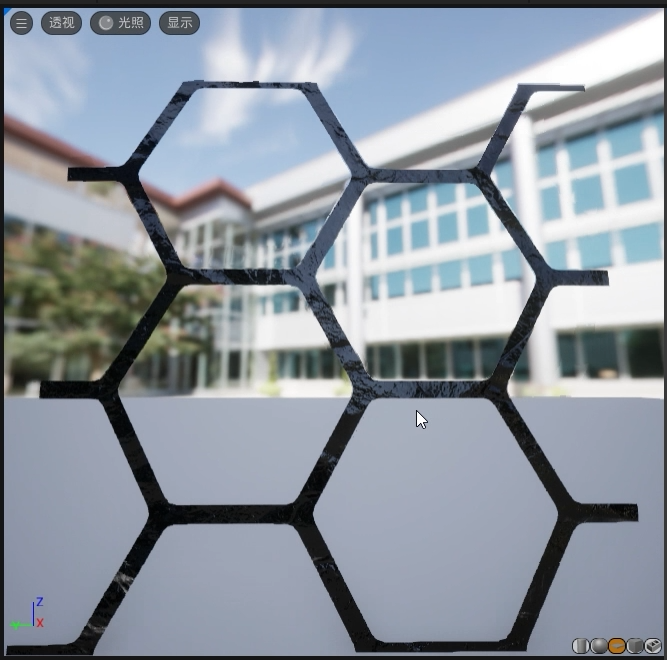

这时就得到这样的效果：

但是未镂空部分太细了，可以通过反向来让镂空部分和未镂空部分交换一下，这时需要一个反向节点“OneMinus”，鼠标右键并输入“1-”即可搜到：

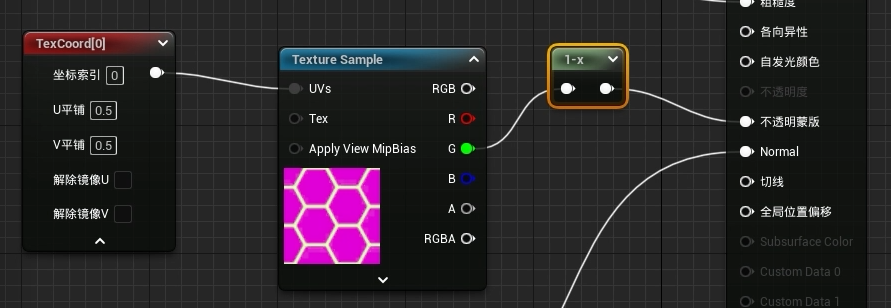

材蜂窝节点与其进行如下图所示的连接：

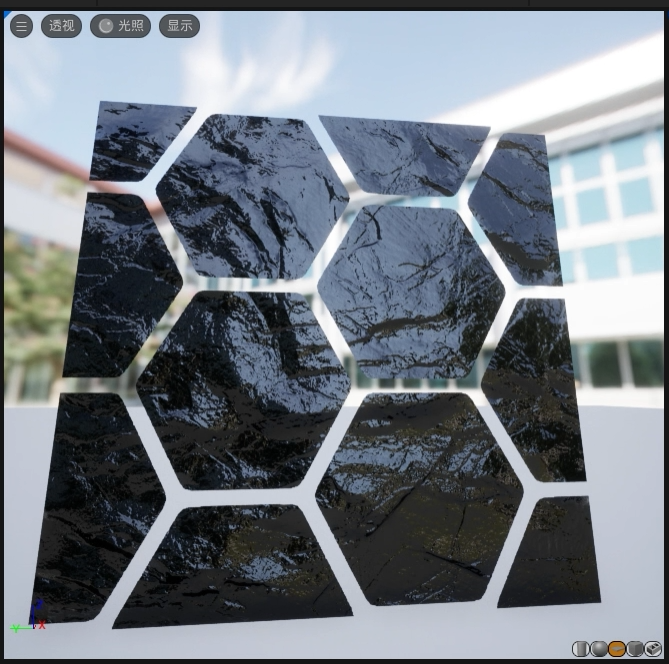

就得到这样的效果：

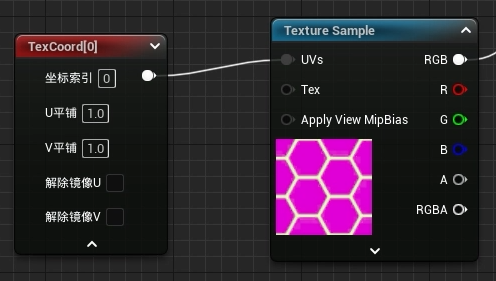

还可以像之前的教程里那样，叠加另外一层法线贴图，让凹凸质感更加丰富，先把蜂窝贴图节点和它的TeXCoord节点复制一份，移动到下边：

新建一个Add节点：

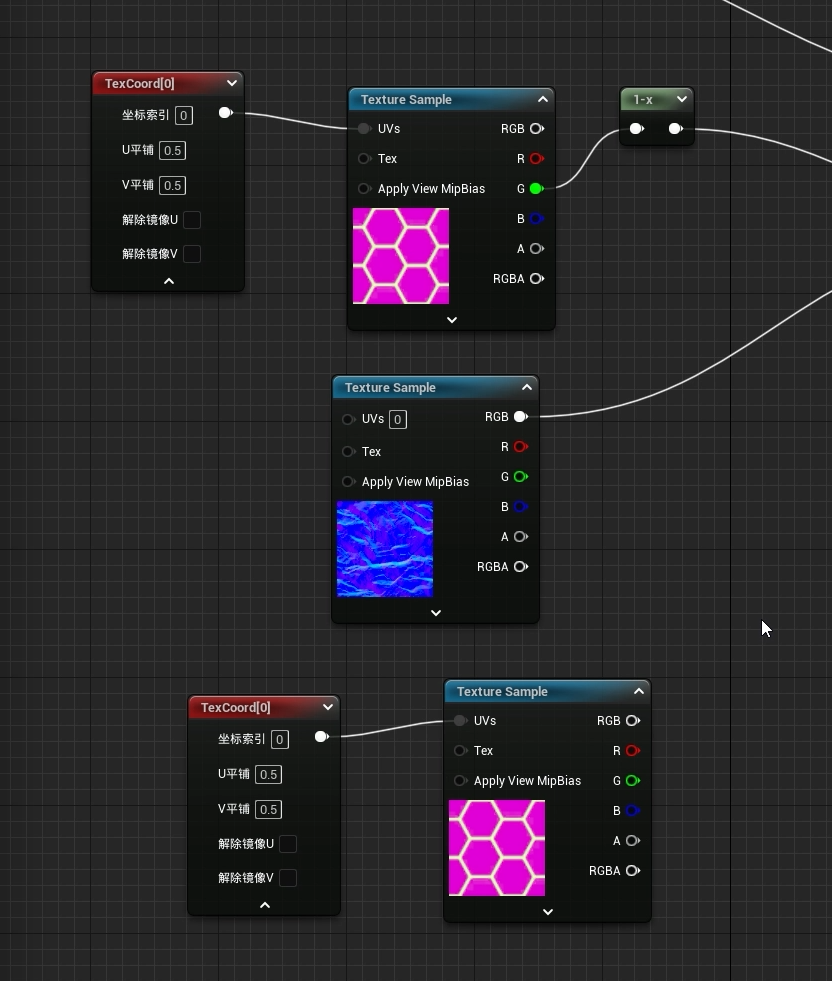

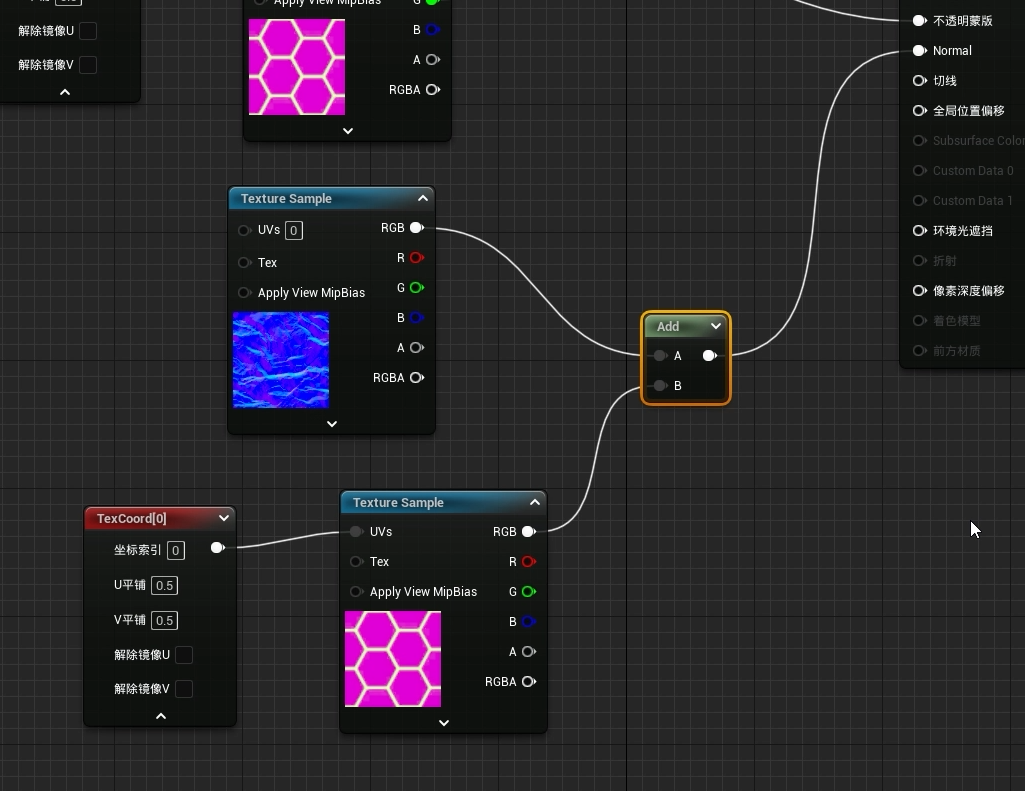

然后把刚才的法线贴图与复制的蜂窝贴图作如下连接：

改一下复制的蜂窝贴图的平铺数量：

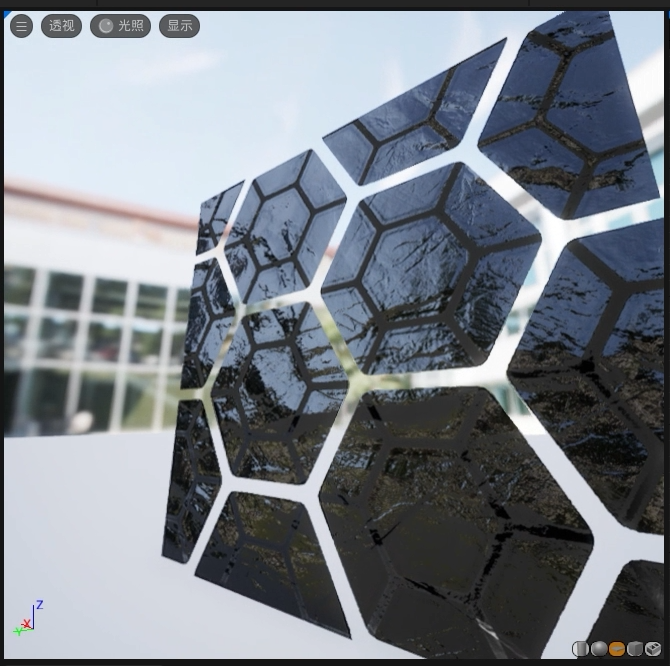

就得到这样一种效果：

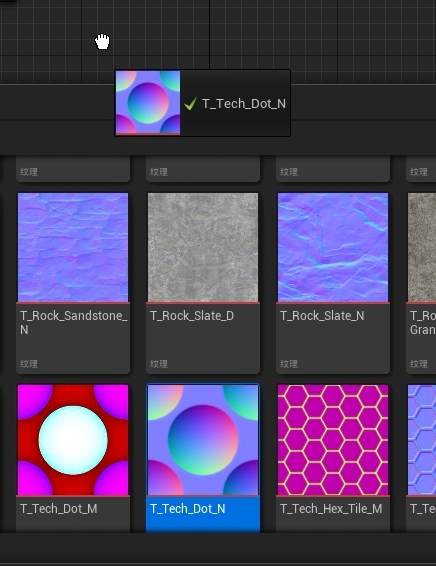

如果觉得都是蜂窝图形，比较重复，就换一张法线贴图，比如之前用过的另一个法线贴图，将其拖入材质编辑器图表：

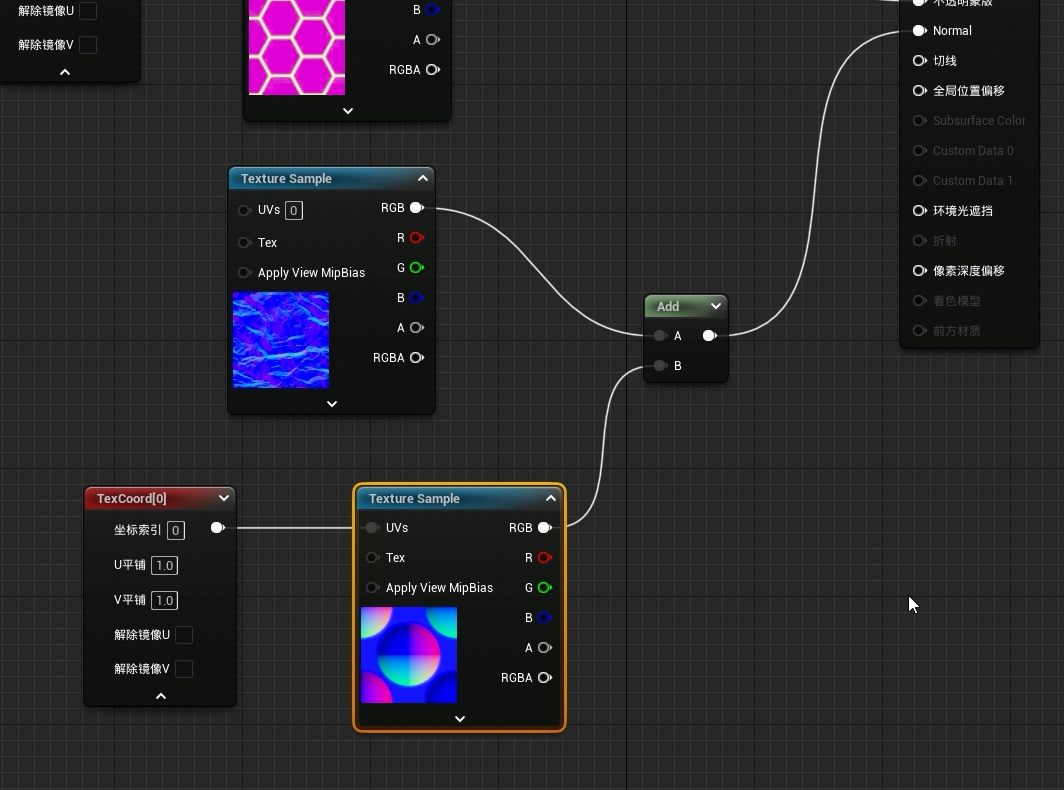

替换掉刚才复制的蜂窝贴图：

就得到这样的效果：

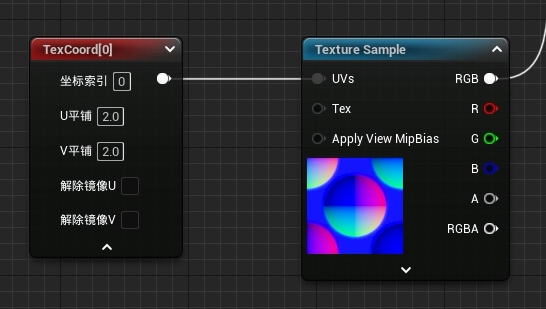

同样，可以进一步修改它的UV平铺：

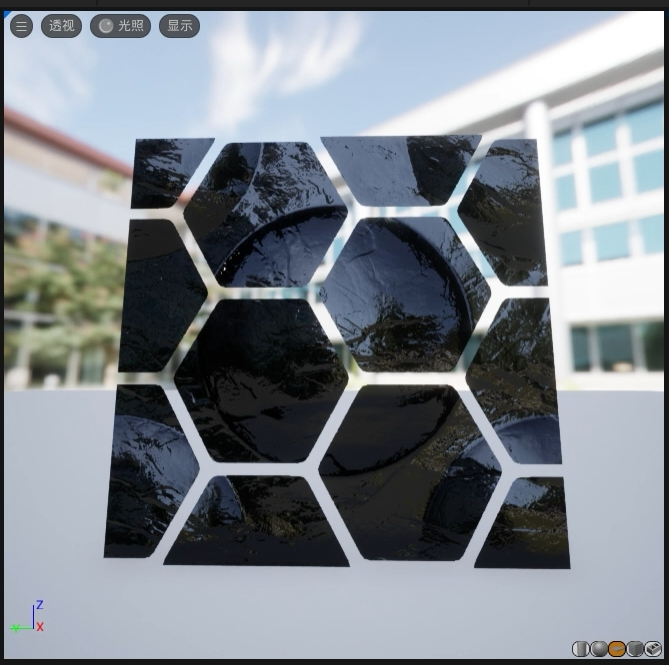

最终效果如下：

这两种混合模式虽然都可以做“遮罩”效果，根据具体的贴图去构建各式各样镂空的效果，但各具特点，你可以综合起来一起玩一下。
