书接上文，这次我们看下“半透明”混合模式材质的基本用法。

新建材质球，命名为“caizhi_touming”:

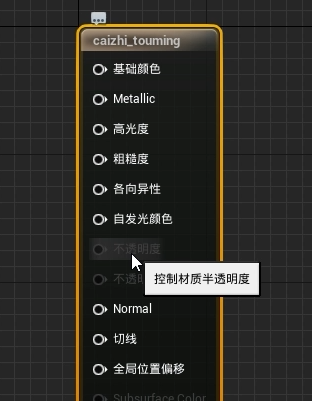

在默认状态下，材质主节点中的“不透明度”是置灰的状态，这是因为我们没有将该材质进行适当的混合模式设置：

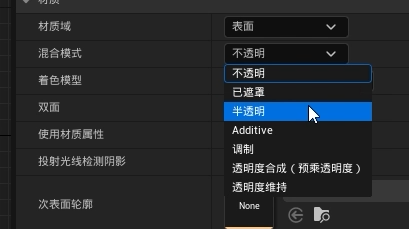

可以在细节面板中，将“混合模式”修改为“半透明”：

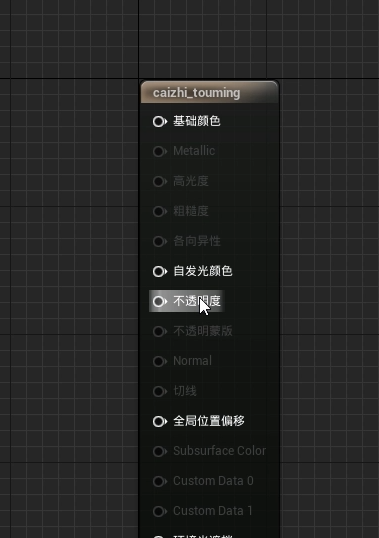

修改后，“不透明度”就处于可用状态了：

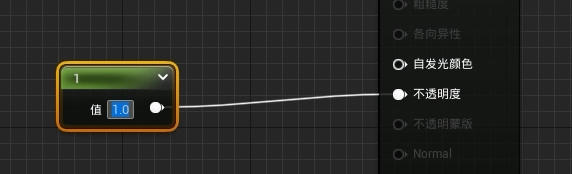

这个不透明度起到什么作用，可以试着用常量1为它输入数值，比如是1时：

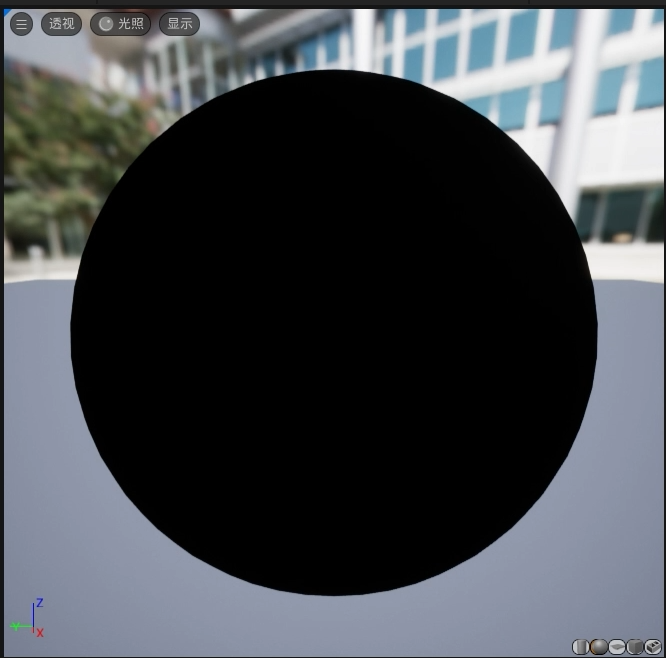

材质的为完全不透明状态：

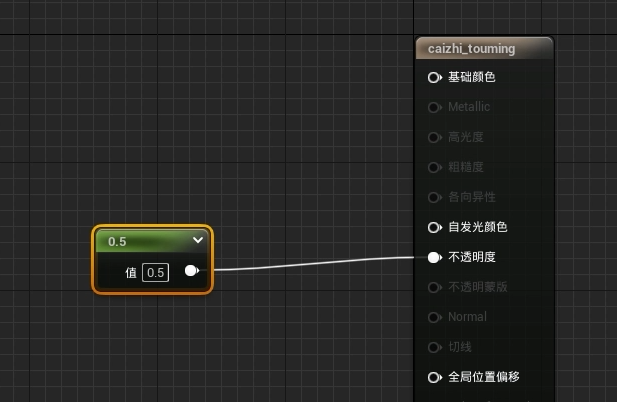

当值为0.5时：

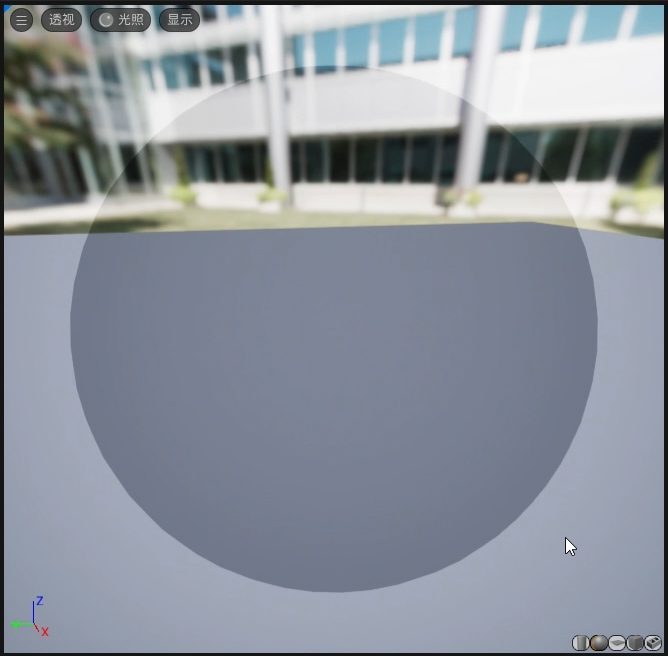

材质为半透明状态，显然这应该是一半透明状态：

同样，利用常量输入的数值，也可以用贴图去输入，在texture路径张找到这样一张黑白渐变贴图：

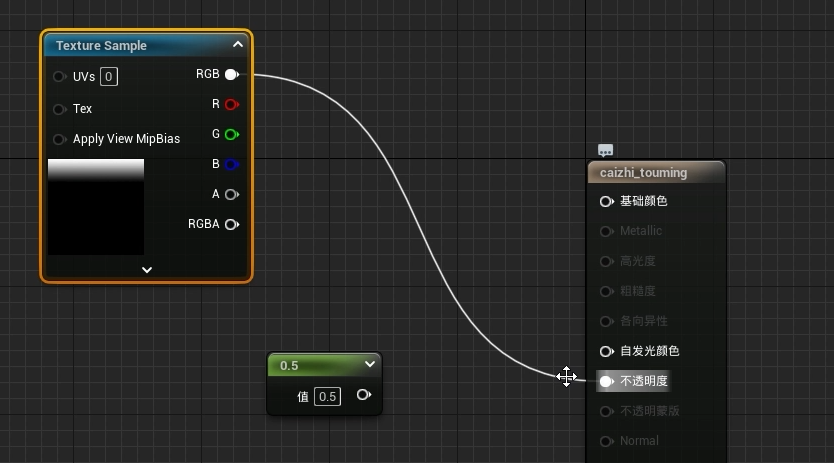

将其输入给主材质节点的“不透明度”：

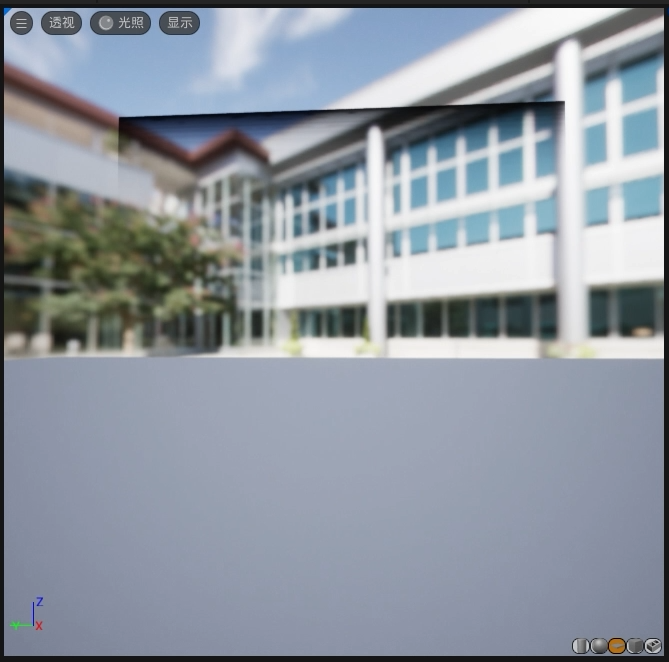

看到一个这样的结果：

这说明两点：1.在贴图上为白色时，表示不透明，黑色表示透明；2.该输入引脚的数值支持“渐变”。

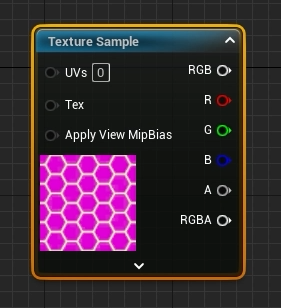

进一步，我们可以请老朋友出场，用这个蜂窝状的贴图创建稍微复杂点的效果看看：

另外新建一个常量4：

和一个相乘节点：

将常量4的颜色进行修改：

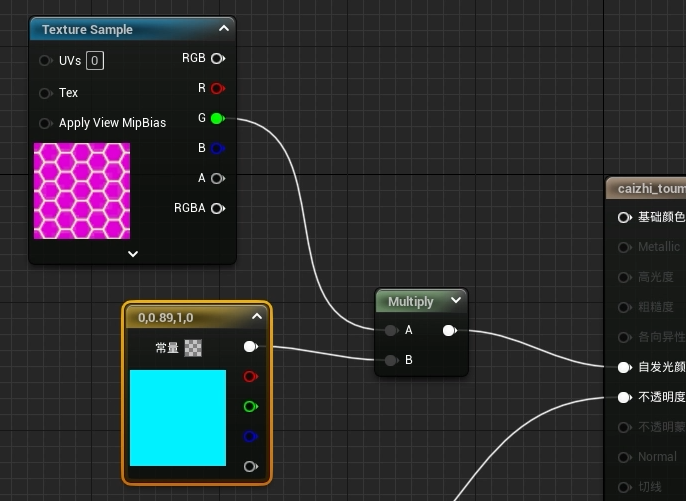

将蜂窝贴图的G通道和常量4进行相乘后输入给主材质节点的“自发光颜色”：

这时得到这样的效果：

这说明不透明度的贴图同样作用于其他输入值，外发光与基础颜色同时显示，并且都处于这个不透明度贴图所形成的“遮罩”内。

如果想要蜂窝的白线部分单独显示，其他部分镂空，并且白线以别的颜色进行发光，可进行这样的处理。

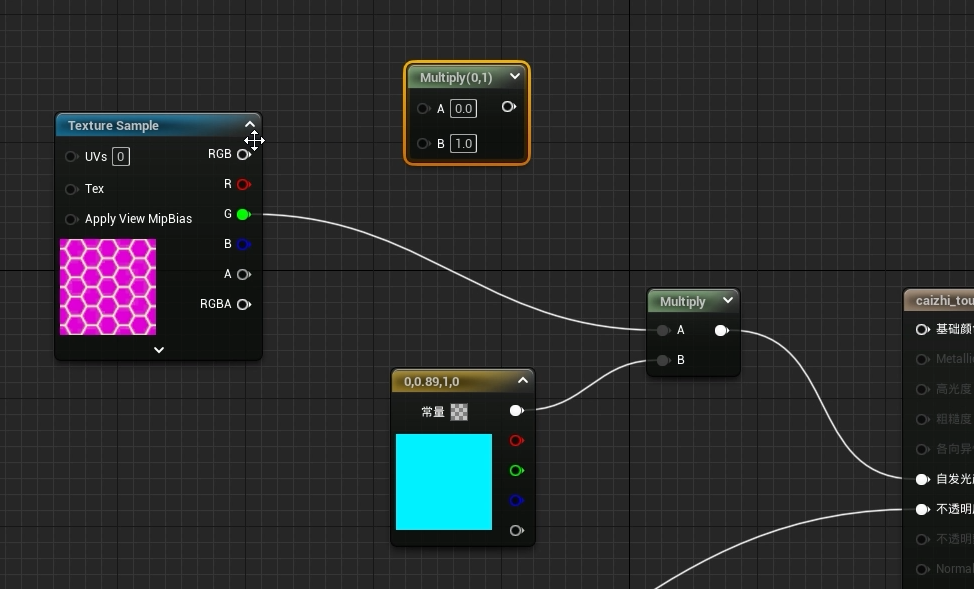

复制一个相乘节点：

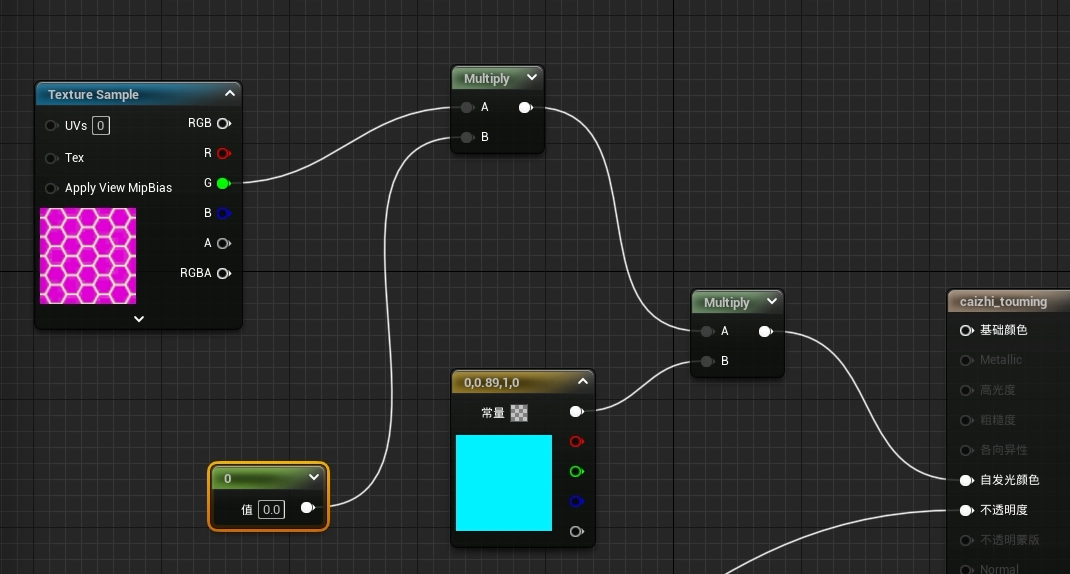

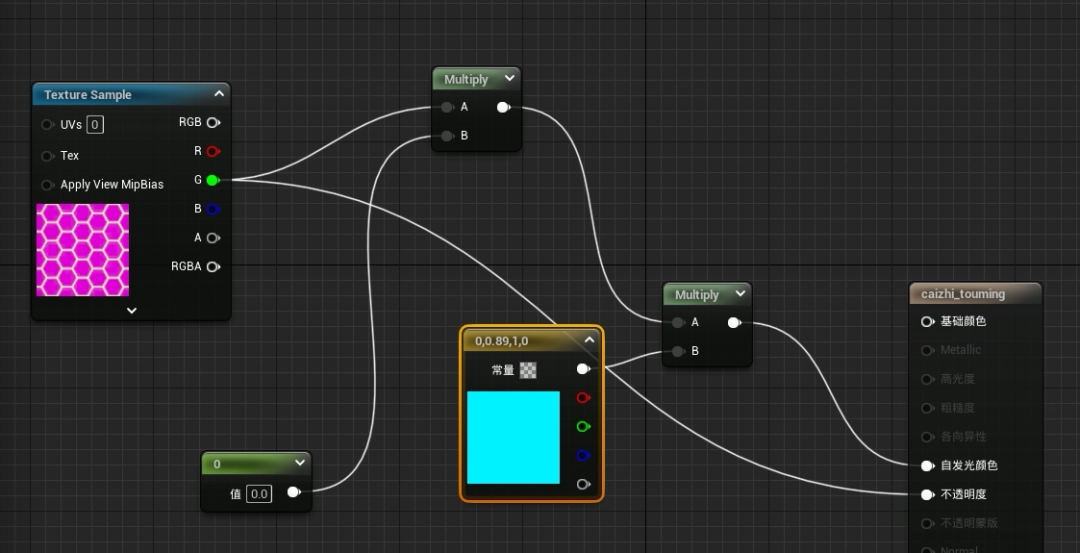

将蜂窝贴图的G通道（G通道显示白线为白色，其他区域为黑色，可作为提取蜂窝线条的贴图使用）与另外新建的常量1进行相乘，然后再与此前的常量4相乘，之后输入给主材质节点的“自发光颜色”：

其中第一次相乘得到的是蜂窝图的自发光倍数，发光强度由常量1的输入值决定。第二次相乘是给这个自发光赋予颜色，该颜色由常量4决定。

这之后，将蜂窝贴图的G通道输入给主材质节点的“不透明度”输入引脚：

这一操作将蜂窝图G通道的输出值作为不透明度的输入值，可以将蜂窝线条部分进行镂空。

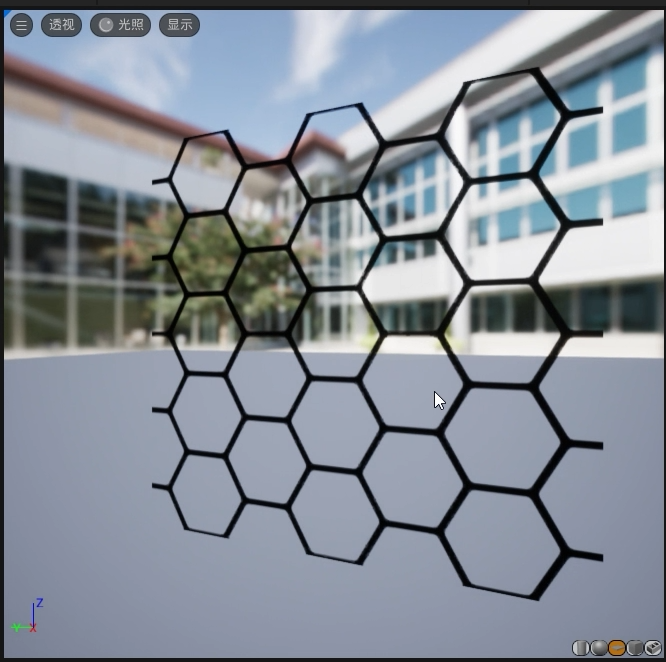

此时可以得到这样一个效果，可以发现蜂窝图形已经单独被镂空出来了，但发光效果并不明显：

这是因为控制发光的常量1的值是0，将其修改为100：

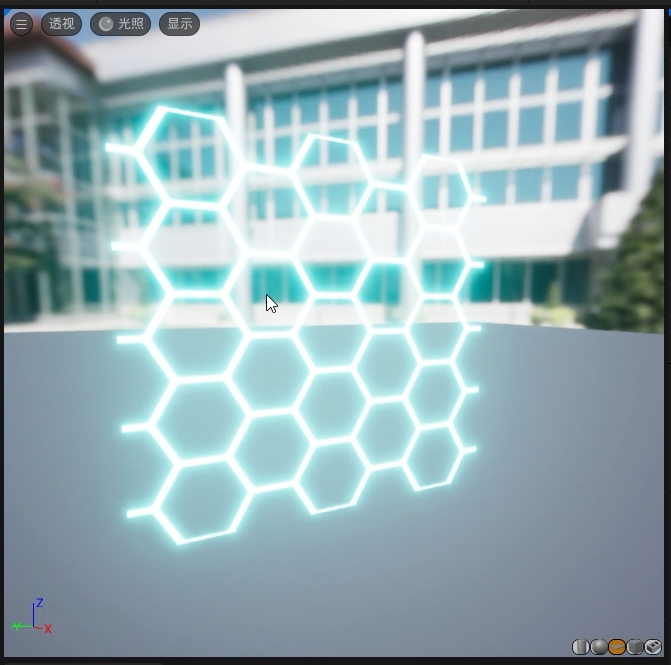

就可以看到这样的效果：

可以通过修改常量4的值，来改变发光的颜色：

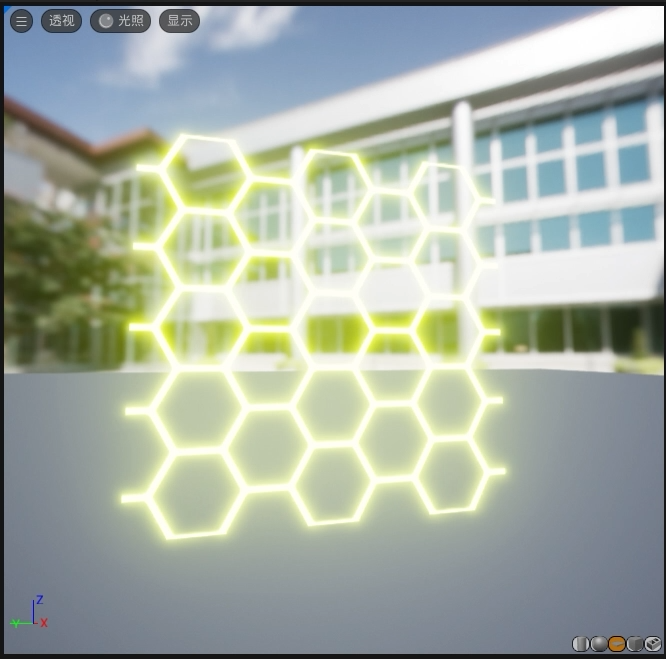

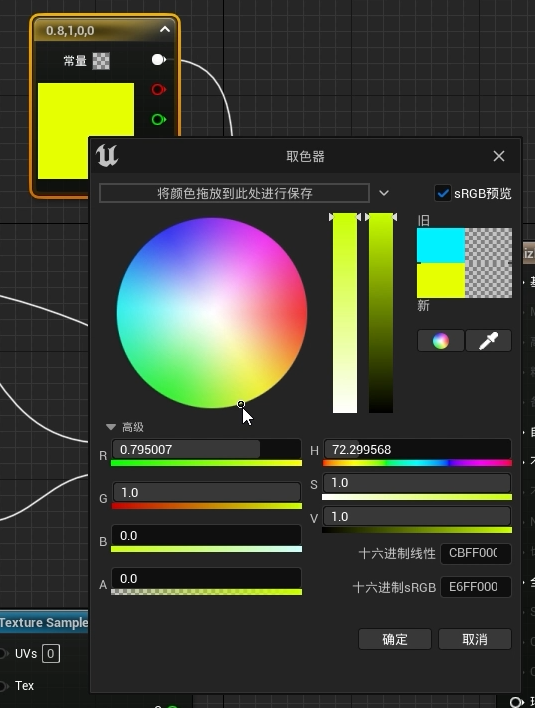

比如黄色：

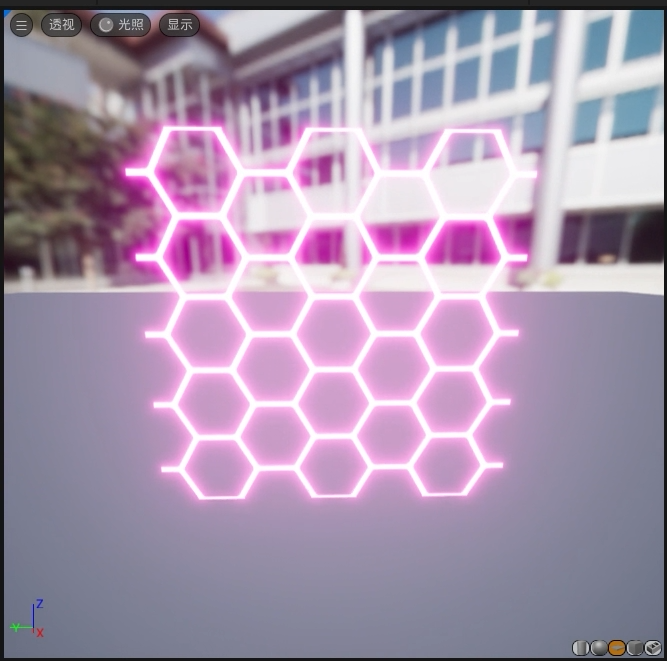

或者粉色：

利用一张图或者多张图，进行透明度处理，可以将其作为一种“遮罩”手段，具体的玩法非常多样，你可以自己玩一下。

这就是透明度的玩法，该系列后续我们会继续别的玩法，敬请期待！
