不真实引擎5材质教程系列-2 【半周谈】095





继续上次的教程，这次我们来看下另外几个常见的材质表达式，以及简单的用法。

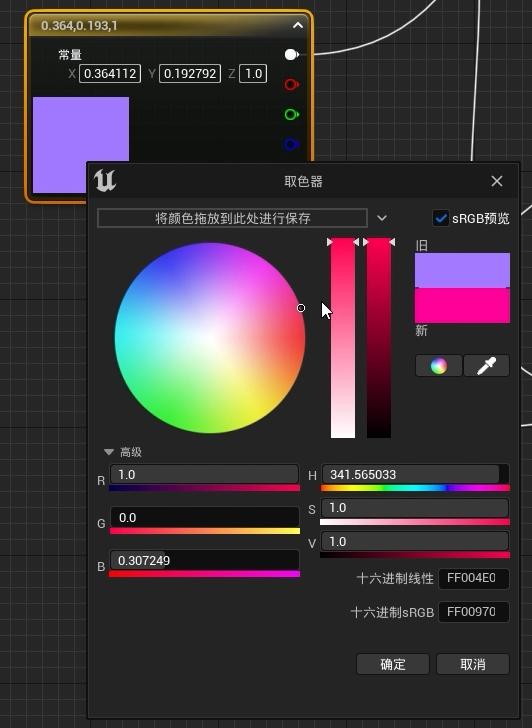

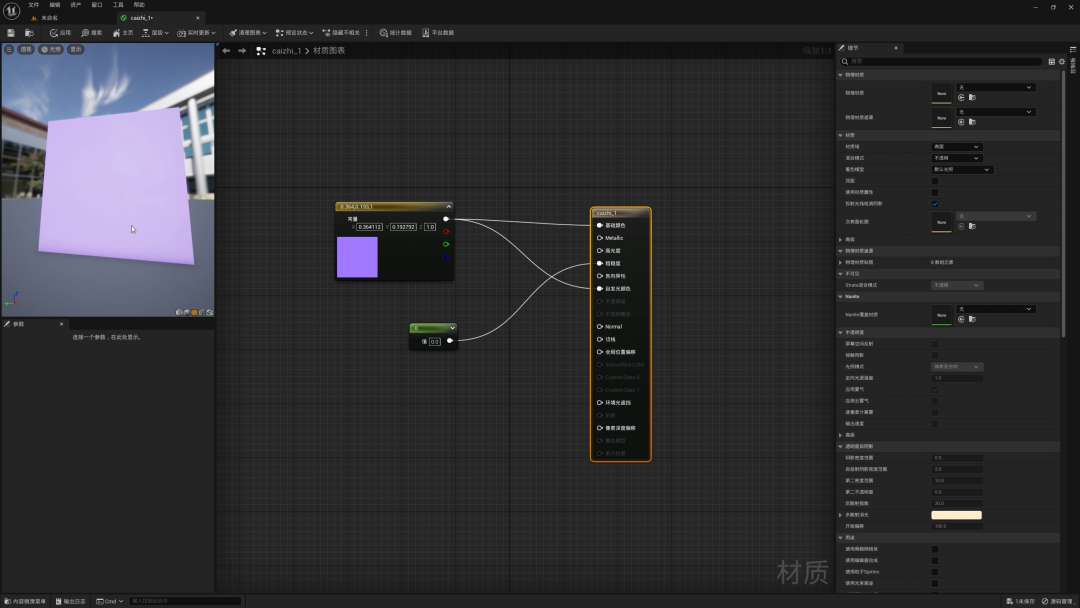

接着上次的材质状态，双击常量节点，修改一下颜色，你可自由尝试多种颜色，来体验一下这个简单的过程：

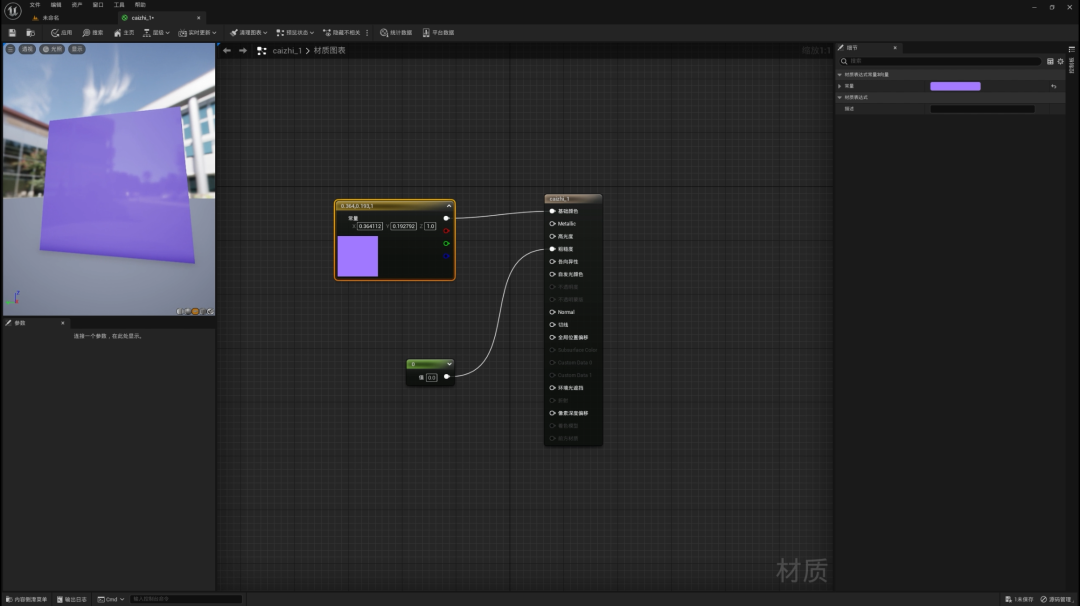

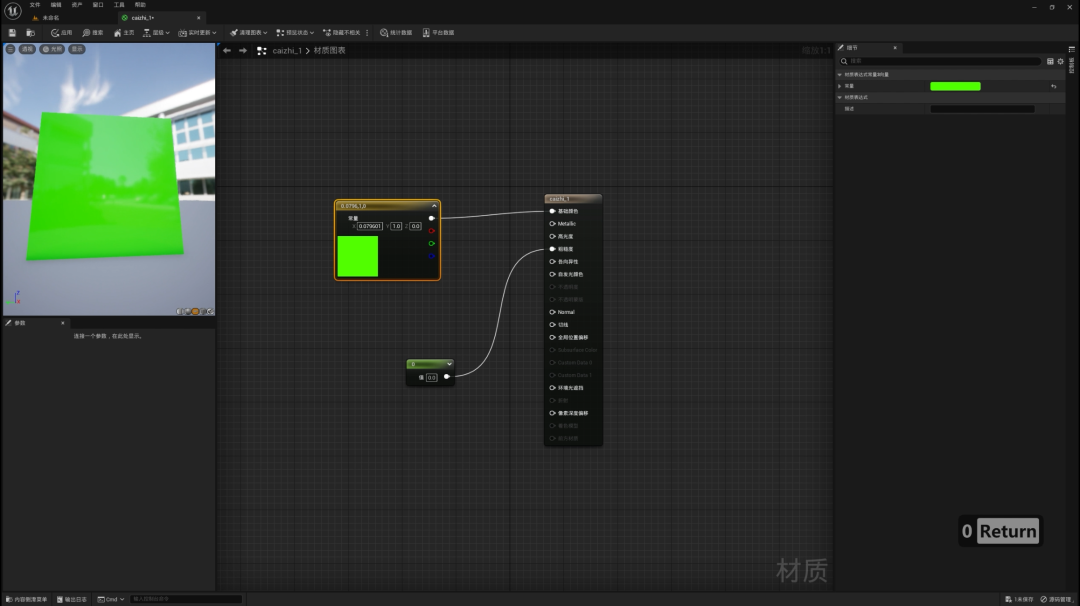

然后连接该常量最上边的输出引脚连接至材质主节点的“自发光颜色”输入引脚上，材质就有了自发光效果，如下：
但此时的自发光效果并不明显，我们需要想办法给这个从常量上输入过来的数值进行一定的处理，比如可以通过利用“Add”节点来帮忙：

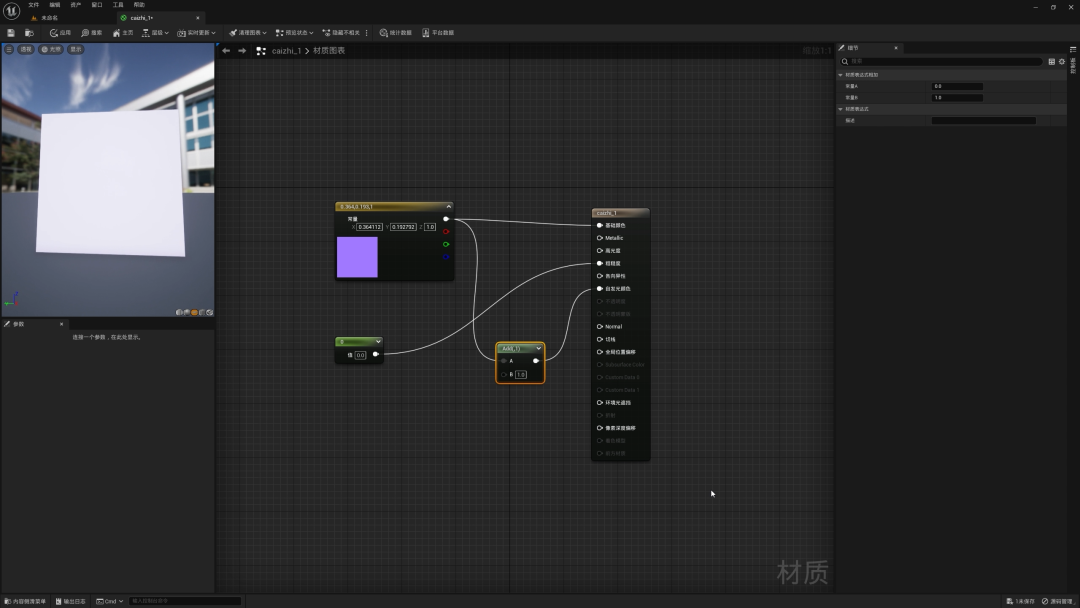

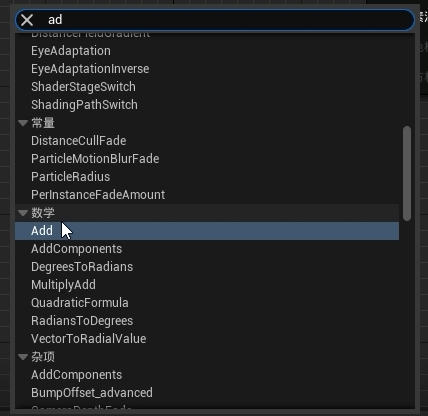

找到Add节点，把它与常量4和材质主节点按下图方式连接：

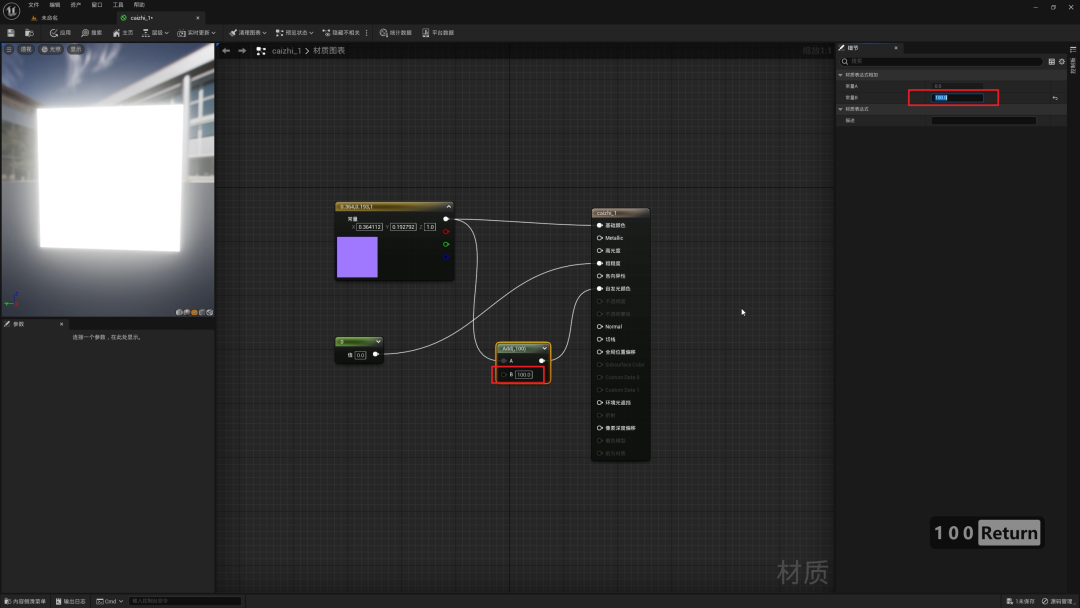

修改它的B值为100，可以得到下图的效果：
可以看到Add节点对数据的处理方式是一种“加法”，出来的自发光效果较为“干涩”，如果换用Multiply节点，自发光颜色效果会更“湿润”一些。

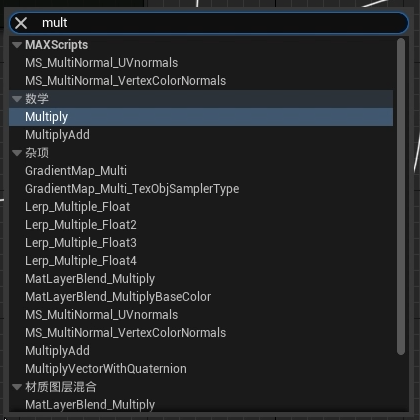

找到Multiply节点：

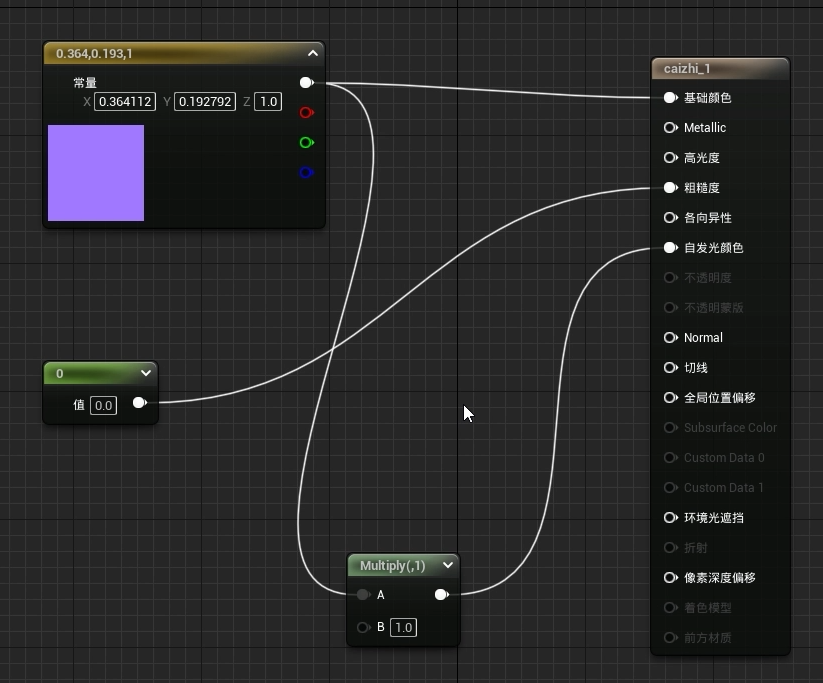

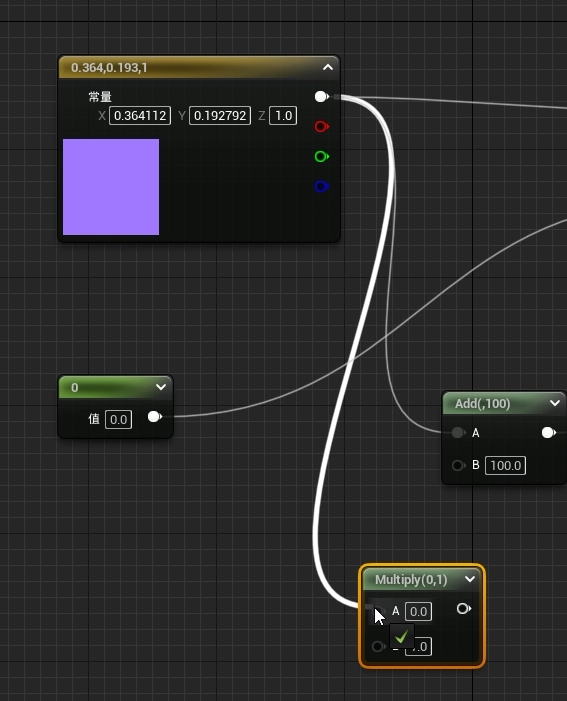

先将它的A点引脚与常量4连接：

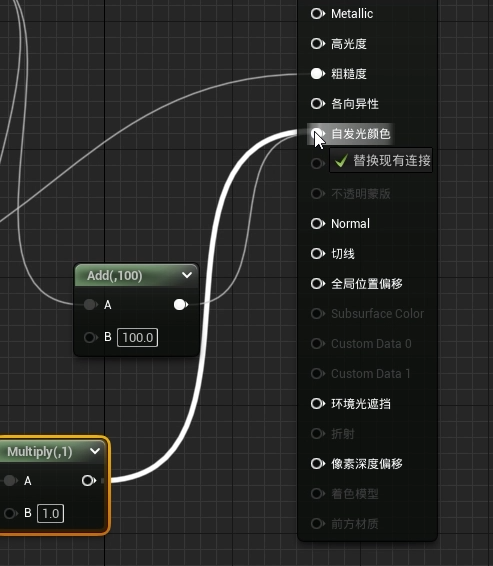

再将它的输出引脚与主材质节点的自发光颜色连接：
按Delete删掉之前的Add节点，最终连接效果如下：

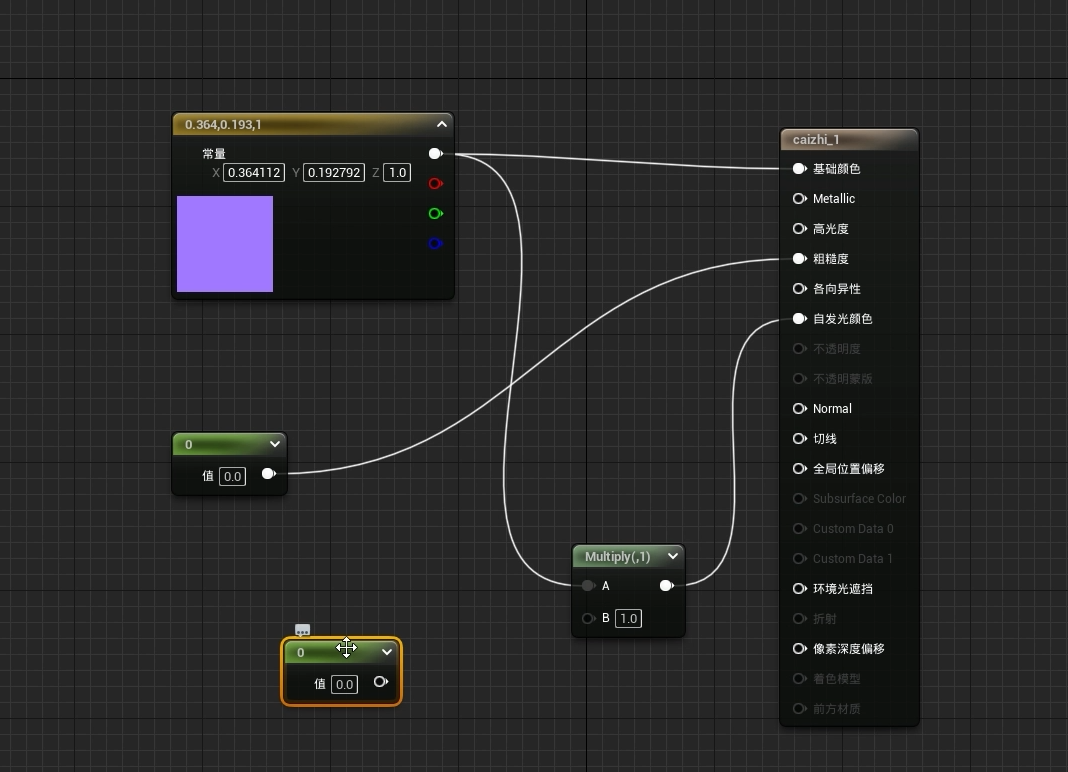

接着可以像之前一样直接修改它的B值，也可以像下图一样，复制一个常量1，并将其连接到B点：

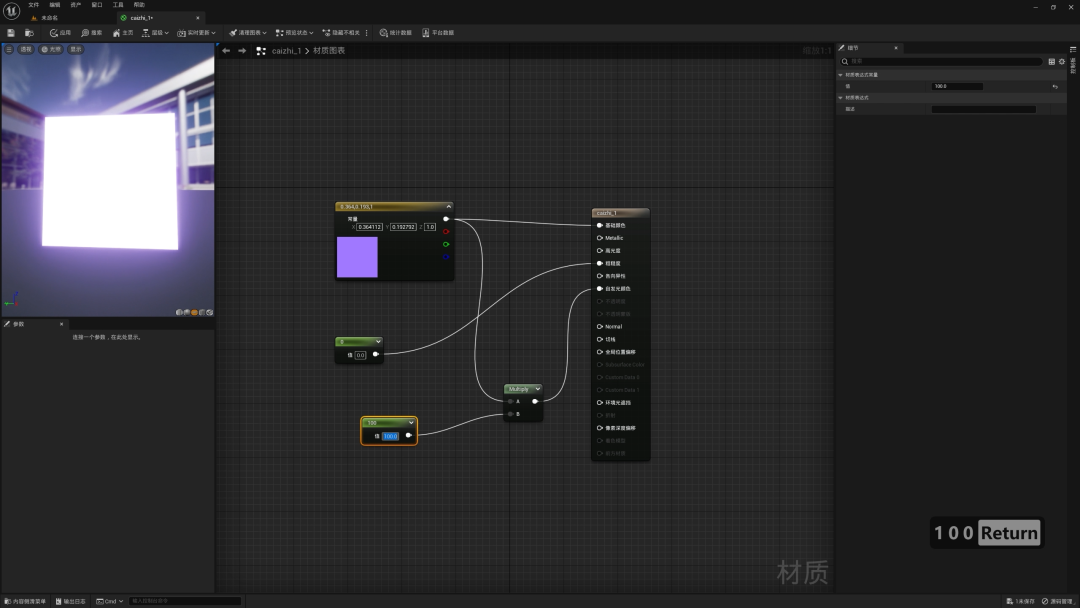

然后修改这个常量1的数值，得到下图结果：
这样做的目的是通过常量控制节点上的数值，而不用直接修改节点本身的数值，如果在更复杂的材质上做一些复杂的数学效果时，这么做的便捷性会高很多。

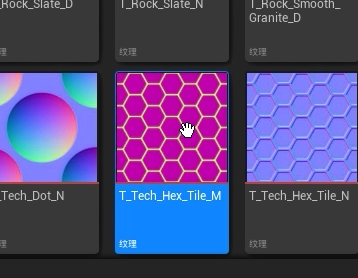

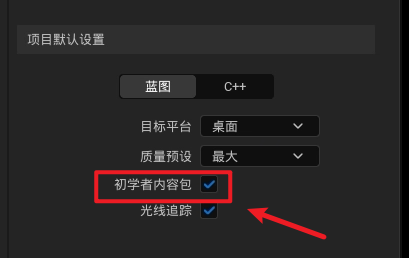

主材质节点上的基础颜色，除了用常量输入外，还可以直接用贴图，我们从下图所示的路径里找到一张贴图。由于我们建立工程的时候选择了“初学者内容包”，所以你也可以找到这个路径和这个贴图：

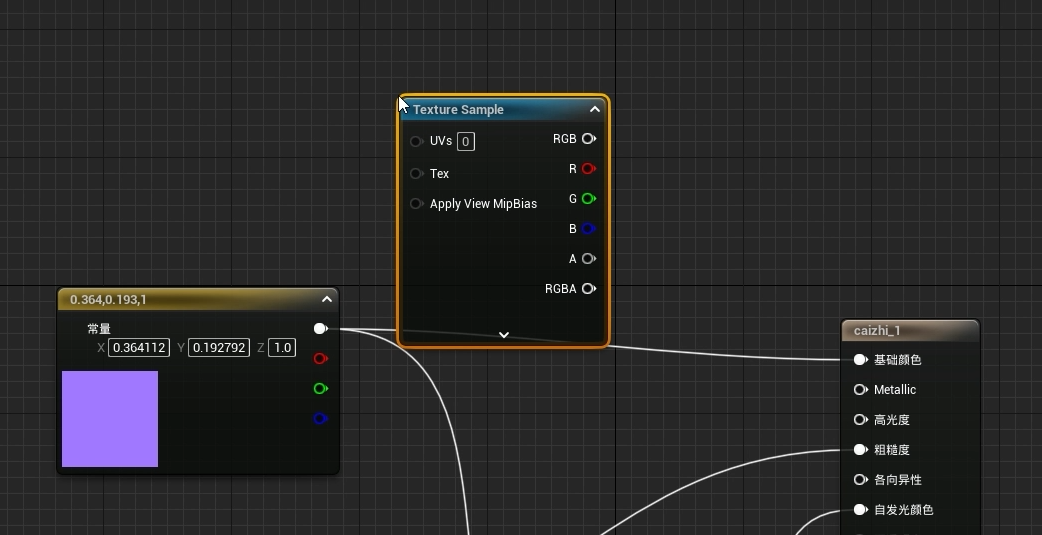

将贴图直接拖动到材质编辑器图表中，它自动变成一个Texture Sample节点：

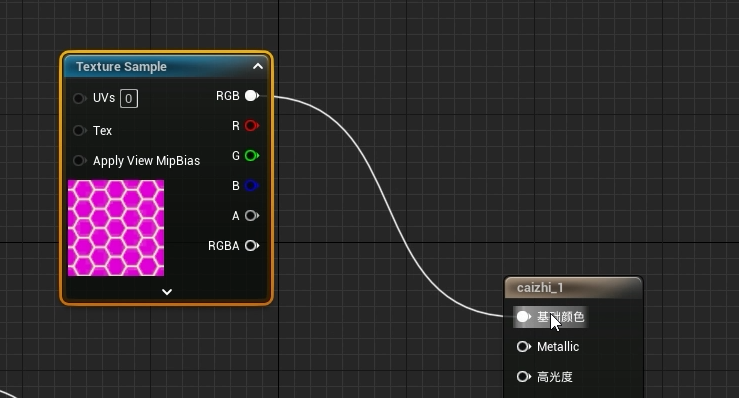

将它的RGB输出引脚连接到主材质节点的基础颜色输入引脚上：

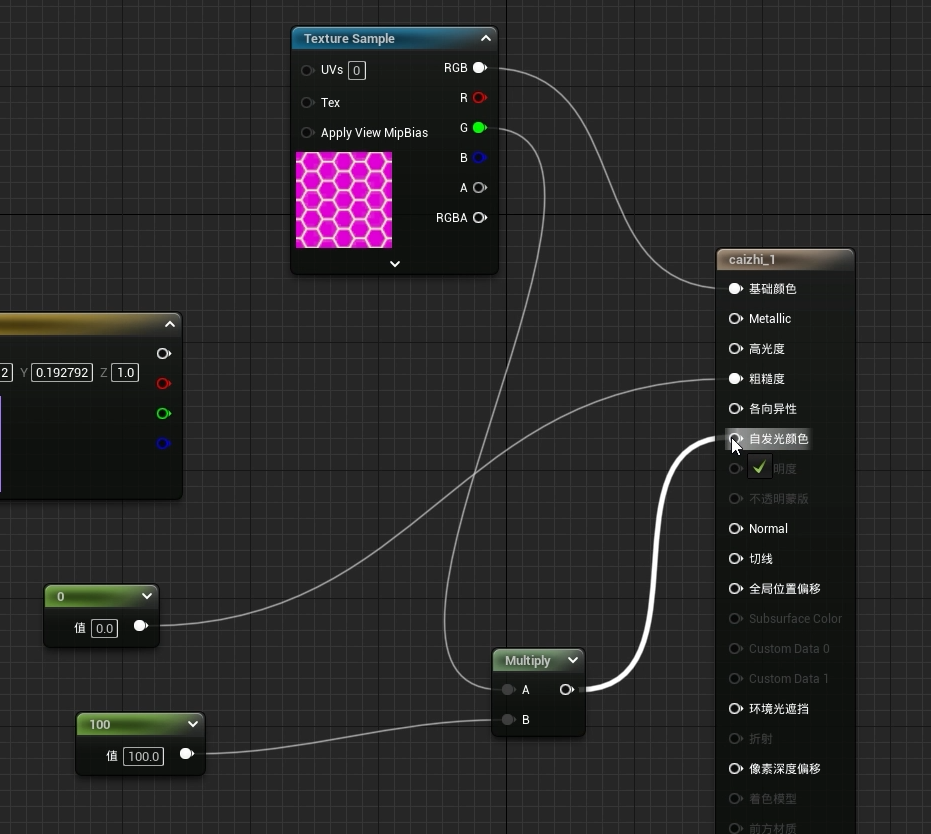

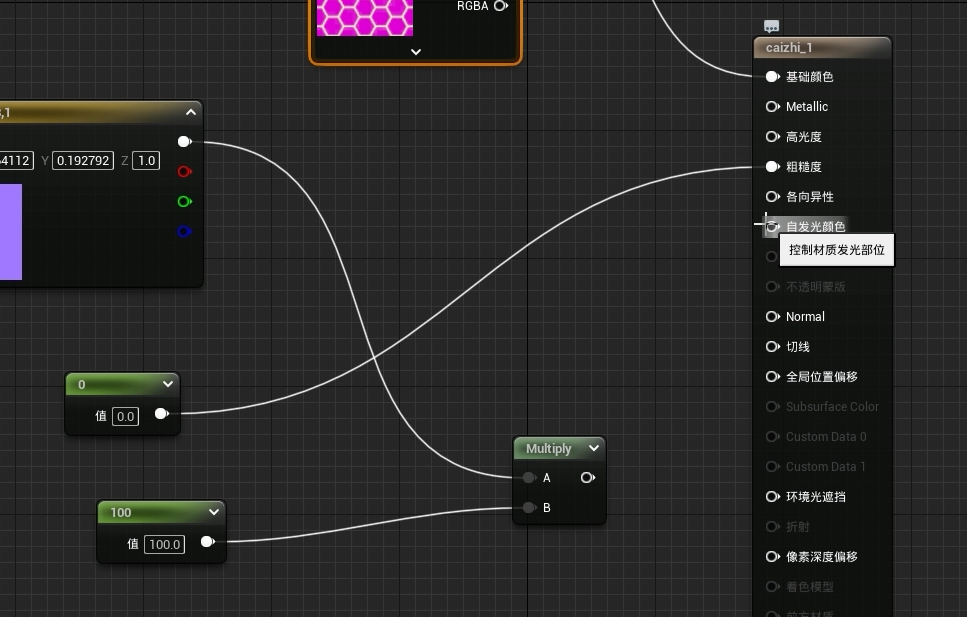

然后按Alt的同时，点击主材质节点上的自发光颜色引脚，即可断开刚才连接的自发光相关节点输入过来的电缆：

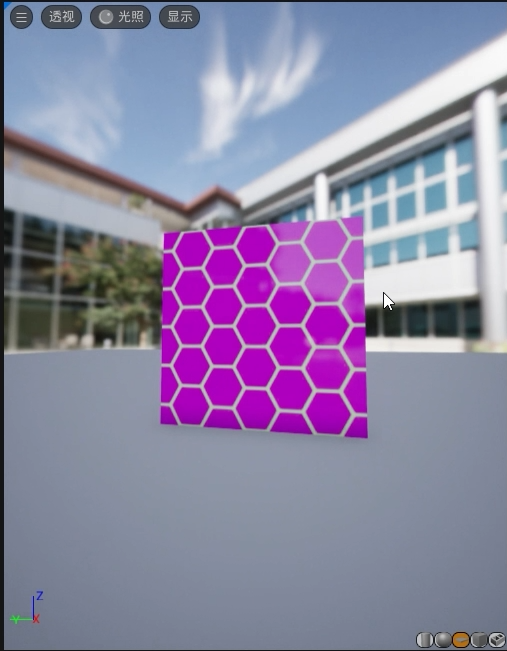

这一步是为了排除之前连接的自发光效果对贴图效果的干扰，此时就可以看到贴图效果出现了：
显然，这个贴图有R、G、B、A四个通道，它们也可供利用来输出一些特别的数据。在内容浏览器中双击这个贴图：

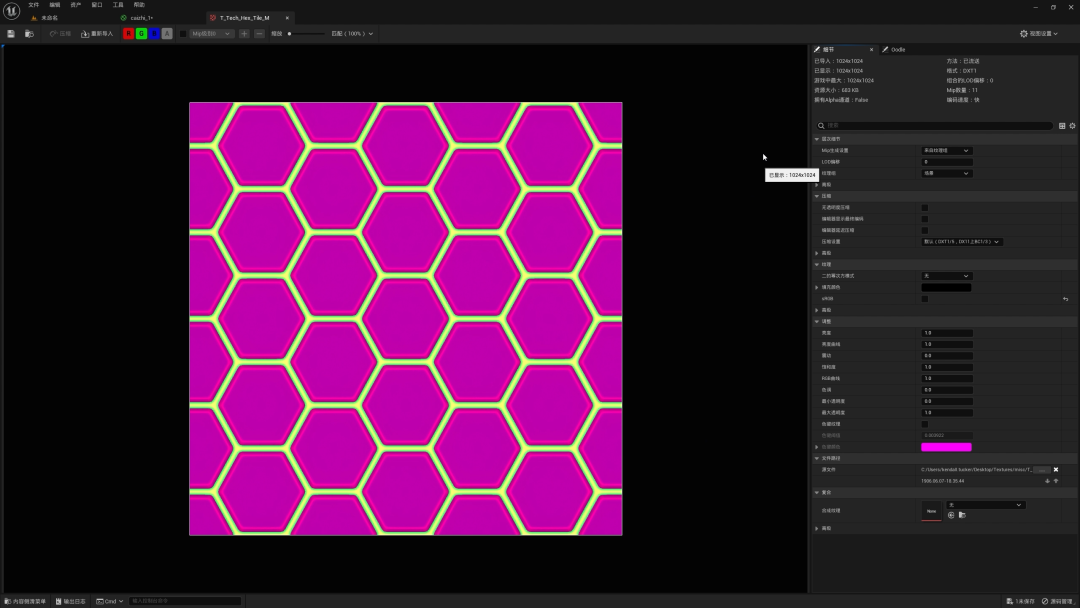

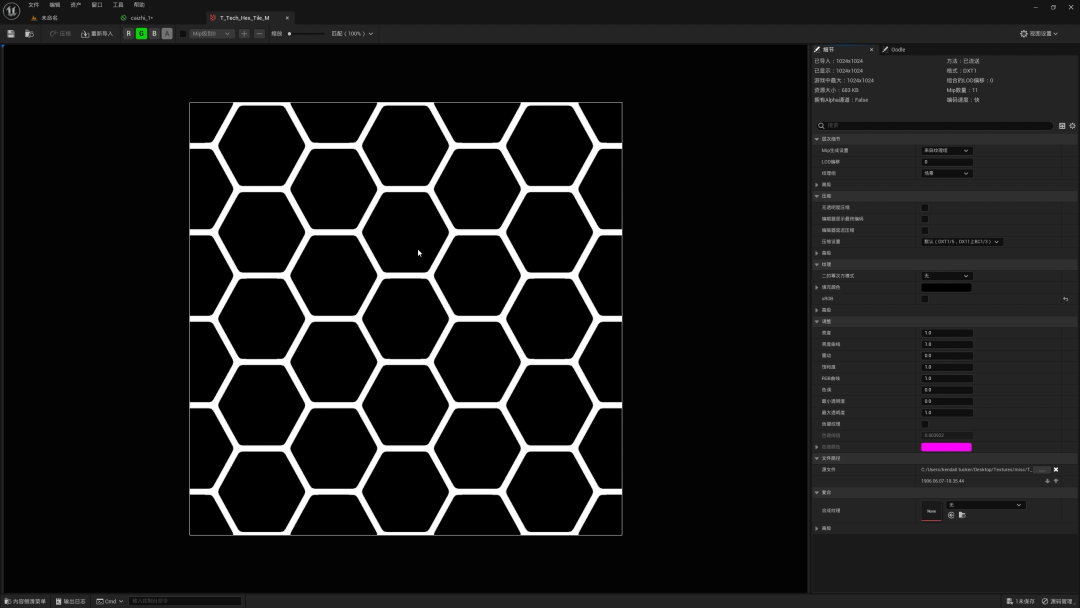

就可以打开它的详情：
在这个界面的左上角，可以单独预览各个通道的视觉效果：
点选G通道，可以看到它是一个黑白通道，我们可借此提取这个贴图的蜂窝状纹理：

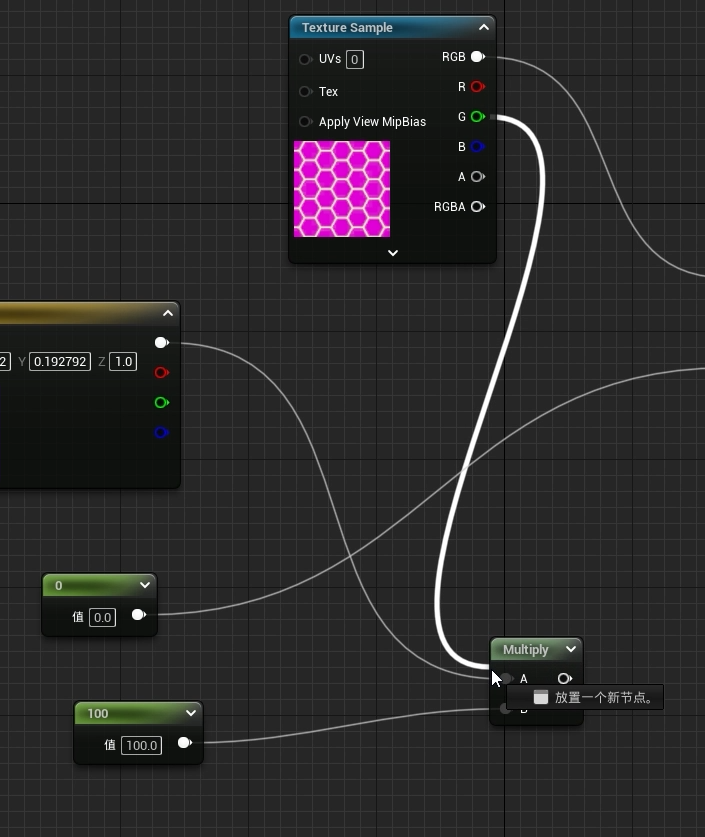

回到材质编辑器的图表区域，将贴图节点的G输出引脚连接至之前的Multiply节点的A输入引脚上：
再把Multiply的输出引脚连接至主材质节点的自发光颜色输入引脚上：

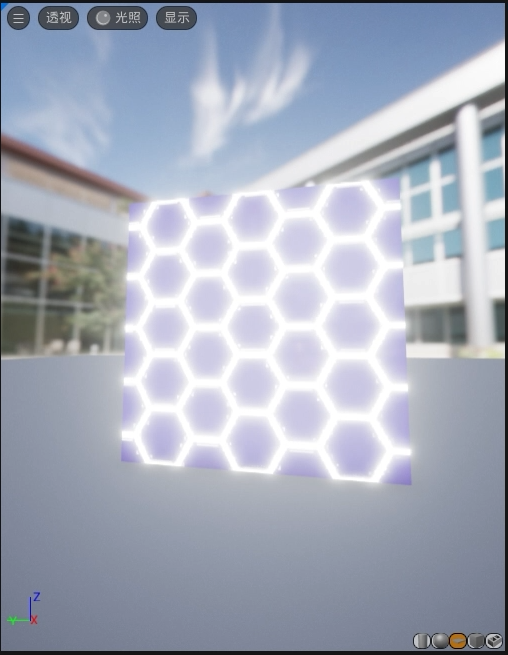

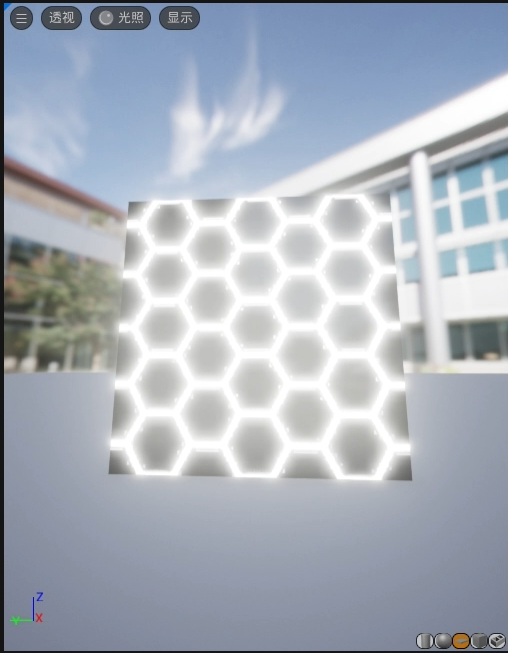

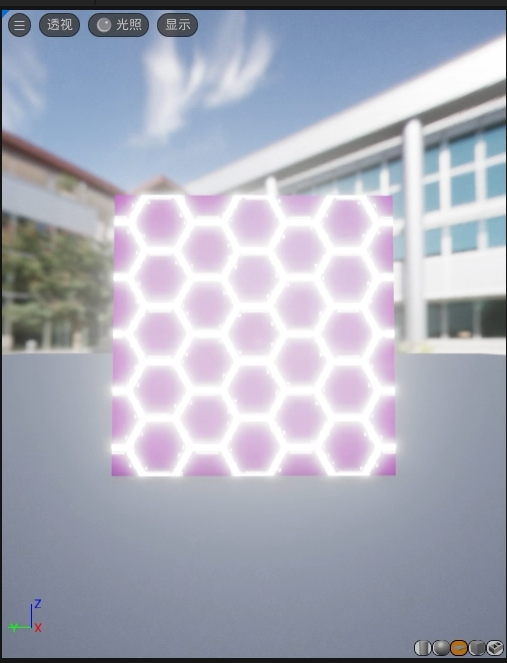

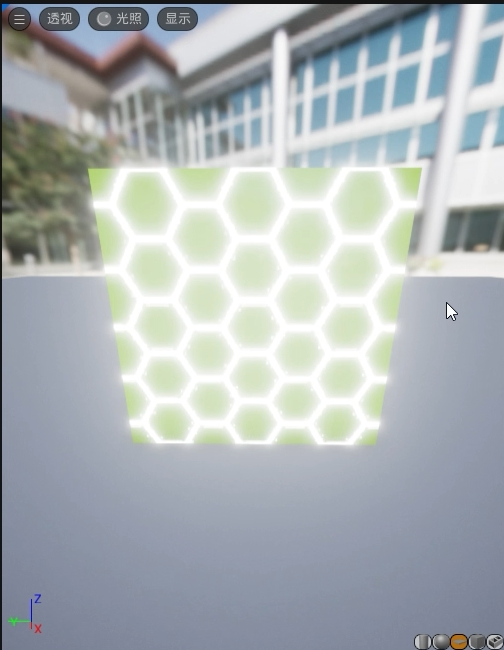

就可以得到这样的效果：
这意味着，G通道的白色表示有，黑色表示无，所以只有白色区域的网格形成了自发光效果。

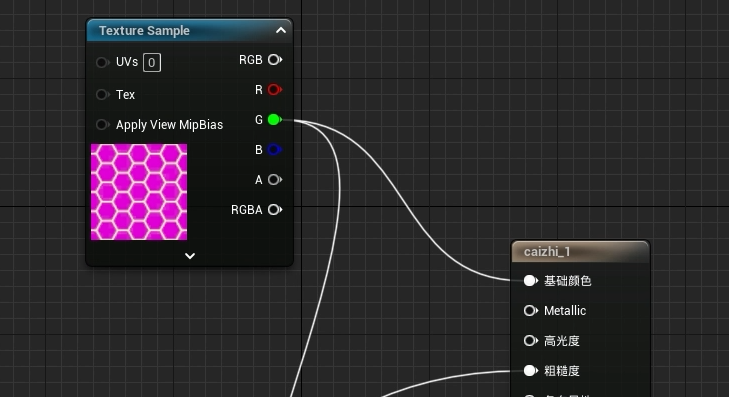

同样，G通道也可以用来当作基础颜色：
它显然是个黑白的效果：

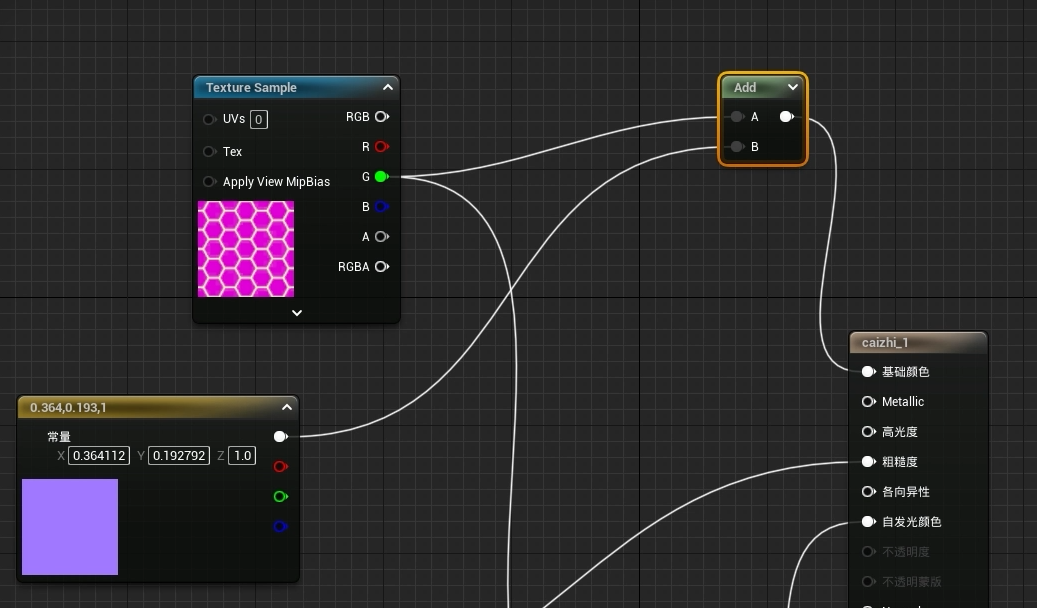

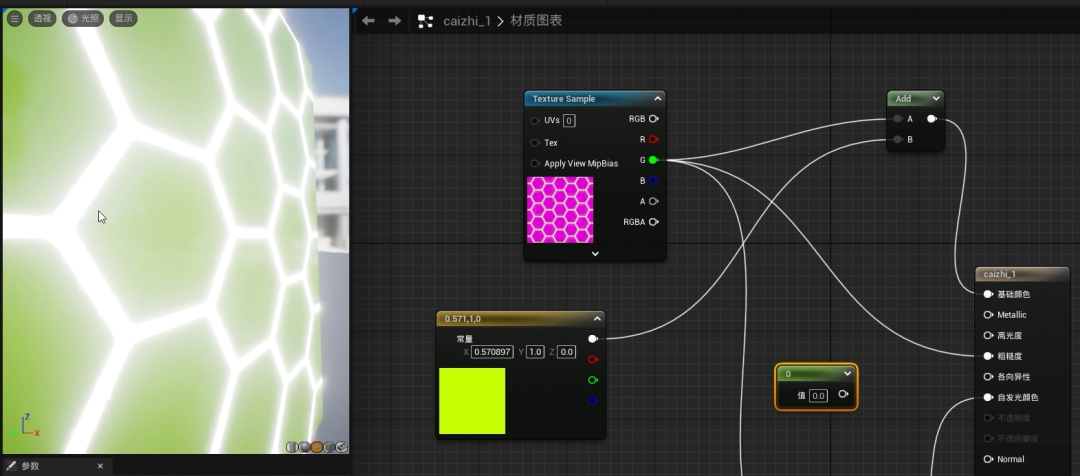

如果尝试用Add节点，将G通道颜色与常量4中定义的颜色进行处理：
就会得到覆盖了常量4颜色，但拥有G通道形状的效果：
如果修改常量4的颜色：
会得到同类效果：
此时的材质编辑器图表里是这样的状态：

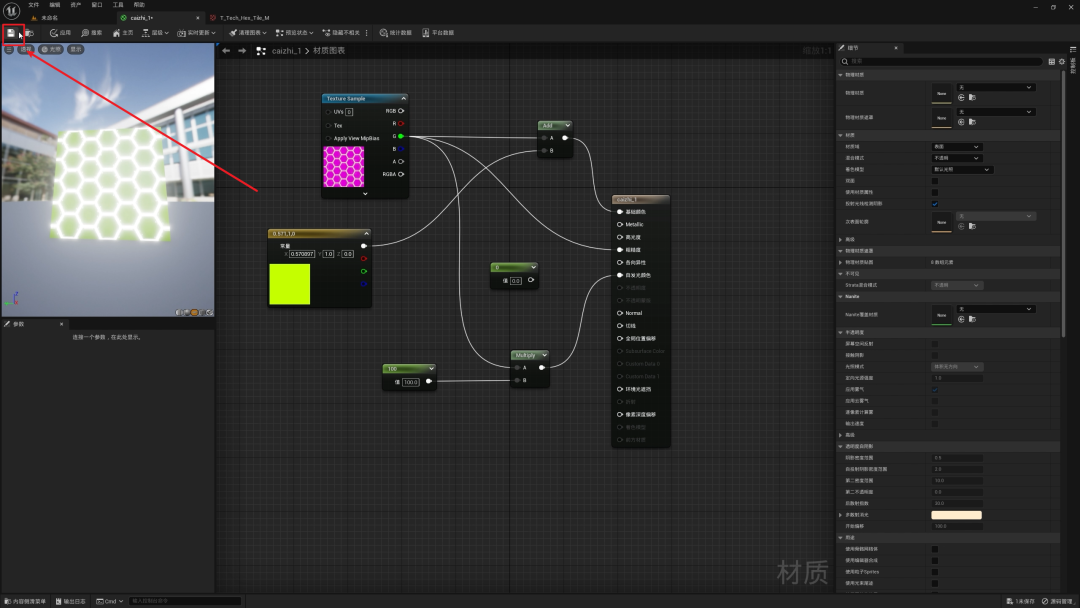

这几个简单节点的介绍和对应效果就先介绍到这里。最后记得保存材质和保存工程。点击界面左上角的保存图标即可保存材质，Ctrl+S可以保存工程：


这期就到这里，后续我们将继续介绍一些常用节点和具体的用法，欢迎继续关注。

这里是COTA五号，关注我们，共寻设计本质。
本文完。
