作为照明设计师你还不了解这些常用设备和材料吗！！！（室外篇）

随着照明行业的逐步发展和完善，对设计师也提出更高的要求和挑战，所以我们时刻都要保持一颗学习的心态，不断提升专业技能和知识面。今天跟大家分享一下照明常用设备和材料，文中如有不足之处还请多多指教

一、配电箱

在方案初期我们就要考虑到配电箱的安装位置和用电负荷，之前项目中就是因为考虑不足，现在想想都是泪呀！（300多米高层，照明配电箱设置在负一层，灯具大部分集中楼顶，而且还有十几台大功率探照灯，项目初期完全可以提出将照明配电箱设置在楼顶的）。

配电箱外壳材料选用：一般是从产品的使用环境和成本来考虑选用不同的材质；现市场主流以金属材质为主，常见材质如下：

冷轧板SPCC：表面处理采用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm，目前应用最广泛，约占市场80%。

热轧板SHCC：表面处理采用电镀,烤漆件，成本低，但难成型，材料厚度≥3.0mm,主要用平板件。

铜：表面处理采用镀镍、镀铬，或不作处理，成本高。

不锈钢：表面不做处理，成本高，但特点就是防锈功能好，更加的经久耐用，特别是适用于室外环境使用。

铝板：表面处理一般用铬酸盐、氧化（导电氧化，化学氧化），成本高，但它具有耐高温、耐腐蚀的特点，同时有很好的绝缘性，所以相对来说更安全。

铝型材：截面结构复杂的料件，大量用于各种插箱中。表面处理和性能同铝板。

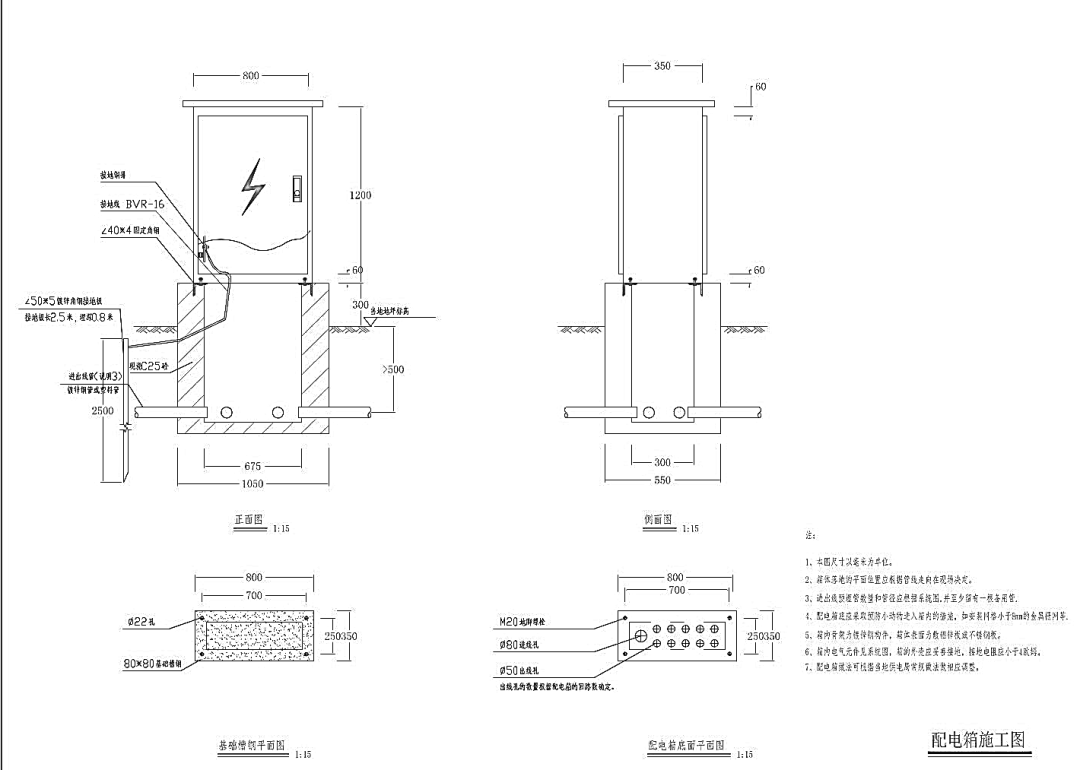

室外地面安装配电箱时，需选用防护等级不低于IP54，基础需高出地面不小于300mm，下图为配电箱施工图：

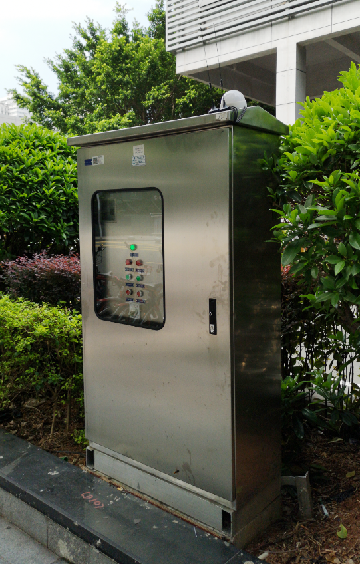

下图为配电箱实景图，仔细看上面还多了天线和复眼光感器。

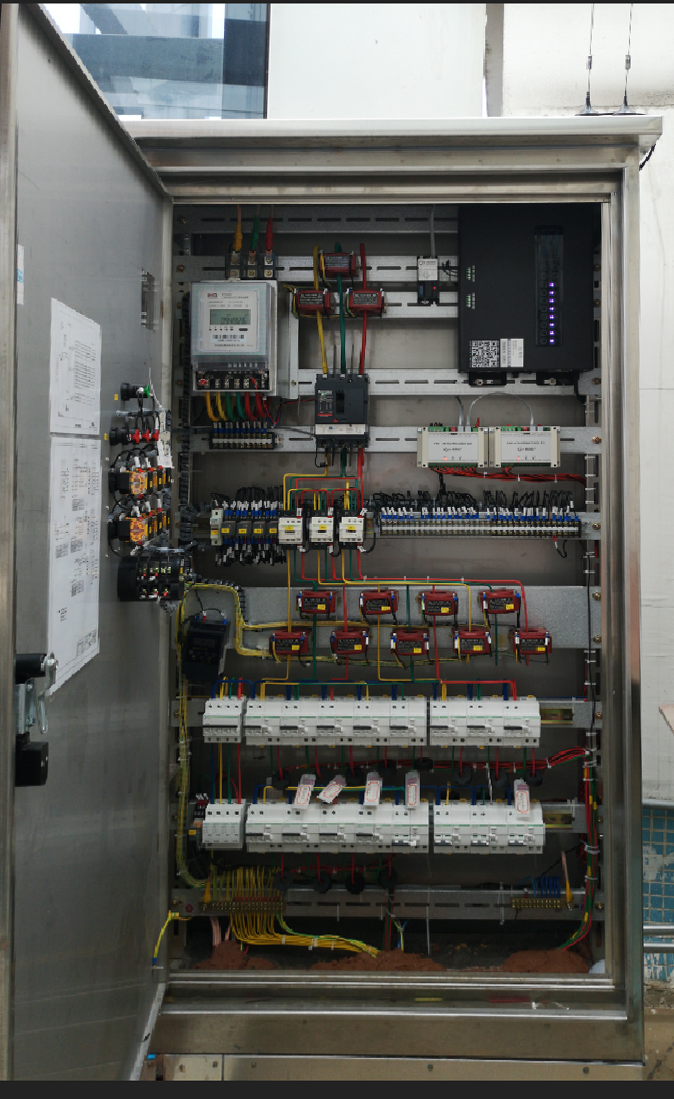

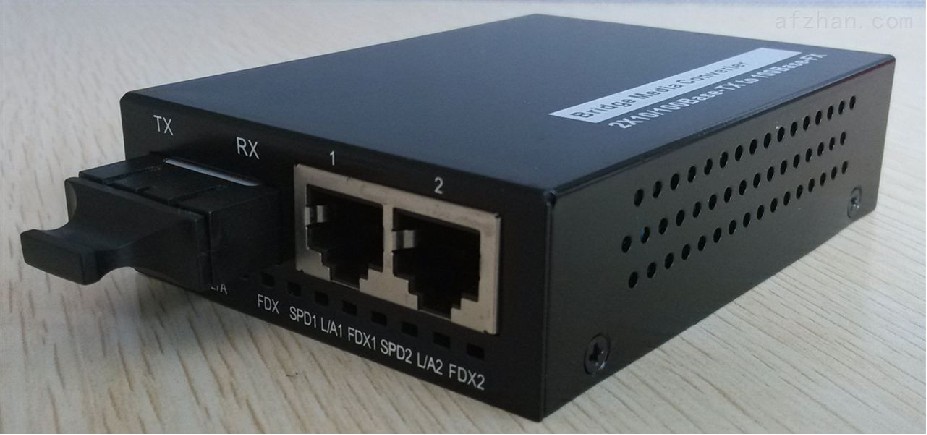

打开配电箱门，估计好多朋友都会有点蒙圈了，这都是啥呀这是---

安排！想了解更多，请自行查阅相关资料！

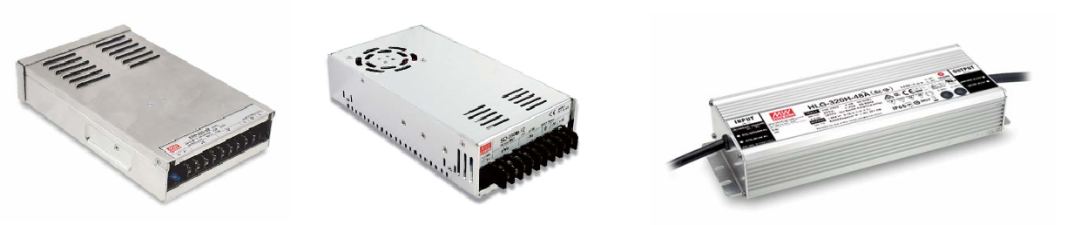

二、灯具

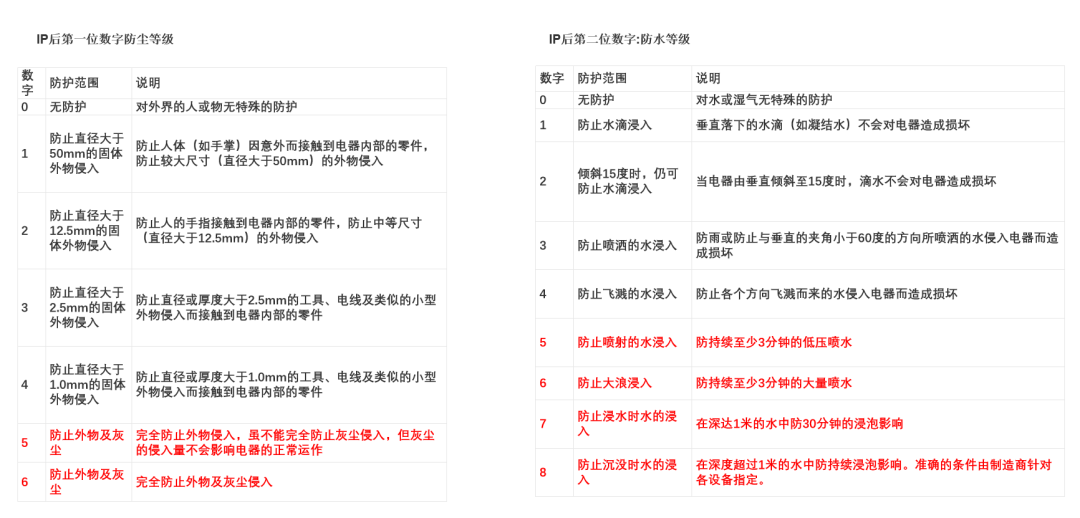

灯具按使用空间可分两大类：室内灯具和室外灯具，室内灯具一般防护等级为IP20（特殊空间除外），室外灯具防护等级要求不低于IP65，下图防护等级标准：

灯具按使用场所，可以分为以下几类：

1、高杆灯：主要应用场所有大型广场、机场、立交桥等，高度一般为18-25米；灯杆安装位置应避开广场出入口、商业建筑主入口或主要视觉立面。

高杆灯

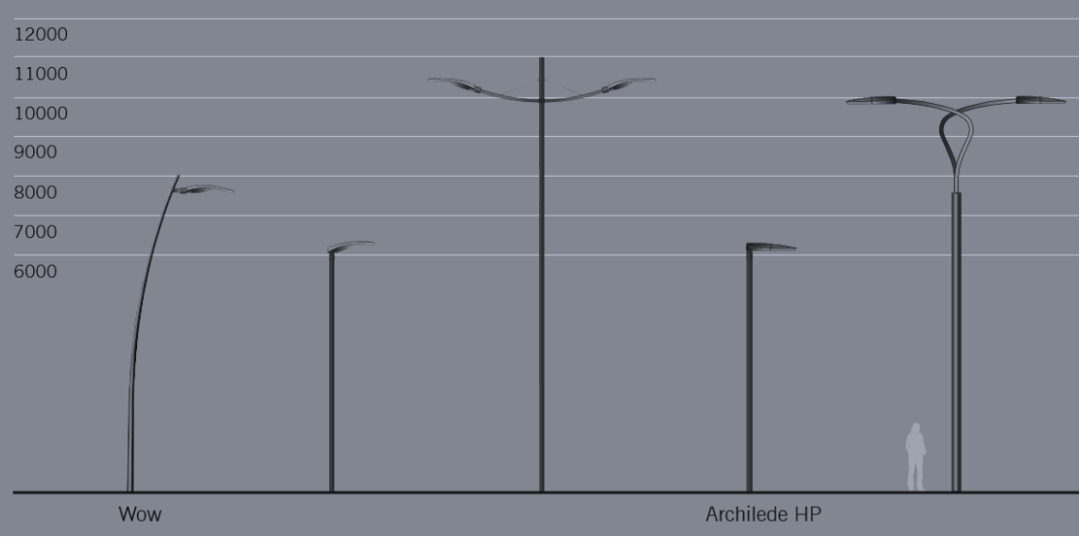

2、路灯：主要应用场所有道路、停车场、广场等；路灯配光为蝙蝠翼配光，这样的配光可以更好的提供均匀照明效果，作用于不同道路时要注意控制好其眩光指数，为驾驶员或行人提供舒适的光环境，下图为不同道路灯具位置布置图，仅供学习参考。

路灯

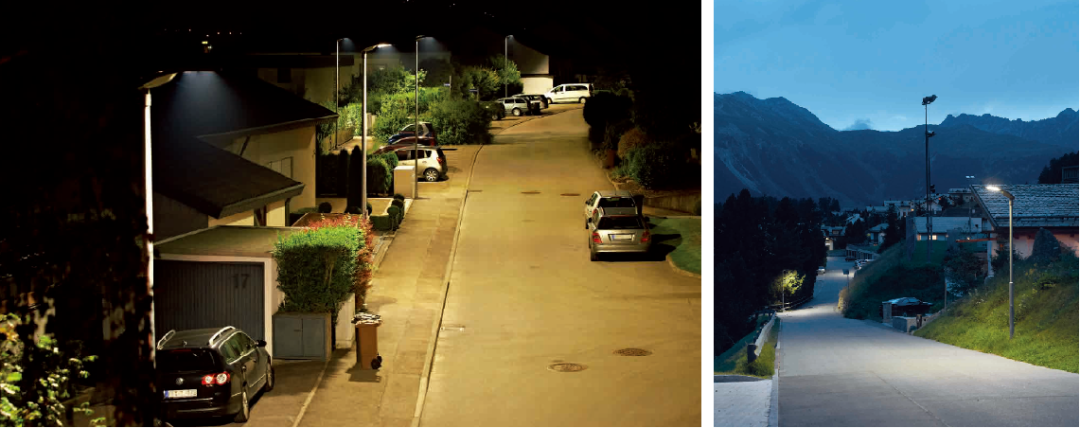

路灯照明效果，左图照度均匀度明显要比右图好一些，但是作为人行步道或少辆机动车道路，照度均匀可适当低一些。

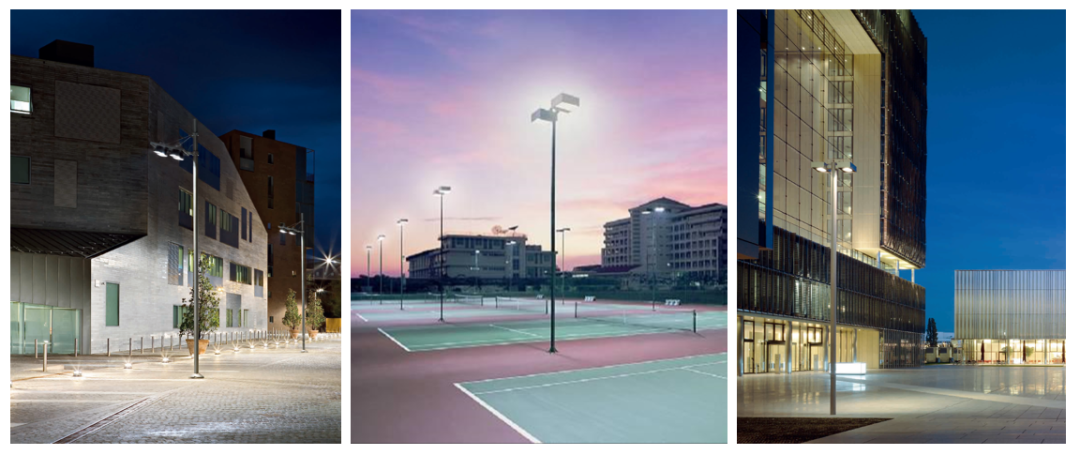

3、球场灯：主要应用场所为蓝球场、足球场、网球场、高尔夫球场、停车场、体育场等，灯杆高度一般在8米以上。

球场灯

球场灯照明效果

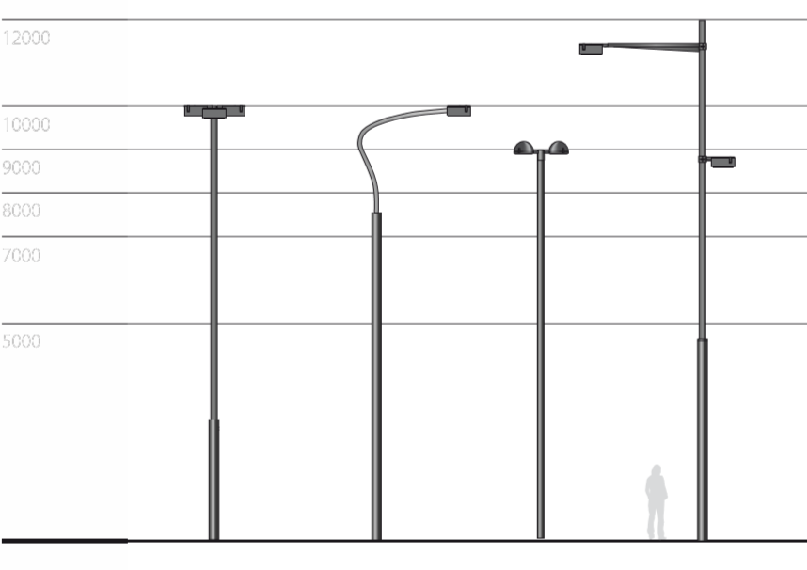

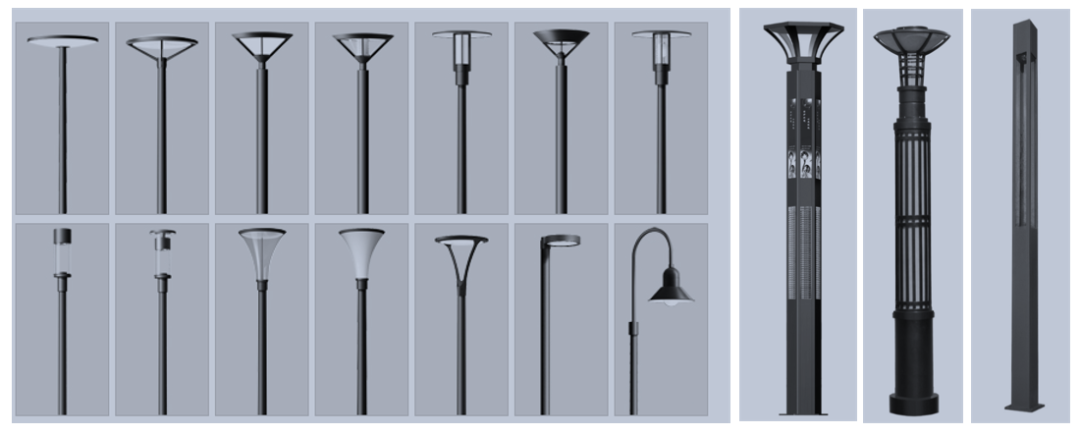

4、庭院灯：主要应用场所为广场、人行步道、停车场、庭院等，灯杆高度一般为3-6米，因为是近人尺度，所以灯具造型种类较多，有功能性的，也有功能与装饰相结合的。

庭院灯

庭院灯照明效果

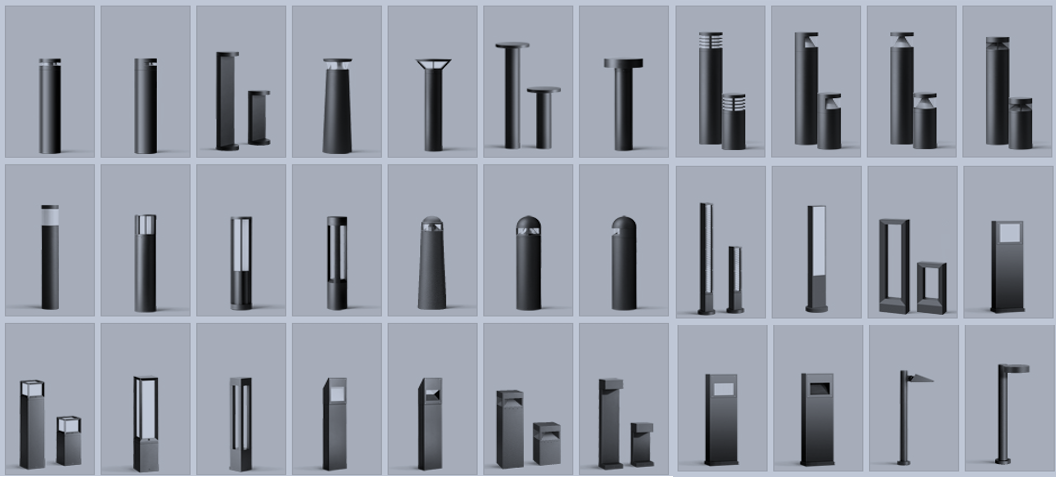

5、草坪灯：主要应用场所为步道、草坪、庭院等，高度一般为0.3-1.2米。

草坪灯

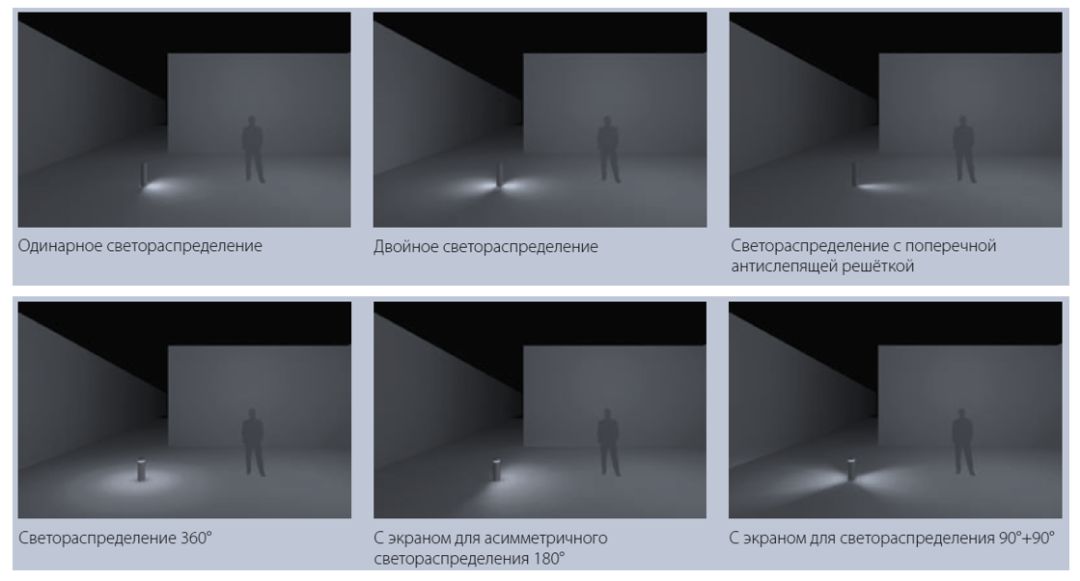

草坪灯配光效果

草坪灯照明效果

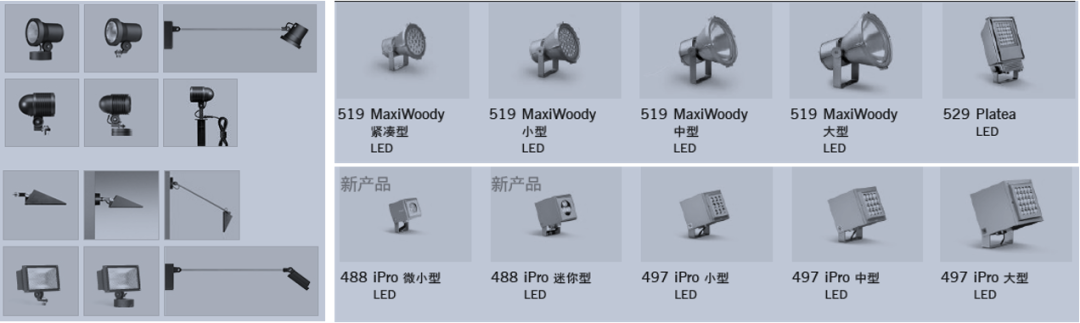

6、投光灯：主要应用场所为建筑、桥梁、广场、雕塑、广告、树木等，灯具功率一般为1-2000W。

投光灯

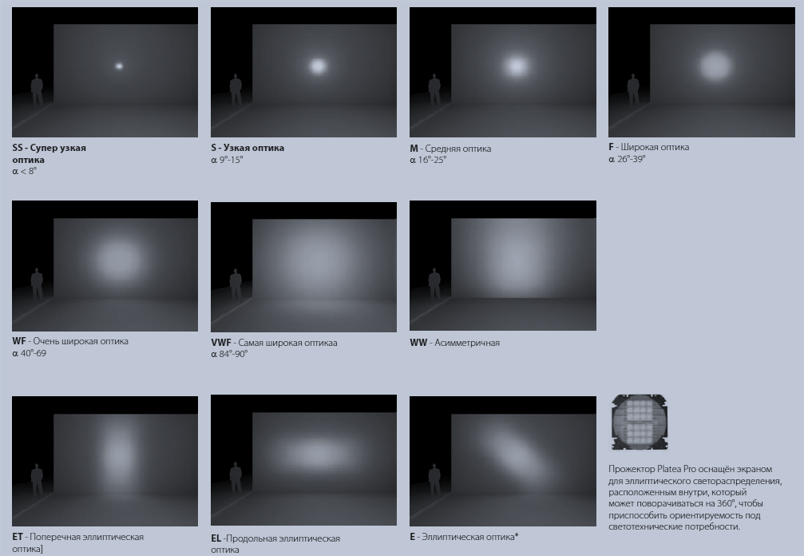

投光灯配光一般有极窄光、窄光、中光、宽光，超宽光、洗墙配光，还有通过增加光学配件来改变配光效果，如有防眩要求时，也可以增加防眩光配件。

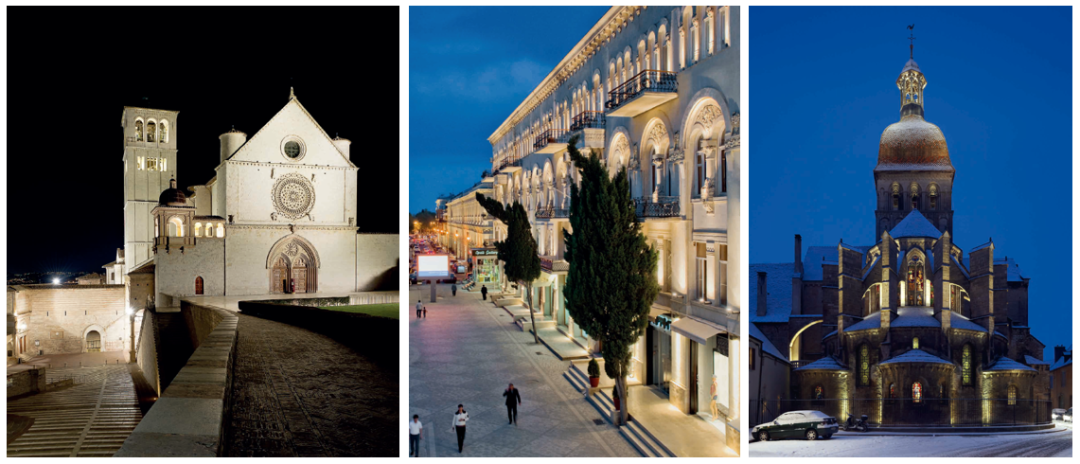

投光灯照明效果

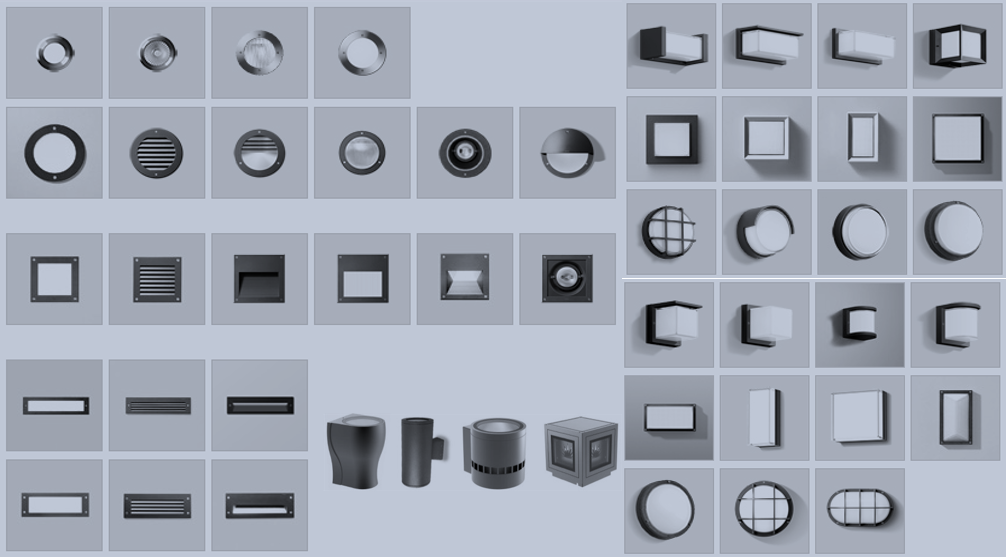

7、壁灯：主要应用场所为建筑立面、台阶、墙面、立柱等，灯具有表面装和嵌入安装，安装时注意安装高度。

壁灯

壁灯配光一般有下出光、上出光、上下出光、侧出光和表面发光

壁灯照明效果

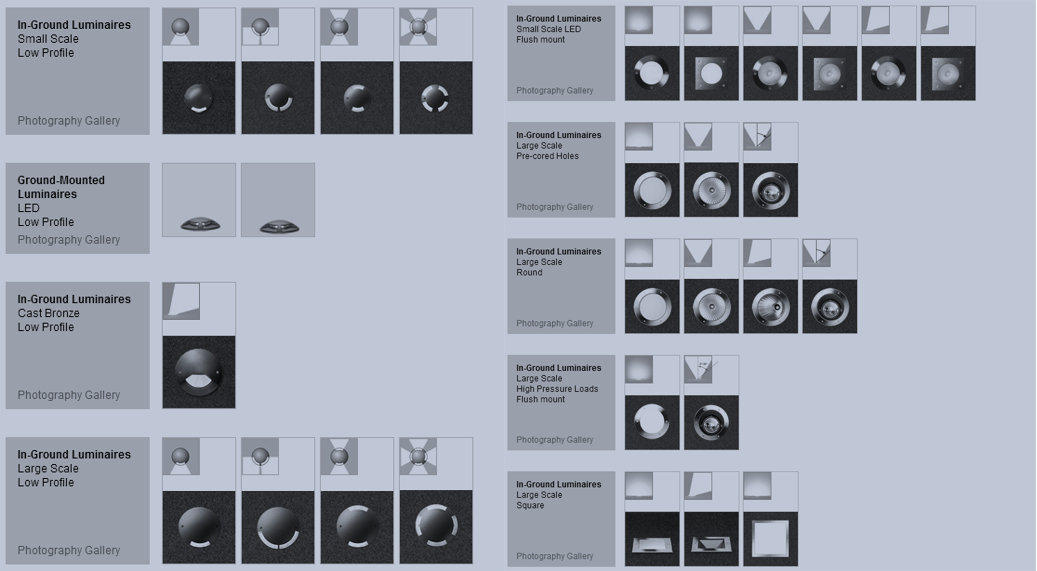

8、地埋灯：主要应用场所为建筑立面、墙面、树木、广场、台阶等，地埋灯防护等级为IP67，如果安装在广场或地面，有车辆和行人会触碰，还应考虑抗压性和灯具表面温度，以免压裂或对人造成烫伤。

地埋灯

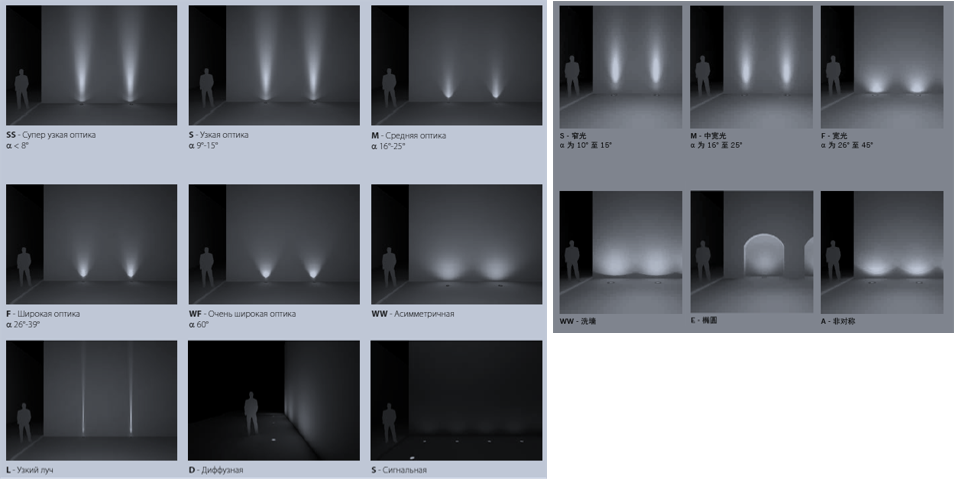

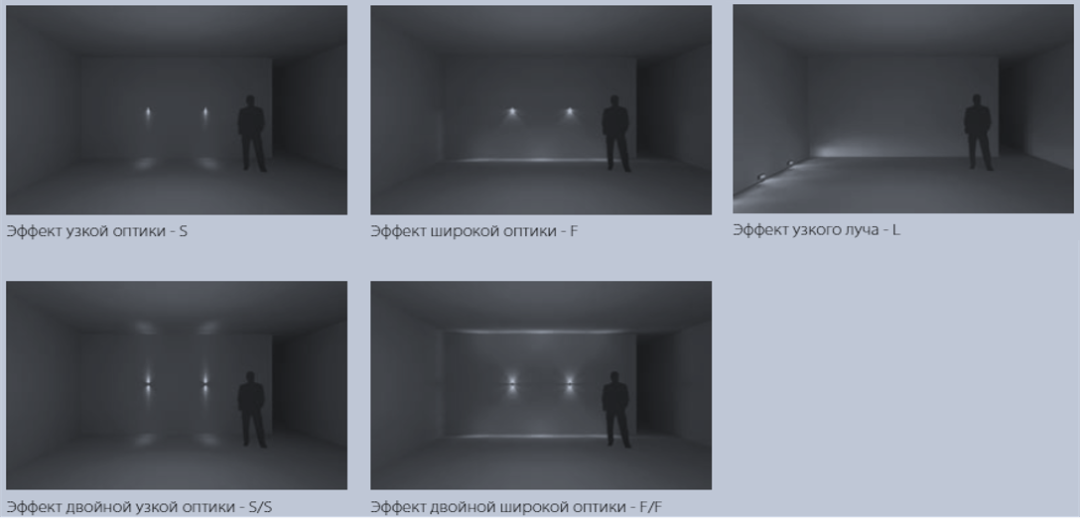

地埋灯配光一般有窄光、中光、宽光、洗墙配光、侧面发光、表面发光等，选中窄光束地埋灯时，一定要确定好灯具与被照面的安装距离，稍差一些，效果就会变化很大，选用洗墙配光时，要注意灯具出光方向。

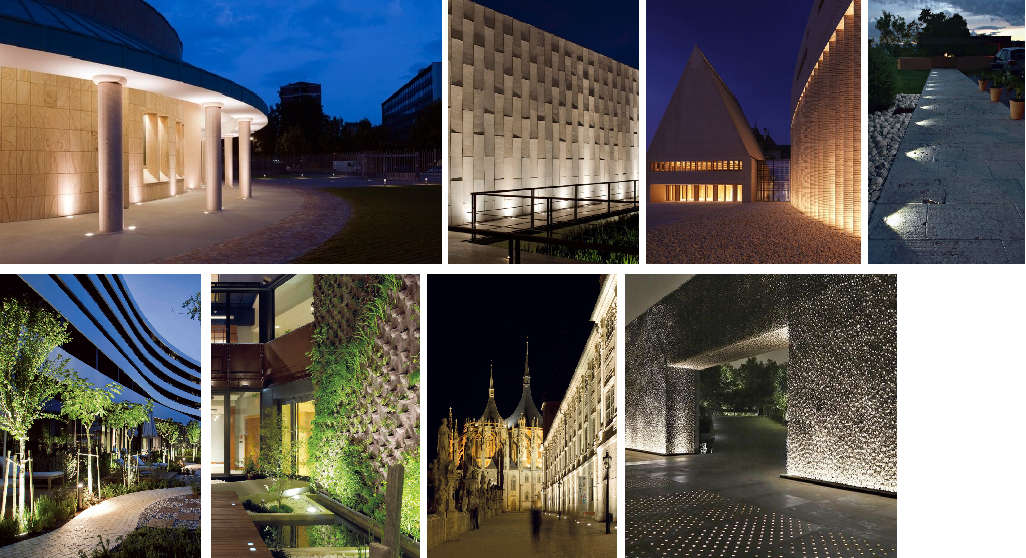

地埋灯照明效果

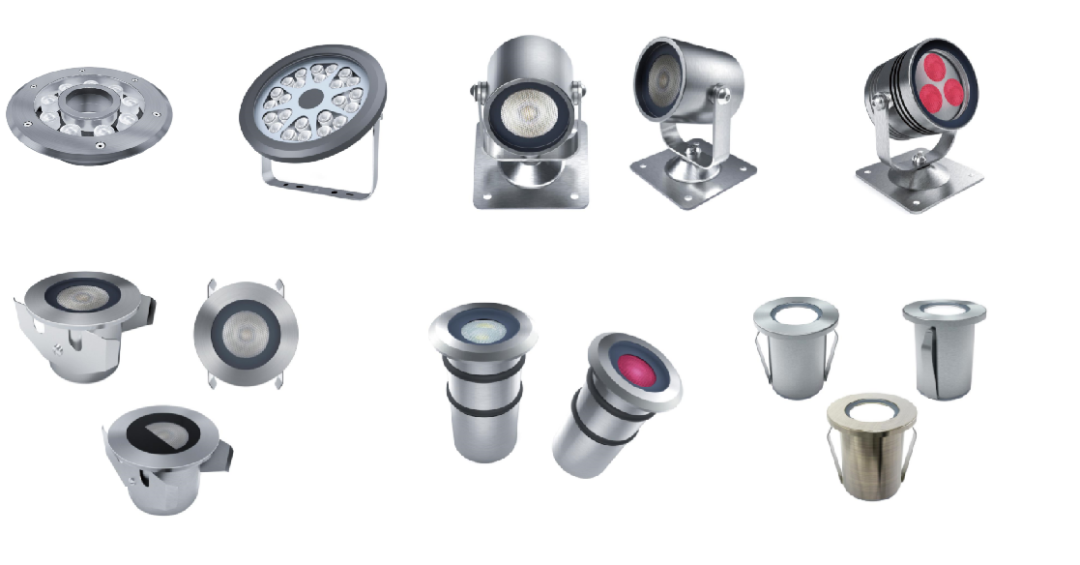

9、水下灯：主要应用场所为游泳池、水景喷泉、河面等，防护等级为IP68，灯具电压24V，最好是12V，因为安全最重要，水下灯安装方式为表面安装、嵌入安装，水景照明时，一定要确定出水位和落水位，如果没装对位置，是没有效果的。

水下灯

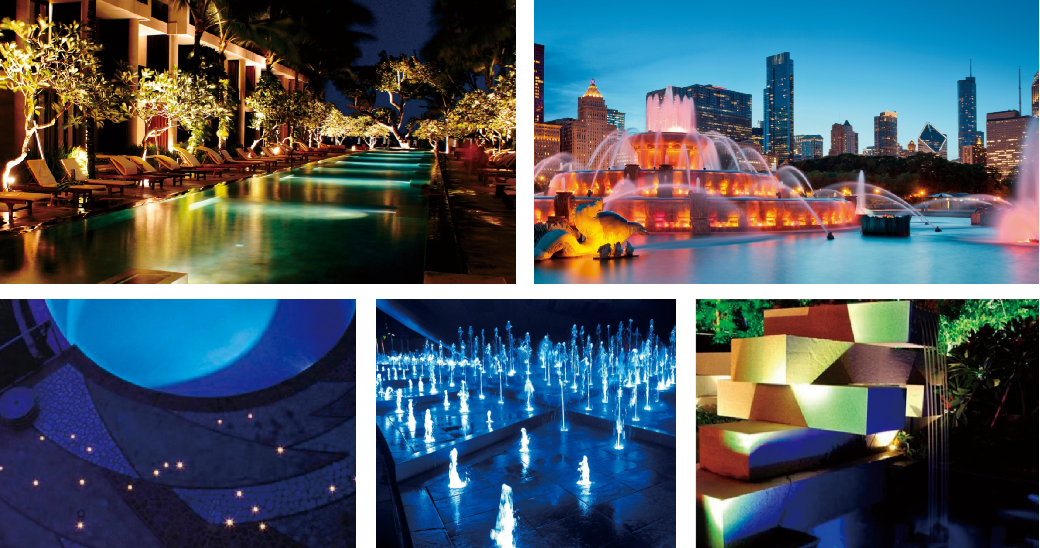

水下灯照明效果

10、点光源：主要应用场所为楼体立面、建筑轮廓、树木、媒体立面、景观装置等。

点光源

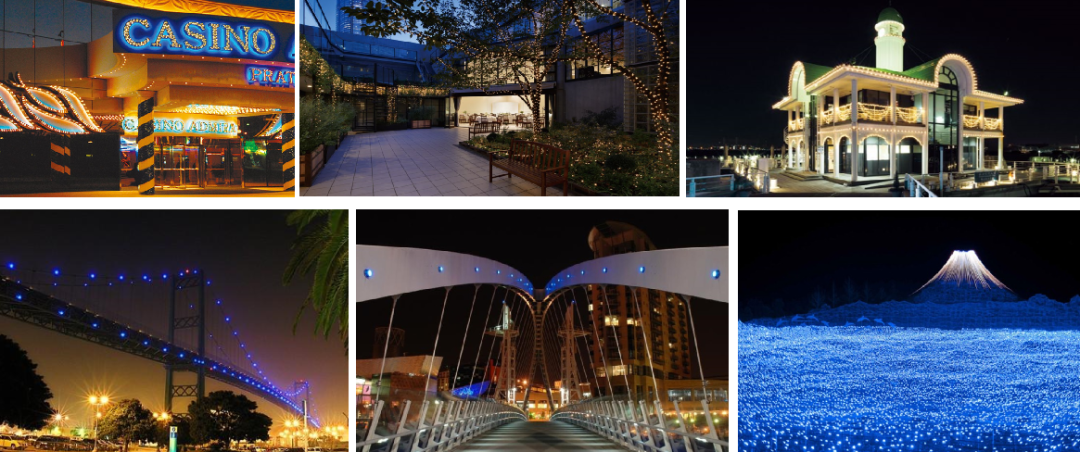

点光源照明效果

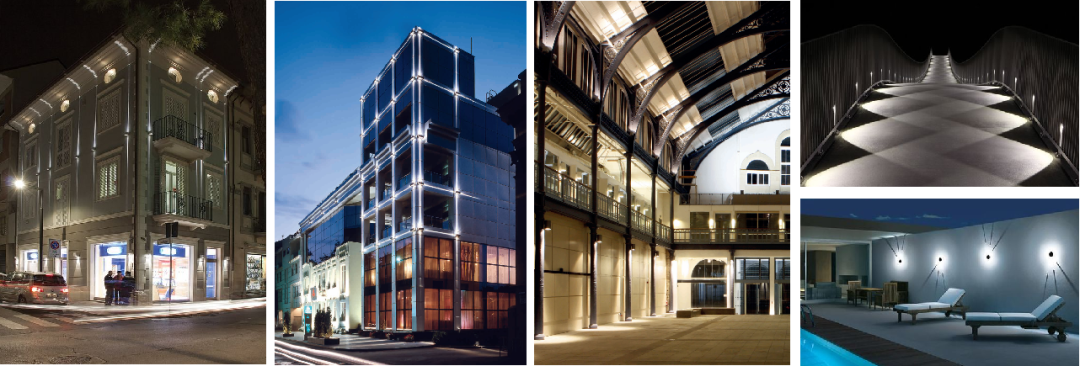

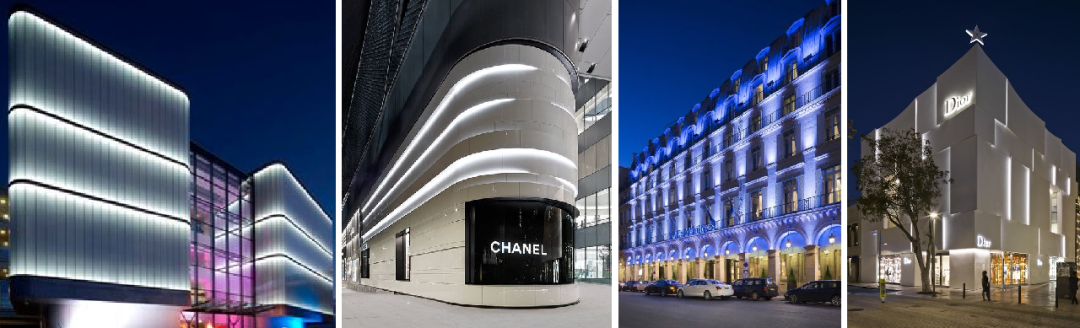

11、洗墙灯：主要应用场所为建筑立面、墙面等，建筑立面照明时经常需要将灯体隐藏在建筑内，所以设计时需要与相关专业进行有效沟通，灯具的安装支架也要考虑充分，在狭窄的空间里，需考虑如何方便固定，很多设计朋友经常忽略这一点，同时还要考虑检修。

洗墙灯

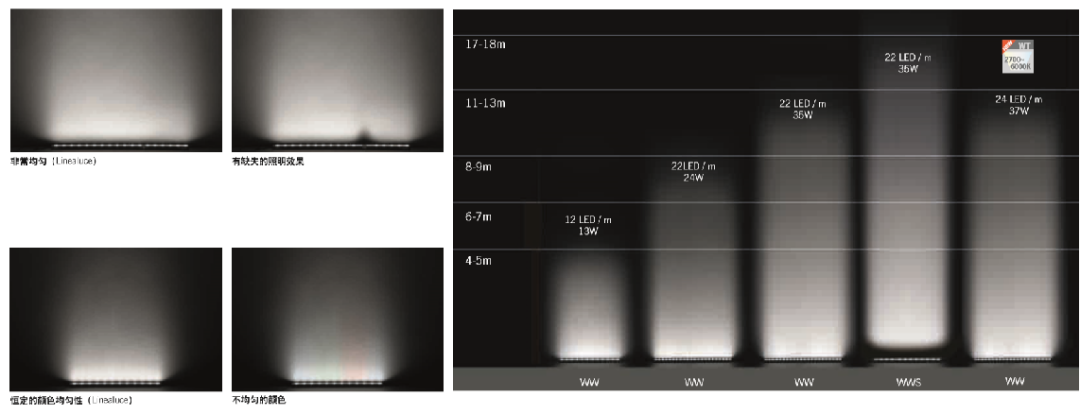

洗墙灯配光，主要看洗的高度，不要听信厂家所说的距离，不同的灯具厂家光效差别很大。

洗墙灯照明效果

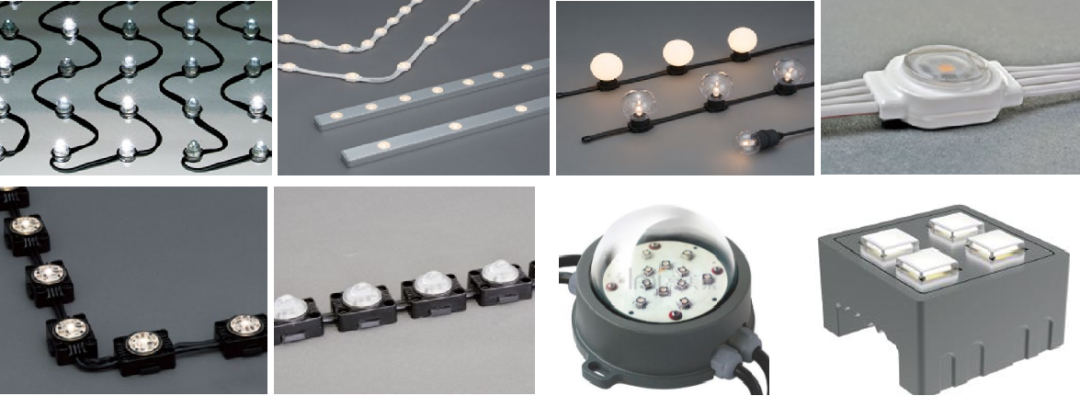

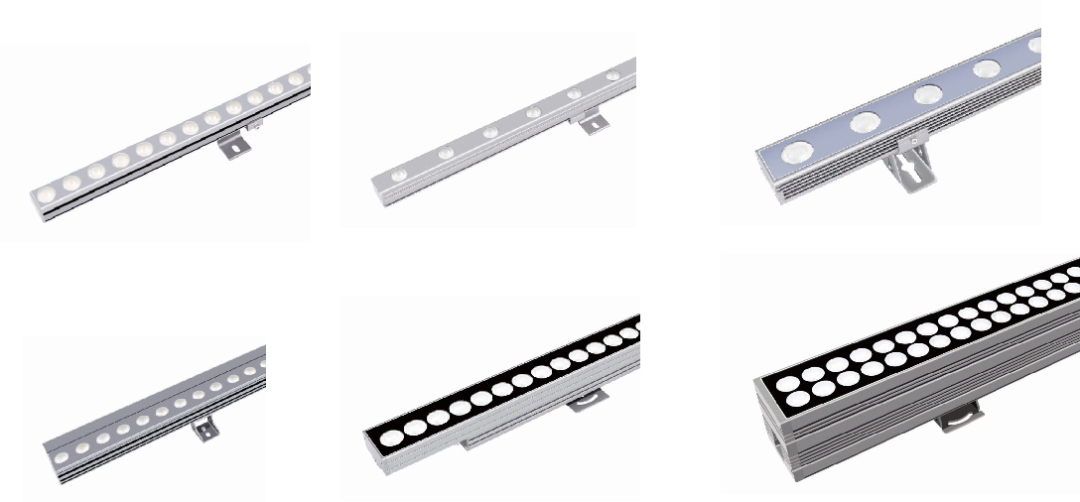

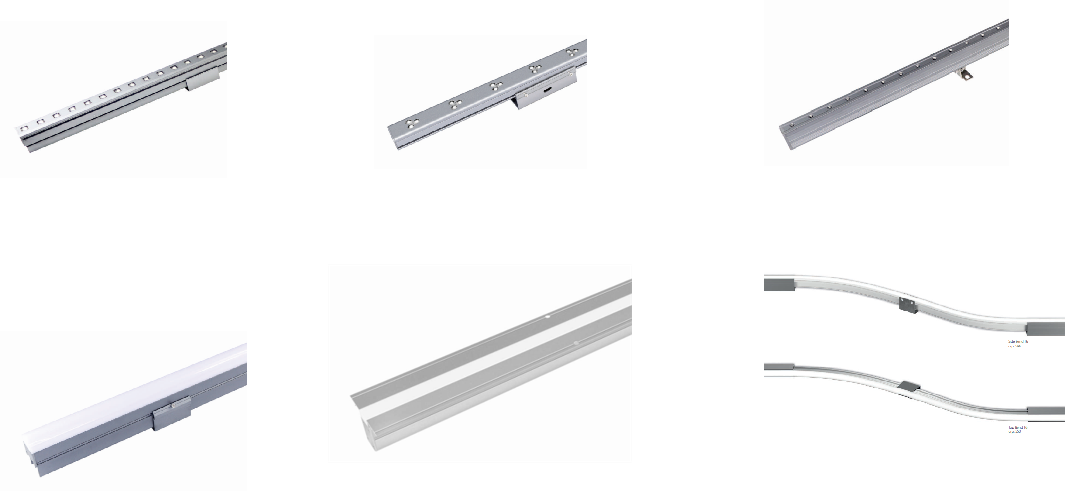

12、线条灯：主要应用场所为护拦、建筑、桥梁、楼梯，显示屏等，灯体更加小巧，与洗墙灯最大区别是，灯具功率小，一般为10W左右/米。

线条灯

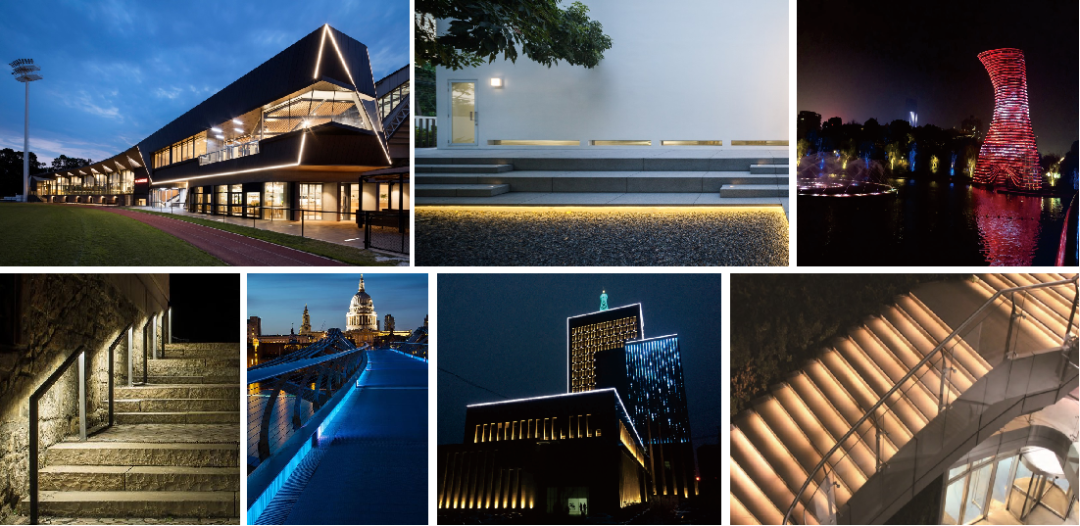

线条灯照明效果

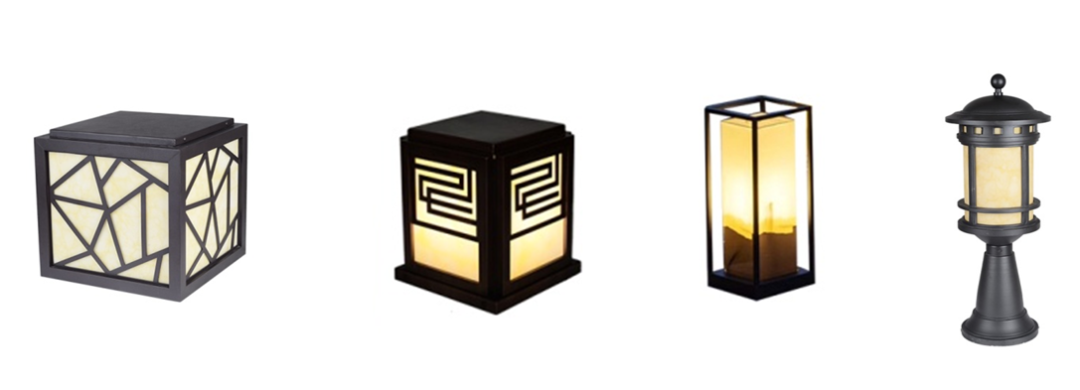

13、柱头灯：主要应用场所为护拦、围墙、庭院、步道等，主要以装饰照明为主。

柱头灯

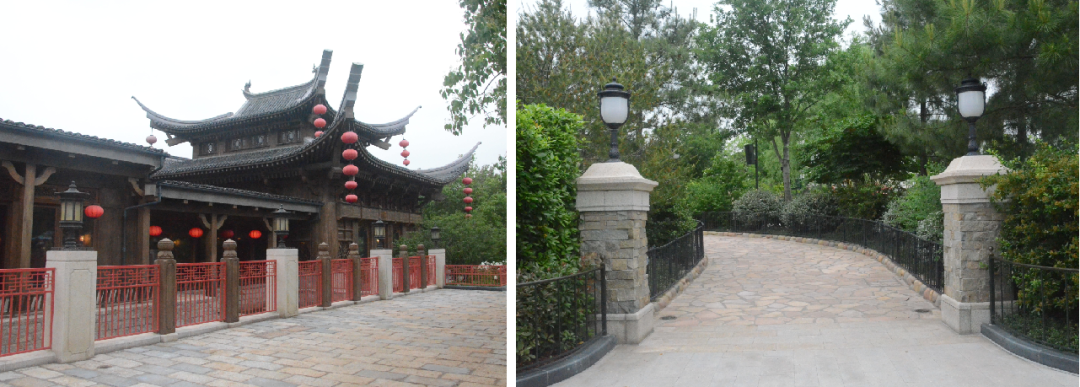

柱头灯照明效果

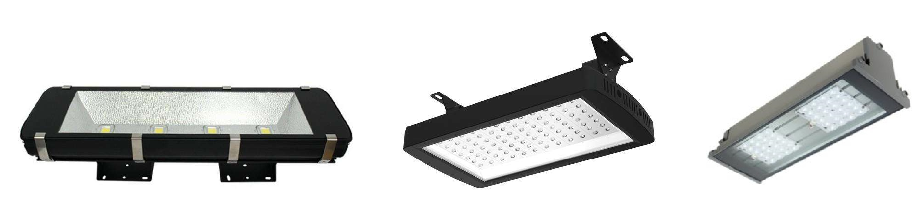

14、隧道灯：主要应用场所为隧道、地下通道等，安装方式为顶装或侧装。

隧道灯

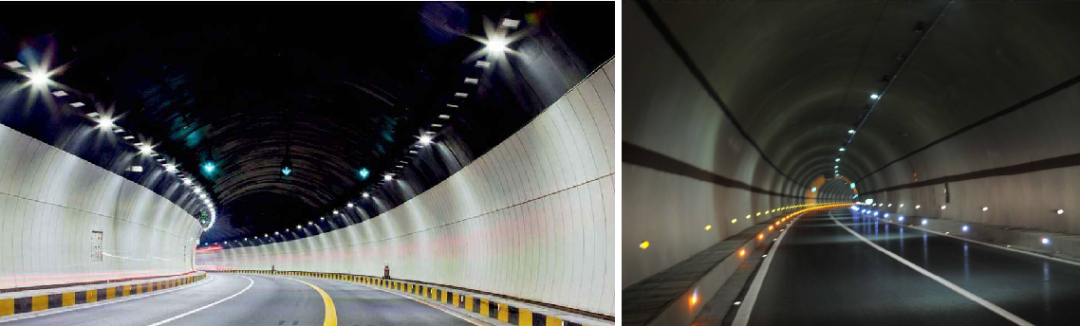

隧道灯照明效果

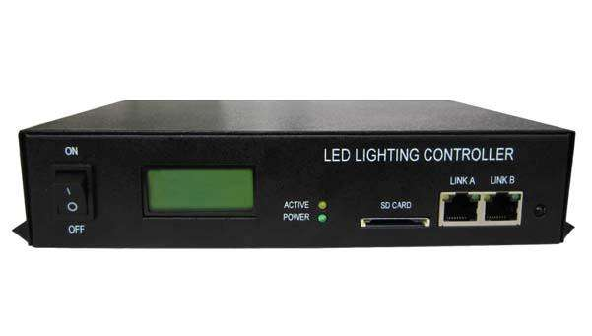

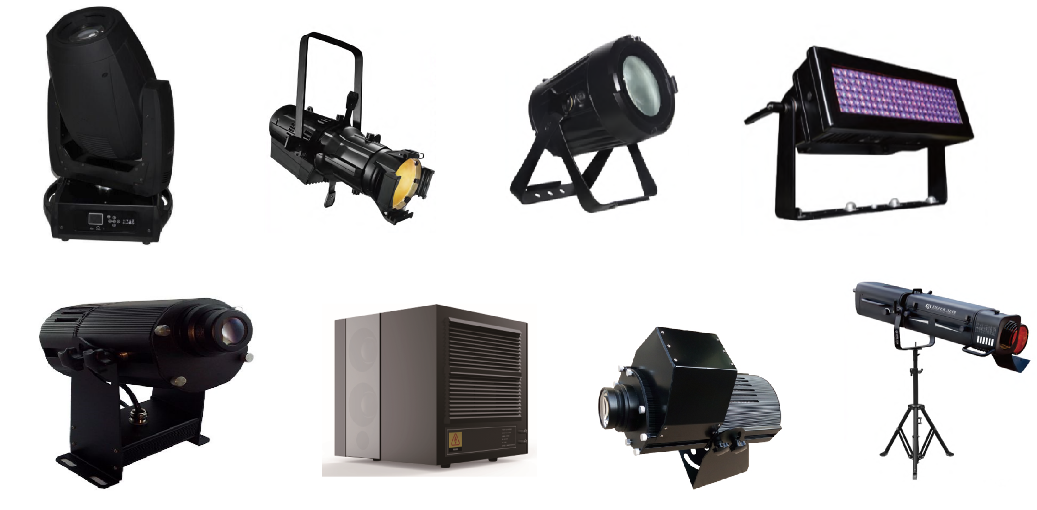

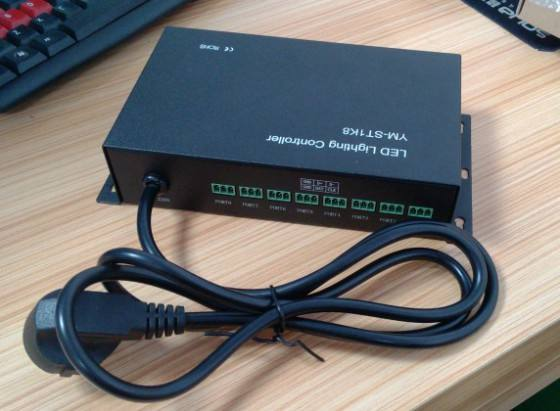

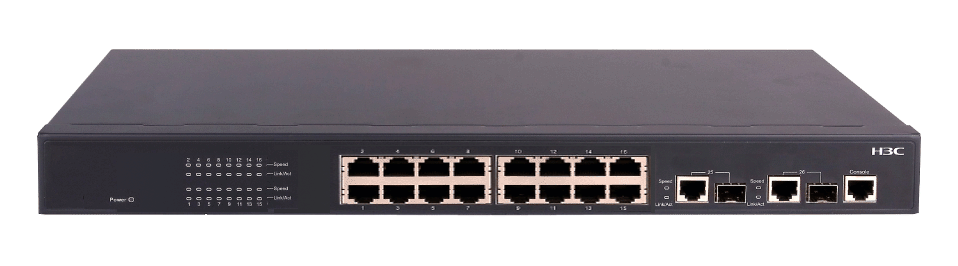

15、舞台灯：主要应用场所为舞台、剧场、乐园，建筑立面等，主要用来渲染氛围，烘托主题，舞台灯一般都是采用DMX512控制，所以要考虑控制设备的位置，还有灯具功率较大，也要考虑用电负荷。

舞台灯

舞台灯照明效果

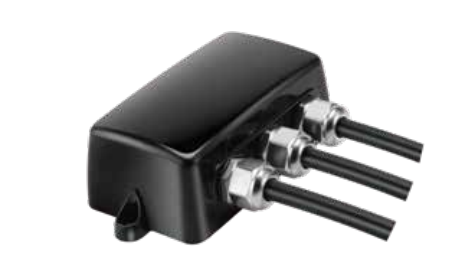

三、电线电缆

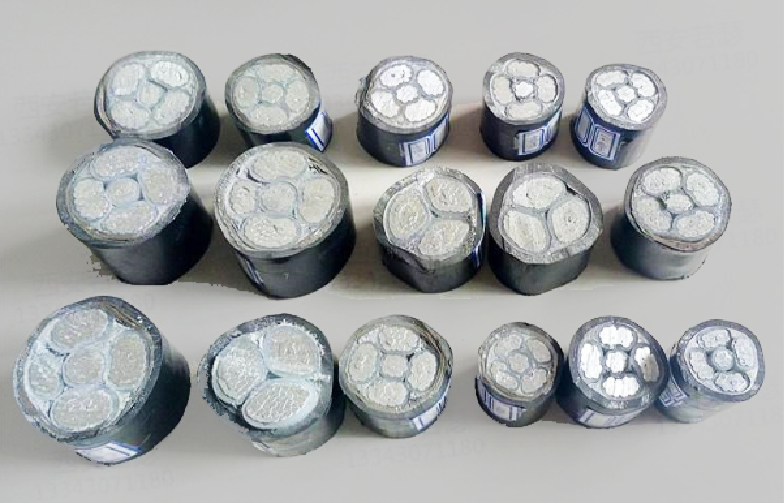

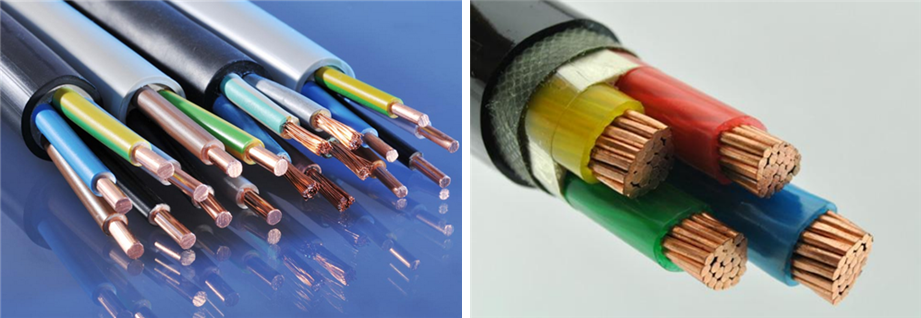

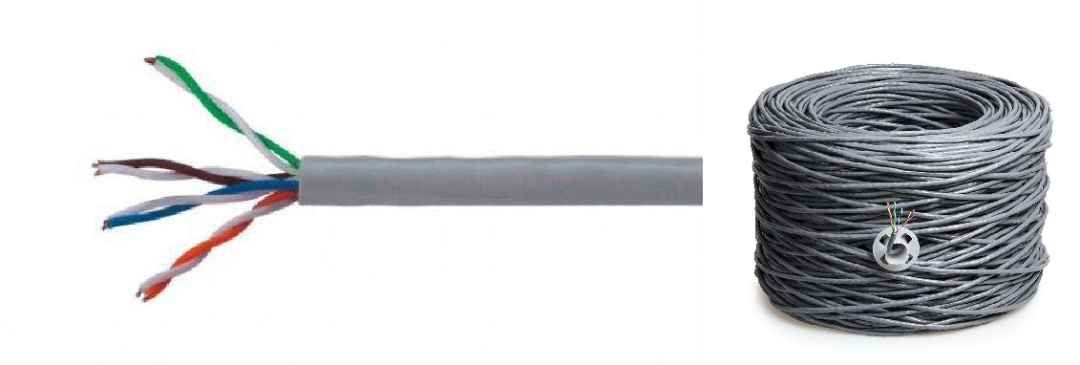

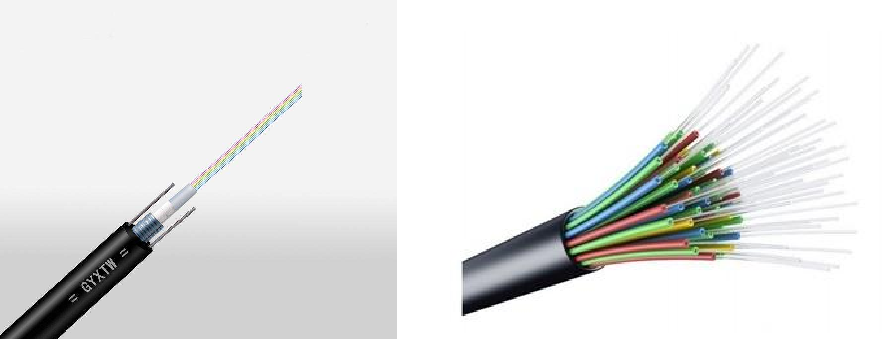

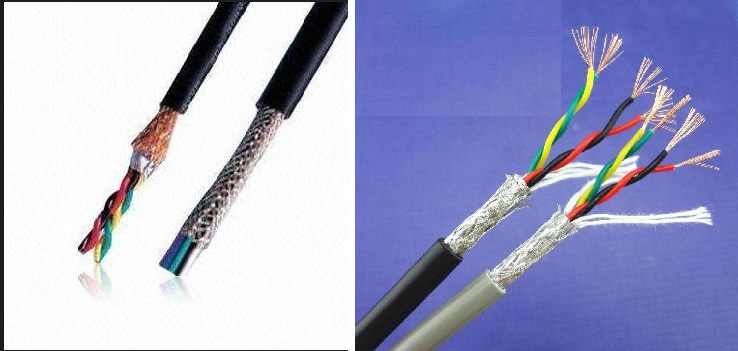

电线电缆的种类繁多，应用广泛，针对不同的场所选用相应的产品，常见的有耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、耐油/耐寒/耐温/耐磨线缆等，在照明工程中经常会用到阻燃线缆和低烟无卤，其常用规格为：ZR-RVV2*4、WDZB-YJY-3*4、WDZB-YJY-5*4、WDZB-YJY-5*16、WDZB-YJY-4*25+1*16

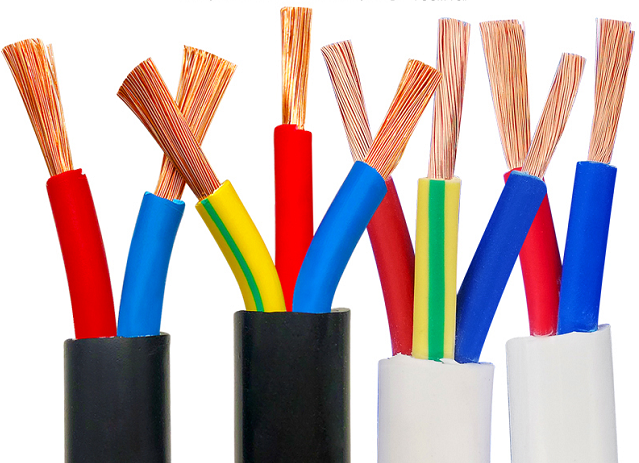

1、ZR-RVV2*4电缆，ZR表示阻燃，RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆，2*4表示2根×截面4平方毫米。

ZR-RVV线缆

2、YJY线缆是指配有铜线内芯和聚乙烯护套的电缆，它不仅具有良好的耐低温性和耐水性，而且可以长时间在九十度高温以下进行工作，因此被广泛用于敷设在室内、管道、隧道等区域中，还可以用于敷设在比较松软的土壤下面，不过敷设完毕后，却不可以承受压力或者是拉力，否则电缆就容易受到损坏，降低使用寿命。

YJY线缆

3、WDZR YJY意思是铜芯无卤低烟阻燃型交联聚乙烯绝缘聚乙烯护套电力电缆；

W是无卤；D是低烟；ZR是阻燃；YJ是交联聚乙烯绝缘；Y是聚乙烯护套。

WDZR-YJY线缆

四、线槽

线槽又名走线槽、配线槽、行线槽，是用来将电源线、数据线等线材规范的整理，固定在墙上或者天花板上的电工用具。

根据材质的不同，线槽按划分多种，常用的有环保PVC线槽、无卤PPO线槽、无卤PC/ABS线槽、钢铝等金属线槽等。

照明工程中常用的线槽主要是金属线槽，主要有以下几种：

一、不锈钢线槽

特点：

1、硬度比较高，能够很好的保护电缆不被受到折损

2、不会产生腐蚀、点蚀、生锈、磨损等现象

3、价位高

4、质量重，不便于外立面安装

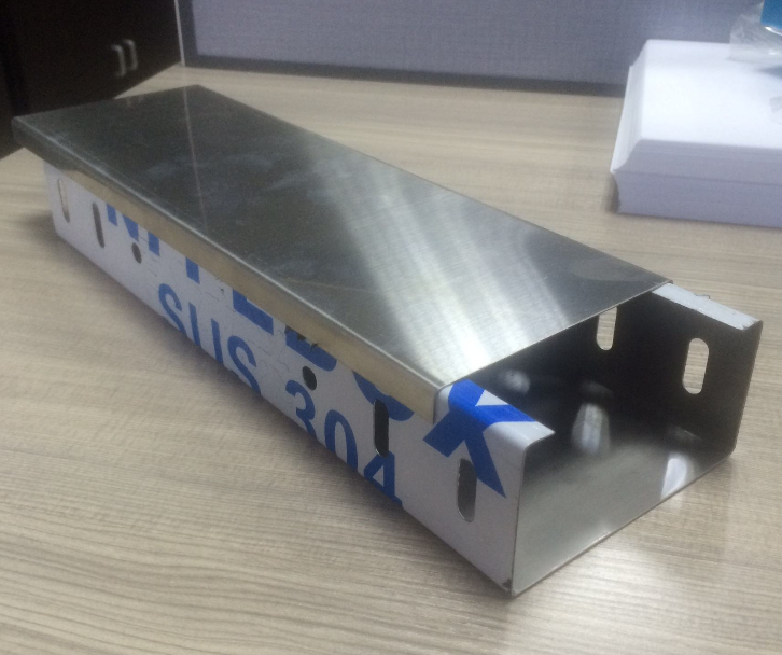

不锈钢线槽

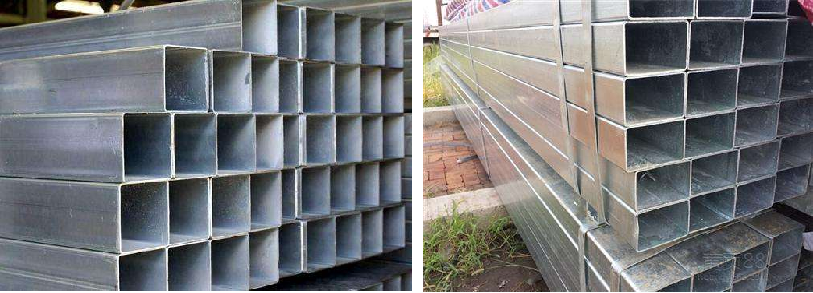

二、热镀锌线槽

特点：

1、具有非常好的防腐性能,耐久年限长，寿命比普通线槽长很多,生产工业化程度高，质量稳定

2、虽然热镀锌耐腐性能好，但长时间在室外仍然会出现锈蚀现象

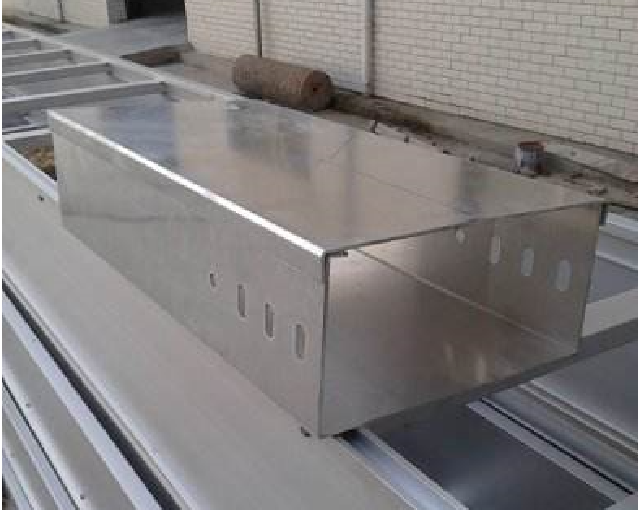

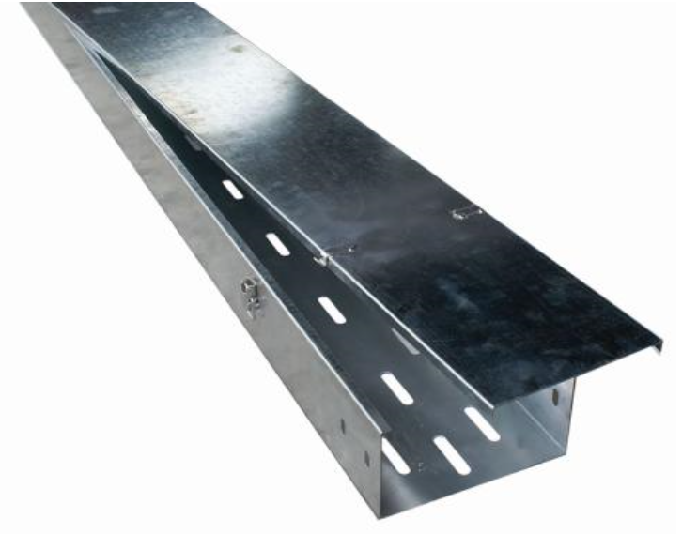

热镀锌线槽

三、铝合金线槽（MR50*50*1.5、MR100*50*1.5、MR100*100*1.8、MR200*100*1.8)

特点：

1、外观漂亮、结构简单、式样独特、荷载能力大、重量轻等

2、铝合金电缆线槽表面阳极氧化后，它不但抗腐蚀、还有抗电磁干扰，尤其是抗屏蔽干扰，这是钢制线槽不可替代的

3、合理的加工工艺和连接方式，使线槽安装方便

铝合金线槽

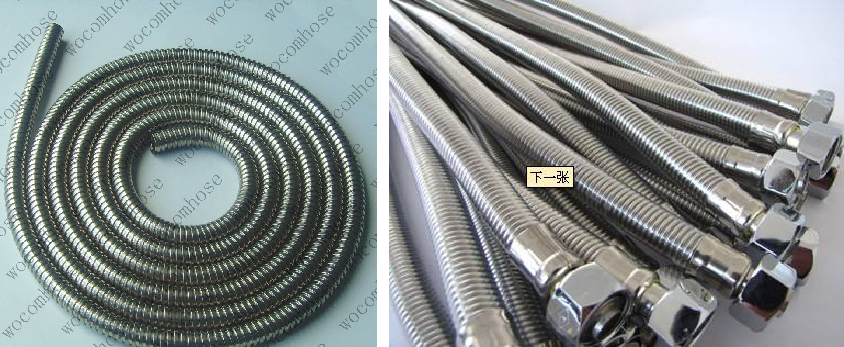

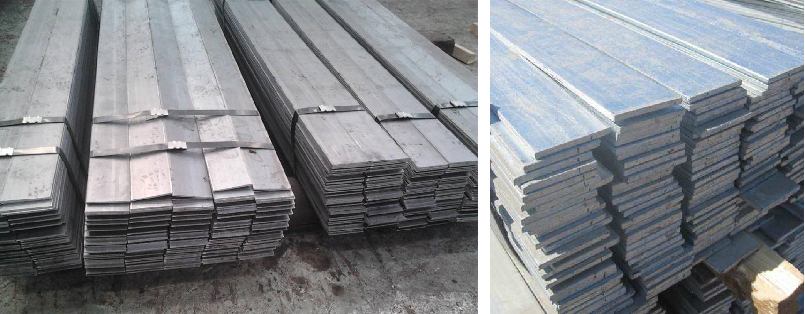

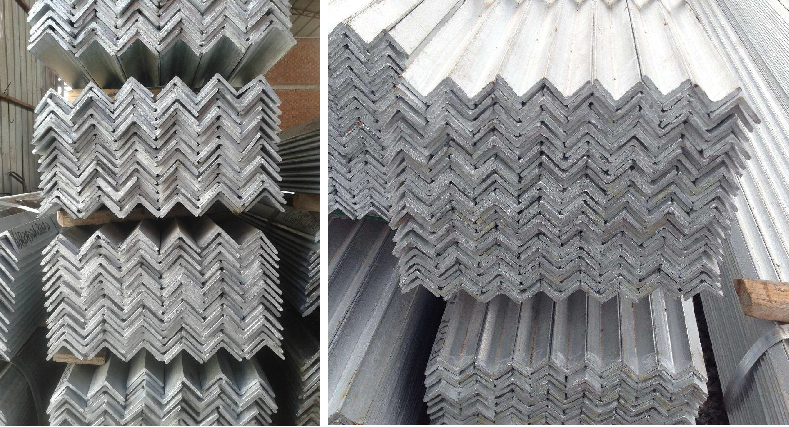

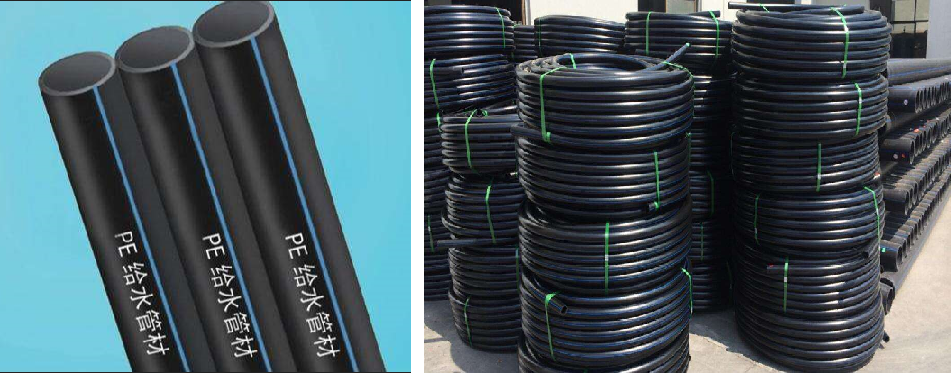

五、套管

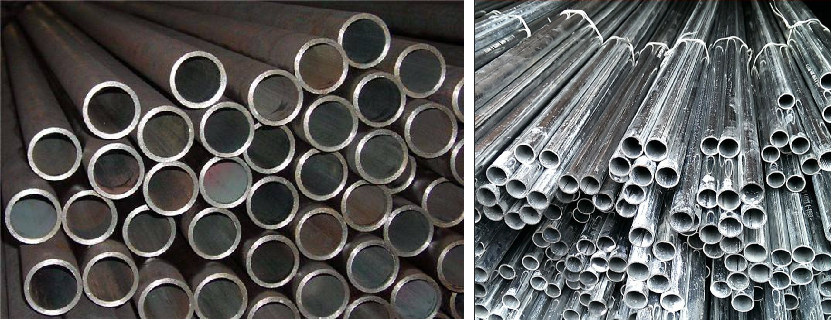

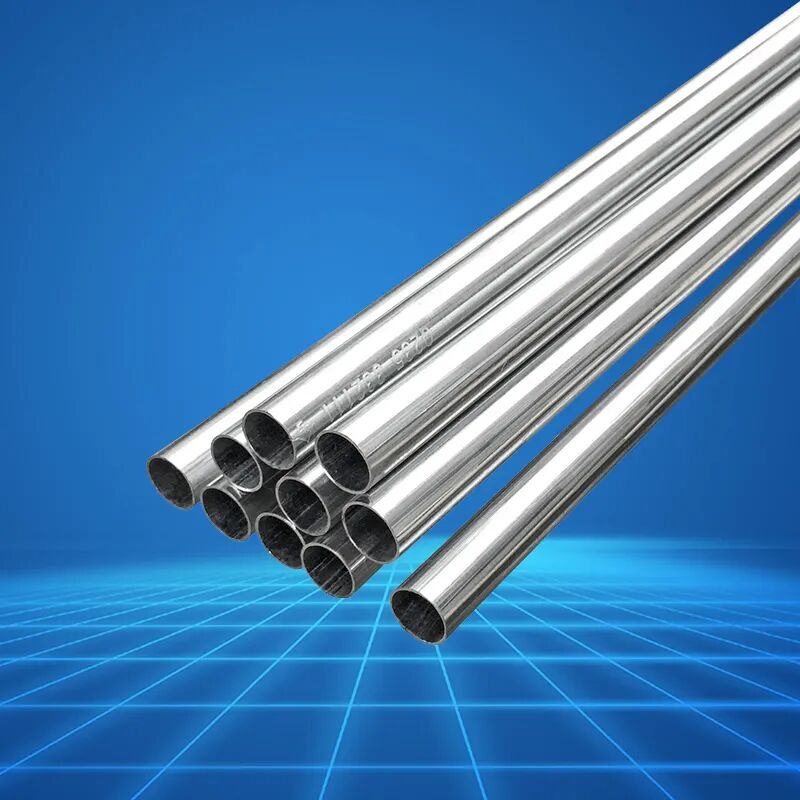

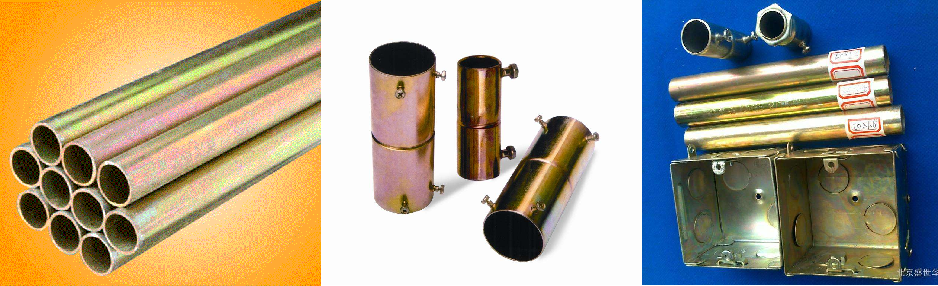

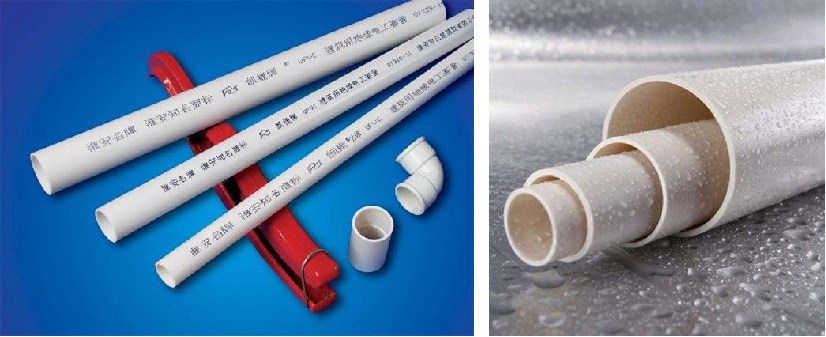

1、JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC管耐火性差、接地困难等问题。JDG管常用规格有：JDG20、JDG25、JDG32，JDG40等。

JDG管

2、SC管是厚壁型的钢管，也就是大家平常所见的焊接钢管，也可以叫它黑钢管，是一种镀锌钢导管，通常壁厚不小于3mm，一般是用于暗敷设和强度上有你硬性要求的场所施工现场，通常为墙内、顶板内敷设，施工前管内要防腐处理。由于施工难度较大，所以只有在管径大于等于50时才用，小于50的一般用JDG或KBG管代用，焊接钢管规格有：SC20、SC25、SC32，SC40，SC50、SC65、SC80等。

SC管

3、KBG管是用钢导管精密加工制成，外壁和管内壁镀铬金属，美观的同时又具备很好的防腐能力。KBG简写中的K代表钢管的连接方式是扣压式连接，B是代表钢管薄壁的特点，G就是钢管的意思这种管线取代了传统的胶水黏连和焊接接管，并且可以省掉跨接线管这个施工，造价要比SC管低很多。常用规格有：DN20、DN25、DN32、DN40、DN50、DN65、DN80等。
