今天将与大家分享的是一项题名为《一种多功能节水水槽》的发明专利研究成果：
专利权人：湖北工业大学；
发明人：胡珊，栗鹤天；

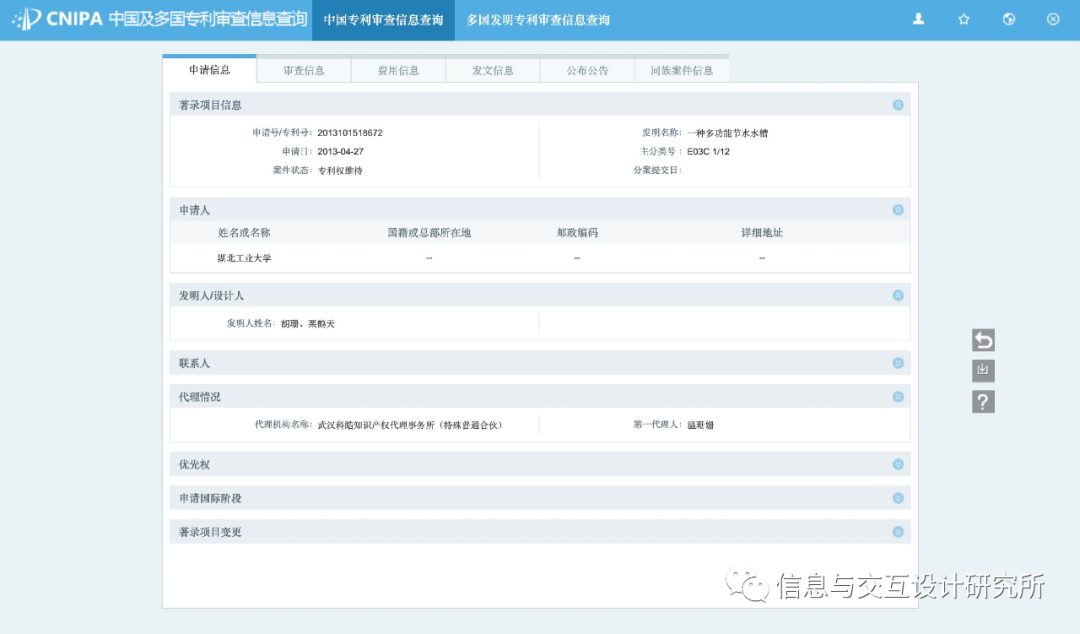

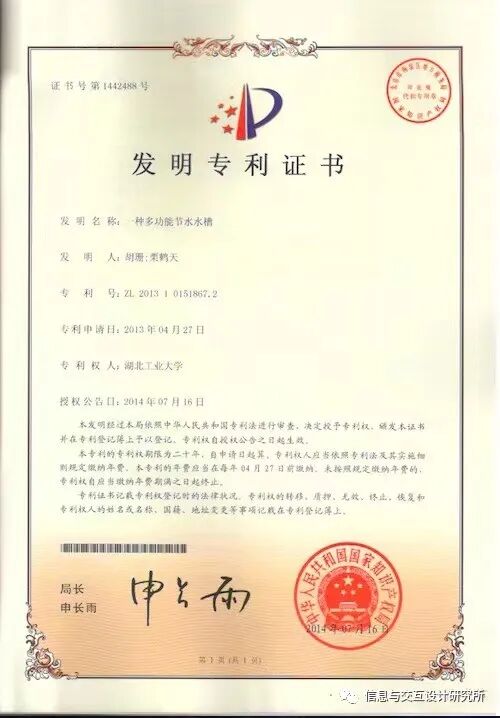

专利号：ZL 2013 1 0151867.2；
专利申请日：2013.04.27；
申请公布日：2013.07.17；
授权公告日：2014.07.16；
申请公布号：CN 103205997 A。
01
摘要与权利要求书
Abstract and Claims
摘要：
一种多功能节水水槽,包括水槽体(1)和由水平板与斜板构成的V形挡板(2), V形挡板(2)将水槽体分隔为用水腔(3)和蓄水腔(4),V形挡板(2)的斜板与水槽体(1)侧壁之间的条形出水口上设有倾斜设置的排水滤网(5),水槽体(1)底部设带有开关的排水管(6),蓄水腔(4)的进水口处设有止回阀(7)。其优点是:本发明的用水腔横截面为梯形的立体槽腔,在达到要求水位时耗水更少，出水更快,有效缩短了用户等待蓄水和排水的时间;本发明采用.带孔的条形排水斜面，一方面可以过滤水中杂质，另一方面有利于加快排水速度;本发明可以通过操作面板开启或者关闭止回阀或者排水管,方便卫生;本发明还设有污水净化装置,降低净化成本,保护环境。
右视结构示意图
权利要求书：
1. 一种多功能节水水槽,其特征在于：包括水槽体(1)和由水平板与斜板构成的V形挡板(2)，V形挡板(2)将水槽体分隔为用水腔(3)和蓄水腔(4)，V形挡板(2)的斜板与水槽体(1)侧壁之间的条形出水口上设有倾斜设置的排水滤网(5)，水槽体(1)底部设带有开关的排水管(6)，蓄水腔(4)的进水口处设有止回阀(7)。
2. 如权利要求1所述的多功能节水水槽，其特征在于：所述排水滤网(5)与水平面的夹角为2° -4°。
3. 如权利要求1所述的多功能节水水槽，其特征在于：所述V形挡板(2)的水平板和斜板之间的夹角为140° -150° 。
4. 如权利要求1所述的多功能节水水槽，其特征在于：所述蓄水腔(4)的进水口处还设有生物膜层和/或活性炭层，蓄水腔(4)的出水口连有带有开关的管道(3)。
5. 如权利要求1所述的多功能节水水槽，其特征在于：所述水槽体(1)上还开设有溢水口(9)，所述溢水口(9)与V形挡板(2)的水平板相平齐。
6. 如权利要求1所述的多功能节水水槽，其特征在于：所述水槽体(1)上还设有操作面板(0)、水龙头安置孔(1)和皂液出口(2）。
02
主要内容
Main Content
背景技术：
现有的洗碗池水槽多为立体方形或立体椭球形，清洗时若达到要求水位则耗水较多，且出水口在池底部集中一点排放，排水面积小速度慢,容易囤积水中杂质、油污等，堵塞下水管道。另外，人们常常将洗碗水、洗菜水直接作为废水排出,少数有节约意识的人会收集这些废水，进行二次利用,如冲洗马桶、浇花、拖地等，但是这些废水不能集中存放也不方便盛出，且废水中的杂质、油污往往会弄脏马桶内壁，或者对植物生长不利，使用十分不便。
发明内容：
本发明多功能节水水槽的目的在于提供一种结构简单、排水迅速、能对水质进行初步净化并短时存蓄的多功能节水水槽。
一种多功能节水水槽，包括水槽体和由水平板与斜板构成的V形挡板,V形挡板将水槽体分隔为用水腔和蓄水腔，V形挡板的斜板与水槽体侧壁之间的条形出水口上设有倾斜设置的排水滤网，水槽体底部设带有开关的排水管,蓄水腔的进水口处设有止回阀。
实现方式：
需要淘米、洗菜或者洗碗时，关闭排水管，打开止回阀，废水经过排水滤网过滤、生物膜层和/或活性炭层净化进入蓄水腔，留待二次利用；当蓄水腔装满后，可以关闭蓄水腔的止回阀，打开排水管上的开关，废水直接排出。本发明对于去除水中油污进行了三重过滤，第一步在用水腔中利用V形挡板的斜面截留一部分油污，第二步通过倾斜的排水滤网截留一部分油污，最后通过生物膜层和/或活性炭层吸附残留油污，实现污水净化的目的。
专利优点：
1.传统水槽的形状多为立体方形或立体椭球形，清洗时若达到要求水位则耗水较多，本发明的用水腔横截面为梯形的立体槽腔,在达到要求水位时耗水更少，出水更快，有效缩短了用户等待蓄水和排水的时间 ;
2.本发明的排水口不同于传统孔形排水口，传统水槽出水在池底部集中一点排放，排水面积小速度慢,容易囤积水中杂质、油污等，堵塞下水管道，本发明为一个带孔的条形排水斜面，一方面可以过滤水中杂质，另一方面有利于加快排水速度 ;
3.传统水槽出水阀需要封闭或者打开时，都要人手伸到水槽底部操作，槽中污水会弄脏人手，十分不便；本发明可以通过操作面板开启或者关闭止回阀或者排水管，以实现水槽的启闭，方便卫生 ;
4.本发明设有污水净化装置，对废水进行二次净化，可去除水中的油脂、毒素、细菌或其他有害杂质，净化后的水可储存在蓄水腔内，需要时通过管道引出，以利于对废水进行二次利用，降低净化成本，保护环境。
附图说明：

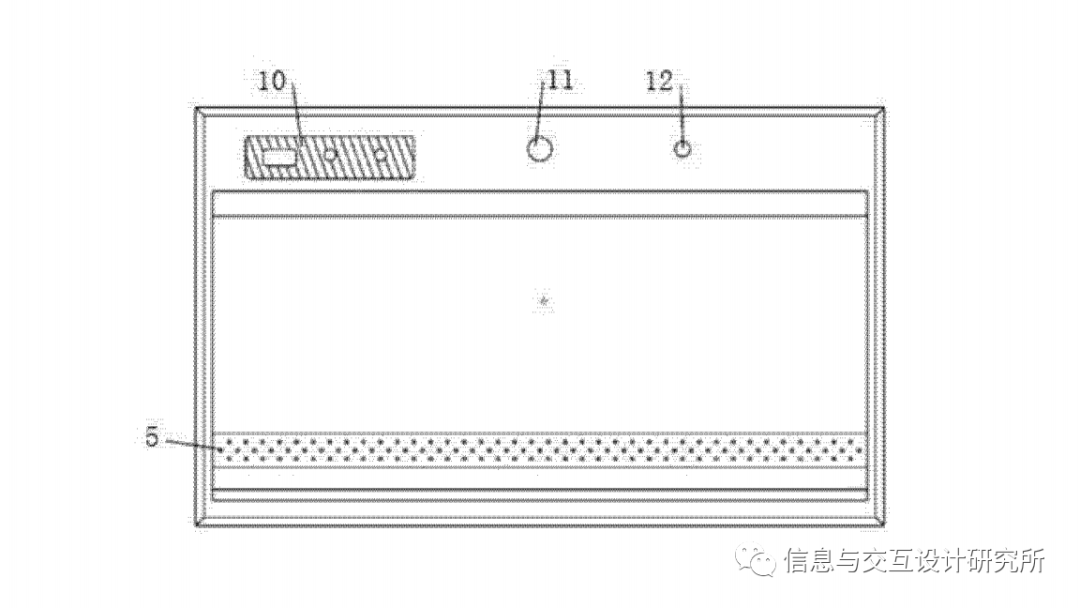

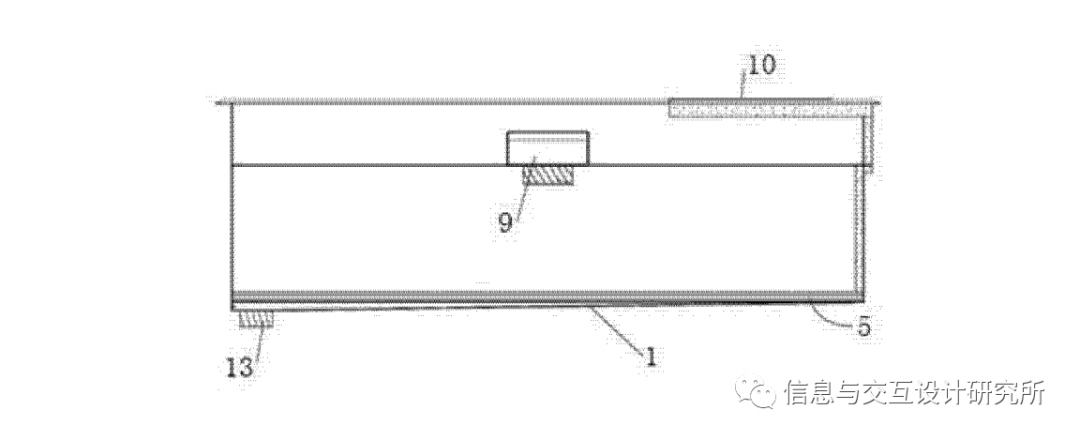

图1为本发明多功能节水水槽的俯视结构示意图；
图1 俯视结构示意图
图2为本发明多功能节水水槽的后视结构示意图；
图2 后视结构示意图

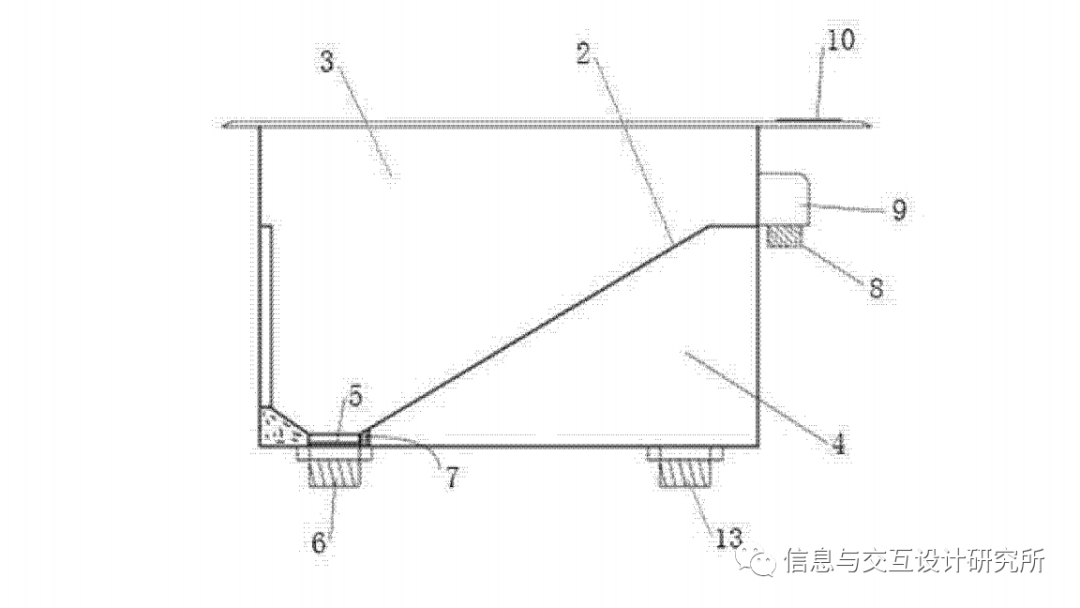

图3为本发明多功能节水水槽的右视结构示意图；
图3 右视结构示意图
图中，1为水槽体，2为V形挡板，3为用水腔，4为蓄水腔，5为排水滤网，6为排水管，7为止回阀，8为溢水管道，9为溢水口，10为操作面板，11为水龙头安置孔，12为皂液出口，13为带有开关的管道。
03
具体实施方式
Implementation
实施例一：
下面结合附图，对本发明进行进一步说明；如图1-3所示，一种多功能节水水槽，包括水槽体1和由水平板与斜板构成的V形挡板2，V形挡板2将水槽体分隔为用水腔3和蓄水腔4，V形挡板2的斜板与水槽体1侧壁之间的条形出水口上设有倾斜设置的排水滤网5，水槽体1底部设带有开关的排水管6，蓄水腔4的进水口处设有止回阀7。
实施例二：
一种多功能节水水槽，包括水槽体1和由水平板与斜板构成的V形挡板2，V形挡板2将水槽体分隔为用水腔3和蓄水腔4，V形挡板2的斜板与水槽体1侧壁之间的条形出水口上设有倾斜设置的排水滤网5，水槽体1底部设带有开关的排水管6，蓄水腔4的进水口处设有止回阀7。
实施例三：
一种多功能节水水槽，包括水槽体1和由水平板与斜板构成的V形挡板2，V形挡板2将水槽体分隔为用水腔3和蓄水腔4，V形挡板2的斜板与水槽体1侧壁之间的条形出水口上设有倾斜设置的排水滤网5，水槽体1底部设带有开关的排水管6，蓄水腔4的进水口处设有止回阀7。
04
相关应用 ——“雪山”
Related Application Case —— “Snow Mountain”
一款致力于儿童节约意识培养的节水水槽
参与者：
荣令达：本人主要研究方向为交互导识、用户体验。在校期间，广泛参与文体、公益及专业实践活动。担任“湖北工业大学信息交互研究所”研究生班长、公众号“信息交互研究所“编辑、I创联盟成员及项目组组长，喜好音乐、足球，希望通过创造力的活动充实自己、探索可能性、丰富情感。通过参与和带领《雪山：一款致力于儿童节约意识培养的节水水槽》项目，我的实践和协作能力得到锻炼、审美习惯和标准有所提升、熟知了系统的设计开发流程、并收获了与团队成员的合作成果与友谊。除此之外，通过发明专利《一种多功能节水水槽》与项目的联系，我还理解了从知识产权到实践项目的转化流程以及二者的区别，为跨学科的理论归纳及设计实践积累了经验。
孙锐奇：通过参与项目，本人学习并实践了产品创意构想、用户调研、用户访谈分析、用户体验研究等内容。在做市场调研这部分内容时我们主要走访了学校周边共五、六所典型的幼儿园，采访了32位学龄前儿童，并通过收集他们的需求及养成节水习惯时遇到的一些难点和痛点，生成了用户体验地图与用户画像，在后期我们通过与专利的核心创新点结合，将产品本身的节水功能隐晦的藏于儿童洗手这件事背后，通过“无意识”的概念让孩子在无形中培养节水节能的习惯，让孩子通过趣味的交互和有形的使用效果加强用户和产品之间的黏性。进行用户研究和创意发散是一件非常有意思的事情，在这其中能带动项目对用户需求和使用场景的把控，将我们的项目打造的更为完善和精准，自己也在其中积累了诸多设计经验，锻炼了自身的设计技能，对这种创新成果转化的项目也有了更加清晰的解决思路。
陈阳阳：在实践项目中，我不断地提高自己，始终以端正的学习态度学习相关知识，使自己在专业知识方面，思考问题方面、理论发掘方面都取得了长足的进步。《雪山：一款致力于儿童节约意识培养的节约水槽》项目，增强了我的时间观念，组织观念和集体荣誉感，造就了我的设计、协调能力。通过参加项目实践，增长了我的团队意识和沟通能力，跨专业的学术交流活动也让不同专业不同思想激荡碰撞。
设计理念：

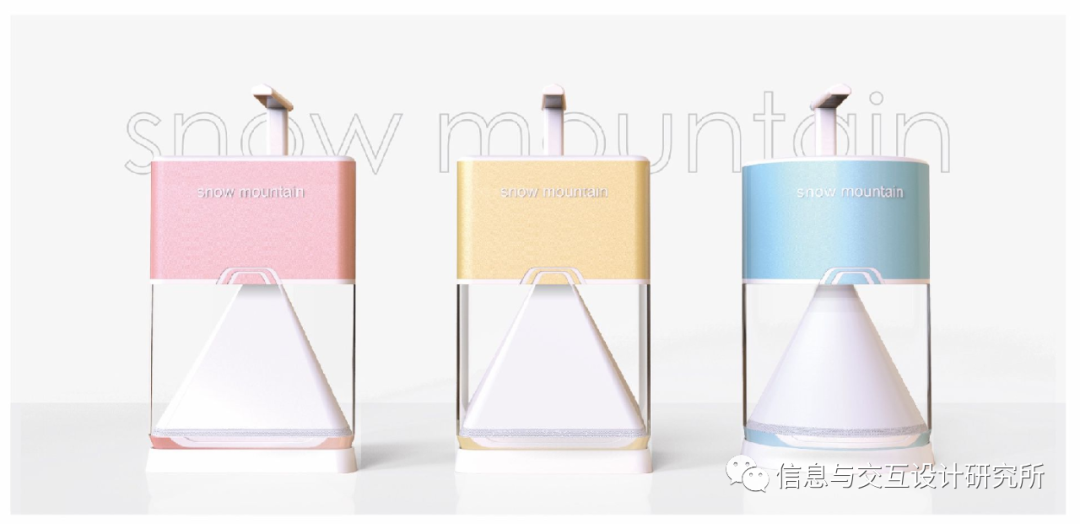

“雪山”：一款致力于儿童节约意识培养的节水水槽是基于发明专利《一种多功能节水水槽》所设计的一款相关应用产品。该设计致力于儿童的节水意识培养，排除标语化的教育理念，引导孩子的节水行为，并从中体验水的循环利用。该设计将雪山，湖泊，云朵，草木等自然物融入在产品设计之中，模拟自然界中水的循环，把孩子使用过的水经过净化储存在一体化的储水装置内，等待二次利用或者去浇灌草木。它拥有多重的寓意，唤起人对水的敬畏感激。
获奖情况：
-
第四届香港大学生当代设计奖银奖
-
2022FA国际前沿创新艺术设计大赛（中国赛区）铜奖
-
第六届国际环保公益设计大赛铜奖
-
米兰设计周湖北赛区三等奖
-
2022CADA 日本概念艺术设计奖（大陆赛区）三等奖
05
未来展望
Future Outlook
直至今日，环境问题仍然是全人类所面临的最为严峻的挑战，全球气候变暖、矿产资源枯竭、碳排放超标等一系列问题正在加剧着环境的恶化，然而该发明专利为人们日常生活节约用水提供了一种可能性，更重要的是，在这项技术的支持下，能够唤起更多人节约用水的意识，相信在未来该发明专利及相关技术会有更加广阔的应用前景，同时也能推进绿色发展的步伐。
