中国设计实力：2022北京冬奥会10大赛区建筑全自主设计！

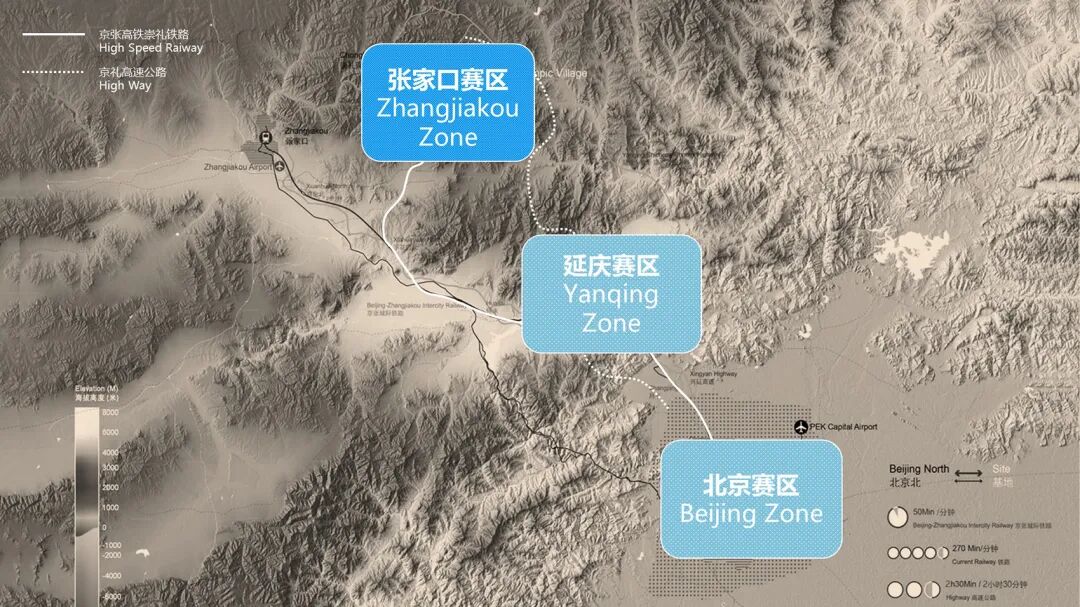

北京2022年冬奥会和冬残奥会于2月4日正式启幕，本次冬奥会设有7个大项，15个分项及109个小项，分为北京、延庆、张家口3个赛区进行。其中，北京赛区承办所有的冰上项目；延庆赛区承办雪车、雪橇及高山滑雪项目；张家口赛区承办除延庆赛区外的所有雪上项目。




恰逢中国春节，自本届盛事开幕以来，网络上便热度不减，从开幕式、吉祥物到场馆设计，无不引发全民关注。本篇精选10大赛区建筑，其中，清华大学建筑设计研究院主导了张家口赛区整体及全部场馆和北京赛区首钢场馆的规划及建筑设计工作。中国建筑设计研究院主导了延庆赛区的规划及场馆设计工作。一同欣赏“冰丝带”、“雪飞天”、“雪游龙”、“雪如意”、 “冰玉环”等动人名字下蕴含的设计魅力吧。

｜北京赛区｜

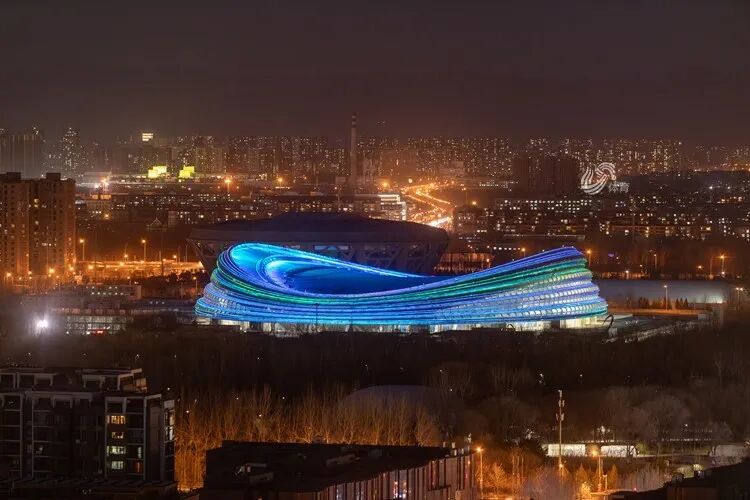

01 国家速滑馆“冰丝带”

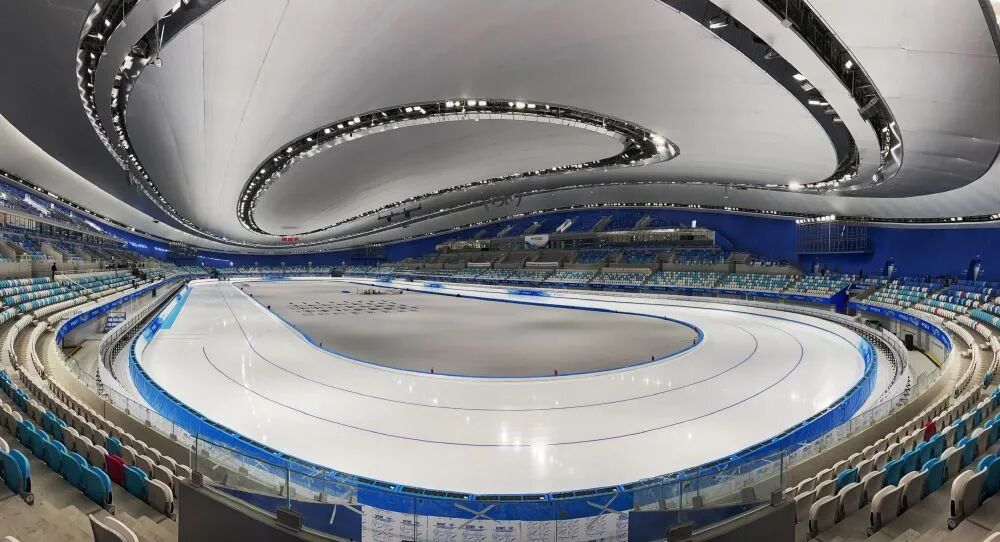

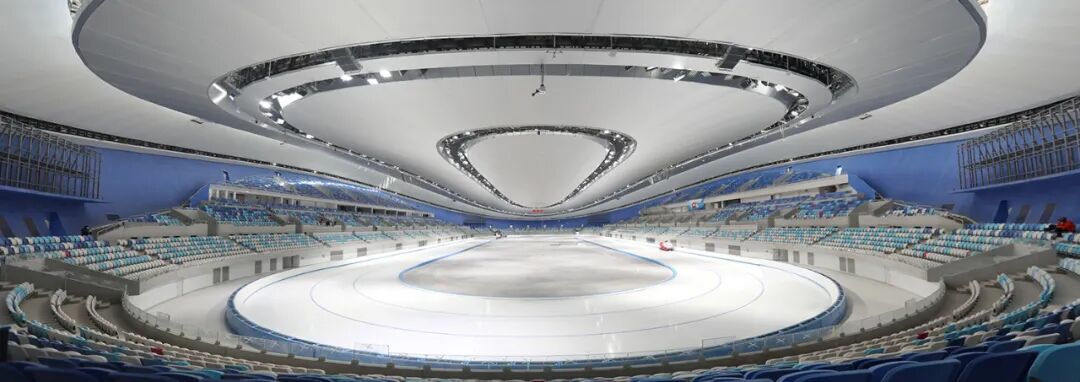

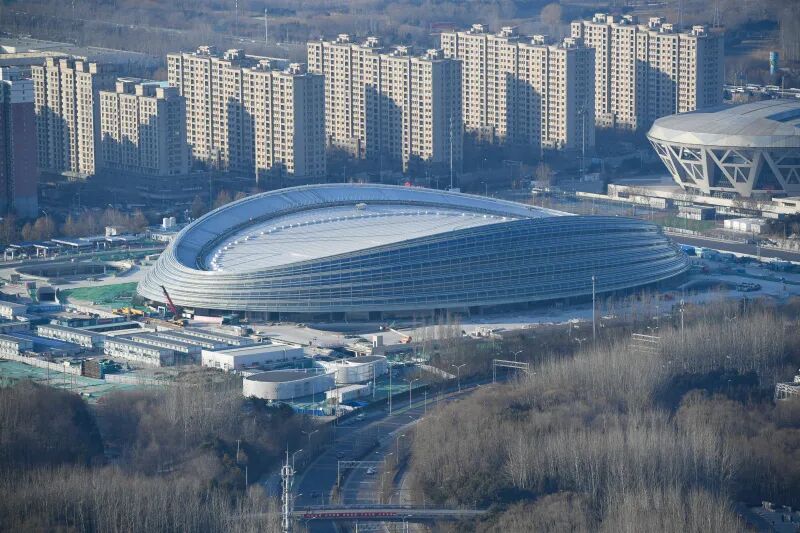

国家速滑馆工程位于奥林匹克森林公园南园西北侧，占地约17公顷，在北京2022年冬奥会期间将承担速度滑冰项目比赛。其最初的设计灵感来源于主创设计之一的“老北京”的童年记忆，即童年京城里冬日游戏“冰陀螺”；而后在“敦煌飞天”的意境与灵感间，设计团队大胆的将原本高速旋转跳跃的“冰陀螺”延伸至“冰丝带”，从而激荡出象征着冰与速度的22条华丽旋转的“冰丝带”，亦呈现出速滑运动员在竞技场上高速运动的状态。

国家速滑馆外立面由3360块曲面玻璃单元拼装而成，每一块玻璃都有不同的弯曲弧度；同时幕墙外有22条由高低盘旋、似环绕飘舞的“冰丝带”，通过近距离观察还可以看到“冰丝带”外立面透明的玻璃体上装饰着宛如冰晶的白色花纹，好似披上了一件晶莹剔透的冰雪外衣。


这种创新型“冰丝带”状曲面玻璃幕墙，其设计灵感来自冰雪运动与速度的结合，盘旋的“冰丝带”象征着速度滑冰运动员高速滑进时冰刀留下的轨迹，同时22条“冰丝带”又象征着在2022年举办北京冬奥会。

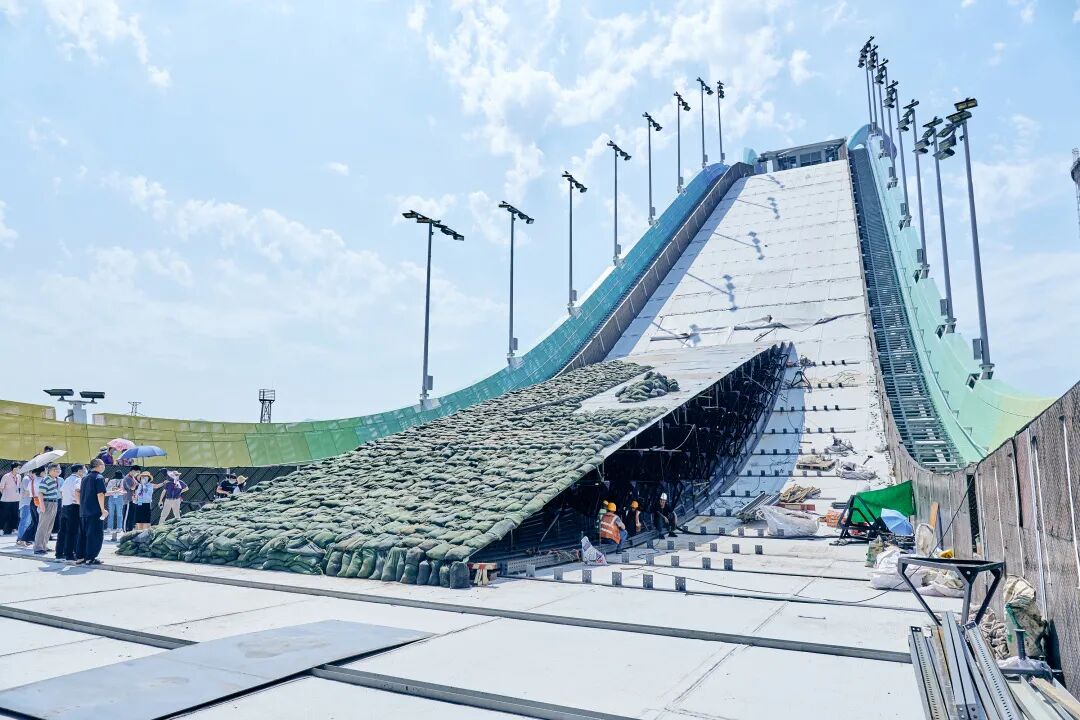

02 首钢滑雪大跳台中心“雪飞天”


国家跳台滑雪中心占地约62hm²，位于张家口古杨树组团的西北角，距古杨树主入口广场北侧直线距离约600m。首钢的改造将影响10平方公里以上的城市区域，是中国北方最具雄心壮志的工业遗产改造项目，旨在让百年历史的钢厂回归市民生活，修复恶化的自然环境，将其周围的永定河与北京城市重新连接。整个项目包括一系列以竞赛、休闲、文化和其他公共项目为驱动的适应性再利用与城市复兴项目，于2010年启动，计划于2030年完成。其中，北京2022首钢滑雪大跳台是最引人注目的部分。



大跳台即将进行的单板滑雪空中技巧。在2018年平昌冬奥会上才成为冬奥会的正式比赛项目，是奥林匹克赛事中一项相对较新的运动。首钢滑雪大跳台将奥林匹克运动的魅力、年轻体育运动的独特性、地区年轻的人口结构和城市复兴的机会结合起来。

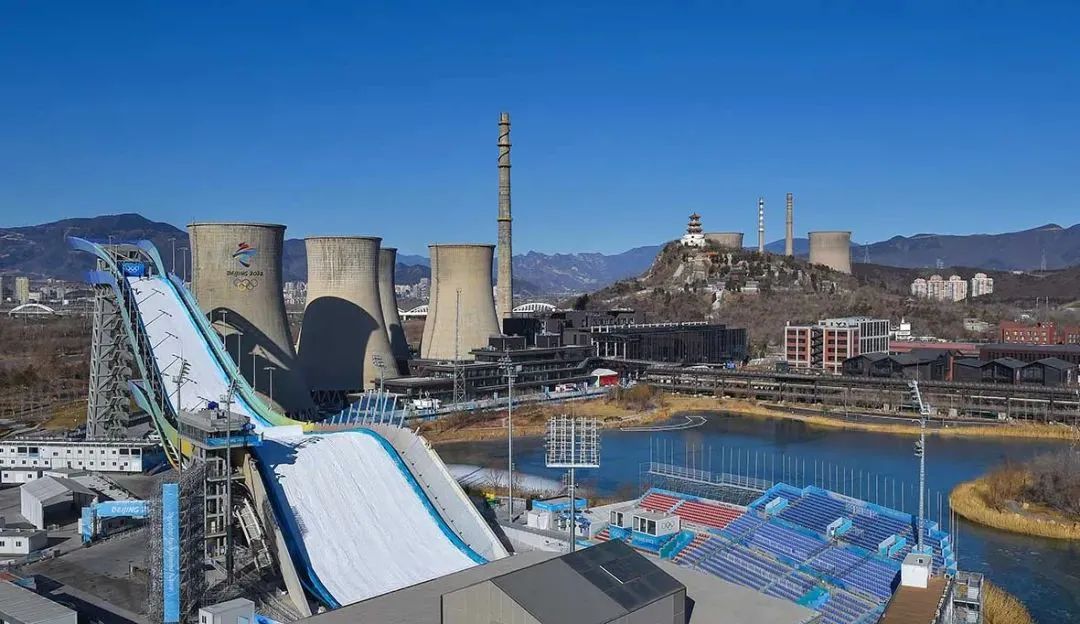

首钢滑雪大跳台的规划设计将冬奥会场馆与原大型钢铁厂改造的关键部分结合起来，设计位于钢厂的冷却湖畔，涉及冷却中心和制氧厂。单板滑雪赛道位于由四座标志性冷却塔形成的景观区域，它的结束区和5000座观众席的一部分沉入湖中。


｜延庆赛区｜

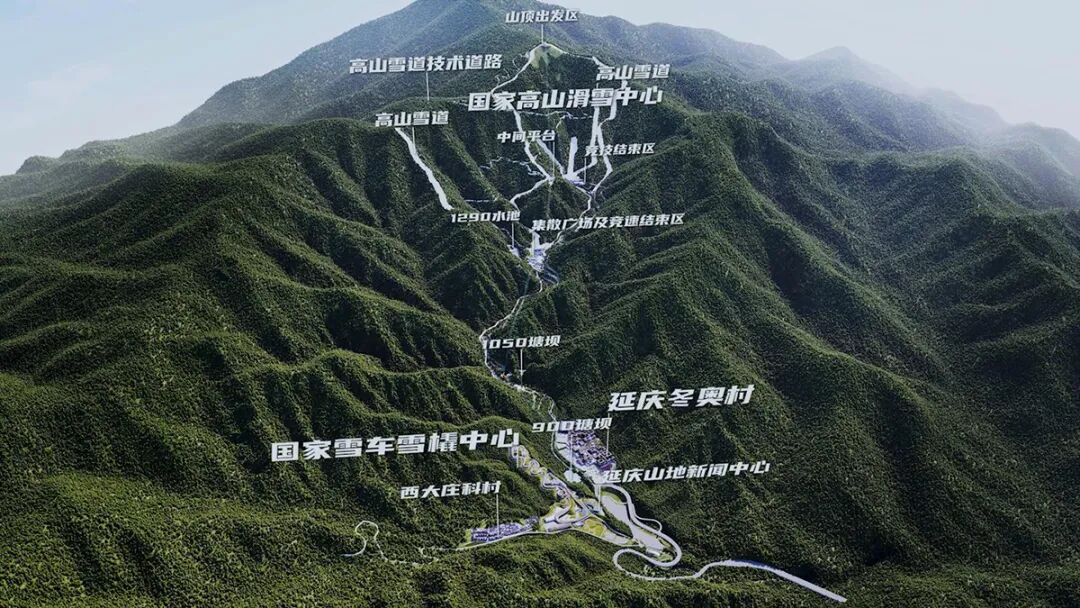

由中国建筑设计研究院主导了延庆赛区的规划及场馆设计工作。延庆赛区面临场馆设计建设运行零经验、两个雪上竞赛场馆难度高、环境生态敏感等多项难题。在6年左右的建设周期中，设计团队创新性地采用了“以场馆带规划、以设计带需求、以科研带工程”的工作模式，完成多个高难度的场馆设施设计，恢复赛区生态环境，成功落实“山林场馆，生态冬奥”的核心理念，准备迎接北京2022年冬奥会和冬残奥会的到来和赛后的长期运营以及社会各界的体验和评价。

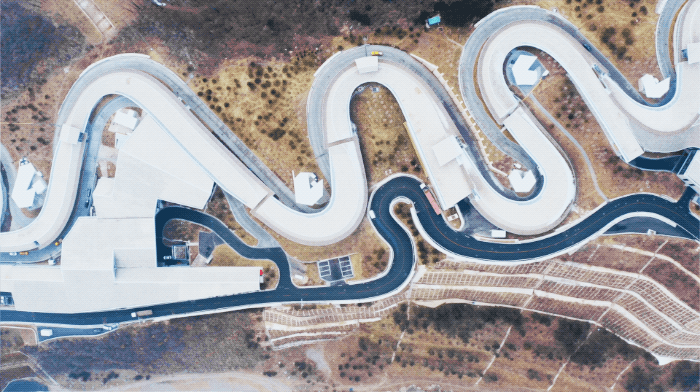

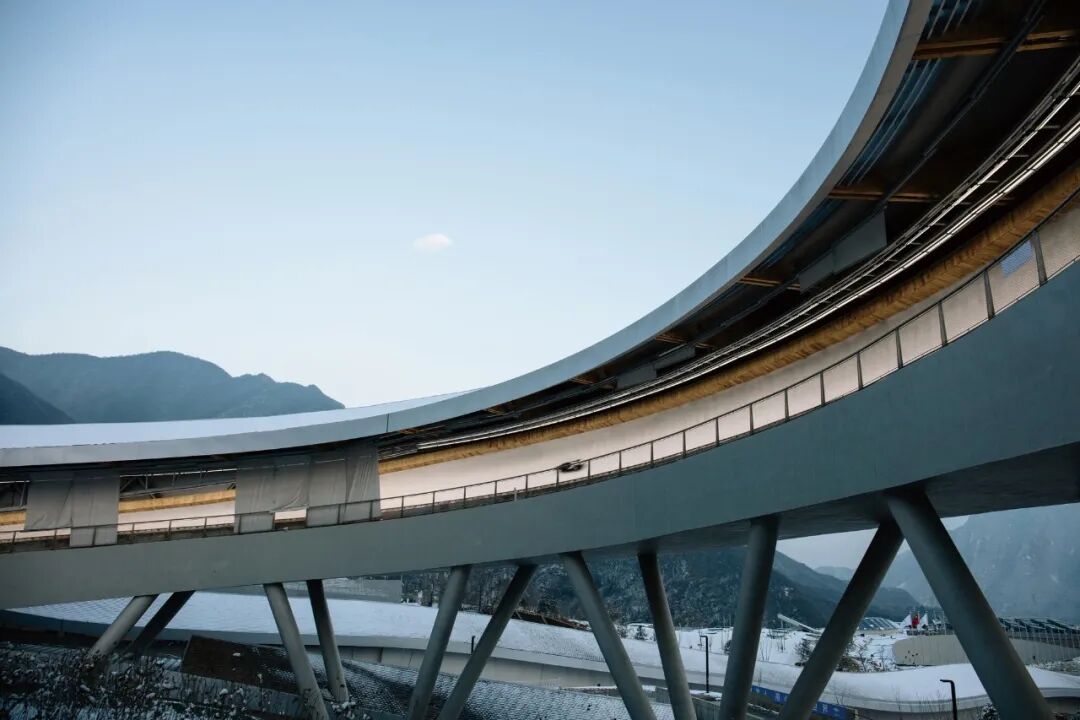

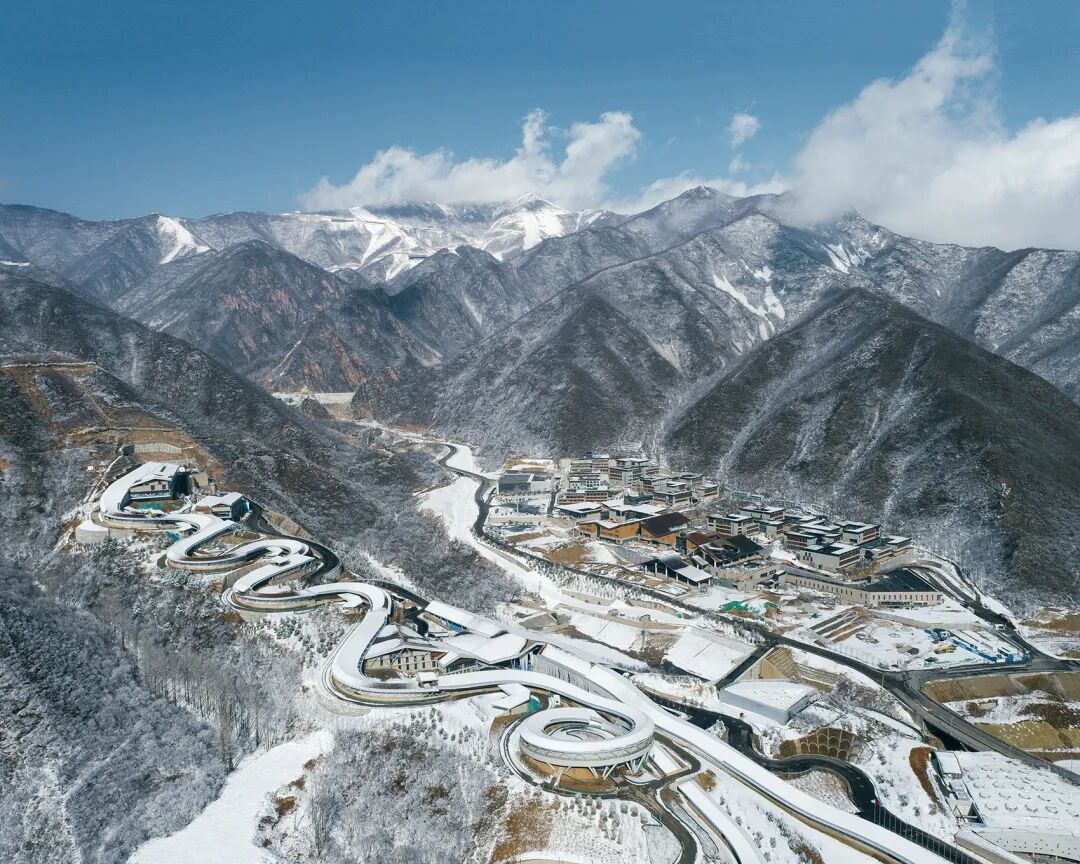

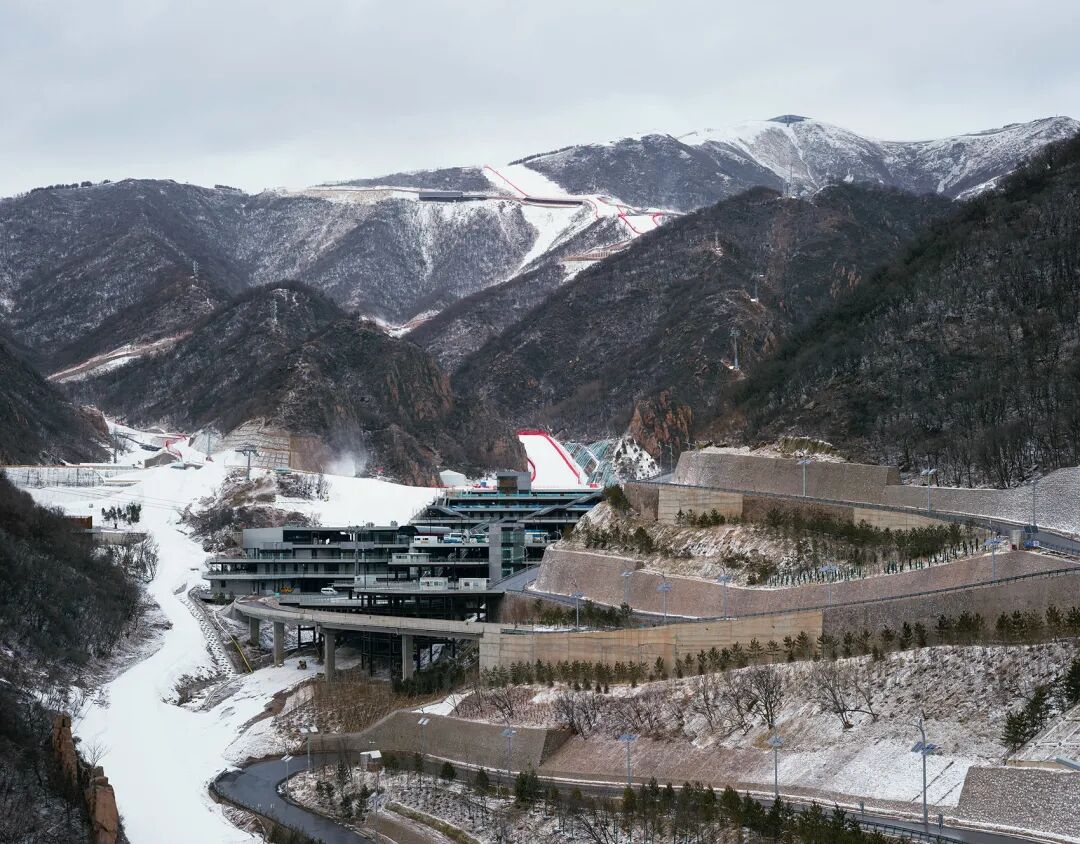

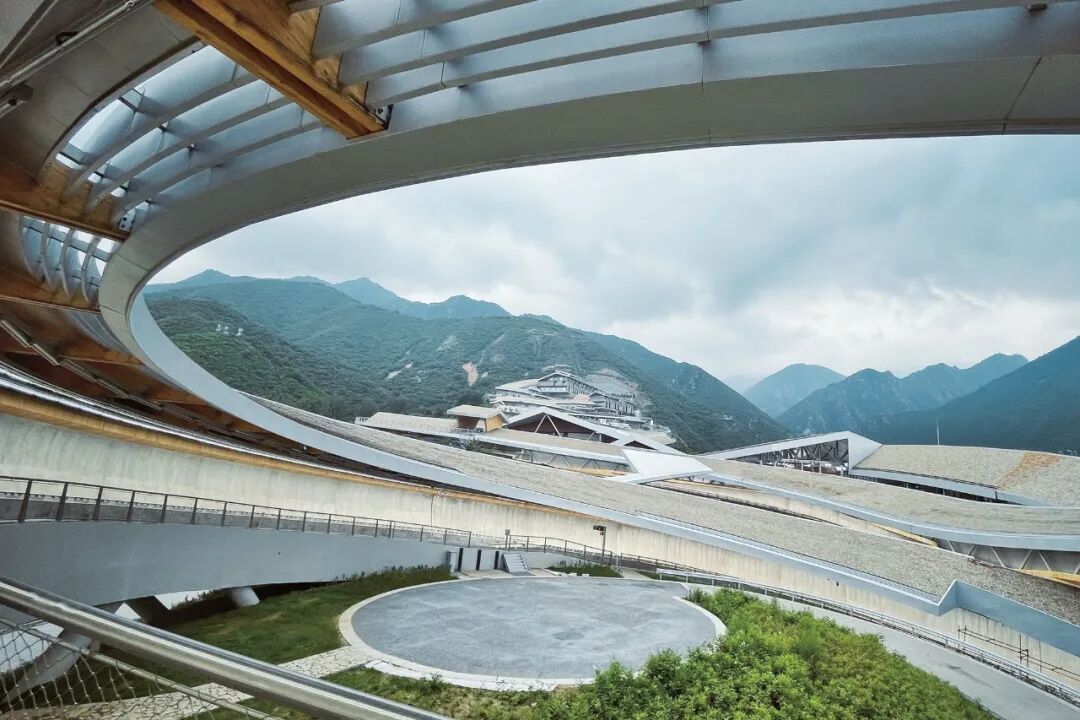

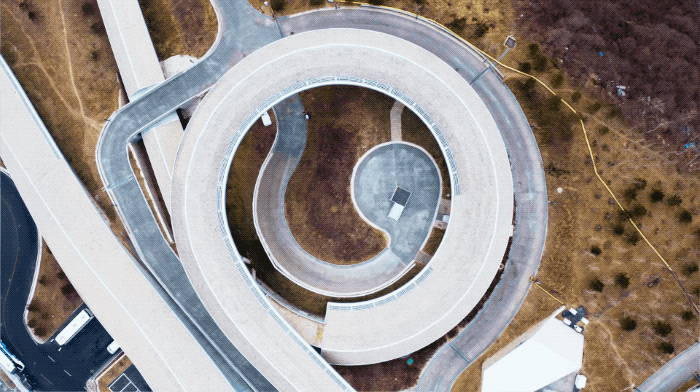

01 国家雪车雪橇中心“雪游龙”

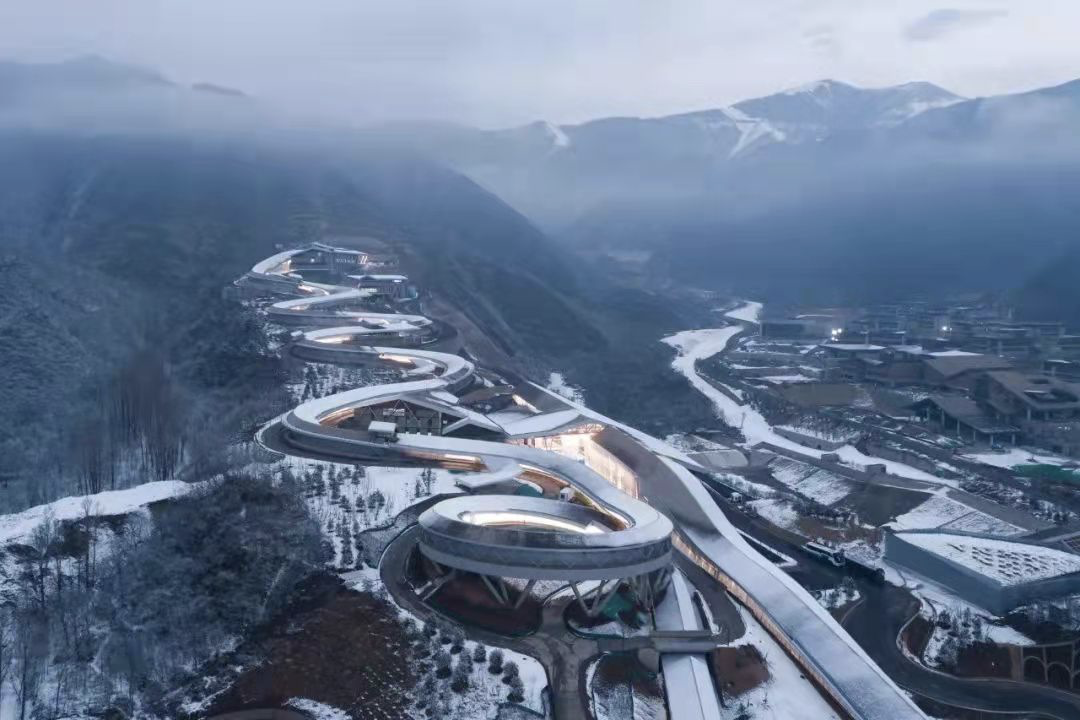

国家雪车雪橇中心，是中国第一，亚洲第三个，最高等级的、符合冬奥会标准的雪车雪橇赛道，完全是我国自主设计建造，之前没有任何经验。 场馆落于一处狭窄的山脊上，长度 1975m，落差达121米，有 16 个弯道。其中最特别的一个，称为“380度回旋弯”，运动员在滑行时，一边转弯，一边下降。

如何利用山势，建造出连续的弯道？ 建筑师在设计过程中，团队自主研发，引入了新的技术创新，“场地与场馆的建筑信息模型融合”。通常的建筑信息模型（BIM），只考虑建筑物主体，这次，山体和建筑一同作为模型主体被考虑进来。最后，通过计算模拟生成的场馆造型，最大限度地减少了开挖，让山体的自然地形保持了下来。





因为条件所限，场馆选址在南坡，但国际雪车雪橇单项组织有要求，赛道需全程避免阳光照射，以免冰面软硬不均，影响滑行。 设计团队研发了一套“地形气候保护系统”，利用自然地形、人工地形，及遮阳篷、挡风背板、遮阳帘一起，有效地保护赛道冰面，并最大限度地降低能源消耗。这套系统里面，遮阳篷成为了重要的结构元素，覆盖于赛道上，沿着赛道延伸。从山上俯瞰，国家雪车雪橇中心的赛道，就隐藏在了屋顶之下。

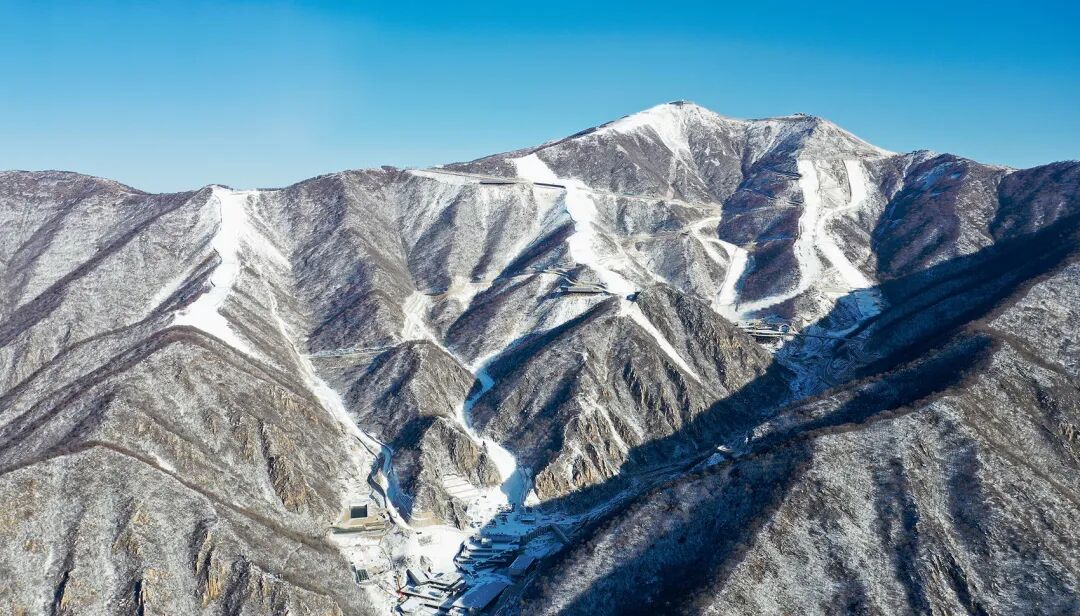

02 国家高山滑雪中心“雪飞燕”

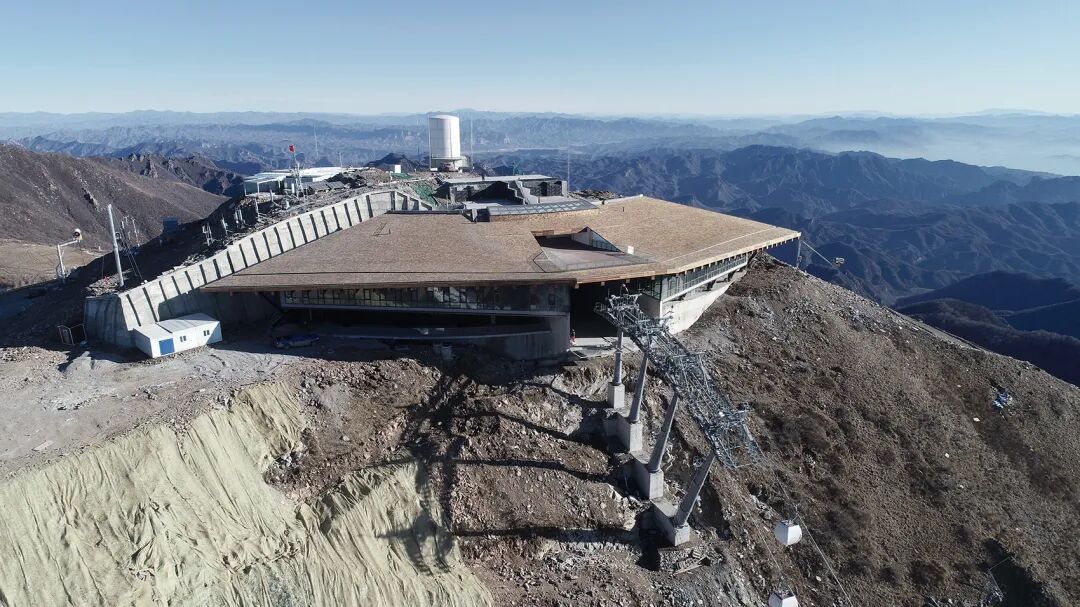

高山滑雪项目被誉为“冬奥会皇冠上的明珠”，包括滑降、回转、大回转、超级大回转、全能及混合团体合计11个小项。国家高山滑雪中心位于小海坨山南侧中高海拔区域，高程分布自1041m至2198m，赛道拥有近900m 落差，近 3km 坡面长度，创造山脊、山林、山槽、山湾、跳跃、峡谷等各种环境差异并存的赛道。




｜张家口赛区｜

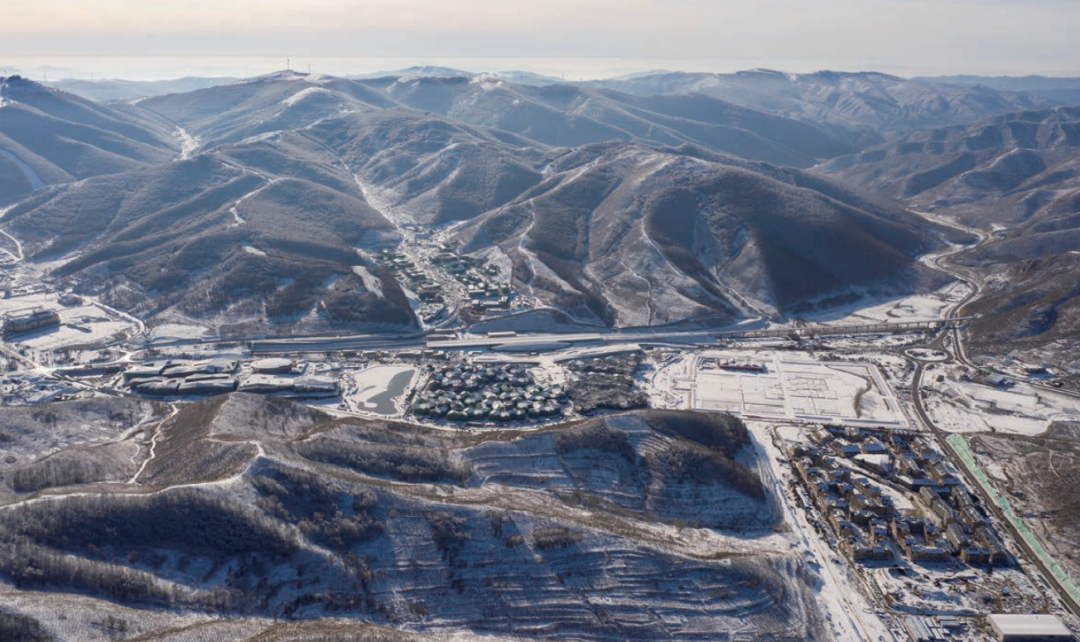

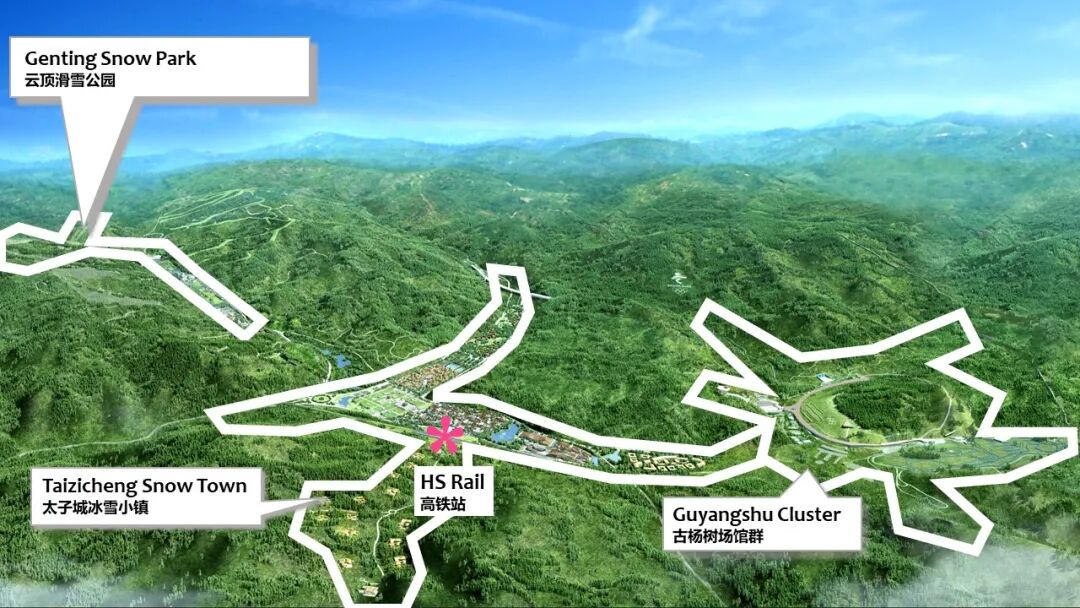

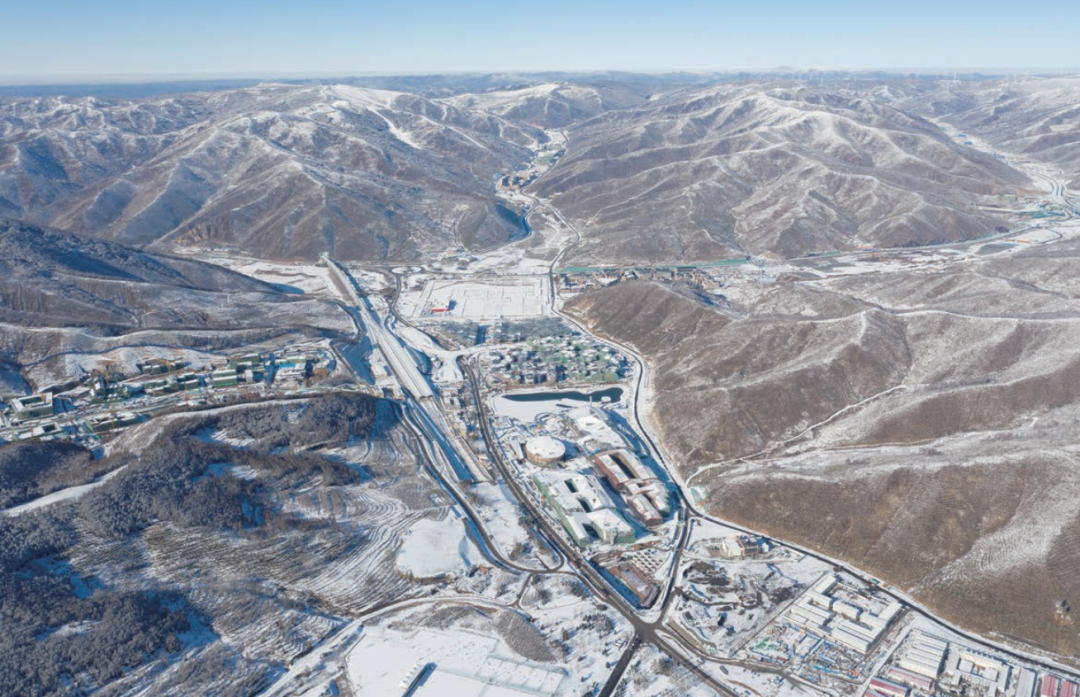

张家口赛区核心区位于河北省张家口市崇礼区太子城及其周边区域，分为云顶滑雪公园、古杨树场馆群以及太子城冰雪小镇3个组团。云顶滑雪公园利用现有云顶滑雪场改造建设，承担自由式滑雪与单板滑雪比赛。古杨树场馆群为完全新建场馆群，承担跳台滑雪、越野滑雪、北欧两项与冬季两项滑雪比赛。太子城冰雪小镇规划建设为集交通、住宿、购物、餐饮、会议、展示、教育、康养、医疗等功能为一体，以冰雪为特点的旅游小镇，为赛时提供功能保障服务，为赛后地区可持续发展提供方向。

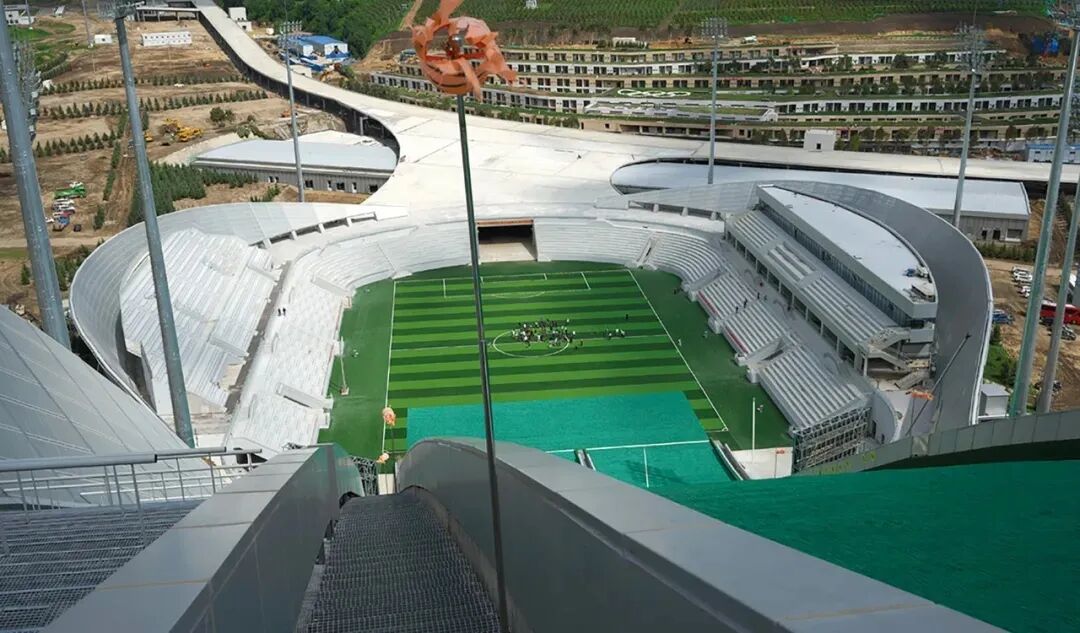

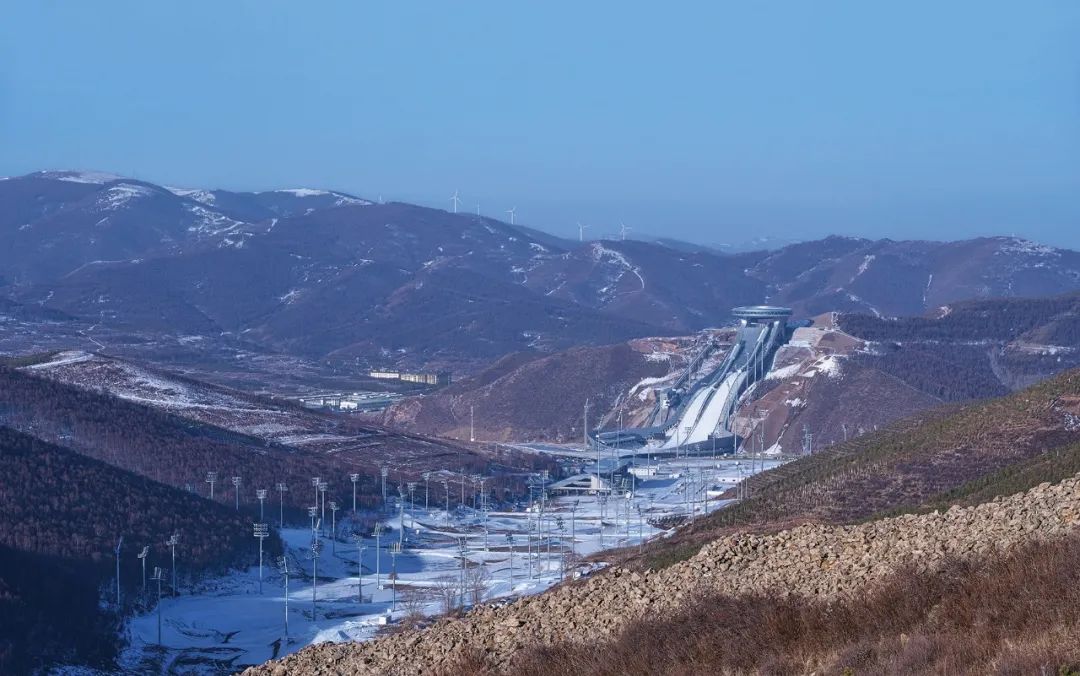

01 国家跳台滑雪中心“雪如意”

国家跳台滑雪中心“雪如意”作为北京2022年冬奥会张家口赛区山地标识性场馆，占地约62hm²，位于张家口古杨树组团的西北角，距古杨树主入口广场北侧直线距离600m，其竞赛场馆造型与中国传统饰物“如意”契合，包括山上顶峰俱乐部、山下看台区、竞赛区以及综合区等。


国家跳台滑雪中心竞赛场馆的标识性建立在与中国传统饰物“如意”契合的造型上，其主体由山上顶峰俱乐部、山下体育场看台区、两条跳台赛道组成。设计充分利用跳台自身赛道剖面S型曲线，与另两部分结合，自然形成如意形象，这也正是被中外媒体广泛报道的“雪如意”一名的由来。“如意”形象侧面曲线在西北向兼具防风功能，在强化中国文化元素的同时，使得防风网建设长度降至200m以下。




作为山地标识性场馆，国家跳台滑雪中心通过全尺度空间干预贡献于可持续发展。远尺度上，国家跳台滑雪中心通过提供与长城遗址视觉连接的跳台朝向等策略，以期帮助文化传播；中尺度上，主要关注高识别度的中国文化元素形态、多功能事件场所定位、控制生态负面影响的山地工程等，注重文化可持续、经济可持续与生态可持续；近尺度上，国家跳台滑雪中心通过装配式建造方案应对山地复杂地形与严寒气候带来的施工难题；微尺度上，聚焦个人感受，通过可进行准确精度控制的赛道剖面、助滑道的新表面材料、集成运动员起跳行为捕捉及飞行轨迹分析技术的起跳区等设计帮助运动员提升成绩，通过提升观赛区域局部空间热舒适性提升观众观赛环境品质，从而贡献于冰雪运动及奥林匹克运动的可持续发展。



02 国家越野滑雪中心

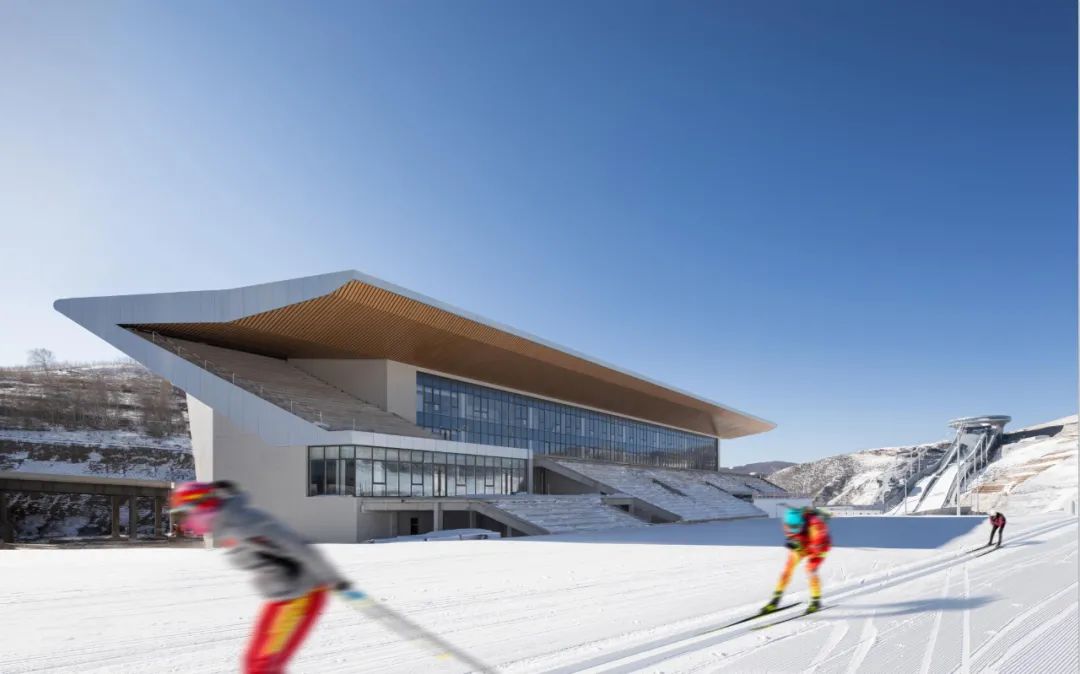

国家越野滑雪中心占地106.55公顷，永久建筑面积5707平方米，临时设施面积17400平方米。主要建筑功能为越野滑雪场，包含越野滑雪赛道、竞赛管理中心、观众看台等功能。中心采用对自然环境最小干预原则，尽量减少永久建筑规模，整合赛时功能，用临时设施的方式解决奥运会赛时需求，赛后恢复自然生态，最大限度地减少对环境的影响和破坏；越野赛道整合多条赛道于一体，尽量让大多数越野赛道都暴露在观众视野当中，增加比赛的观赏性，在奥运越野赛道的设计上独具一格。

03 冰玉环

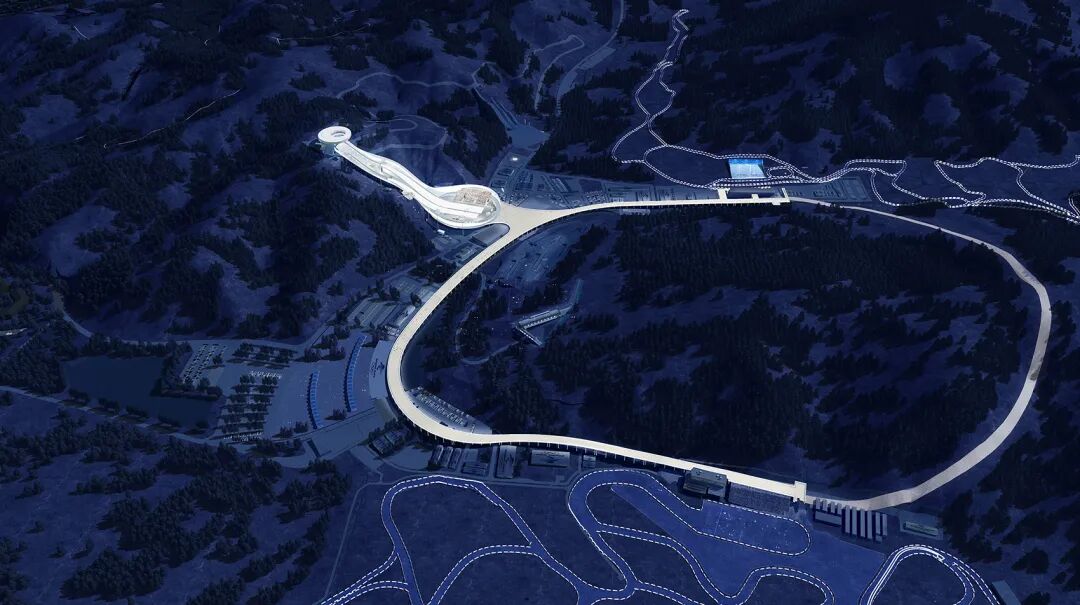

空中步道“冰玉环”，由来自瑞士前期团队提出的“奥林匹克巨环综合体”概念为起点，通过高架步道串联国家跳台滑雪中心、国家冬季两项中心、国家越野滑雪中心、山地转播中心和技术官员酒店等重点建筑，分为东西两个半环，西半环从地面架起，内环长1.9千米，宽15~24米，高7米，最高爬升38米；冰玉环上为前院区，作为观众通道使用，地面为后院区，作为赛事运行保障工作区域使用；这是冬奥会历史上首次通过立体交通的方式区分前后院，集约利用土地面积约4万平方米。东半环为登山步道，建成后长1.1千米，宽2~4米，最高爬升115米。冰玉环与周边山体结合，环形高架步道形态设计呼应中国文化，冬季被白雪覆盖，自然地嵌入周边山体，形象地称为“冰玉环”。赛后冰玉环作为大众休闲健身场地面向公众开放，通过奥运环形跑、文化艺术展览等群众性活动推动奥林匹克运动可持续发展。

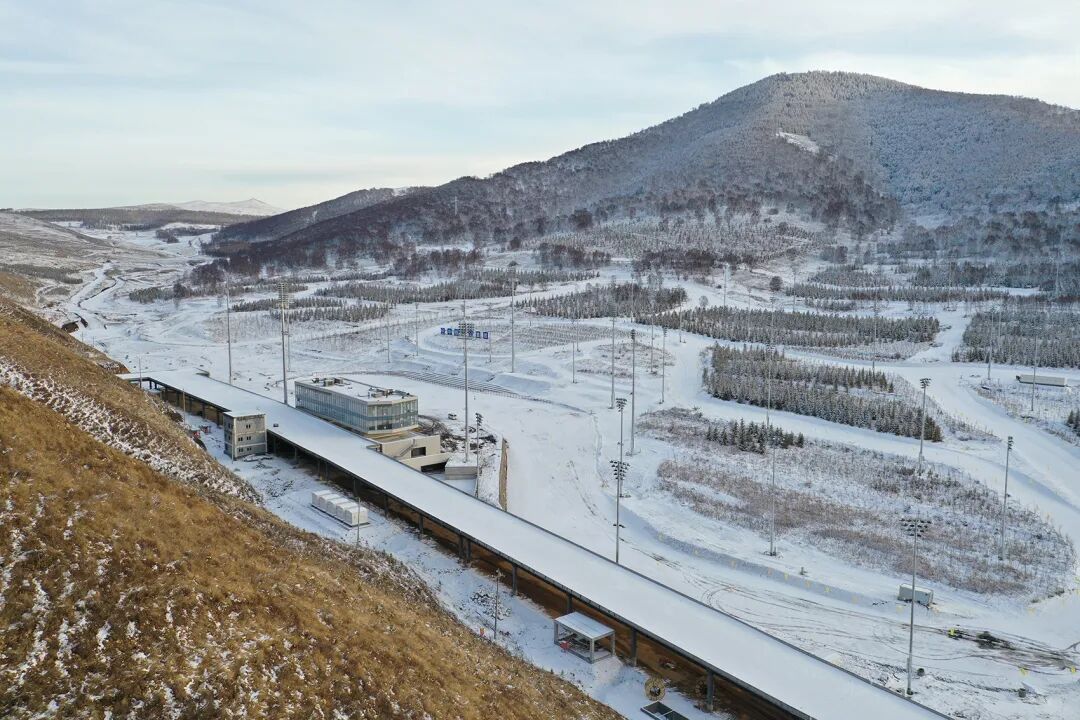

04 国家冬季两项中心



国家冬季两项中心，冬季两项是越野滑雪和射击结合的项目，运动员需要根据赛事要求滑行一段距离并举行一次射击，在最少的时间内完成比赛，同时尽可能射中目标以避免被罚时间。场馆设计依照顶级事要求，以运动员为中心，规划紧凑、独立的流线，设置充足、高配备的辅助空间，满足赛前、赛中、赛后全过程中运动员的需求。同时尽量增加观众视线可覆盖的范围，将比赛最具激情的部分展现在观众面前，提升了比赛的观赏性。技术楼的建筑造型干净利落、朴素大方，内部分隔墙采用可移动、可拆卸的轻质隔墙系统，方便赛后功能转化。

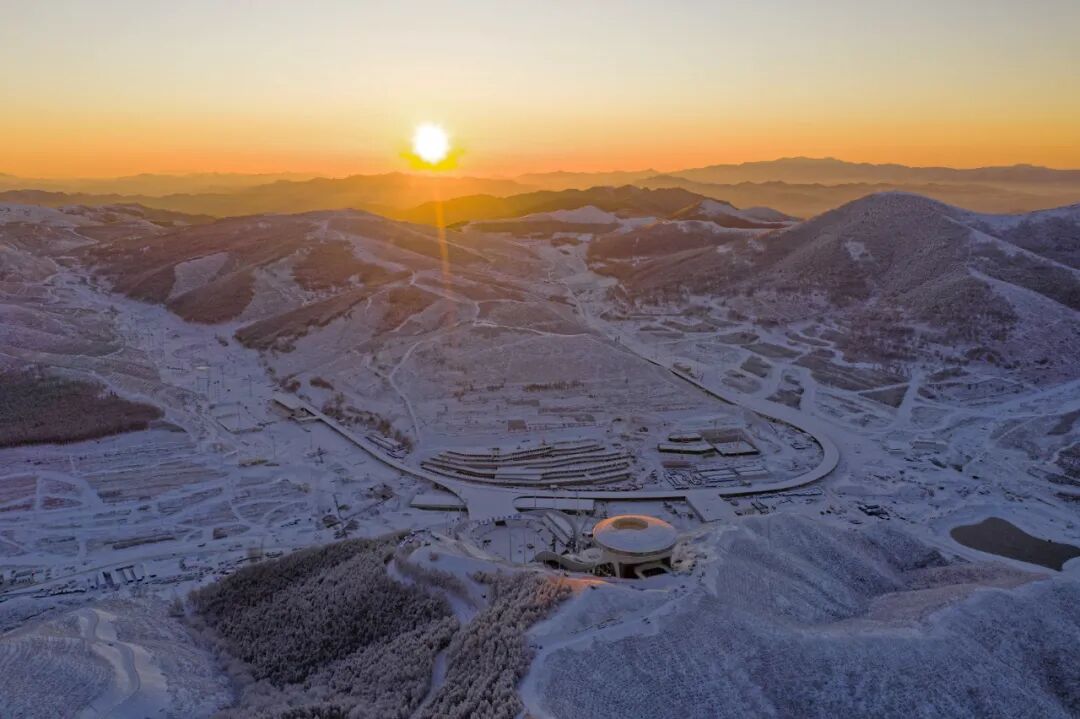

05 古杨树场馆群

古杨树场馆群是历届冬奥会中最为集中的雪上运动场馆群，集中了国家跳台滑雪中心、国家越野滑雪中心、国家冬季两项中心三个奥运场馆，以及张家口山地转播中心、冰玉环、技术官员酒店、山地运维中心、蓄水池、直升机停机坪等重要永久配套设施，还有超过3万平方米的板房、篷房、集装箱、看台等临时设施。总体规划呈“环状”，空中环状步道“冰玉环”将国家跳台滑雪中心、国家冬季两项中心、国家越野滑雪中心等主要建筑连接，单体建筑面临“首次设计、标准不清、复杂环境、科研创新、统筹协调”等多方面的技术挑战。

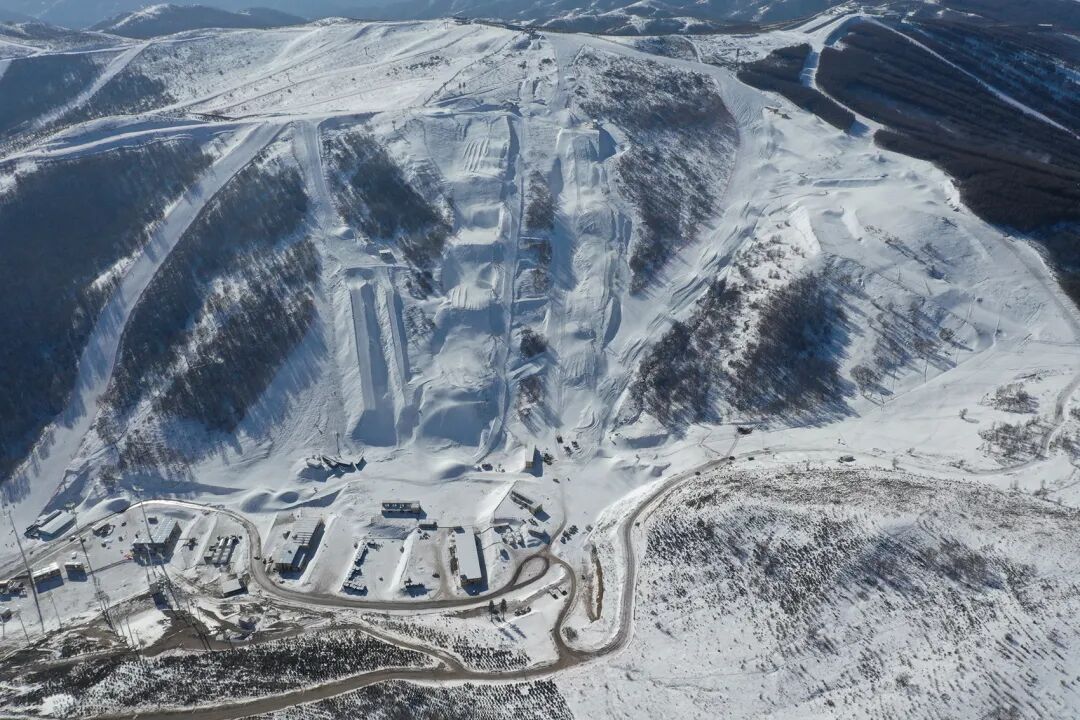

06 云顶滑雪公园场馆


云顶滑雪公园场馆，是 7 个雪上竞赛场馆中唯一利用现有滑雪场升级改造的场馆，场馆规划于狭长的山谷地带，海拔高度从入口区的 1617米 升至雪道顶端的 2105米，整体落差达 488米，设置障碍追逐、平行大回转、坡面障碍技巧、U型场地技巧、空中技巧和雪上技巧6条赛道 ，以及张家口山地新闻中心。云顶场馆配套功能空间有 87% 通过临时设施提供，总临建面积达 2.6 万平方米。场馆内使用的绝大部分装配式临建，以灵活装卸的集装箱式房为主、帐篷和其他结构为辅。在外部材料和色彩的设计中，为了避免常见的白色钢板饰面的强反光和冰冷感，选用了欧松板饰面和深色临建框架，材料反射率由 70% 以上降至 50% 以下，降低整体环境亮度。
