在dop设计交流群里，经常被提及的问题，就是关于dop设计团队是如何评价施工图的好坏的？标准是什么？
本期内容，咱们来简单的回答下，dop设计团队，都是怎么判断一套施工图的好坏的。

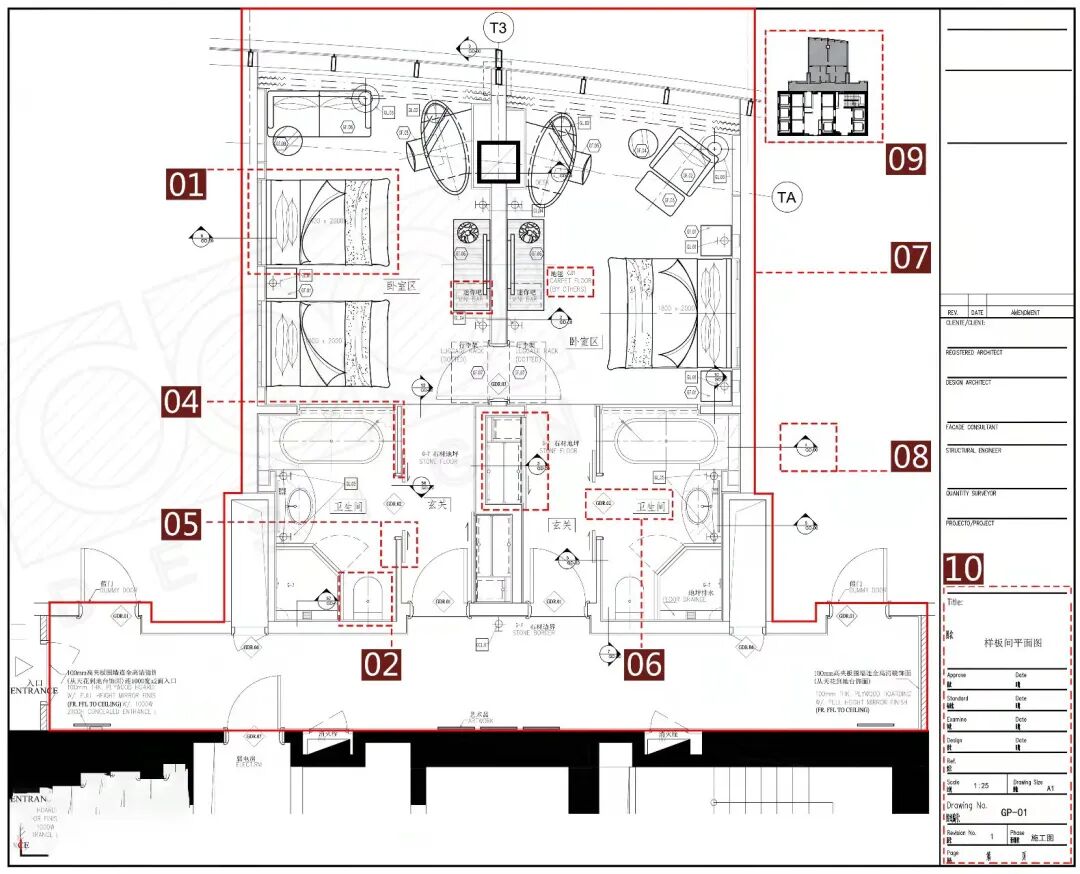

主要从以下10方面来进行评判：
1、目录体系完整

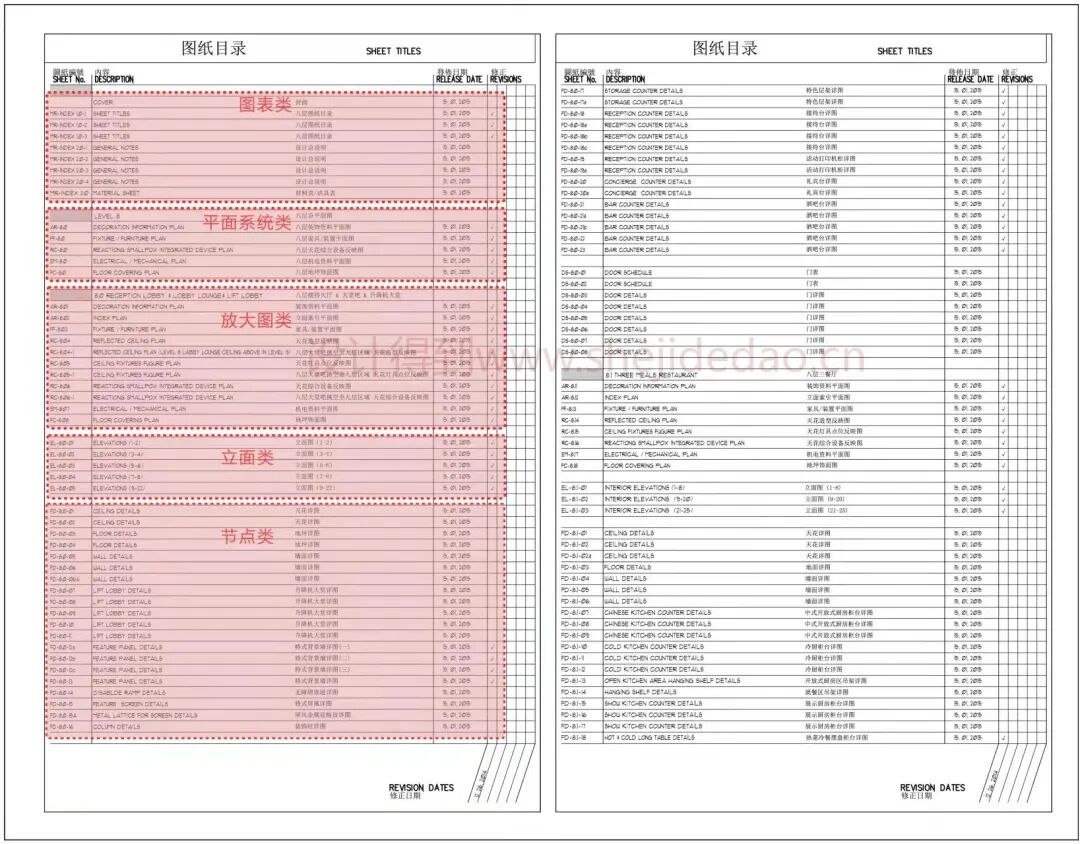

从图纸目录中就能够清晰的看出整套图纸的表达的内容及数量，也能看出图纸是否有遗漏。

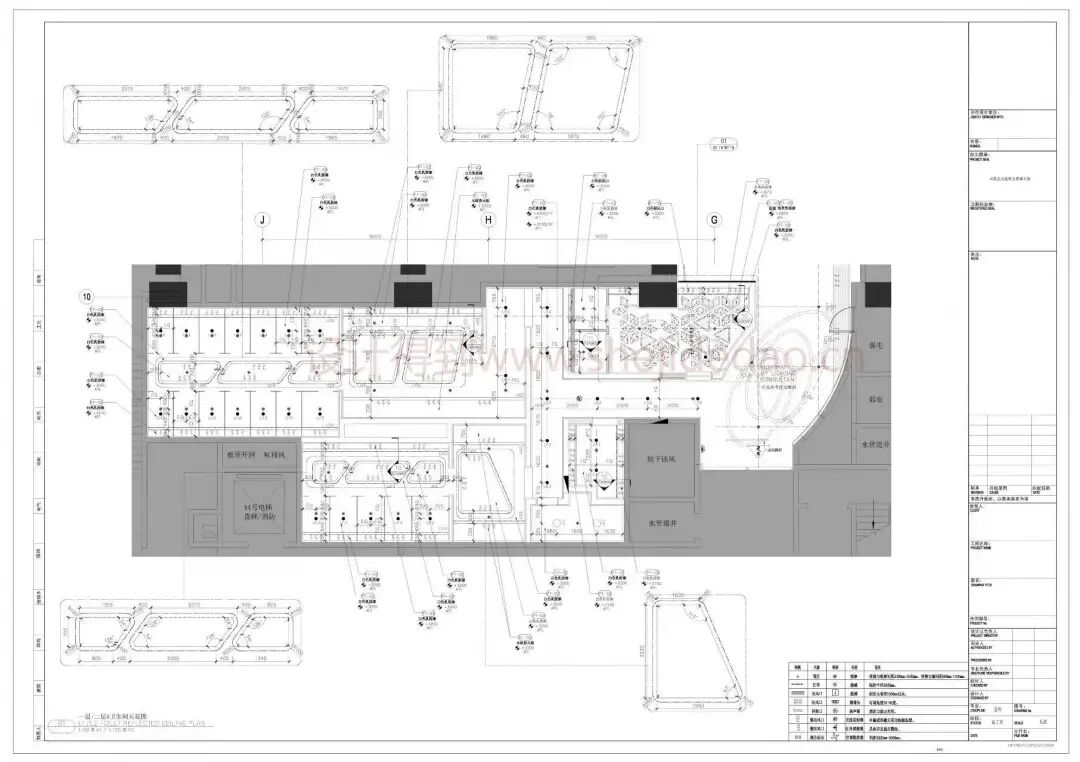

2、图纸索引逻辑清晰
一套索引逻辑清晰的图纸可以快速表达图纸内容，看图人员也能快速找到想要查找的内容。

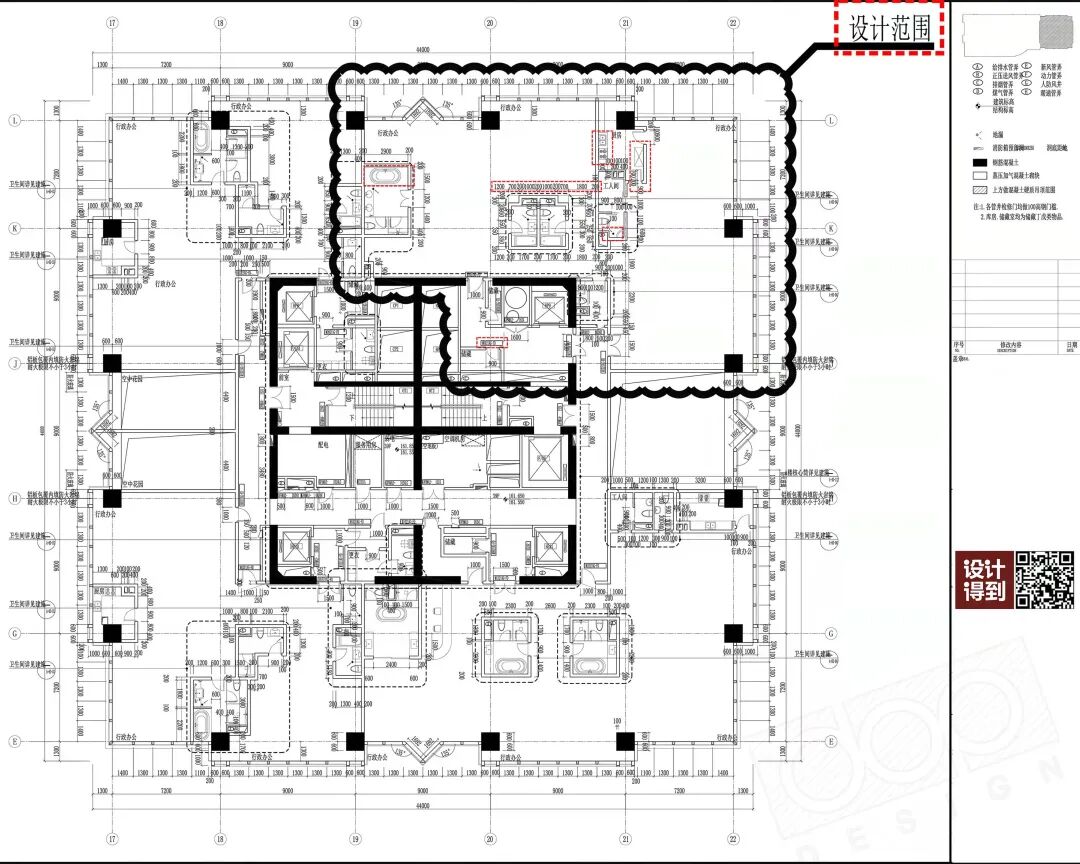

3、图纸覆盖全面
图纸所要表达的内容要全面不能有遗漏或者缺失，不管平面或者立面区域不要有遗漏，表达内容也不要有遗漏。

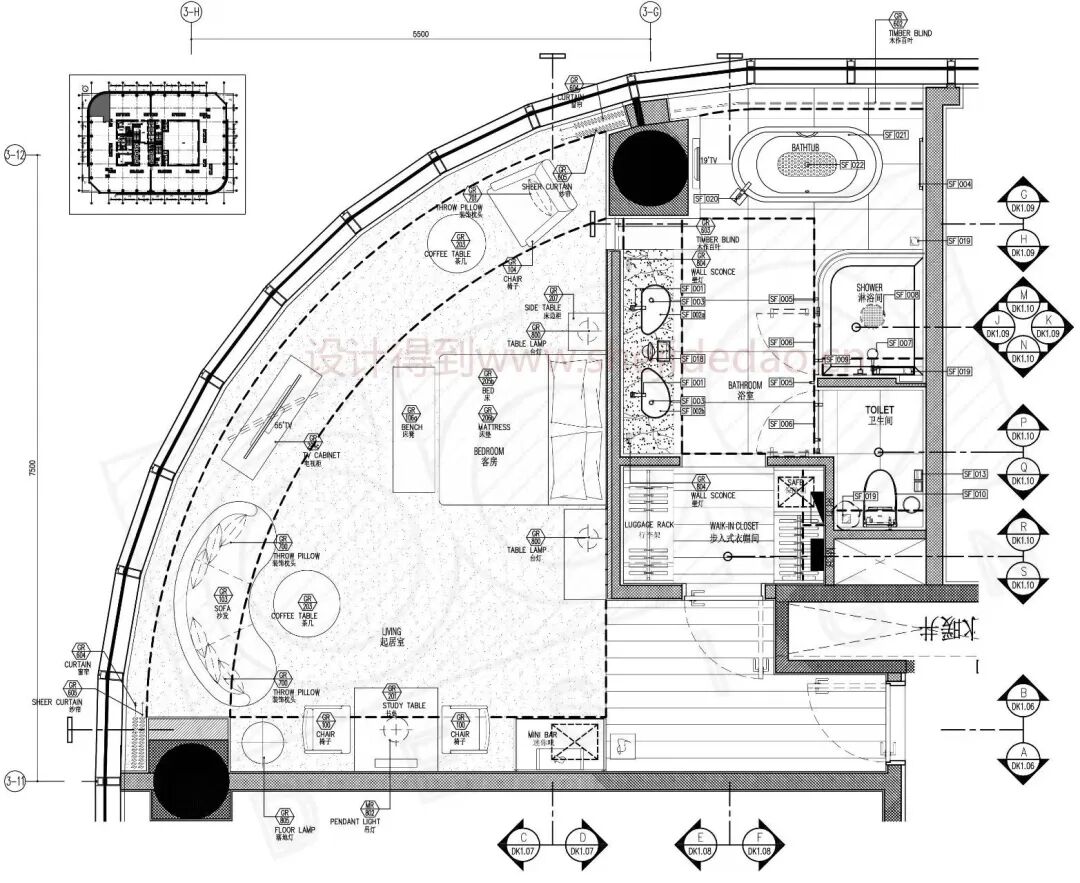

4、清晰表达建筑、装饰信息
室内施工图清晰表达建筑信息也是衡量一套图纸的好坏的重要标准。

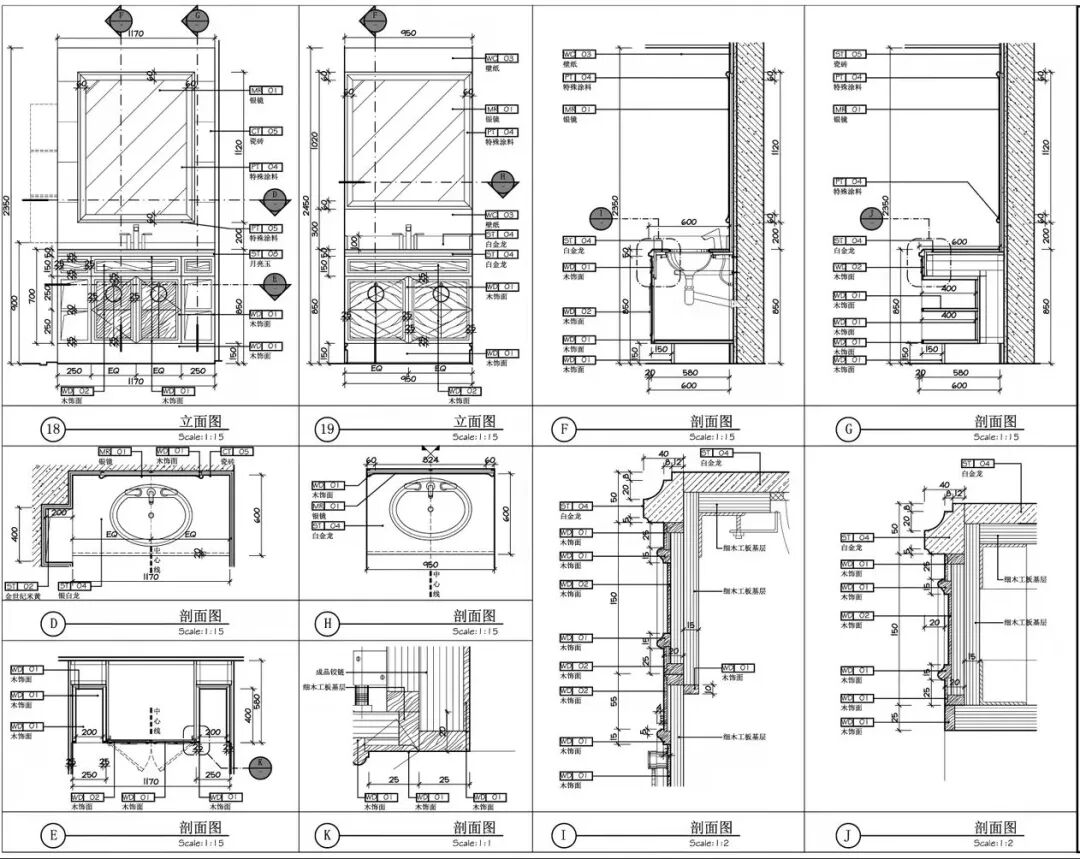

5、图纸比例合理
通过一套相对常用且科学合理的图纸比例是为了将图纸的设计意图表达清楚。
如：常见尺寸1：30、1：50、1：100；
室内通常比例有：立面图通常比例1：30-1：100，平面图比例通常为1：50-1：100，节点比例通常为1：2-1：20.
6、图纸排版美观
一张美观，有节奏的图纸，方便工人在施工时找到想要的内容。
7、皮肤美观
皮肤指模块、文字、标注、标高等辅助类型信息。
一套完整的施工图，不仅仅只有立面、平面、还有用来表达图形的符号。
8、线型设计合理

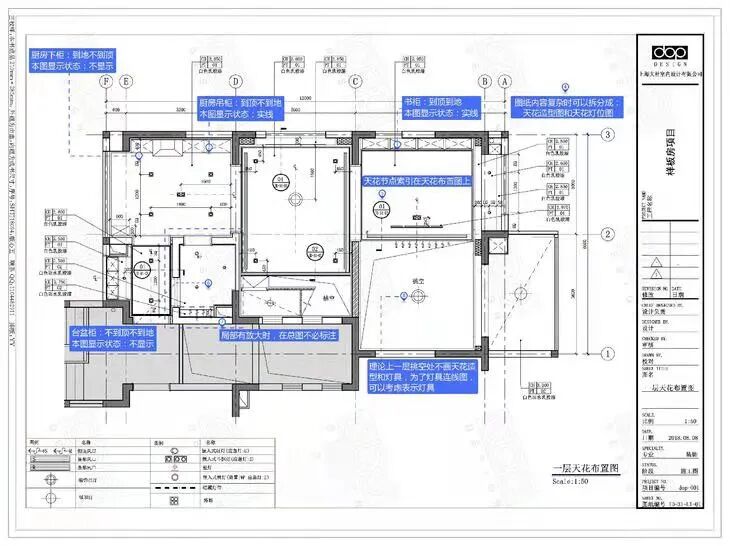

线型设置是控制图纸好看的灵魂，通过线型控制线条的粗细、近大远小、近实远虚，然图纸更有层次感，方便主次信息的提炼。
9、图纸深度合理
图纸深度应该控制在清晰标准的表达了设计所需要表达的信息即可，不能过浅也不能为了追求图纸深度过分堆砌。
10、图纸表达正确
图纸的正确性有两方面的考量指标：
a、低级错误，是指设计师不严谨或是标准不完善造成的错误；
b、高级错误，是指由于理解不到位或者限于设计师能力经验而造成的错误。
