有了“它”，建筑就如搭“积木”一样有趣！

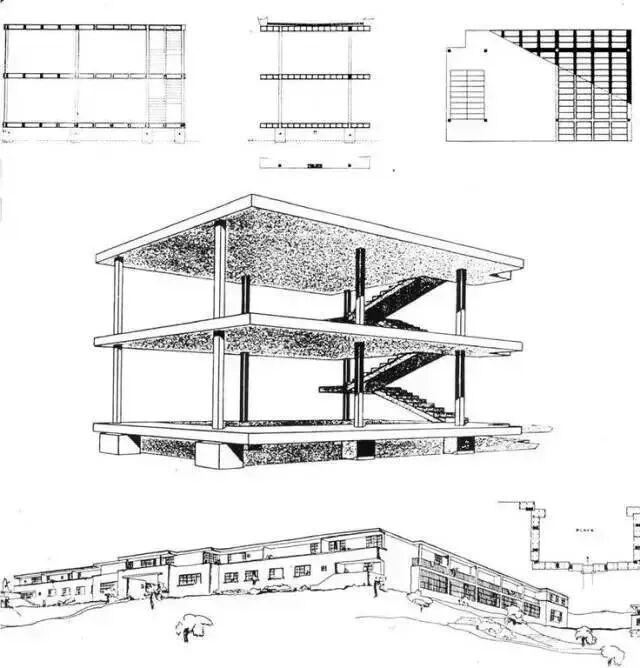

勒·柯布西耶最早的原型maison Domino



1921年，“像造汽车一样造房子”的概念被法国建筑大师柯布西耶在《走向新建筑》中首次提起，希望建筑业像二十世纪的上半叶“批量复制”汽车那样，“批量复制”建筑。



时常我们也会听到各种各样的术语来描述装配式建筑的生产单元，例如，“盒子”、“单元”、“模块”或“集合，或供装配的零件”。
接下来就让我们一起看看一些像拼乐高一样搭建起独一无二的建筑吧~


01

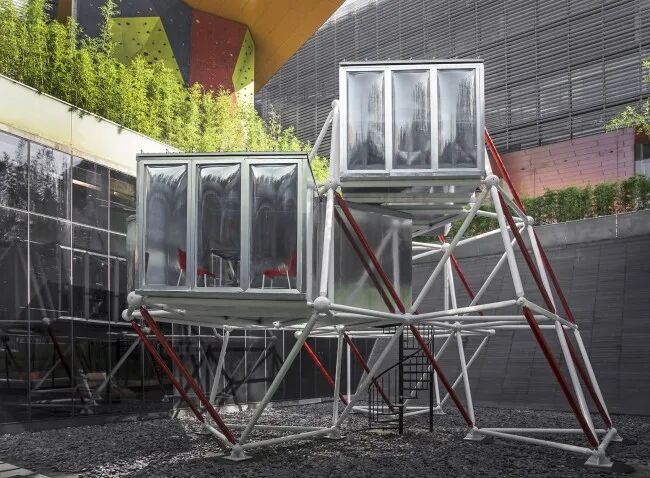

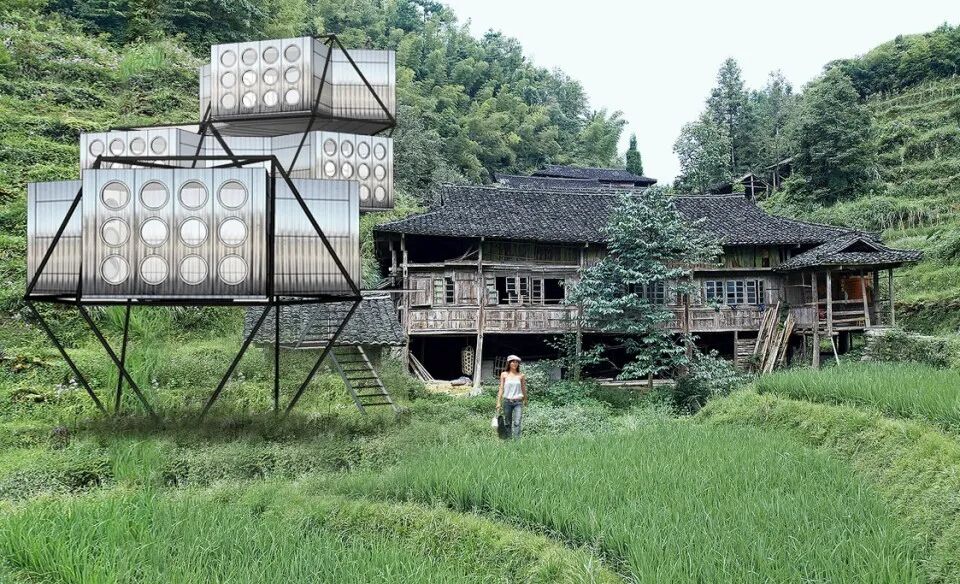

深圳“插件塔”

深圳/众建筑

无需专业人员便可搭建，随行随住、可无限扩展的多层预制房屋系统。



“插件塔”有效解决了在一个土地非私有化的国家建设私有房屋的问题。
在中国因为不确定土地的可使用时长，使得只有少数人才敢冒险建设私有房屋。


“插件塔”可移动、可再建的特性，避免了因产权变故导致的建房投资损失。


它可以被界定为临时建筑，无需结实的地基、严格的规划审批，相比传统永久建筑，更为容易建造。而当需要迁移时，也可轻松打包搬运重建。

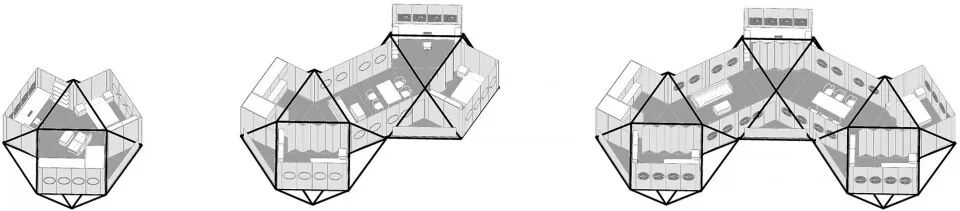

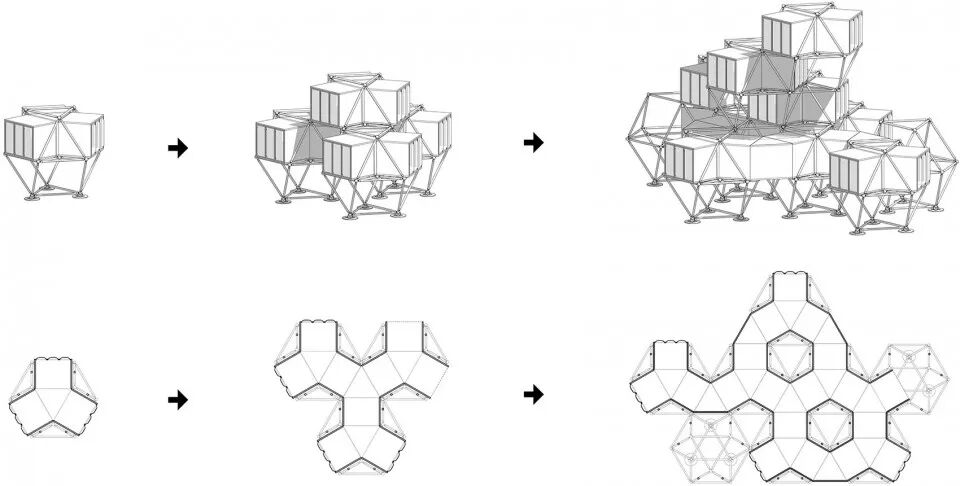

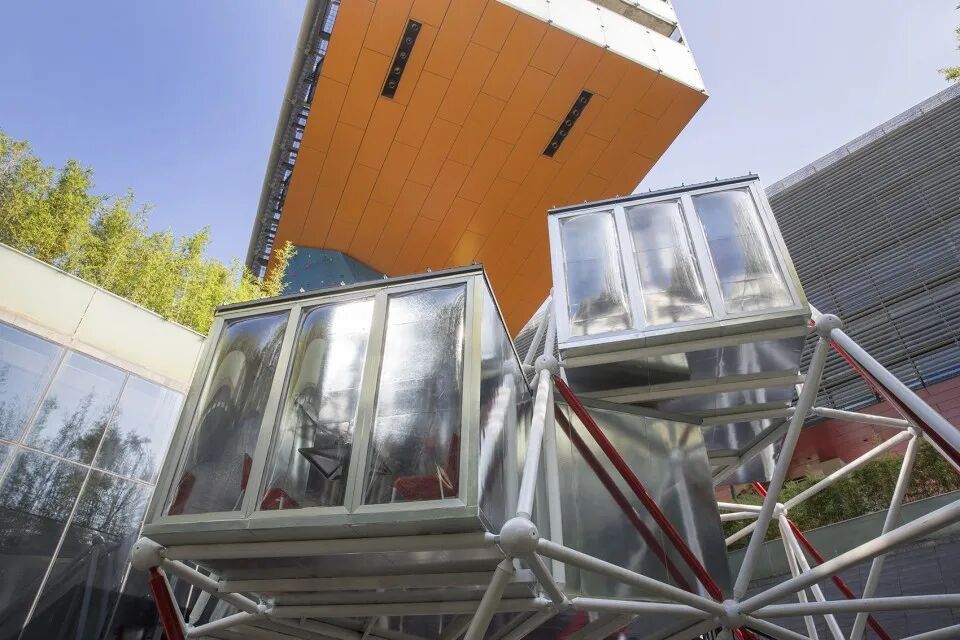

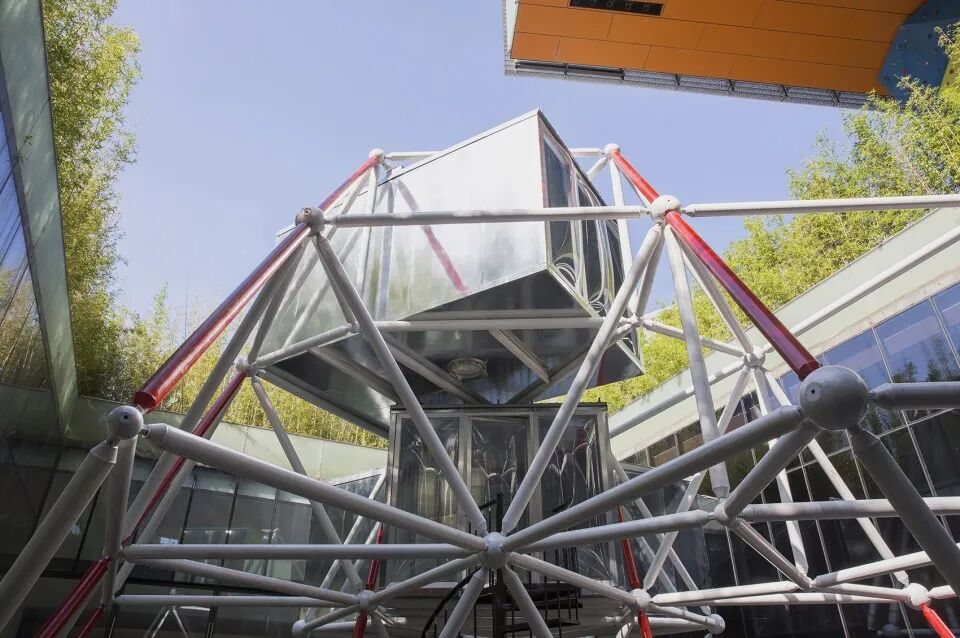

“插件塔”受启发于“新陈代谢主义”，它是个可无限扩展的多层预制房屋系统，由空间结构和插入的房屋单元组成，房屋单元可依据使用需求更换位置或增加和减少。

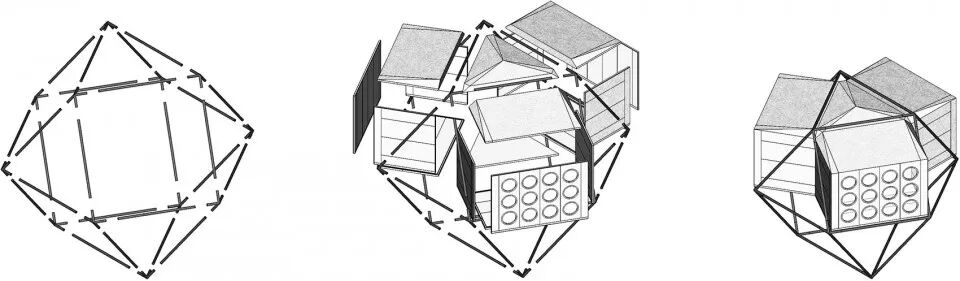

空间结构由统一的组件和相同的节点构成，有无数种组装的可能性。房屋单元采用了众建筑研发的“插件板”系统。



插件板是集保温、设备、内外饰面及门窗于一体的预制模块板搭建系统，板材之间用锁勾连接。几个非专业人士、一把工具即可完成施工搭建。


不同于集装箱等其他预制房屋系统，插件板系统的安装调整无需大型设备，完成形式也不局限于盒子，有多种变化形态。



“插件塔”是一个生长的系统，可以持续的适应发展变化。




02
Sava河滨创意公共空间
克罗地亚 / Openact Architecture
因时而变的城市休闲新据点

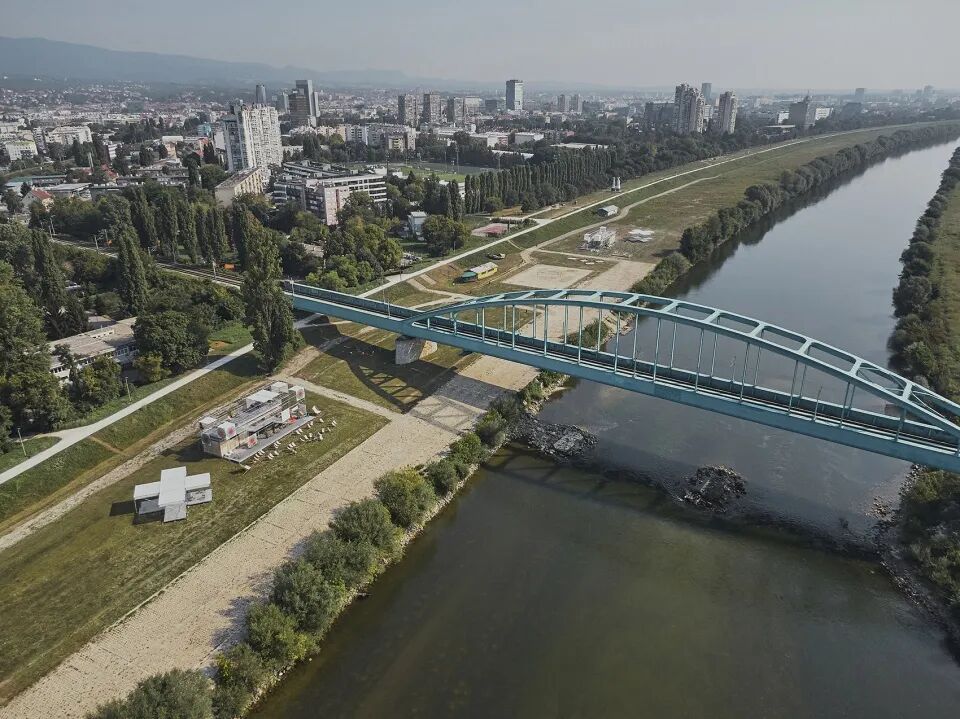

Sava Activities是一个在建的公共城市设计项目，旨在将萨格勒布市的萨瓦河河岸重新引入城市的日常生活。项目激活了7公里长的河岸区域。


萨格勒布的城市发展与欧洲其他沿河而建的首都不同，整个城市呈现出一种远离萨瓦河的趋势。



萨瓦河作为多瑙河最狂野的支流，在历史上曾对萨格勒布造成严重的损毁和破坏。


随着河堤的建设，洪流对城市的破坏得到了控制，萨瓦河岸也可能被重新打造为重要的城市空间。




由于水位一年上涨好几次，河岸上不可能有固定的建筑或物体。


在“适应性城市”的竞赛主题下，该项目通过短暂的项目置入，尝试将滨水公共空间纳入城市，增强河流的东西联系从而激活7公里长的河岸区域。


该项目扩展到7公里长的水文泛滥区域，通过适当的景观干预措施来改造河岸。

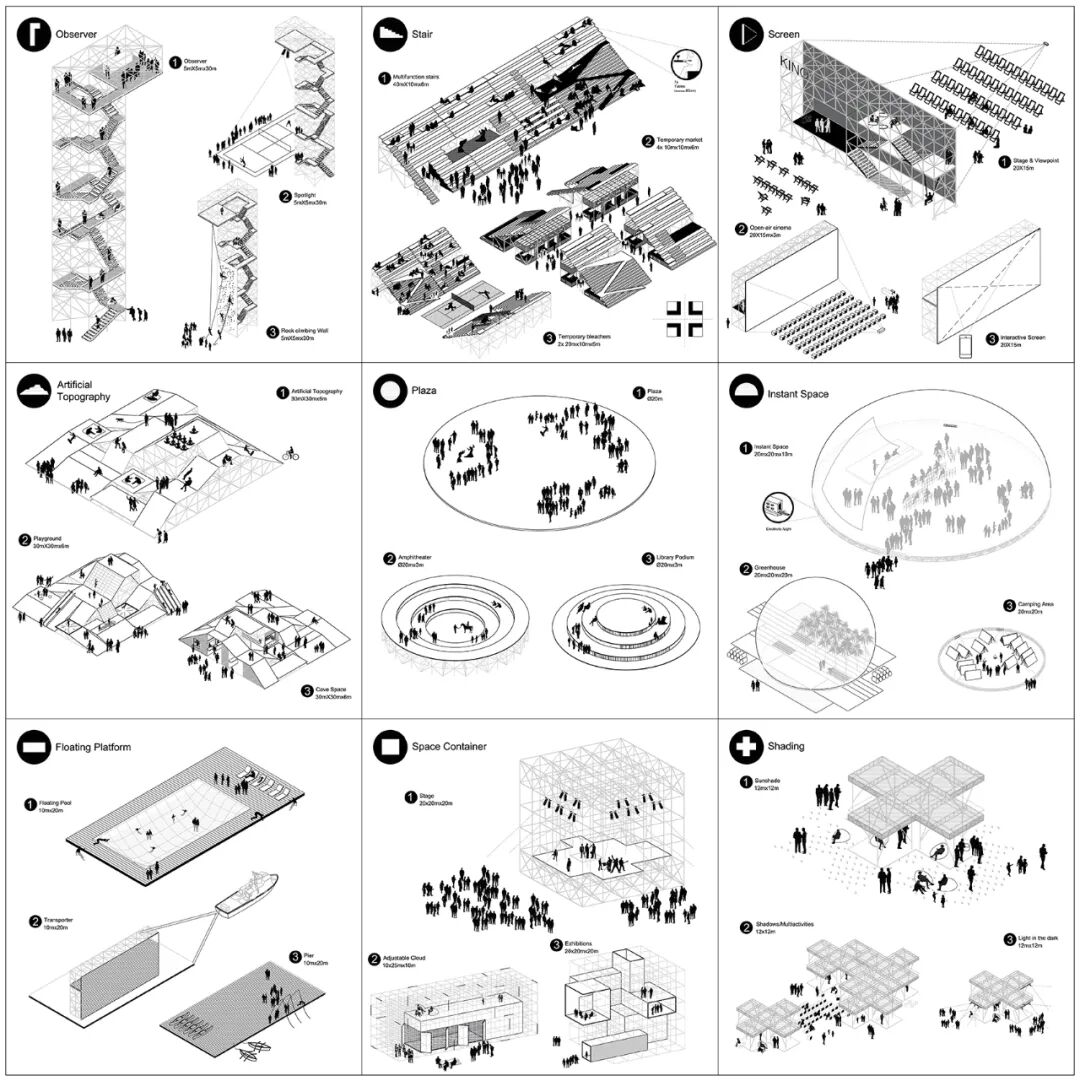

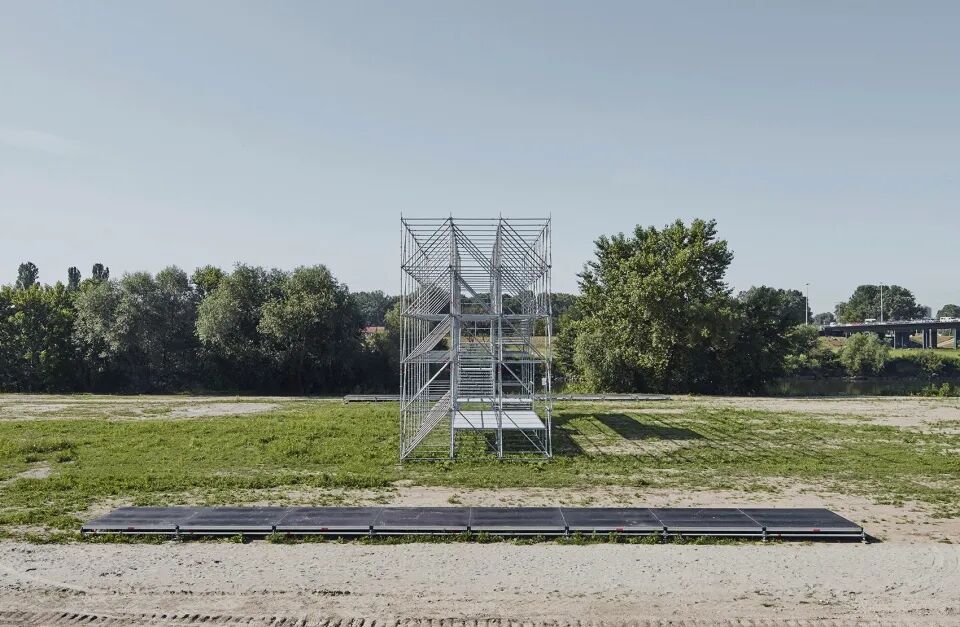

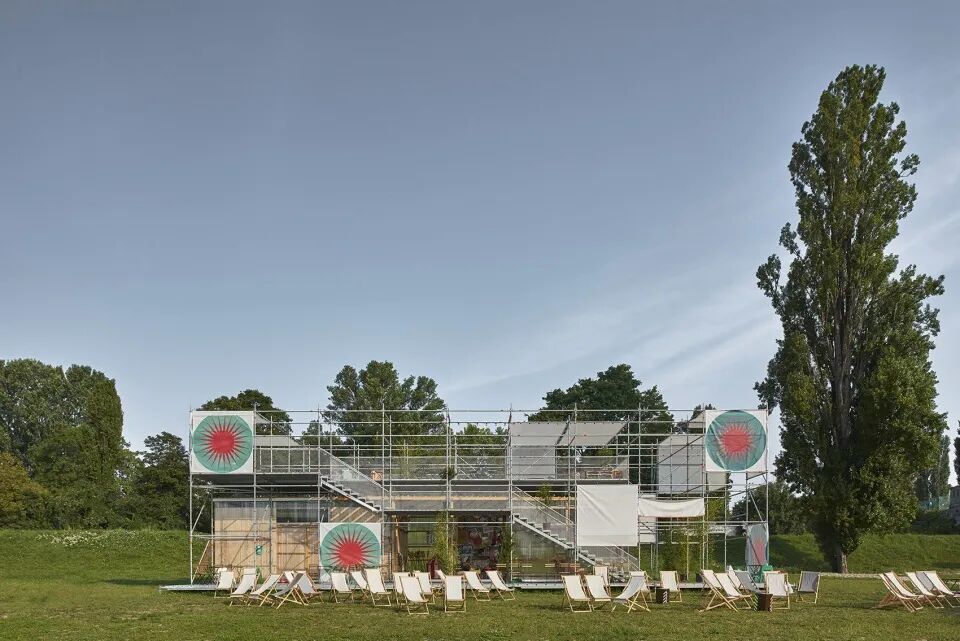

同时，还采用了9个具有不同活动设置、可以在不同地点和季节之间以不同组合相互切换、在水位上升时具备拆卸能力的临时脚手架凉亭。

棚架于6月至9月期间通过各种文化和体育项目进行了搭建和激活，且会在高水位季节到来之前拆除。


项目围绕一个交互式展览而进行，旨在利用最初阶段的经验进行广泛的公众辩论，从而帮助项目未来阶段的塑造。

作为一个研究工具和想法收集平台，展览试图模糊建筑师与用户之间的界限，从而鼓励一种建立在用户的反馈之上的设计过程。

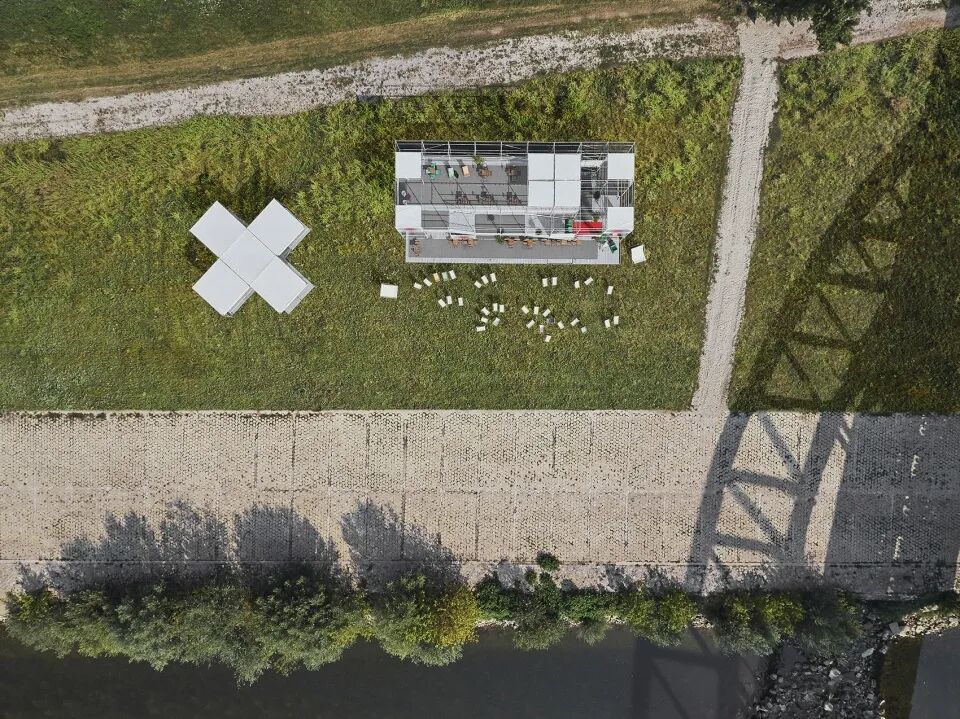

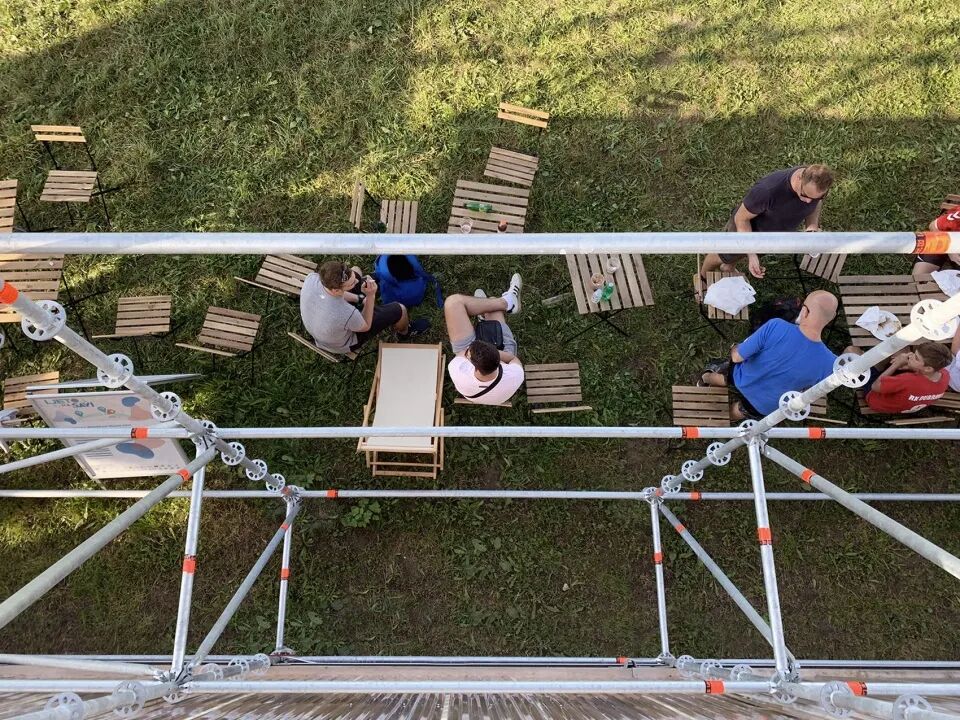

凉亭俯瞰视角

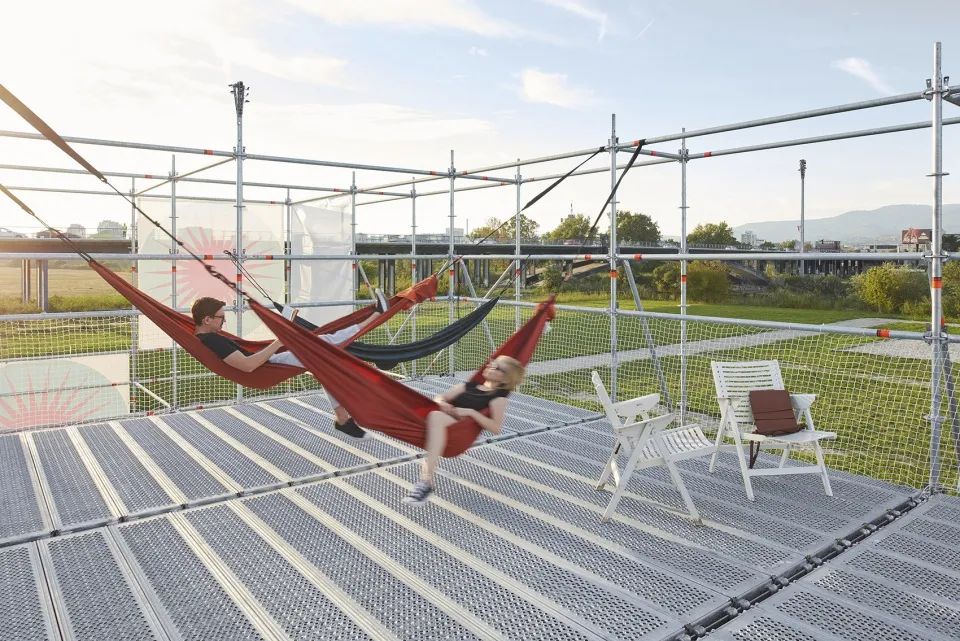

平台上设置有休闲吊床

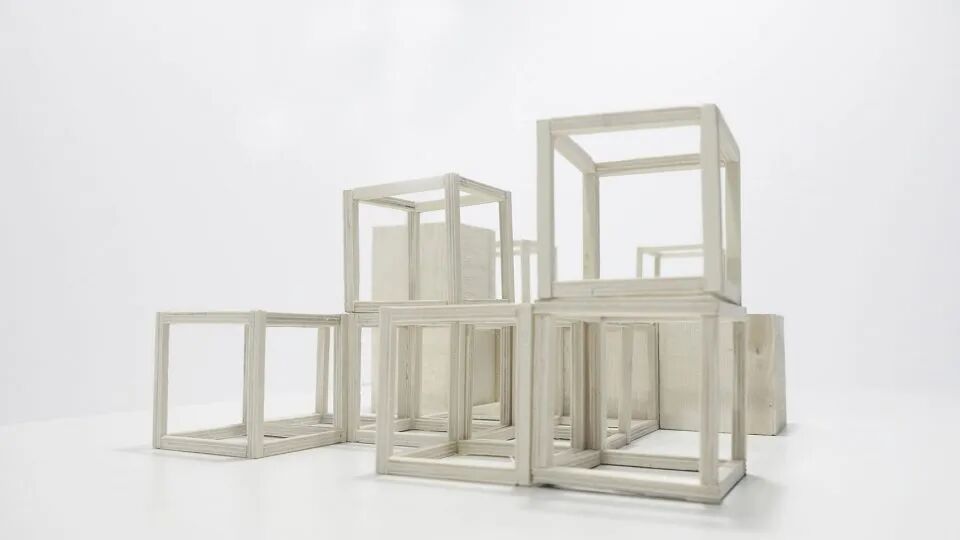

模型

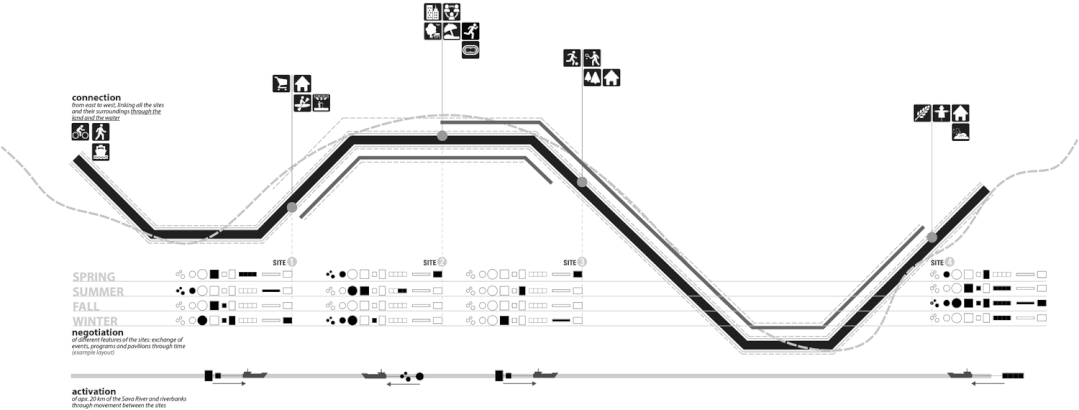

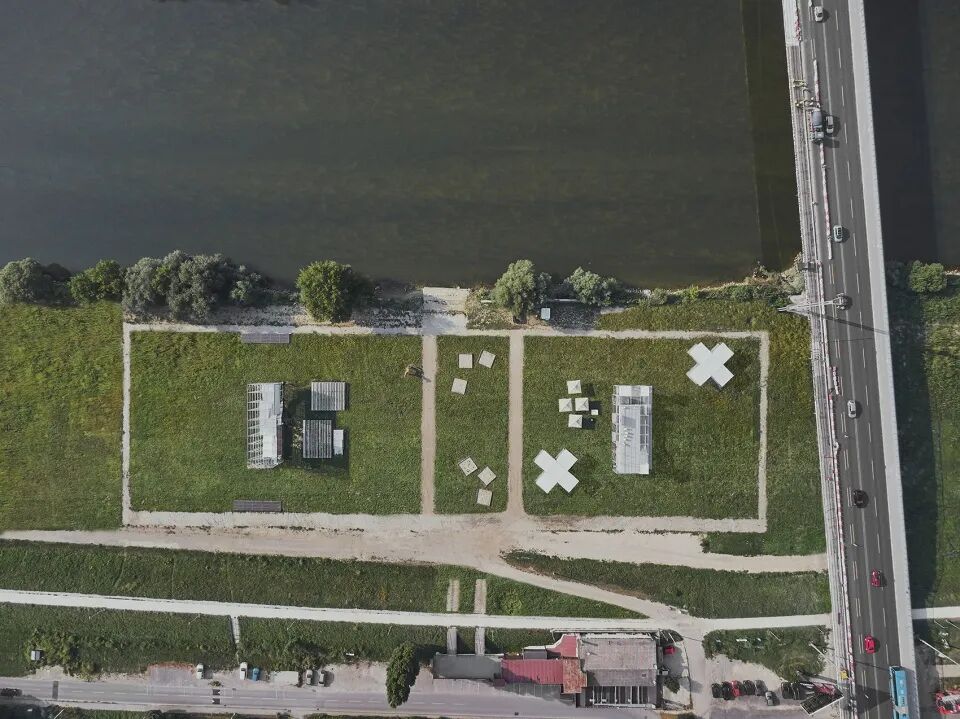

装置分布示意图


03

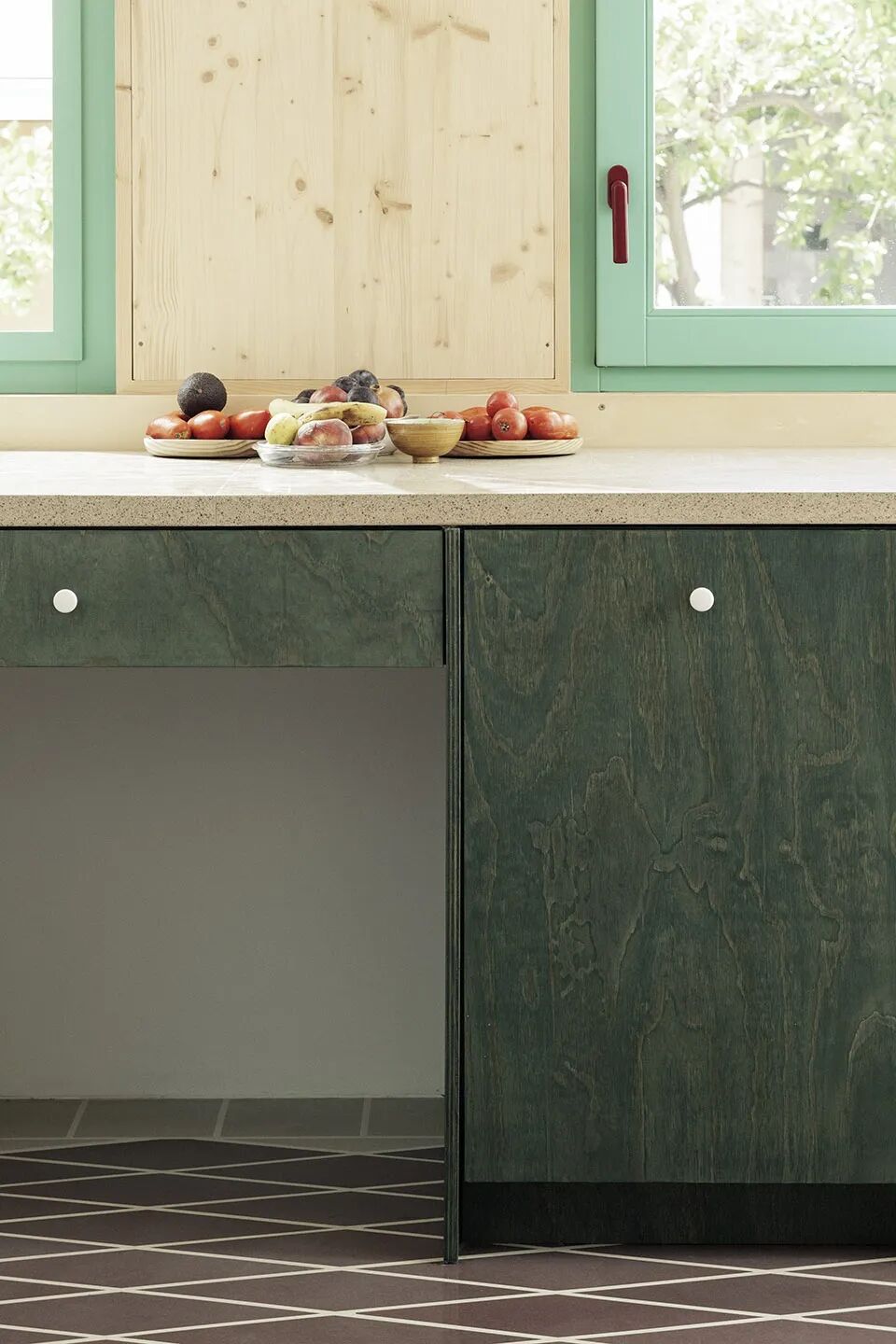

Plywood住宅

西班牙 / Feina Studio

用胶合板搭建出的缤纷世界

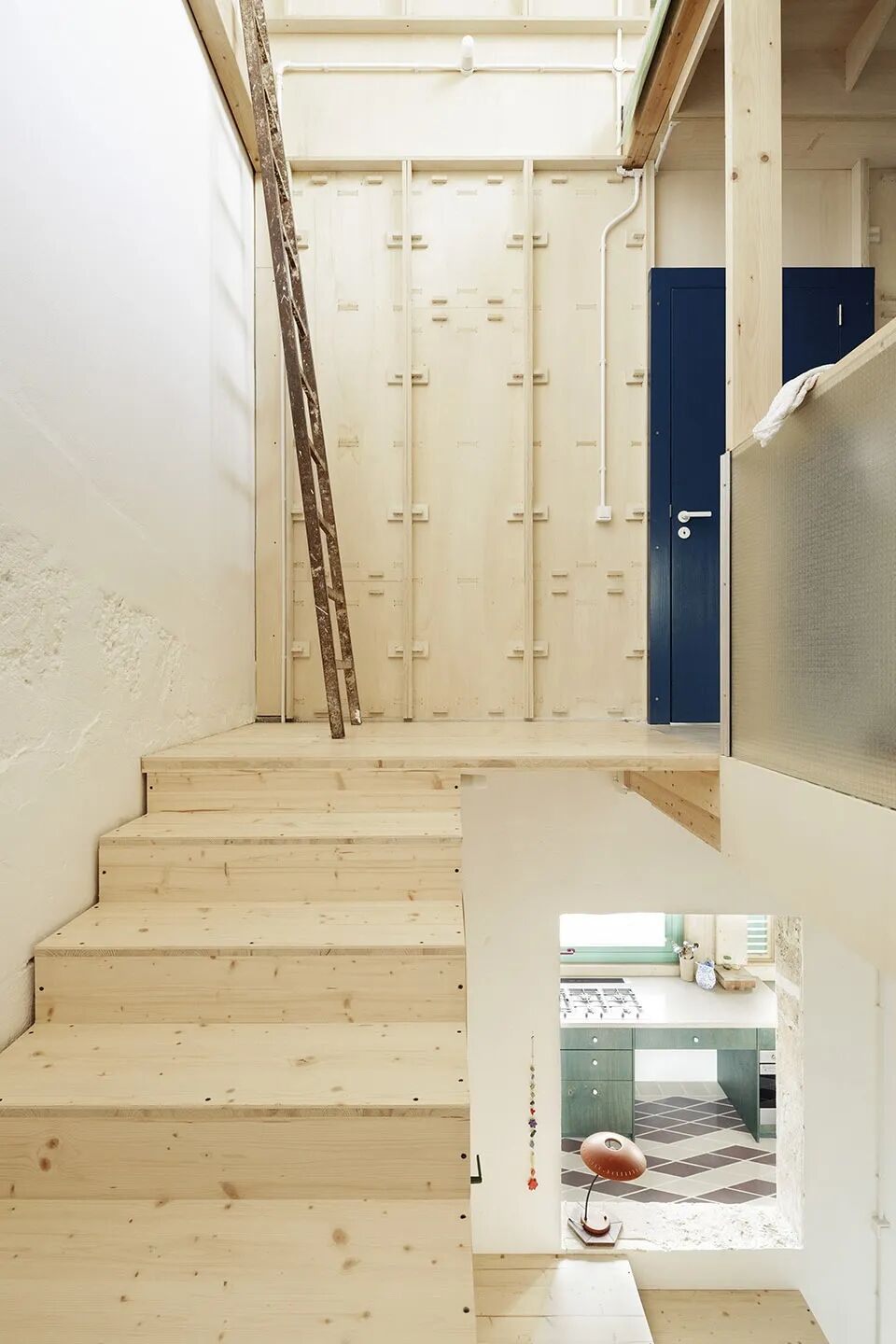

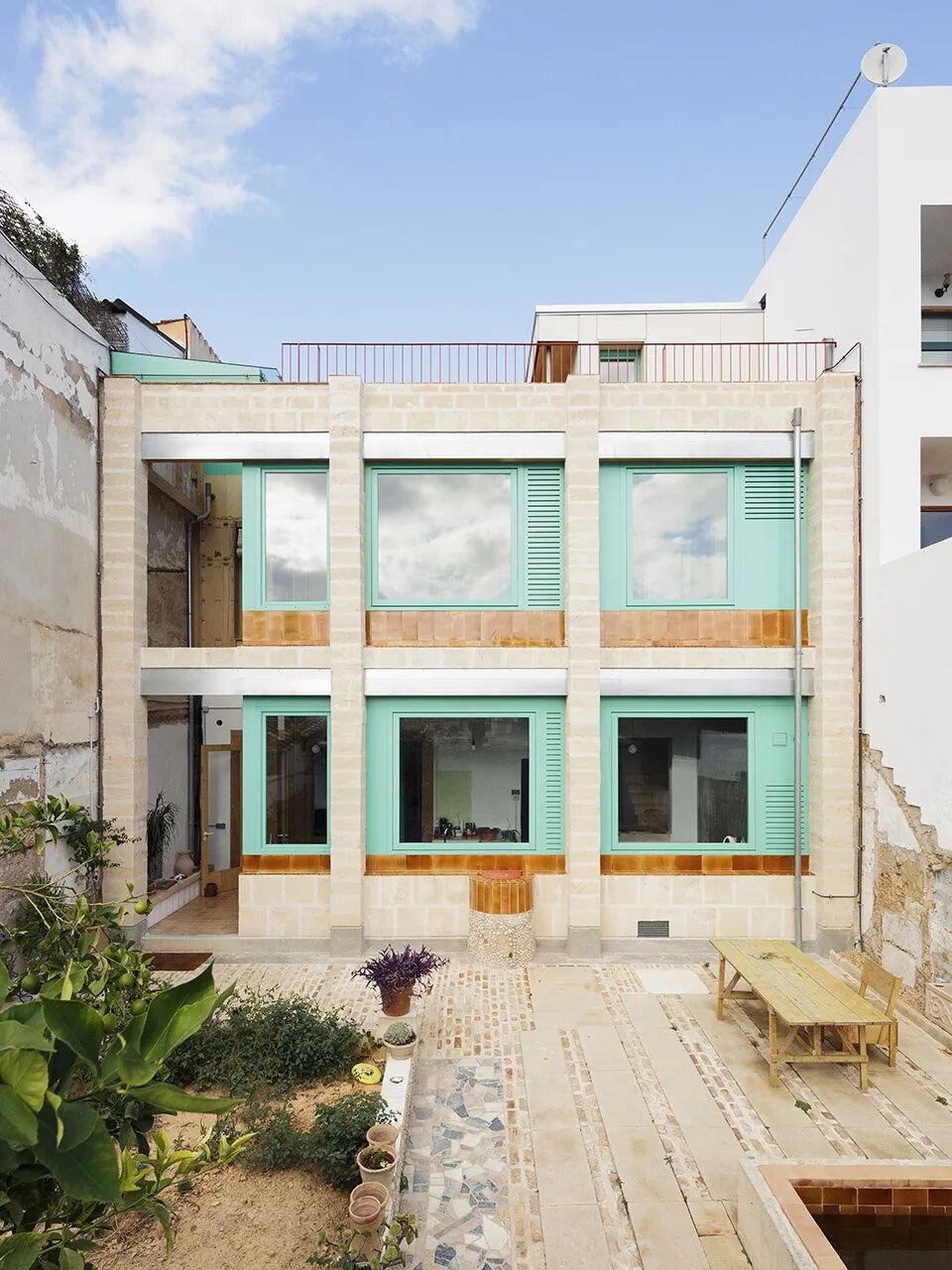

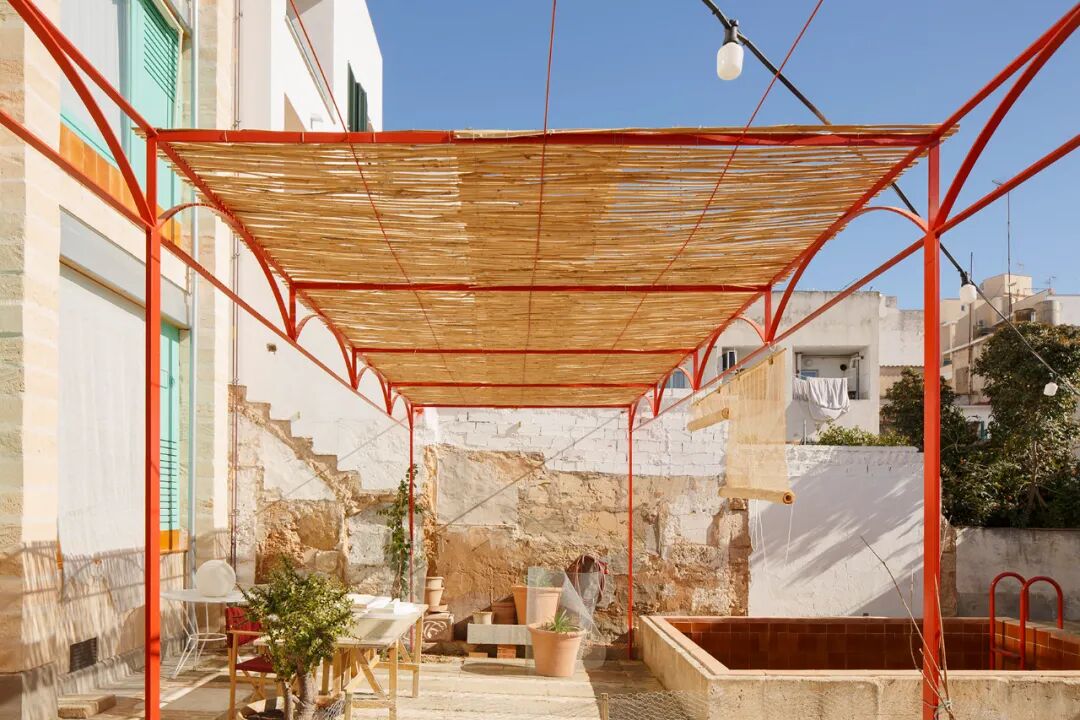

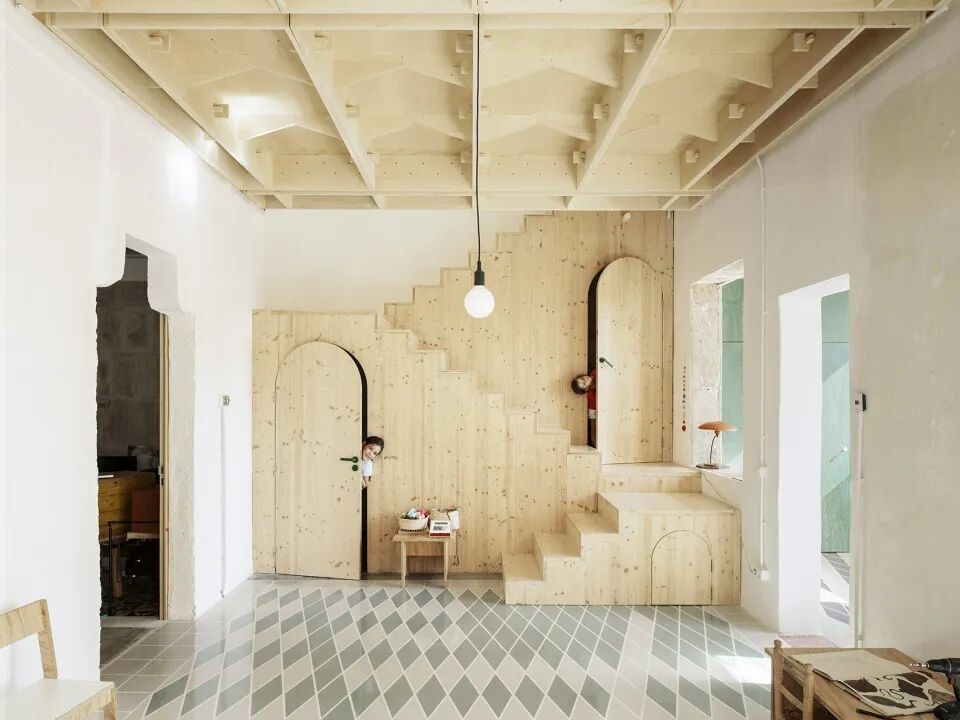

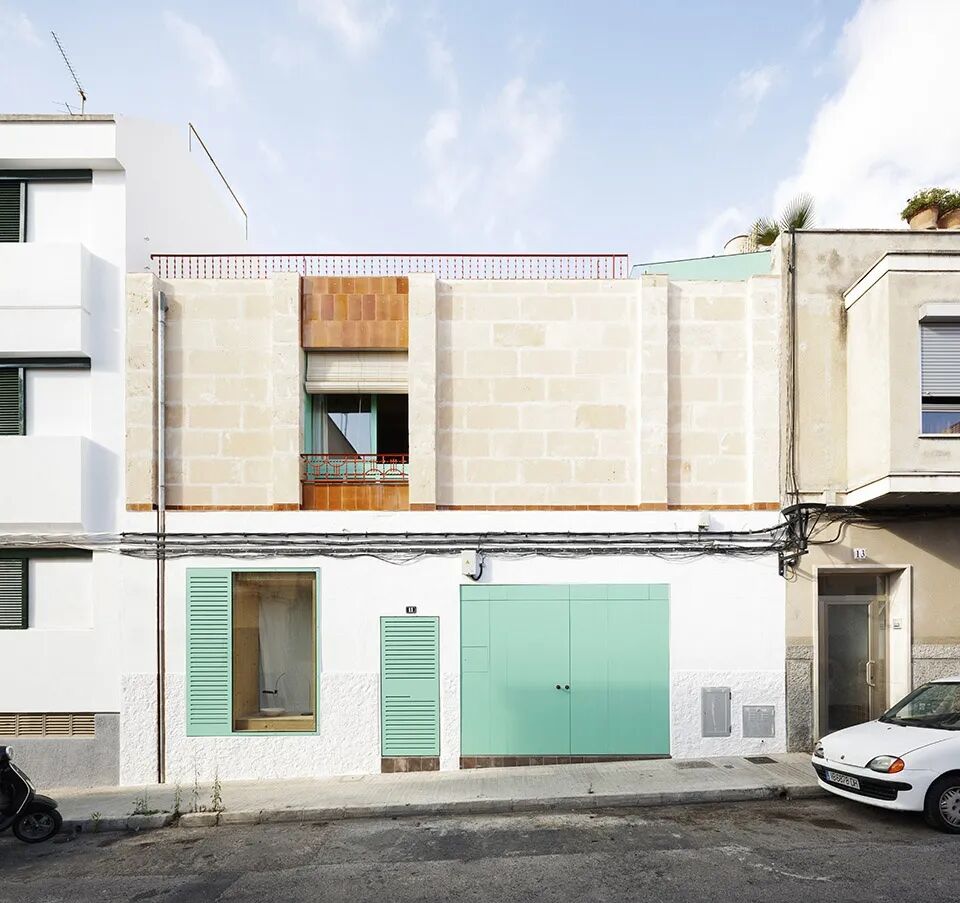

Plywood住宅坐落在帕尔马一个清静的联排社区内。为了保证在扩建过程中既有石墙不会因过载倒塌而破坏房屋的基层结构，项目团队特地选用了轻量建材。



团队从两个方面同时对该项目进行研究与探索。他们一边探索用CNC在当地制造胶合板元件的可能性，一边对岛上现存的工艺品进行深入研究。

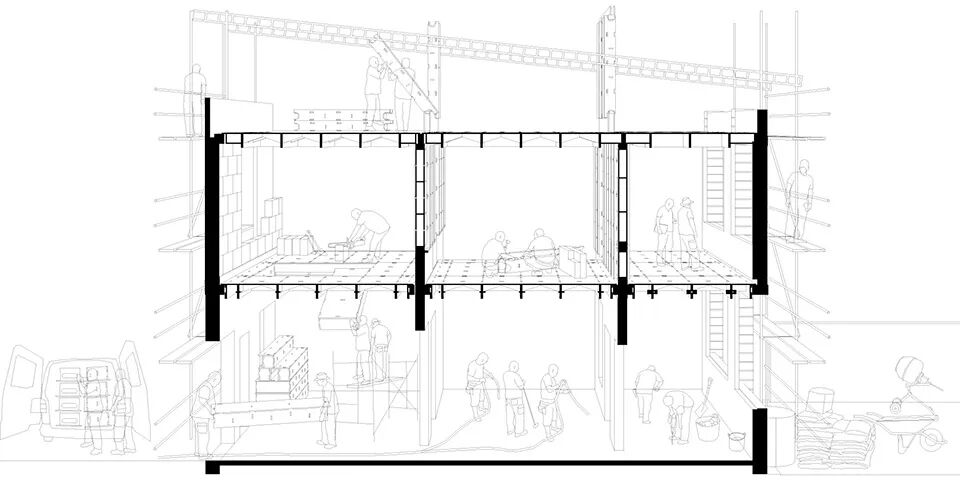

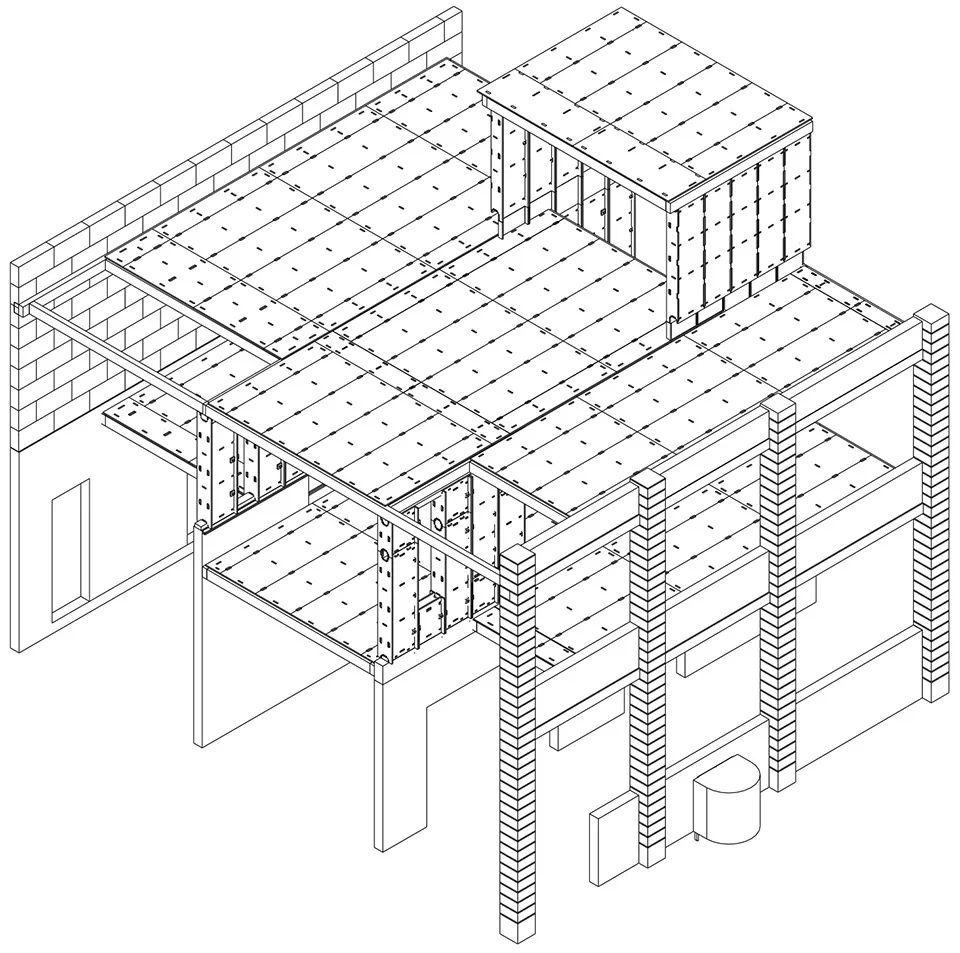

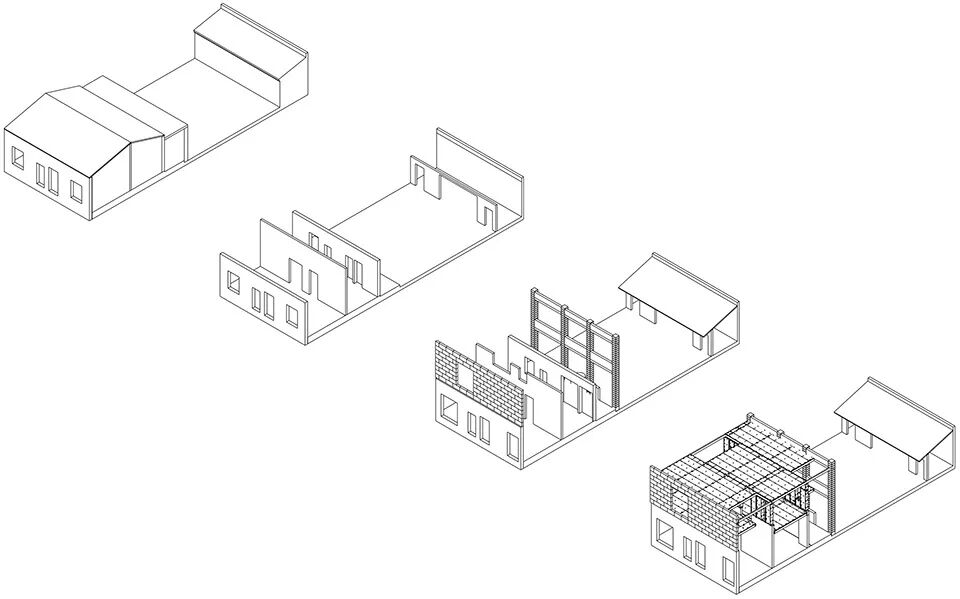

为了保护独立的、脱离周围环境的基层结构，项目团队打造了一套场外预制胶合板系统。


从244 x 122cm的杨木胶合板开始，该建造过程使得团队成员有机会研究和测试一个拥有自身制造工序的结构系统。


通过结合由CNC切割功能所定义的元素，一个全新的、将来可以在其他类型建筑中模式化运用的系统诞生了。

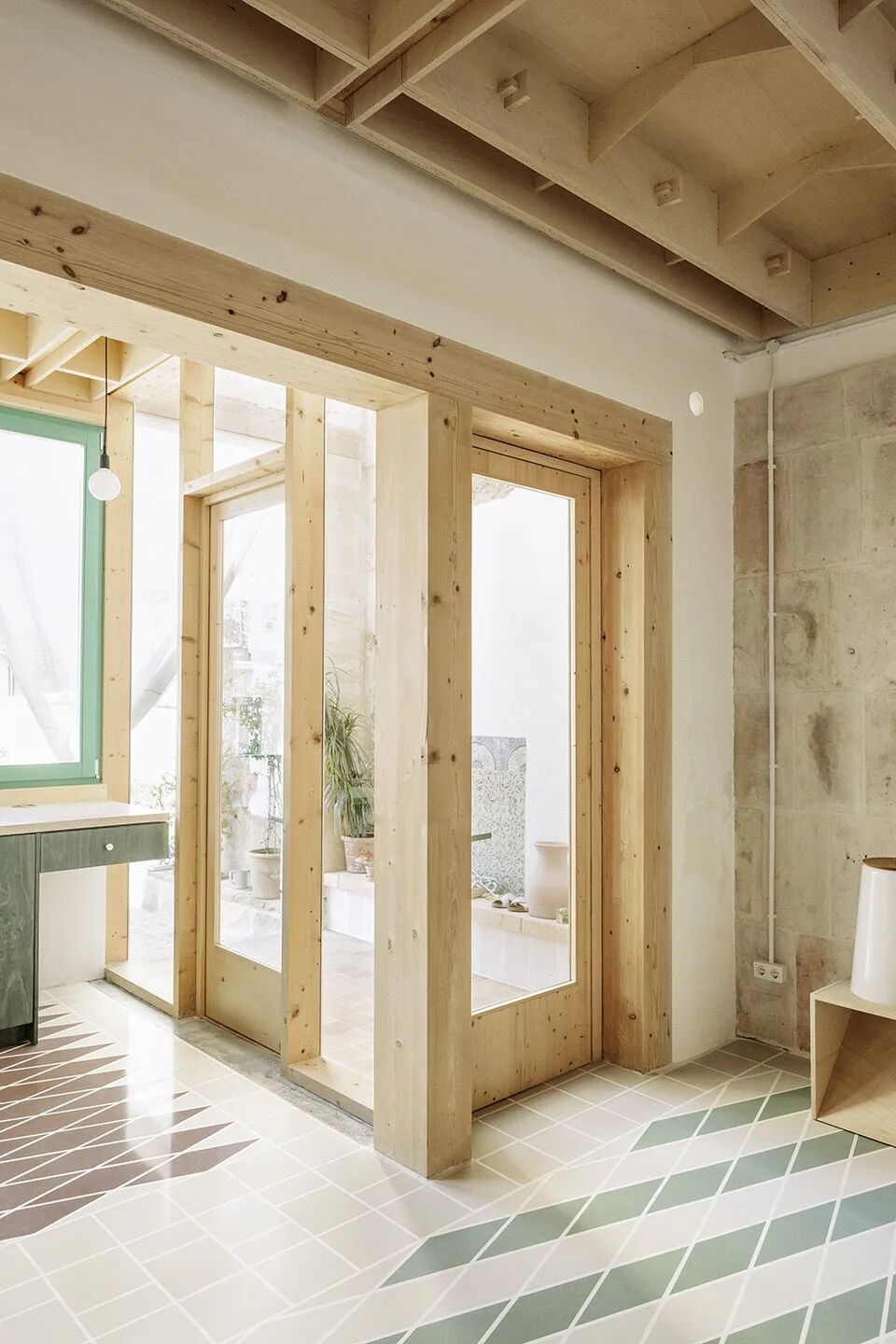

建筑内部有着不同的“气候区”：有的房间有漫反射光，有的有晨光；有的房间朝向东北，有的朝向西南；一些房间可以看到室内天井，另一些房间可以享受午后阳光和附近城堡的景色；


采用了良好热传导材料的空间在夏天异常凉爽，而少量使用热传导材料的空间在冬季则更显温暖。


这种设计的目的是创造一个会随着季节的变迁而产生相应温度变化的灵活空间。整栋建筑内只有淋浴间和厨房的功能是固定的，剩余的空间则可根据居住者的需求来得以灵活运用。




04

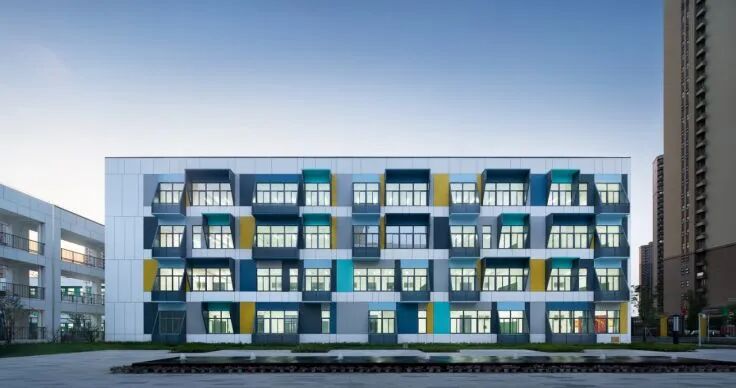

南京市丁家庄第三小学

南京 / 南京邦建都市建筑设计事务所

工业化语境下的抽象艺术表达

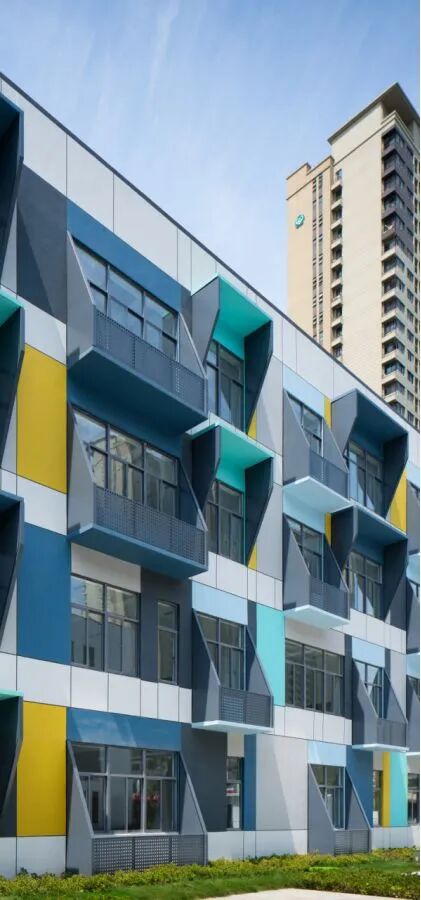

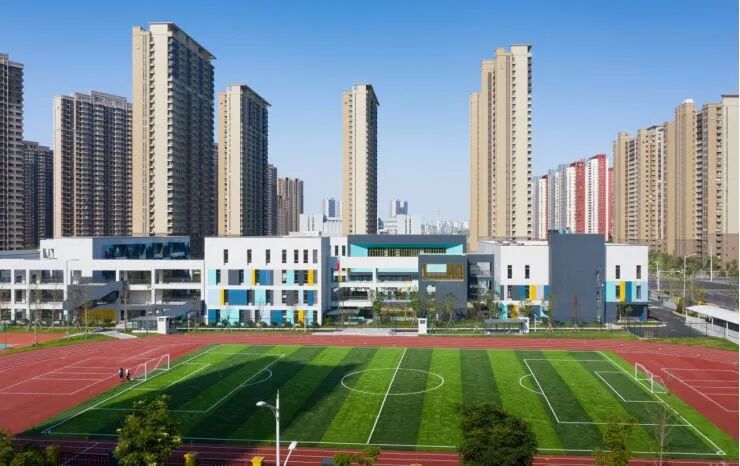

该项目是南京市最早一批工业化公共建筑的试点项目，选择了单元重复率较高的三栋教学楼来试验混凝土预制建造技术。

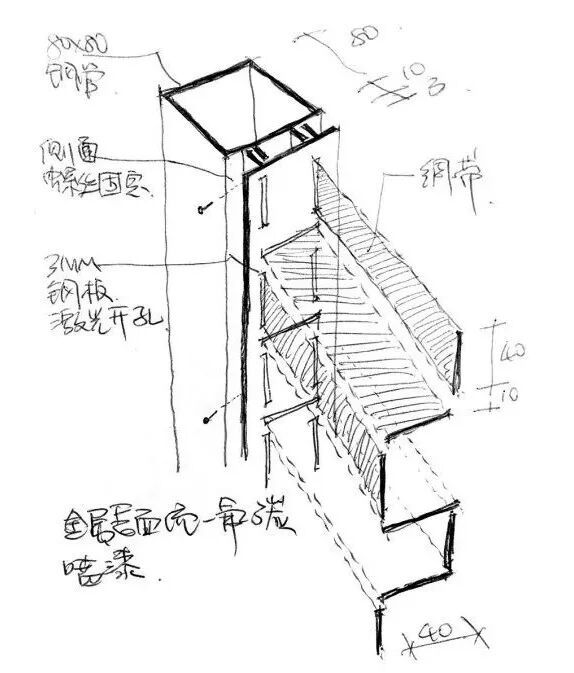

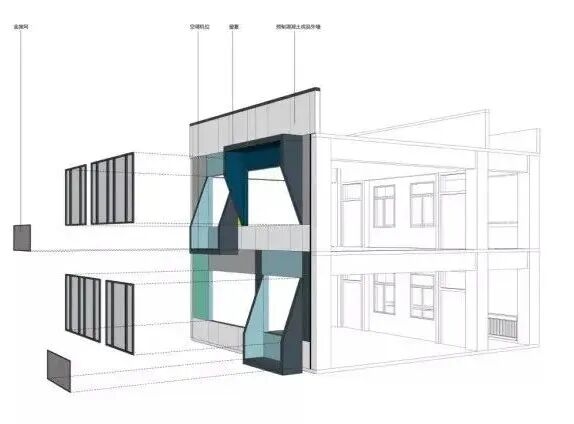

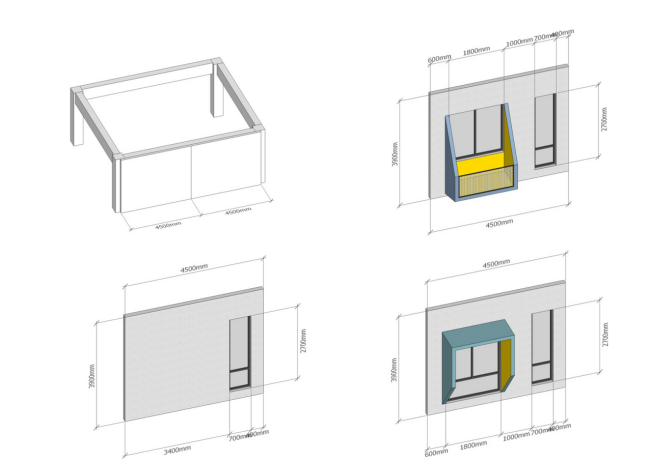

小学采用“世构体系”建造结构框架，并采用叠合楼板﹑预制楼梯和隔墙来完成建筑主体；立面围护系统采用预制混凝土板；阳台是由预制混凝土种植槽和金属栏杆组成；空调机位也采用了金属装配构件——整个工业化建造试验段的预制装配率接近100%。


这使通常需大量现浇混凝土的现场施工建造过程变成工厂化构件的生产和组装过程，不仅大大加快房屋施工速度，也大量地减少了现浇混凝土量和施工现场建筑材料的堆放面积，提高工地文明施工程度及经济效益。




该项目的建造技术采用的是以标准化装配式为特点的建筑工业化技术，这种技术是在上世纪50年代伴随着现代建筑的兴盛而普及的，并且在60-70年代达到顶峰。




05

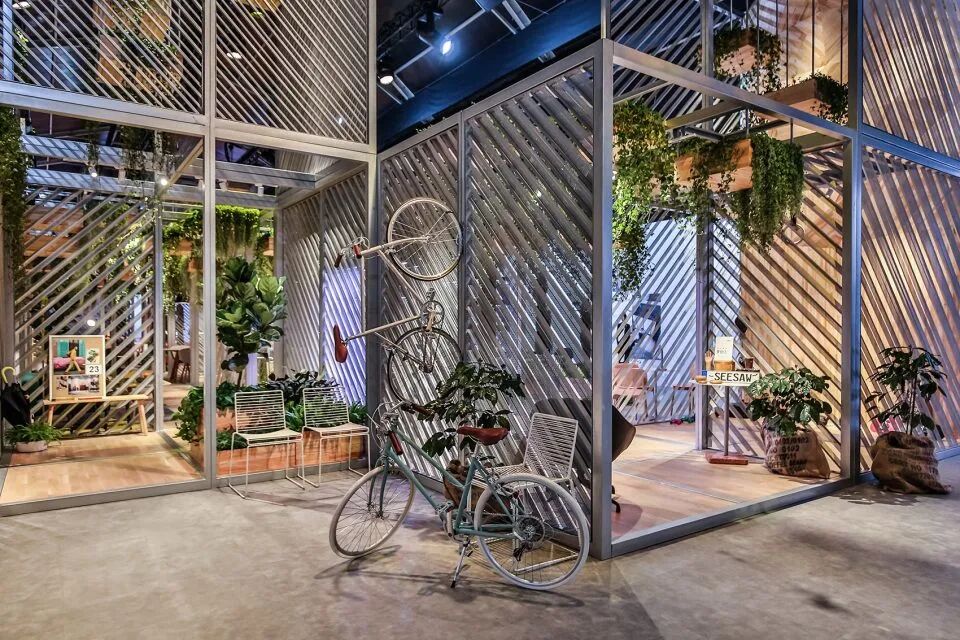

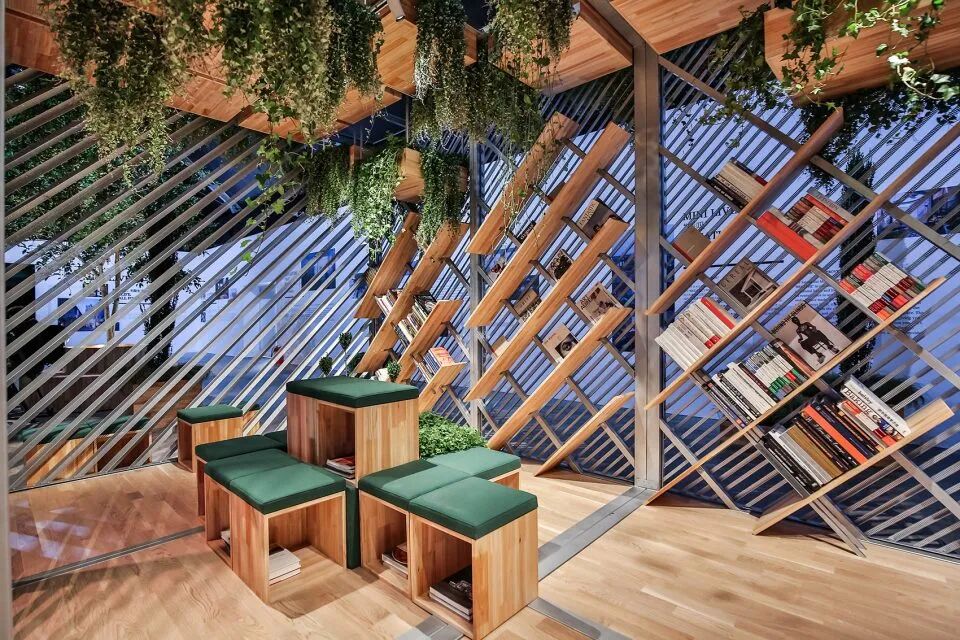

城市蜂巢

上海 / 槃达建筑

利用模块化结构重新思考未来的绿色生活方式

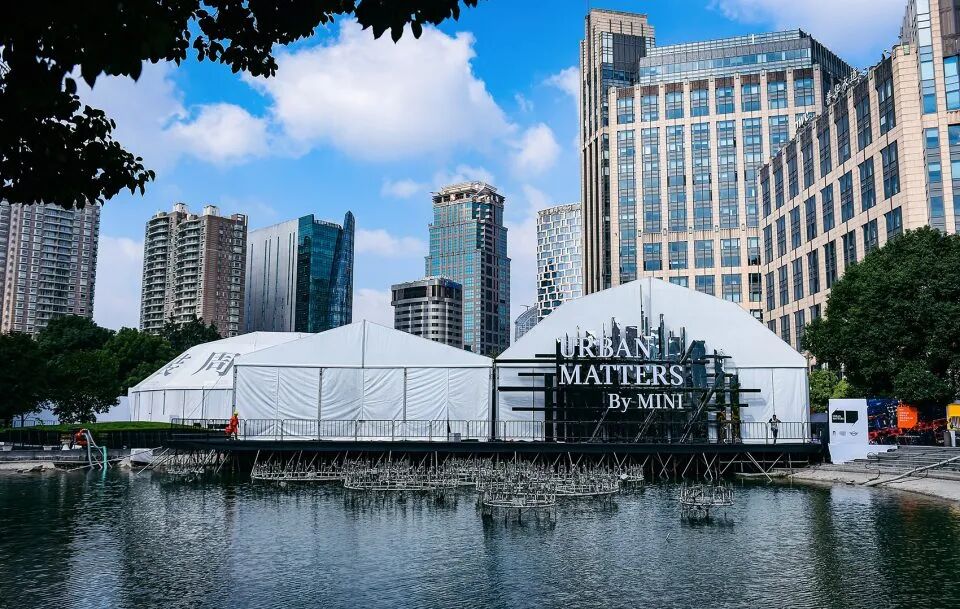

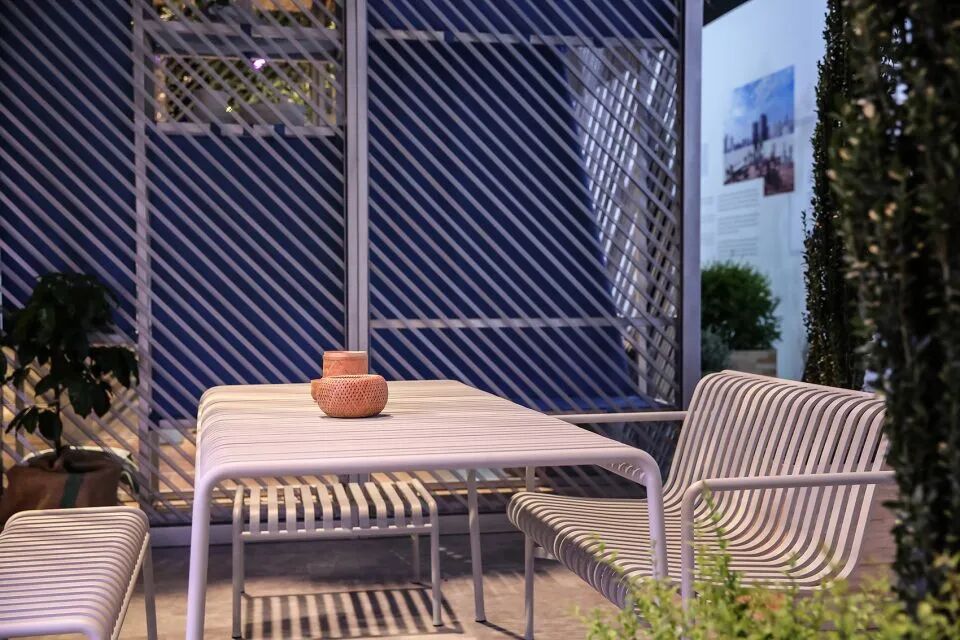

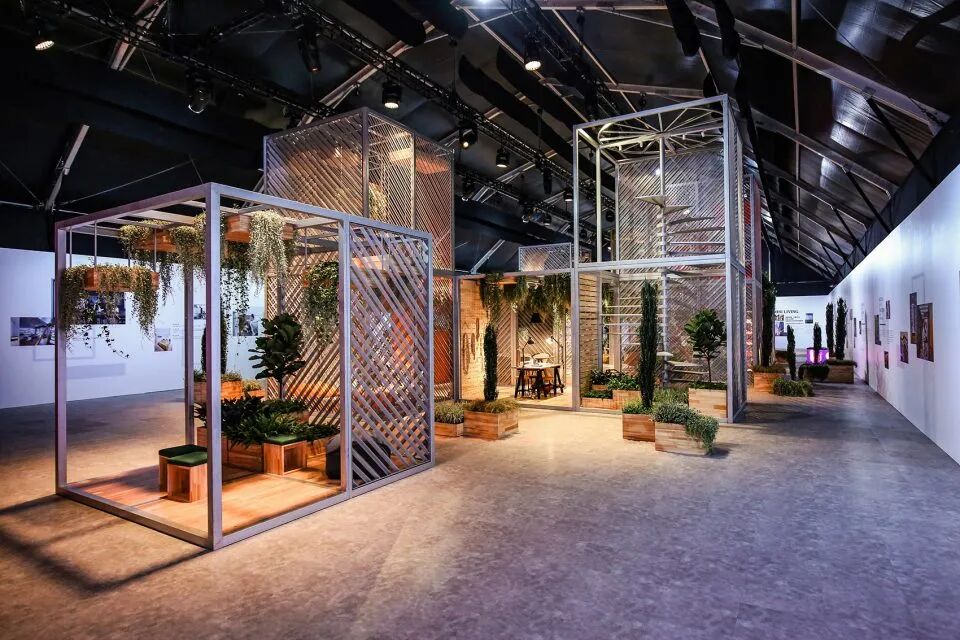

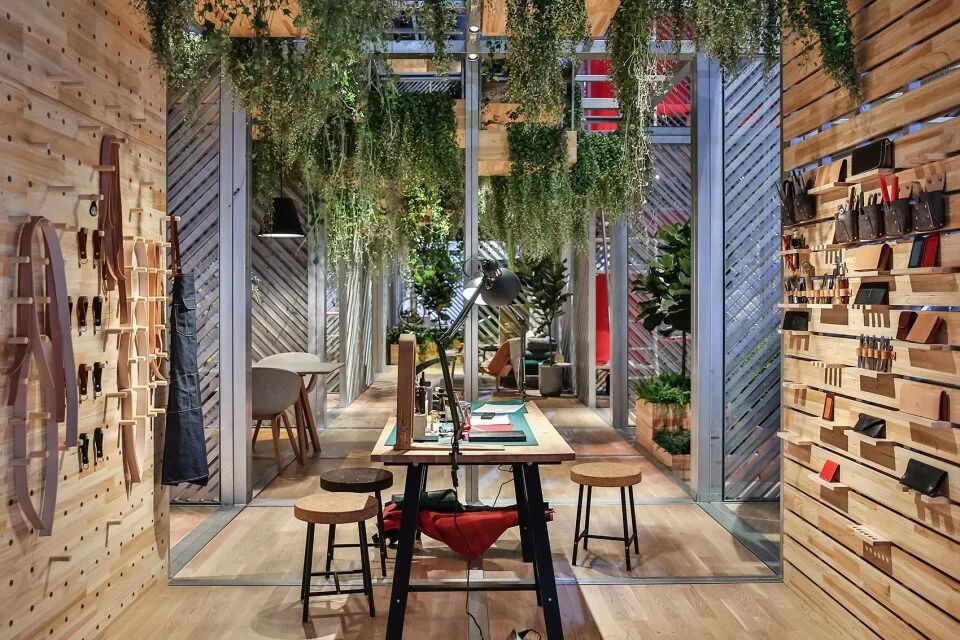

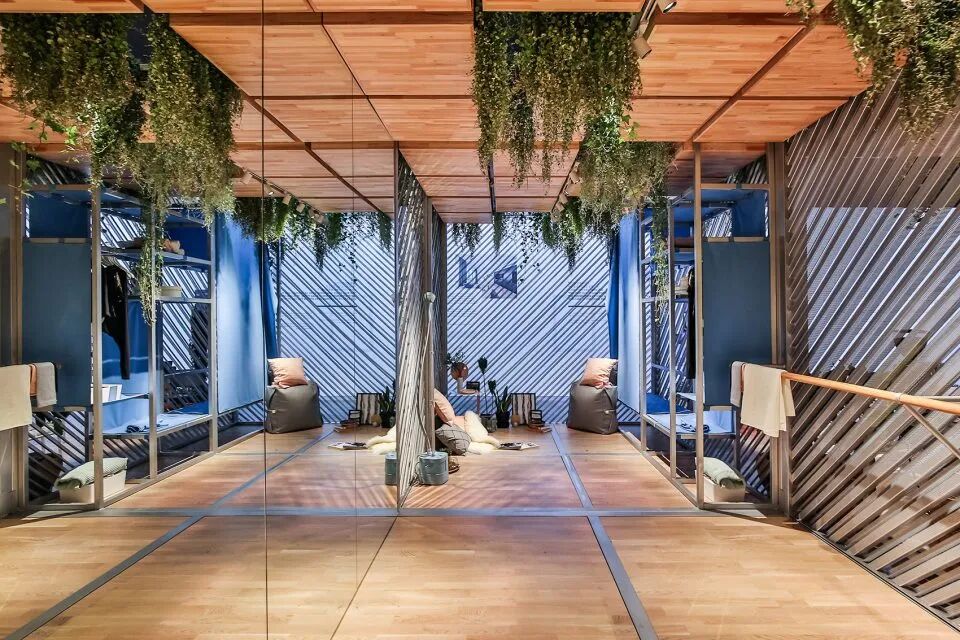

“城市蜂巢”是槃达建筑与MINI中国共同合作的展览，利用模块化、灵活的和可再利用的方式重新思考未来的生态生活方式。

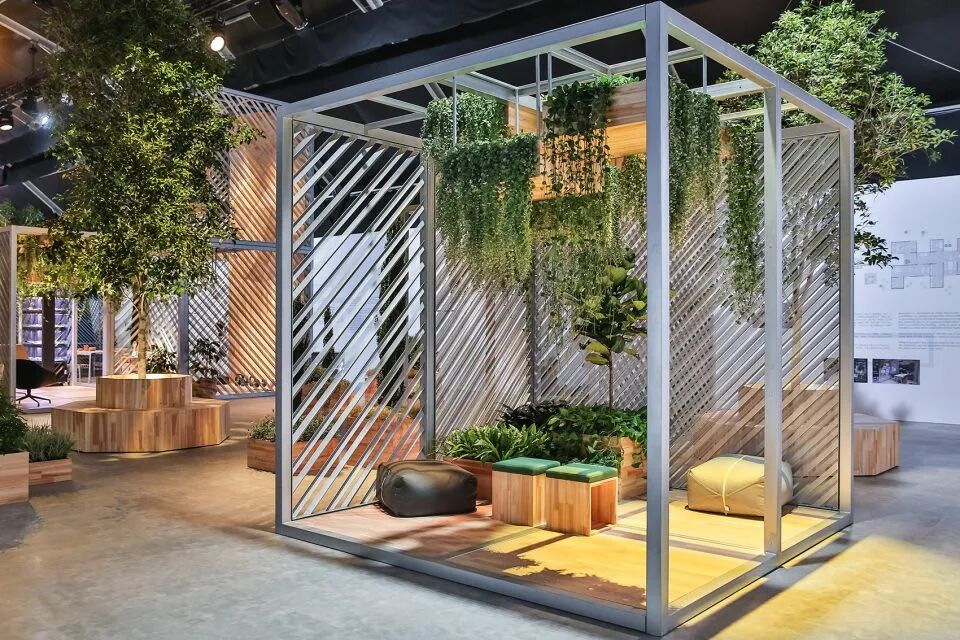

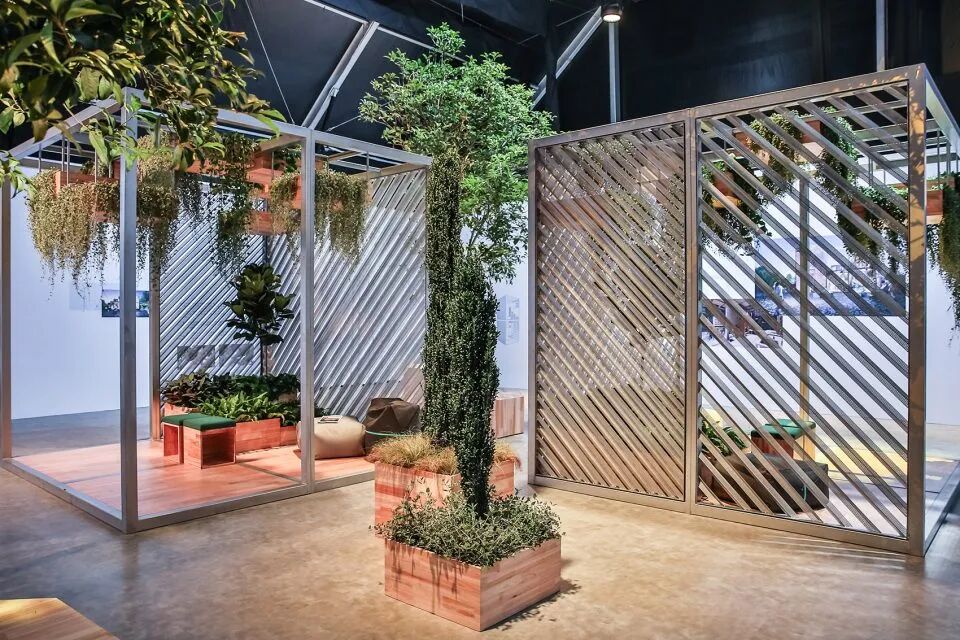

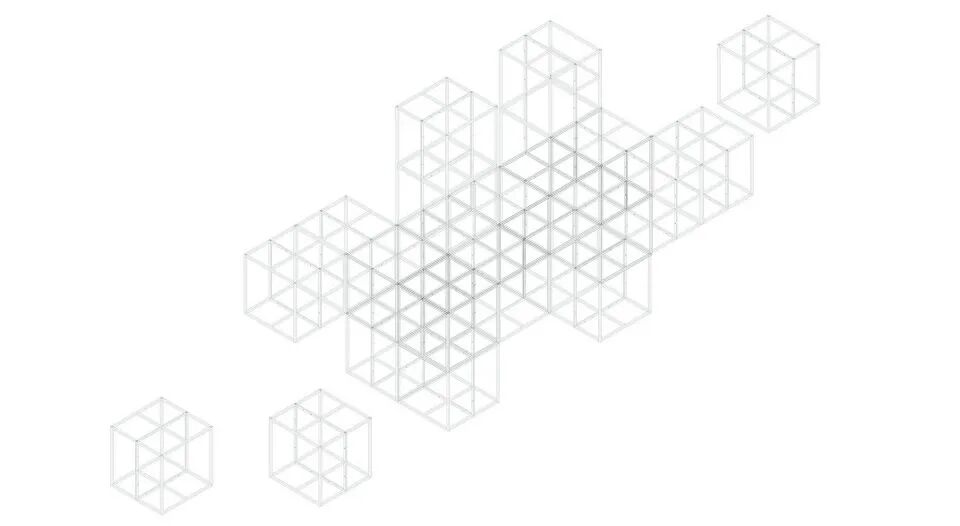

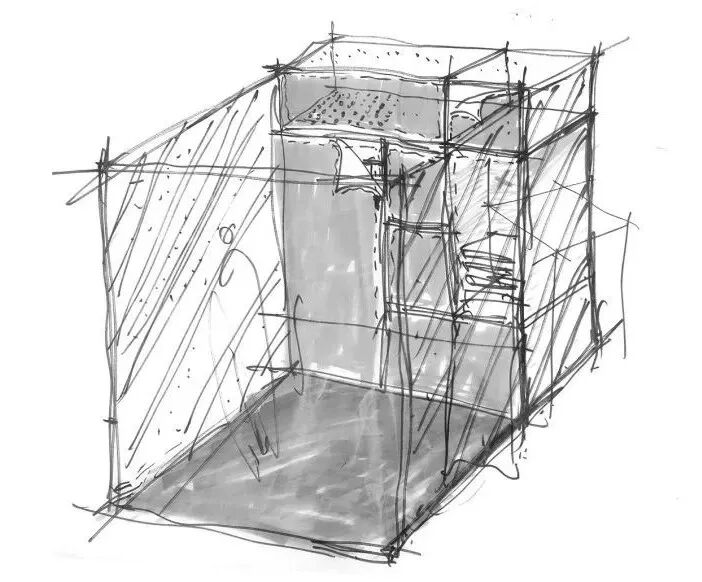

我们选择3米的立方体空间作为基本的模块，每个模块都有不一样的功能需求，包括起居、厨房、餐厅、健⾝室、书房、工作室和卧室等。每个模块都可以组合在一起。它可以组合或者被组合成不同的布局。



展览结束之后，每一个模块还可以被拆分运到下一个场所重新组装。“单元性创造了灵活的空间组合方式和循环使用的可能，这是可持续性的重要体现”——孙大勇（槃达建筑创始合伙人）如是说。

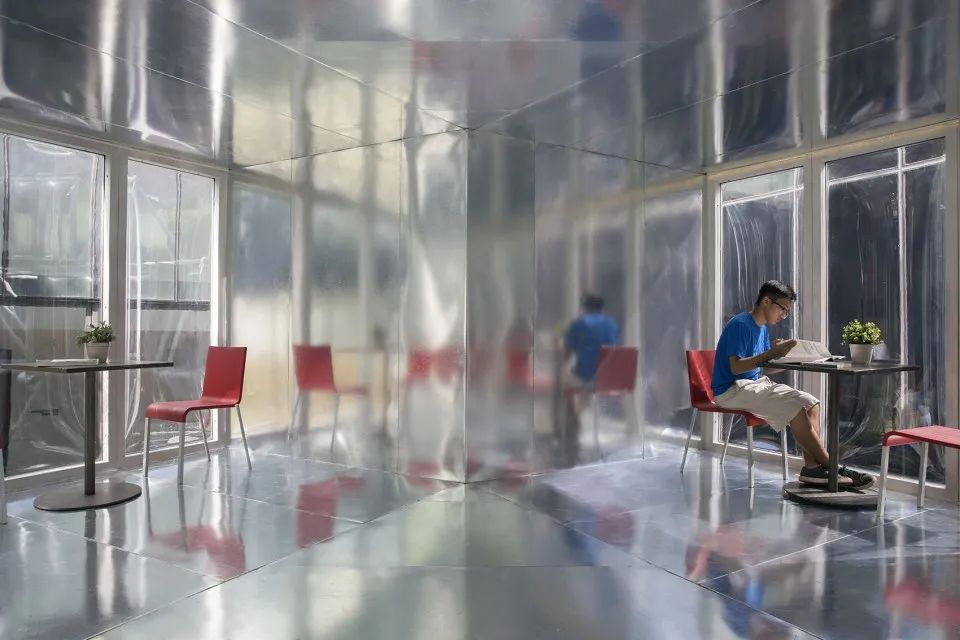

“城市蜂巢” 上海展装置选的主要材质为可回收的金属，这些金属是建筑工地的常用建筑材料。
通过回收利用可以控制建造成本同时让建筑的寿命得到延长。在展览结束后，所有的材料将作为不同的功能被回收和重复使用。

此外，模块化的结构系统在搭建中已经实现了它的循环使用性。
相对于电线，铜将是未来稀缺的资源。作为建筑师我们需要思考建筑物的整个生命周期。这意味着一幢建筑的搭建开始，也是思考其可持续性的开始。

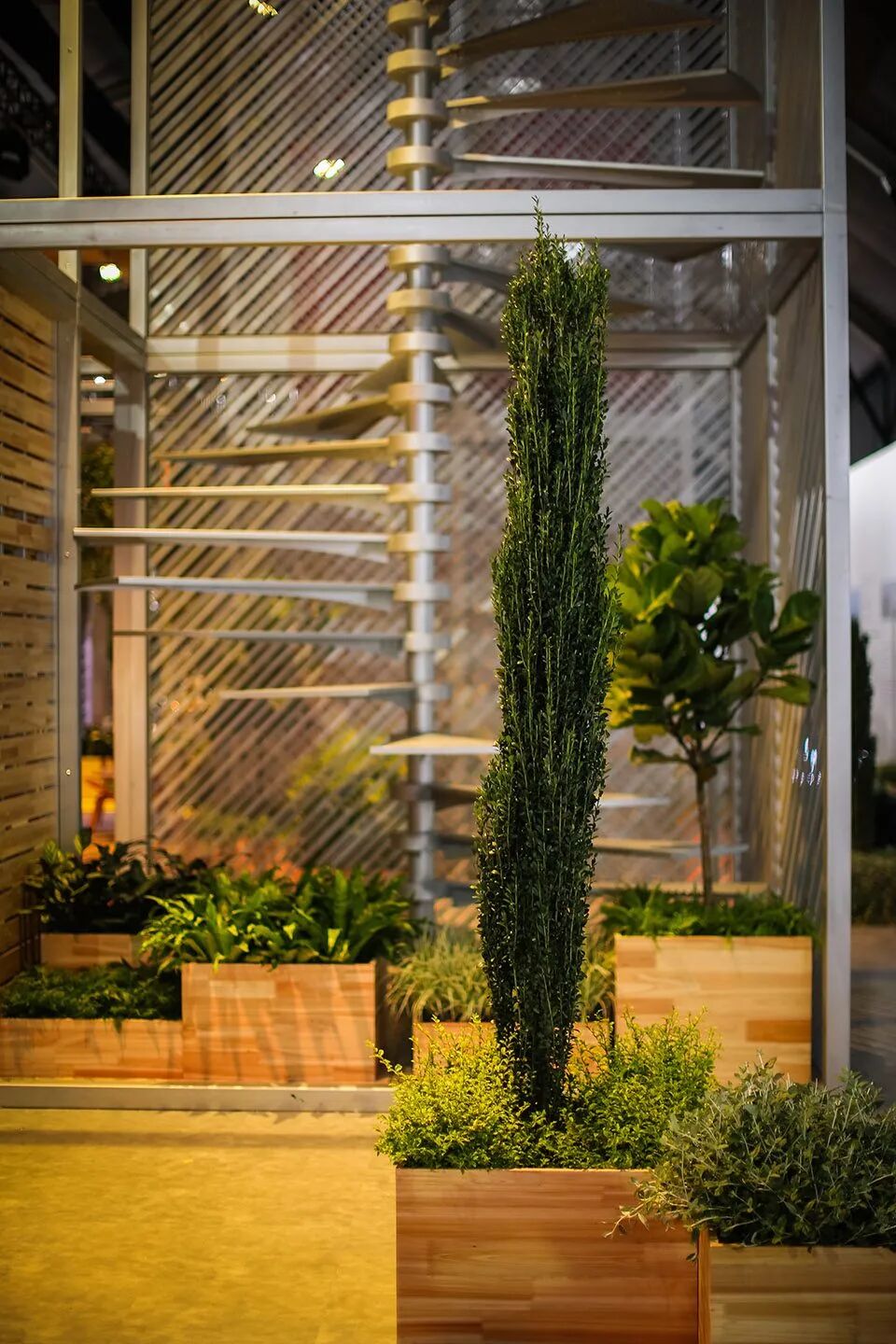

在每一个模块的屋顶，槃达建筑提供了可以进行都市种植的空间，供未来的主人种植蔬菜，满足自己的日常生活需要。


除了新鲜健康的食材之外，在房顶的植物还能够节约食材运输带来的能源消耗，冷却房屋温度和减少碳排放。同时屋顶也可以安装太阳能装置发电和供热。

收集的雨水可以用来灌溉植物，也可以供建筑使用。槃达建筑的“城市蜂巢”希望促进一种更健康并且可以自给自足的生活方式。

槃达建筑设计的这一种结构，一方面为人们提供了生存空间，另一方面提供了绿植的繁殖空间。这是人与自然连接和成长的空间。

由于“城市蜂巢”模块化的特点，它可以结合空间居住、工作和娱乐，创造一种更积极而有创造力的生活方式。


MINI LIVING “城市蜂巢”不仅仅是一栋住宅建筑概念，它的开放性和灵活性让公众可以参其中与并成为微社区的一部分，使其成为城市的最有活力的核心。



06

CMRU教学行政楼

印度 / M9 Design Studio

风之隧道

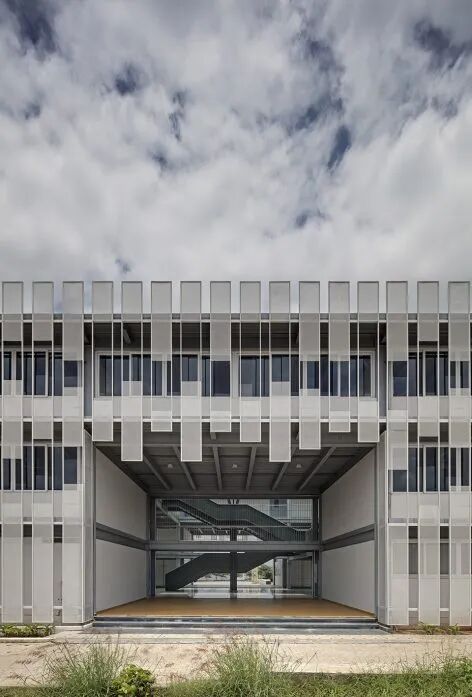

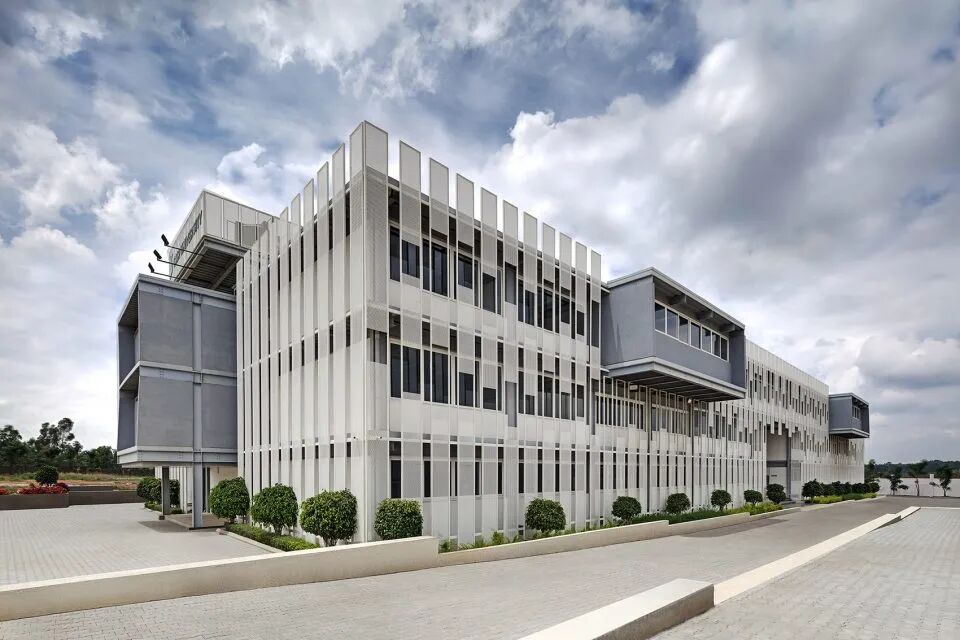

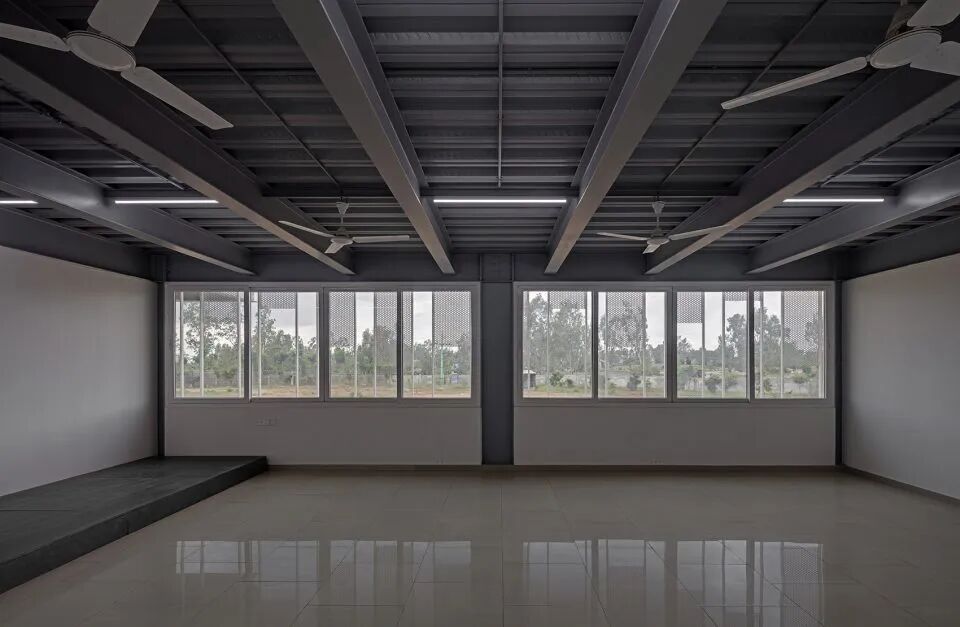

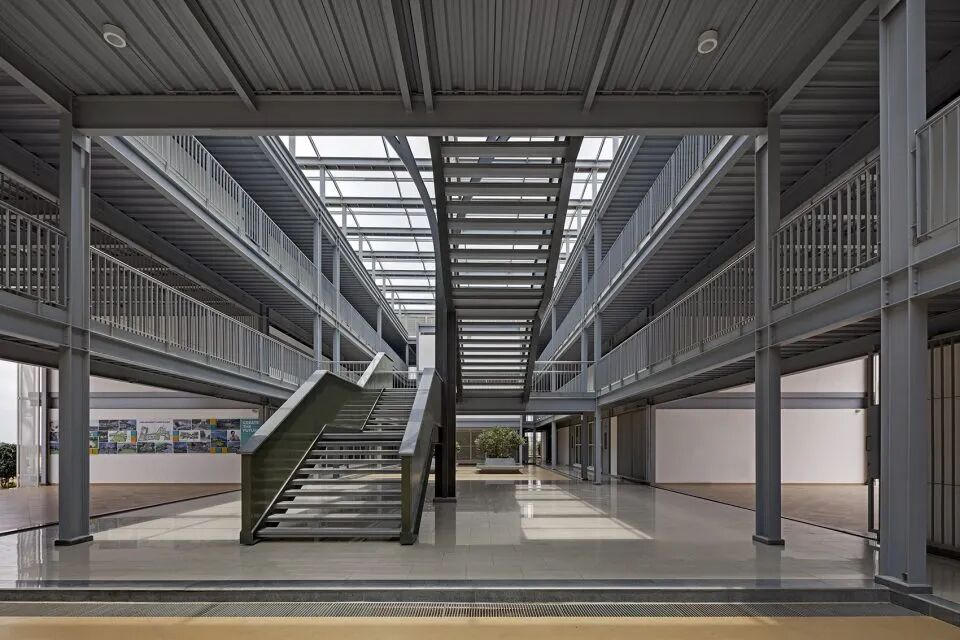

该项目使用预制钢结构。结构使用的主要预制构件都会在车间里制作好，然后再带到现场组装，这样我们能在短时间内保证准确性，也不会影响建筑质量。

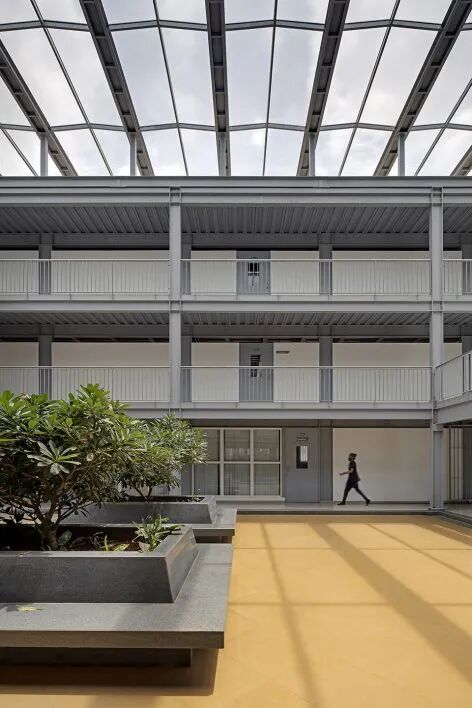

平面布局很简单，呈线性排布——在南北两边的教室可以欣赏到基地周边的自然景观，行政服务区则位于建筑的东西两侧。教室都在外部，走廊朝向中庭。中庭分为两部分，垂直交通流线在中间，包括楼梯和过道两部分。

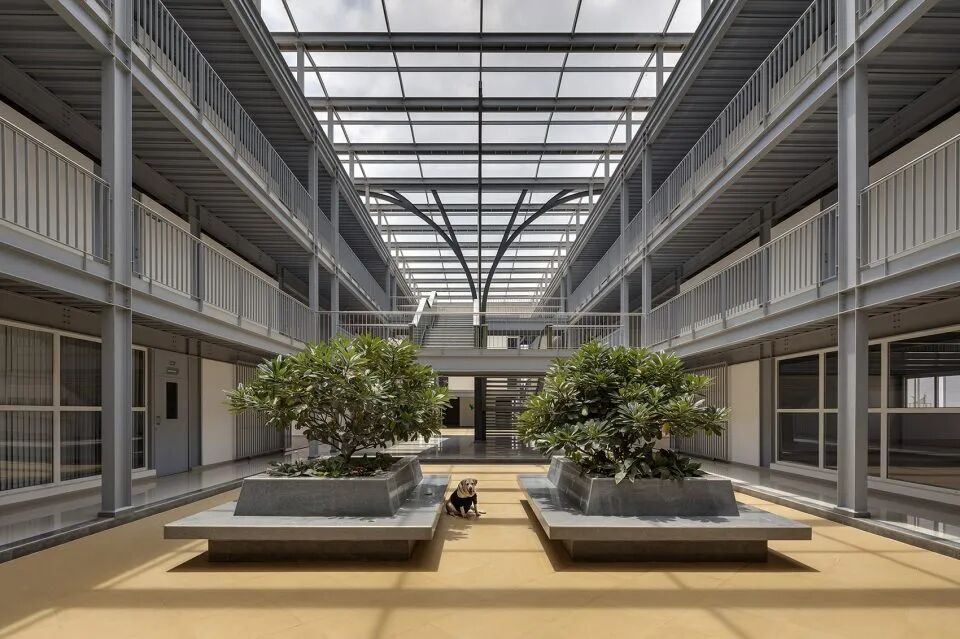

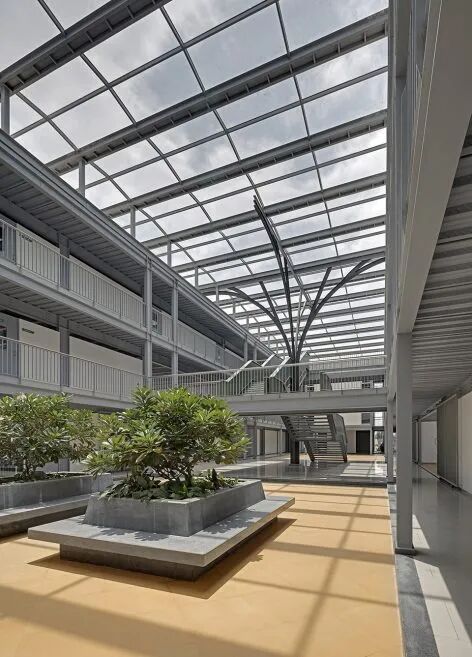

中庭一部分用作活动集会区，另一部分则是图书馆和视听室。中央的树状结构，我们称其为知识树，用来支撑中庭楼梯和过道。通高的空间将中庭楼梯与北边操场和南边自助餐厅相连接，便于学生在休息时间使用。



设计支撑结构的时候，我们选用了桥面板和不承重的隔墙。基于这些可以改变的构造，教室模块的划分和组合就变得轻而易举了。

交叉通风对于这样的结构来说至关重要，为了防止建筑内部产热过多，整栋建筑都装了大型的带状窗。行政服务区和教室之间的缝隙将风引入中庭区，露台的百叶窗板则将热空气排出，这样，中庭全年都能保持凉爽。

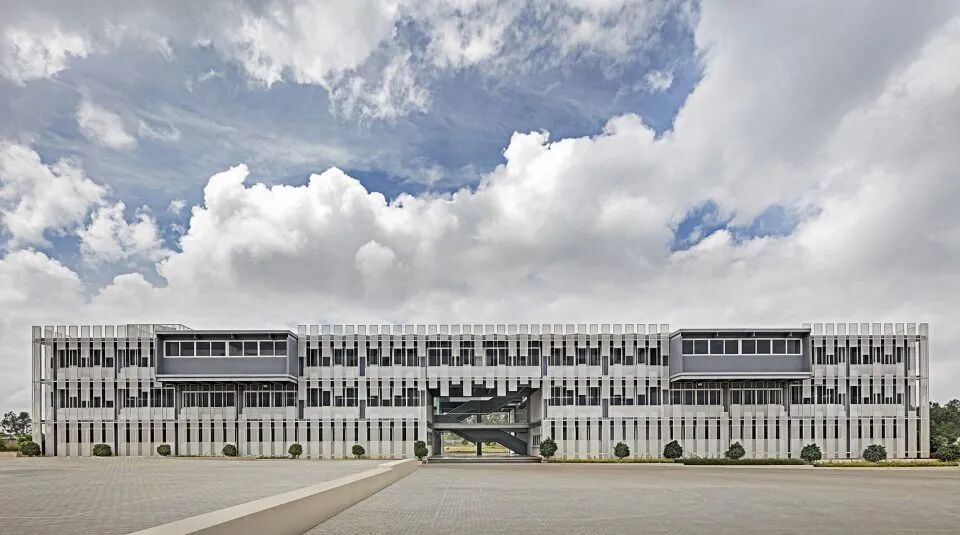

立面设计借鉴了基地周围的丘陵地形，以确保不会挡住教室的可视域，还可遮阳。这种双层建筑表皮，进一步保证了建筑的凉爽，同时也能避免下大雨时溅水。


07
结语
随着科技发展、绿色环境发展、全球化经济发展、城市化进程等发展因素，我国经济与产业结构逐渐转型，发展装配式建筑已是建筑行业未来发展的必然趋势。
我们理应关注装配式建筑行业发展，以锐意的改革精神为新型建筑建造的产生添砖加瓦。
参考文章

[1]www.gooood.cn/深圳“插件塔”
[2]www.gooood.cn/Sava河滨创意公共空间
[3]www.gooood.cn/Plywood住宅
[4]www.gooood.cn/CMRU教学行政楼
[5]工业化语境下的抽象艺术表达——南京市丁家庄第三小学，马进
