一点就通！通！通！通！通关「楼梯间详图」

筑绘通「楼梯间模块」公测以来

收到了许多设计师朋友的使用及反馈

小览也感受到了大家对「云端施工图」的热情

为了更好的服务大家

小览筛选了后台高频问题TOP10

并认真总结了这份超强答疑攻略

“出图常见的问题有哪些？”

“原因是什么？”

“该如何解决？”

......

跟随小览来一键"通关"吧

“图纸上传阶段”

点击楼梯一键 get

▼

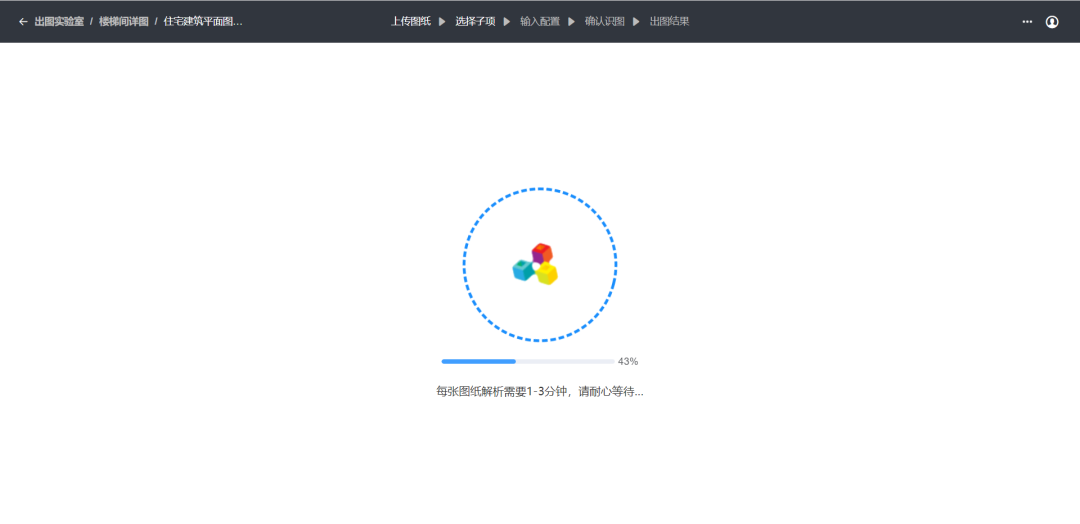

解析时进度条停滞，一直转圈圈，刷新页面进度条从0%开始。

主要原因是上传图纸文件过大，或同时使用人数过载，解析占用资源较大。请耐心等待，几分钟后再来查验（不必停留在该页面）。

*解析过程在云端进行，关闭页面或刷新页面不会影响图纸解析时间哦。

上传的建筑平面图中的梯段，需不需要提前排布好？

不用。楼梯间的自动排布是算法后台代人完成的。只用告诉我们楼梯间轮廓和门，我们都会按照配置项的信息，结合规范布置。

图框是必须要套品览提供的图框嘛？

不用。品览图框支持度目前最佳。其它图框只要包含子项、图名、专业也能适配。

上传的图纸里有平面图以外（如立面图或者剖面图）内容，或者一个CAD里面有几栋楼的内容可以嘛？

可以。只要有至少两个连续的包含楼梯间的建筑平面我们就能出图。但是额外的CAD内容会增加图纸从传图、解析到识图的计算量，会增长等待的时间，因此建议清理或者将不同楼栋拆开再上传。

“识图阶段”

点击楼梯一键 get

▼

识图时间经常会感觉很长是什么原因？

目前一个标准图框的识图时间大概在3-5分钟，识图需要通过将CAD中的原始坐标全部转换为图像坐标，并经过深度学习模型和一些图像算法进行计算，才能识别出楼梯间以及各类门、轴网、墙对象。不必在线等待，稍作休息后重新登录平台即可。

楼梯间的人工框选标准如何？

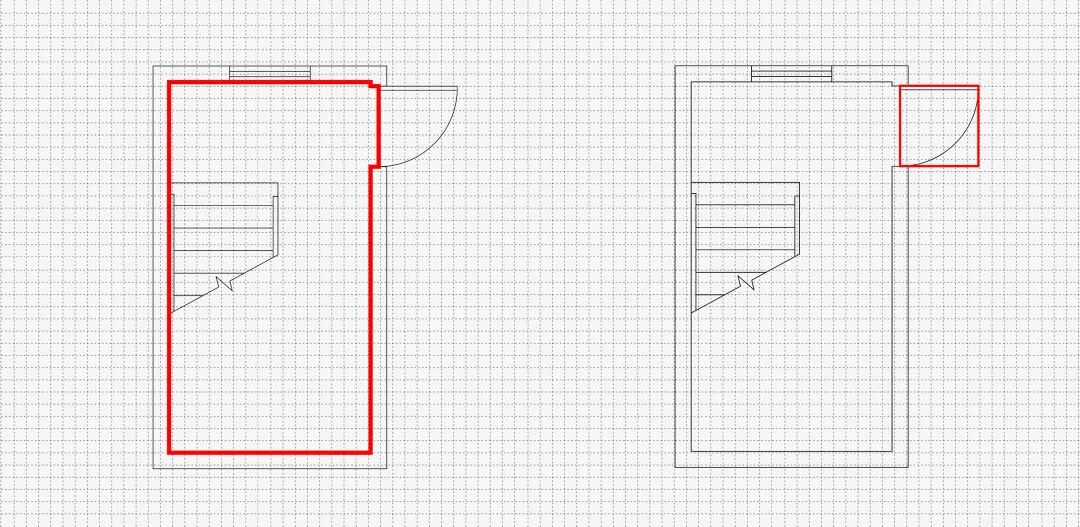

对于空间如楼梯间，需要沿着楼梯间墙内边缘标注出一个围合的轮廓，这样才能得到楼梯间的一个可绘制范围；对于楼梯间的门，框选一个能够包住这个门的矩形框即可。

识图需要修改原始CAD的图层嘛？

目前识图对于墙柱、门窗、梯段和轴网有比较强的图层依赖，需要将这些构件的图层绘制在我们推荐的图层内，才能完全精准的识别出来。

“出图阶段”

点击楼梯一键 get

▼

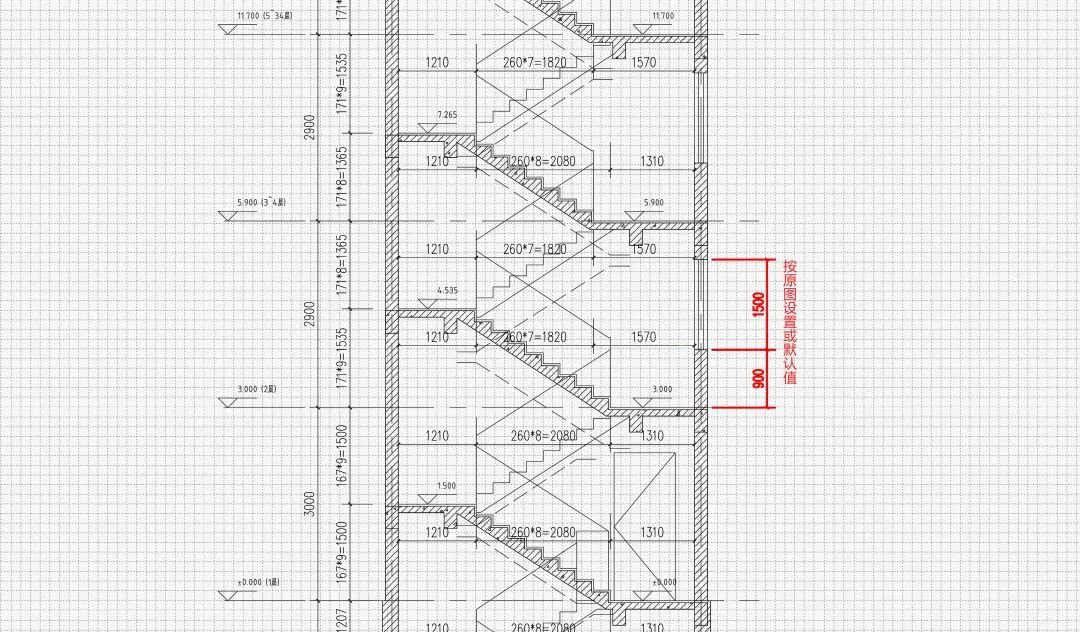

剖面图上的窗高是默认的嘛？

窗户的高度不是默认，是从图面上识别到的门窗编号信息。如果没有门窗编号的信息，系统会默认按照1米5进行绘制。

为什么会出图失败？

当某层轴网没对齐，某层楼梯间轮廓和其他层差异过大，或某层没有门或者敞开线，或某层找不到疏散半径，这些层都会被扔掉，如果某个楼梯间符合要求的层数少于2时，整个楼梯间会扔掉。如果没有满足符合要求的楼梯间，就会出空图。

*总结一下，就是如果输入给系统的楼梯间、楼梯间相关联的门以及轴网是不符合要求的，就会出图失败哦

“未来方向”

点击楼梯一键 get

▼

筑绘通何时支持敞开楼梯间和剪刀楼梯间？

敞开楼梯间预计在4月中旬上线，剪刀楼梯间目前正在开发中，预计于年中上线。尽请期待吧！

还在等什么？赶快注册！

体验云端施工图啦！👇👇👇
