啥（há）？你还不会画节点?不是吧，节点有啥难的，不就是这样，这样，再这样一下就好了嘛，easy的很……（刀收不住了，厚葬吧）
说到节点，可谓会者不难，难者不会。经常听到一些设计师说节点太难，记不住学不会，看了那么多图纸、书籍，面对实际案例依然画不出来……
其实，你学不会并不是节点太难，而是缺少一套科学有效的方法论。
装饰空间本质上与人体构造一样，都可以通过“骨”“肉”“皮”的结构方式来理解。
如果只是一味的死记硬背，生搬硬套，久而久之就会失去兴趣，放弃学习。而当我们有了一套行之有效的方法，理解了节点根本构造，学会举一反三，相信任何一个节点都不会难倒你。
话不多说，举个栗子：

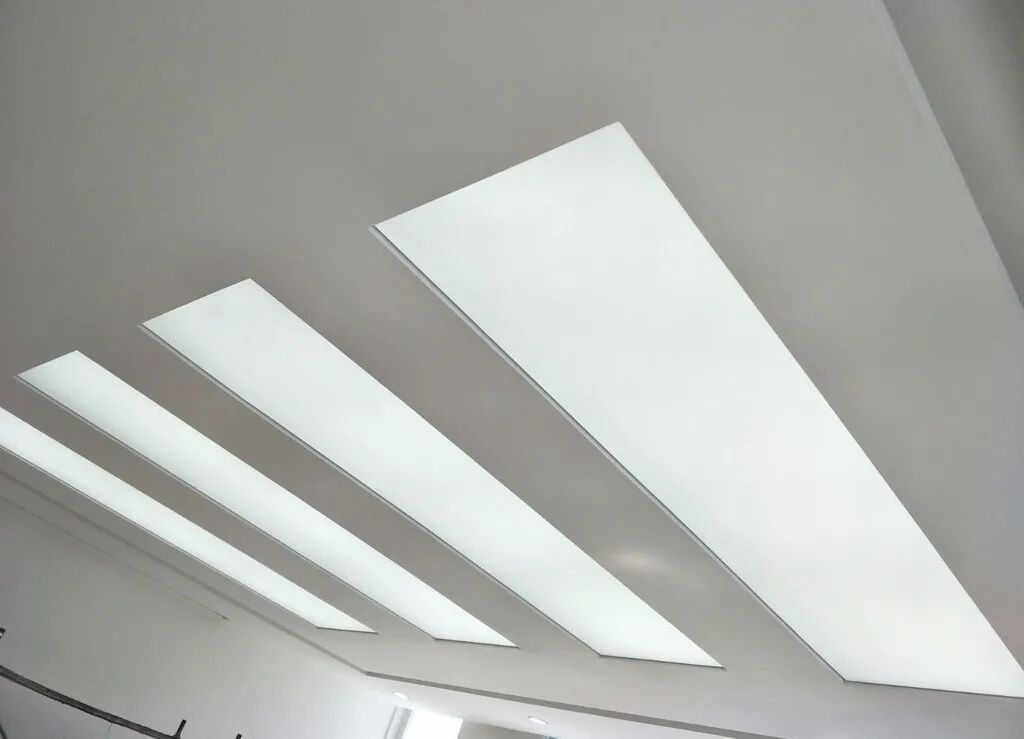

软膜天花

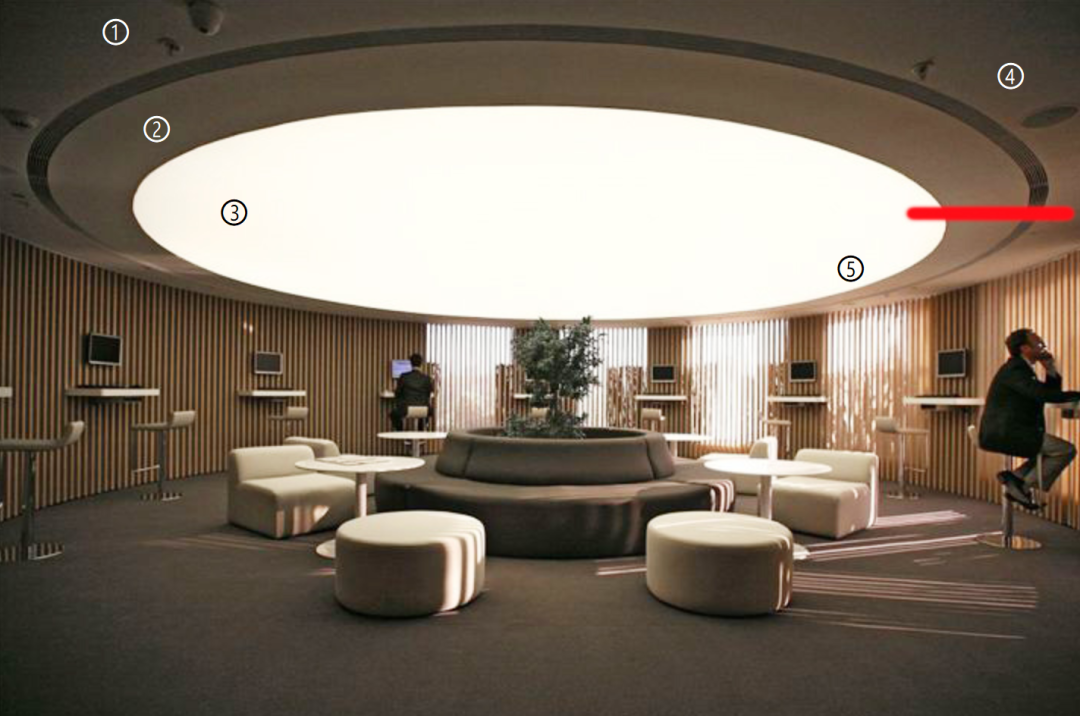

在看到某个造型时，不要急着上手画，首先先尝试着提出问题，然后以红线为剖切面画出节点。比如说：
我们挨个儿来看下：
1、软膜天花吊顶能达到消防要求吗?
目前市面上绝大多数软膜天花的防火等级都能达到B1级，当然，也有A级的软膜天花，不过价格会高很多。
软膜能否用在吊顶上主要看消防规范上对建筑空间的要求。需要注意的是，A类建筑天花材料的防火等级必须是A级，地下室天花材料的防火等级也必须是A级。

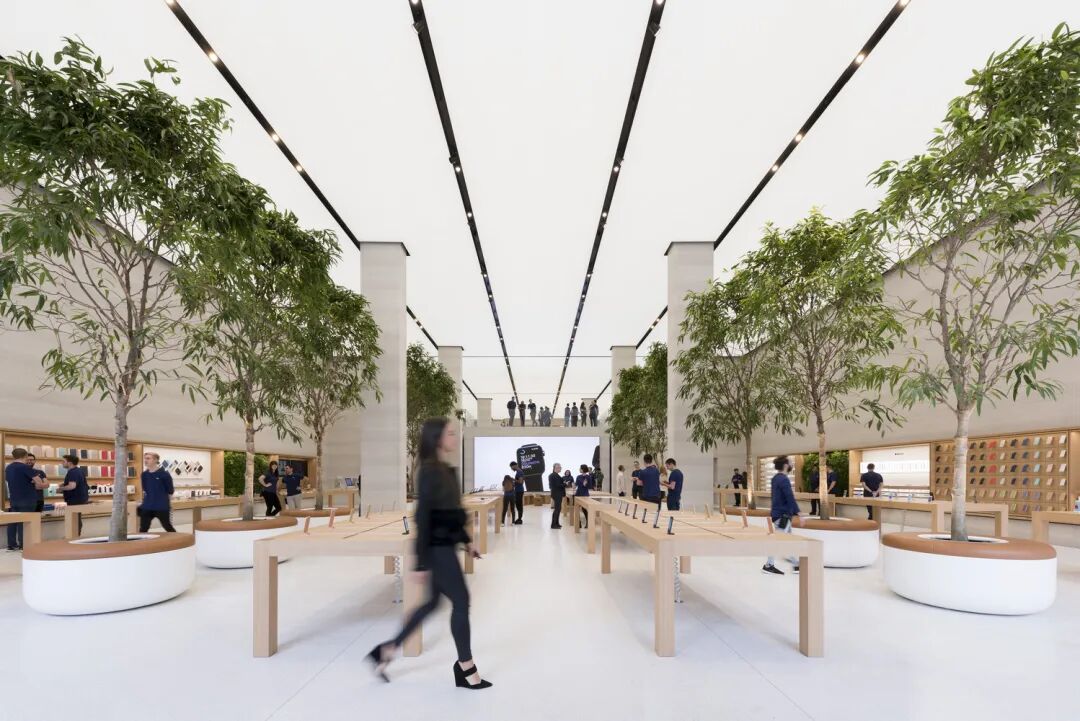

△来源：plataformaarquitectura.cl
2、软膜天花吊顶在设计时应该注意哪些要点?
a、软膜的规格
软膜是按“卷"生产的，因此，软膜的宽幅决定了单张膜面的最大面积。大多数软膜厂家生产的软膜天花宽度为3m~5m，具体数值应以软膜厂商提供的数据为准。
软膜的宽幅决定了软膜最短边的长度，因此，在设计软膜天花时，应考虑最短边的长度是否满足软膜材料的规格。

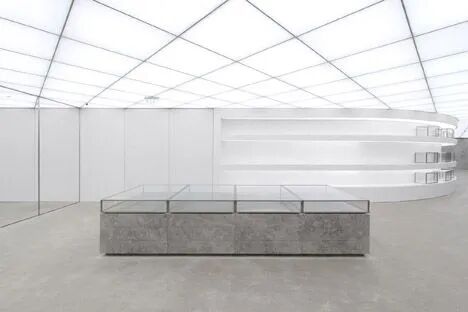

△来源：www.baidu.com
b、软膜天花的检修问题
软膜天花使用久了后，不可避免地会造成密封处松动，内部会出现影响美观的污染现象，如积灰、 落虫等。因此，应根据软膜使用的不同场所、面积大小、功能要求等因素考虑检修问题，或采用双层软膜来规避这种情况。
造型是方正、规整的：可以考虑使用厂家做好的成品软膜板，这样可以方便后期的检修。
△来源：www.pinterest.com

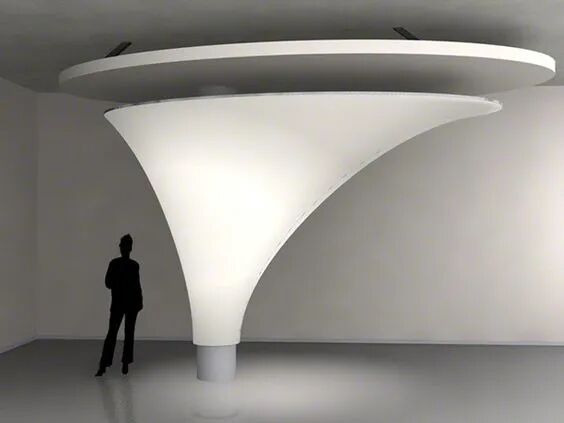

曲面造型占大部分：只能使用传统的撬开软膜封边的方式来检修。
△来源：en.barrisol.com

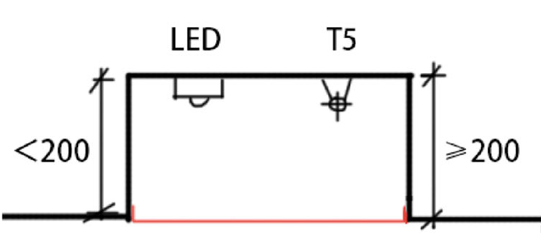

3、软膜的灯盒需要预留多大距离?
首先明确一点，软膜内部应该使用冷光源，因为软膜材料不耐热。光源又分有LED和日光灯管。

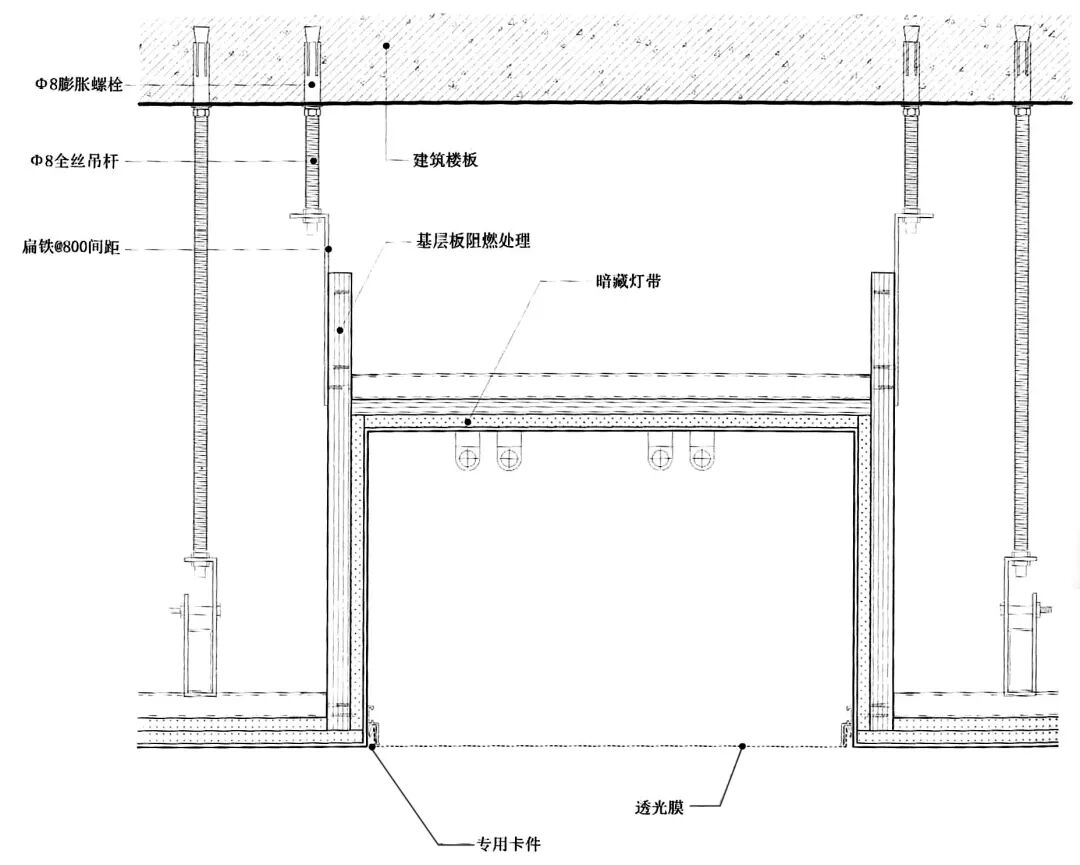

采用LED灯：灯具离软膜距离可以≤200mm;
采用日光灯管：建议距离≥200mm。
△来源：dop设计
篇幅限制，更多细节、问题，欢迎阅读《室内设计节点构造抄绘手册》
当理解完这些问题后，我们来看下节点怎么画？下面先附上一张完成面信息图和标准节点参考图，你可以尝试先自己画一下。后面会附上正确答案（不可以偷看呦，完成了再看答案~~）

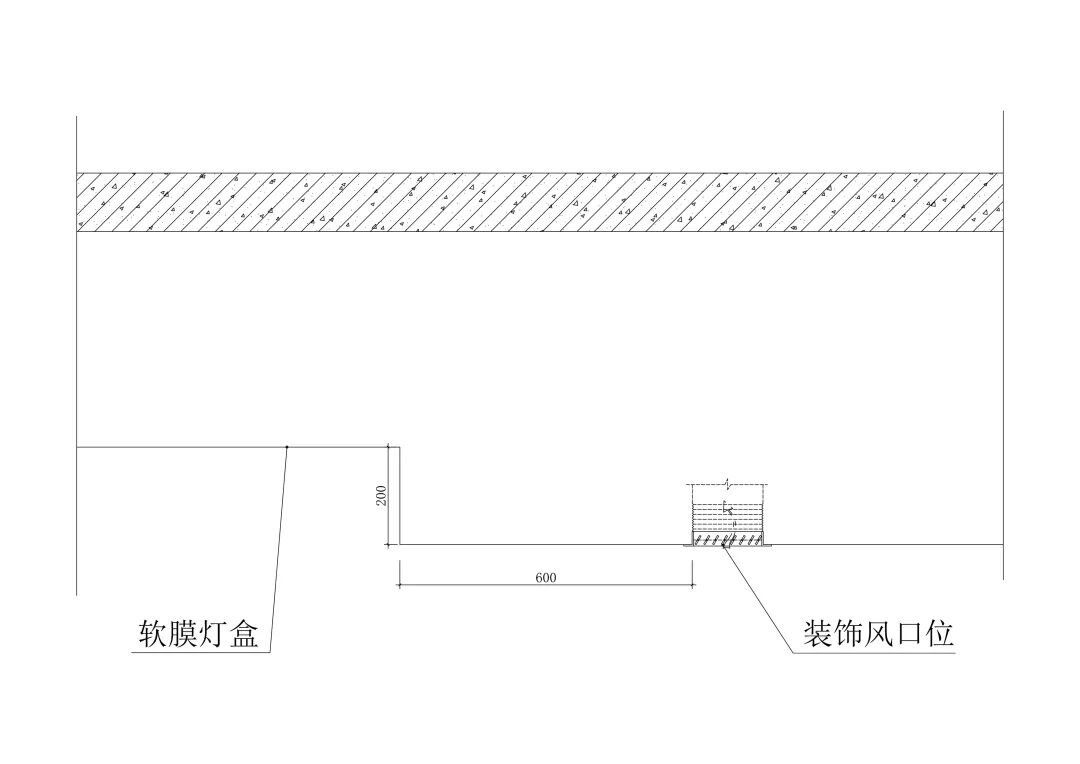

△来源：完成面信息图

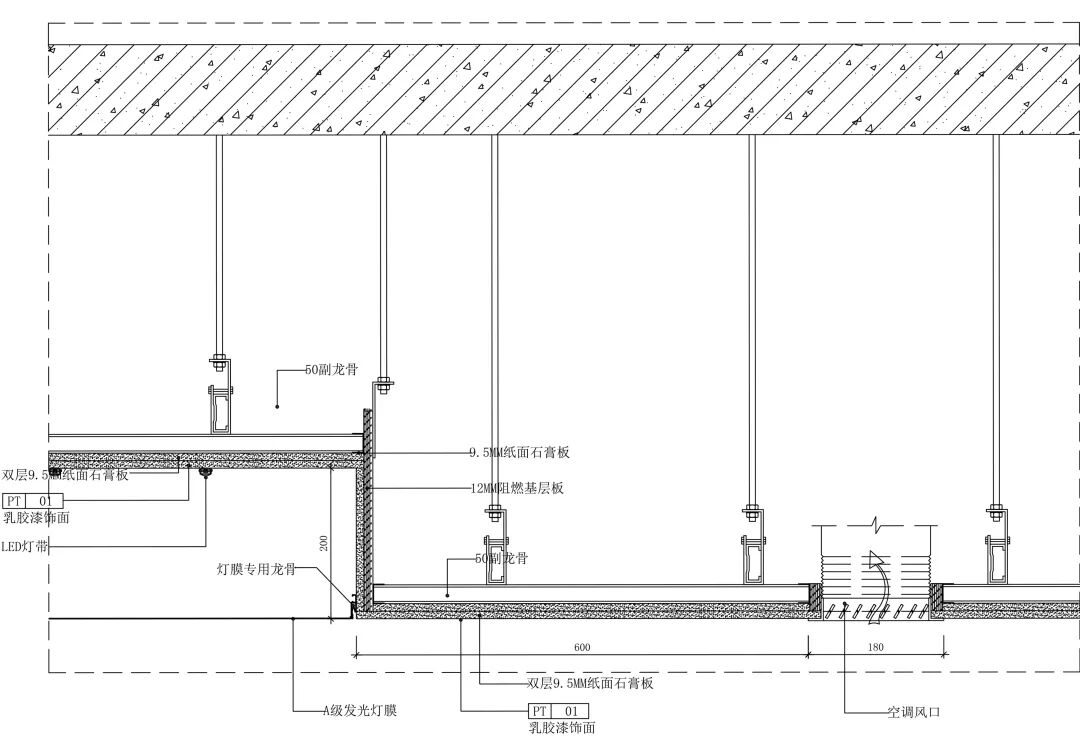

△标准节点参考图
<<< 滑动查看答案 >>>
怎么样，你画对了吗？快给自己鼓鼓掌~~没画出来的同学也不要急，我们再来看下一个案例。
超薄隔墙

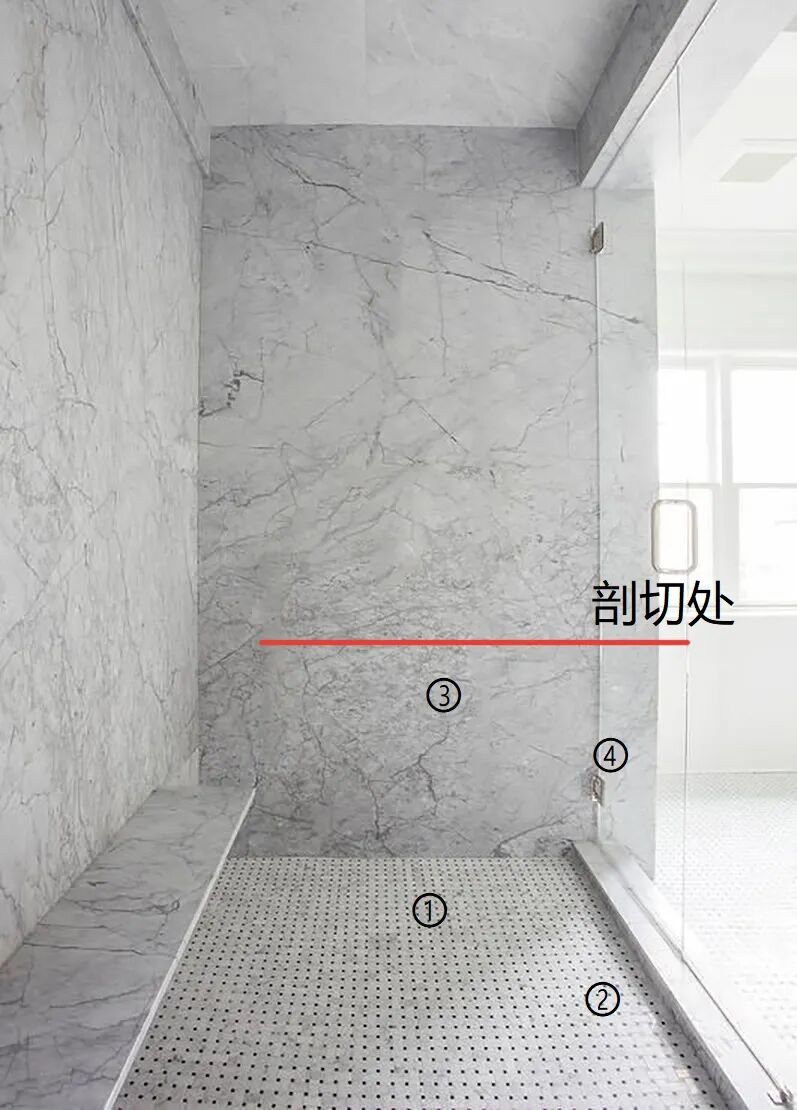

超薄隔墙以淋浴间来举例，还是先列出问题来，然后以红线为剖切面画出节点：
1、淋浴间设计该留意哪些细节?
在工装空间中，卫生间内通常包括淋浴间、马桶间、浴缸区、洗面台区等几个独立的区域，这里只讲淋浴间应该注意的几个细节。

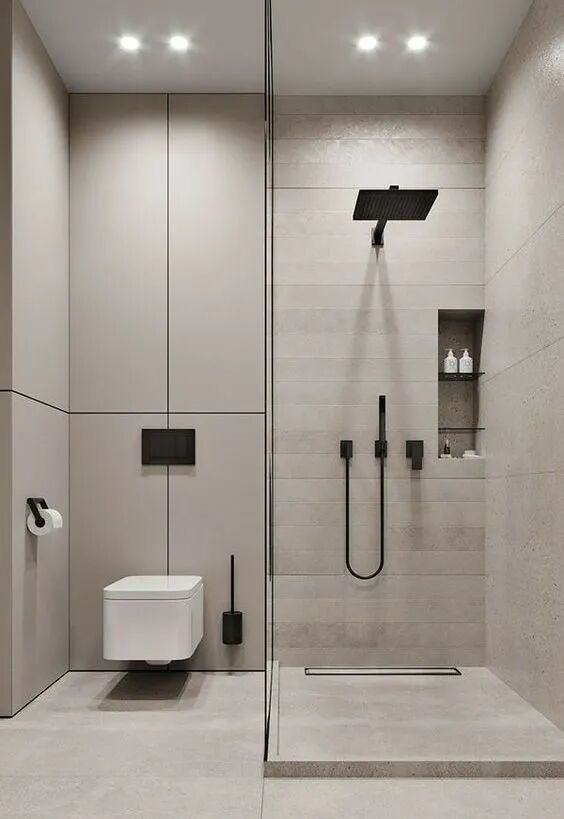

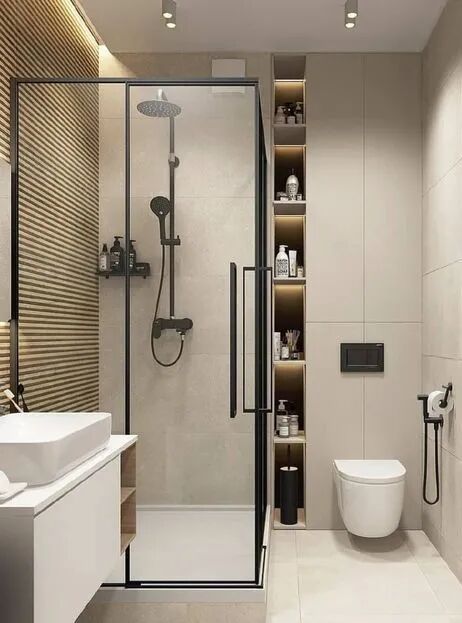

a、顶喷花洒、手持花洒、水龙头的高度及与吊顶面、立面的关系。
通常，出水龙头距离地面的高度为900mm~1100mm(齐腰高度)同时，花洒的位置应尽量与平面墙体居中对齐。
△来源：www.pinterest.com
b、地漏点位
地漏点位应靠近花洒，且位置在靠墙面一侧的地面正中心，或边角区域，以方便整体地面找坡，坡度应≤1%。
同时，淋浴间地面四周建议设置排水槽，排水槽应低于淋浴间地面，同时≥10mm。
△来源：obs.line-scdn.net

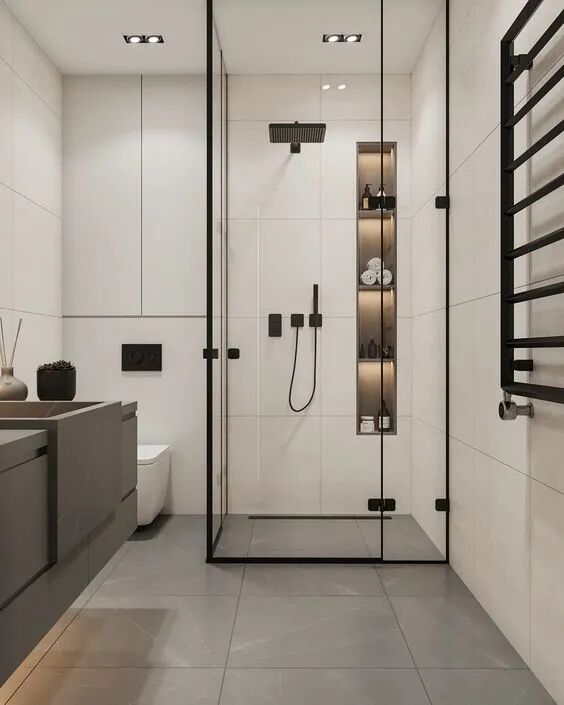

c、淋浴间宜采用玻璃门
玻璃门需配置密封磁条，且采用大拉手。玻璃应采用厚度≥5mm的铜化玻璃。
△来源：：www.pinterest.com

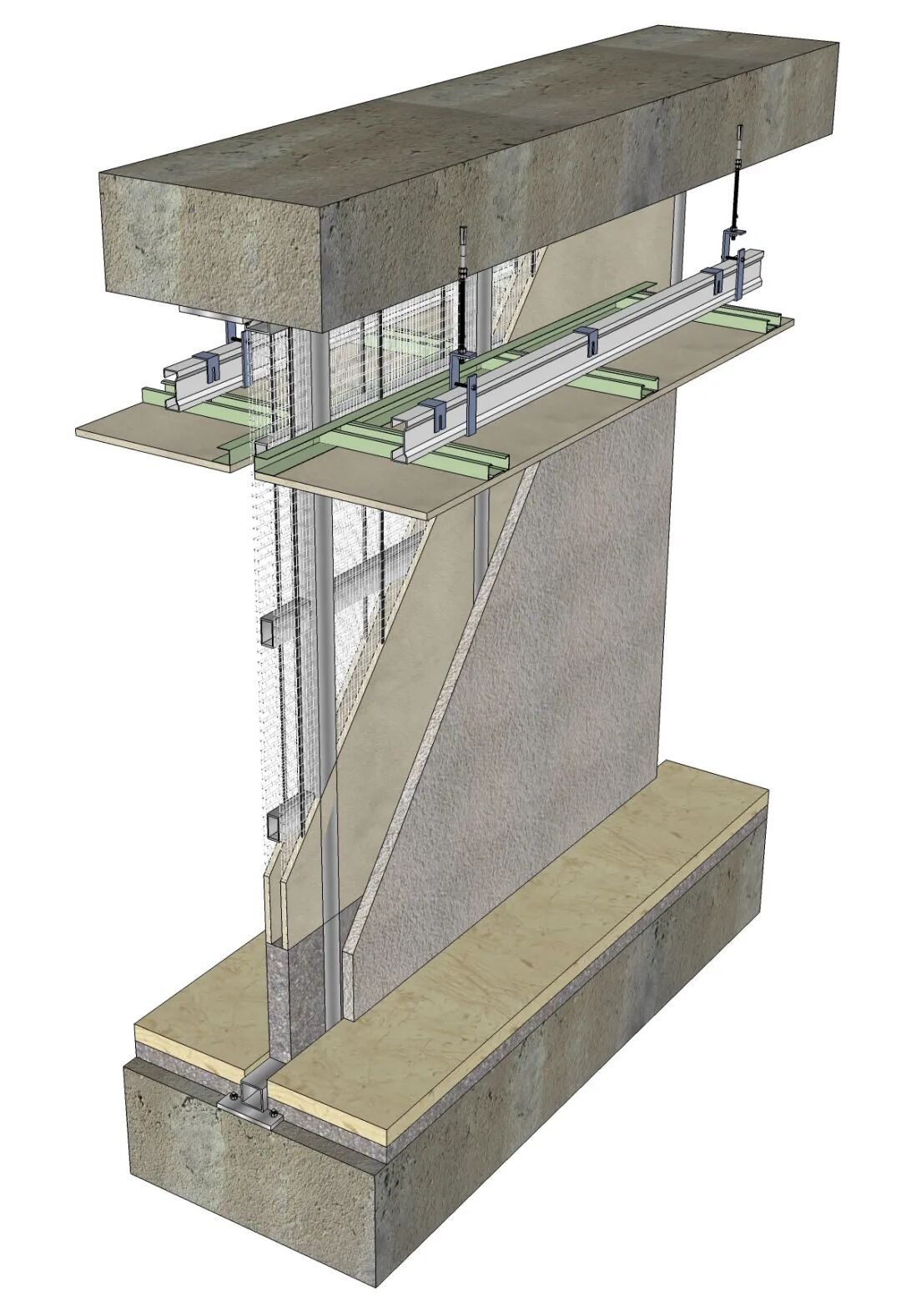

2、超薄墙体应该怎么做?

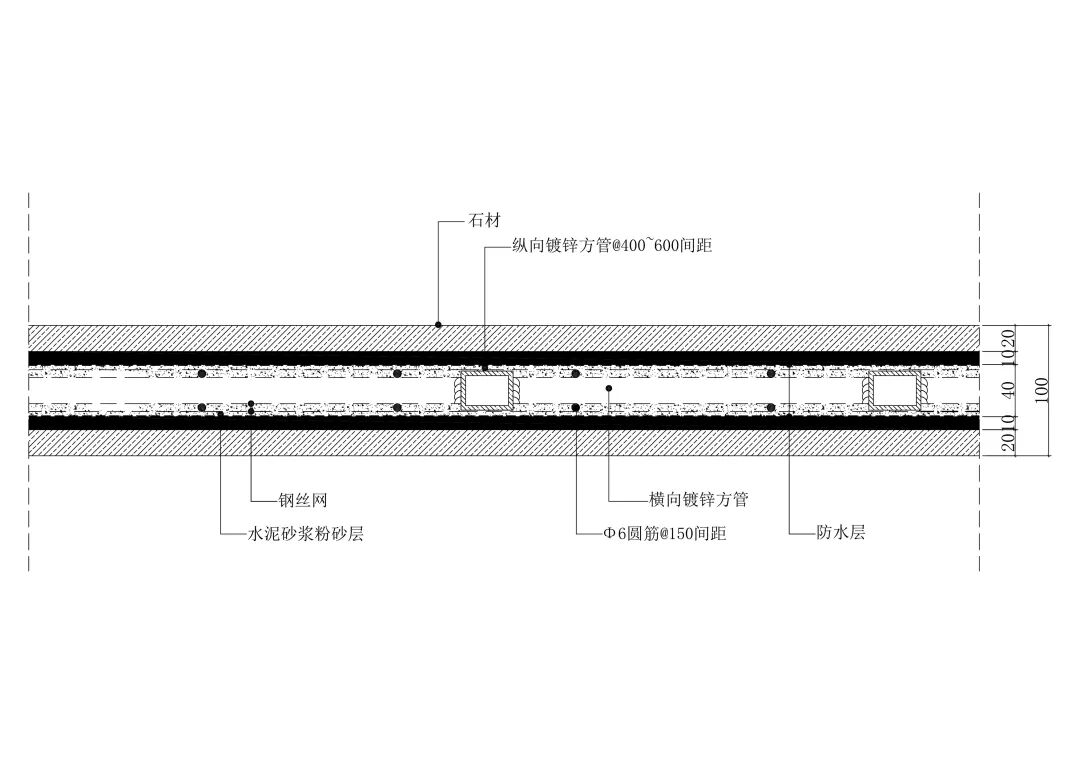

酒店卫生间的墙体都很薄，通常在100mm左右。要在100mm左右的墙面上做两面石材饰面，唯一的办法就是通过烧钢架做出墙面骨架。
然后通过细石混凝土灌浆的形式把钢架墙变为水泥墙，再在水泥墙上刷防水涂料，最后把石材贴在做好的水泥墙面上，完成最终的墙面饰面。
△来源：dop设计
篇幅限制，更多细节、问题，欢迎阅读《室内设计节点构造抄绘手册》
依旧先附上一张完成面信息图和标准节点参考图，你可以尝试先自己画一下。

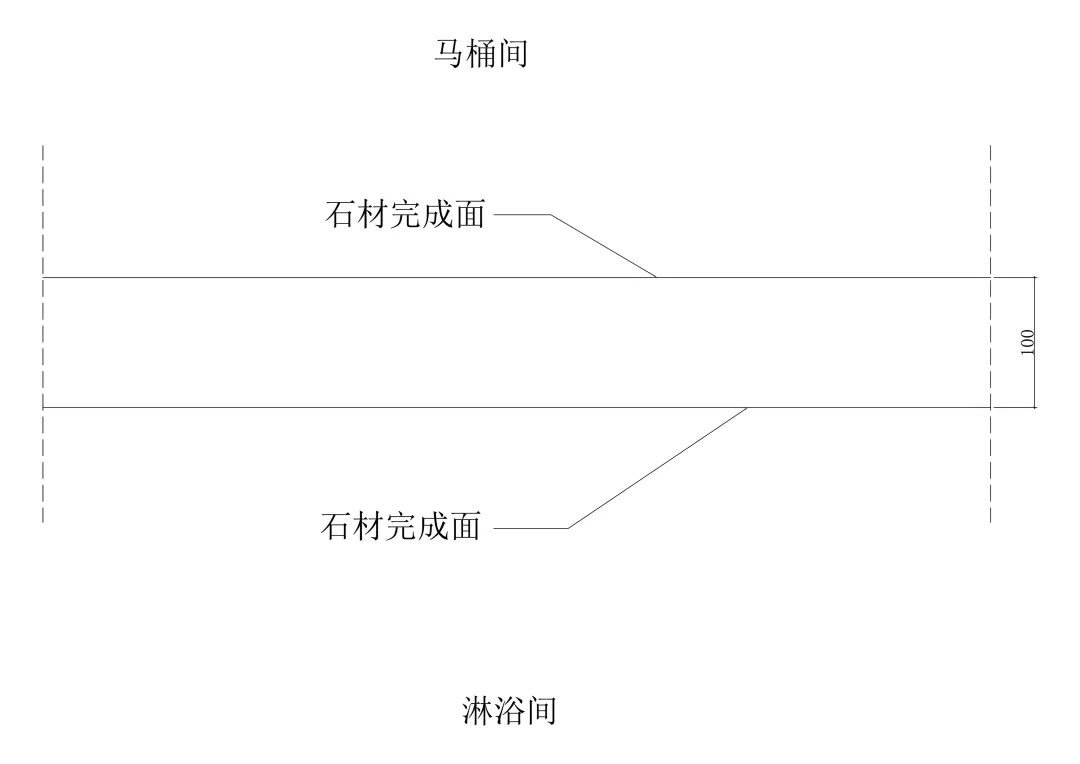

△完成面信息图

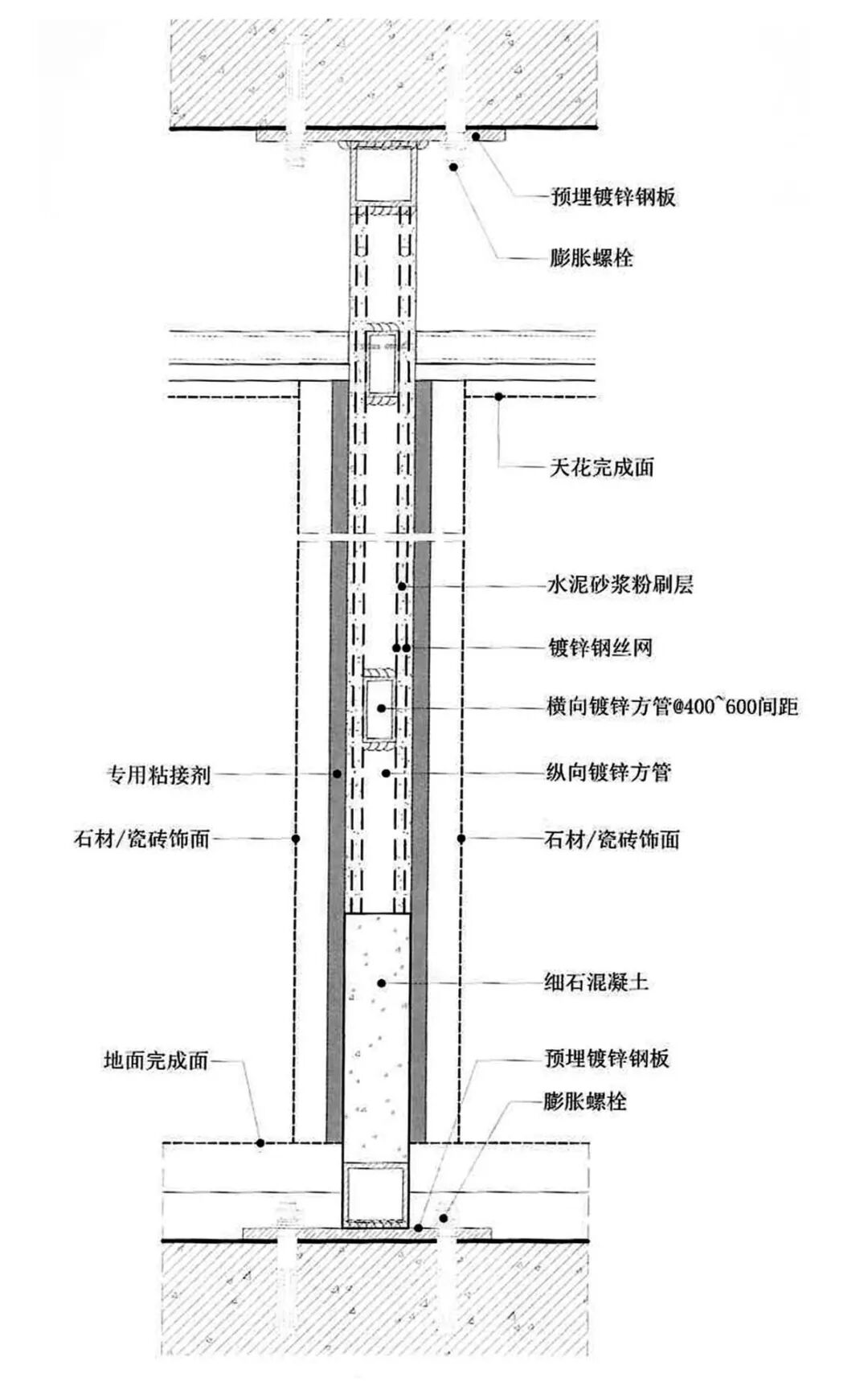

△标准节点参考图
<<< 滑动查看答案 >>>
超博隔墙的节点你会了吗？是不是越来越熟练了？我们再来一个巩固一下。

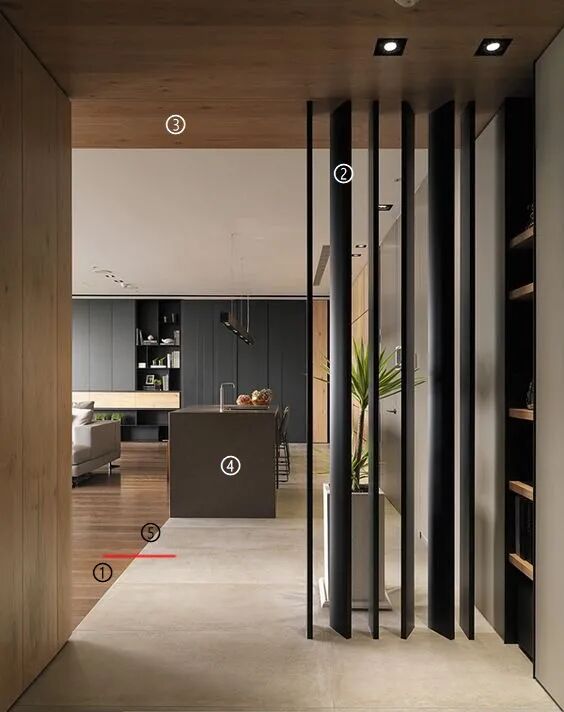

木地板与石材密缝收口
同样，列出问题，然后以红线为剖切面画出节点：：
2、图中的不锈钢隔断是怎样固定的?
固定这种独立的不锈钢隔断条首先需要在地面预制预埋件(如膨胀螺栓)，然后用不锈钢套住预埋件，并与地面的预埋件焊接。
同时,不锈钢隔断要插入吊顶至少50mm,然后在吊顶内部用角钢(或轻钢龙骨)做好加固的骨架同样通过焊接的方式固定单条不锈钢隔断的顶端。通过这样"一顶一地”的固定形式确保不锈钢隔断的牢固性。
5、木地板常规的收口方式有哪些?

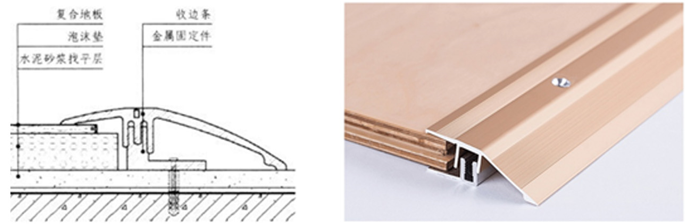

除图中所示的密缝处理外，通常情况下，木地板的收口都是采用金属收口条来实现的，其收口方式主要有以下三种:

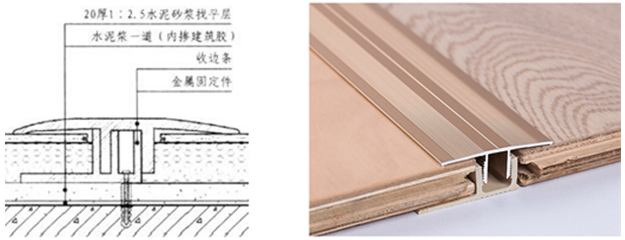

a、两种地面材质之间的过渡收口，如地毯和地板之间、石材和地板之间。
b、地面材质的收边收口，如高低差收口、材料临边收口等。

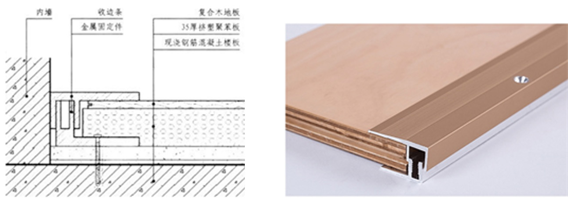

c、地面材质的贴墙收口，如靠墙收口、地脚线收口、压条收口等。
篇幅限制，更多问题答案，欢迎阅读《室内设计节点构造抄绘手册》
附上一张完成面信息图和标准节点参考图，尝试自己画一下。

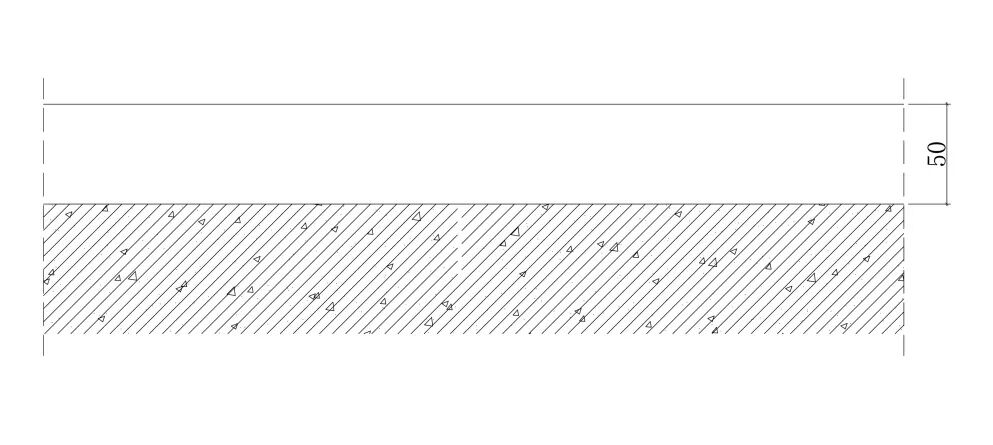

△完成面信息图

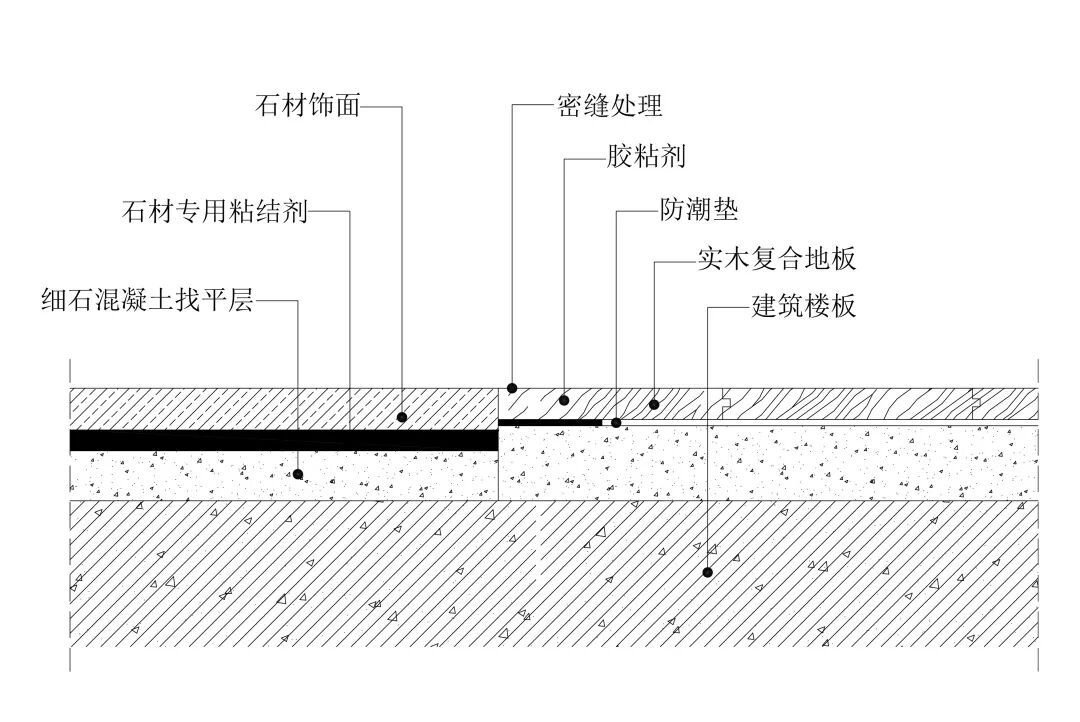

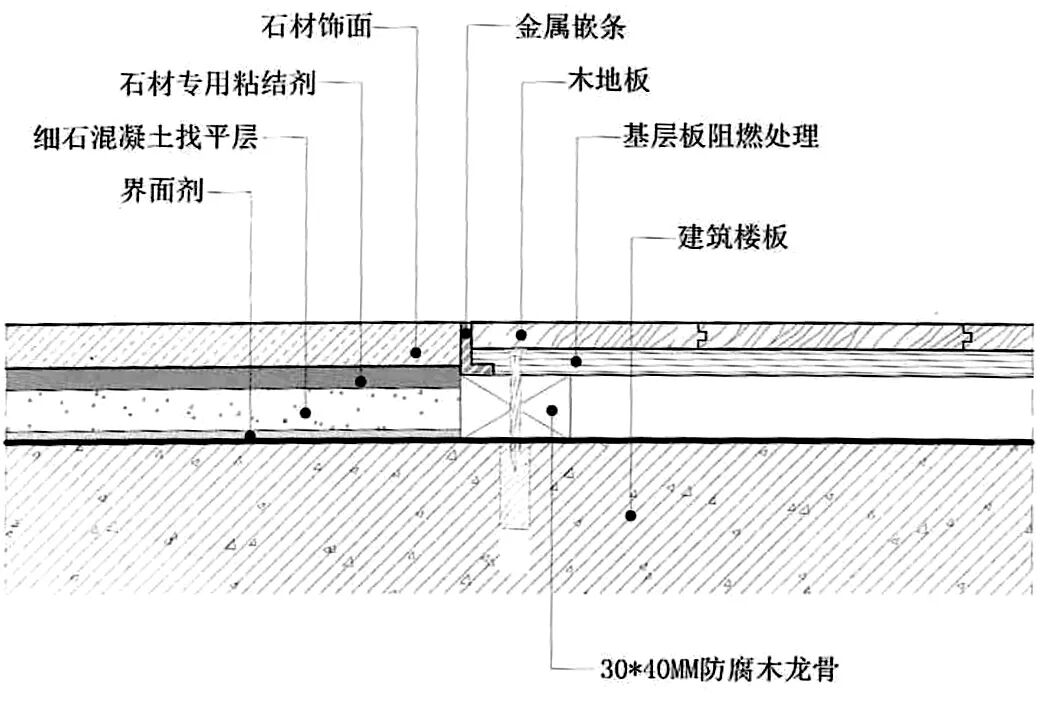

△标准节点参考图
<<< 滑动查看答案 >>>
怎么样？通过上面一系列的列出问题，回答问题，到初步分析结构，试着画出节点，再对照答案的方法，是不是有种恍然大明白的赶脚？
节点没有想象中的那么难，只要掌握方法，人人都可以学的会。
以上内容均来自于《室内设计节点构造抄绘手册》，篇幅原因，还有更多关于常用节点的常见问题、细节做法都在这本书里啦，快来get它吧~~
