清华大学建筑学院自2018年至今对永乐宫开展了数次勘查和测绘工作，2018年的古建测绘实习课程，由贾珺、李路珂担任指导教师，2019年的测绘课程由李路珂担任指导教师，蒋雨彤、熊天翼、解博知、谢怡明、傅娜、郑翌骅、杨怡菲等人担任助教，本科生60余人次（刘莹莹、魏文强、石迪凡、匡天宇、李怡恬等）参与测绘，采集了四座殿宇及院落的三维激光扫描数据，绘制图纸200余张，并拍摄了大量永乐宫建筑、彩画、壁画遗存的现状照片。
永乐宫三清殿柱底平面

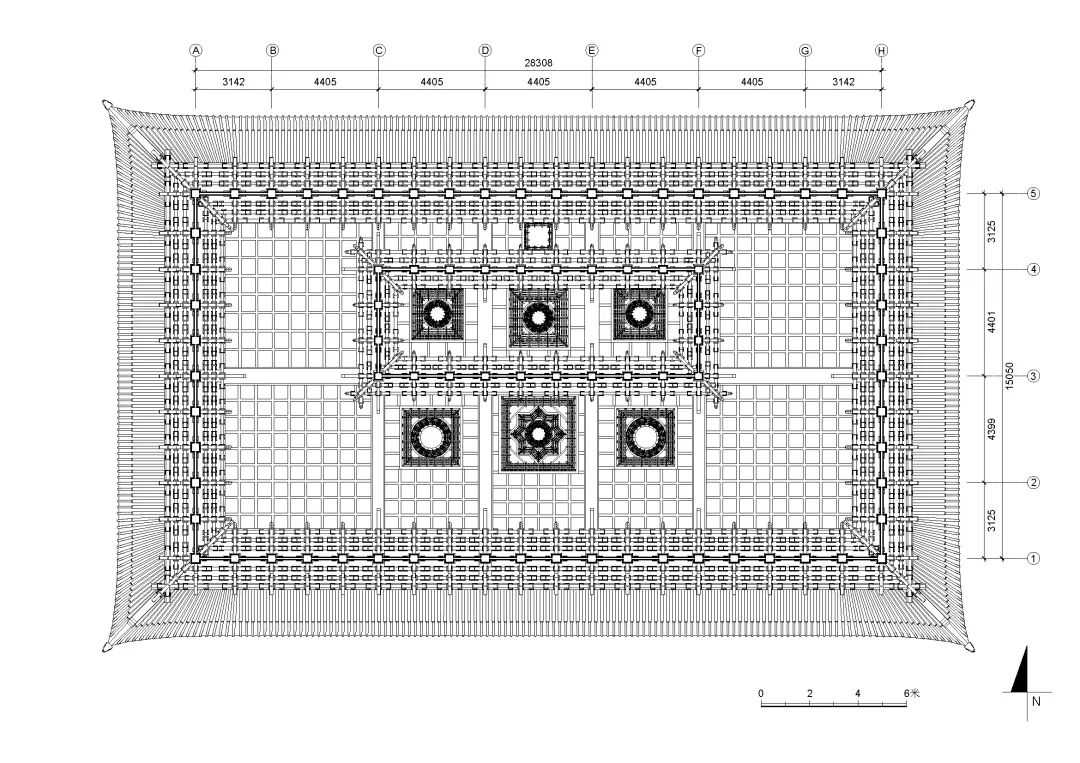

永乐宫三清殿天花仰视平面

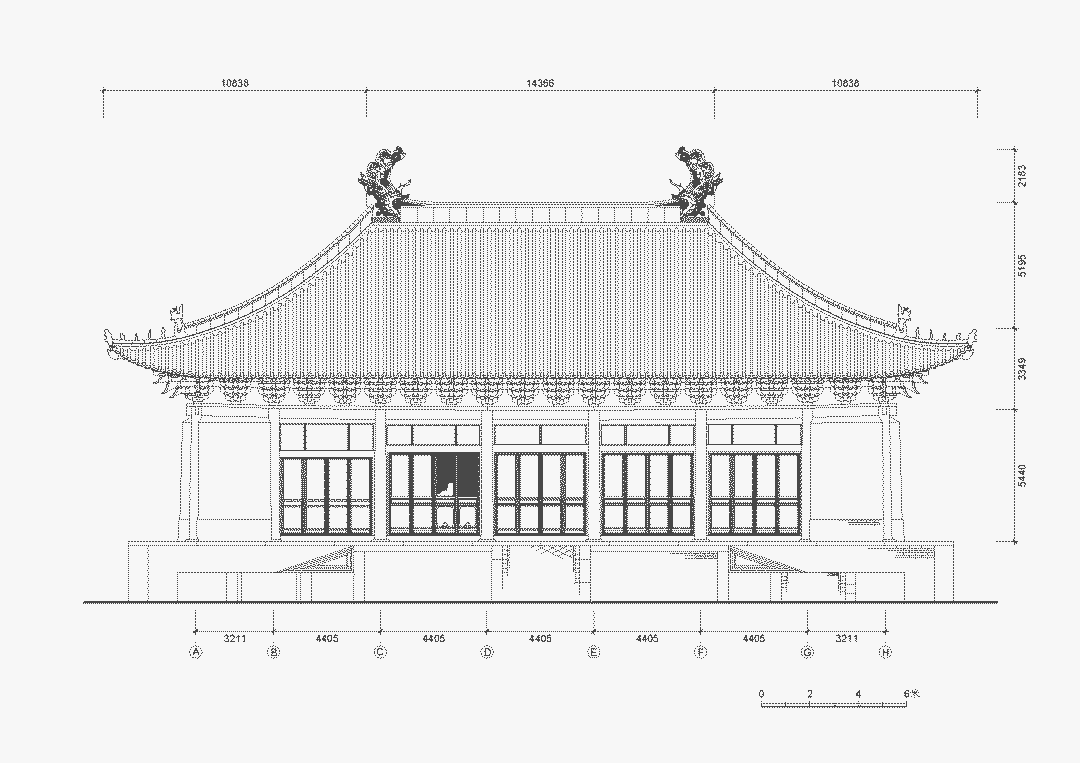

永乐宫三清殿南立面
永乐宫三清殿西立面

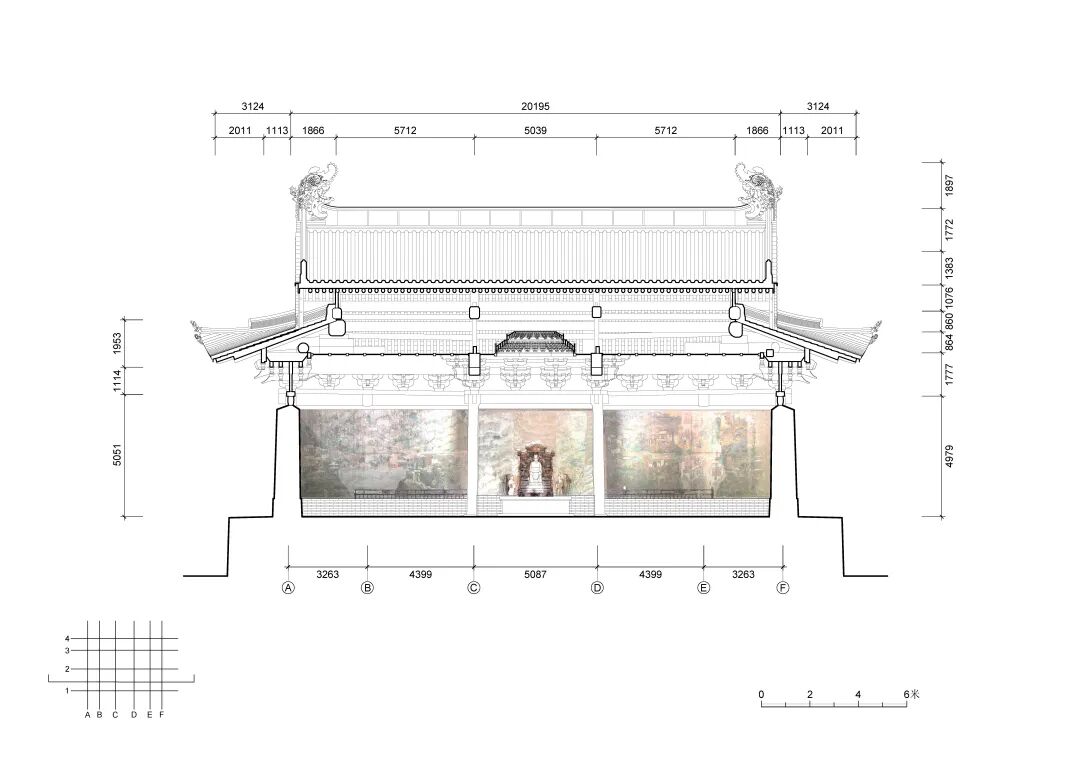

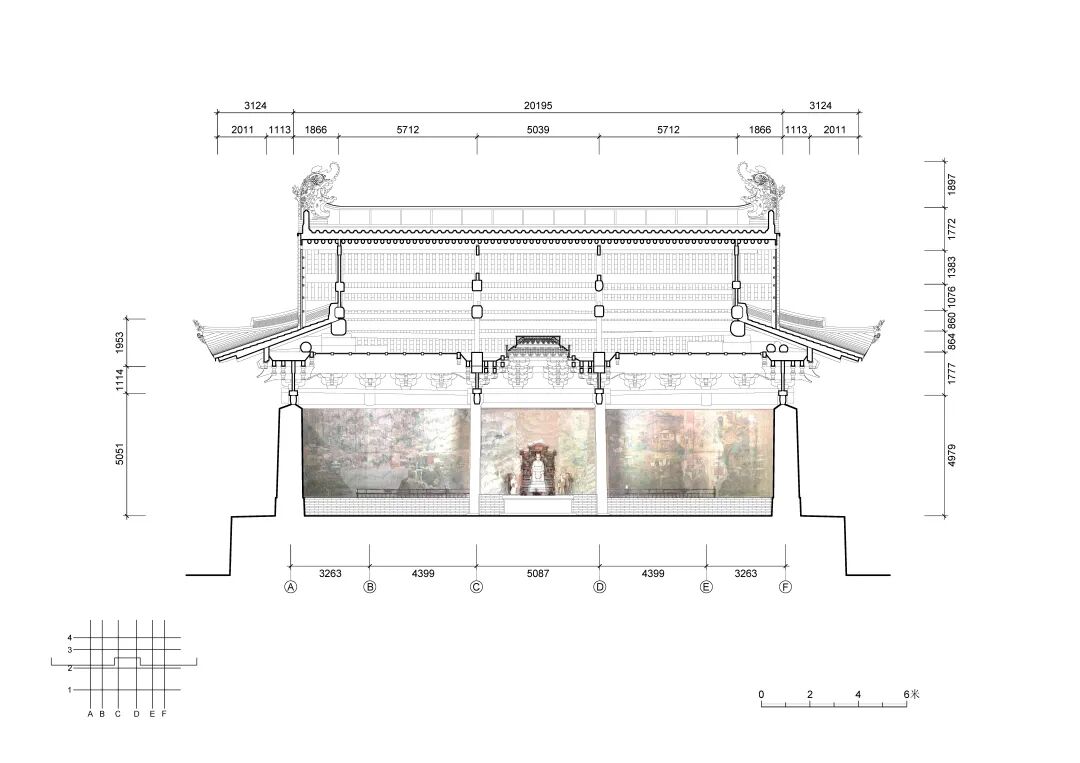

永乐宫三清殿明间横剖面
永乐宫三清殿次间横剖面

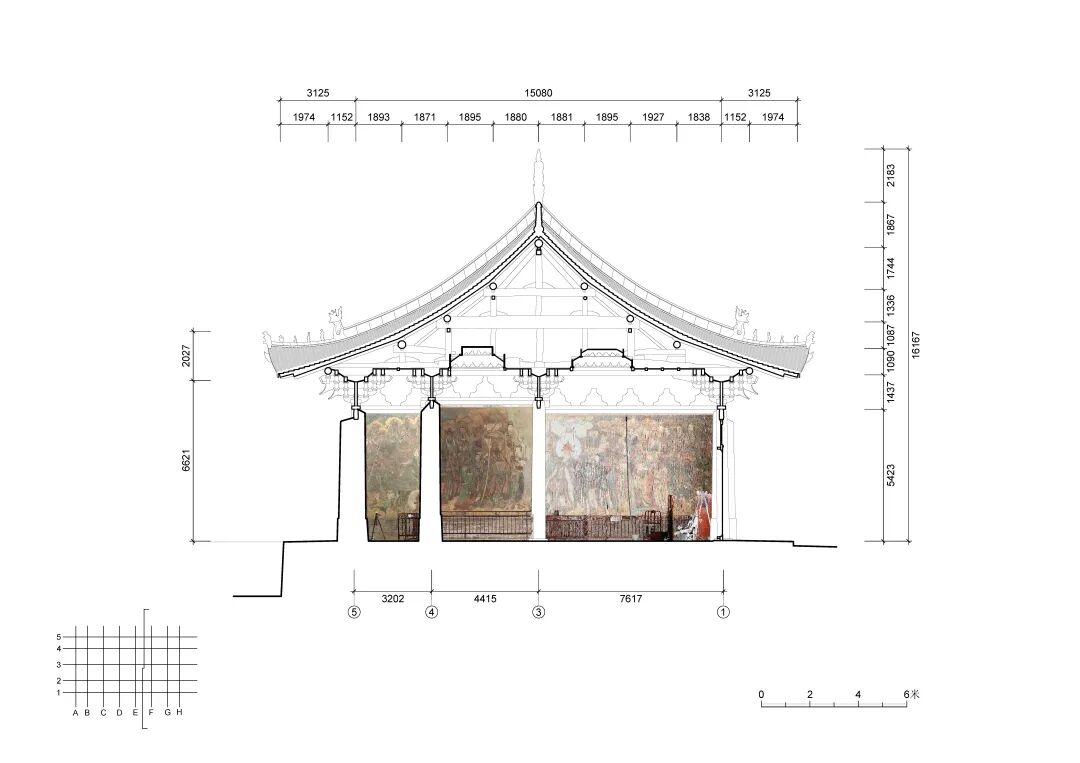

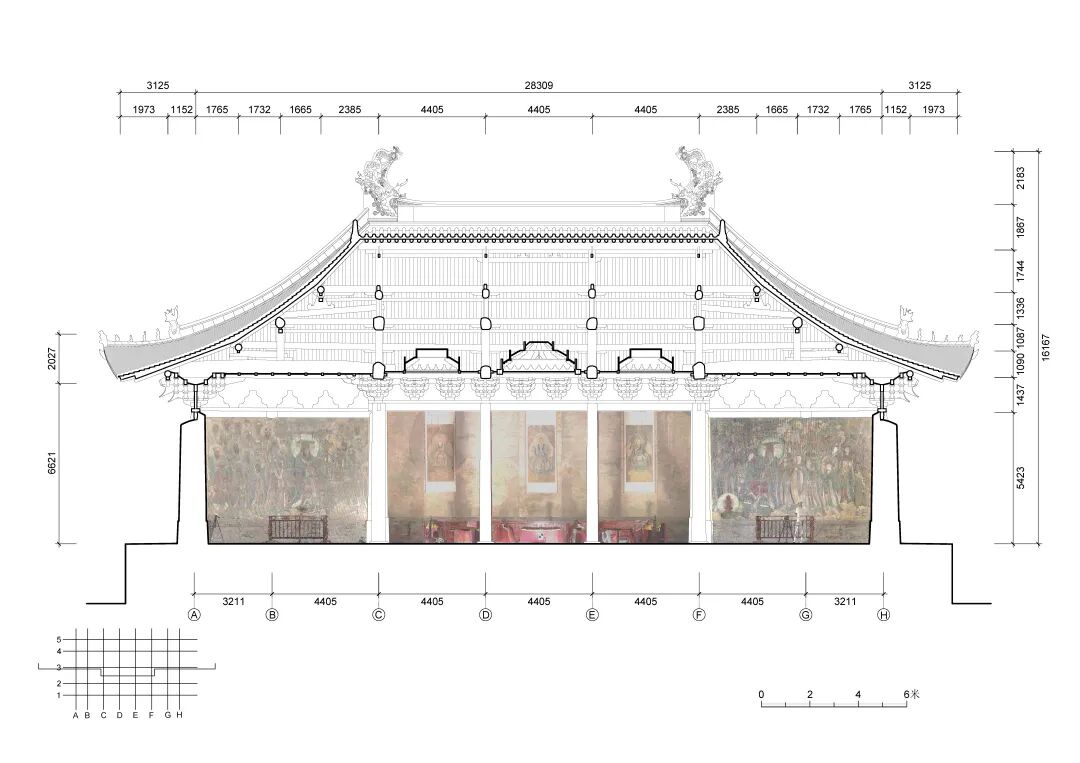

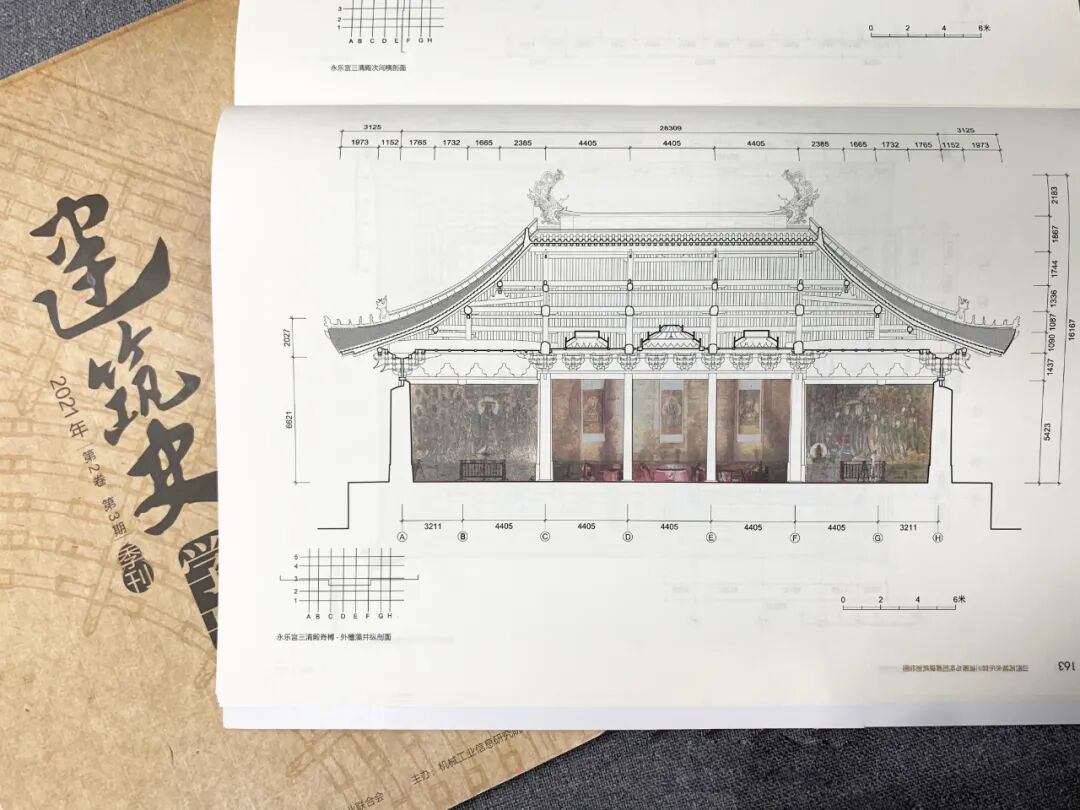

永乐宫三清殿脊槫-外槽藻井纵剖面

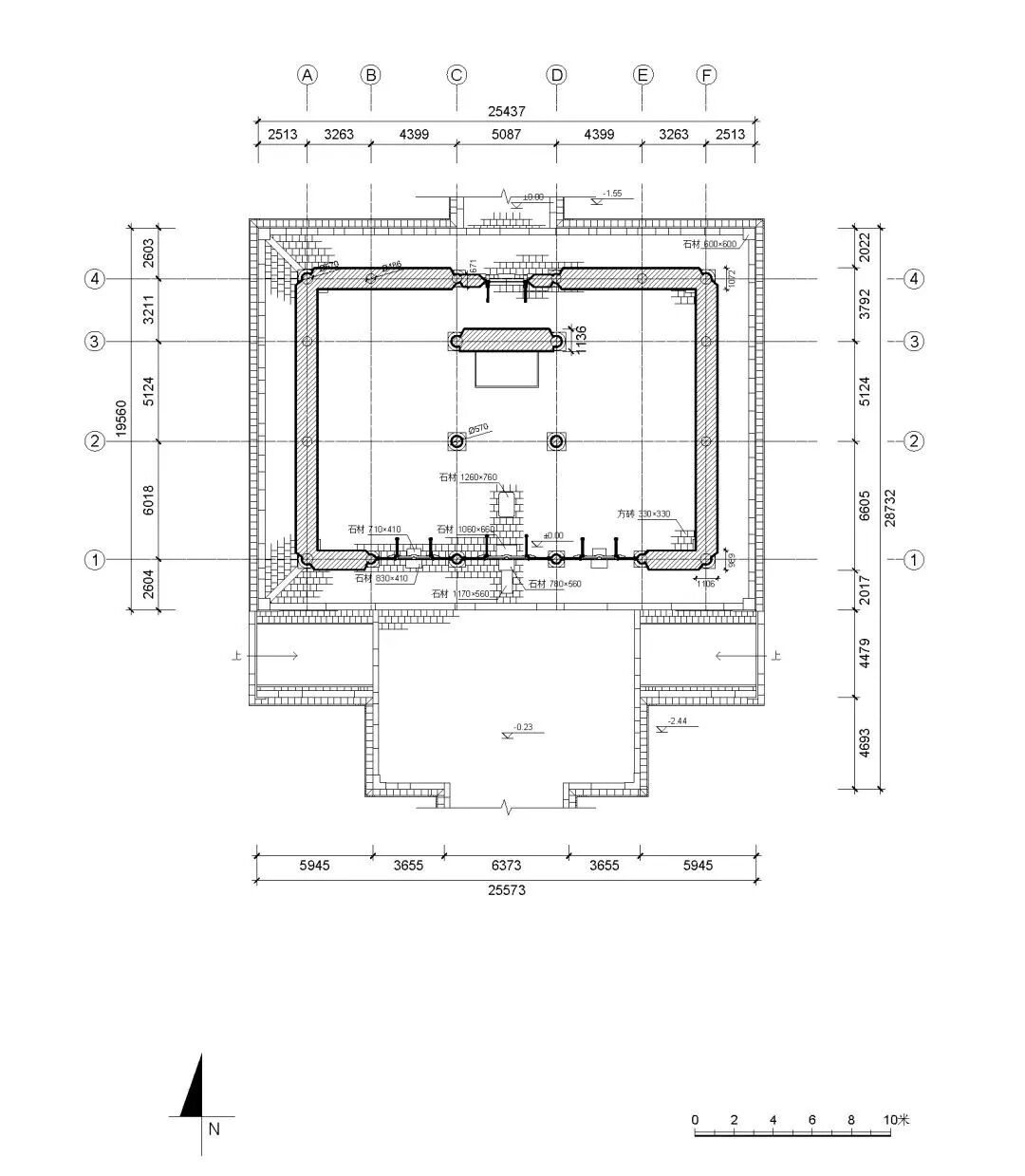

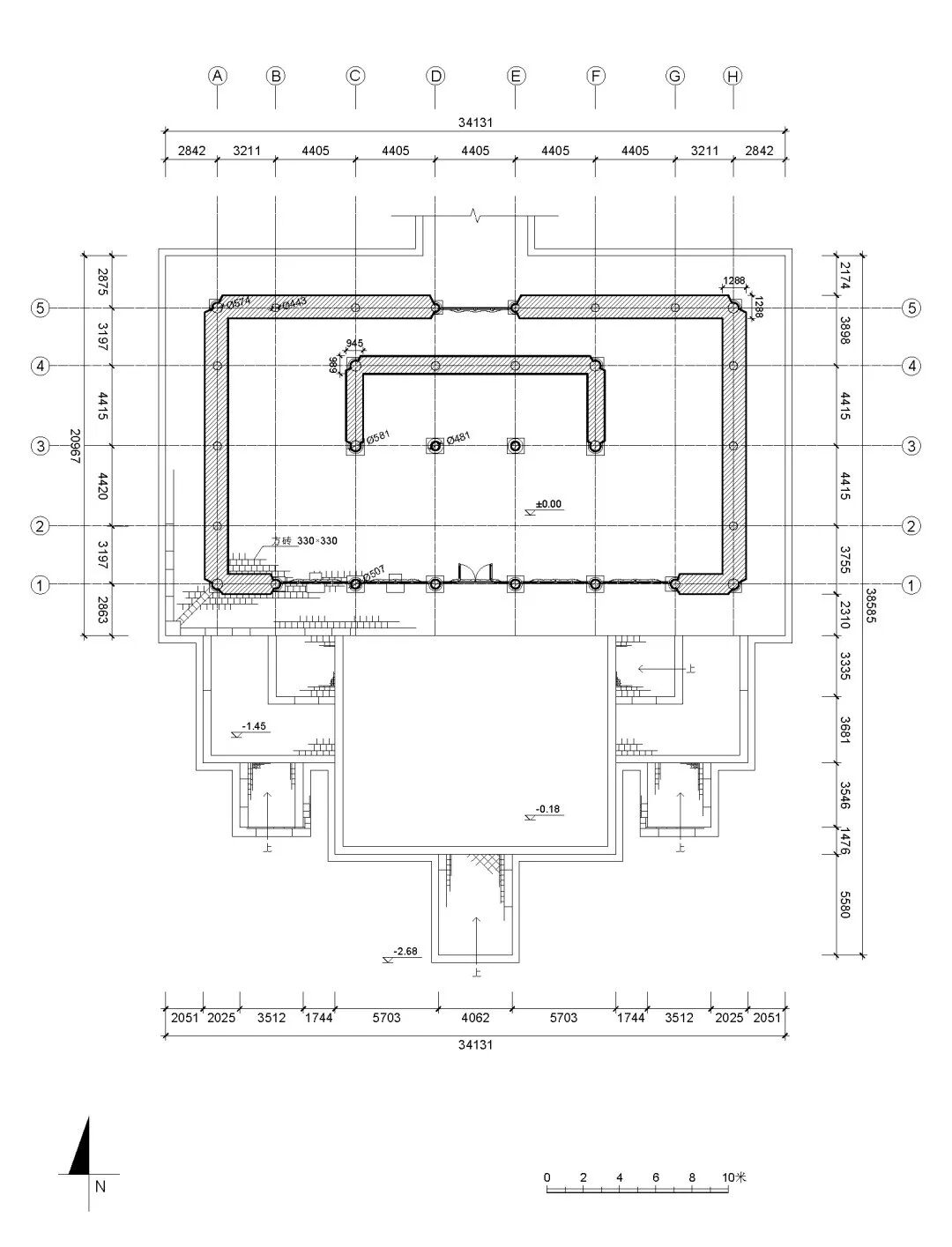

永乐宫纯阳殿柱底平面

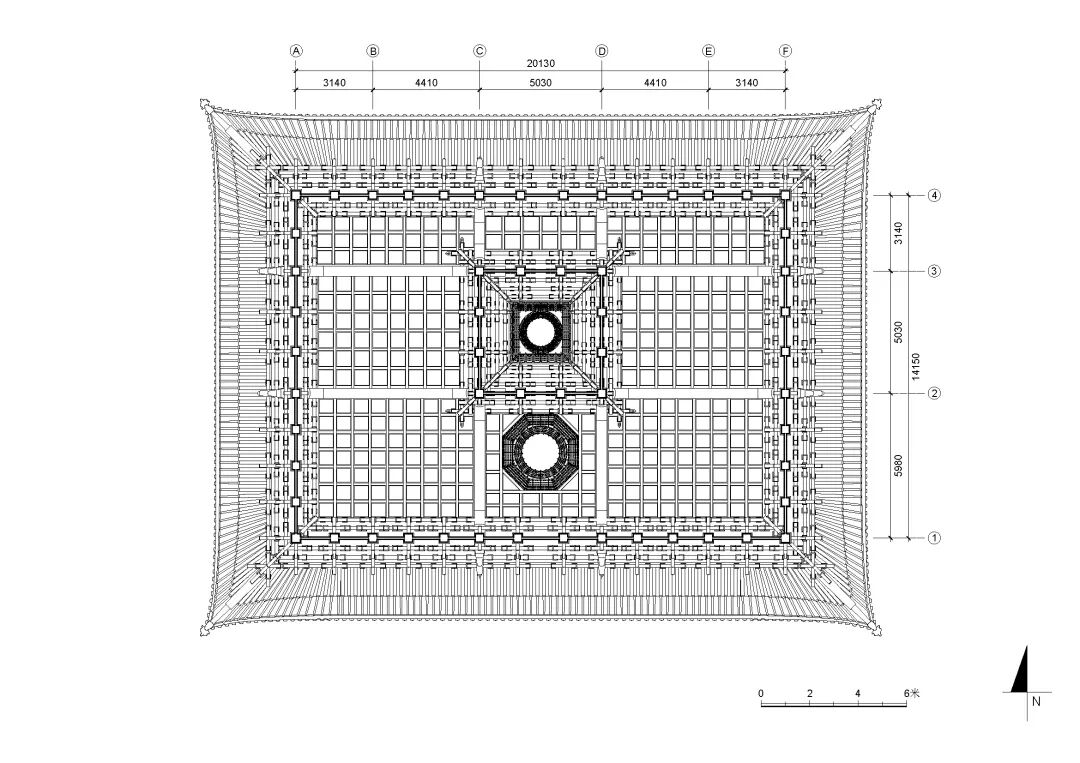

永乐宫纯阳殿天花仰视平面

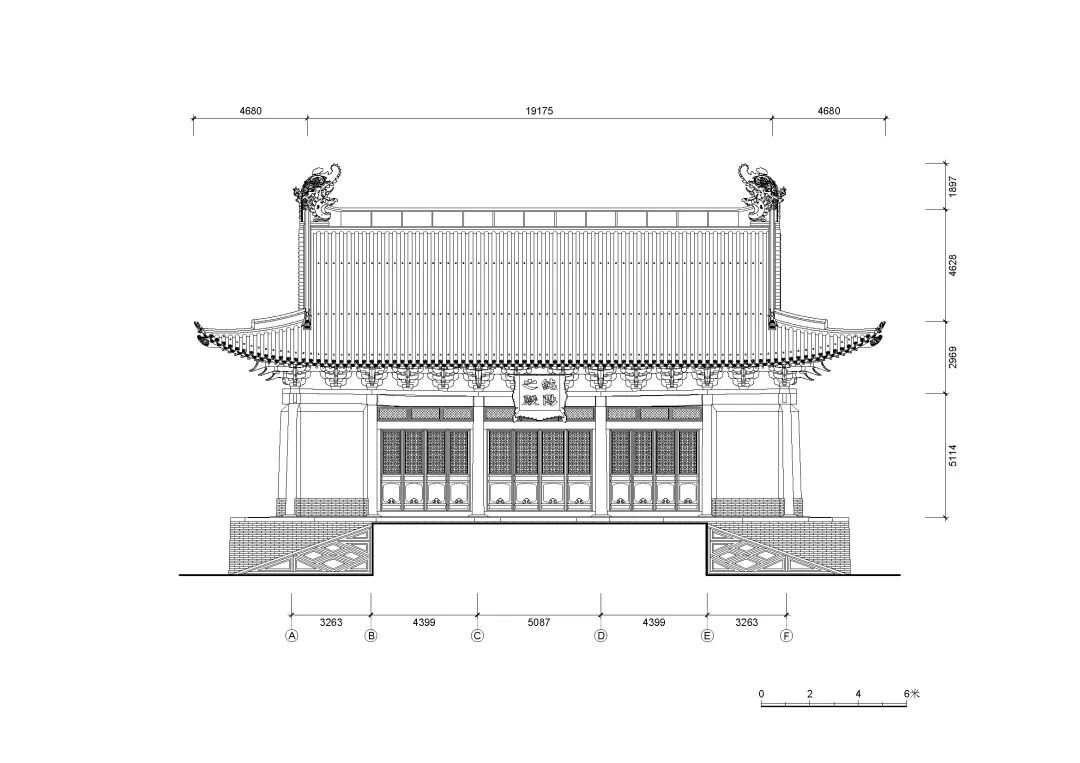

永乐宫纯阳殿南立面

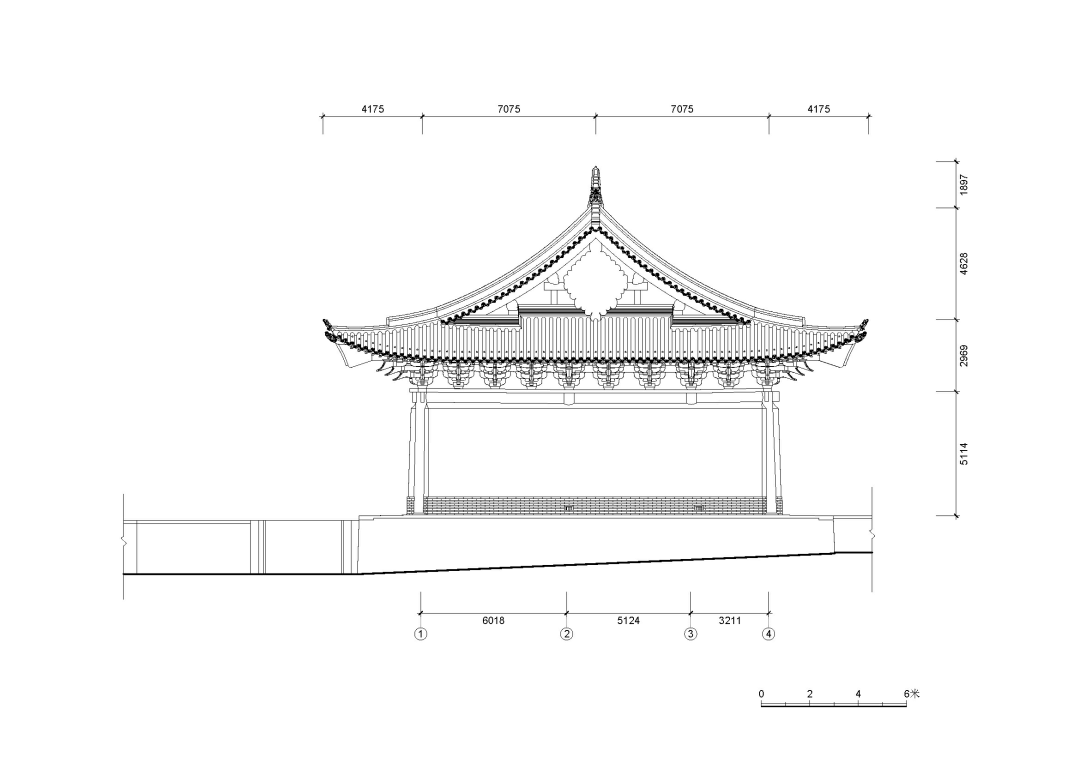

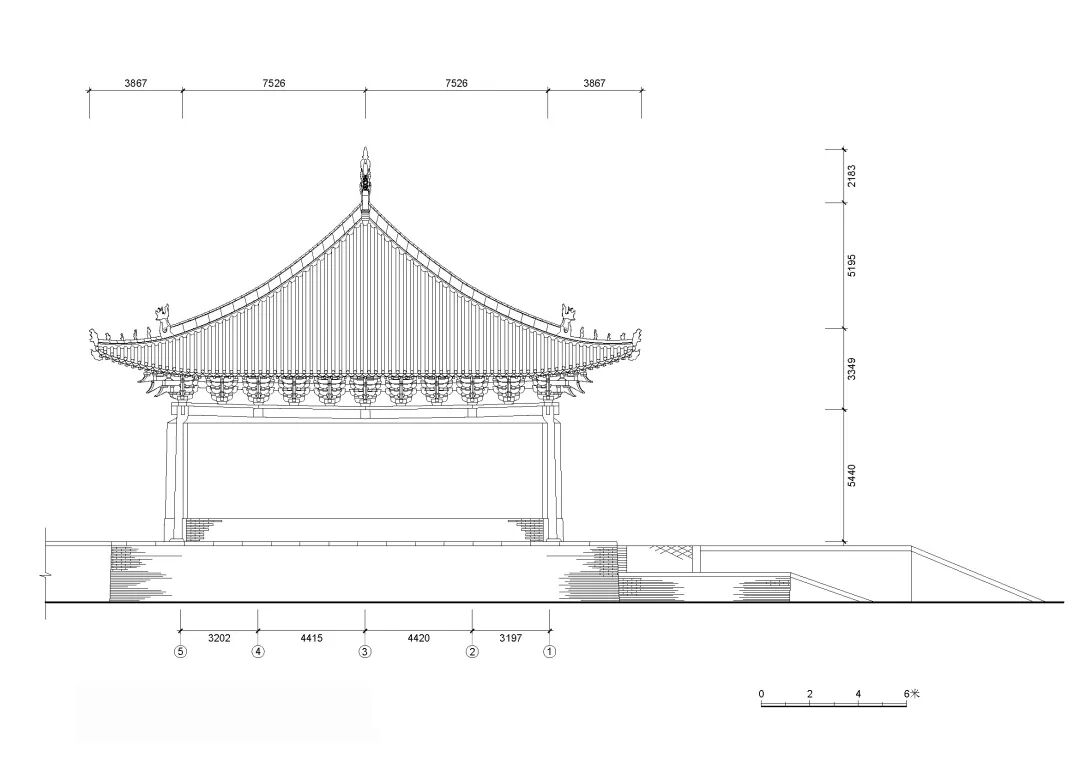

永乐宫纯阳殿东立面
永乐宫纯阳殿明间横剖面

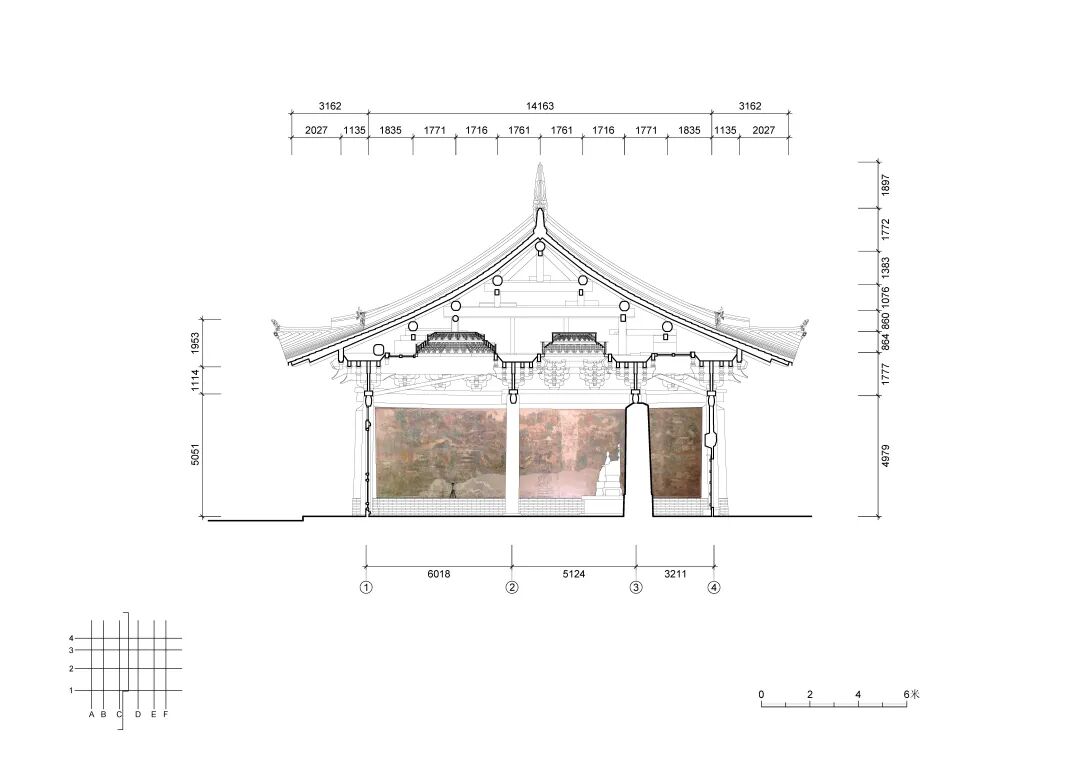

永乐宫纯阳殿脊槫-内槽藻井纵剖面

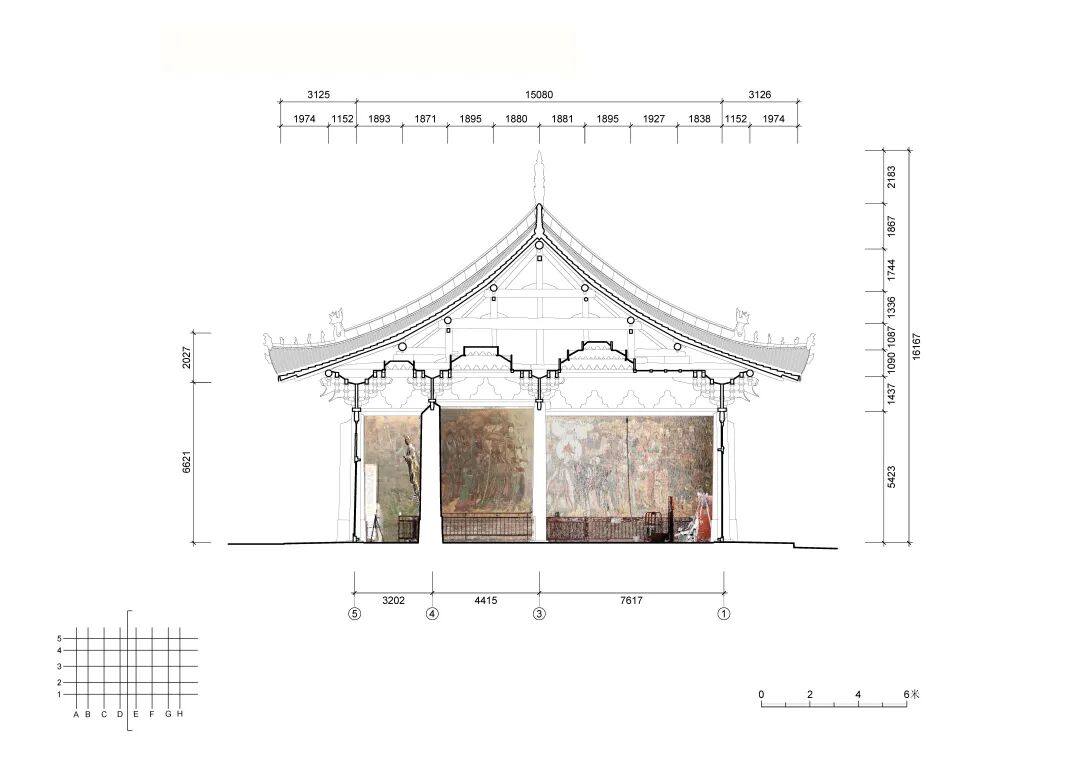

永乐宫三清殿南次间-外槽藻井纵剖面

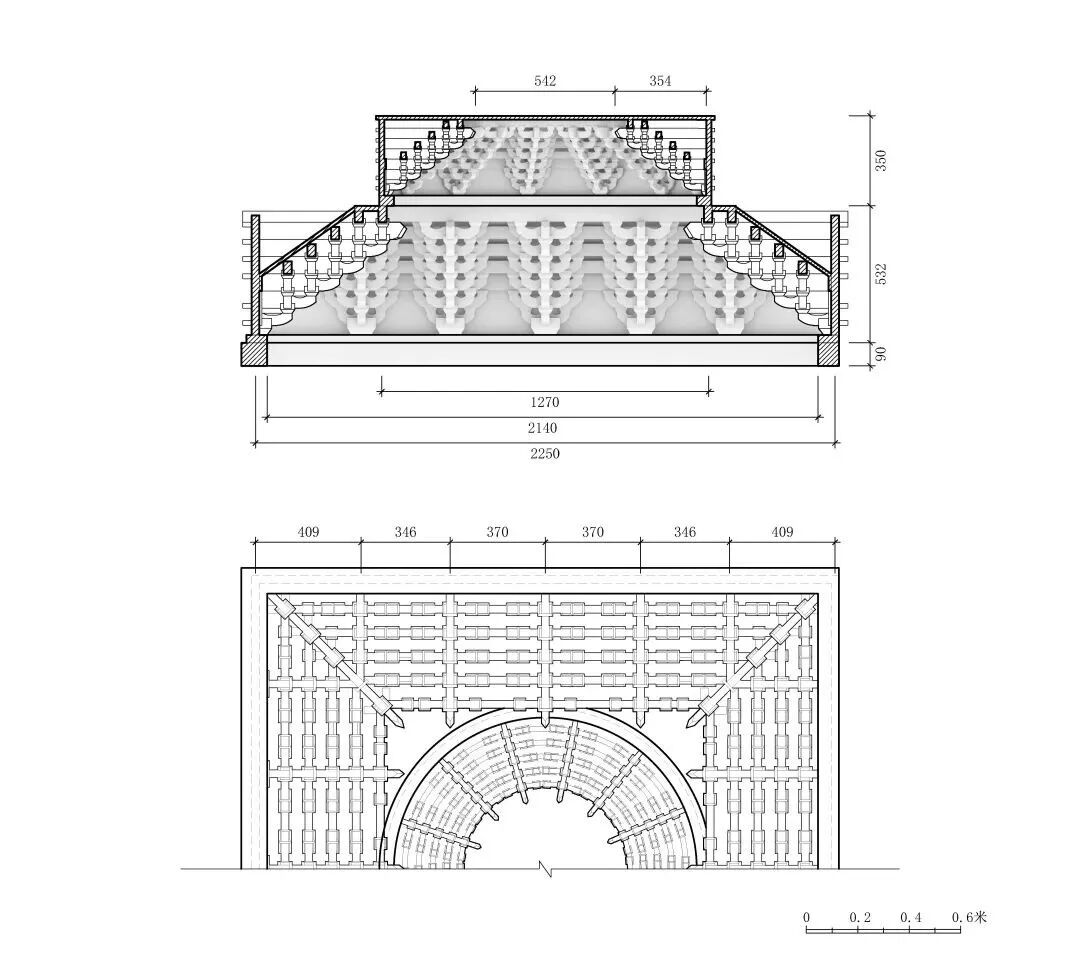

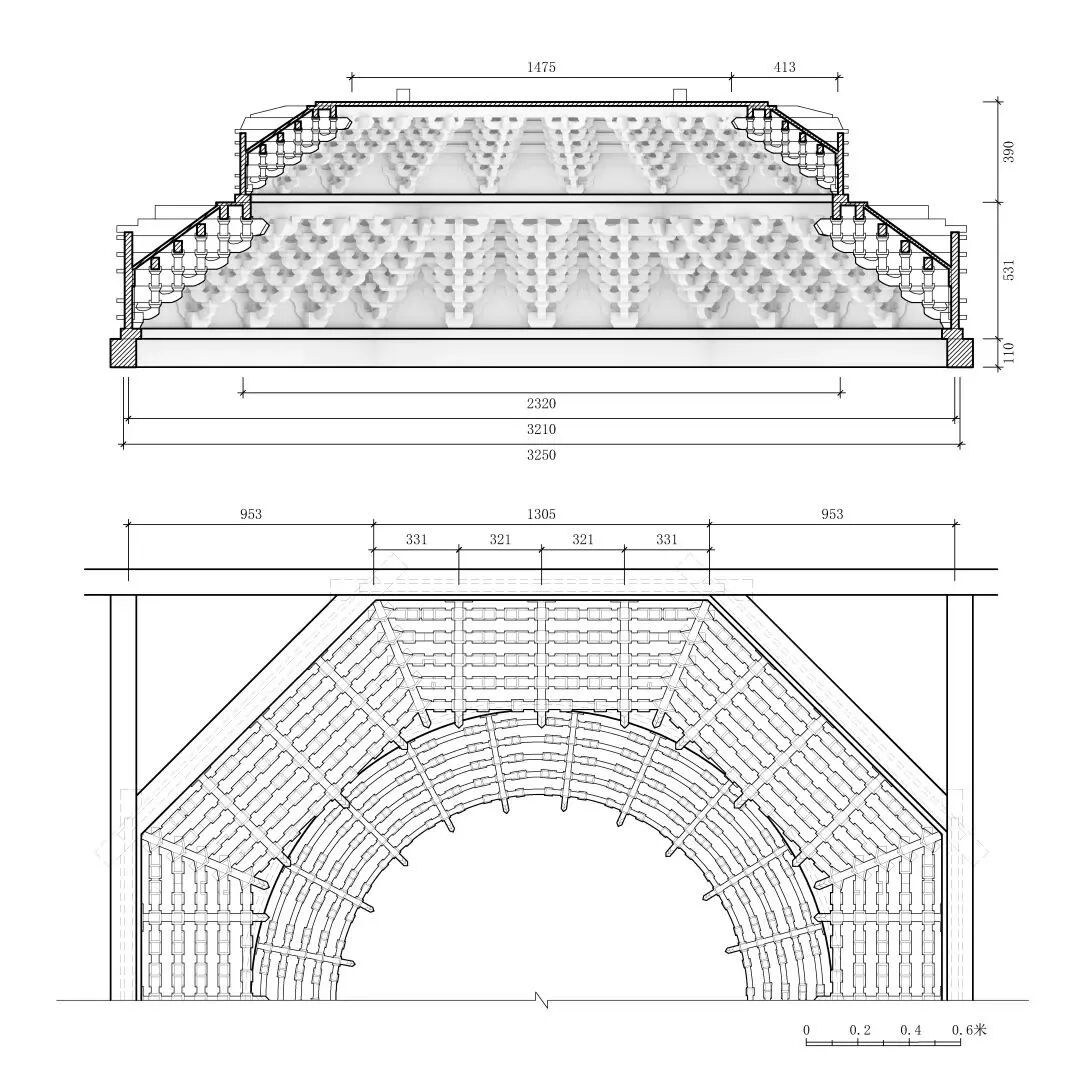

永乐宫三清殿明间外槽藻井剖面、仰视平面

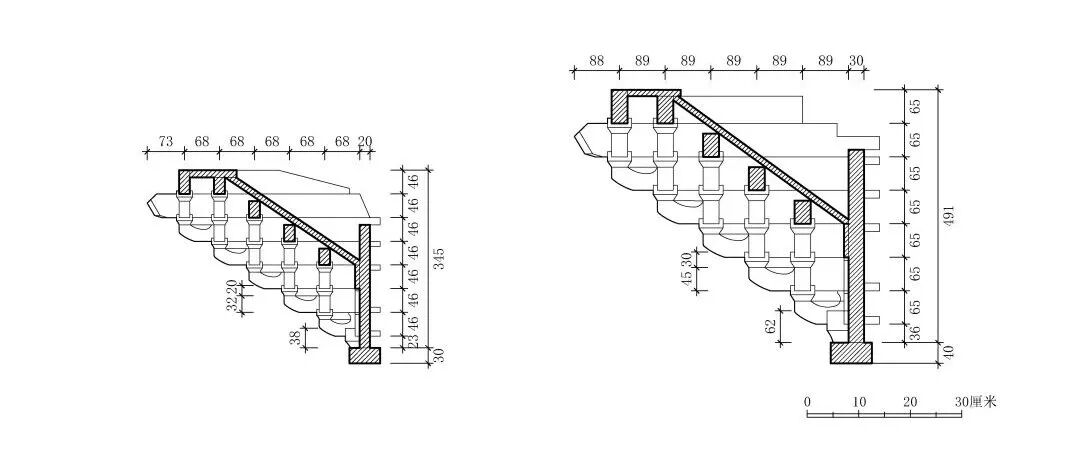

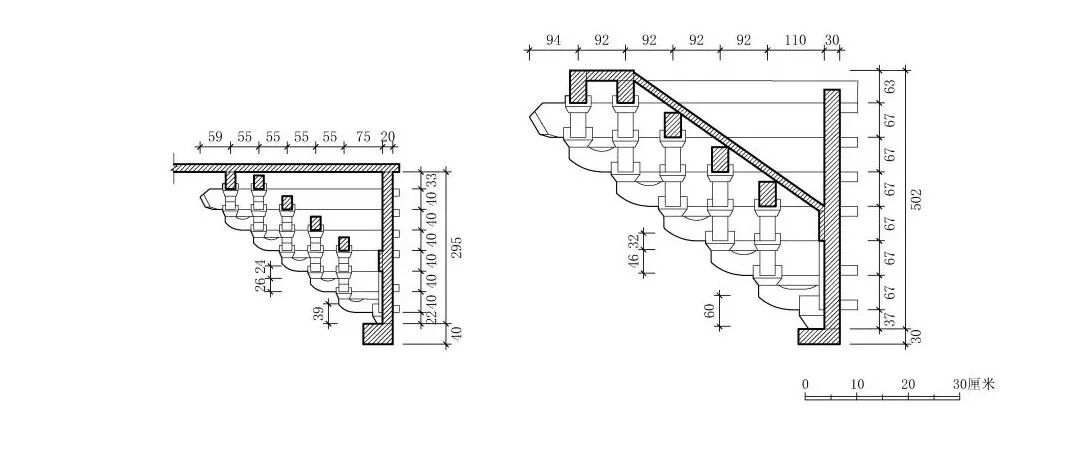

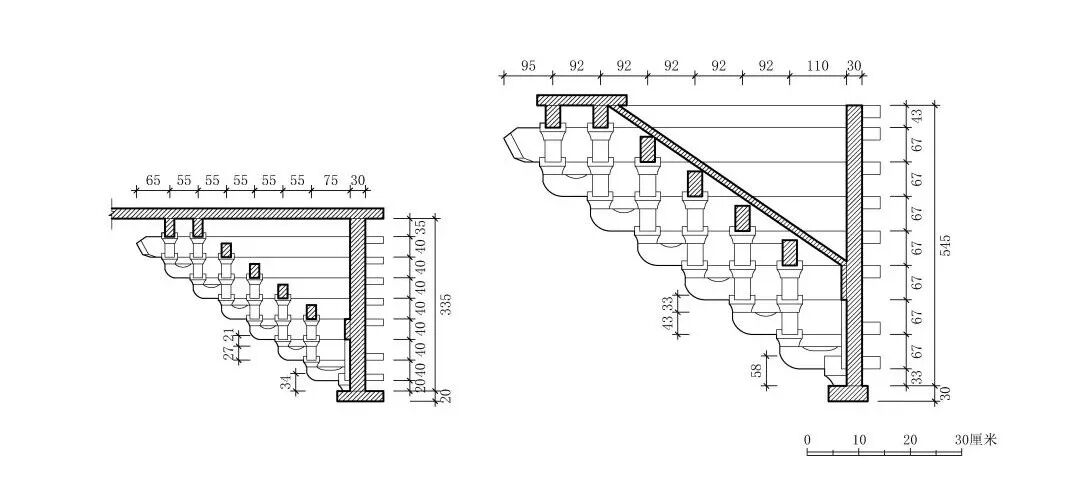

永乐宫三清殿明间外槽藻井斗栱大样 圆井层（左） 方井层（右）

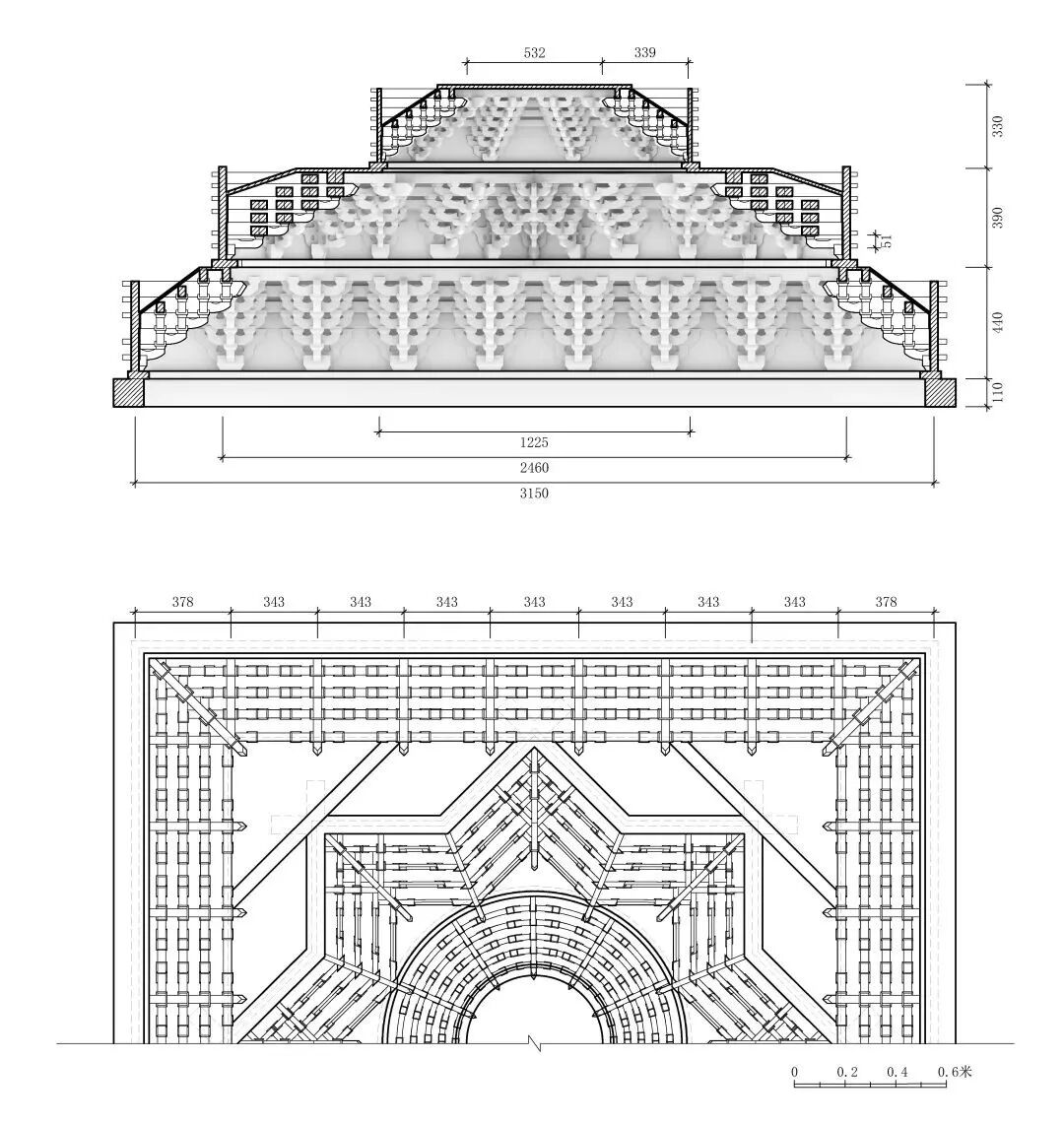

永乐宫三清殿明间内槽藻井剖面、仰视平面

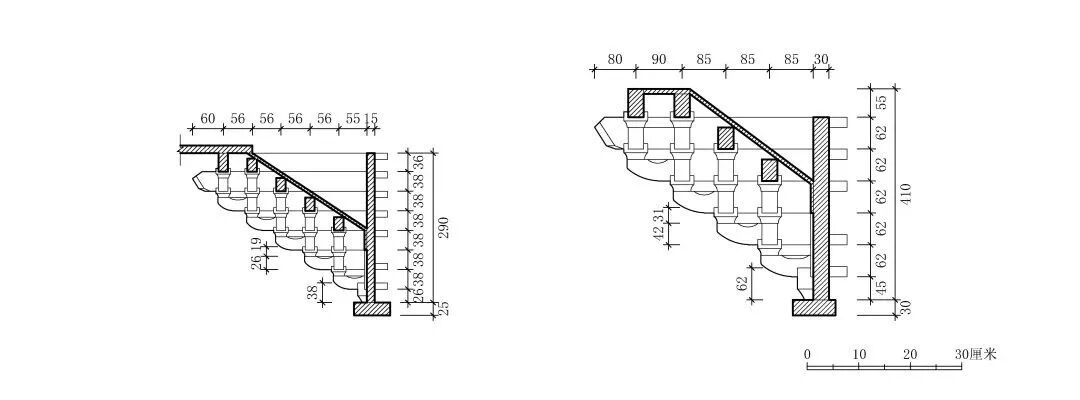

永乐宫三清殿明间内槽藻井斗栱大样 圆井层（左） 方井层（右）
永乐宫三清殿次间外槽藻井剖面、仰视平面

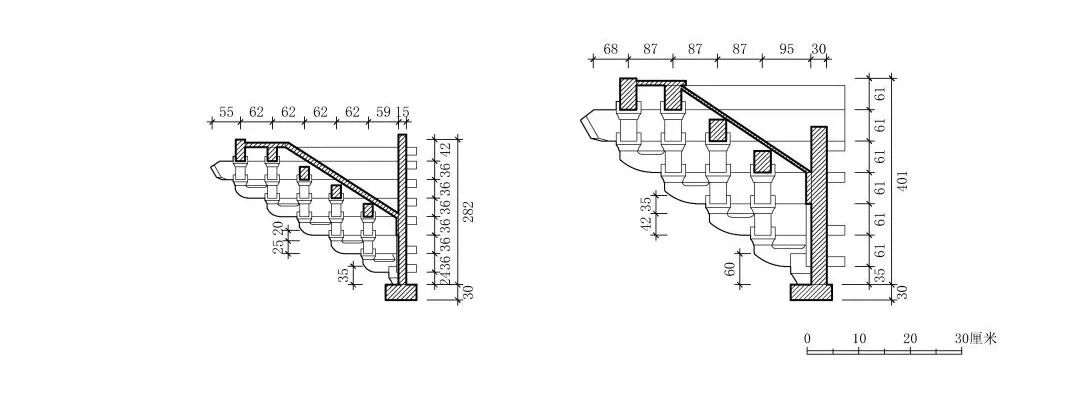

永乐宫三清殿次间外槽藻井斗栱大样 圆井层（左） 方井层（右）
永乐宫三清殿次间内槽藻井剖面、仰视平面
永乐宫三清殿次间内槽藻井斗栱大样 圆井层（左） 方井层（右）

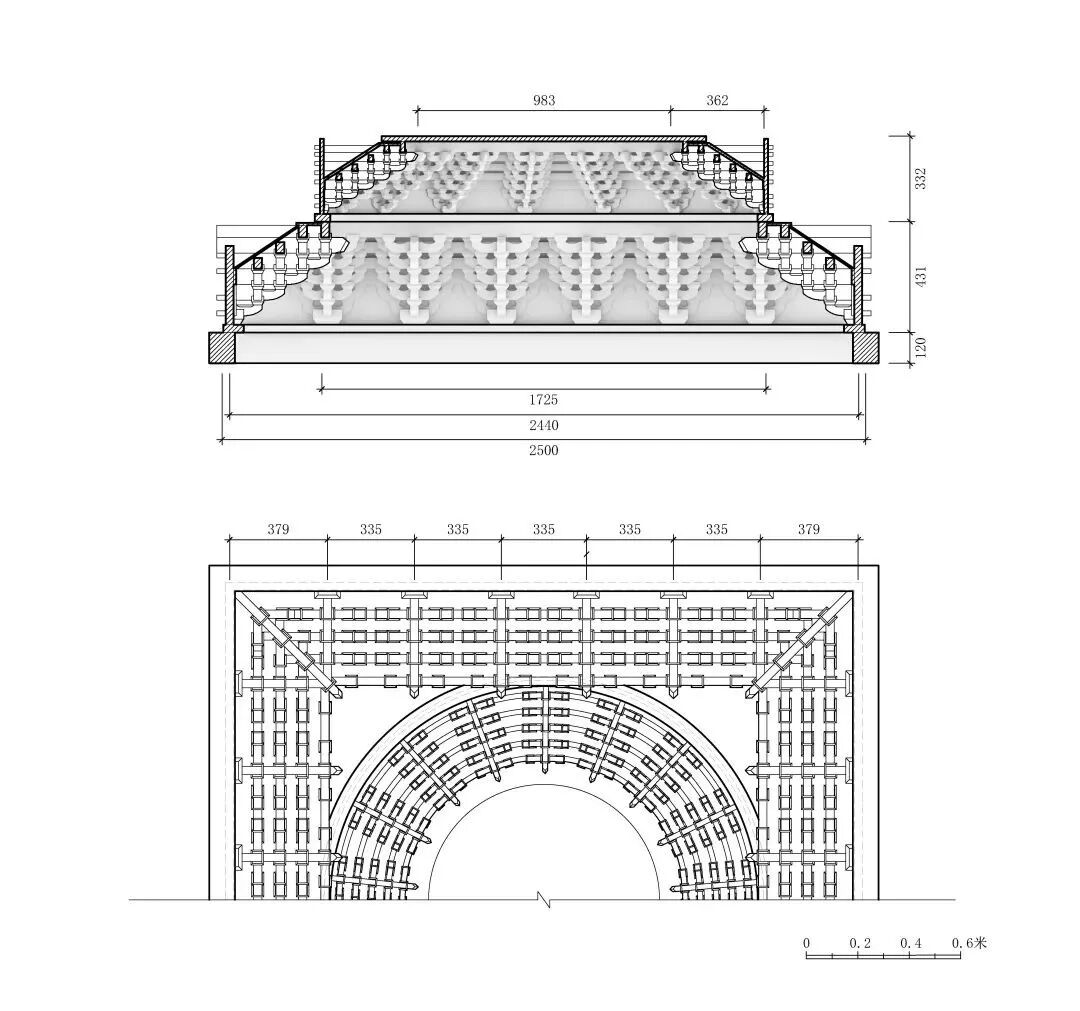

永乐宫纯阳殿外槽藻井剖面、仰视平面
永乐宫纯阳殿外槽藻井斗栱大样 圆井层（左） 方井层（右）
永乐宫纯阳殿内槽藻井剖面、仰视平面

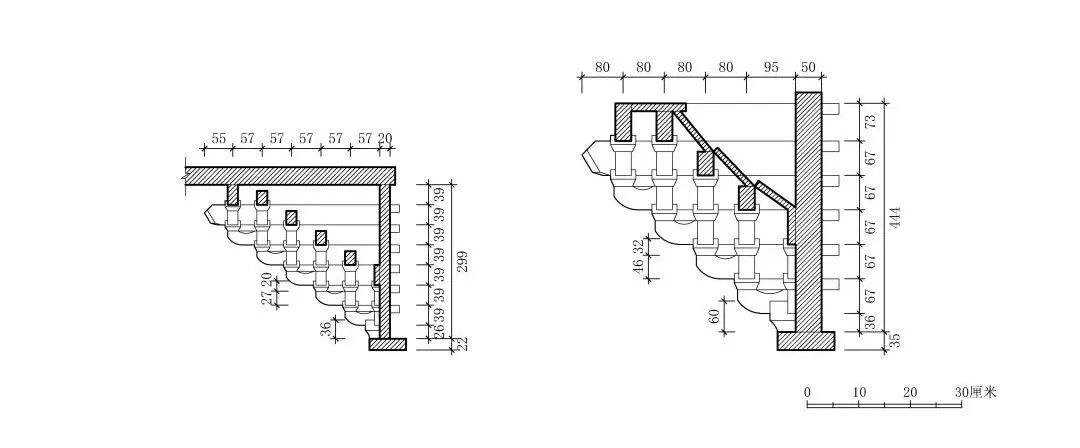

永乐宫纯阳殿内槽藻井斗栱大样 圆井层（左） 方井层（右）
