第八届“紫金奖·建筑及环境设计大赛”

铜奖作品【学生组】

作品编号 | B121-000887

作品名称 | 微观分形——城中村居住新解

设计机构 | 郑州大学

获奖人员 | 张子晗张亚楠

获奖情况 | 紫金奖铜奖、优秀作品奖（学生组）一等奖

◎ 作品视频

◎ 主创人员

主创人员（从左至右）：张子晗张亚楠

旮旯王村是郑州市中原区一个典型的城中村，居住空间狭小拥挤、基础设施不完备、交通拥挤、功能布局混乱，居民生活质量和空间利用效率均较低。在不影响居民生活的前提下，如何通过社区的微改造、微更新实现社区空间资源最大化利用和绿色可持续发展？我们以旮旯王村作为设计基地，开展了社区更新改造的探索。

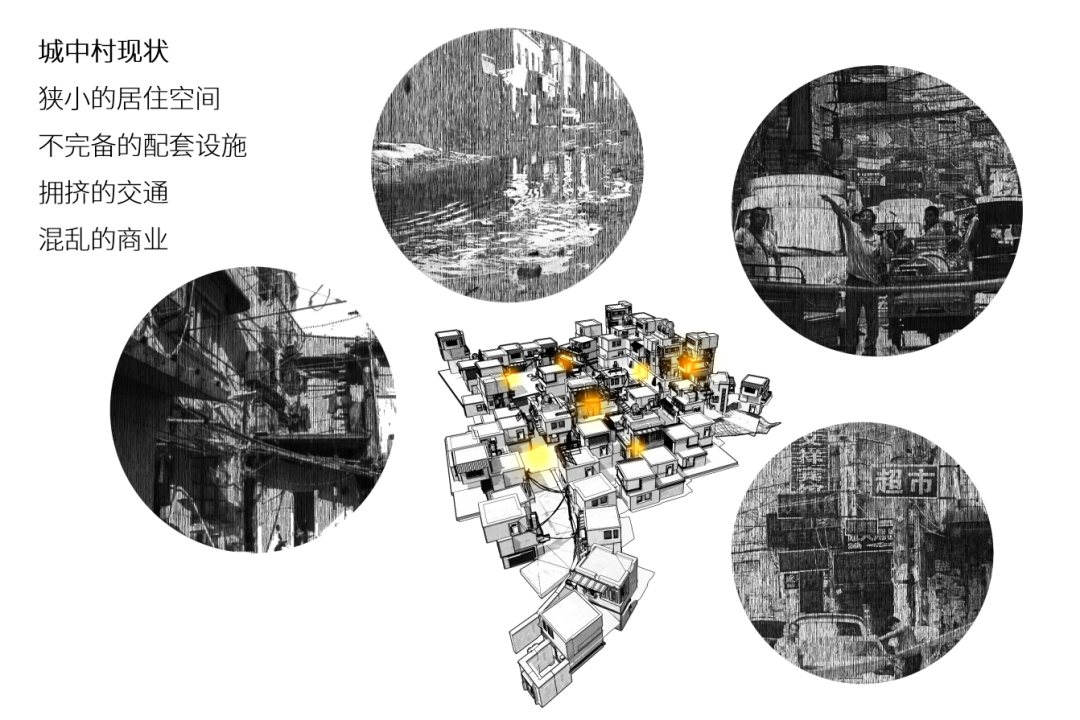

设计场地现状

合理运用城市分形理论是提升城市空间效率的有效路径之一。“分形”是非线性科学中的一个重要概念，它以“自相似”与“迭代”为主要特征。城市空间、建筑普遍存在着分形现象，即可由多个不同层次、形状相似的单元共同组成，并“迭代”成为一个更大的整体。

城市分形概念示意图

方案基于分形理论，采用装配式与模块化的设计方式，将建筑与社区的功能空间进行整体规划：将“L”形体块搭建成住宅单元，同一层互不相通，在疫情状态下可以减少住户接触。钢结构框架和楼板组成富有变化的多米诺系统。住宅单元每四层形成一个公共平台，和景观单元相连，共同构成住区的公共空间。

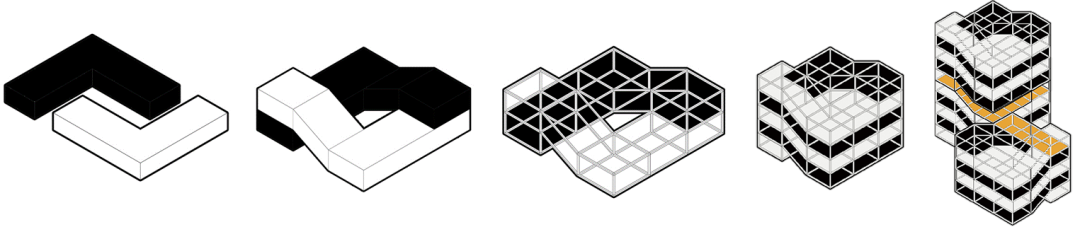

两个“L”形体块互相搭接置入框架结构

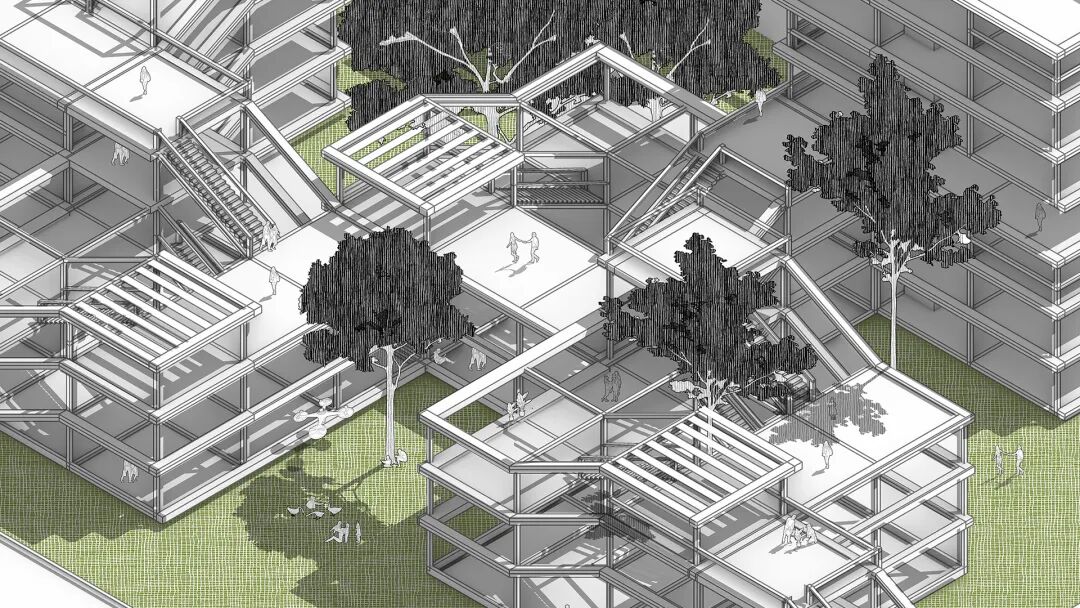

住区公共空间整合示意图

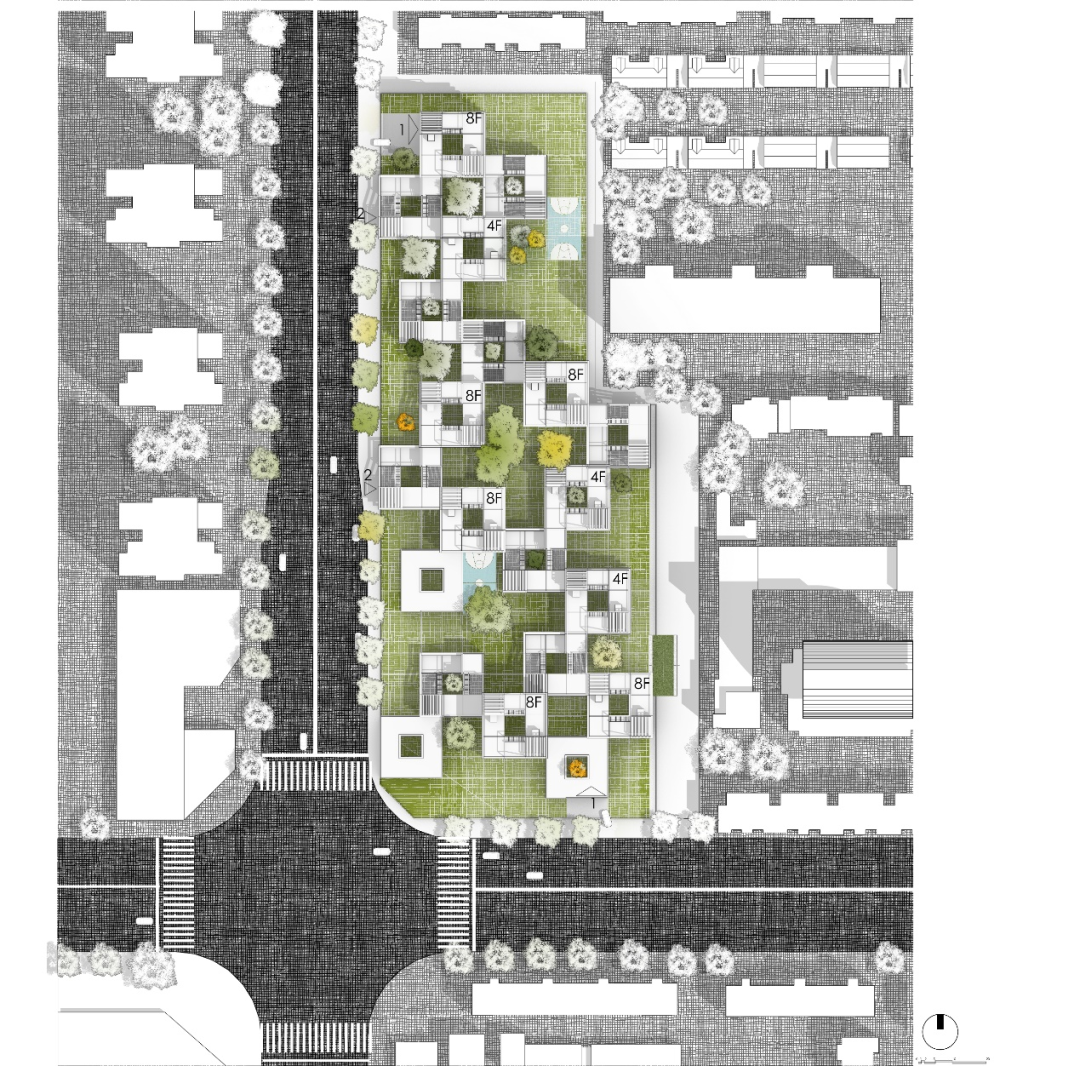

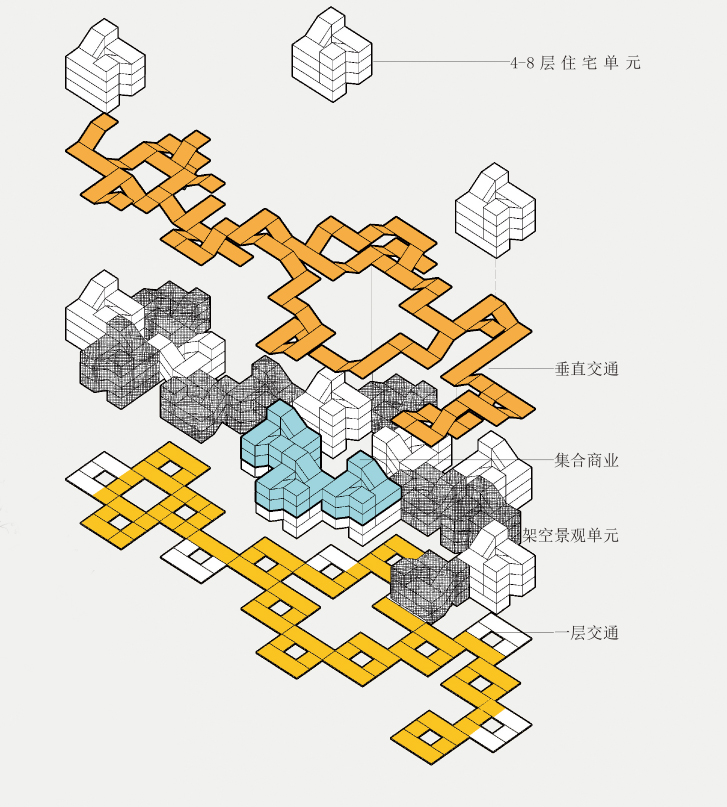

社区整体空间布局示意图

设计将分形理论与社区更新改造相融合，通过模块化、装配式的设计建造方式推动各类资源合理配置，不仅有利于提高施工效率，也可根据不同阶段人群的需求变化，构建灵活弹性的社区单元组合类型和住区户型单元，从源头上减少拆建过程的资源消耗和碳排放，为绿色社区发展提供了可借鉴的路径思考。

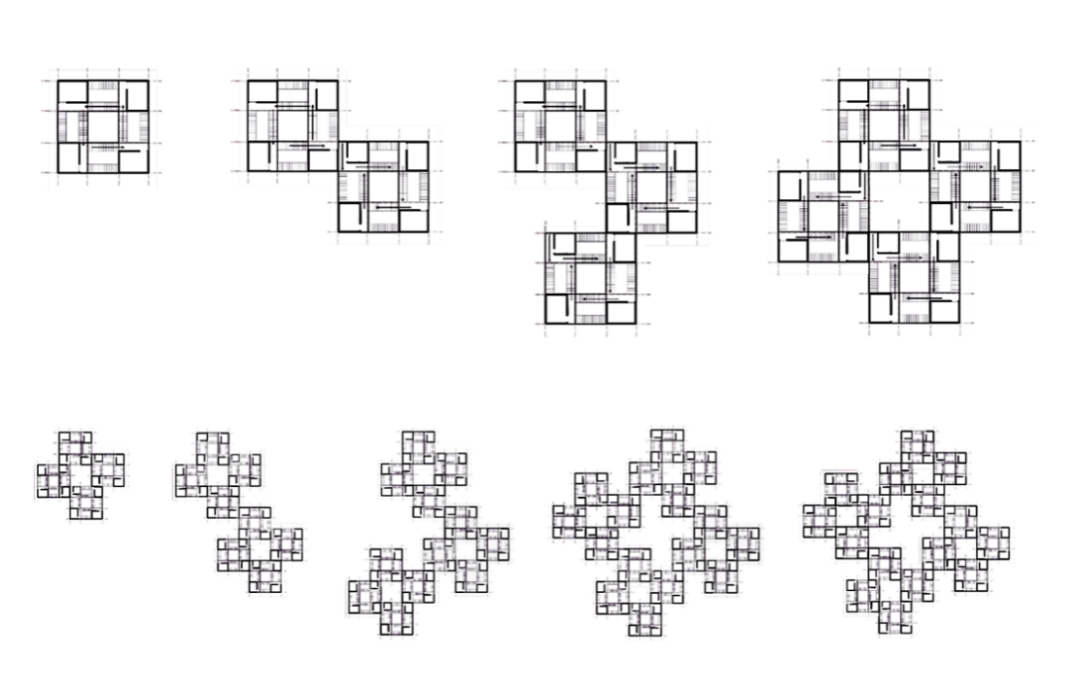

社区标准层的所有组合方式

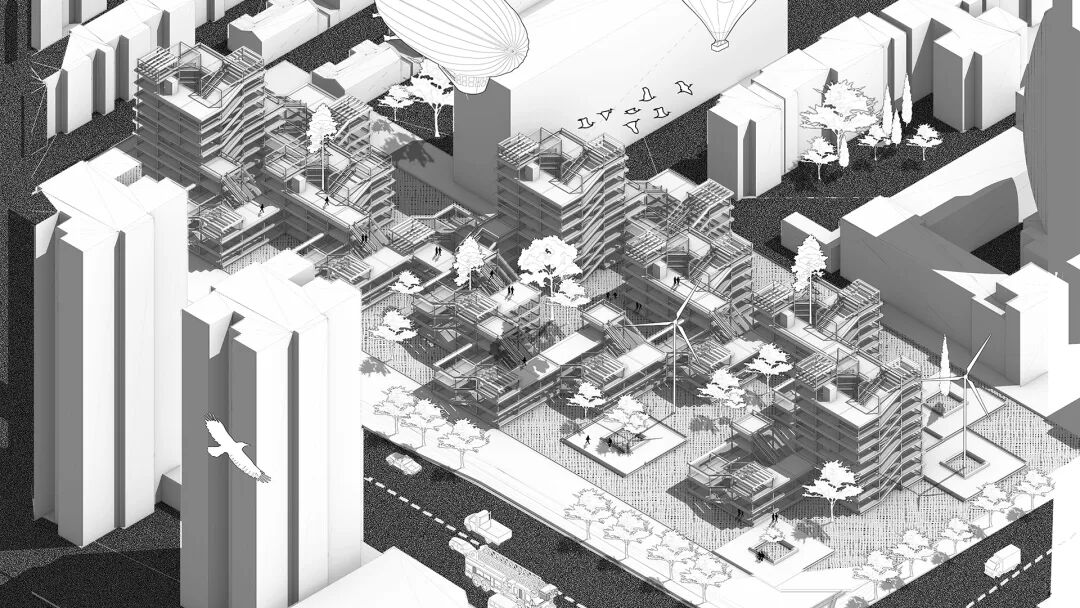

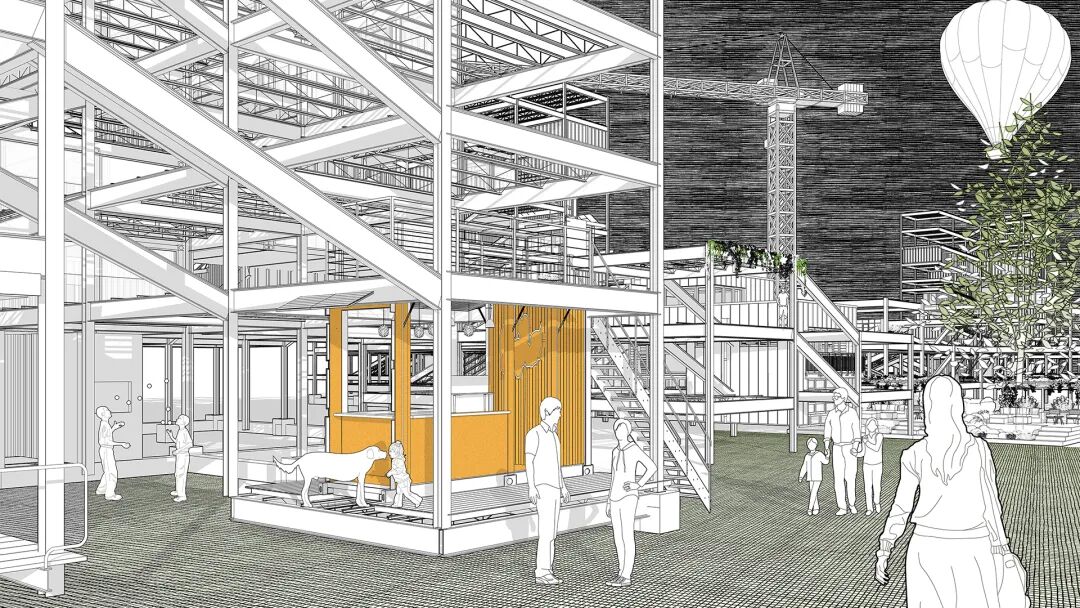

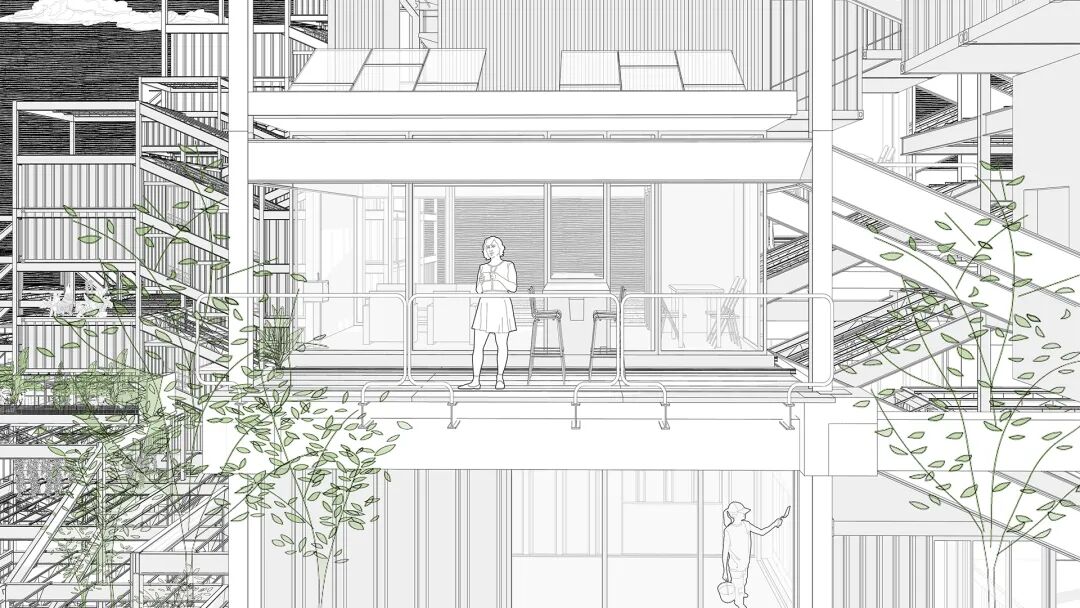

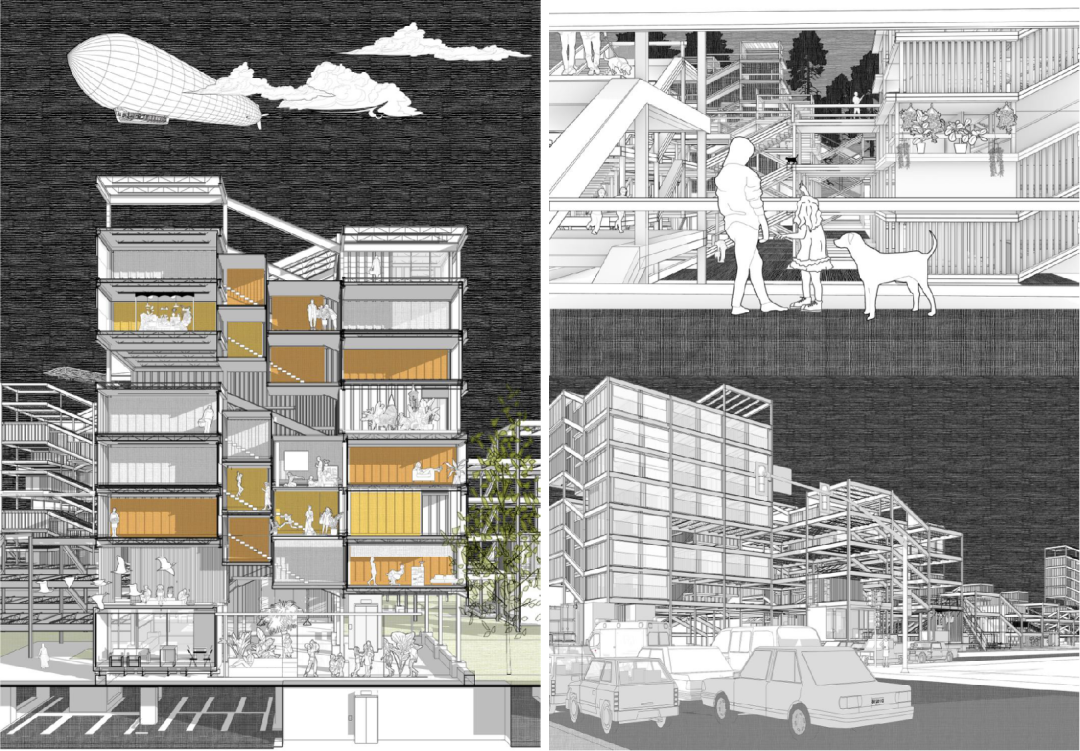

方案效果图

主创团队作品自述

方案设计理念来自“分形”理论，请简述其对城市绿色低碳发展的作用。

张子晗

分形通常被定义为“复杂的形体或零碎的几何形状，可以被分成多个部分，且每一部分都是整体形状的缩小版”，具有“自相似”的性质，是研究复杂性与多样性客观事物的常用理论。城市是一个复杂形体，运用分形理论可将它分解成多个有规律可循的形体。分形之后的单个形体单元，通过模块化、装配式等现代技术相结合，形成了新的建造模式和新的生活方式，对推动绿色建造和全社会资源能源集约利用具有积极的意义。

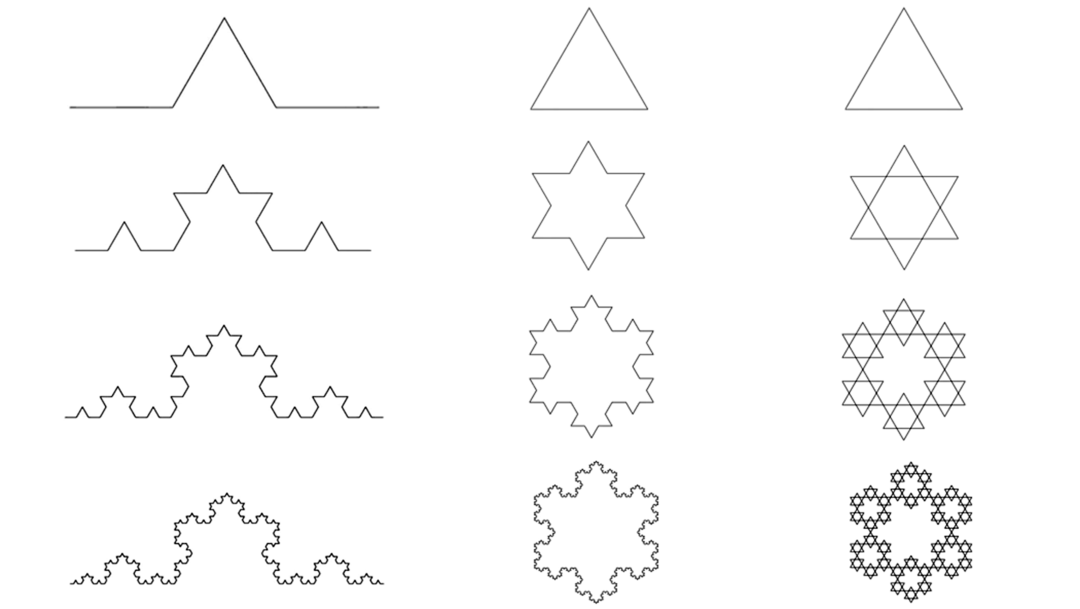

分形理论的自相似与迭代性示意图

方案如何运用模块化设计理念，实现弹性组合？

张亚楠

首先，方案将两个“L”形体块互相连接形成若干个独立单元。其次，方案设计了6m×6m×3m和3m×3m×3m两种尺寸的预制模块，模块之间有1.5m的半层高差。结合标准尺寸的楼梯，每个单元都可以快速装配。同时，预制模块还可以根据居民的需求，拼装成各种面积的户型并承载不同的功能。各单元间的空间视线相通但并不相连，并在单元中心区设计景观绿化天井和交通换乘设施。

户型的组合变化示意

为适应家庭人口变化趋势，我们设计了可生长的户型单元供社区人群选择，如下图的楼层单元由一个54平方米、两个72平方米、一个90平方米的三种户型组成。90平方米的户型由2个36平方米和1个18平方米的预制模块组成，有两个卧室和两个卫生间，可以满足两代人的生活需要。未来如果家庭人口减少（如子女独立生活），其中一个36平方米的模块可以拆除或改为其他的功能空间单元。

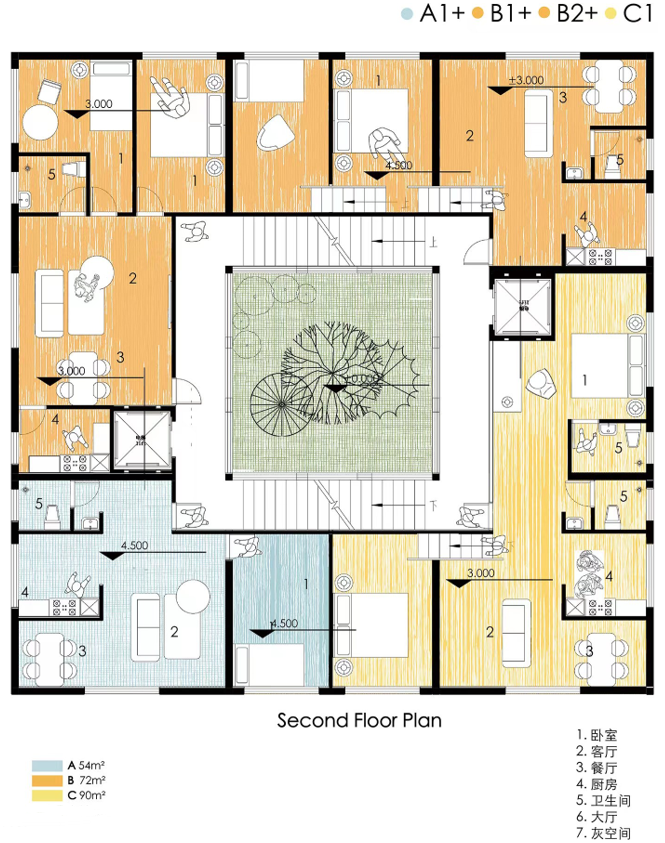

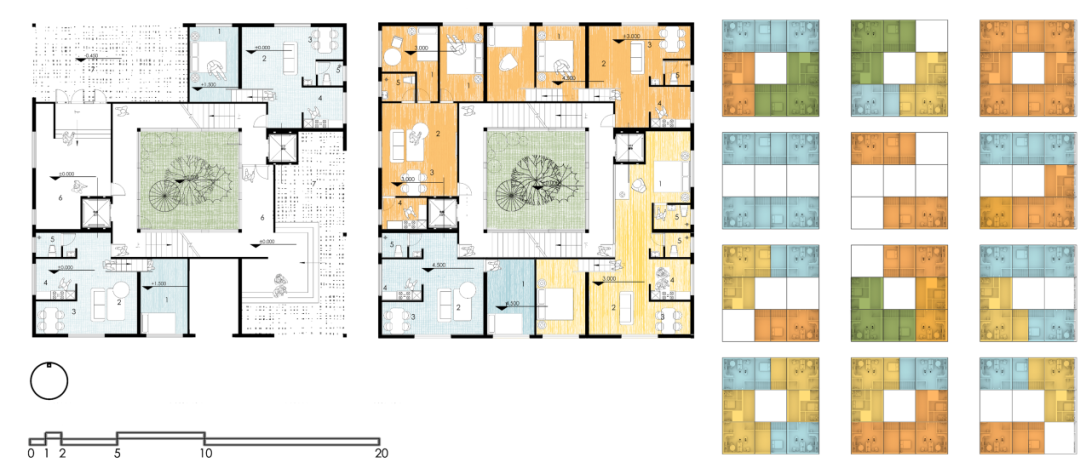

户型平面图

决赛现场花絮

相西如

江苏省城市规划设计研究院

有限公司顾问副总工程师

作品利用“分形”自相似和迭代性的特性，通过钢结构框架和丰富的空间组合，形成纵横都可重组、延伸、生长的多变空间，赋予了社区弹性发展的可能。建筑形式上利用分形理论对传统设计模式进行突破，让建筑成为自相似、可迭代的组合零件与基本模块的聚合体，将各模块资源合理调配，从源头上减少了拆建带来的重复消耗。设计对于当前的城中村改造，具有较好的启发性与一定的现实意义。

（作品内容及图片由设计团队提供）
