从事室内设计专业，学习施工图，没有一定的理论支撑去绘制图纸，一般情况下都会画不好的。
常常会出现：眼睛：马冬梅，手：什么冬梅？
就拿老师课堂上讲过的专业术语（详图、大样图、层高标高、一米线等），你还记得几个?又懂得几个?
作为设计师最痛苦的就是，明明认识这个词，但不知道怎么用？或者出现在图纸上不明白真正的意思。
今天小编就给大家普及一些最常见、最实用的知识点，帮助大家在工作中解决问题。
1、详图、节点图、剖面图、大样图是什么?
听了这4个词是不是已经都蒙住了？他们到底是不是一张图纸的表达?
其实详图、节点图是一个大范围的统称，所表达的内容都是节点图纸。
为啥会有不同的叫法？其实是因为它们会根据不同公司、不同地域有不同，叫法不一样。
剖面图是指无需再详细描述平立面，剖切开直接绘制节点内容就可描述清晰的图纸。

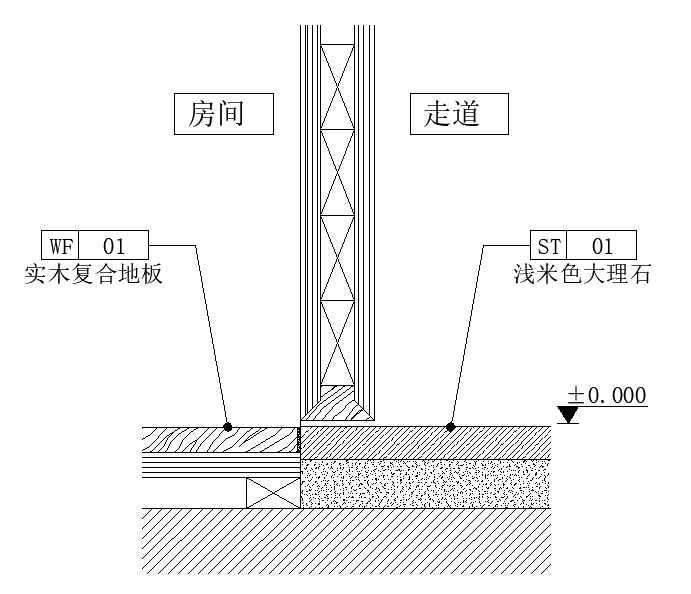

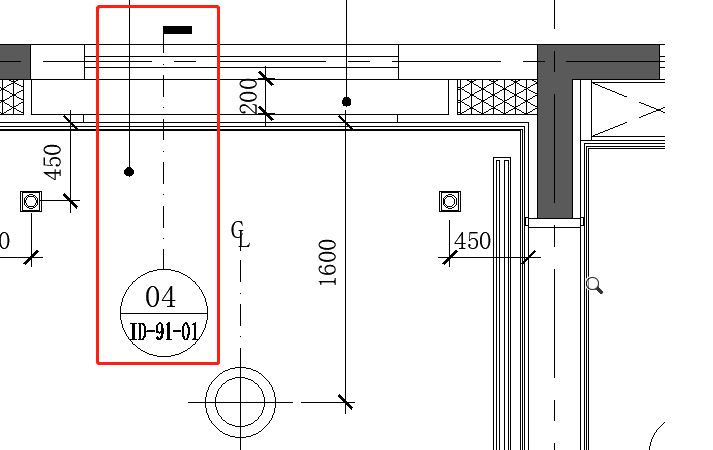

剖面图在施工图中，像天花造型、地坪造型只需要在相应的地方进行剖切，再在节点图中进行表达即可，这样就能很清晰表达造型的关系。
△天花布置图
△天花节点图
△地坪布置图
△地坪节点图

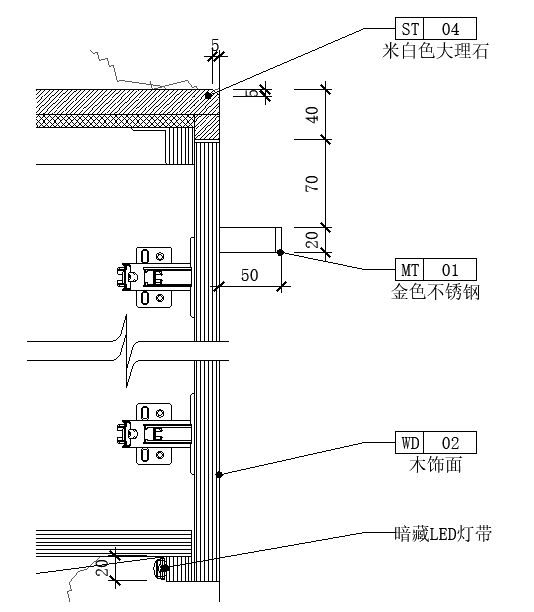

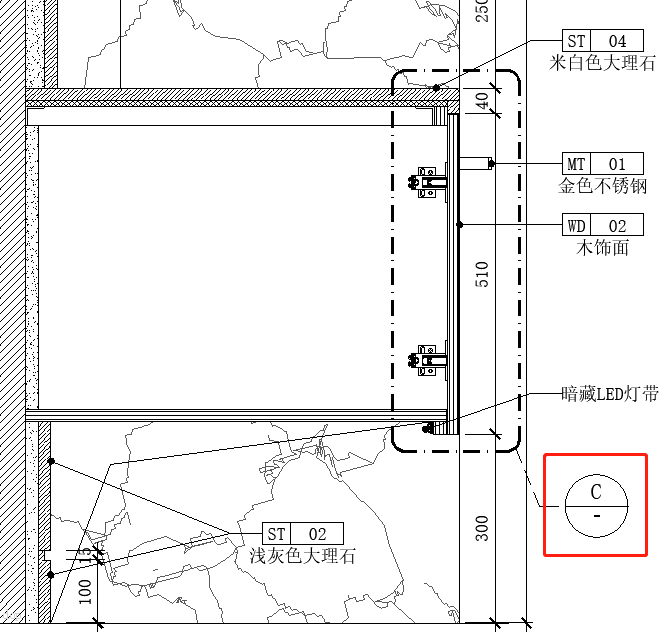

大样图是在剖面图上，对某一块位置，需要进行比例的放大表达出更详细的细节。

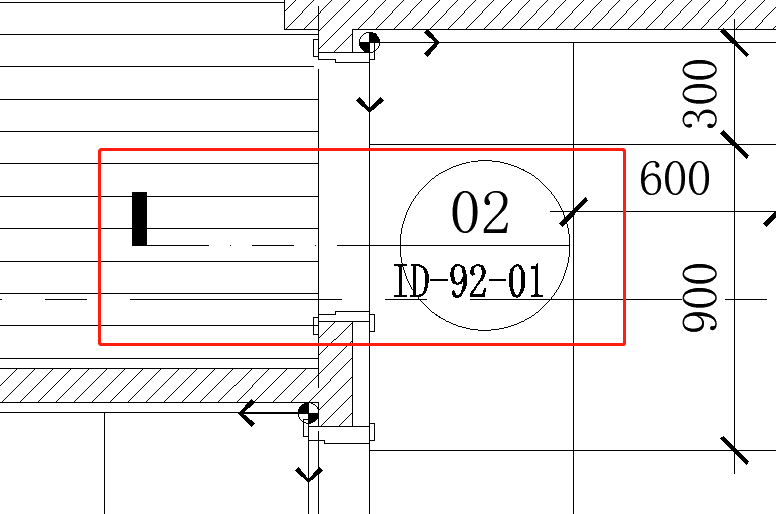

上图可以看出来剖面图上，索引对柜门需要进行单独的放大表达，同时比例要进行放大。
2、标高、层高
标高是建筑物的各个部分的高度，地面或建筑物上的一点和作为基准的水平面之间的垂直距离。
层高则是指上下两层楼面（或地面至楼面）结构标高之间的垂直距离。其中，最上一层的层高是其楼面至屋面（最低处）结构标高之间的垂直距离。
一张图来表达层高标高，红色圈住的是层高，蓝色圈住的是每一层的标高，大家是不是很清晰知道这2者之间的区别了。
3、1米线是什么?
那首先什么是1米线?

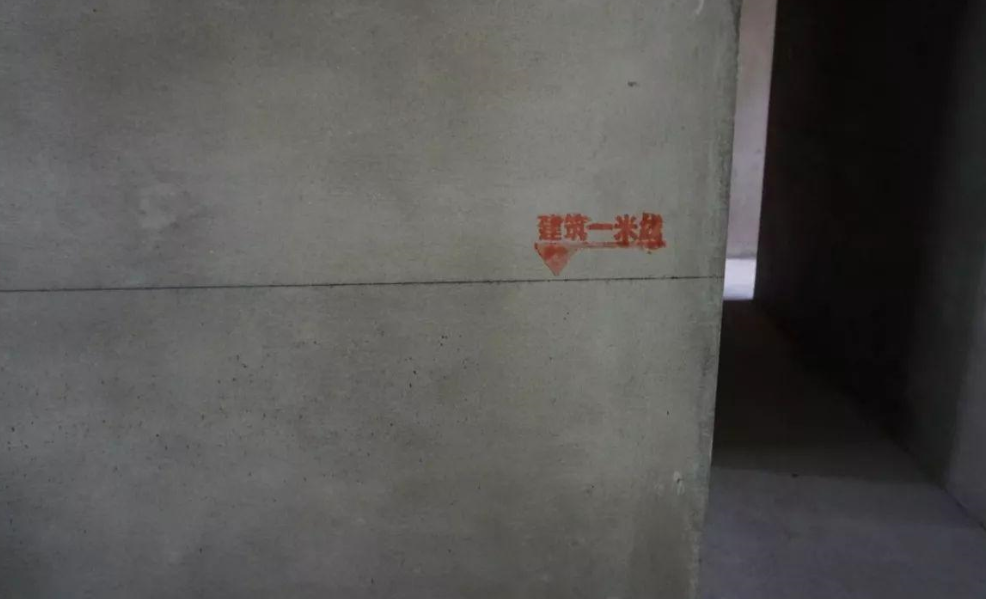

在土建施工图完成后，需要在室内确定地面最终的完成高度，该高度由主体结构地面上浇注混凝土地坪来调节高度，其地坪的高度由墙上的一米线控制。
地坪浇注完后是在同一平面上，这个完成面到墙面上弹的一米线的距离为一米。
一米线也是现场施工放线的一个重要参考标准线，每个空间要想按设计标高进行施工就必须有一个统一的标高线来控制，它可以确定地面存在的高度差、确定门窗高度、插座高度、造型高度等等。
在绘图过程遇到的一些基础专业名称就先讲到这了，在小伙伴们平时绘图当中，还有哪些名词是不理解的呢？欢迎在下方留言，我们会挑选一些给大家详细讲解一下。
