双层虚空的光线游戏 / Link-Arc事务所

"

双层虚空的光线游戏


项目名称：华润集团档案馆

建筑师：Link-Arc事务所

建筑地点：惠州

建筑面积：9000平方米

建成年份：2018



设计光，将建筑与山海之景相映成趣，体现山海的起承转合。

传递光，将光线由一个虚空流向另一个虚空，在光的剖面上创造双层虚空。

界定光，营造光线的氛围质量感，突出砖的气质感。

突出光，将建筑每一细微之处描绘成一场光线的游戏。

虚空界定光的体积，实体衬托光的重量，材质突出光的纹理，建筑引入光线，光线在建筑中自由的起舞。

01

光的参照物：山海的起承转合






▲建筑外观

建筑位于惠州小径湾的山体上，东侧是住宅区，南侧与福斯特的华润大学毗邻而居，隔着大学，可以见海。



▲档案馆选址

在光的衡量尺度上，山是封闭的实体，在围合上阻隔光的进入；而海则是包容的开口，吸纳光线流入。建筑两侧的山与海将成为光线设计的重要参照点。



▲场地剖面研究



▲档案馆与山体

建筑设计之处选择了两个参照物，一是基地所座落的山体，并不高，所以露在山上的建筑尺度也要收敛，通过对山体的切削和平整，让山体与建筑“长”在一起。

一是是华润大学，档案馆既要一定的独立性，同时又要和规模更大的华润大学和谐共处。

因为建筑同时毗邻山海，因此植入山体中的档案馆其实拥有两个“主立面”。



▲山顶展厅入口

在西侧是山顶连接华润大学的低调入口，观者在山顶所见到的体量，只是建筑露在山上的二层展厅。此侧，光以隐蔽的姿态存在。



▲入口门厅

山顶的主入口被有意识地切割为一个相较独立的建筑体量，入口藏于体量下方，含而不露，唯有一条弧面转角引出的阴影，暗示其内部空间的重要性。封闭的外立面与入口出透出的室内灯火形成明暗对比。



▲建筑退台

在山体东侧，依山而建的建筑主体以层层退台的形式把档案库房隐入山体，一系列的折向坡道将山脚下的访客引向山顶。东北角建筑形体以一个充满力量的角度被切开，在扩展视觉张力的同时，也使得室内空间更多地对外打开。

档案馆为背山面海，但对于是否在靠山一侧完全闭塞而面海一侧全部引进日光一事，建筑师却认为需要有自身的态度。


▲功能分布示意图



▲公共展厅空间

进入档案馆，穿过首层门厅，尽端的展厅向着东北侧打开，斜向的屋面把视线控制在那里，空间很静，看的是山；只有步出室外，在平台上南望，才能释放看海的行为。在此行为动线上，对于光的体验实现了由抑至扬的过渡。



▲室外观景平台

光线的过渡能够带动体验心理的变化，随着听海、闻海，再望海视角的变化，观览的情绪也是在一系列欲扬先抑的动线之后才被“释放”——有限的海景这样便更显得珍贵。


02

光的剖面：双层虚空的对话




▲内部空间的虚空



只要有虚空，就会有光。光的传递便是由一个虚空流向另一个虚空。

档案馆建筑是在山体里挖出的空，而档案馆自己内部的空间是第二个层级的空。

如果说，山是自然造物的产物，需要脚步去丈量才能体验；那么外表节制的档案馆内部就是一座向内打开的丰富山体，要理解它的内部逻辑，只用用身体在其中穿越才能实现。



▲门厅空间

在两层虚空中，建筑要实现光的填充就要连通两个虚空。对此，建筑师设计了一条线性的“天光通廊”。



▲首层展览空间

通廊将首层空间与将二层的永久展厅、三层天台联系在了一起；通廊面向门厅的墙体被切开两个开洞，一个占角，一个占边。



▲天光通廊

上部的天光照射在内侧的釉面砖上，通过开洞折射进门厅空间，成为这个沉稳的室内基调中唯一跳脱的亮色；在与空间里不同层次的灰产生色相与纯度的对比的同时，也暗示着通向二层的重要流线。

通过它，直上三层天台，回头一望，空间的经验就在意识中被建立起来，光线的层次也得以构成。


03

光的重量：砖的气质




▲建筑西南拐角

同样的光线映射在不同的材质上能产生不同的视觉效果。为了营造光线氛围的重量感，建筑采用砖作为主要材质。

砖是一种朴素的自然材料，较为符合档案馆的气质。参照华润大学采用的烧制红色陶砖，档案馆采用了更质朴、淡雅的灰砖。



▲建筑西侧立面

砖幕墙既符合现代建筑的大尺度要求，传统的砖与砖之间的砌筑方式，也暗示了一种基本的受力关系，可以表达“重”。盛放在砖墙间的光也便随之具有了重量感。



▲建筑外观

建筑师希望这是一个有重量的房子。砖体现重量的关键在于体量，而体量往往表现在转角角部的处理。通常一个灵动的房子，各个界面与场地的关系都是很灵动的——往往在一个立面上看起来很“重”，另一个立面又会很“轻”，起承转合之间，靠的就是转角角部处理。



▲大厅内部

砖喜欢阳角和钝角，所以一个大砖房子可以是由许许多多的小砖盒子组成。



▲室内空腔

室内空间所出现阳角或者“正形”，其实是一种把内部空间“外翻”的行为，模糊了内与外的概念；或者也可以说是在一个“大砖块”里挖走许多小盒子，随之产生一系列的空腔。



▲自然光穿行



强烈的自然光沿着各自的通道在建筑中穿行徜徉，给建筑内部带来生机，并不断提示着室外的自然存在。




04

光的图案：细碎的天地



▲转角砖

档案馆的外墙灰砖，朴素而敏感，可以在每块砖上读出它烧制成型的微妙过程。面对光线，每一块砖也都会形成一方独特的光影天地。



▲砖墙立面

砖从土地转化而来，与山体之间带着天然的血缘——在其他材料上是找不到这个亲密联系的。在设计的过程中，砌筑方式的变化，也使得“墙”的概念变得更为丰富，空间得以相互渗透。



▲砖墙营造的光影

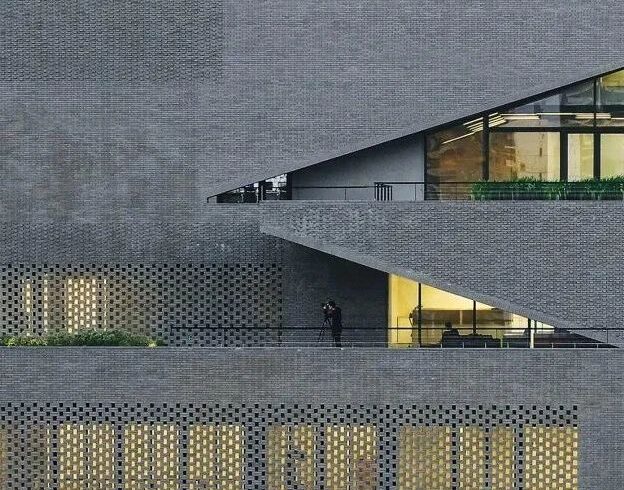

外立面上，除了平砖幕墙，两种其他的砖墙肌理也出现在外立面上。突出砖的立面部分展现出更强烈的光影效果和立体感；镂空砖幕墙使阳光投入室内，保持建筑的平整的外观的同时，也让室内拥有向外的视野。



▲投射在砖上的光影

天光楼梯一侧的釉面砖采用了在火山岩上布置釉面，流淌在火山岩孔洞中的釉面每块都有不同的肌理，而烧制的过程引入的手工痕迹，也更好地记录了阳光在建筑外墙上的流动。这一切都让建筑更好地与土地，与历史，与工艺对话。


05

建筑图纸



▲场地平面图





▲首层平面图



▲二层平面图



▲七层平面图



▲八层平面图



▲剖面图
