在高楼林立的都市大厦当中，拿起手机随手就能拍出很美的建筑构图，在这些好看的照片背后，设计师或许会有些职业性的思考，我们的室内装修是如何给建筑幕墙收口的？
再细化一步说：装饰结构地面到幕墙处是如何衔接的？这里就涉及到了幕墙和室内不同专业的交接问题。
由于幕墙涉及到的结构比较多，很多人可能一开始看专业的幕墙图纸都有些费劲，今天我们将根据以下3点，逐步解析幕墙结构与装饰地面的处理方式：
1、读懂幕墙结构
2、地台与幕墙收口要点
3、相关案例图纸解析
幕墙结构（读懂幕墙图纸）

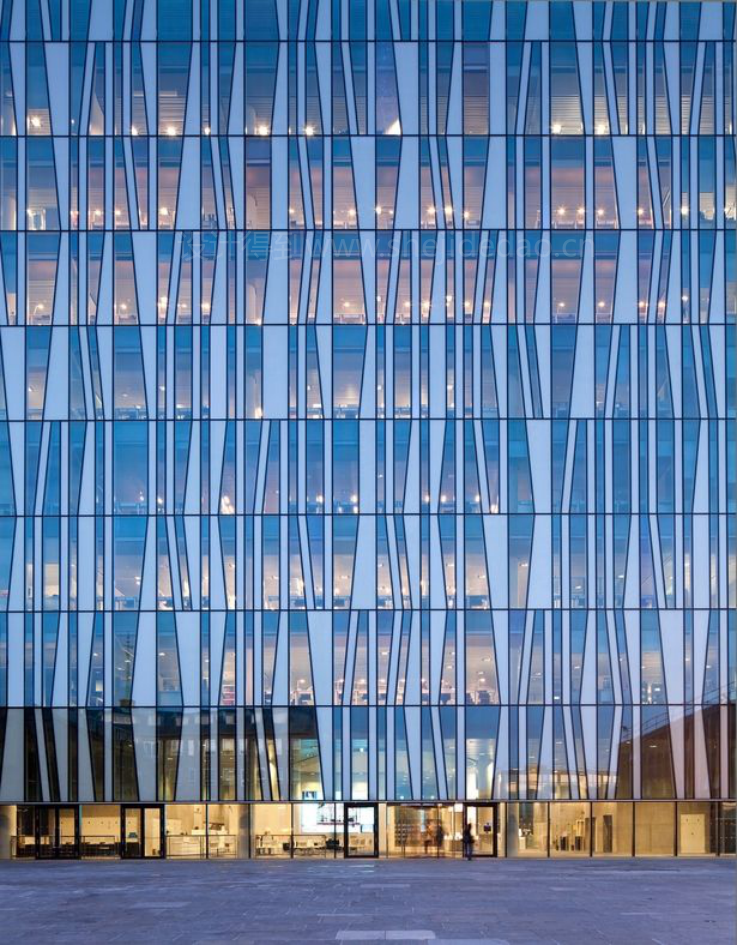

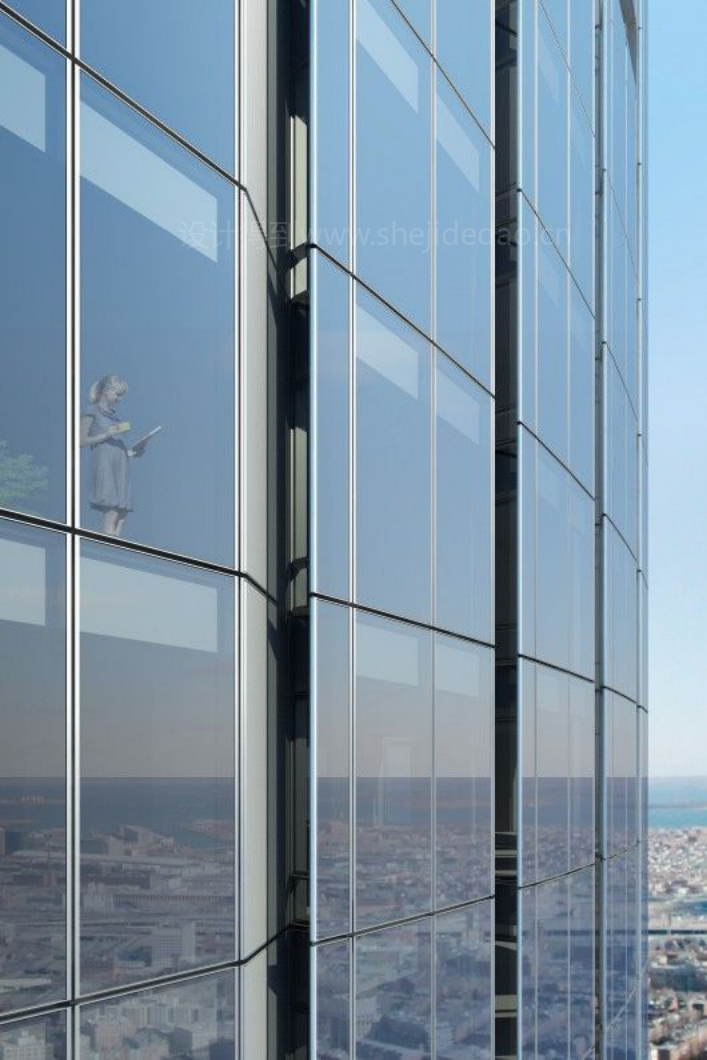

1、精巧美观的建筑外形
▽以下图片来源网络

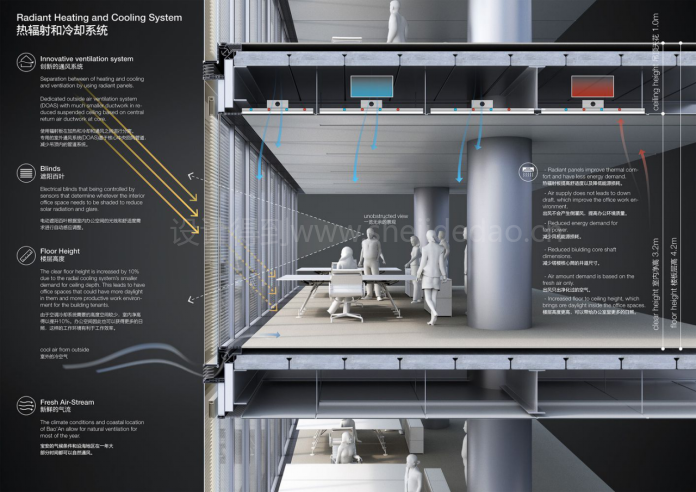

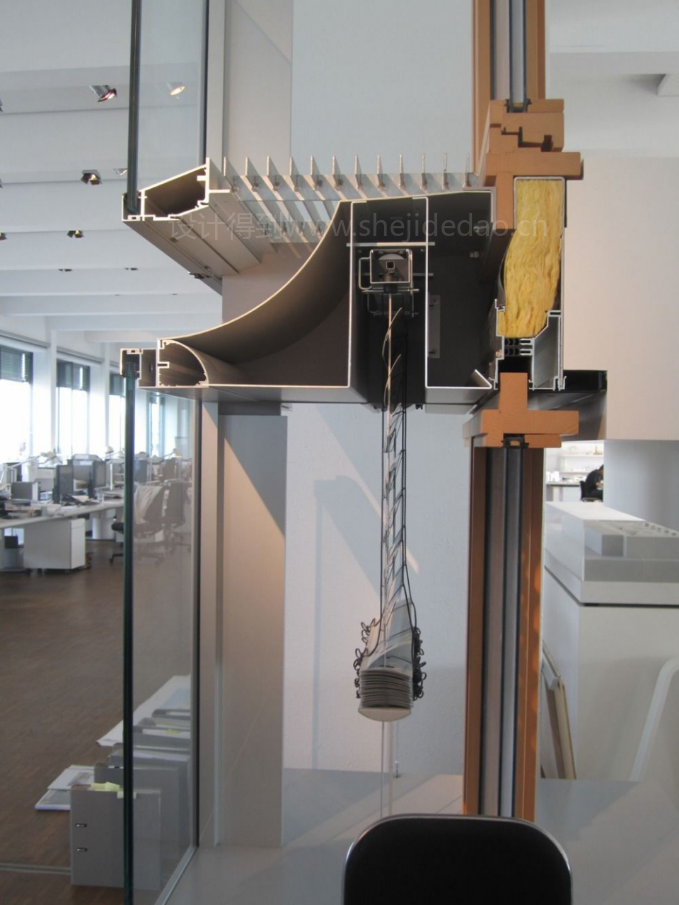

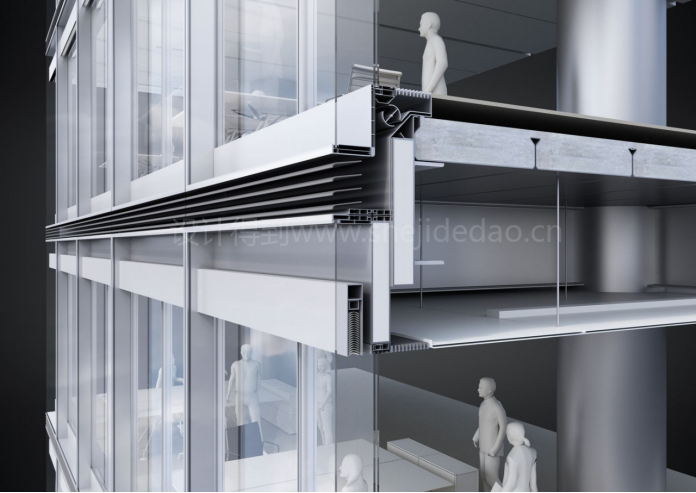

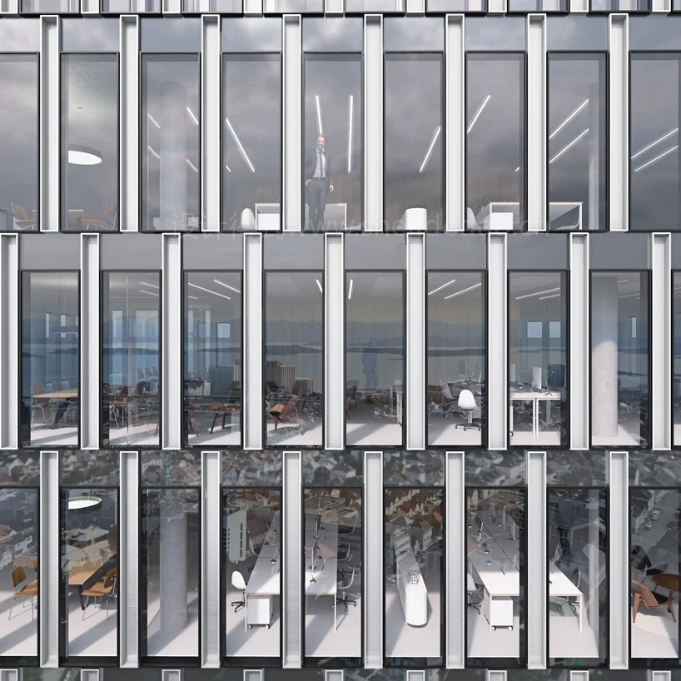

2、在简洁优美的建筑表皮之下，隐藏着不一样的内部结构：

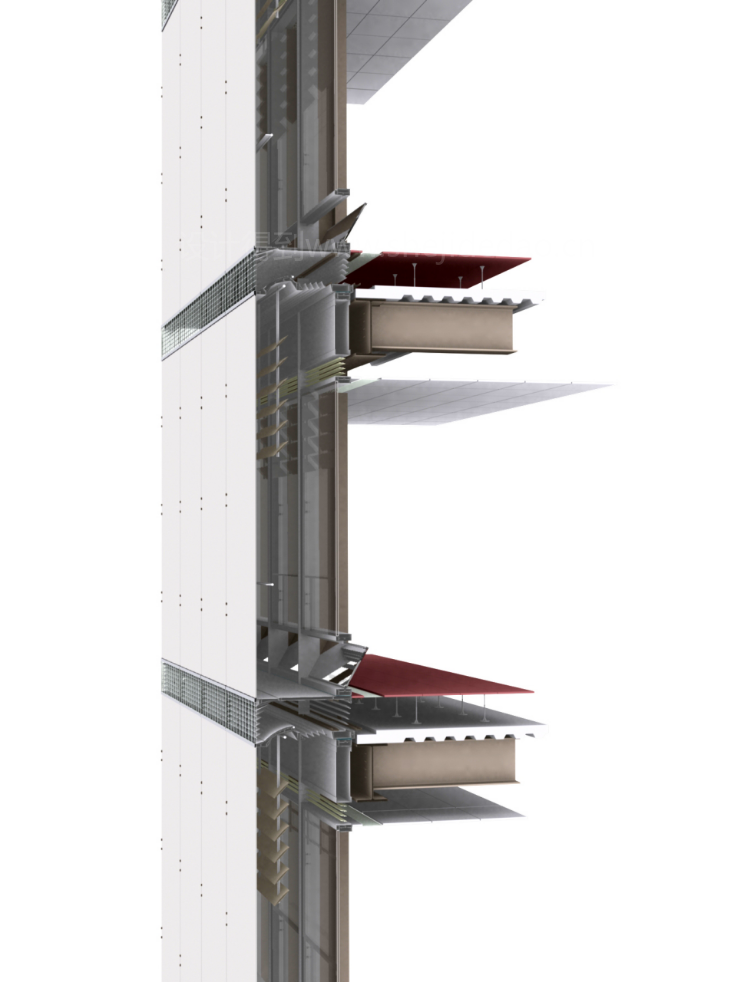

△source：google.cn

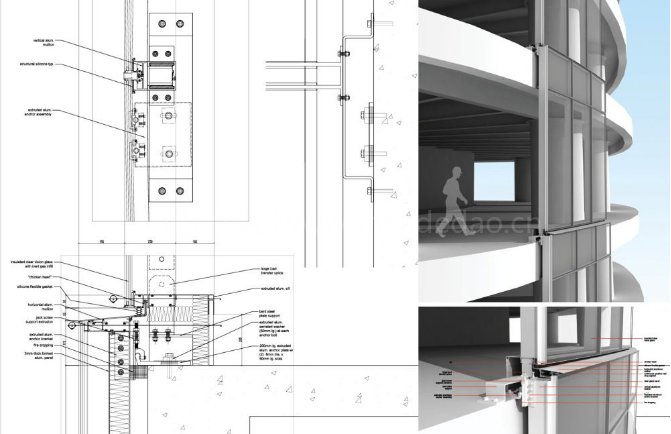

3、从上图我们可以看出幕墙结构的复杂性，涉及到结构和安全等一系列问题，因此需要专业的幕墙单位来深化。
但也不要一下子就被吓倒，接下来将会以最直观的方式来理解幕墙结构，抓紧关键点和原理将事半功倍，话不多说直接上图。

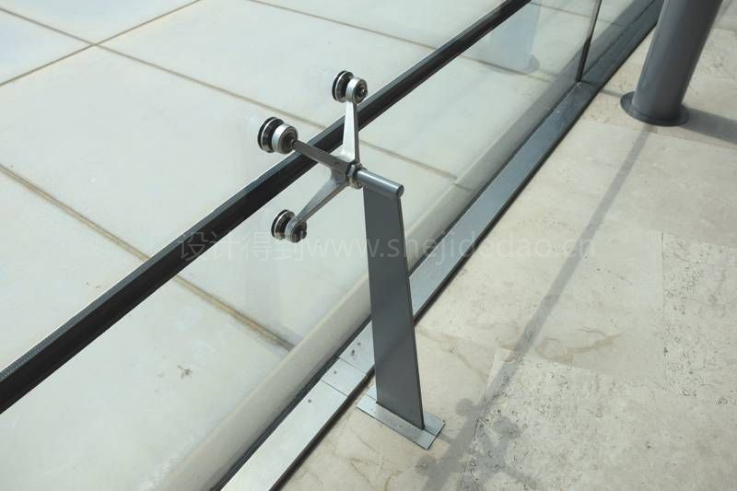

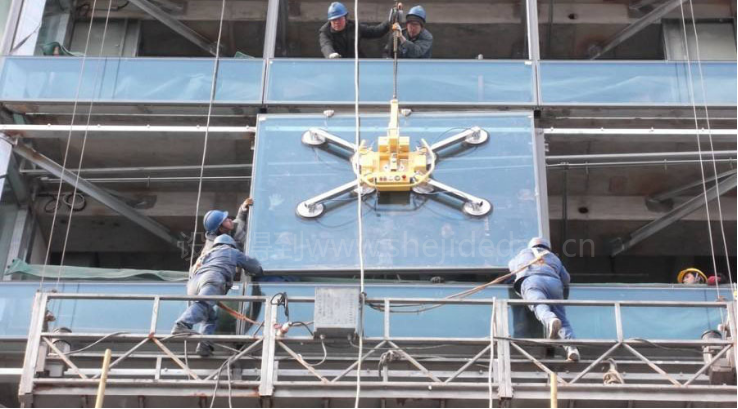

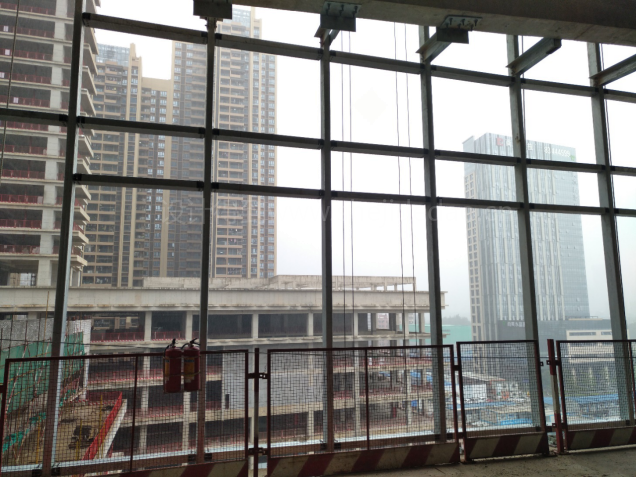

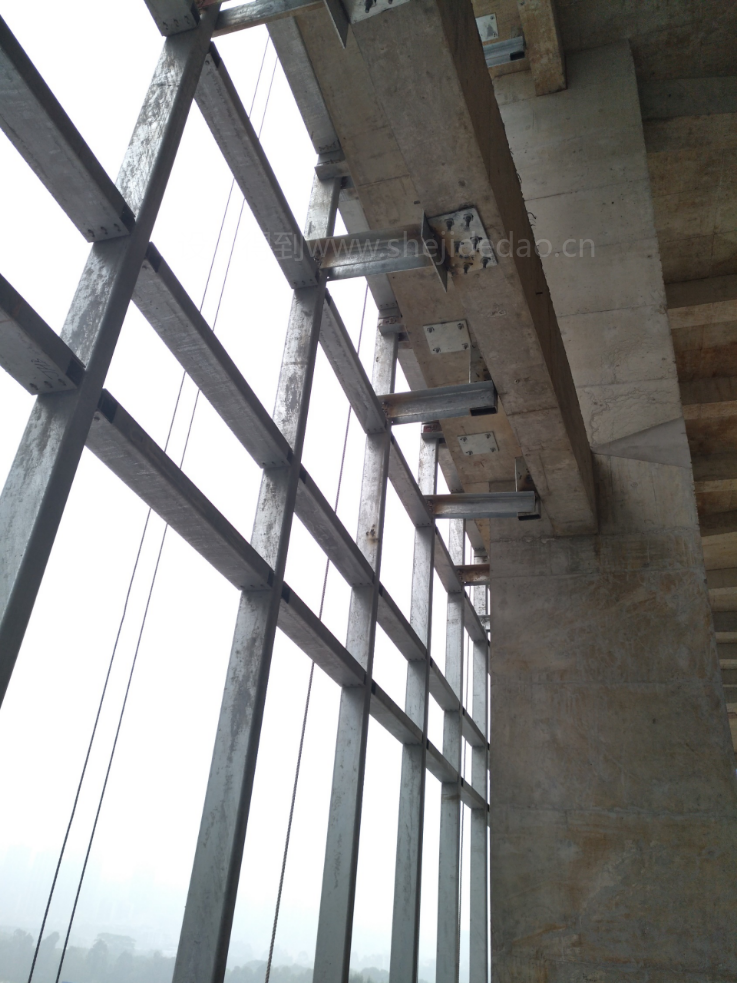

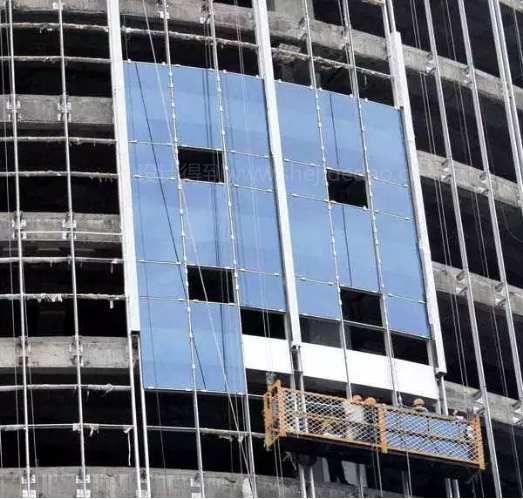

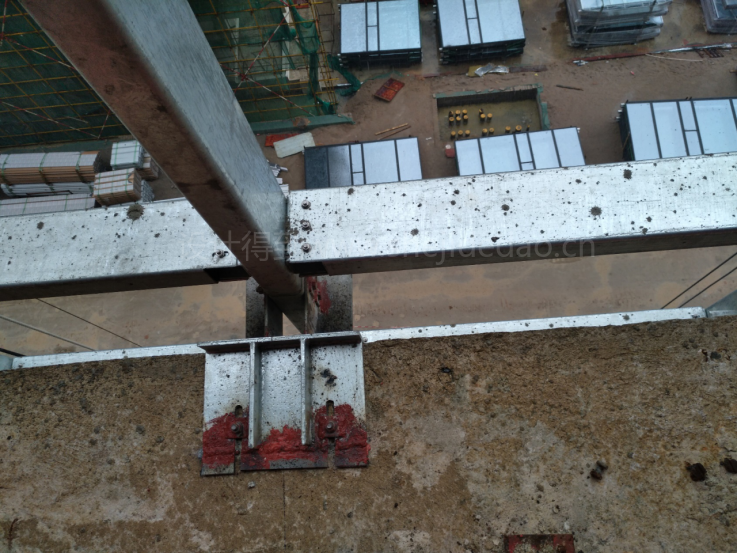

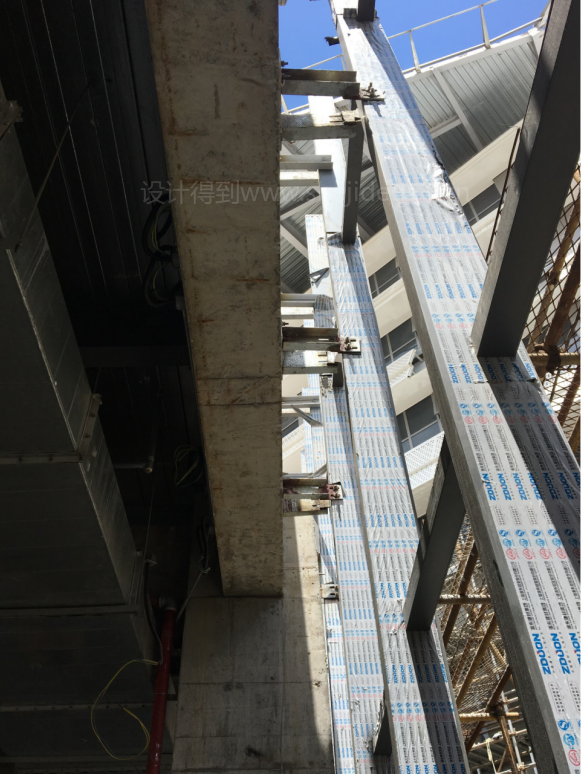

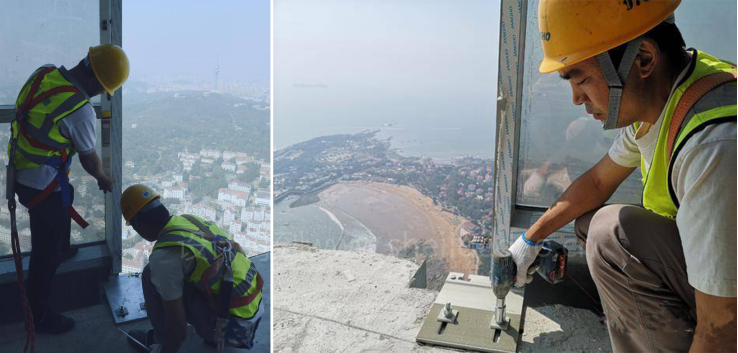

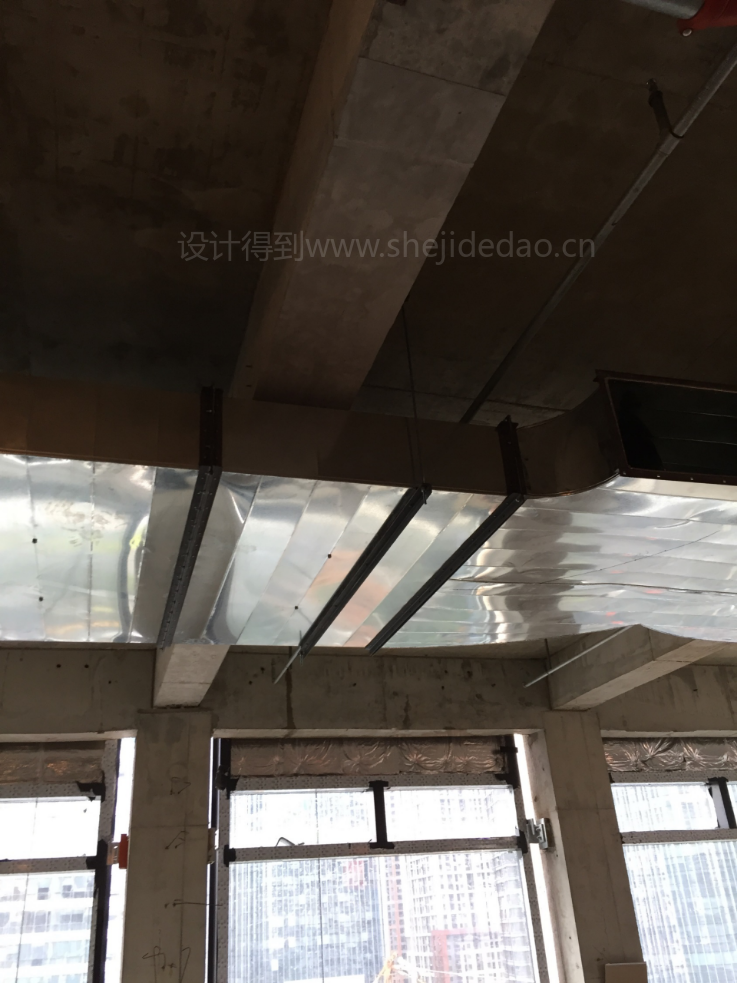

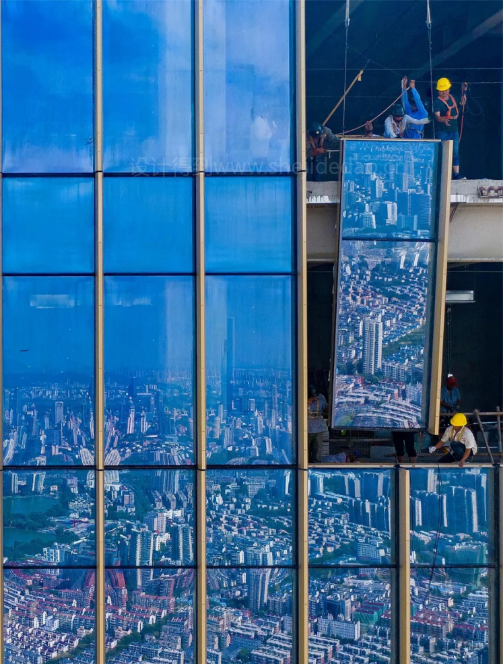

▽施工现场照片

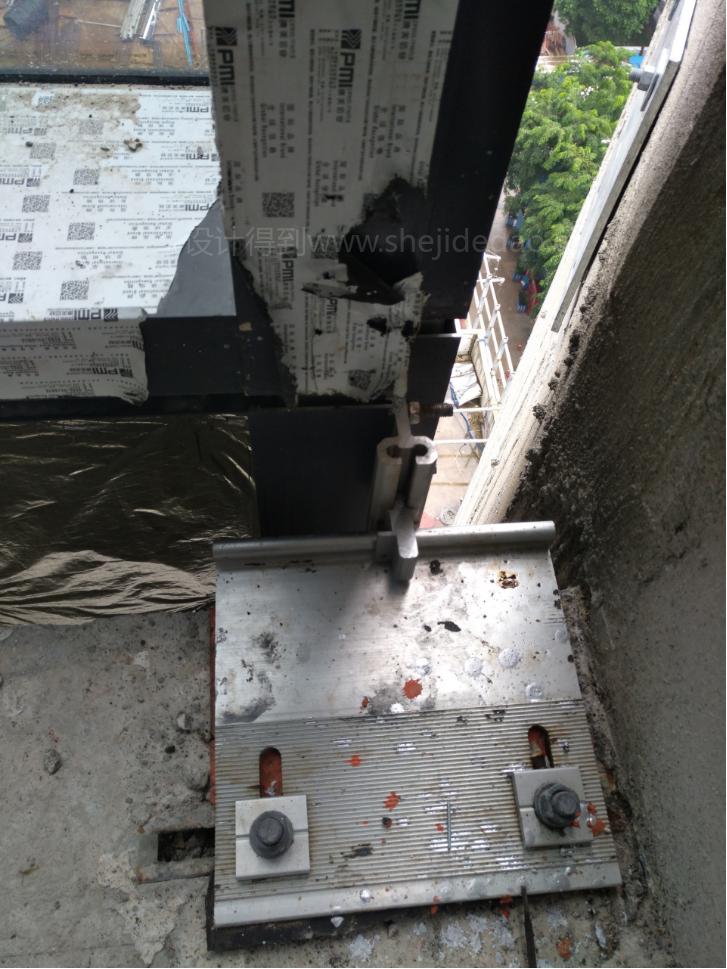

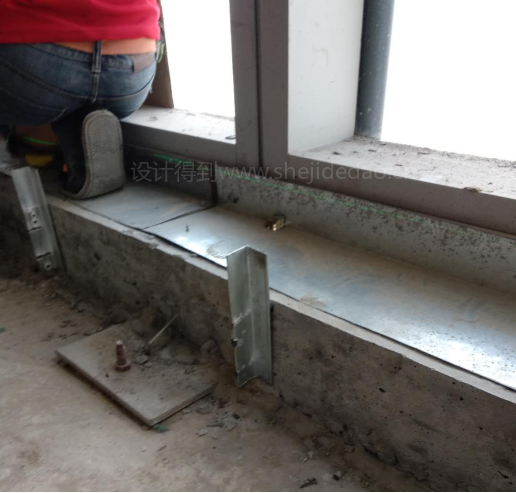

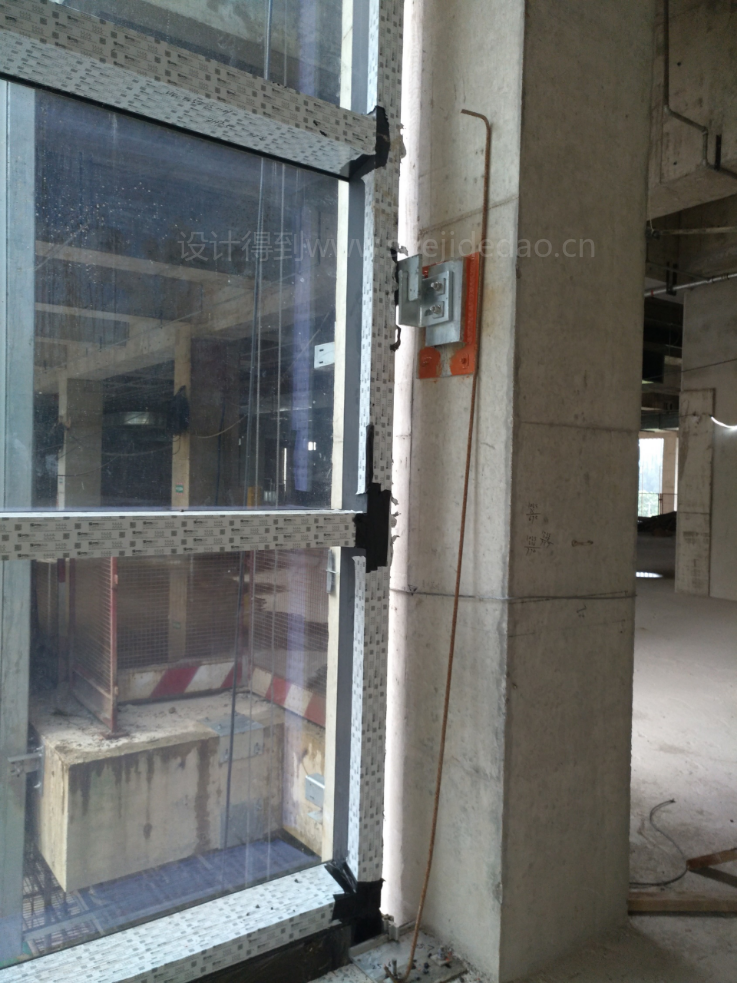

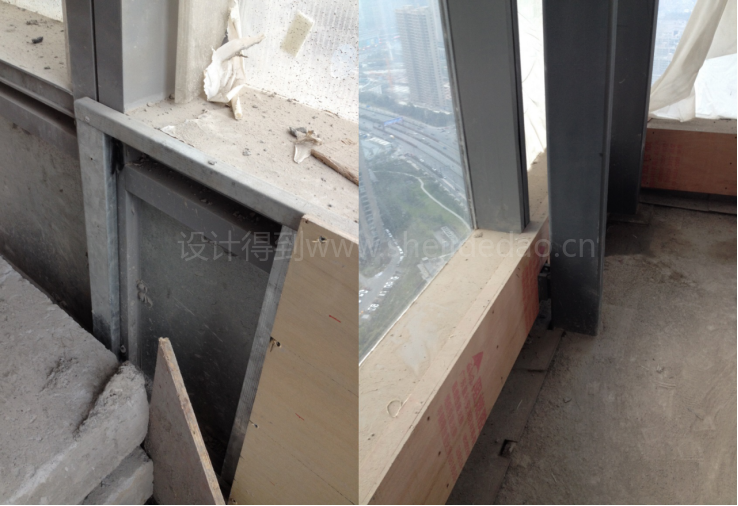

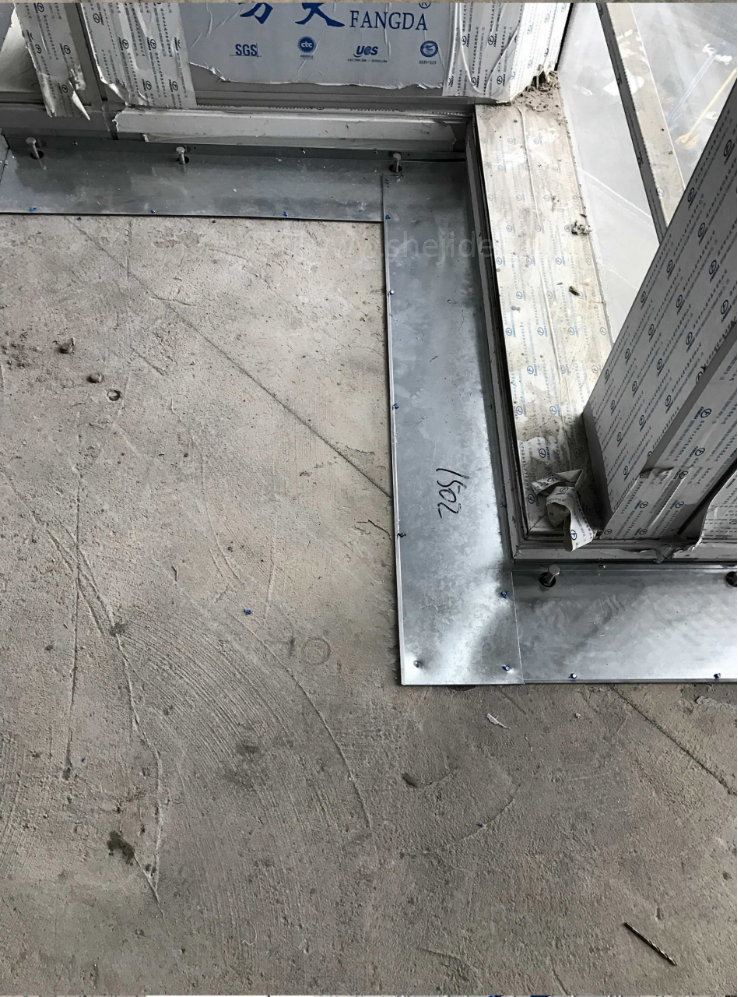

△幕墙与楼板缝隙处用镀锌铁皮封堵

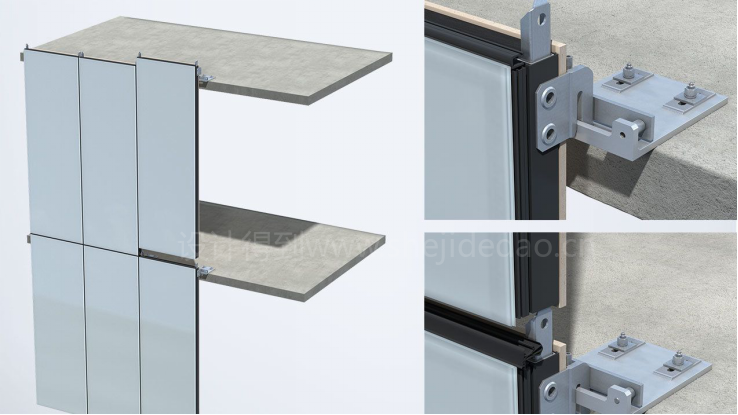

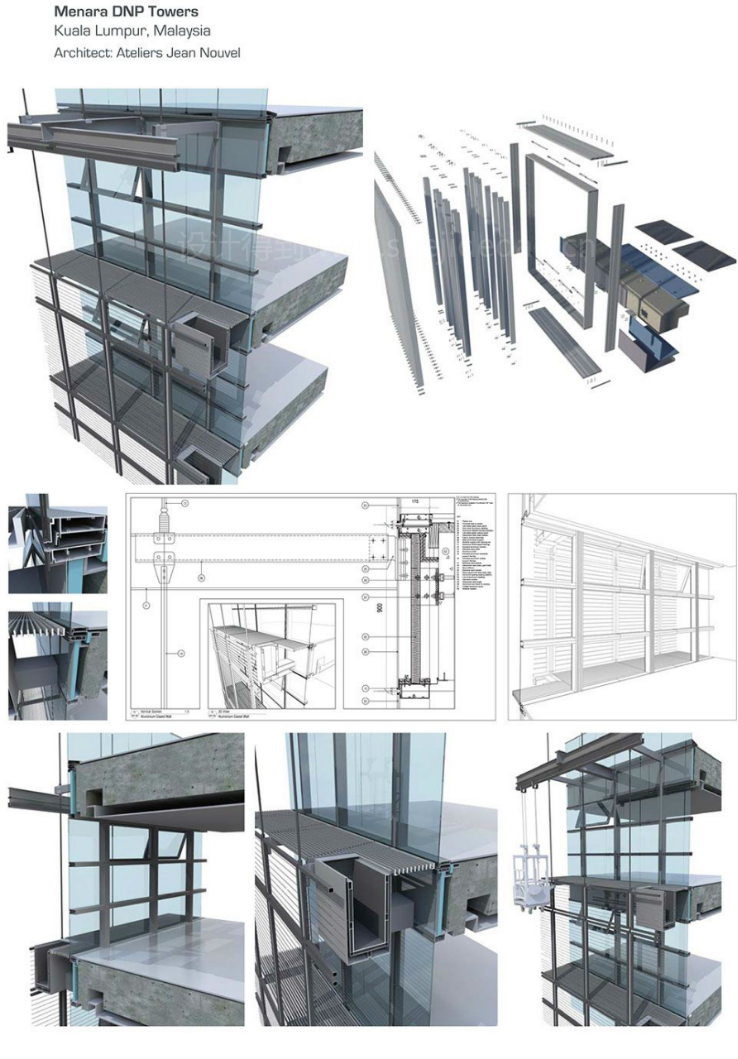

△三维模型：图片来源网络
对比幕墙的施工现场照片以及三维模型，再来看幕墙图纸似乎就变的简单很多。

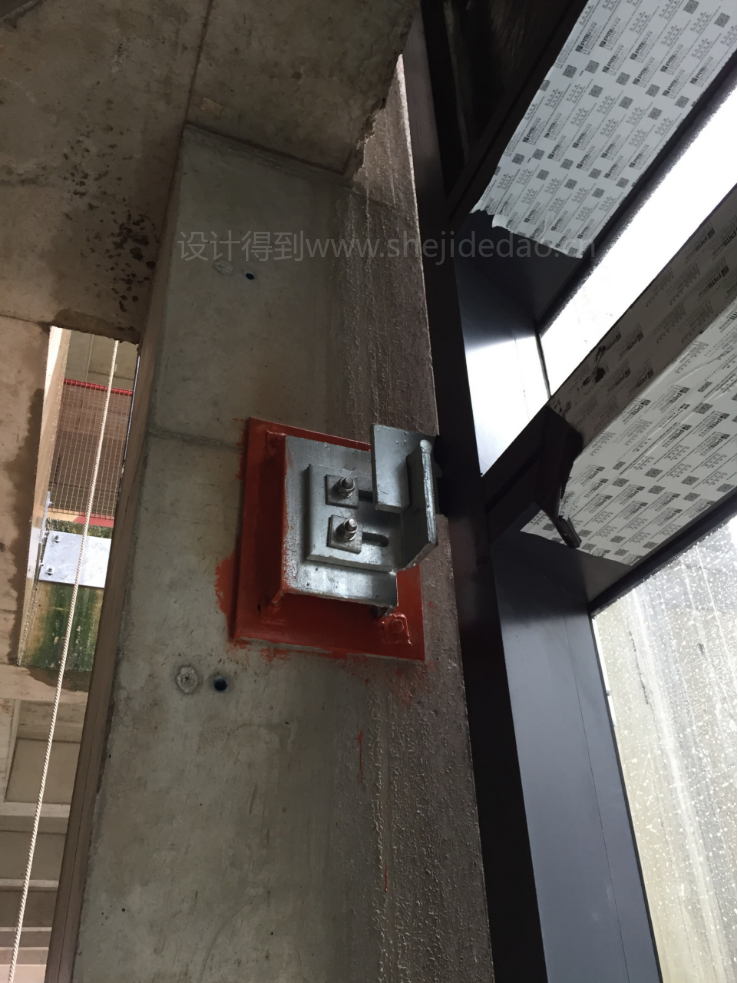

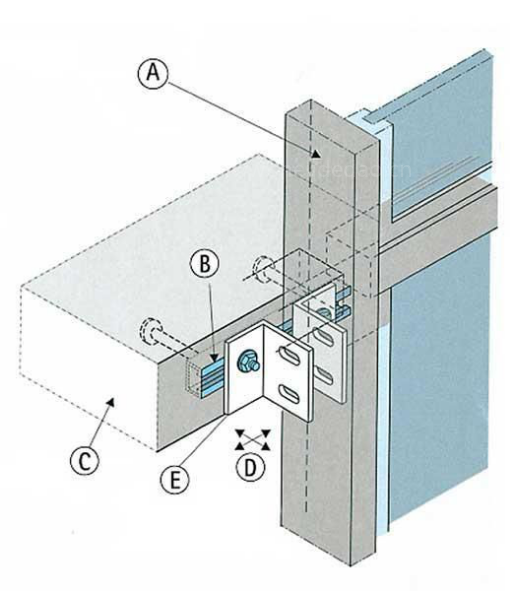

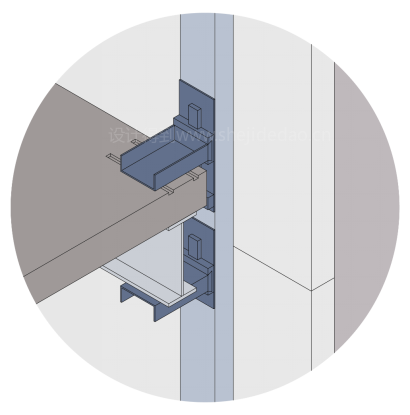

如下图所示，幕墙主要受力的有横向框架和竖向框架，都是通过镀锌钢板和膨胀螺栓与楼板或者梁、柱、结构墙体相连，再附上外墙材料。

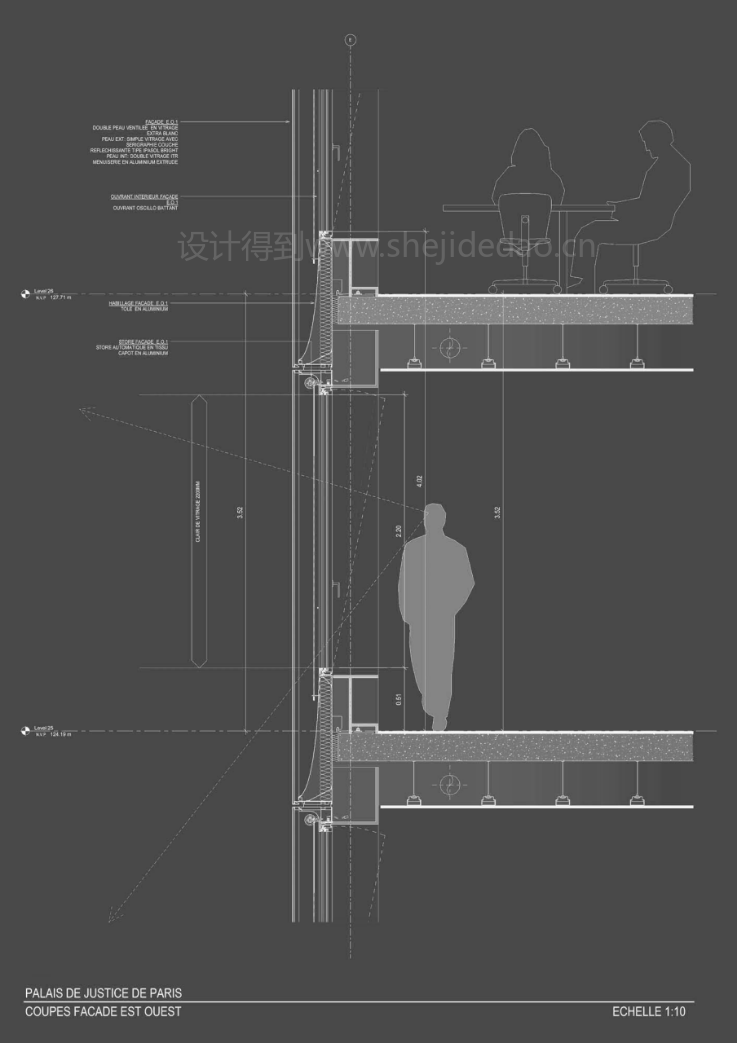

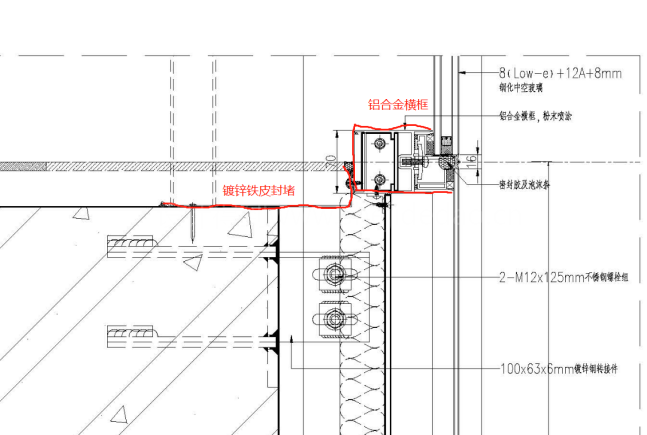

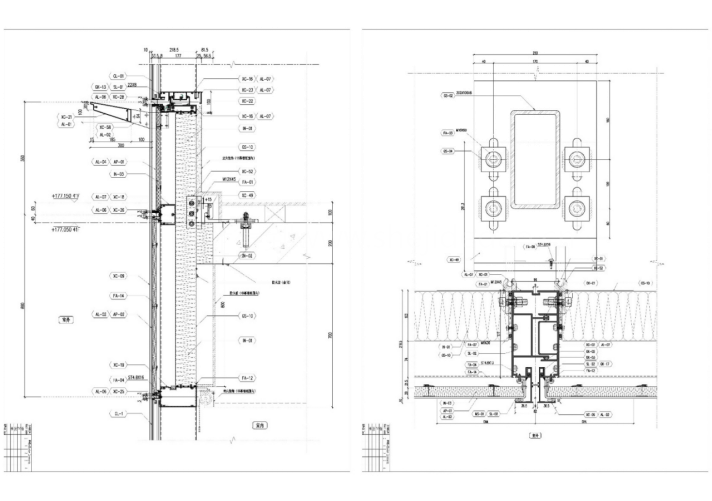

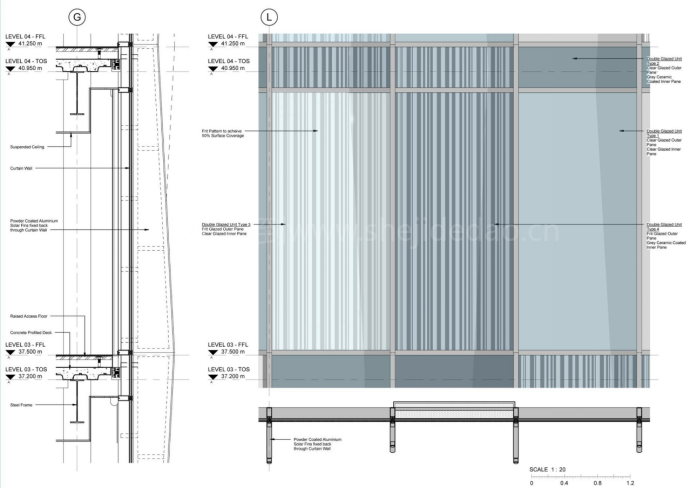

△幕墙图纸横竖剖

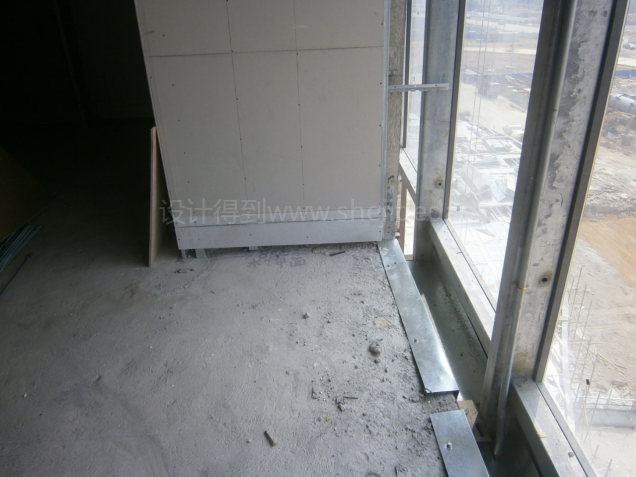

建筑与幕墙之间的间隙多采用镀锌铁皮封堵，内填岩棉起到保温防火隔音等作用。
所以，当我们拿到幕墙图纸时，抓住几个重点：
1、先从幕墙结构和建筑结构连接的位置入手，往上下左右去找横竖框架。
2、再看我们的幕墙材料的做法跟工艺。
3、最后还要看幕墙图纸与建筑的连接关系，梳理出完成面。这关系到我们室内设计和幕墙的交接关系。
读懂了这些，接下来我们只要做到室内装饰面与幕墙的合理收口即可。
地台与幕墙收口要点
1、我们可以通过实际案例中的室内装饰和幕墙交接收口的方式总结其中规律和常用手法。

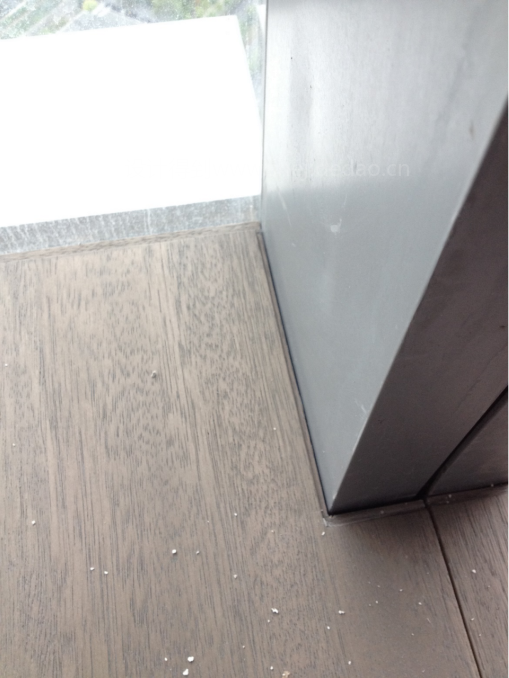

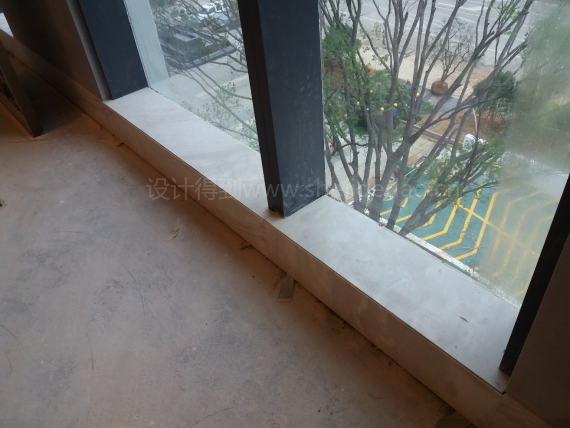

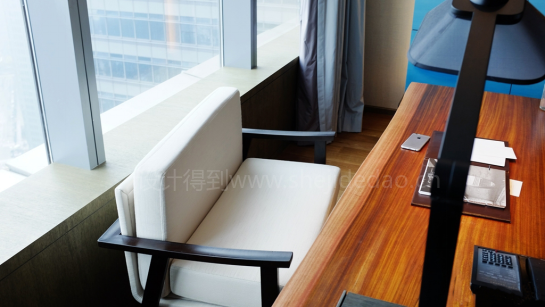

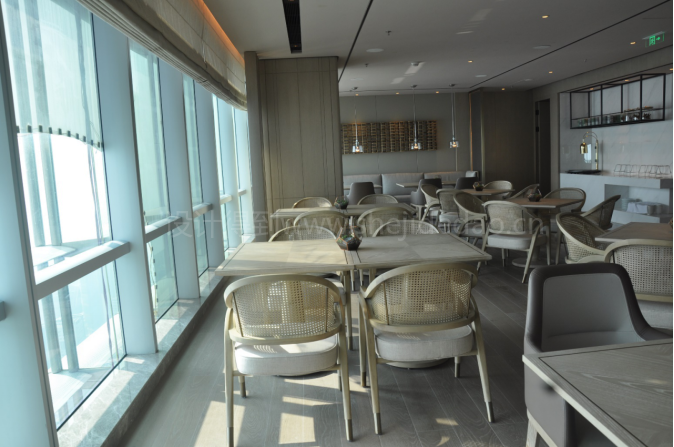

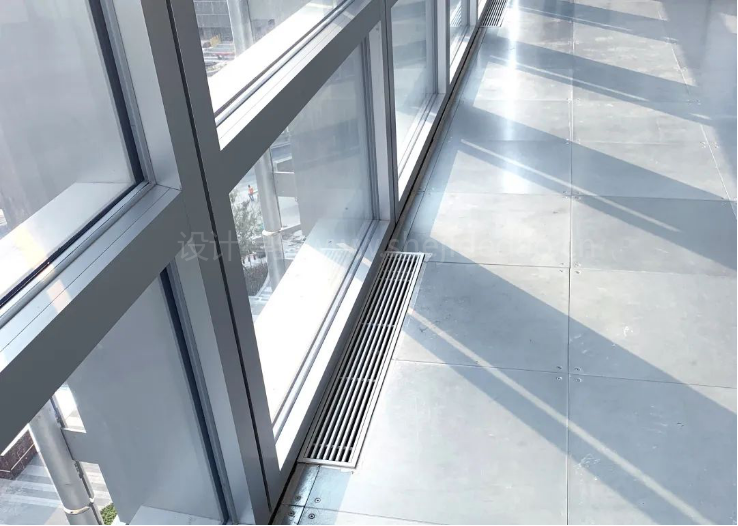

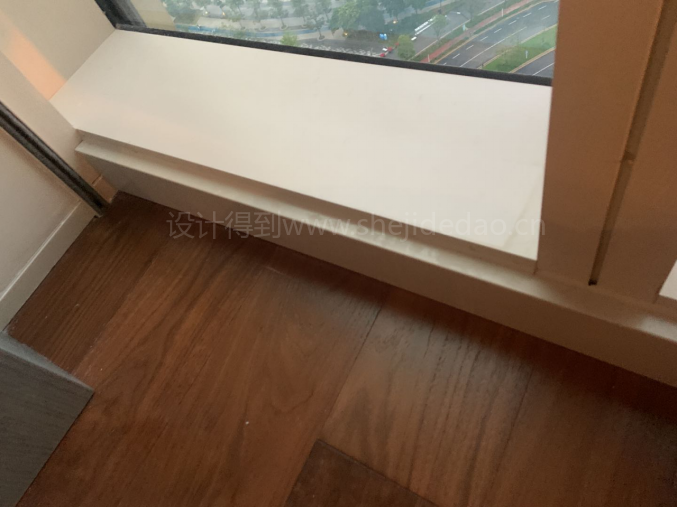

幕墙通常有横竖框架，而装饰面一般与幕墙框相接，或者装饰面整个包住幕墙框架，如下图所示：
2、看完实际做法和现场效果，再回归到图纸理论部分。

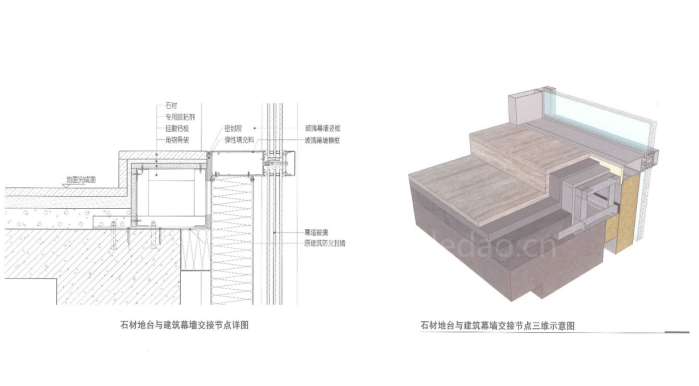

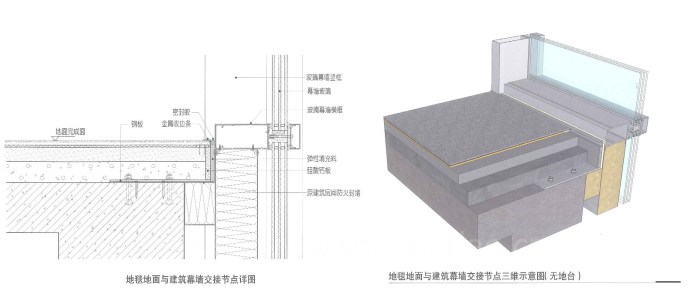

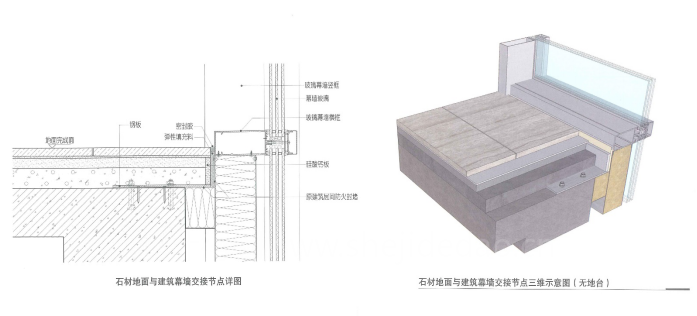

通过节点书籍中的三维模型和对应节点图分析：地面装饰面始终是在围绕幕墙框架产生交接关系，这是最常见和最实用的方式。

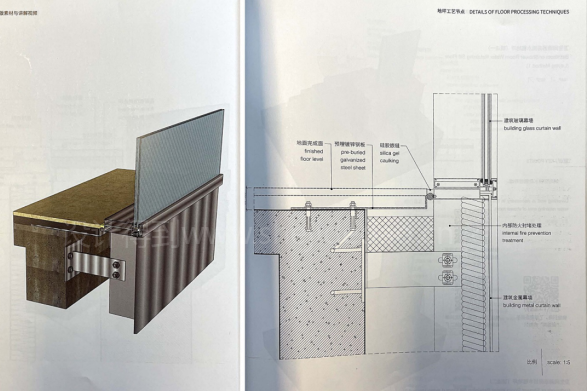

△来源：室内设计节点手册
△来源：室内设计师必知的100个节点
△来源：星级酒店样板间全案落地管控
3、注意要点
a、幕墙与建筑之间的缝隙需做封堵，装饰完成面内部可用钢结构或浇筑混凝土支撑；
b、室内装饰面尽量与幕墙结构框相接，如果和幕墙玻璃相接需软连接，预留一定的空隙，再填密封胶；
c、尽量做到立面装饰材料收住地面装饰材料，避免地面出现朝天缝和大小缝。
案例图纸分析

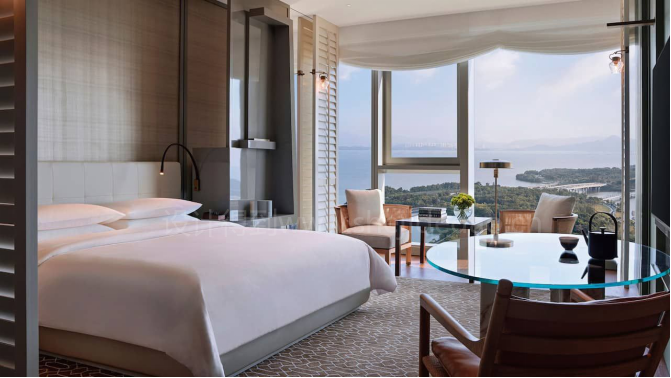

1、深圳安达仕

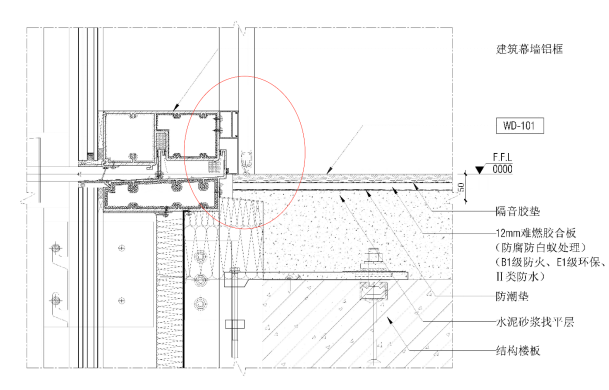

对照上面的现场照片和节点收口关系，幕墙框架与结构楼板相连作为内部结构关系。

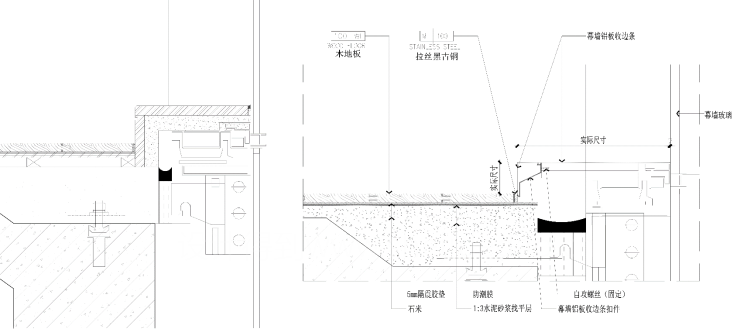

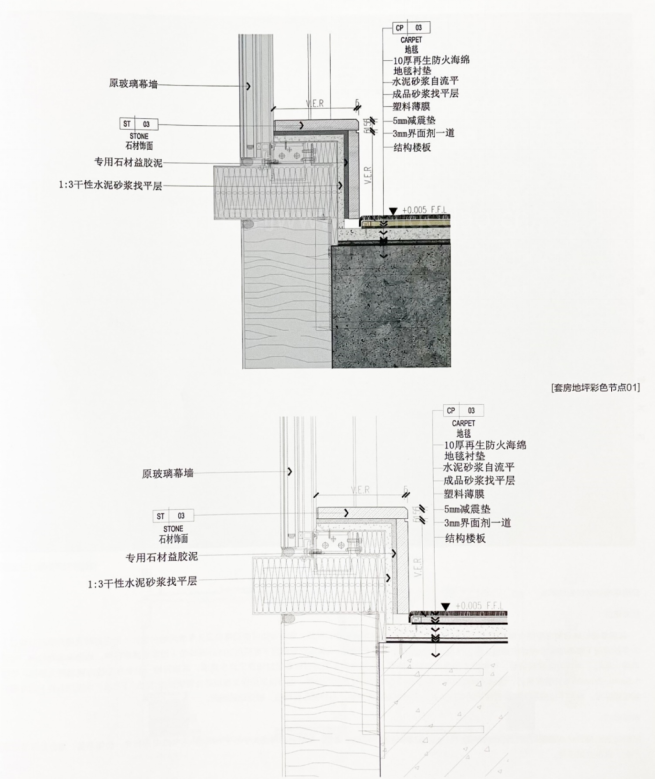

再来看图纸装饰收口关键部分就在幕墙铝框和地面交接的位置，装饰材料与幕墙框相接，立面材料收住地面木地板。
2、深圳万豪
这里图纸上示意的是地面撞立面中间做了金属条的细节处理，但后期施工过程和误差同样会产生类似朝天缝的问题。
3、上海W酒店

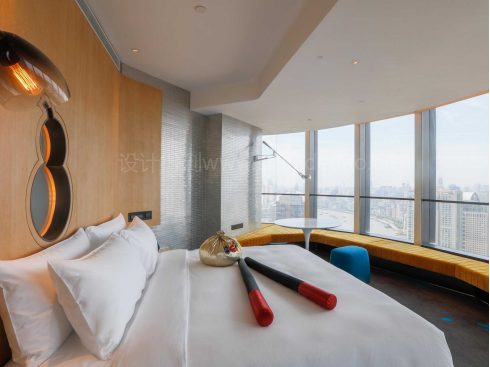

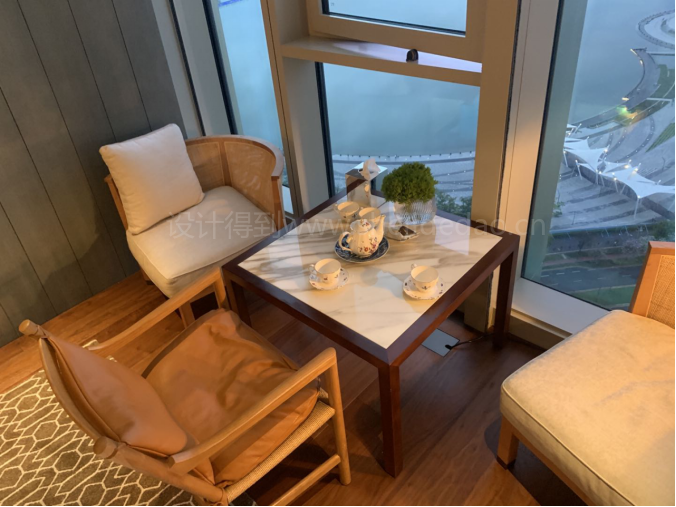

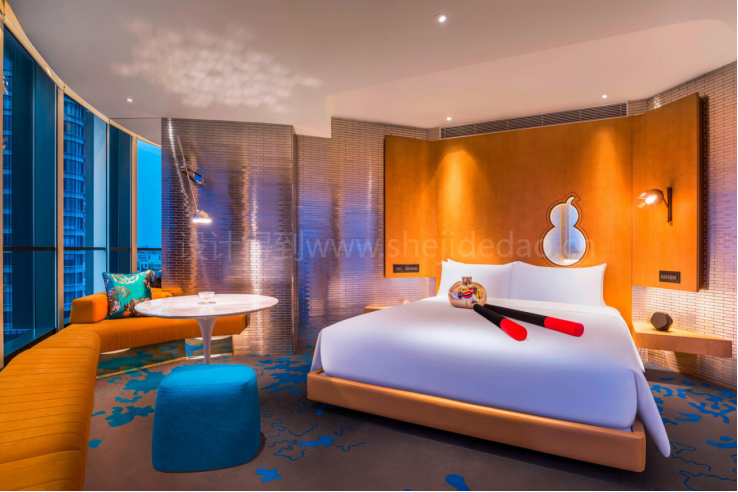

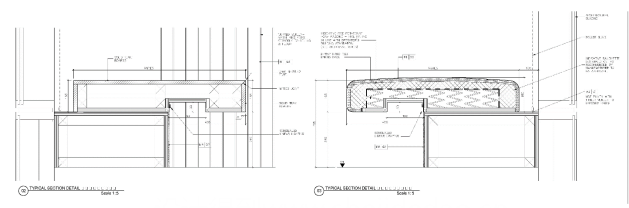

工艺做法：扩出图纸，靠幕墙边做卡座，装饰面与幕墙框相接，留出距离，窗帘落在凹槽内保住遮光密闭。
4、杭州柏悦
杭州柏悦的幕墙做法是：装饰面包住幕墙框，内部烧钢架做夹板基层，木饰面留凹口与幕墙玻璃收。

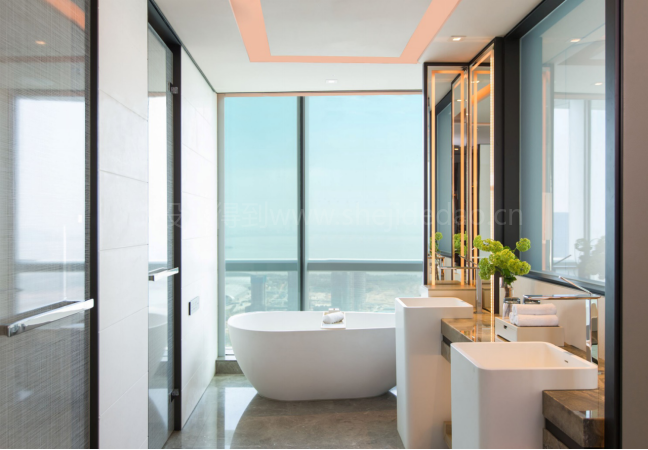

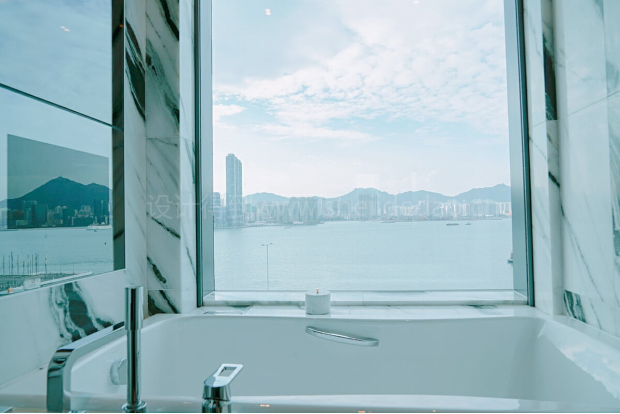

5、拓展：浴缸与幕墙相接

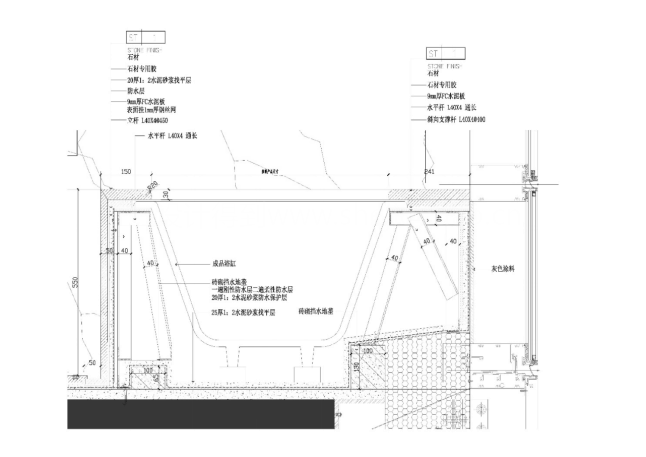

浴缸与幕墙相接，需要注意：基层板要采用防水板材，浴缸底部做好防水。
浴缸除了直接接下水之外，地面也需考虑做一个地漏，防止浴缸漏水导积水渗水情况，导致后期检查维修成本和难度较高。
另外，靠外侧封板刷灰，避免透过玻璃幕墙看到内部基层板，石材与幕墙框相接或包住幕墙框和玻璃做软连接。
好了，装饰结构与幕墙收口的内容就先介绍到这了，今天主要是帮助你学会分析幕墙图纸，通过案例解析掌握幕墙与装饰结构之间的关系。
跟多工艺方面的内容，小伙伴们可以在设计得到官网或APP进行搜索，更直接的方法是入手《室内设计实战指南（工艺材料篇）》。
系统提升设计落地，工艺节点的设计知识
啃它就对了
↓↓↓
内容得到超过10W设计师的肯定
从装饰材料到机电设备，你想要的这里都有！
最后，还是来总结一下今天的重点内容：
△点击保存，欢迎转发分享
