设计的“初始”是一张张恣意潦草的平面手稿，那是方案设计的灵魂；图纸深化的“初始”是一张张正确完整的平面图，那是设计落地执行的起源。
△dop设计项目-漕河泾

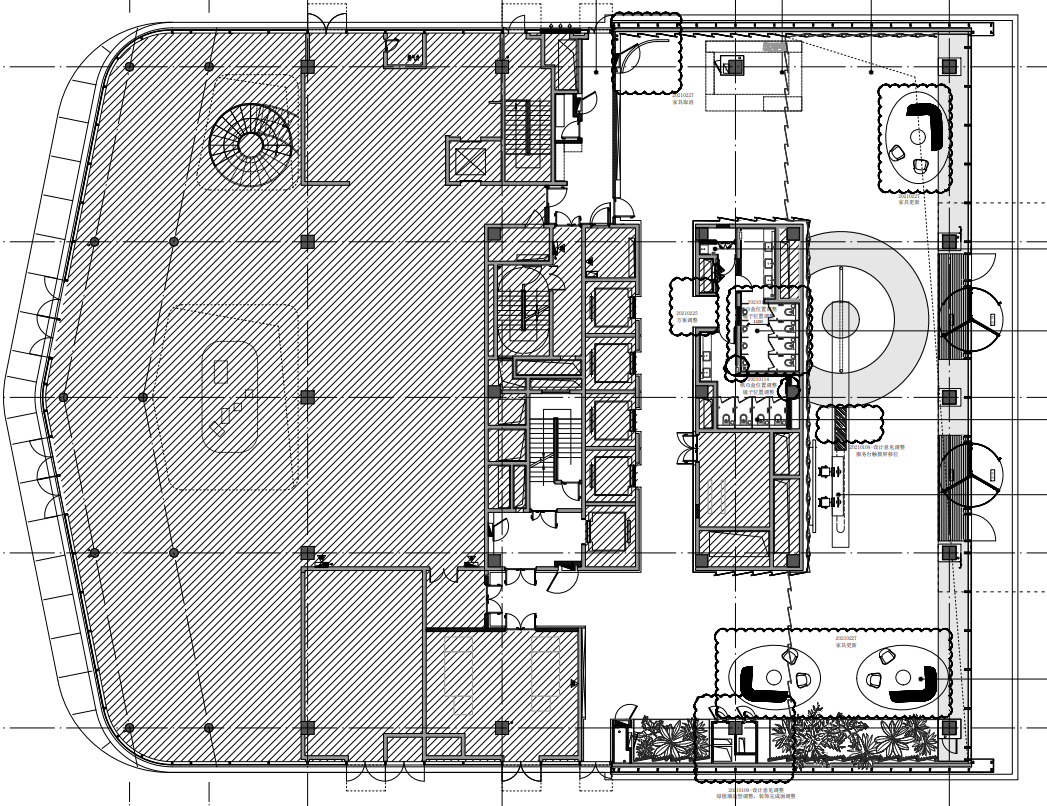

平面布置图展示
对于深化设计师而言，最最基础的平面图，是统筹全局，牵一发而动全身的纲要。如何才能让平面图一步到位，减少在施工图绘制中反反复复的修改？如何在午夜时分不必再挑灯宵战，氪肝消得人憔悴？
那就先从系统的讲一张平面图作为开始吧：
01.
www.shejidedao.cn
什么是平面图？

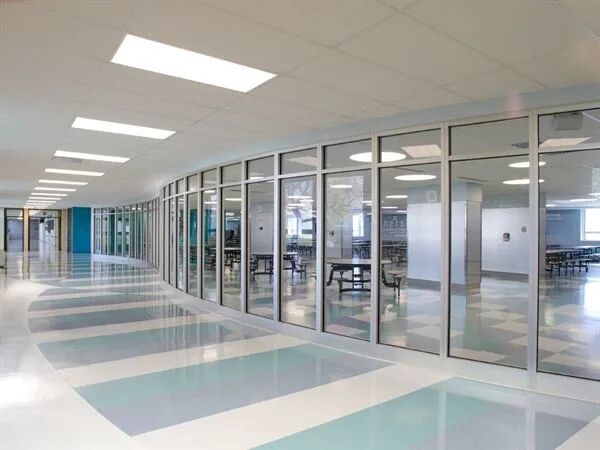

平面图上包含：隔墙（这个往往是最容易让人忽略的，但却是最重要的内容）、固定家具和活动家具、墙面造型（也就是完成面）、门、窗（幕墙）、隔断、楼梯（台阶）、消火栓、管井、电梯等等。

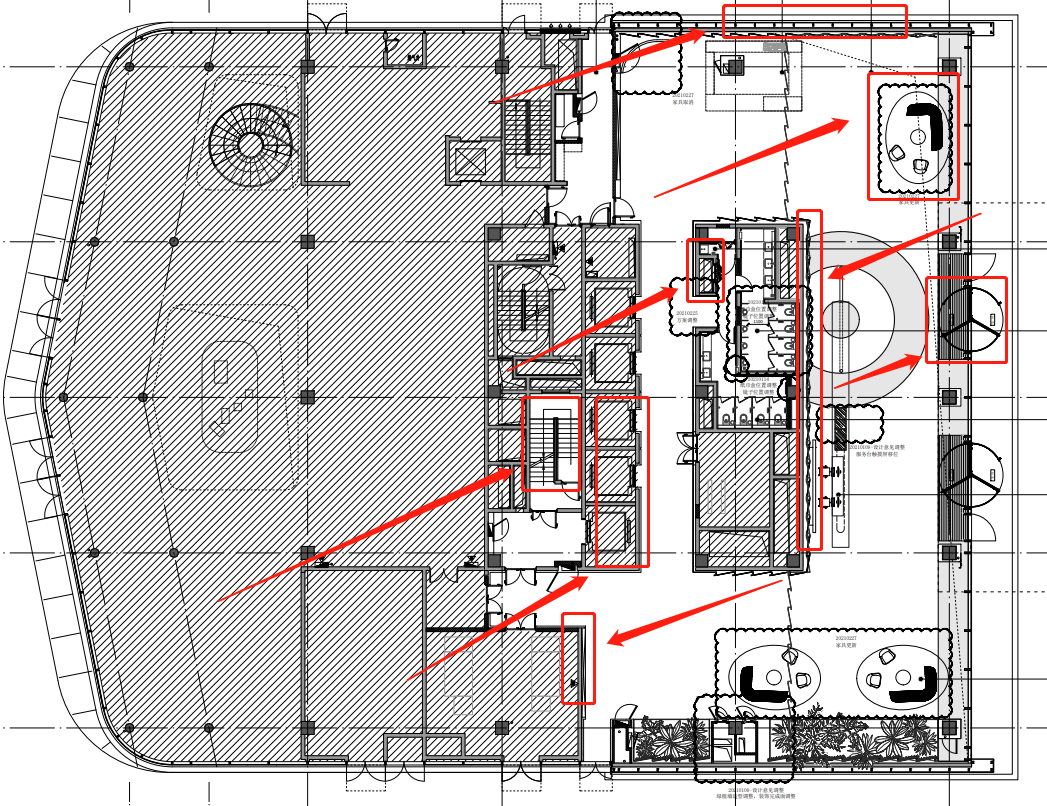

△平面图包含内容，相关部分展示
来源：dop设计项目-漕河泾
告诉你，这其中的每个内容都是一个坑。至于坑在何处？下面来听我慢慢分解。
02.
www.shejidedao.cn
墙体
墙体除了原建筑墙体还包括构造柱、剪力墙体、非承重墙体等，剩下的都是装饰需要新建的墙体。
用什么材料作为新建墙体呢？这需要在平面布置图阶段就要想清楚，还有这个墙体的结构强度，造型饰面的骨肉皮工艺都要考虑在内。因为墙的厚度轻微一动，紧接着所有平面体系就要全部跟着动一遍！这个坑够大吧？
△dop设计项目-重庆光环

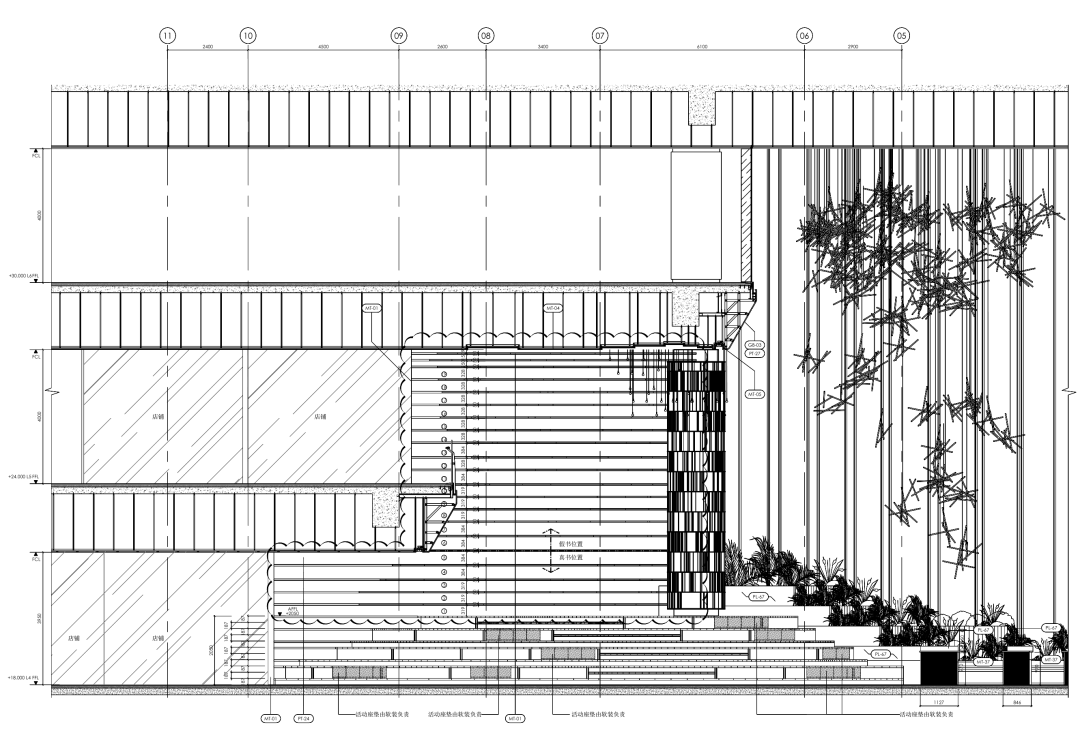

立面图纸展示墙面造型
我们室内装饰常用的隔墙有轻质砌块砖、轻钢龙骨石膏板隔墙、钢结构（参考：>" linktype="text" imgurl="" imgdata="null" tab="innerlink" data-linktype="2" data-href="https://mp.weixin.qq.com/s?__biz=MzIzNjA1NDQ5OQ==&mid=2654018096&idx=1&sn=ea60639e6a02c62f28c481d0664f0590&scene=21#wechat_redirect">设计师必知的6种隔墙设计要点！点击跳转>>）。通常这3个会用在什么地方？
1、轻质砌块砖

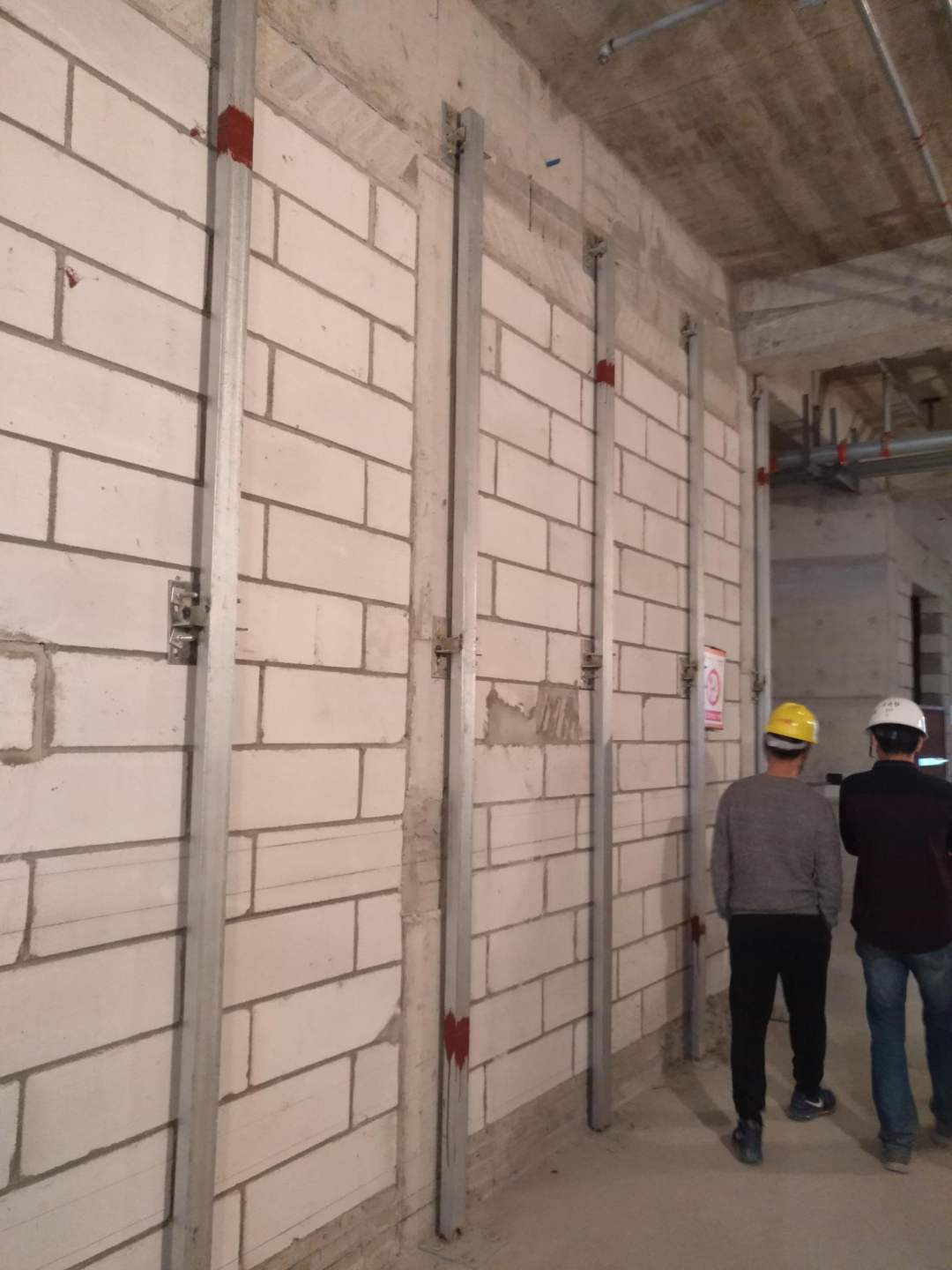

一般用在卫生间等湿度比较高的空间，方便墙体水泥砂浆粉刷做防水和铺贴瓷砖。
轻质砌块砖常见的厚度有100mm与200mm，两边各自挂网胶泥批荡12mm左右，就是120mm和240mm厚的墙体了。
2、轻钢龙骨隔墙

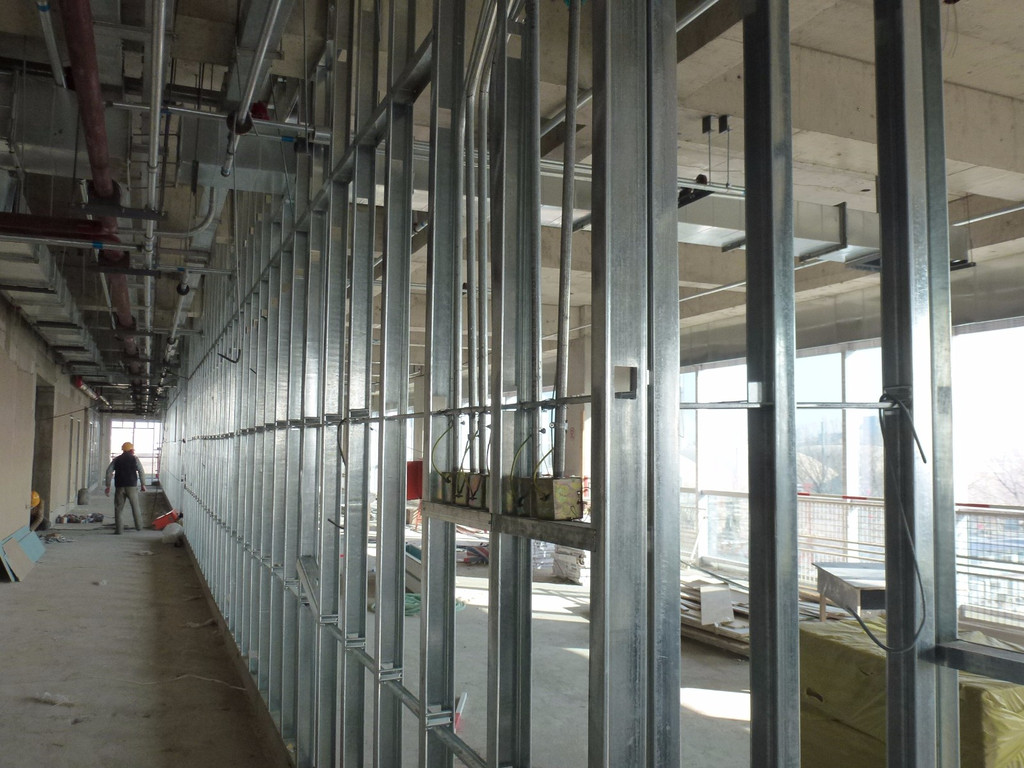

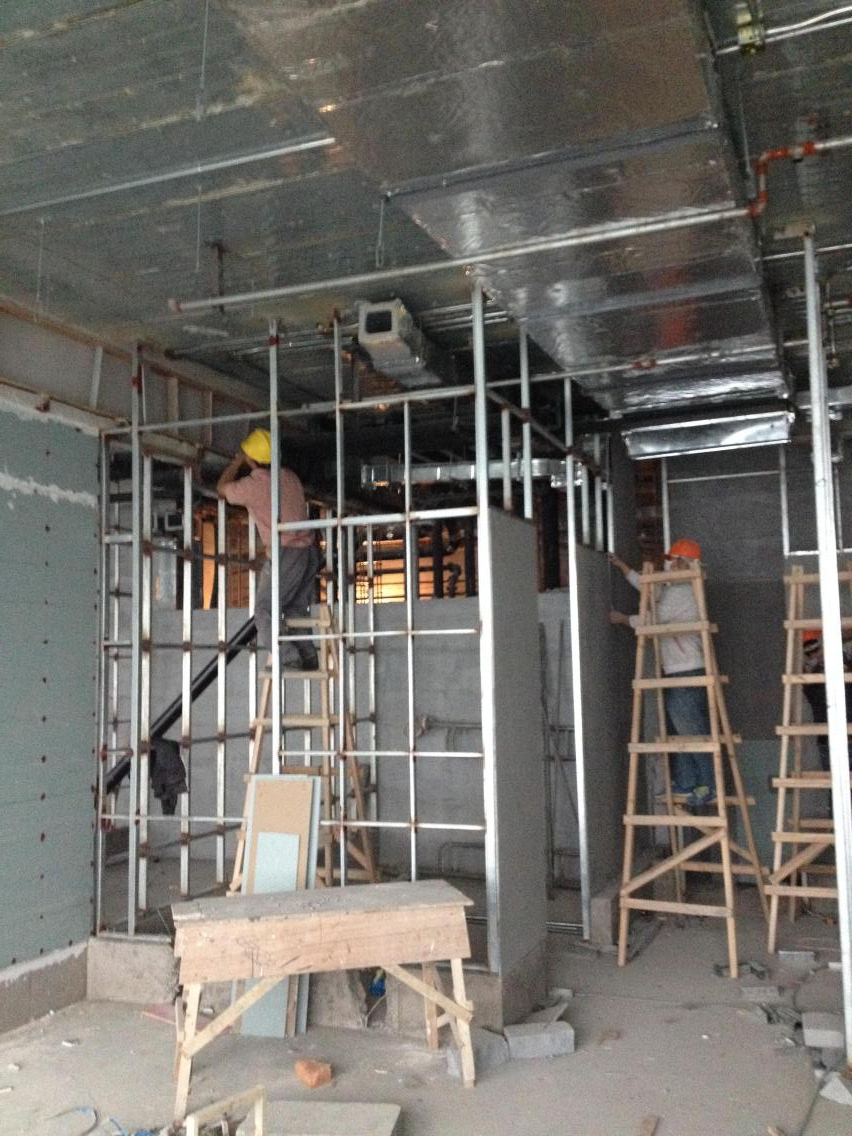

适用于一般房间和大面积公共空间的分隔，轻钢龙骨隔墙本身的经济轻便，易施工，易做造型，但隔音效果和墙体强度偏弱于其他类别隔墙，成为工装非湿区普遍应用的材料。
轻钢龙骨常见的规格有50mm、75mm、100mm等等，通常双面各封两层12mm厚的石膏板。用哪种规格的龙骨取决于你用在什么地方和哪种需求了，一般120mm或150mm都可以。
3、钢结构
从材料特性角度看，基本上适用于任何地方，但由于造价较高，一般多用于石材干挂的墙面或有特殊要求的墙体。所以一般会根据项目的定位，设计造型对骨架强度的要求，选择性使用。
03.
www.shejidedao.cn
完成面
1、什么是完成面？
完成面是墙面造型，从墙体基础到最终装饰材料面层的合集。合理的骨肉皮构造的尺寸便是完成面尺寸。
那么，墙面各种材料使用一般在平面图上怎么表达？具体的尺寸又有哪些要求呢？

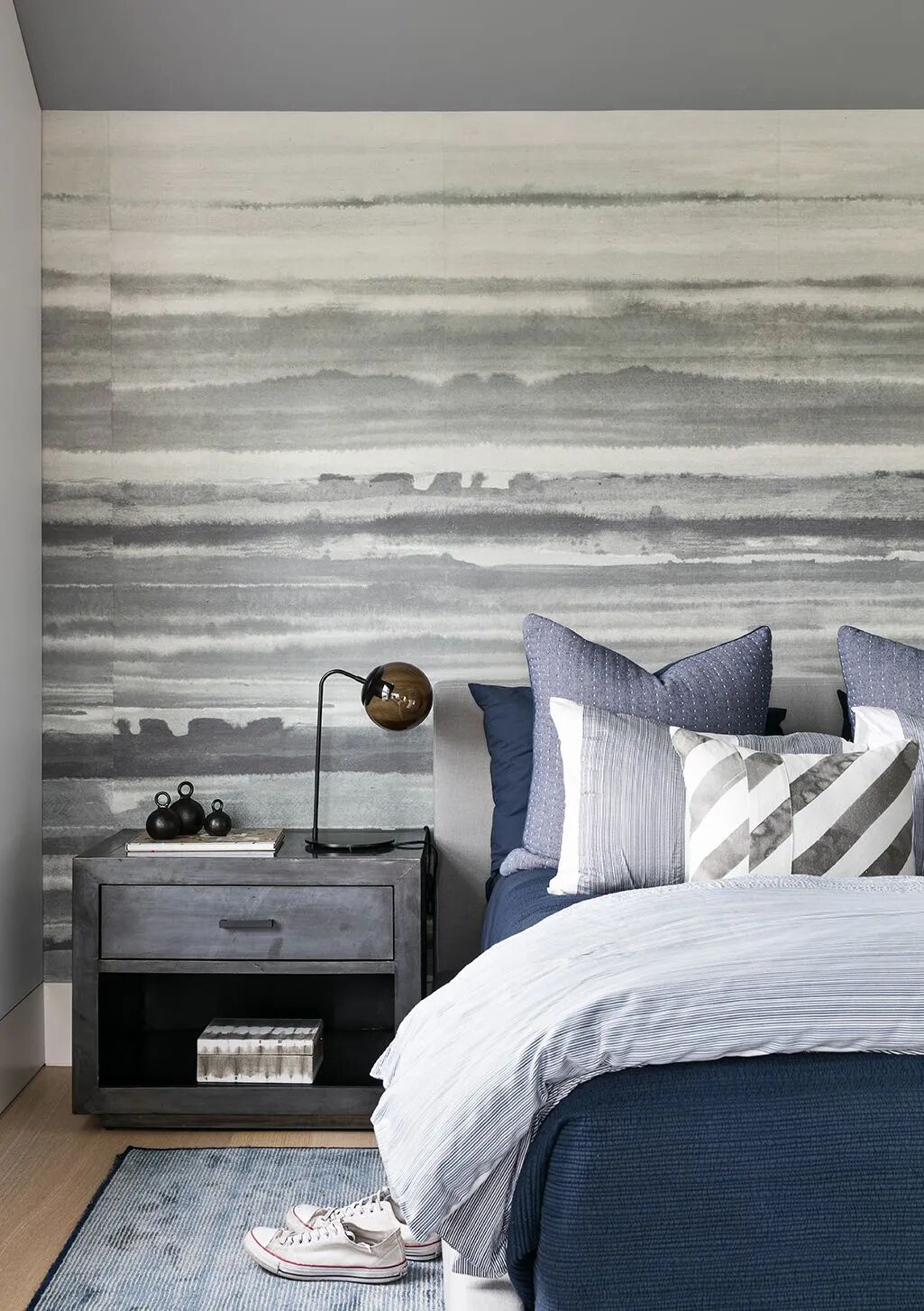

a、墙面是墙纸或乳胶漆，基本可以不画；
△来源：workshopapd.com

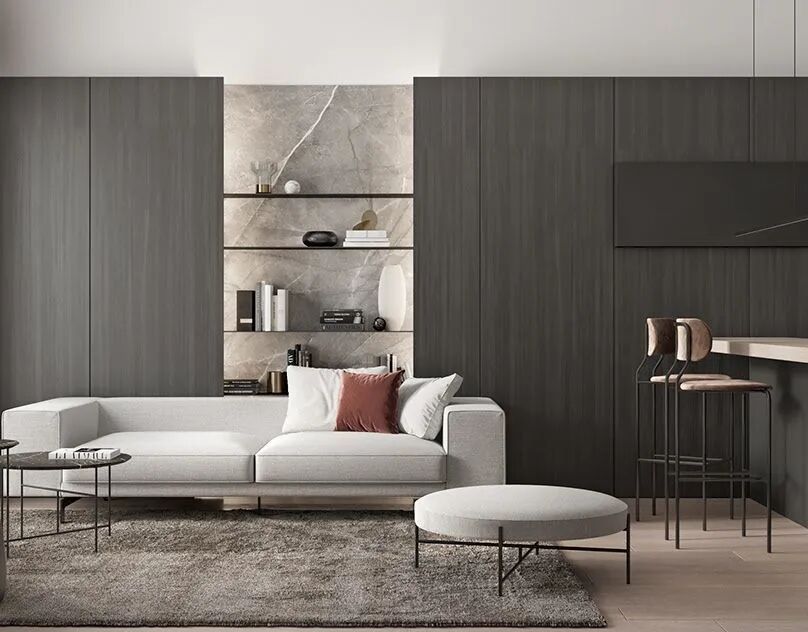

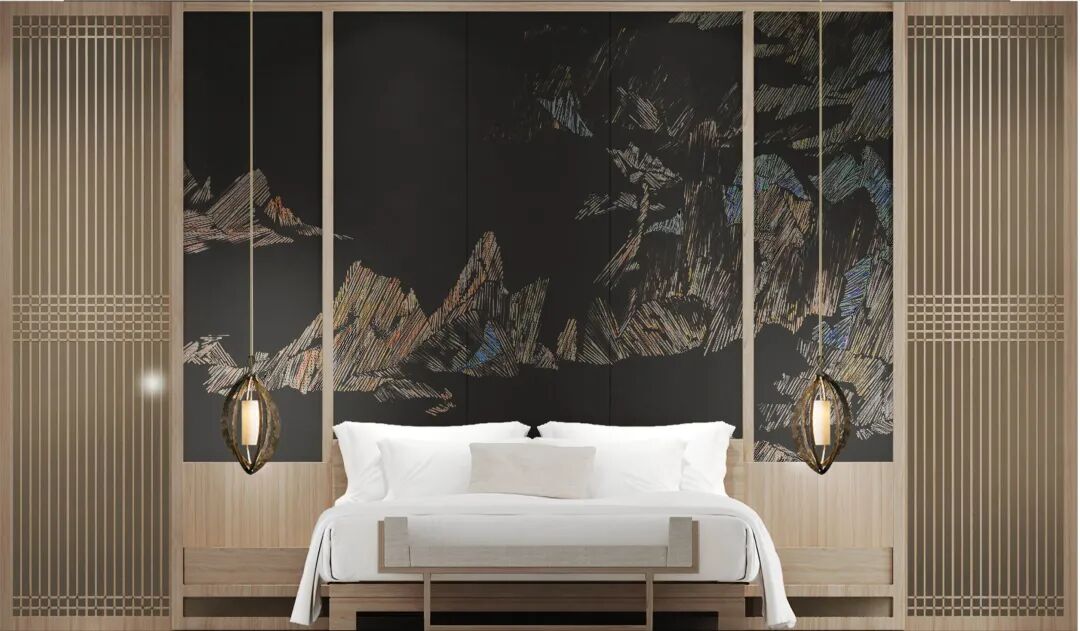

b、墙面是木饰面，一般画50mm。做法上来说基层都是用龙骨卡件+防火阻燃板找平。
△来源：behance.net
干挂法就用金属扣件+15mm的挂板就OK了；胶贴法，直接用专用胶黏贴12mm的基层板+3mm的木皮（或防火板）。
c、墙面是玻化砖，完成面就画30mm，8-12mm厚的砖+粘结层+找平层。
△来源：1m建筑沙龙

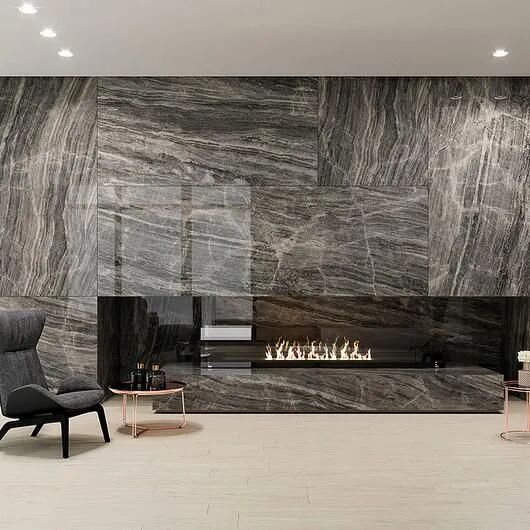

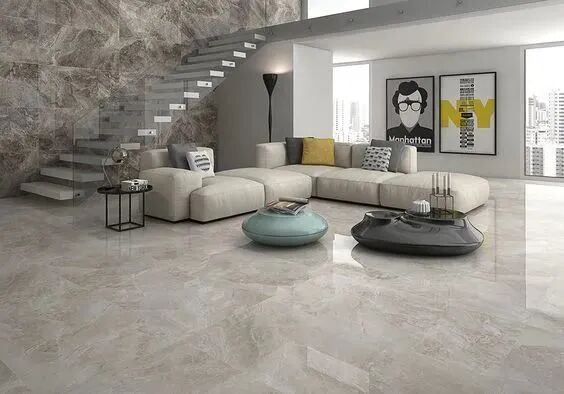

d、墙面是大理石的，饰面高度≤3m的，可以湿贴，可以干挂，湿贴50mm，干挂100mm；墙面高度＞3m的，一定要做干挂。
△来源：archdaily.com
高度越高，留的完成面越多，8m以上的至少留250mm以上。而且石材干挂的话，石材厚度至少30mm，湿贴可以20mm。
e、墙面是铝板的，大面积的铝板也是要干挂的，所以也要画100mm完成面。如果是局部的，可以直接将金属板贴在基层板上的，30mm左右就可以。
△来源：曼宁顿网

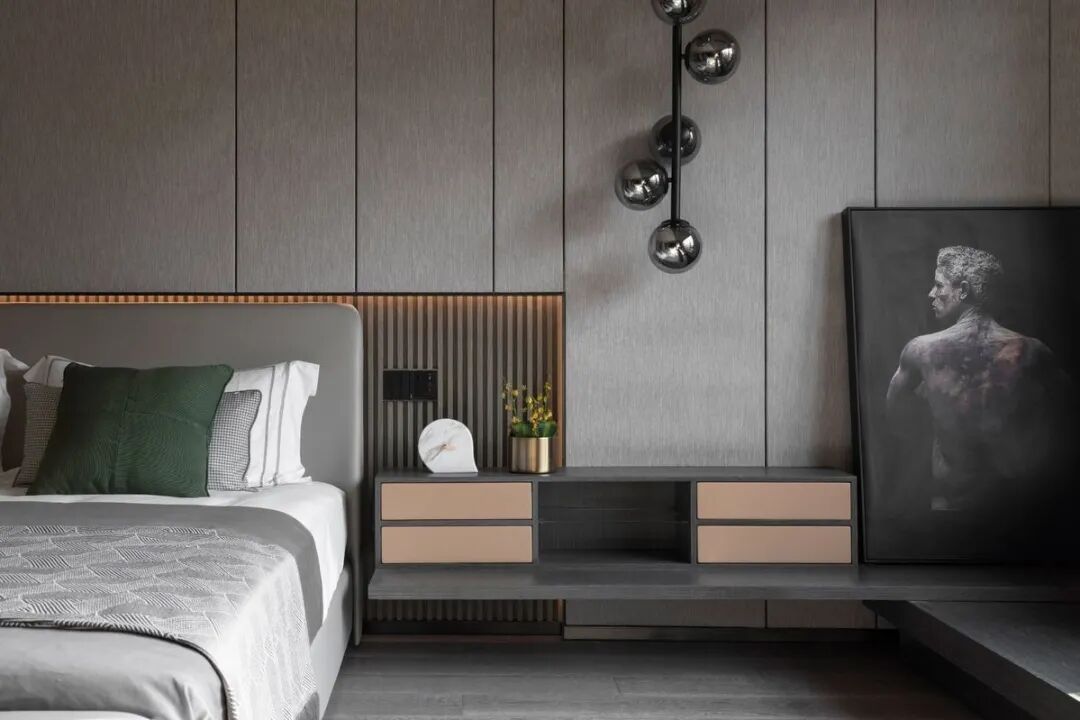

f、墙面是软包或硬包的，基本就50mm的完成面可以了。做法也是龙骨卡件+防火阻燃板找平，然后直接贴软包或硬包的板就行。
△来源：淘宝网
以上是最常见的饰面材料完成面的厚度，想要了解这些饰面材料在图纸上的具体表达方法，大家可以到咱们设计得到官网的《dop施工图内训营L2（进阶）》中了解▽▽▽▽
△长按扫码了解详情~
04.
www.shejidedao.cn
固定家具和活动家具
固定家具是否到顶决定了你的顶面造型，是否到地关系着你的地坪铺设范围。
活动家具在哪？同样能影响你的顶面和地坪，有时候，顶面造型和地坪拼花是以房间居中？还是以家具居中？会是件非常让人纠结的事情。
△来源：淘宝网
墙面的完成面该怎么确定？根据材质决定，这个我们以后的篇章里细说。

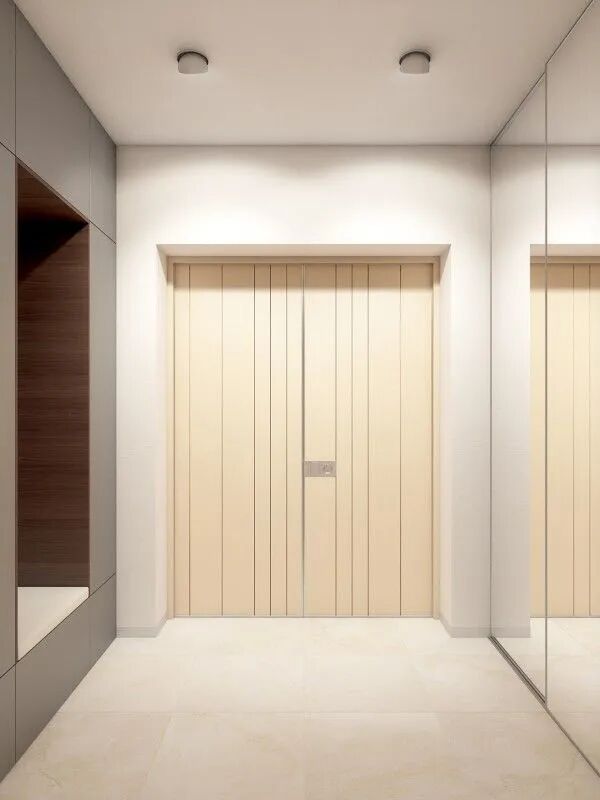

门为什么也是坑哪？因为有的门是防火门。大部分方案设计师是不考虑防火门这个问题的（包括像HBA这样牛X的资深设计公司）。防火门高度限制在2300mm，门套限制在墙上，是方案设计师的噩梦，所以他们有意无意的忽略，忽略，再忽略（我没看见，什么也没看见）。
△来源：家居设计网
05.
www.shejidedao.cn
楼梯和设备井
这些是你经常要考虑收口的地方，顶的、地的、墙的。

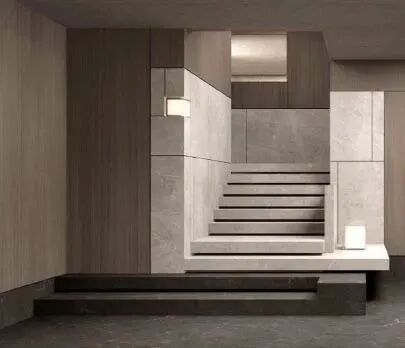

1、楼梯（台阶）
楼梯（台阶）如果是建筑的还好，如果不是建筑的，你最好乖乖的核对完层高、梁的位置，楼板开洞位置，再深入的画下去。
△来源：pinterest
发布作者：薇琪
算步数，算步高，栏杆怎么画？侧面怎么收？如果你拿到方案设计的平面图上还没有消火栓，你还是赶紧去找来安上去，否则，你后期会到处找地藏这个玩意儿。很有可能会影响你的立面，好可怕。
2、管井

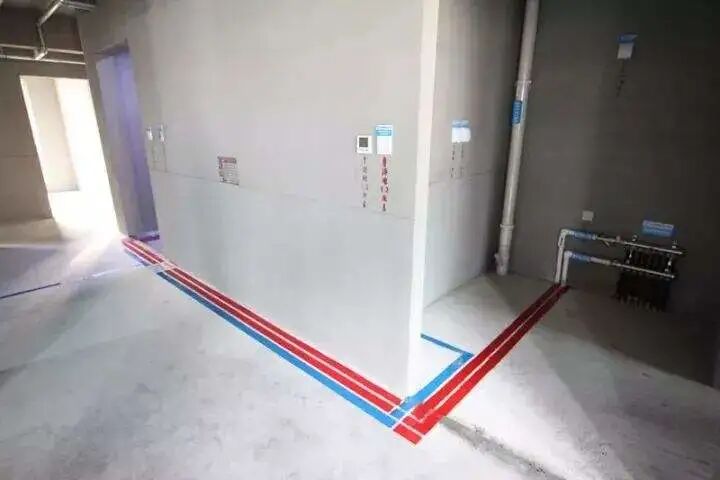

管井应该是建筑的吧，没我们什么事吧？哼哼（冷笑），怎么可能没你的事？你作为深化设计师必须面面俱到，管井核对一下位置和厚度，凡是有卫生间的位置就看看有没有管井，特别是新增的卫生间。
3、电梯

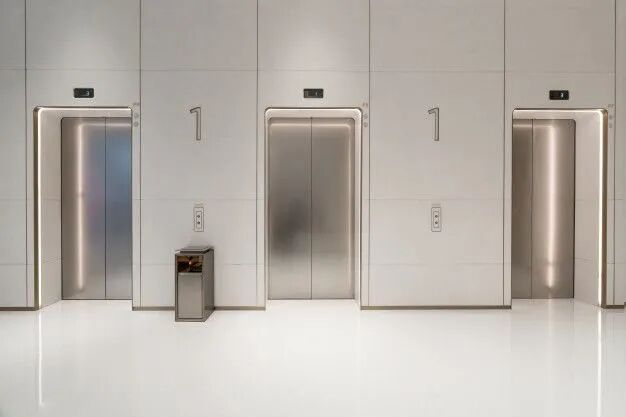

电梯也会是坑，怎么可能？好吧，你先核对一下每层电梯开门的位置是不是一致，再告诉我有没有被坑到过。
△来源：freepik.com
小结.
www.shejidedao.cn
以上，就是平面图纸中常常能够遇到，但你经常容易忽略的一些“坑”，在普通的家装空间还好，一般不会出现大问题，但是在别墅空间以及大型的公装空间，你忽略的“坑”不仅会让项目周期紧张、修改频繁，甚至能够出现巨大的质量问题，最后影响到你自己甚至整个公司。
tips：文章篇幅有限，更多关于天花、地坪、水电、消防......等等图纸的遇到的“坑”，下期再跟你继续讲解~
至于
如何规避平面图纸绘制中常见的“坑”?
如何提前预知并快速调整, 避免“跳坑”?
如何完美一次解决所有可能遇到的“坑”?
这个时候你需要这个
☟☟☟☟☟☟
《dop施工图内训营L2（进阶）》
△上下滑动查看课程目录
△扫码咨询课程详情
更多课程专业答疑，干货知识耀你好看！！
最后，还是来总结一下吧：
△点击保存，欢迎转发分享
