上周关于CAD技巧介绍的文章内容: >" linktype="text" imgurl="" imgdata="null" tab="innerlink" data-linktype="2" data-href="https://mp.weixin.qq.com/s?__biz=MzIzNjA1NDQ5OQ==&mid=2654024156&idx=1&sn=36e496192037c4c15225c6a5db297a71&scene=21#wechat_redirect">(今天的主角，设计师都不敢惹！点击跳转>>）有很多设计师看，说明你对于CAD绘制还有待提升，那么今天话不多说，咱给你出个续集~
所以，今天解决的问题如下：
1、什么是综合天花图?
2、CAD分图层是怎么回事？
3、CAD中如何快速改变物体图层？
什么是综合天花图?
☟ 来自 @抓急 提问 ☟
你好，设计得到，请问综合天花图是什么?图纸上要画什么内容？
☟ 设计得到解答 ☟
1、综合天花的定义
它是二次机电设计根据装饰天花图纸排布天花上的末端点位，包含了喷淋、消防喇叭、烟感等。
排布完成后，装饰设计核实末端点位是否与装饰造型、灯具有碰撞，如果有个别的话可以适当调整，(如果非常多，要及时和沟通机电设计师)避免后续有其它问题发生。
2、为什么有的项目不画综合天花?
小型项目涉及不到，就不需要绘制(小的家装)；一般大型公装项目都需要此图用作消防报审。

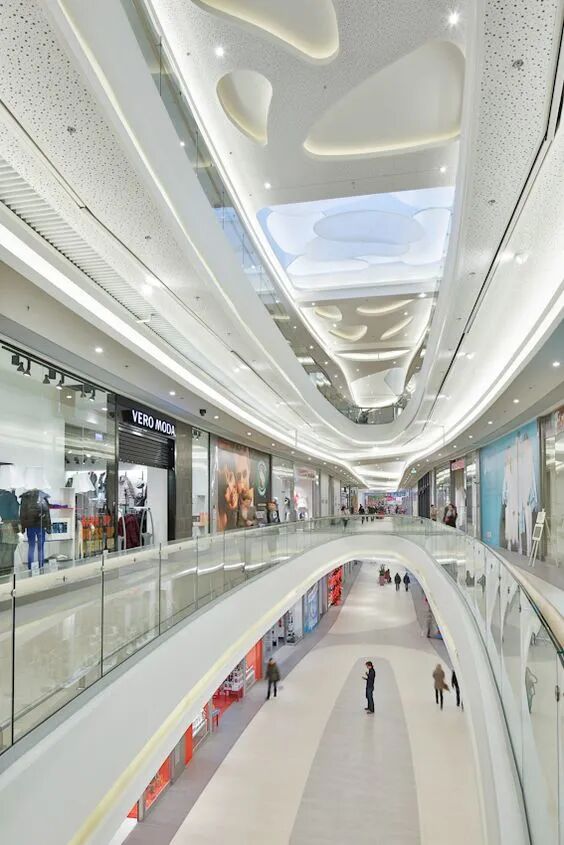

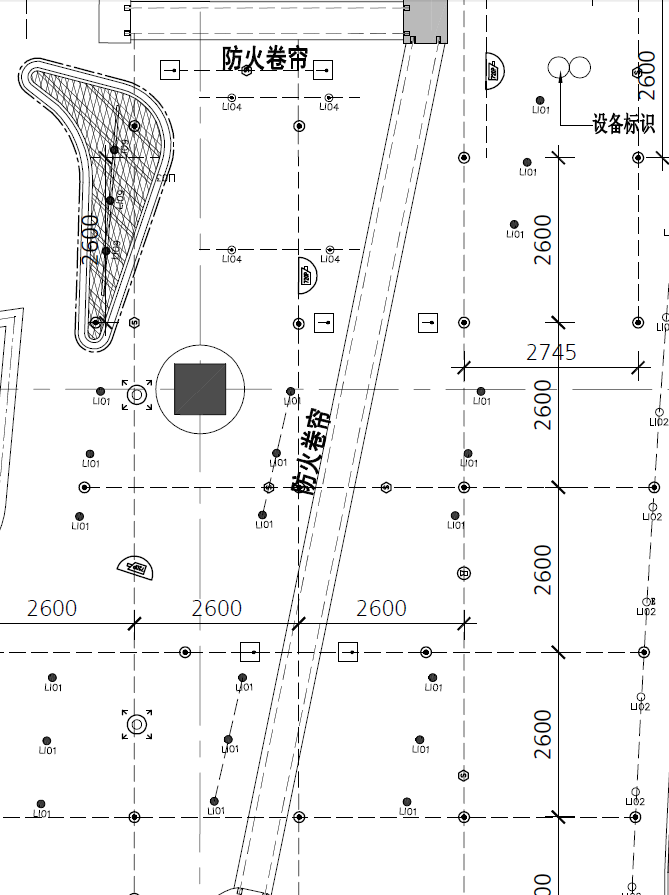

3、综合天花图都包含哪些内容？
a、天花造型
b、天花灯具
c、喷淋
d、烟感
e、温感
f、消防广播
g、空调风口
h、检修口
i、摄像头
j、防火卷帘、挡烟垂壁
k、安全出口
对于以上的末端点位，都是机电工程师来布置，我们室内设计师要知道的常规末端点位相关规范也比较多。
4、室内设计师要知道的常规末端点位

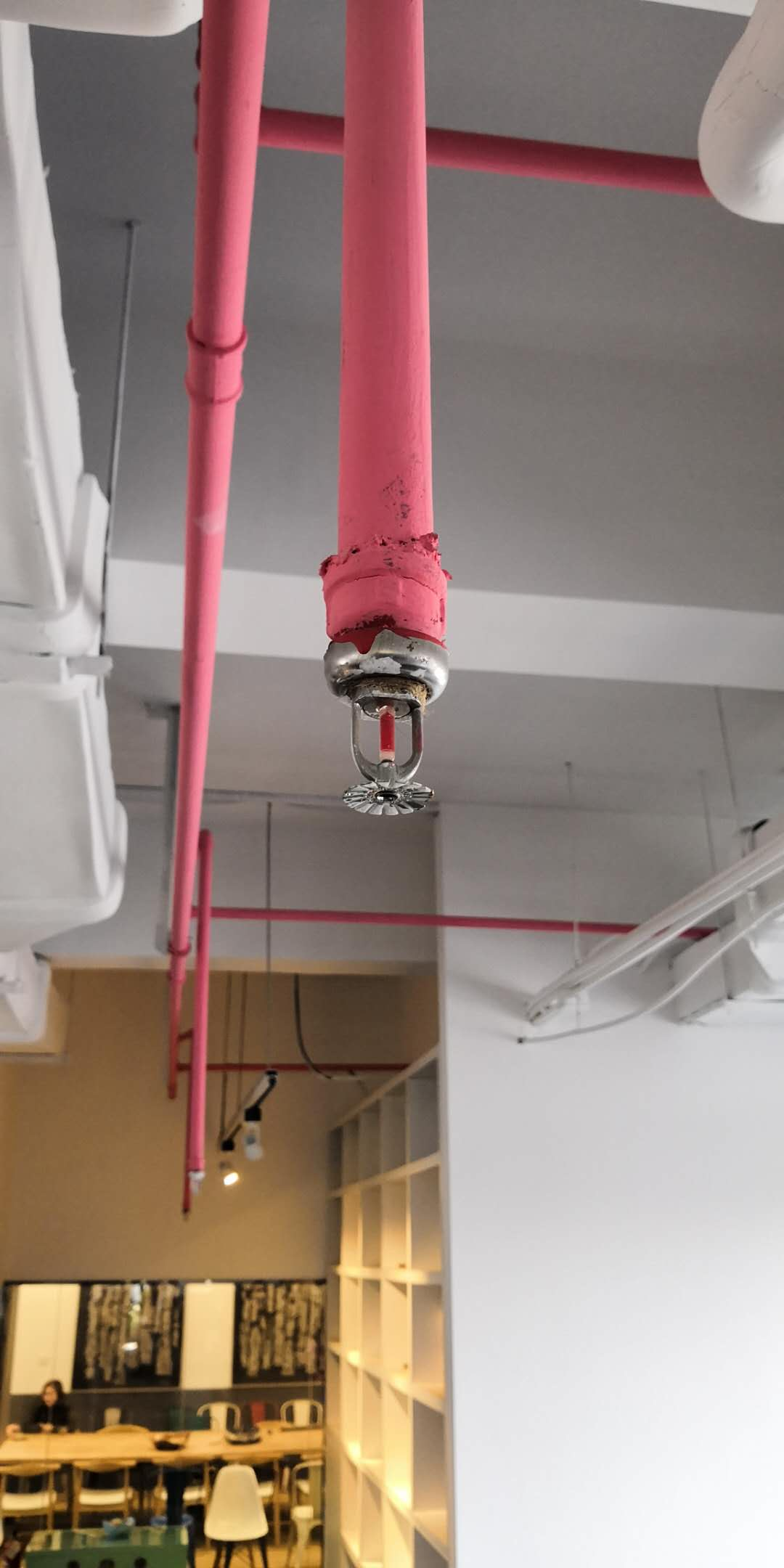

a、喷淋规范
2个喷淋头间距需≥2400mm且≤3600mm。喷淋头距墙不得超过1500~1800mm，离墙最小不得＜500mm(上海标准)；
b、距灯最小距离：300mm；
c、烟感规范
房间高度：12＜h≤20(m)，不适合安装感烟探测器。房间面积＜80㎡，高度≥6m时，感烟探测器的保护半径为5.8m，保护面积为60㎡。
那关于这些末端点位在网上都可以查到相关的规范，大家做到项目的时候可以进行搜索。
CAD分图层是怎么回事？
☟ 来自 @白白不说 提问 ☟
你好，设计得到，请问CAD分图层是怎么回事？怎样使用？
☟ 设计得到解答 ☟
关于这个问题咱们分2部分来回答：
1、怎么理解图层？
图层就像一页一页透明或者无形的纸张，我们在每一页纸张上进行绘制不同的图元。
然后这些纸张根据不同的组合叠加形成不同类型的图纸，我们能够单独去控制每一层上的所有物体。
▲ 多张透明的纸叠加在一起形成的图案
2、对于图层要了解哪些内容呢？
既然我们能够理解图层的重要性，下面我们就来看下关于图层我们都要知晓哪些内容：
a、图层选项编辑窗口

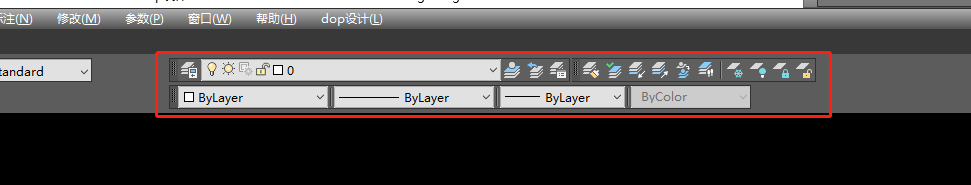

在CAD界面中，我们最直观能够看到的就是图层的编辑窗口，也是每一个设计师使用比较频繁的功能，在这里我们能对已有的图层进行选择、转换和编辑。
那我们先来了解一下这里的功能，此命令栏中分为3个部分：
① 标注1处是可以调出图层特性管理器，是图层编辑的集中控制面板，此部分内容后面单独介绍；

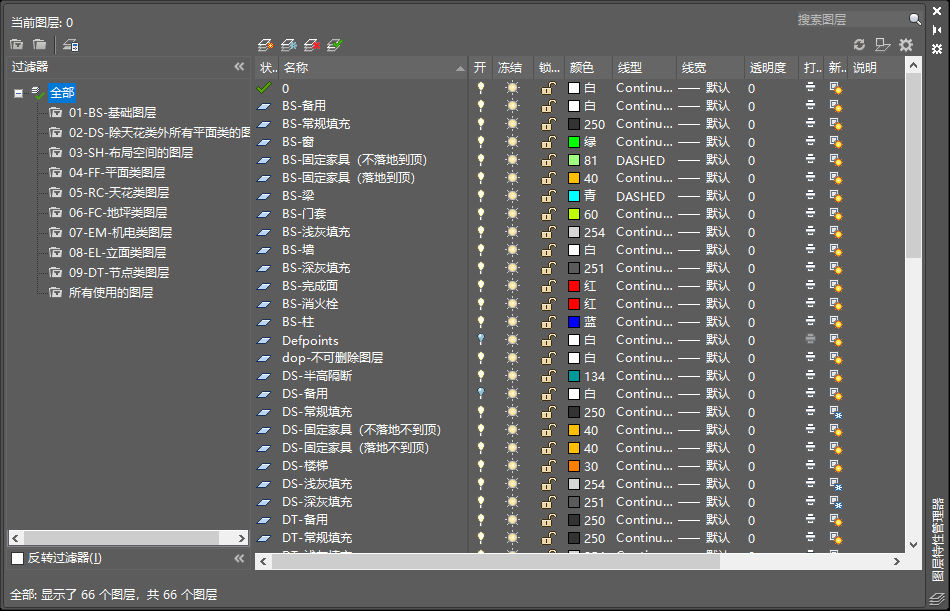

△图层特性管理器

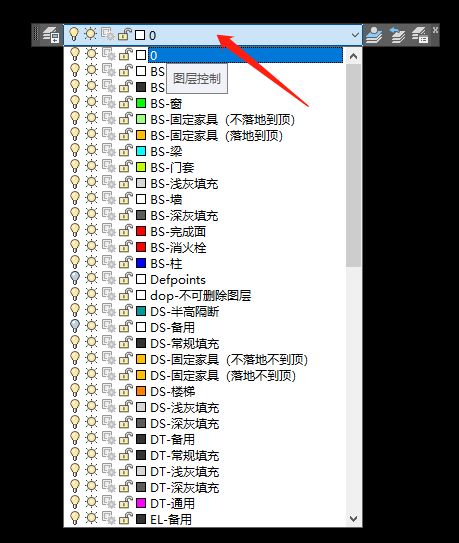

② 标注2处是图层选择栏，可以在绘图过程中快速切换或选择某个图层，并可以控制图层的开关等；
△图层选择切换
③ 标注3处是用来控制图层的次序和图层状态管理器操作。

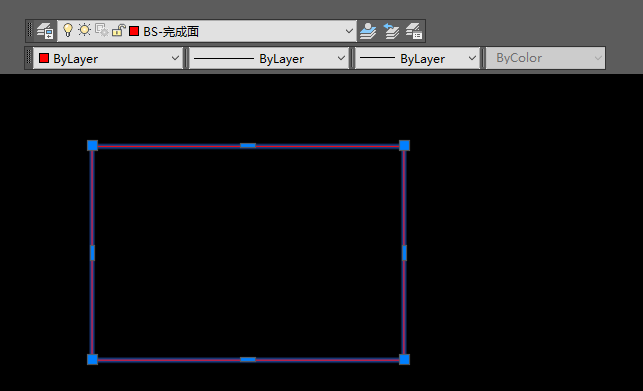

此命令栏用来控制图层相关的颜色、线型、线宽等内容。
这是一个非常重要的命令栏，其中的操作可对图纸表达产生重要影响。

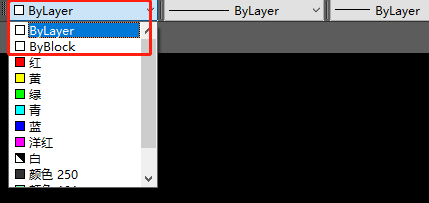

PS：这里解释下2个词汇的意义：ByLayer和Bylock。
1）ByLayer
直译就是随层，意思就是说当一个图层的物体需要切换为其他图层时，只要图层颜色选择是ByLayer，那么当图层切换时颜色也会跟着图层的颜色发生改变。

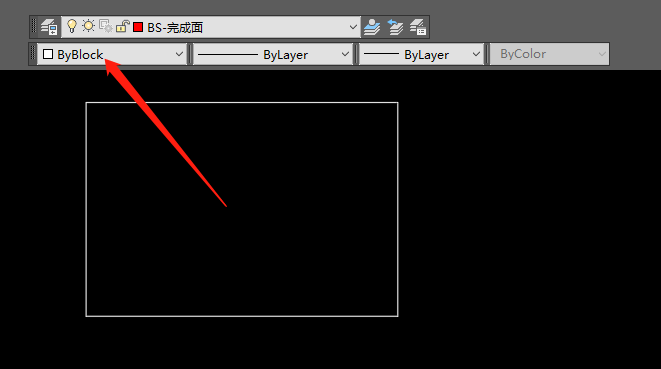

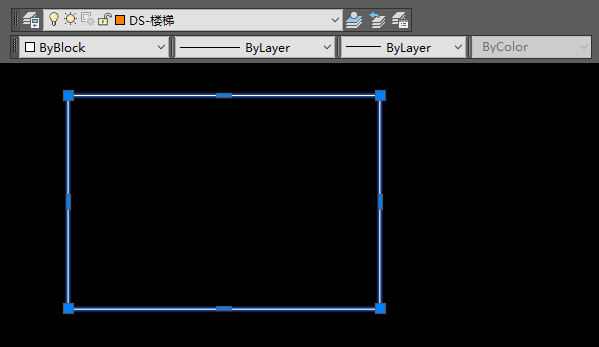

2）Byblock
当图层颜色选择为Byblock时，物体颜色会显示为白色，图层切换时也不会跟着图层的颜色发生改变。所以Byblock选项使用很少，建议非特殊要求，不使用。
b、 图层特性管理器（单独讲~）
如果你认为掌握以上的这些内容就算全部了解了图层使用方法，那就大错特错了，接下来我们来到图层特性面板来看看有哪些好的功能。
图层特性管理器中的功能比较多，这里主要介绍一些比较好的功能。众所周知一套制图标准中会包含多个图层，这么多的图层在绘图时不只是编辑，甚至连找到都比较费劲。
所以在图层设置时，需要对图层进行分类，并且把相同或能够归纳的图层进行合并，尽量减少图层数量。

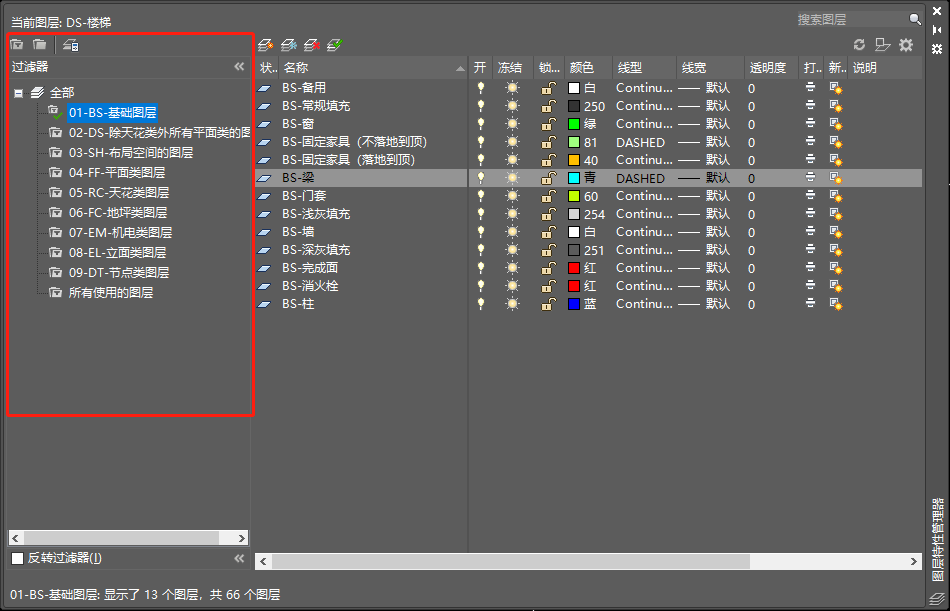

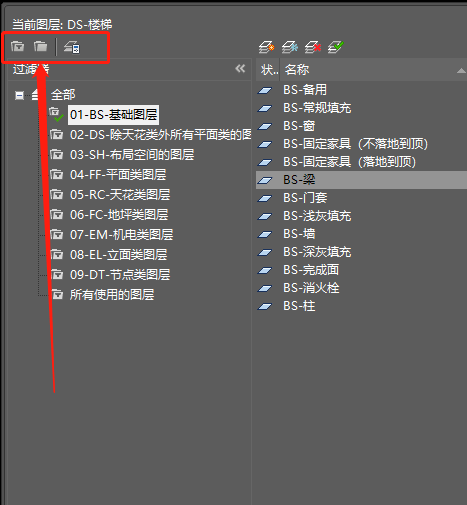

① 图层过滤器
在过滤器中添加相应的分组，可以使绘图过程中能够快速选择相应图层。
相信很多小伙伴没有使用过图层过滤器，创建过滤器分组的前提：当前文件内有制图标注的全部图层。创建过滤器的操作如下：
1）点击创建过滤器组

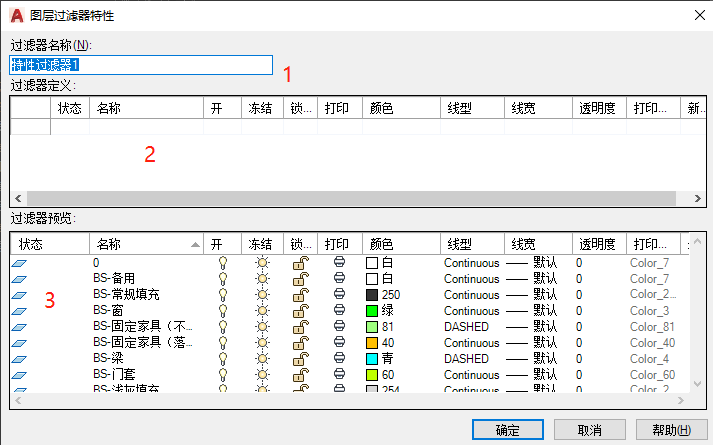

△图1
2）图中1处可以编辑过滤器组的名称；

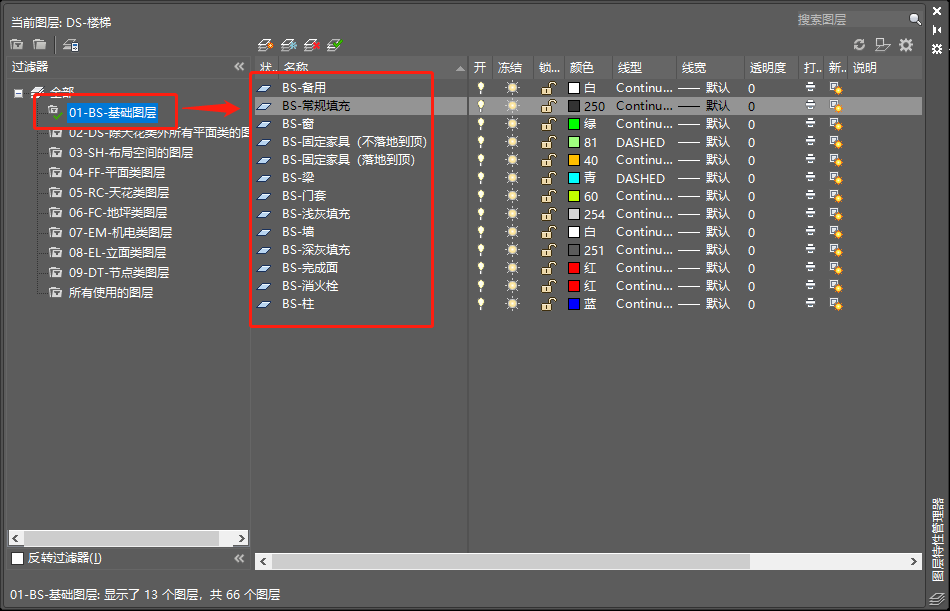

3）标注2处是过滤器选择，可以快速过滤出同类图层，比如输入【BS】就可以过滤出所有的BS图层；
4）标注3处为当前文件中的所有图层，通过这样的操作可以把所有的图层进行规范管理。
在绘图时可以把需要的分组置为当前选择，分组名称前出现绿色对号即为选择，就能够暂时屏蔽其他不需要的图层，提高工作效率。
② 图层状态管理器
用图层状态管理器进行图层开关，能够快速的切换不同图纸的图层需求。
图层状态管理器的制作方法请观看设计得到官网实战指南第二季中的相关视频。
▲长按扫码直达~

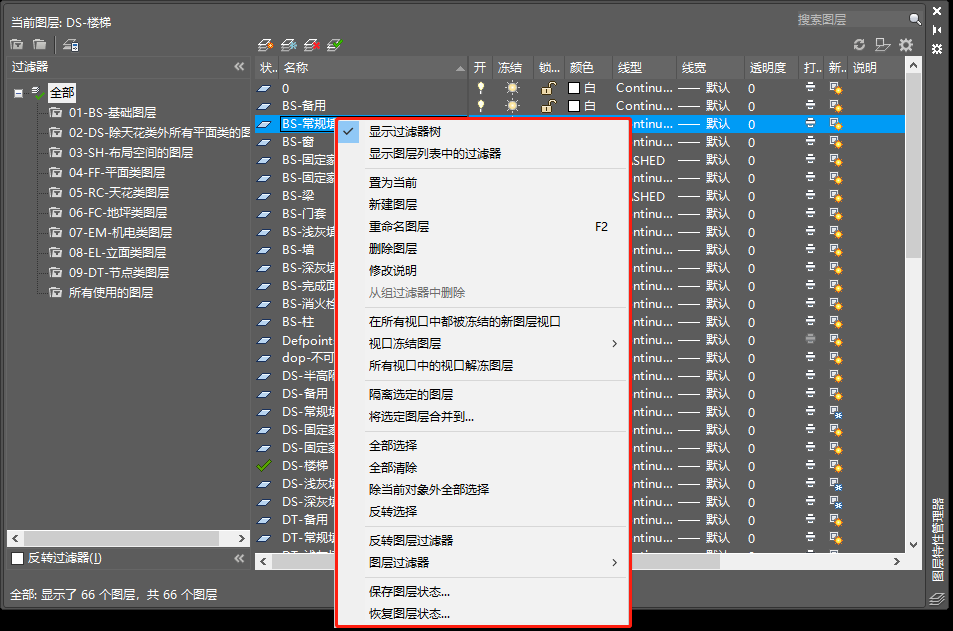

③ 右键功能
除了以上的这些操作以外，在图层特性管理器面板中，我们还可以通过右键选项进行相应的图层编辑。

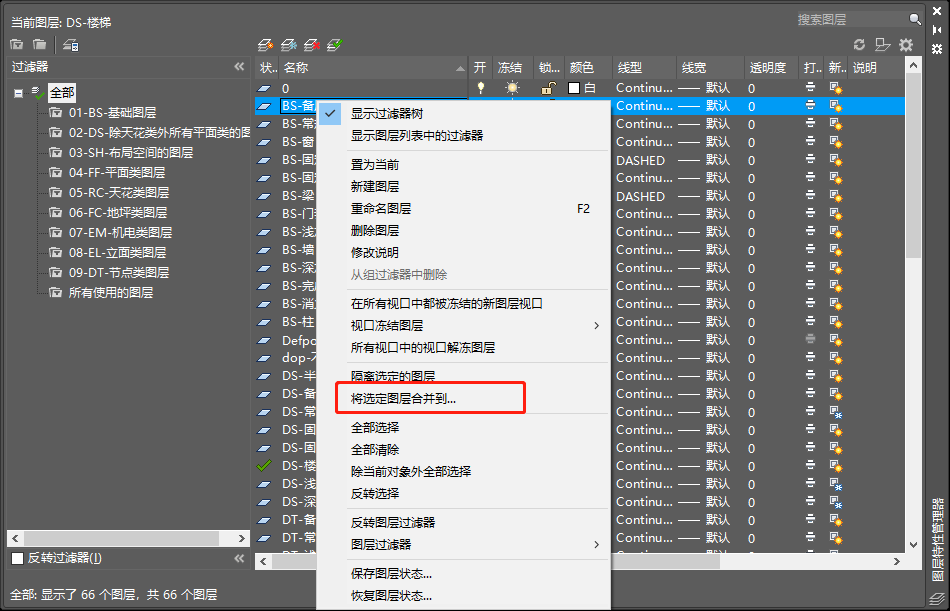

在图纸绘制过程中，经常会出现一些外来的图层，甚至有些图层都删除不了，这个时候我们就可以利用右键中的图层合并功能进行处理，这也是一个非常实用的功能。
CAD中如何快速改变物体图层？
☟ 来自 @想学烧烤的烤肉串 提问 ☟

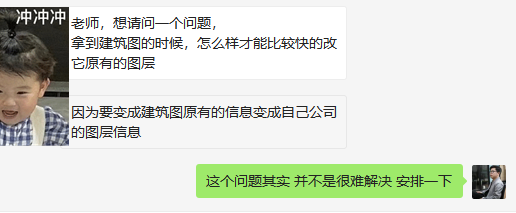

你好，设计得到，请问CAD中如何快速改变物体图层？

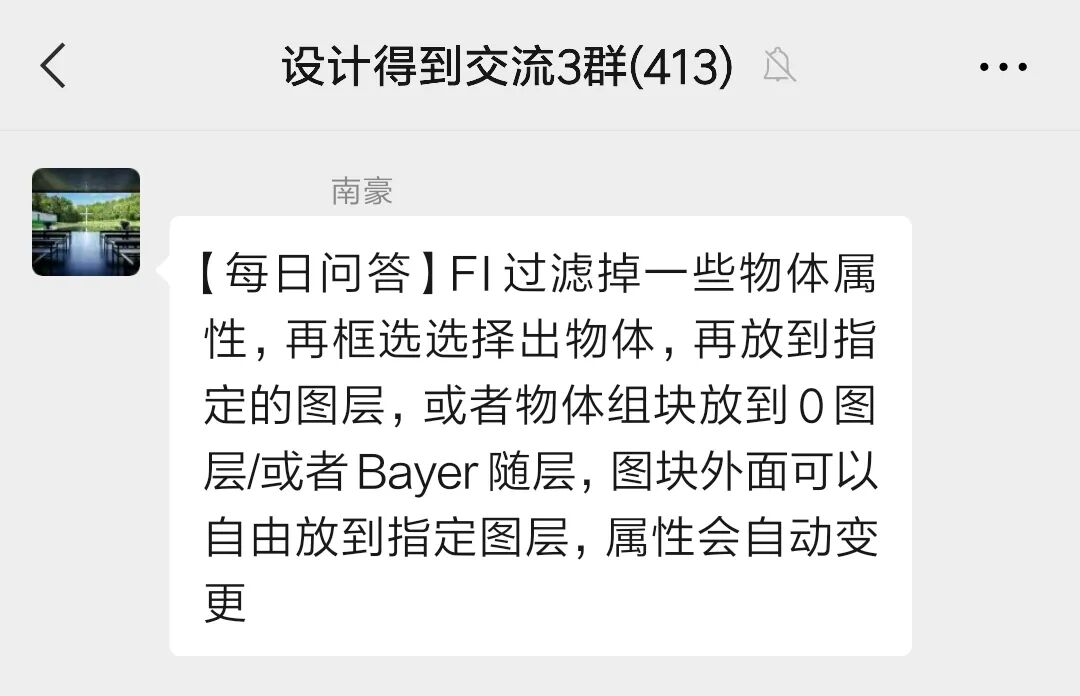

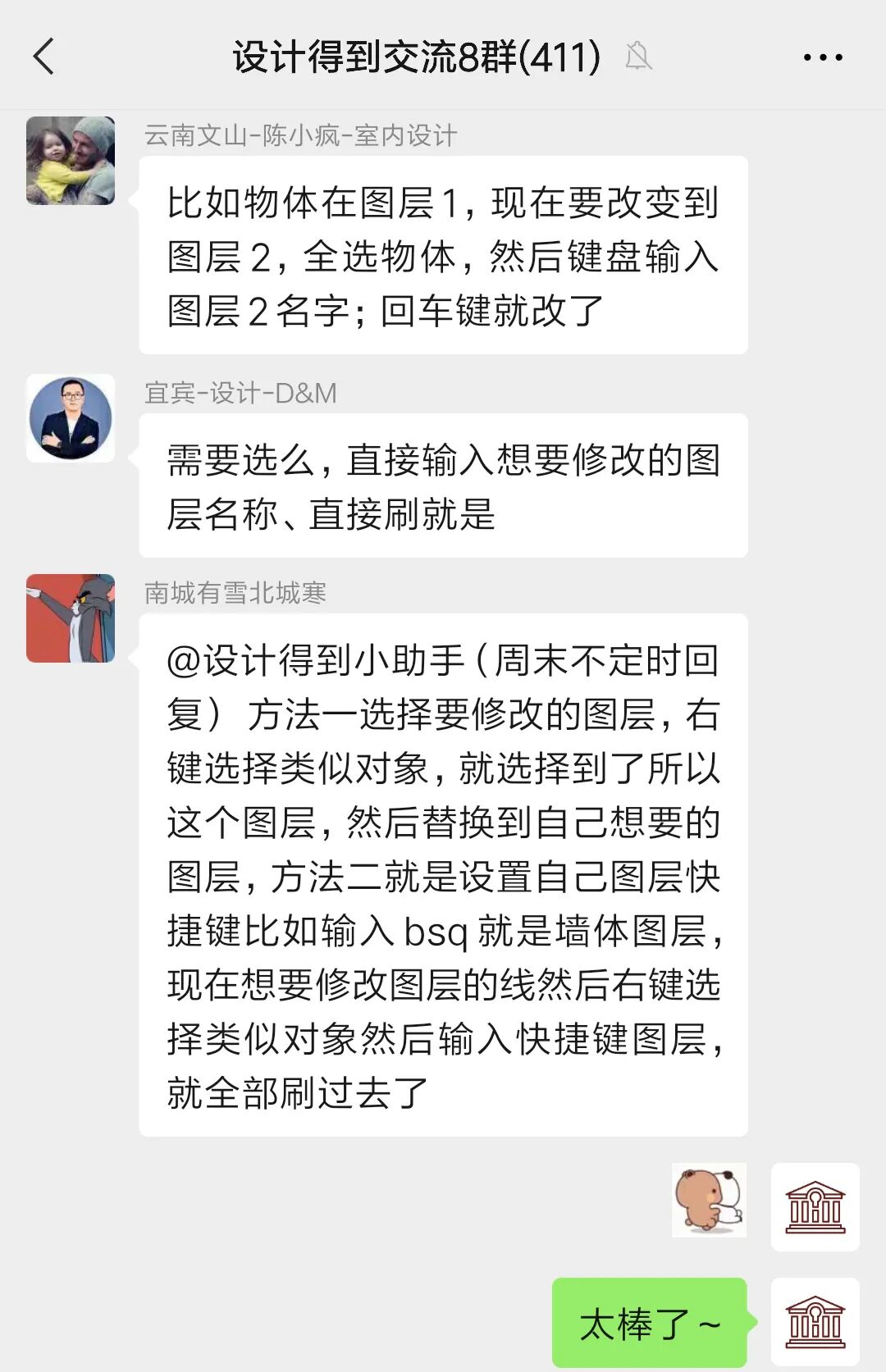

☟ 热心网友解答 ☟
☟ 设计得到解答 ☟
正如这位小伙伴说的，在我们做一些公装项目中，建筑图就是装饰施工图的原始图。
如上图，拿到这样的图纸，就需要把原有的图纸图层变成你们公司的图层。
今天就和大家说2种方式来操作转换图层：

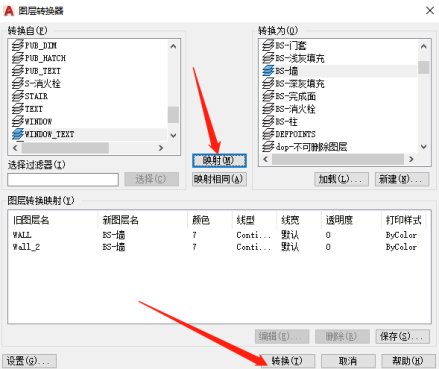

1、第1种方式：图层转换器（LAYTRANS）

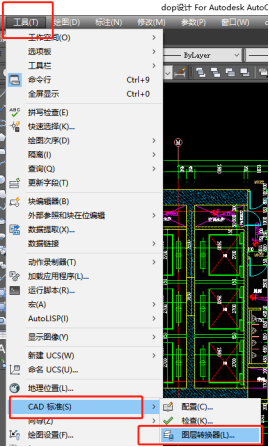

操作流程：点击CAD工具面板→CAD标准→图层转换器。

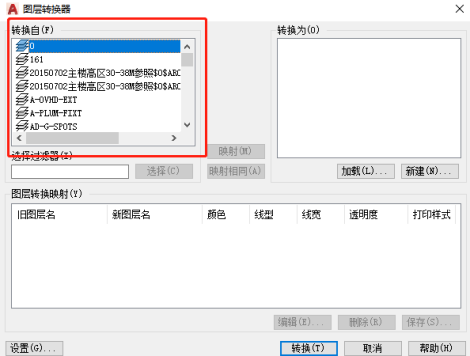

下图圈住出来的就是当前CAD里面的图层信息。
那我们要转换成自己公司的标准，就需要添加开图文件的图形样板（至于开图文件是什么东东，可以在往期问答文章中搜索到）。
那如何添加开图文件呢？

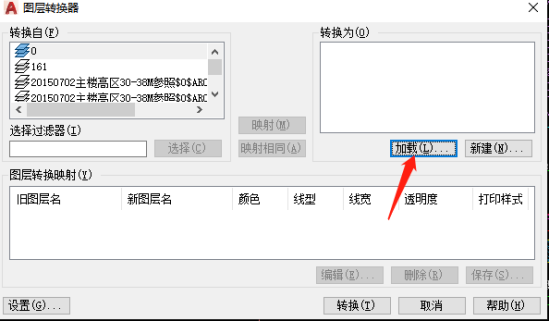

a、在图层转化器中点击加载
b、选择开图文件打开
c、加载进入后，右边栏就会有自己公司的图层，接下来就可以进行转换图层了。

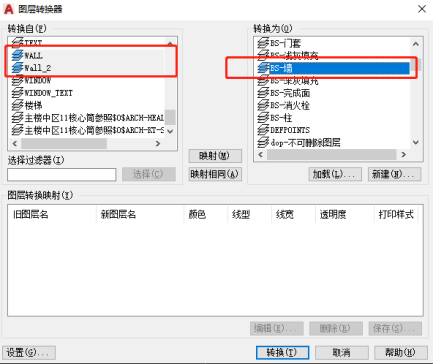

d、转换图层
如：原建筑墙体图层→转换为BS→墙体。
e、点击映射
那这样一个原有的图层就转换成新的图层了。

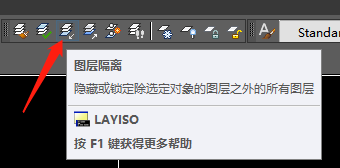

2、第2种方式：图层隔离（LAYISO）
点击图层命令面板，选择你要隔离的图层内容(如:墙体图层)，会有2种显示状态：
a、第1种：只显示隔离的物体。
b、第2种：显示全部物体，但是只能修改隔离的图层，其它图层都被锁定了。
图层被隔离之后，可以全选物体进行图层调整，前提是在当前CAD里面有你需要的图层，不然你隔离之后，也没办法选择调整图层。

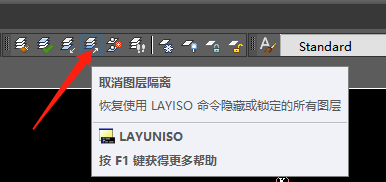

修改完成后，在点击“取消图层隔离(Layuniso)”面板即可完成。相对于上面第一种方式，图层隔离这种方式更加方便快速能够进行图层修改。
我是一条正经的分割线
以上就是小编在《每日问答》中，罗列的3个CAD精选的问答知识，希望其中的干货内容对你有所帮助，当然文中内容的不足之处，欢迎你在「留言区」留下你的思考和观点~
设计得到官网CAD好课推荐
《从“零”开始，系统学习CAD》
基础提升、巩固加强CAD
系统学习，“玩转”CAD体系课程
▽ 设计师必备的技能提升课程 ▽
△长按扫码，了解详情~
单课购买99元
设计得到年费会员免费看！！

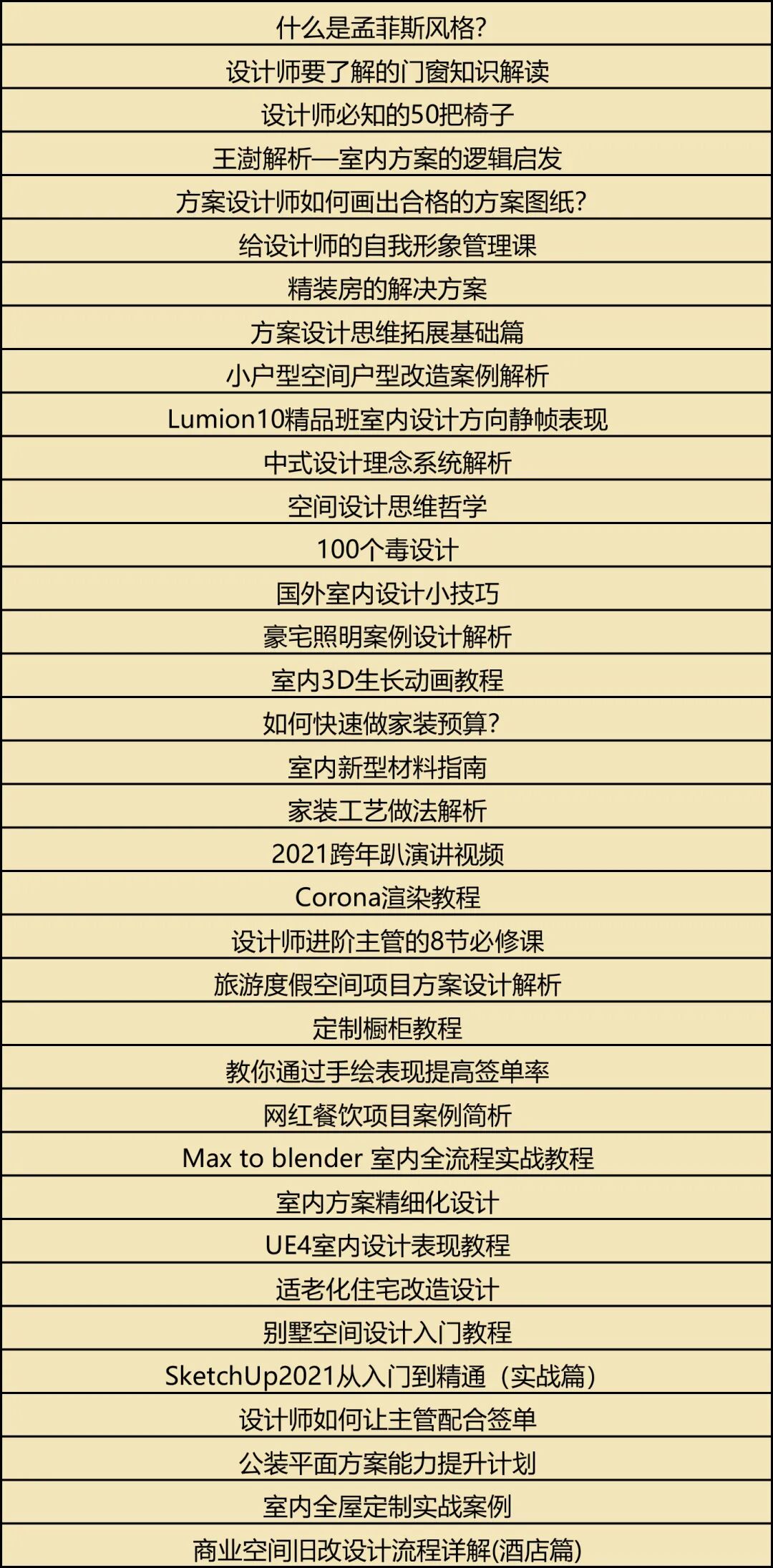

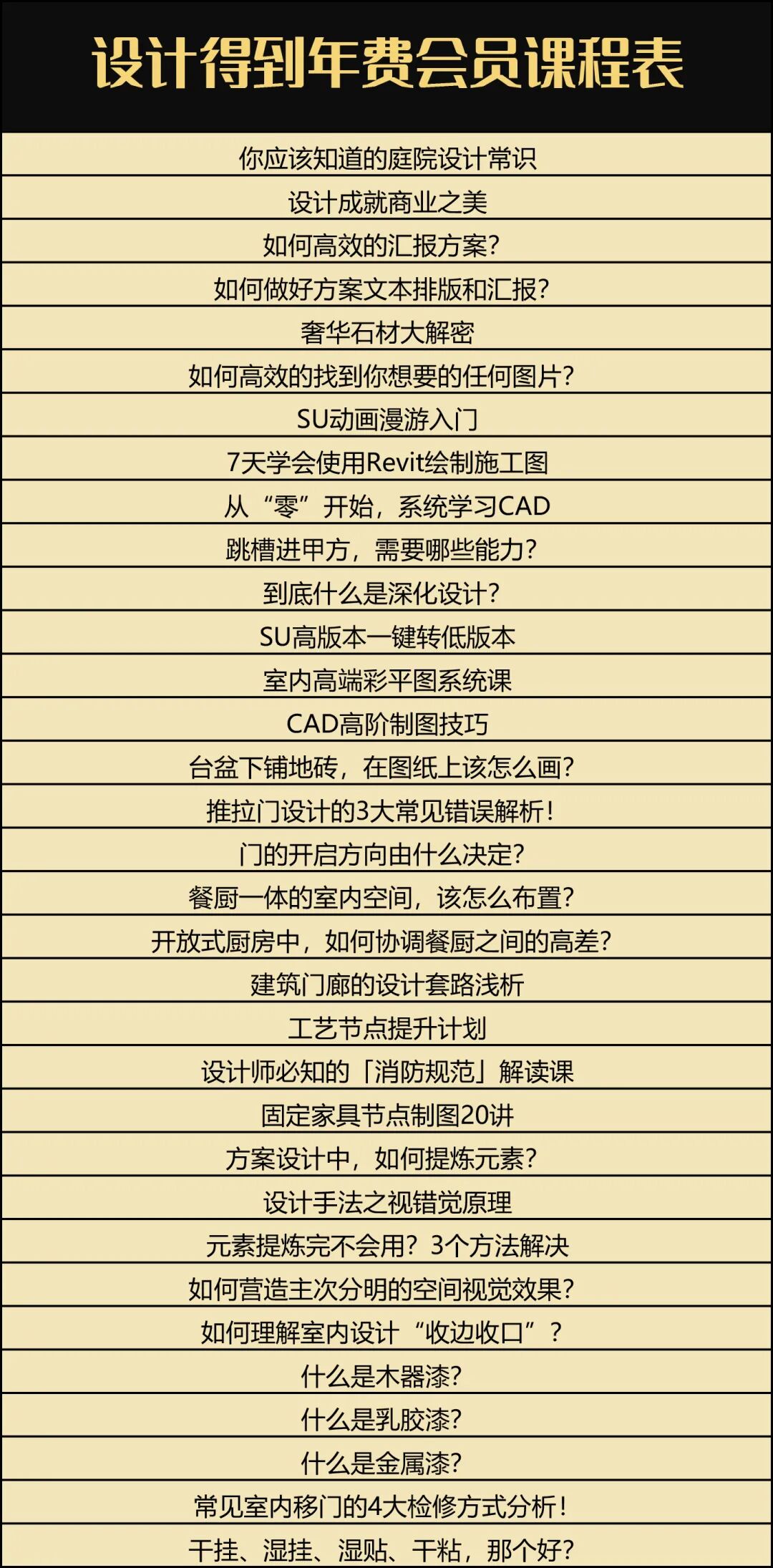

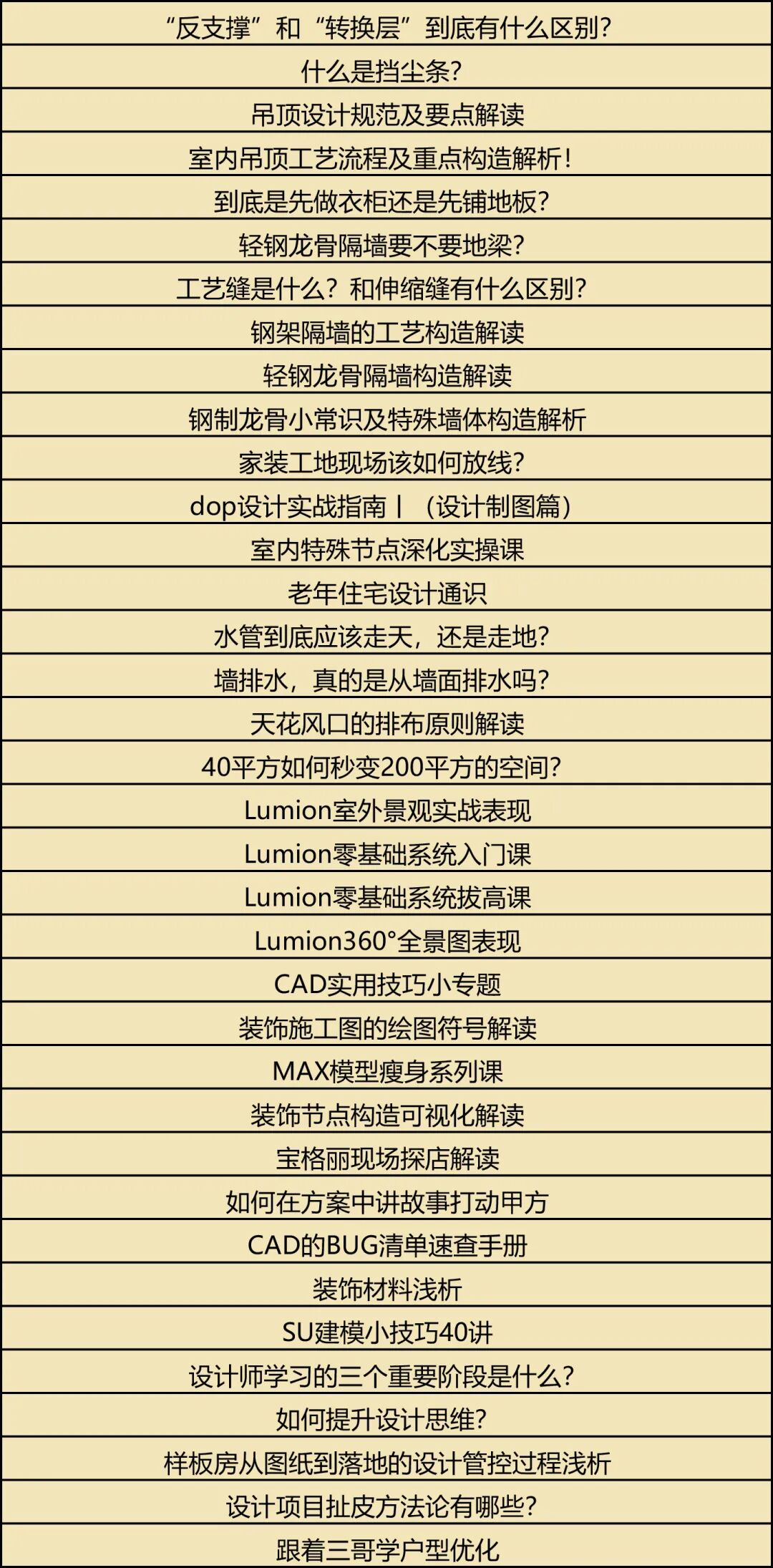

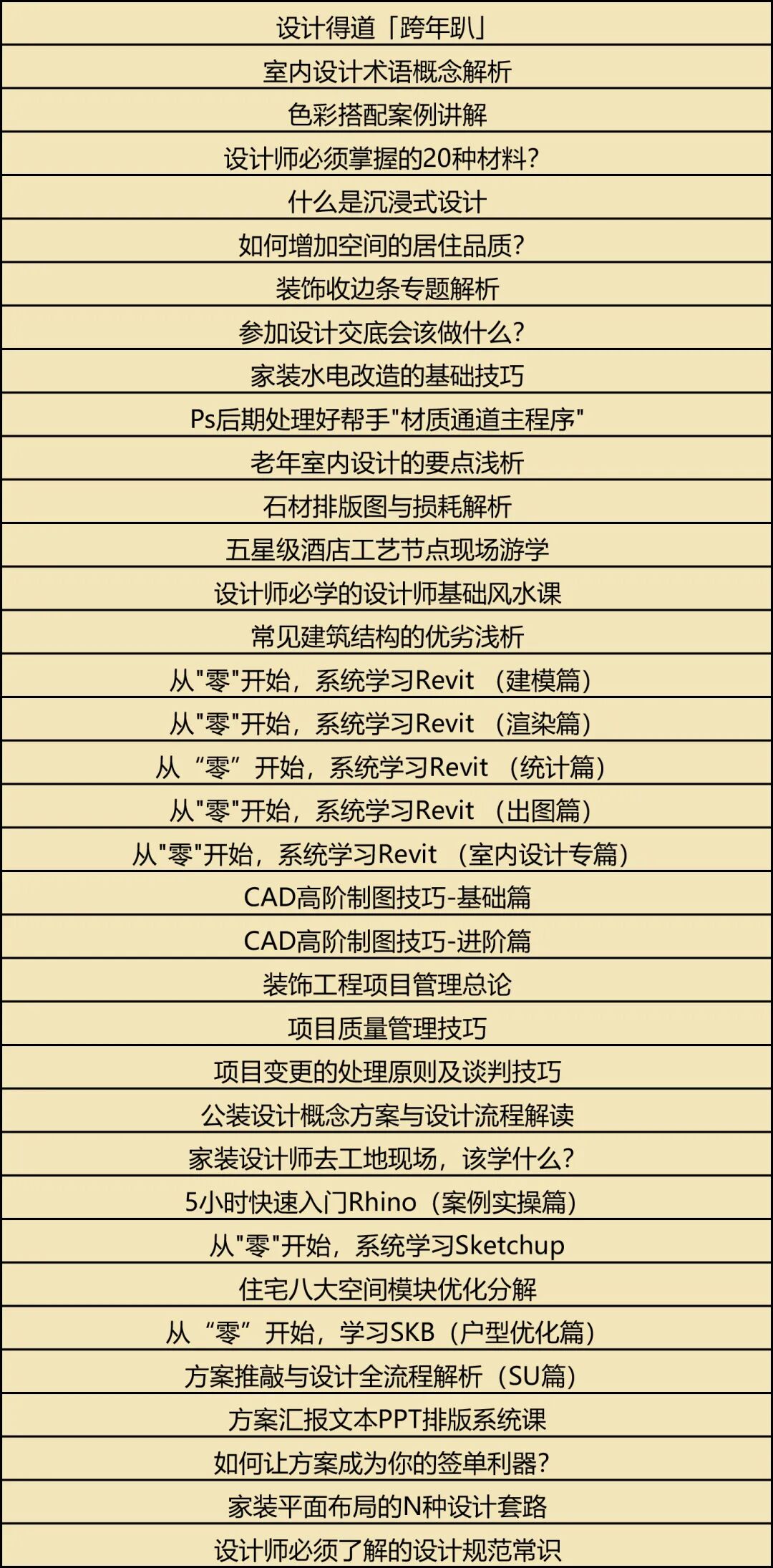

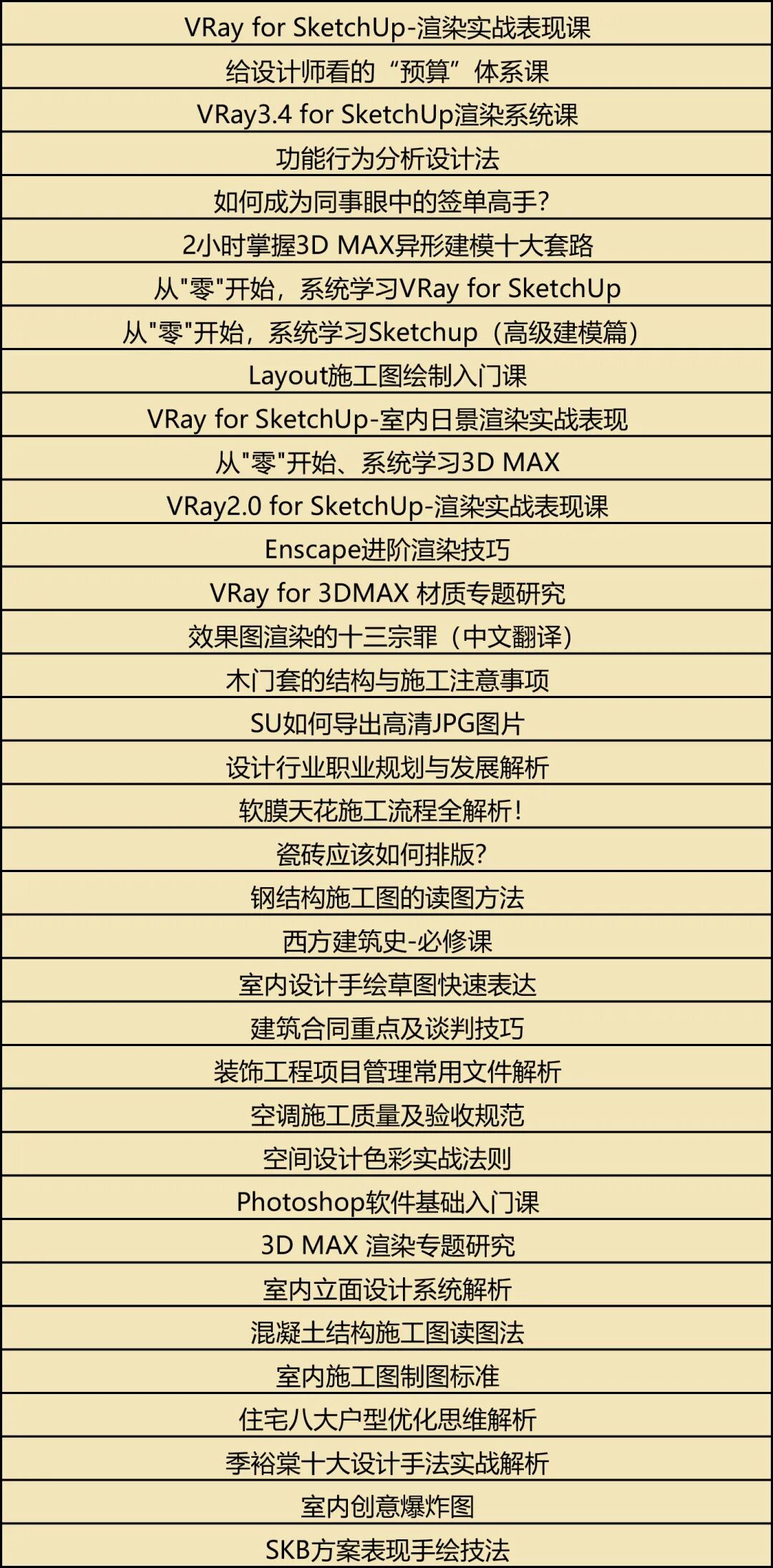

年费会员免费观看的课程大概还有这么多↓
