每日问答第685期(视频版)
文字内容呈现
注意看，

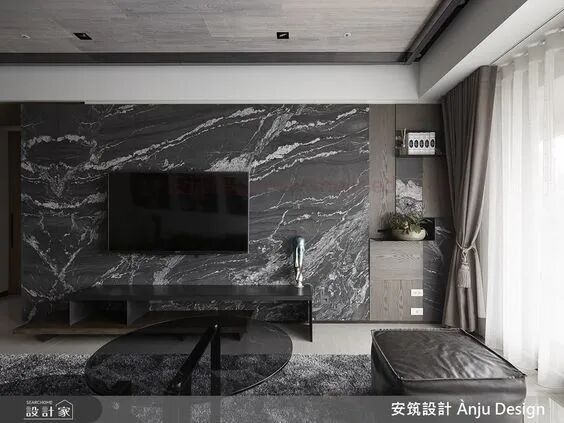

这种背景墙上有明显的断痕缺陷，是项目在深化设计时，没有做石材彩色排版图造成的
彩色排版图是用1:1的石材大板扫描文件，来做预排铺贴的控制图纸，是保证落地效果必备的一张图
下面，我们来图解一下石材彩色排版图的整个制图流程
1、准备素材

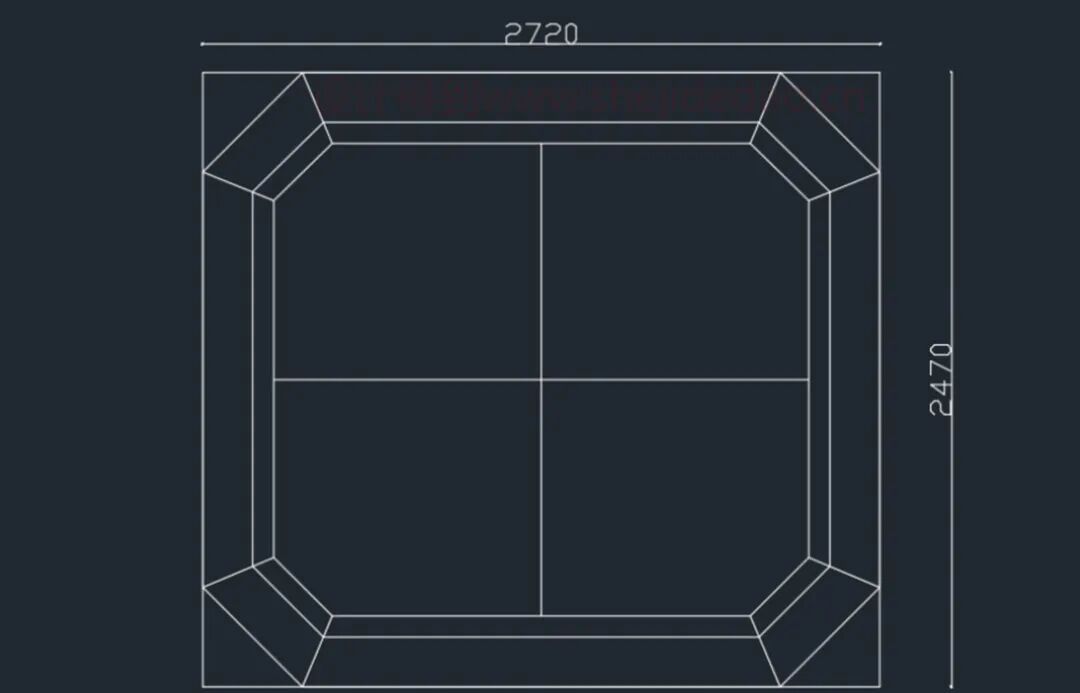

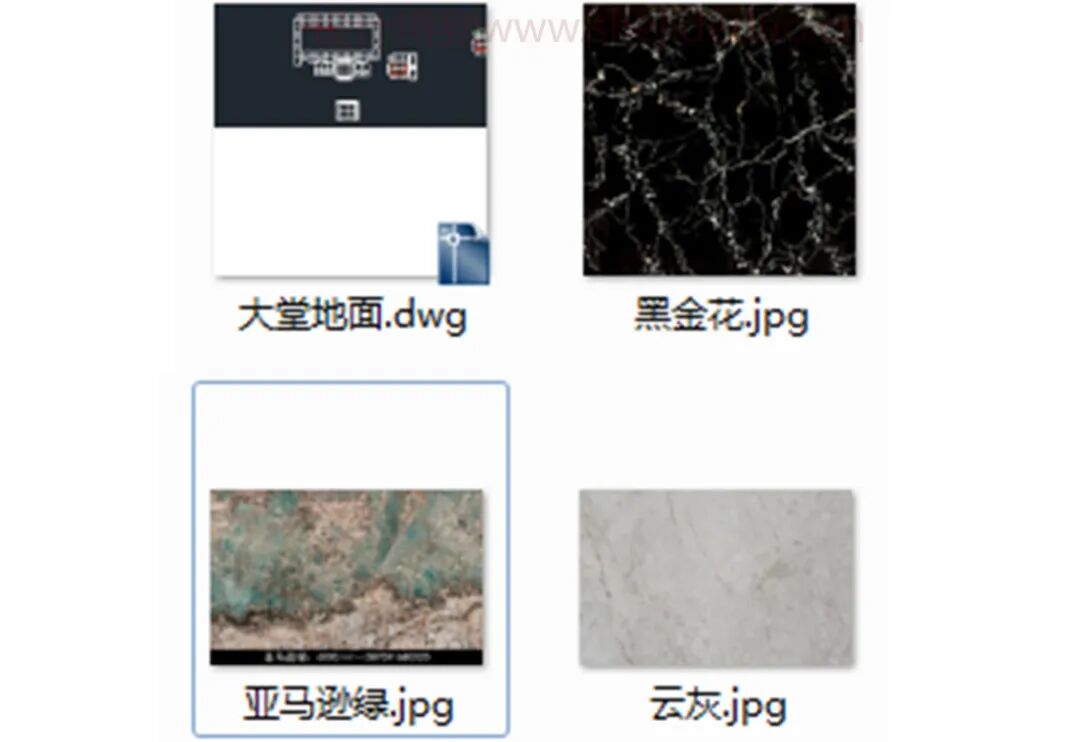

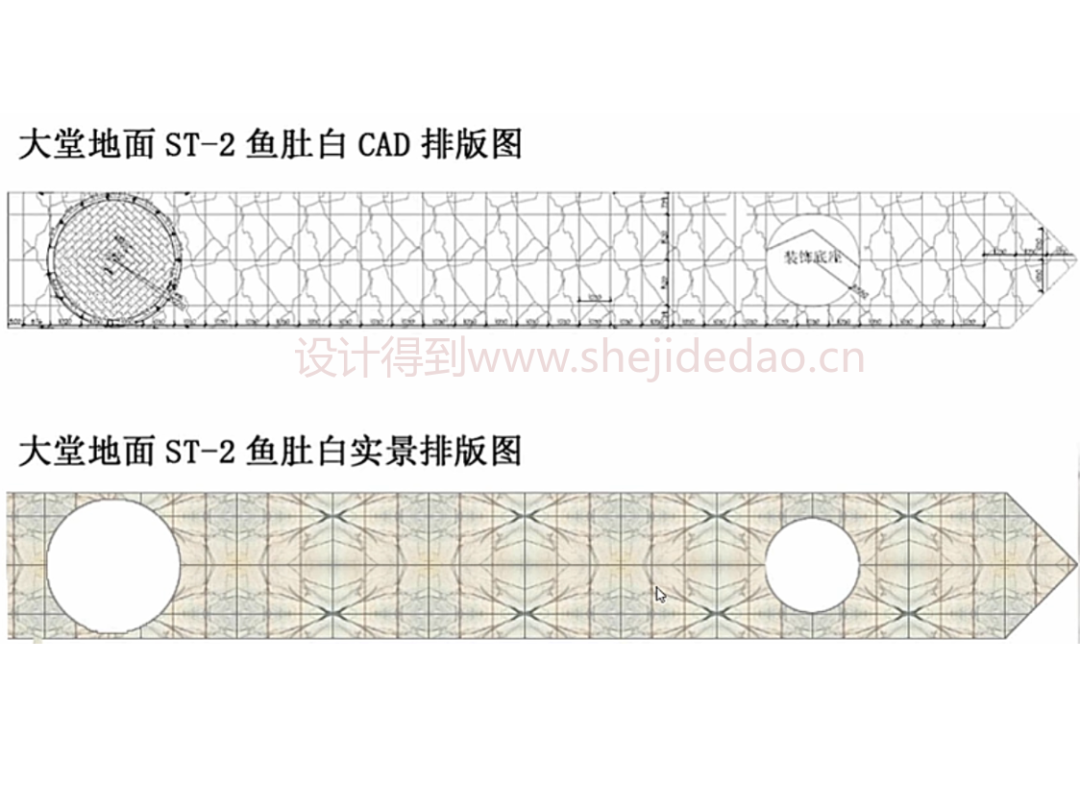

需要先拿到石材排版图的CAD版本 和 石材厂家给出石材大板扫描文件
2、确定需要彩色排版的区域，单独导出PDF

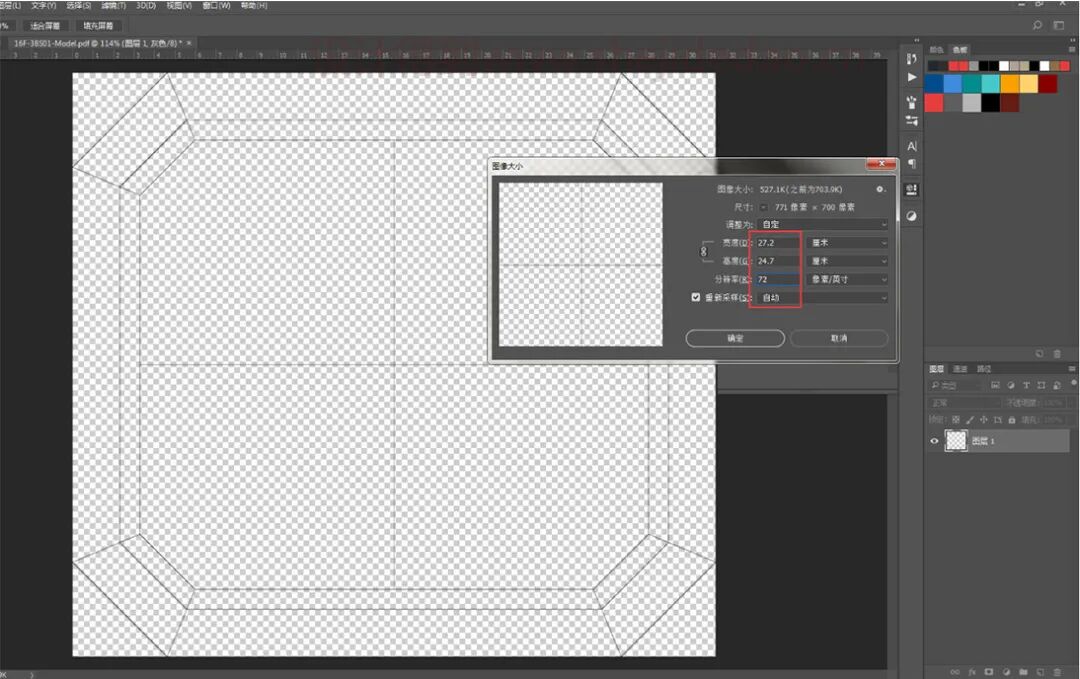

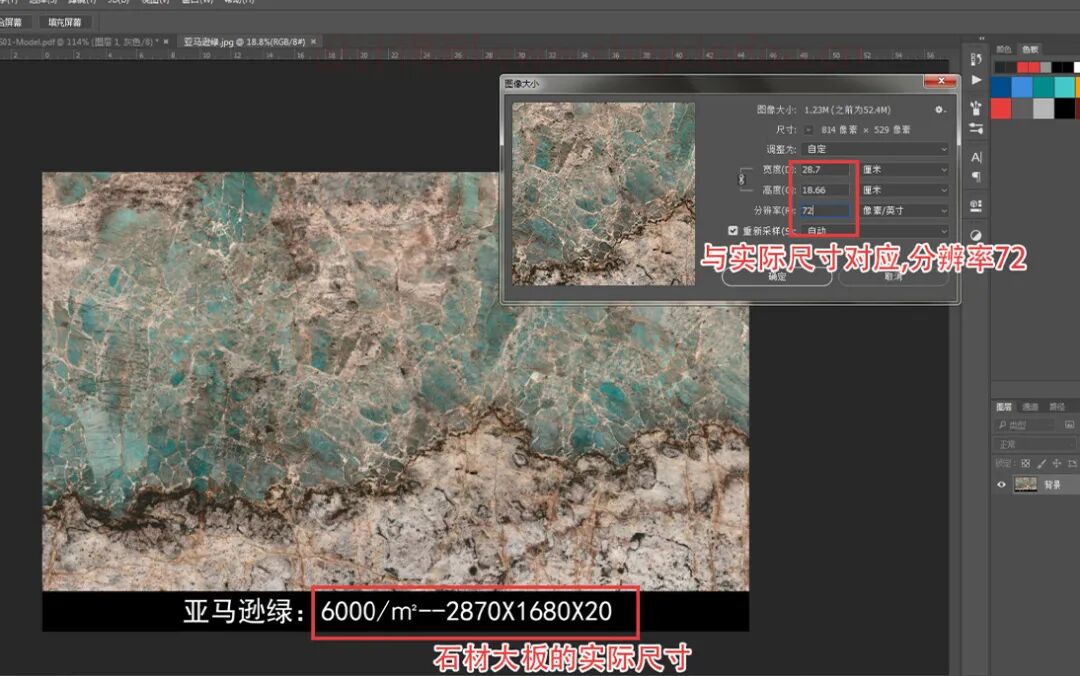

3、将石材排版图和大板扫描件，以实际的尺寸 导入Ps 开始排版

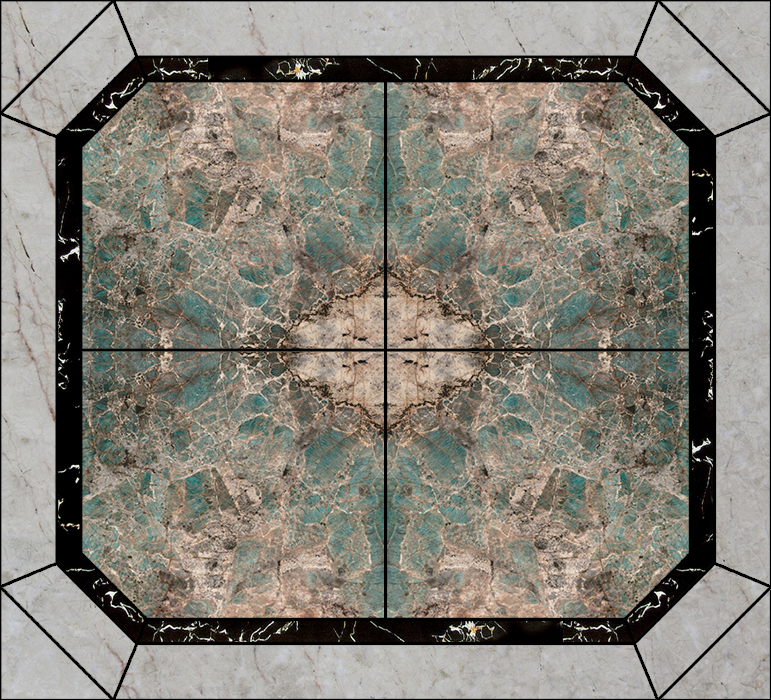

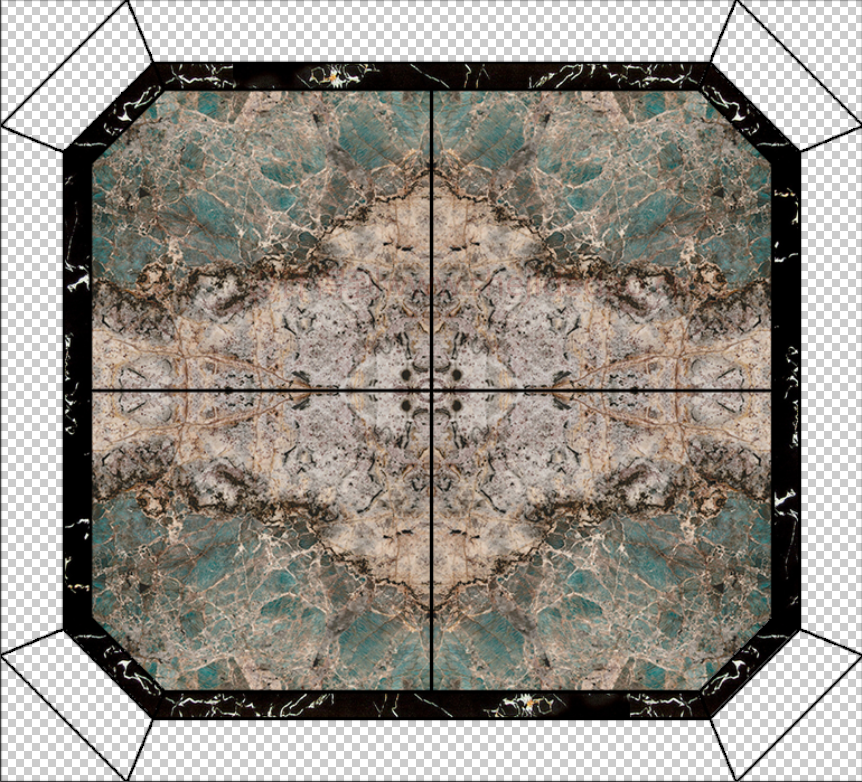

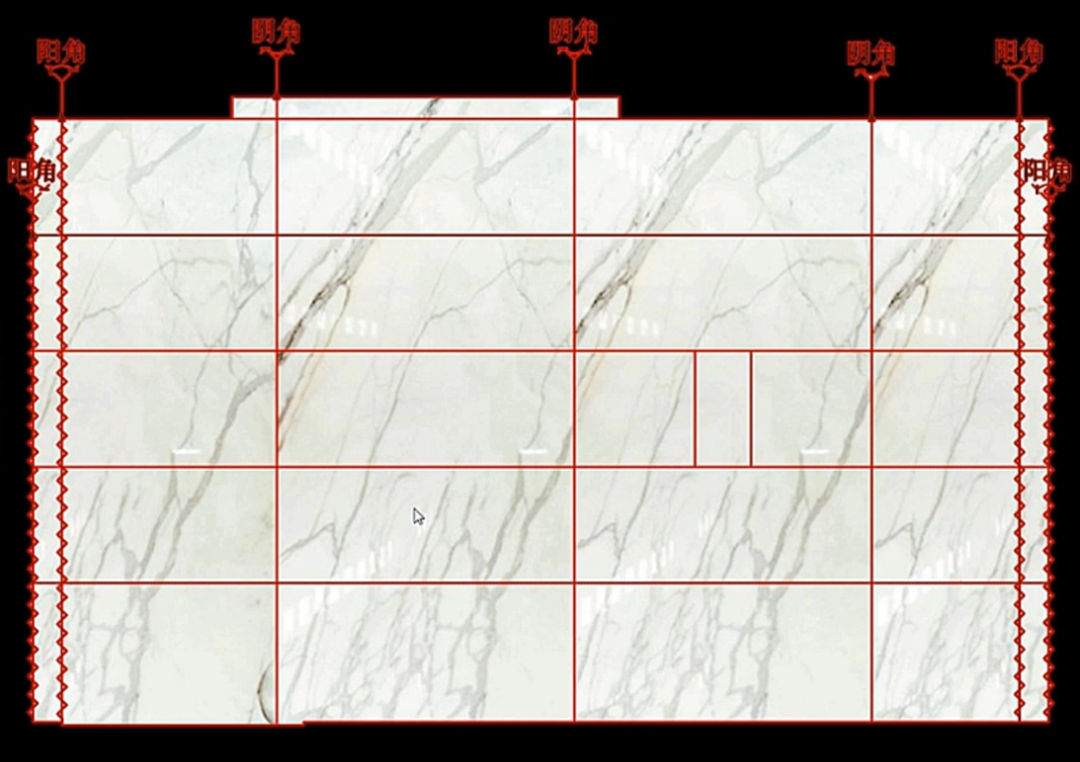

4、根据石材纹样，按设计要求，进行对纹排版，出具多个排版方案

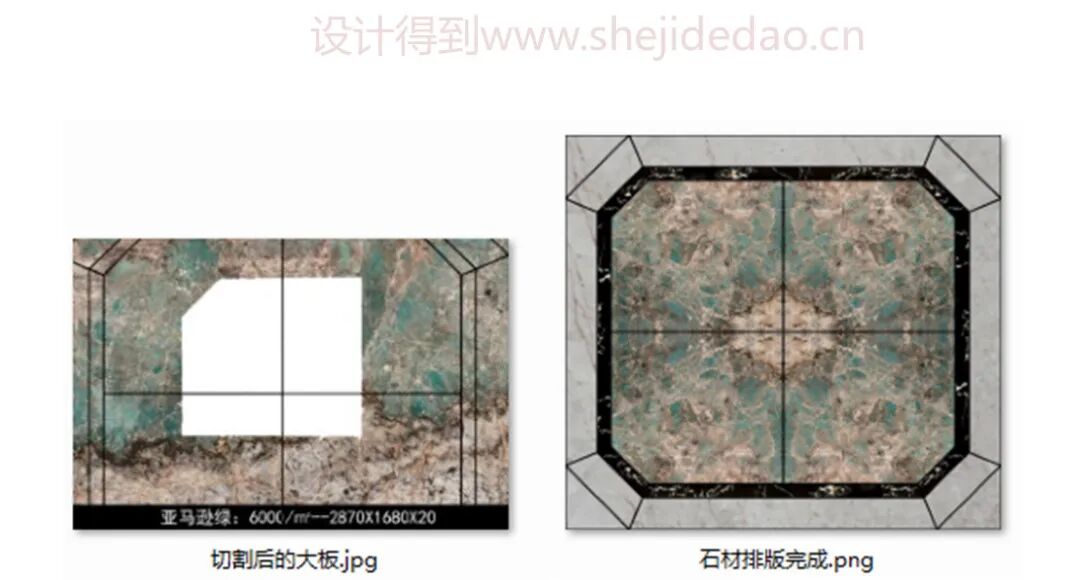

5、确定最终的排版方案后，将石材排版文件和扣取石材的部位文件

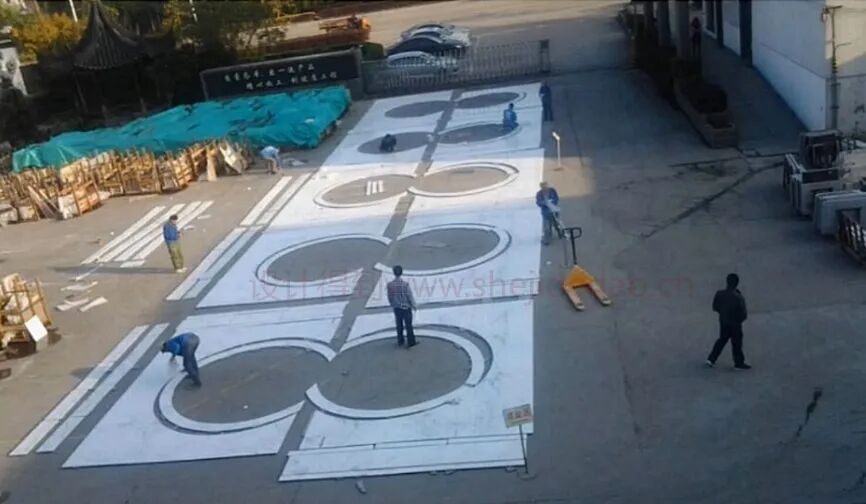

当做下料单的附件，发给石材厂家，要求按图切割和预排

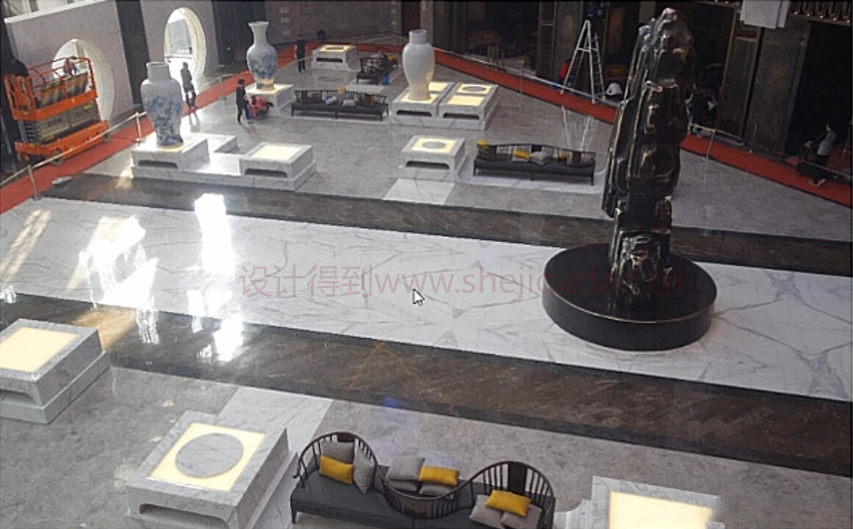

这样一来，就能很好的把控最终设计落地的效果了
好了，今天的分享就到这里，你学会了吗？
