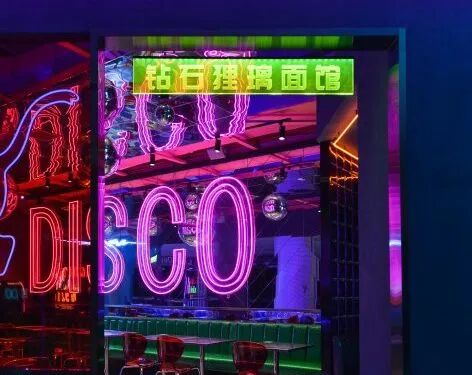

随着空间变化的要求和空间气氛的营造，光效果使得透光材料的需求越来越大。而透光材料千千万，亚克力导光板作为其中一员，又是什么样的呢？
今天我们就从以下几个方面来聊一聊亚克力导光板：
1、什么是亚克力导光板？
2、亚克力导光板的原理及工艺
3、亚克力导光板的实际应用
什么是亚克力导光板？
source：google.cn
1、亚克力导光板的定义
想知道什么是亚克力导光板，就要先了解一下什么是亚克力板。亚克力板，英文Acrylics，由甲基烯酸甲酯单体(MMA)聚合而成，即聚甲基丙烯酸甲酯(PMMA)板材有机玻璃。
source：google.cn

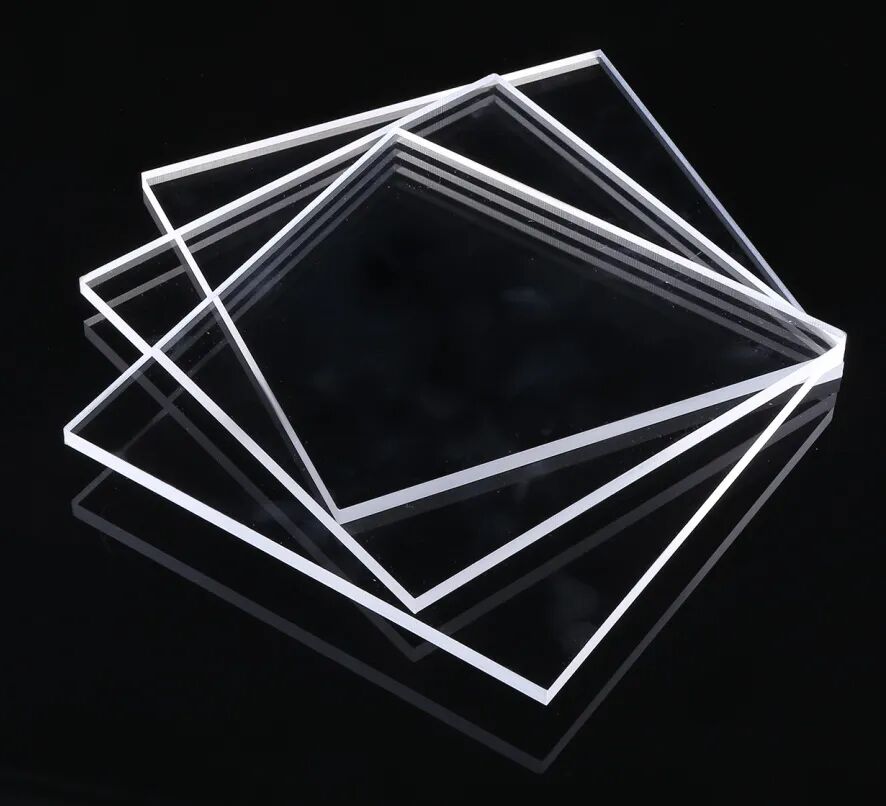

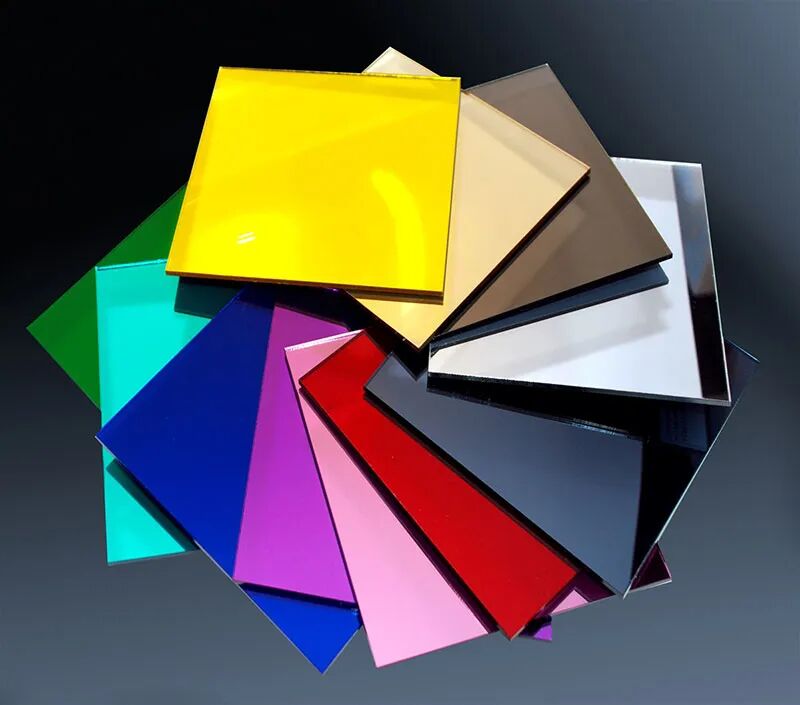

△亚克力板示例

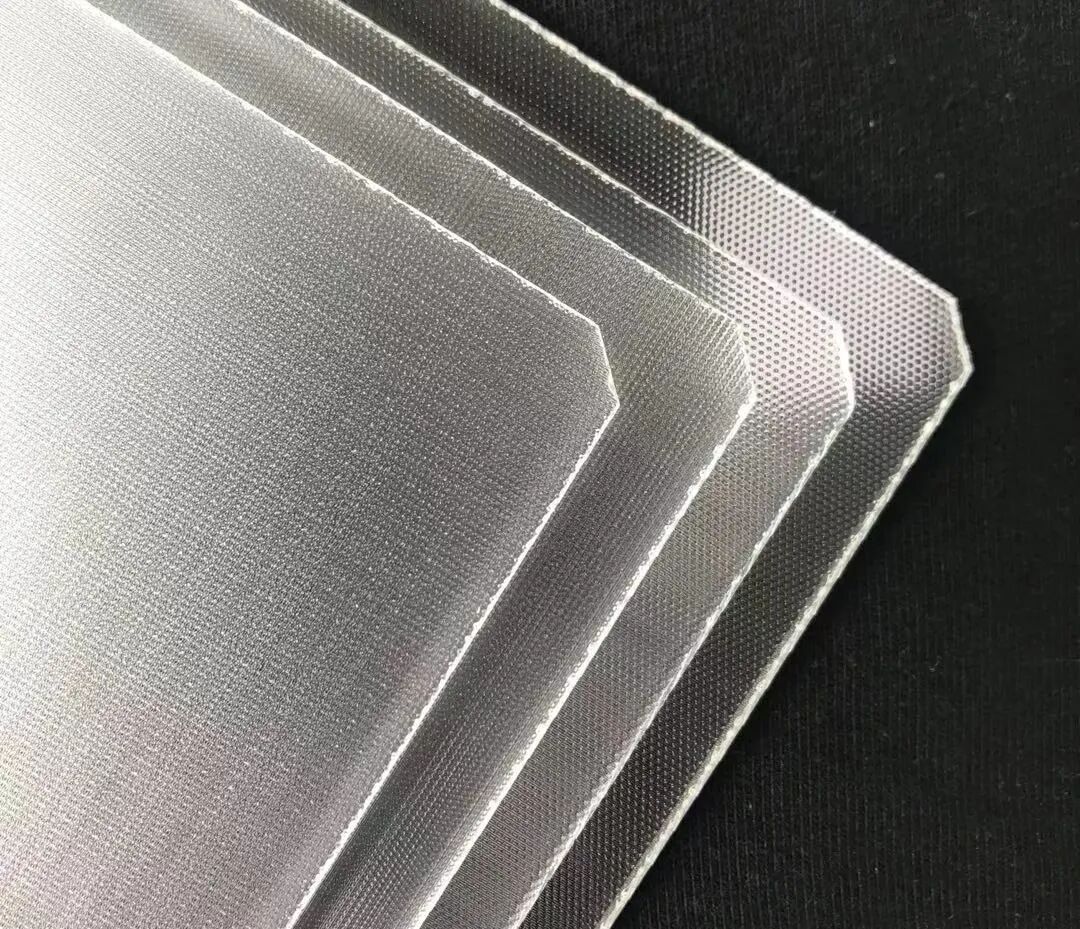

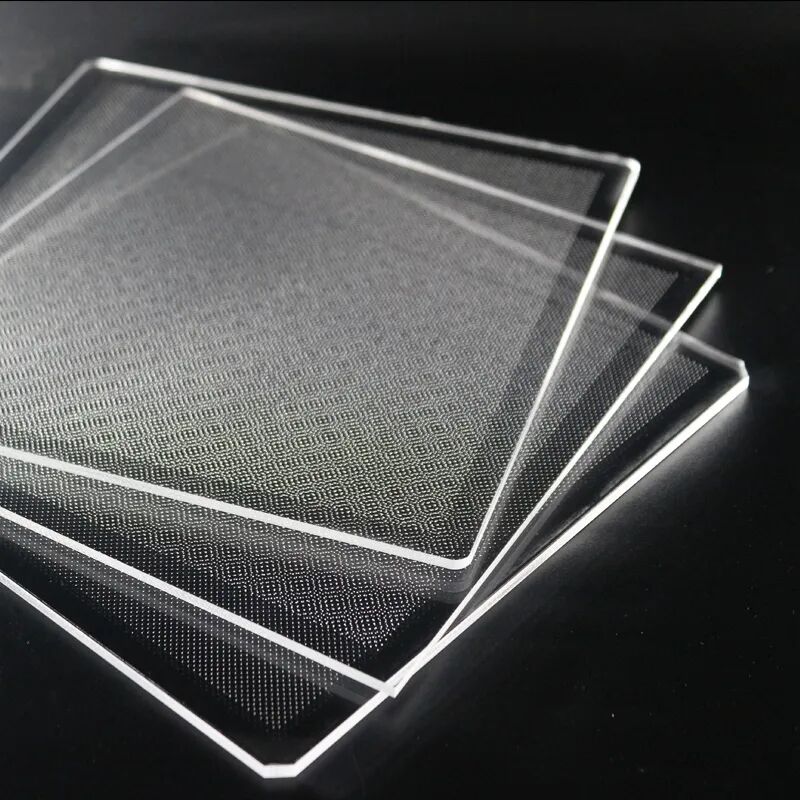

亚克力导光板，也叫通光板，以光学级亚克力板作为材料，运用背光模线技术，透过导光点的高光线传导率，经电脑对导光点计算，使导光板光线折射成面光源均光状态制造成型。
source：google.cn

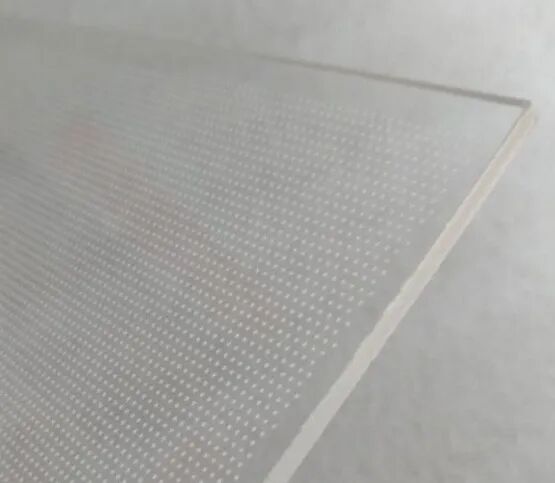

△光学级亚克力板示例

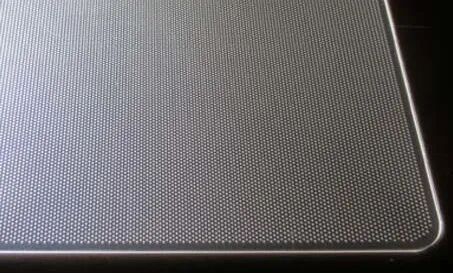

source：google.cn

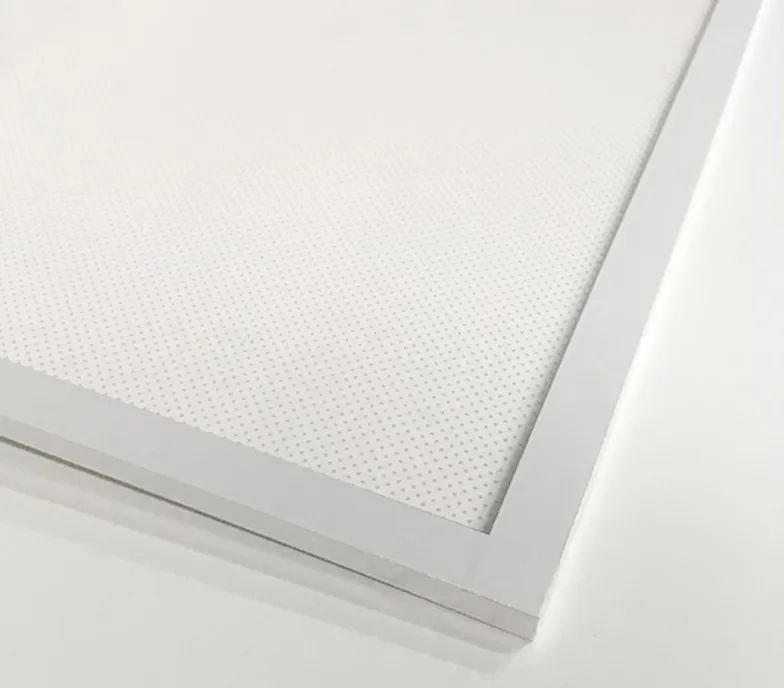

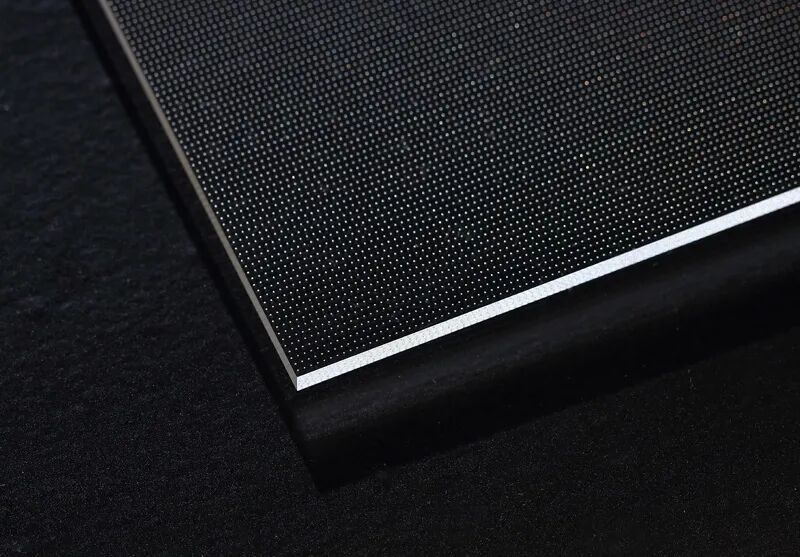

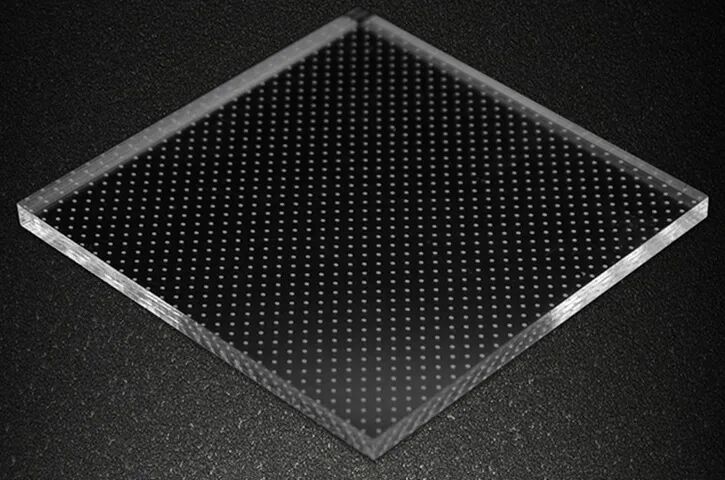

△经处理后成为亚克力导光板
简单来说，亚克力导光板就是运用亚克力的透光性，在亚克力内部做一些可以使光线均匀发出的导光点，来达到我们想要的灯光效果。

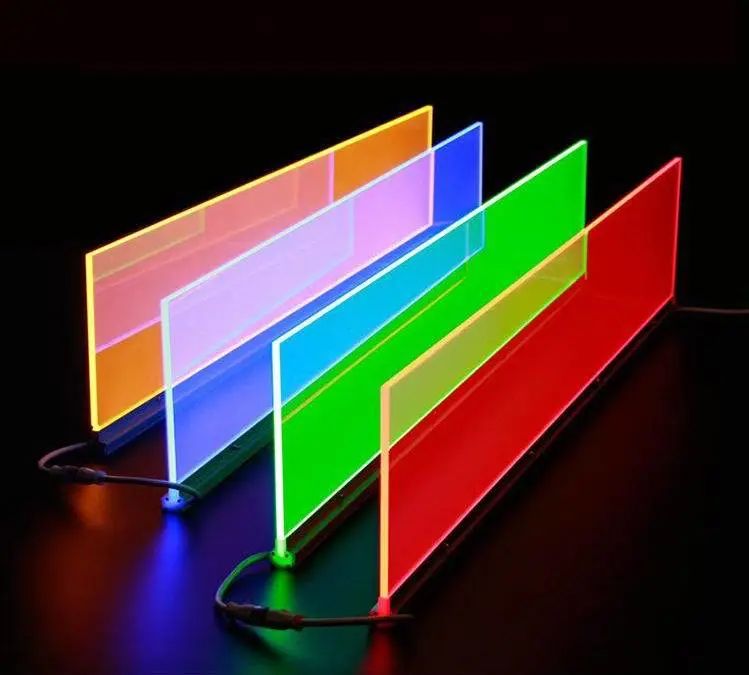

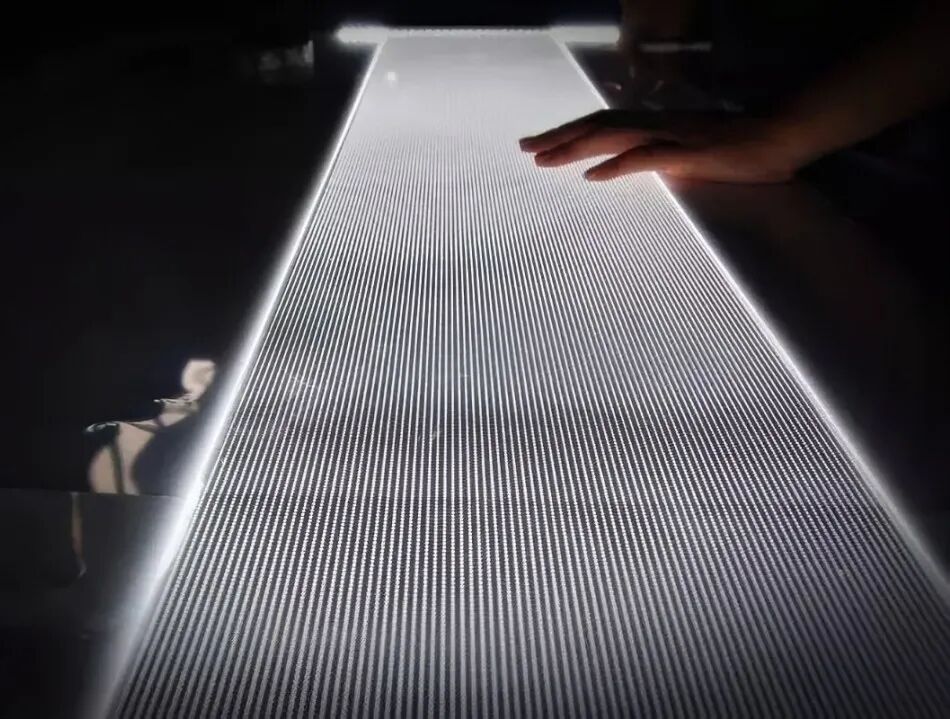

source：google.cn

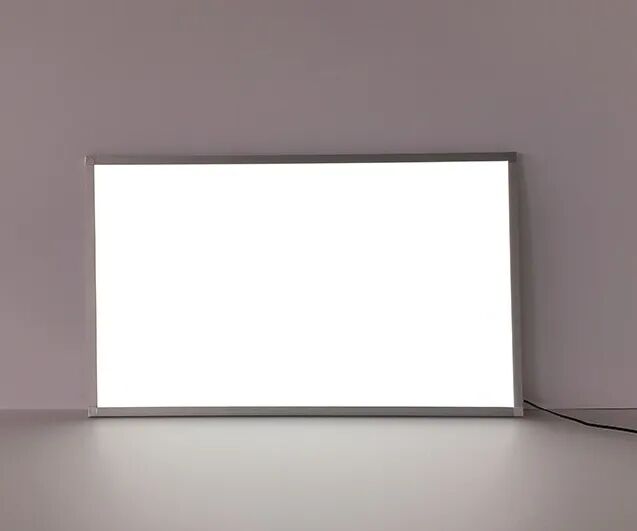

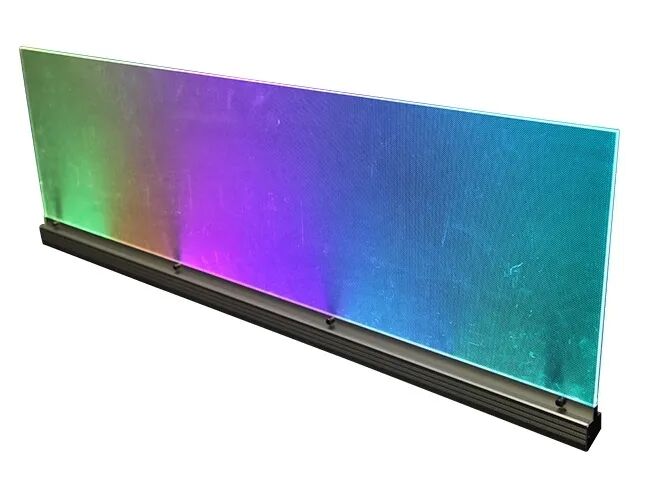

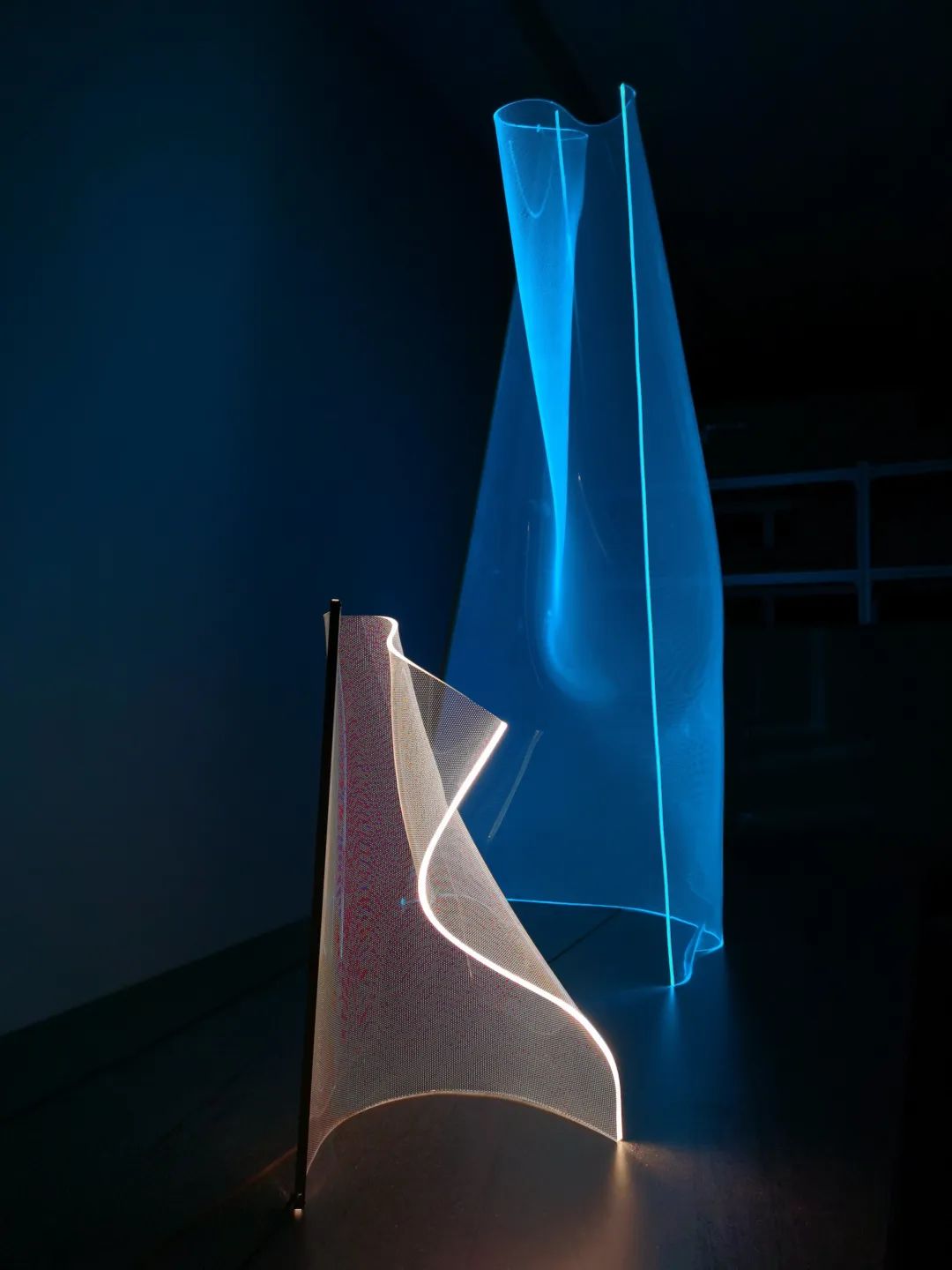

△导光板发光效果示例
2、亚克力导光板的特点
source：google.cn
a、导光均匀
亚克力导光板通常在恒温、恒湿、无尘的环境下制作而成，具有透光性强、通透性好、超薄超亮、无暗区，导光均匀，匀度可达90%甚至以上。
source：google.cn
b、可塑性强
可塑造性能好, 加工性能优良，能满足各种创意设计。易订制，纹理、颜色、规格、结构、造型等均可定制化服务。同时可以任意裁切成所需要的尺寸，也可以拼接使用，工艺简单，制作方便。
source：google.cn
c、性能优越
密度小， 重量轻，抗冲击性强，耐候性好，安全性高。可以使用任何光源，包括LEDCCFL（冷阴极灯管），荧光灯管等。光转换率高，寿命长，安全环保，室内外皆可适用。
source：google.cn
d、节约成本
同等面积发光亮度情况下，发光效率高，功耗低；同等亮度情况下，可以使用较薄的产品，节约成本。
source：google.cn

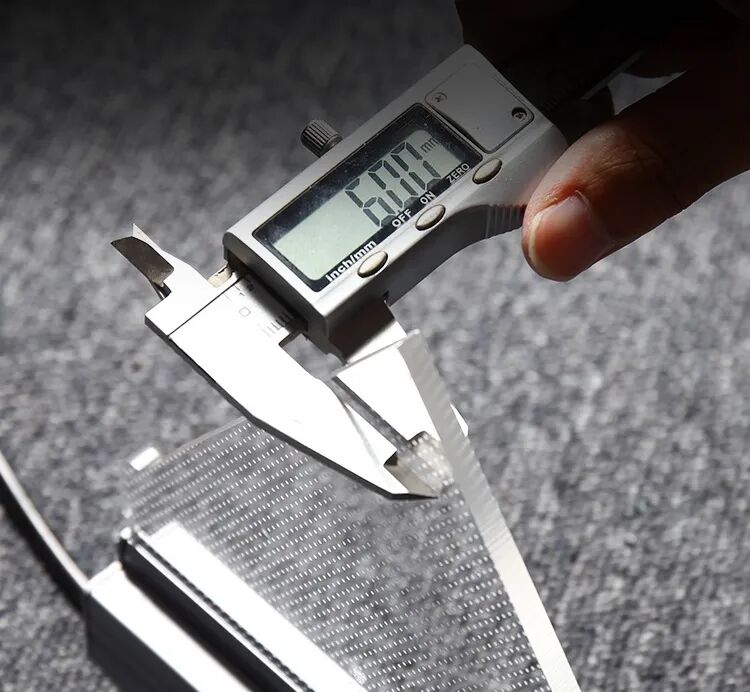

3、常用参数
source：google.cn
亚克力导光板的常用参数，取决于所用的亚克力基材，通常如下：
进口亚克力的尺寸：2.05×3.05m
国产亚克力(回料)的尺寸：1.25×1.85/2.45m；
1.22×1.82/2.44m；1.23×1.83m
国产亚克力(新料)的尺寸：1.25/1.22/1.24×
1.85/2.44/2.46m(厚度3mm~12mm透明)；
1.25/1.22/1.24 ×1.85/2.44/2.46m(厚度14mm~25mm透明)
常见的厚度为6mm，8mm，10mm，12mm，20mm
(以上为市面上大部分产品材料常用参数，仅供参考）
亚克力导光板的原理及工艺
source：google.cn
1、亚克力导光板的制造工艺
亚克力导光板的制造工艺主要分为印刷式及非印刷式两种。
a、印刷式
印刷式导光板是采用网版丝印导光油墨制作而成的。导光油墨具有折射和高反射光线的作用，可将侧边入射光改变方向变成平面光。
source：google.cn
优点
设备投资较少，操作简单，机动性高，成本低。
缺点
结构的均一性、油墨黏度、网板张力不易控制，需大量人力，产品优良率相对低。
b、非印刷式
非印刷式导光板制作工艺又分为直接注塑、化学蚀刻、激光雕刻、V-cutting技术。
① 直接注塑
根据背光源产品大小和厚度将网点设计在注塑模具上，再把PMMA胶粒热熔通过注塑机直接注塑成型成导光板。
source：google.cn
②化学蚀刻
根据背光源产品尺寸大小先将网点做成模具，再把模具和光学级亚克力板结合并通过化学方法腐蚀光学级亚克力板，生成网点。
source：google.cn
③激光雕刻

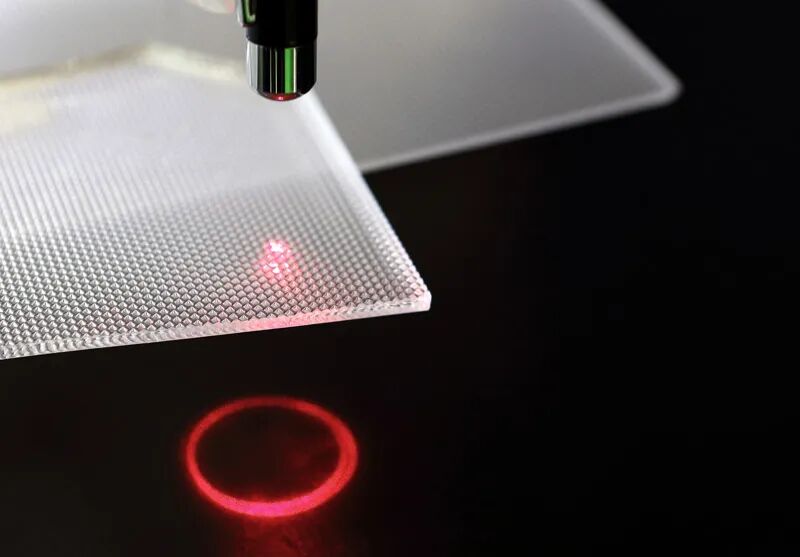

利用激光雕刻机在光学级亚克力板材表面刻上线槽或凹孔点阵。线槽或凹孔点阵可把侧边入射光线折射变成平面光。
source：google.cn
source：google.cn
④V-cutting技术
采用高级工业钻石在数控机床的配合下，破坏光学级亚克力板材表面，从而形成V型槽，这些V型槽可以随着导光板厚度更换调整。
source：google.cn
source：google.cn
优点
结构更具微细化及精密化，品质的均一性较佳，产能高量大时，成本可大幅度降低，产品的良率较高，可降低材料成本，光学品位较易维持。
缺点
设备投资较高， 模具专用性强，不能通用或调整，开模费用高，用量少时成本较高，生产工艺较难掌握。
2、亚克力导光板的导光原理
亚克力导光板的导光原理，用一句话概括，就是将阵线光源转变为面光源。光线通过各种疏密、大小不一的导光点，使亚克力导光板均匀发光。
source：google.cn
它利用光学级的亚克力板材，通过技术处理，在板面制作形成导光点，利用板材吸取灯光，当光线射到各个导光点时，反射光会往各个角度扩散，然后破坏反射条件由亚克力导光板正面射出，最终形成均匀发光的效果。
3、亚克力导光板的导光工艺

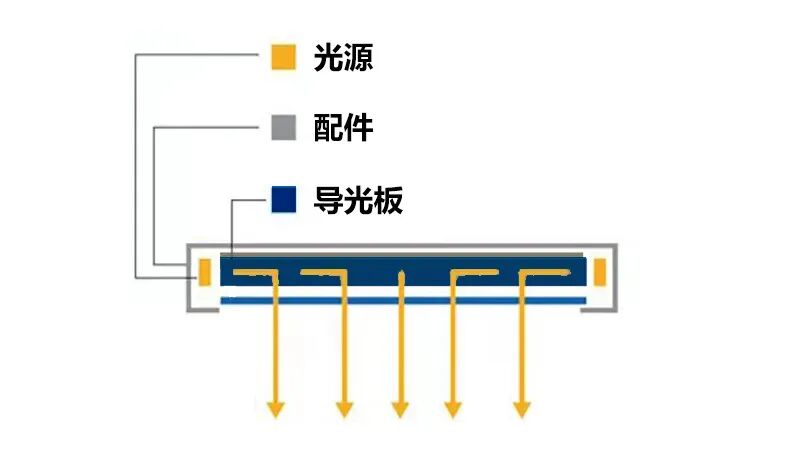

导光板自然是要与灯光配合的，那么，根据上述亚克力导光板的的导光原理可知，导光板只是一个媒介，形成一个可用的系统，还需要光源及相应配件。
在实际应用中，导光板的使用，多以边光式模块化构件为主，通常可以根据光源的位置的不同，分为单光源模块和多光源模块。
source：google.cn

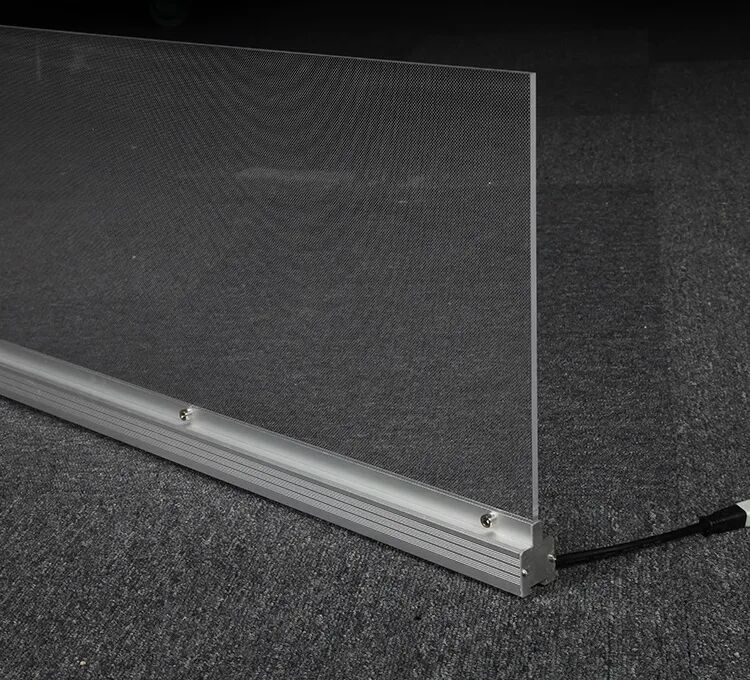

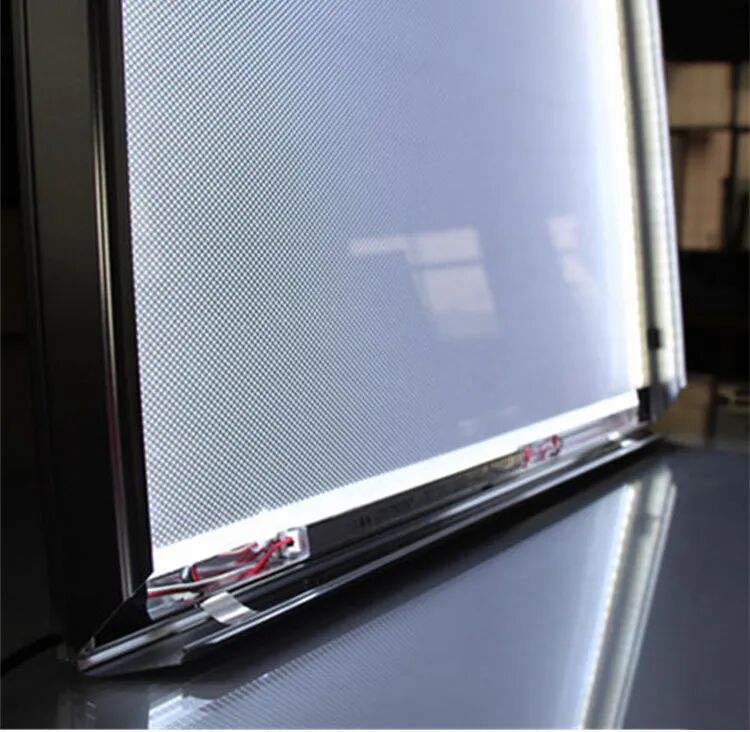

a、单光源模块
即将发光体(灯管或LED)放置于导光板单侧。
source：google.cn

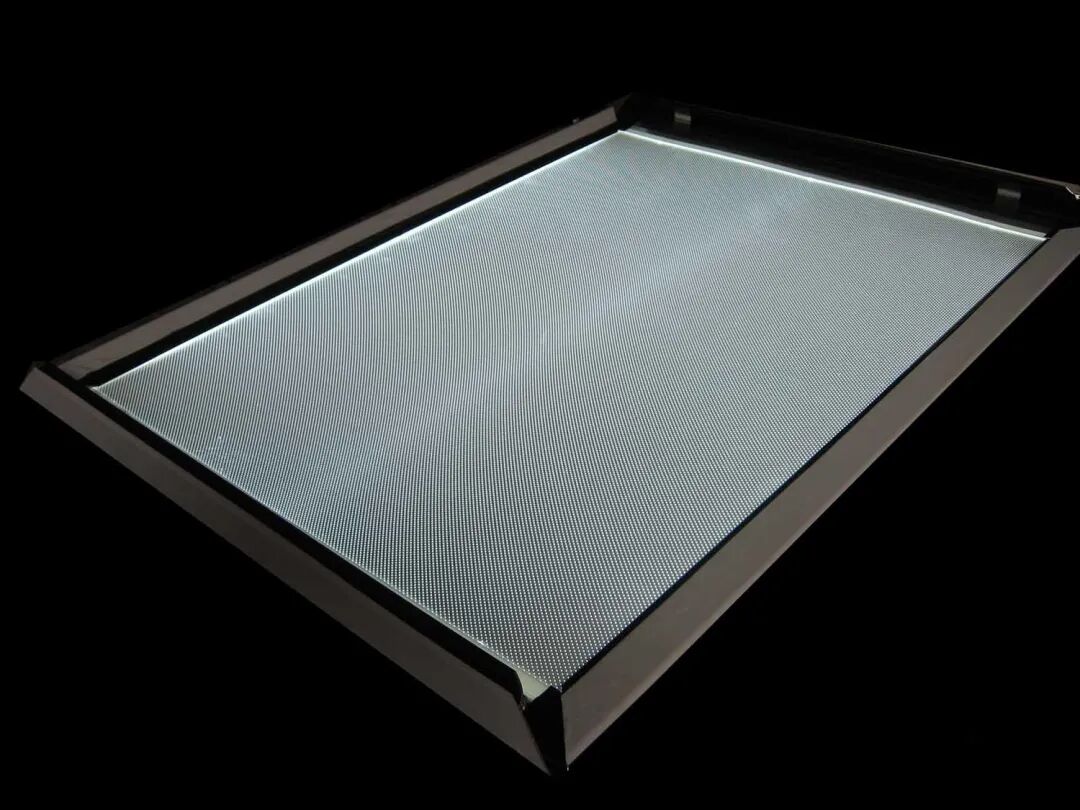

△模块样式示例
source：google.cn
△模块效果示例
source：google.cn
△模块应用示例
b、多光源模块
即将发光体(灯管或LED)放置于导光板多侧或四周，大部分是以长边为主要光源侧。
source：google.cn
△模块样式示例
source：google.cn
△模块效果示例
source：google.cn
△模块应用示例
亚克力导光板的实际应用
source：google.cn
亚克力导光板广泛运用在建筑立面、室内外各大公共区域、家庭空间，照明灯具、广告展位等场景。

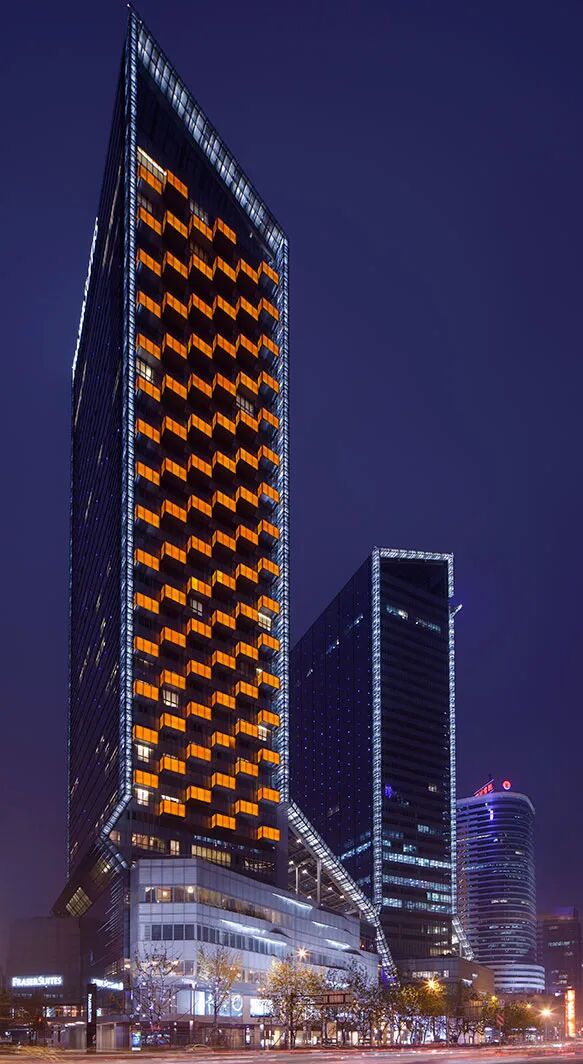

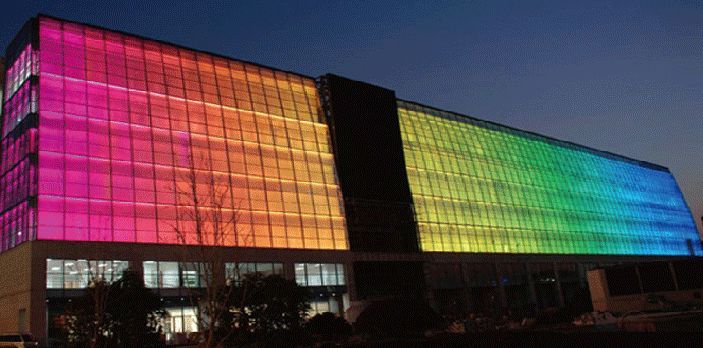

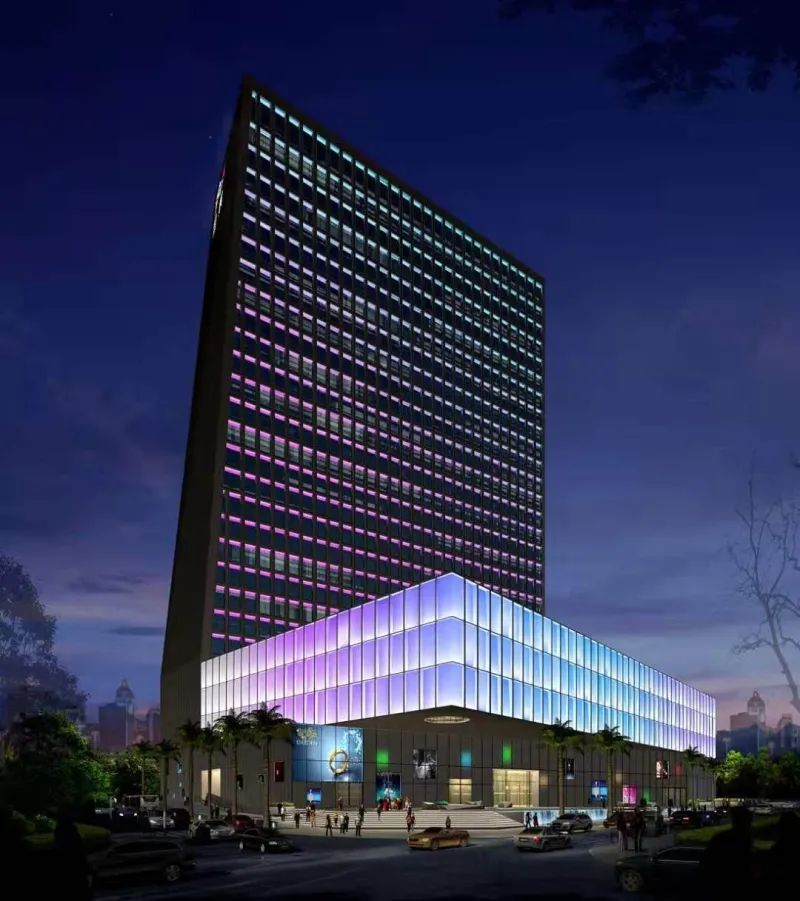

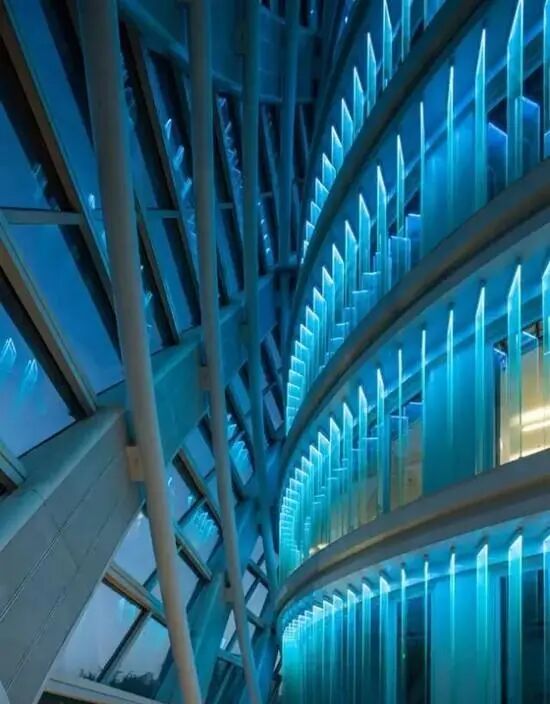

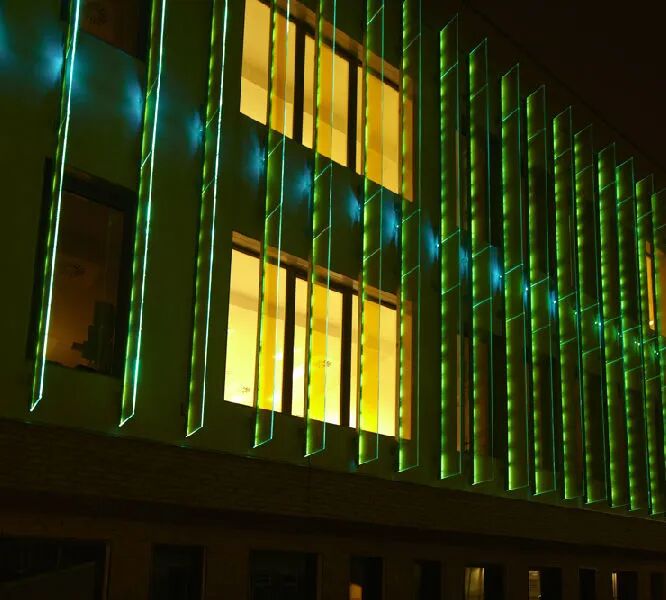

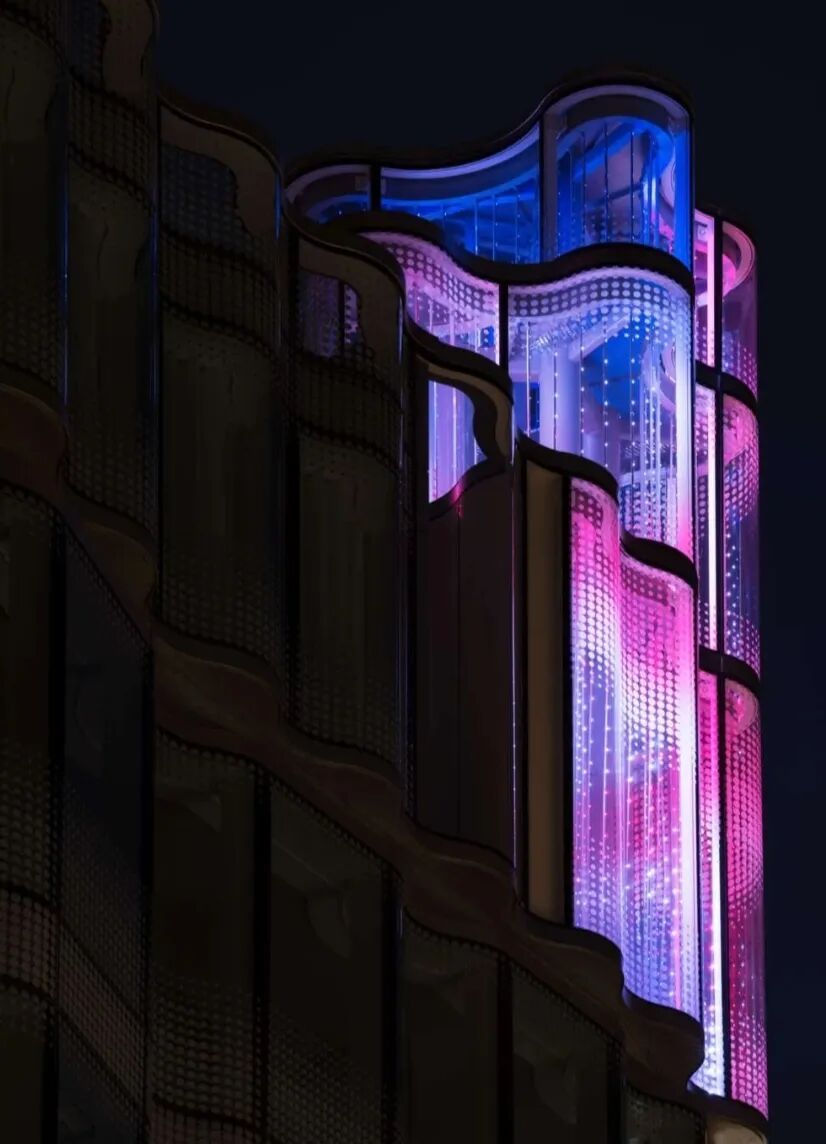

1、应用于建筑立面
多数按建筑立面肌理、造型规律等匹配设计，也可以单独设计。
source：google.cn
source：google.cn
source：google.cn
source：google.cn
source：google.cn

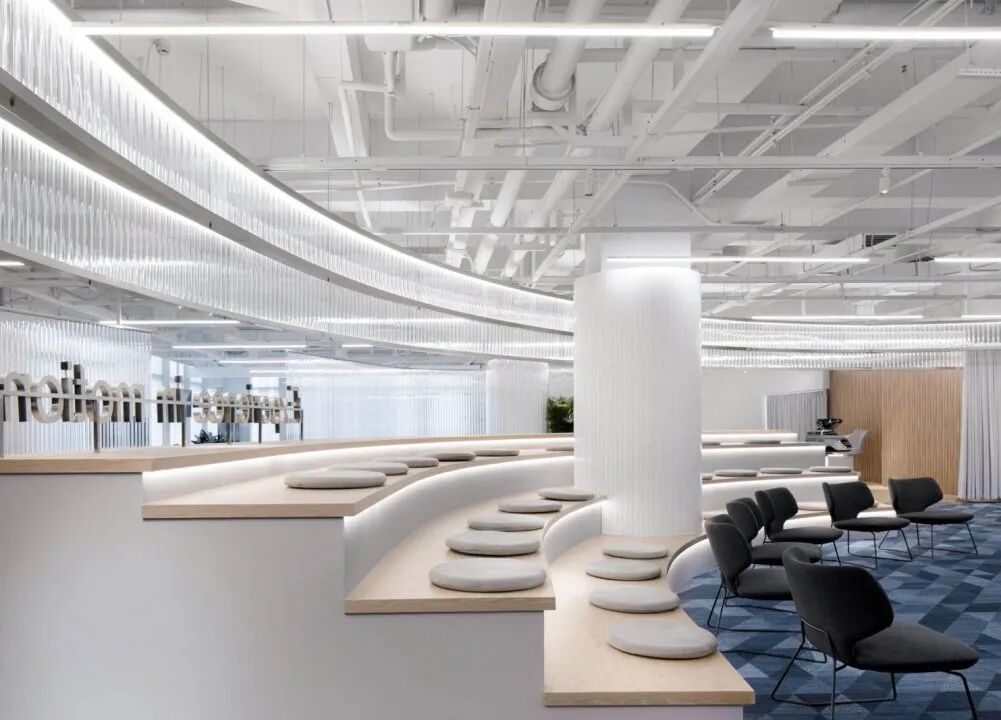

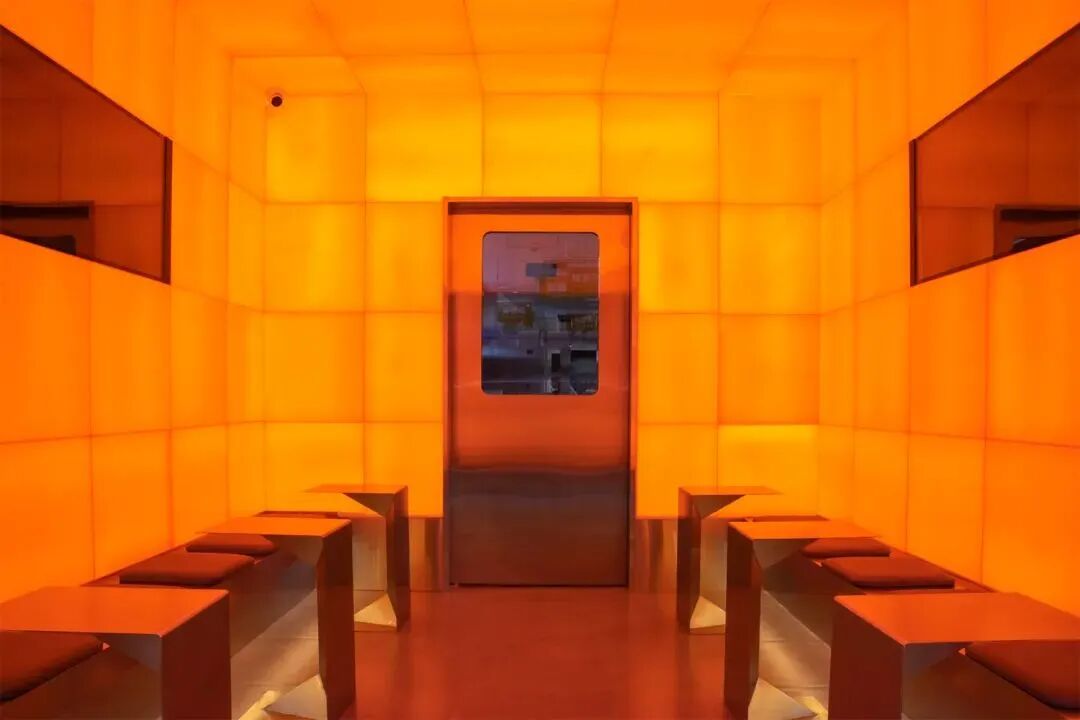

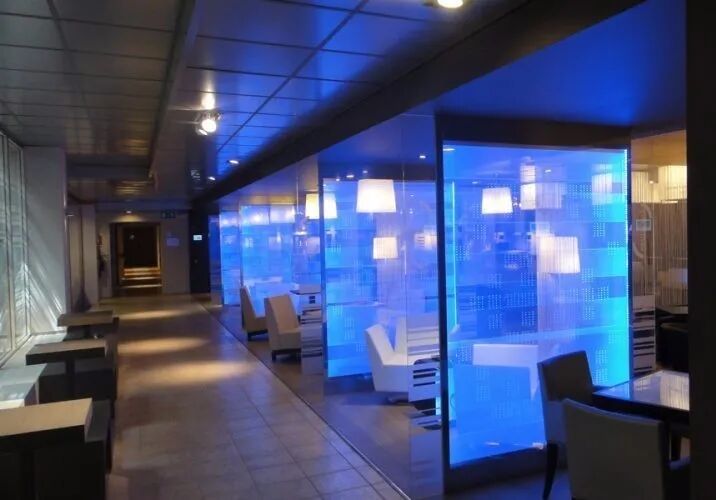

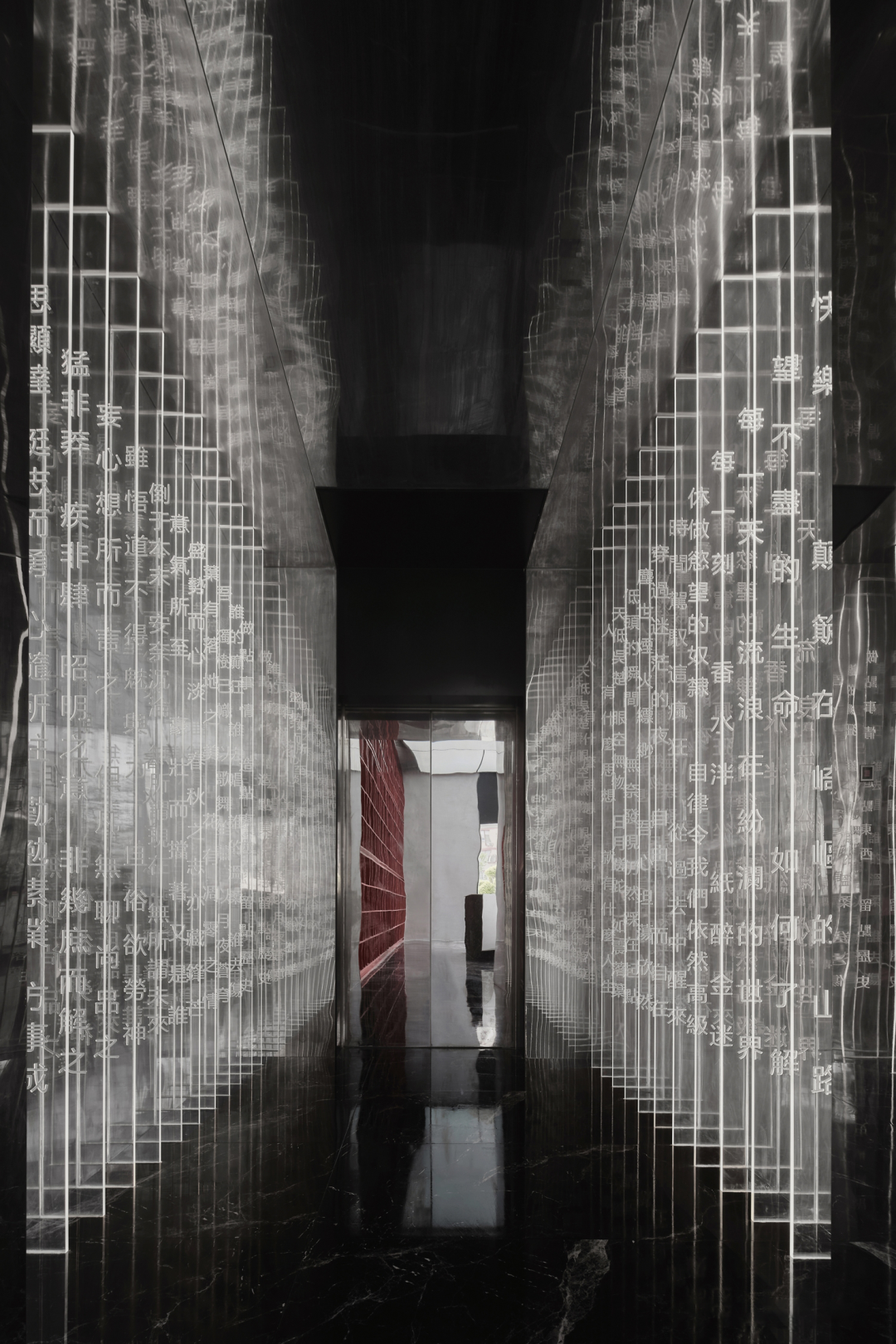

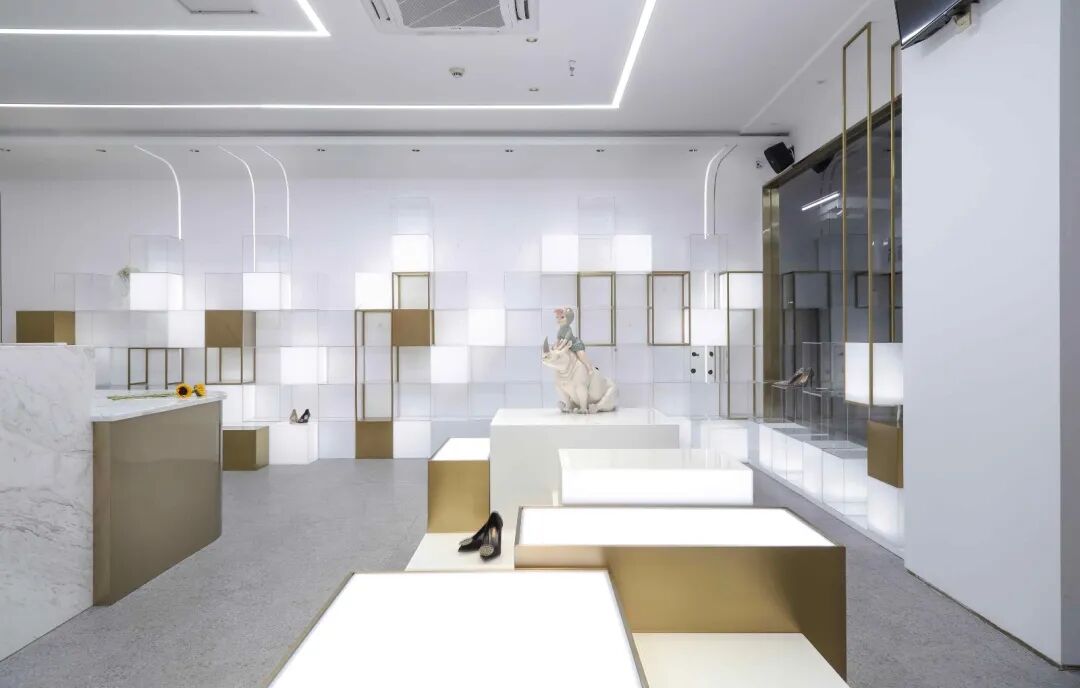

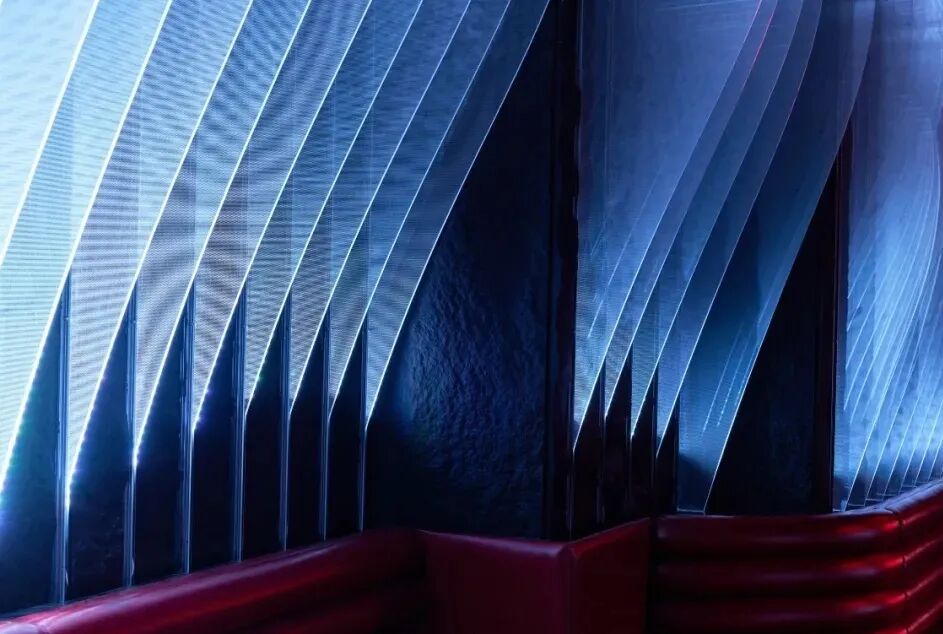

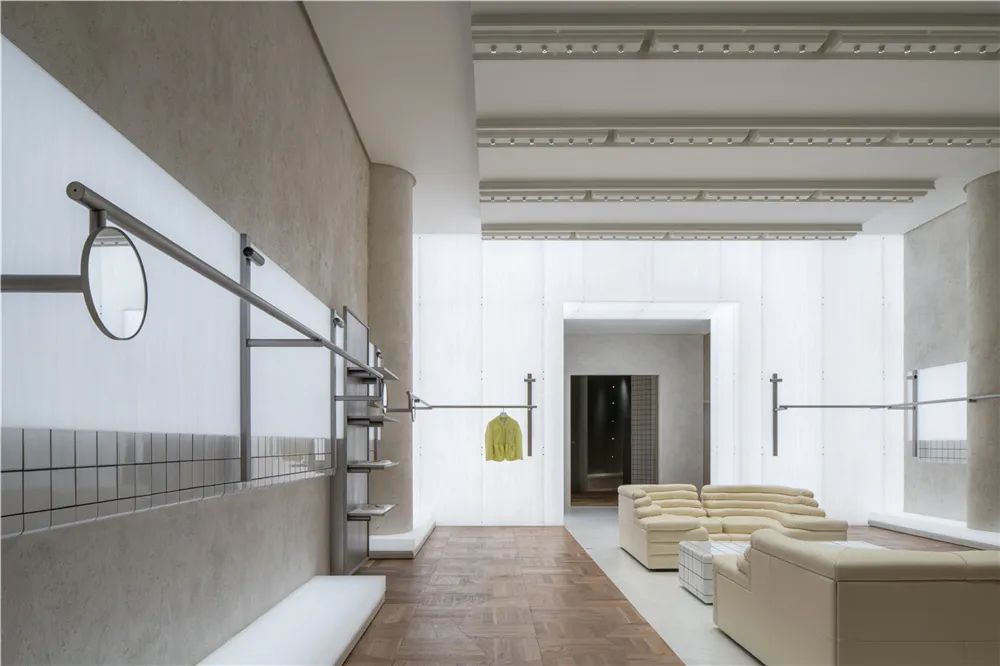

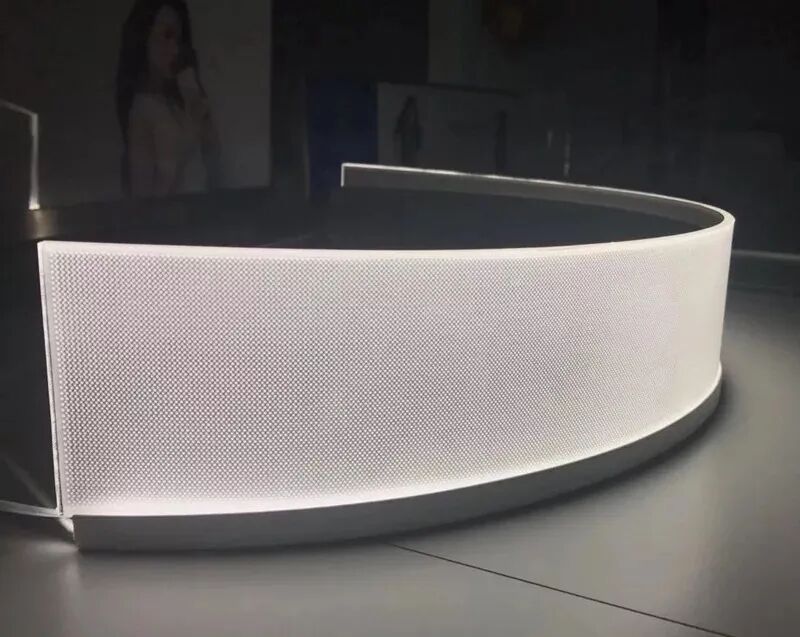

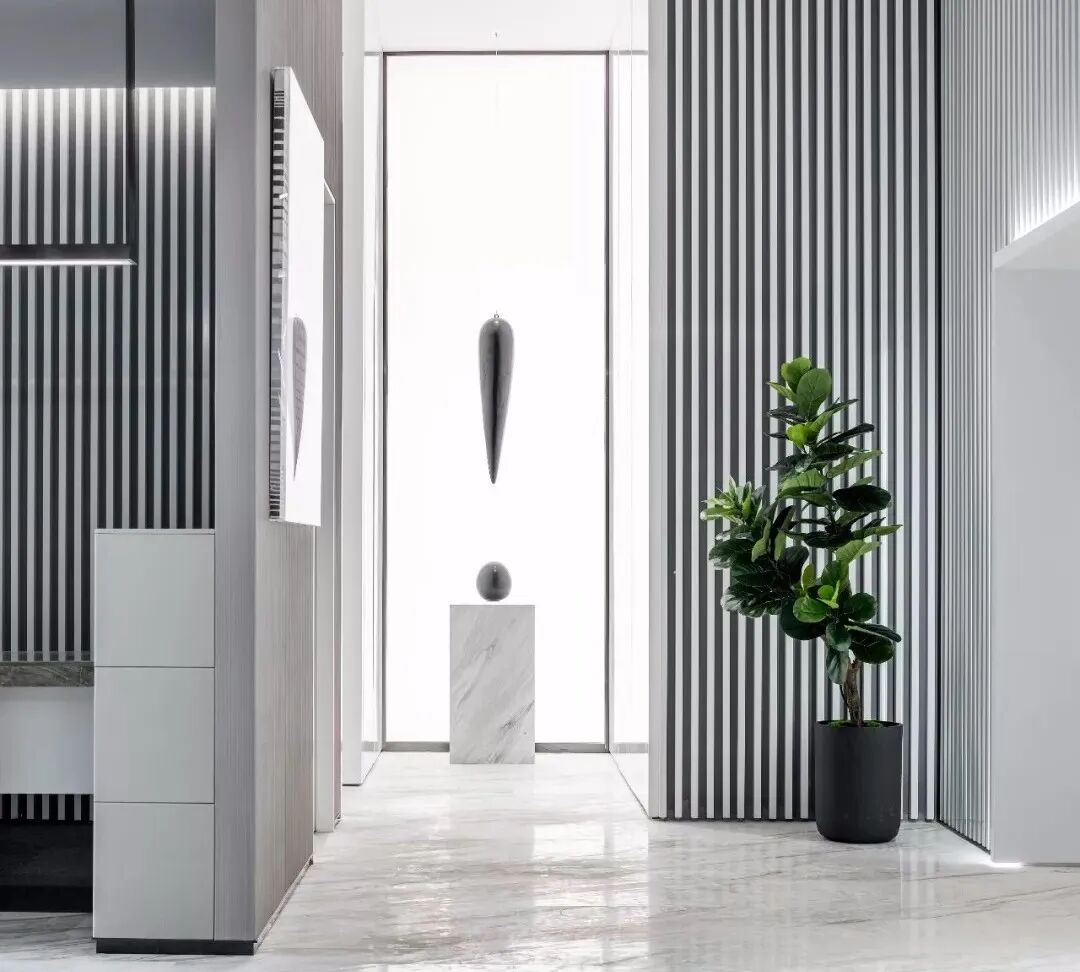

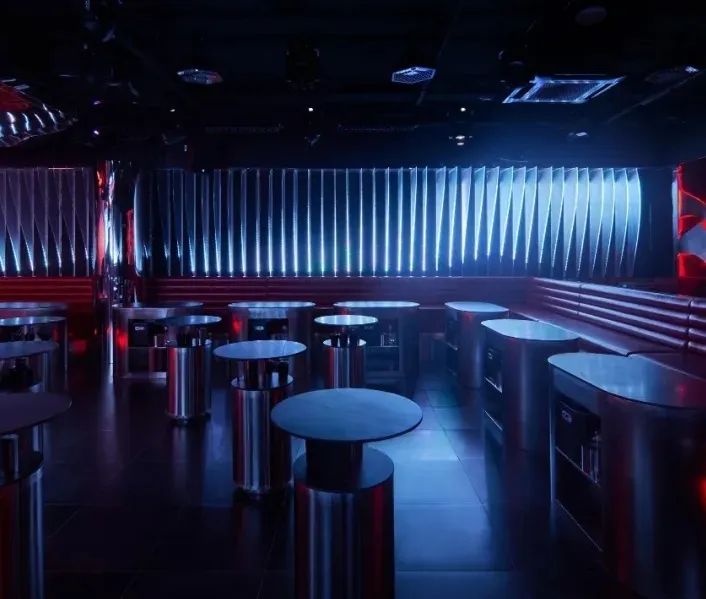

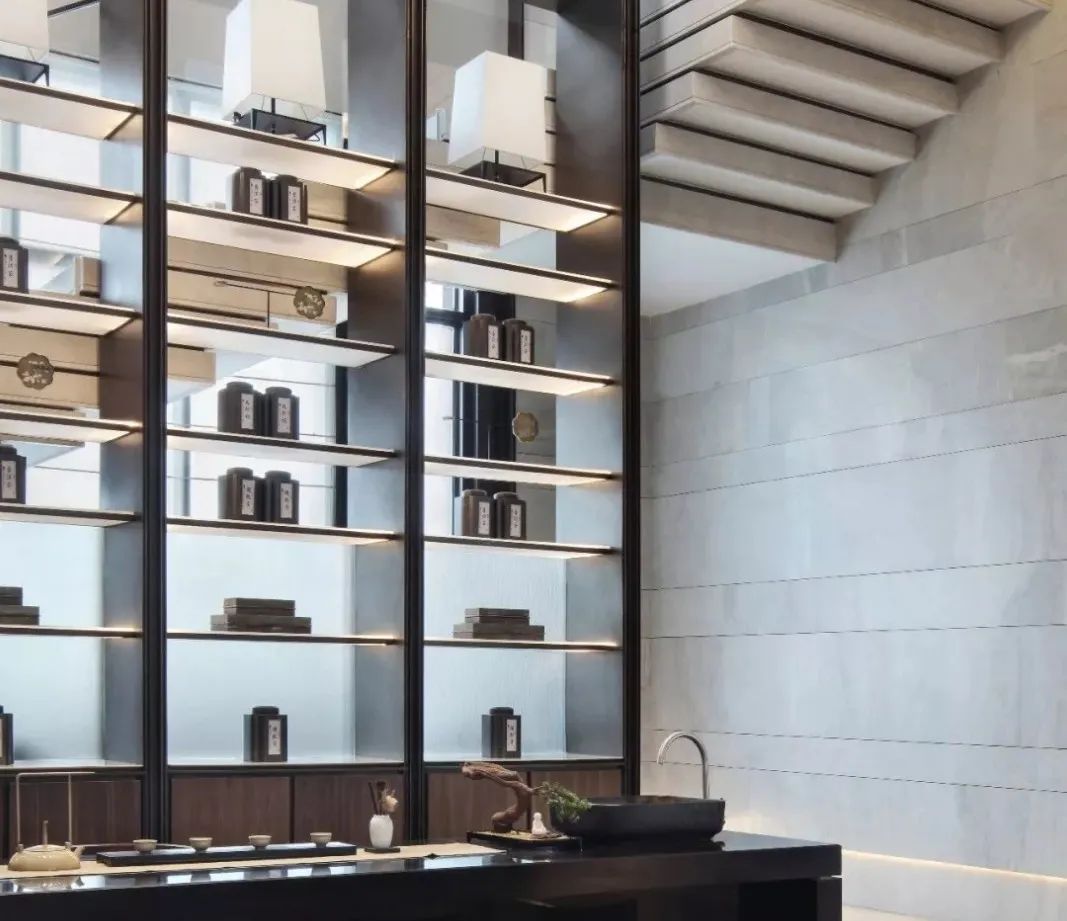

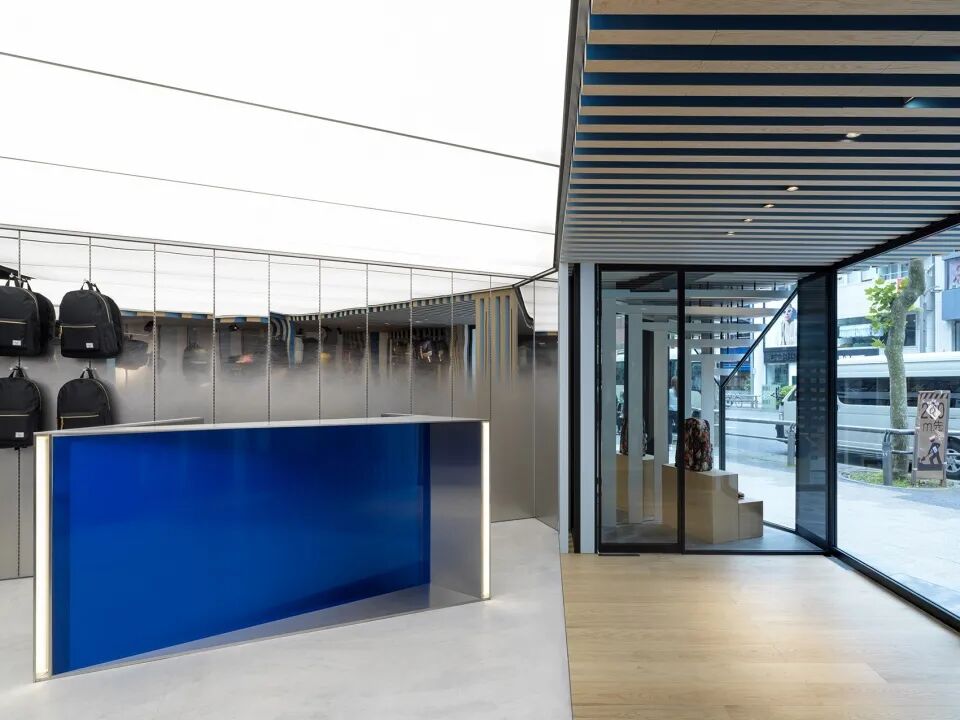

2、应用于室内装饰
多用于墙面或吊顶装饰，也可用于定制家具等。
source：google.cn
source：google.cn
source：google.cn
source：google.cn
source：google.cn
source：google.cn
source：google.cn

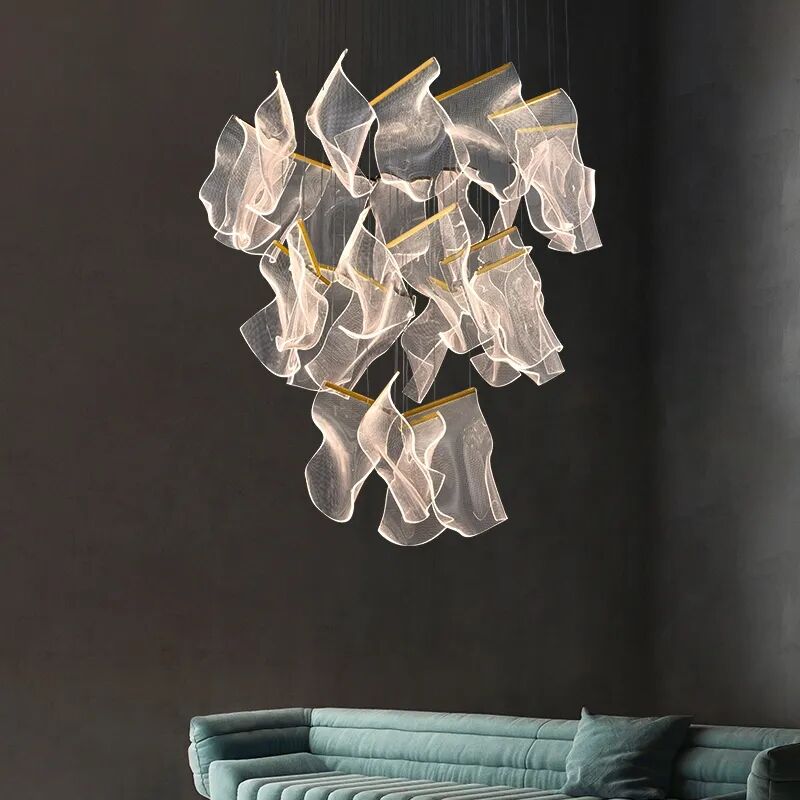

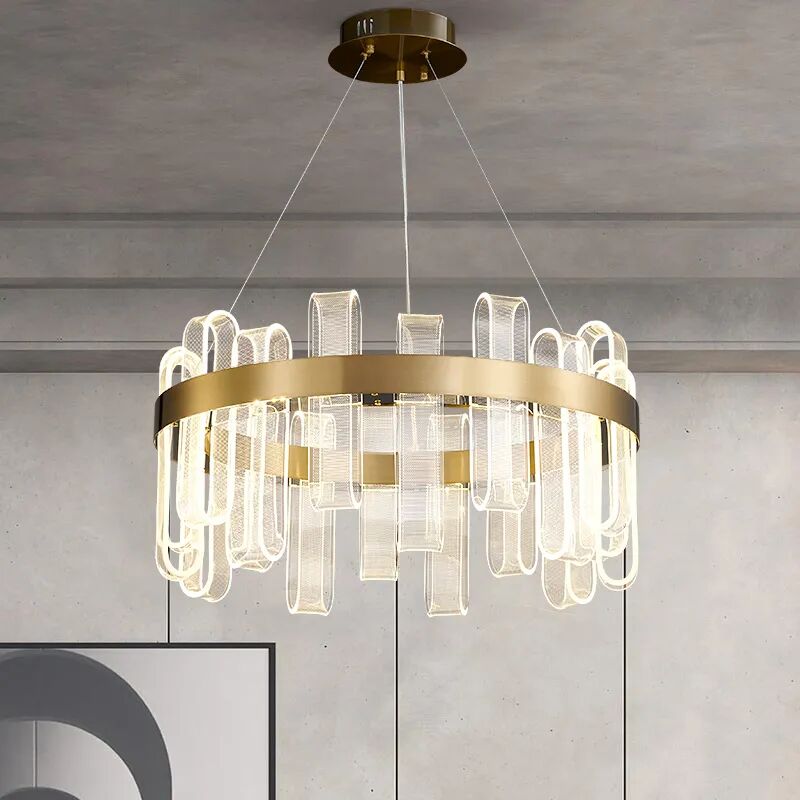

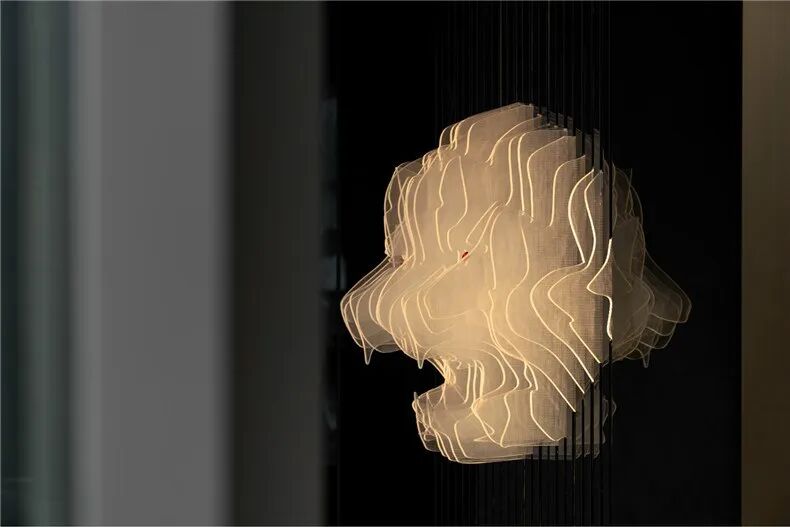

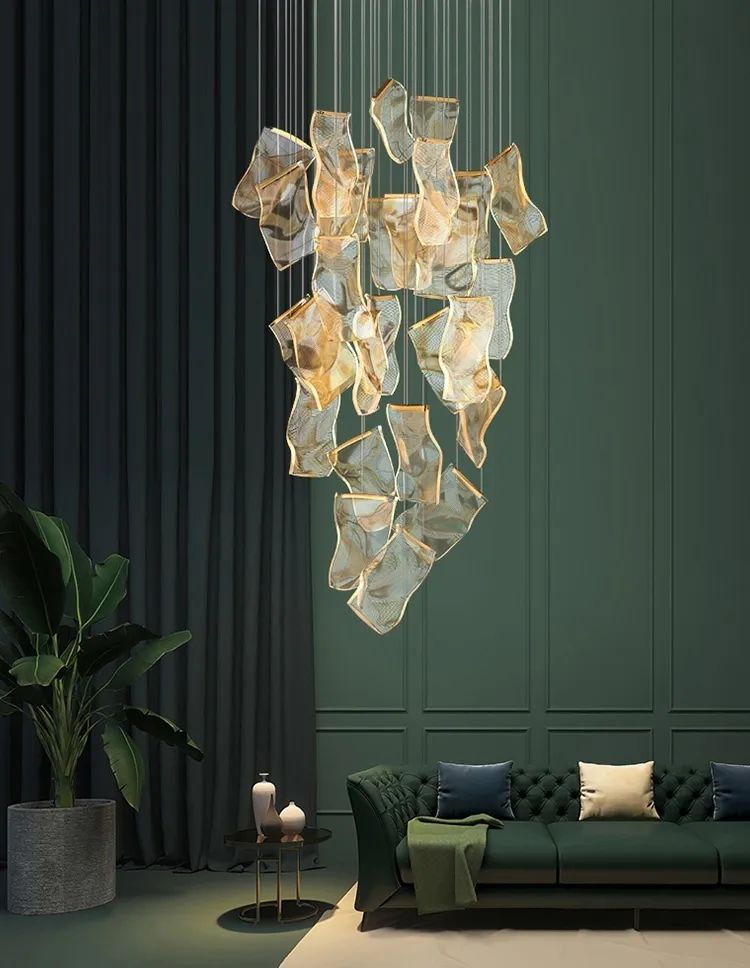

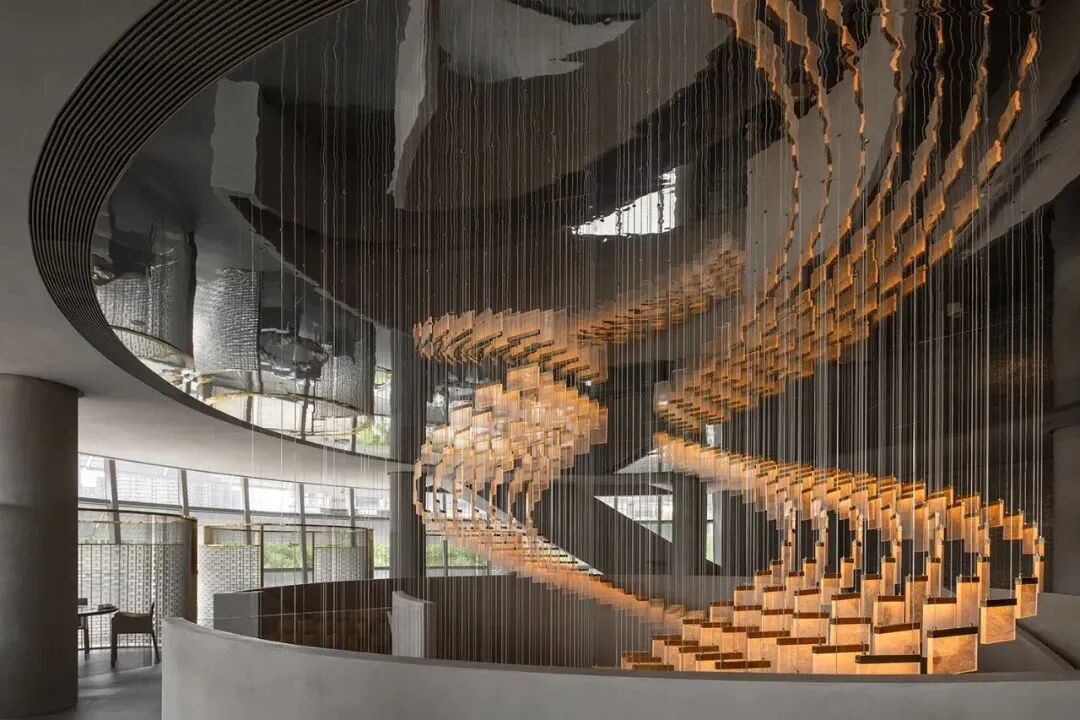

3、应用于照明灯具
大部分灯具采用边光式模块设计。
source：google.cn
source：google.cn
source：google.cn
source：google.cn

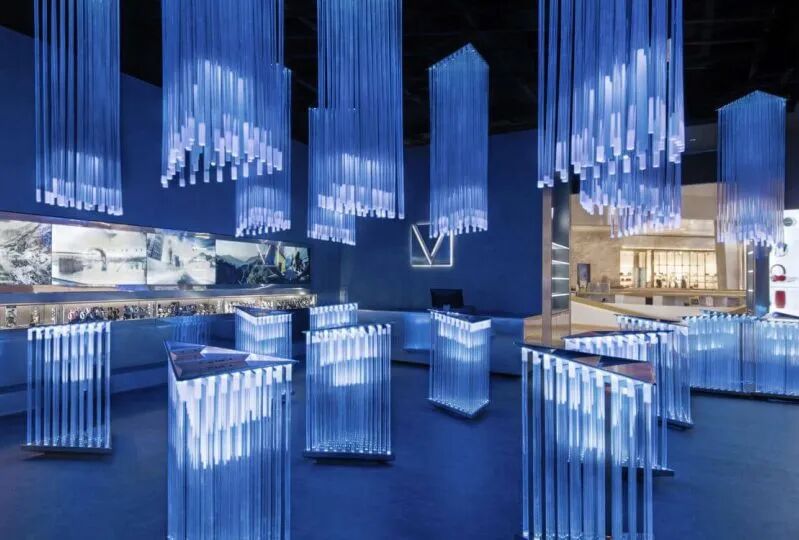

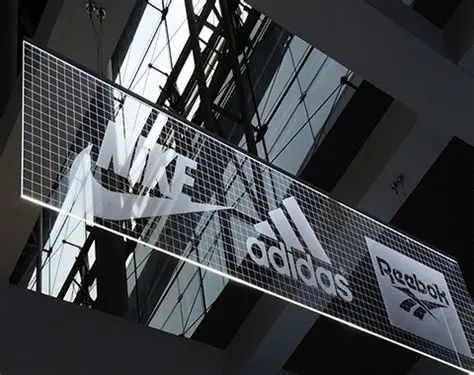

4、应用于广告展位
用于店招、广告灯箱、标识牌、展板展架、展台等。
source：google.cn
source：google.cn
source：google.cn
source：google.cn
（本文的图片均来源于网络，版权归原作者所有）
