什么？我好像听到有人问：“参照是什么？”还有小伙伴没听说过参照的？！
提出这个问题的人群中不乏很多画了3年施工图的小伙伴。好的，是时候给你们普及一下“外部参照”了。
对于专职画施工图的人员来说，都会用参照。
它一般是用在大型工装项目中，让多人分工分区同时使用外部参照的基础图形制图，实现团队高效协作制图。
接下来，将从以下4个方面带大家系统的认识一下，到底什么是外部参照？对我们的制图工作到底能提供哪些帮助呢？
1、什么是外部参照？
2、外部参照使用难点分析！
3、如何利用外部参照高效绘制立面图纸？
4、绑定外部参照时有什么技巧？
ps：联系微信dop032回复暗号“dop微信”，免费领取“dop深化大礼包(100G+)”
外部参照的定义
外部参照的定义对于大多数人来讲都是一个很难理解的内容，那我们如何快速认识外部参照呢?
接下来我将从以下3个方面，带你一起解析外部参照到底是什么：
1、如何理解外部参照的概念？
我们先来看一下外部参照的定义：
将整个图形作为参照图形链接到当前图形中，在当前图形中，参照图形是以块的形式体现。通过外部参照，参照图形中所作的修改将反映在当前图形中。
这里首先记住2个关键词：
a、参照图形
b、当前图形
接着是一个最为重要的关键词：链接。如何理解链接？我们来找一个对应的词语来协助理解：

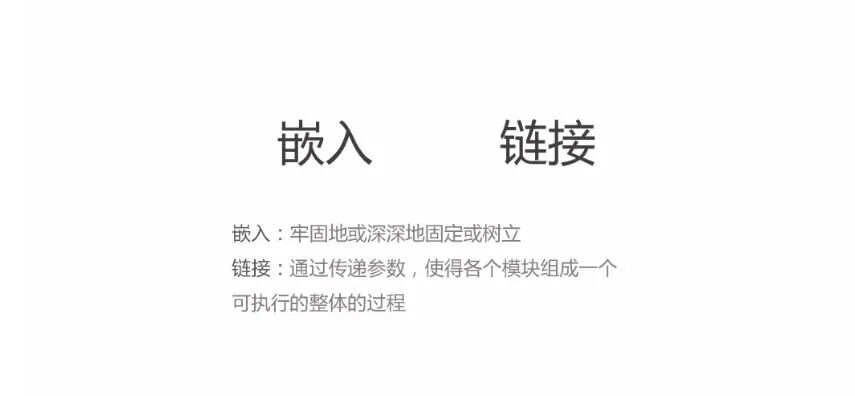

a、嵌入
b、链接
嵌入：牢固地或深深地固定或树立。
链接：通过传递参数，使得各个模块组成一个可执行的整体的过程。
对于名词解释，我们是不是可以理解为嵌入强调的是结果，而链接强调的是过程？
理解以上关键词汇，总结一下：
参照图形参照到当前图形后是以块的形式与当前图形链接在一起的。
到这里是不是可以花点儿时间好好的理解一下外部参照啦~~
2、使用外部参照有什么好处？
使用外部参照的好处多多，最直观的好处就是能够让整个团队的协同效率得到大幅提高，具体好处如下几点：
a、保证团队同时绘图；
b、保证各专业协作的连续一致性；
c、提高绘图速率；
d、提高正确性；
3、团队使用外部参照协同工作的前提条件有哪些？
对于个人来讲，独立完成一个项目的图纸绘制，使用外部参照时对于硬件的配置并没有多大的要求；
但是对于团队来讲，因为每个人使用的电脑都是不同的，所以要协同完成一个项目的话，对于硬件的配置就有了一些其他的要求。
首当其冲的就是有一个共享文件夹作为团队工作的路径，这里指的共享文件夹可以是服务器也可以是任意电脑的一个共享文件夹，只要有共享路径就可以完成团队协作。
△扫码获取更多画图技巧
外部参照实用难点分析！
上面我们是系统的认识了外部参照到底“是什么”，接下来我们来一起分析一下外部参照的使用难点，以及怎么正确的选择和使用。
我们将从从路径类型和参照类型这2个方面进行深入解析：
1、外部参照路径类型如何选择？

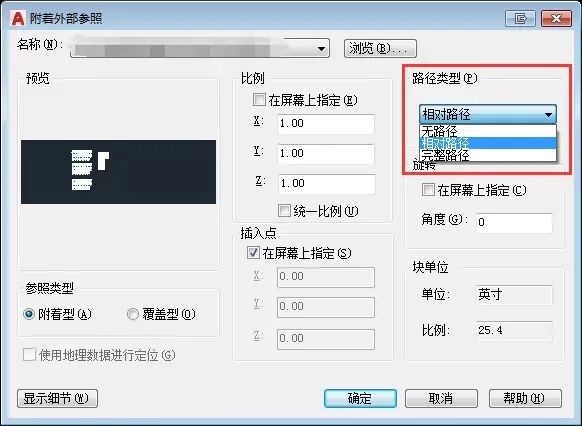

外部参照插入界面中为我们提供了三种惨重路径选择，分别是：
a、 无路径
b、 相对路径
c、 完整路径
路径的选择，对我们制图来讲，影响主要是在项目图纸位置需要改变路径时，再次打开图纸是否会显示外部参照，所以很多小伙伴都会担心路径选择不正确可能会导致图纸丢失，接下来我们一起来看路径选择的一些技巧：

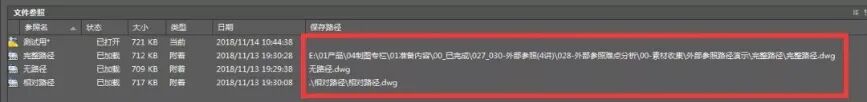

首先对于三种路径的选择，我们一起来看一下他们参照之后路径有什么不一样？
可以看出三种路径都是可以参照的，不同的是对于链接的路径是否完整。
我们都知道，对于搜索来讲，条件越具体搜索范围小，反之亦然，对于参照路径选择来讲也是一样的，所以对于外部参照路径的选择顺序，原则上优先级为：
无路径→相对路径→完整路径
但是在我们日常的工作过程中在选择路径的时候对于无路径使用比较少，通常情况下使用相对路径，如果选择不了相对路径时，可选择完整路径。
不用担心图纸发给别人之后参照丢失的情况发生，通常情况下我们对外发图都会使用电子传递或者绑定外部参照等手段去避免这些问题的，这些知识点会在后面课程继续讲，是不是放心很多~~
2、如何高效的选择参照类型？

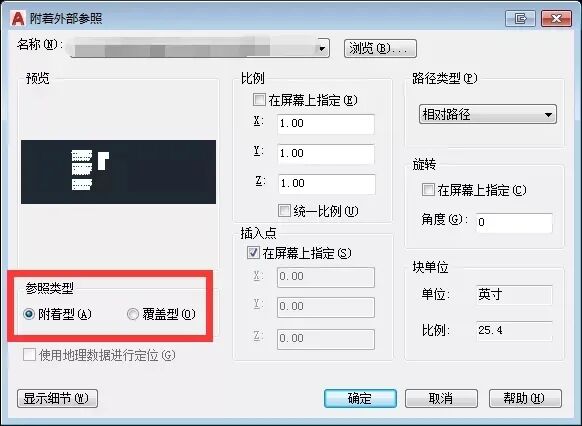

外部参照的参照类型有两种：
a、附着型：可以循环参照
b、覆盖型：不可以循环参照
那我们如何选择参照类型呢~~
参照类型：
a、图框和图例在所有平面类图纸的参照类型使用覆盖型参照。
b、除“a”以外部分可以使用附着型参照。
c、特殊项目需求可根据具体情况而定。
最后再用分析图说明一下：
△扫码获取更多画图技巧
如何利用外部参照高效绘制立面图纸？

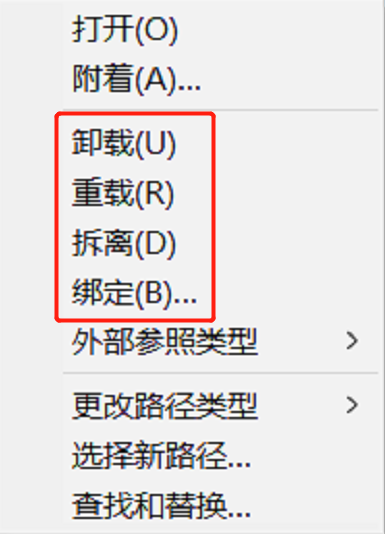

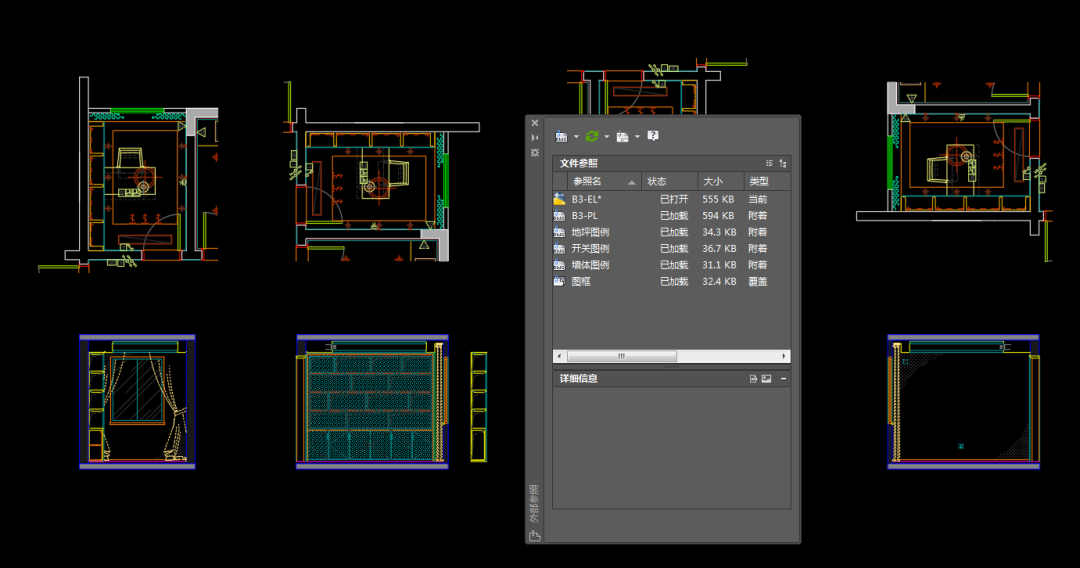

先来认识一下外部参照控制面板
打开：直接打开参照文件
卸载：暂时不加载外部参照文件，可以提升图形文件操作的流畅性
重载：外部参照文件更新保存后，可在宿主文件内通过重载更新外部参照
拆离：解除外部参照文件与宿主文件的参照关系
那么我们如何使用卸载来绘制立面图呢？

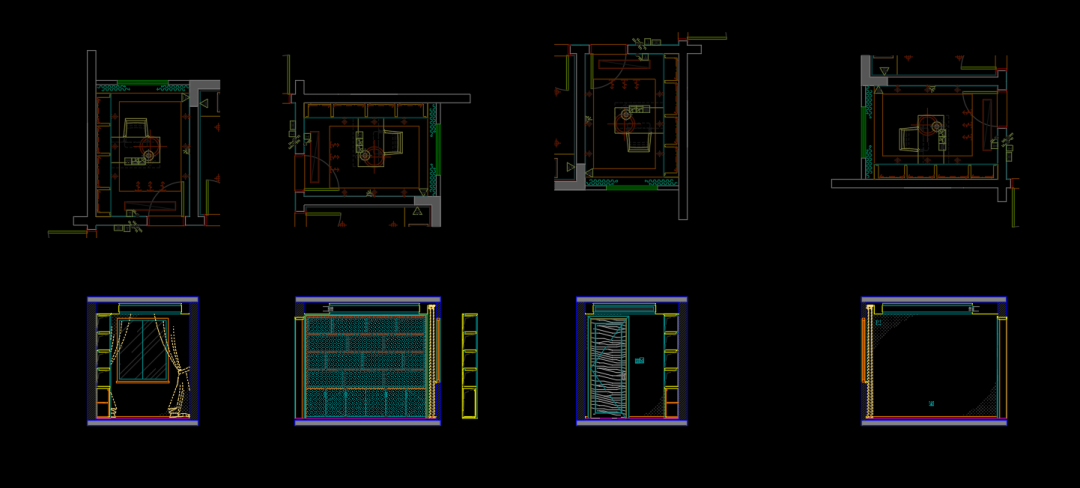

我们平时绘制立面图，一般都要把平面图拷贝一份，然后画辅助线进行绘制立面，立面绘制完成之后再把平面图删掉，这样可以减小CAD内存。
这种方法，是很多小伙伴常用的方式，方法好用，但是一旦方案变更，图纸要修改时，就会遇到很大的麻烦，修改效率也会非常低下，并且容易出错。
那么使用外部参照绘制呢？

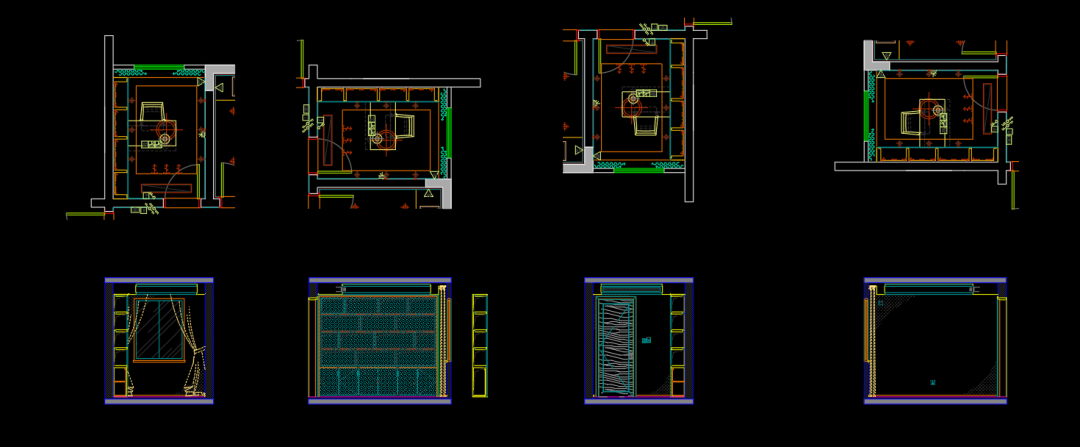

使用外部参照就能避免这个问题，首先绘制过程是一模一样的，没有任何区别。
区别就是里面图纸绘制完成之后，并不是把参考的平面图给删掉，而是利用卸载，进行处理。
卸载平面图后，参照平面会在当前CAD内丢失，这个正是我们想要的效果，其他的操作是不需要做的。

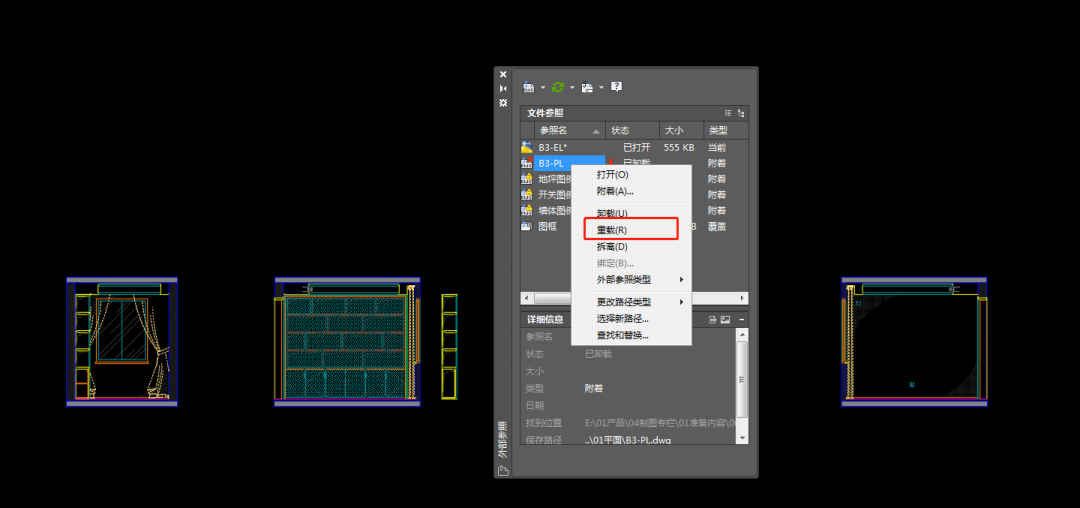

当平面有了变更之后，我们要修改立面图的时候，只需要把平面图重载一下就可以了。
这个时候，之前卸载的平面图就会原位置显示在之前的参照点，不会发生改变，这样修改图纸效率就会加倍提高。
△扫码获取更多画图技巧
绑定外部参照时有什么技巧？
外部参照的绑定，通常情况下我们使用的场景，第一是项目结束对图纸进行归档备份，第二种是对外其他专业或者业主发图的时候，会进行外部参照绑定操作。

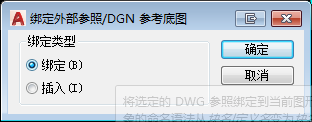

外部参照绑定有两种方式：
a、绑定
b、插入

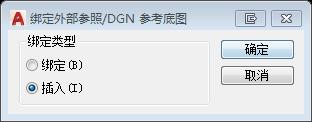

外部参照的绑定：“插入”与“绑定”
绑定：将外部参照绑定为图块，此方式会将路径信息带入到外部参照图块内图元的图层名之前
插入：将外部参照绑定为图块，不会带入路径信息到外部参照图块内图元的图层上
两者的区别其实就是在对外部参照图层的处理上有一些区别。

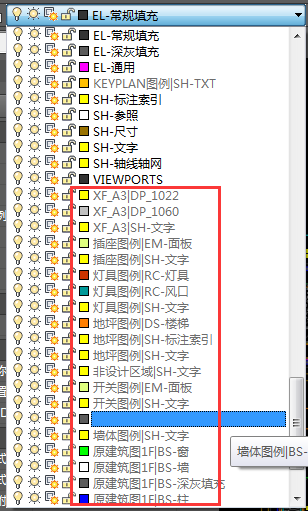

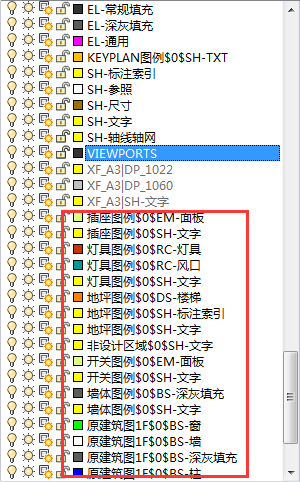

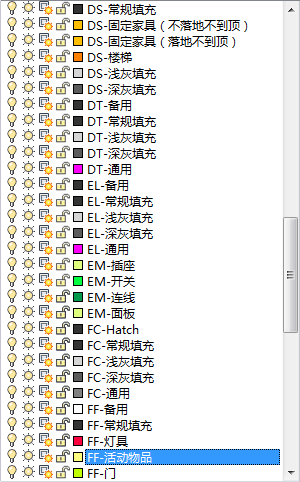

我们都知道外部参照进来之后会带入带有前缀的图层体系：
△灰色显示的图层为参照图层
在绑定操作时，如果你选择的是“绑定”，那么当前的CAD会把所有的绑定图层归置到当前CAD文件内，也就是说当前CAD的图层会增加非常多，参照内的物体图层也不会进行归类。
如果选择的是插入，则参照图层与当前CAD内的相同图层都会合并，对于图层的管理也会更加方便。
关于外部参照的使用内容就介绍到这里啦，下次再来介绍其他图纸中的内容，为了能够让设计师在施工图的绘制上有效的提高，建议你来参加《dop设计施工图内训营进阶班》，更多有关施工图纸方面的问题，都可以在我们内训营里得到解决噢~
此施工图内训营，能帮助大家系统学习相关知识和施工图绘图标准，让大家能够绘制出标准的施工图。并会从一个完整的前期方案到后期深化，教你一线室内设计工作流程的公装设计的知识体系。
或许有一些新来的小伙伴还不太清楚，今天再给大家简单介绍一下《施工图内训营》。此前《施工图内训营》由训练营内容团队打磨半年，课程从原本的30天训练课程，迭代升级为40天课程。报名参加6月8日内训营的小伙伴，均学习40天课程，价格依旧不变，加量不加价！
△扫码获取更多画图技巧
报名本期训练营课程的学员，也可以向课程顾问申请开通上一期迭代前的训练营课程～
原课程机电板块内容由1节内容新增为20节，详细讲解工装部分，并且着重增加了电气系统、给排水系统、暖通系统、消防系统四大机电配合专业内容，本部分由我们的《实战指南—工艺材料篇》、设计得到人气讲师男神东晓老师进行讲解～
新增4次节点作业，让你通过实操掌握异形家具、墙面、天花、地坪等等节点绘制技能。
帮你从方案设计思维开始，打好深化设计基础，并学习配合专业知识、平立面系统知识，并从节点类型、节点构成、相关构造、图纸表达、图纸排版等角度讲解节点大样的绘制方法，与收口的处理方式，最后进行项目对接和技术交底汇报学习。
△课程的迭代细节表添加课程专属顾问查看详情△

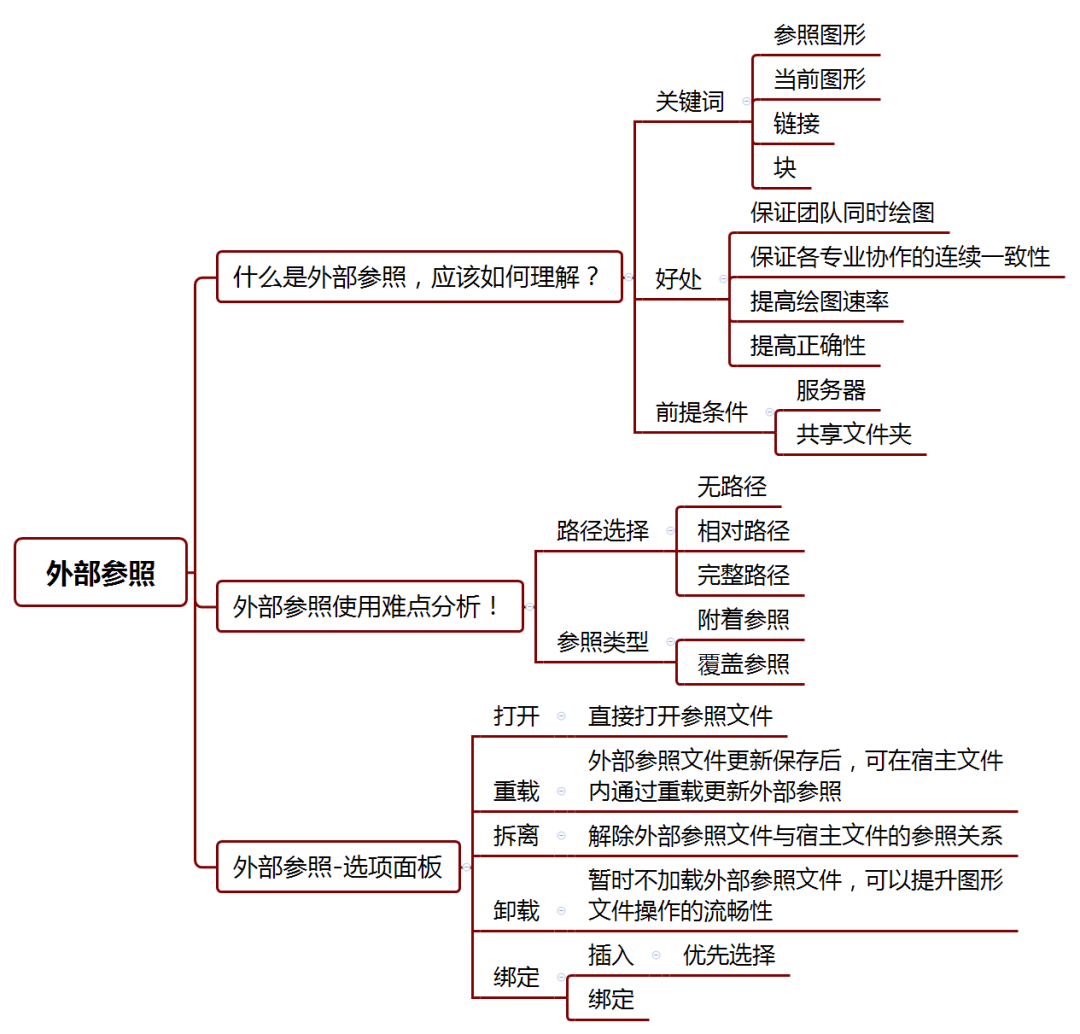

好了，今天的分享就到这里，最后我们通过一张导图来总结一下今天所学的知识要点：
