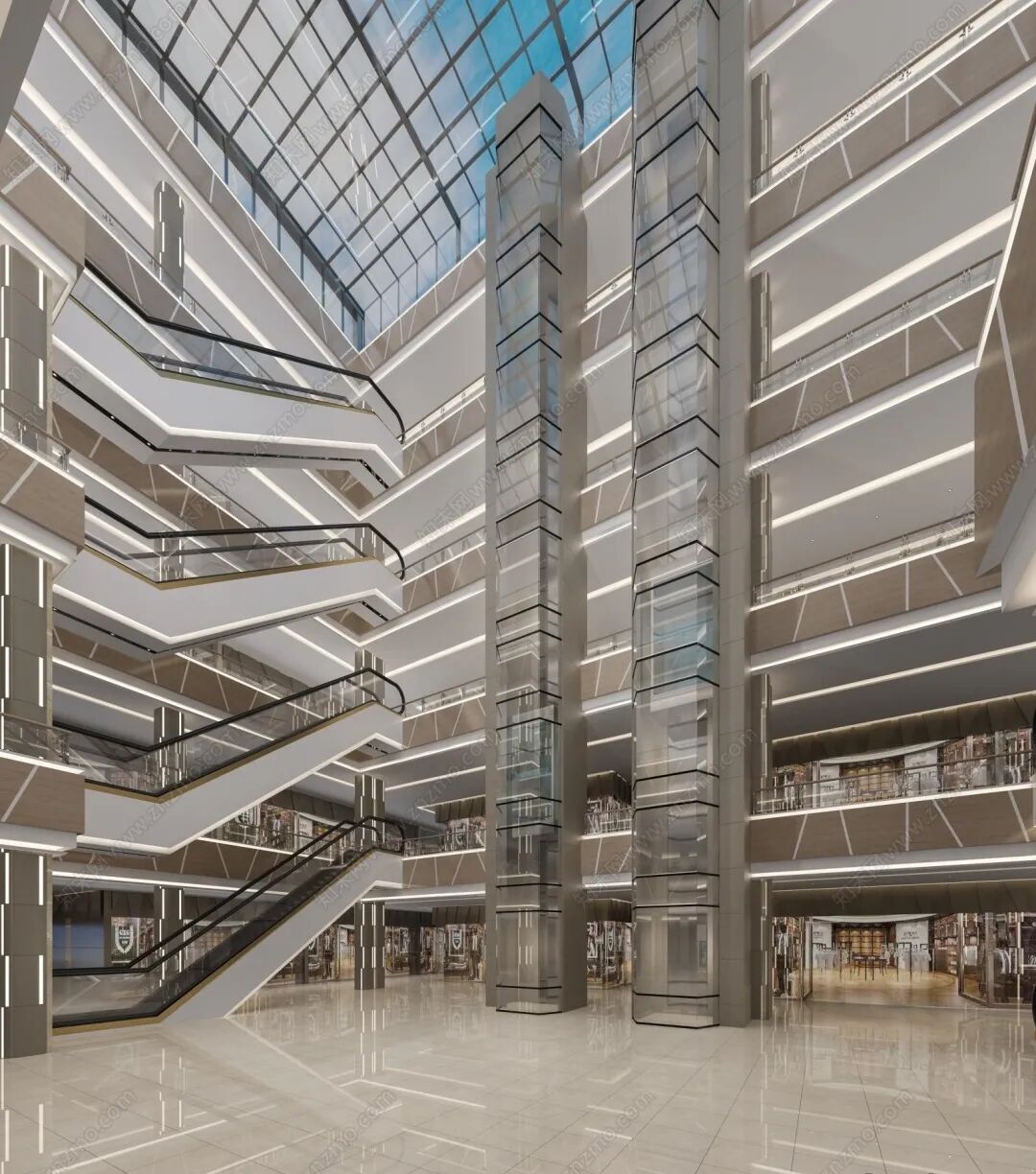

观光电梯，作为把竖向交通工具和登高流动观景相结合的产物，在日常生活中随处可见。然而，作为设计师的你，对它的了解还只停留在图纸表面？那么，今天我们就来聊一聊观光电梯吧！
△来源：google.cn
观光电梯根据不同的应用环境、设计需求、结构类型等可以制成各种样式，所以今天我们要讨论的观光电梯是最为常用的曳引驱动式钢结构观光电梯。
1、什么是观光电梯？
2、观光电梯的结构组成及工作原理
3、观光电梯的安装工艺
什么是观光电梯？

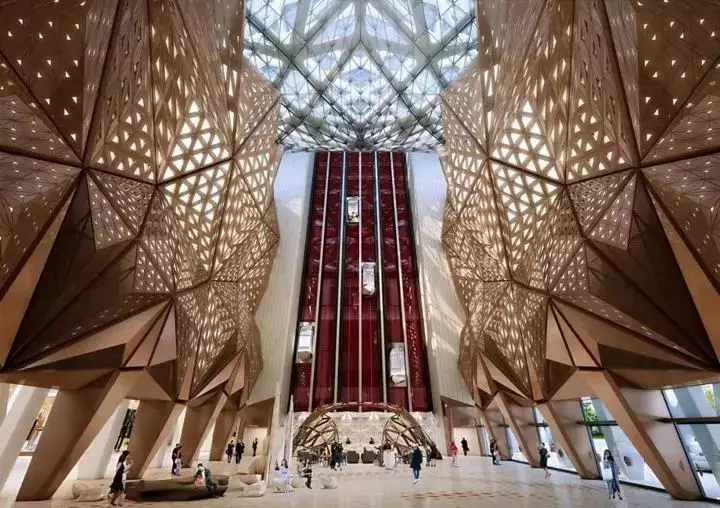

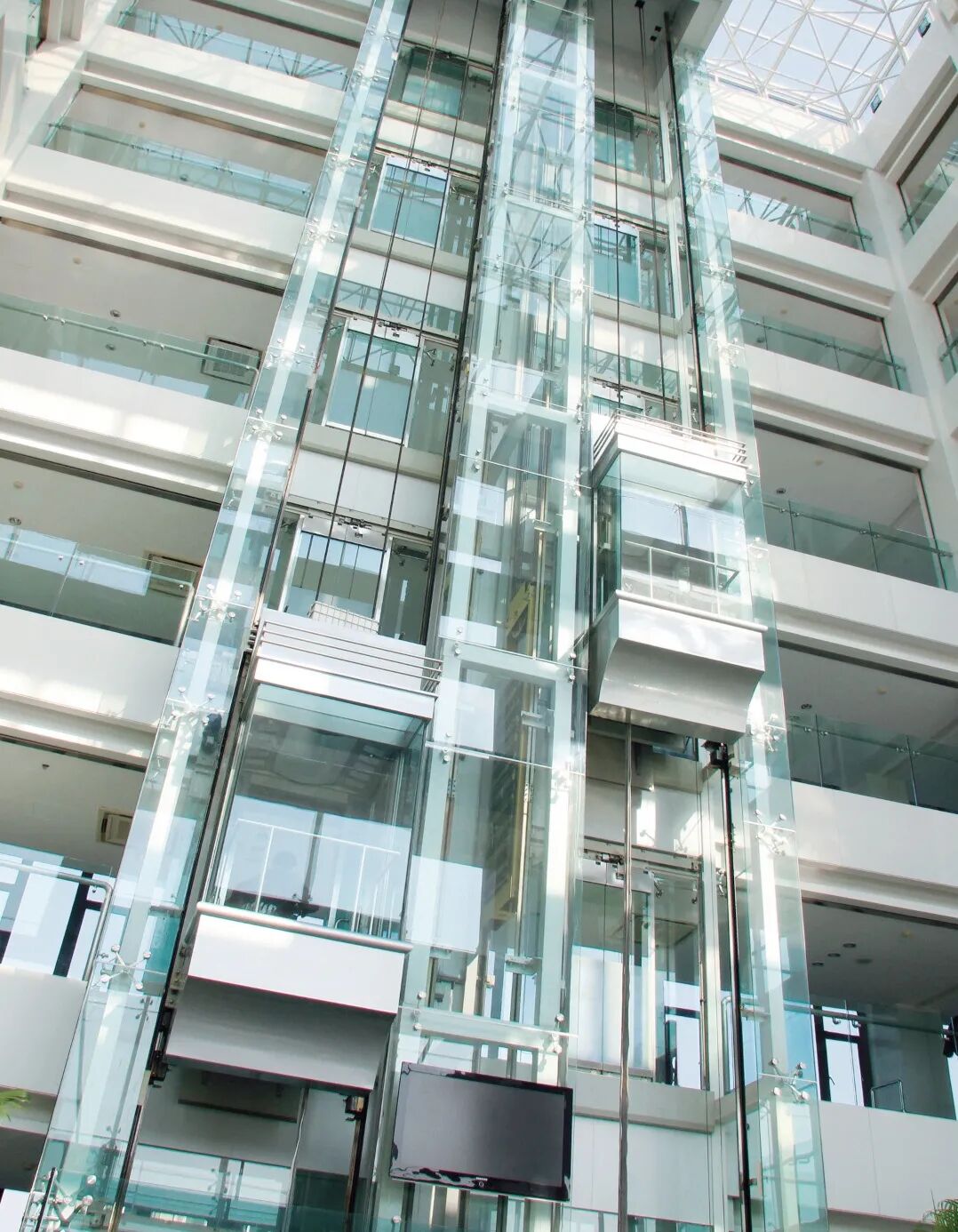

△项目：澳门摩珀斯酒店
来源：google.cn
1、观光电梯的定义
电梯，是指服务于建筑物内若干特定的楼层，其轿厢运行在至少两列垂直于水平面或与铅垂线倾斜角小于15°的刚性轨道运动的永久运输设备。

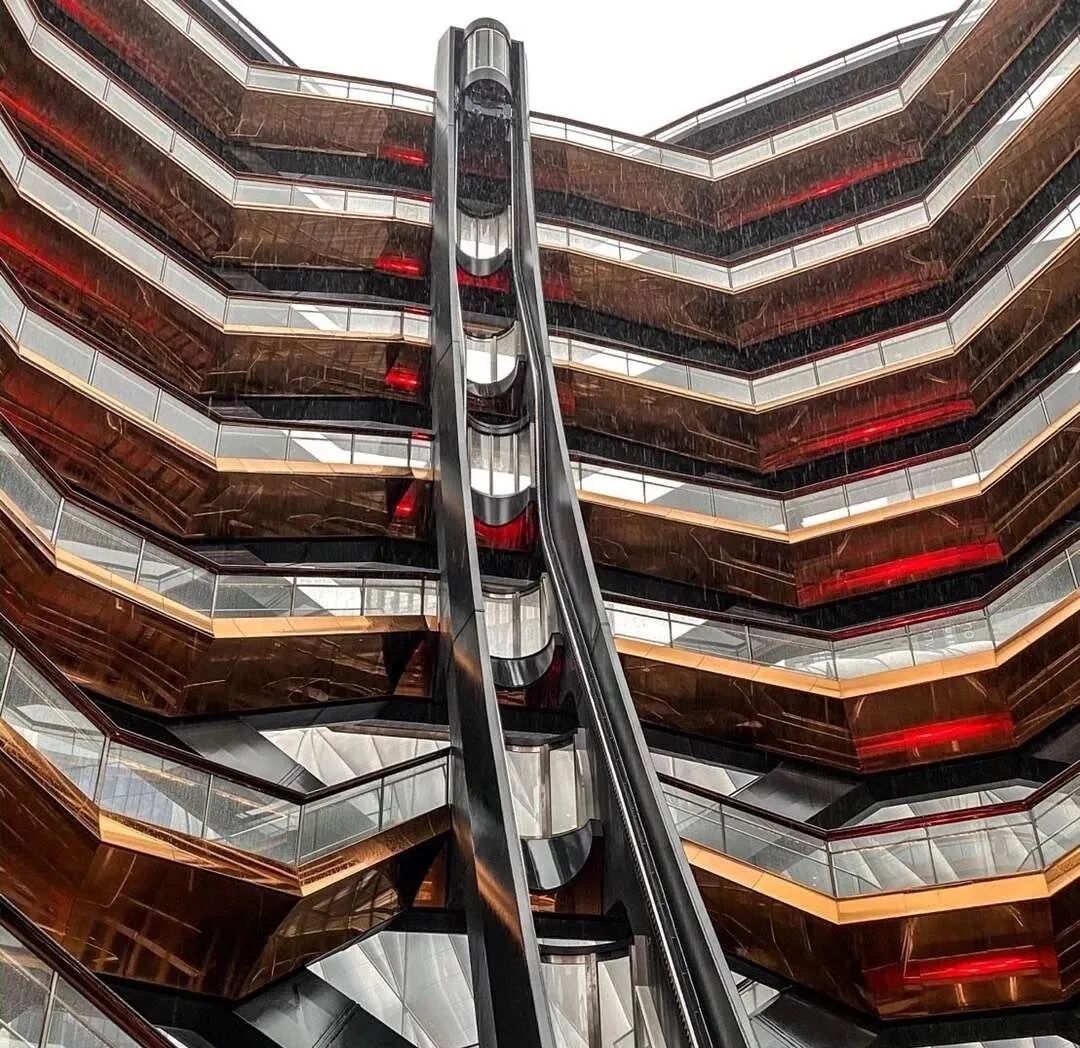

△来源：google.cn
那么，井道和轿厢壁至少有同一侧透明，乘客可观看轿厢外景物的电梯，便被称为观光电梯。
2、观光电梯的特点
△来源：google.cn
a、自动控制，运行安全
b、美化装饰建筑物或建筑空间
c、拓展了电梯视觉的空间
d、多为钢结构框架，占用空间小
e、可与建筑、周围的环境融为一体
f、应用广泛
3、观光电梯的种类
观光电梯的种类多样，通常可以根据井道结构的不同、轿厢形状的不同两个方面来进行分类。
a、根据井道结构的不同
观光电梯根据井道结构的不同，可以归为以下2类：

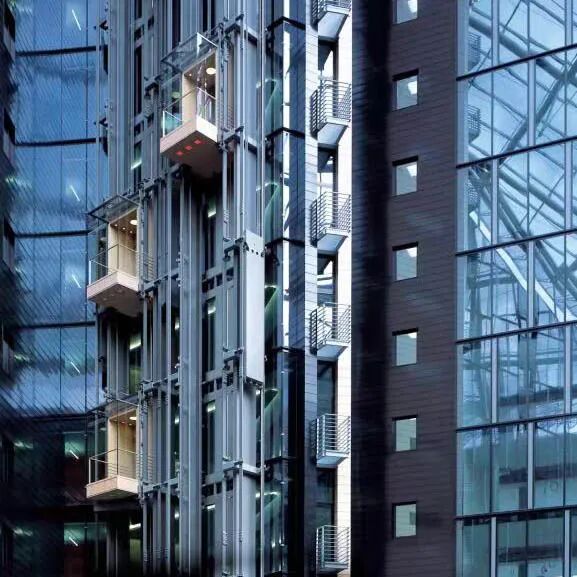

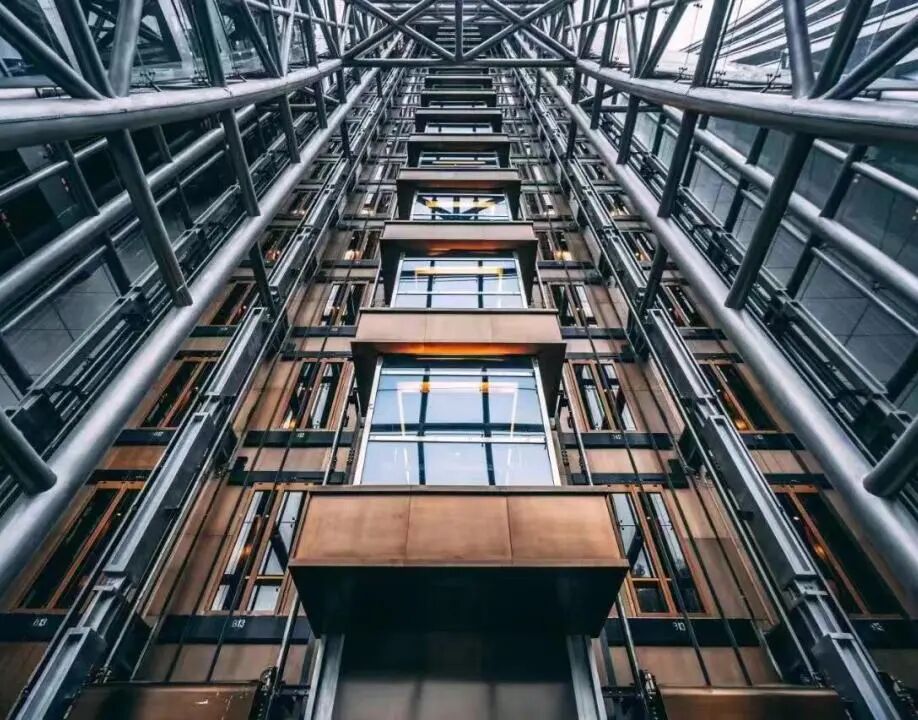

① 钢结构开放型井道观光电梯
△来源：google.cn

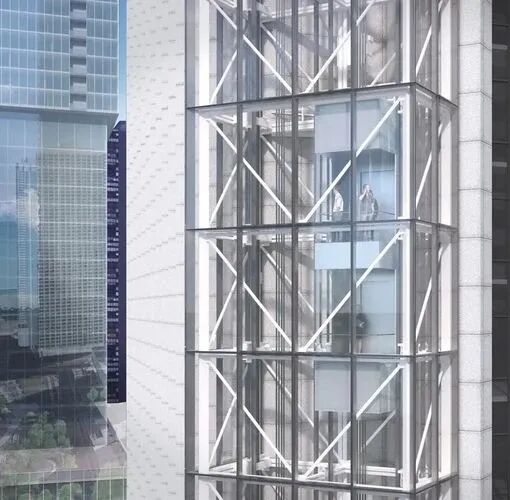

② 钢结构封闭型井道观光电梯
（图片来源：google.cn）
b、根据轿厢形状的不同
观光电梯根据轿厢形状的不同，可以归为以下3类：

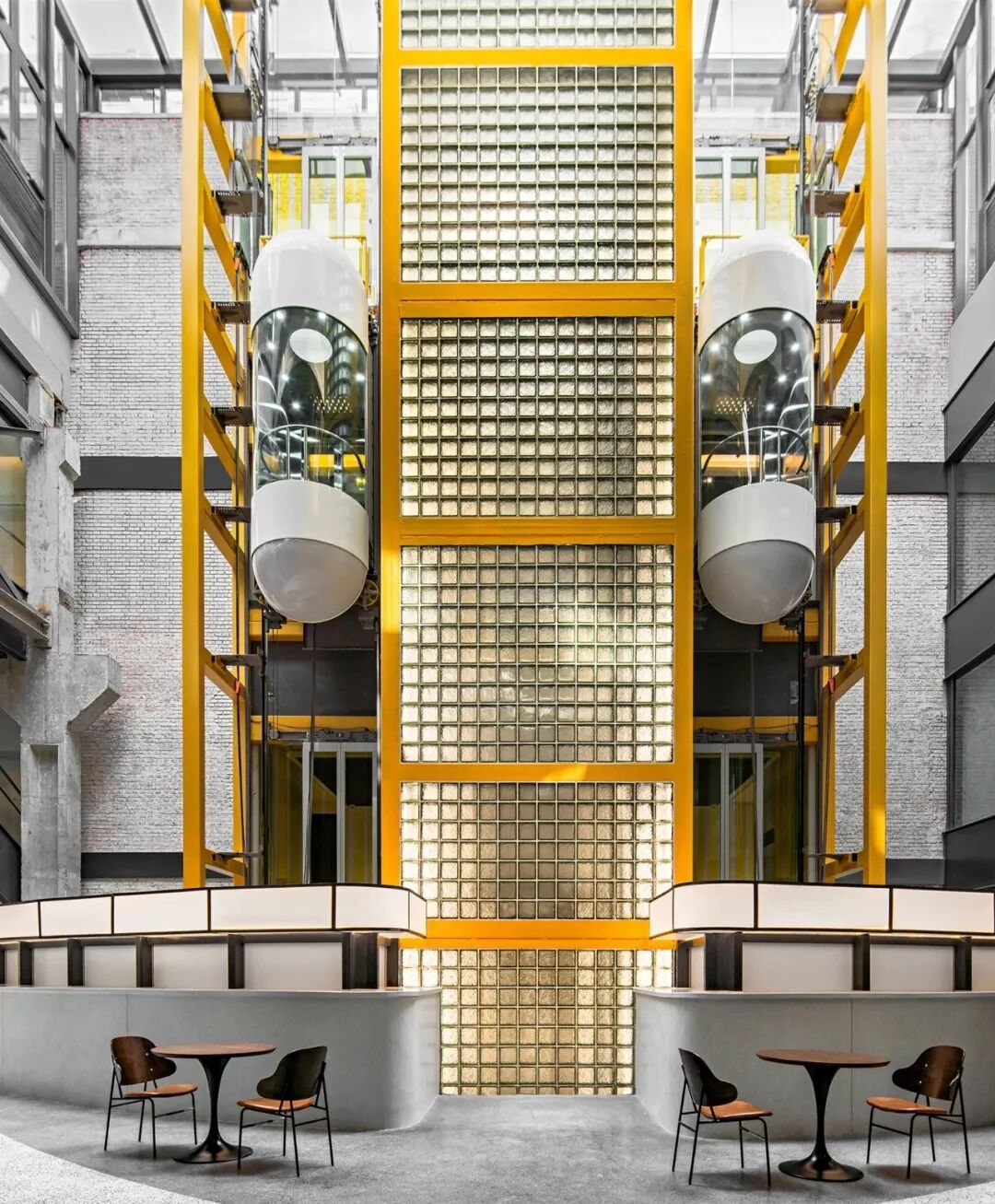

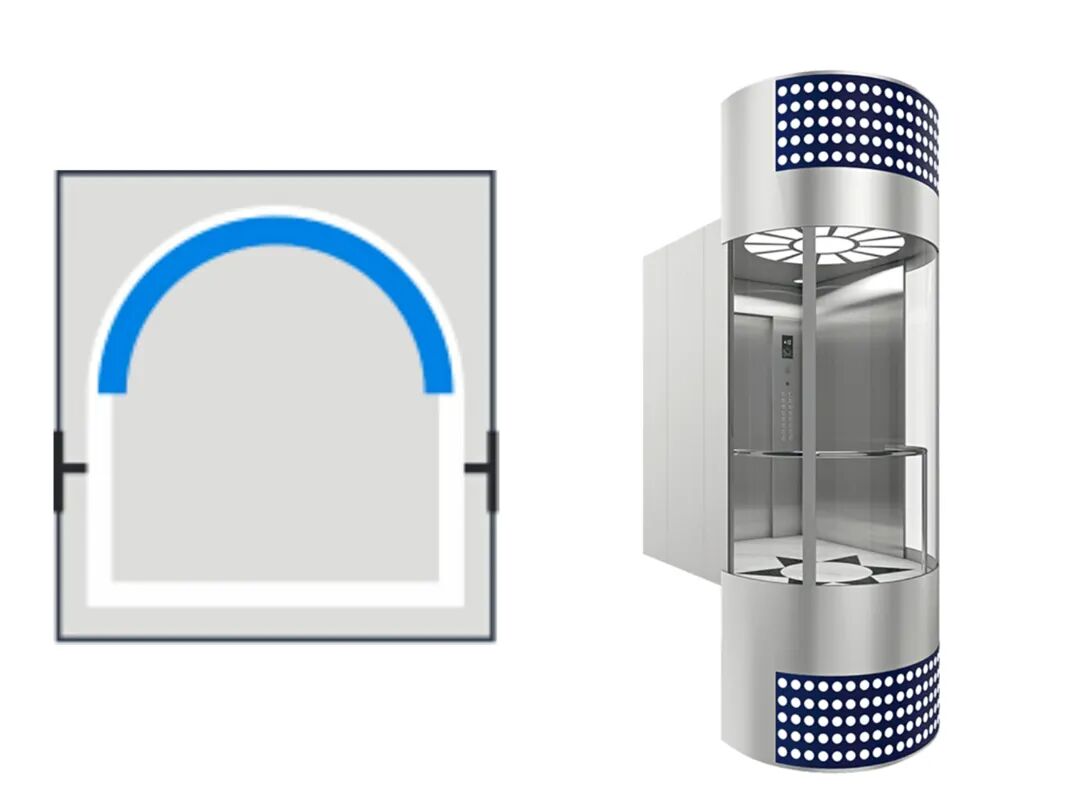

① 半圆形轿厢观光电梯
△平面及三维示意
△实例应用
来源：google.cn

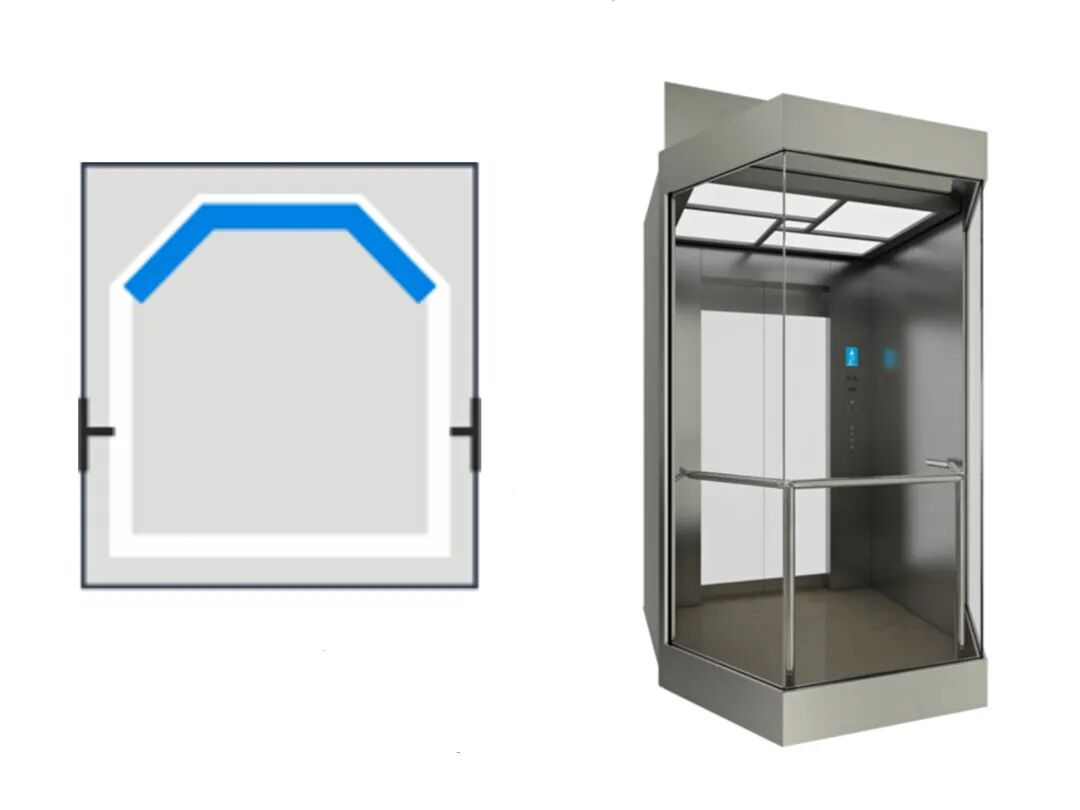

② 切角形轿厢观光电梯
△平面及三维示意
△实例应用
来源：google.cn

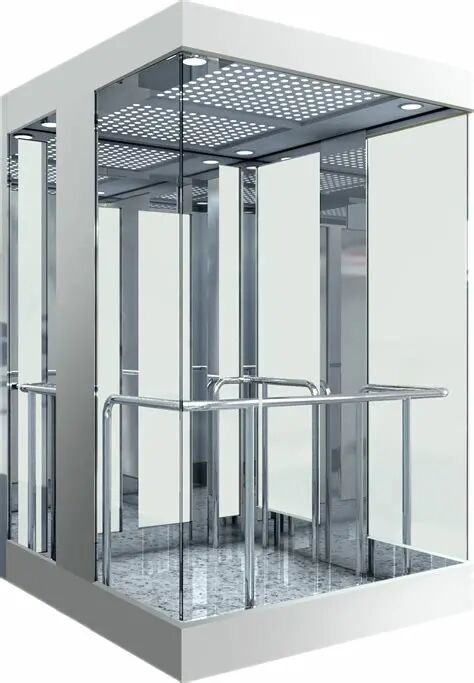

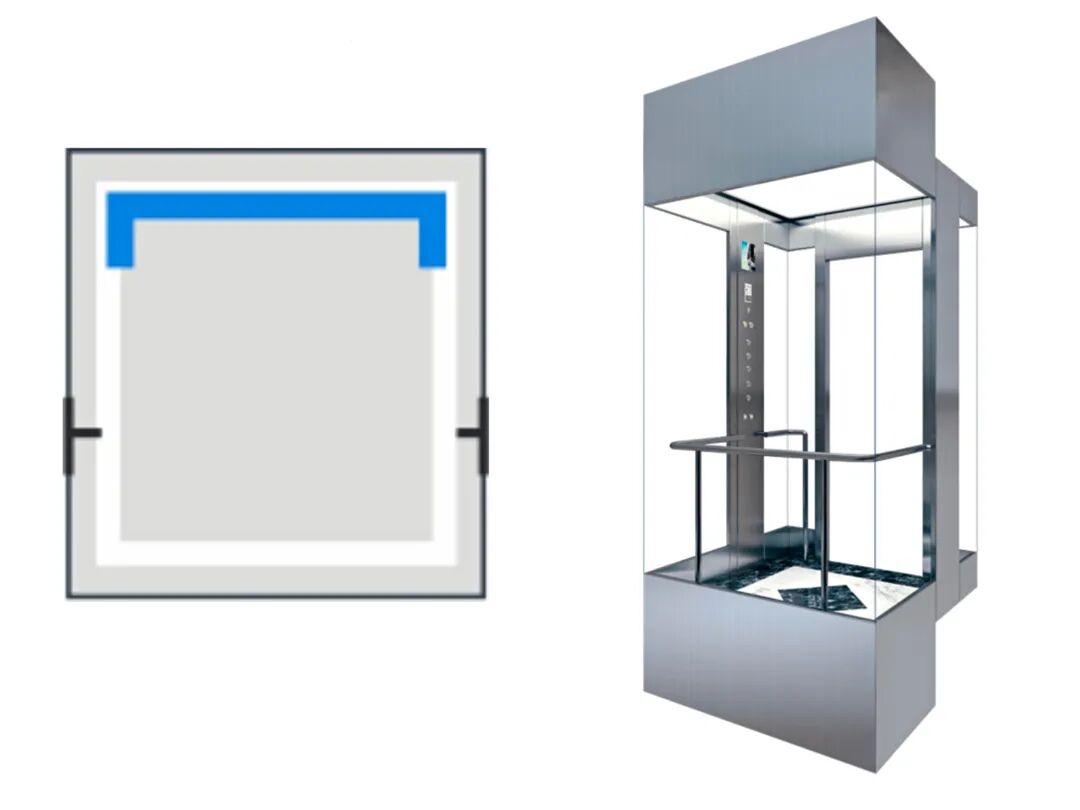

③ 方形轿厢观光电梯
△平面及三维示意
△实例应用
来源：google.cn
观光电梯的结构组成及工作原理

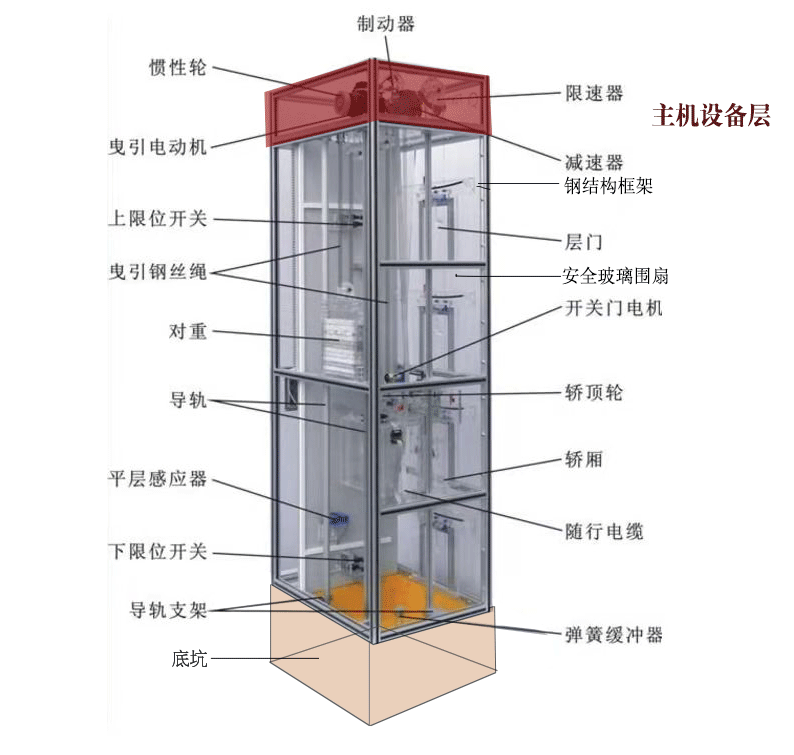

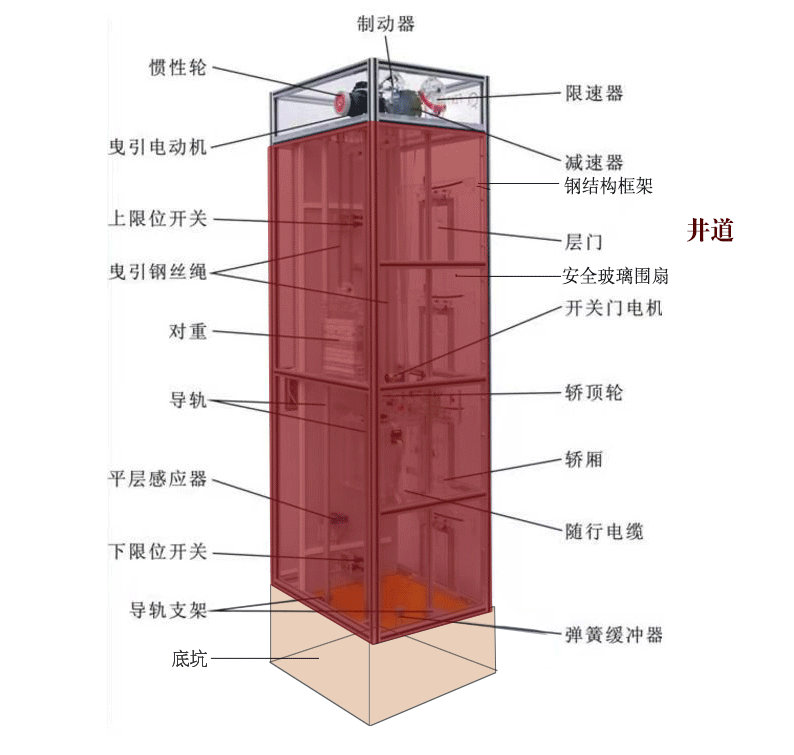

1、观光电梯的结构组成
观光电梯是大型的机电合一产品，通常采用曳引驱动方式，它的组成结构十分的复杂。那么接下来我们就以方形钢结构观光电梯为例，将观光电梯的结构进行拆分。
简单来说，观光电梯大体可以分为底坑、井道、轿厢、主机设备层及其他相关部件。

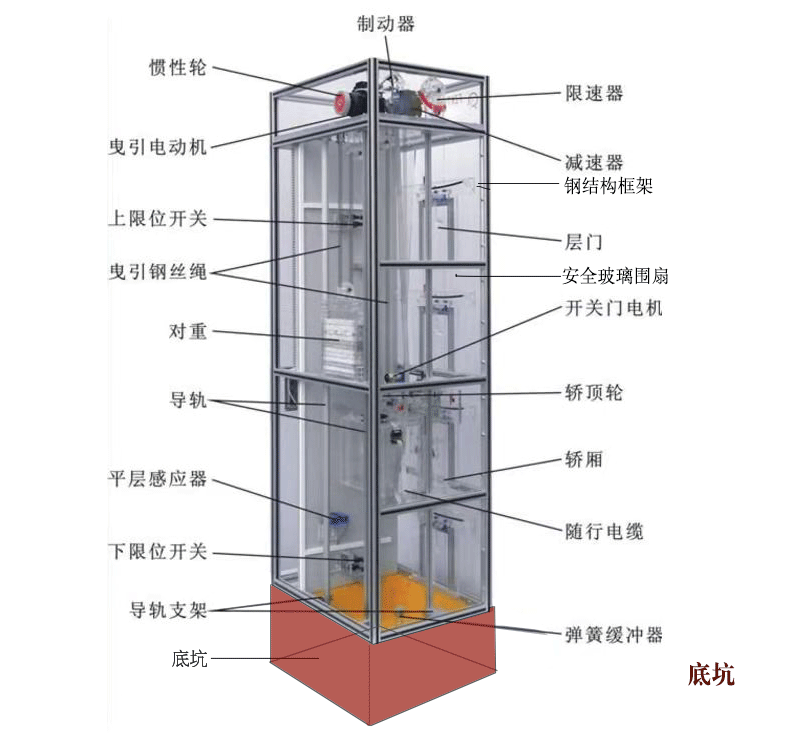

a、底坑
通常井道下部需设置底坑，根据具体需求进行土建挖深及加固，内部设置缓冲器座、导轨底座以及排水装置等。
△位置示意
b、井道
主要由井道结构主体（钢结构框架）、井道壁（围扇）、层门、井道设备等组成。
△位置示意

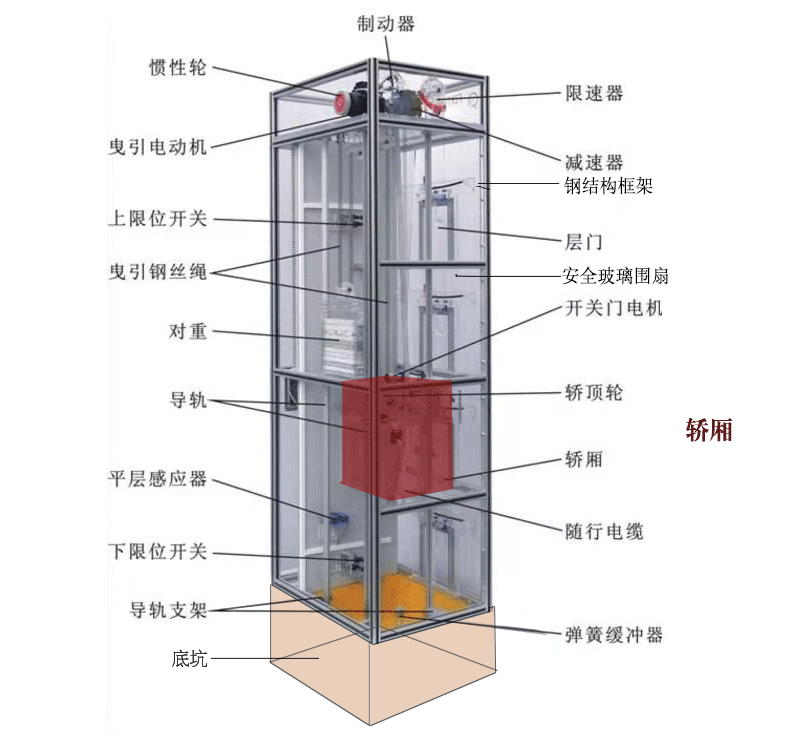

c、轿厢
主要由轿厢架、轿壁（围扇）、轿厢底盘、轿顶及顶轮、轿门、通风孔、按钮控制板等组成。
△位置示意
d、主机设备层
主要由电梯驱动主机及其附属设备和滑轮，以及承重梁、主机底座等组成。
△位置示意

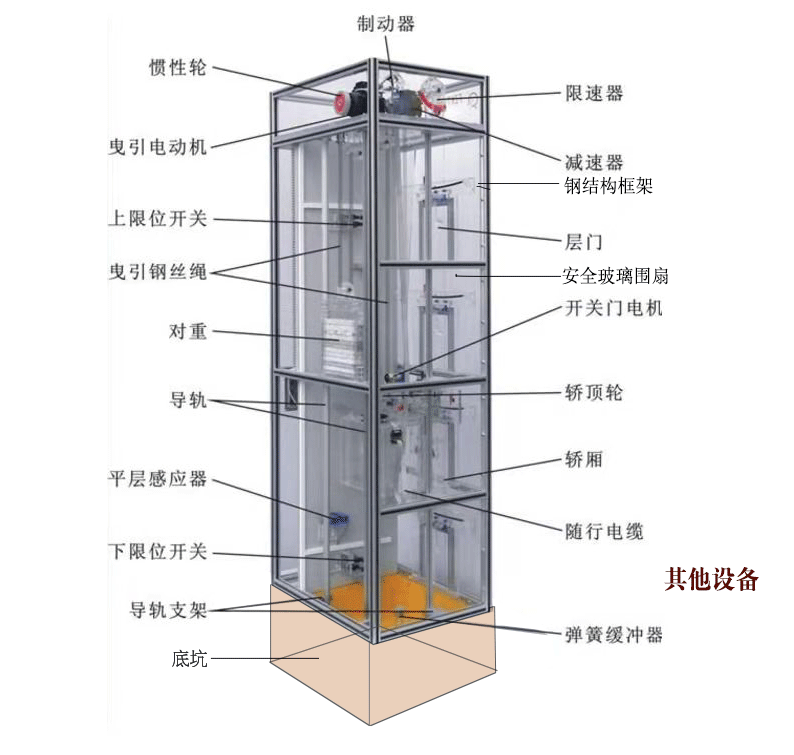

e、其他相关部件
包括其他观光电梯的主要部件，如悬挂装置、补偿装置、超速保护装置、导轨、缓冲器、极限开关、钢带以及电气设备等。
△位置示意
2、观光电梯的工作原理
规定曳引驱动方式的观光电梯，通常采用钢丝绳（由钢丝、绳芯及润滑脂组成）摩擦传动，钢丝绳绕过曳引轮，两端分别连接轿厢和对重，电动机驱动曳引轮使轿箱实现规定楼层的固定升降。

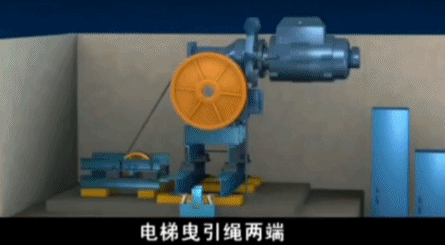

△工作原理动画示意
来源：bilibili-ERO
观光电梯的施工工艺
观光电梯的施工相对比较复杂及庞大，通常在观光电梯施工前，会在建筑土建施工过程中，完成底坑及结构连接预埋件的施工内容。
观光电梯的施工流程如下：
前期准备→安装井道结构主体→安装导轨系统→安装主机设备→安装门套及层门→安装对重→安装轿厢→安装井道设备→安装钢丝绳→安装电气设备→调试自检。
1、前期准备
a、在施工前应先到施工现场了解现场状况是否符合施工要求，例如：底坑地面强度是否符合要求、电源是否到位、是否有施工作业面等。

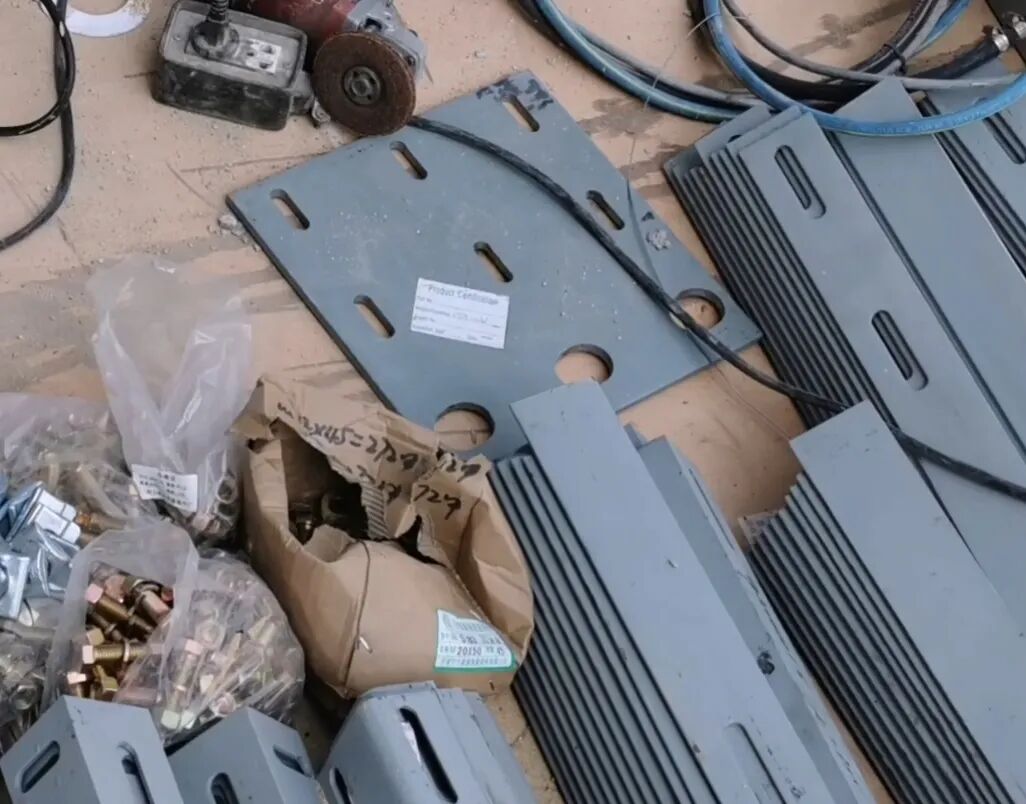

b、根据设计图纸及施工方案准备并检验所需的材料及设备等。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯
c、清除施工面的杂物及积水等，保证作业面符合施工需求。
d、搭设脚手架，检查预埋件位置，清理其上的水泥灰渣等影响施工的污渍，并涂刷防锈漆，搭设样板架。
△来源：google.cn

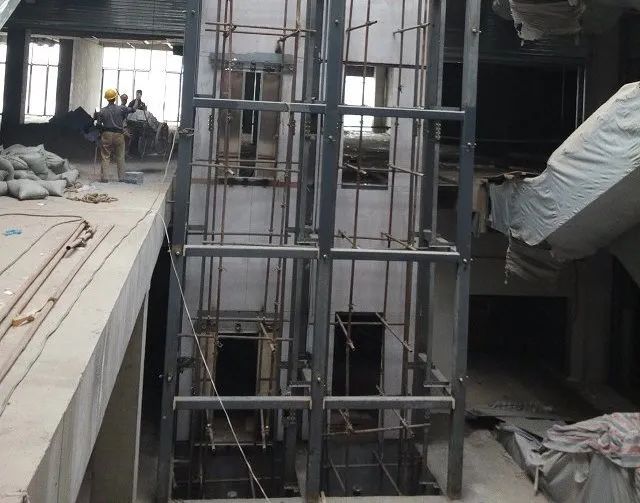

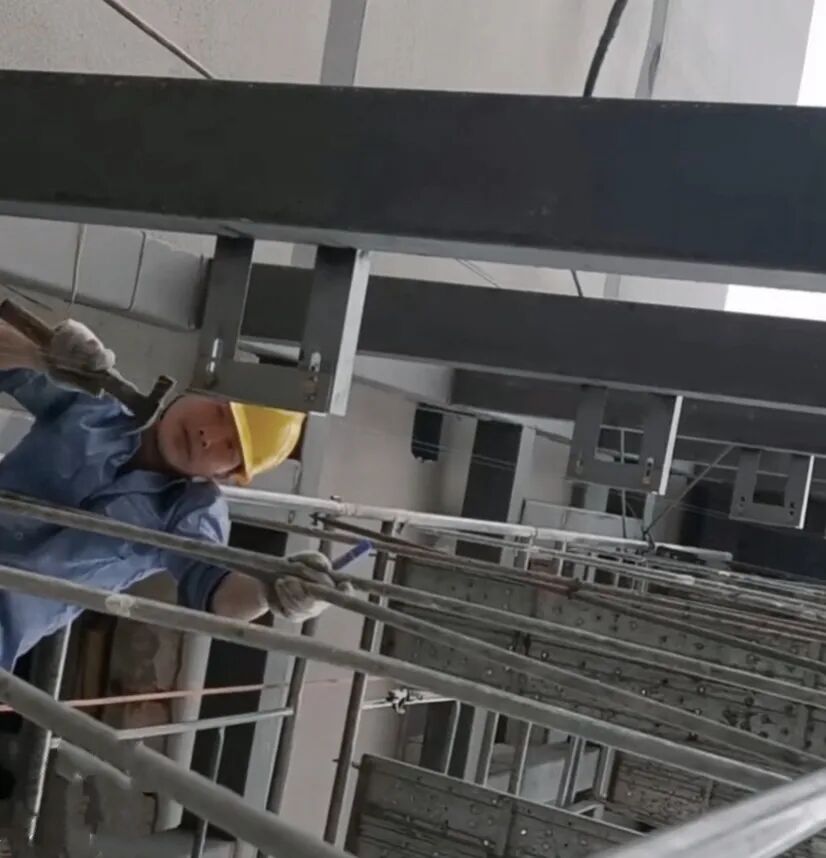

2、安装井道结构主体
a、测量放线，把观光电梯骨架线弹到土建主体结构上，确定锚固点。
△来源：亚洲富士长林电梯

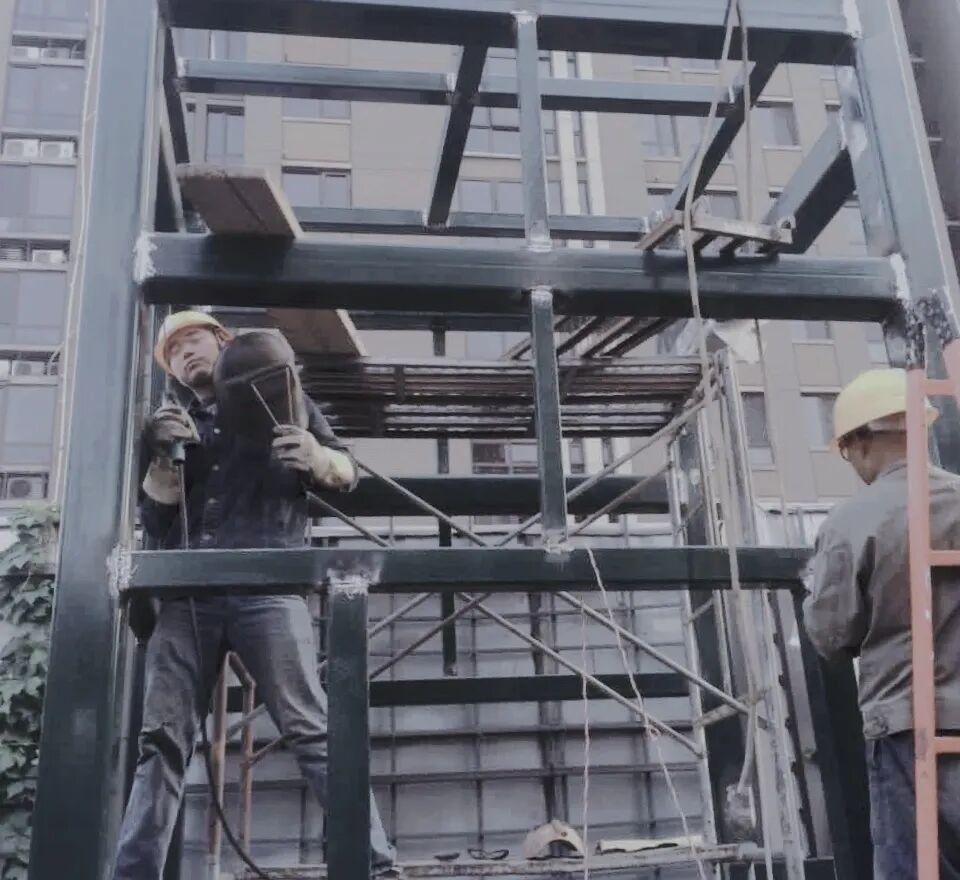

b、将型钢和钢板等制成的底座、钢梁、钢柱、钢桁架等构件组成，各构件或部件之间采用焊缝、螺栓或铆钉连接，来搭建井道钢结构主体。
△来源：亚洲富士长林电梯

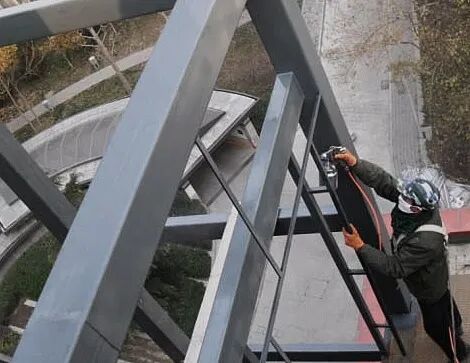

c、同时在钢结构主体施工过程中，通过连接件与预埋铁板焊接，与土建结构连接后，做防锈处理。
△来源：google.cn

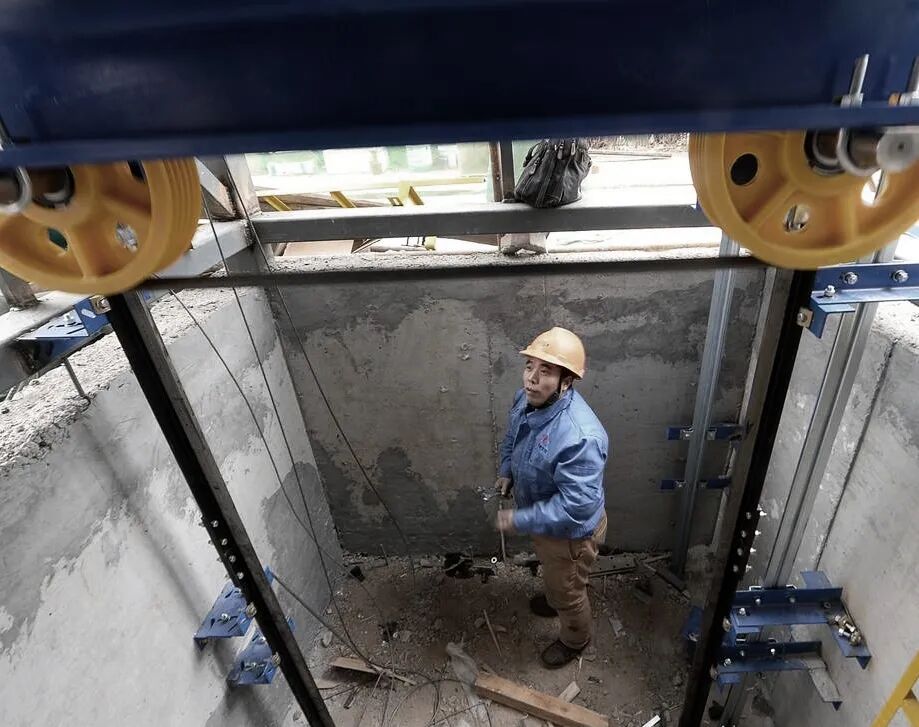

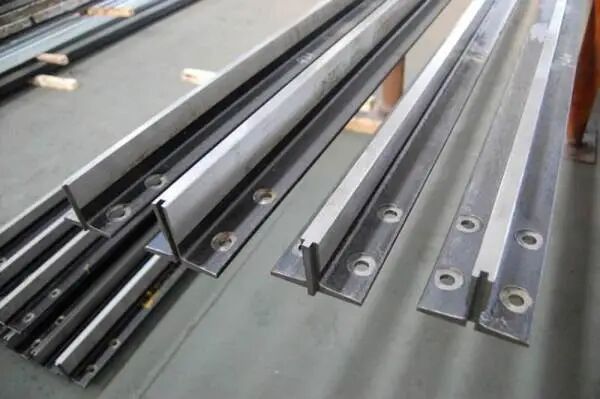

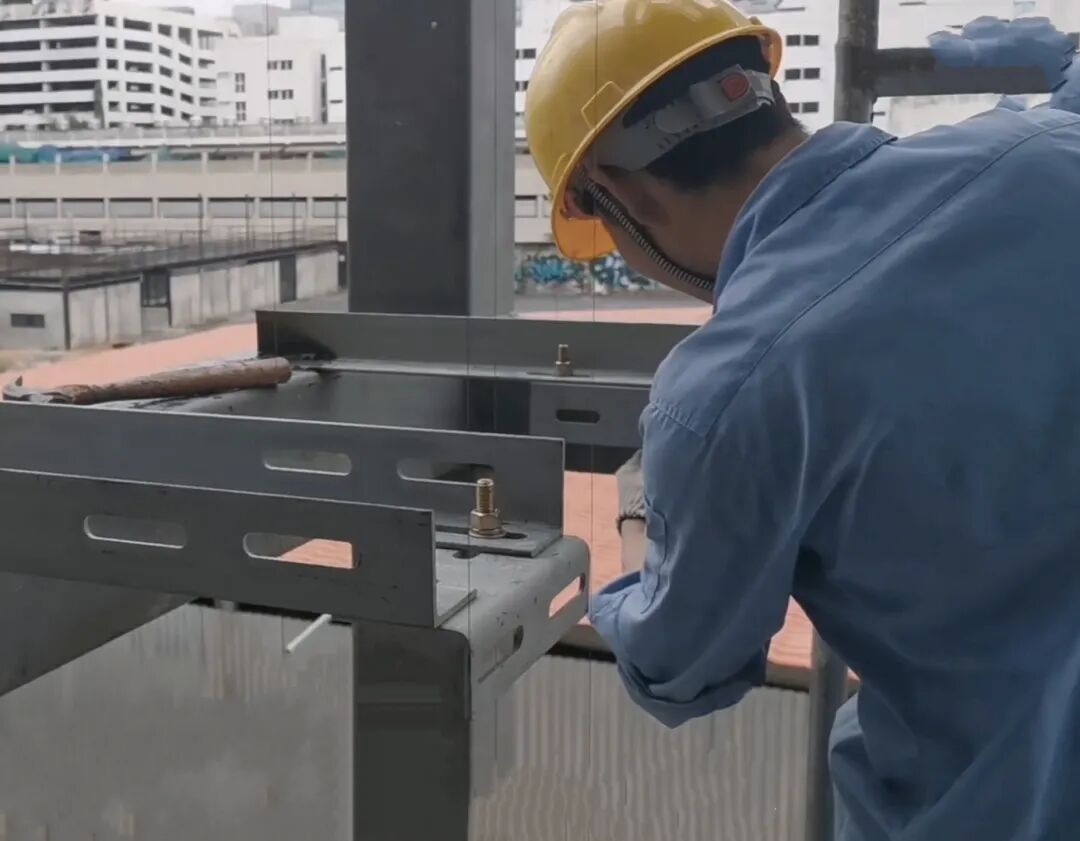

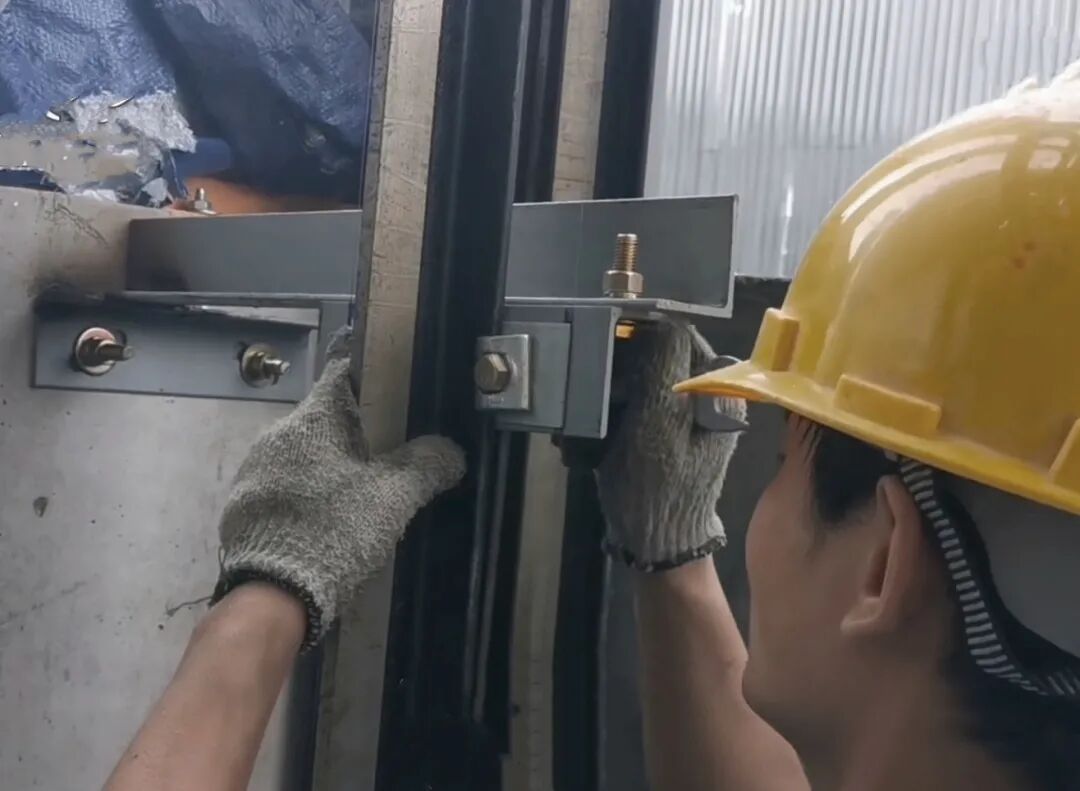

3、安装导轨系统

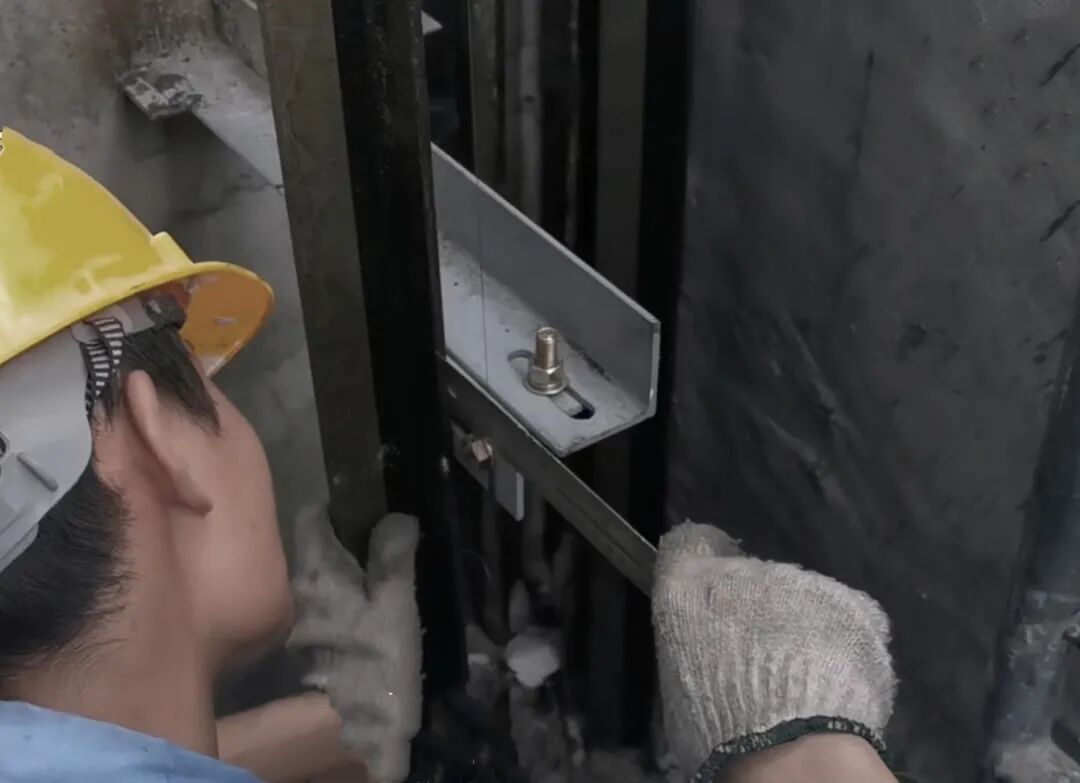

a、根据导轨支架中心线及其平面辅助线，确定导轨支架位置。
b、将导轨支架找平找正后，与井道主体钢结构进行焊接。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯
c、放基准线，在底坑架设导轨基础座，根据基准线调整、找平、校正后，将导轨固定在基础座及导轨支架上。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯

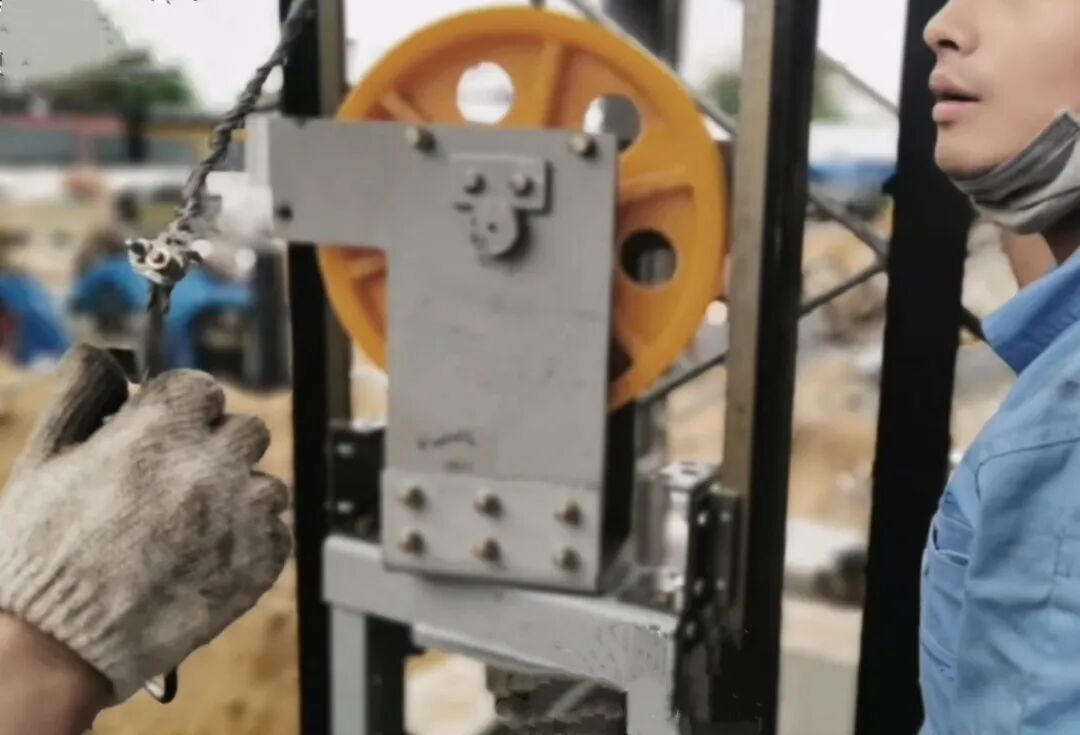

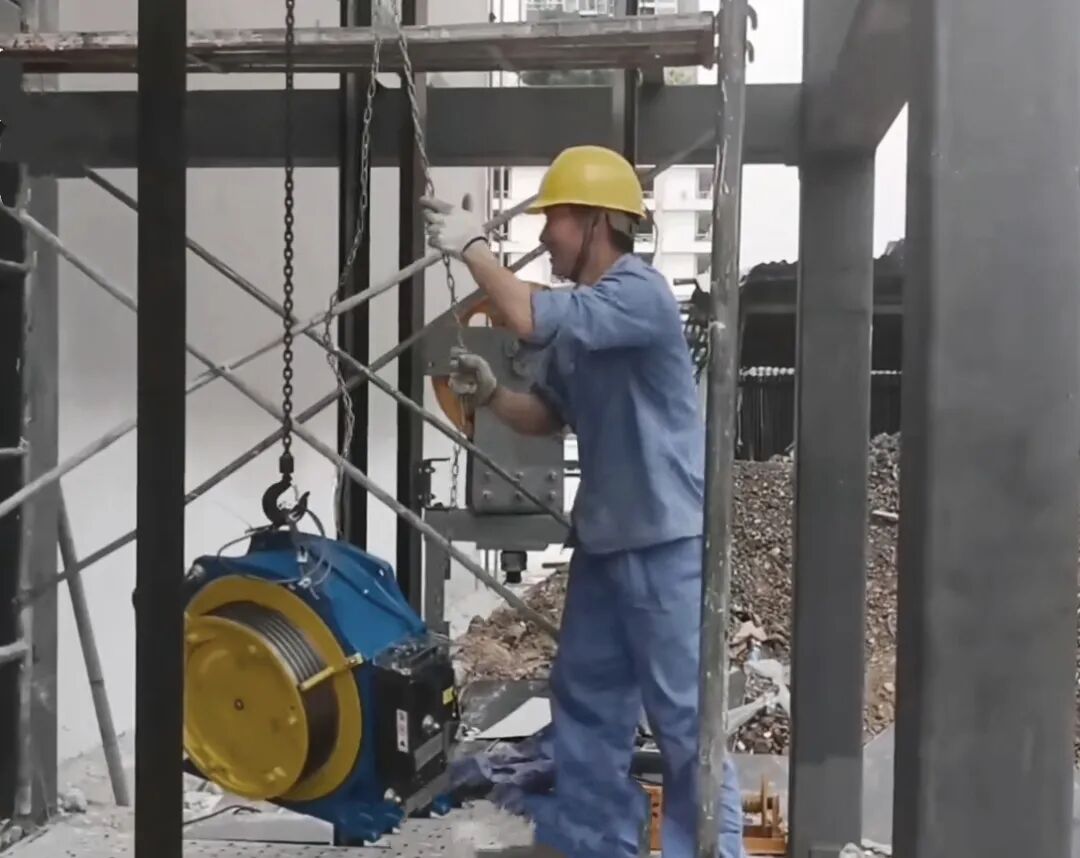

4、安装主机设备

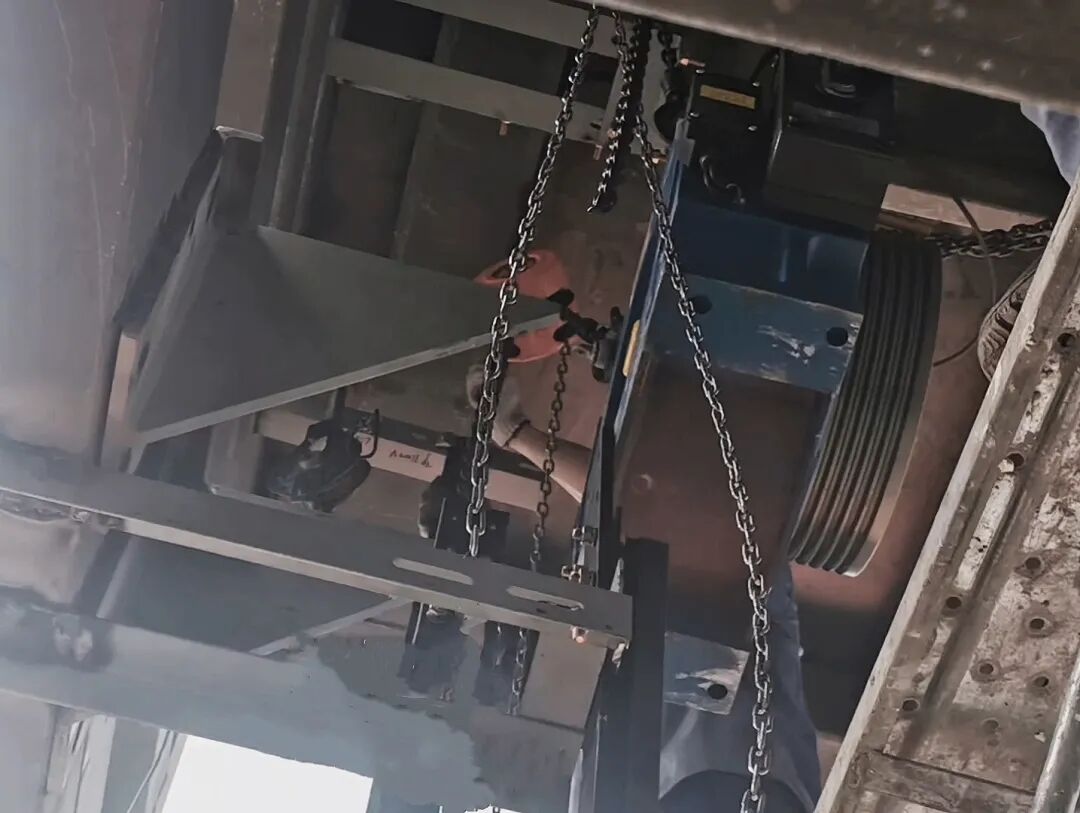

安装主机设备的流程为：安装承重梁→安装驱动主机底座→安装驱动主机→安装限速器→安装钢带轮。
△来源亚洲富士长林电梯
△来源：亚洲富士长林电梯

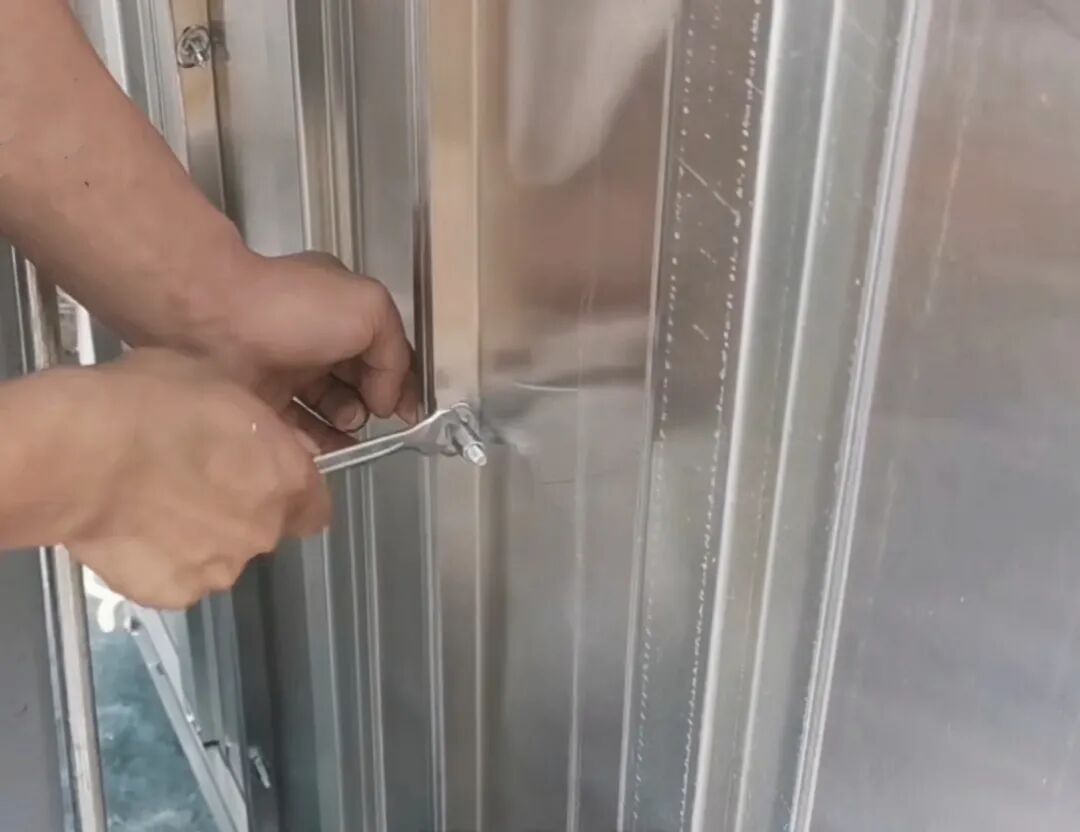

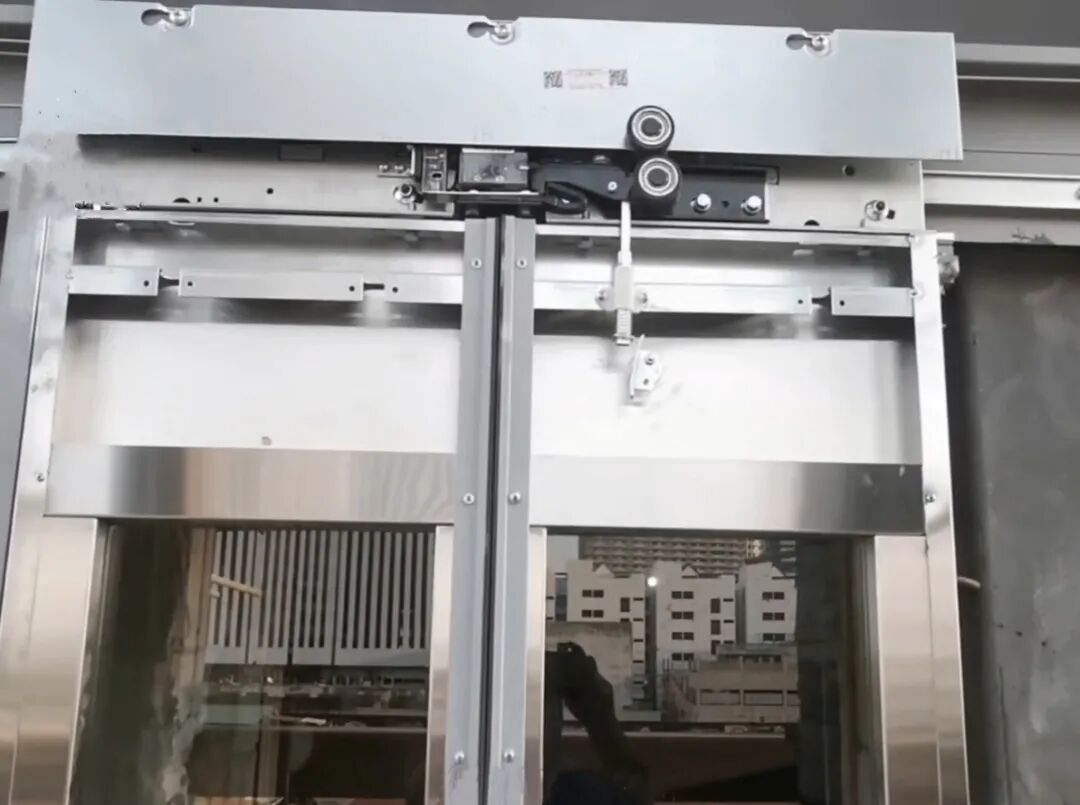

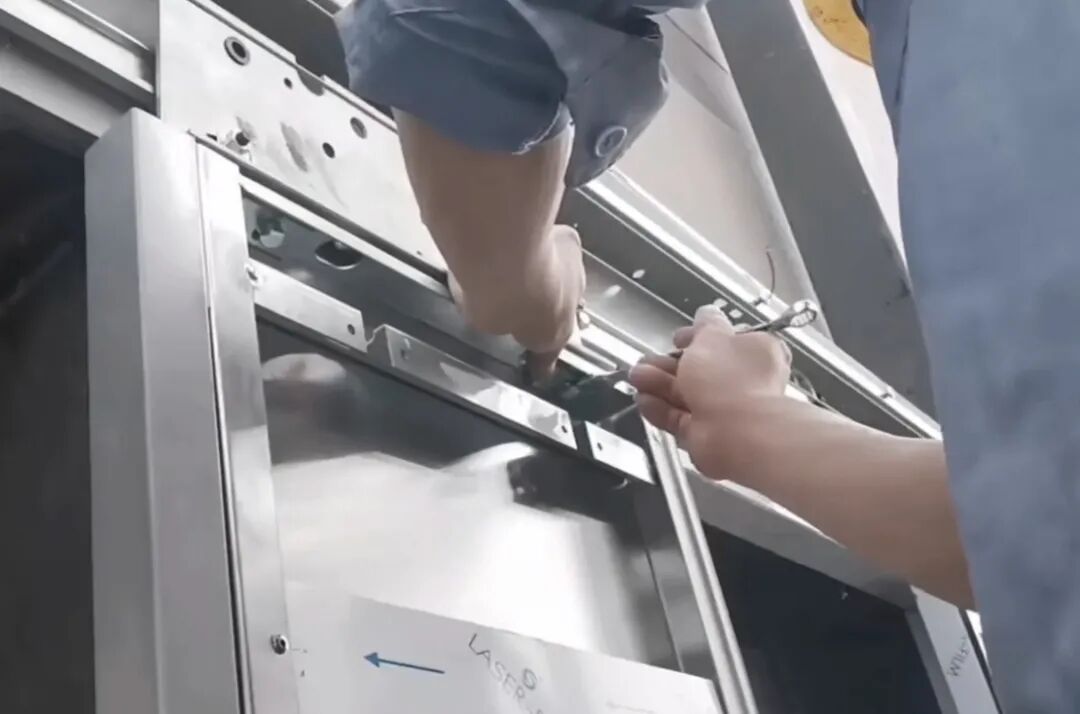

5、安装门套和层门
安装门套和层门的流程为：组装地坎→安装立柱、门滑道、门套→安装调整层门→安装机锁、电锁→安装护脚板及门头盖板。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯

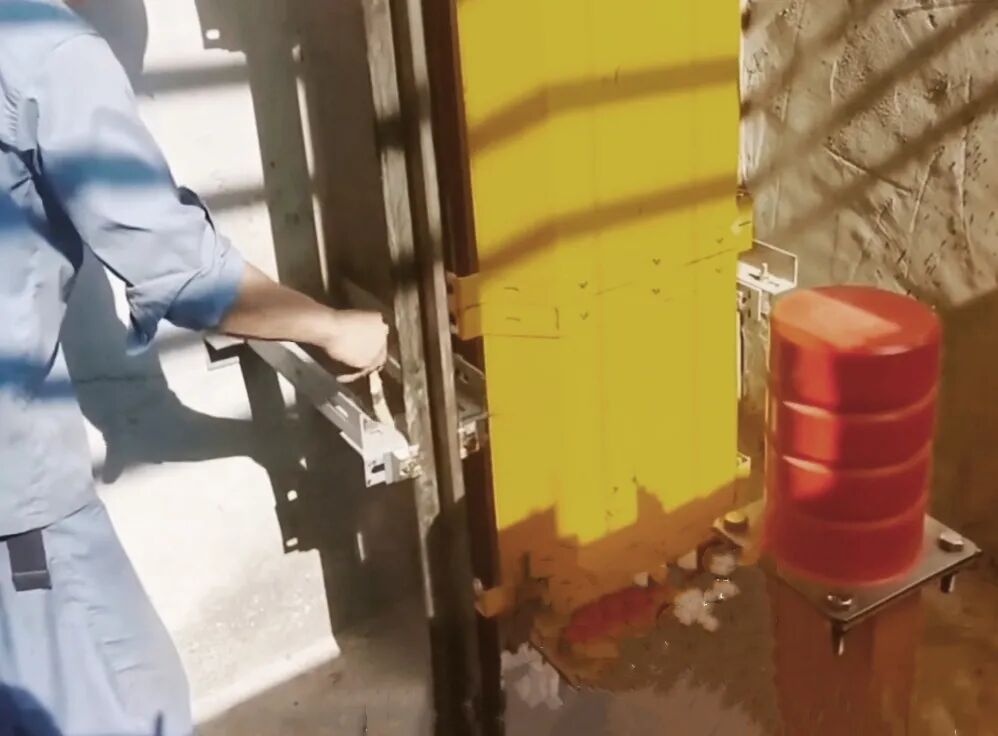

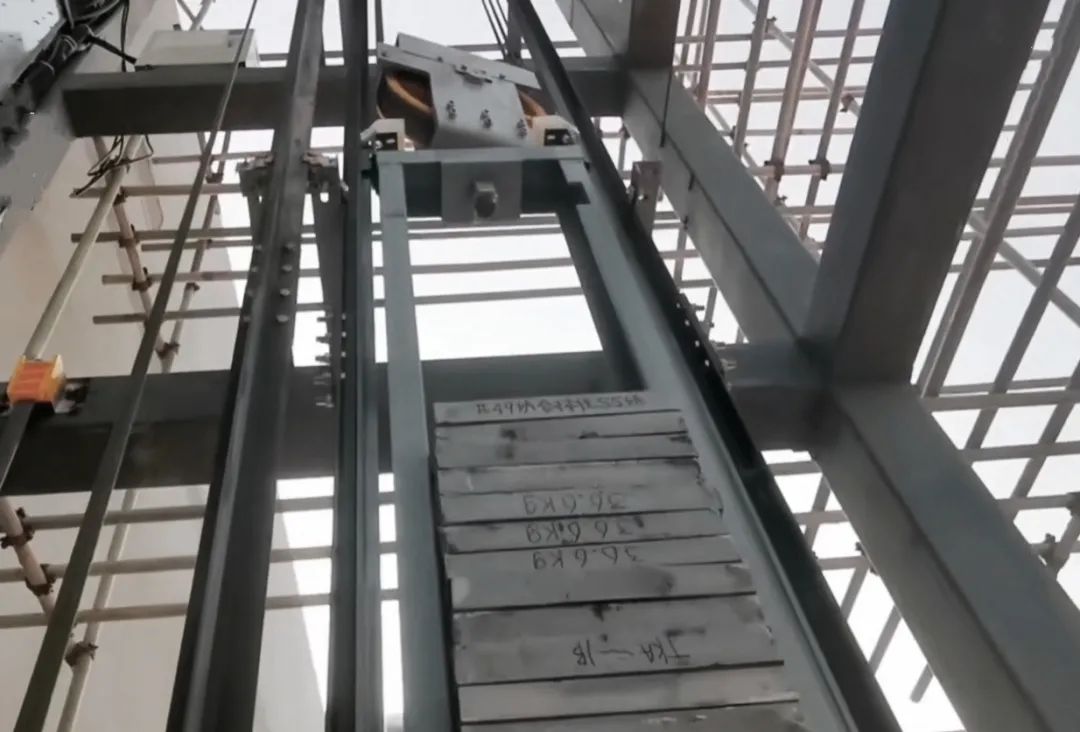

6、安装对重

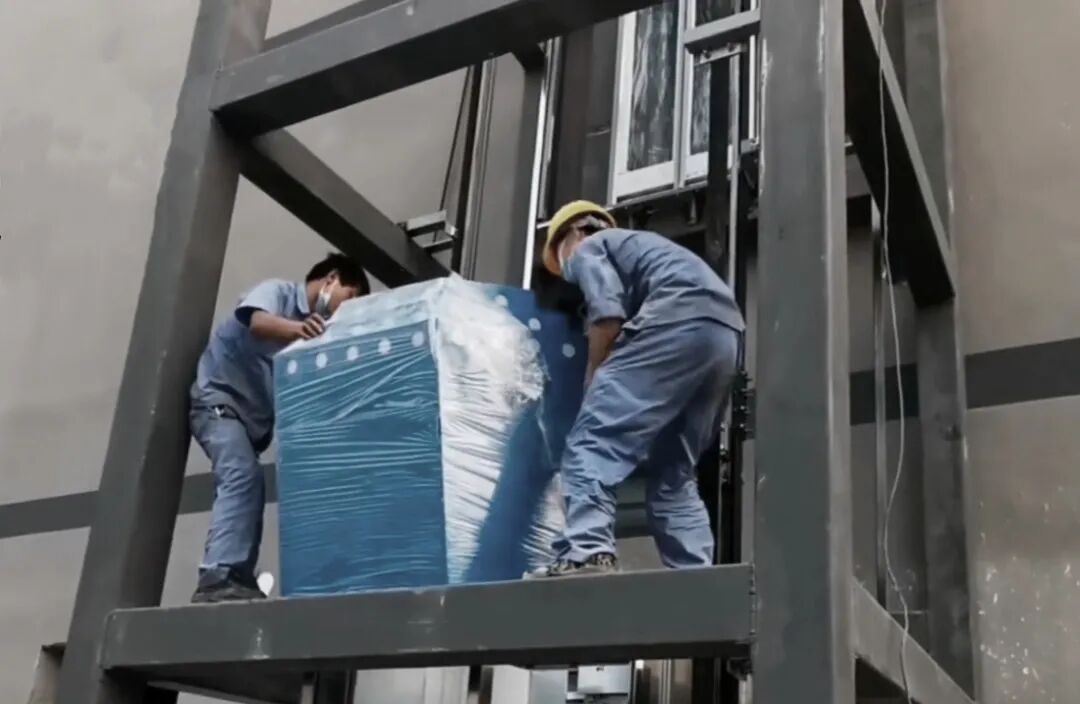

安装对重的流程为：吊装前的准备工作→吊装对重框架→安装调整对重导靴→安装、固定对重块。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯

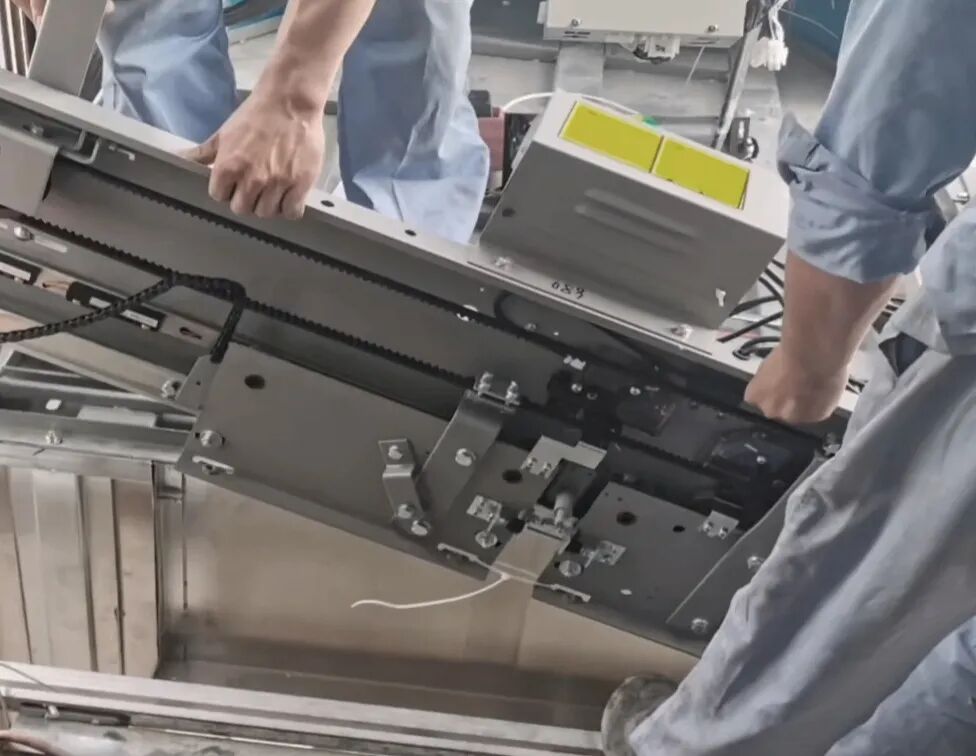

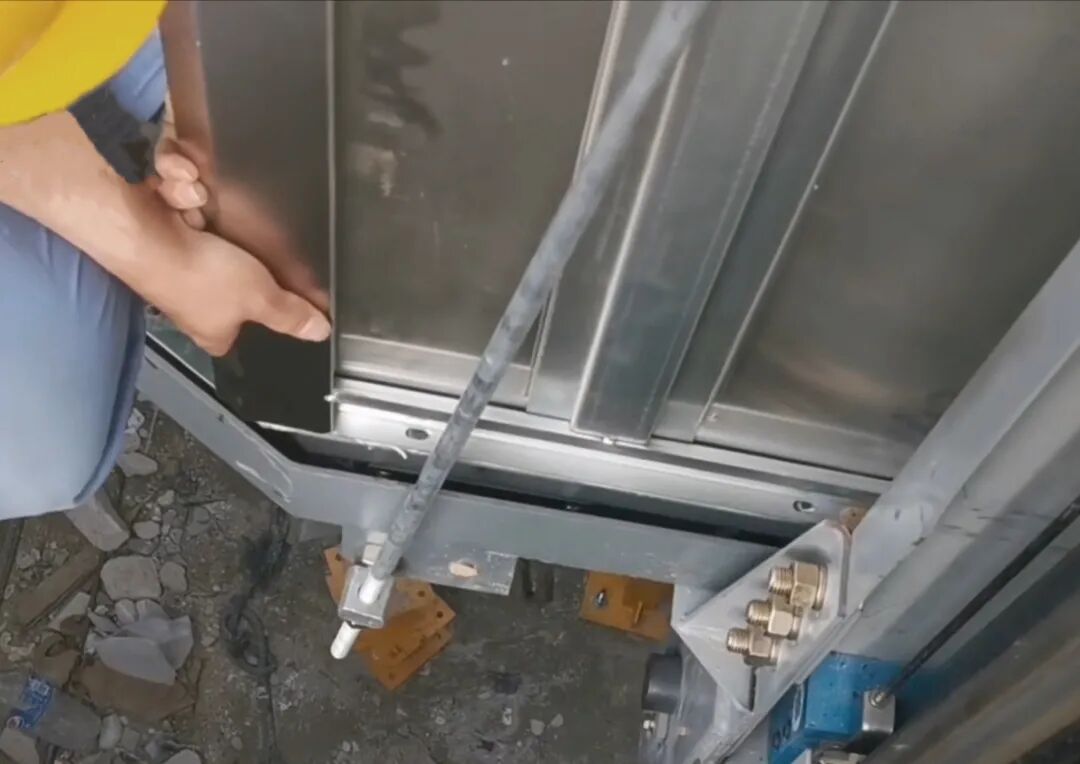

7、安装轿厢
安装轿厢的流程为：安装底梁→安装立柱→安装上梁→安装轿厢底盘→安装导靴→安装防护栏杆及围扇→安装轿门→安装轿顶装置→安装限位开关碰铁→安装调整超载满载开关。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯

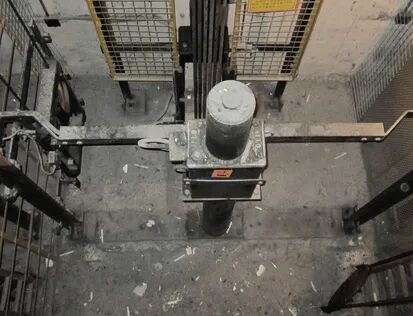

8、安装井道设备
安装井道设备的流程为：安装缓冲器底座→安装缓冲器→安装选层器下钢带轮并安装钢带→安装限速绳张紧装置及限速绳→安装曳引绳补偿装置。
△来源：google.cn
△来源：google.cn

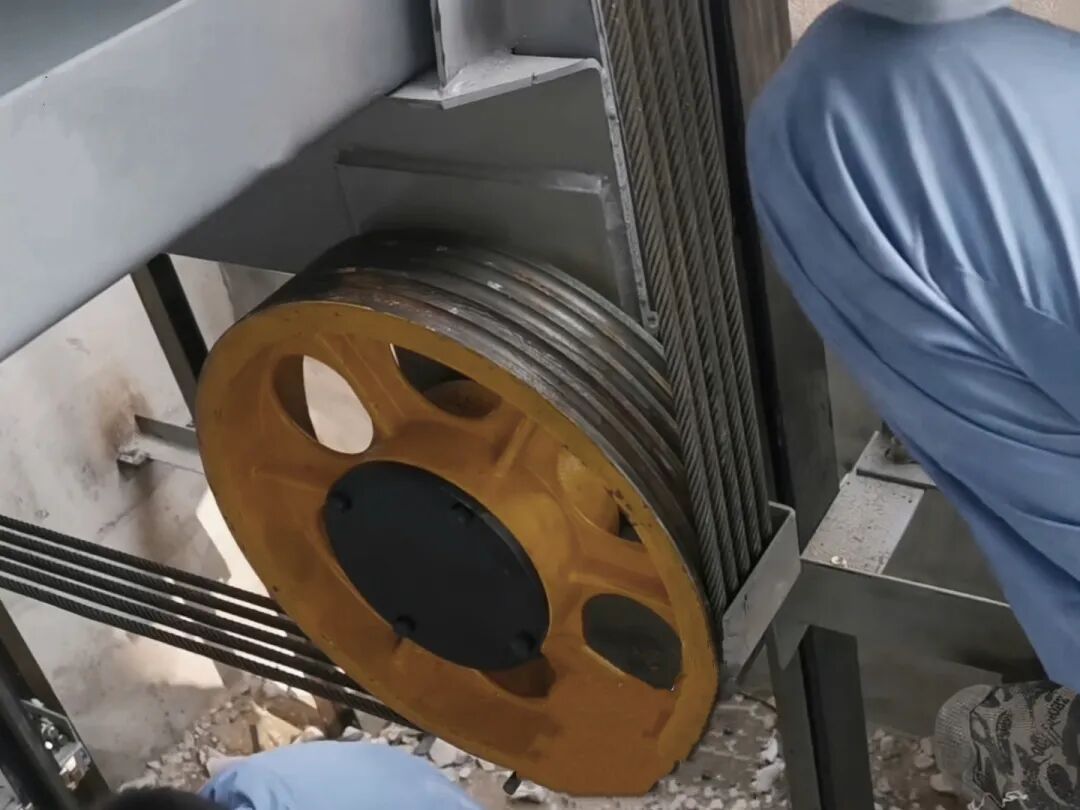

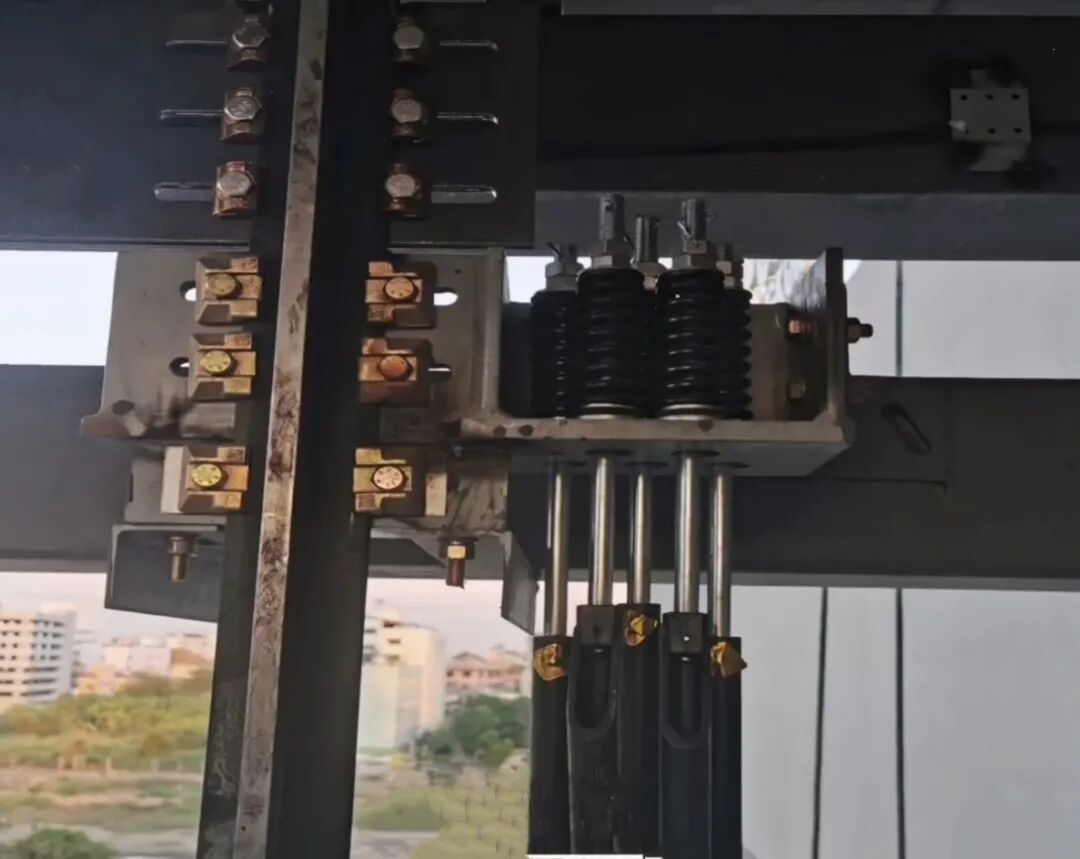

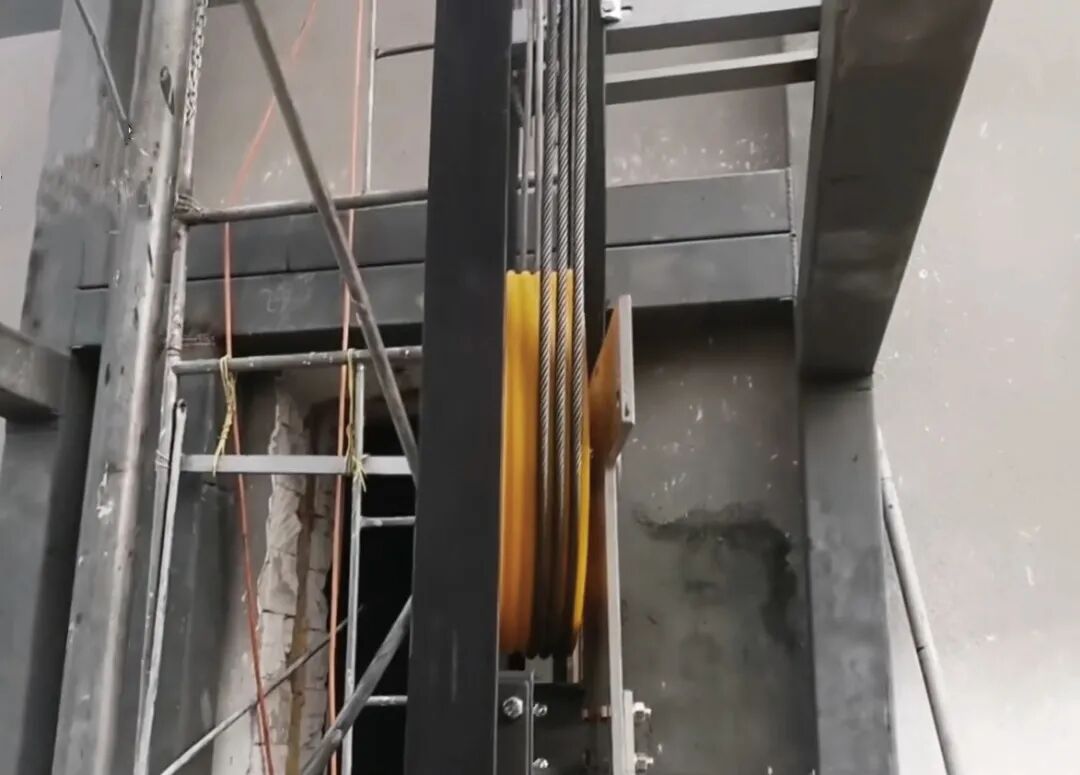

9、安装钢丝绳
安装钢丝绳的流程为：确定所需钢丝绳的长度→按长度截取所需的钢丝绳→安装钢丝绳并做绳头→调整钢丝绳。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯

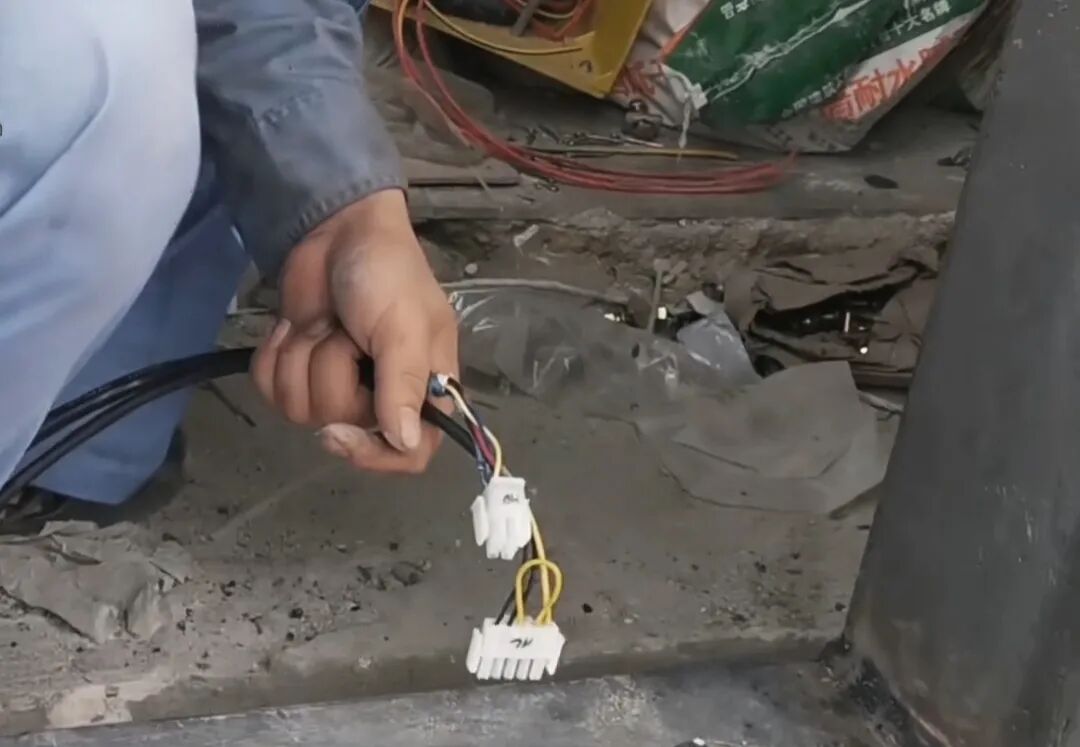

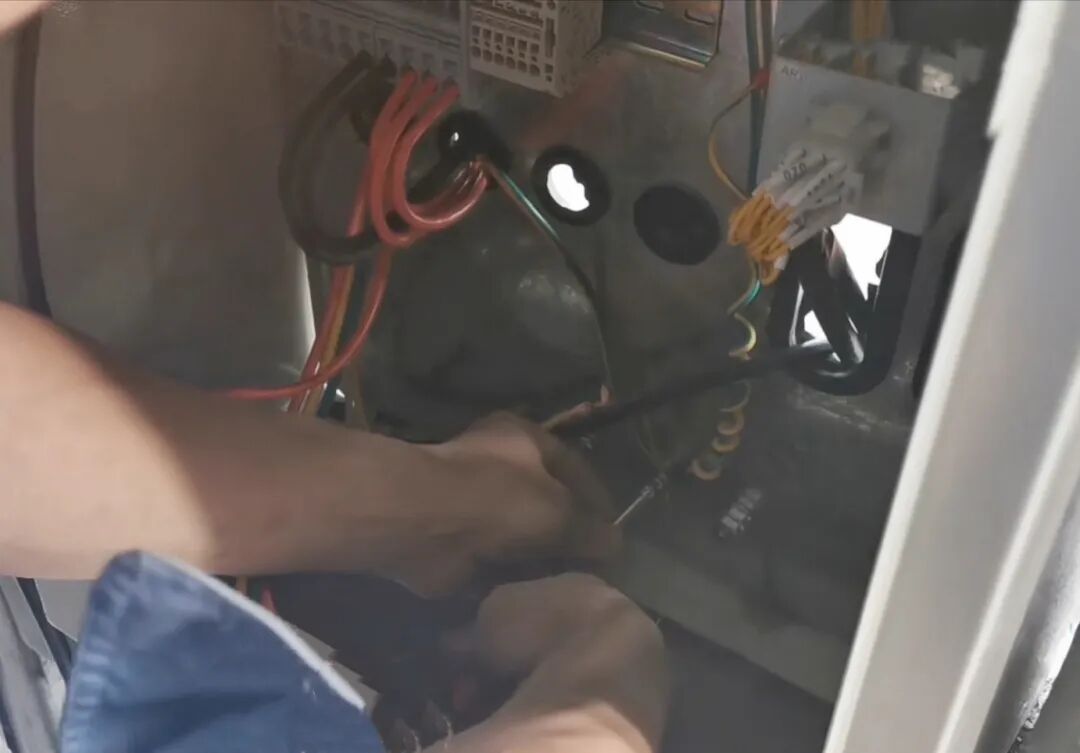

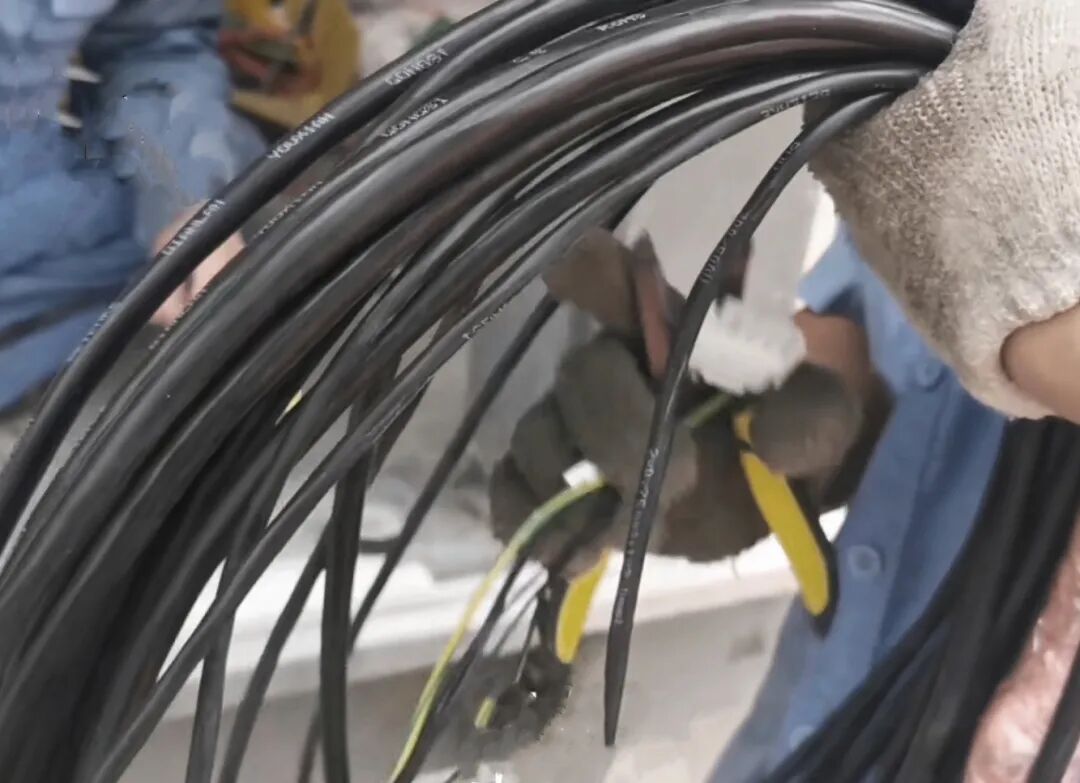

10、安装电气设备
安装电气设备的流程为：安装控制箱柜→安装极限开关、安装中线盒及随线架配件→安装随行电缆→安装缓速开关、限位开关及开关碰铁→安装感应板、感应开关→安装按钮、指示灯及操纵盘→安装底坑检修盒→敷设导线。
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯
△来源：亚洲富士长林电梯

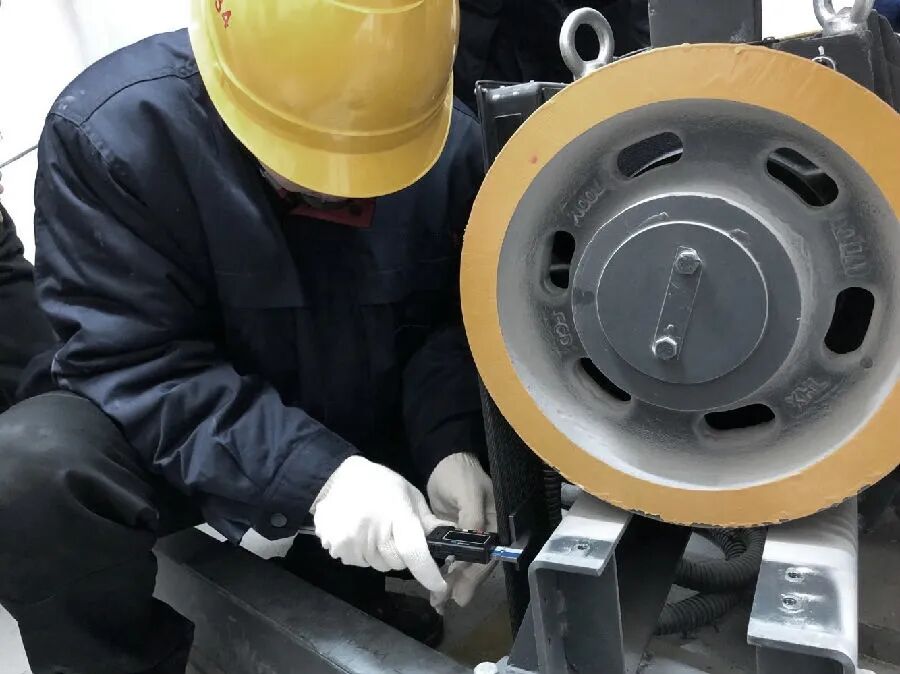

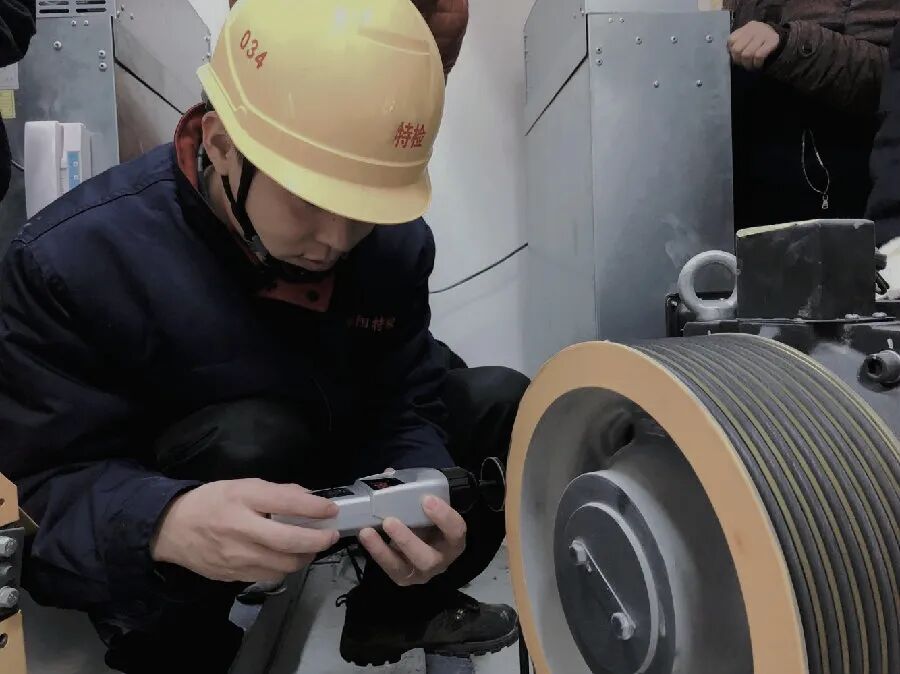

11、调试自检
调试自检的流程为：检查设备→电气线路运行实验→曳引电机空载实验→慢速负荷实验→快速负荷实验→自动门调整→平层调整→施工现场整理。
△来源：google.cn
△来源：亚洲富士长林电梯
12、注意事项

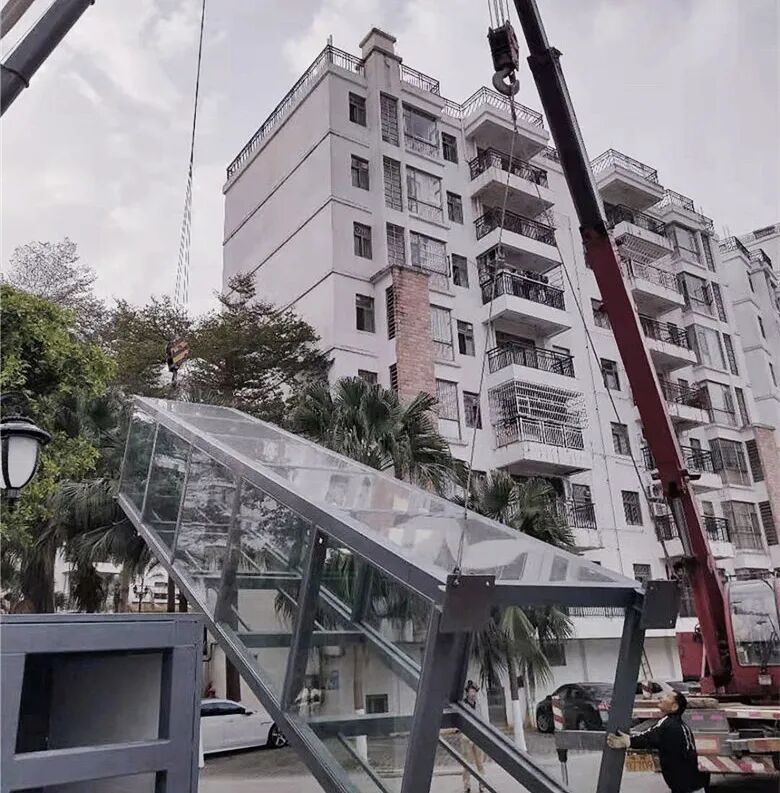

a、钢结构井道可以现场制作施工，也可以预制后吊装施工。且电梯公司通常不负责此项工作，需由有资质的专业公司进行设计及施工。
△来源：google.cn
b、若安装前检验过程中发现实际设备与图纸尺寸不一致，并在误差范围内时，应根据实物尺寸进行现场调整，以确保整体安装的精度。
c、调试过程中，应严格按照图纸及有关资料要求调整，认真查线，分步试验。
△来源：google.cn
d、应确保所有组件安装前功能正常完好，安装后安全紧固可靠。
13、设计要点
a、当底坑深度大于0.9米时，需设置一个固定爬梯，并不得凸入电梯运行空间，不应影响电梯运行部件的运行。
b、底坑内应设置电梯停止开关及一个电源插座。

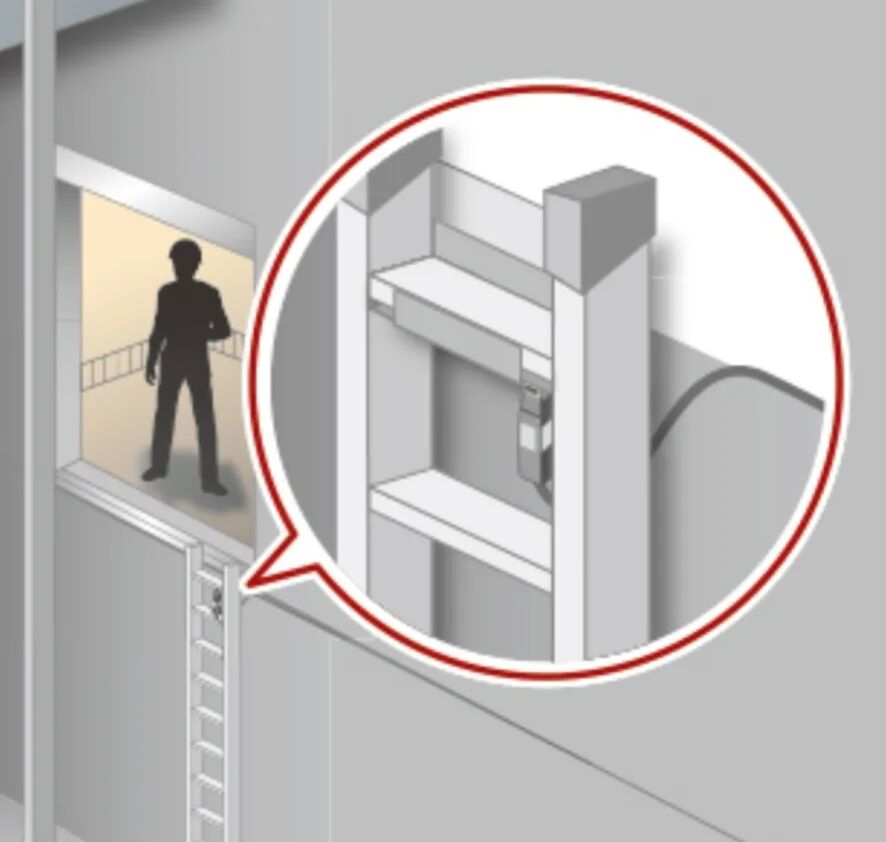

△底坑检修爬梯及停止开关示意
来源：google.cn
c、通常设置观光电梯的楼层高度不得小于2.8米。
d、位置布局应选在视野开阔、景色优美、方便人流出入的区域。集中布置并与疏散楼梯临近，组成垂直交通核。
△来源：google.cn
e、多台观光电梯集中布置时，每台观光电梯的井道应独立设置，不应合用。
f、为了满足景观视觉，观光电梯的额定速度一般不超过2.5m/s。
g、通常每个电梯品牌的具体参数均不相同，设计过程中需依据所选品牌的技术要求进行相关设计。
作为垂直交通中最容易引流及产生视觉效果的观光电梯，是很多高品质建筑及室内空间的首选，甚至一些高端产品已经开始应用视觉AI技术、智能语音技术等。
了解和熟悉每一款设计产品，才能让设计锦上添花，甚至独一无二，在这里推荐你可以阅读《室内设计节点手册》了解更多设计出产品的相关工艺节点☟☟☟☟
下面，还是用一张导图来总结一下今天的内容：
