金属蜂窝板, 是由金属材质的面板、背板和有着砌合作用的蜂窝状芯材中间层所组成，根据面板材料的不同，通常可分为铝蜂窝板和不锈钢蜂窝板。

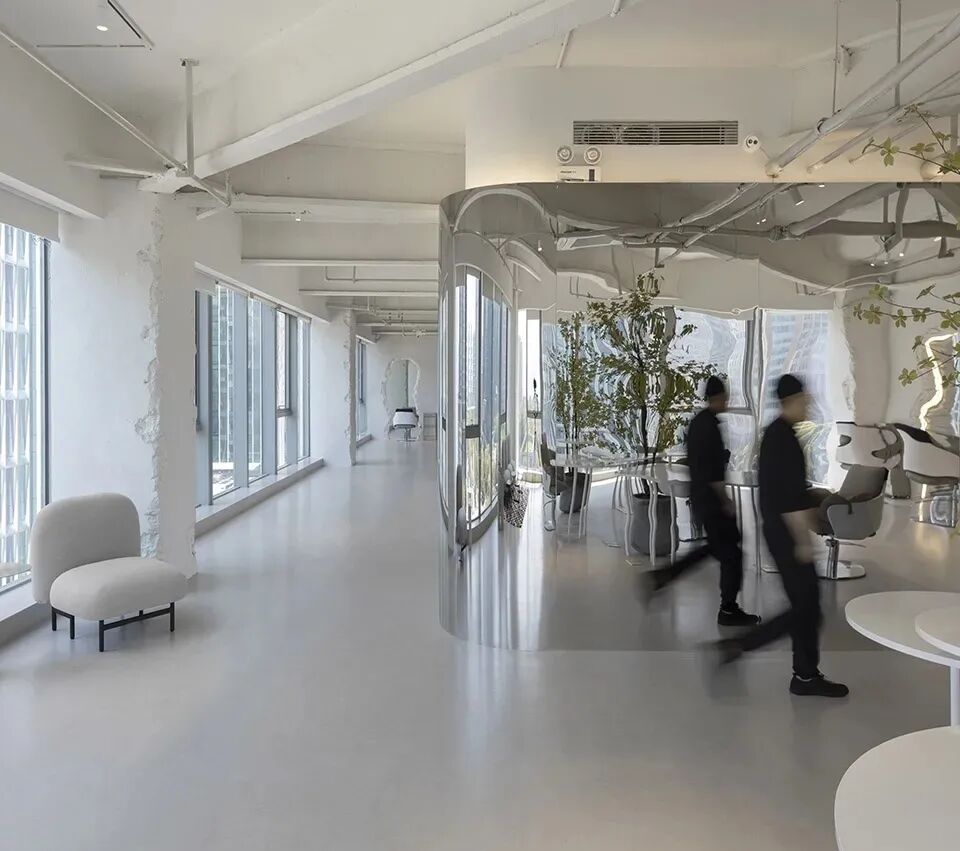

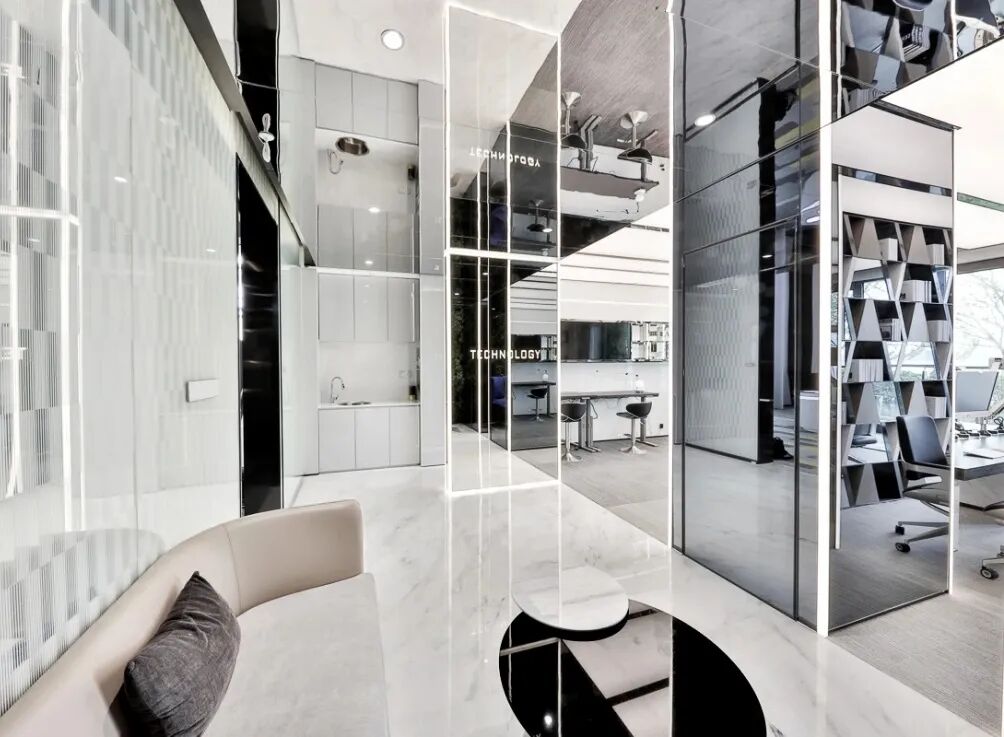

（来源：google.cn，项目：福建东湖LOFT办公空间）
铝蜂窝板早已被大家所熟知了，那么，今天我们就一起来聊一聊不锈钢蜂窝板吧！分别从以下三点展开:
1、什么是不锈钢蜂窝板？
2、不锈钢蜂窝板的类型及材料对比
3、不锈钢蜂窝板的施工工艺
什么是不锈钢蜂窝板？

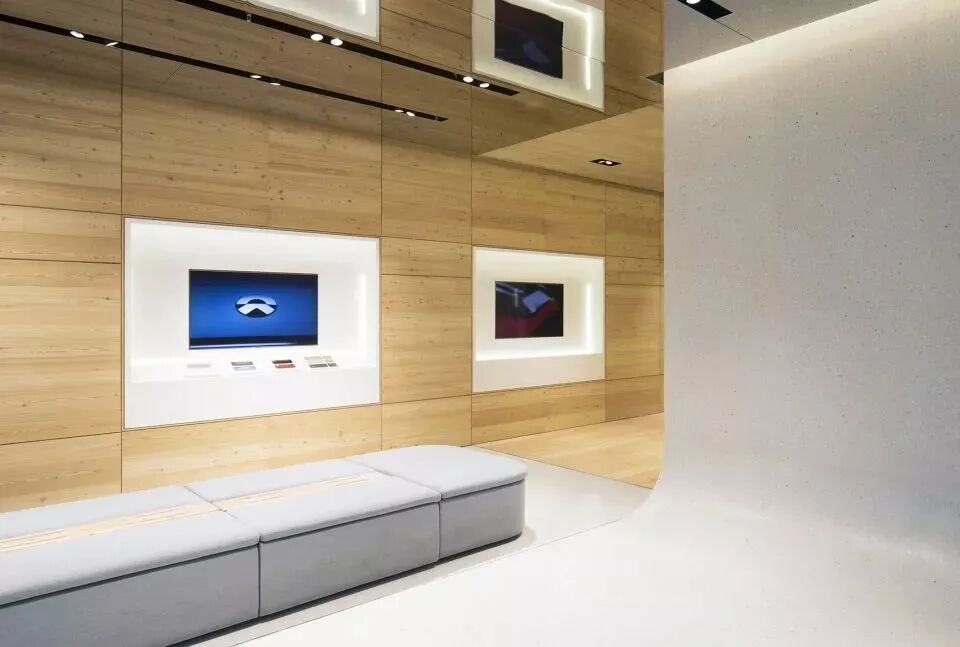

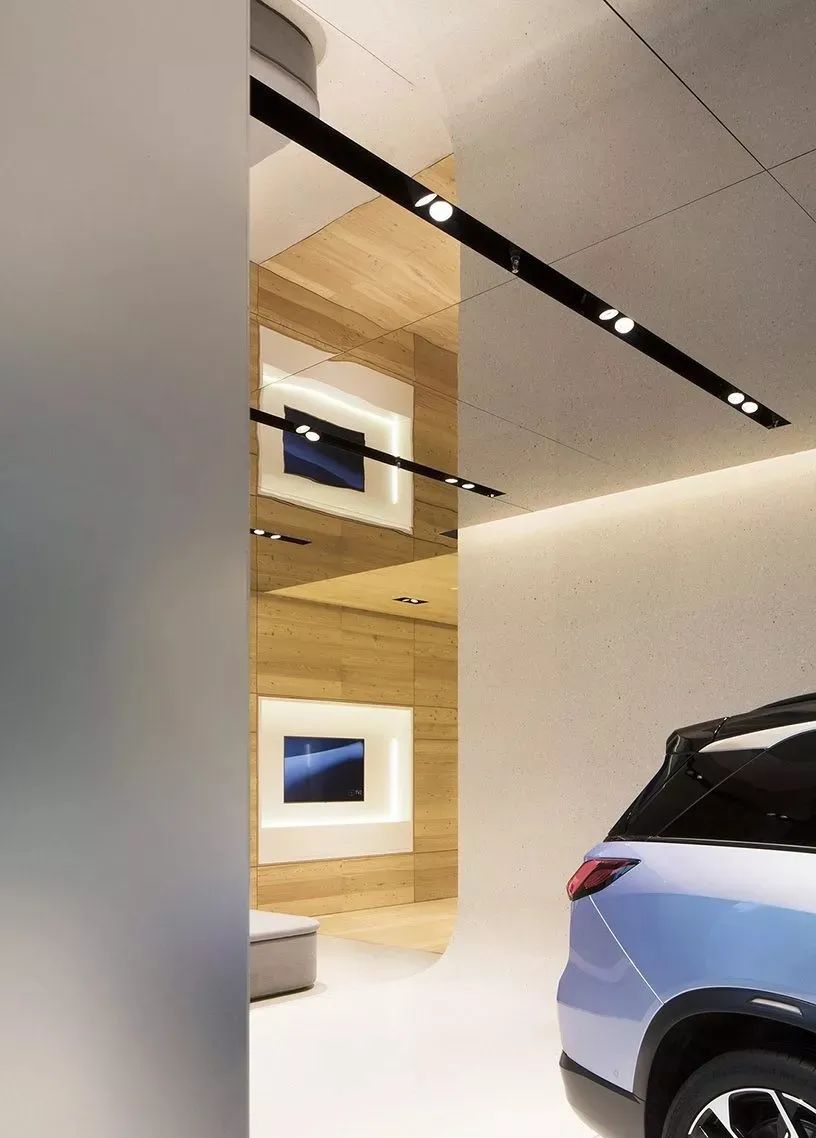

（来源：丹麦SHL建筑事务所，项目：NIO House蔚来中心）
1、不锈钢蜂窝板的定义

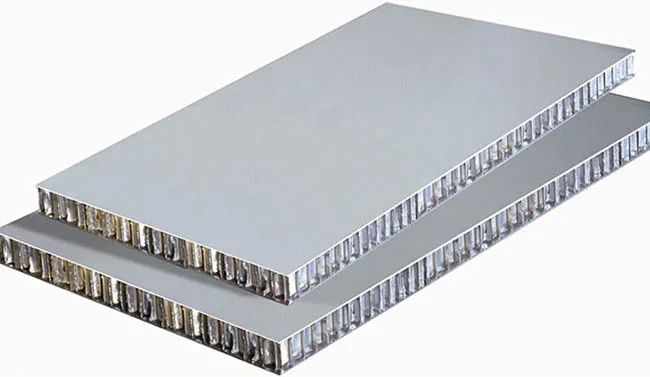

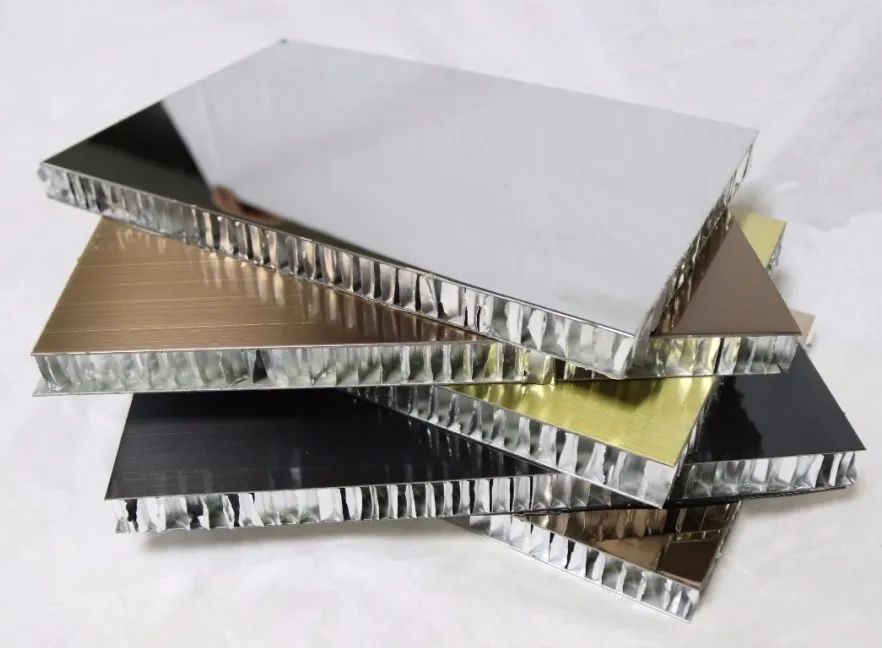

不锈钢蜂窝板，是指采用材质等级为201、304或316的不锈钢板材作为面板基材，芯材采用铝蜂窝芯，背板可采用不锈钢板、铝板或镀锌板，经过专用粘合剂复合而成的板材。
（来源：google.cn）
（来源：fsswst.com）

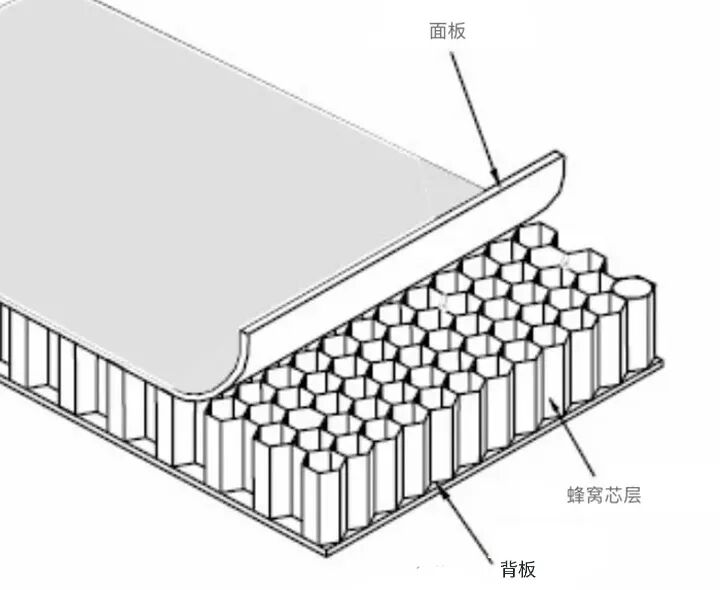

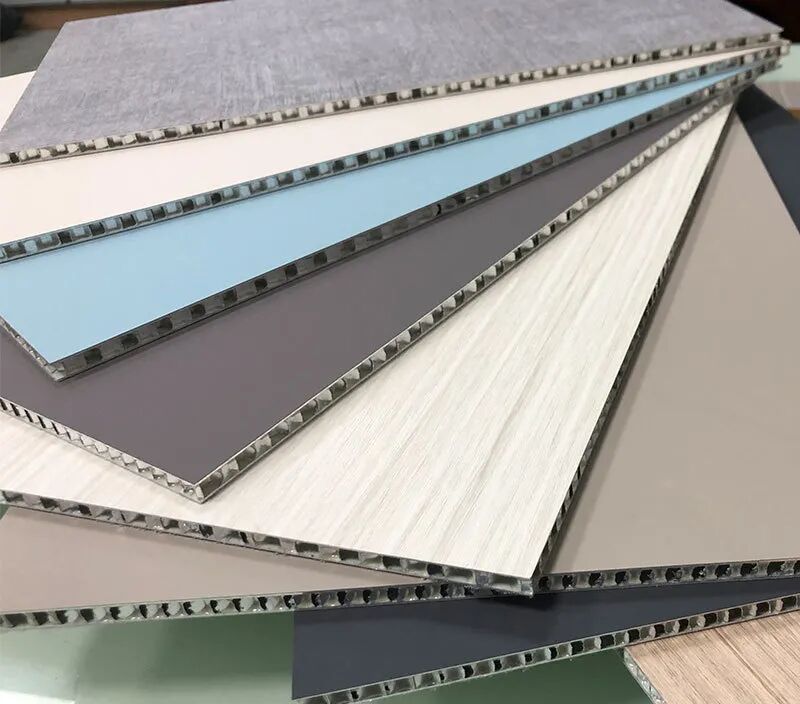

简单来说，可以把不锈钢蜂窝板材料组成拆解为“面板+芯材+背板”三大部分。
（来源：google.cn）
面板：201、304或316等级不锈钢板
芯材：铝蜂窝芯
背板：不锈钢板、铝板或镀锌板
2、不锈钢蜂窝板的特点

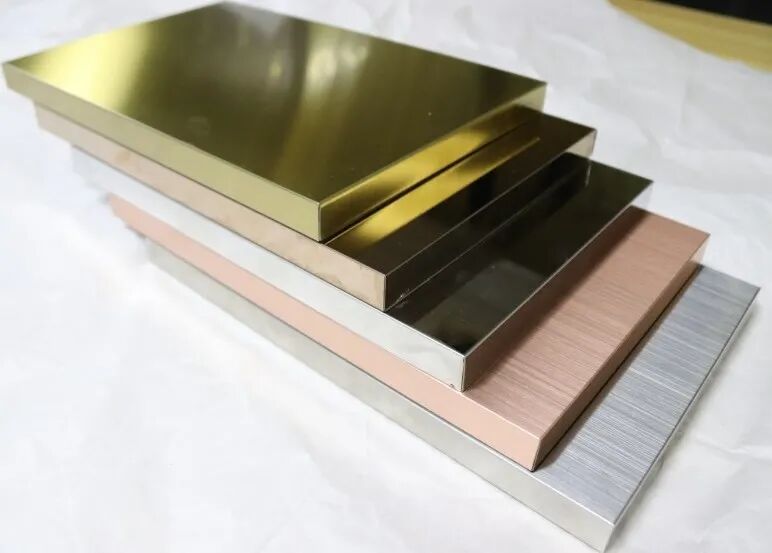

a、形式多样，装饰性强
不锈钢蜂窝板拥有其特殊的金属光泽，可采用电镀镀铜技术或是PVD真空离子镀膜技术给不锈钢面板的表面镀色，色彩丰富，亦可以在面板上做拉丝、镜面、喷砂、乱纹、蚀刻等效果，装饰性极强。

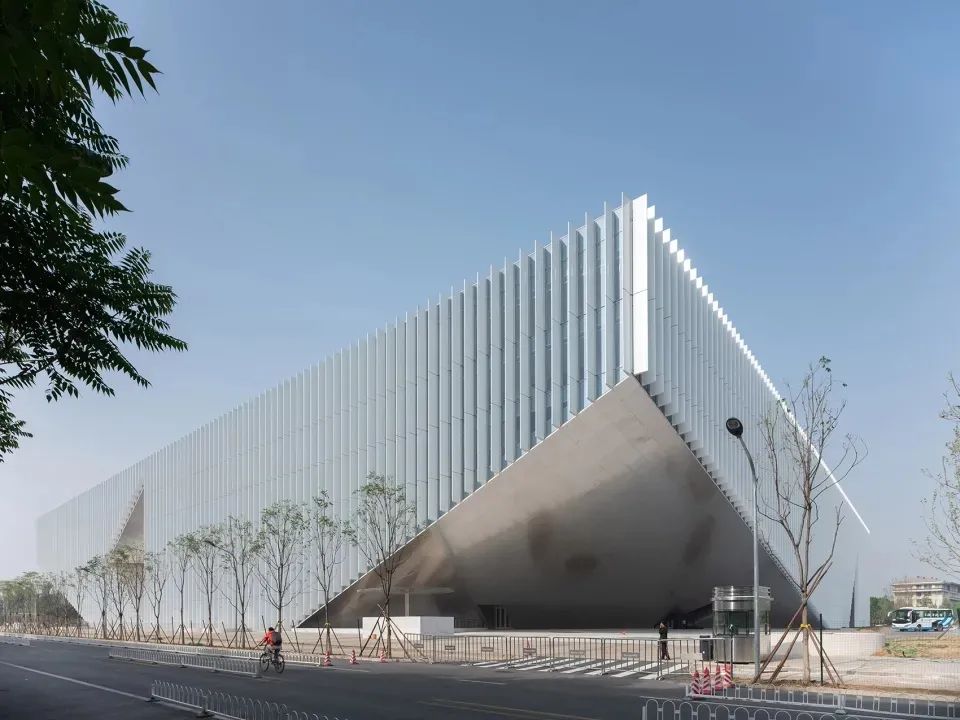

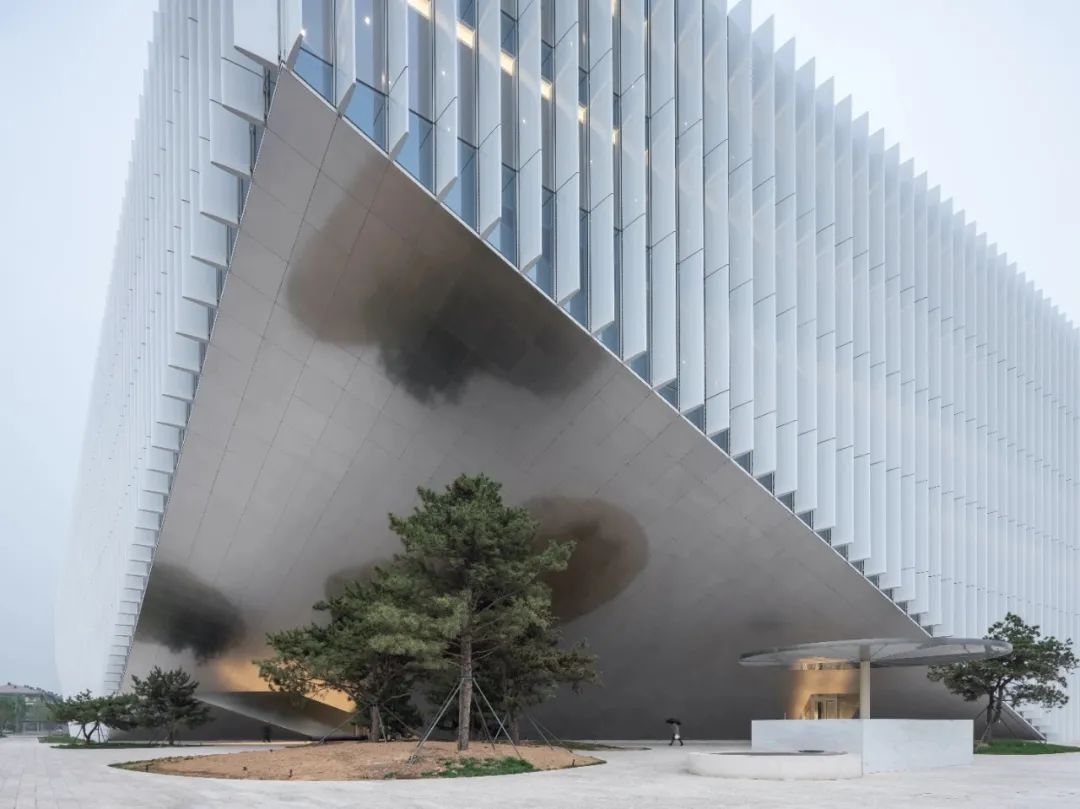

（项目：腾讯北京总部大楼
摄影：Ossip van Duivenbode）
b、绿色环保，健康安全
全部由金属材料加工而成，材料本身性能稳定，不会释放有污染性的有害物质，并可完全回收利用，符合绿色环保的标准。某些板材选用304或者316等食品级的不锈钢材质，更健康更安全。
（来源：google.cn，项目：福建东湖LOFT办公空间）
c、性能优越，经久耐用
材料性能稳定，重量轻，平整度高，板幅大，强度高，抗冲击性强，防水、隔声、保温隔热性能好，抗风压性好，同时有很好的耐候性和自洁性。属于不燃材料，防火性能优异，耐火等级最高可达到A1级。

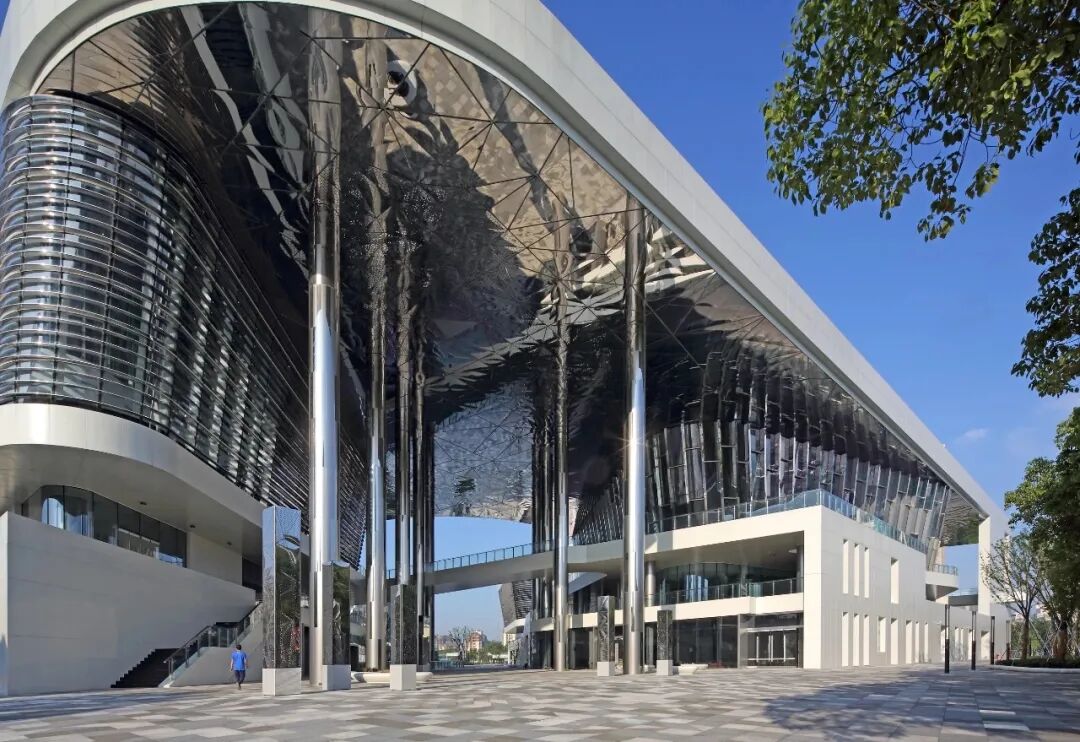

（项目：昆山大戏院，摄影：张广源）
d、施工便捷，操作简单
可任意顺序安装、每块墙板可单独拆卸、更换，提高安装维护的灵活性，降低成本。由于其重量轻、容易拆除组装，且不会拆坏板材，运输方便，可运到不同的地方多次重复利用。

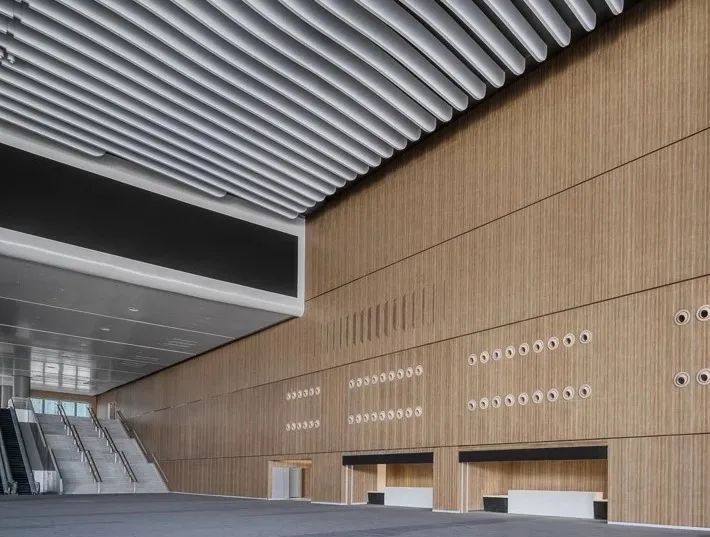

（来源：WINSOM，项目：深圳国际会展中心）
3、常用参数
不锈钢蜂窝板的常用参数如下：
长度范围为≤5000mm，宽度范围≤6000mm，常见的板材规格为1220×2440mm，1220×3050mm等，特殊规格可定制。
厚度范围为5~100mm，常见的厚度为5mm、10mm、12mm、15mm、18mm、20mm等，特殊规格可定制。
(以上均为材料的市面上大部分产品常用参数，仅供参考)
4、价格区间
不锈钢蜂窝板主要受尺寸、厚度、材质等级、饰面肌理、品牌等因素的影响，售价约为380~900元/㎡。通常按张售卖，以12mm厚尺寸为1220×2440mm，304等级普通拉丝不锈钢蜂窝板为例，价格约为1200~1400元/张。
(以上价格仅为市场普通中端价格，材料价格根据其不同项目，不同品牌，以及定制等多方原因会有较大浮动，仅供参考。)
不锈钢蜂窝板的类型及材料对比
1、不锈钢蜂窝板的类型
根据不锈钢板面肌理的不同，不锈钢蜂窝板通常可以分为镜面不锈钢蜂窝板、拉丝不锈钢蜂窝板、喷砂不锈钢蜂窝板、刻蚀不锈钢蜂窝板四类。

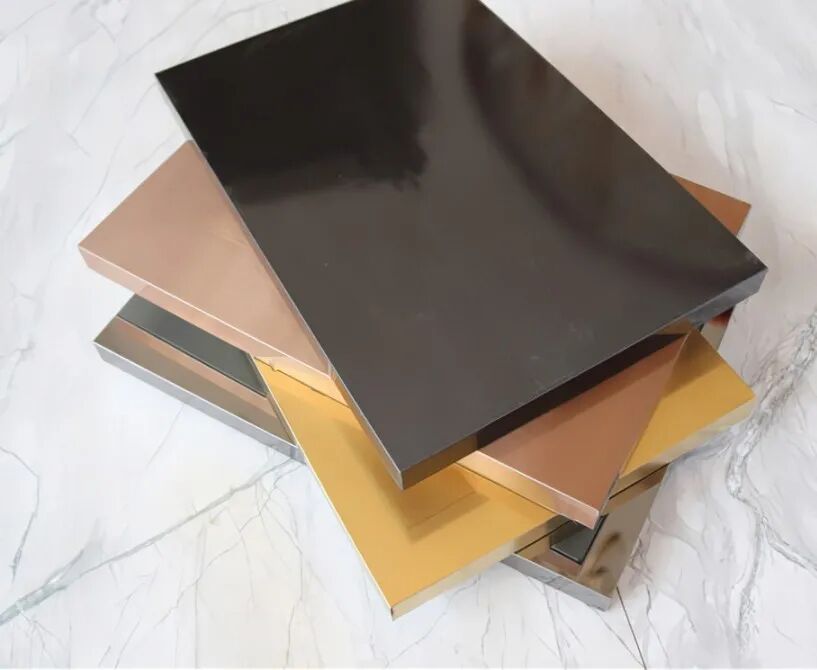

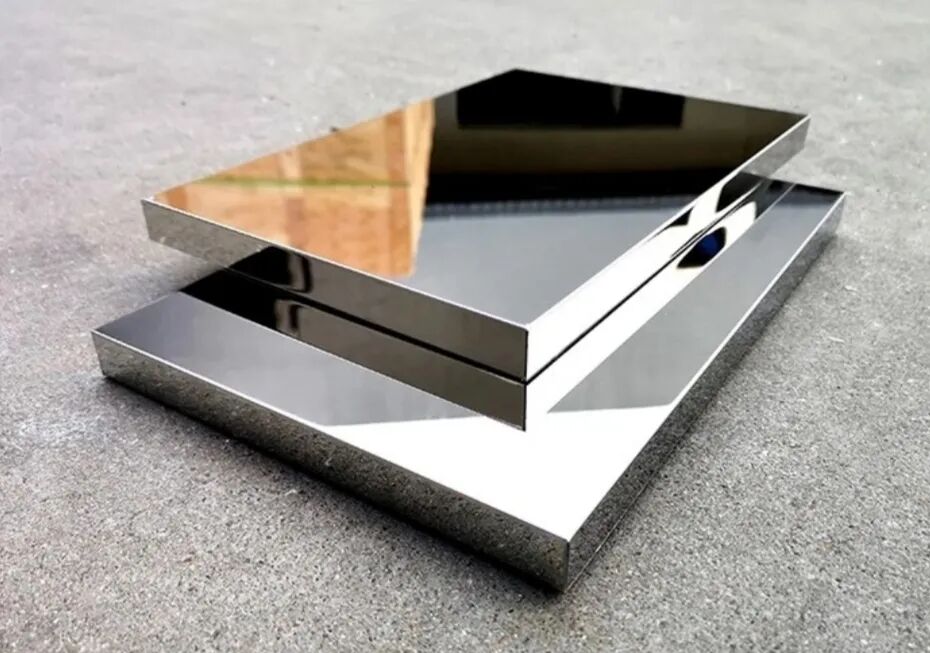

a、镜面不锈钢蜂窝板
在不锈钢表面利用抛光研磨设备加工处理后，得到的光滑反光的表面效果（也叫镜面）。
（来源：google.cn）
△纹理效果示意

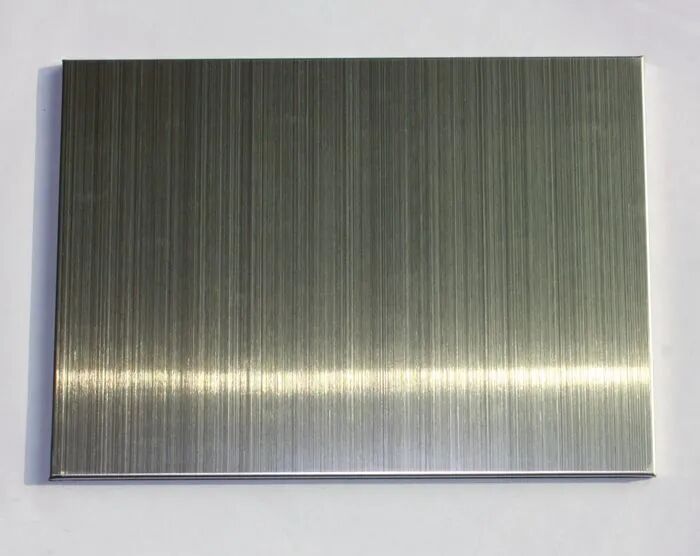

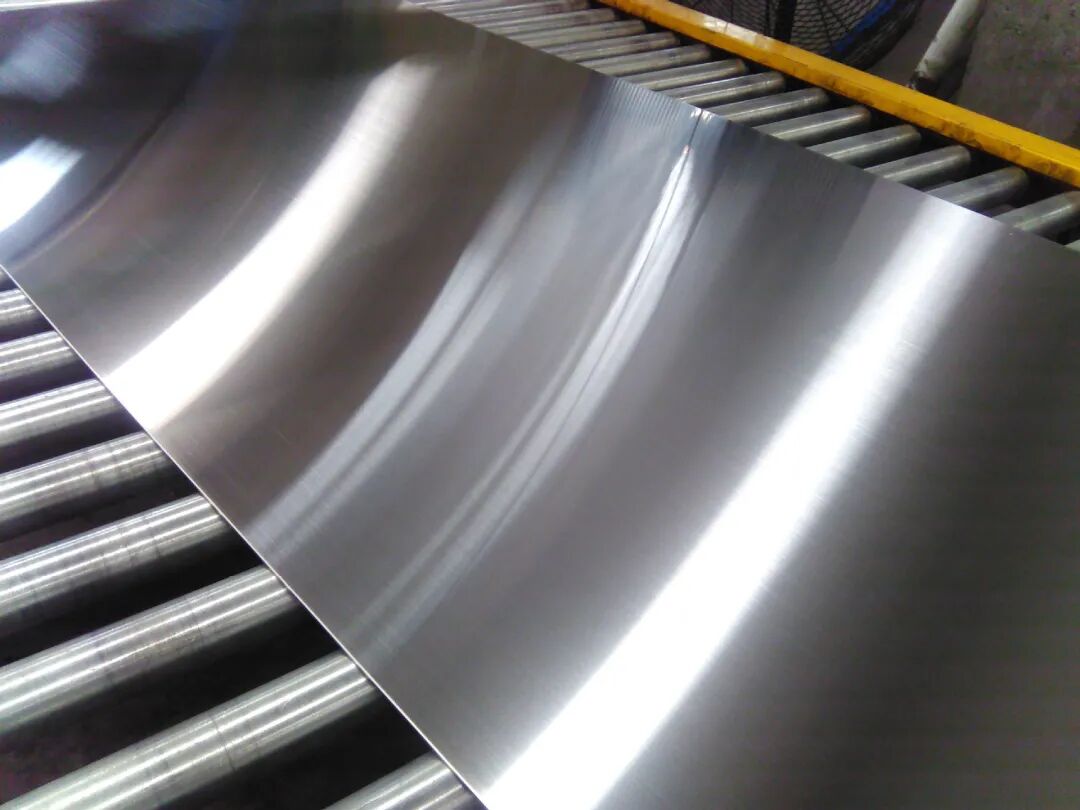

b、拉丝不锈钢蜂窝板
在不锈钢表面通过机械摩擦加工处理后，得到直线的表皮纹路（也叫磨砂），包括拉丝、和纹、波纹等。
（来源：google.cn）
△纹理效果示意

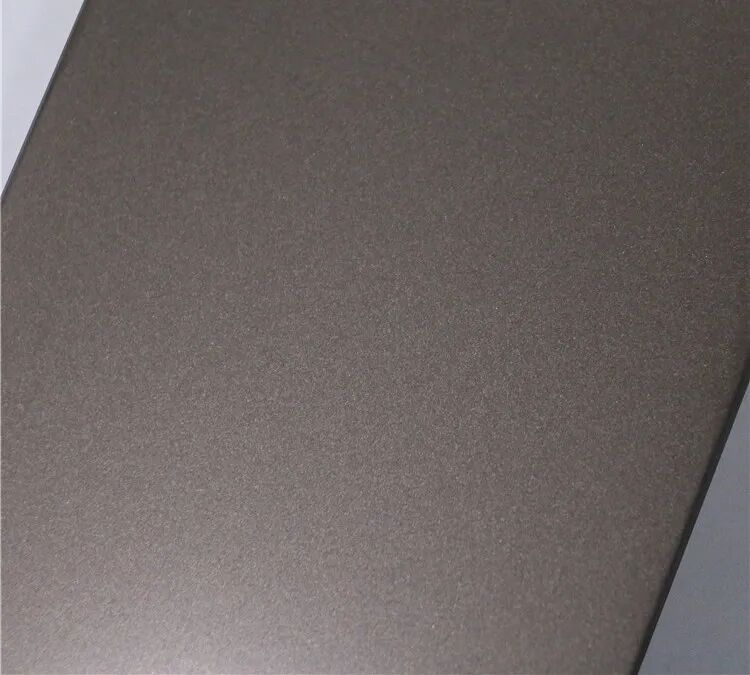

c、喷砂不锈钢蜂窝板
在不锈钢表面通过高速喷射加工处理后，得到细微珠粒状砂面纹路。
（来源：google.cn）
△纹理效果示意
d、刻蚀不锈钢蜂窝板
在不锈钢表面通过化学试剂加工处理后，得到设计的花纹图案和文字。
（来源：google.cn）
△纹理效果示意
2、材料对比
不锈钢蜂窝板主要的组成材料为不锈钢及铝，下面就分别比较一下不锈钢蜂窝板与铝蜂窝板、不锈钢单板的材料差异。
a、与铝蜂窝板的对比
①组成
不锈钢蜂窝板：其面板主要选用优质的不锈钢板为基材。
（来源：google.cn）
铝蜂窝板：其面板主要选用优质的合金铝板或高锰合金铝板为基材。
（来源：google.cn）
②性能
不锈钢蜂窝板：相对于其他的金属蜂窝板而言，不锈钢蜂窝板的板材强度及耐侵蚀能力更强，同时材料本身具有独特的金属光泽性，更持久耐用。在颜色及纹理的丰富性上没有铝蜂窝板那么多样。
（来源：google.cn）
铝蜂窝板：板材强度相比于不锈钢蜂窝板更差一些，同时经过长期日晒雨淋或工业废气污染后，表面的油污、脏物和自然形成的松散氧化层会严重影响铝蜂窝板的表层装饰效果，耐用性稍差。但其板材颜色、纹理及图案更丰富多样。
（来源：google.cn）
③应用
不锈钢蜂窝板：建筑幕墙、房顶、大中型店面广告牌及内外墙面、吊顶等的装饰。适用于对板材强度及耐腐蚀性要求更高的功能区域。其价格相对较昂贵，通常售价为380~900元/㎡。
（来源：丹麦SHL建筑事务所，项目：NIO House蔚来中心）
铝蜂窝板：适用于民用建筑、车船装饰等。是航空、航天材料在民用建筑领域的应用。相比于不锈钢蜂窝板，其价格相对低廉，通常售价为280~700元/㎡。
（来源：google.cn）
b、与不锈钢单板的对比
①组成
不锈钢蜂窝板：由多层金属板组成。
（来源：google.cn）
不锈钢单板：由单层不锈钢板组成。
（来源：google.cn）
②性能
不锈钢蜂窝板：重量轻，平整度高，具有一定的保温隔热及隔音性能。抗冲击强度高，稳定性更强，不易变形，耐久性强。
（来源：丹麦SHL建筑事务所，项目：NIO House蔚来中心）
不锈钢单板：重量较大，单板的想实现较高的平整度，需要的工艺技术要求较高。同时其耐用性比不锈钢蜂窝板更差一些，更容易发生失稳变形或热胀冷缩等情况。
（来源：google.cn）
③应用
不锈钢蜂窝板：不易于折弯或弯弧加工，因此可应用的建筑或室内的造型效果较受限，但是板材尺寸可以做大板幅，最大板幅面积可达9平方米（常见的为1500mm×6000mm）。
（来源：google.cn）
不锈钢单板：可实现较多建筑外观或室内造型效果。易于做折弯或弯弧加工，这是不锈钢蜂窝板不容易实现的。板材尺寸受限，通常板幅面积不大于1平方米。

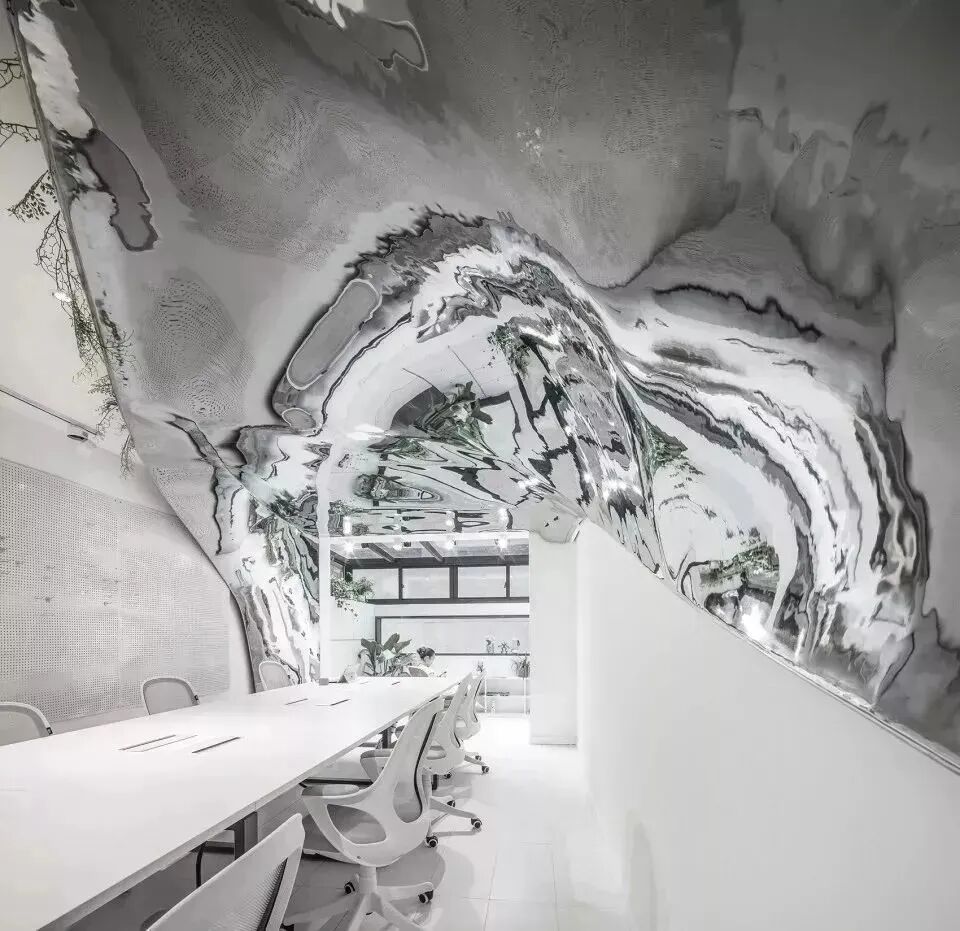

（来源：google.cn，项目：立木设计工作室改造）
不锈钢蜂窝板的施工工艺

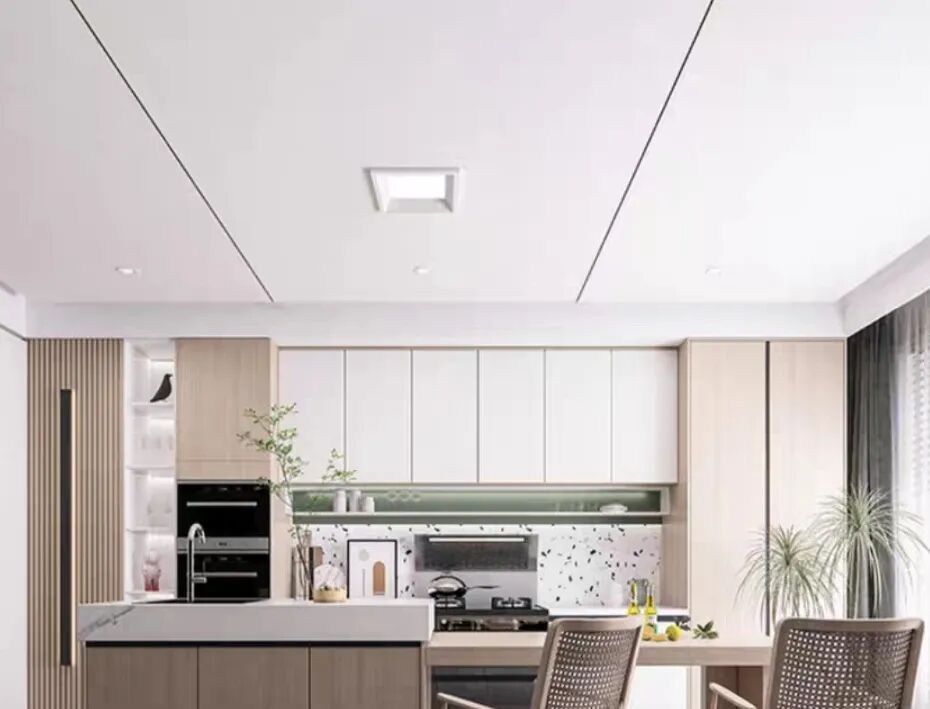

不锈钢蜂窝板在室内装饰中，最常用于天花吊顶，其吊顶施工工艺与其他金属板材的施工工艺大体相似。
具体施工流程为：
施工准备→测量放线→安装结构骨架→安装不锈钢蜂窝板→调平验收→清洁整理。
1、施工准备
① 按照已有文字资料、图纸等设计需求进行不锈钢蜂窝板的加工复合及细化设计。
（来源：google.cn）

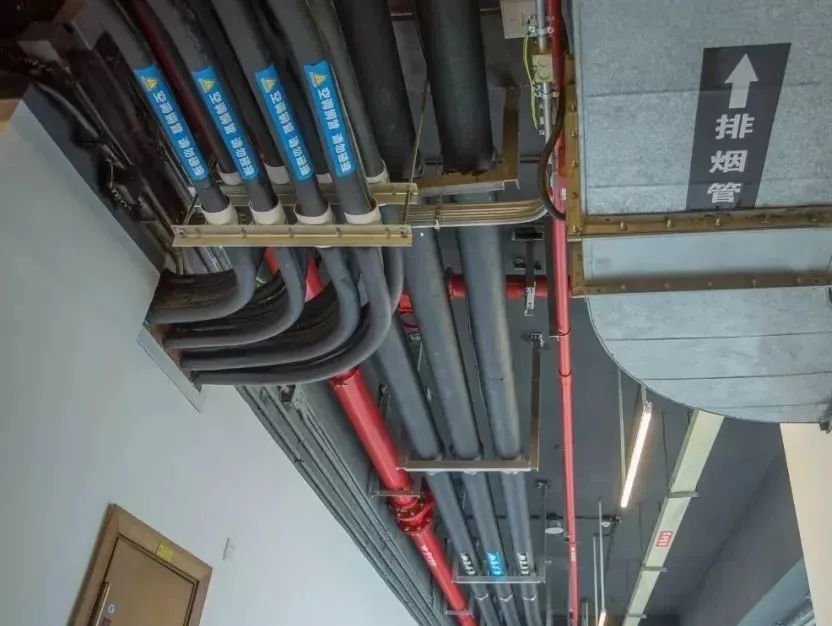

②清理现场，保证良好安全的施工环境。同时，确认水电及设备的管线预留等是否已基本完成，并符合设计要求。
（来源：google.cn）
③准备好所需的板材、配件、安装工具等，同时检查是否齐全、有无瑕疵等。
2、测量放线
由于土建施工允许误差较大，而不锈钢蜂窝板工程要求精度很高，因此，需要根据基准轴线和水准点重新测量。同时按照设计图纸，在墙柱面上弹出标高线，在楼板底弹出顶棚标高水平线及龙骨位置线。
（来源：google.cn）
3、安装结构骨架

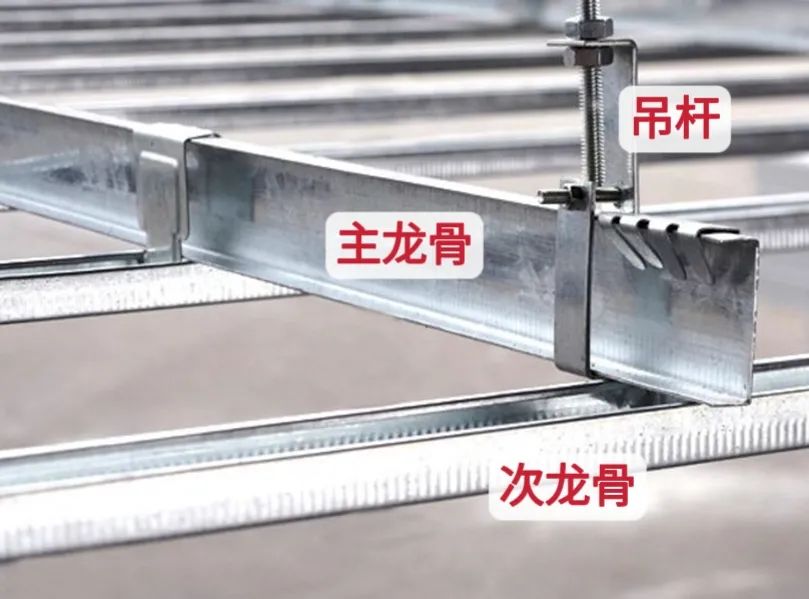

在吊杆位置钻孔，在确定吊杆下端头的标高后，安装预先加工好的吊杆，吊杆安装用帕膨胀螺栓固定在顶棚楼板上，再用吊挂件将主龙骨与吊筋连接，之后依次完成边龙骨、次龙骨等的安装与固定。

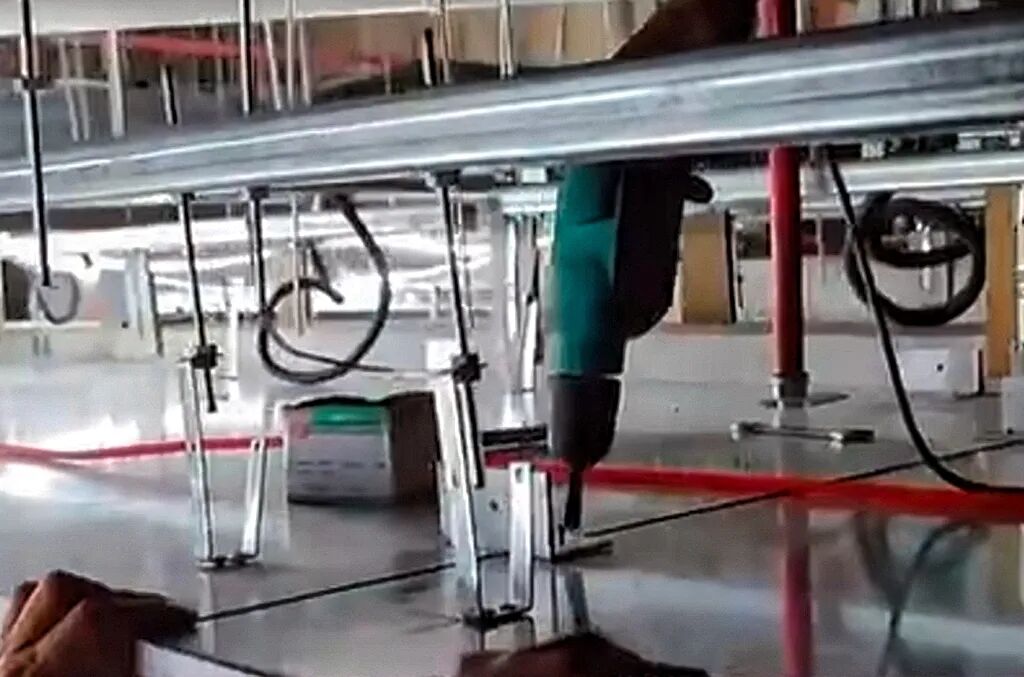

4、安装不锈钢蜂窝板

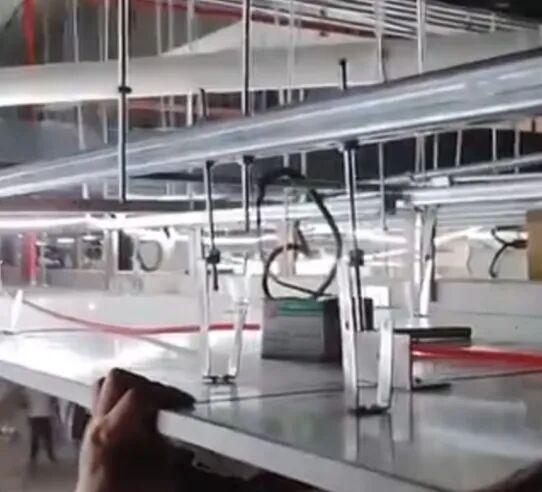

角钢吊杆用螺栓与次龙骨连接，不锈钢蜂窝板配套龙骨吊件再与角钢吊杆螺栓连接。安装时应在中间位置垂直次龙骨方向拉一条基准线，将不锈钢蜂窝板对齐安装即可。
（来源：google.cn）
不锈钢蜂窝板与配套龙骨吊件焊接并调整平齐后，板与板之间通过金属连接连接固定。
（来源：google.cn）
5、调平验收

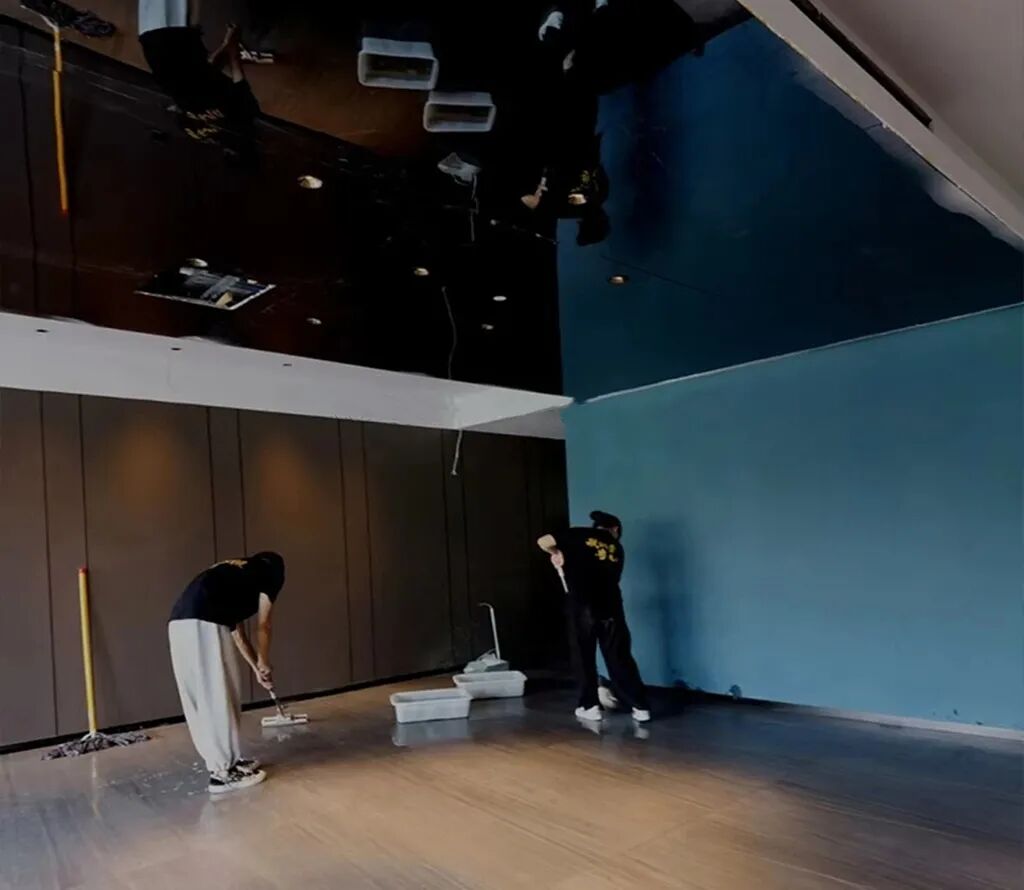

6、清洁整理
（来源：google.cn）
7、注意事项
①吊顶时应综合考虑面板上的灯具、烟感器、喷淋头、风口篦子等设备，做到位置合理、美观，交接位置应吻合、严密。

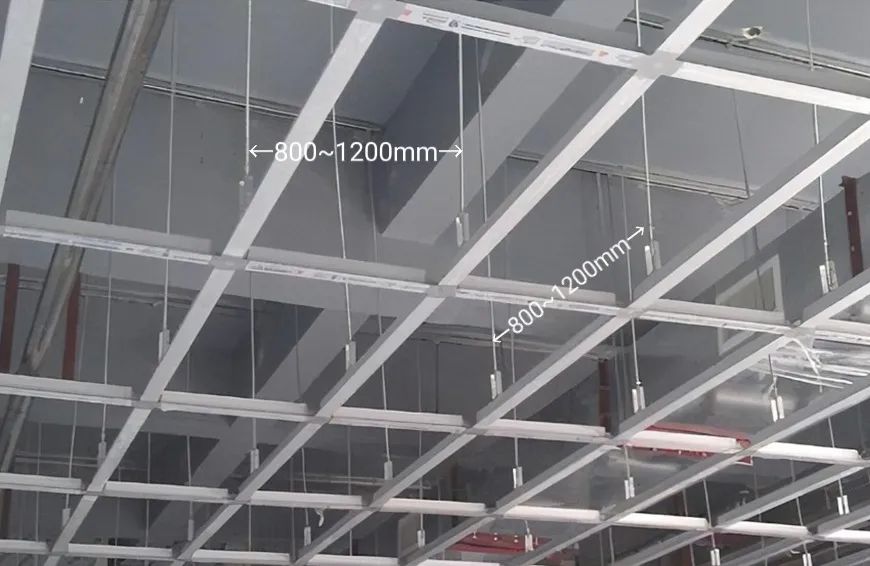

②吊杆的间距不宜过大，应控制在800~1200mm之间。
（来源：google.cn）
③施工过程中，需确保安装无误后再将自攻螺栓拧紧固定板块。确保板块平直、缝宽一致，接缝无视觉上高低差。
④因板材表面有保护膜，最好撕开拼装位置的局部保护膜后再安装，会更紧凑不留缝隙。
8、节点构造

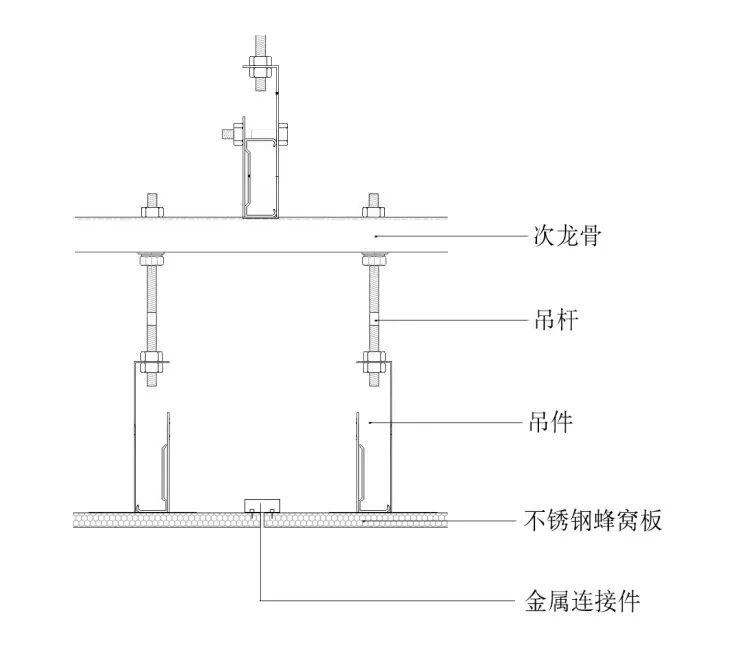

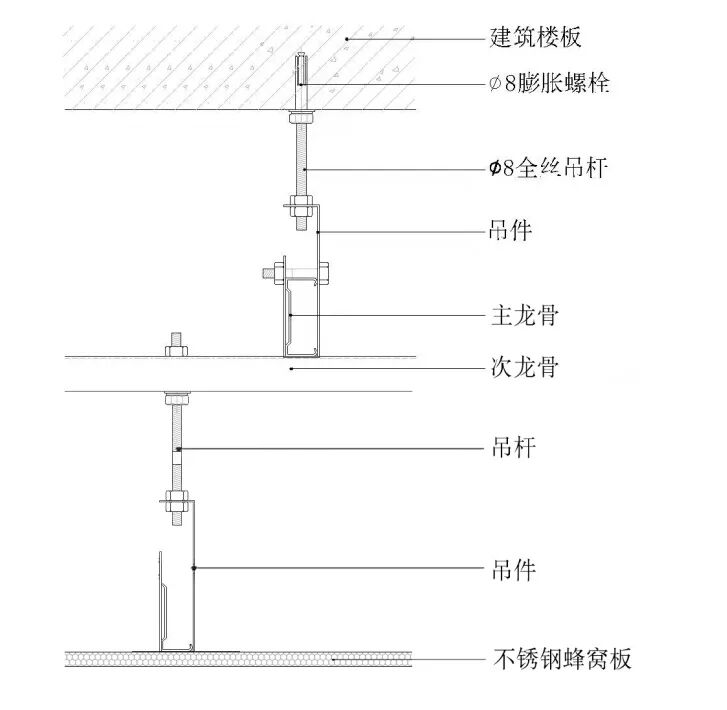

△不锈钢蜂窝板吊顶节点构造
△不锈钢蜂窝板吊顶局部拼接节点构造
不锈钢蜂窝板，是根据蜂窝结构仿生学的原理开发的高强度新型环保建筑复合材料。其板材特殊的金属装饰感及优越的材料性能，使得它在众多新型材料中脱颖而出，成为更适用于建筑室内外墙面及吊顶材料的新选择！
日常工作中，还有很多设计师朋友，都忙于接案子，时间长了，很容易造成对市面上一些常见材料的了解缺失，很多时候，从业主的口中听到一个材料名字，却不知道具体的价格，规格以及用途？因为没有太多的时间，来系统性的了解一种材料。
没关系，这套课程全部帮你搞定，以上的蜂窝板就是课程中的一节，更多材料详细的案例以及工艺方法，全都在课程里了↓↓↓
△设计得到会员扫码免费观看

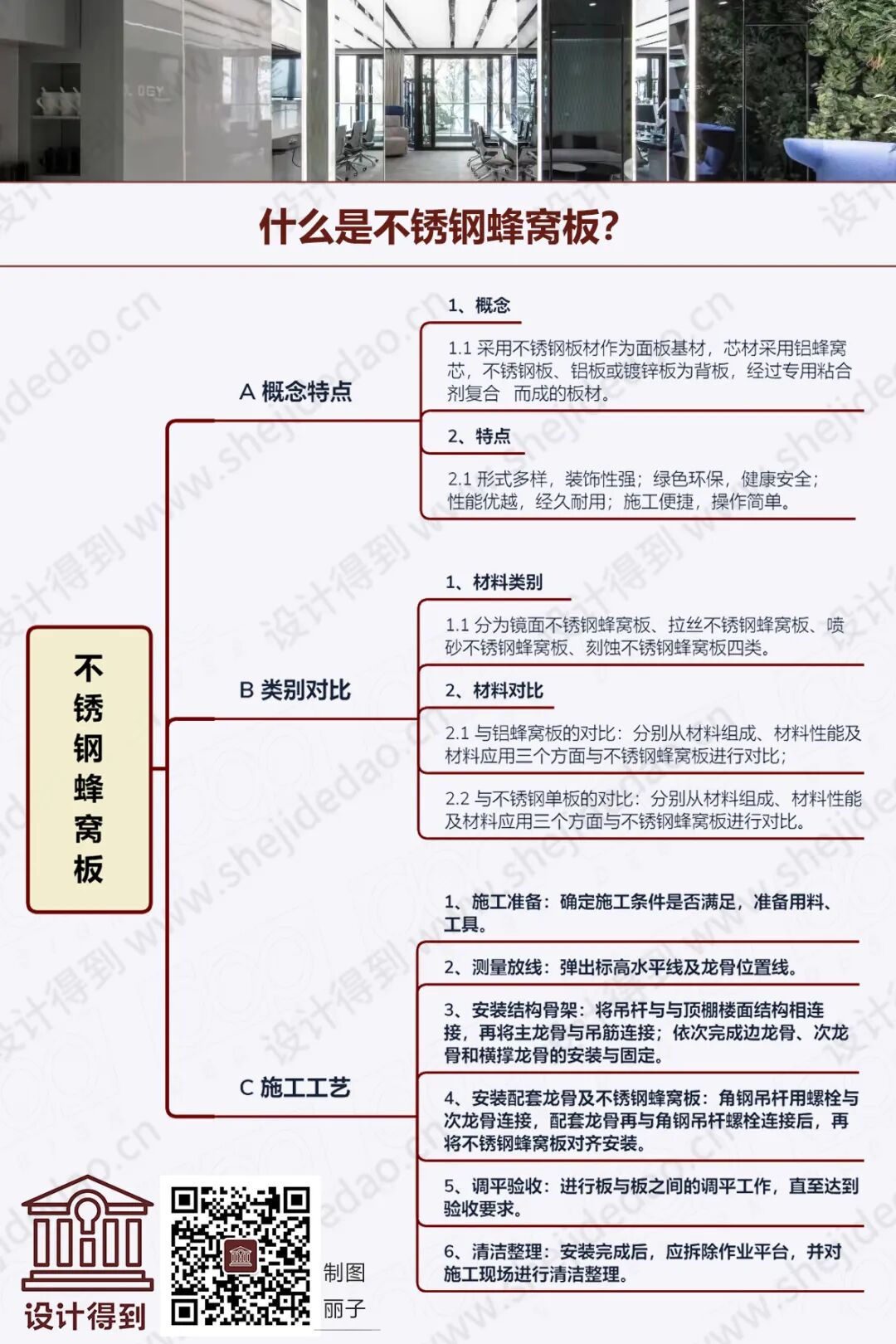

最后，还是用一张导图来总结一下今天的内容：
