               设计选材


               调光玻璃


















     伴随着现代科技理念的不断引入，智能控制的呼声越来越高，在实现隐私保护、健康、视觉享受等方面，都对现代建筑提出了更高的要求。随着时代的发展集颜值与功能为一体的调光玻璃应运而生，无论在办公、休闲、居家，均可见到"调光玻璃"的身影。

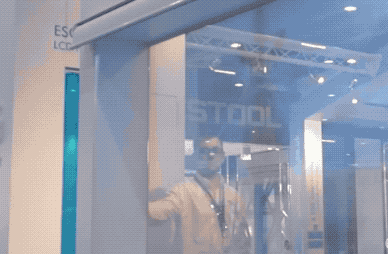

      ◎ 截取自日剧《逃避虽可耻但有用》

什么是调光玻璃

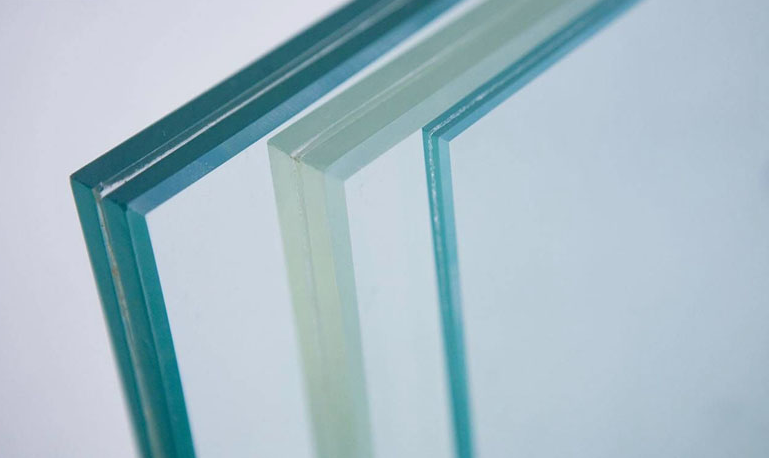

调光玻璃，全名叫做电控调光玻璃，顾名思义，是一种利用通电来调节光线视线的玻璃。电控调光玻璃其实是将高科技液晶膜安装在两层玻璃之间，高温高压加工成夹层玻璃。具有“通电透明，断电雾化”的作用！关闭电源时玻璃内的液晶分子不规则散布，因此光线无法透过，玻璃呈乳白色；通电时，液晶分子整齐排列，光线可以射入，玻璃呈透明状。

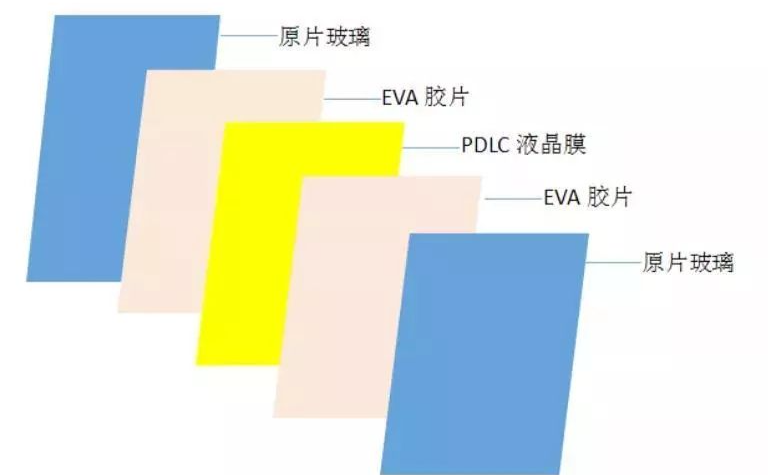

具体结构如下图

▽

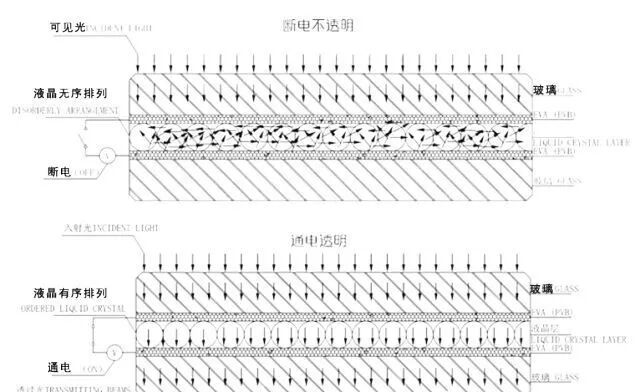

原理示意

▽

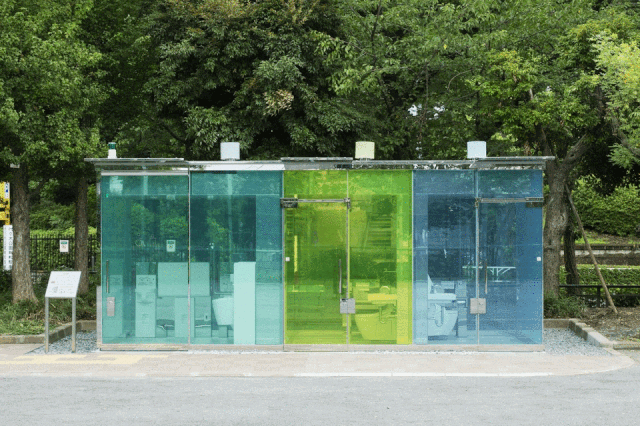

比如这间位于公园的厕所

就用到了调光玻璃

无人使用时是透明的

人进去锁门之后就会立马变不透明

◎ 日间状态

◎ 夜间状态

很多人都以为调光玻璃会自己发光，或者能像液晶显示屏那样显示图像，其实不是的。调光玻璃只是一种用电来控制玻璃中间液晶层的透明与不透明状态的玻璃。至于是用什么电，用什么方式控制，很多人就一头雾水了。

我们可以把一片调光玻璃想象为一盏电灯，那么一面墙的调光玻璃隔断就相当于一排并列的电灯，电灯可以通过什么方式控制，那么调光玻璃就能怎样控制。与电灯不同的是，调光玻璃必须要连接变压器（即电源）使用，变压器将民用220V电压转换为60V/48V/36V调光玻璃专用电压。电线一定要连接变压器后才连接调光玻璃，并且输入端和输出端不能接反，否则会因高电压导致调光膜打火烧坏。

从以上内容可以得知，调光玻璃并不需要复杂的控制系统。他的电路很简单，也就能够很容易地接入智能家居系统、智能楼宇系统、广告幕墙系统等各种智能控制系统中。如果想要实现更加复杂的控制，只需要加装电源控制模块就行了。

通过加装控制模块，可以实现手机APP、电脑远程、定时控制、光控、声控、触控等多种方式控制。多种控制方式混合使用，还可以实现分片控制、多点跳级等效果。也可以通过调节电压，实现透明、半透明、1/3透明、不透明等状态，满足客户的多种设计需求。

工作原理及特点

调光玻璃始于20世纪80年代，经过多年的发展，调光玻璃技术越来越成熟。从单一白色转换透明，到蓝、绿、灰等多样颜色转透明，再发展到现在分区控制或渐变控制。在白色调光膜的基础上研发彩色调光膜，技术并不难。但分区控制或渐变调光技术要求更高，可实现更加多变、灵动的展示效果。

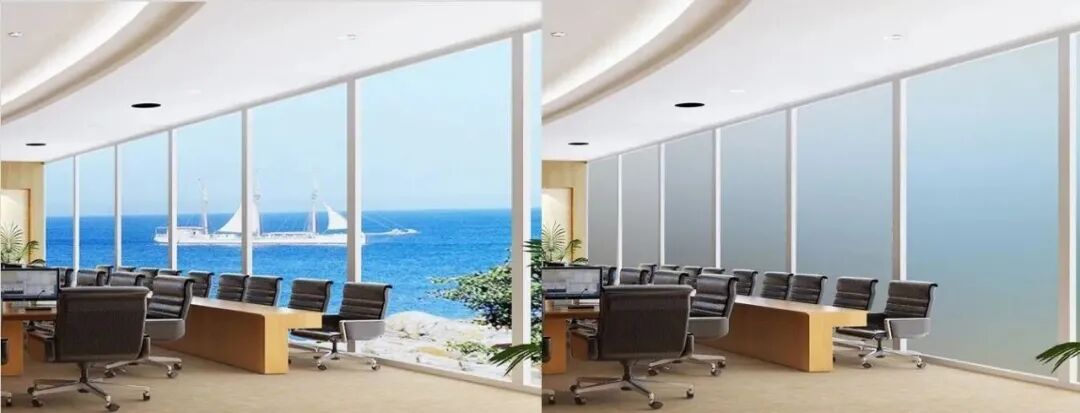

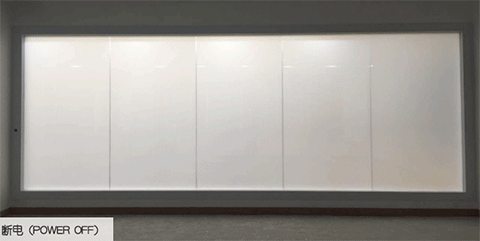

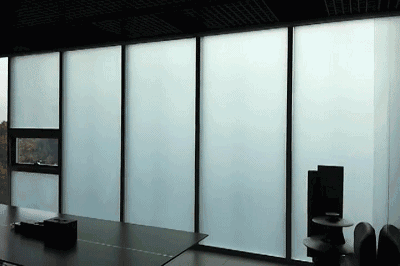

◎ 普通调光玻璃只有透明和模糊两种模式

电控渐变调光玻璃，并不是指玻璃本身渐变，而是调光玻璃可调控透明度，普通调光玻璃只可在透明模糊两种方式切换，而渐变调光玻璃可设置多个档位，不同档位透明度不同，以此达到更加智能化、个性化、动态的控制效果。

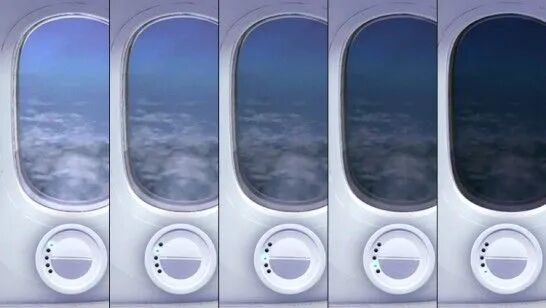

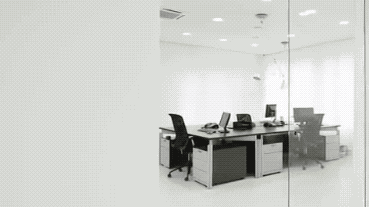

◎ 渐变调光玻璃透明度调控

电控渐变调光玻璃工作原理

调光玻璃主要由玻璃本身、变压器、遥控器、线路等构成，变压器是整个系统的关键，也是调控透明度的关键。变压器，控制电压，变压器可调控电压在0V~48V之间，只需要在这个范围内将电压进行等级划分，设定调控档位，便可实现调光玻璃渐变，电压越高玻璃透明度越高。

调光玻璃只能在低电压状态正常工作，如果将220V电源直接接入调光玻璃，玻璃会直接被烧坏，不可修复。只有通过变压器进行电压转换，才可保障调光玻璃的正常运行。

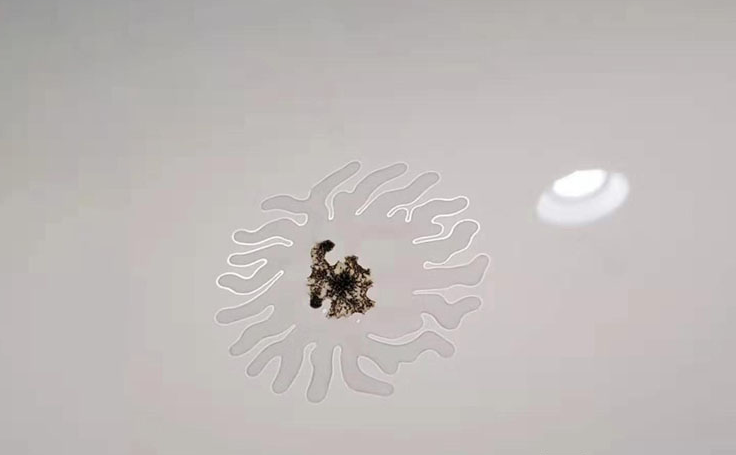

◎ 调光玻璃接线不正确导致打火

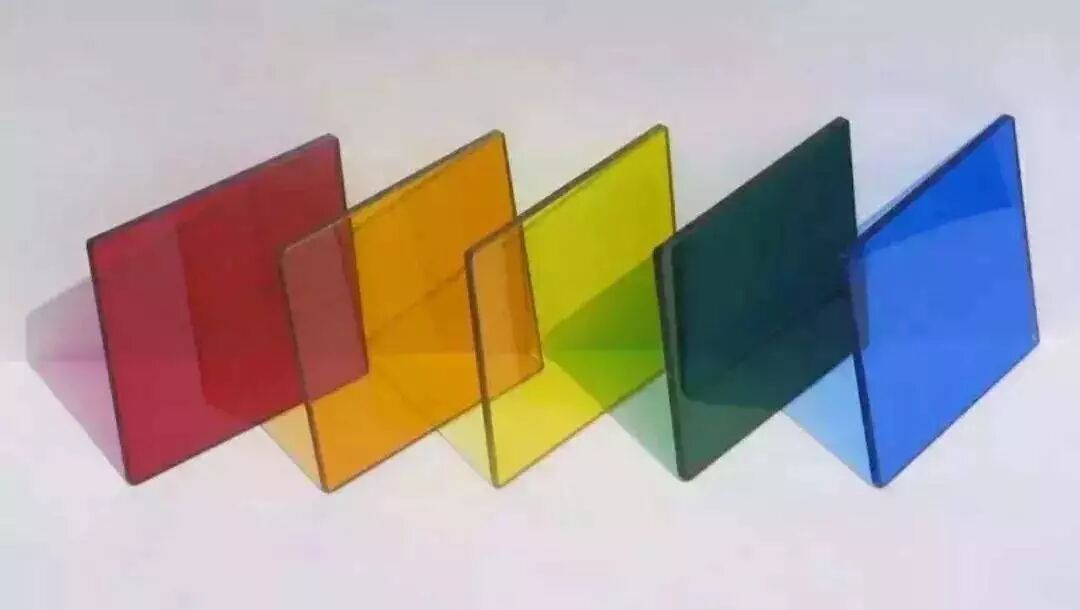

采用普通透明钢化玻璃制作的渐变调光玻璃视觉效果冲击并不明显，如果将钢化玻璃用有色透明玻璃替换，其艺术效果更能得到体现。比如灰色透明玻璃沉稳大气、福特蓝透明玻璃庄重有活力......不同颜色制作的渐变调光玻璃可达到不一样的艺术氛围。

电控调光玻璃特性

调光玻璃的最大功用

隐私保护功能

可以随时控制玻璃的透明或不透明状态

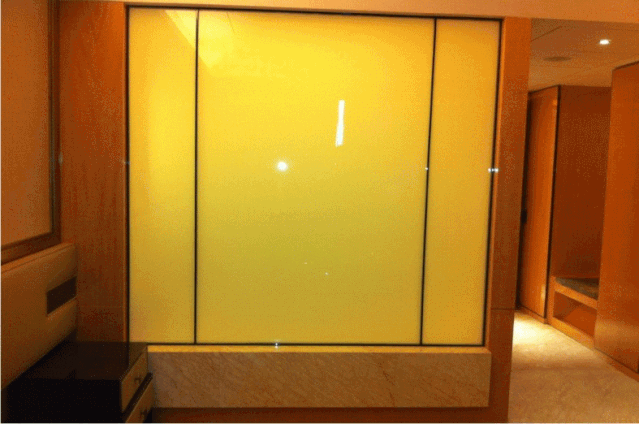

最常见的就是办公室／会议室／酒店卫生间

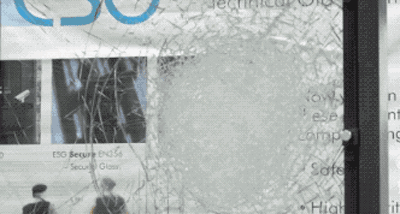

抗打击强度好

具备安全玻璃的优点

包括破裂后防止碎片飞溅的安全性能

隔热、隔紫外线/红外线

阻隔99%以上的紫外线及98%以上的红外线

屏蔽部分红外线减少热辐射及传递

还能部分阻隔噪音

而且安装时

可以设置为分组控制

以及还有一些有趣的玩法

比如投影功能

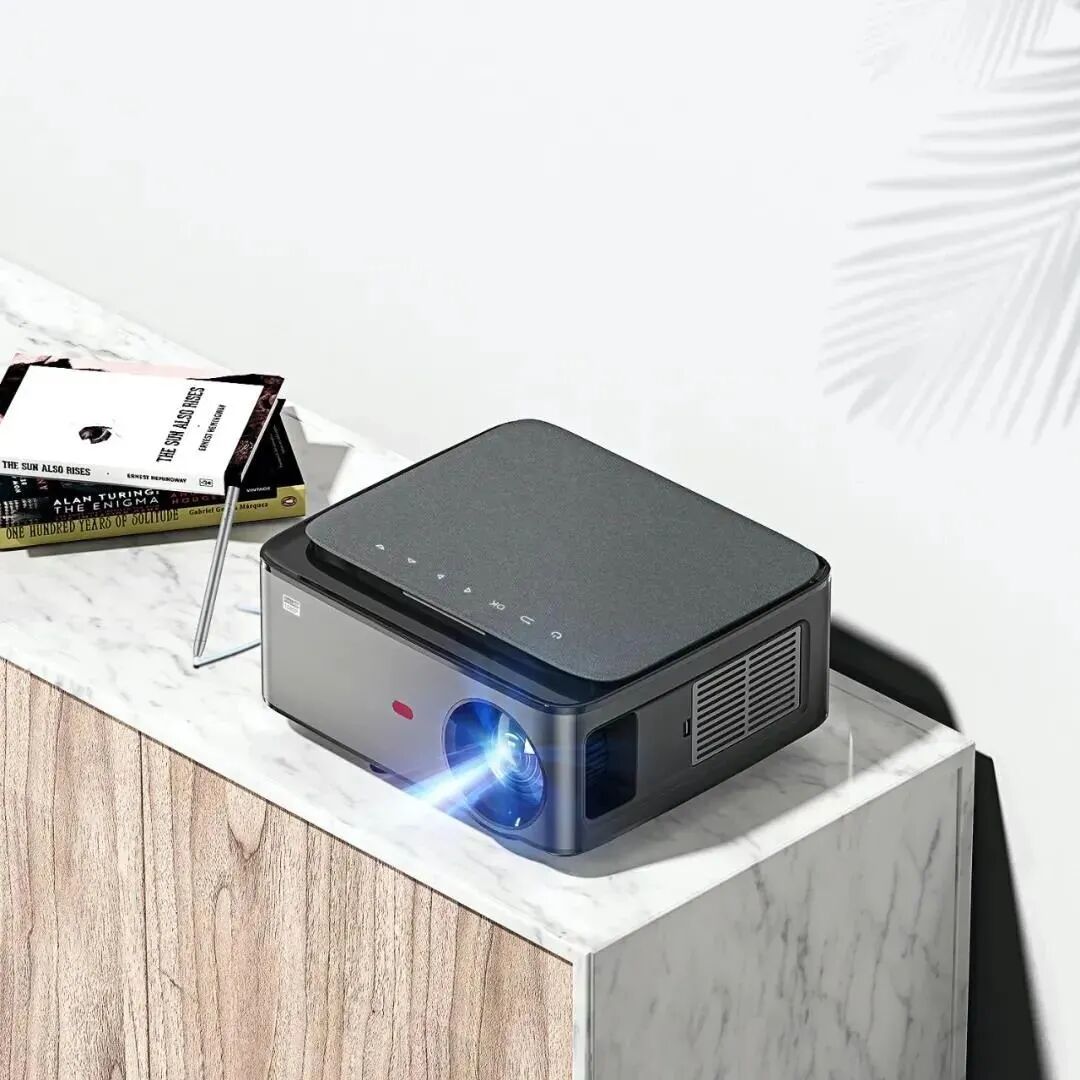

在光线适宜的环境下，选用高流明投影机

投影成像效果非常清晰出众

还可以加入影像、Logo

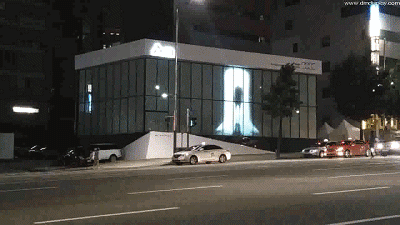

外立面玻璃幕墙+投影

调光玻璃的功能及应用

保护隐私——卫生间、卧室。

没有人不向往干净通透，而且光线充足的玻璃房屋，但又不得不考虑它的隐私性！那么鱼和熊掌是否可以兼得呢？智能调光玻璃的最大功用就是，可以随时控制玻璃的透明或不透明的状态，关闭电源时，玻璃会雾化呈白色无法看清玻璃后的东西，以达到保护隐私的作用。

将其在卫生间使用最合适不过，尤其是楼层低的住户，窗外人来人往难免有些尴尬，选择调光玻璃可以在保证室内光线良好的同时，确保室内的隐私。

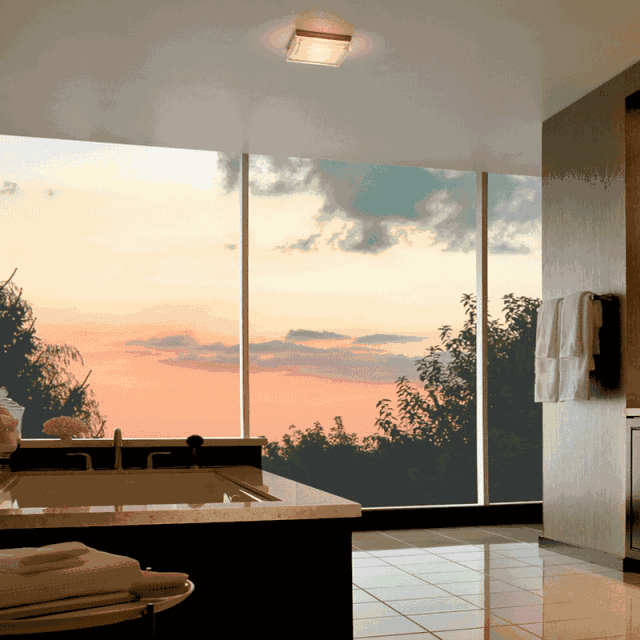

将调光玻璃代替普通玻璃用在卧室，还能省去窗帘。不知你有没有晚上已经躺进被窝，却发现没有拉窗帘的情况，如果安装调光玻璃，只需要轻轻一按遥控断电，仅需不到2秒，就能启动乳白色模式，轻松开启隐私睡眠模式。

投影——客厅。

由于调光玻璃关闭电源时会呈乳白色，在光线适宜的环境下可以当做普通幕布使用。

如果你想在家里设计一个家庭影院，将其安置在客厅与其他空间之间，搭配高流明投影机，你会发现投影在调光玻璃上，成像竟然比普通幕布上的更加清晰细腻。

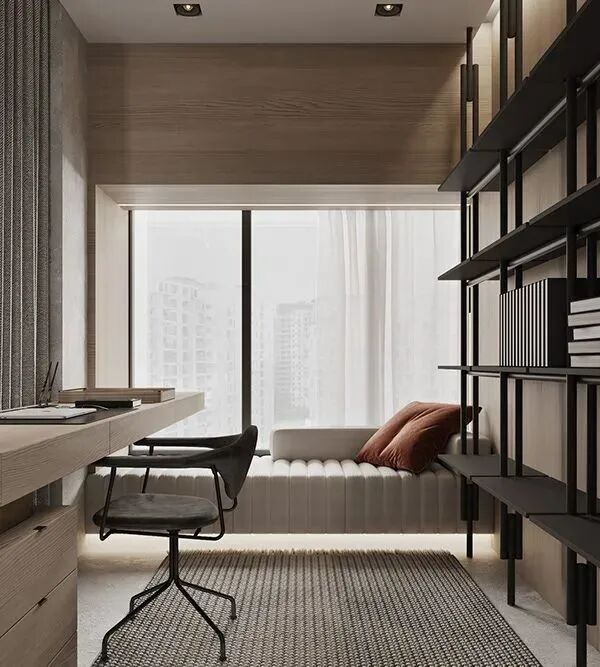

保护家具——书房。

调光玻璃中间的调光膜及胶片可以阻隔99%以上的紫外线，用在书房可以保护家具陈设不因紫外辐照而出现褪色、老化等情况。

隔热——阳台。

调光玻璃还可以屏蔽98%以上的红外线，以减少热辐射及传递，隔热性能达到2级以上，用在阳台可以起到隔热的作用，夏天能让室内更凉爽。

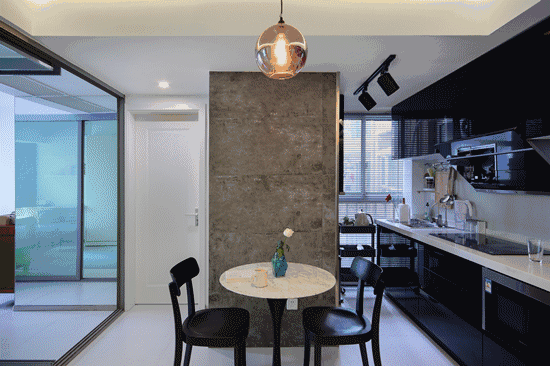

分割空间——厨房。

用调光玻璃代替传统隔断墙，能让室内空间显得更加宽敞，还具有一定的视觉延伸的效果，用在厨房与客厅之间能够在一定程度上提升空间的开阔性。

单向透视调光玻璃

将单向透视玻璃和调光玻璃

进行高级组合的应用型玻璃

其性能既可以满足单向透视玻璃的效果

还能拥有调光玻璃的雾化效果

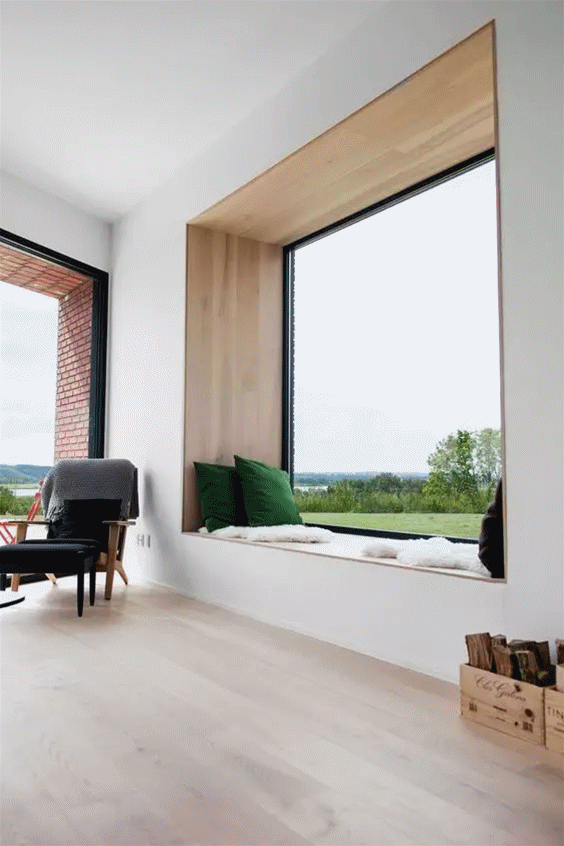

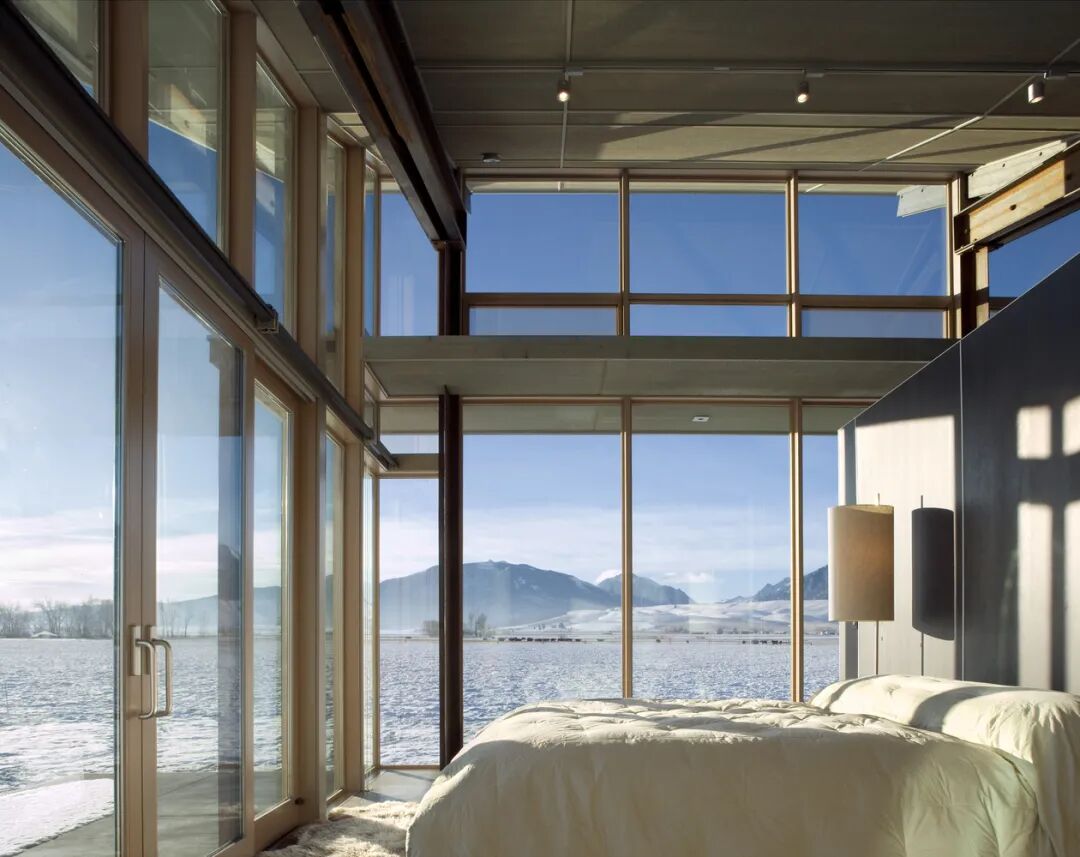

比如上图

完全没有隐私性可言

如果选用单向透视调光玻璃

白天调光玻璃开启

室外看不到室内，室内则可以观察到室外

夜晚调光玻璃关闭，室内、室外均不可看透

-----

互动留言

你使用过电控调光玻璃吗？

欢迎留言分享~

-----
