图纸制作，可以说是施工图设计师的基础工作，同样也是核心工作，很多设计师的成长路径也是从绘制施工图起步的。相信你刚入行的时候，听老师/前辈说过：要想做好设计，一定要先画好施工图。
虽然这句话说得有些绝对，但不可否认，了解施工图、绘制施工图，对于一名设计师的成长来说，绝对是一大助力。下面，在刨除图纸制作、制图方法、制图技巧之外，结合多年来dop设计经验，讲解关于施工图的理解：
1、施工图设计的多样性
2、施工图设计的3要素
3、图纸制作时所需要关注重点部位
施工图设计的多样性
dop设计的主要业务是施工图设计，由于主攻施工图设计这一个方面，所以和很多不是以施工图为主线的设计公司相比，会存在一些不同，这些不同主要体现在项目的多样性和项目中的不断变化上。
而这些多样性和变化又体现在以下3点：服务的项目类型不同，服务的业主类型不同，服务的项目阶段不同。
1、服务的项目类型不同
业务是以施工图设计为主的设计公司一般会有一个特点，就是所配合的项目类型非常多，从小的住宅、样板间、门面，到大的餐饮、办公、酒店、购物中心，再到医院、图书馆、展览中心都会涉及到。
由于项目类型的不同，导致所使用的图纸标准和图纸体系也会有所差异，这会大大增加团队的管理难度和对图纸质量的把控难度。
而对于从事单一项目类型的设计公司来说，一般不会有这方面的问题，因为只需要将精力放在这一套图纸标准和图纸体系上就可以，更多是对这套标准和体系的不断优化，只要做好这一点，图纸质量和工作效率都会比较高。
如果你工作中所做的项目类型比较多，想短时间提高图纸质量和工作效率，一个比较简单且见效快的方法就是：对不同类型项目样图的梳理，以及同类型项目不同规模样图的梳理。
在梳理过程中形成自己的一套模板，你在面对不同类型的项目时，不管是图纸质量，还是工作效率都会有一定的保障。
2、服务的业主类型不同
如果你是做某一类项目的设计，可能你所面对的业主会比较单一。
比如，做地产项目的设计公司，所面对的业主一般都是地产开发商的管理人员（设计部门）。再比如，做餐饮项目的设计公司，所面对的业主一般都是餐饮管理公司或个人投资者（老板）。
△来源：iremodelcommercial.ca
长时间和同类型的业主打交道，最大的好处在于，他们的想法和目的都比较固定，只要摸索出一套方法可以一直适用，这样与业主之间的沟通成本会比较低。
不要小看在项目中的沟通工作，往往一个项目中会有很大一部分的时间被消耗在双方的沟通上，所以沟通成本的降低同样可以帮助团队提高工作的效率。
而dop设计与其他设计公司的不同在于所做项目的类型比较多，自然会接触到不同类型的业主，除了刚才说到的地产开发商的管理人员（设计部门）和个人投资者（老板），还有设计公司（方案设计）总监、商业管理公司（酒管公司、餐饮管理公司等）。
这些不同类型的业主对于施工图的理解和要求都不相同。所以我们需要针对不同类型的业主，采取不同的沟通方式以及不同的施工图纸来满足他们的不同需求。
3、服务的项目阶段不同
施工图设计还有一个很大的特点，开始工作的时间阶段不同。
a、设计方案前期介入阶段
有的项目是从设计方案的初期就开始介入了，这时可能项目的主体都还没有落地，施工图设计方需要配合方案设计一起评估初期资料，对方案的可行性给予建议，参与绘制初步图纸等等；
b、设计方案确定，仅完成扩初图制作阶段
有的项目设计方案已经完全确定，需要施工图设计方完成扩初图的制作，而这部分图纸和我们所说的施工图会存在一定的差异，对于图纸的标准和深度也会有不同的要求；
△来源：beaverplastics.com
c、进一步完成全套施工图制作阶段
有的项目的扩初图已经完成，施工图设计方需要进一步完成全套施工图的制作，这种情况下，施工图设计所切入点与上面所说的阶段又会有所不同；
d、图纸审核阶段
有的项目施工图也完成了，但业主对图纸质量并不满意，需要第三方来进行客观的图纸审核，我们可能也会从这个点切入，提供相应的审图服务，这同样也是对项目的服务。
通过这些例子你会发现，施工图的设计服务会体现在一个项目的不同阶段，这也是与其他类型设计公司一个很大的区别。
既然施工图设计公司存在这些多样性与变化性，我们需要做的就是用开放的思维充分理解设计中的原则，形成自己的判断逻辑，不要去标题化与格式化一些标准。因为室内装饰设计，本身就没有什么统一的标准。
施工图设计的3要素
1、理解设计
施工图设计是在方案设计的基础上进行的图纸设计工作，所以理解设计是施工图设计师所必须具备的技能之一。

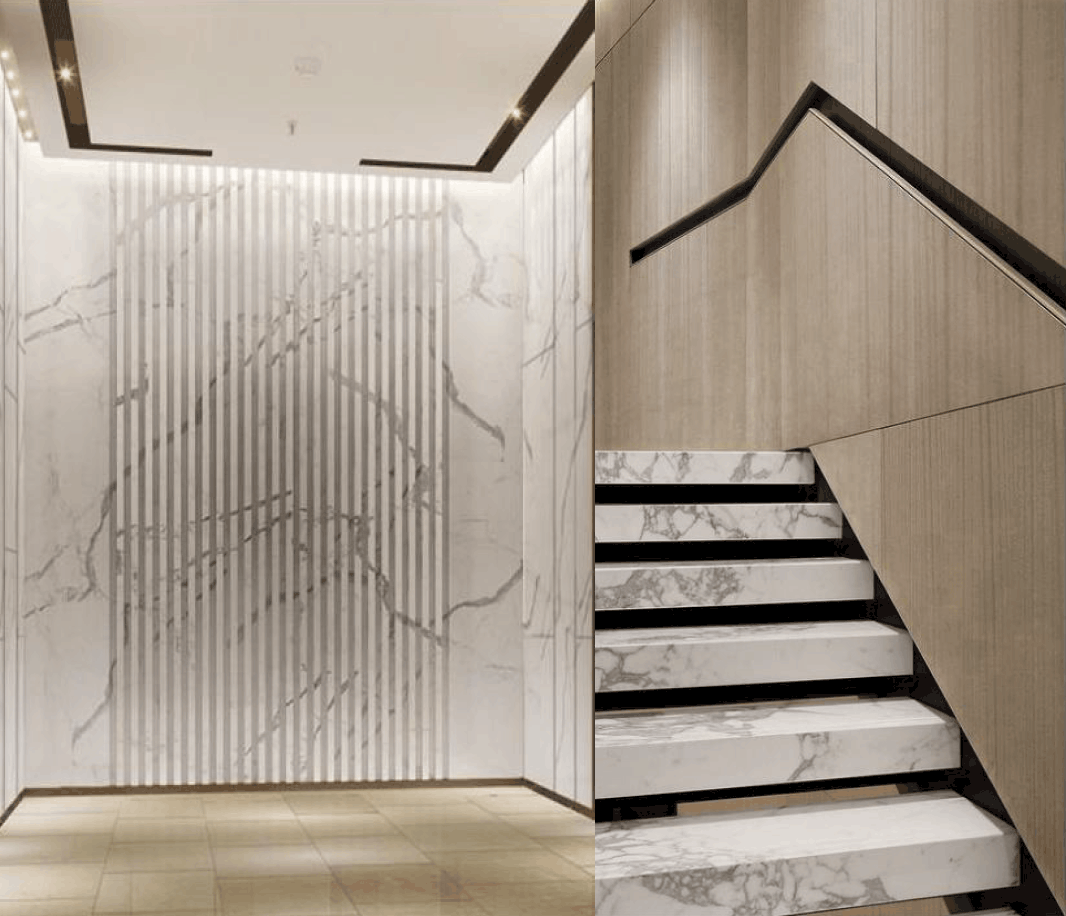

我们以下面这个楼梯的设计为例：
效果图上右侧墙面有一个凹槽，对于有经验的设计师很容易能理解，这是一个楼梯的扶手。
当对于设计有了这样的理解后，我们就需要判断为了满足功能的要求，这个扶手的高度应该是多少？这个凹槽的深度应该是多少？墙的完成面应该要做出来多少？出来的这部分完成面会不会影响到楼梯的尺寸。
而这一切的问题和你下一步需要完成的工作，都必须要建立在你能理解墙面上这个凹槽是楼梯扶手的基础上。
2、图纸标准
对于施工图设计来说，并不存在一个统一的标准，差别只是标准的成熟度和适用的项目类型有所不同。
比如下面这个案例：

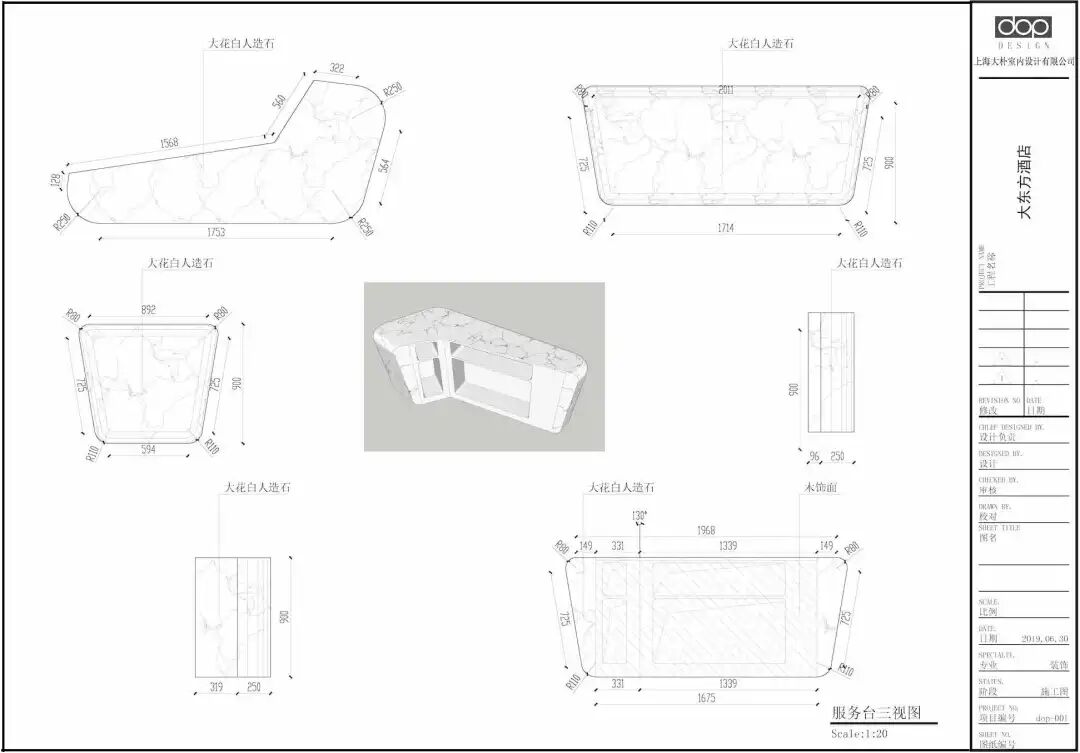

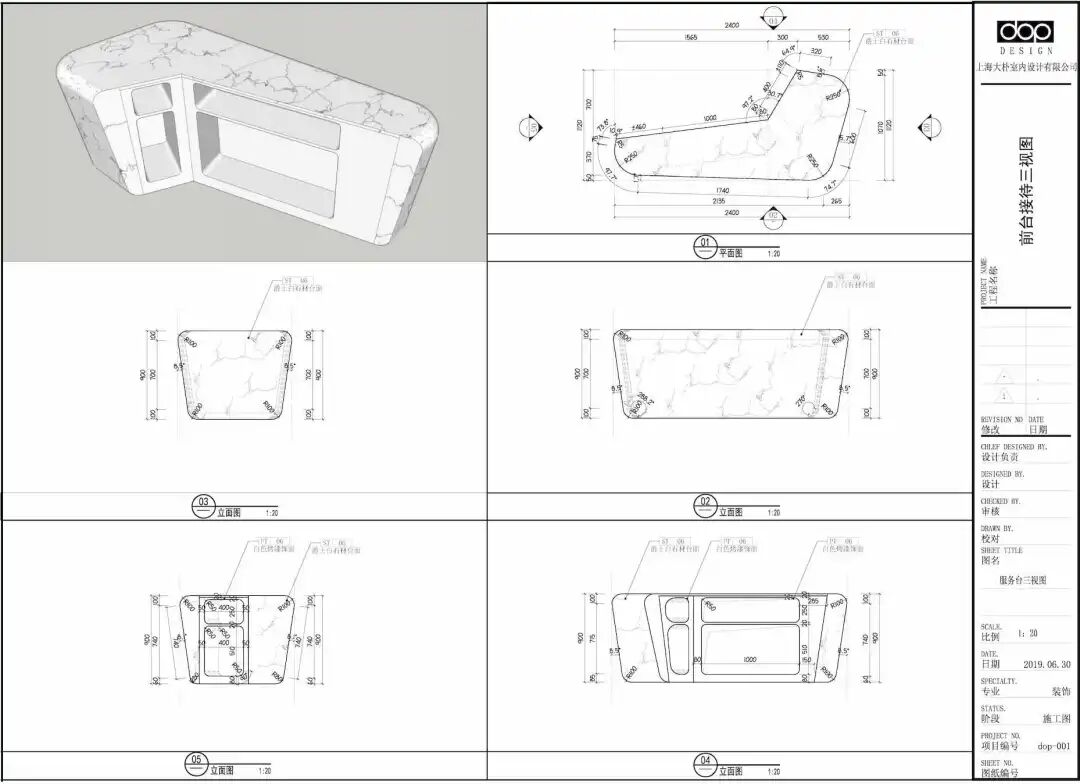

同一个服务台节点图，2名设计师最终图纸呈现出来的表现效果完全不同。这种不同主要在于图纸标准的差异，而对于服务台信息的表达并没有太大的区别。但从中也可以看出，第一张图所使用的标准会相对成熟一些。
再比如下面这个案例：

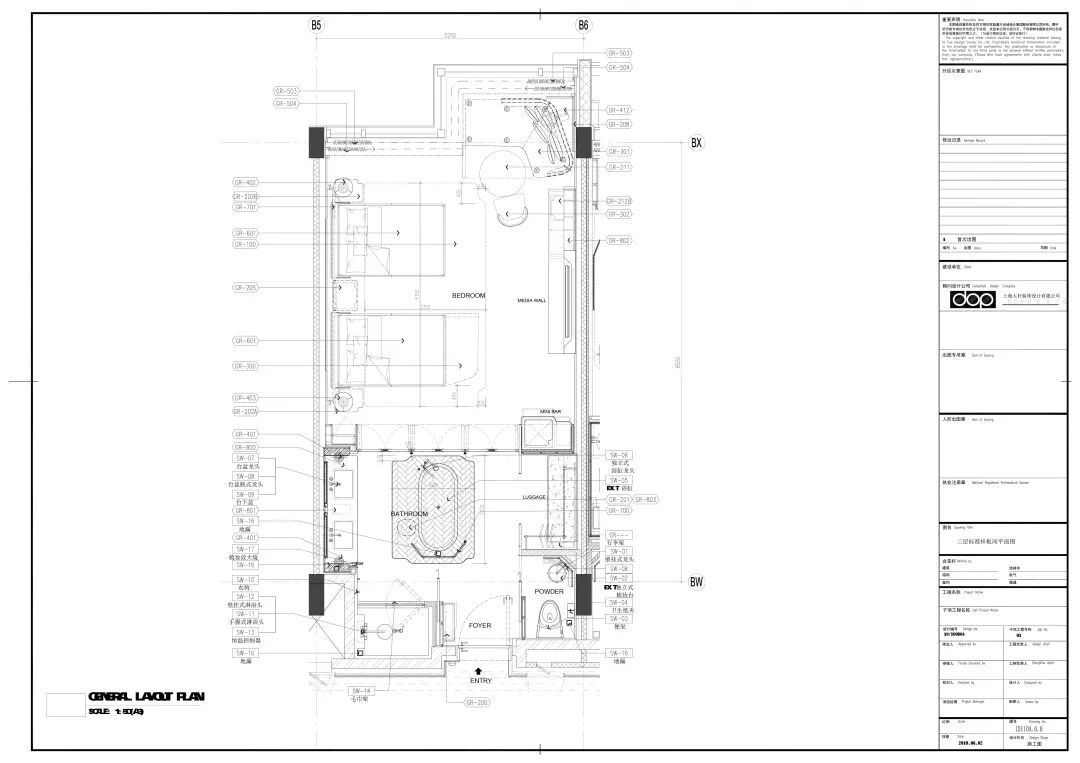

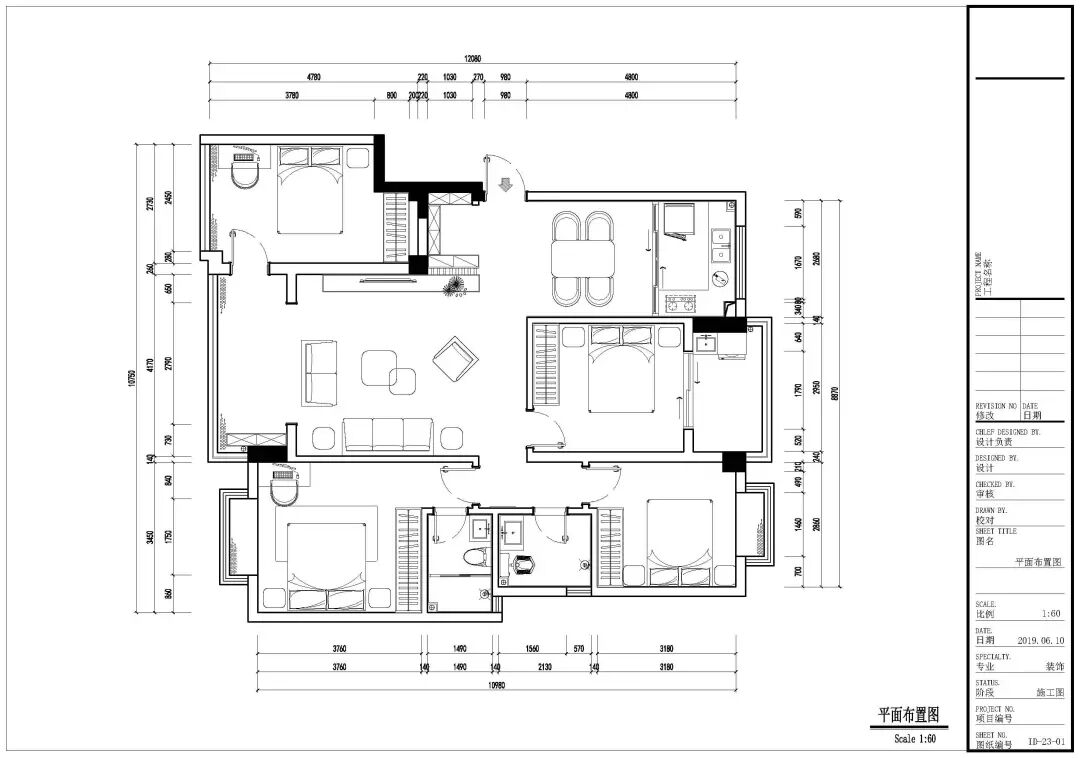

图1是一个住宅项目，图2是一个酒店客房，同样都是平面图，但由于项目类型的不同，在最后所呈现出来的图纸深度和表达方式都会有比较明显的差别。
比如案例中酒店客房的墙体需要明确标出所使用的墙体类型，而住宅设计对于这方面就没有明确的要求，追其根本还是在于对不同项目类型图纸深度的把控。
如果项目本身的投入不高，那么在图纸的表达上也可以做相应的调整，以免资源的浪费。
3、工艺工法
施工图设计的特殊性还有很大一部分体现在工艺工法上，这也是很多施工图设计师比较痴迷的一部分内容。
对于方案设计师而言，具体的工艺工法不会有太深入的研究，更多是想将自己设计想法体现出来。而施工图设计师首先要考虑的就是方案的可实施性，如果方案最终无法落地，那一样是一个失败的案例。
那我们应该如何正确看待工艺工法呢？
对于团队中的基础设计师而言，只需要了解常规工艺和常规节点即可，最好不要盲目地求全。而对于一些特殊节点和工艺，则必须由资深设计师或组长亲自上阵，甚至有些工艺节点还需要借助很多的外部力量，比如下面这个案例：

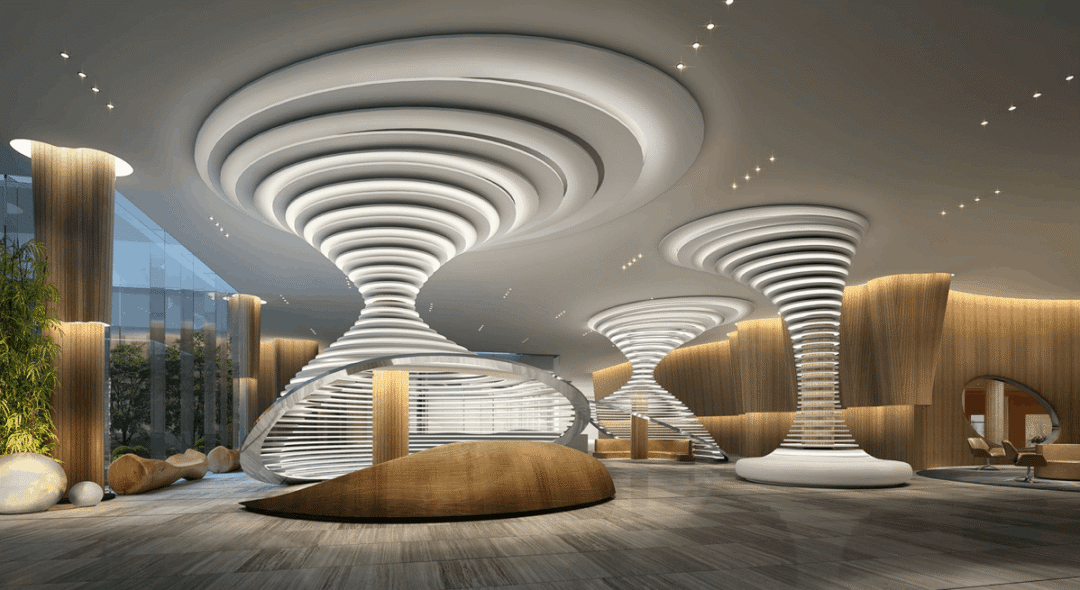

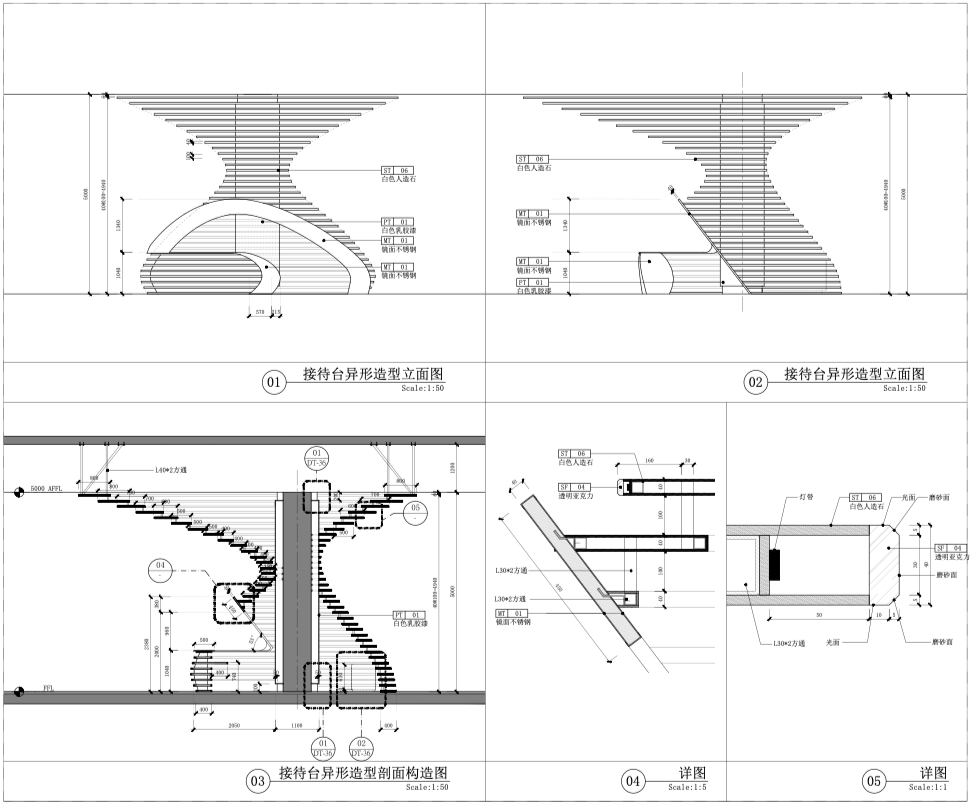

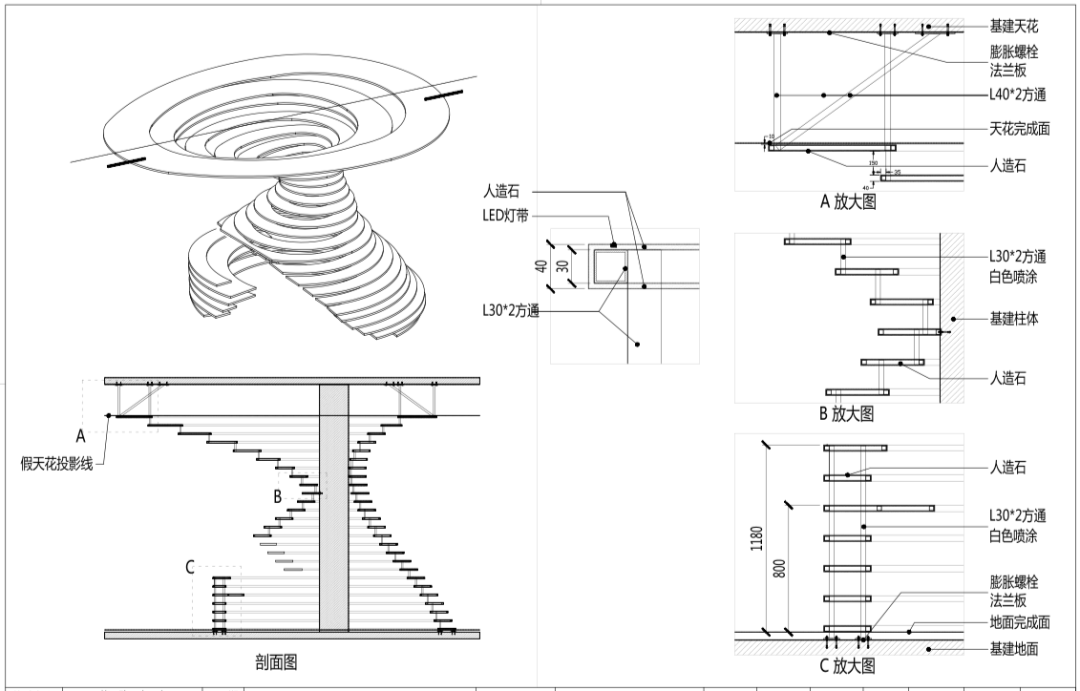

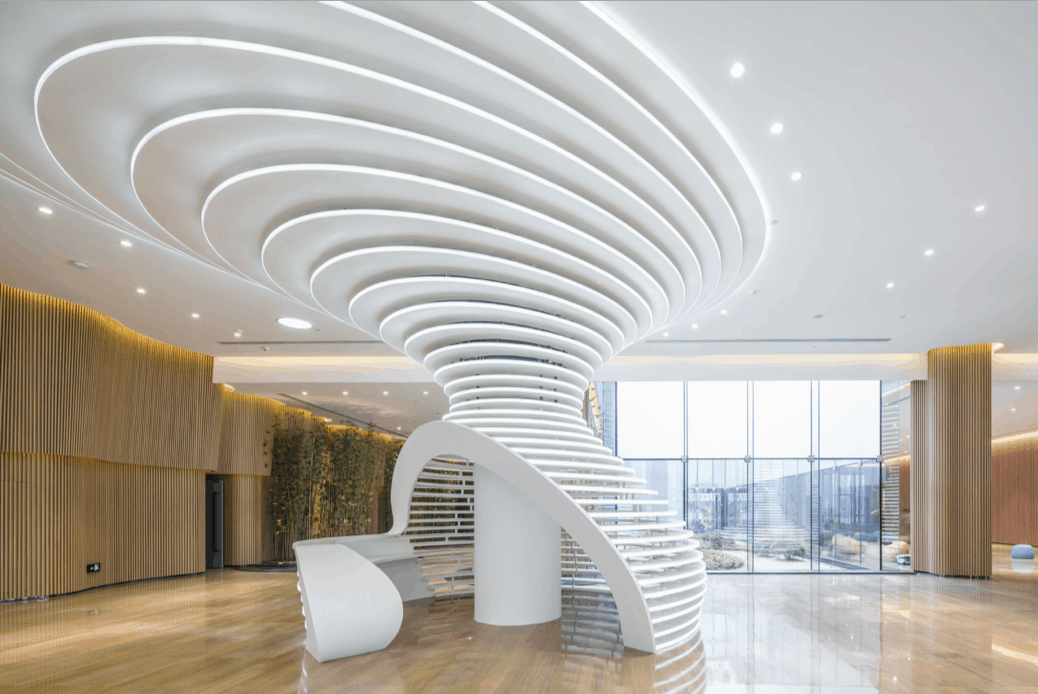

中间的这个圆柱造型，可能不光需要资深的设计师参与，还需要相应的供应商和施工方的配合，才能最终实现。
对于工艺节点来说，基础工艺和节点需要整个团队都掌握，而对于一些特殊工艺不要过于执着和花费太多的精力，毕竟一个项目当中，特殊节点只会占很少的一部分。
虽然它可能是整个项目的点睛之笔，但有些工艺和节点并不是你在上面投入时间和精力就能解决的，所以希望你在面对特殊节点的时候，能有一个合理的心态无需过于执着。
如果你掌握了这3要素，起码在施工图的绘制上应该不会有大的问题。
图纸制作时所需要关注重点部位
对于一个项目来说，尤其是商业项目，在图纸制作的时候，并不是要把精力分散到项目的各个方面，而是应该像「二八定律」一样：只要抓住整个项目中那20%的重点部位，项目就不会有大的问题。
当然不同类型的项目，重点部位会有所差异，下面我以项目中的卫生间为例：
在大多数项目中，卫生间都是我们需要去重点关注的部位，主要是因为卫生间牵扯到排水和排污问题。而对于一个项目来说，二次装饰设计的排水，必须要在原建筑设计的给排水基础上进行设计。

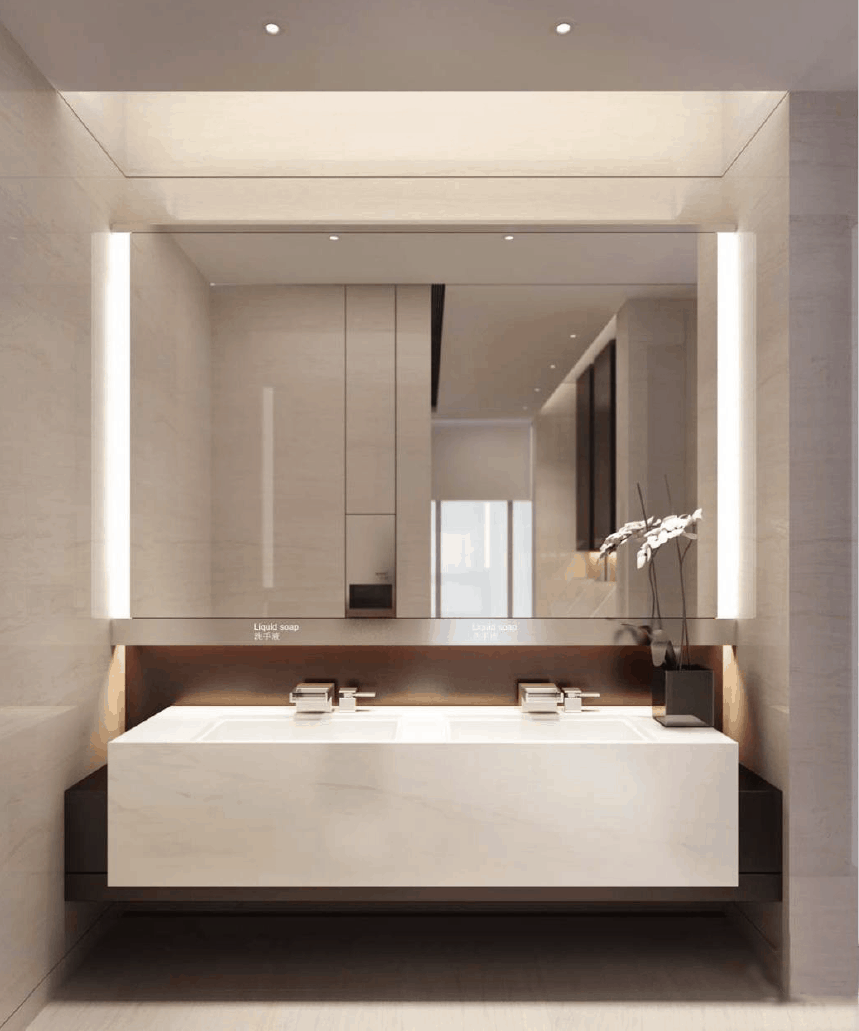

但往往方案设计为了达到某种效果，会将卫生间进行大幅度的调整，却不考虑实际排水排污的可行性，就像这张效果中，为了实现悬空洗手台的效果，我们就需要判断这个位置是否可以采用墙排的形式。
如果不能，那么是否可以做假墙排，如果也不能，那么需要考虑排水管能否改动，如果这些条件都做不到，可能方案就需要调整，不然就只能接受在洗手台下方有两个排水管的存在。
这些往往都是会被方案设计师忽略的，所以卫生间一般在项目中都算是重点部位，也是容易出现问题的部位。

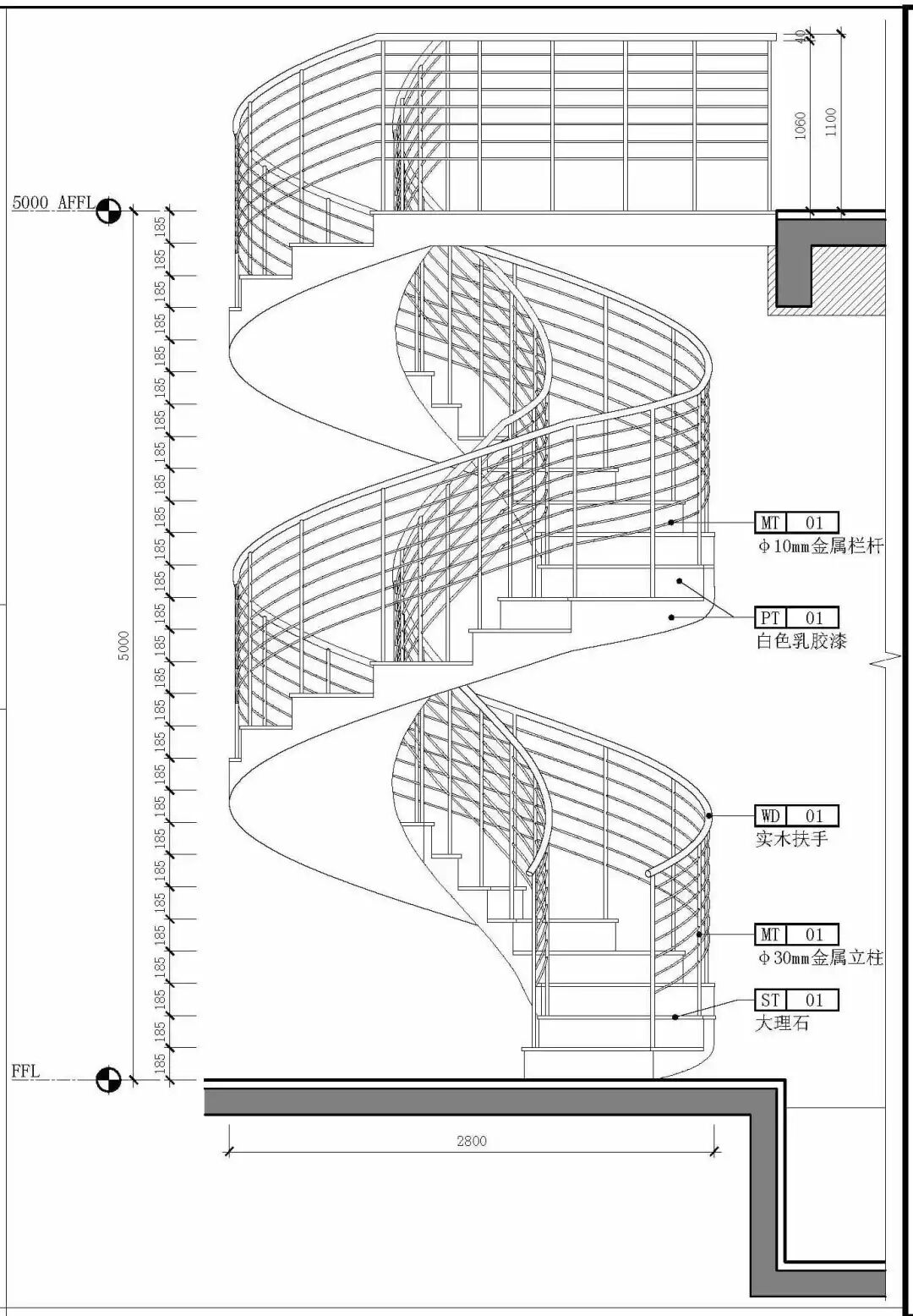

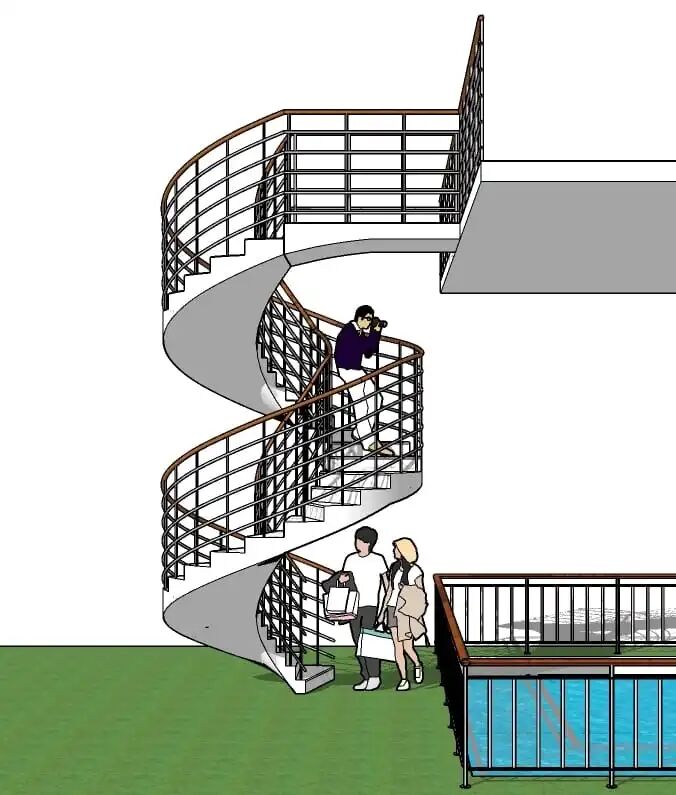

再比如下面这个旋转楼梯的案例，旋转楼梯在一个项目当中往往都是视觉的焦点，并且也是经常容易出错的一个部位，我们不光要考虑它的踏高、踏宽，最为重要的是需要考虑楼梯踏步数量、踏步高度与层高之间的关系。
很多时候为了方案的美观，在平面上只是把楼梯示意性的画上去，并没有进行合理的计算，导致在项目中经常会发现楼梯步数，不是数量不够，就是高度计算不合理出现碰头的问题。

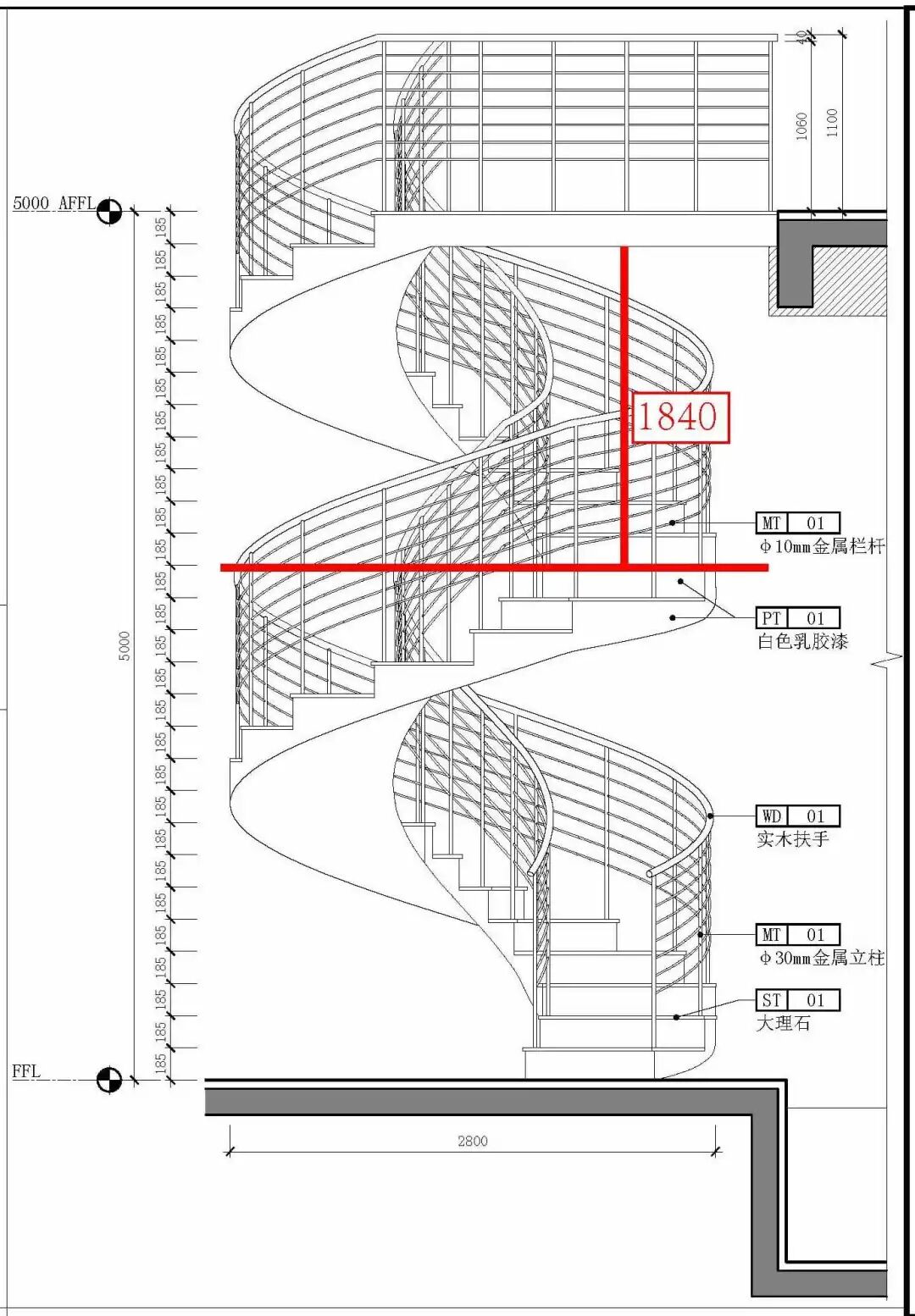

上图是根据SU绘制的CAD立面，咋一看好像没有什么问题，但实际测量会发现，楼梯上方平台垂直相对的踏步高度会存在问题，通过下图可以看出，这里的尺寸只有1840mm，这个尺寸明显不合理。
当身高在1800mm以上的人通行此处时有很大可能会撞头，而对于商业空间来说，只要是存在安全隐患的设计，业主都会承担很大的经营风险，所以对于这类问题我们一定要格外重视。
这就是方案中楼梯经常会出现的隐藏问题，也是经常被设计师所忽略的问题。所以在项目中，楼梯也是图纸制作时需要重点关注的部位。
在实际的项目中，还存在很多重点部位。想要对这些重点部位的问题产生敏感度，给你最好的建议就是：要多看，要有方向的去特意收集项目中，那些重点部位存在的问题。只有收集了大量的素材，才能发现自己项目中可能存在的问题。
相信阅读完这篇文章，你会理解在项目中，施工图制作的重要性和特殊地位，对于手中还在不断学习的施工图绘制有了一个全新的认识。
在项目中施工图的制作以及设计还需要多方面的协调进行，至于如何进行施工图的设计协调？这个问题大家可以进行思索，也可以到咱们设计得到官网的专栏《dop室内施工图项目流程管控》中寻找答案~
△长按扫码进入专栏继续学习
最后，导图总结如下:
