在项目即将结束的时候，相信很多设计师包括你肯定有这个想法：发展项目已经尘埃落定，那么最后只要将设计成果提交，也就是打印几份图纸给业主送过去就完事儿了~
但是，由于项目的不同以及业主的要求不同，看似很简单的一件事，而这最后一步在实际执行过程中，还是会有很多的坑在等着你。所以，关于设计成果不得不注意下面几点：
1、设计成果提交
2、图纸提交的程序
设计成果提交
对于设计成果提交，需要注意3个方面的问题：成果形式、图纸数量、装订形式。
1、成果形式
设计成果的提交形式各有不同。这里，我会详细地进行以下说明。
a、纸质图纸
纸质图纸又有2种：一种是白图，另一种是蓝图。
① 白图
白图的好处在于打印方便，图幅在A3以内的话，公司内部就可以直接操作打印。但白图不具备正规图纸的效力，往往适用于一些不需要设计资质和报批报审的中小项目。
白图还有一个缺点，就是打印成本较高，尤其是需要提供多套图纸的时候。而这一点，蓝图的成本相对就会低很多。
② 蓝图
蓝图的打印原理是，出一张硫酸纸底图后，以其为模板再进行显影复制多份图纸，有点像做出一个模具以后重复进行石膏翻模。因此蓝图可以低成本复制，图纸数量越多，成本相对就越低。
同时，对于正规的工程项目来说，审批单位也只接收蓝图的，当然这里所指的蓝图是具有相关设计资质单位签字盖章后的蓝图。
最后关于纸质图纸，还有一点你需要注意：在CAD制图时，我们经常会使用一些细点和显的方式来进行填充表达。因为这样的表达在PDF和白图上看会显得细致淡雅，为我们的图面加分。
但在蓝色图纸（蓝图）的背景上经过晒图后，一些图纸的细节会衰减，很多内容在蓝图上将无法显示，最终造成读图的障碍。
比如下面这个案例。

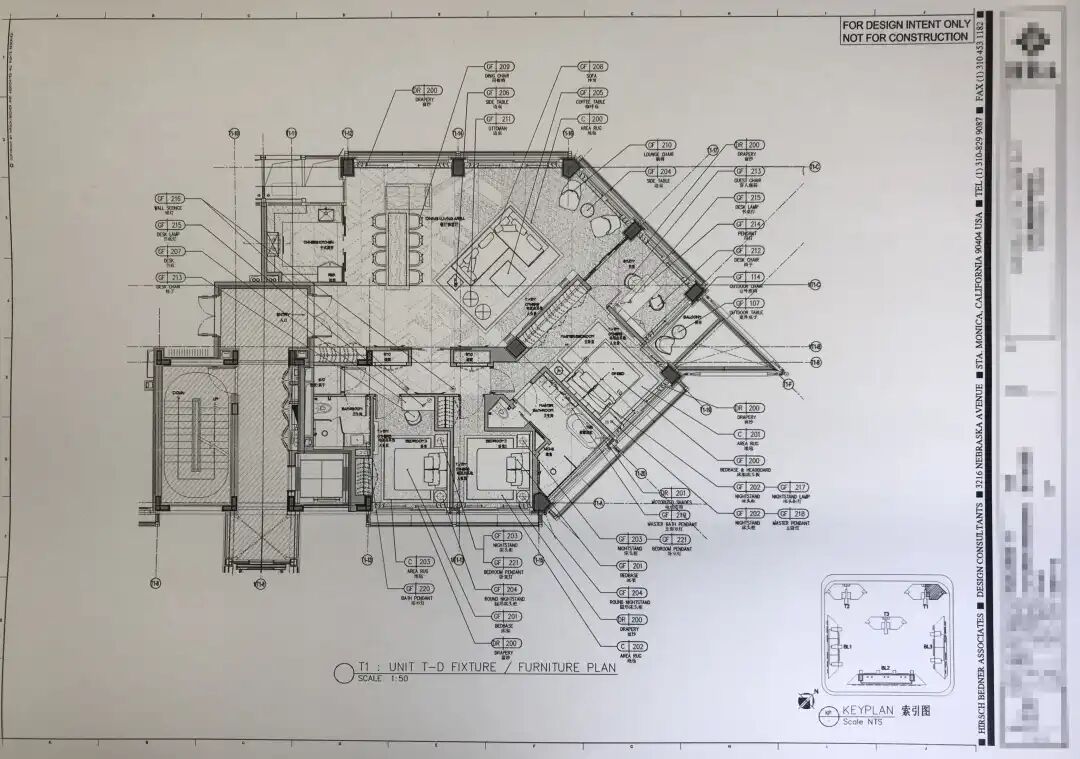

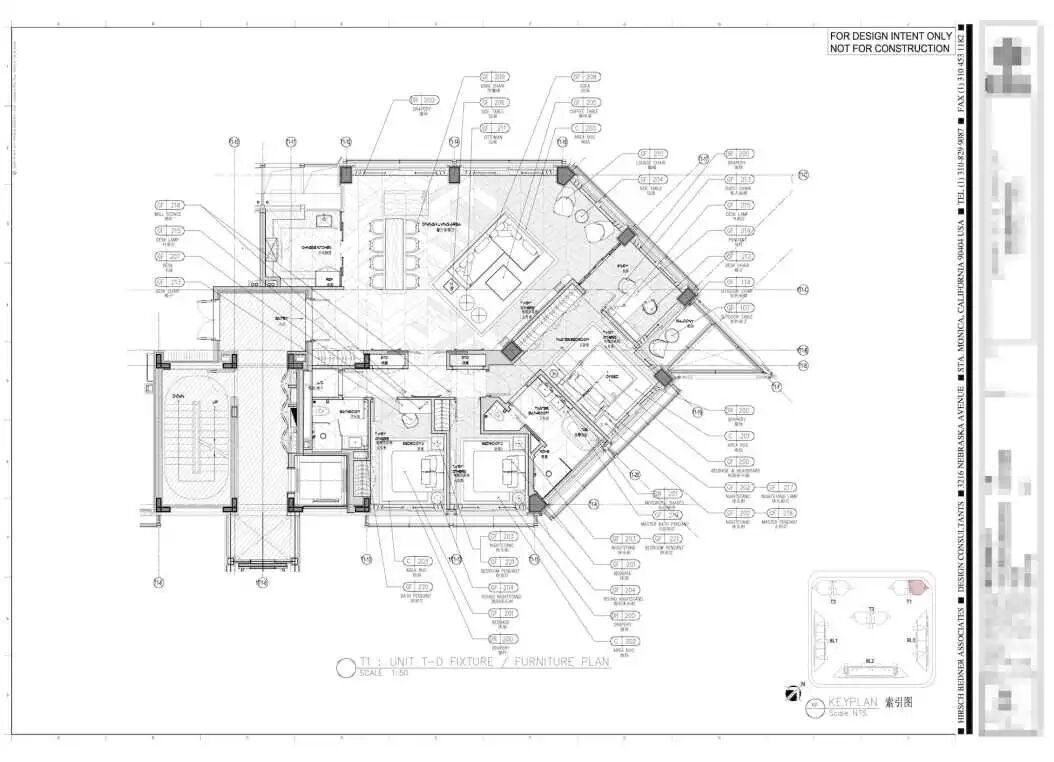

△白图

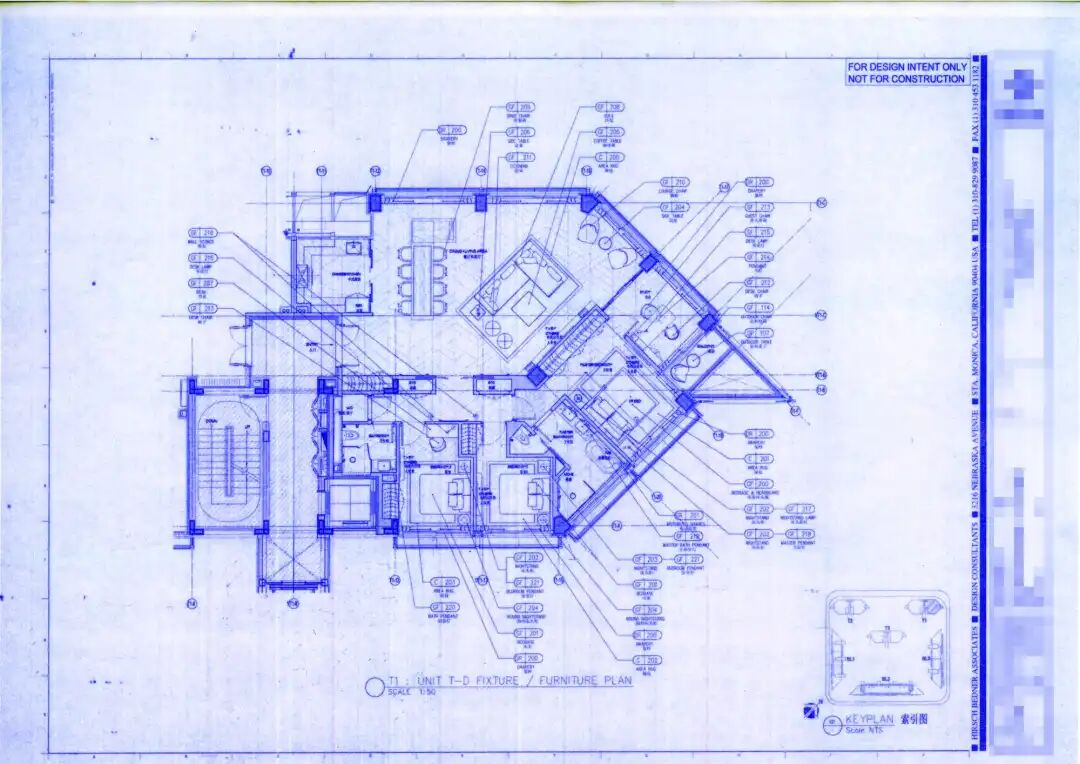

△蓝图
所以希望你在图纸绘制时考虑到这方面的问题，并提前打出样图进行判断。
b、电子版本
施工图的电子文件，一般是指CAD文件和PDF文件。一些特殊的项目，可能还需要提供配套的3D模型文件和SU模型文件。
提交电子文件最大好处在于，文件本身可编辑，尤其是当业主需要做预算的时候，通过在CAD文件当中测量，可以直接调取需要的数据。
但在提交电子文件的时候有2点需要特别注意：
① 在提交CAD文件的同时，需要提供打印样式文件、参照文件和特殊字体（除电脑系统默认字体以外的字体）文件；
②提交的CAD文件需要保存为低版本（dop设计默认的保存版本为CAD2007），以免因为业主使用的CAD软件版本过低，导致CAD文件无法正常打开。
最后，关于电子版本的成果提交你还需要了解一点：近年来随着国家关于图纸送审制度的改革和推进，很多城市的图纸审核已经不需要再提供纸质图纸了，而是提供图纸的电子文档。
一般先是让具备资质的设计单位在平台上填写一系列资料后，再一张张上传DWF格式的图纸文件，最后审图单位会在线上给出审图意见，这种方式很大程度上提高了报审效率，并且减少了资源的浪费。
c、实物提交

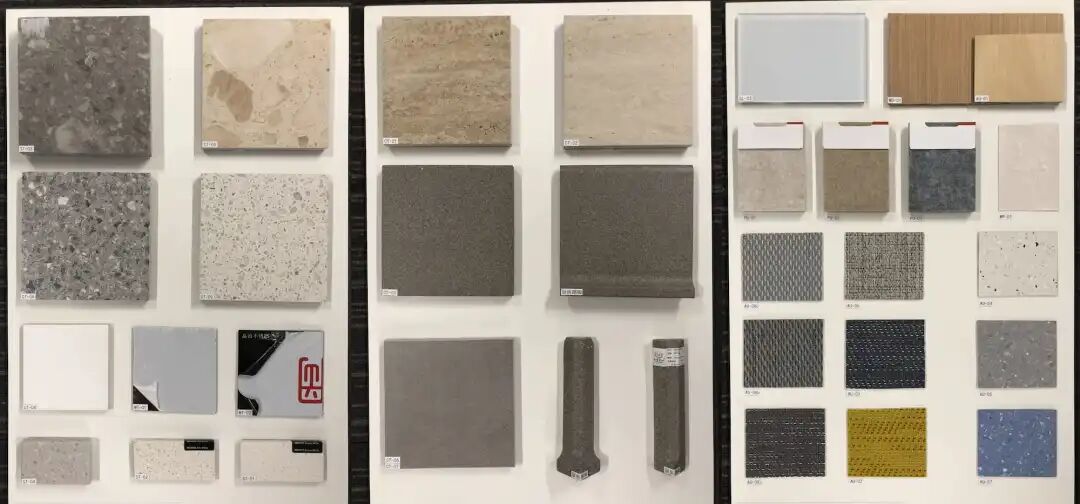

这里我们说的实物主要指的是材料实物样板，有些项目需要深化设计配合提供相应的实物样板，而不只是图片资料。
因为图片资料一般是由拍照或扫描而来，所以会存在很大的色差问题，并且材料本身的质感也很难通过图片表现出来。

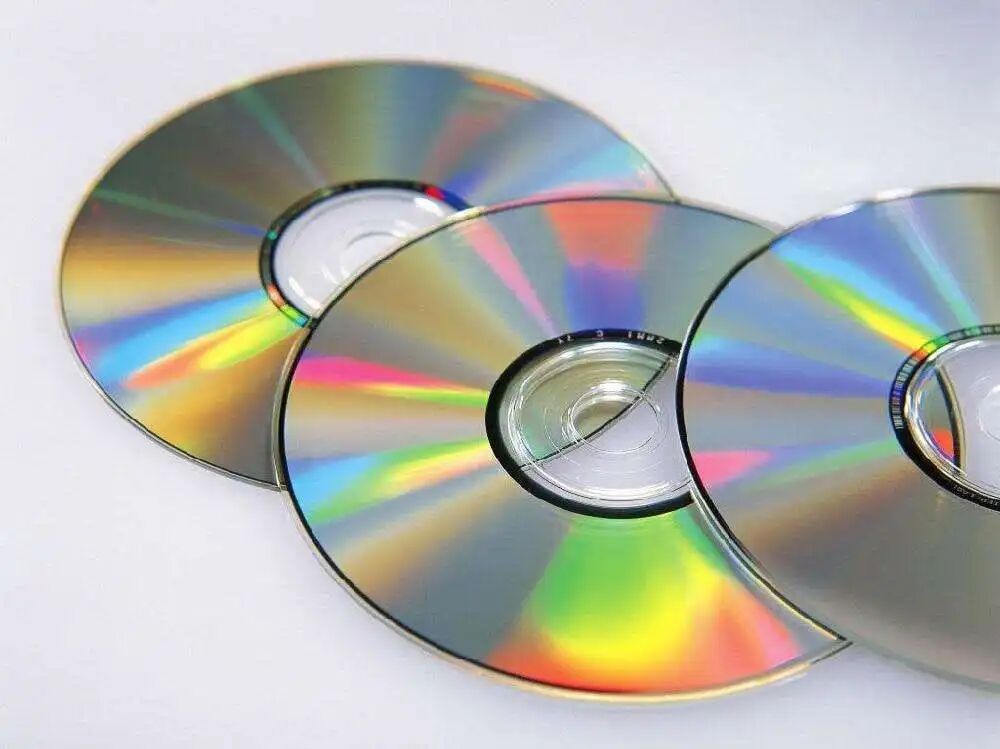

d、光盘提交
以光盘形式提交图纸的做法已经很少使用了，目前大多应用在投标项目中。设计公司会根据投标要求将图纸资料刻录进光盘，然后封标提交。
2、图纸数量
正规项目的施工图纸一般需要提供8套，但是并不固定，具体数量还是取决于业主的需求。对于一些商业项目来说，就算打印20-30套也不足为奇。
之所以要这么多的原因在于：项目大，参与的单位多，招投标单位、监理、管理公司；业主设计部门、工管部门、成本采购；不同标段的施工单位；机电安装单位，每家给2套，这就几十套图纸出去了。
在提供图纸的具体数量时，你还需要注意：业主对于图纸数量的需求往往并不是一次性的，很可能是先要几套，再要几套，当图纸变更后，可能还需要提供几套升版图纸。
所以我们要做好每次提供图纸的记录，当提供图纸的数量超出合同约定时，提醒业主需要追加图纸打印费用。
3、装订形式
图纸的装订形式有2种：一种是普通装订，另一种是叠图。

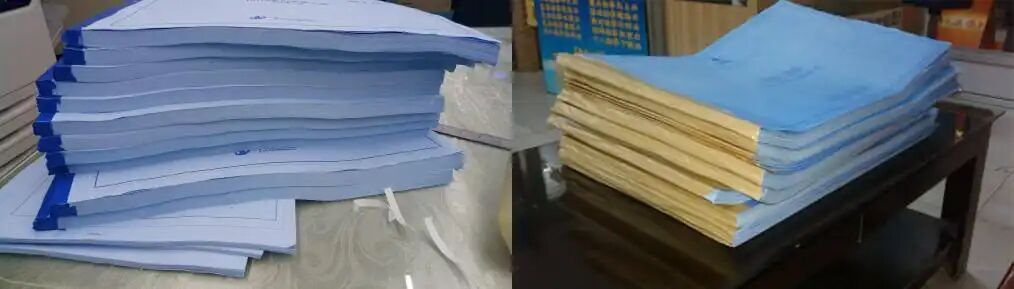

下面图片就是普通的装订形式：
项目中常规使用的图纸，基本都是采用这种装订方式。这种方式的好处在于，查看图纸比较方便，需要了解哪部分的信息可以随手翻查。而且图纸是装订在一起的，翻看过程中也不容易丢失。

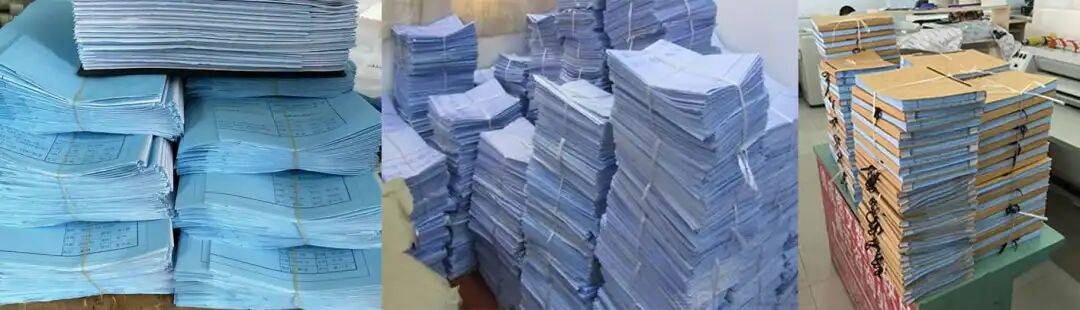

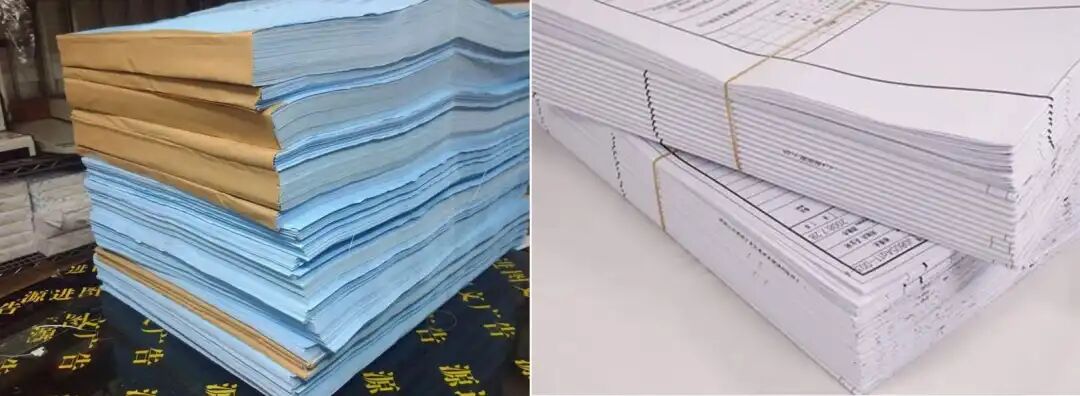

下面的图片是我们所说的叠图：
施工图纸用于政府部门报审或存档时，必须要叠图，也就是把图纸按照一定的方式一张一张折叠成A4大小后用绳子捆扎好，原因在于标准档案盒就是A4的，这样更便于存放和管理。
图纸提交的程序
这里我们说的成果提交程序指的是当图纸绘制完成后，图纸从输出到交付给业主的整个过程。一般情况，这个过程大概有9个步骤：
输出PDF文件→打印硫酸纸→送设计院审核图纸→相关负责人签字→图纸盖章→送回打印公司进行晒图→装订或叠图→快递送图→图纸签收单签字留底。
1、输出PDF文件
对于图纸打印来说，现在已经很少会直接使用dwg格式的文件了，更多都是先将dwg格式的文件导出成PDF文件，之后再通过PDF文件直接进行打印。
这种方式的好处在于，可以避免因为缺少字体、缺少参照文件、缺少打印样式文件等原因导致图纸输出不统一的问题。并且很多业主在对成果提交的需求中，也明确提出需要提供图纸的PDF文件。

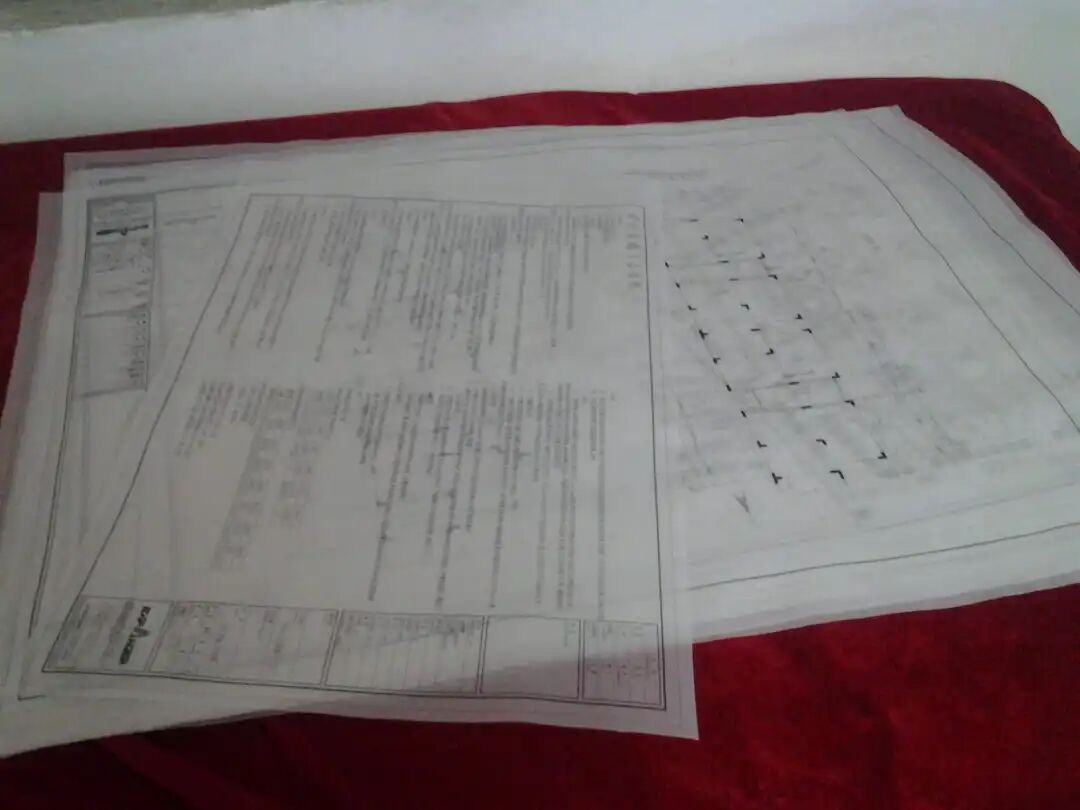

2、打印硫酸纸
将输出好的PDF文件发送给打印公司后，就要开始打印硫酸图了。打印硫酸纸就相当于在做一个图纸的底版，有些像我们在电影中看到的印钞底版一样，只要有了这个底版我们就可以根据这个底版复制更多的图纸。
根据我们现在了解的情况，打印一张A2图幅的硫酸图大概需要30秒，如果一套图纸有300张，打印所需要的时间大概就是2.5小时，以此你可以来预判自己打印图纸所需要的时间。
3、送设计院审核图纸
等硫酸纸打印好了以后，就是将图纸送去设计院进行图纸审核，也就是你所使用图框的那家设计院。
在审核过程中可能会出现图纸错误的问题，如果是一些小的错误，可以使用刀片把错误的地方刮掉，再用黑色的碳素笔把错误的地方修改过来，如果错误的地方比较大，就需要重新打印了。
一般来说设计院审核图纸至少需要2天时间，图纸量大的话起码也需要一周时间，并且还需要考虑设计院的工程师是否有空。
4、相关负责人签字
当图纸审核通过后，就需要设计院相关的负责人进行签字了，这也是整个环节中最重要的部分，因为这里的所有签字都会起到法律效力。
如果你使用过不同设计院的图框会发现，每家设计院相关需要签字的人都会有所不同。
上图就是几家不同设计院需要签字的负责人，这里我们不需要太纠结，使用哪家设计院的图框，就按照相应设计院的要求找对应的人签字就好。
5、图纸盖章
关于图纸盖章你需要知道，盖章和签字完全是两回事。
如果图纸只签了字但没有盖章，图纸也并不具备法律效力。在上海，室内施工图需要盖2个章，分别是：设计单位的资质章和施工图负责人的图章，如下图：
6、送回打印公司进行晒图
上面的一套流程走完，将所有的硫酸图送回打印店进行晒图。
根据我们的经验成熟的师傅大概一个小时可以晒600张A2图幅的图纸，如果一套图有300张图纸，需要8套的话，大概需要4个小时才能全部晒完。
7、装订或叠图
蓝图晒好后根据具体要求进行装订或叠图。
8、快递送图
图纸装订好后，下一步就是将图纸快递给业主，这个过程中需要注意快递的时间问题。
一般情况下异地快递需要2-3天左右的时间。对于快递的凭证一定要保存好，并需要将快递的单号和快递公司名称发送给业主。
9、图纸签收单签字留底
业主在收到图纸之后需要在图纸签收单上签字，图纸签收单一般我们都会和图纸一起邮寄给业主。
如果业主方便，我们可以要求业主将签过字的签收单邮寄给我们以作留底。也可以让业主把签过字的签收单拍照发送给我们留底。
以上就是成果提交的整个过程，当然这里我们说的都是相对正规的项目，如果对于图纸提交没有具体要求的项目，我们可以和业主协商，选择双方认可的简单方法。
作为施工图项目中最后一环，虽然不是最为重要的，但是也是不容忽视的。最后，关于施工图项目的全流程内容，大家可以到设计得到官网专栏的《dop室内施工图项目流程管控》中寻找答案~
