2022年3月1日，上海新增1例本土新冠病例，感染病毒为奥密克戎变异株。未曾想，这将是一场影响全上海乃至波及全国的疫情风暴开端。新一波疫情来势之猛，范围之大，时间之长，远超预期。小区封控，企业停工，工厂停产，偌大一个国际大都市，突然被摁下了暂停键。截至2022年4月22日，上海已累计确诊39643人次。
持续突发的上海疫情，以及频发的社区传播，让我们开始审视人与社区、建筑、公共空间的关系。身为建筑从业者我们开始反思：这一切的快速传播与建筑是否有关联？在建筑设计时，有哪些需要特别注意的地方？
后疫情时代，我们需要怎样的健康社区？
01.
奥密克戎病毒传播途径
©️sharpe health news
此次上海疫情爆发是因为新冠病毒变异株奥密克戎。其感染的病例间代间距平均为3天，比德尔塔变异株的4天左右进一步缩短；传播能力更强，约为德尔塔的2倍。奥密克戎感染症状不典型，传播过程更为隐蔽。病例分型主要以轻型、普通型为主，症状相对较轻，患者影像学改变不典型。
病毒的传播途径大体可分为以下两种。
01/呼吸道飞沫传播
感染者通过打喷嚏、咳嗽或交谈，在空气中释放带病毒的微粒，也就是飞沫或气溶胶，被其他人近距离吸入后，就有可能感染。
02/接触传播
带病毒的微粒经过飘浮后，沉降于物体表面，经过较长时间的潜伏后，被健康人群无意中触碰到，如果再接触了鼻腔、口腔或者眼睛结膜等黏膜，病毒就容易入侵人体，从而造成感染。
02.
上海疫情社区传播场景
因病毒的传播性增强，病毒传播场景也越发多样。之前主要通过与病源近距离会面感染，而现在不同时间出现在同一空间，亦有可能被感染。新冠病毒社区传播主要有以下场景：人员近距离接触传播，物资配送传播，建筑共用管井传播。
向下滑动查看传播方式示意©️网络
01/人员近距离接触传播
社区封闭，未及时发现并隔离或转运的新冠病毒携带者与健康居民同处一个社区、一个楼栋，因频繁、聚集的核酸检测、物资领取，在楼梯电梯等相对狭小的室内空间上下楼的过程中、核酸检测脱去口罩进行采样的过程均存在明显的传播和感染风险。
02/物资配送传播
在未知情况下处理携带病毒微粒的物资的过程存在传播风险。
03/建筑共用井道传播
因住宅建筑楼型户型不合理，出现上下住户共用一个狭小的内天井进行厨房、卫生间通风；厨房卫生间共用排烟井、排气井；以及同一楼层部分房间窗户相对、通风不畅，都带来交叉感染风险。
03.
上海疫情之下，
健康社区设计应对策略
作为建筑设计从业者，在进行住区规划设计及社区更新时，需要从传播途径和传播场景好好思考一下，如何从工程设计入手，来切断病毒的传染通道。针对以上风险点，从建筑、暖通、给排水三个角度分析健康社区设计的应对策略。
建筑设计策略
社区规划时，需额外注意社区的风环境、内部公共区域、社区内车、行人等动线设计，以及建筑楼型户型的设计思考。
# 关注社区风环境
在住宅规划时需考虑当地的风向概率分布，一方面住宅的设置要预留出通风廊道，保障社区通风顺畅；一方面将垃圾站、公共卫生间、以及有可能带来感染风险的社区卫生站设置在主导风向的下风向位置。
# 关注物流流线
物流流线的住区入口处宜预留车辆和物资消杀场地，可结合住区商业服务网点物流通道设计，做到平疫结合。车辆出入设室外消毒液喷洒消杀，对于物资，有条件时疫情封闭管理中可设消毒间，设紫外线灯，进行紫外线照射及消毒液消杀。用以保障进入社区的车辆、物资无病毒携带。

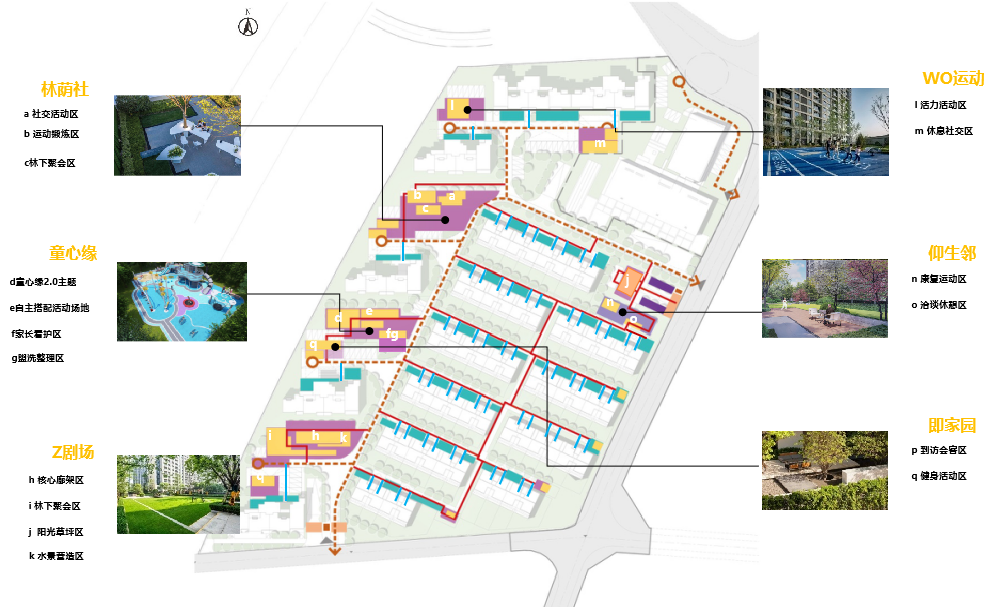

# 关注社区广场、老年人及儿童活动场地及社区服务中心的设计
社区广场、老年人及儿童活动场地作为社区的社区中的集散场地、疫情时核酸检测场地，宜相对完整、独立，不宜沿某栋或某几栋住宅贴临设置。社区服务中心宜靠近活动场地设置，且相对独立，当其贴临住宅或位于住宅楼下时，不宜作为核酸检测点。
# 关注楼型户型设计
a. 减少暗楼梯间的设置，楼梯间靠外墙设置，设置开窗或开敞，保障楼梯间内的空气流通；
b. 减少内天井的使用，内天井常年自然通风不畅、光照不充分，多楼层厨房、卫生间均向内天井排风，内天井卫生质量差；
c. 减少暗卫的设置，避免因卫生间排风井带来的上下楼层交叉感染；
d. 控制相邻两户的开窗间距，避免两户之间存在开窗相对、且间距距离过小的房间，带来交叉感染风险。
暖通设计策略
针对奥密克戎病毒极易通过气溶胶传染的特点，在建筑暖通专业设计时，需要仔细考虑如何切断病毒传染的通道，降低感染风险。
# 住宅公共空间通风设计的加强
通风设计包含自然通风与机械通风两个方面。住宅公共区域主要包括：入户大堂、电梯、楼梯、非首层电梯厅、公共走道等区域。这些区域从降低病毒气溶胶浓度、防止住户在公区交叉感染的角度出发，在建筑方案设计中就应该尽量设计成可自然通风的形式。

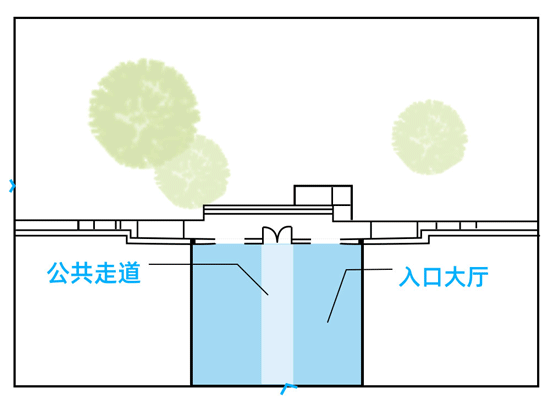

△入口大堂、电梯厅和室内公共走道等公共空间，有2 个以上的空间具备自然通风的条件。
对于南方入户大堂采用穿堂风设计或者采用两层挑高设计，加大入户大堂的自然通风。对于北方封闭的入户大堂，可以采用两层挑高设计同时在外窗上设置冬季加强通风用的自然通风器。

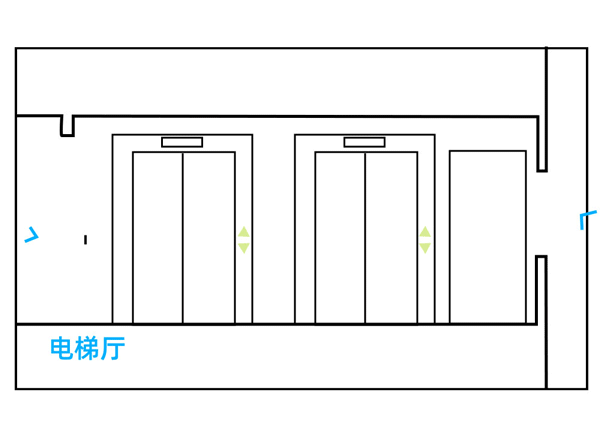

对于楼梯间，应尽量靠外墙设置，不要设置成暗楼梯间；同时每层设置一定面积的可开启外窗。可开启外窗平时自然通风用满足卫生及防疫要求，火灾时自然通风用满足防烟要求。对于电梯密闭轿厢也应该考虑通风措施，例如可以在电梯轿厢下侧及顶部设置一些穿孔板，利用轿厢自身动力加强内部空气对流流动，同时针对电梯井道设置机械通风系统来加强通风。对于非首层电梯厅及公共走道，同样要求在建筑方案设计之初就考虑自然通风。如果无法做到自然通风，在条件允许下应考虑设置一些机械通风措施来加强通风。
# 住宅套内空间通风设计的提升
对于住宅户内空间，现有的住宅建筑设计的几种楼型：“塔式楼型“与“板式楼型”。塔式楼型相比板式楼型户内通风效果要差一些，所以建议更多的采用板式楼型，同时户型设置为南北贯通的穿堂户型来加强自然通风。户内区域有两个空间比较特殊：厨房与卫生间。原本住宅楼上下楼层的户之间是没有直接联系的。但是对于病毒气溶胶传播来说，厨房与卫生间上下楼层户是有连通关系的。厨房有共用烟道，卫生间有共用排气道，排污立管，排污通气立管。这些管道井都可以传播病毒气溶胶。

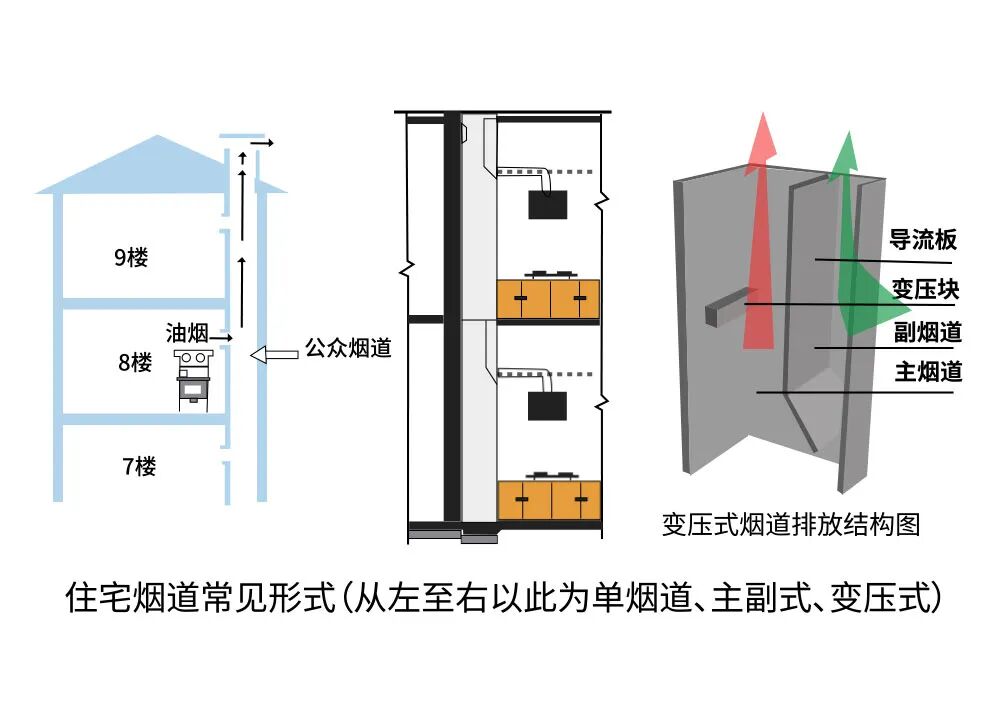

厨房共用烟道立管在现有住宅楼中无法避免，同时现有建筑设置排油烟的方式有两种：① 每户设置脱排油烟机加屋顶无动力风帽；② 每户设置脱排油烟机加屋顶排风百叶两种方式。无论哪种方式油烟井道相对厨房处于正压状态，就存在病毒通过烟井跨楼层传播的可能。详见下图住宅烟道常见形式：
针对现状可采取哪些措施改进设计以满足防疫要求？本文提供两种建议：① 将屋顶无动力风帽或排风百叶改为强排风机，将原烟道中正压的现状改为负压的现状，降低烟道中气溶胶传播风险；② 在烟道与每层水平管连接处设置与脱排油烟机联动启闭的电动密闭风阀。
对于卫生间，首先设置机械通风不是强制要求，基本上住宅明卫在设计时是采用自然通风方式。自然通风很难保障通风效果，特别是对于卫生间这种存在其他原因（排污管道上下串接）易产生病毒气溶胶聚集的情况下，建议改进现有住宅卫生间通风设计要求：① 规范强制要求住宅卫生间设置机械通风系统。通风换气量取10次/h换气次数与120m3/h·间的较大值；② 在设置机械排风的前提下，排风采用集中立管排风方式将污浊空气高空排放。排风共用立管采用共用烟道处理方式，在屋顶设置强排风机保持排风立管负压，同时每层水平管道与立管连接处的水平管道上设置与卫生间排气扇联动启闭的电动密闭风阀；③ 卫生间排气扇采用带光催化型空气净化装置排气扇，对排风进行杀菌灭毒处理。
给排水设计策略

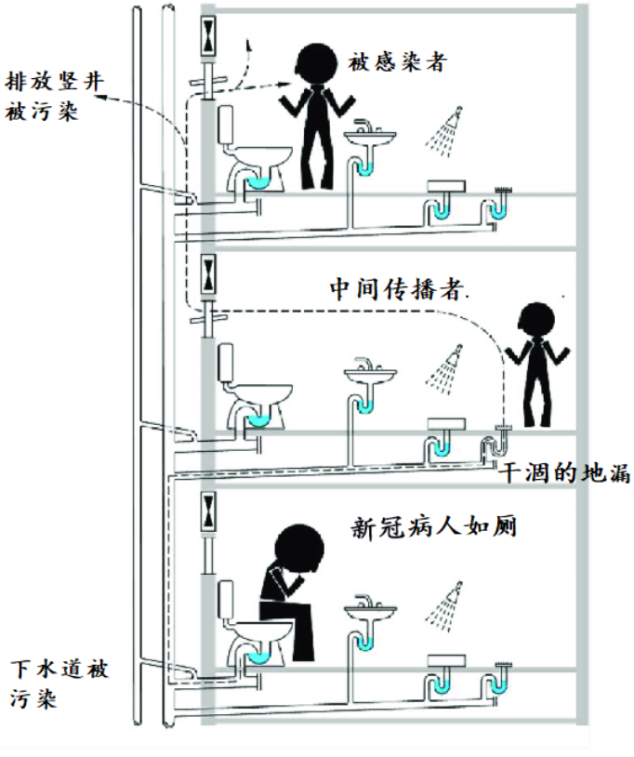

给水和排水管道贯穿于各家各户，将楼栋的楼上楼下、以及整个社区都联系成了一个整体。因此一旦给排水管道系统出现问题，当社区内出现新冠感染者时，整个社区就会暴露在风险之下。做好健康社区的给排水系统的防护，也成了必要之举。
# 保证排水管系的水封措施

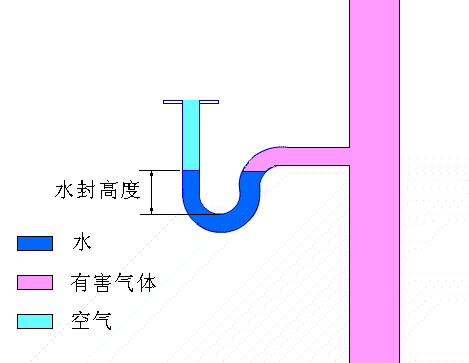

每栋大楼均设置有排污管道，用来收集和排走所有住户的生活污水。一般污水管会设计有P型或S型存水弯，通过水封来防止污水管的臭味和昆虫进入家中，但存水弯要保证有足够的水封高度才能实现隔绝功能（国家规范要求水封高度不得小于50mm），如果水位过低功能就会失效。此外，一般马桶、菜盆、手盆等洁具的排水管也会设计有S弯来实现水封功能。
a. 构造内无存水弯的卫生器具或无水封的地漏及其他设备的排水口或排水沟的排水口，与生活污水管道或其他可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯；
b. 水封装置的水封深度不得小于50mm，严禁采用活动机械活瓣替代水封，严禁采用钟式结构地漏；
c. 做好立管的通气措施，防止管道排水时形成负压，从而破坏器具水封；
d. 在设计上应提倡不常排水的区域不设地漏，比如住宅的厨房、住宅卫生间的干区。
# 二次供水系统设置水质在线监测设备
在生活给水系统上，由水厂输送到各个小区后的二次加压供水，经常是有水箱作为媒介的。生活水箱是需要定时清理消毒的，而清扫时间间隔过长、消毒时间不足、清理人员的操作专业性等等原因，有可能导致水箱出水不能保证水质安全，存在微生物滋生的情况。为了保障使用终端的用水安全，建议在新建、改建的二次供水泵房设置紫外线消毒设备和水质在线检测设备，对浊度、PH值及余氯实施检测。
04.
居家防疫小贴士
除以上设计专业的注意事项外，普通民众居家防疫同样有一些可操作措施。
01. 卧室及客餐厅：一定要经常性开窗通风，通风的本质就是稀释降低气溶胶的浓度。
02. 厨房：对于集中烟道的厨房，建议在楼栋出现阳性感染者时，脱排油烟机24小时低速运行，同时厨房外窗开启，加大通风。厨房门关闭。
03. 卫生间：如设置了天花排气扇，建议24小时开启；同时开启卫生间外窗，加大通风。卫生间门关闭。
04. 自然通风口：注意内天井或楼栋凹槽外开窗应关闭。
05. 建筑公共区域：大堂、电梯厅、电梯，走道内降低停留时间，上述区域有外窗的，打开所有外窗加强通风。
06.淋浴区及地漏：淋浴区地漏应及时 维护检修与疏通；不使用的地漏应及时封堵。
07. 水封：卫生间设备设施的水封应保证有效，地漏和其它用器的水封应每天注水；洗手盆与洗菜池拔开盆塞放水后应用细水流充满水封；座便器盖板冲水时保持闭合。
08. 补风：为防止破坏水封吸入有害废气，密封性较好的厨房与卫生间开启排风设施时，同时采取打开外窗的补风措施。
结 语
上海疫情的突然爆发，让大家对建筑环境、公共管道系统的控制上有了全新的认识。在未来的设计创作探索思考中，让我们把“健康”二字深刻加入到我国当前的“适用、经济、绿色、美观”的八字建筑设计方针中，把健康的设计理念深入到建筑的设计与管理中，不断总结并优化，总结工程经验，真正的贯彻“以人为本”的精神，引领与开拓新时代下的健康的、防疫的、绿色的建筑设计。
部分图片来源：网络
©版权归品览所有
未经授权请勿转载
