图书馆承载着知识与文化交流的使命，公共图书馆是城市文化的重要组成部分。

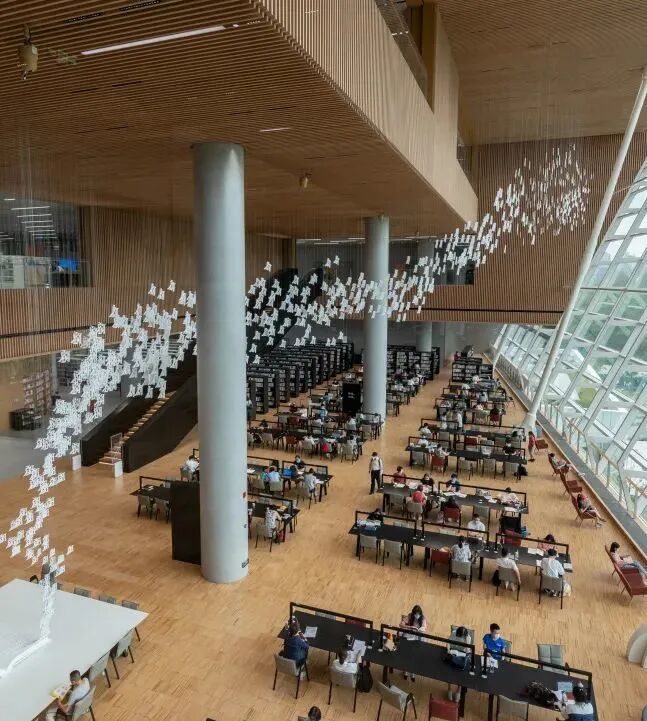

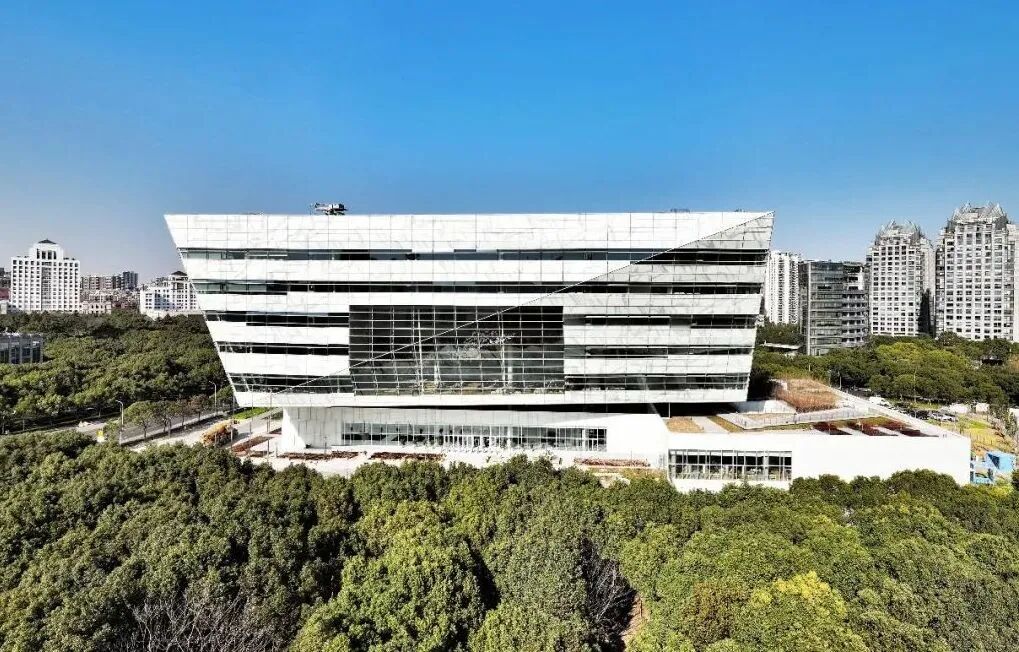

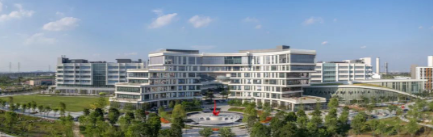

近日，坐落于上海浦东行政文化中心的上海图书馆东馆正式开馆。建筑取意太湖石，坐落在城市森林中，气质沉稳，颇具书香气息，凸显中华文化美学。亲近、开放的公共空间设计使阅读更具魅力，让读者在知识的宝库中感受建筑、艺术、文化的交融。

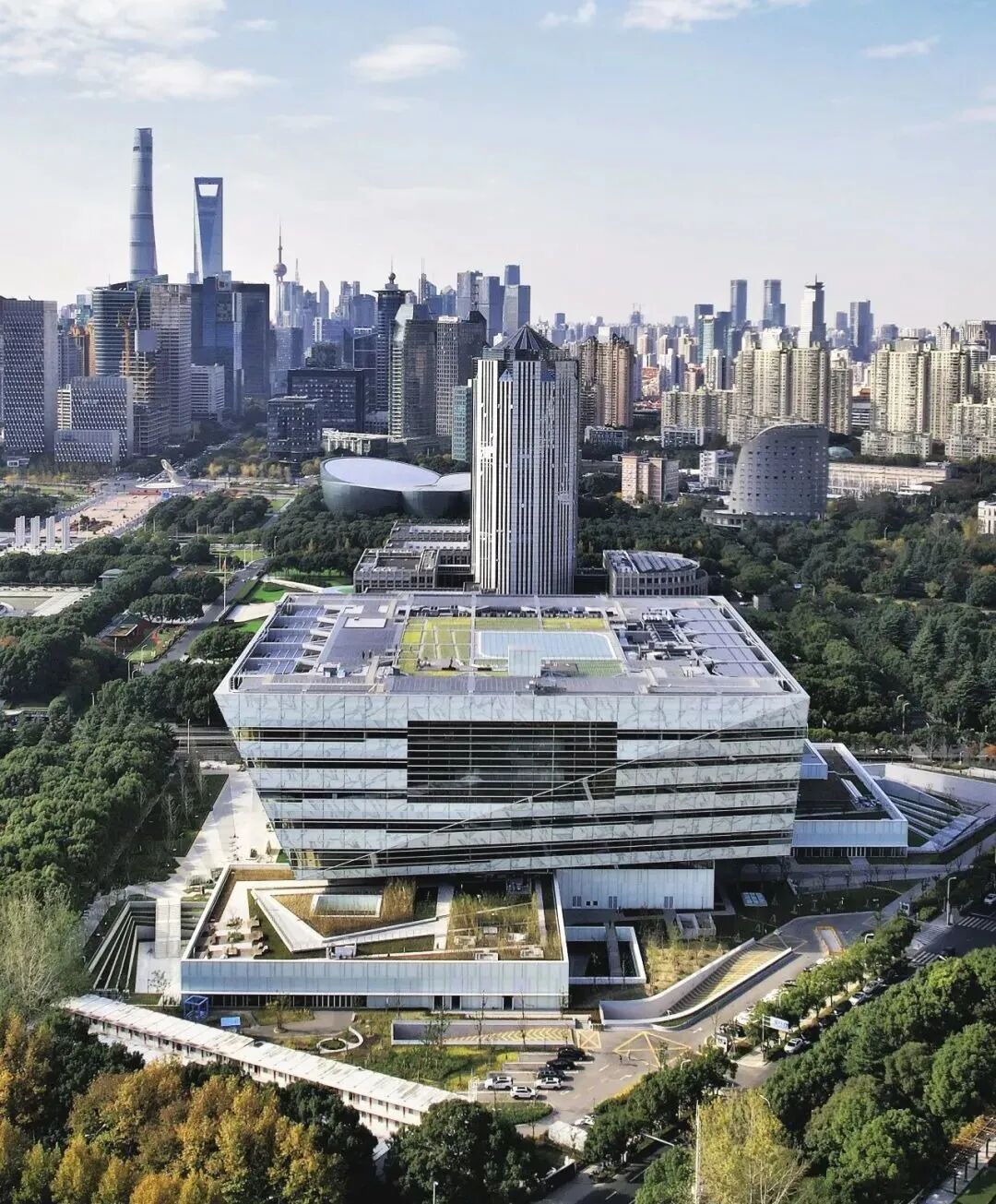

上海图书馆东馆占地面积3.95万平方米，建筑面积达11.5万平方米，建筑高度50米，涵盖地上7层和地下2层。奥雅纳为项目提供消防安全设计咨询服务。

大体量“都市书房”

城市文化新地标

上海图书馆东馆是国内单体建筑面积最大的图书馆，拥有近6000个座位，读者年接待量可达400万人次。这座具备文化讲座、学术活动、书籍借阅、多媒体服务等复合功能的图书馆，俨然成为新的城市文化地标，提升了上海的都市文化形象。

孙晓乾

奥雅纳中国区消防、

风险与韧性业务负责人

对于大体量建筑而言，消防安全至关重要。在上海图书馆东馆项目中，我们发挥消防领域的专业所长，创造性地提出了异形中庭“分段排烟”设计，利用数字化技术进行排烟场景化模拟和验证，在团队的密切合作和周详考量之下，实现了安全性与效率兼顾的消防工程方案。

创新设计

融合消防安全与建筑功能

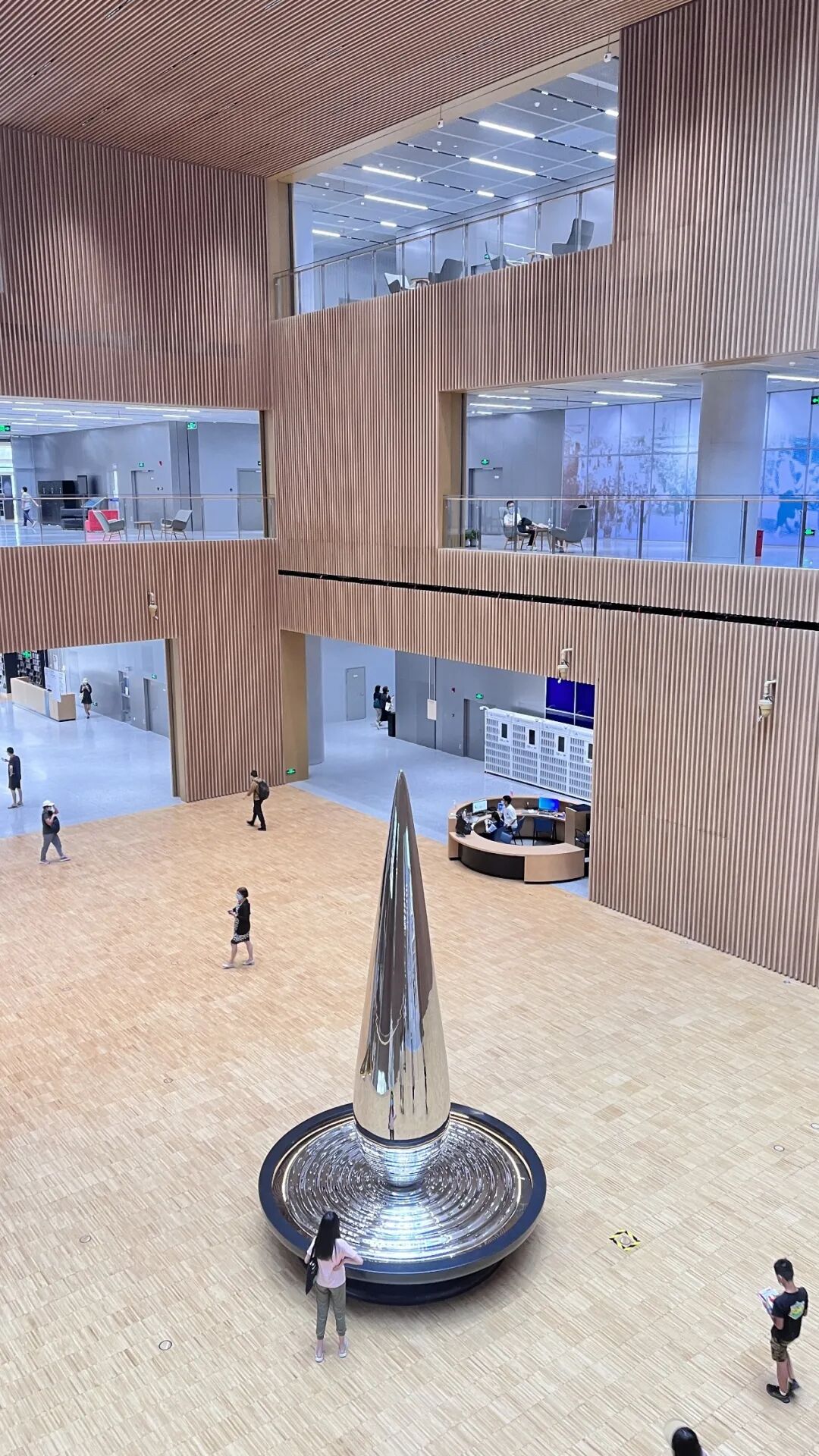

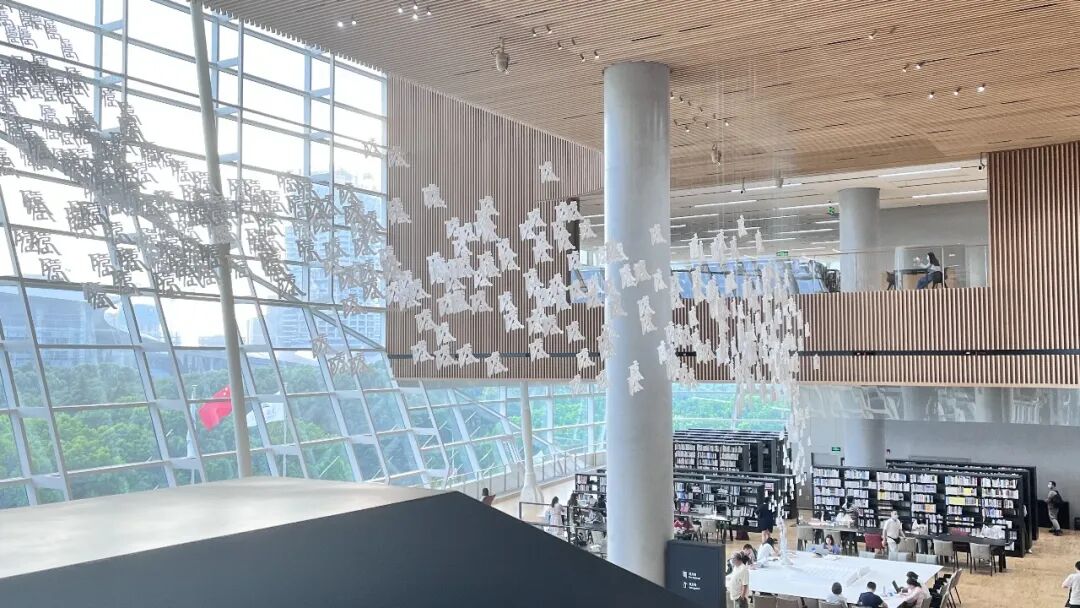

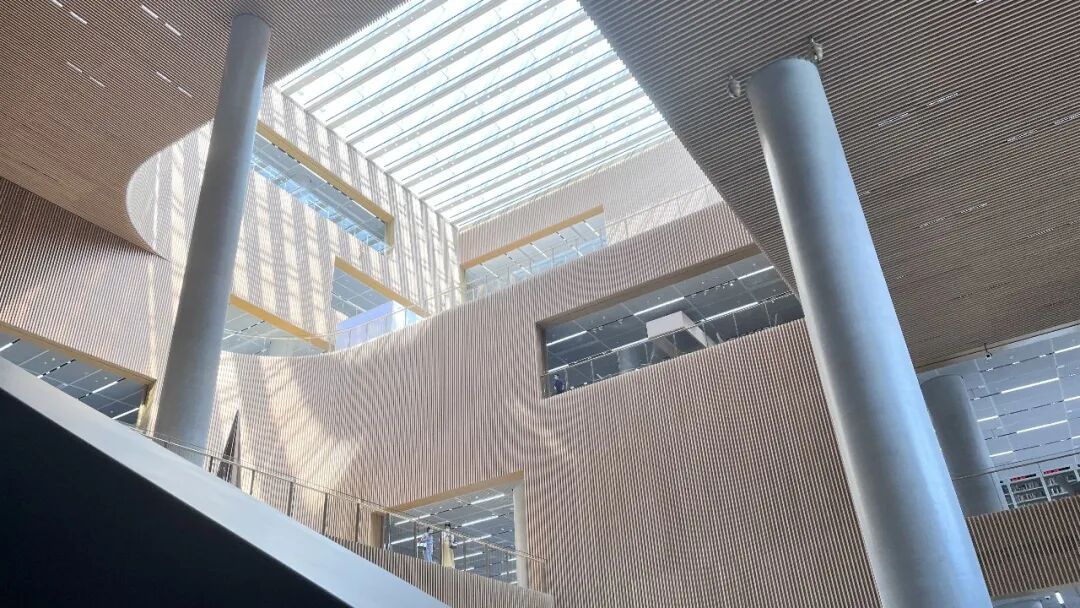

位于建筑中央的图书馆中庭贯穿一层至七层，顶部设有采光天窗。由南面主入口进入，豁然开朗的图书馆大厅便可让人感受到整个建筑恢弘壮丽的空间特点。

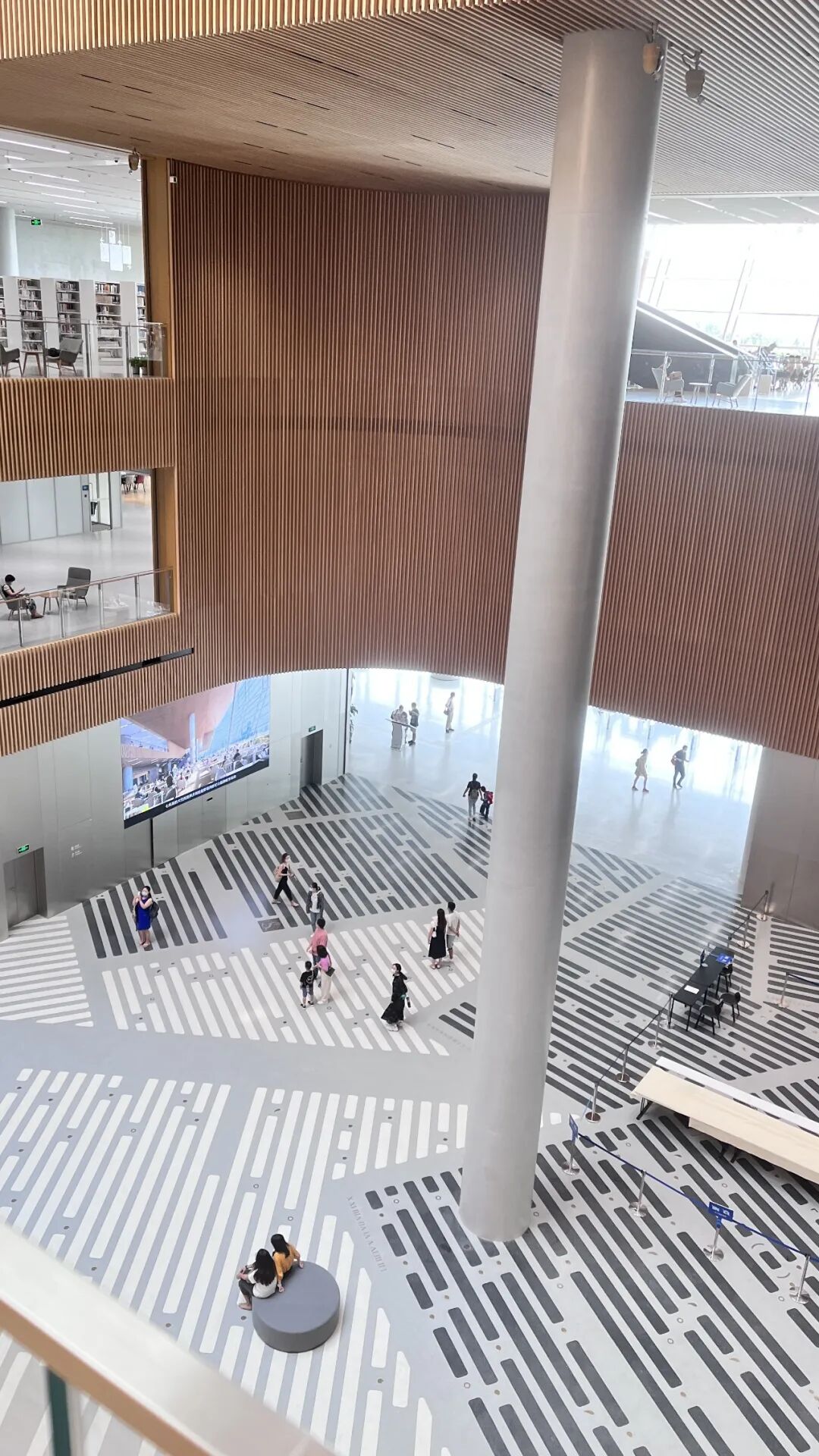

中庭内部有楼板的区域包含首层、三层和五层。其中，首层作为一个高辨识度的交通空间，引导人流由底层向上部阅读空间过渡。

在体量如此巨大的竖向连续空间中，奥雅纳针对建筑空间特点和各层平面功能分布，提供消防设计咨询服务。

亮点1：

“两段排烟”设计方法解决异型中庭空间排烟设计难题

与传统中庭楼板开洞位置层层对应、呈直筒形的空间形态不同，在本项目48米高的中庭内，三层顶板和五层顶板的楼板开洞位置不相交叠，呈现出错位的空间布置。

项目非直筒形的空间造型，使得在中庭空间顶部设置机械排烟的传统模式不能起到有效排烟的作用。

奥雅纳消防团队考量项目中庭高大空间及其特殊的建筑形态，结合火灾烟气运动规律和火灾动力学特征，提出了创新性的“中庭分段排烟”的设计方法。

我们结合分析中庭内部不同空间和烟气流动规律，在中庭下段和上段分别设计了一套独立的机械排烟系统。通过在两段间设置虚拟的竖向防烟分隔，并辅助FDS排烟仿真模拟确定上、下段的排烟风量和排烟风口布置，方案达到了最优化、最高效的排烟效果。

我们结合规范要求，辅以多场景FDS排烟仿真模拟，验证了分段排烟的设计方案可以实现不同火灾场景下的有效排烟。

滑动查看更多

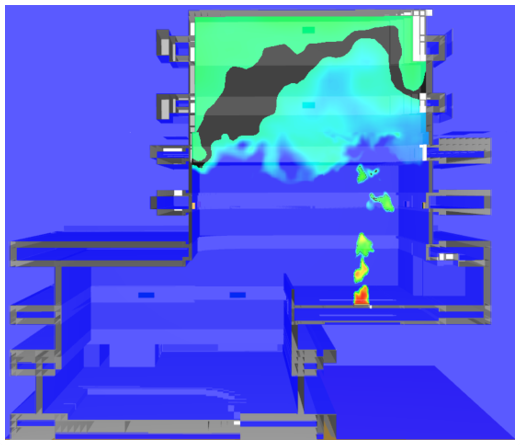

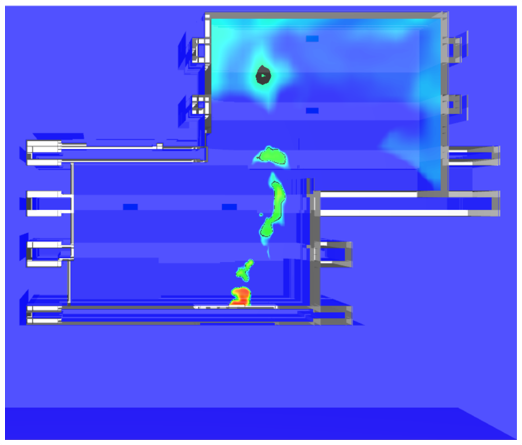

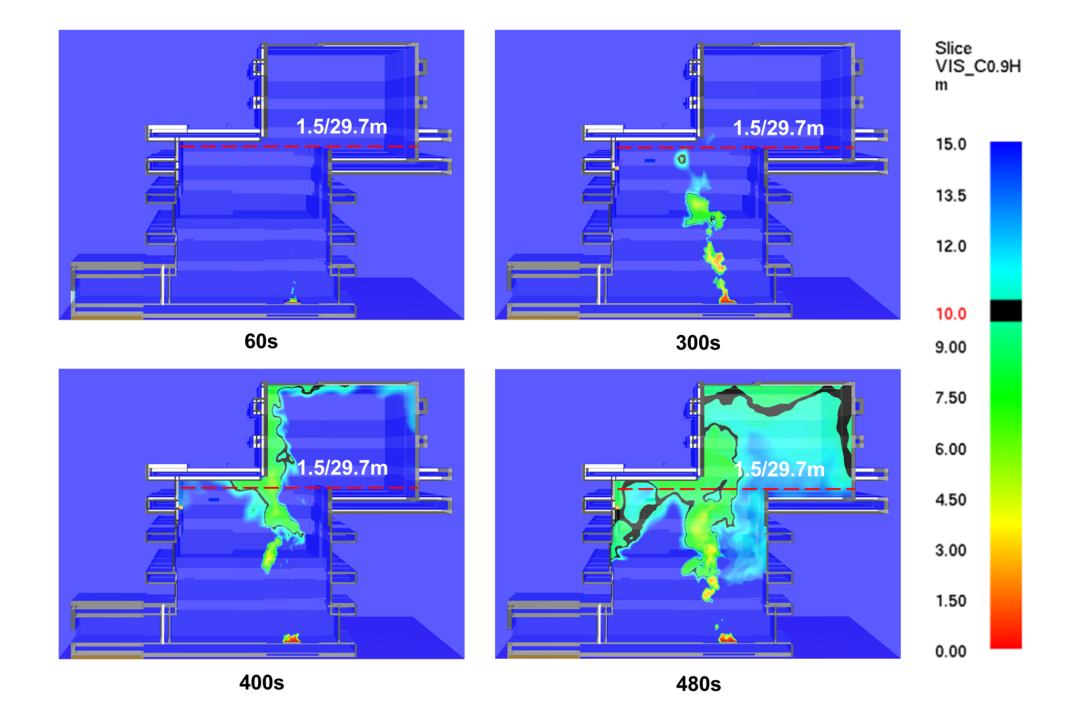

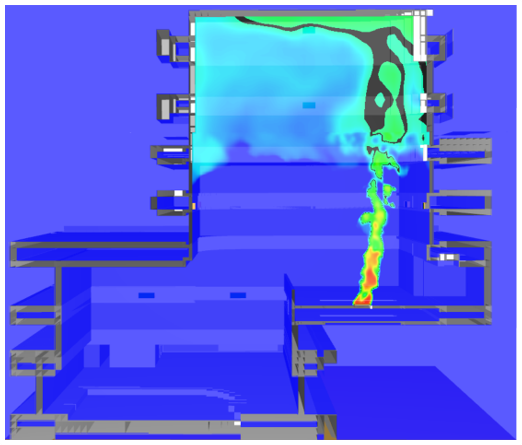

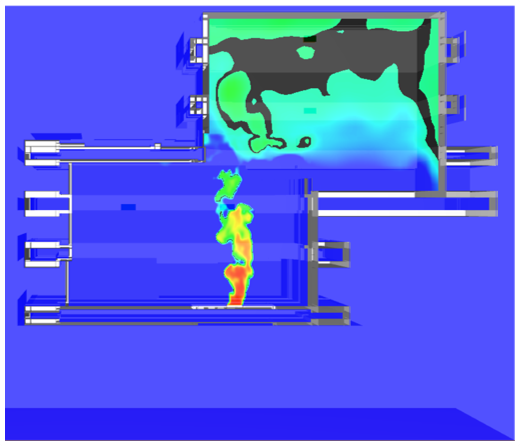

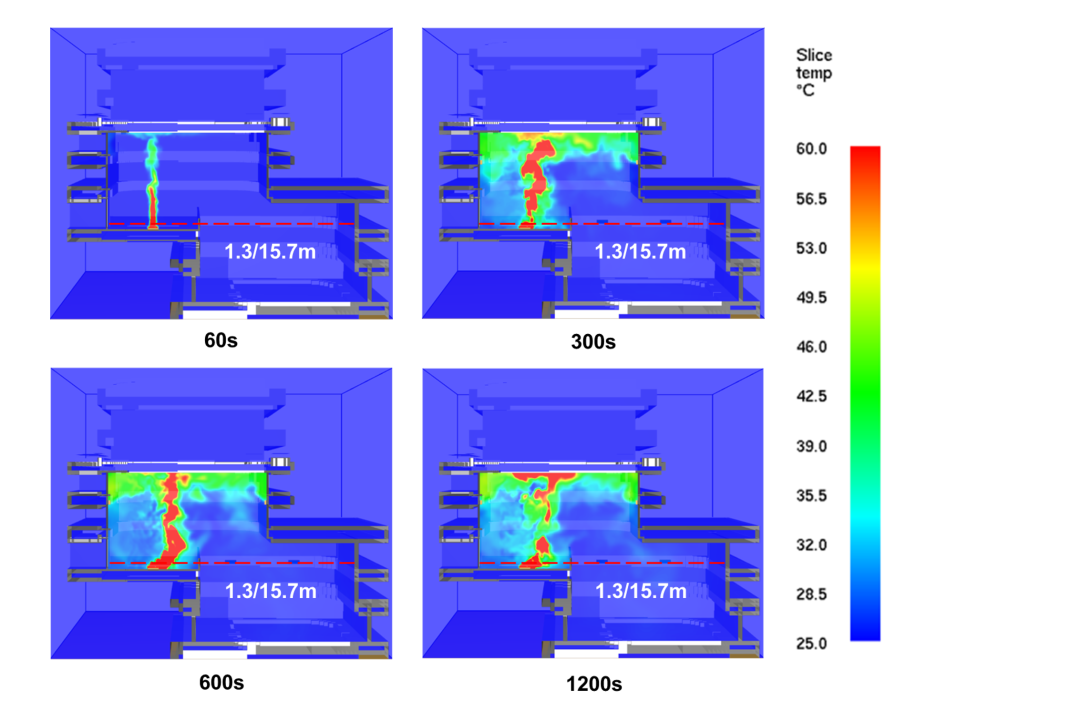

▲ 多场景FDS排烟仿真模拟

亮点2：

场景化排烟设计融合设备节能和排烟效率

异形中庭空间的排烟量设计是规范设计的盲区。依据传统规则形状中庭的排烟计算方法，则会需要近80万m³/h的排烟量，且需要在屋顶设置大量的排烟风机和排烟口。

然而，受制于不规则空间内楼板和墙面对气流的阻挡，即使设置大排烟量亦不能形成有效排烟。此外，巨大排烟量将形成空间负压，会对排烟效果和首层外门的开启造成不利影响。

通过考虑首层、三层平台和五层平台不同位置的火灾场景工况，我们在两段排烟技术下，制定了针对不同场景的排烟启动策略。当低区火灾探测器探测到中庭首层或三层发生火灾，则启动二层和四层的排烟风机；若烟气上升至五层及以上，则相继联动启动高区的排烟系统；当火灾探测器探测到中庭高区层着火，则仅启动高区层的排烟系统。

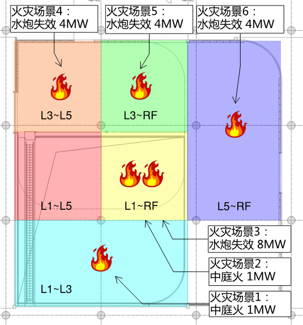

▲ 6种火灾场景分析图

滑动查看更多

▲ 不同场景下排烟风机启动优化分析

▲ 不同场景下的排烟风机启动优化分析

奥雅纳通过理论计算和计算机仿真模拟试算，将两段排烟的总排烟降至约40万m³/h，并通过首层设置的外门进行自然补风，形成有效的排烟气流组织。这种优化设计在保障安全度的同时，通过场景化的排烟风机启动策略很好地遵循了烟气运动的动力学规律，大大提升了排烟效率，实现消防安全和节能增效的结合。
