有入行三年左右的小伙伴，对后期深化什么都懂一点，但却什么都不精！现在想深化自己的专业能力，怎么才能提高自己的施工图品质呢？
也有是设计界的职场老司机，工作很多年，项目经验一大堆，但还是会被到施工落地阶段的施工图纸搞得头痛欲裂。那么如何才能画出一套又好有的高效落地的施工图纸呢？
首先我们要明白绘制一套施工图的主要目的是什么？
是为了根据前期主案与甲方确定好的设计方案，选择恰当的工艺构造去精准的表达设计内容，便于项目的对接、协调、管理、实施等工作！
然后我们要明白，什么样的施工图纸才算是高品质的呢？
我们从主要从制图规范、精准程度、思考深度、图面表达4个方面去评判一套施工图纸的品质高低。
制图规范
根据国内目前的行业情况，并没有具体的室内制图规范要求，我们都清楚室内设计是建筑设计的延伸。
因此更多的是行业的头部的成熟企业在建筑设计制图规范的基础上，结合室内设计的行业特点制定出的室内设计制图标准和规范。
一套成熟且完整的室内制图标准和规范，蕴含着涉及前期的工作内容分析原则、图纸表达逻辑、设计落地管控方式、制图效率等思考方式。
同样一套成熟的制图规范，也会有相应的配套资源，辅助绘制施工图过程中的高效和品质，包含：范式模板图纸、绘图环境、设计资料管理文件夹、通用节点库、以及一些动态图块等等。
图面表达
分别从完整度、清晰度、美观度3个角度看待一套施工图纸的内容的品质，是否兼具了图面形式的美观性。
具体来讲，绘制施工图时，内容表达是否完整，图例选用是否合适，比例和标注是否清晰。
是否区分线型，是否选用易于识别认同度高的填充图案，图纸排版有没有工整对齐、疏密得宜、比例恰当、逻辑清晰等等。

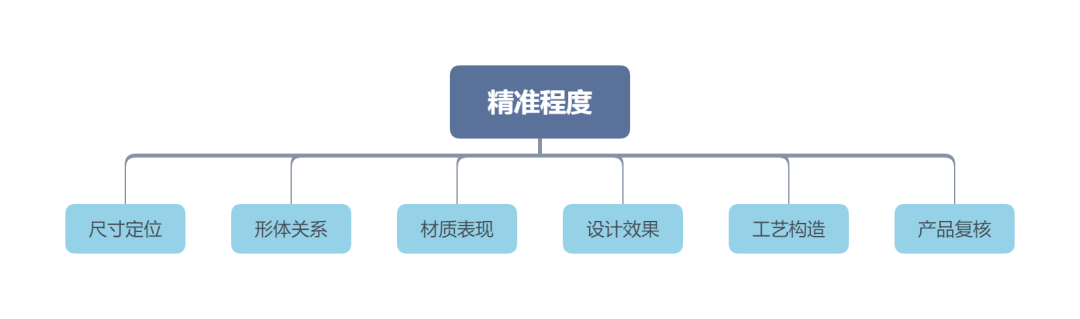

精准程度
一套完整的施工图纸的内容表达的精准度。通俗一点是不是要把图画对画好。
比如说：标注的尺寸是否正确，隔墙的尺寸定位是否精准，能否便于施工现场尺寸放样。设计造型的形体关系是否表达清楚，形体与形体之间的前后关系是否明确，便不便于工人的识别。
根据设计进行的基层结构及工艺的考虑是否恰当。设计物料表中相关物料产品的规格有没有提前复核，避免后期施工落地阶段比例不当、安装不了、效果差等问题。

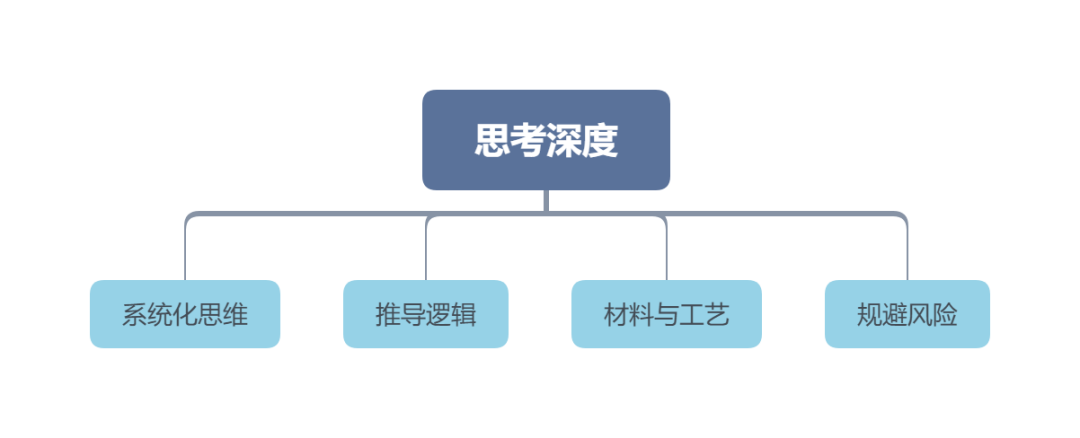

思考深度
一个好的设计项目落地，少不了好的设计理念和设计推导逻辑。但一个设计方案的落地效果，影响的因素就太多了。
一个深化设计师的思考深度，基于扎实的材料、工艺、规范、等技术功底，从设计需求到一套可以落地实施的施工图纸，系统化全方位的考虑协调，缜密的逻辑推导工艺的构造。
比如说：在对一个项目的深化设计时，是否兼顾到了涉及相关法规条例的要求，施工落地阶段的难易程度，难得如何最大程度实现，简单的如何以最高性价比实现。
现场表现效果，后期使用的维护成本、使用率、耐用度，细节收口处理，有没有利用好材料的特性，是否提前预估一些风险，通过一些材料特性和工艺做法流程去规避等等。
好了，我们明白了具体的评判一套施工图品质的标准，是不是就知道了努力的方向了。
但光知道一套高品质施工图的标准有什么用？
如何快速学会？
如何画出深度？
如何又好又快？
带着淡淡的忧伤陷入了深深的思考！！！
小伙伴们，彩蛋来了！
dop线上L2施工图特训营快开营了，这是一个针对有一定设计工作经验的小伙伴们单独开设的进阶班。
在L2特训营里我们将从制图规范、精准程度、思考深度、图面表达等综合角度出发，结合具体的项目案例，去讲透一个个项目难题。搞明白深化设计过程中的底层逻辑是什么，用地道的设计深化思维去剖析设计落地过程中的那些痛点，疑难杂症。
△扫码解决施工图标准问题
30天
录播+直播授课
视频可以永久观看
1对1全程辅导
实战练习
24小时闪电答疑
教会你施工图画法知识的方法论
教你为什么这样画？
而不是简简单单的教你怎么画~

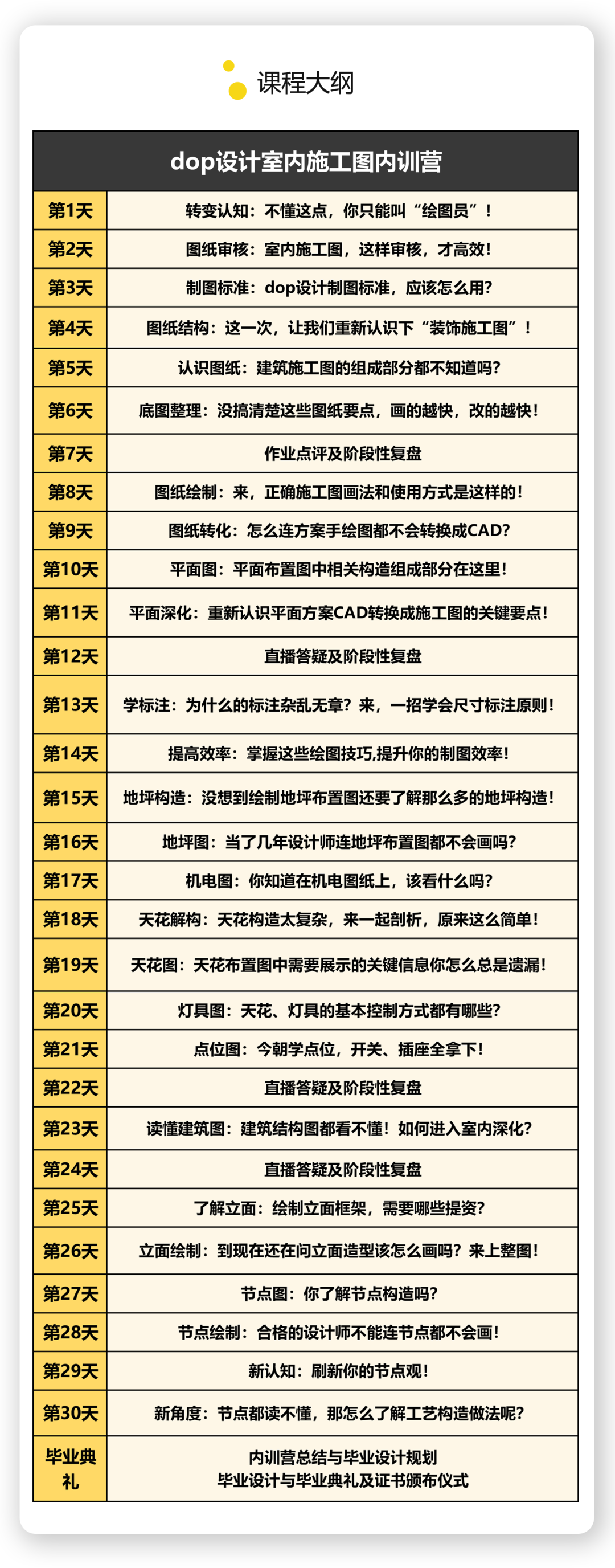

△课程大纲
