对于当下的建筑装饰行业从业者来说，消防审查是越来越严格，
尤其是对于以公装项目为主的室内设计师而言，几乎主流公建类型项目都要求吊顶部位装修材料的燃烧性能等级能达到A级才能通过图审和验收。
△单层、多层民用建筑装饰材料防火等级要求△
抛开“乳胶漆”变"无机涂料“的这种”操作技巧“外，本期内容，我们分享一些常见的A级全龙骨吊顶的节点做法，供各位设计师读者参考。
1、全龙骨带风口跌级吊顶构造
↑ 先确定饰面信息和完成面尺寸
↑ 倒推出双层石膏板
↑ 标出开孔尺寸，调入风口图块
↑ 放上灯带、白铁皮 画出阳角条和阻燃板基层

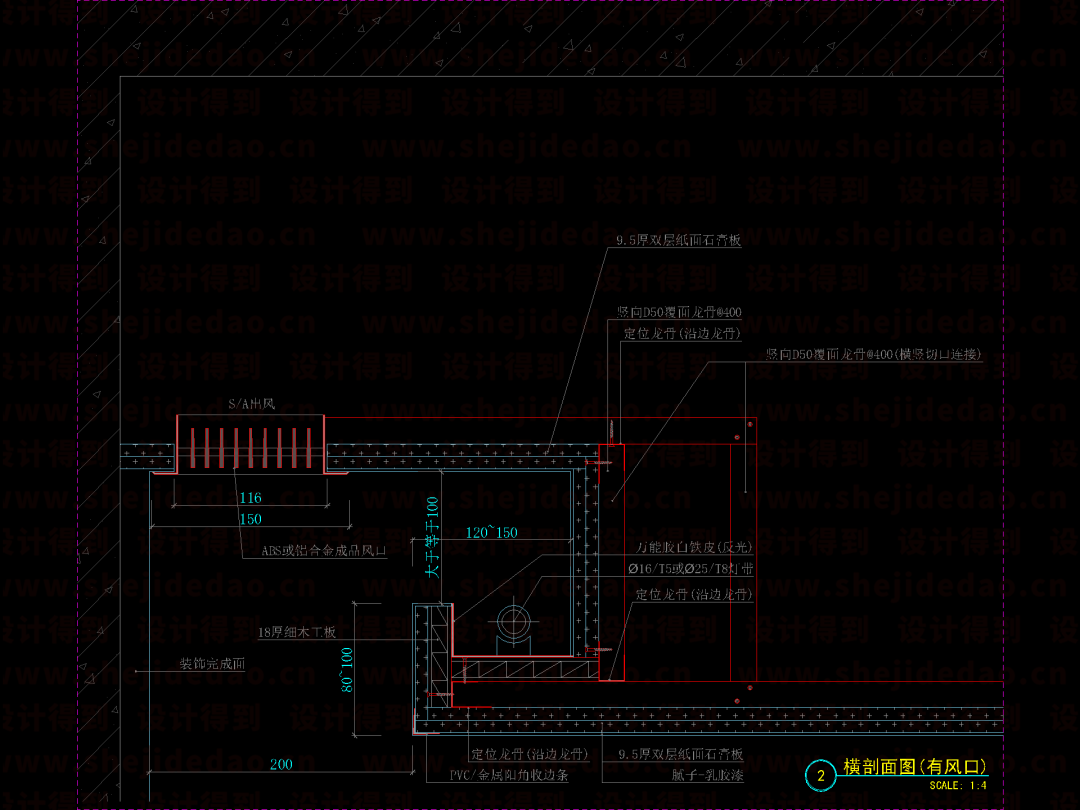

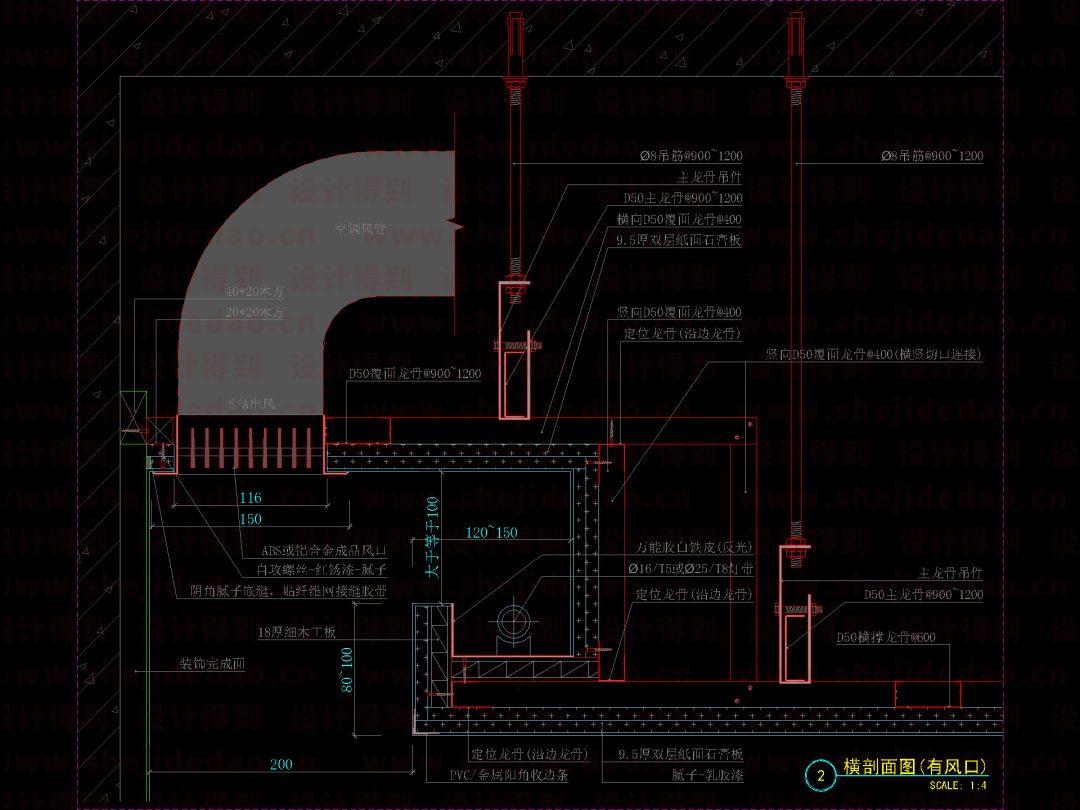

↑ 推出全轻钢龙骨吊顶基层
ps：灯带下板子也可采用石膏板

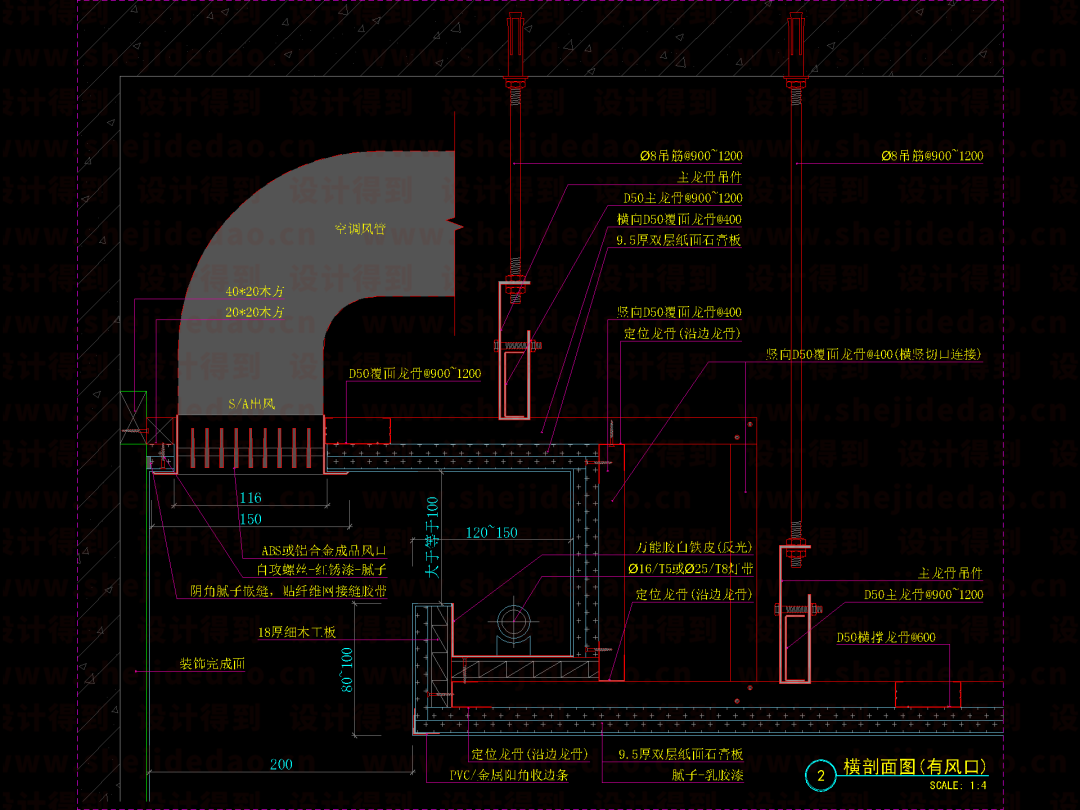

↑ 深化风口位置
局部采用木方或者轻钢龙骨边龙骨来编制垫片

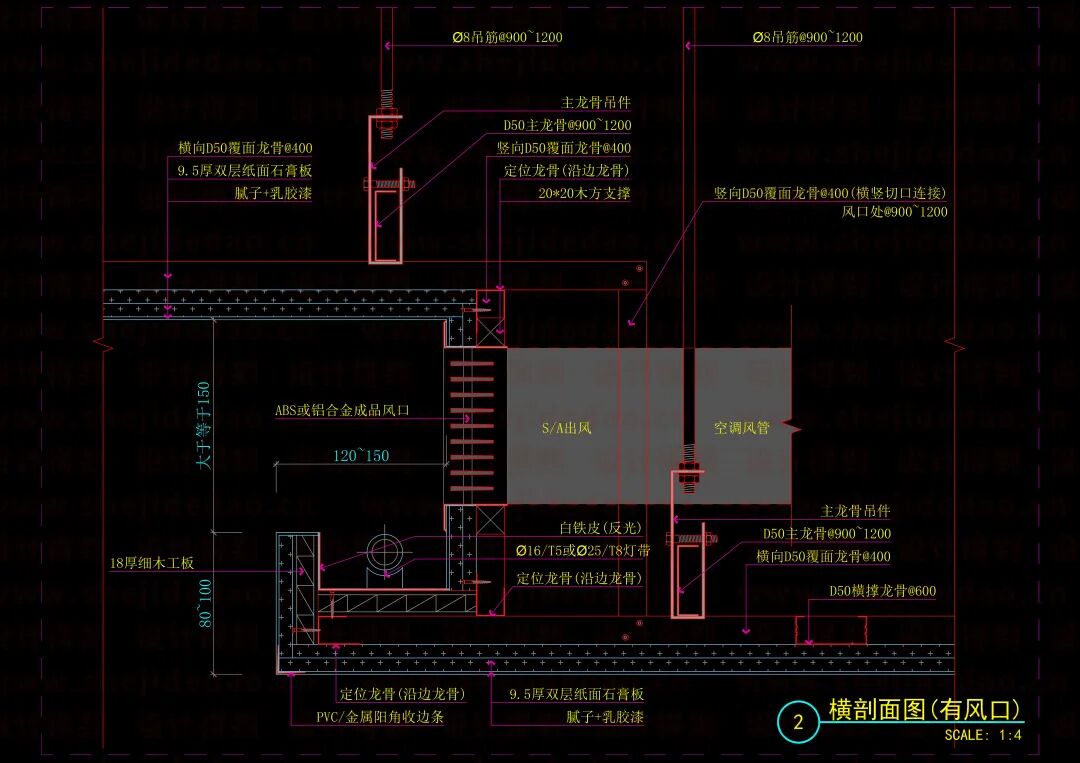

↑ 调入大吊主龙骨 加上风管图块

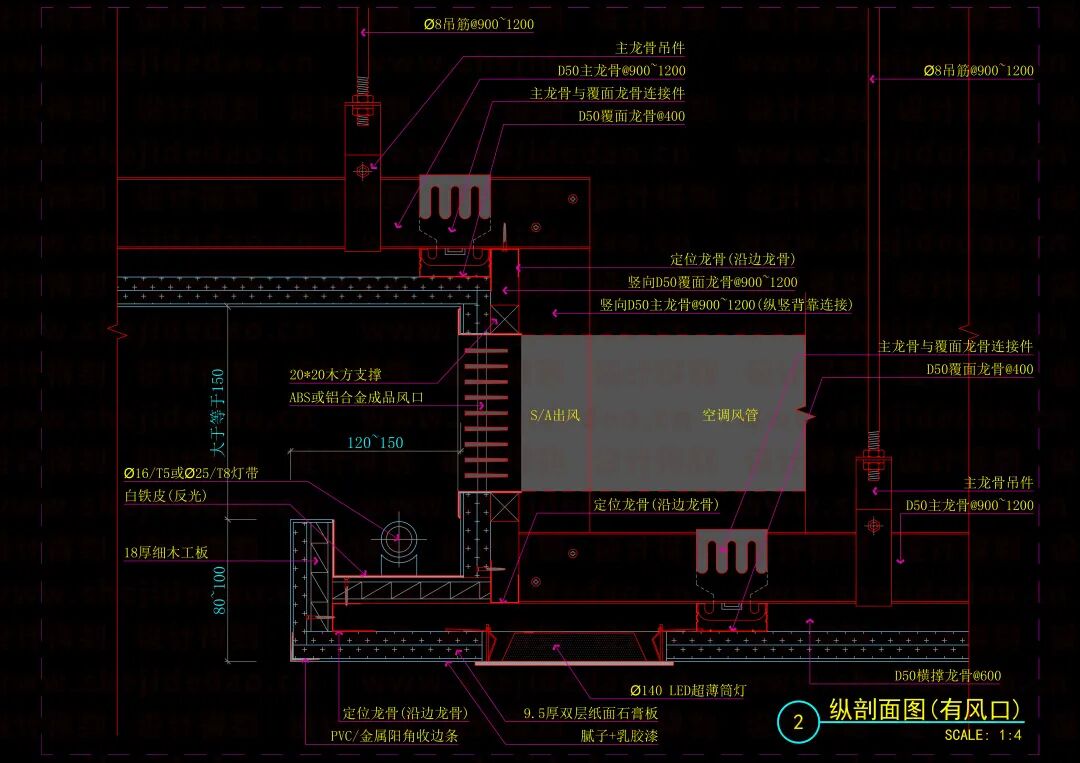

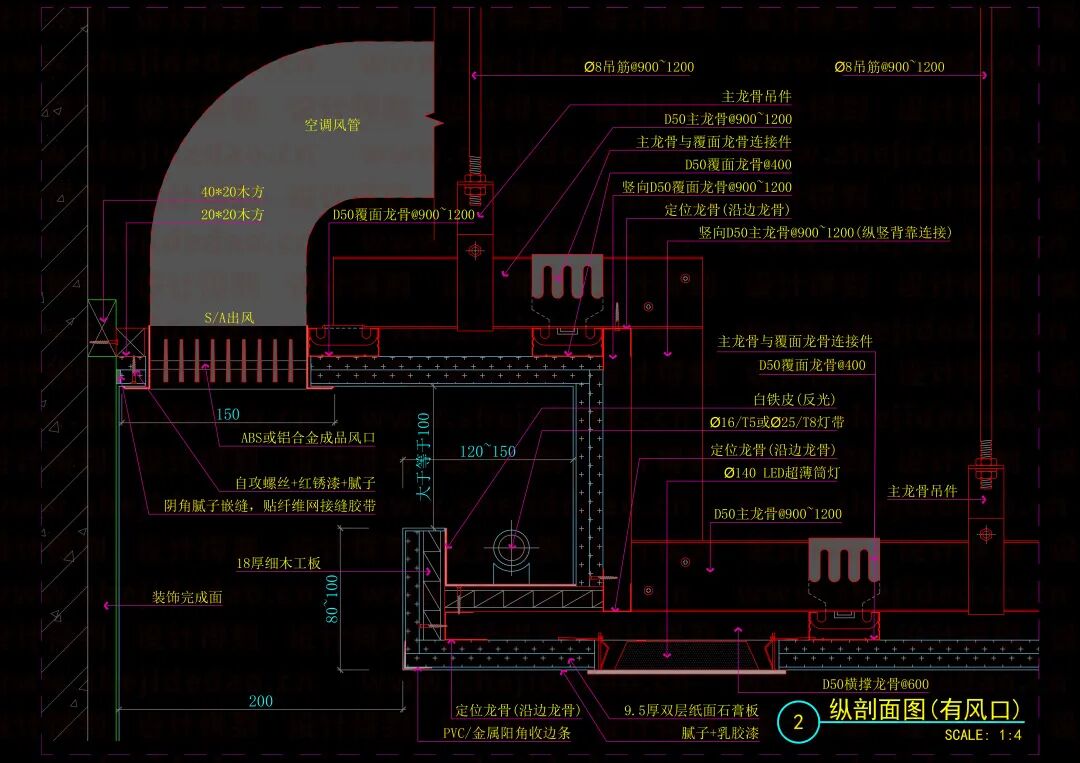

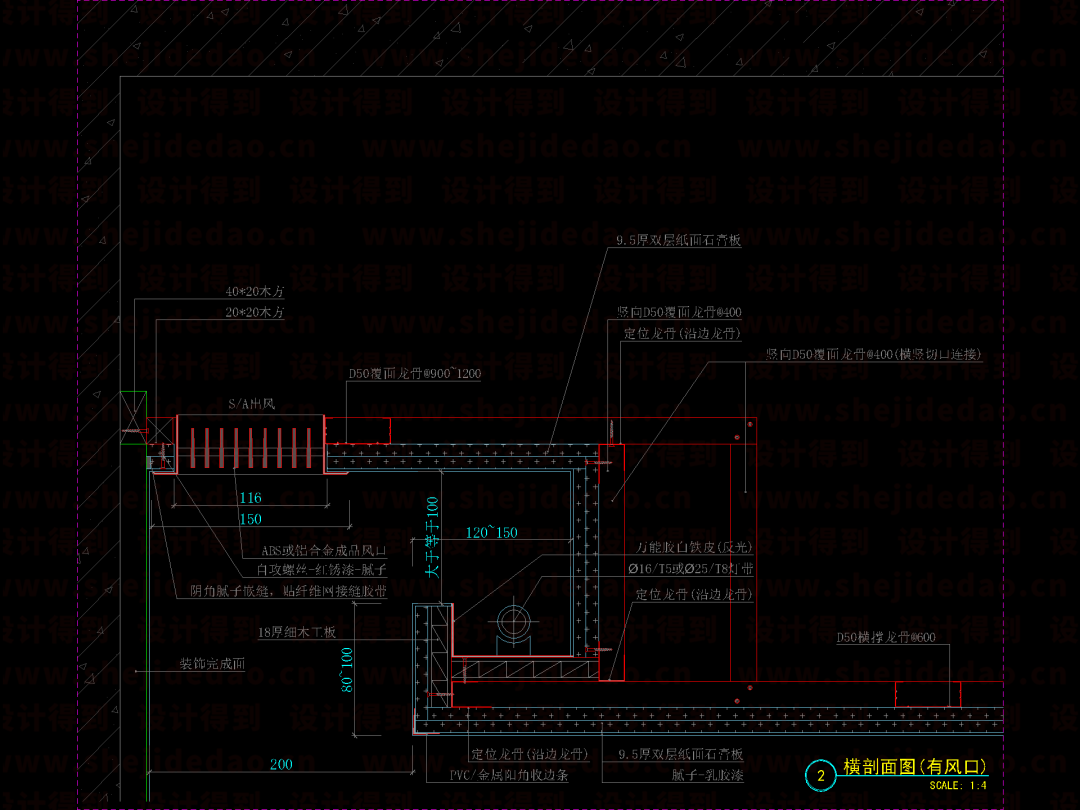

↑ 最后，标上尺寸和材质，全龙骨吊顶节点图就完成了
2、主流全龙骨吊顶构造分享
再来看看全龙骨的其他表达形式和图解，并请你分析下他跟传统木挂板跌级的区别在哪儿？

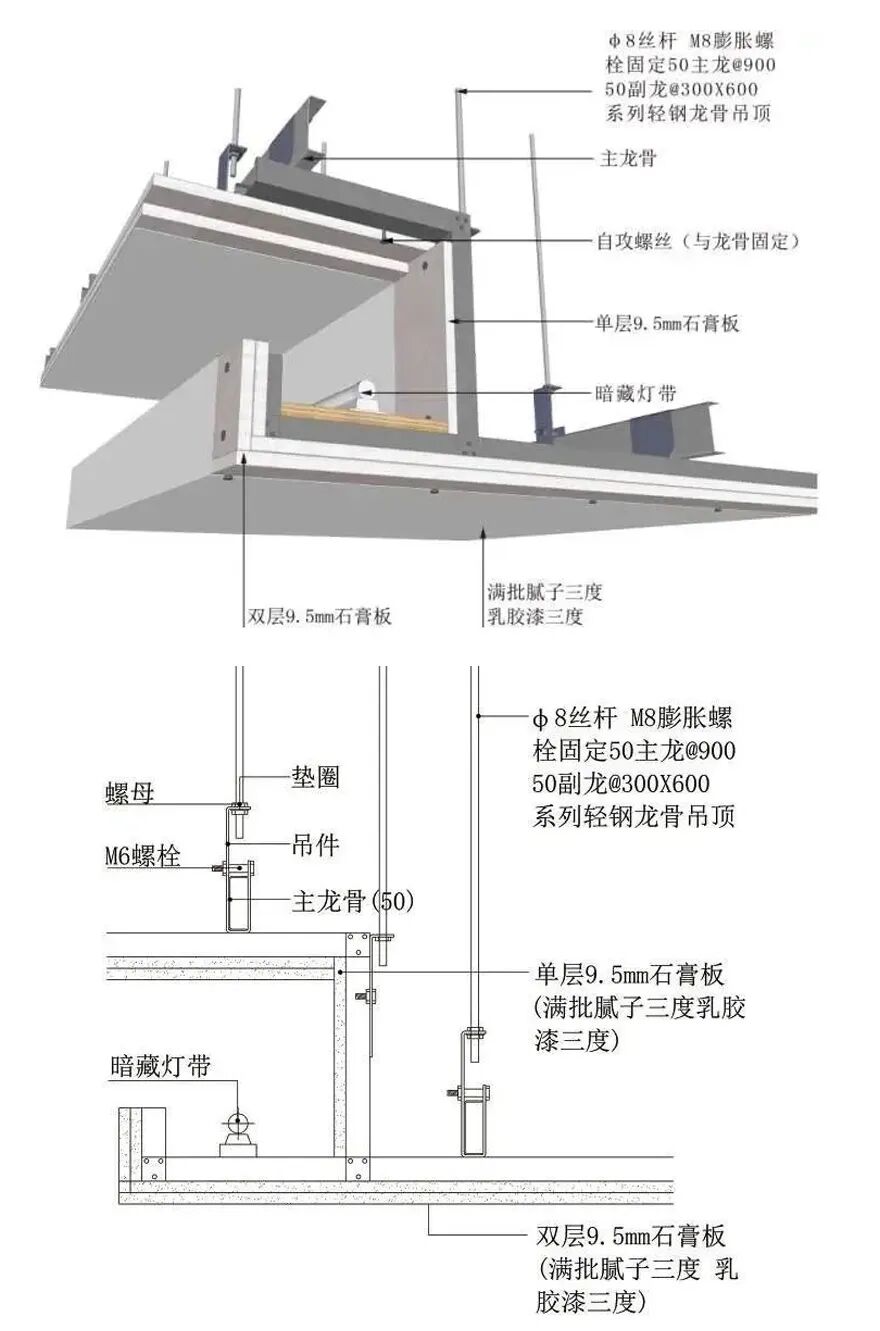

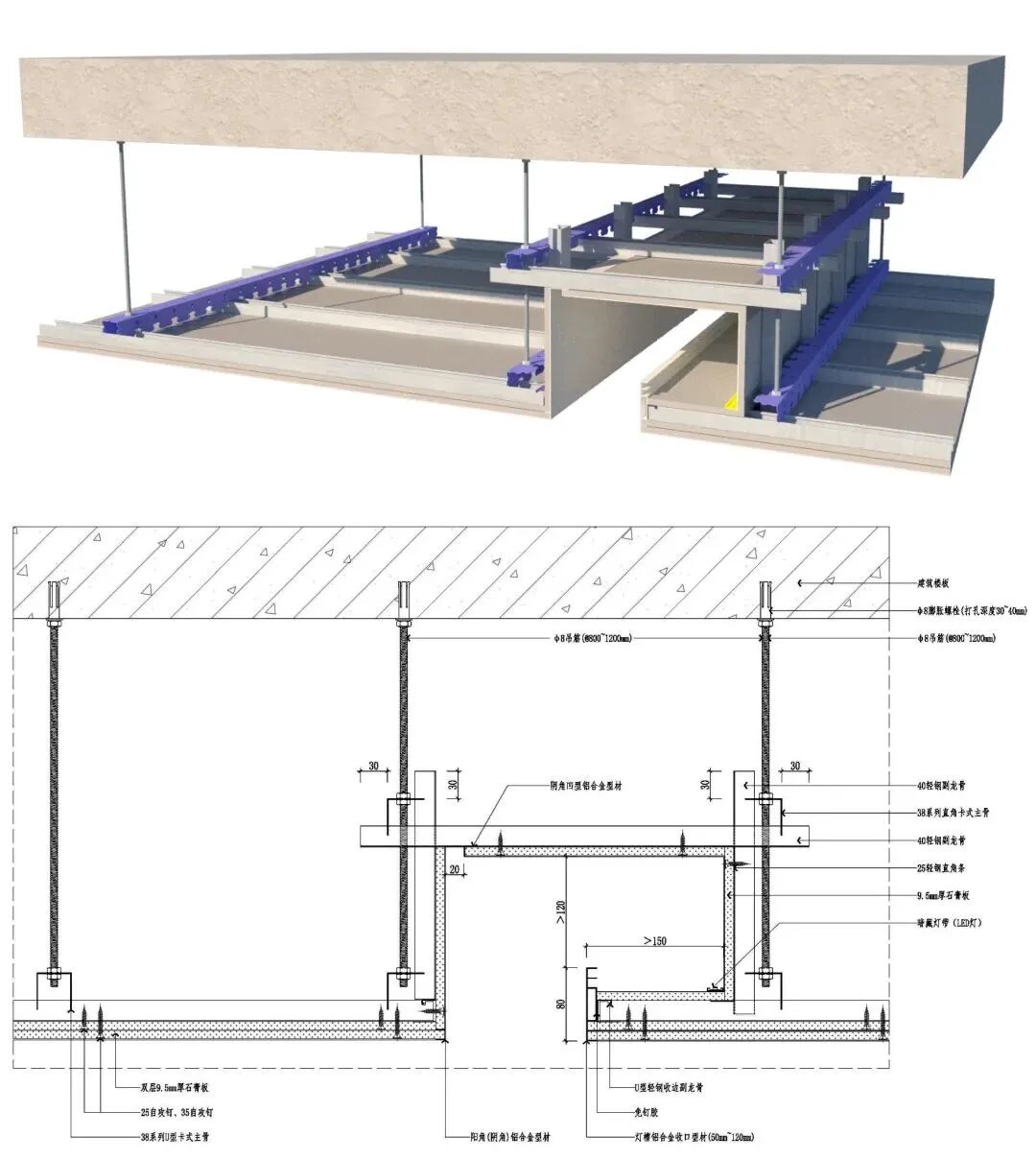

△全龙骨跌级吊顶（带风口）视角1△
△全龙骨跌级吊顶（带风口）视角2△
△全龙骨跌级吊顶（带风口）视角3△

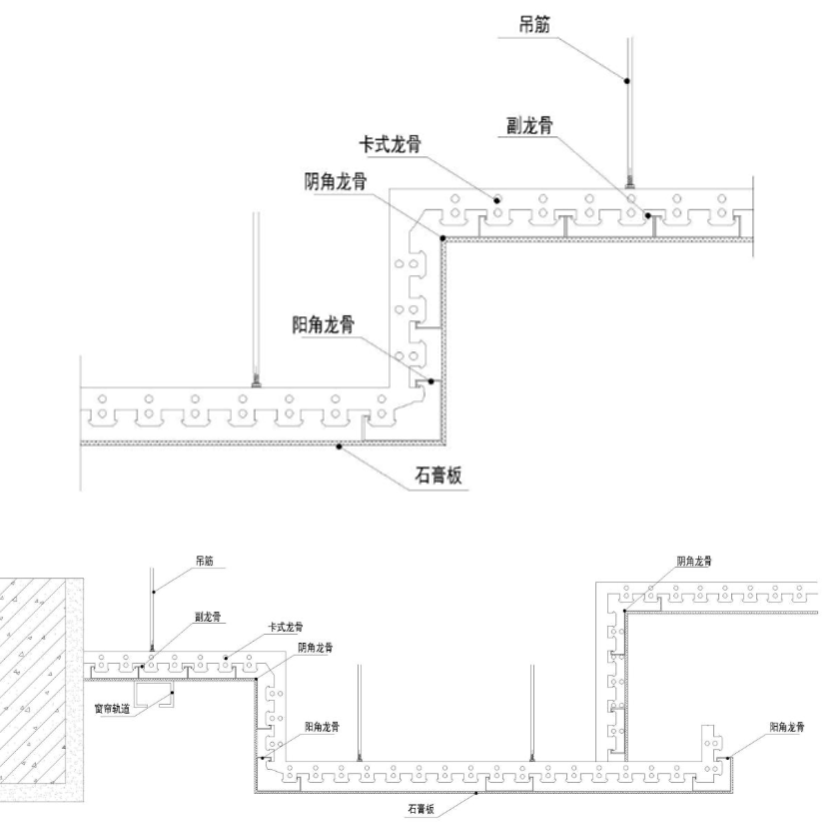

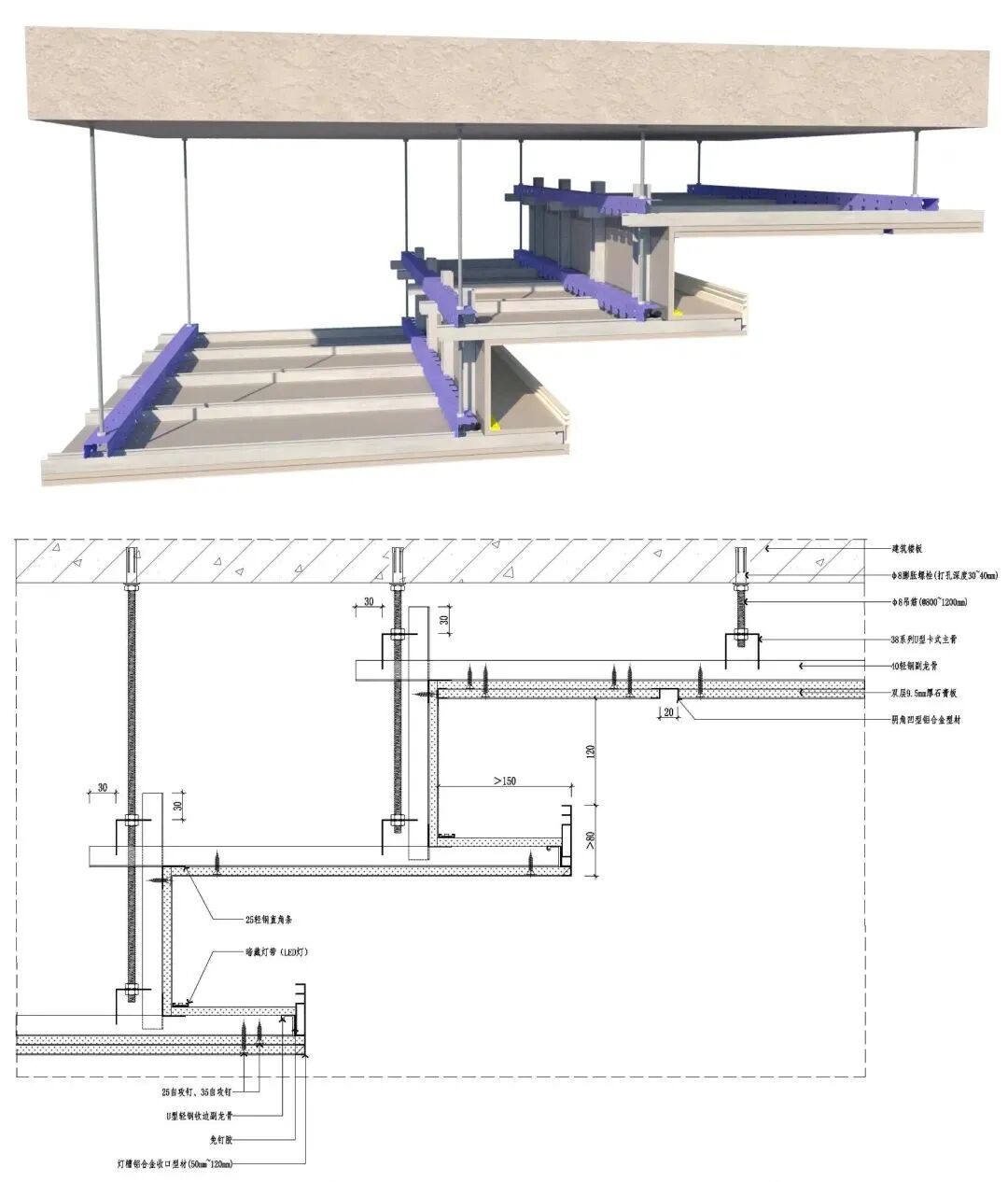

△全龙骨连续跌级吊顶△
△全龙骨灯槽吊顶△
△全龙骨跌级灯槽吊顶△
△ 全龙骨吊顶 △

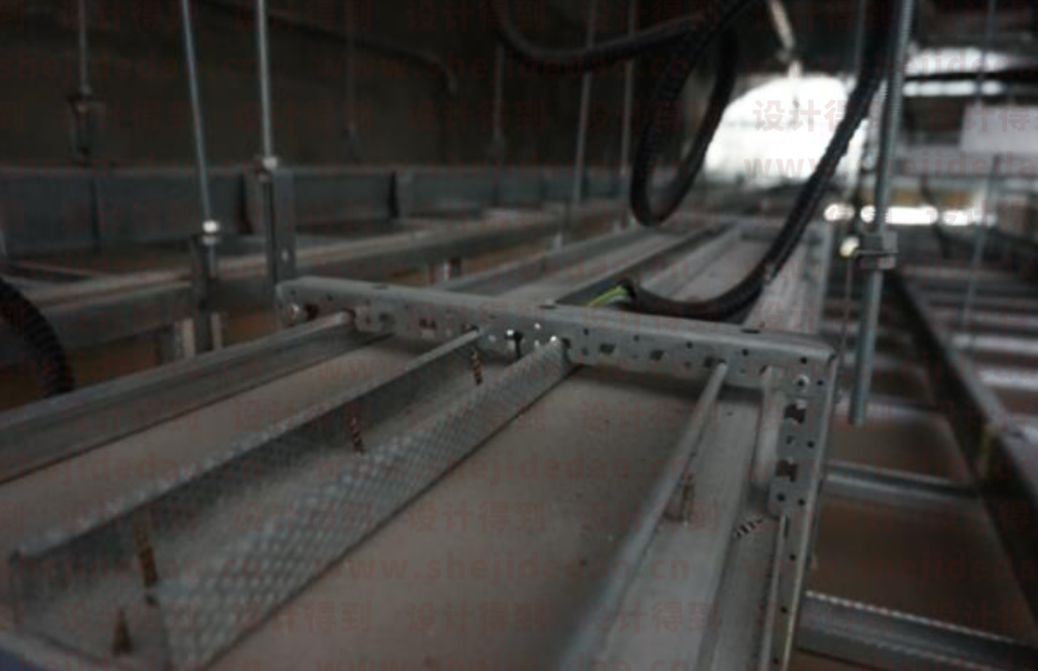

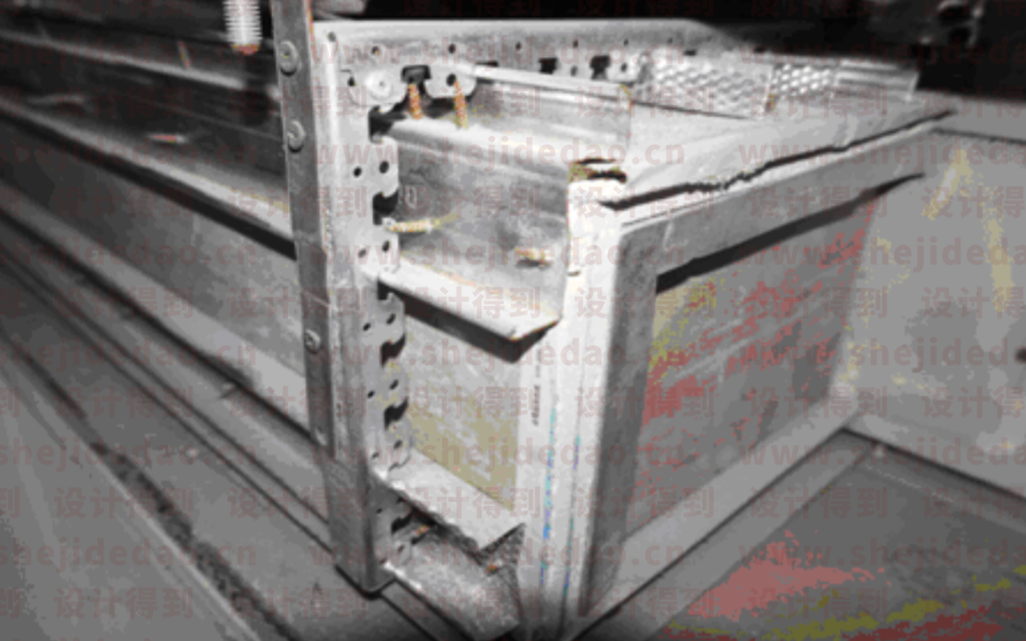

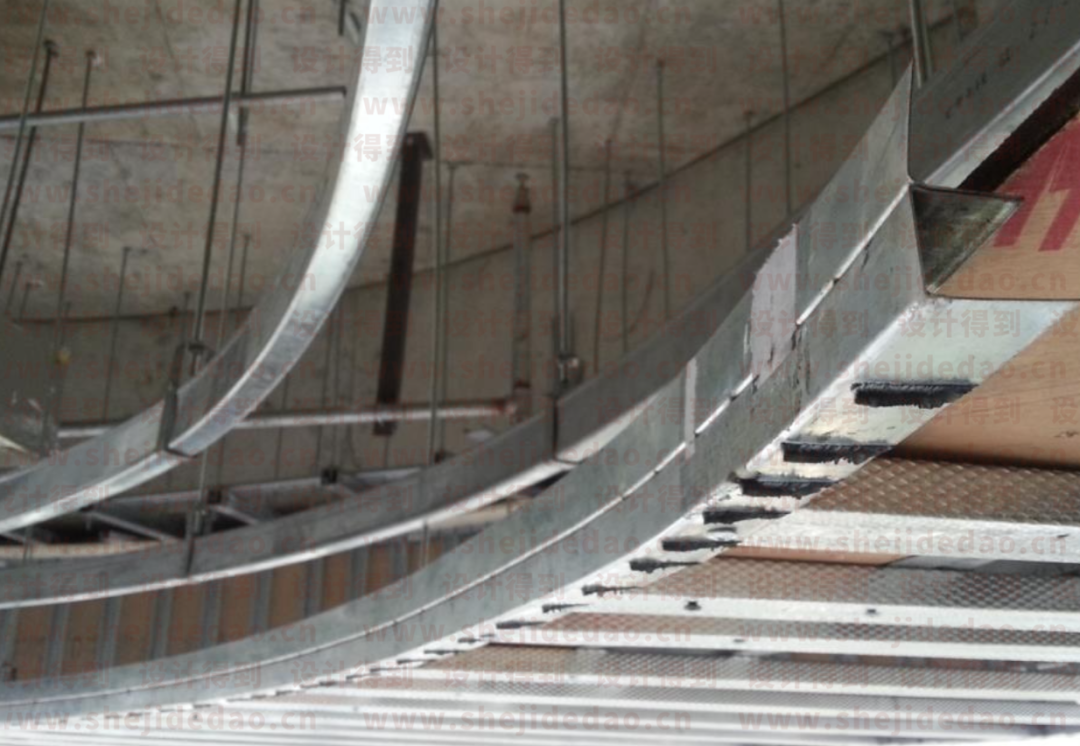

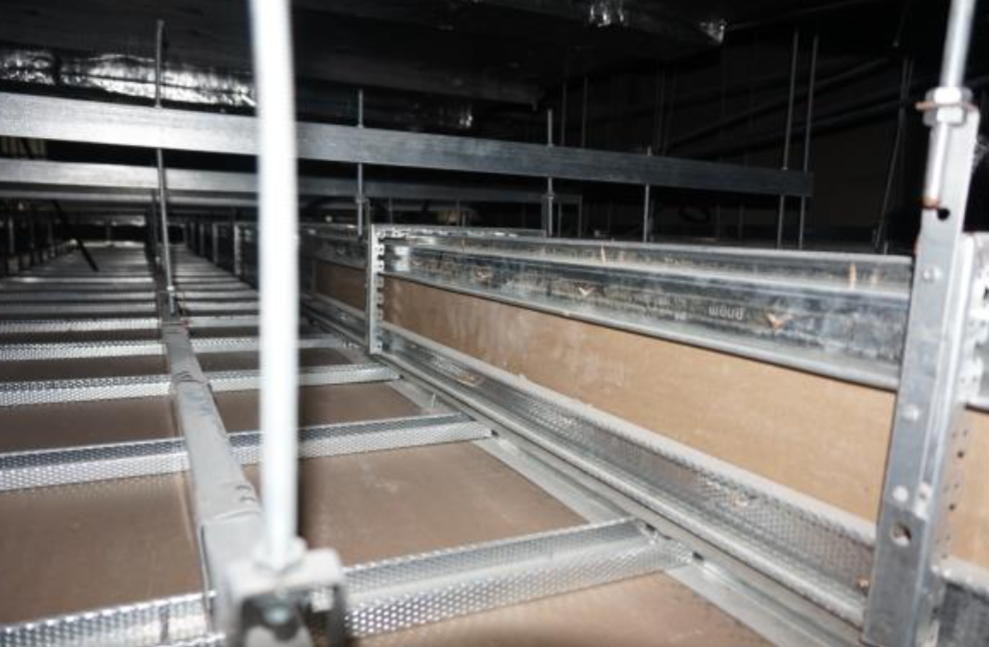

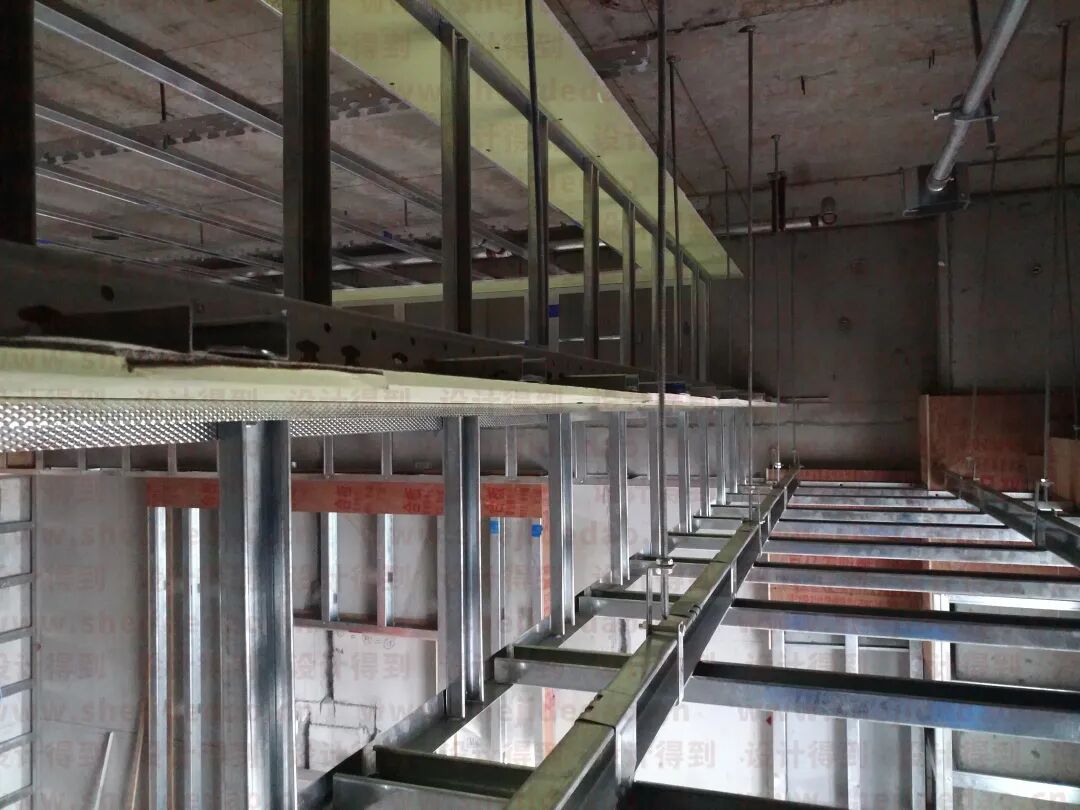

3、全龙骨吊顶各类现场图

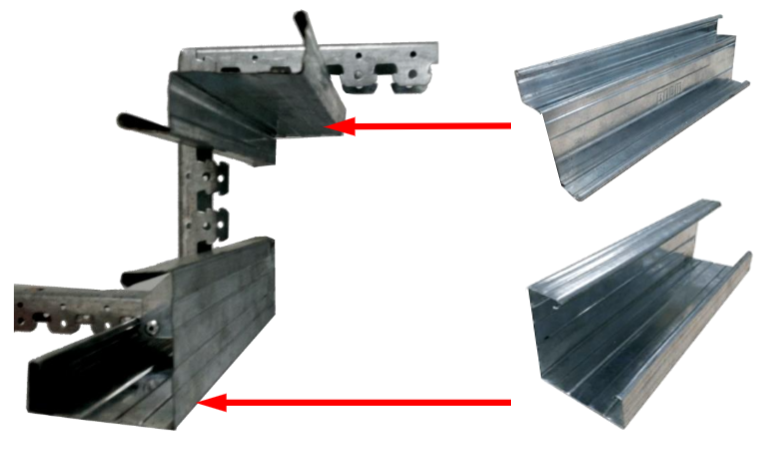

通过这些节点和现场图片的分析，咱们不难看出，全龙骨构造本质上跟传统的木挂板跌级形式原理类似。通过各种规格和卡扣的轻钢龙骨来进行一定的搭接和编制，来代替掉木挂板的作用。
理解了这个原则后，就不用再去纠结到底哪种表达方式是规范的，标准的，唯一正确的。全龙骨做法是未来的趋势，但目前在市场中的普及度远远不足，只在一些相对正规和高标准的场合中使用。因此，后续的应用需根据不同的项目类型和图审要求，灵活使用。
