嵌入地下的体育场 / HKS

项目名称:洛杉矶索菲体育场
建筑设计:美国HKS建筑设计公司
地址:英格尔伍德,美国加利福尼亚州
项目年份:2015年-2021年
建筑面积:288000平方米


洛杉矶索菲体育场与众不同的设计,旨在体现南加州悠闲的生活方式,并为该地区成为世界级娱乐中心增添全新的建筑元素。


这座占地 288,000 平方米的体育场采用了前所未有的设计元素,无论是露天的大厅还是球场上方的360 度双面显示屏,都迅速使这座建筑在全球备受瞩目。



                 01
最佳娱乐中心


洛杉矶索菲体育场由HKS设计,作为全美橄榄球联赛洛杉矶公羊队和闪电队的主场。

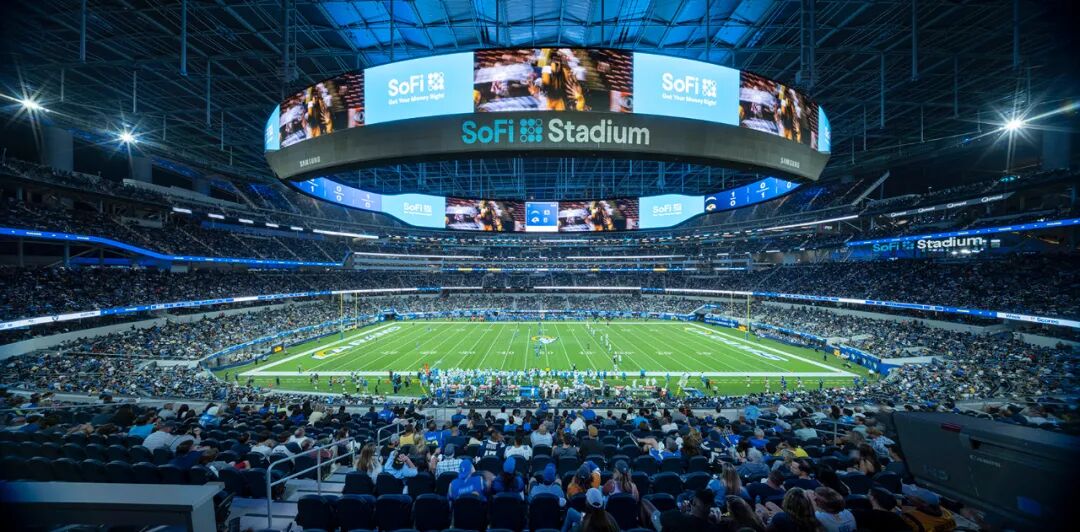

体育场内部空间

对于 HKS 而言,洛杉矶索菲体育场的设计不仅仅只是一个普通的体育场项目,更是将洛杉矶地区打造为全球最佳娱乐中心,并推动建筑业进一步发展的绝佳机会。

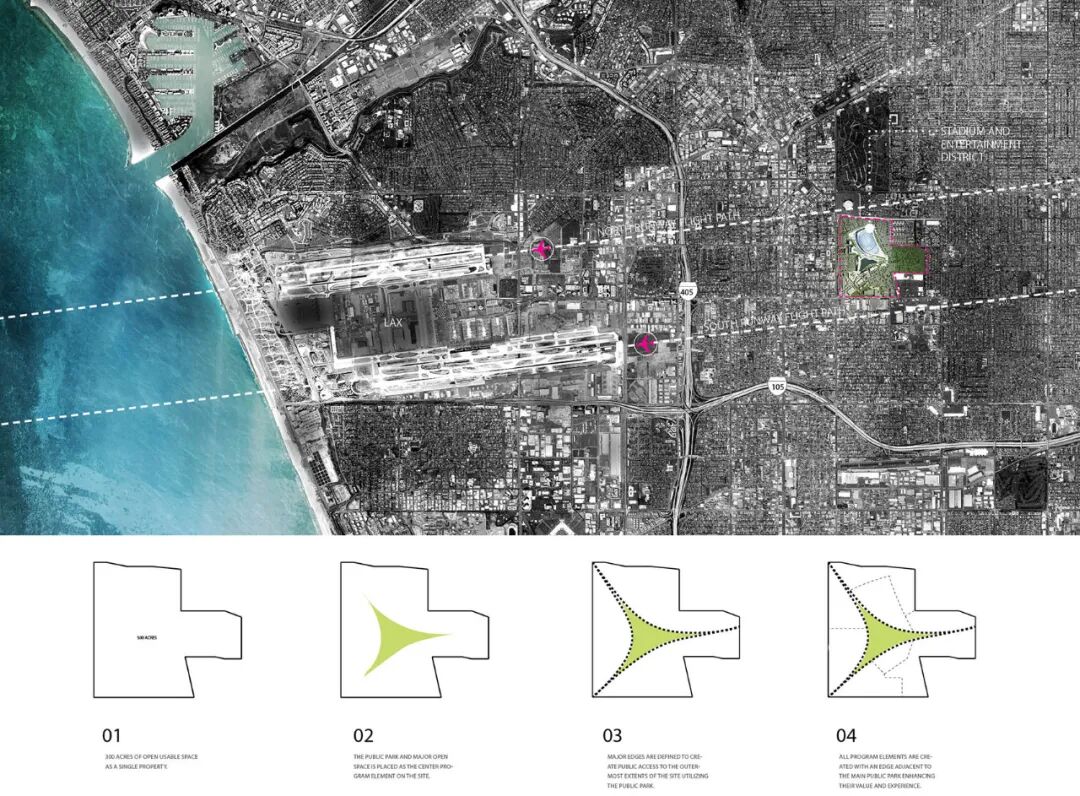

基地分析

作为全新的英格尔伍德好莱坞公园综合开发项目的一部分,三个功能各异的场馆坐落于同一个巨型俯冲式屋顶之下:洛杉矶索菲体育场(通过移动式座位可扩容至 100,000 个座位)、 YouTube 剧院和美国航空广场


这些不同的空间相互衔接,既可在同一时间分别举办活动而互不干扰,也可在必要时协同举办大型活动。这就使得好莱坞公园成为了可适应各种不同活动类型的综合娱乐场馆

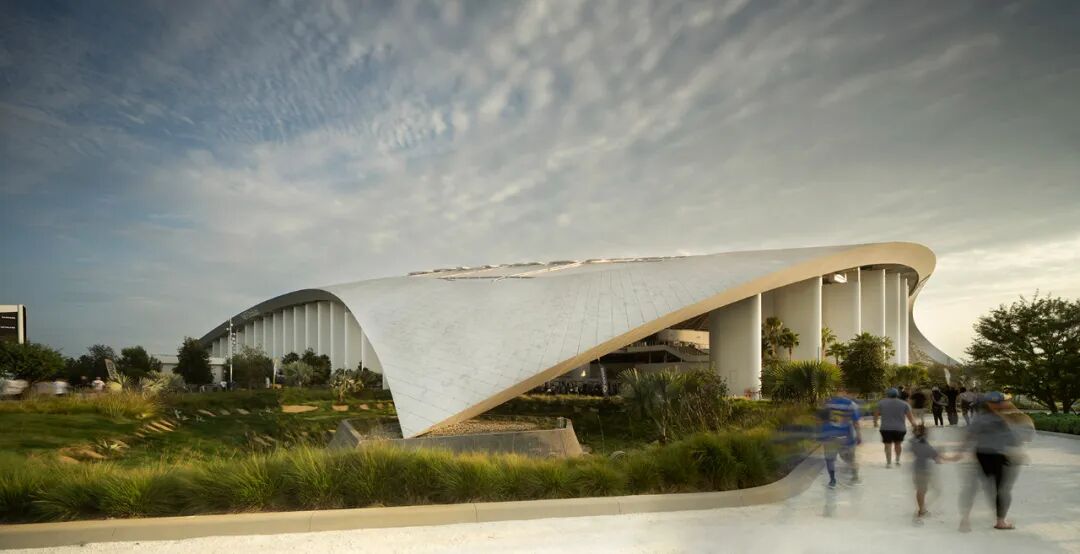

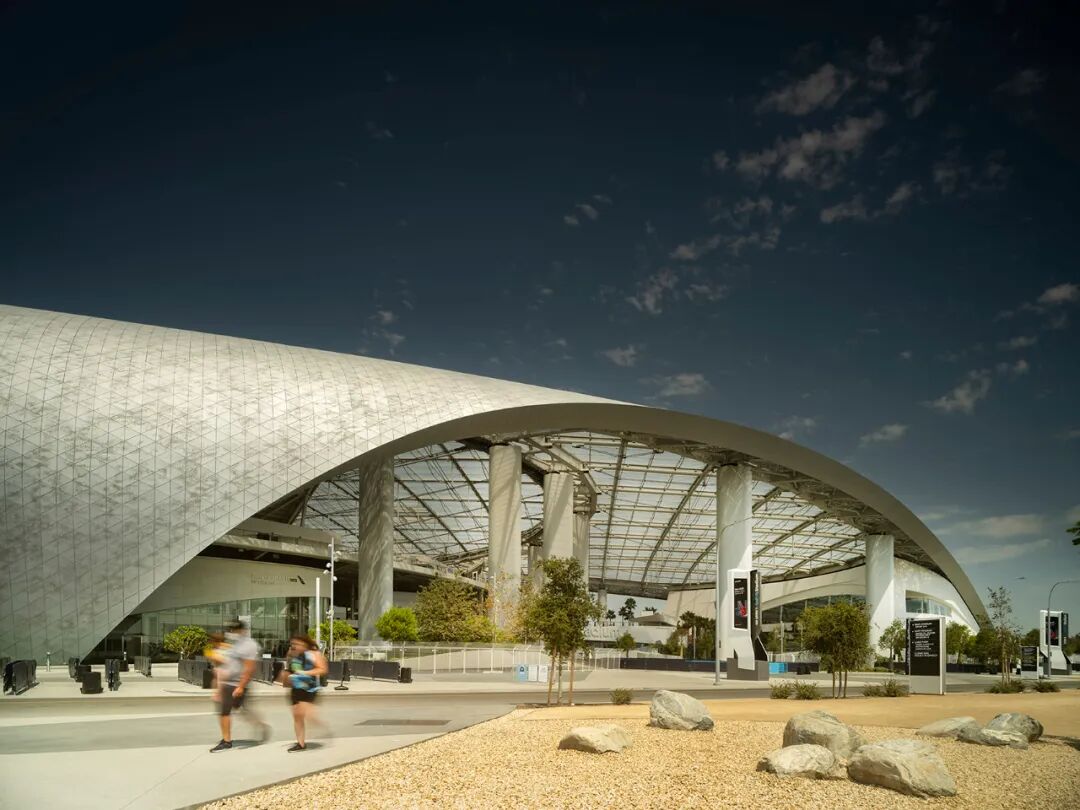

好莱坞公园项目的巨大外部壳体和屋顶结构具有极其独特的外形,让人联想到八公里外太平洋海岸的澎湃巨浪。多孔天篷由超过 35,000 块阳极氧化铝板组成,每块铝板都有着独一无二的几何形状,各不相同。


HKS 的INtensive Exploration研究实验室 (LINE) 开发了专用的计算软件,用以生成面板的复杂几何形状,并建立大型数字模型。


这也是美国第一例采纳数字模型的建筑项目。此举不仅确保了施工的精准性,同时也有助于项目按计划实施。

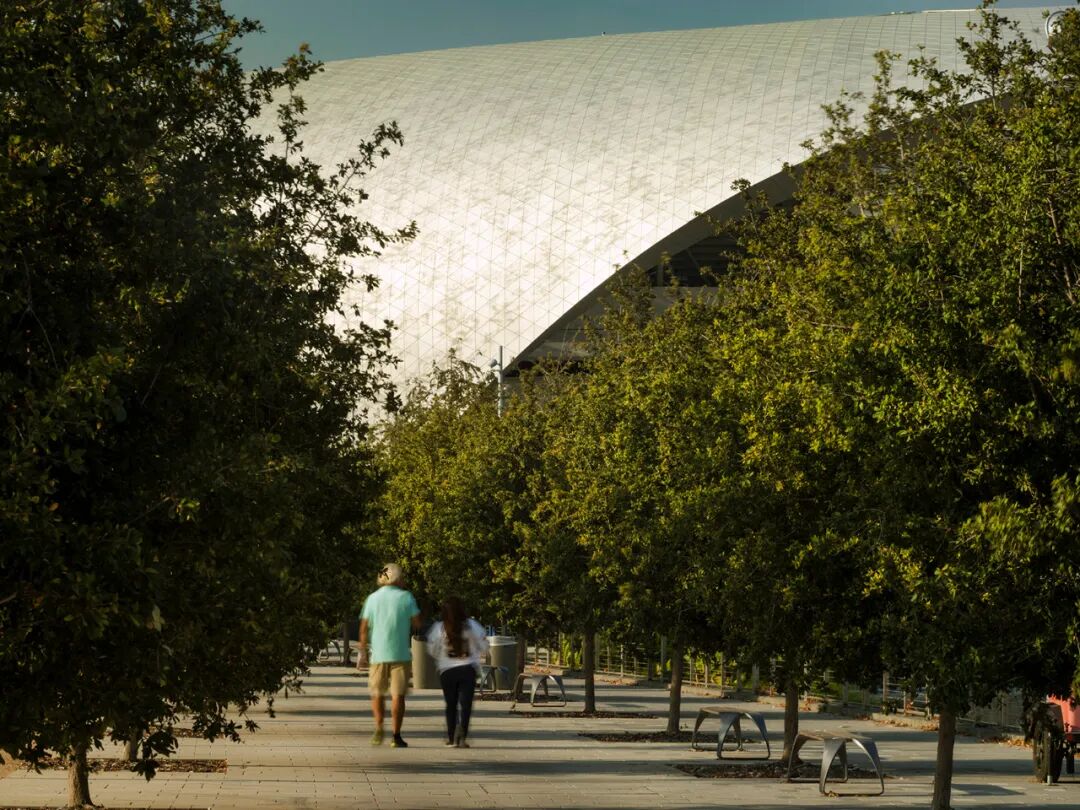

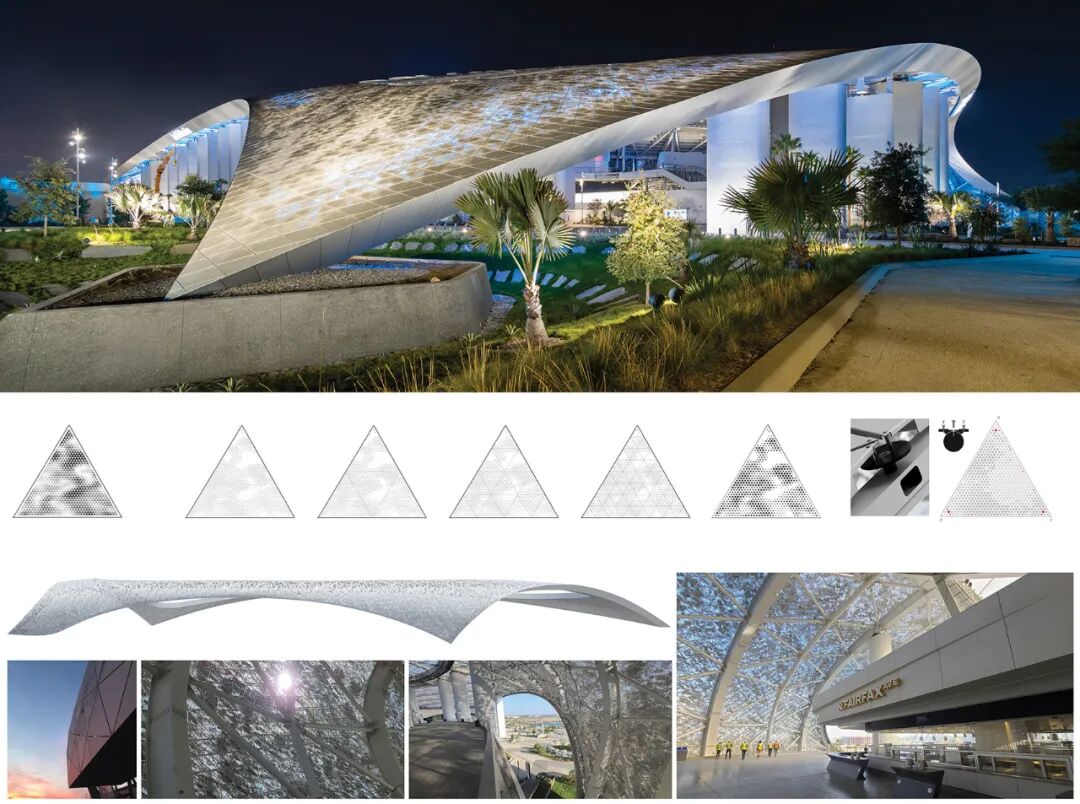

壳体结构分析

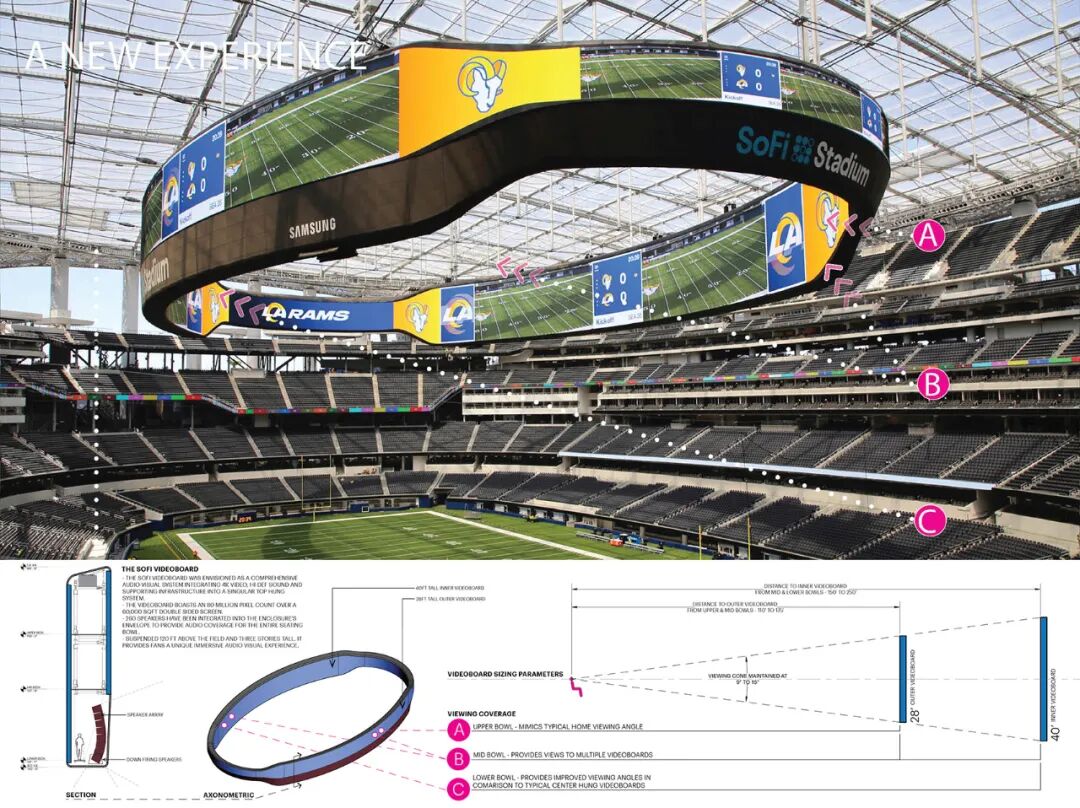

洛杉矶索菲体育场以尖端技术突破数字时代的前沿,采用三星Infinity Screen 360 度双面显示屏,为现场球迷带来更为精彩纷呈的赛事细节。

场馆内部分析
洛杉矶索菲体育场和好莱坞公园的落成已经增加了英格尔伍德市及周边地区的整体旅游收入。以这座位于前好莱坞赛马场原址的体育场为中心,进一步发展零售、商业和住宅建设,将会为当地带来更为可观的财政收入



                 02
嵌入地下的建筑

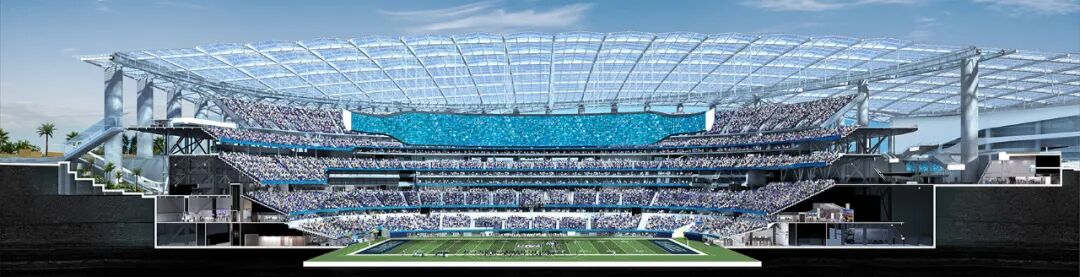

美国联邦航空管理局(FAA) 的高度限制是该项目最初的设计挑战之一,但也成就了整个项目中最突出的特点之一:场馆底部位于现有地面的 30米之下,是同类型多用途场馆深度的两到三倍。


部分下沉的设计使体育场成为了一座嵌入式建筑,整体布局的灵感来源于南加州独有的建筑特色和地理环境。屋顶、体育场和大厅既有户外场地的感觉,同时也提供了传统圆顶体育场的灵活性。

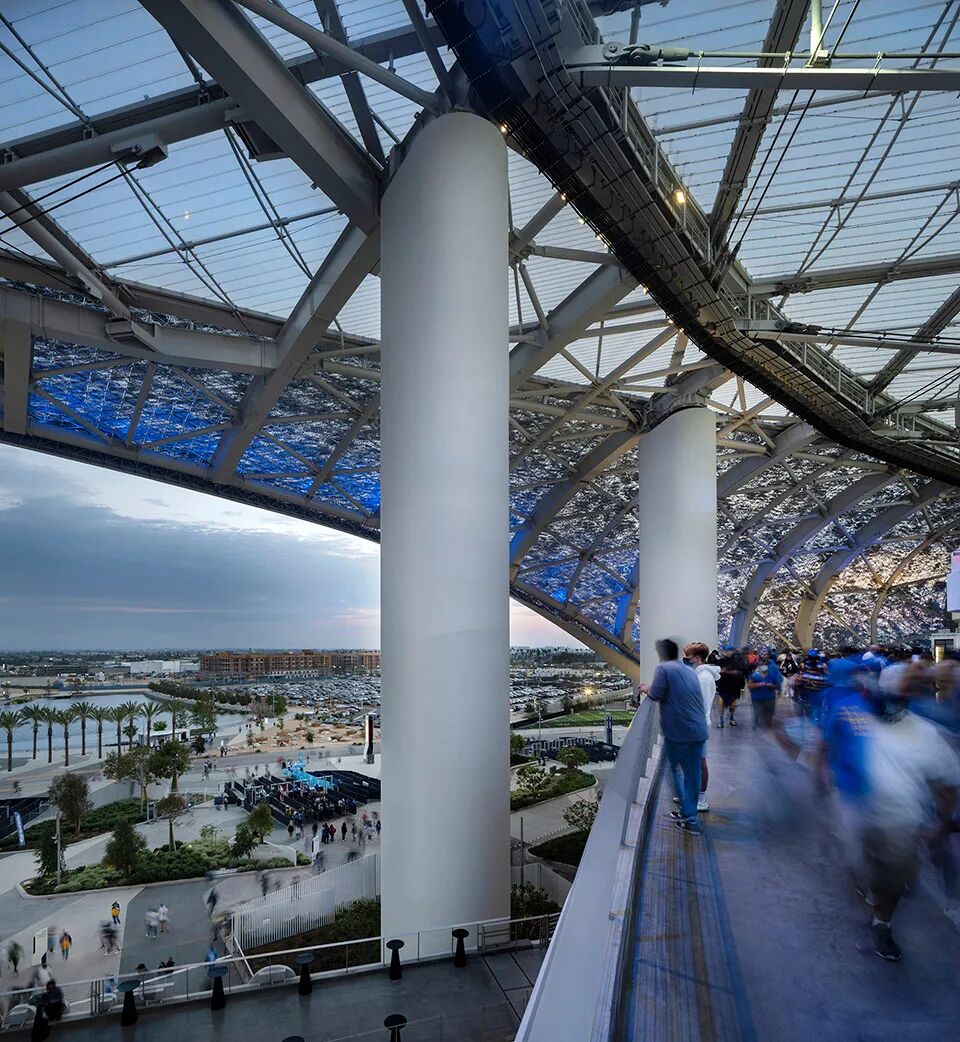

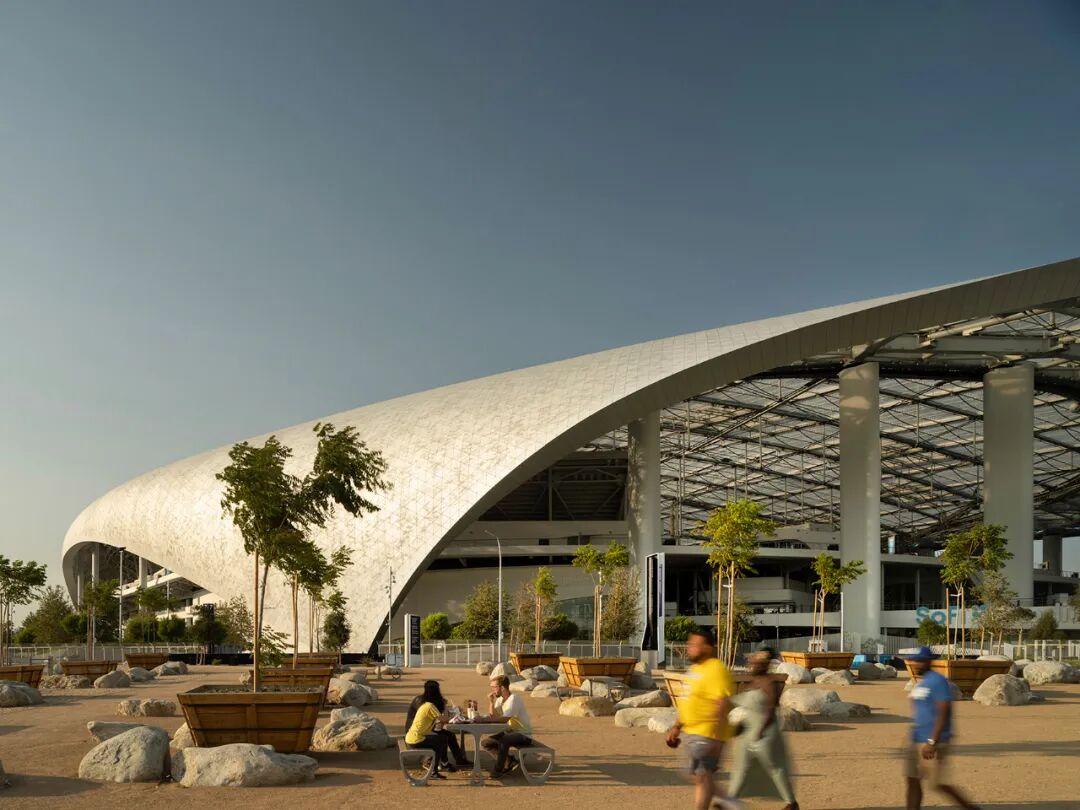

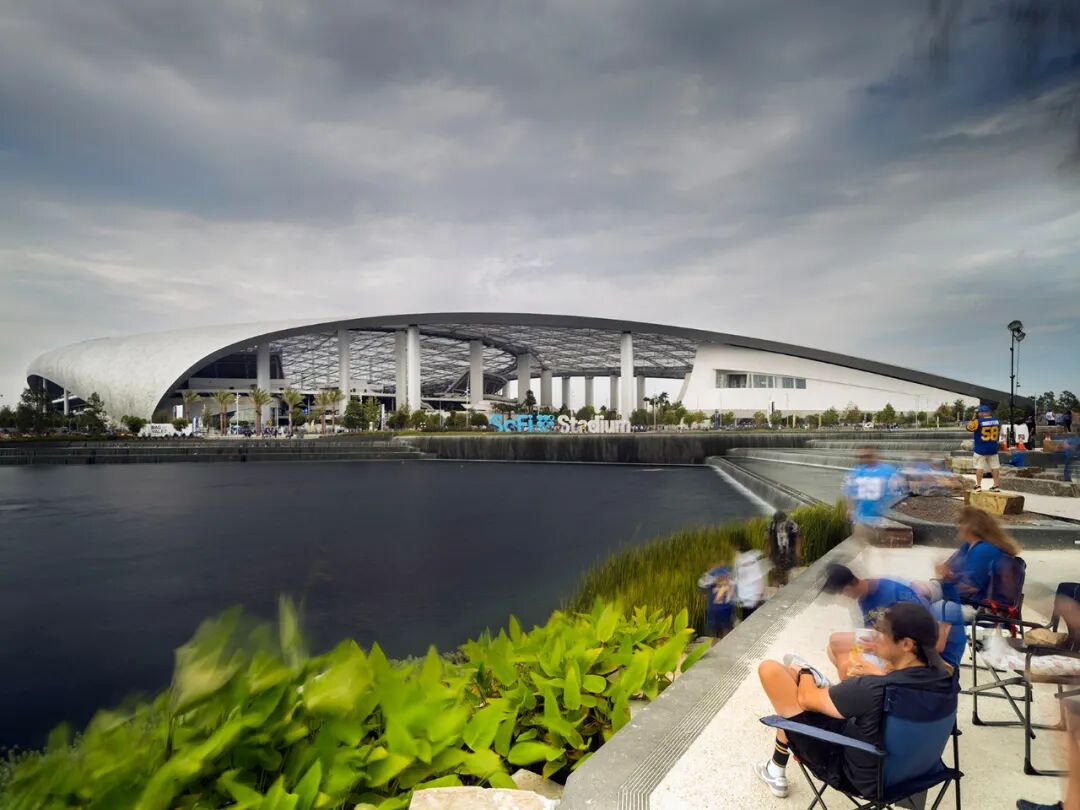

户外场地

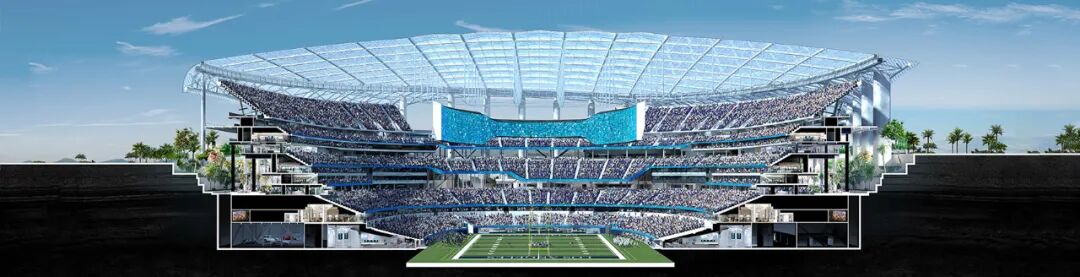

部分下沉的体育场


南加州的独特气候条件也成就了令人惊艳的顶蓬设计。多孔顶蓬由300多块单层四氟乙烯 (ETFE) 面板组成。ETFE 不仅可减少阳光下热量的吸收,同时也让自然光畅通无阻地进入体育场和美国航空广场,令室内/室外空间通透明亮并充满魅力。

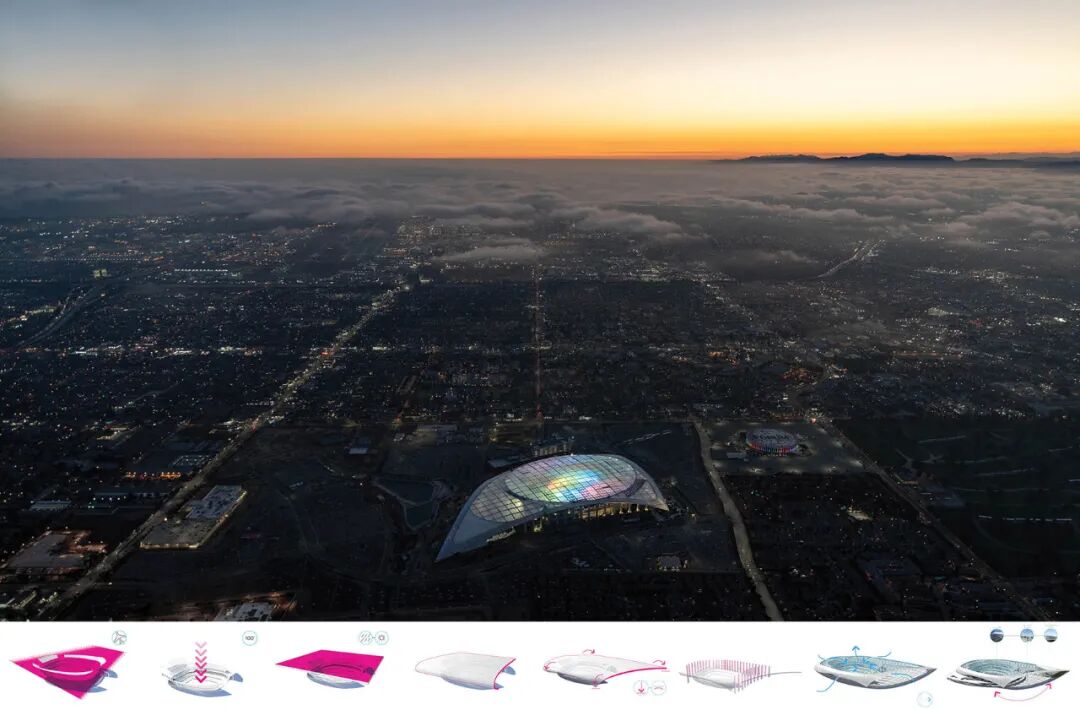

洛杉矶索菲体育场的另一创新之举是为航空乘客呈现了叹为观止的视觉盛宴。体育场屋顶集成的 LED 系统可以向乘飞机进出洛杉矶国际机场的旅客展示图像和视频,这也使洛杉矶索菲体育场的屋顶成为了世界上最大的显示屏

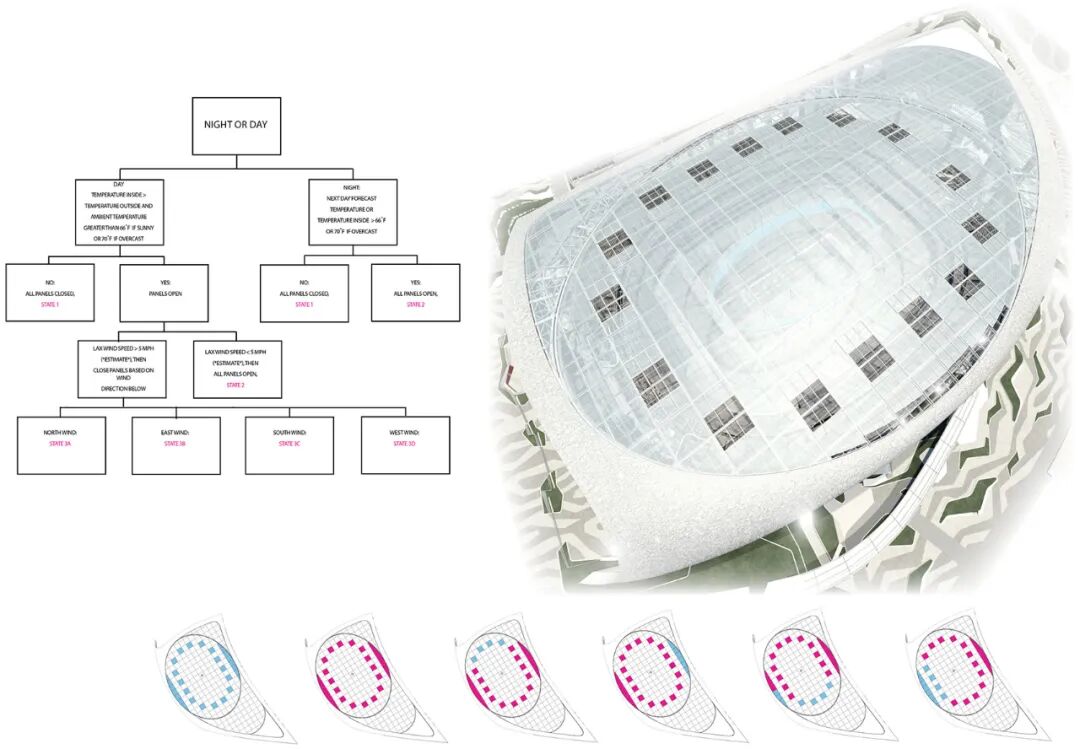

屋顶分析


“屋顶银幕已成了洛杉矶的名片,令人过目不忘,”


                 03
舒适的室内外体验

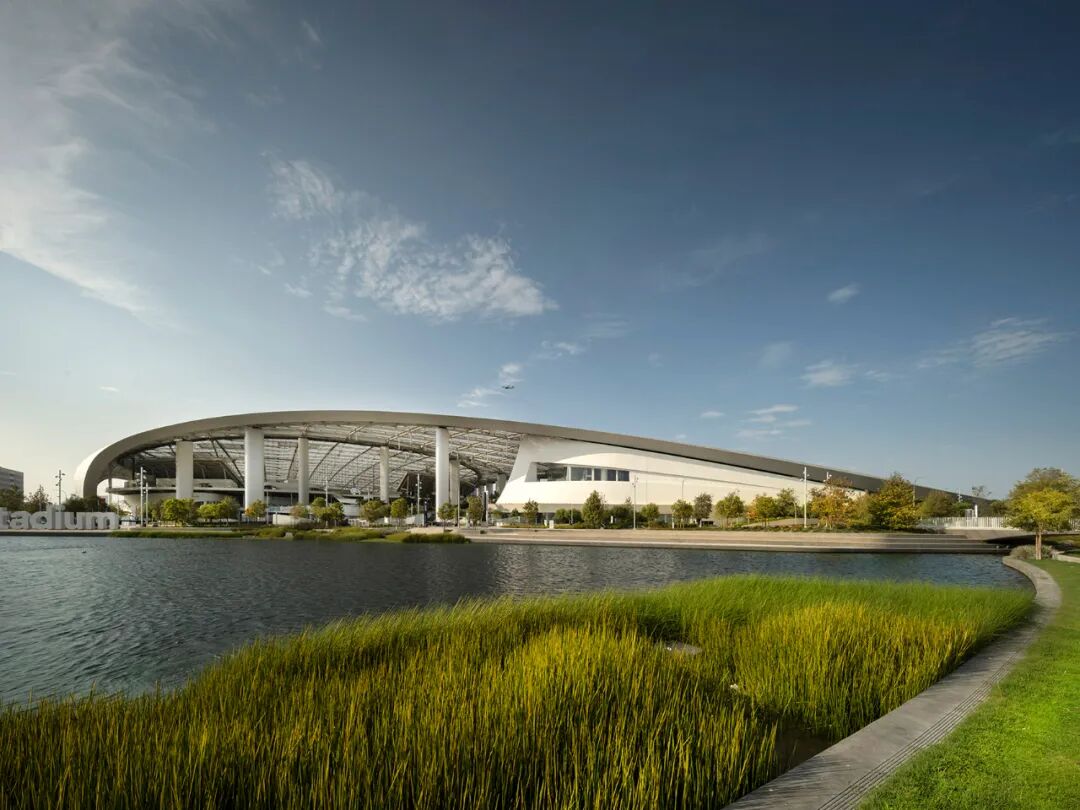

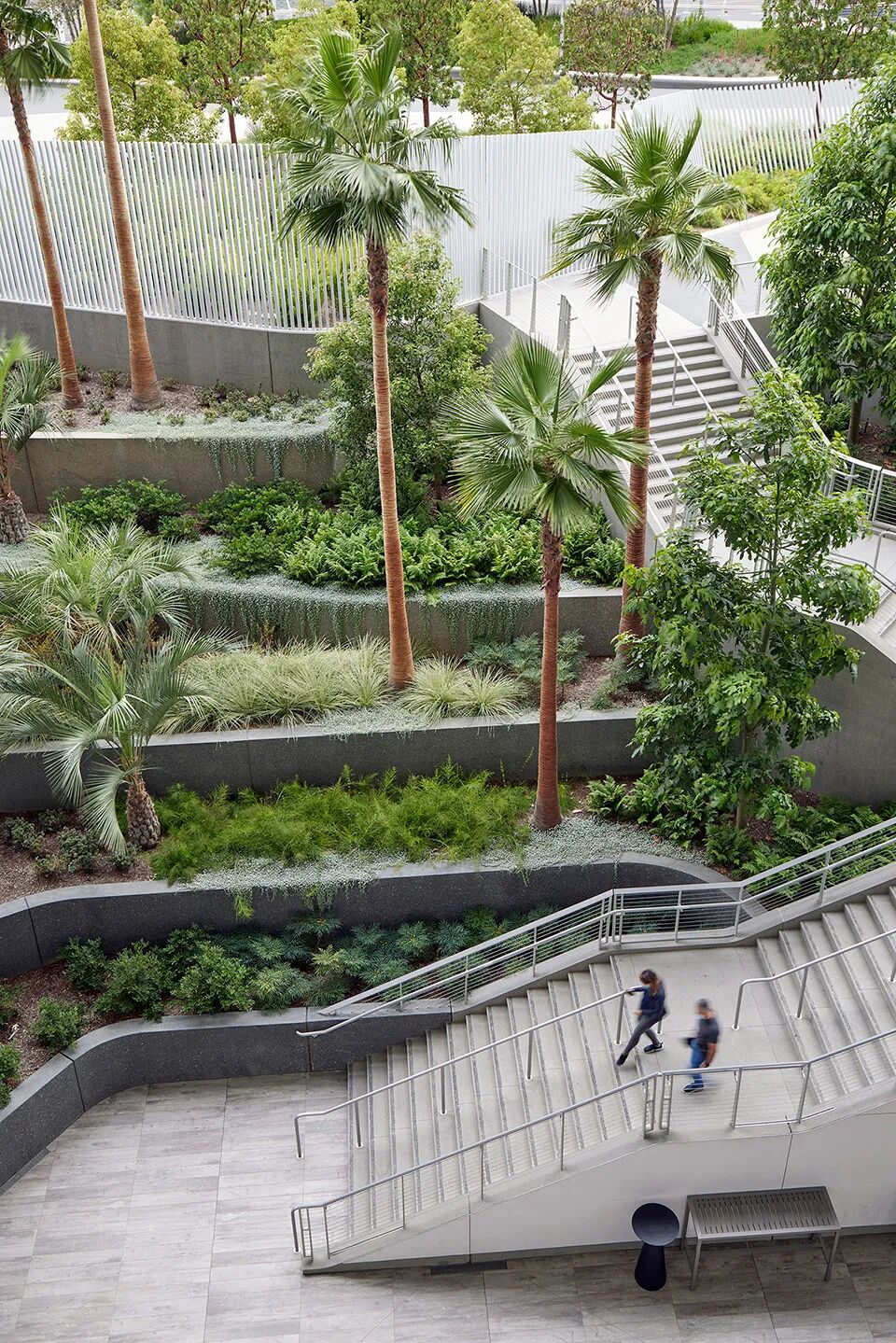

受当地独特气候条件和地理环境的启发,好莱坞公园的景观呈现了适应气候的建筑特色,包括大面积的湖泊和四通八达的绿植空间。

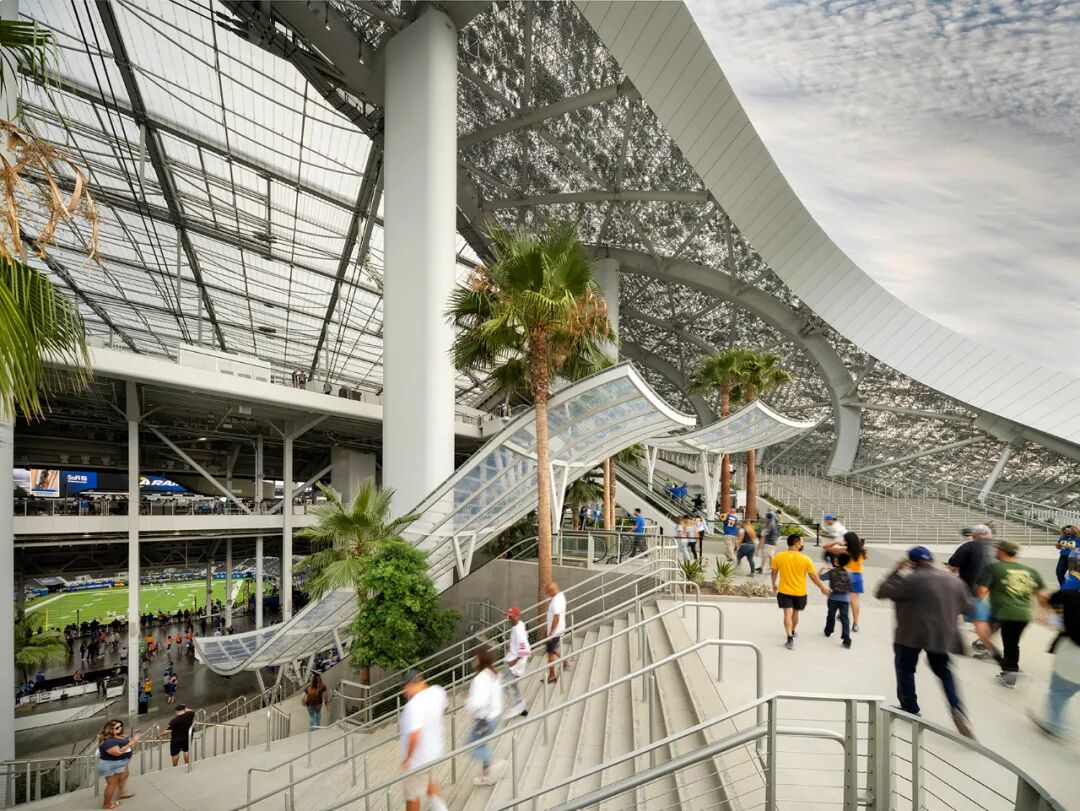

体育场的露天设计充分利用了南加州温和的气候条件,让观众仿佛同时置身于室内和室外。设计中保证了空气的充分流动,既能保持与天空及周边自然的联动,同时也能遮光避雨。


无论是在宽阔的大厅中散步,还是在座位上观看比赛,即使炎热的天气也能在洛杉矶索菲体育场中享受到凉爽的海风。



体育场和周围的景观建筑所呈现的是 HKS 和 Studio-MLA 共同努力的成果。体育场的被动通风和自然光照明都全天候利用了太阳的位置和海风的吹拂,从而有效地调节体育场内的微气候。

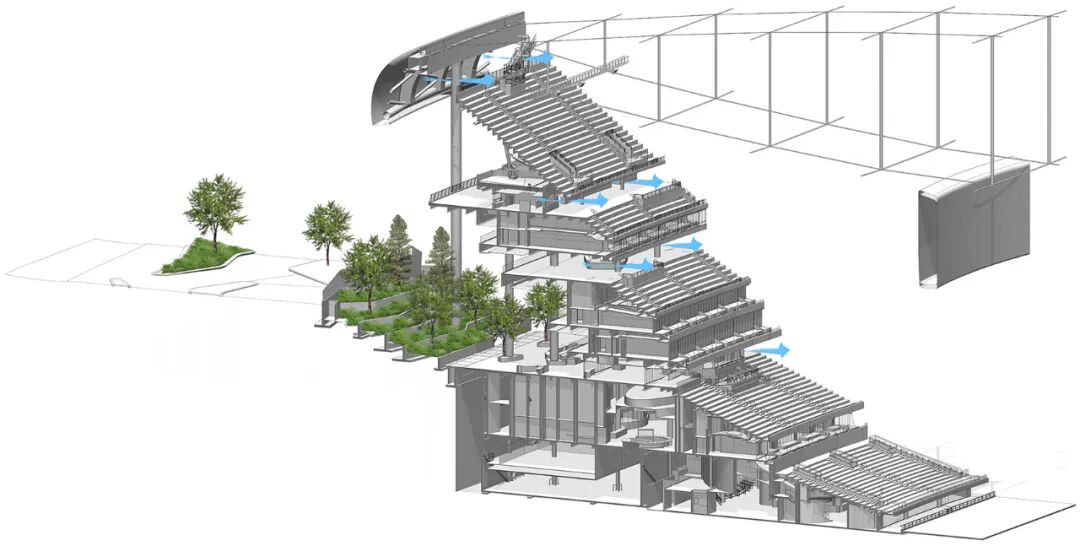

看台分析


南加州风景宜人,居民和游客无需长途旅行,即可享受海滩、山林以及全美最繁华的大都会风光。但该地区也位于地震带上,有着一定的地震风险,这也是 HKS 设计团队所需要考虑的问题。


洛杉矶索菲体育场上方及周围的屋顶为独立结构,由 37 根巨大的抗震柱支撑。屋顶的三个侧面都为开放式,以保证海风可以在体育场内流通。屋顶与体育场、剧院和美国航空广场及其他附属建筑无连接,因此可以独立移动以起到抗震效果

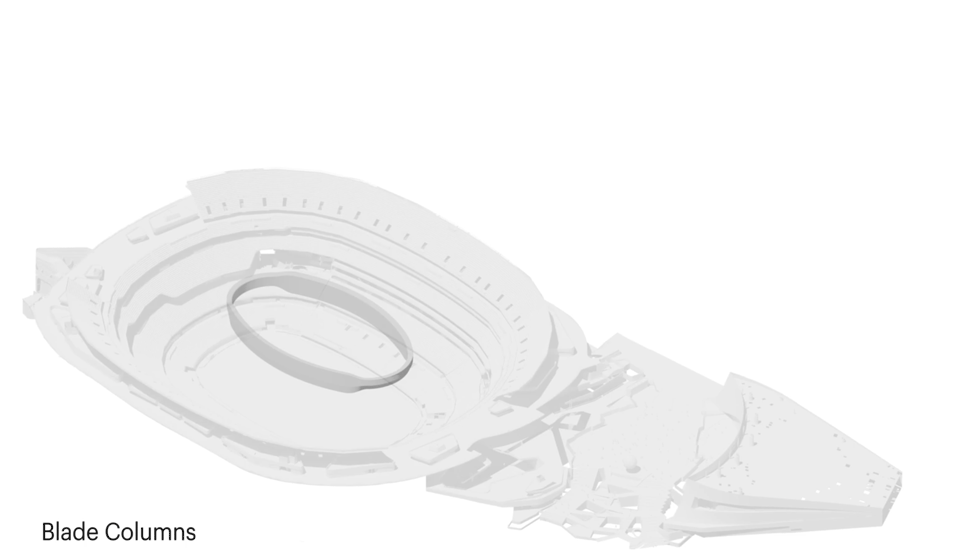

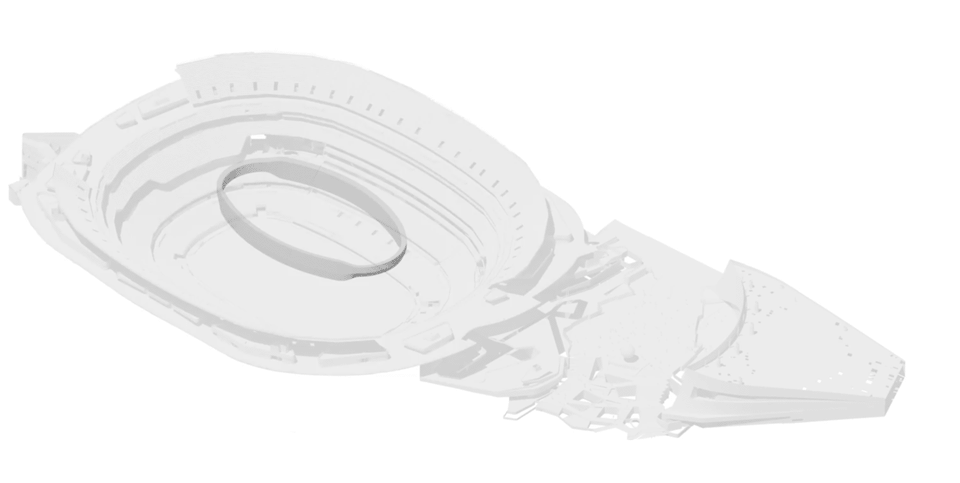

结构分析


同时,体育场周围环绕着一条宽 3.65米、深30.5米的超大“抗震护城河”,用以确保地震灾害发生时的人身安全。如果发生地震,屋顶和体育场分别独立移动,并被一条巨大的护城河分隔开来。


抗震护城河



                 04
项目图纸

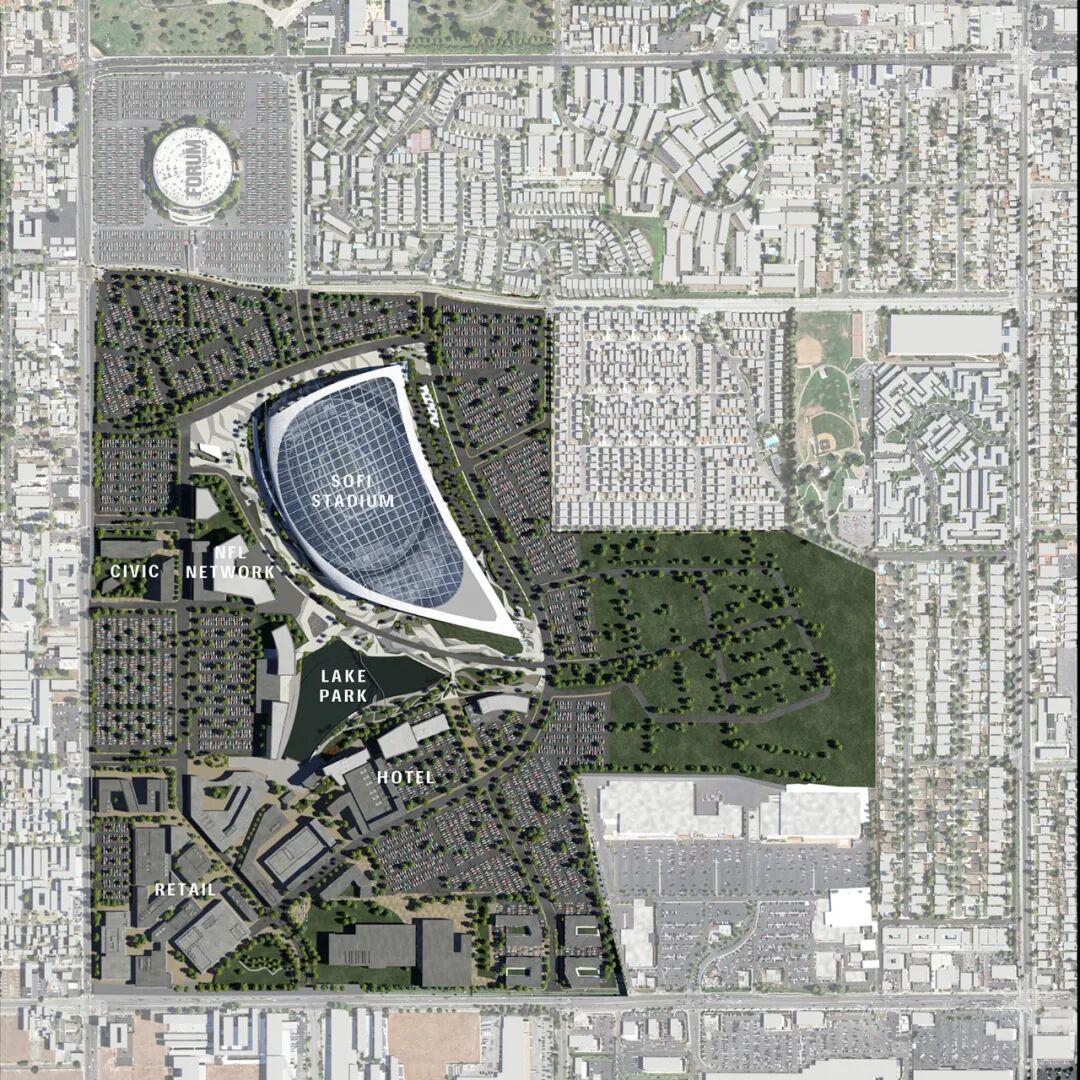

总平面图

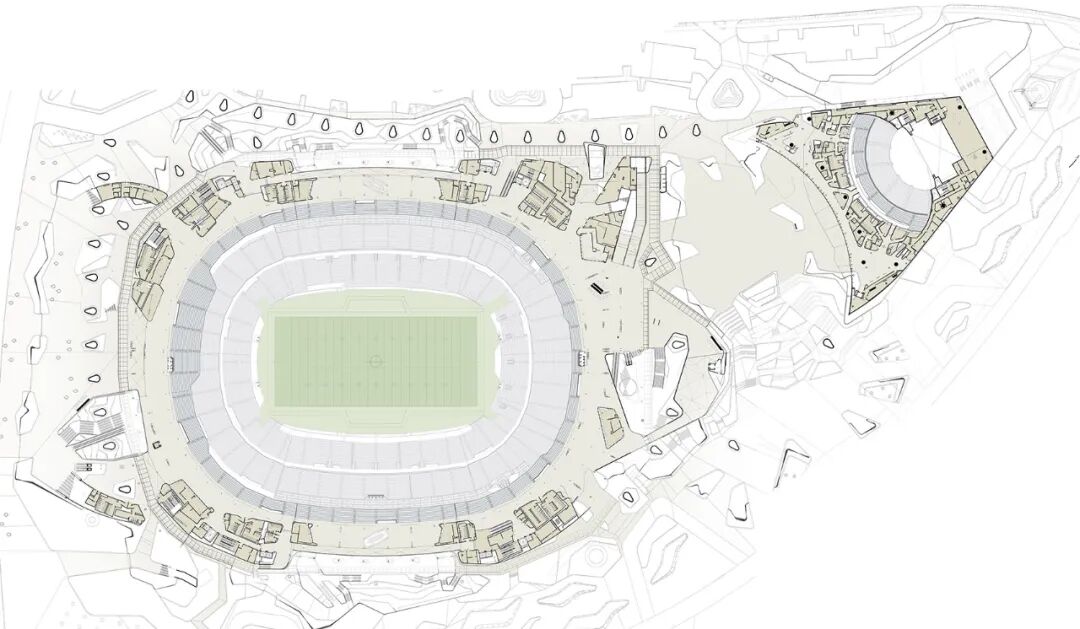

平面图

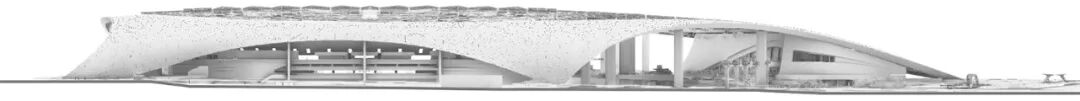

立面图

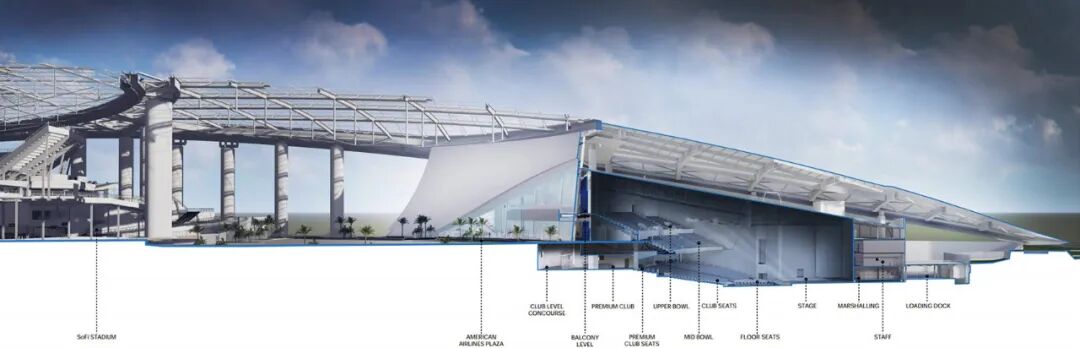

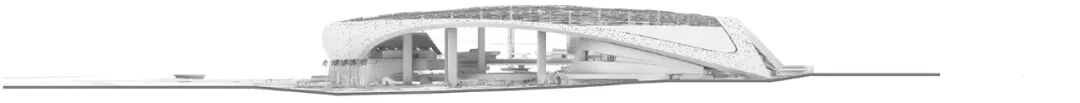

剖面图
