平面图纸，是设计方案的第一步，也是整个设计的灵魂。图纸深化过程，更是对设计师综合能力及思维方式的双重考验。那么，平面深化设计过程中，图纸审核该怎么做呢？
今天我们就从以下两个方面来说说平面系统的图纸审核：
1、平面系统的图纸审核思路
2、平面系统的图纸审核要点
平面系统的图纸审核思路
source：google.cn
在进行平面系统的图纸审核过程之前，我们应该先了解一下图纸审核的相关思路，大体可分为：知识储备→原则标准→操作方法。
1、知识储备
在做图纸审核之前，最基本的是要对整个过程及内容有一个知识储备，就是要先了解平面深化图纸的表达内容、绘制内容等，才能从中发现问题，解决问题。
a、表达内容有哪些？
通常平面图上包含：隔墙（这个往往是最容易让人忽略的，但却是最重要的内容）、固定家具和活动家具、墙面造型（也就是完成面）、门、窗（幕墙）、隔断、楼梯（台阶）、消火栓、管井、电梯等等。
b、绘制内容有哪些？
绘制的内容则相对比较复杂，主要是用来表达设计意图、管理项目及指导施工，因此通常主要包含以下几点内容：

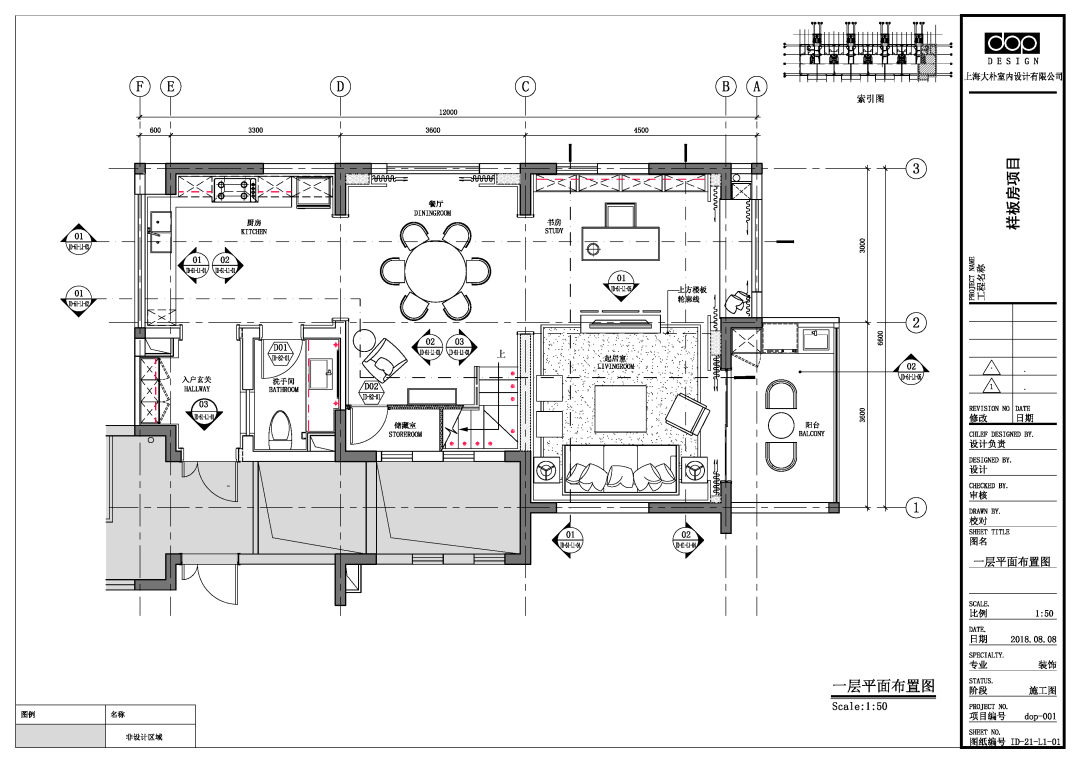

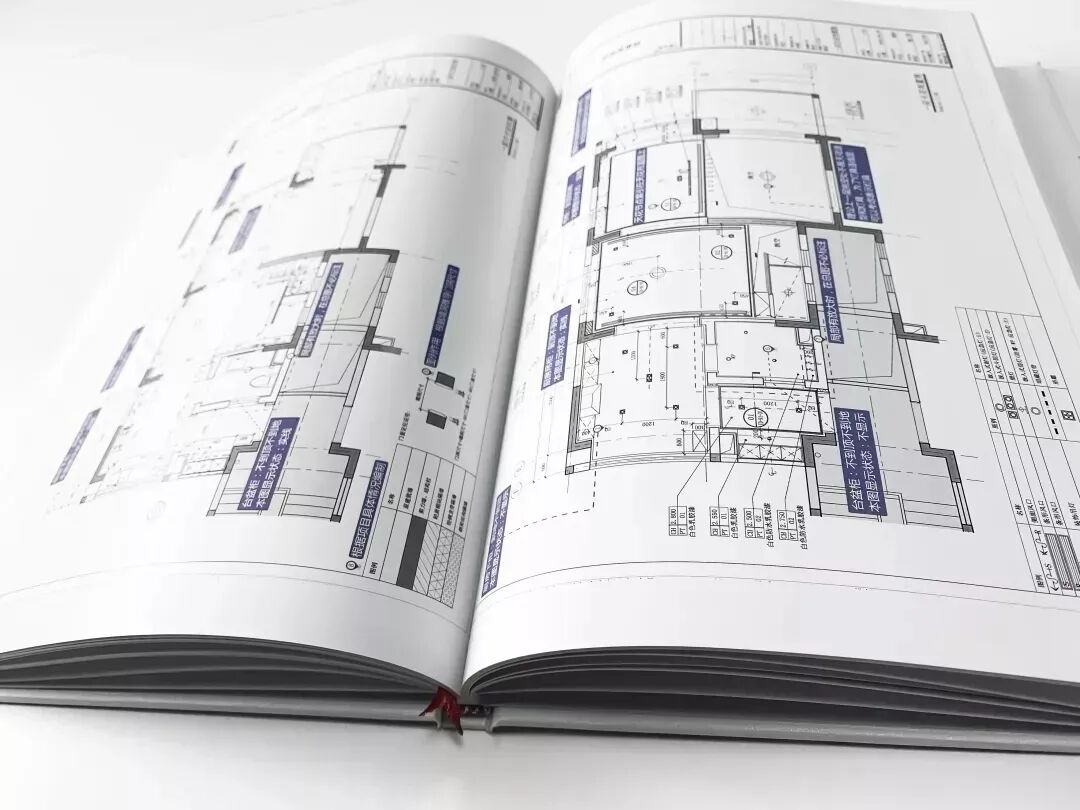

△图纸示例
①图纸内容：包括图签、图框、编号，图纸数量与图幅大小的选择，出图日期、版本、设计人员、特殊说明等。
②轴号：轴号顺序、轴号尺寸，如果是多层平面图，要注意每层平面图的轴号定位、轴号尺寸等内容。
source：google.cn
△图纸示例
③文字：空间名称、字体大小、字体样式等。
④ 门窗编号：门窗编号、类型等的编排及表达方式等。
⑤ 标注：尺寸标注、点位定位标注、图名图号标注等。
⑥索引：柱子、消火栓、墙身等位置对应的节点构造做法的索引标注。
△图纸示例
⑦图例说明：用来区分不同材质或区域的图例，相关的图纸说明、设计说明、注释等。

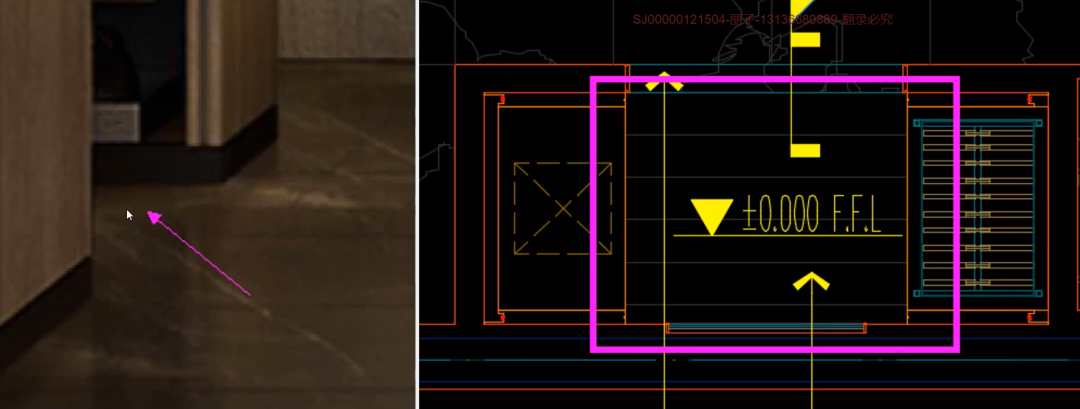

⑧其他标注：楼梯及台阶的高差关系（上下标注），不同线形、范围示意或功能示意标注等。
2、原则标准
在图纸审核过程中，一般遵循先整体再局部，先一般再特殊，先粗后细，反复推敲，方案设计优先等原则。把握好大体方向，再攻克细节，根据细节优化完善，最终合理的实现方案设计效果。
source：google.cn
同时，还需要符合以下几点要求：
a、符合行业制图标准及相关规范要求
对行业制图标准及相关规范要求的了解和认知，是做好设计及图纸审核的基础，也是准则，确保设计、审核的规范性。

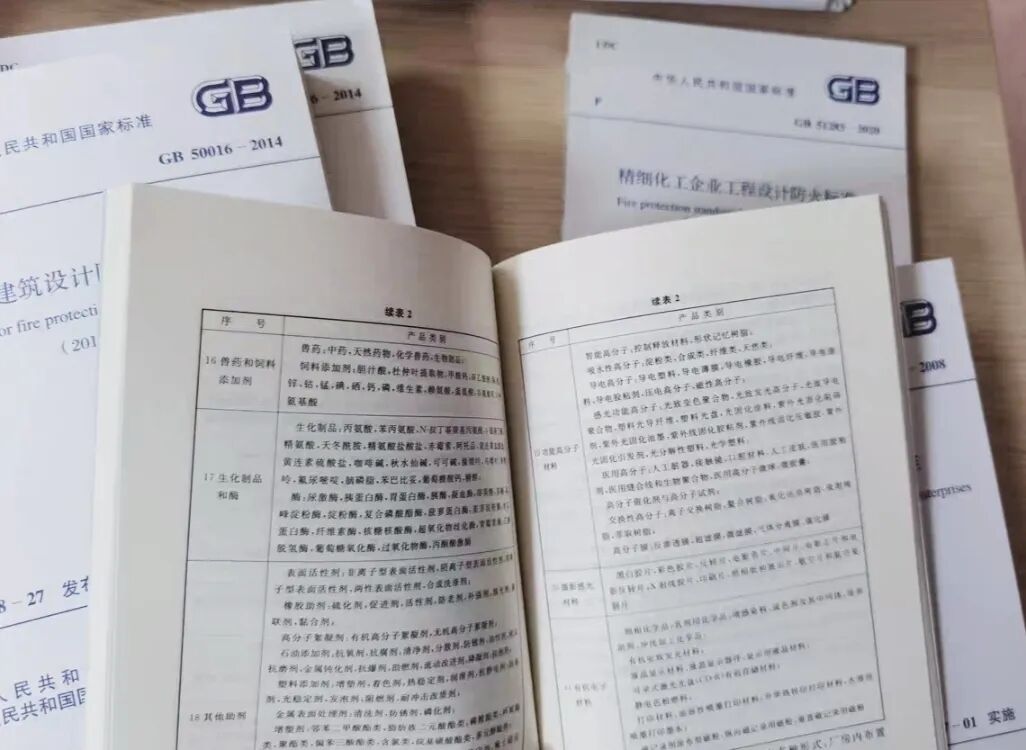

source：google.cn
△部分规范示例
b、符合业主、方案方等设计合作方要求的深化标准
图纸审核是以对设计理念及意图的深度理解为基础的，需要在尊重方案设计及设计效果的前提下进行深入思考。在保证设计效果的同时，还会结合造价成本的控制，确保设计的准确性及全面性。
source：google.cn
c、符合施工方需要的深化设计标准
在具体项目过程中，会发现地域性对设计也有着很多的影响，经常会遇到某些施工材料不常见、做法不适用、价格不匹配等矛盾冲突的情况，在各方协调配合调整后，确保整个设计的可实施性。
source：google.cn
d、符合公司制定的及设计师自我要求的深化设计标准
每个公司有自己的深化设计标准模板，每个设计师也有自己习惯的一些好的表达方式，两者结合，确保设计的美观性及完整性。
3、操作方法
图纸审核的内容十分的复杂，简单概括来说，操作方法可以总结为：资料整合、设计协调、图纸制作。
a、资料整合
根据设计效果、规范标准、成本造价、施工落地、专业配合等各方面的内容，进行综合考虑，整合分析。
source：google.cn
b、设计协调
和各专业的顾问进行设计协调，根据专业建议进行调整，整合出一套深化设计图纸。
source：google.cn
c、图纸制作
在图纸审核过程中及完成后，根据各种标准要求，进行绘制、修改、补充或删减图纸内容，完善优化前期图纸，保证合理性、落地性。
source：google.cn
P.S. 更为具体的操作步骤，就需要一切从实际出发，针对不同的项目，具体问题具体分析了。
平面系统的图纸审核要点
source：google.cn
图纸审核，包含的很多内容，主要可以总结为规范标准、功能使用、效果呈现、施工落地、成本控制、图纸表达六个审核要点。
下面，就结合具体的项目案例来看一看实际应用过程中，如何从这六个方面来对平面系统进行图纸审核的吧！
1、规范标准
首先，应该保证图纸的完整性，对图纸内容进行查缺补漏。图纸不全会给后期的施工造成很大的不便，如果施工出错会出现互推责任的情况，同时图纸也会影响预算报价，因此必须保证图纸的完整。
source：google.cn

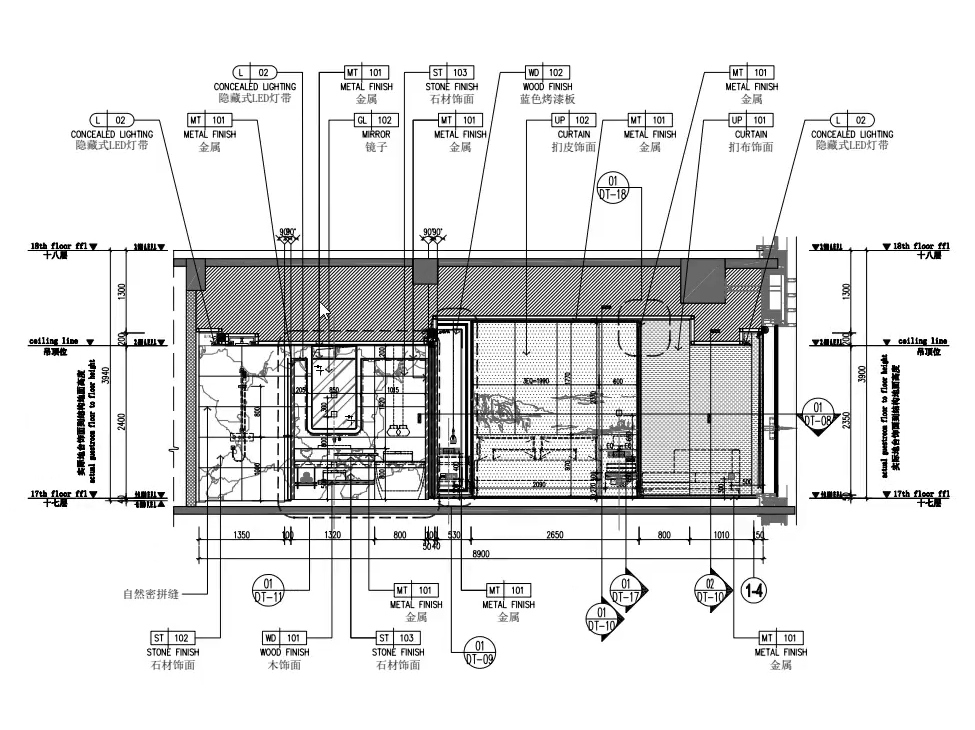

在这个酒店项目的图纸审核阶段，我们发现，图纸内容缺少客房床的背景墙面的金属造型的节点，那么如果没有，最终施工的时候，很可能这个位置就没有墙面造型。
△图纸示例
因为大部分施工单位都是以图纸为主的，效果图上有，但图纸上没有，那么后期很大程度上也不会做，因此在做深化设计的过程中就需要全面完整的将每一处设计都表达出来。
△图纸示例

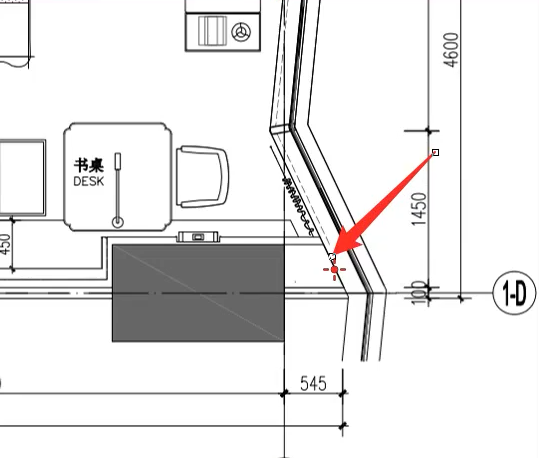

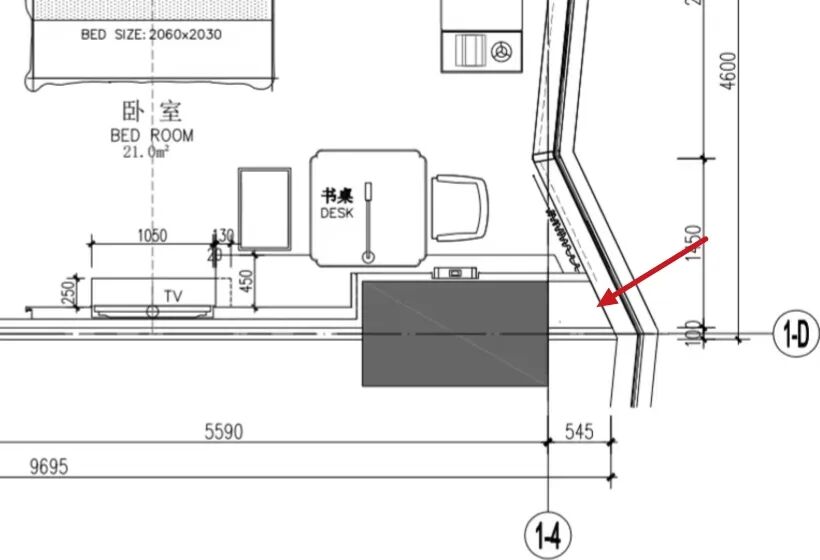

同时我们还审核出来，图纸中缺少隔墙与幕墙交接处的收口做法。
如果不处理，会影响最终效果，如果后期再处理，那么就会因为前期这个部分的成本没做预算，从而会影响整体的成本造价，因此需要在前期就补充完善相应位置的具体做法。
△图纸示例
其次，应该核查各项设计是否满足设计规范要求，且必须严格按照行业规范和标准进行绘图。以免影响局部使用效果或有安全隐患，可能还会影响工程验收及项目周期、成本等。
source：google.cn

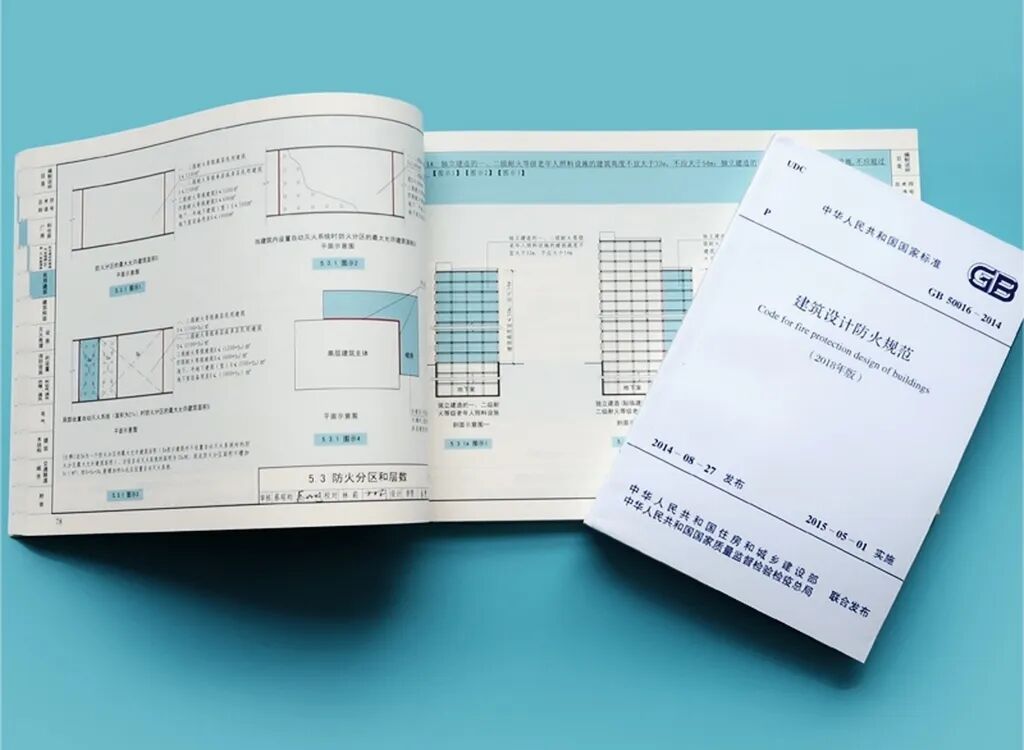

△部分规范图集示例

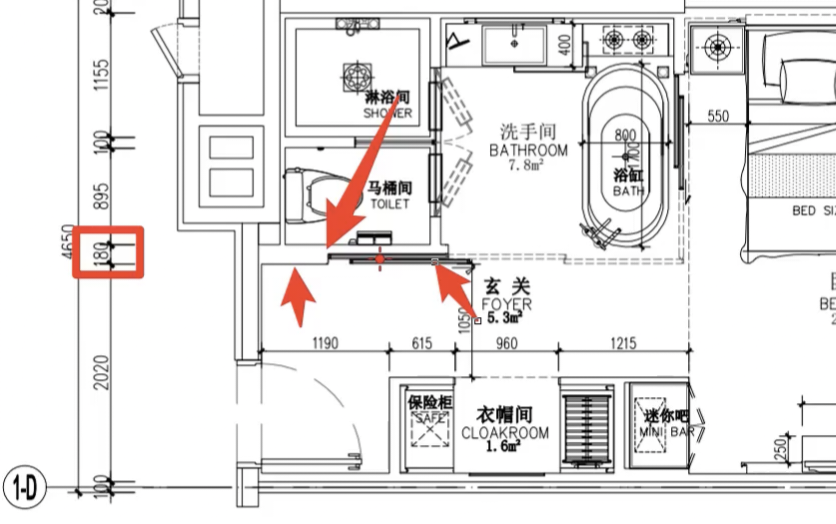

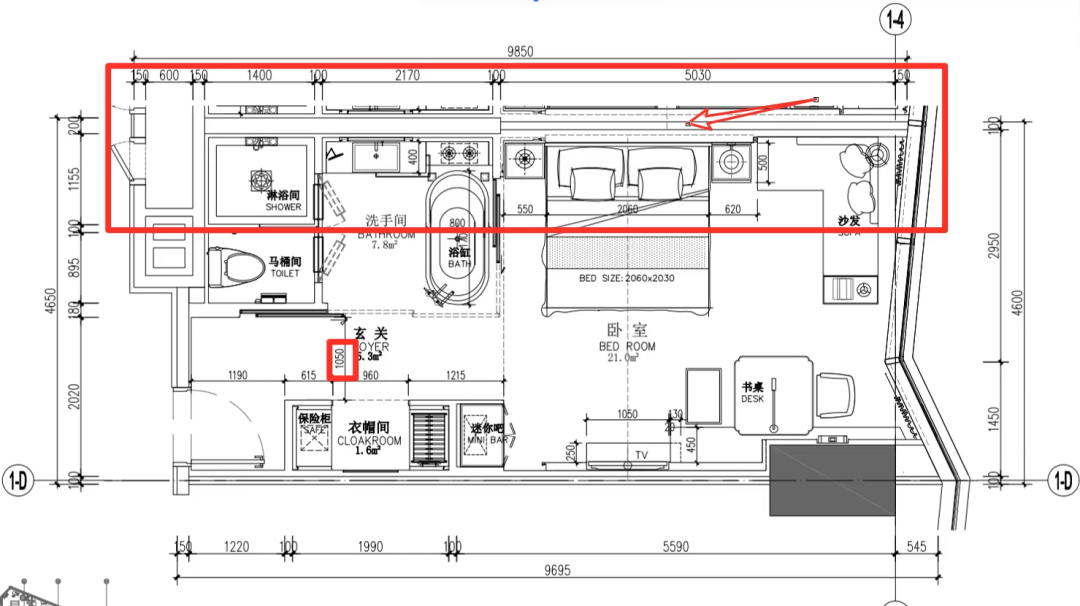

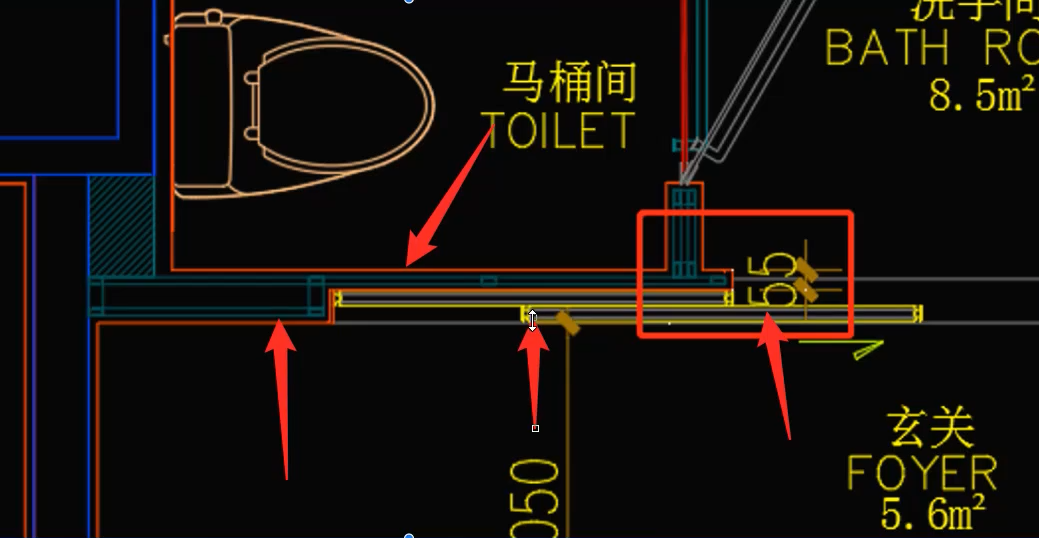

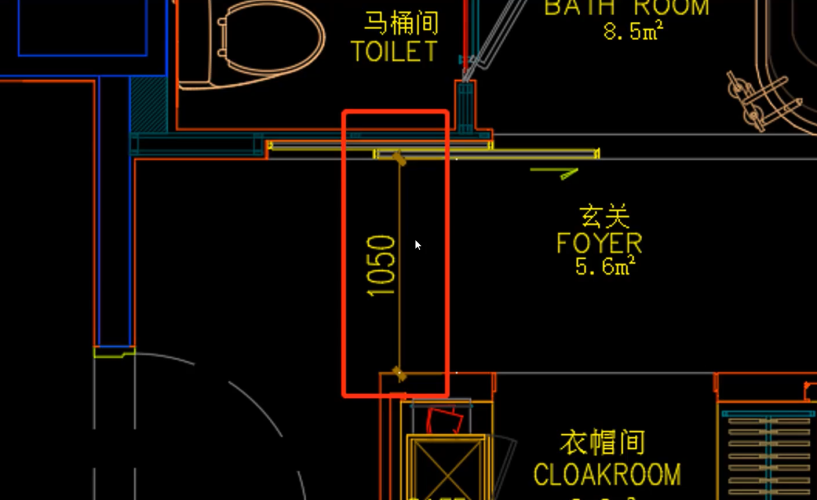

在这个酒店项目的图纸审核阶段，我们发现，平面图纸上，玄关位置的走道宽度只有1050mm，那么，一般来说，规范标准中，客房内的走道宽度是不建议小于1100mm的，在跟方案设计方沟通后，得到调整的回复。
△图纸示例

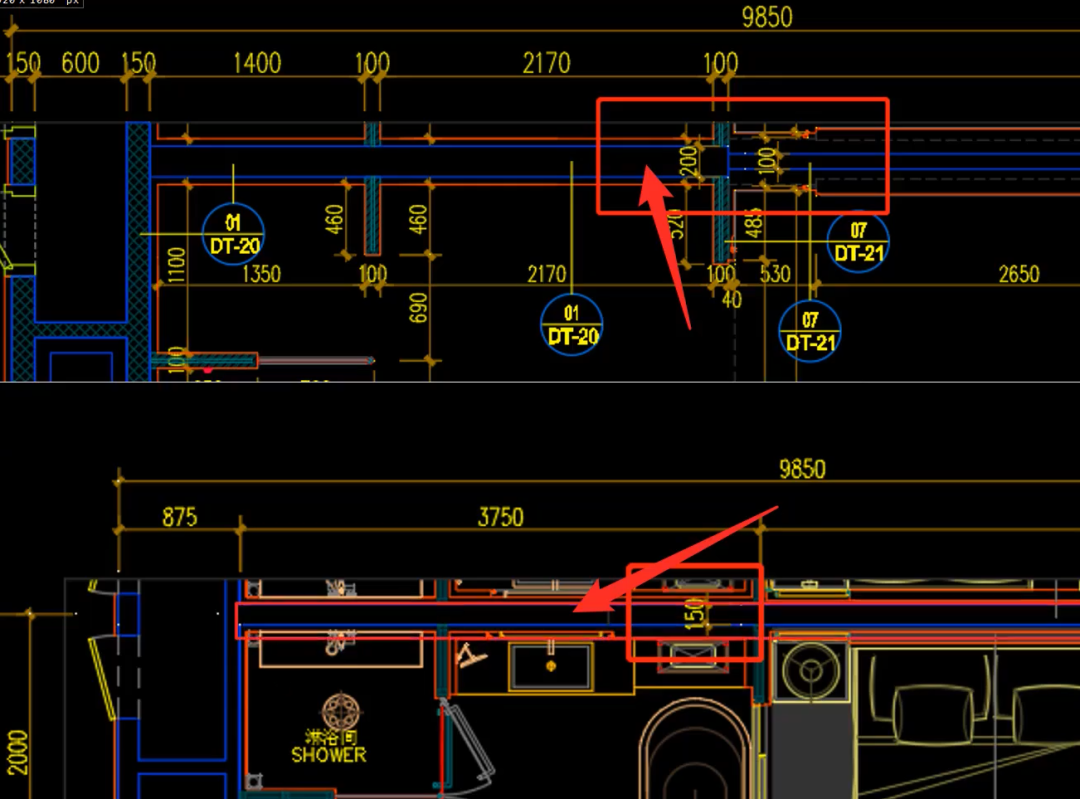

调整后的方案是其他空间的尺寸无法调整，便通过减少客房与客房间的隔墙厚度来实现内走道宽度满足1100mm的，这个时候，就又出现了新的问题了——墙体宽度不满足声学要求及砌筑要求。
△图纸示例
在经过与声学专家、施工方及方案方协调博弈后，最新确定了墙体厚度及相关做法，使得最终的方案得以施工落地并验收合格。
△图纸示例
这就很好的提现了图纸深化过程中，图纸审核的重要性。
2、功能使用
一些设计师在做方案时，往往会优先考虑美观，而牺牲了实际的功能使用的体验。如果不考虑周全，不以人为本，那么就只有等到实际使用了才会发现不便、不舒适，也就会导致整个设计的体验感及品质变差。
source：google.cn

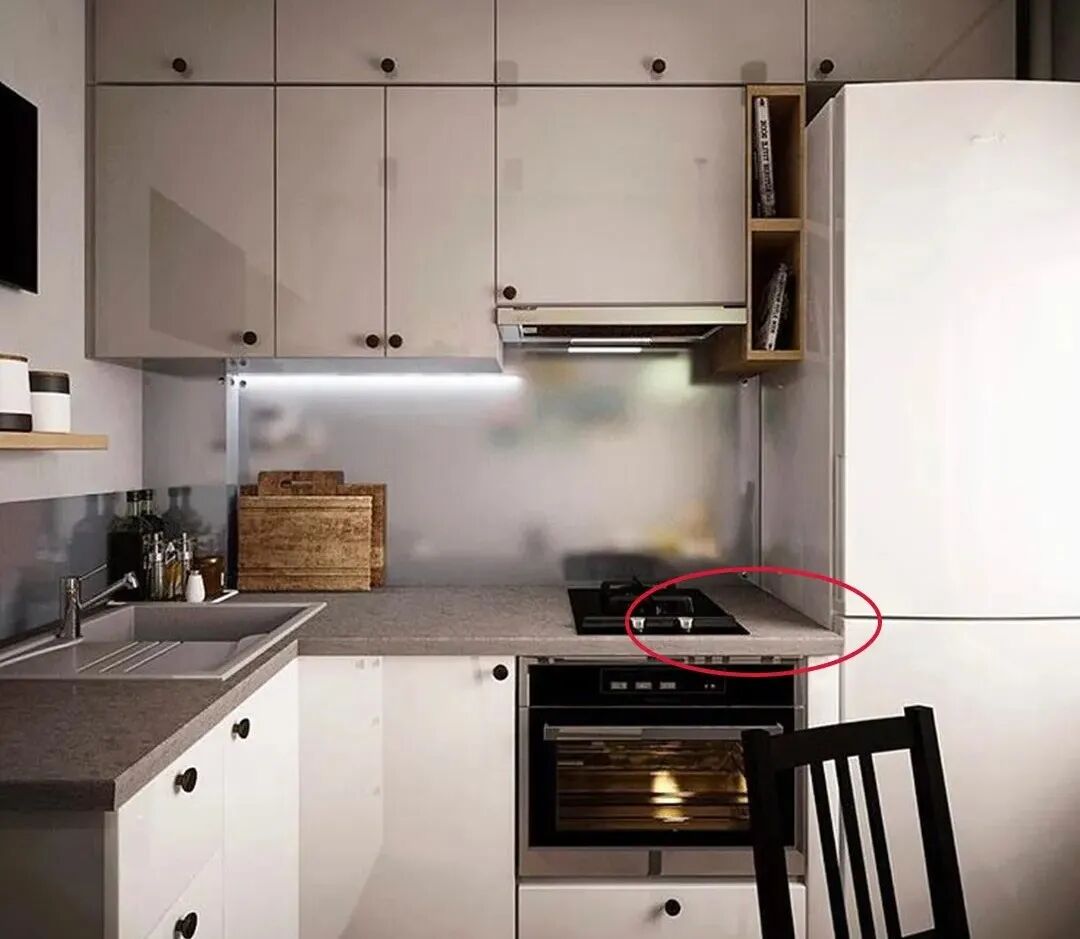

△案例示例

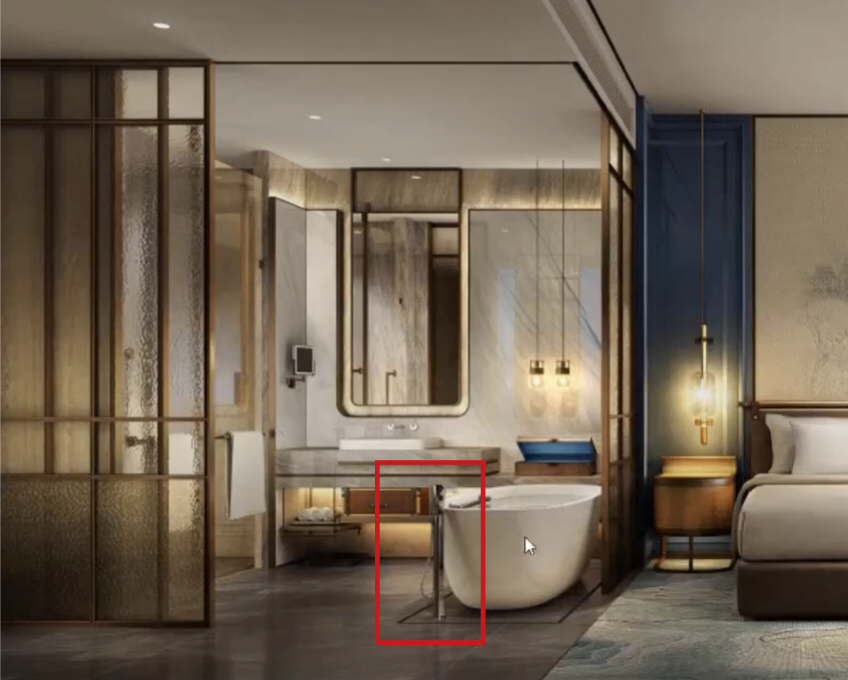

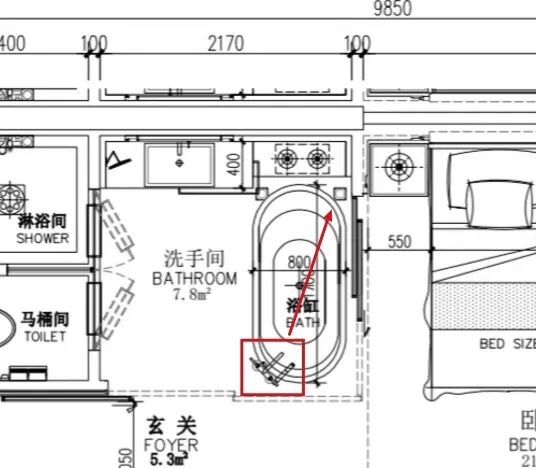

再来看这个酒店客房的案例，图纸审核过程中，发现浴缸独立龙头位置不太合理，是立在走道边缘的，那么这样做会出现什么问题呢？
△图纸示例
首先，它位于人的行为动线上，会比较容易导致磕磕绊绊，其次，龙头位置离地漏过于远，若发生漏水情况，不利于及时快速排水，且这个位置不好做龙头的加固，会导致龙头易晃动。
△图纸示例
那么，该如何解决优化呢？我们建议将龙头调整到浴缸的另一头即可。
△图纸示例
所以你看，一个小小的浴缸龙头的位置设计，却在实际使用中有着如此多的影响。
因此，如果在深化设计过程中，可以从实际功能使用的角度出发考虑，后期就会省去很多不必要的麻烦，这也是深化设计师的价值所在。
3、效果呈现
在图纸审核的过程中，还会遇见这样一类情况，就是设计图纸与效果图不符。那么这个时候就需要确认，以哪个为准，是图纸表达错误，还是方案修改导致的。
source：google.cn
比如，我们这个酒店项目的案例中，效果图显示衣帽间地坪材料为石材，但是图纸上为木地板，那么就需要去沟通确认此位置地坪的具体材料。
△图纸示例
在效果呈现的方面，还有一点就是材料及工艺做法的选择是否合理。

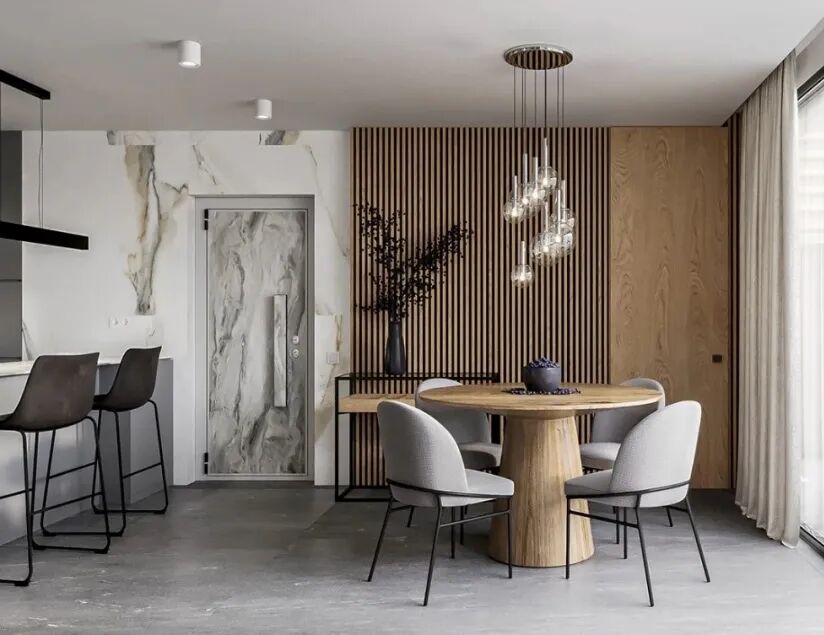

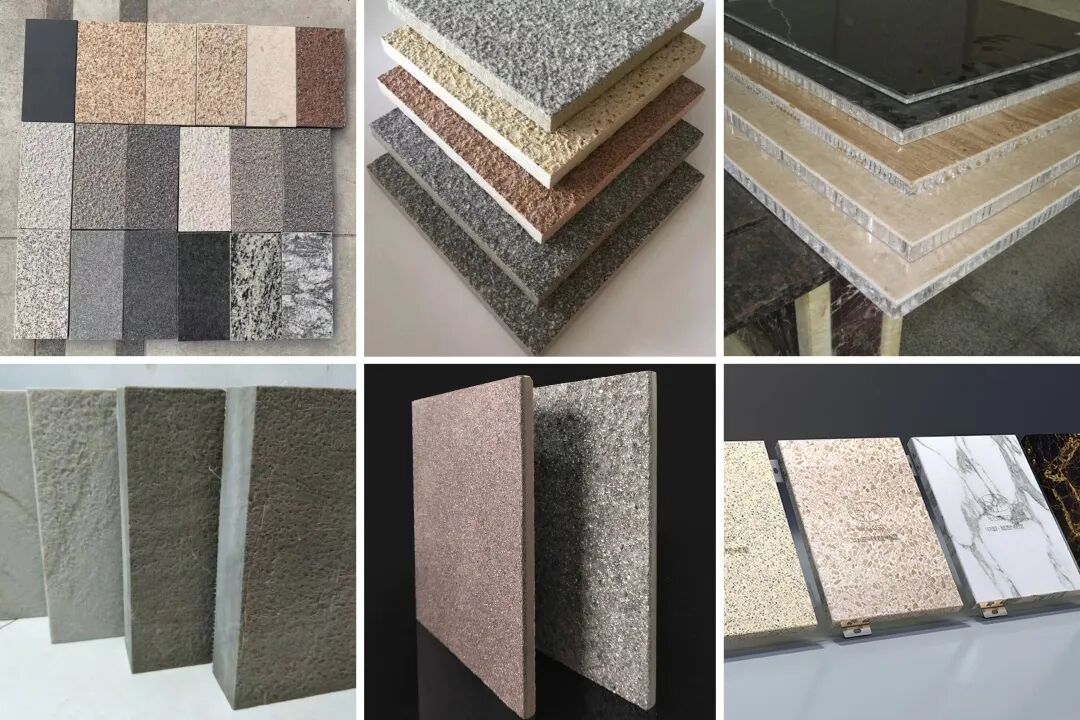

以石面墙效果为例，可以选用的材料有很多，真石材料、仿石材料，如天然石材、超薄石材、PU石材、仿石砖、仿石铝板、仿石漆等等。
source：google.cn
△部分材料示例
材料确定后，在某种情况下可以选择的墙面施工工艺的做法也有很多，如天然石材，可以干挂、湿贴、干粘等等。
那么在图纸审核过程中，就需要综合考虑材料性能、完成面的厚度、成本造价、施工难度、耐久性等等因素，是否匹配、合理。
4、施工落地
图纸审核过程中，施工落地方面比较常见的一点就是完成面或者一些设计尺寸不满足落地要求。
一些深化设计在图纸阶段并没有考虑太深入，等到施工的时候，却发现当下的工艺还做不到，或者做到的话，也需要极其高昂的成本等等，诸如此类的问题就都要考虑到。

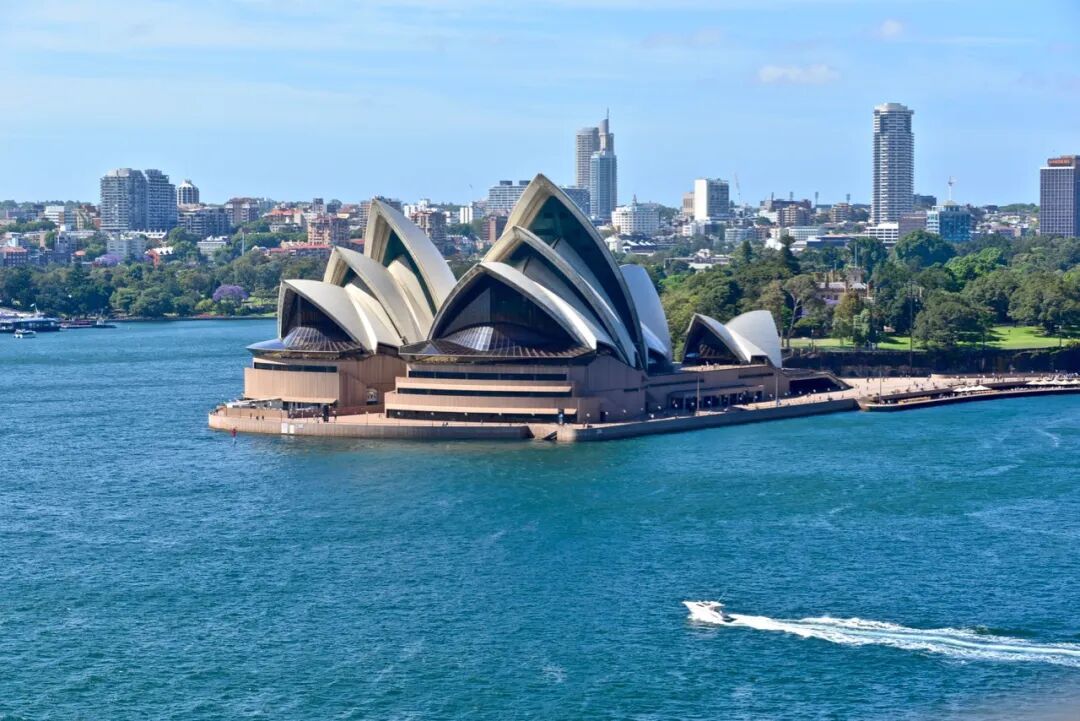

比如下面这个最经典的悉尼歌剧院项目，至今仍旧被人们诟病。
source：google.cn
△案例示例
还是来看酒店客房这个案例，审核方案方提供的图纸，发现有一段钢结构墙体，一面做石材饰面，一面做木饰面，总体完成面厚度只给到55mm，这在实际施工中是无法完成的。
△图纸示例
△图纸示例

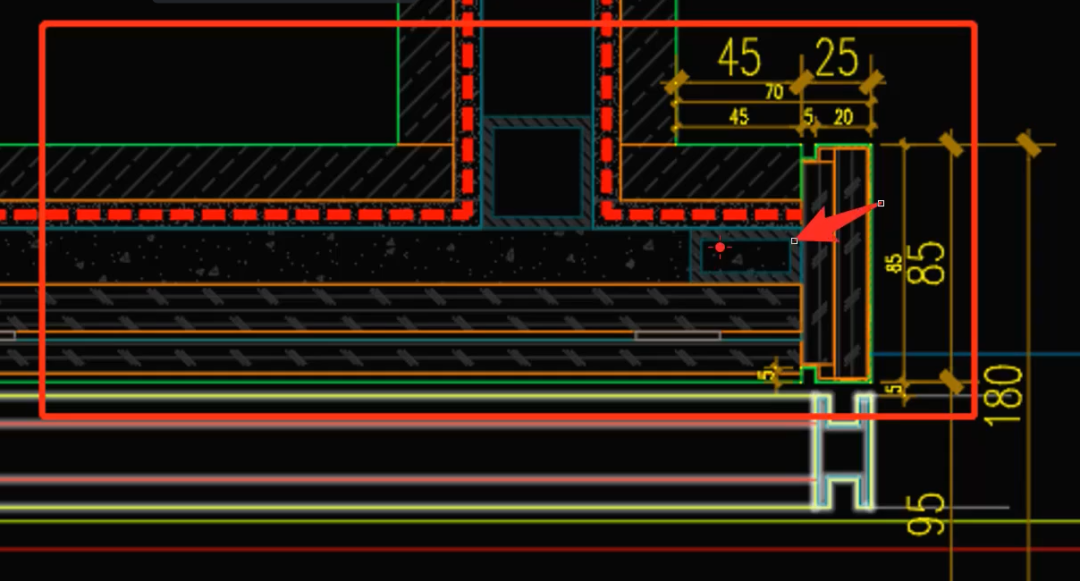

最终我们通过节点深化，考虑到客房尺寸的局限性，工艺的极限性，以及施工误差等情况，最终将此处墙体完成面确定在85mm。
△图纸示例
此外，施工落地方面还有一个比较常见的审核要点，就是一些比较细节的处理方式没有表达或表达不清晰、不全面。
最终可能会导致细节部位因施工方不处理、随意处理或不知道如何处理，从而影响最终效果，或导致无法通过验收、后期补充图纸继而增加成本等一系列问题。
source：google.cn
△案例示例（缺少异形墙面造型）

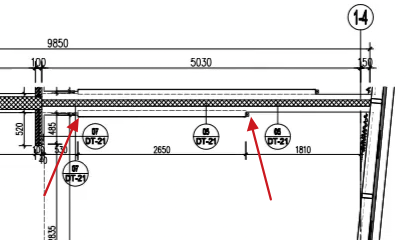

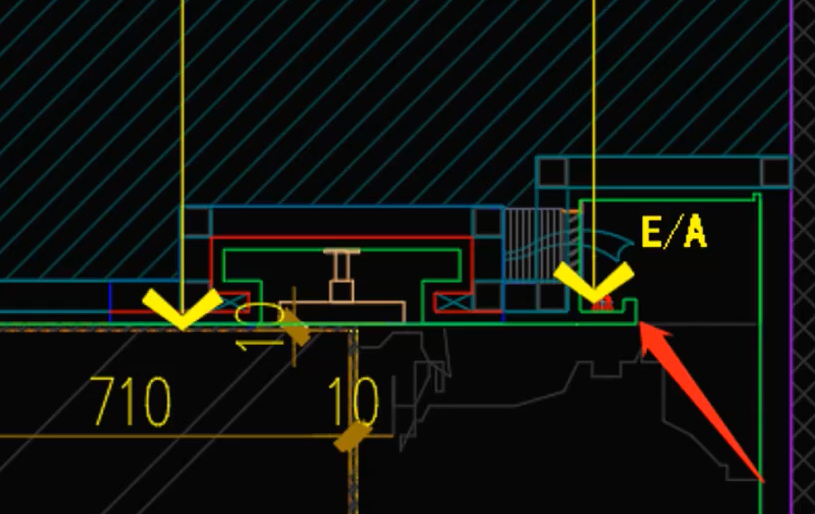

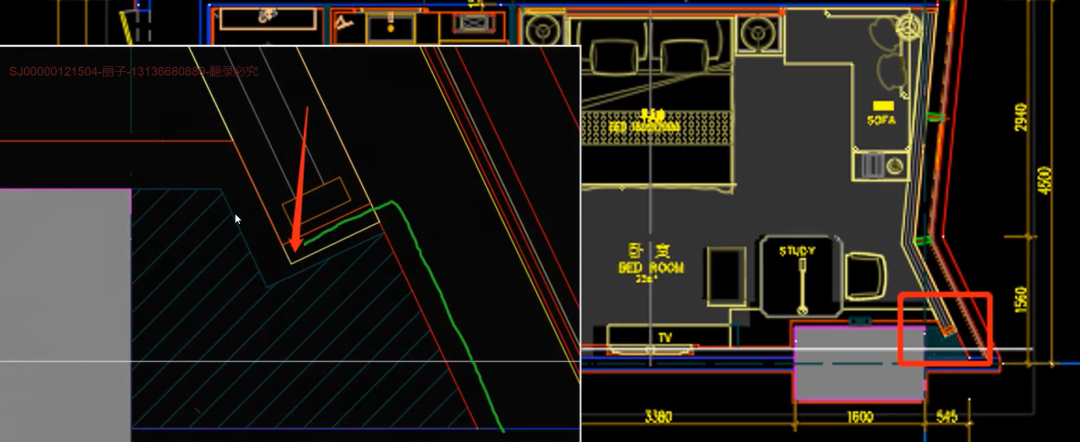

比如，这个项目案例中，隔墙与幕墙交接处的收口做法未明确，无详图，导致无法落地。
△图纸示例

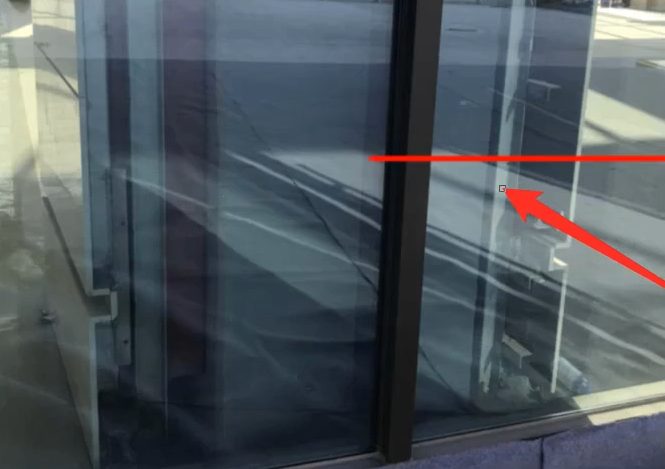

如果这个位置不做处理，会从室外透过幕墙看到室内未处理的交接位置，影响整体美观及体验感，也会导致酒店品质大打折扣。
△效果示例
考虑到以上内容，与方案方沟通协调，方案方提供了一份收口做法的详图。在转角处设置凹槽，将墙面饰面做到凹槽阴角处，另一侧用石膏板，刷深灰色乳胶漆进行收口。
△图纸示例
后来经过我方对效果美观性、施工便捷性等方面的考虑，提出取消凹槽，两侧均用木饰面材料收口的处理方式。

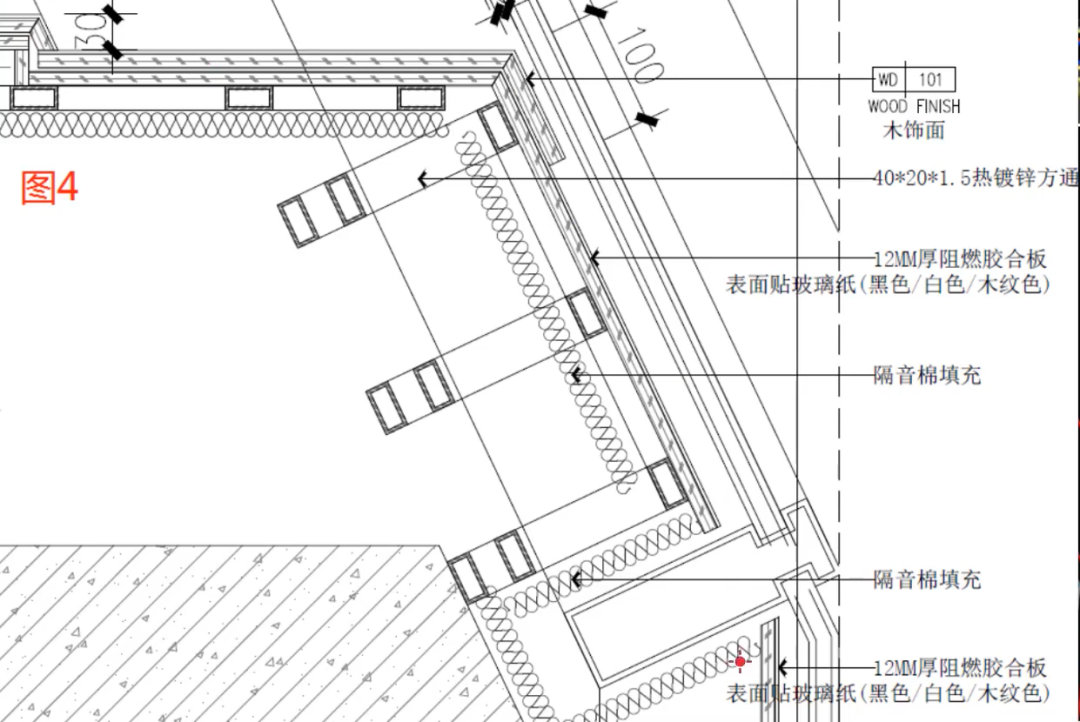

但施工方建议，从成本造价角度考虑，将靠近外侧的墙面局部采用木饰面，其余部位做法保留到内衬板，再在表面贴白色/黑色/木纹色的玻璃纸。
△图纸示例
最终经过与方案方、施工方的多次沟通协调，确定采用两侧均用木饰面材料收口的处理方式。在这里也充分提现了方案设计优先的原则。
5、成本控制
一些项目在设计阶段，并没有考虑太细致，那么就有可能会出现一些重复设计、过度设计或者无效设计的情况。因此，在深化设计的过程中，就需要对设计细节进行优化完善，通过合理的设计进行成本控制。

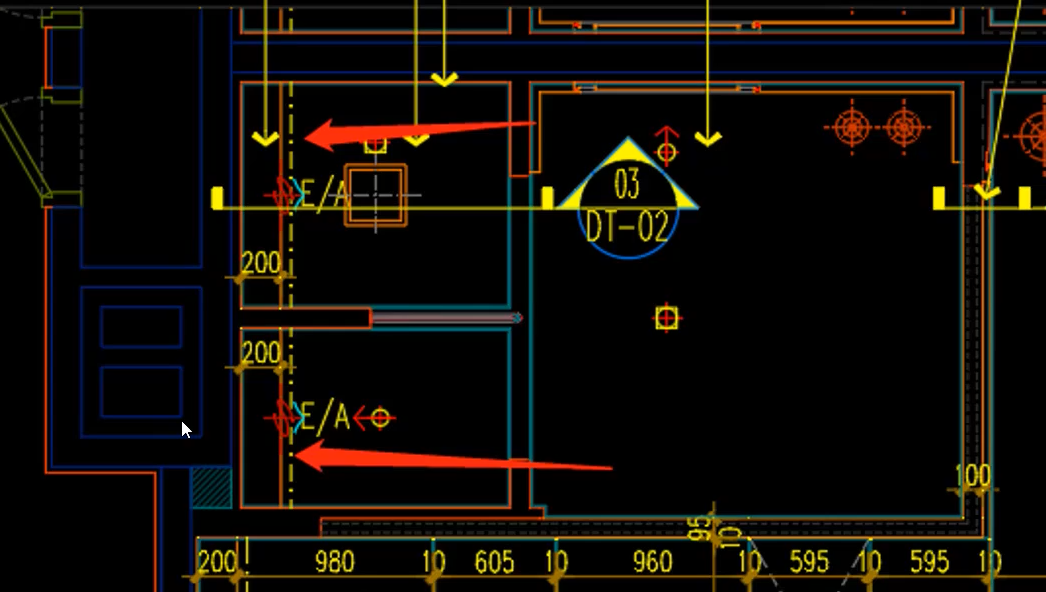

继续看我们的这个酒店客房的案例，审核图纸的时候，我们发现，其天花灯槽全部都是三角造型。
△图纸示例
但是在某些区域，无可视角度，做了也看不到预期的效果，那么这就等于是过度设计、无效设计，只会增加成本，所以改成普通的灯槽做法即可。
△图纸示例
△图纸示例
在成本控制这方面，还有一个常见的做法，就是材料或工艺的替换，比如实木的价格比较高昂，想实现方案效果，但是成本预算不足。

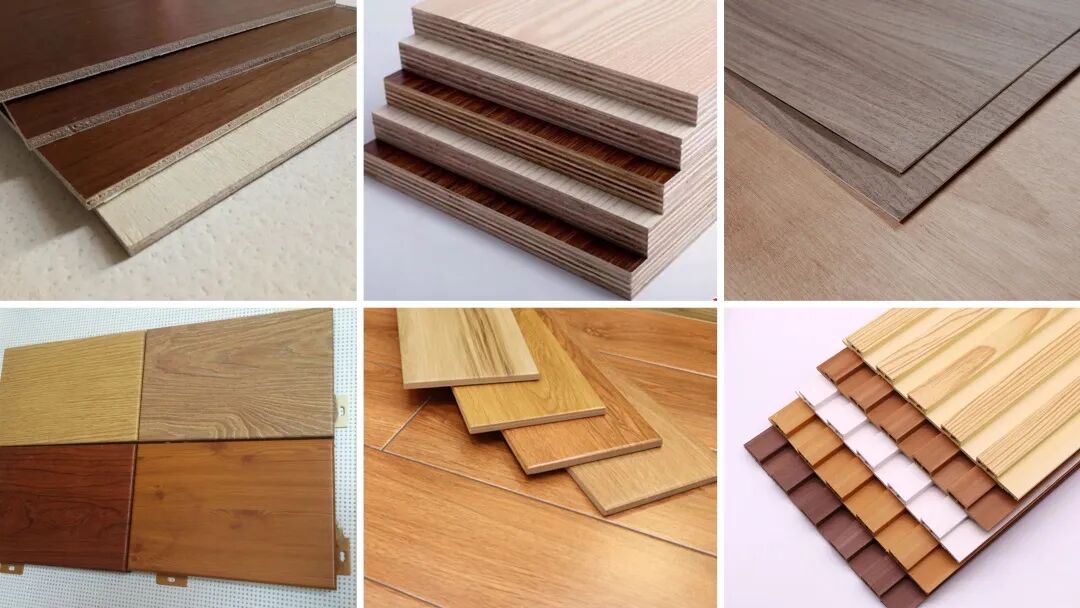

那么在深化设计的过程中，就会考虑运用能达到接近实木效果或性能的木纹砖、生态木、仿木纹铝板、科技木等等。
△部分材料示例
在图纸审核的时候，要注意材料性能是否与房间或空间功能相匹配，不要说在卫生间内使用了防水性能差的材料，那就失去了材料使用或替换的意义。工艺替换也是一样的道理，这里就不做额外的阐述了。
6、图纸表达

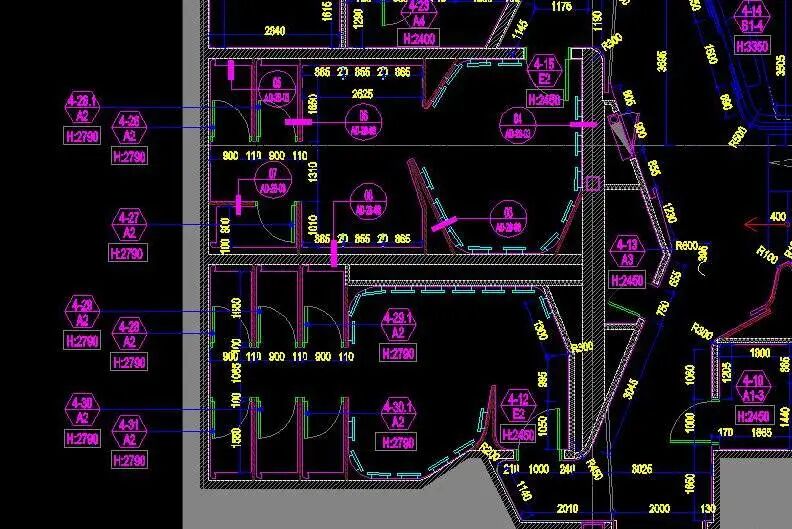

图纸表达应该做到规范、准确、完整、美观、全面、清晰等，比如，有没有标注错误的，有没有字体样式、大小不一致的，有没有线型没做区分的...等等，这里就不过多讨论了。
△图纸示例（字体样式大小不统一）
在图纸审核过程中，需要特别注意是否有让人看不懂或容易理解错误的内容，以免导致信息传递混乱或错误的局面。
有关平面图纸审核的内容就先给大家讲解到这里了。还想了解更多深化相关知识的设计师朋友可以了解一下《dop施工图内训营4.0进阶班》。
课程亮点：
△课程详细介绍码上咨询课程顾问
课程适合人群：
课程授课讲师：

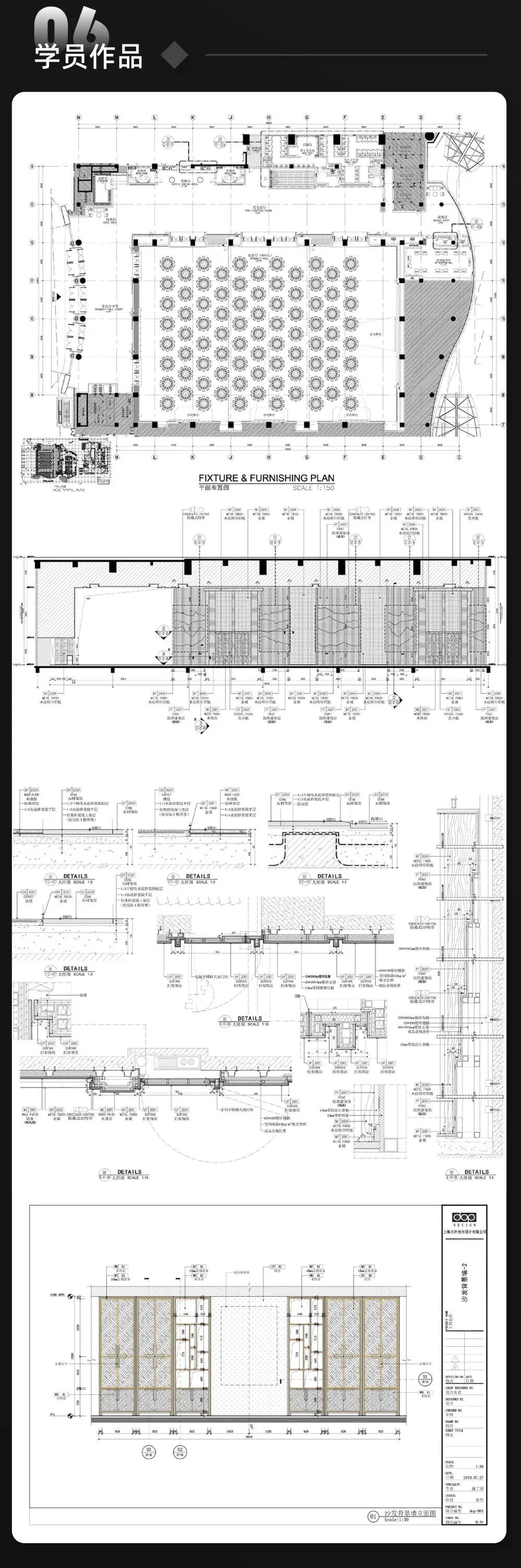

学员作品：
学过的他们都这样说：

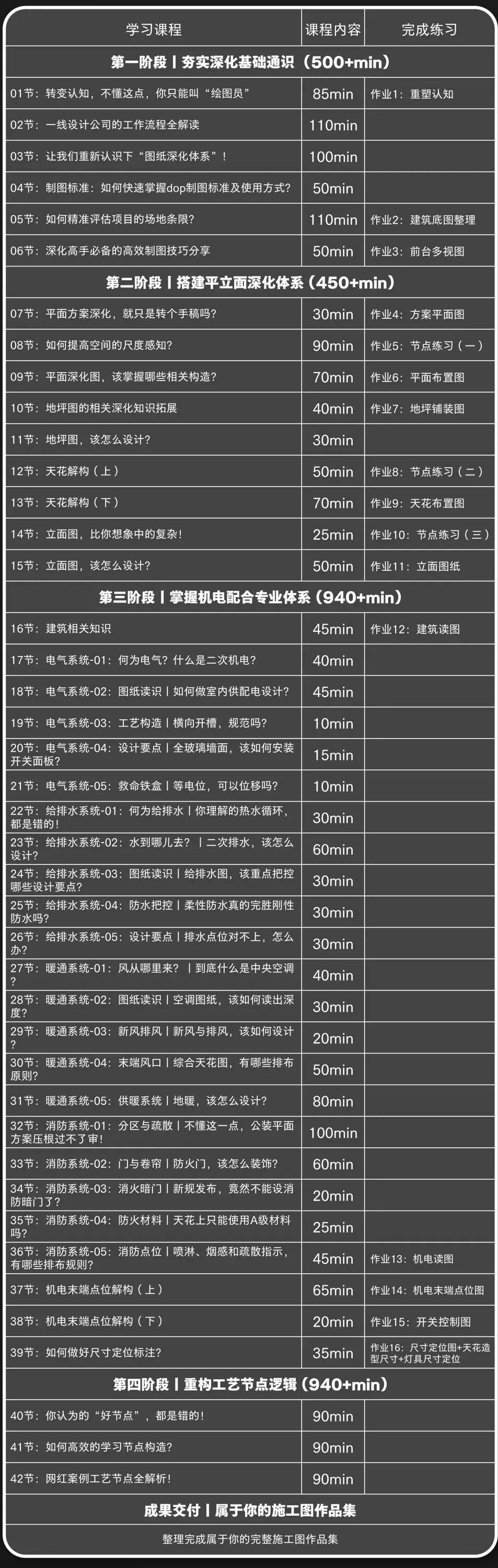

课程详细教学内容：
