诺曼·福斯特：与自然同声

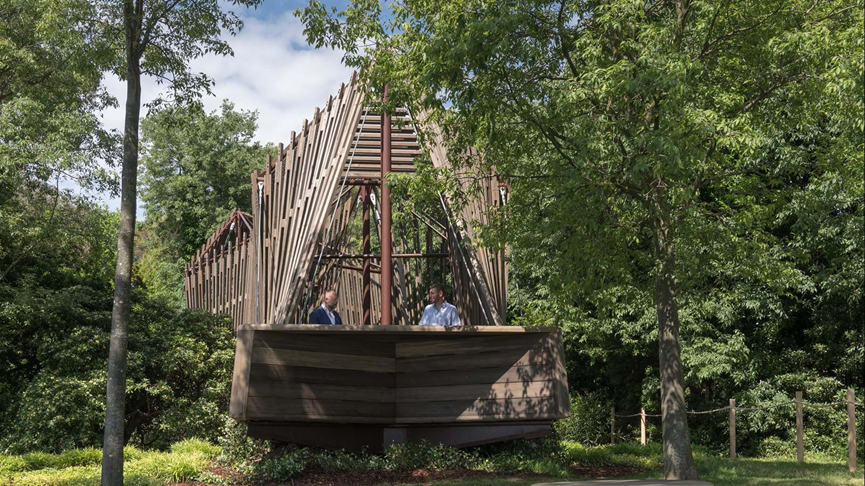

© Foster + Partners事务所



项目名称：梵蒂冈小教堂
建筑设计：Foster + Partners事务所
地址：Venetian island ，San Giorgio Maggiore，Italy（意大利，圣乔治-马焦雷，威尼斯岛）
项目年份：2018年
建筑面积：128m²
01
项目介绍


2018 年威尼斯建筑双年展，首次展出了代表梵蒂冈城的罗马教廷展馆。Francesco Dal Co提出采用 10 个临时小教堂的形式，让每个小教堂都由不同的建筑师来设计的想法。本文介绍的是由Foster + Partners事务所设计的其中一座小教堂。



© Foster + Partners事务所


02

设计亮点

Foster + Partners 创始人兼执行主席 Norman Foster在调研项目选址时表示：“在靠近Palladio的宏伟教堂和Cape Verde剧院的San Giorgio Maggiore，我发现了一片绿地，两棵成熟的树木完美地勾勒出湖泊的景色。它就像大花园中的小绿洲，非常适合沉思。


我们的目标是创造一个散布着斑驳光影的小空间，远离路人的纷扰，专注于远处的水和天空——一个心灵避难所”。


在传统理性思维的引导下教堂建筑往往更加偏向实用坚固与美观。随着现代主义的兴盛，现代教堂的形式多了几分简单与纯粹，但同样圣洁与唯美。



© Foster + Partners事务所

03

设计理念

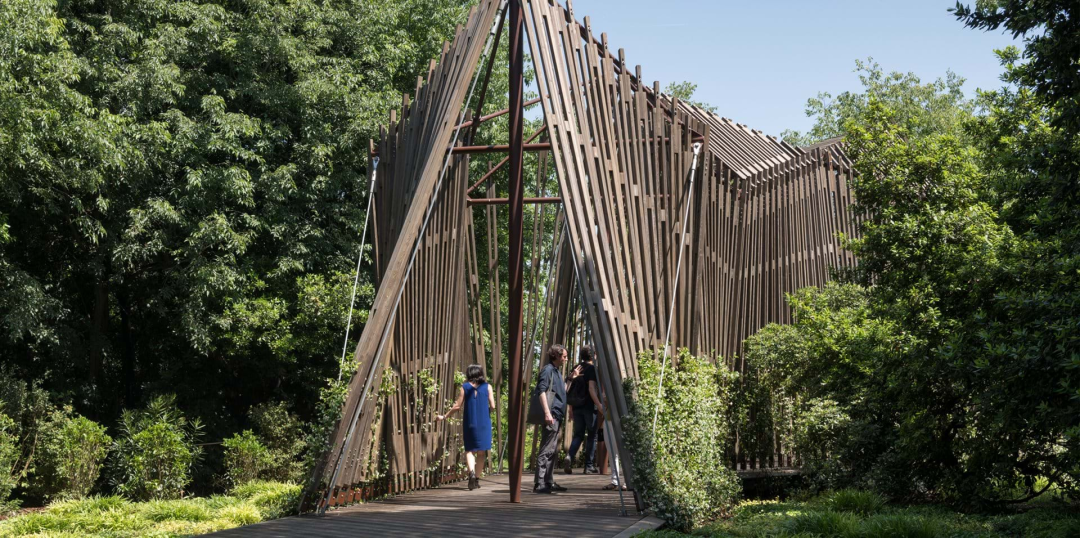

它坐落在成熟的树木中间，建筑内外全木质的氛围虔诚而向上。在其中可以祷告与礼拜，或仅仅安静地欣赏树林之中的景色。

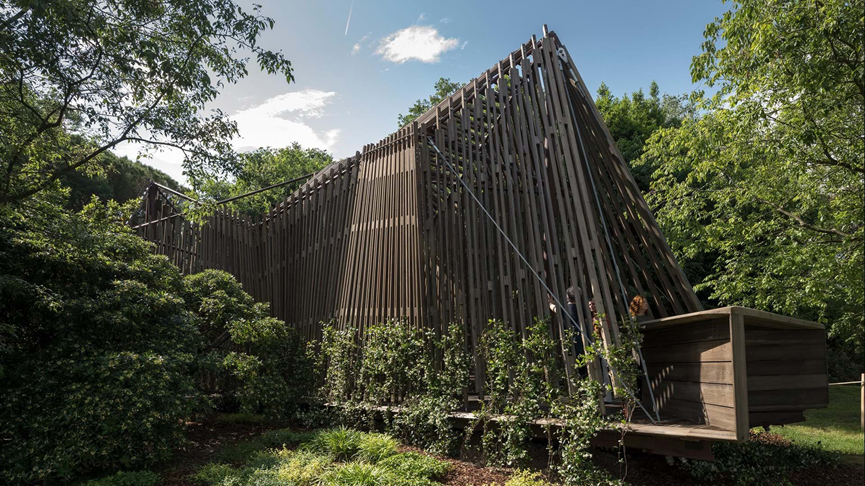

随着时间的推移，结构周围种植的茉莉藤蔓会爬上它，柔化它的轮廓并释放出柔和的香味，以增强精神平静的感觉，最大程度地减少建筑之于环境的突兀感，做到人与自然与建筑和谐共生。



© Foster + Partners事务所

04

设计结构

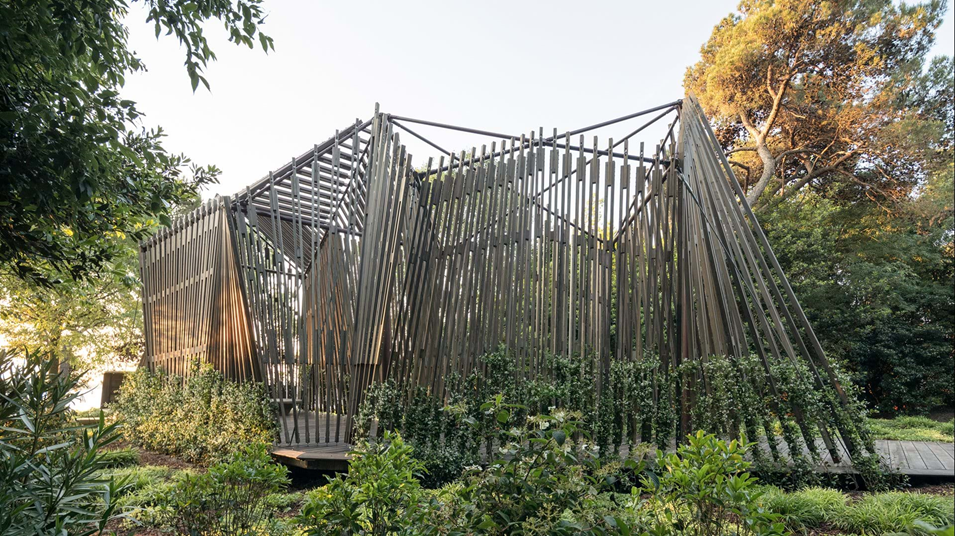

设计的出发点是在景观中设置三个象征基督教的十字架，上面覆盖着帐篷状的薄膜。随着设计的发展，十字架变成了由电缆和桅杆组成的张拉式整体结构，而薄膜则发展成为附着在结构上的木格子。


教堂结构反映了原始朝圣概念的轻盈和空灵本质。它由支撑木甲板的倾斜钢地板结构和钢桅杆横臂组成的张拉式整体结构组成，由预应力钢索和小的倾斜圆形空心截面支撑。使水平横臂和垂直桅杆能够相互分离，同时保持结构稳定。它们共同创造了一个能够抵抗垂直重力载荷和横向风载荷的屋顶结构。


© Foster + Partners事务所

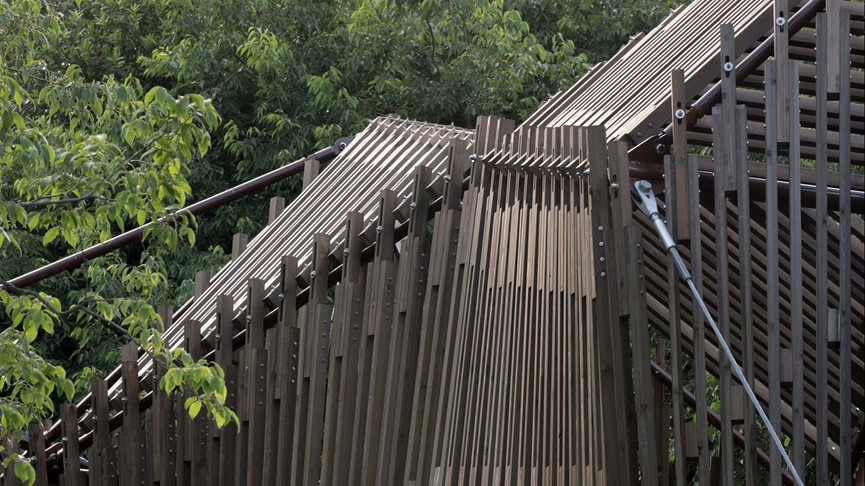

整个空间被若干落叶松制成的薄木板条包围，从甲板延伸到整体结构。它们允许斑驳的光线进入空间，营造出一种富有空间感的半开放状态，同时形成的阴影定义了教堂的体积。


四时丰富的光影变化渲染了内部的层次。木板条和结构体之间的连接设计为独立滑动，以确保当整个结构在风荷载下移动时板条不会过载，更加坚固。


© Foster + Partners事务所


05

图纸欣赏

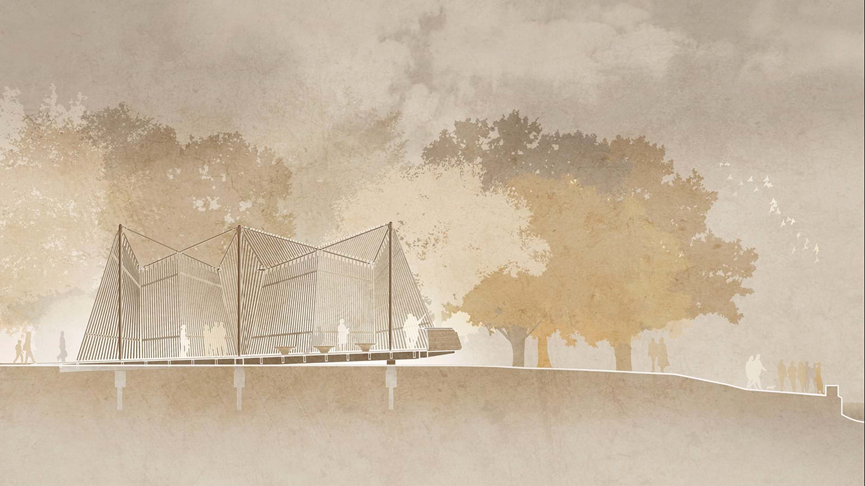

南立面图© Foster + Partners事务所

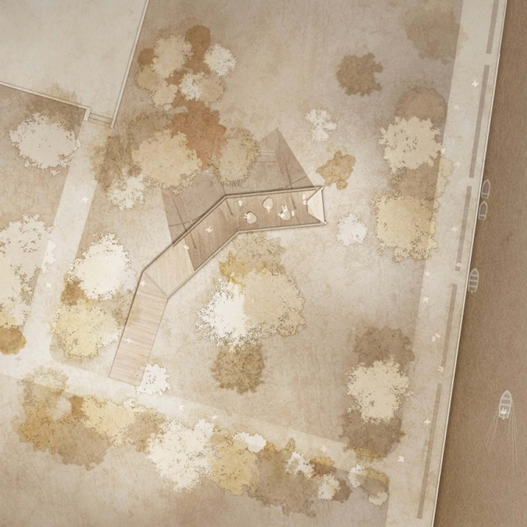

总平面图© Foster + Partners事务所

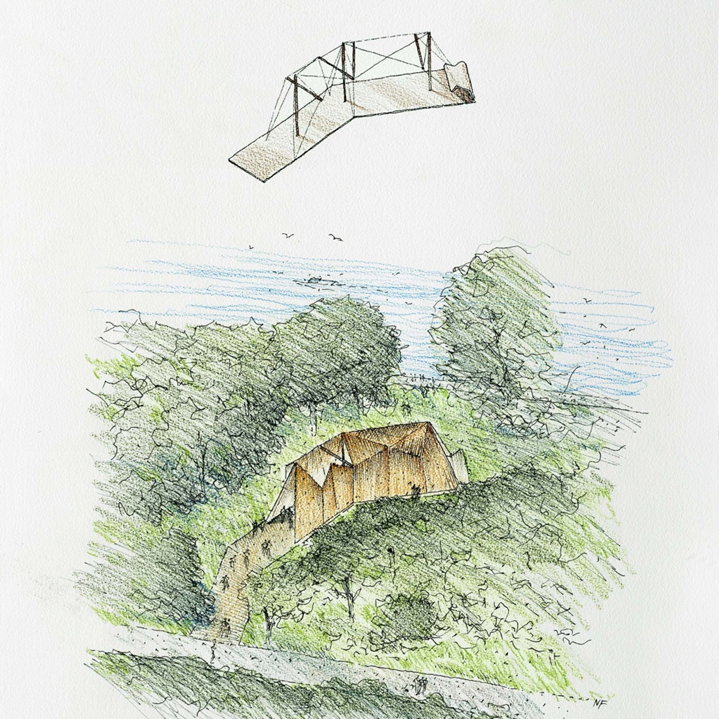

鸟瞰图手绘草图© Foster + Partners事务所

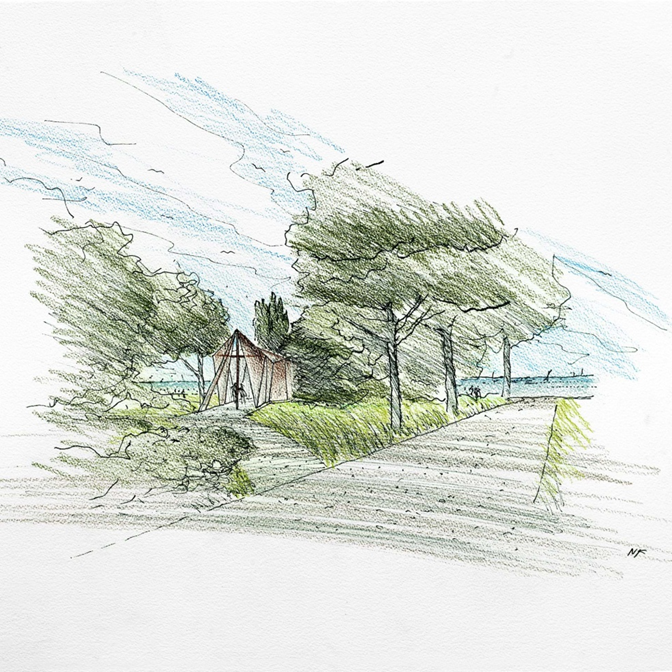

入口处手绘草图© Foster + Partners事务所


资料引述：
[1]Foster + Partners 官网

https://www.fosterandpartners.com/projects/vatican-chapel-pavilion-of-the-holy-see/
