大家是不是有这样的经历，在看到知名的公司或个人图纸画的非常好的情况下，就拿自己的绘制图纸来跟他们对比，然后再去模仿图纸中的优点，对你现在的图纸进行优化。
那别的公司或者个人图纸绘制好的情况下，它可能包含了一套施工图制图规范内容的统一，图面表达、合理美观、模块选择合理好看等一些方面组成。
至于怎么来判断图纸的好坏，相信还有小伙伴没搞明白，那本期内容，咱们来简单的回答下，dop设计团队，都是怎么判断一套施工图的好坏的。
主要从以下10方面来进行评判，小伙伴们也可以先看视频一睹为快：

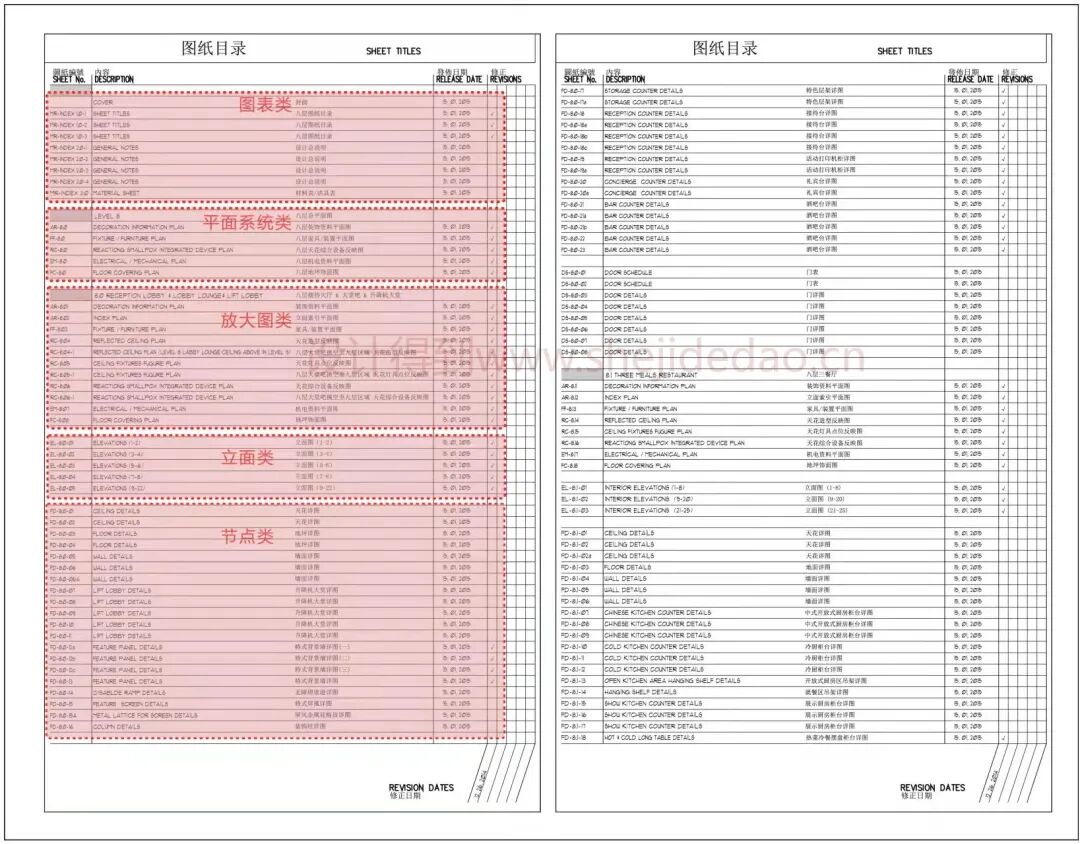

1、目录体系完整
从图纸目录中就能够清晰的看出整套图纸的表达的内容及数量，也能看出图纸是否有遗漏。

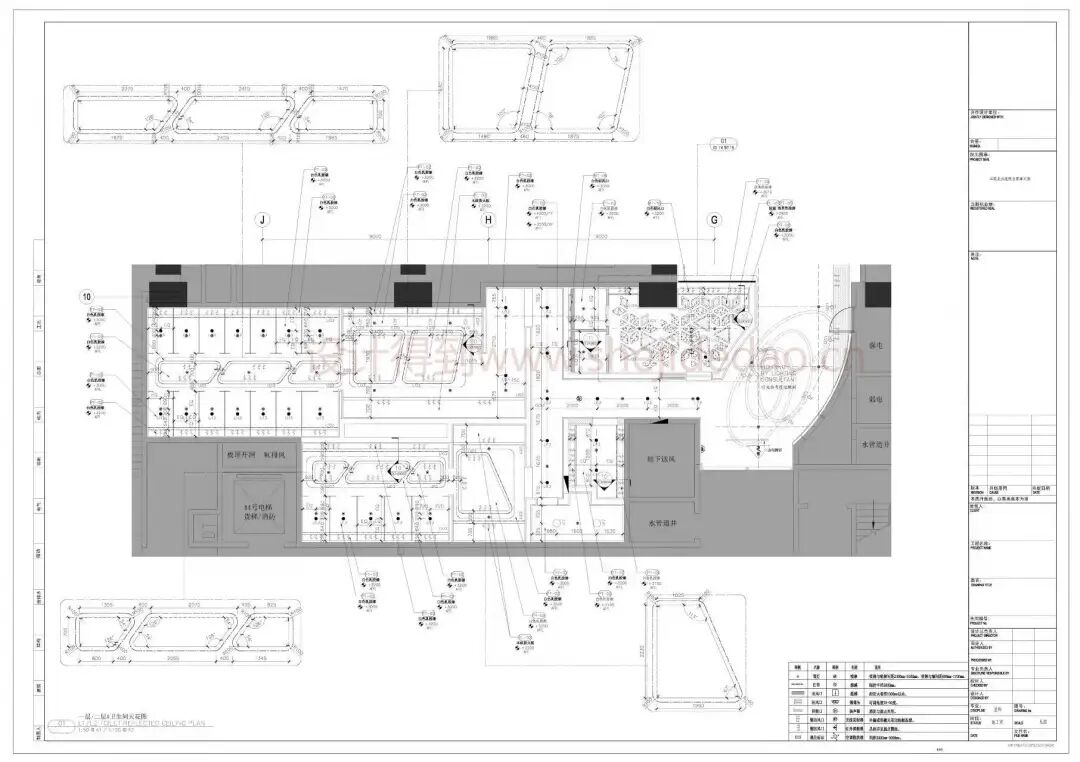

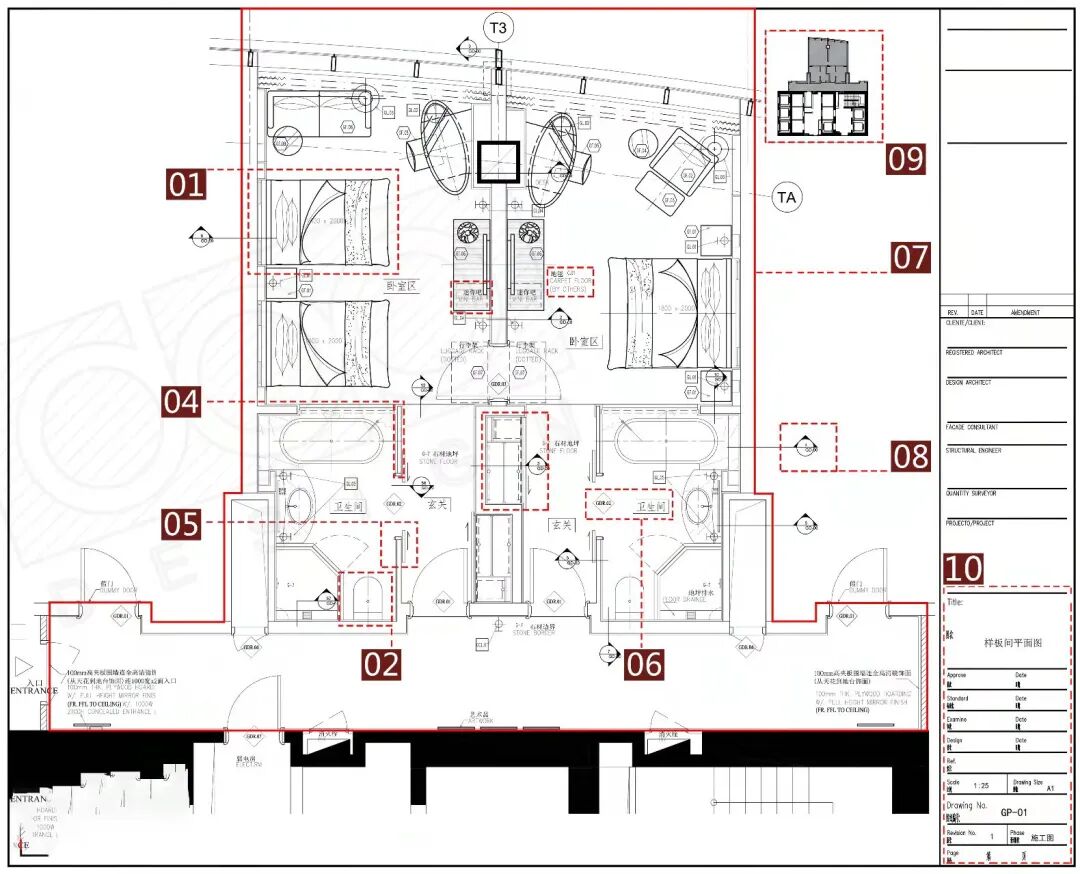

2、图纸索引逻辑清晰
一套索引逻辑清晰的图纸可以快速表达图纸内容，看图人员也能快速找到想要查找的内容。

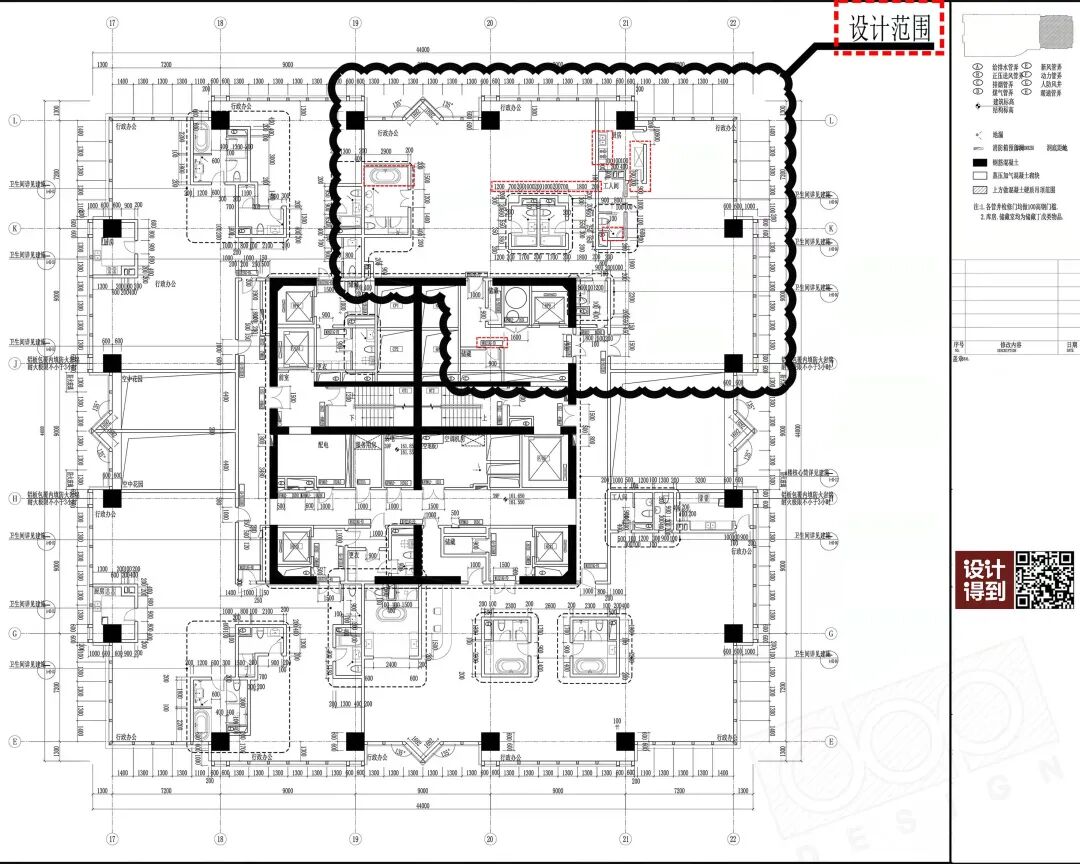

3、图纸覆盖全面
图纸所要表达的内容要全面不能有遗漏或者缺失，不管平面或者立面区域不要有遗漏，表达内容也不要有遗漏。

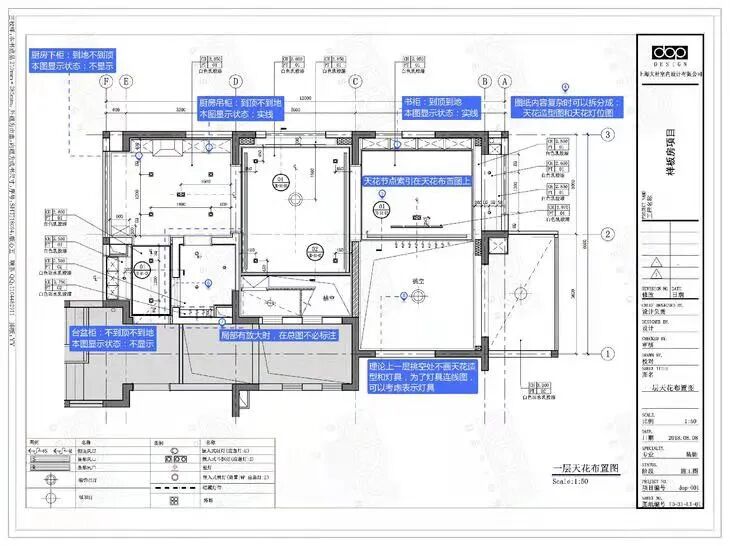

4、清晰表达建筑、装饰信息
室内施工图清晰表达建筑信息也是衡量一套图纸的好坏的重要标准。
5、图纸比例合理
通过一套相对常用且科学合理的图纸比例是为了将，图纸的设计意图表达清楚。
如：常见尺寸1：30、1：50、1：100；
室内通常比例有：立面图通常比例1：30-1：100，平面图比例通常为1：50-1：100，节点比例通常为1：2-1：20.
6、图纸排版美观
一张美观，有节奏的图纸，方便工人在施工时找到想要的内容。

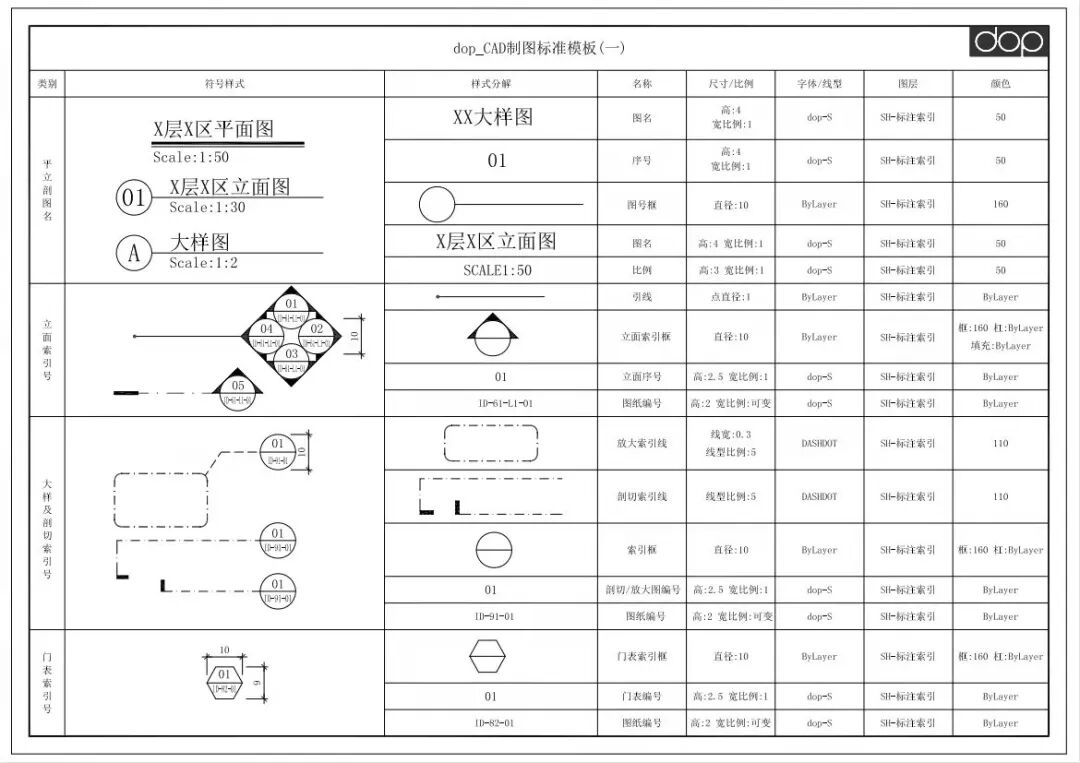

7、皮肤美观
皮肤指模块、文字、标注、标高等辅助类型信息。
一套完整的施工图，不仅仅只有立面、平面、还有用来表达图形的符号。

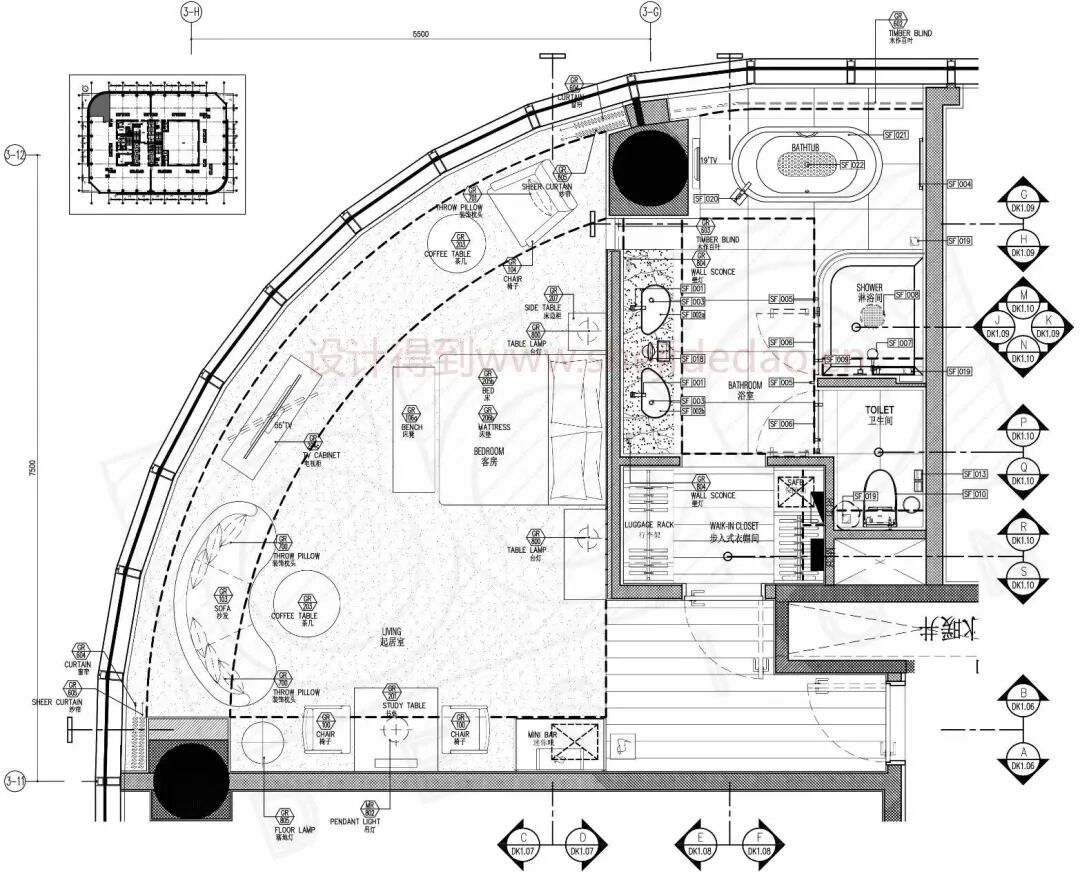

8、线型设计合理
线型设置是控制图纸好看的灵魂，通过线型控制线条的粗细、近大远小、近实远虚，然图纸更有层次感，方便主次信息的提炼。

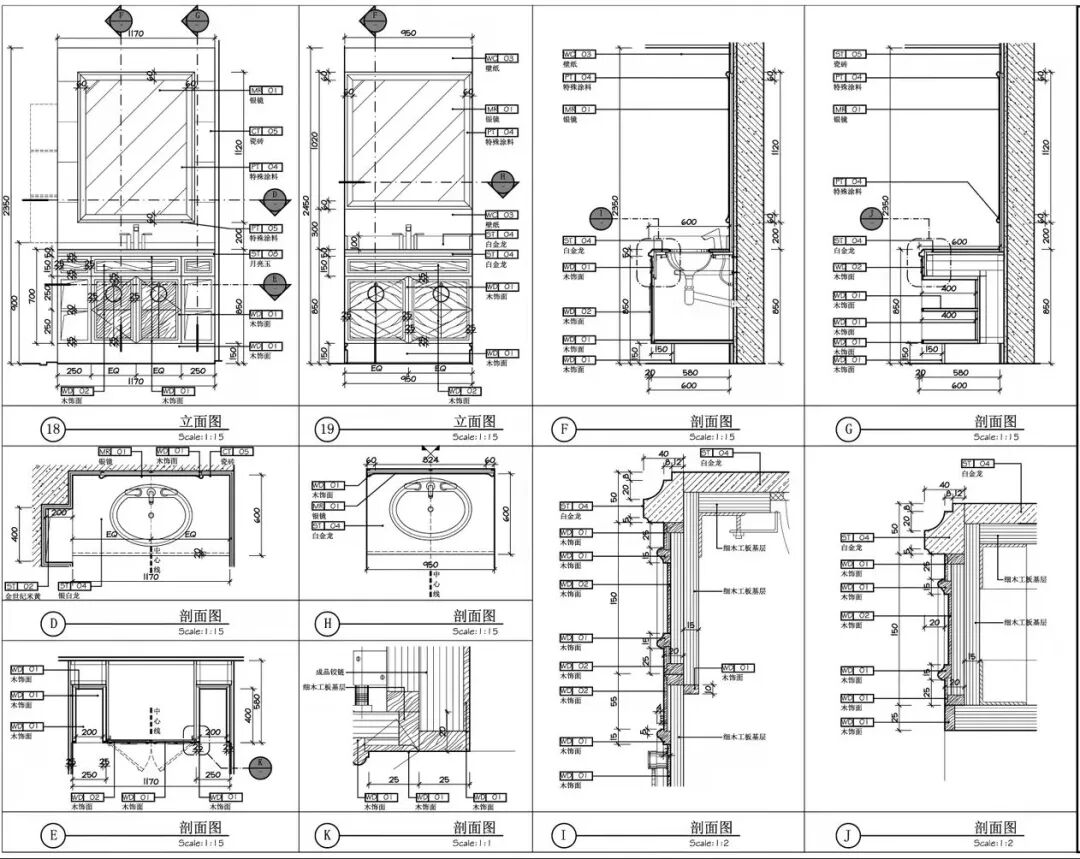

9、图纸深度合理
图纸深度应该控制在清晰标准的表达了设计所需要表达的信息即可，不能过浅也不能为了追求图纸深度过分堆砌。
10、图纸表达正确
图纸的正确性有两方面的考量指标：
a、低级错误，是指设计师不严谨或是标准不完善造成的错误；
b、高级错误，是指由于理解不到位或者限于设计师能力经验而造成的错误。
好了，今天的分享就到这里了，关于更多图纸深化的内容都在设计得到出品的《设计图纸改造技巧》一课中了，今天的内容只是课程中的一些提取知识点，完整版都在这个课程中了。
△这个课程是免费的哦△
希望你听完之后能够解决你的图面表达，图纸内容、模块以及尺度问题，并且能够灵活的运用到你日常的工作当中。
△扫码立即免费观看全集课程△
另外，设计得到平台涵盖了室内设计全领域：材料工艺、制图技巧、方案设计、设计管理等10大专业板块知识点。
△年费会员十大专业板块
其中室内设计里软件绘图是基本技能，软件绘图技能是进入室内设计行业的敲门砖。
那室内设计最常用的软件包括AUTOCAD、3DMAX，Vary，PS，Sketch up等，设计得到网站中，你可以第一时间搜到每款软件最新技巧操作方式，以及在真实案例中的应用，让你学以致用！
设计得到年费会员，8000+知识点、4000+vip专属教学视频、4322篇干货技术类图文，海量会员专享设计资源任你挑选。希望这些资源，能让每位设计师都能用专业能离打败行业的不景气，升职加薪!

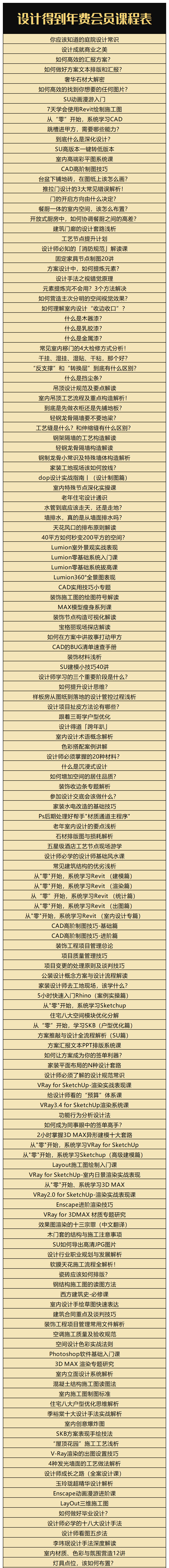

年费会员免费观看的课程大概还有这么多↓
并且还在持续更新ing…

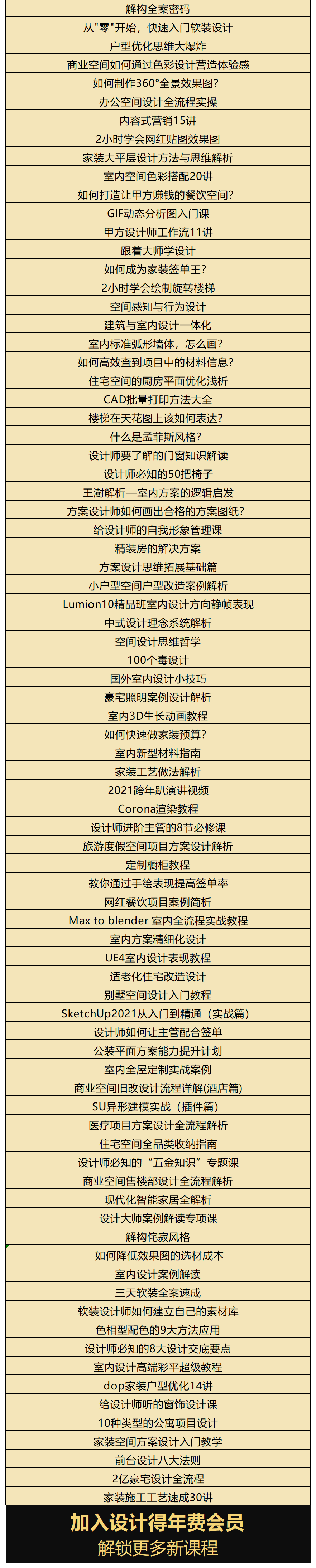

△上下滑动查看完整课表△
