淋浴间止水坎,节点图,怎么画?

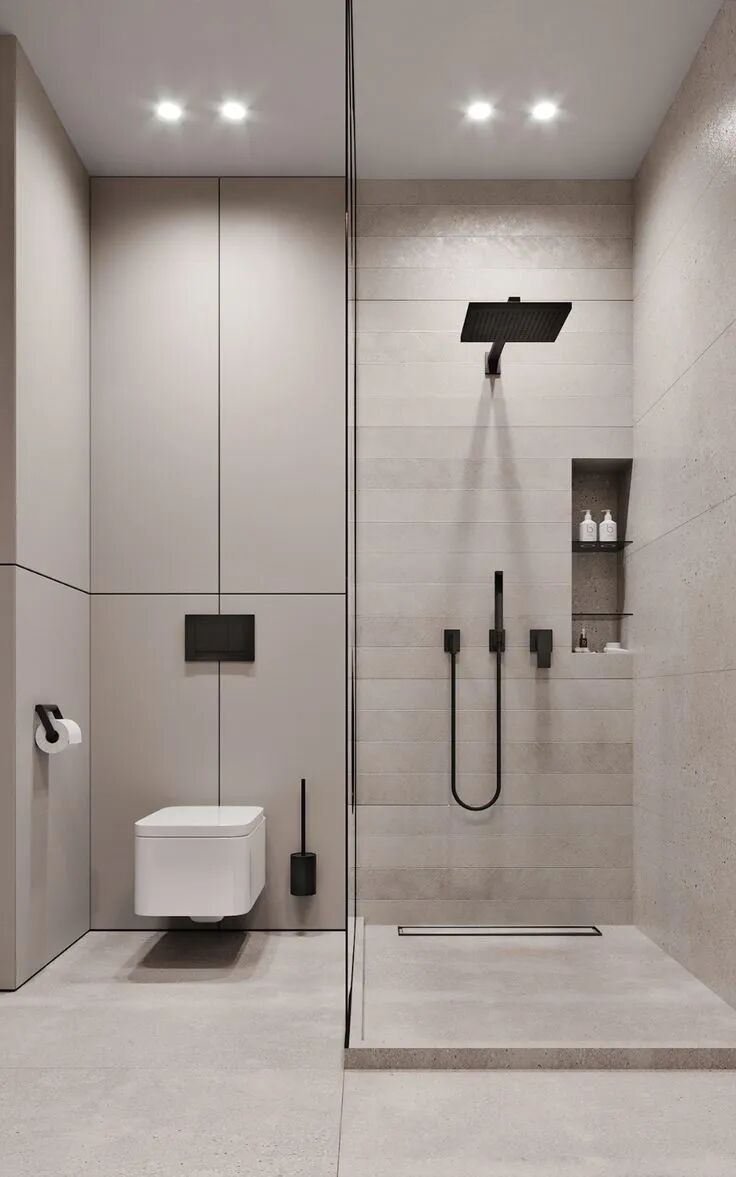

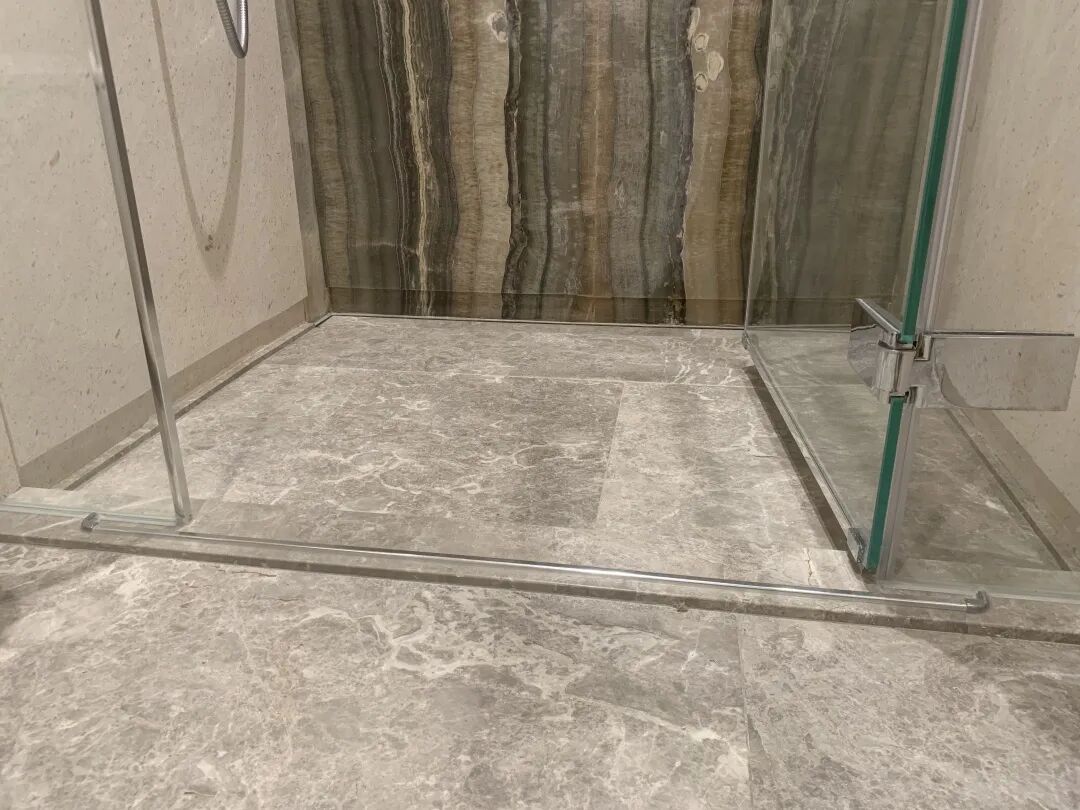

△  为避免饰面因热胀冷缩产生裂缝,故设置伸缩缝

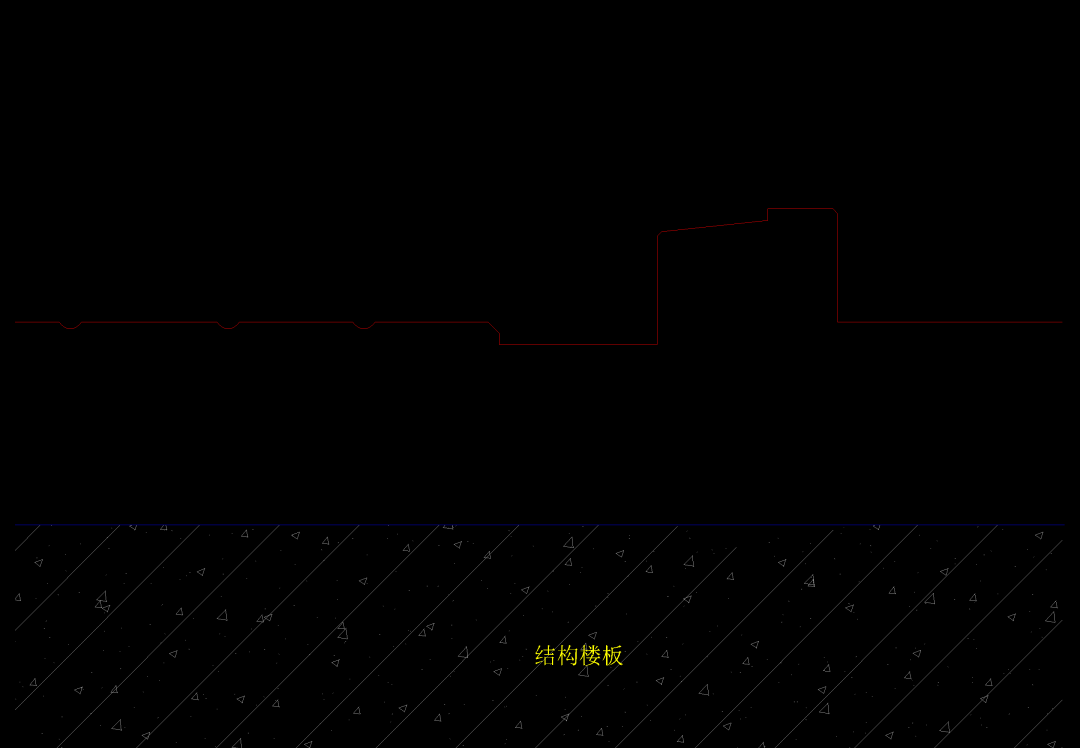

△ 先根据设计造型,确定完成面尺寸和收口细节

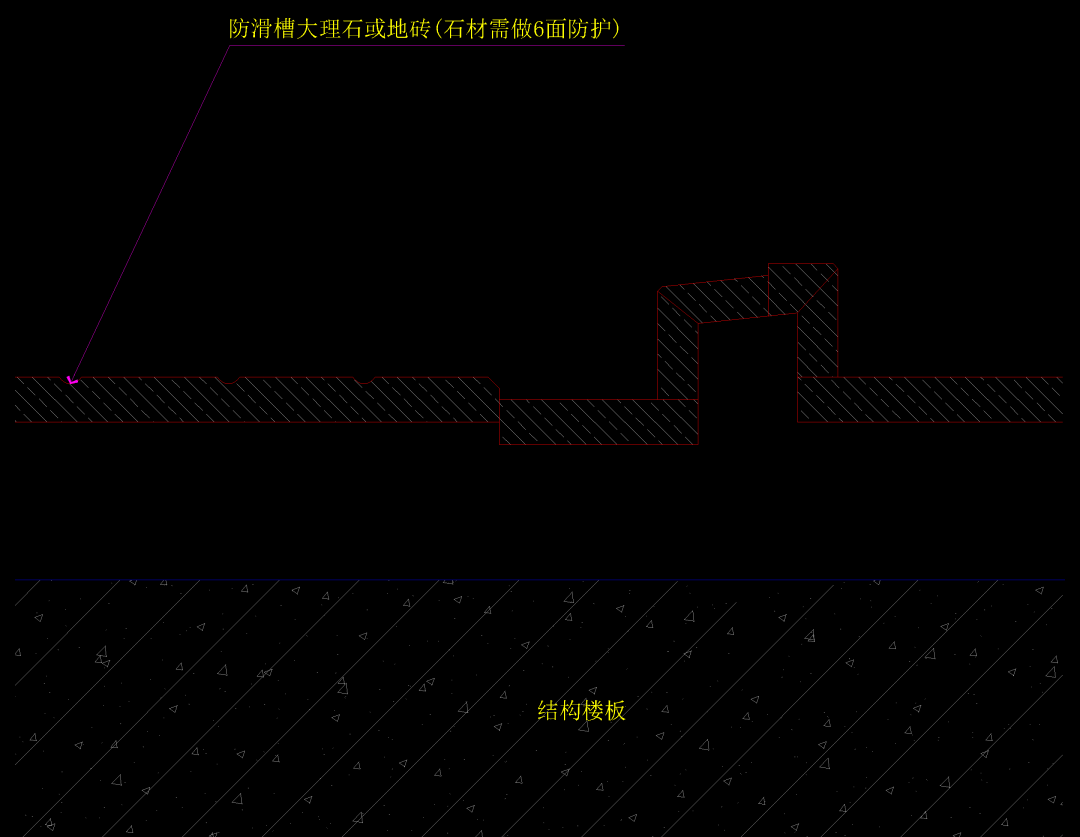

△ 根据饰面材料类型,算出面层厚度

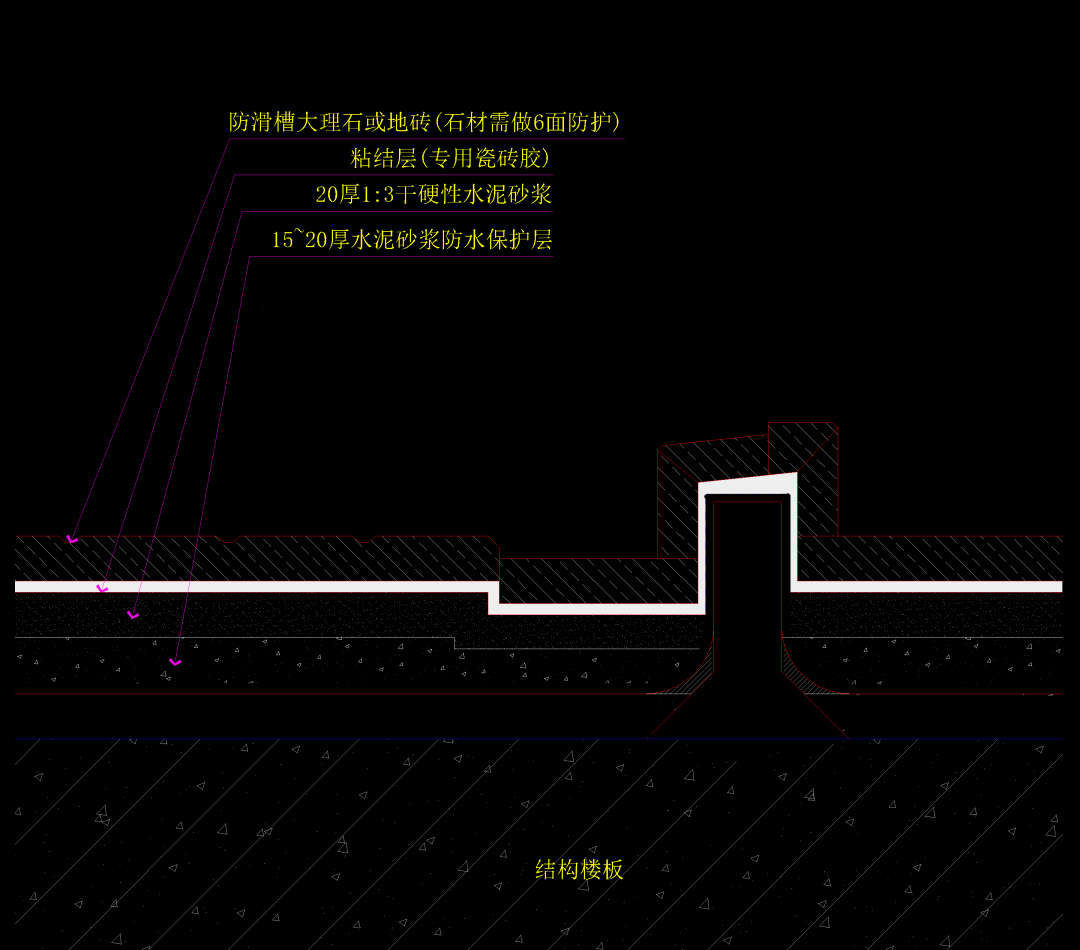

△ 画出胶粘层、防水保护层

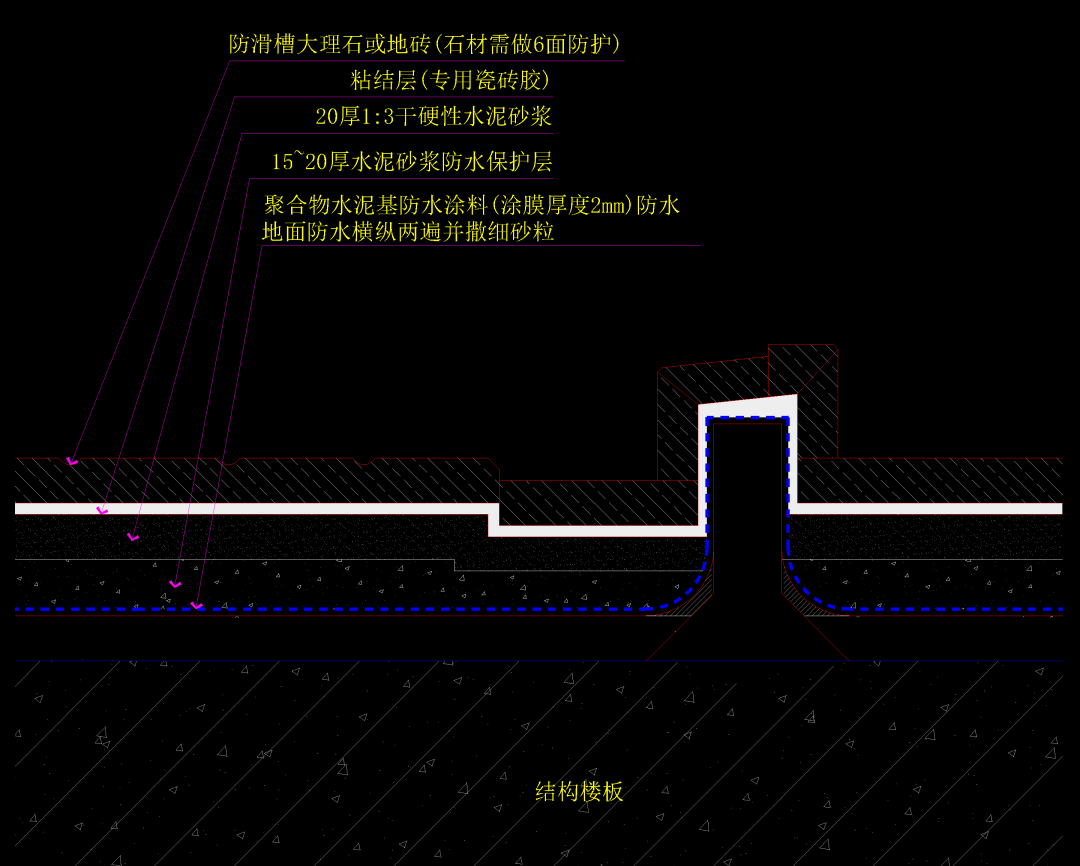

△ 做完防水层



△ 止水坎处地面凿毛,再浇筑混凝土

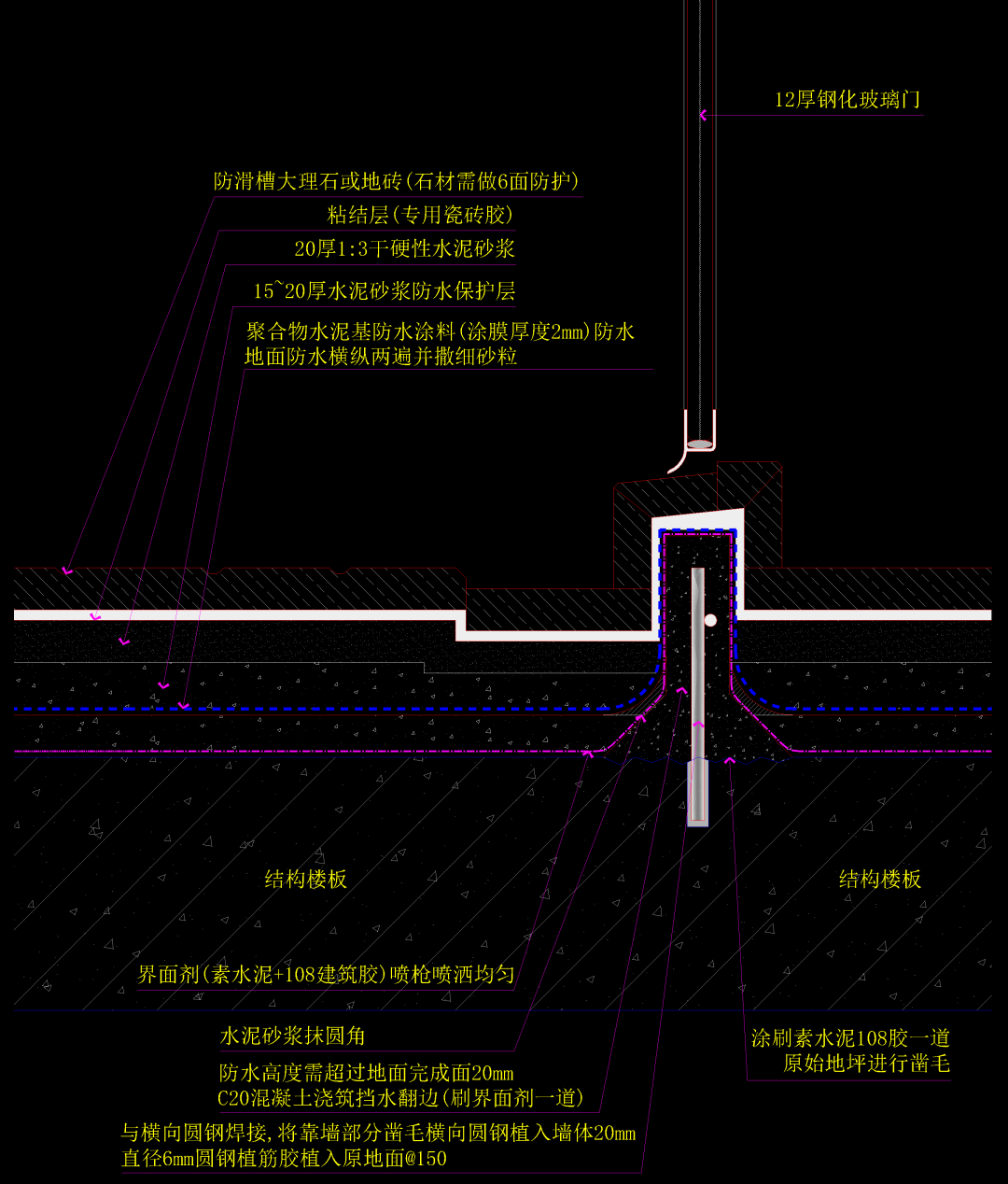

△ 画出植筋,在楼板根部和混凝土表层做一道界面剂

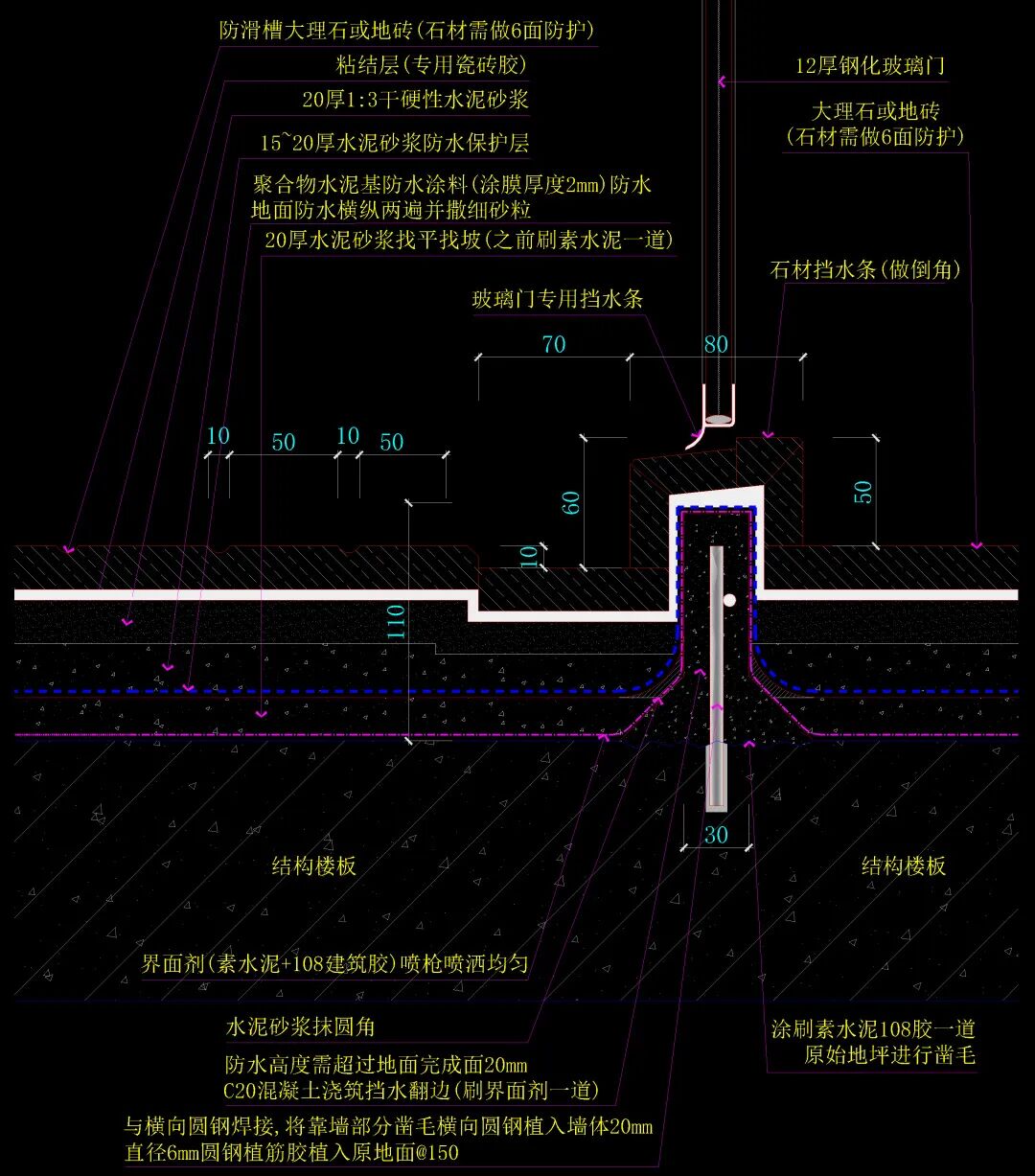

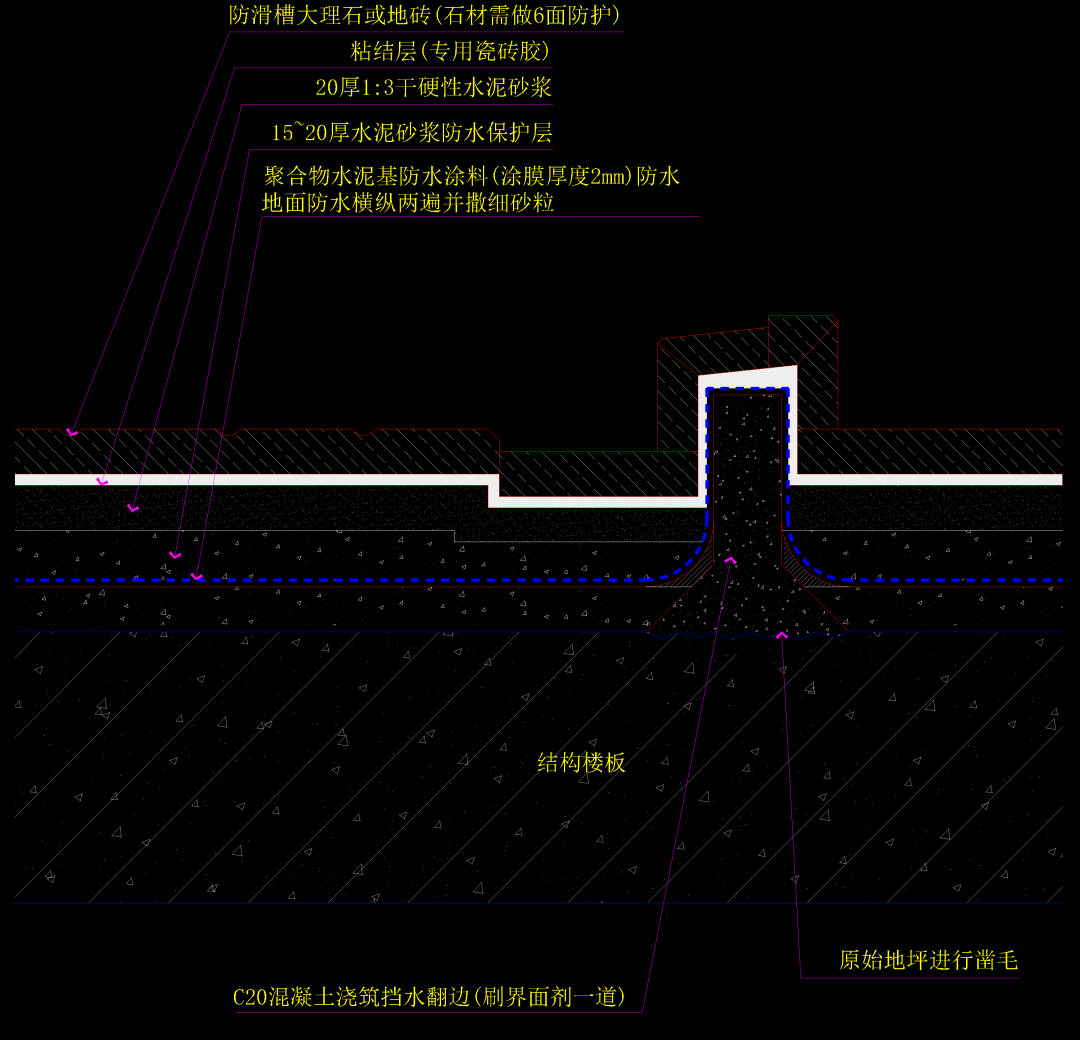

△最后,标上尺寸和材质,做好排版,节点图,就完成了


好了,今天的分享就到这里,你学会了吗?


 相关推荐

想学习更多室内设计吗?

向你推荐《设计得到年费会员》


设计得到平台涵盖了室内设计全领域:材料工艺制图技巧方案设计设计管理10大专业板块知识点。


△年费会员十大专业板块

其中室内设计里软件绘图是基本技能,软件绘图技能是进入室内设计行业的敲门砖


那室内设计最常用的软件包括AUTOCAD、3DMAX,Vary,PS,Sketch up等,设计得到网站中,你可以第一时间搜到每款软件最新技巧操作方式,以及在真实案例中的应用,让你学以致用!


设计得到年费会员,8000+知识点、4000+vip专属教学视频、4322篇干货技术类图文,海量会员专享设计资源任你挑选。希望这些资源,能让每位设计师都能用专业能离打败行业的不景气,升职加薪!

年费会员免费观看的课程大概还有这么多↓

并且还在持续更新ing…

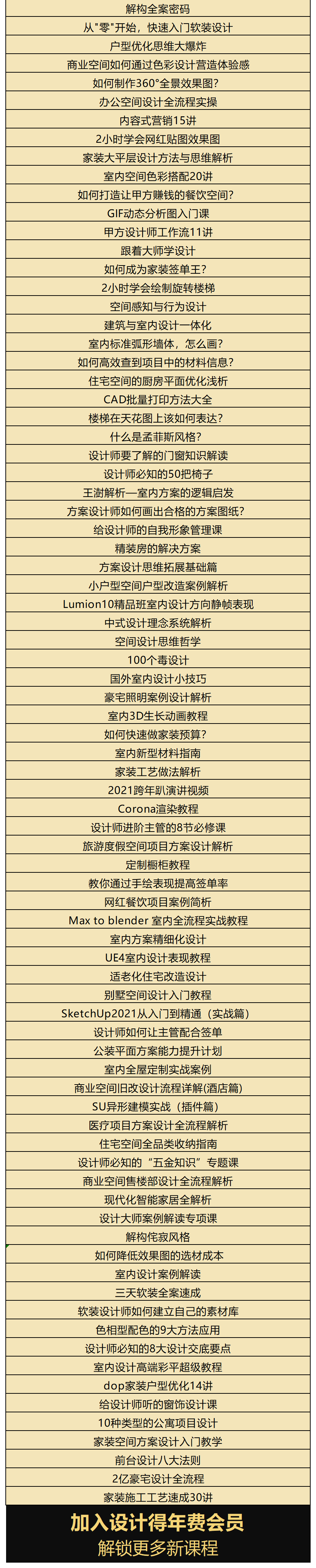

△上下滑动查看完整课表△
