【雷火UX平台开发】还在使用字体图标？试试打造SVG图标库吧



1
 背  景
SVG是一种图像的文件格式，全称是可缩放矢量图（Scalable Vector Graphics）。它是基于 XML 语法的文本文件，其他图像格式大都基于像素处理，因此SVG不像其他图像格式一样，在放大的时候，会发生失真现象。
SVG相比于PNG、JPEG图像，尺寸更小，可压缩性更强，并且可伸缩，可在图像不失真的情况下被放大，具有开放的标准，可以用来表示图形、滤镜、动画等。它的历史也非常悠久 ，在2003年就已经成为W3C标准，主流浏览器都支持SVG。
在实际工作中，SVG非常适合静态图片展示、高保真文档查看和打印等场景。由于SVG是基于XML语法描述的，因此可以方面的对更改XML描述，比如Path、Line、颜色、大小等，达到变化SVG图标的作用。设计只需要出一份SVG图，即可变化大小、颜色、动画等用在页面的多处。
2
icon-front方案的弊端

IconFont是国内功能知名度非常高、强大且图标内容很丰富的SVG开源库，除此之外，还有一些常见的开源SVG库

  • Font Awesome

  • Iconicons

  • css.gg

  • Featheroicons

  • Eva Icons

  • Heroicon

  • Bootstrap iconsl

  • Remix icons

    ...

这些常用的SVG开源库，都拥有非常庞大的SVG图标资源。

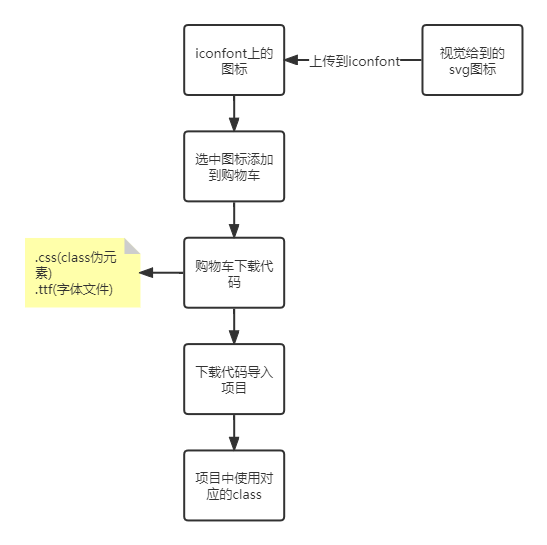

在实际开发过程中，接入使用这些SVG资源的流程如下：

这种方式，有一些弊端：
● 操作步骤繁琐，每次更新图标之后，都需要重新完整的走一遍上述所有流程
● 无法形成标准，不同项目之间无法复用，项目间只能重复拷贝；想要查询之前公司已经有的SVG，没有入口
● 需要借助第三方网站，强依赖上述提及的第三方网站，公司内部的SVG上传存在安全风险
● 实际使用是统一将所有的icon打包到字体文件，通过class+css的方式引入，没办法做按需加载
基于这些弊端，我们会更期望有一个具有统一标准、能被复用、不依赖第三方网站、支持按需加载、接入使用和维护扩展更加便捷的SVG组件库。
3
  方案调研
>>

SVG Sprite

webpack svg-sprite-loader 支持将SVG文件合并成一个SVG sprite 并加载到一个 display: none 的元素中，使用时，传入图标的id渲染出图标。这种方案，支持按需加载和打包。


>>

SVG To React

webpack svg-react-loader 支持直接require一个SVG图片，用户只需要对webpack做简单配置即可直接使用。


>>

将SVG转换为React组件

SVG Sprite 和 SVG To React方案，如果svg放置在独立的组件库的话，业务需要配置loader处理node_modules的文件。这两种方式，对于组件库的易用性来说，都是有缺点的。
因此，考虑将每个独立的SVG在组件库进行转换，转换为纯粹的React组件，render返回SVG的XML，Props传入对SVG的更改操作。
4
  开发实现

重新梳理下上述方案思路，明确要做的事情：

1. 创建独立SVG组件库，存放通用的SVG图片

2. 将每个SVG转换为独立的React Component
3. 将每个React Component编译构建，支持业务按需引入

我们主要介绍2和3

>>

将SVG转换为独立的React Component

● 主要用到的方式是svgr 的开源库

    SVGR的特点：

  • 强大：svgr支持处理所有类型的svg，并将其转换为React组件

  • 通用：支持多种方式，在线、CLI、Nodejs、webpack插件、Rollup插件... 支持列表名单很长

  • 可定制：svgr是完全可配置的，可以使用内置设置，也可以完全自定义创建自己的配置

  • 使用广泛：很多开源社区项目，都使用了svgr，8.1K的star数目

● 配置svgr的方式非常简单，只需要简单，指定svg转换后的react模板
function propTypesTemplate({ template }, opts, { imports, interfaces, componentName, props, jsx, exports }) {  const plugins = ['jsx'];  if (opts.typescript) {    plugins.push('typescript');  }  const typeScriptTpl = template.smart({ plugins });  return typeScriptTpl.ast`  ${imports}${interfaces}const ${componentName} = (${props}) => {  const color = props.color ? props.color : props.style?.color ? props.style.color : 'currentColor';  props = { ...props, fill: color };  return ${jsx};}${exports}  `;}module.exports = propTypesTemplate;

● 即可获得转换后的React 组件
const SvgArrowBoldRight = (props: React.SVGProps<SVGSVGElement>) => {  const color = props.color ? props.color : props.style?.color ? props.style.color : 'currentColor';  props = { ...props, fill: color };  return (    <svg width="1em" height="1em" viewBox="0 0 20 20" xmlns="http://www.w3.org/2000/svg" {...props}>      <path        fillRule="evenodd"        clipRule="evenodd"        d="M5.94 18.06a1.5 1.5 0 010-2.12L11.878 10l-5.94-5.94a1.5 1.5 0 112.122-2.12l6.116 6.115a2.75 2.75 0 010 3.89L8.06 18.06a1.5 1.5 0 01-2.122 0z"      />    </svg>

>>

将React Component编译构建出esm和cjs

babel和tsconfig的配置，就不在这里详细再介绍了
● 使用build:es，将每一个React Component 按esm格式输出到es文件夹
{  "build:es": "npm run build:es:types && cross-env NODE_ENV=es babel src --out-dir es --extensions '.ts,.tsx'",  "build:js": "npm run build:js:types && babel src --out-dir lib --extensions '.ts,.tsx'",}
● 指定组件库访问路径
{  "main": "lib/index.js",  "module": "es/index.js",}
至此，支持按需加载的独立svg库就已经搭建完毕，将svg组件库发布到npm仓库之后，可以以非常便捷方便的方式引用
● 添加新的svg的话，只需要将svg加入到组件库，执行convert和build指令即可。
import { ArrowUp } from 'react-svg-component';<ArrowUp style={{ fontSize: '48px', color: 'red' }} />

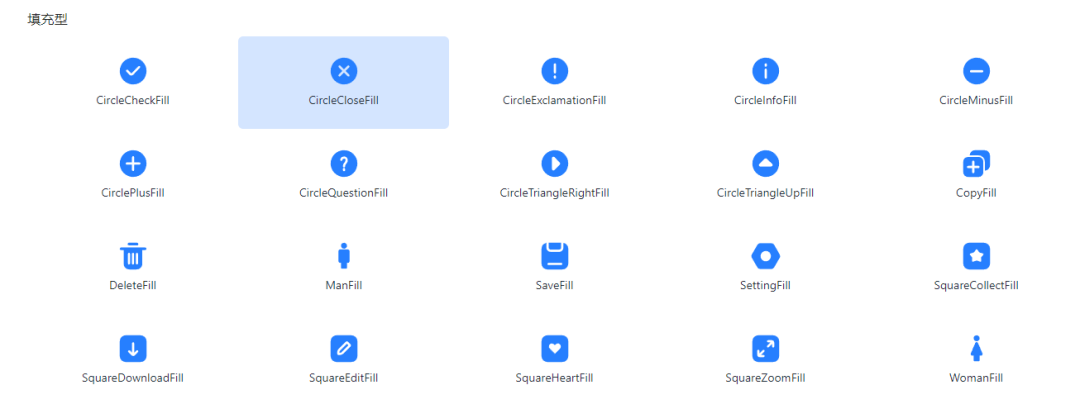

同时，也可以通过import * 获取组件库的所有SVG组件，渲染到在线Demo文档，方便实时查看。

5
  总  结

● svg是基于xml语法描述的一种图像文件格式，最大的优点是放大不失真、方便修改大小和色值，实际工作中非常适合作为静态图片展示；

● 公司内部往往会有自己通用的一些SVG Icon，将这些SVG Icon沉淀成组件库，可以方便设计、产品和开发实时取用；

● 搭建SVG库的思路，主要体现在，将SVG转换为独立的React Component，再将React Component输出对应的esm和cjs格式；

● 公用的SVG库，可以简化icon font的svg使用方式，开发人员能以便捷的方式对svg进行更改；也能在各产品中统一和规范Icon的使用和风格。
