蓝天组作品 | 马丁 · 路德教堂，光和透明度的游戏

马丁 · 路德教堂

奥地利，海恩堡 (2008-2011)

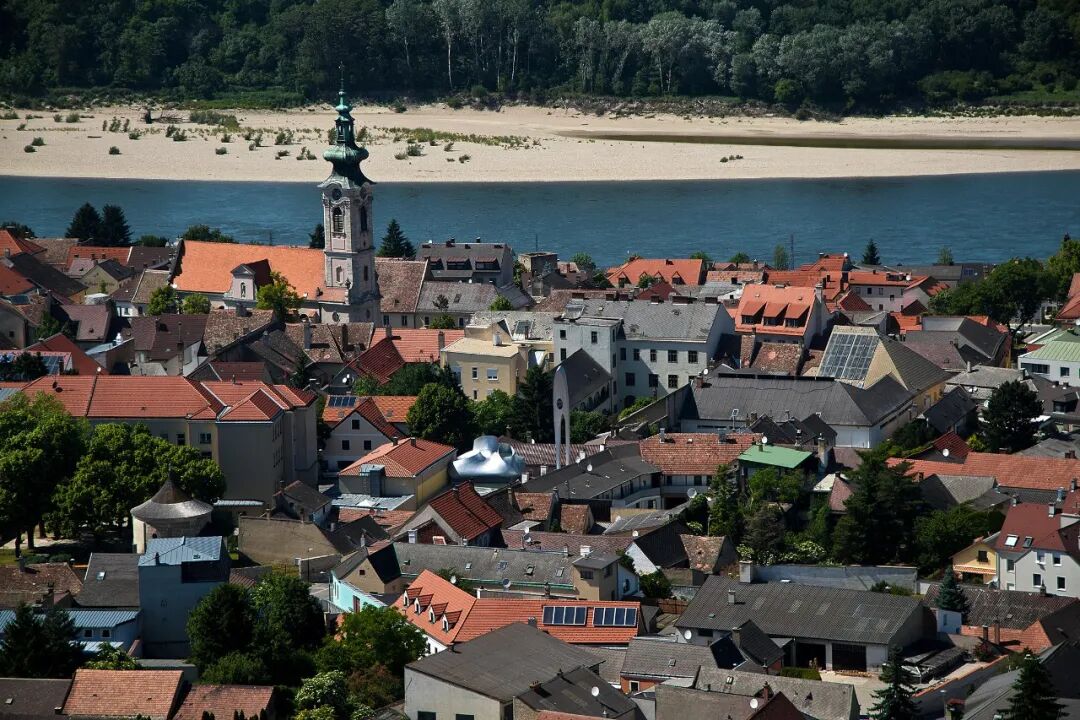

海恩堡的这座新教教堂兴建在多瑙河畔，内包含了：圣堂、社区会堂、圣器收藏室和一个充满雕塑感的钟楼。

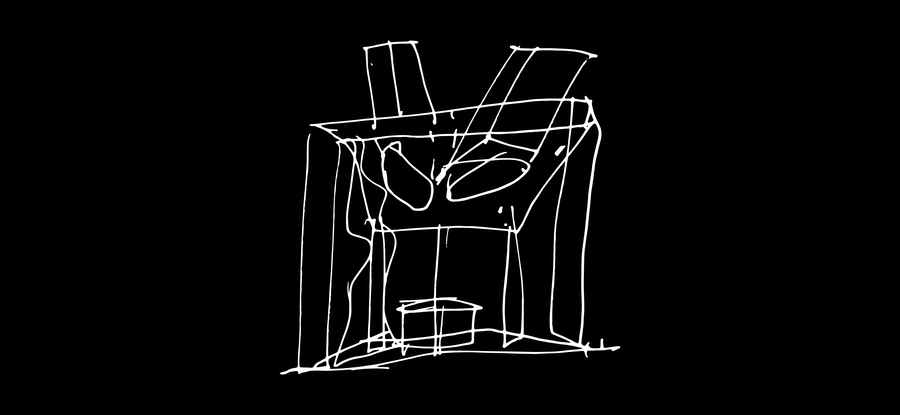

草图 © 蓝天组

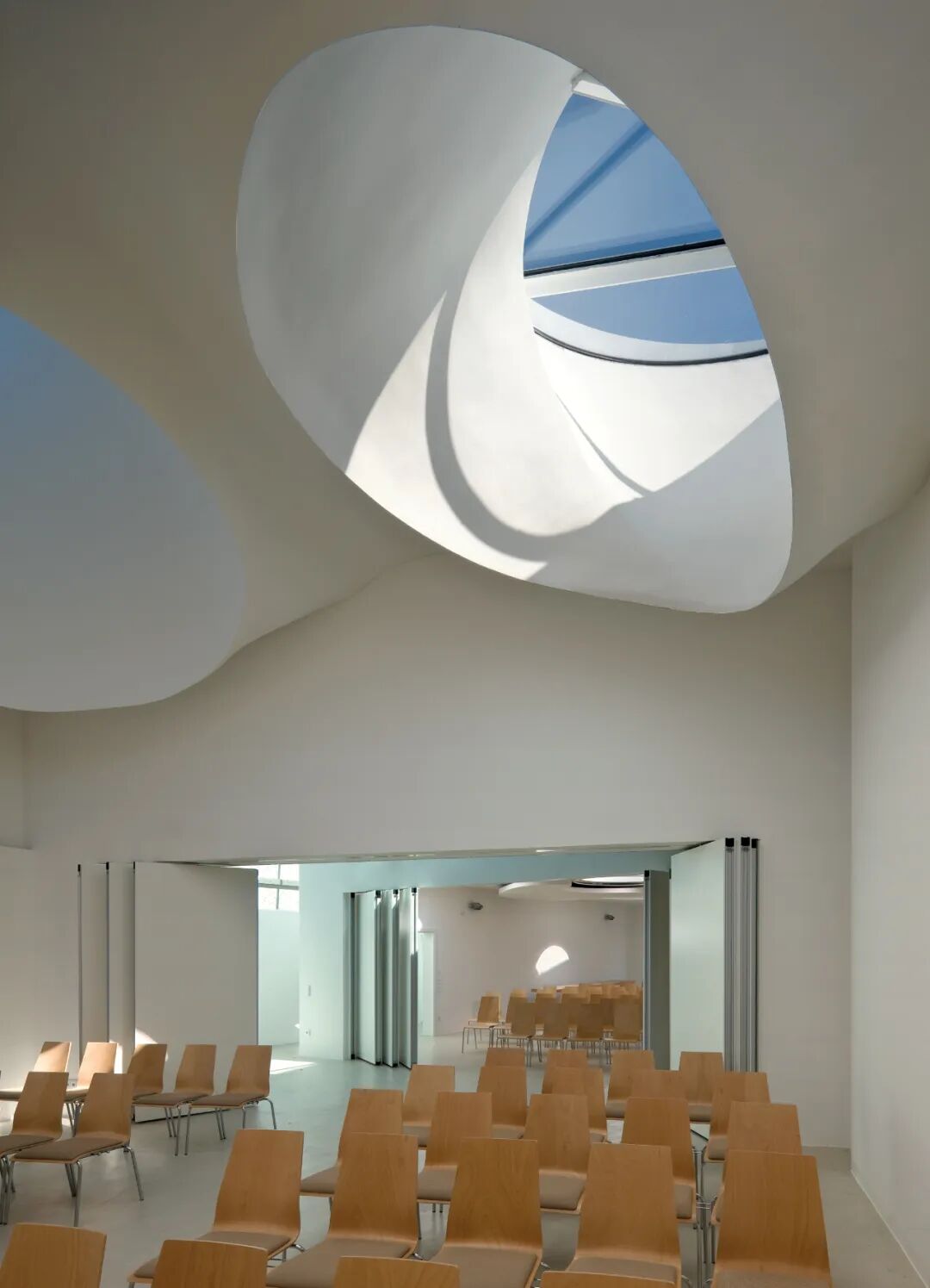

这所教堂由四个主要的部分组成：圣堂、社区会堂、圣器收藏室和一个充满雕塑感的钟楼。建筑形状的构想来源于巨大的“桌子”，整个屋顶结构如同桌面被四根钢柱组成的“桌腿”托起来。光和透明度的应用在这个建筑里扮演了重要角色。光线透过屋顶上的三个巨大天窗洒进教堂内部，为社区提供了一个神圣又静谧的开放空间。

我们将数字三与基督教神学中三位一体概念的相关性解释为“故意的巧合”。

教堂内部本身不仅是一个神圣和安静的地方 ── 更是作为发展快速与媒体主导时代的对照，也是社区的开放空间。

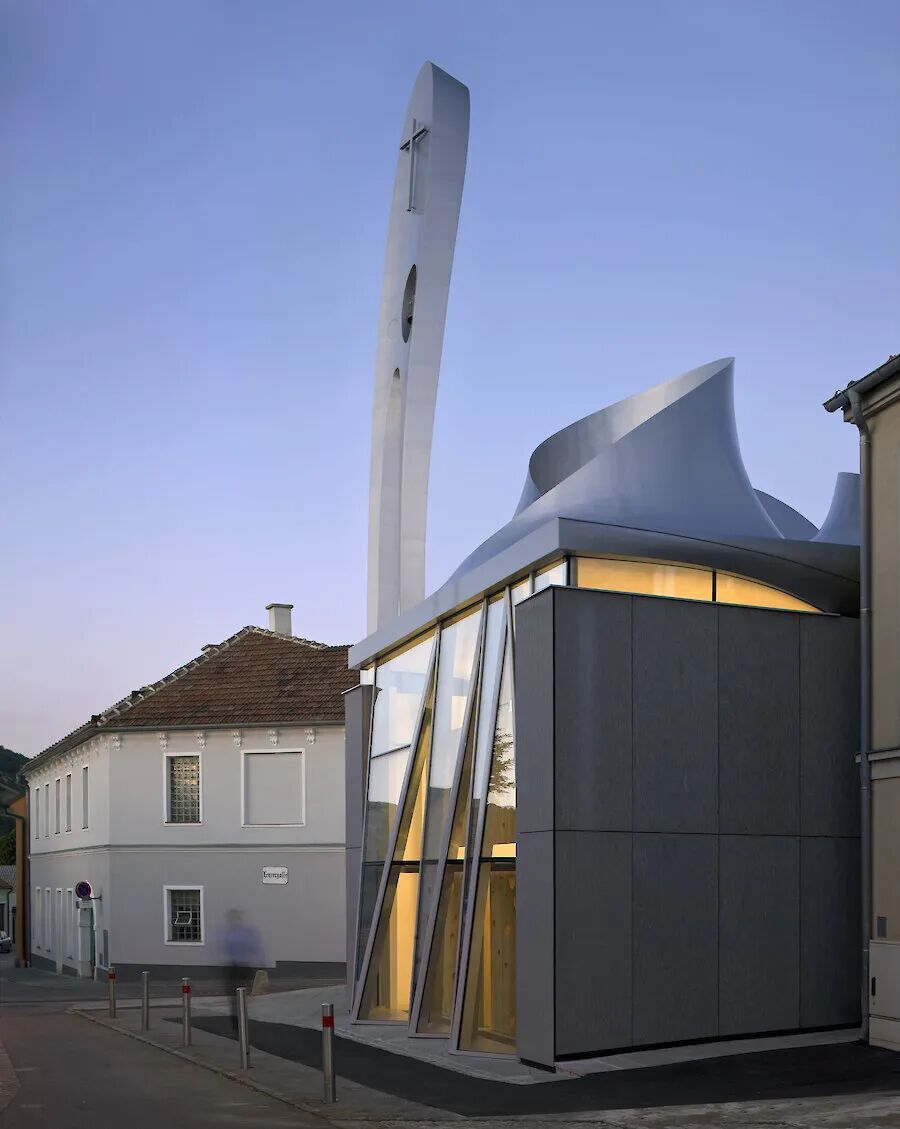

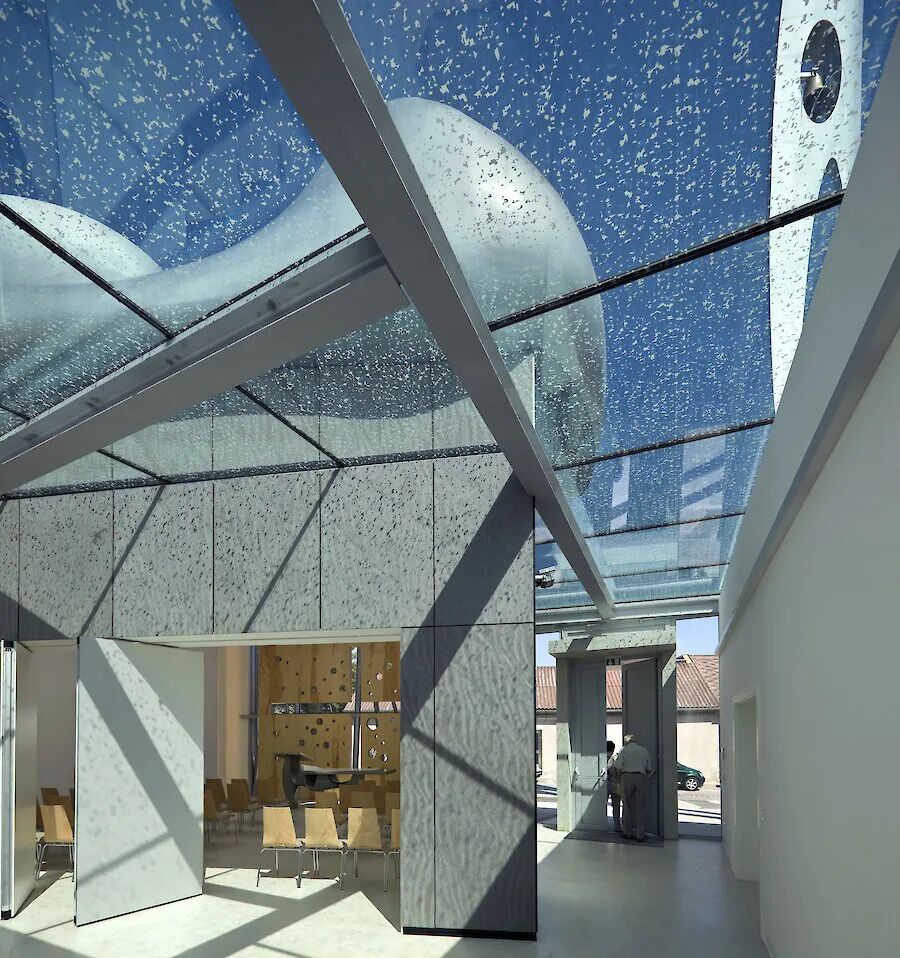

圣堂同时也是洗礼堂，可以通往由玻璃围合而成的、洒满阳光的儿童空间。横跨两个主厅的玻璃折叠门将社区会堂整合成了一个连续性空间，另一侧的折面玻璃幕墙将内部空间向街道打开。

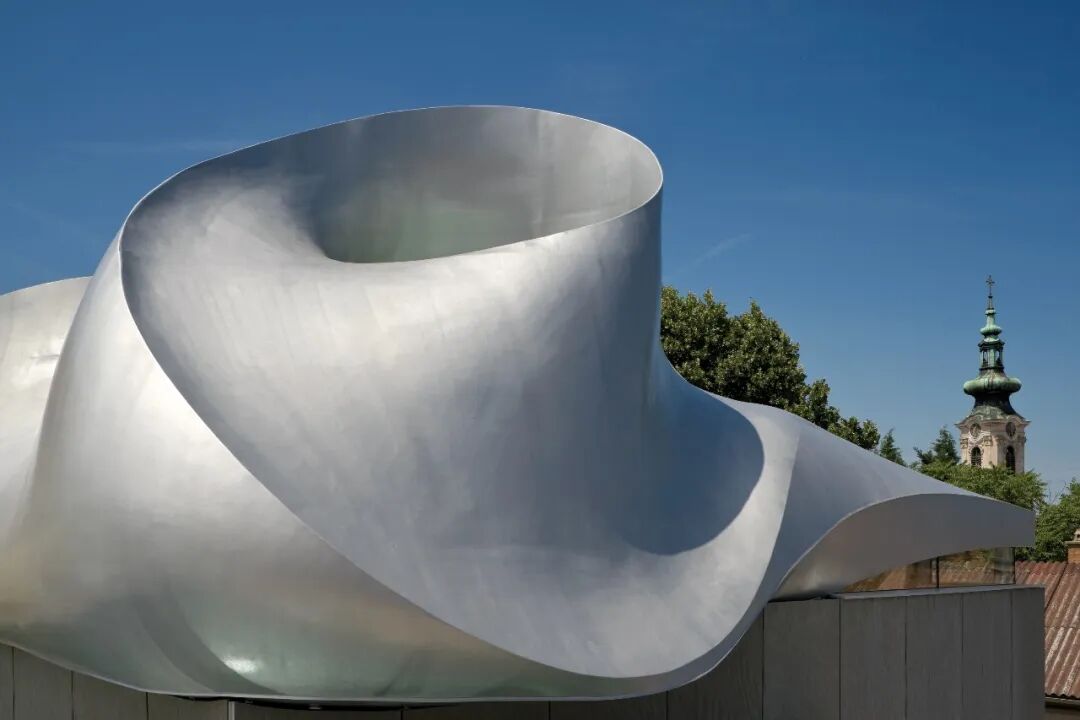

建筑的关键元素是有着三个巨型天窗的屋顶，由焊接在悬空框架结构上三维曲面钢板组成。框架结构覆盖有数层钢织物和草席，作为灰泥天花板覆层的载体层，由祈祷室内部天花板上可见其几何形状遵循屋顶天窗的三维曲线造型。其设计语言是从罗马式骨库（The Remains of the Romanesque Ossuary ── Bone House）屋顶的弯曲形状发展而来 ── 这座有着数百年历史的建筑几何形状通过数位工具而被翻译成一种与时俱进的形式。

屋顶结构拆分为四个部分运送到海恩堡，并在现场组装、焊接和涂料。整个结构用起重机安装到指定位置 ── 在祈祷室的钢筋混凝土墙上。

实现如此复杂的几何形状需要特定的金属加工与制造技术，这一灵感主要来自于勒 · 柯布西耶对造船技术的引用以及他的拉图雷特修道院。

分析图

具有三个自由曲线天窗的教堂屋顶的结构设计为带有灰泥天花板的自支撑钢结构，是在波罗的海的码头组装。其外表皮采用造船术中的构造及工艺做法，由焊接在框架结构上的8mm厚的三维曲面钢板组成，钢板表皮和框架系统皆架构于梁网格上。所有的结构构件: 网格、框架和钢板表皮的组合将屋顶的总载荷（23吨）转移到嵌入祈祷室实心混凝土墙上的四个钢柱上。

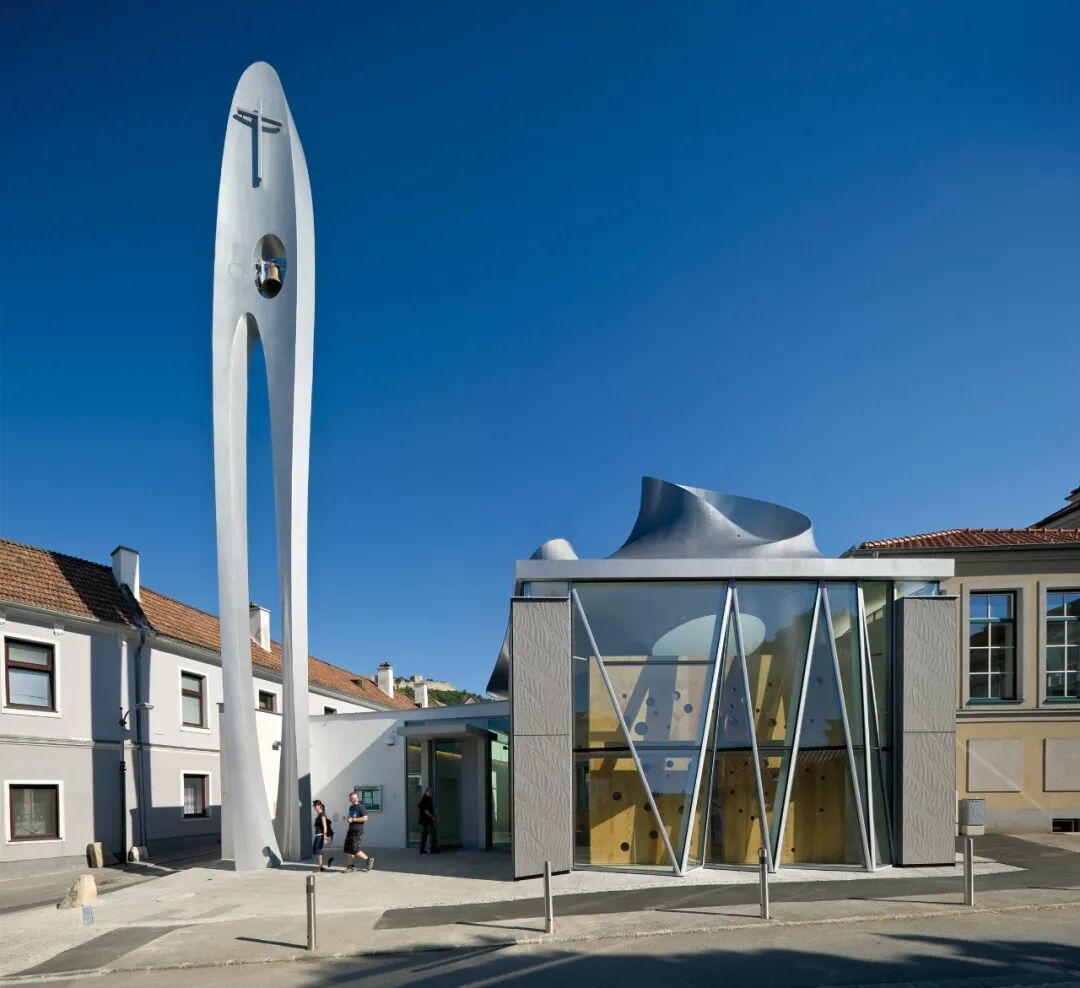

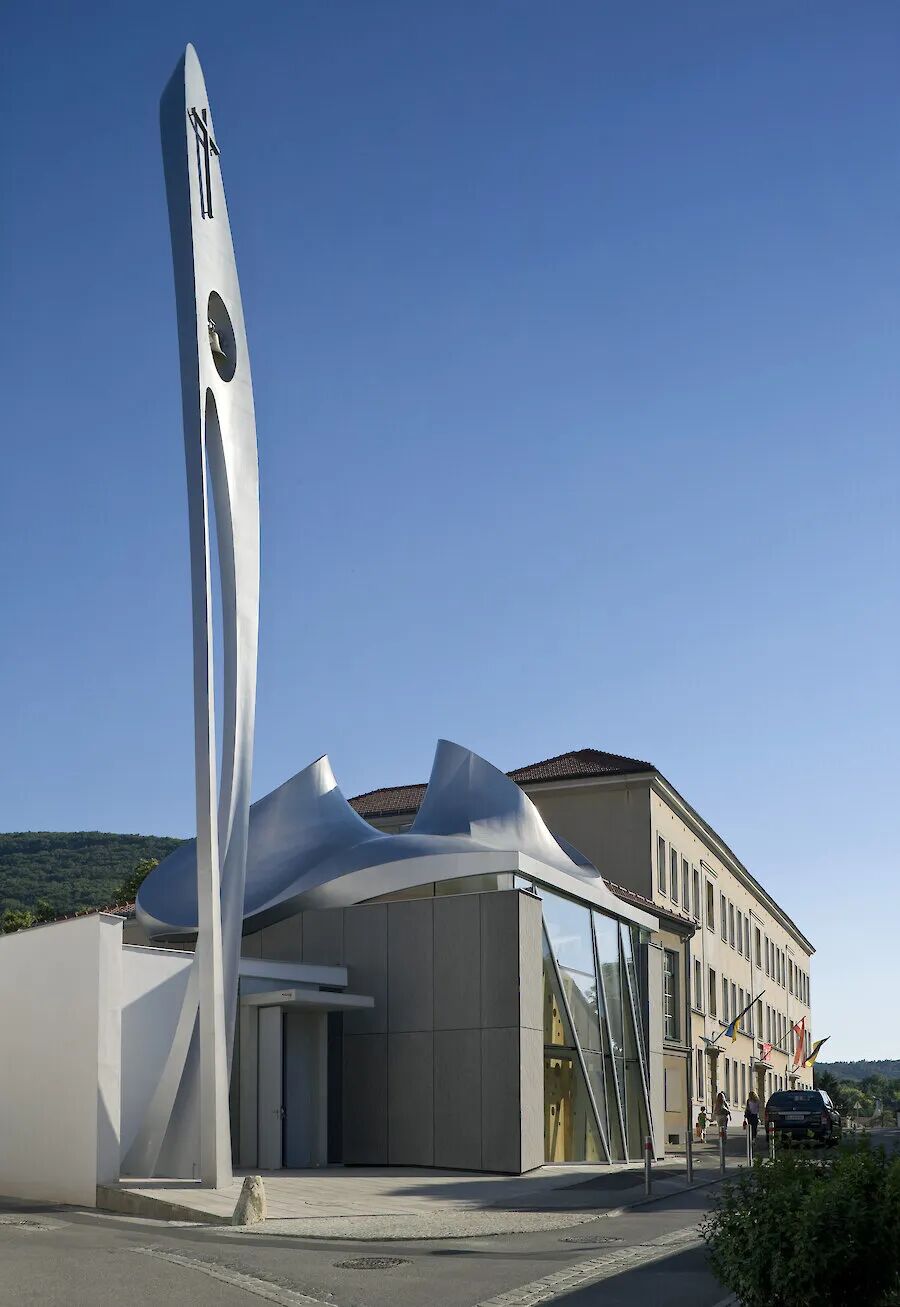

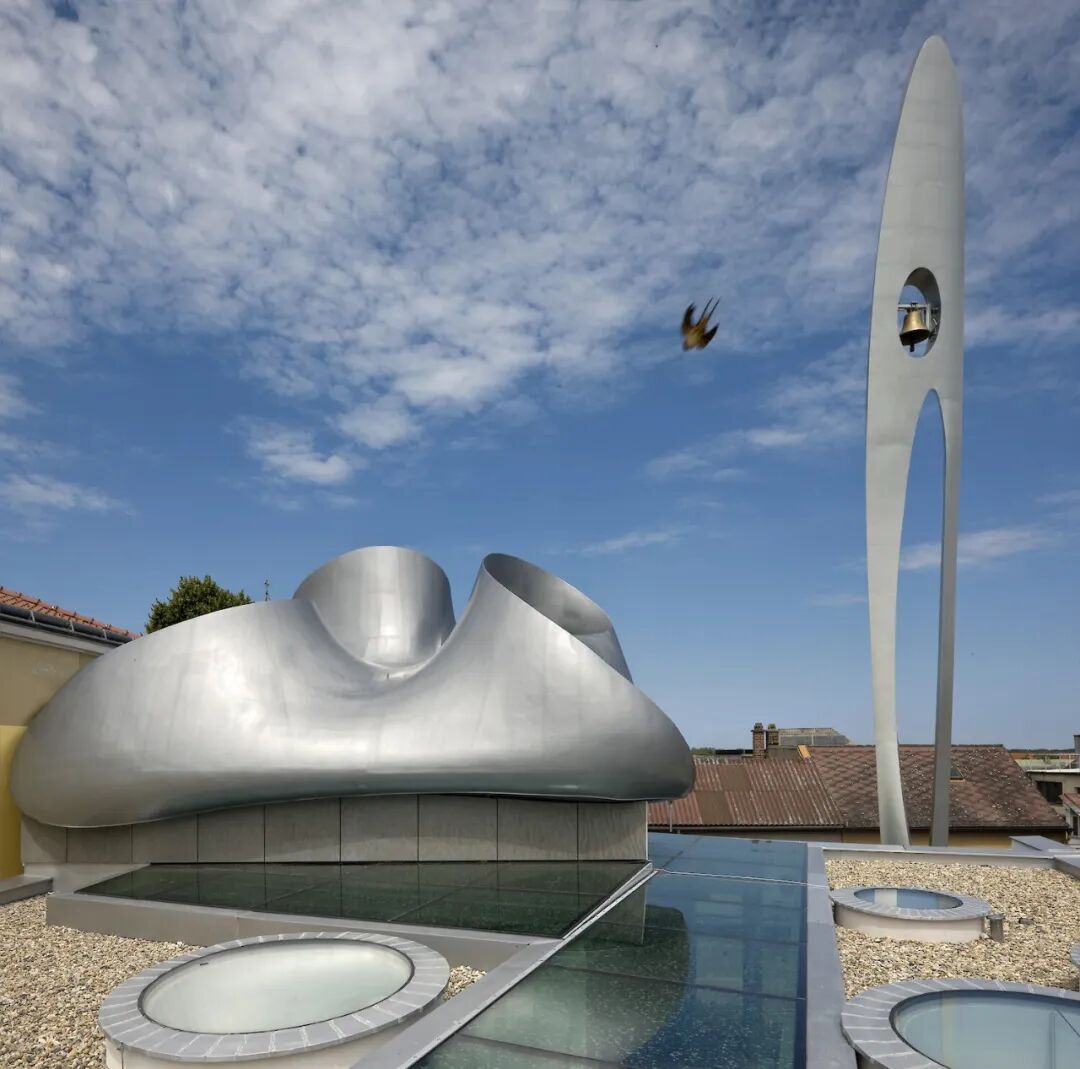

教堂前的广场上伫立着20m高的独立钢结构钟楼，则成为了建筑群的视觉最高点。

项目图纸

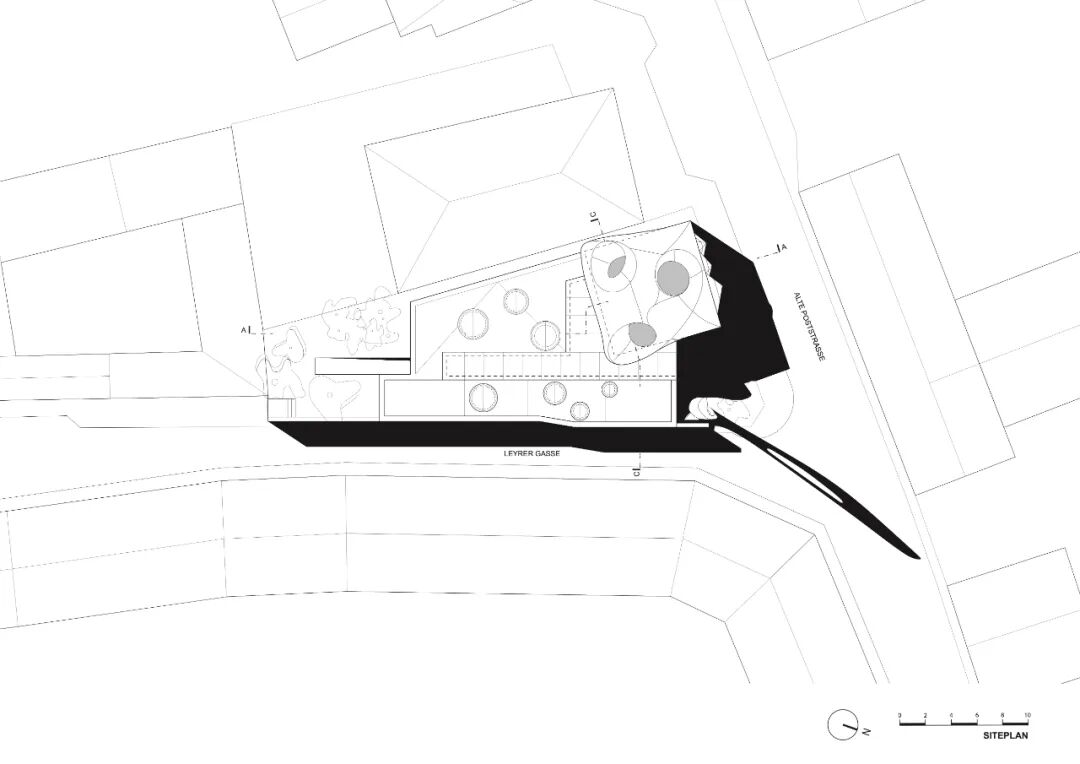

总平面图

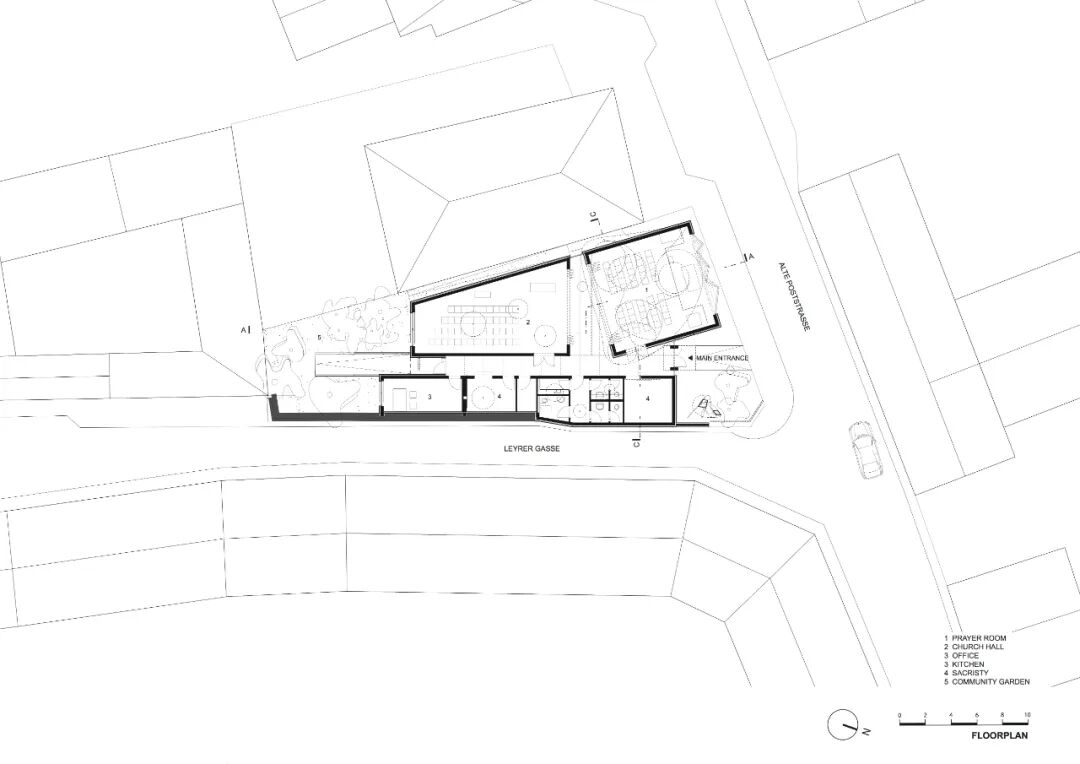

平面图

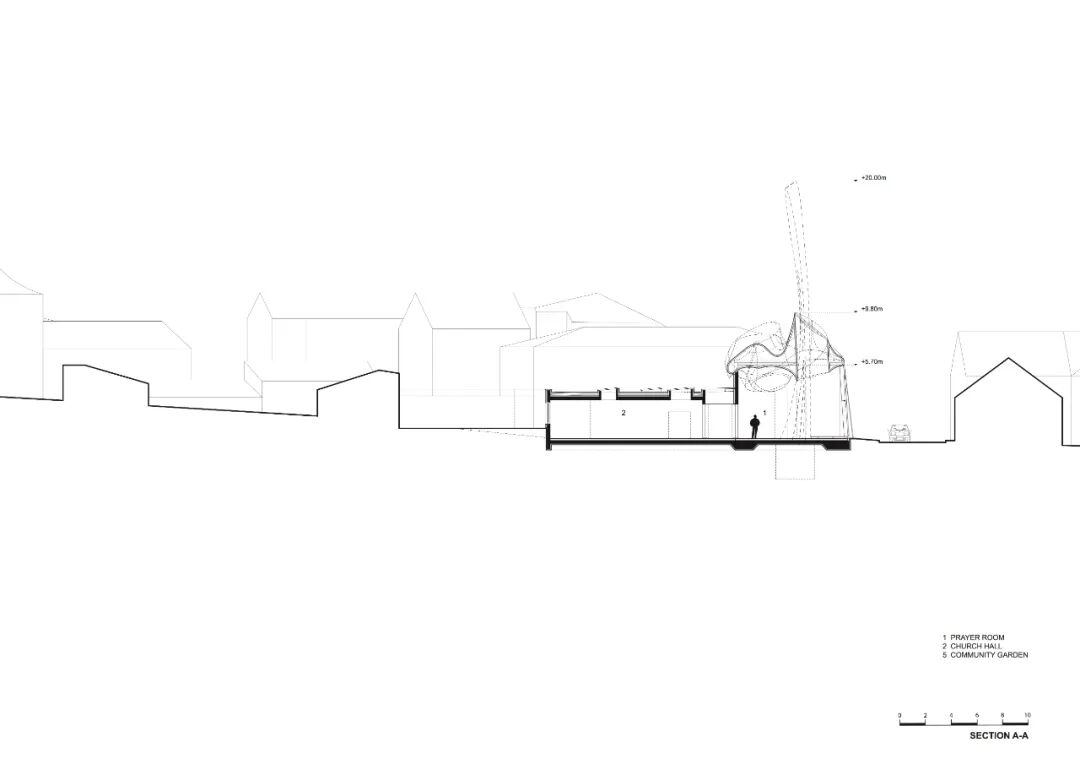

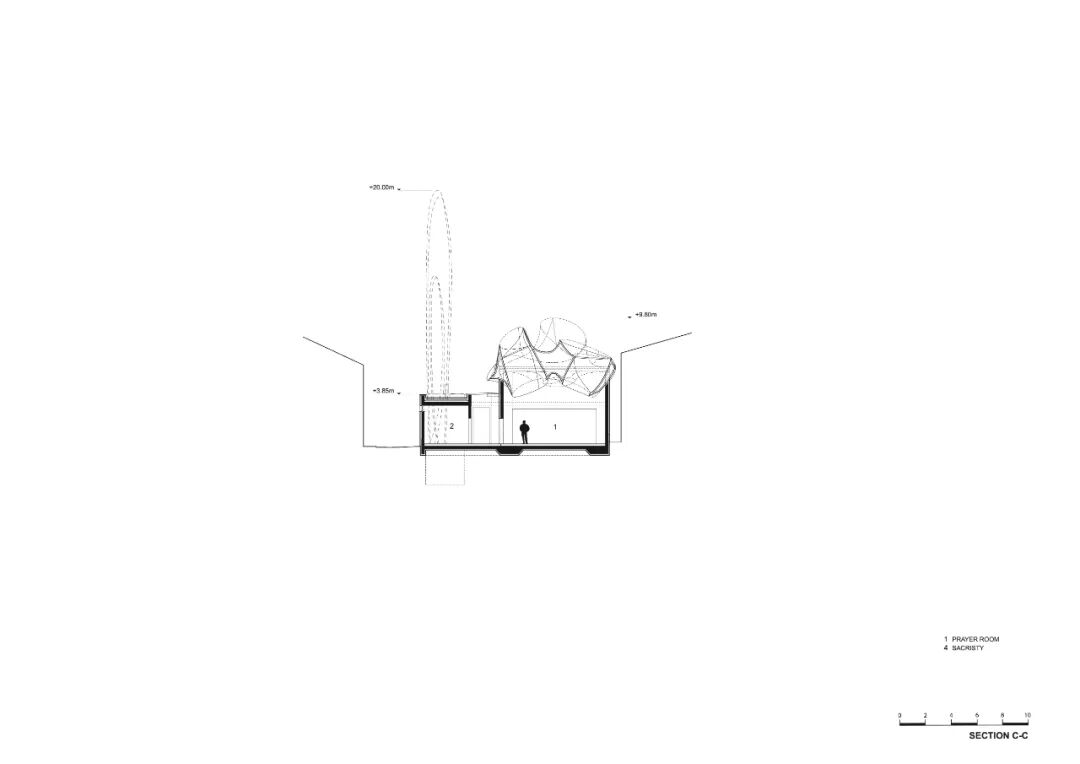

剖面图

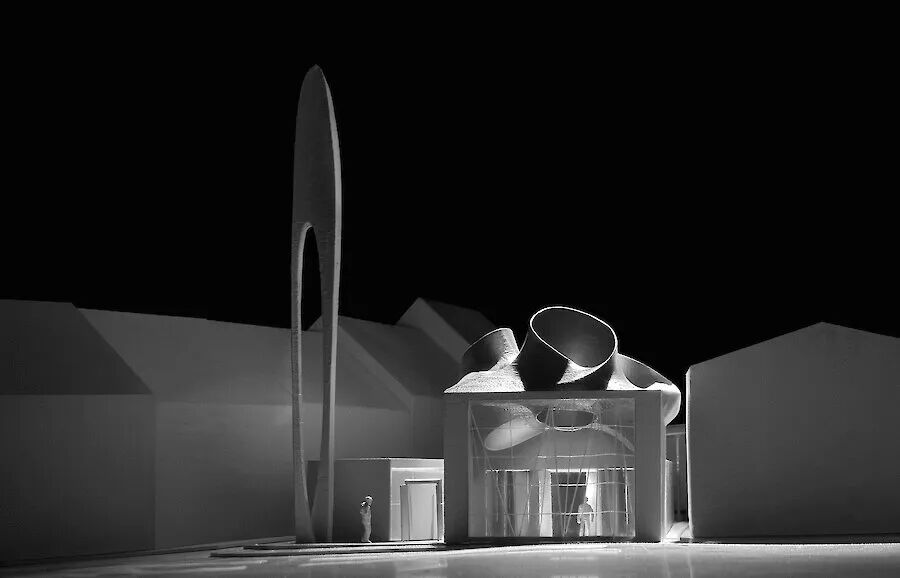

模型 © 蓝天组

项目信息

项目团队

业主：Protestant Church Lower Austria

规划设计：蓝天组建筑事务所 COOP HIMMELB(L)AU Wolf D. Prix / W. Dreibholz & Partner

主持设计师: Wolf D. Prix

项目建筑师: Martin Mostböck

建筑设计师: Sophie-Charlotte Grell

团队成员: Steven Baites, Daniel Bolojan, Victoria Coaloa, Jörg Hugo, Volker Kilian, Martin Neumann, Martin Jelinek

技术顾问

结构工程: Bollinger Grohmann Schneider ZT GmbH, Vienna, Austria
装修工程: Markus Haderer Baubetrieb Ges.m.b.H, Hainburg/Donau, Austria
钢结构 (屋顶/ t钟楼): OSTSEESTAAL GmbH, Stralsund, Germany

项目大事记

项目规划启动：2008

工程启动：2010

项目启用：2011

项目参数

基地面积：420 m²

总面积：289 m²

高度：10 m

奖项

2012 “Vorbildlicher Bau” (Exemplary Building) Award

2012 Steel Innovation Award
