金属饰面，因其超高的可塑性，独特的材质质感以及优越的材料性能，渐渐成为公共空间吊顶装饰的“宠儿”！是提高空间差异性与时尚感的绝绝子！
那么，今天我们就从以下几方面来聊一聊金属饰面板吊顶：
1、什么是金属饰面板吊顶？
2、金属饰面板吊顶的类型
3、金属饰面板吊顶的安装工艺
什么是金属饰面板吊顶？
source：google.cn
1、金属饰面吊顶的定义
金属饰面板吊顶，是指采用铝合金、钢板、不锈钢、铜等金属材料为基材，经机械加工成型，而后在其表面进行保护性和装饰性处理的吊顶装饰材料。
source：google.cn
source：google.cn

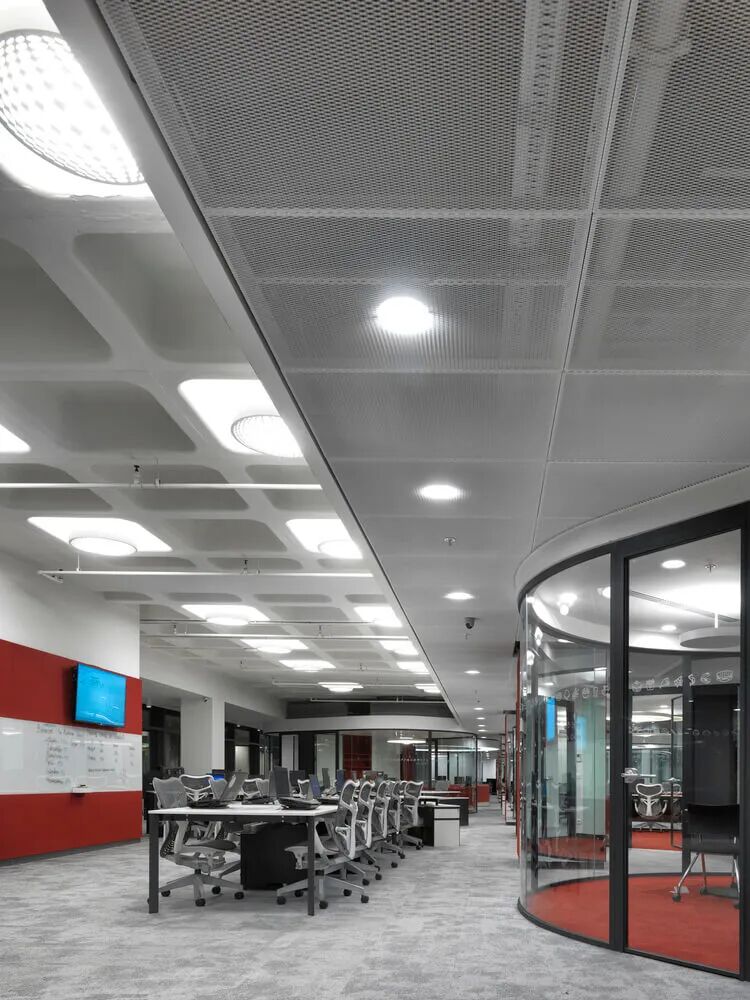

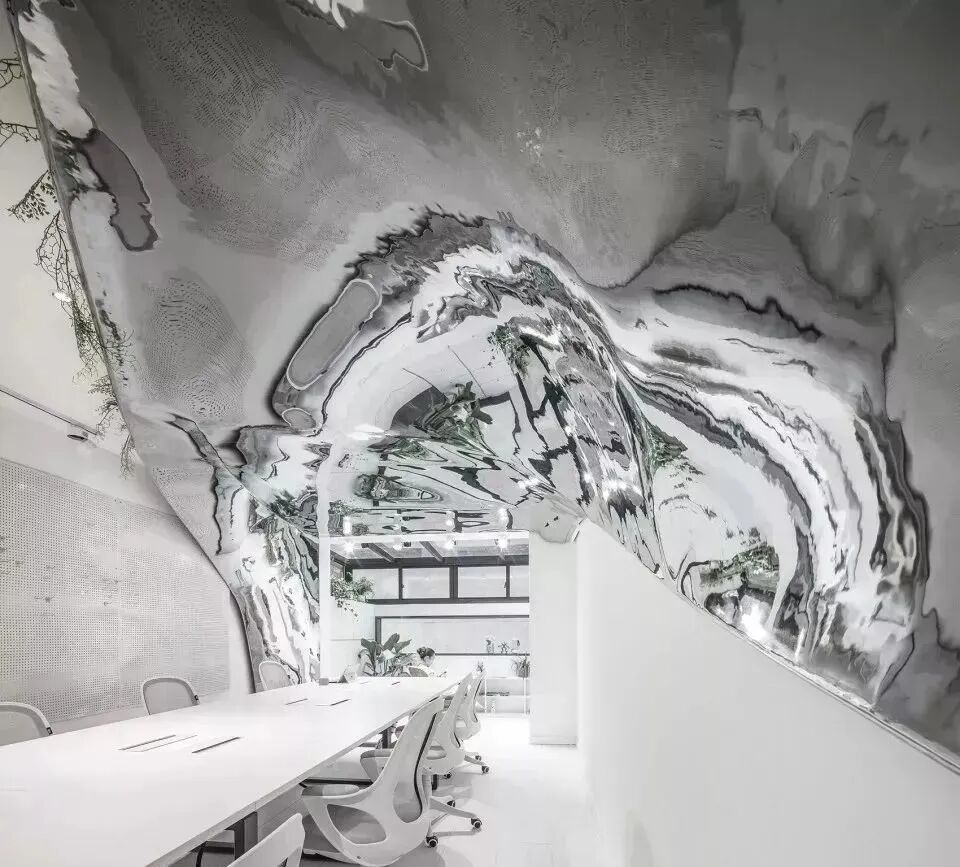

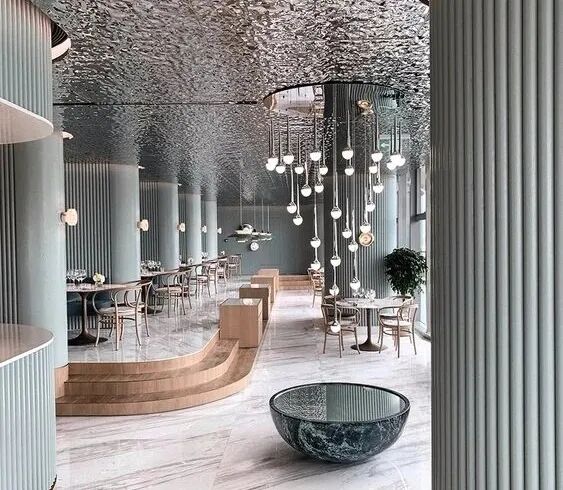

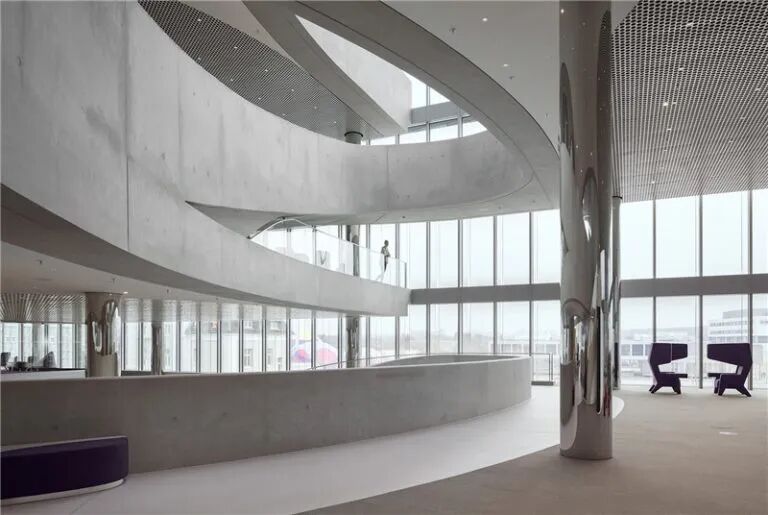

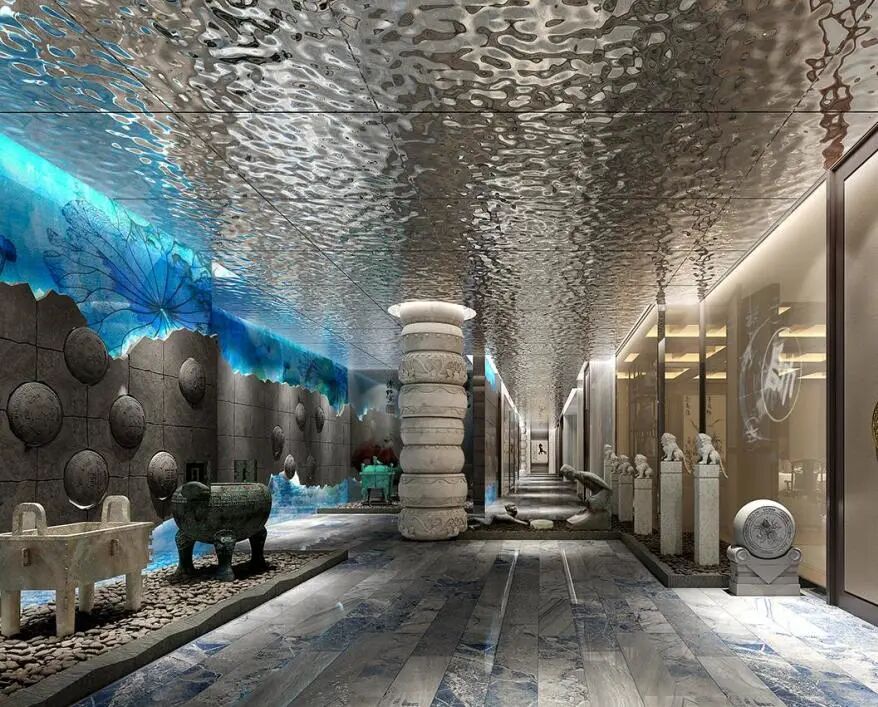

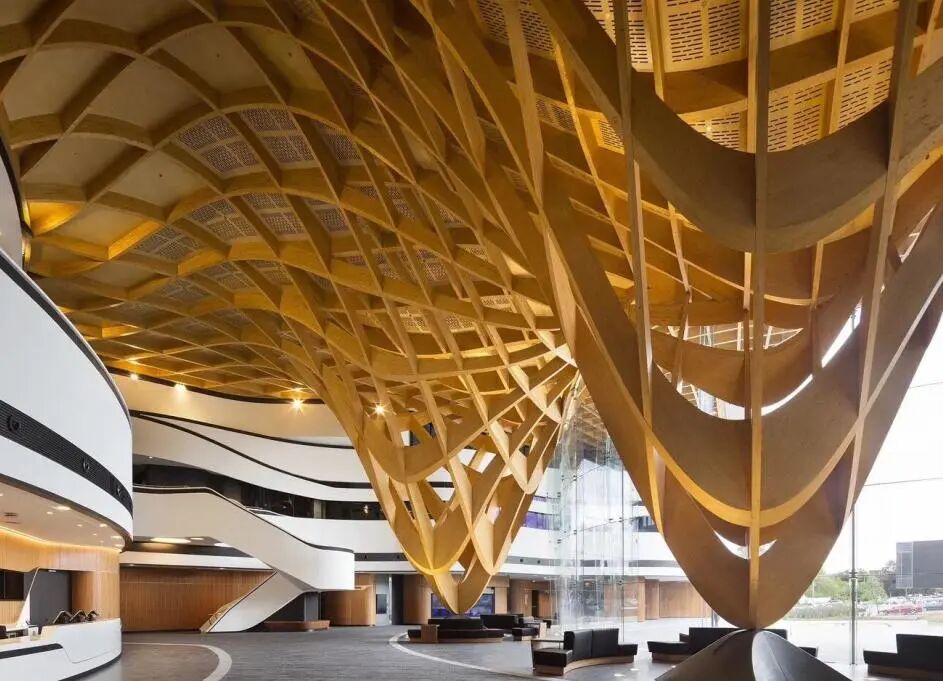

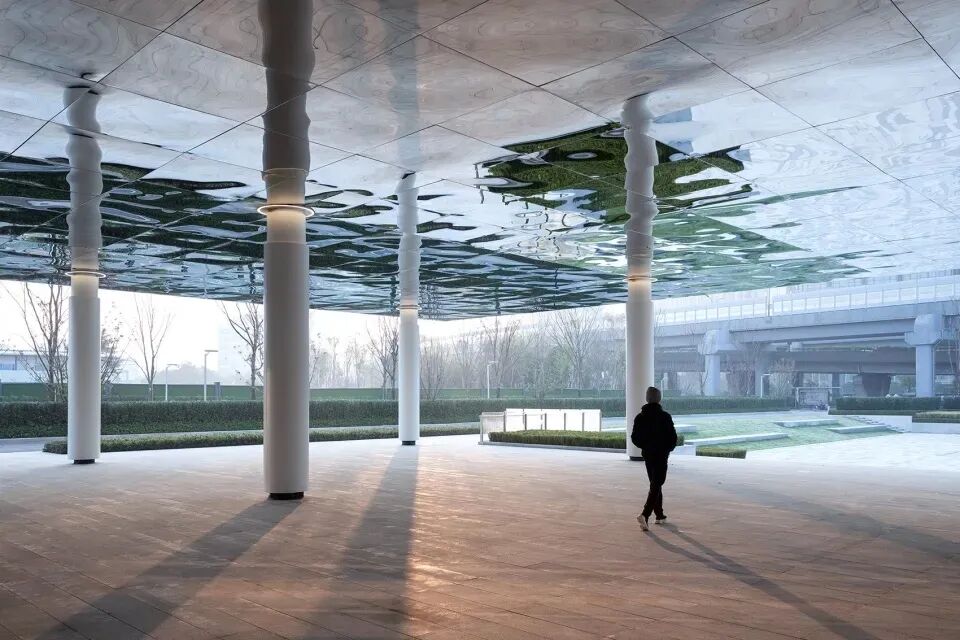

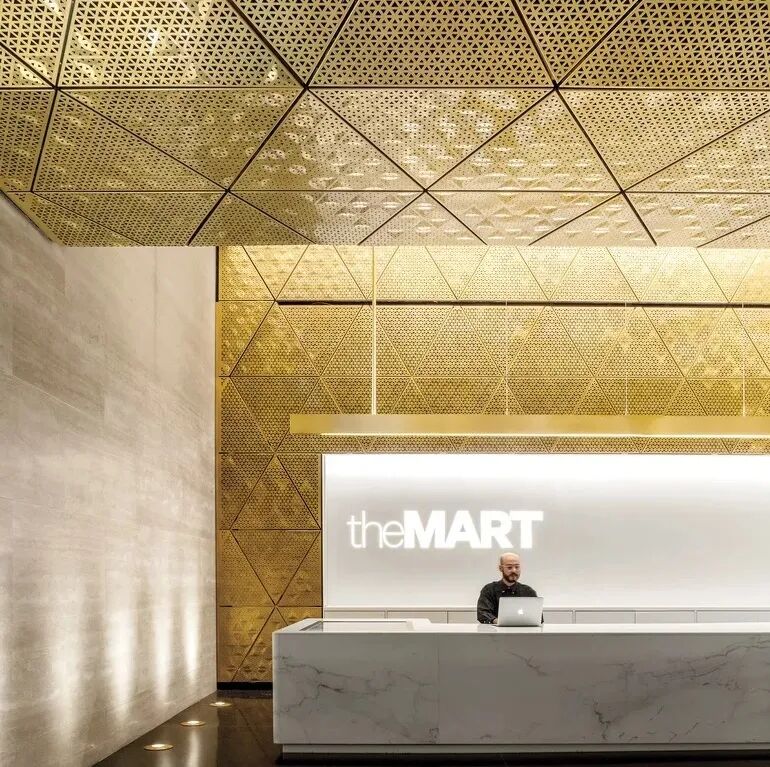

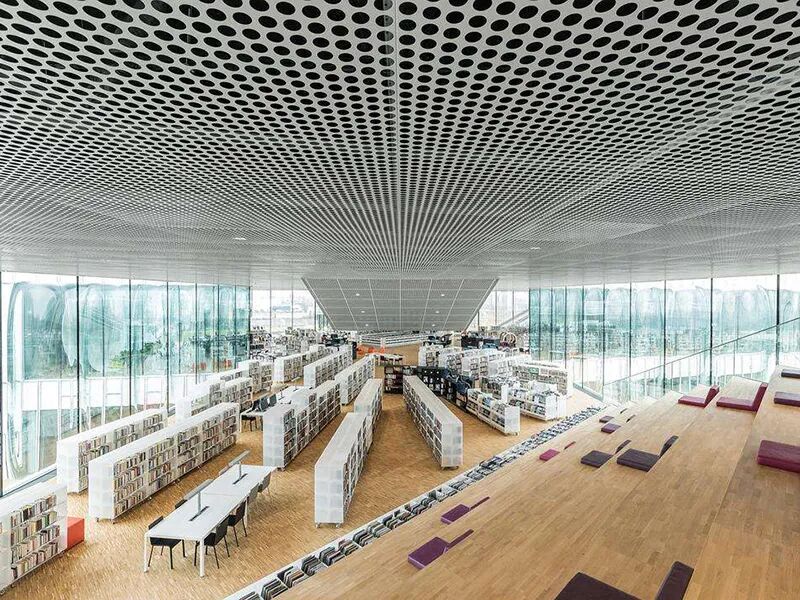

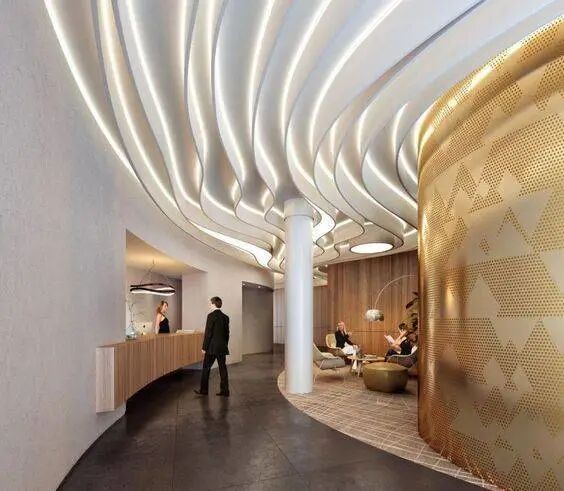

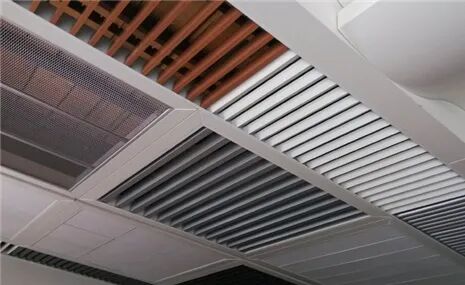

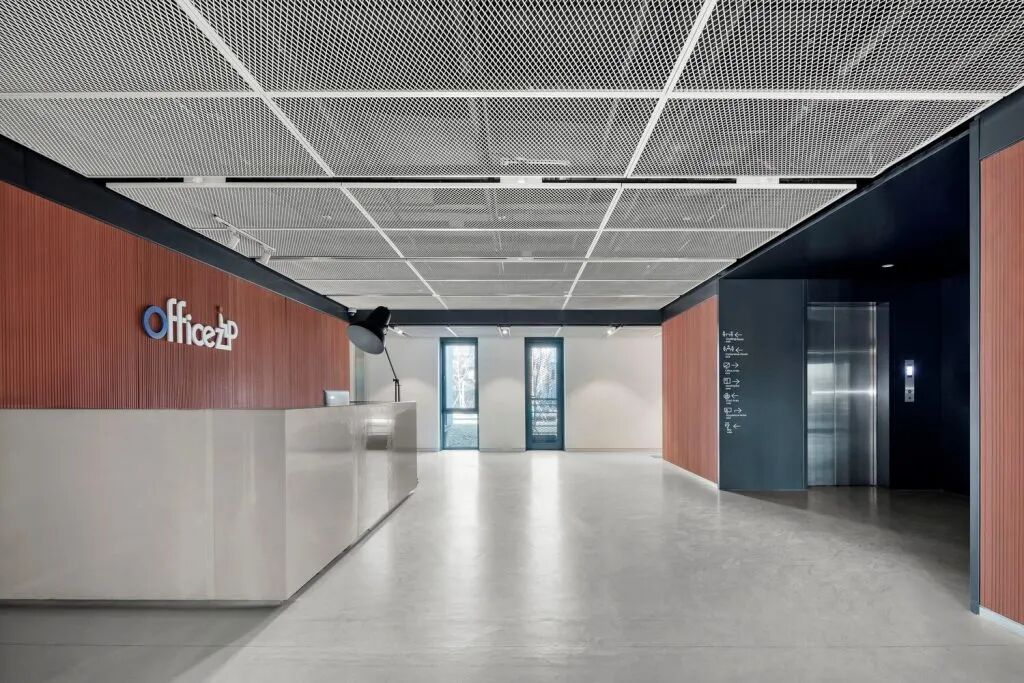

△金属饰面板吊顶效果示例
抛开一些不规则的金属饰面板（如多边形、三角形、异形金属等）用作吊顶的情况外，常见的金属饰面板吊顶主要采用规则模块化的金属材料。
source：google.cn

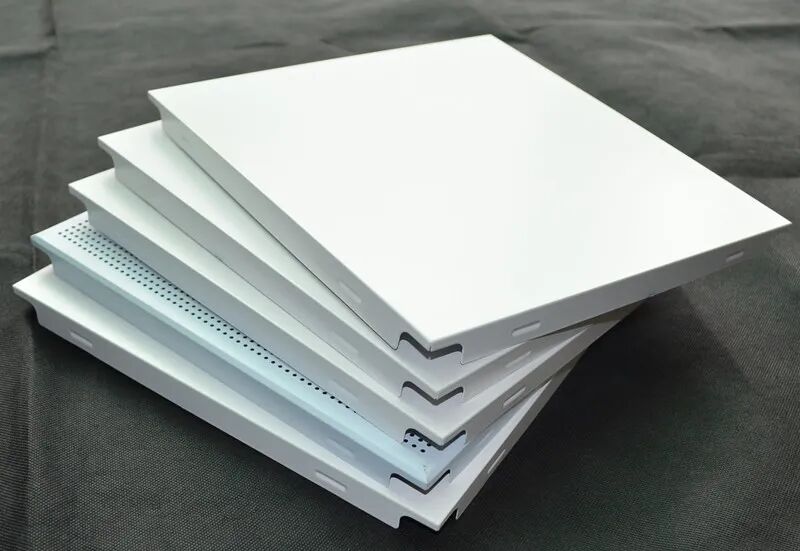

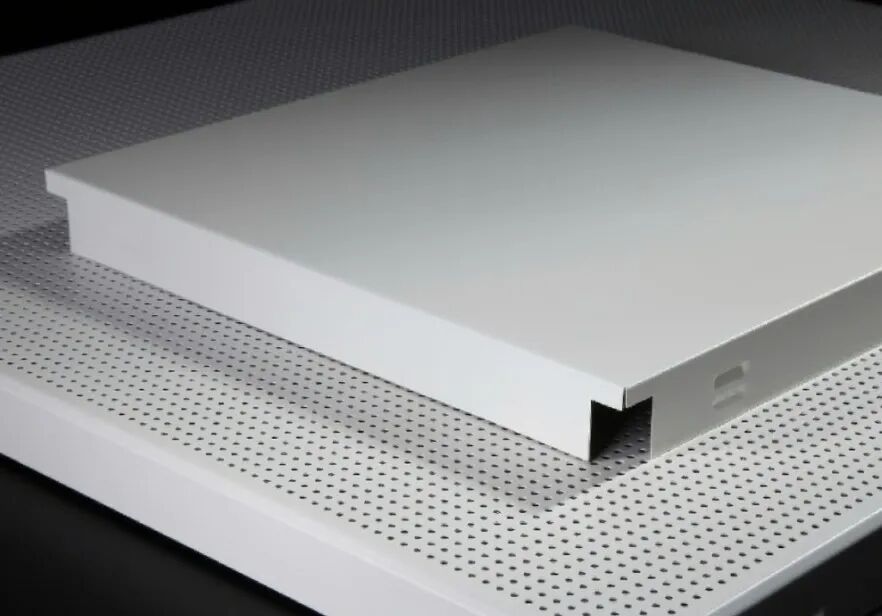

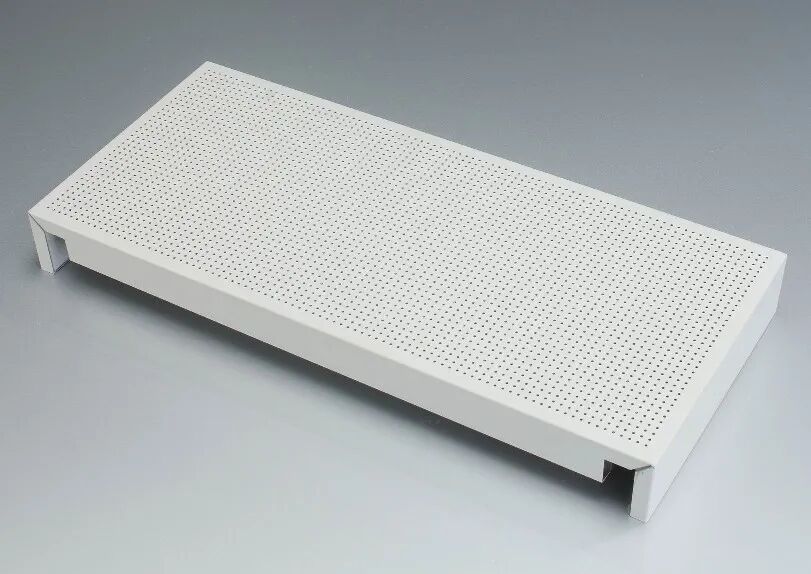

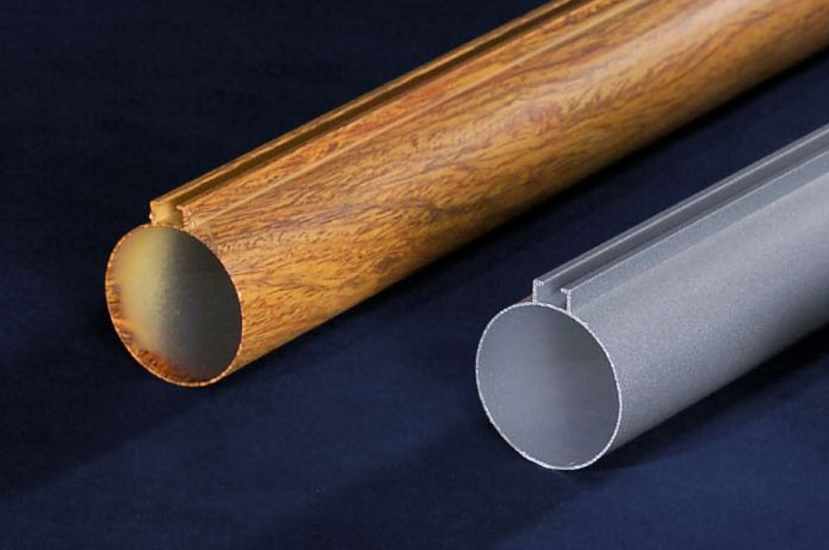

△吊顶用金属饰面板示例
2、金属饰面板吊顶的特点
source：google.cn
a、装饰性强
材质种类多样，样式、色彩、版型丰富，可塑性强，几乎可以做成任意形状，其材质特有的金属色泽和质感，更是极具装饰性。
source：google.cn
b、性能优越
防火极限高，材料防火性能为A级，质轻，防水、防潮、耐腐蚀，抗菌防霉，安全环保，节能隔热，不易形变，耐久性强。
source：google.cn
c、适用性广
广泛用于办公楼、展览馆、艺术馆、图书馆、美术馆、酒店、商场、教学楼、会所等公共建筑室内外吊顶。
source：google.cn
d、易于加工
易于切割、裁剪、弯曲、拼接等塑形加工制作，且施工操作简单，拆装方便，便于检修。
source：google.cn
3、常用参数
金属方板常用规格有：600mm×600mm、500mm×500mm、600mm×1200mm等。
金属条板常用规格有：84宽C型、84宽R型、30/80/130/180宽B型、75C/150C/225宽C型、300宽C型、300宽弧形等。
金属格栅常用规格有：100/200垂片、20/50/15方格、100/150型网格等。
(以上均为材料的市面上大部分产品常用参数，仅供参考)
联系微信dop032回复暗号“dop微信”
免费加入dop交流群，跟上万同行一起，交流专业话题
金属饰面板吊顶的类型
source：google.cn
金属饰面板吊顶的材料种类丰富，造型多样，通常可以根据饰面材料的不同、材料形状的不同、材料功能的不同、使用区域的不同来进行分类。
1、按饰面材料的不同分类
金属饰面板吊顶所用的饰面材料主要有：铝及铝合金、钢板、不锈钢、铜。
a、铝及铝合金饰面
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例
b、钢板饰面
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例

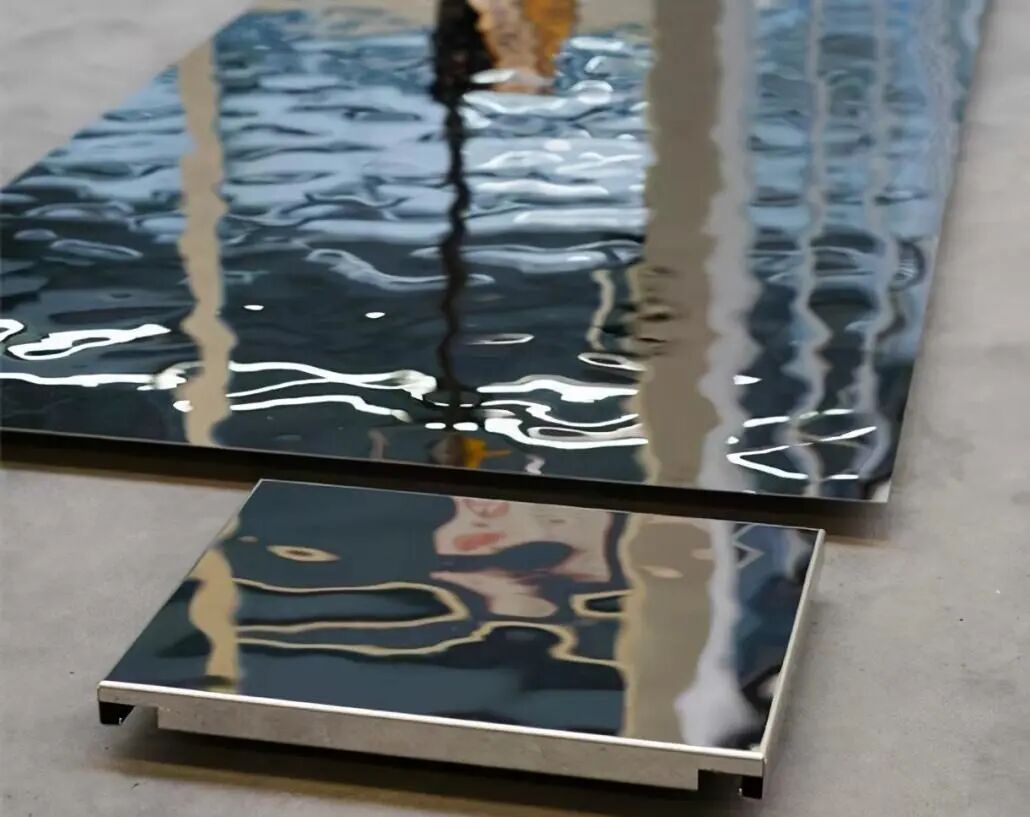

c、不锈钢板饰面
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例

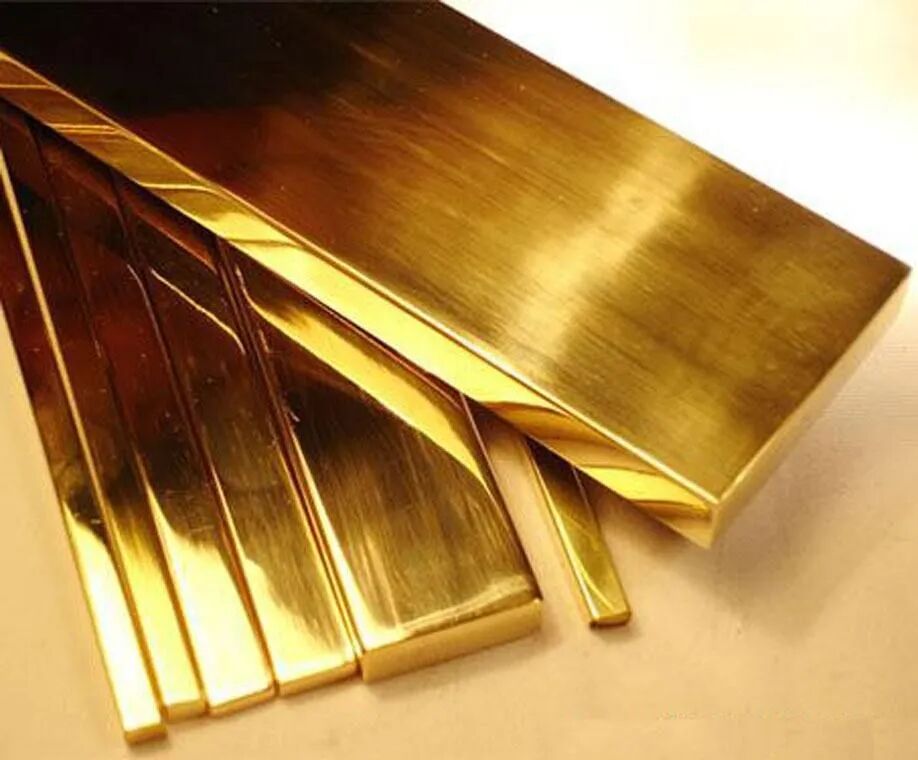

d、铜板饰面
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例
2、按材料形状的不同分类
按材料形状的不同，通常可以分为平板式、条板式、挂板（片）式、格栅式、异形式、网状。

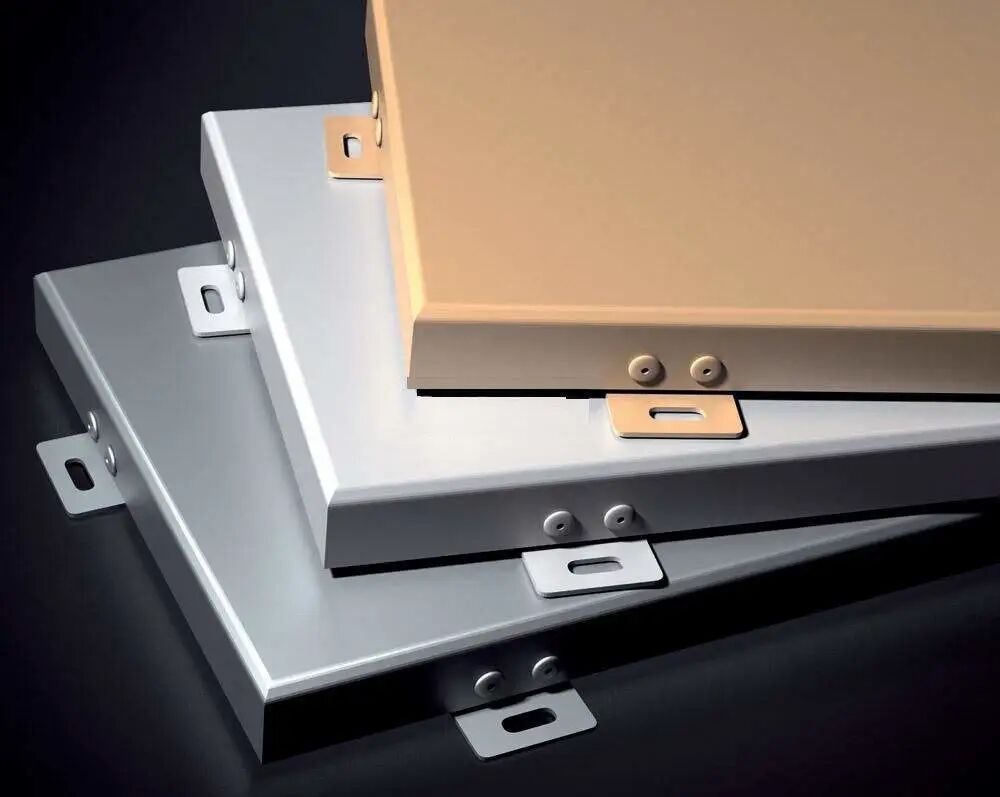

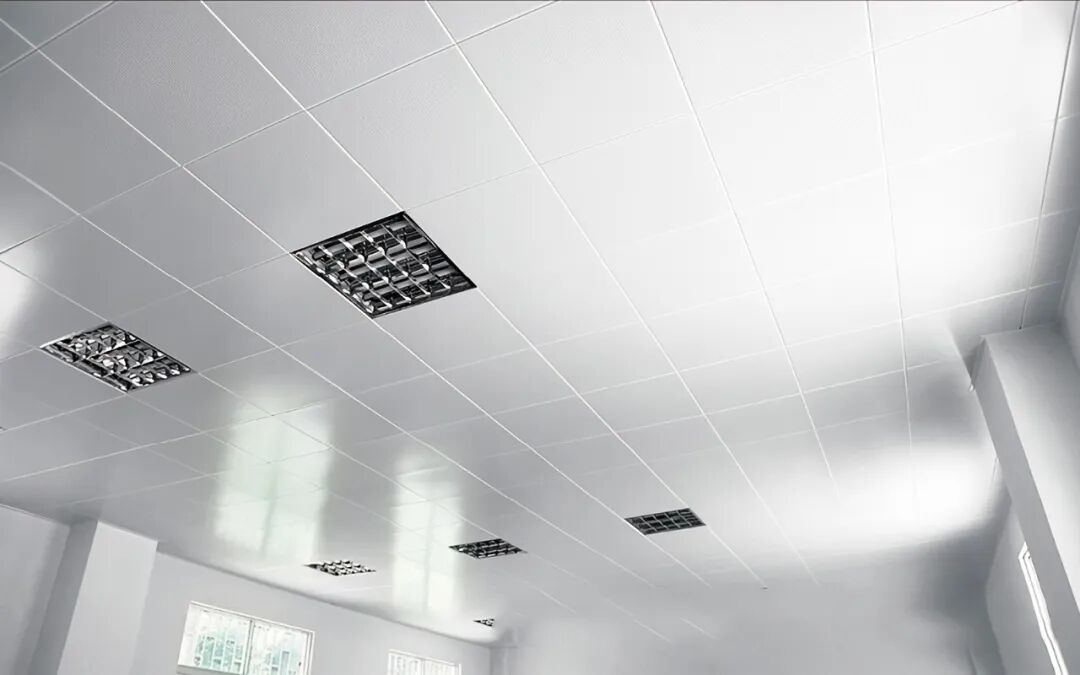

a、平板式
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例

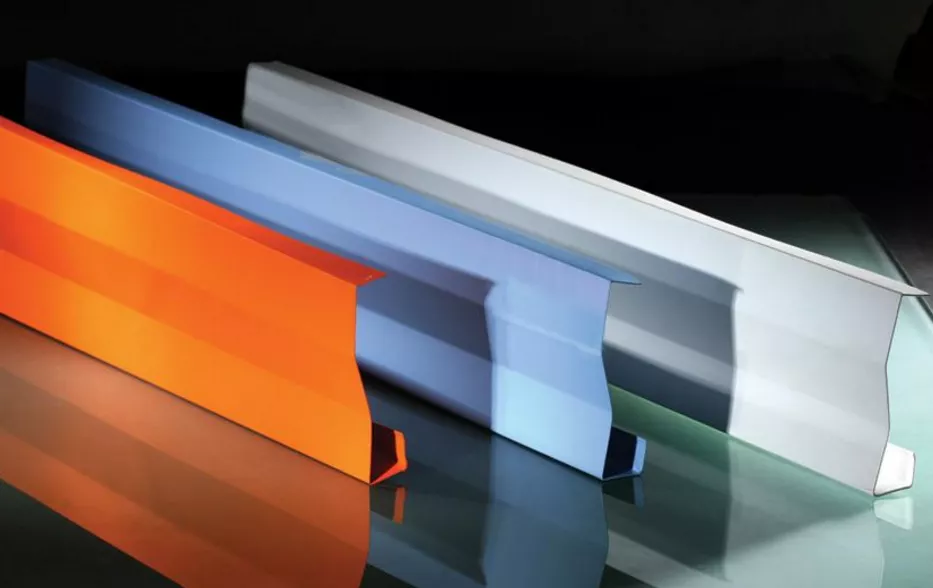

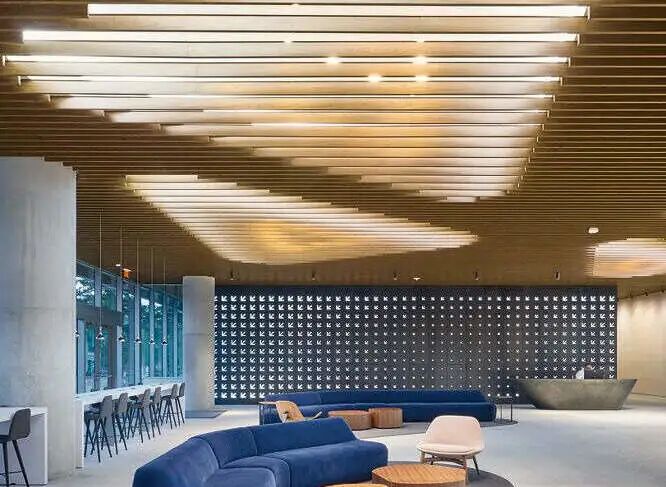

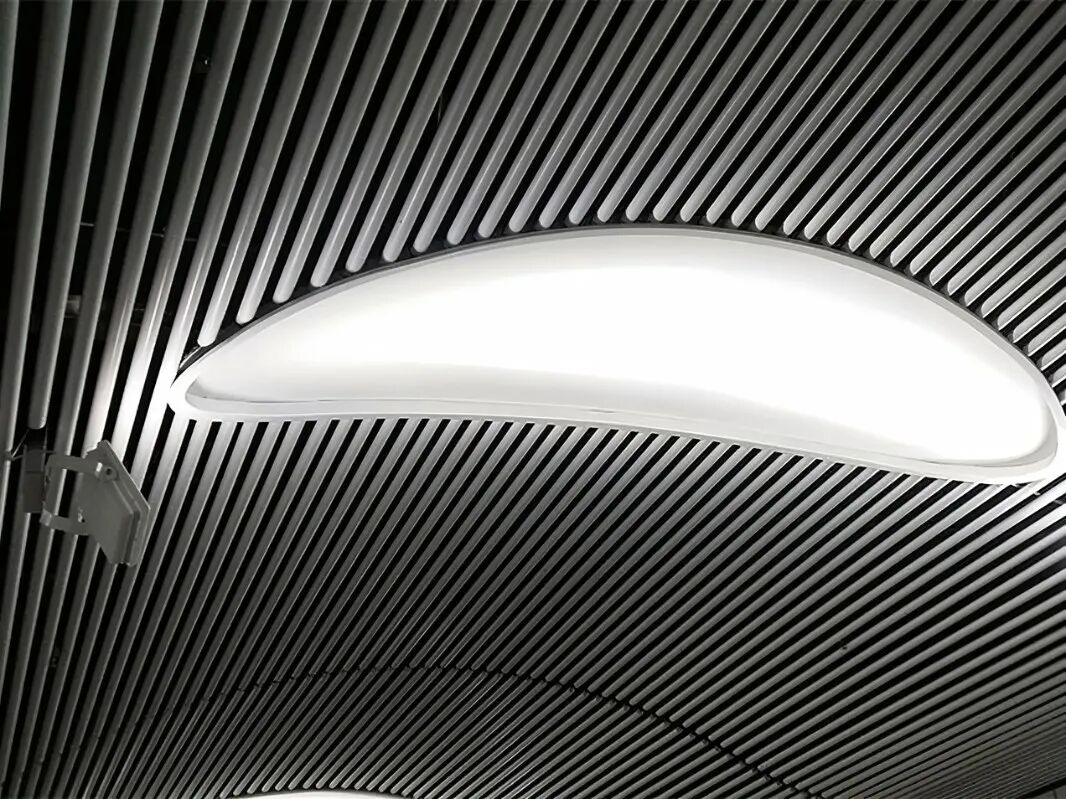

b、条板式
source：google.cn

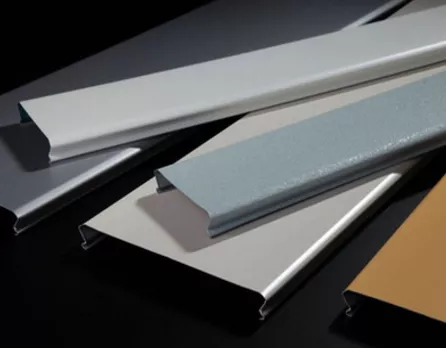

△金属饰面板示例
source：google.cn
△饰面效果示例
c、挂板（片）式
挂板（片）式通常包括U形挂板、圆形挂板、挂（垂）片等。

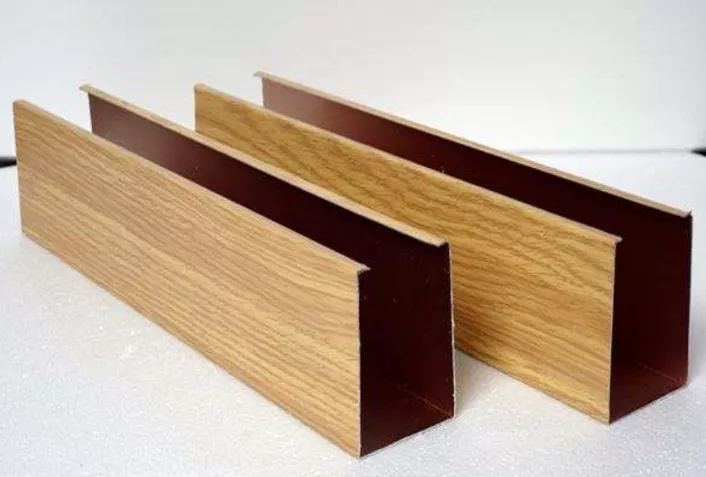

①U形挂板
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例
②圆形挂板
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例
③挂（垂）片
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例

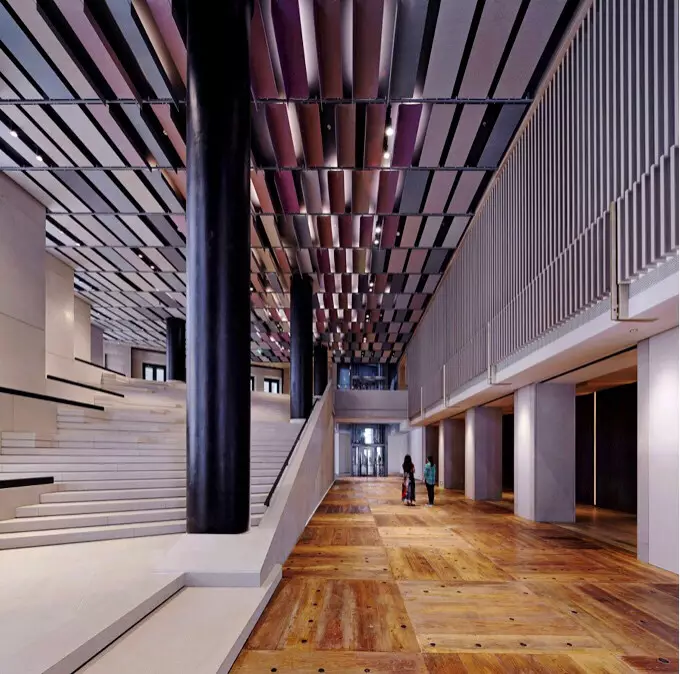

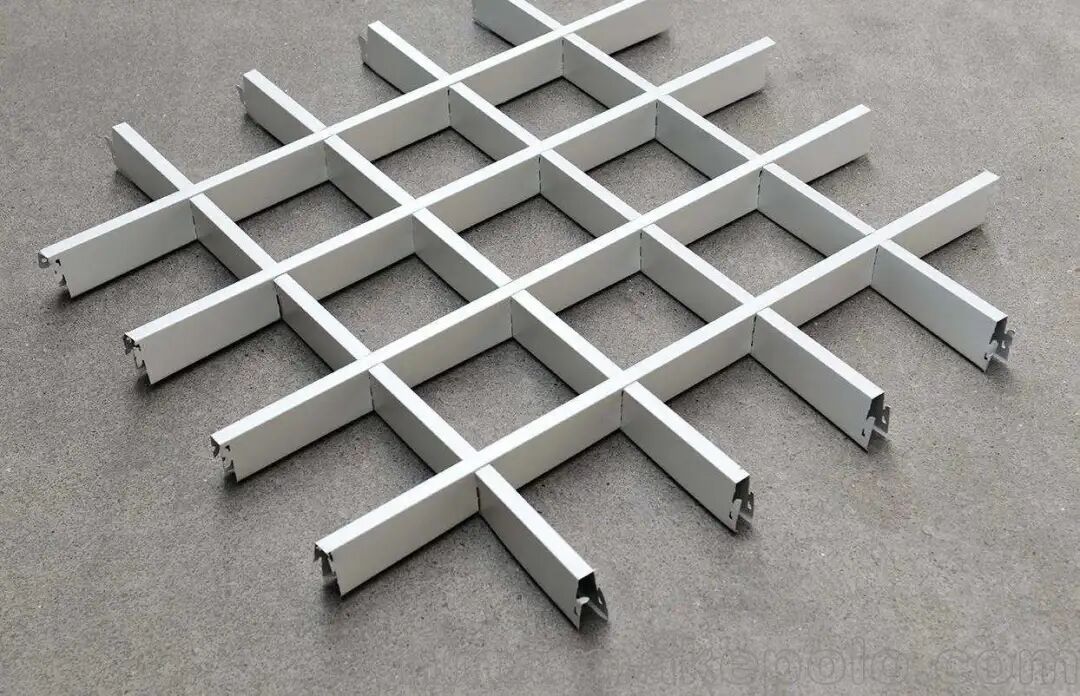

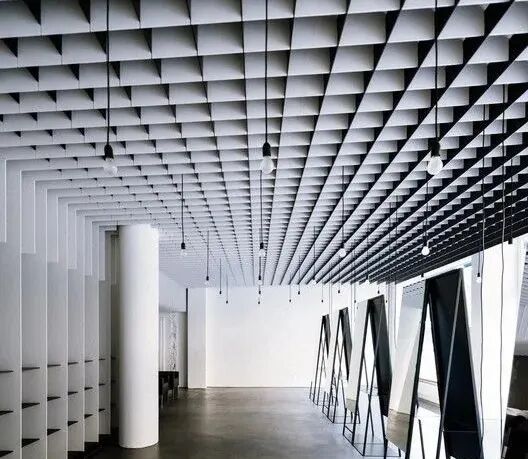

c、格栅式
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例

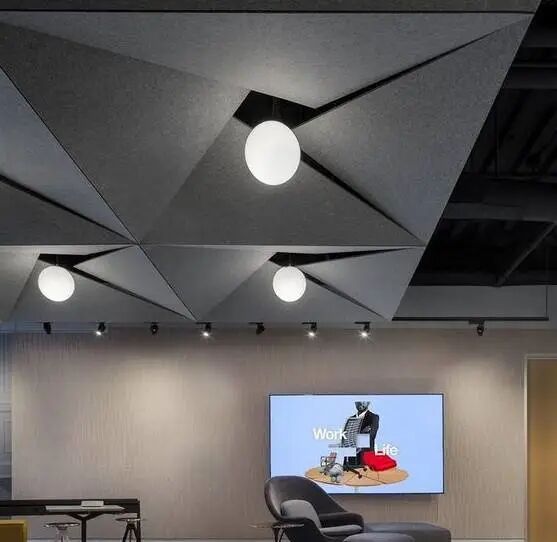

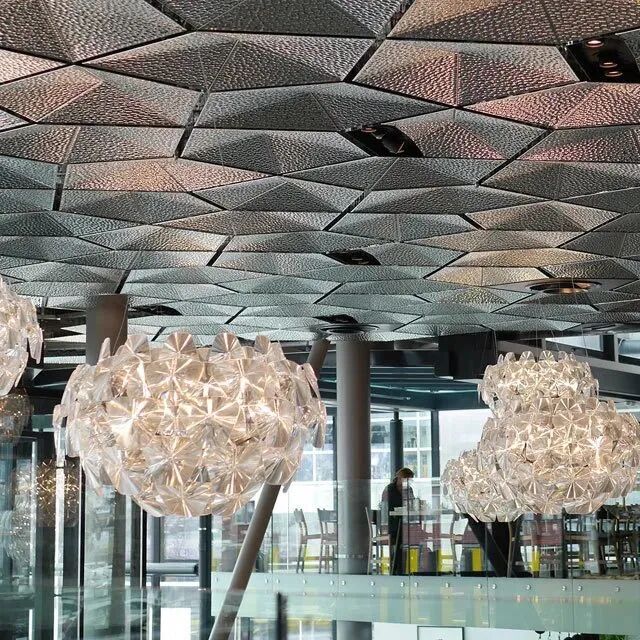

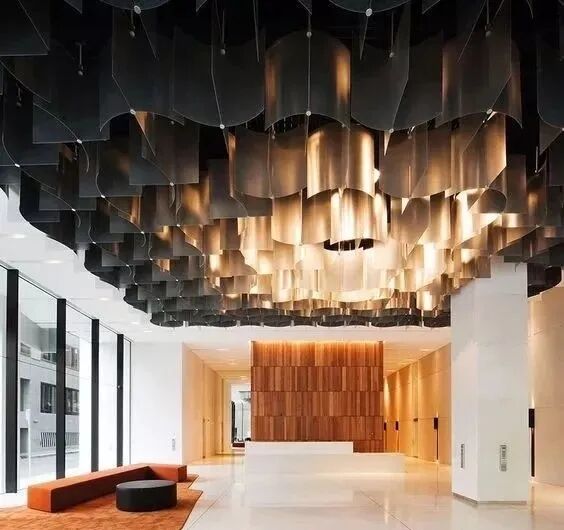

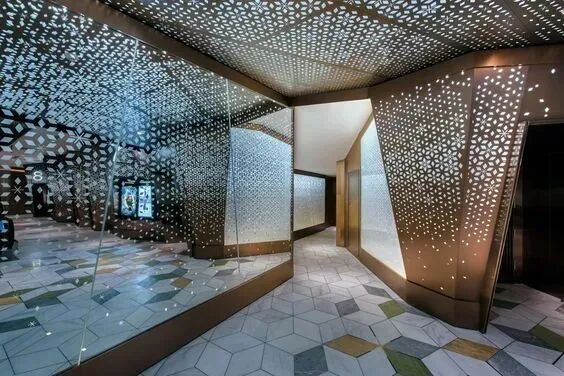

d、异形式
source：google.cn
△饰面效果示例
source：google.cn
△饰面效果示例
source：google.cn
△饰面效果示例

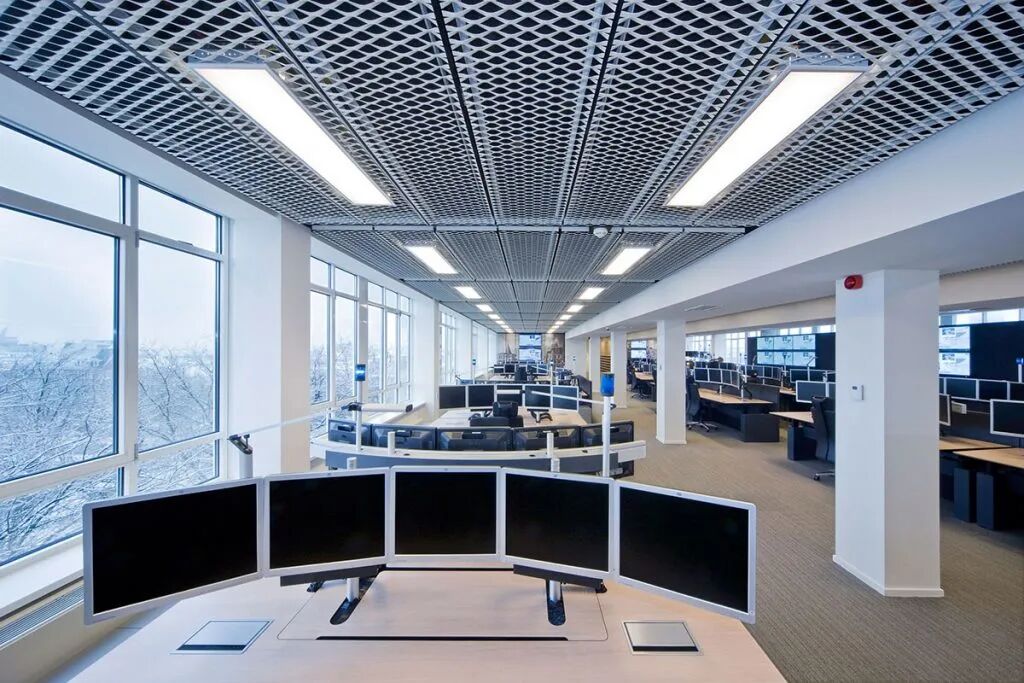

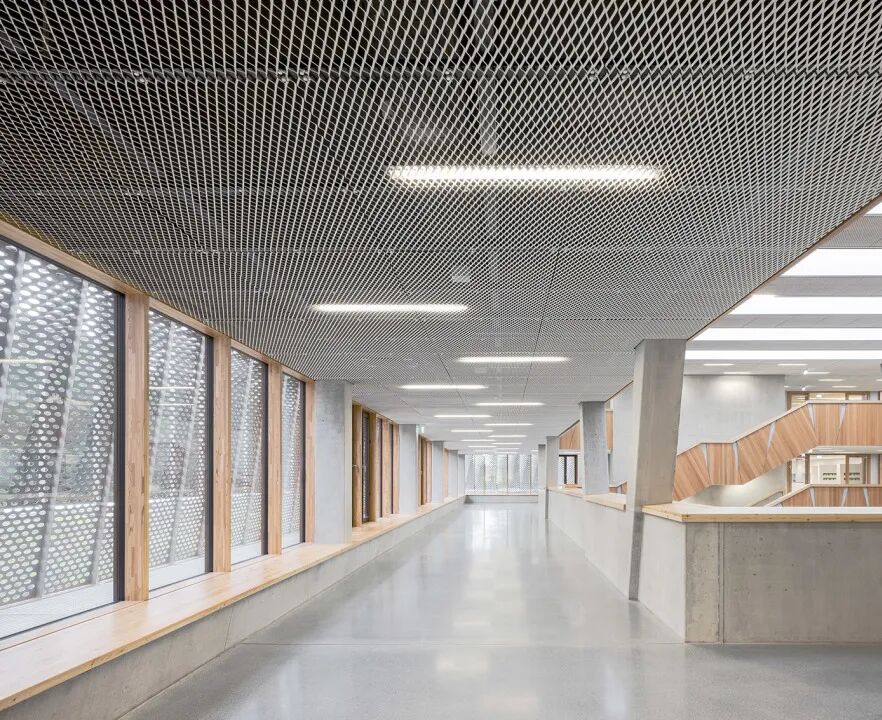

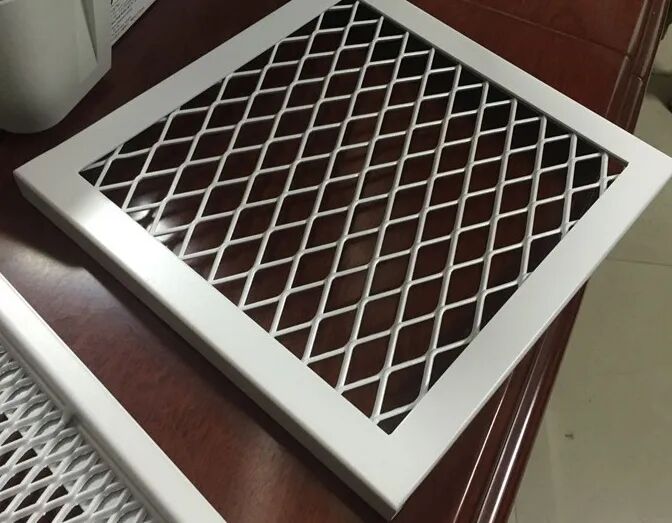

e、网状
source：google.cn
△金属饰面板示例
source：google.cn
△饰面效果示例
▲扫码订阅《dop施工图内训营》
3、按材料功能的不同分类
根据材料功能（指吸声性能）的不同，通常可分为无吸声式（平板）、微吸声式（针孔板）、吸声式（针孔附吸声纸板）三类。

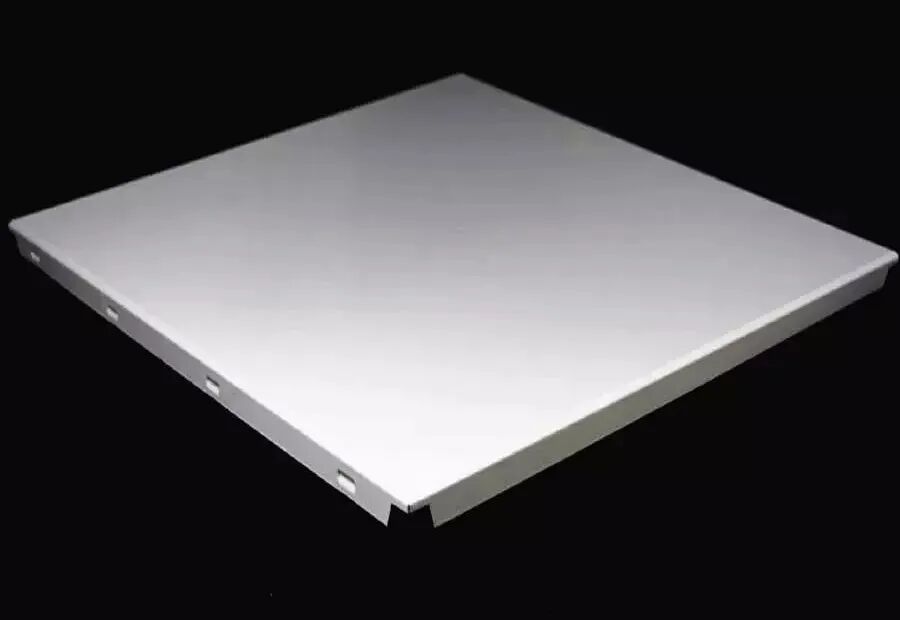

a、无吸声式（平板）
source：google.cn
△金属饰面板示例

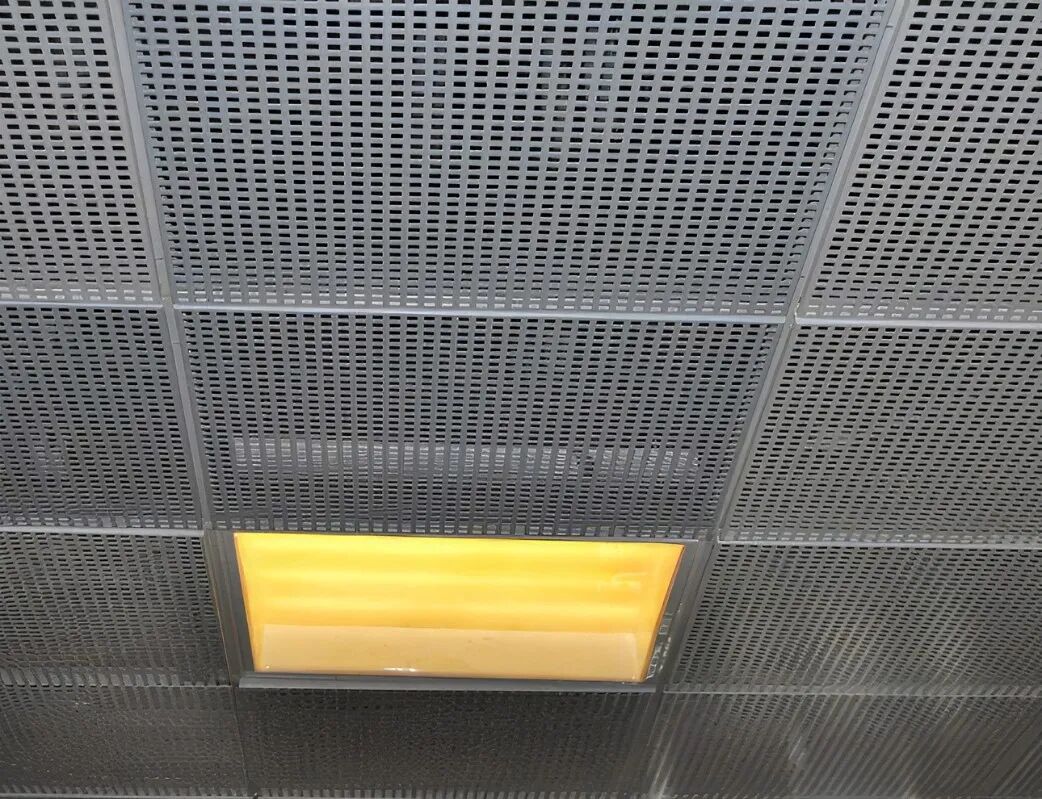

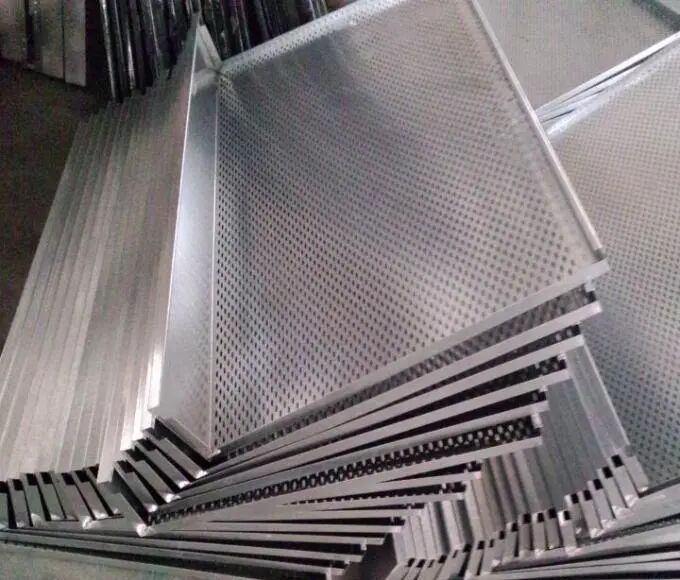

b、微吸声式（针孔板）
source：google.cn
△金属饰面板示例

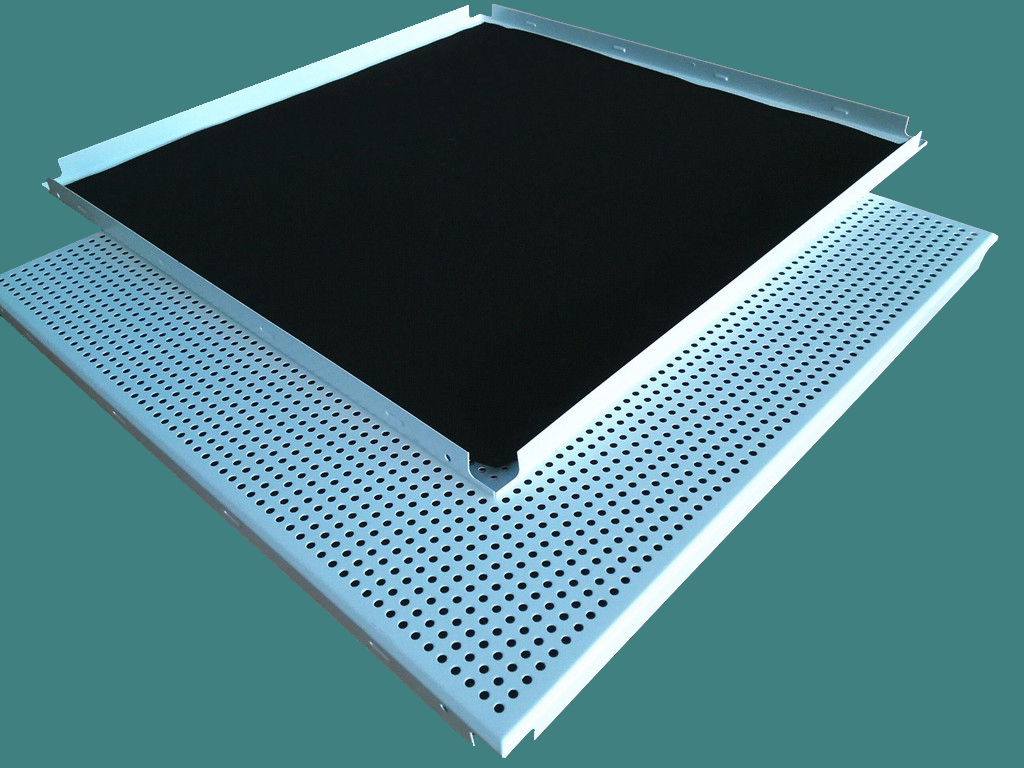

c、吸声式（针孔附吸声纸板）
source：google.cn
△金属饰面板示例
4、按使用区域的不同分类
根据使用区域的不同，通常可以分为室内、室外两类。
a、室内
source：google.cn
△金属饰面板示例
b、室外
source：google.cn
△金属饰面板示例

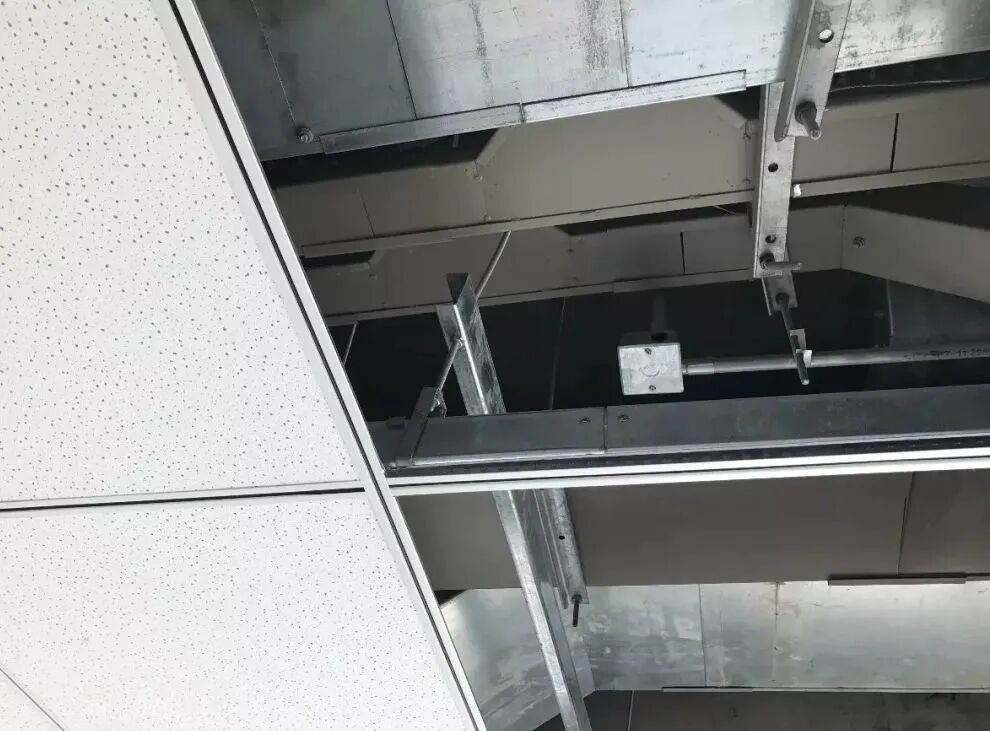

金属饰面板吊顶的安装工艺
source：google.cn
装饰面板的材质、板块形式、尺寸规格及设计造型等的不同，安装工艺也有所不同，主要以粘贴、打钉、干挂或者专用龙骨卡槽的固定做法为主。这里主要对模块化的金属板配合专用龙骨，进行安装工艺的说明。
在实际应用中，比较常用的金属饰面板吊顶安装类型，主要分为两种：平面板饰面安装、挂板饰面安装。
1、平面板饰面安装

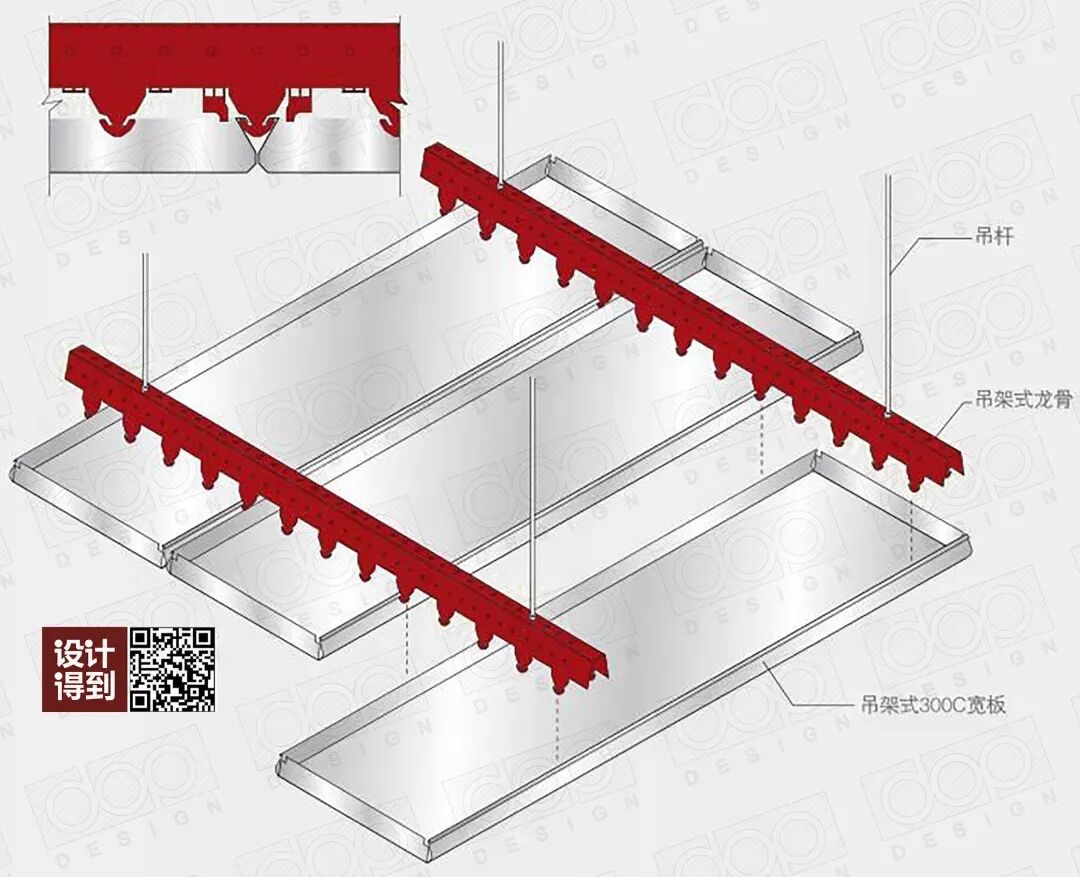

a、平面宽板
当板块宽度大于300mm，根据安装形式可分为暗架式、明架式。
△构造做法示例
△构造做法示例
△构造做法示例
△构造做法示例
△构造做法示例

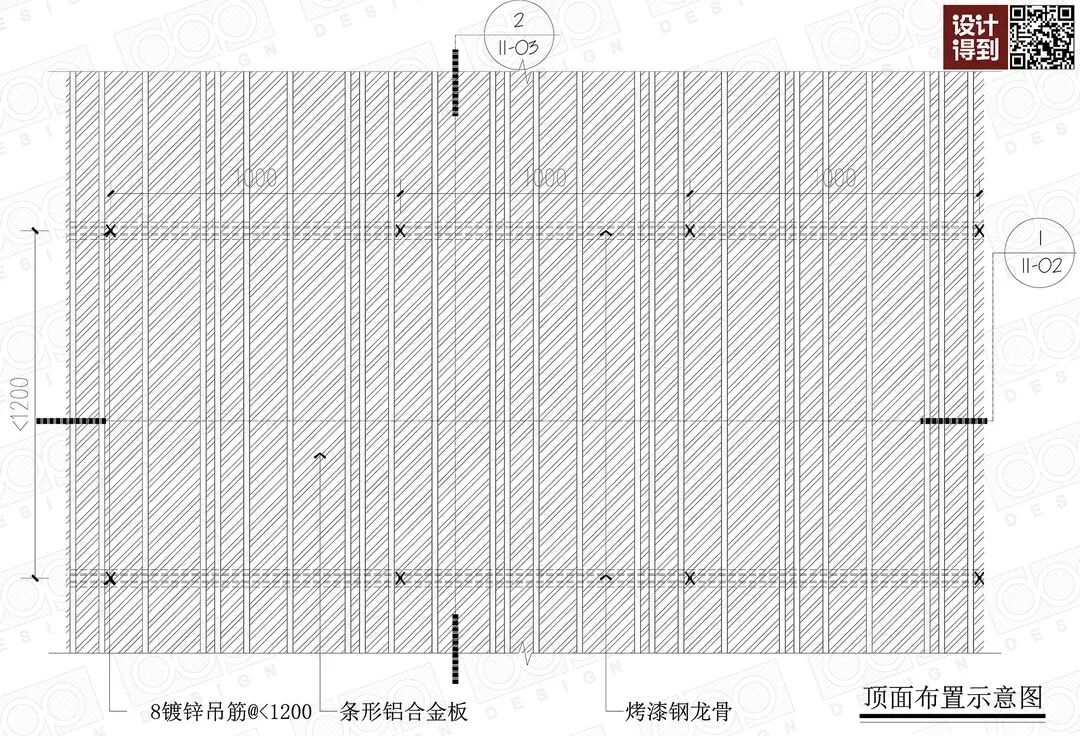

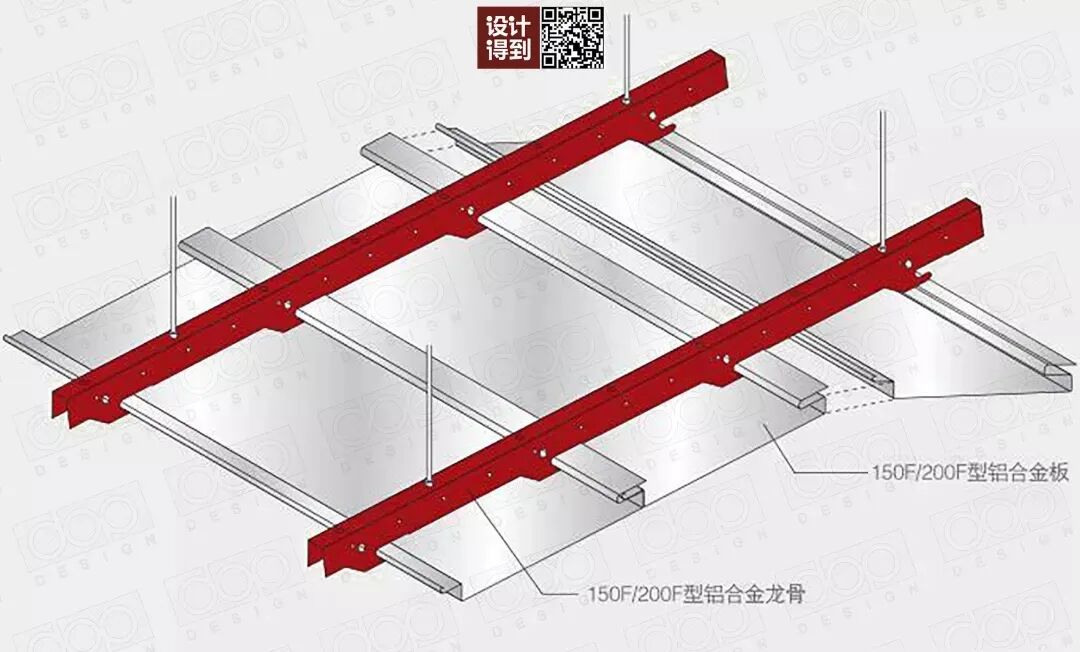

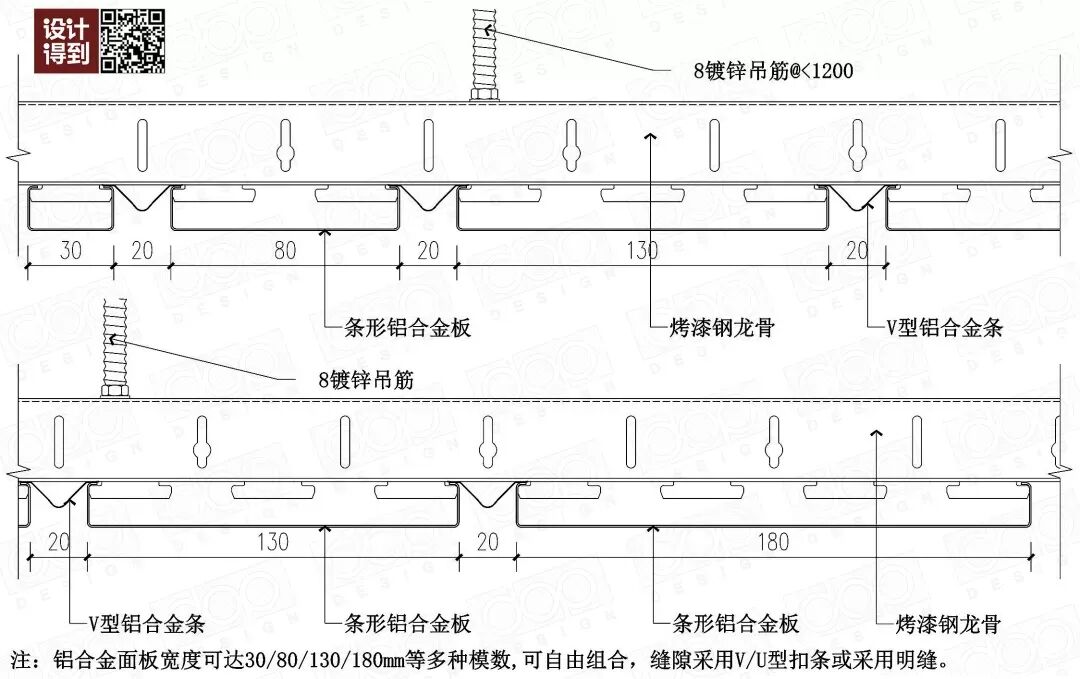

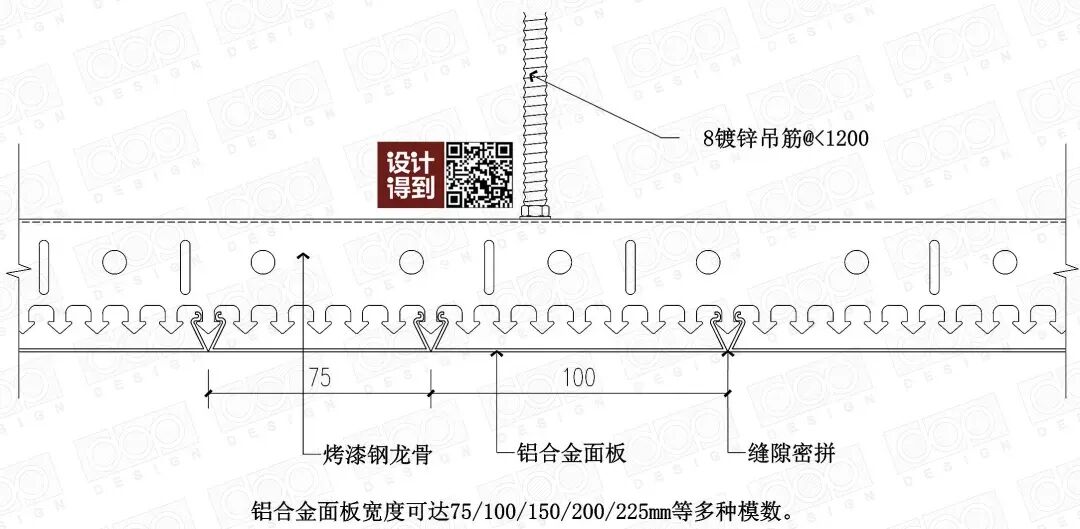

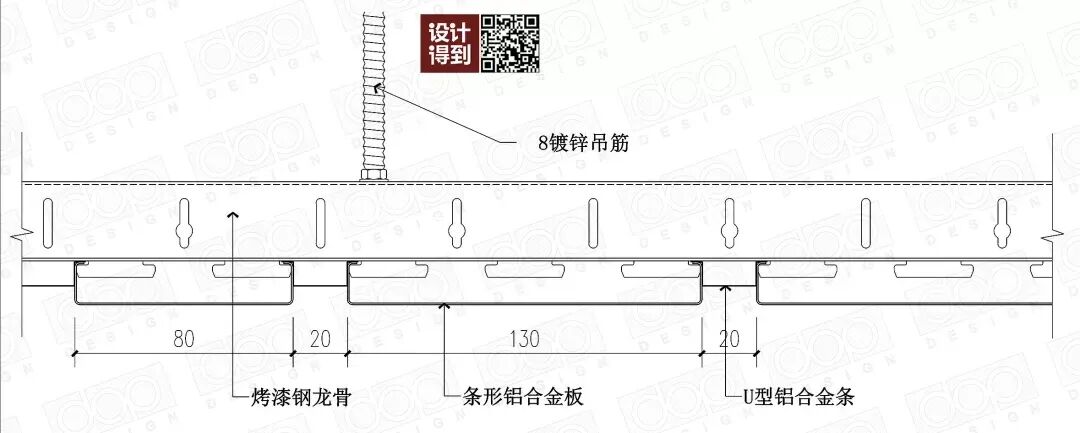

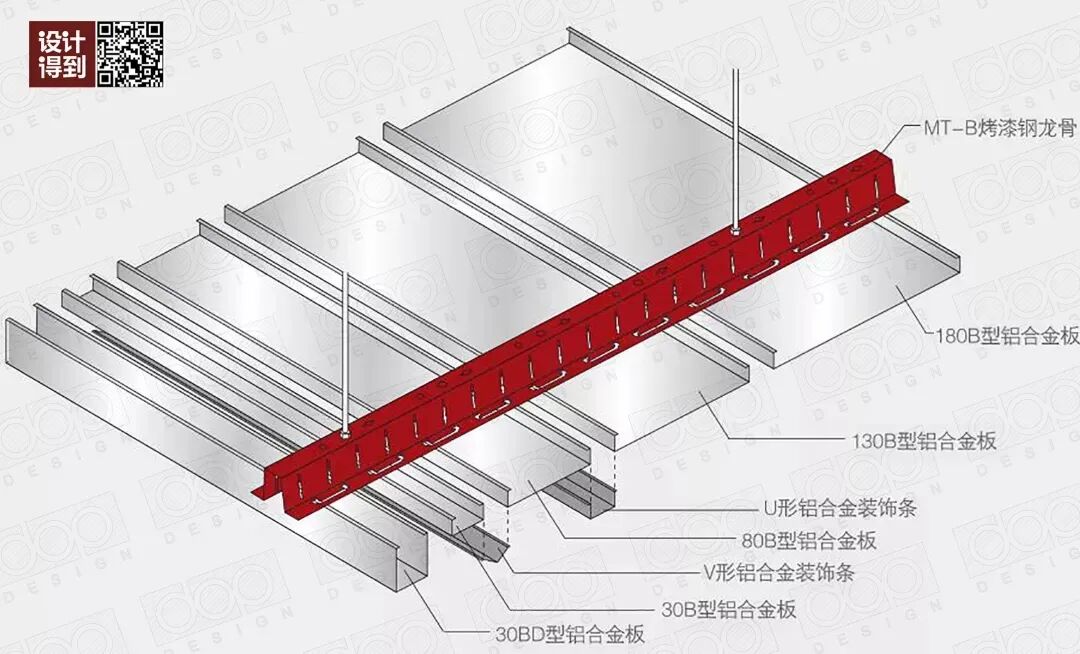

b、条形金属面板
△构造做法示例

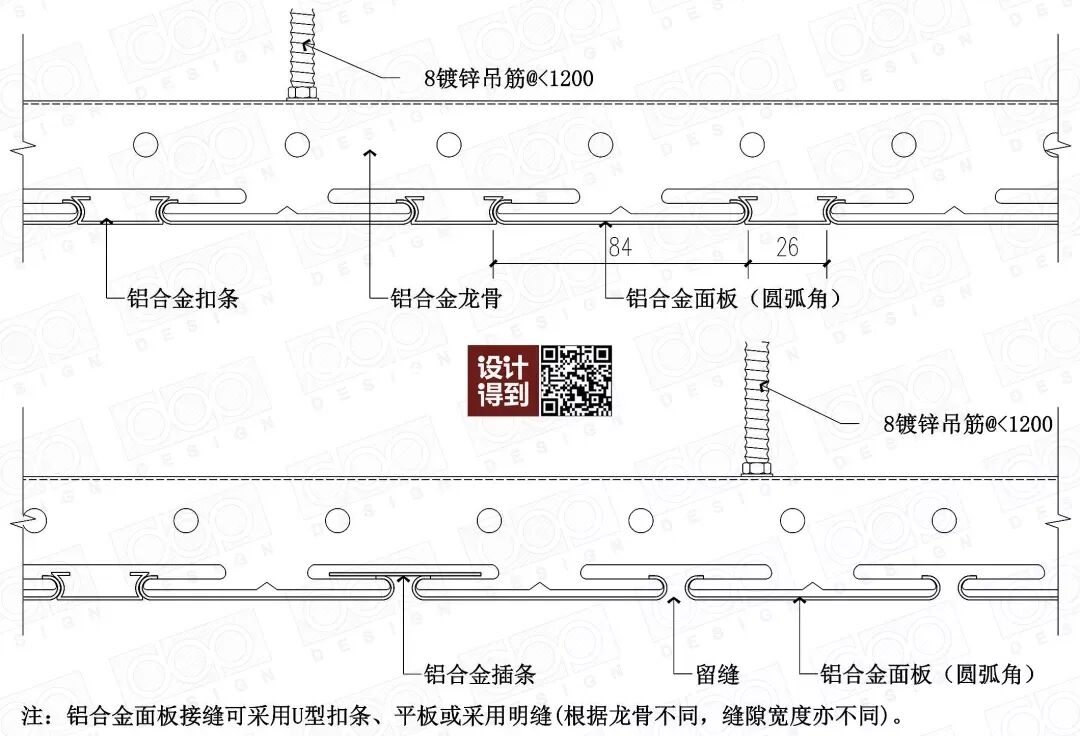

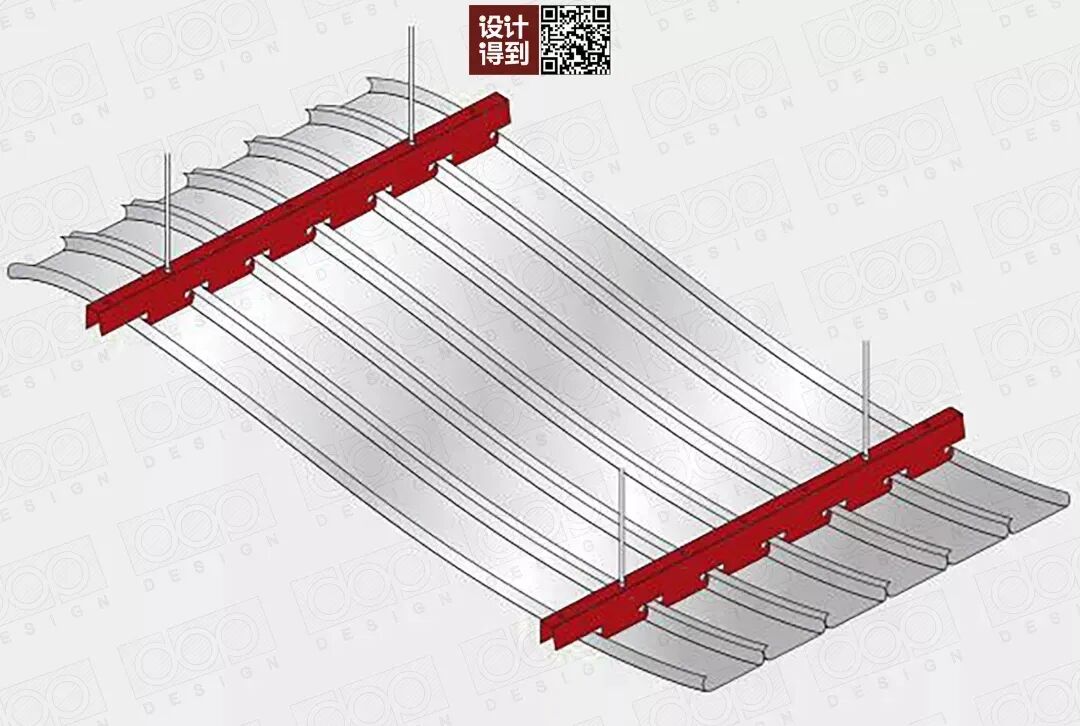

c、条形金属面板（圆弧倒角）
△构造做法示例

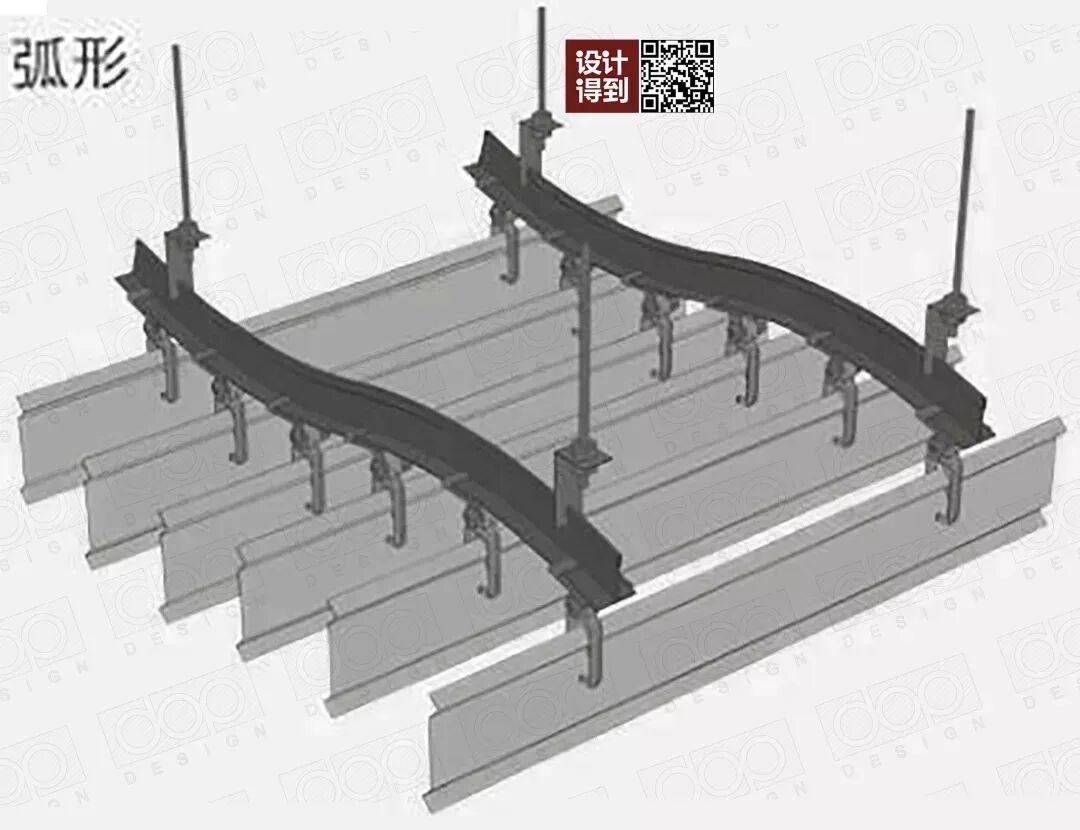

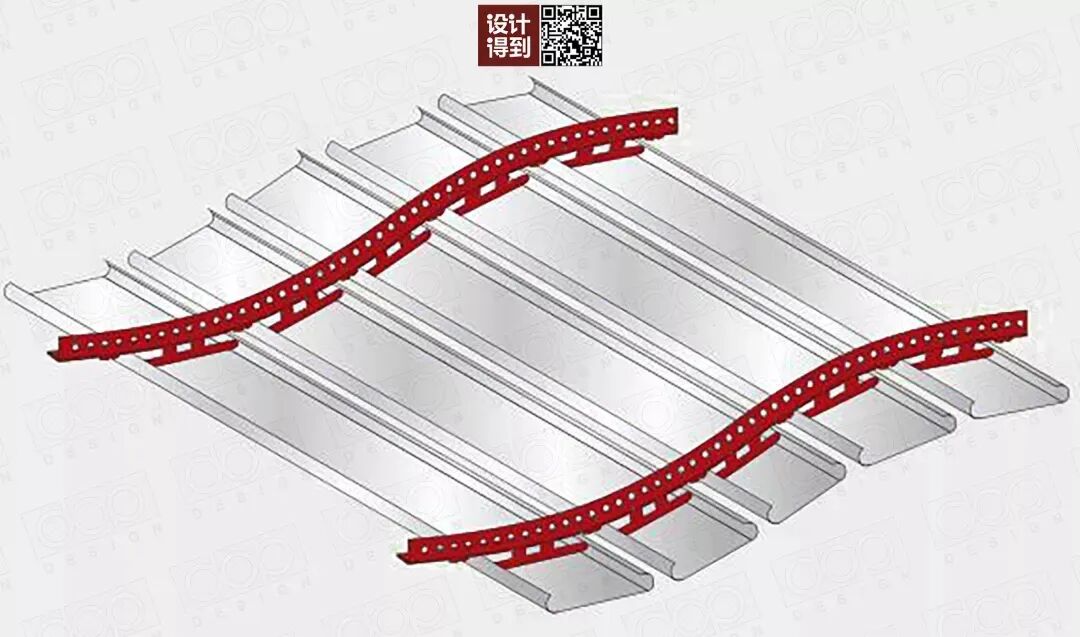

可通过龙骨的弯曲处理，来实现弧面、斜面等造型效果。
△做法示例

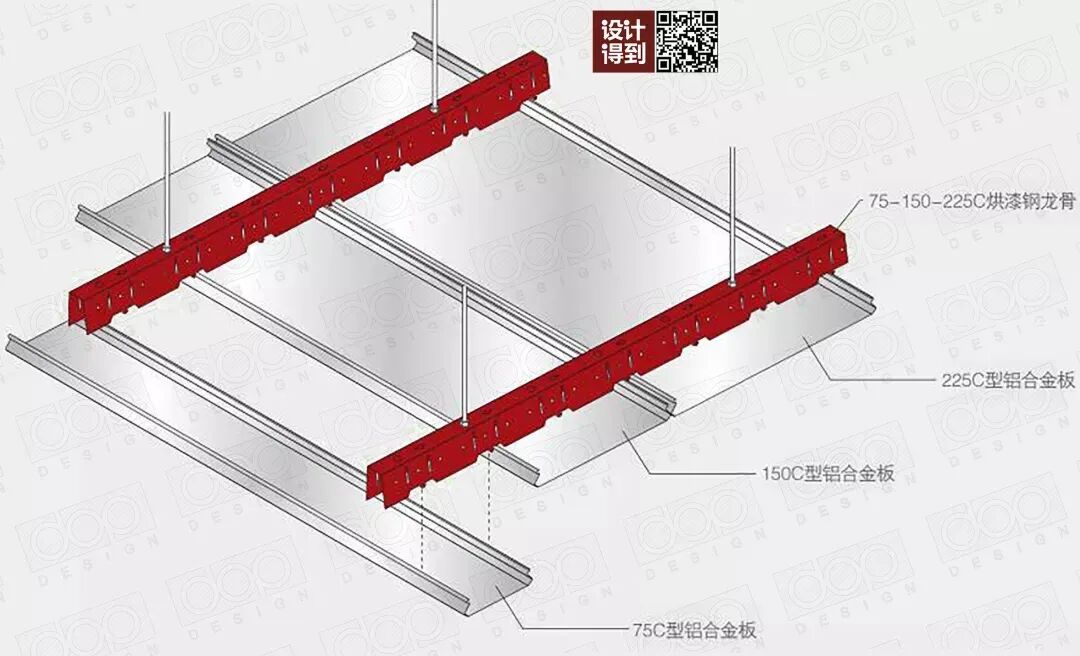

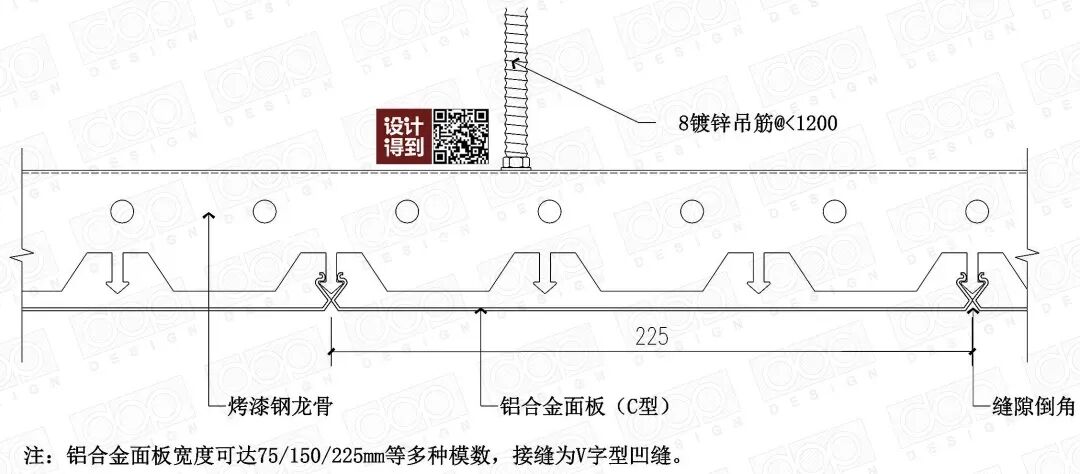

d、条形金属面板（C型）
△构造做法示例
e、条形金属面板（无缝拼接）
△构造做法示例
f、条形金属面板（拼插型）
△构造做法示例
2、挂板饰面安装

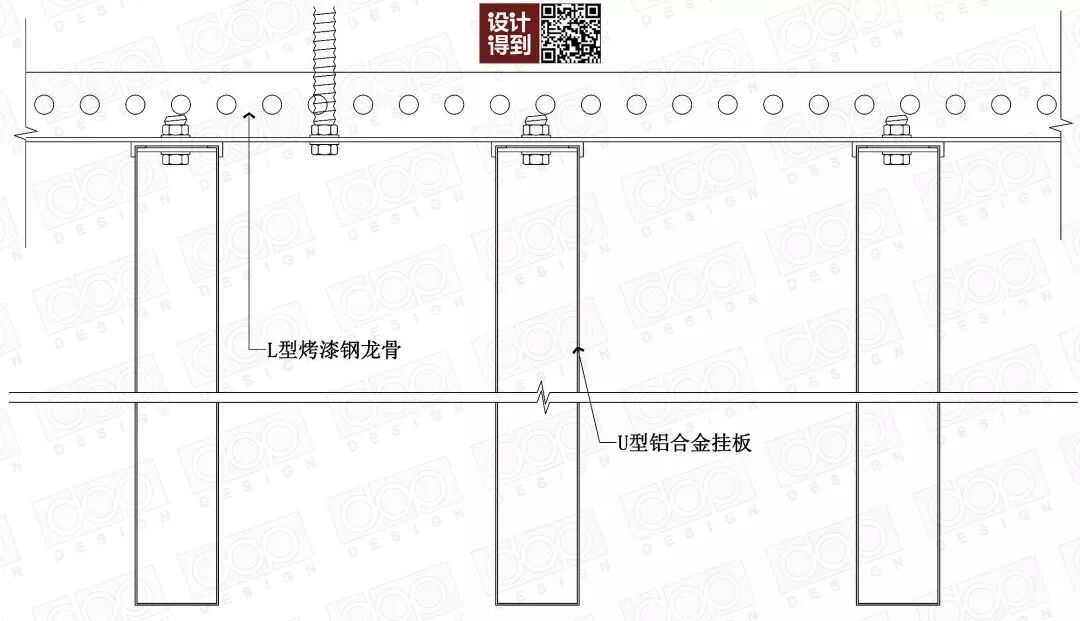

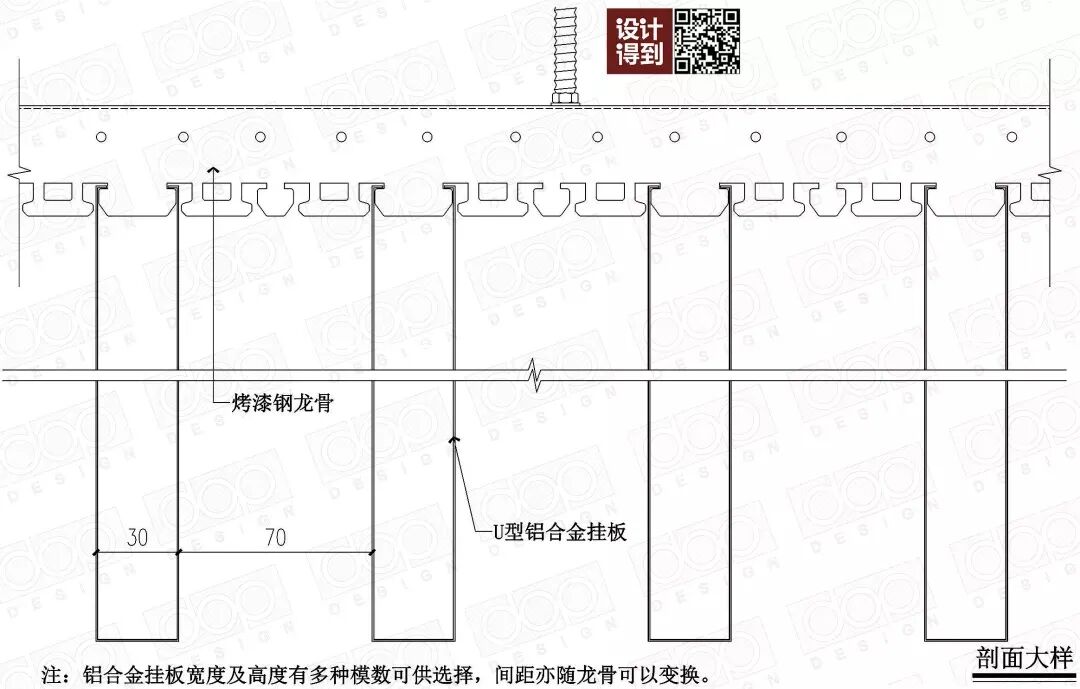

a、金属挂板（U型）
△构造做法示例

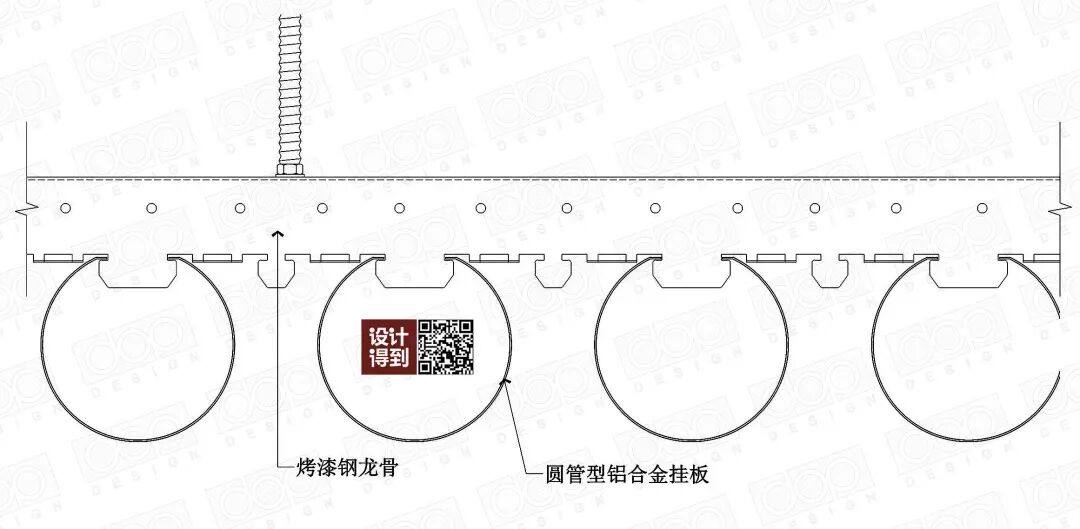

b、金属挂板（圆管型）
△构造做法示例

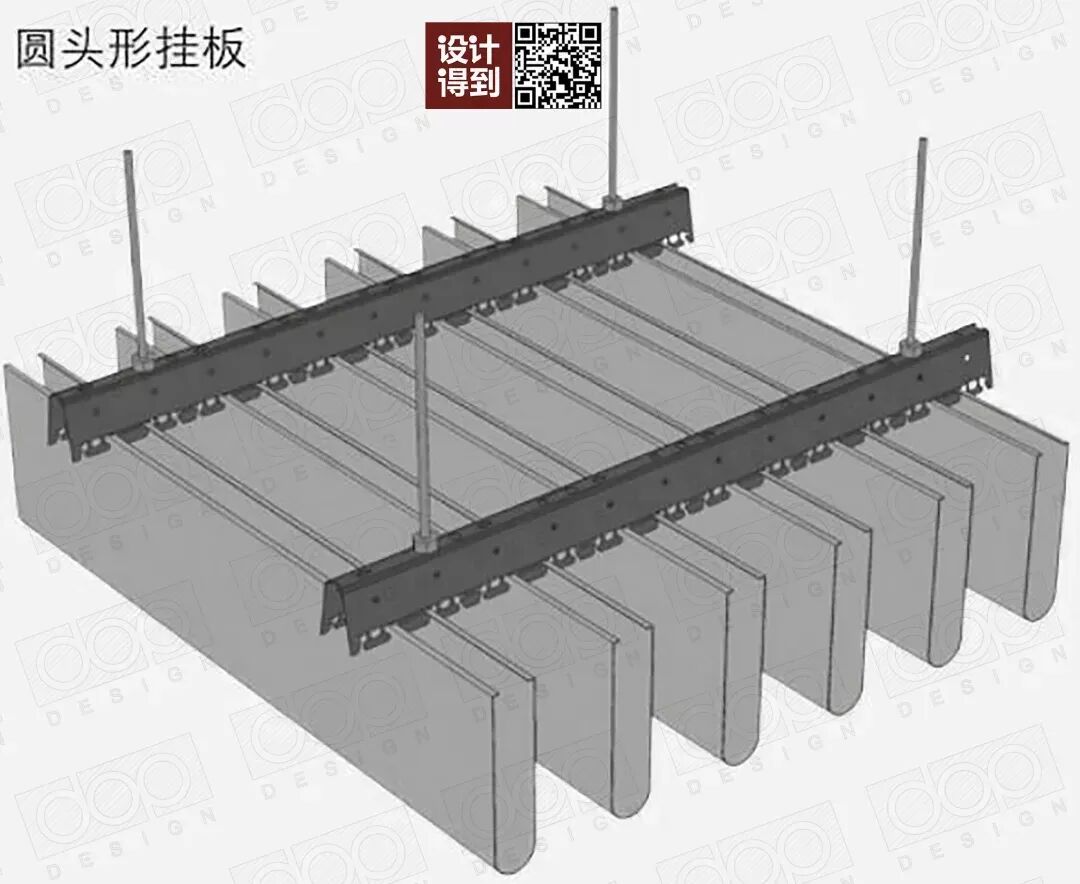

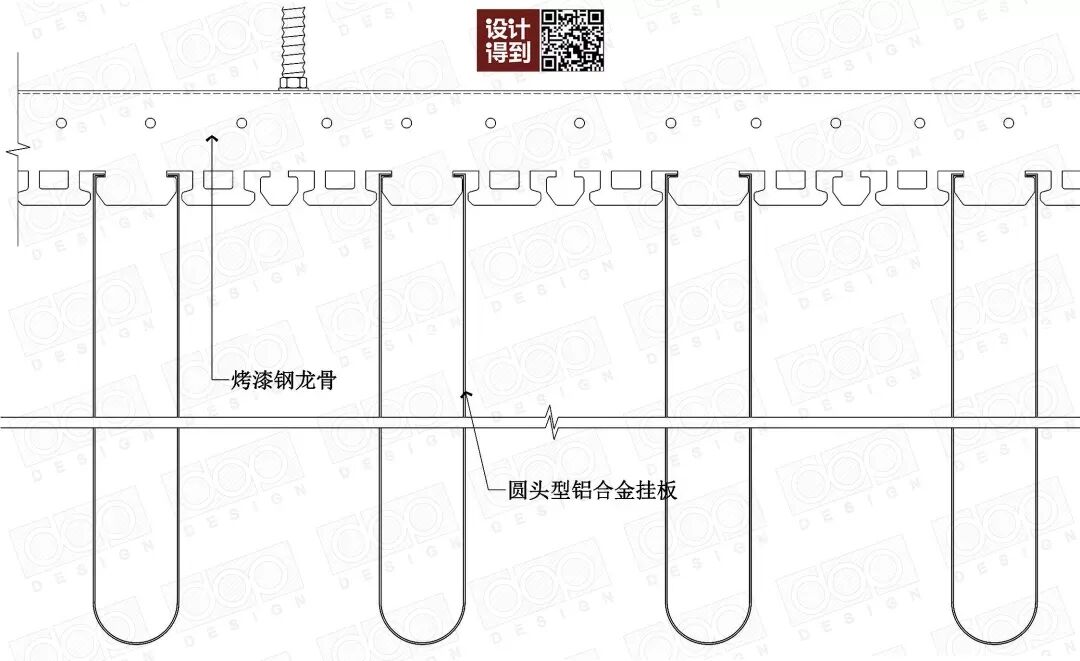

c、金属挂板（圆头型）
△构造做法示例

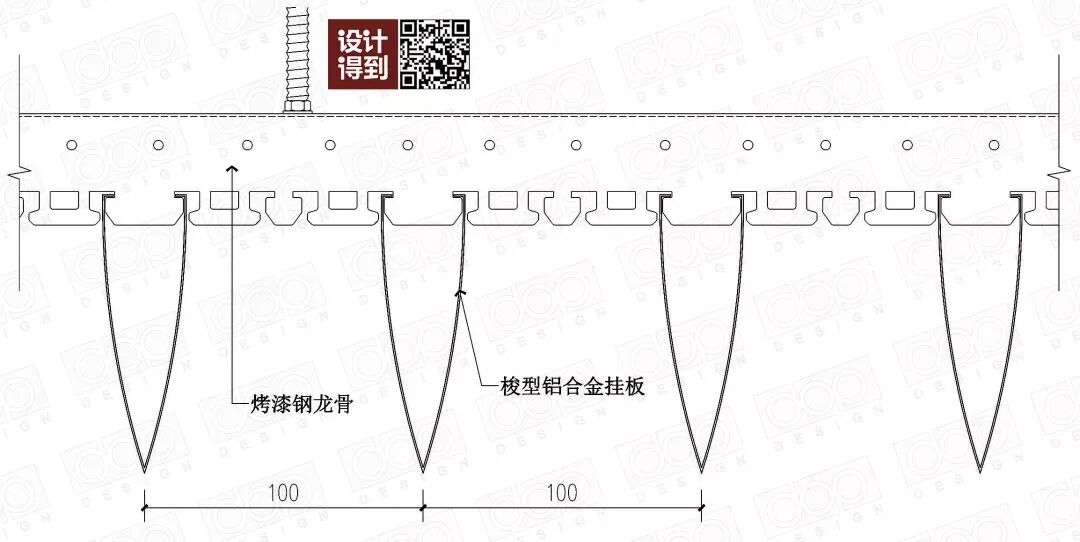

d、金属挂板（梭型）
△构造做法示例

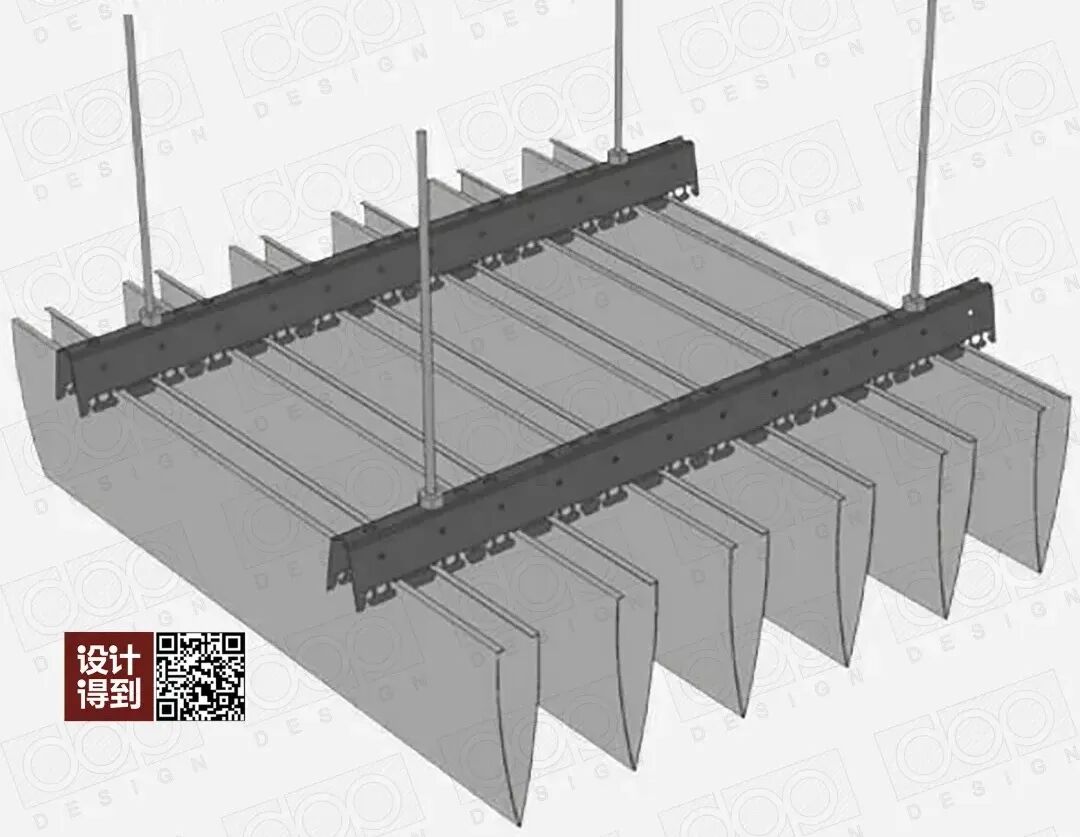

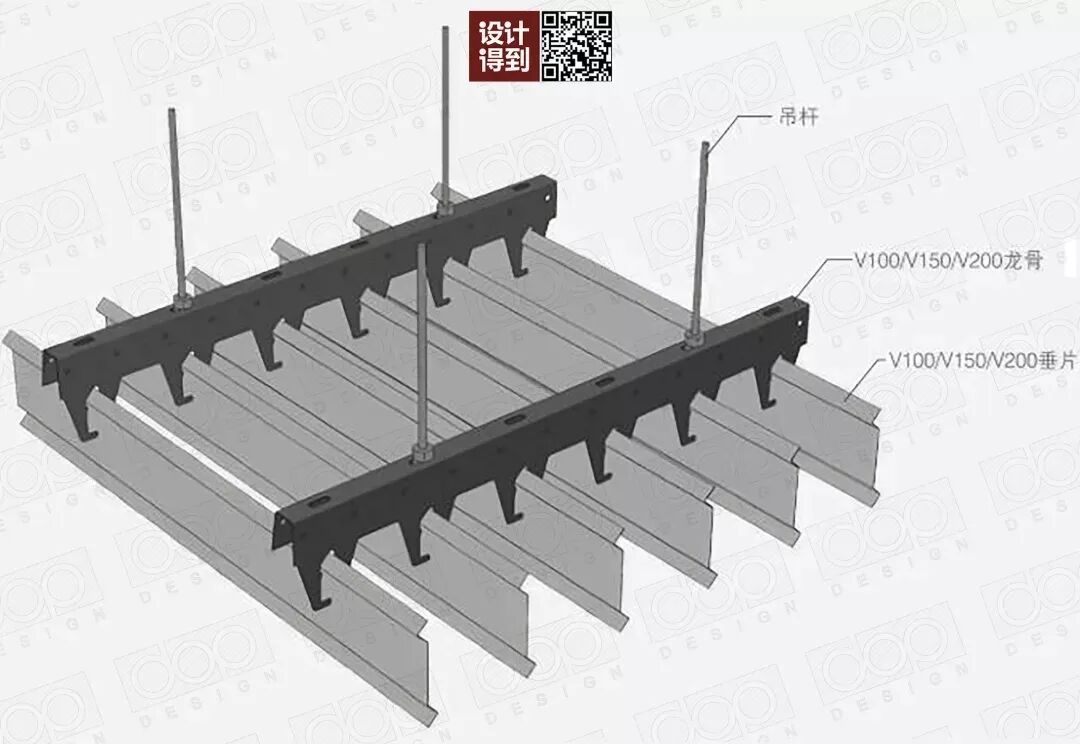

e、金属挂板（垂片）
△构造做法示例
有关金属饰面板吊顶的内容就先给大家讲解到这里了，还想了解更多关于材料工艺构造做法，甚至是节点画法、建筑、电气、给排水、暖通、消防的相关知识……都可以来《dop施工图内训营4.0》来一探究竟。
课程适合人群：
课程授课讲师：

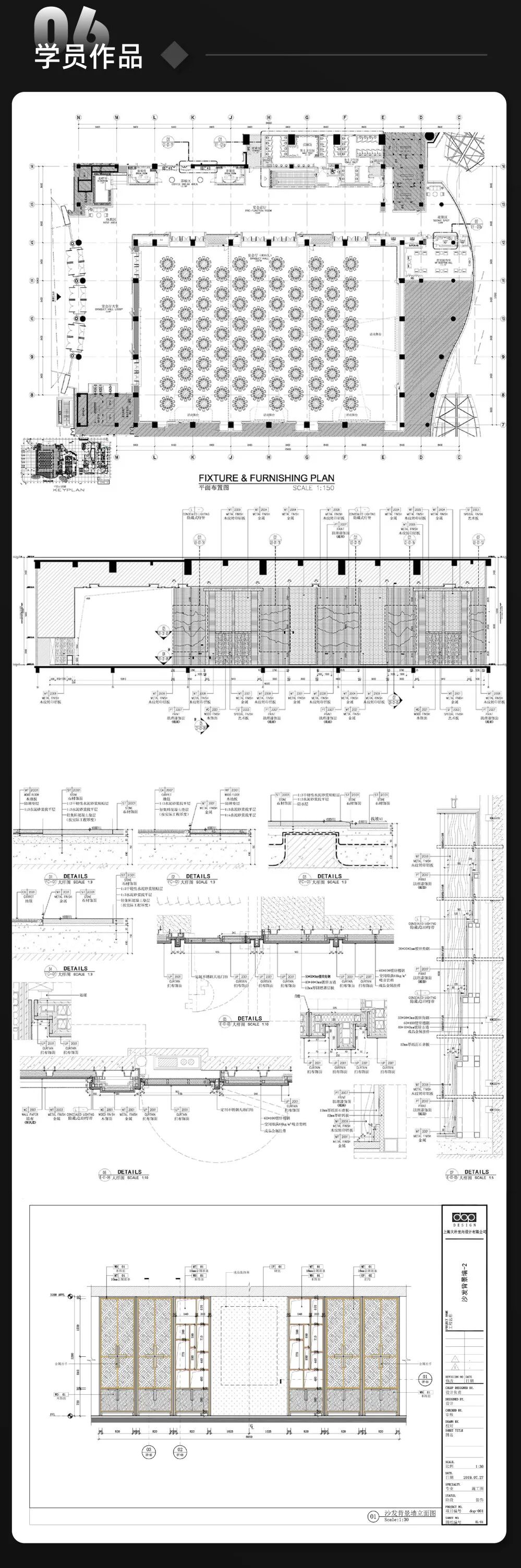

学员作品：
学过的他们都这样说：

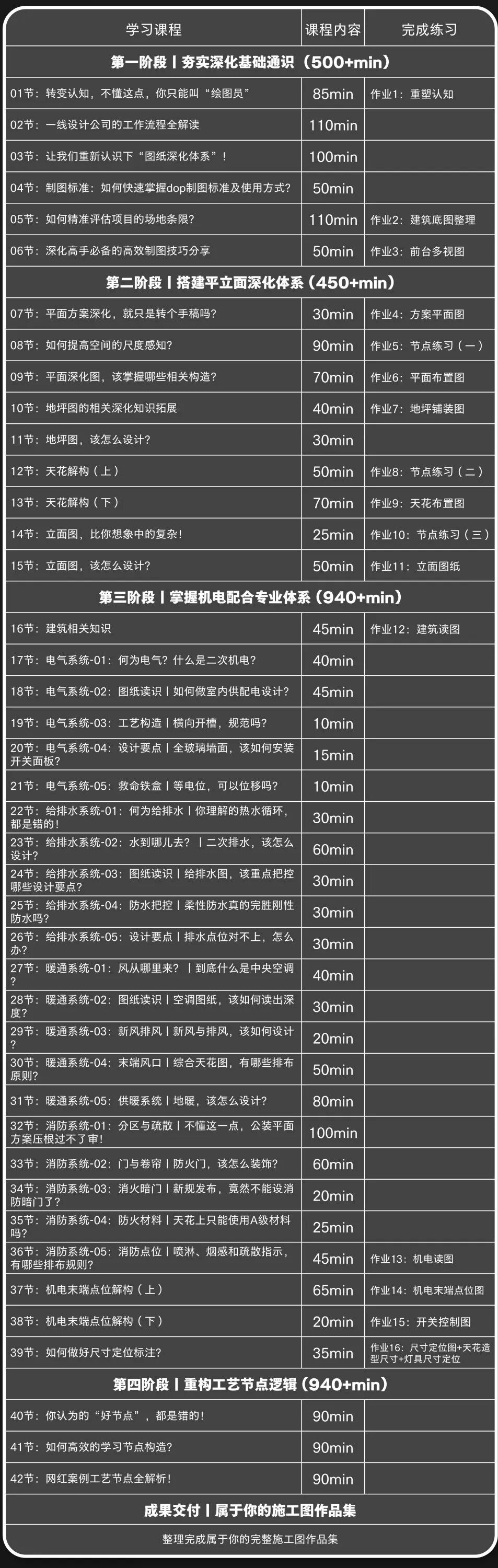

课程详细教学内容：
