混凝土做成「浮雕」，模板竟然是沙子，毛坯房都没它糙！

Green Corner Building

混凝土创新应用

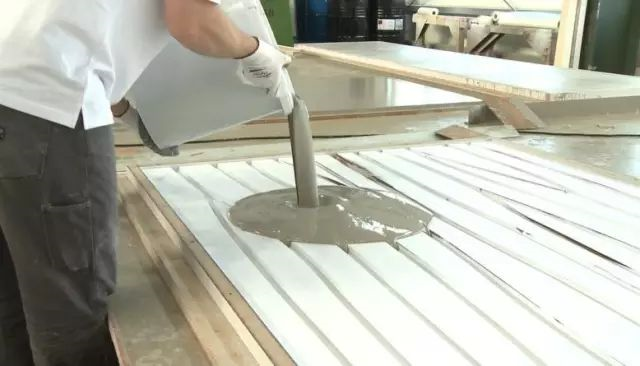

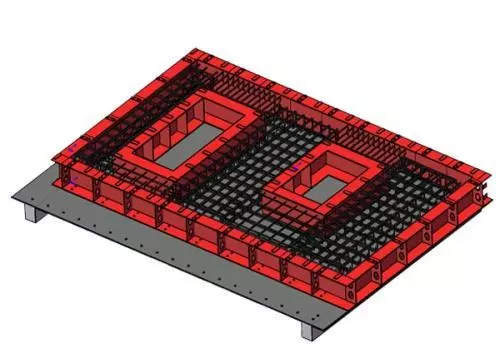

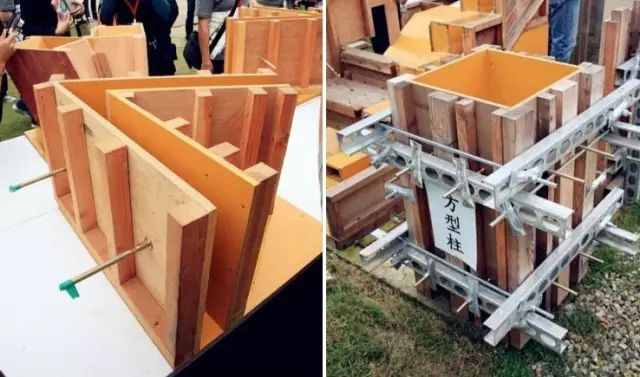

用模具进行预制混凝土浇筑是一种很常见的建筑施工方式，模具的种类也多种多样，目前按材料分，有木模板、钢木模板、胶合木模板、玻璃钢模板等等 ▽




<<  滑动查看下一张图片  >>

但是现在，也有建筑师撇开那些「多余」的工具，直接用砂土当模具，听起来是不是很新鲜？


△浇筑过程 Studio Anne Holtrop

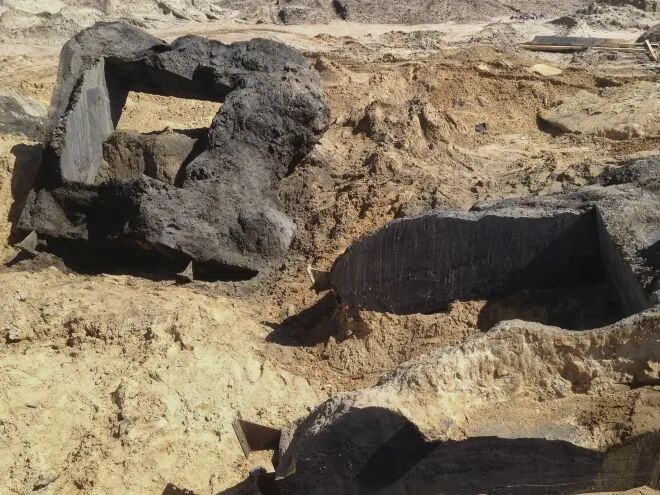

在沙子上或直接在土坑中用混凝土进行铸造，让制造的过程本身变成了建筑结构。




01



项目简介

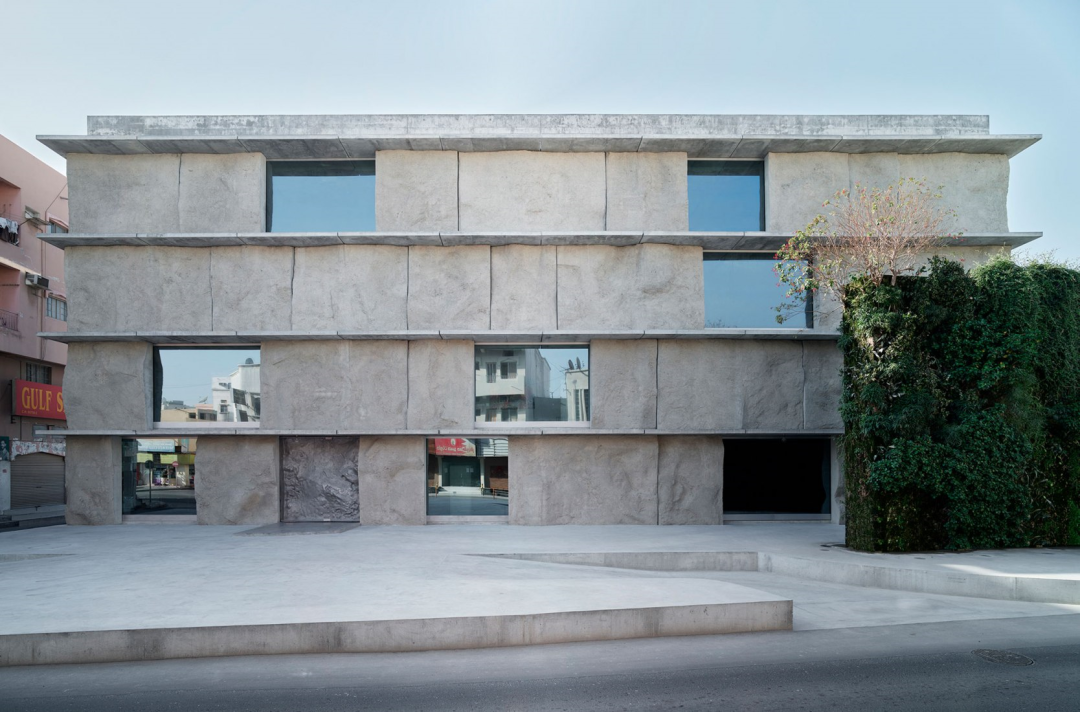

荷兰事务所 Studio Anne Holtrop 在巴林穆哈拉克建造了一座艺术收藏馆，名为 Green Corner Building。其最大特点是用大块混凝土模块组成的立面——而每一块混凝土都是在项目周边的土地里浇筑而成，成为环境中特定时刻和空间的永恒叙述。



和工艺复杂的墙体模块不同，建筑结构相对简单，是由两个大小相同的房间和中央内核组成，形成纵向的平面结构。

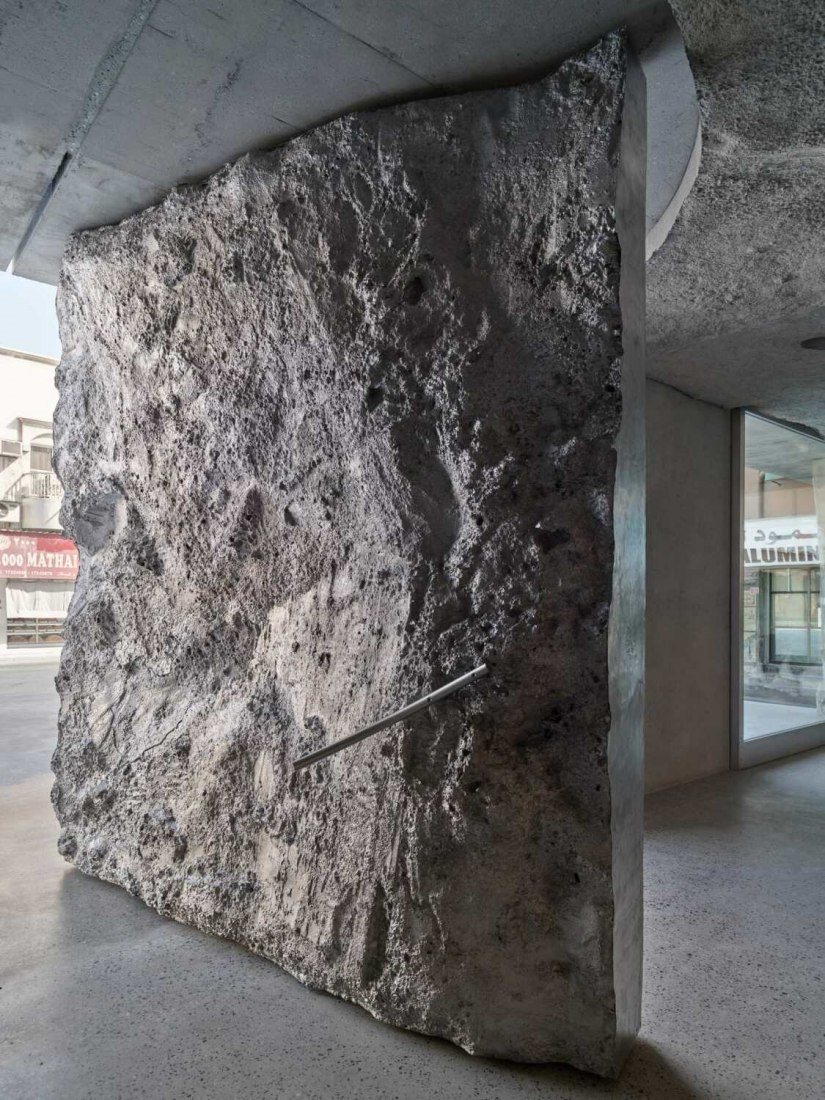

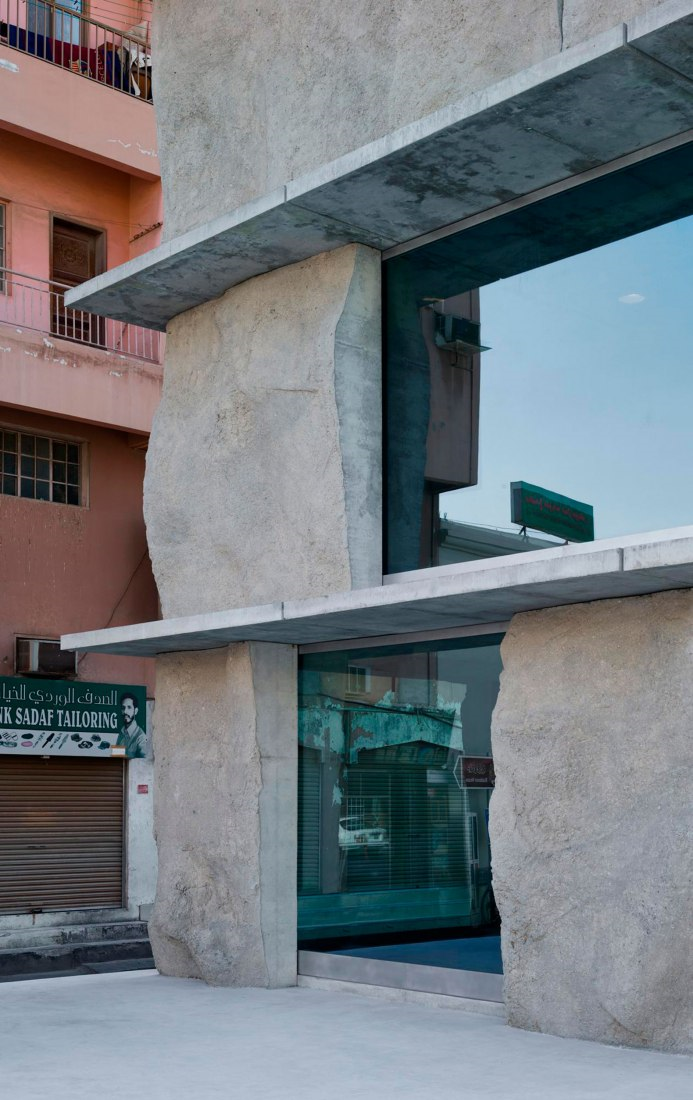

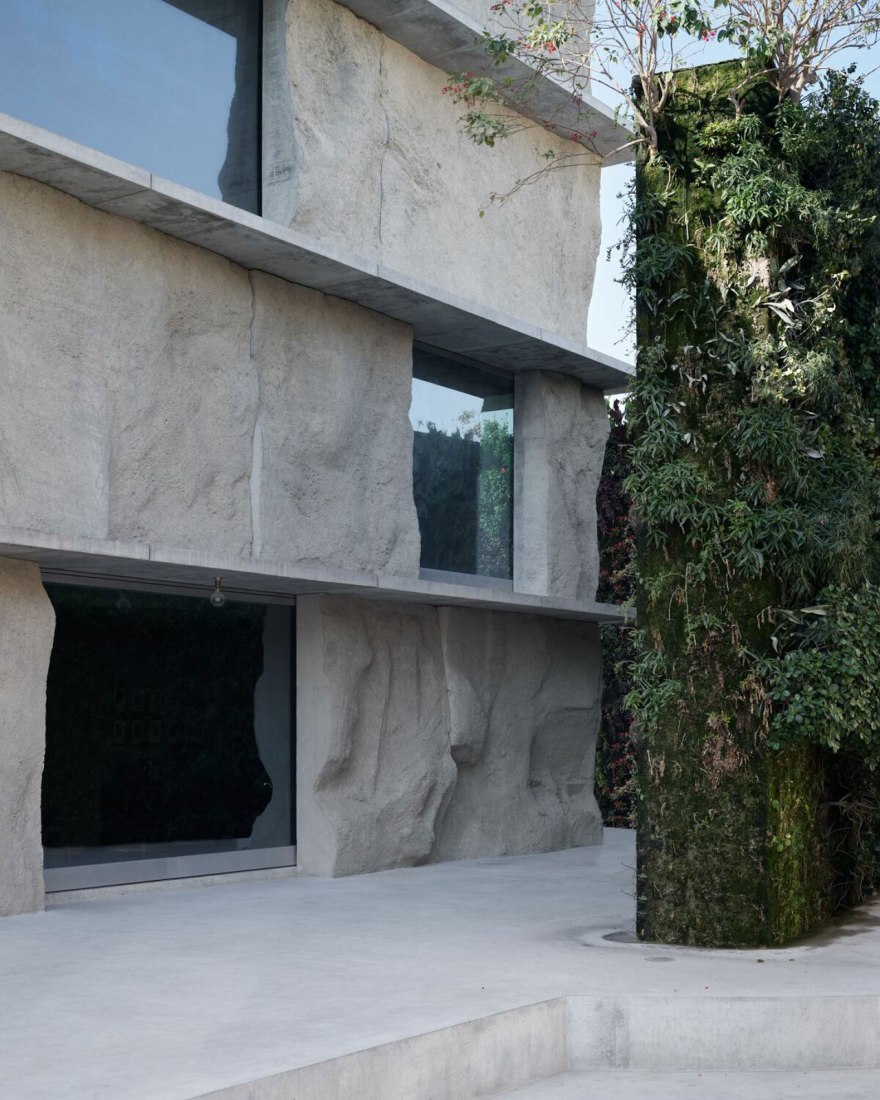

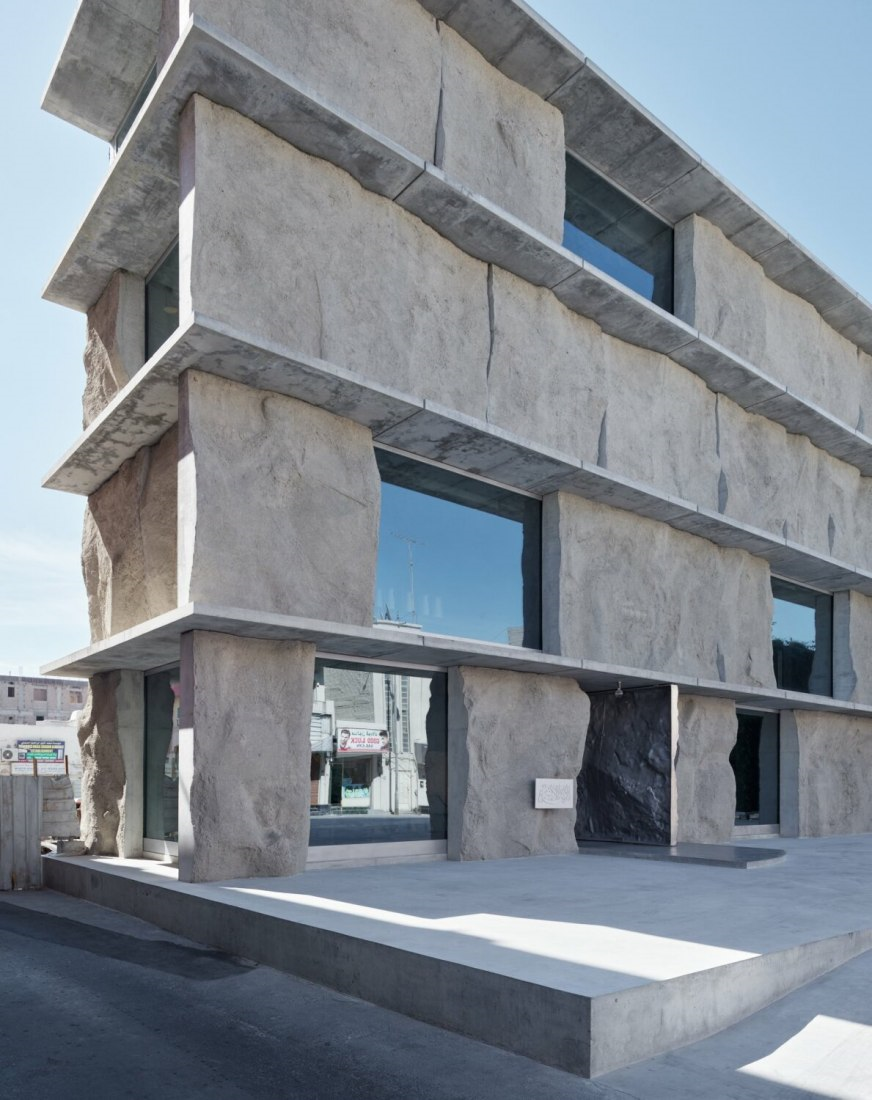

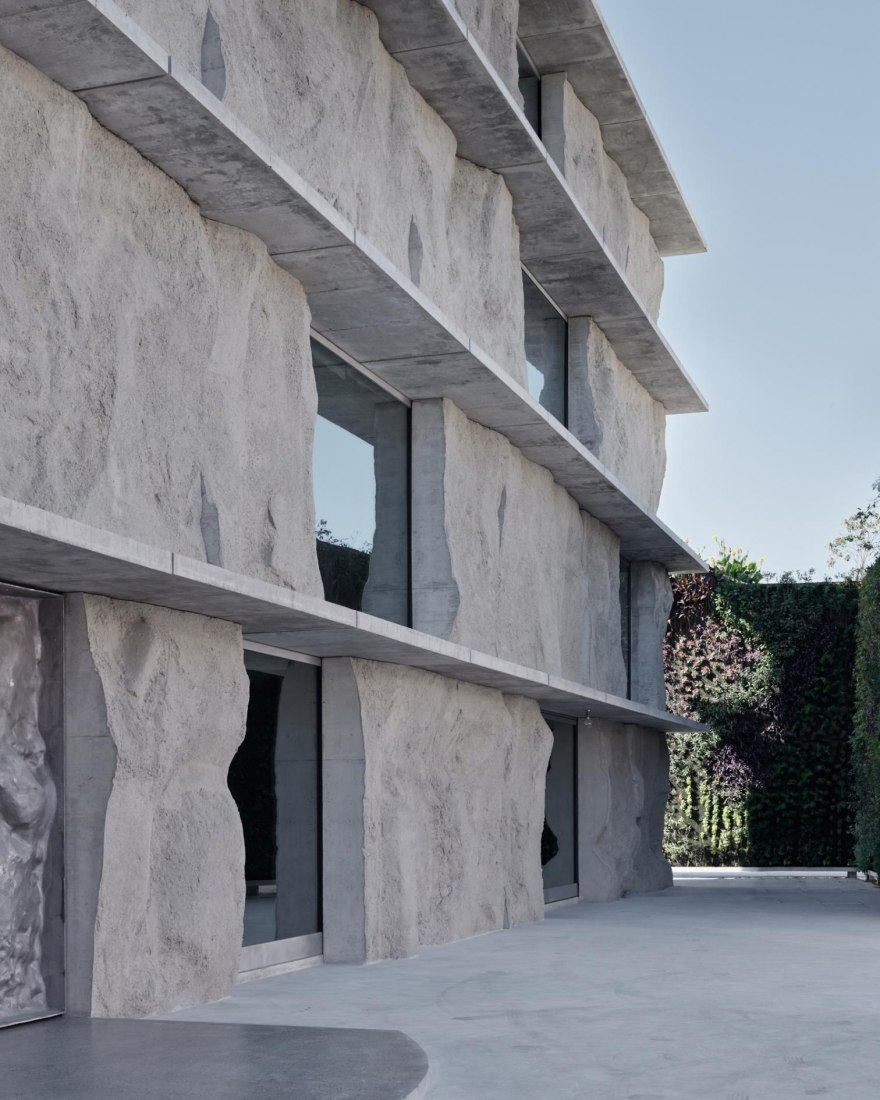

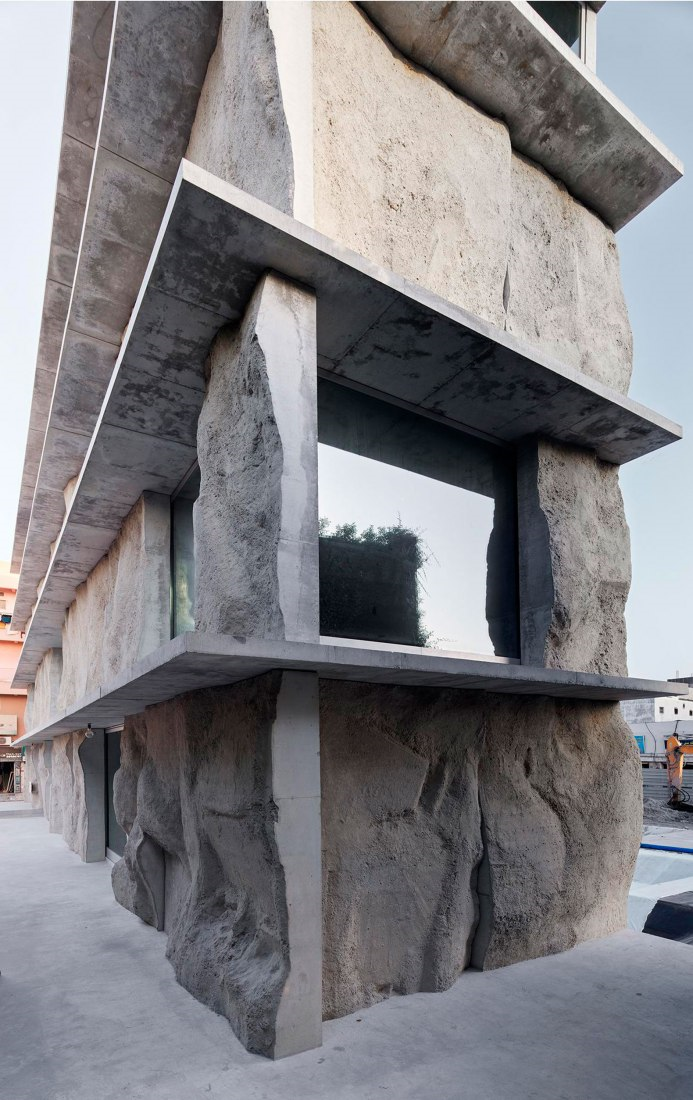

一长两短的立面突出了狭长的体块，整个表皮就像一块块拼接的浮雕，赋予每个墙体元素独特的印记。








02



设计灵感




正所谓结构就是设计，材料决定了形式，过程变成了结果。建筑师兼艺术家 Anne Holtrop 将他对建筑的理解称为「material gesture」，认为材料特性和形态的表达是建筑设计不可或缺的部分。

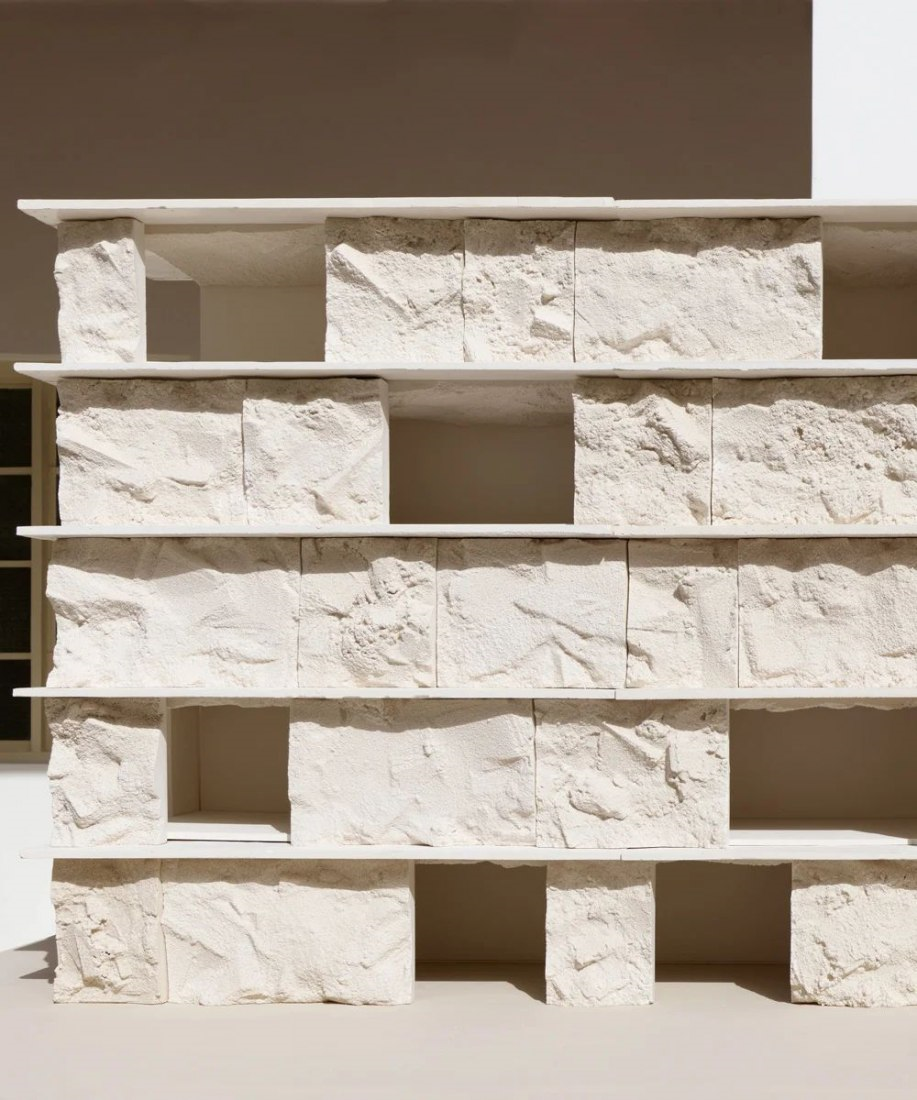

△建筑模型

他于 1977 年出生于荷兰铁尔（Tiel），曾在阿姆斯特丹建筑学院学习，并获得了硕士学位。2009年在阿姆斯特丹开设了自己的同名工作室 Studio Anne Holtrop。工作范围涵盖从建筑模型到艺术品设计再到空间装置和建筑物等等。


△Anne Holtrop

他常常与荷兰一些著名的艺术家合作，比如 Krijn de Koning 和 Bas Princen 等。还曾在 2015年操刀设计米兰世博会巴林国家馆（National Pavilion of Bahrain）。


△Studio Anne Holtrop 作品 小径之居（Trail House）

他将在地性表现的理念融入在他的建筑实践中。让当地的、最质朴的泥土经过一系列复杂的施工过程，变成具有结构和美学意义的存在。

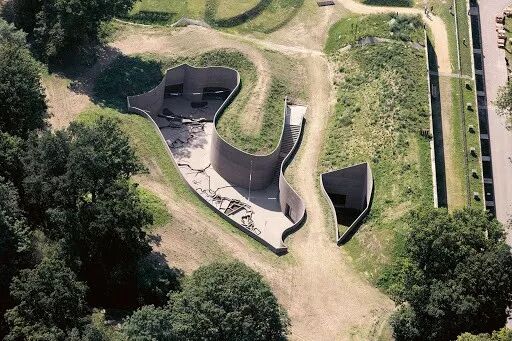

△Studio Anne Holtrop 作品



我想要建立一种新的本土化建筑语言，以一种富有表现力的现代方式重新诠释巴林的典型建筑材料——珊瑚石和石灰石。
——Anne Holtrop

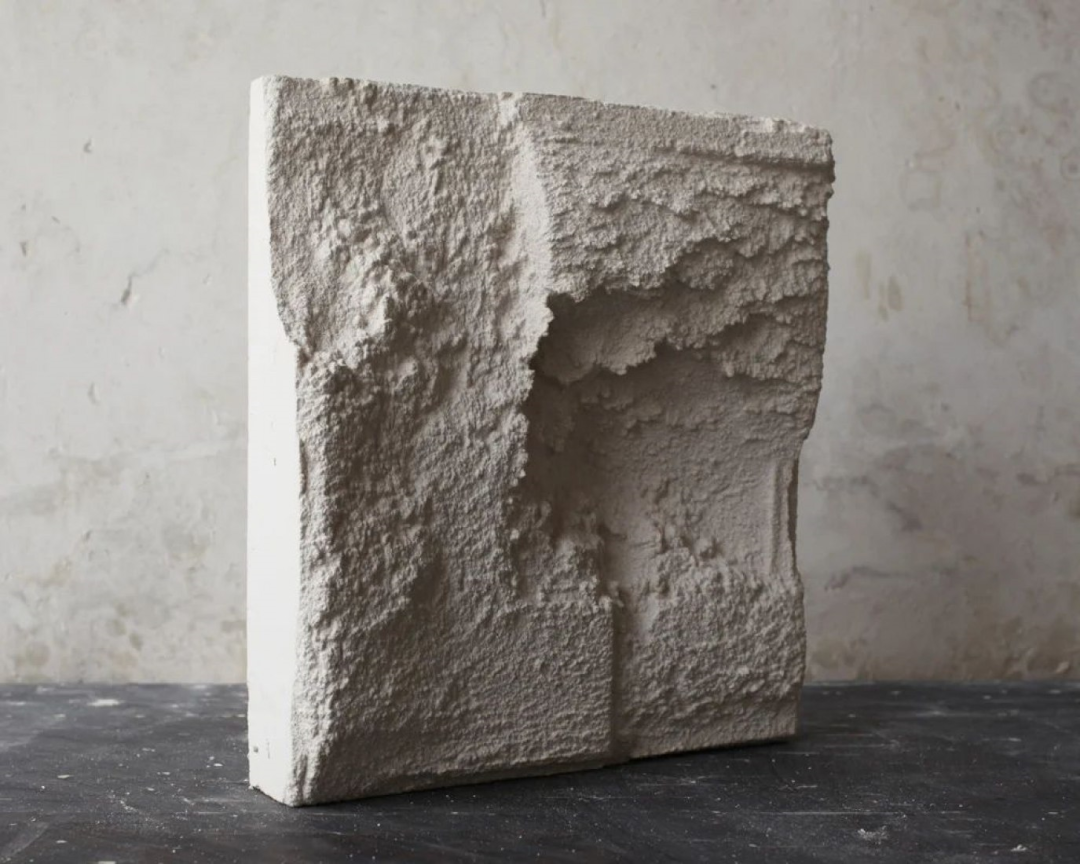

△工艺模型





03



施工工艺

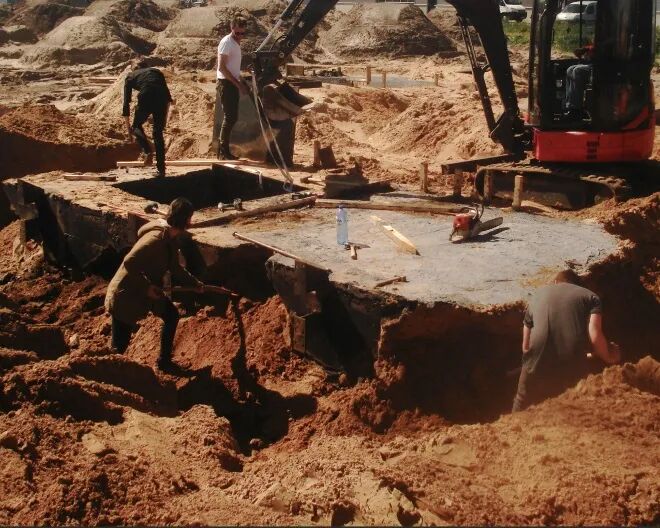

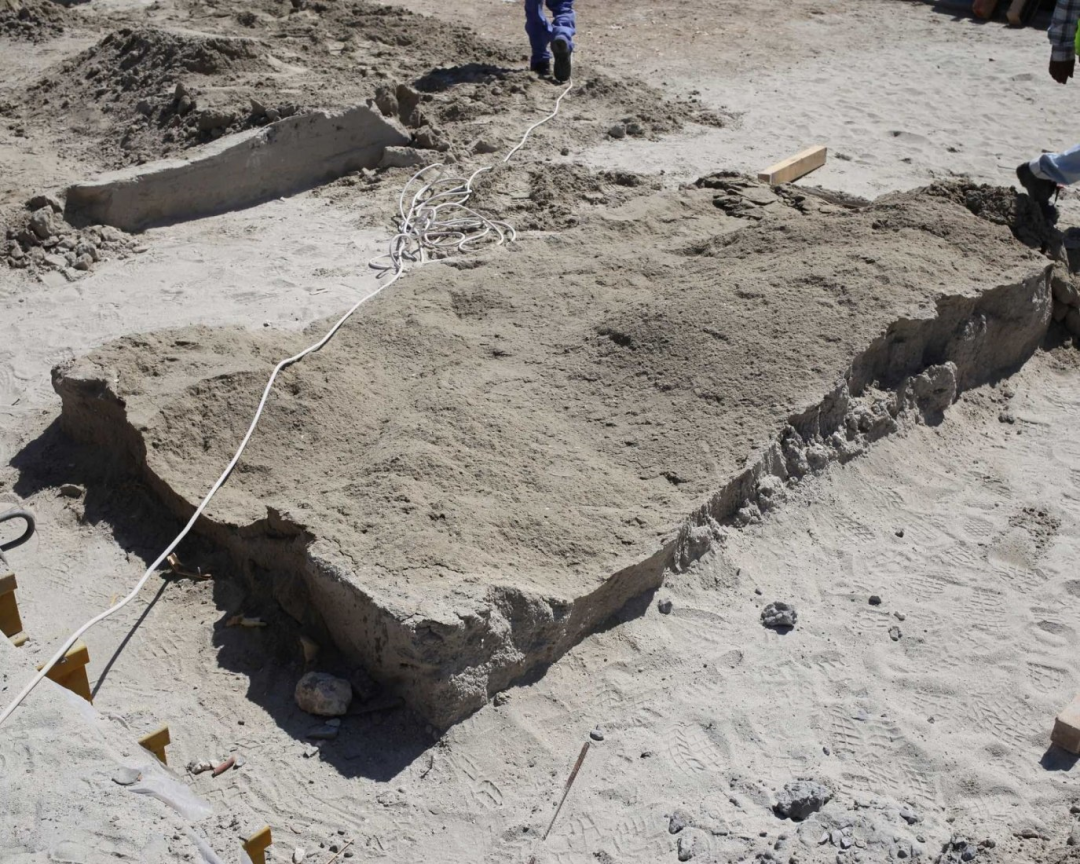

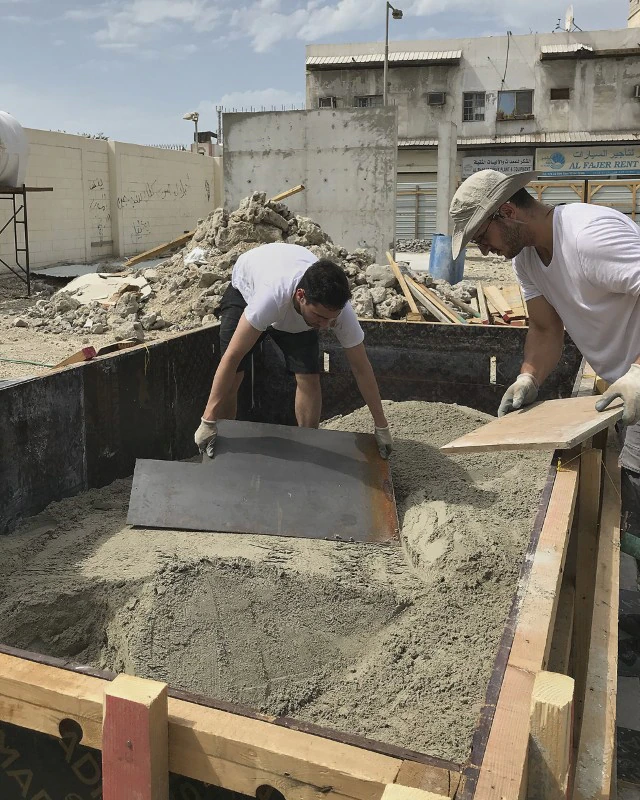

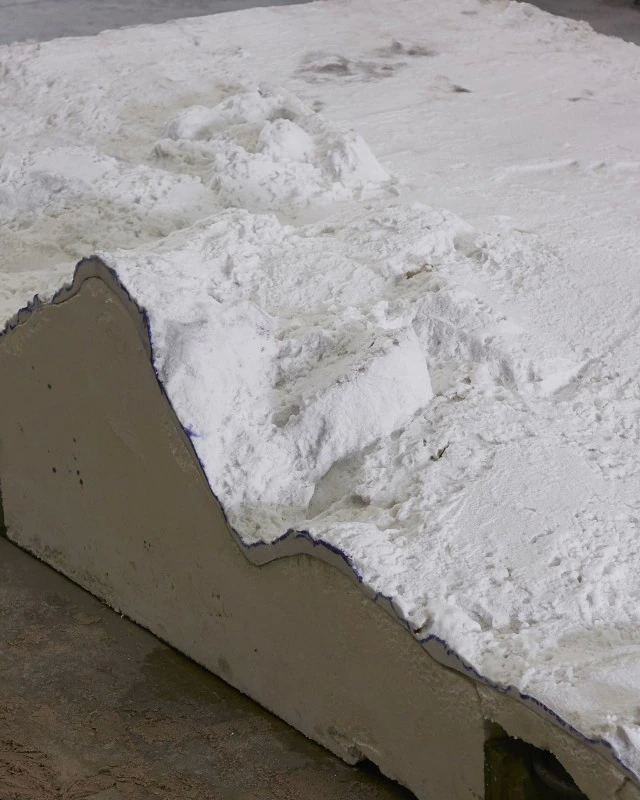

不同于严谨分割对位的大型混凝土模板，沙土模具的关键在于其材质的不可控性，像这样先用当地的泥土铺底，再将混凝土直接倒入泥土或沙坑中▽

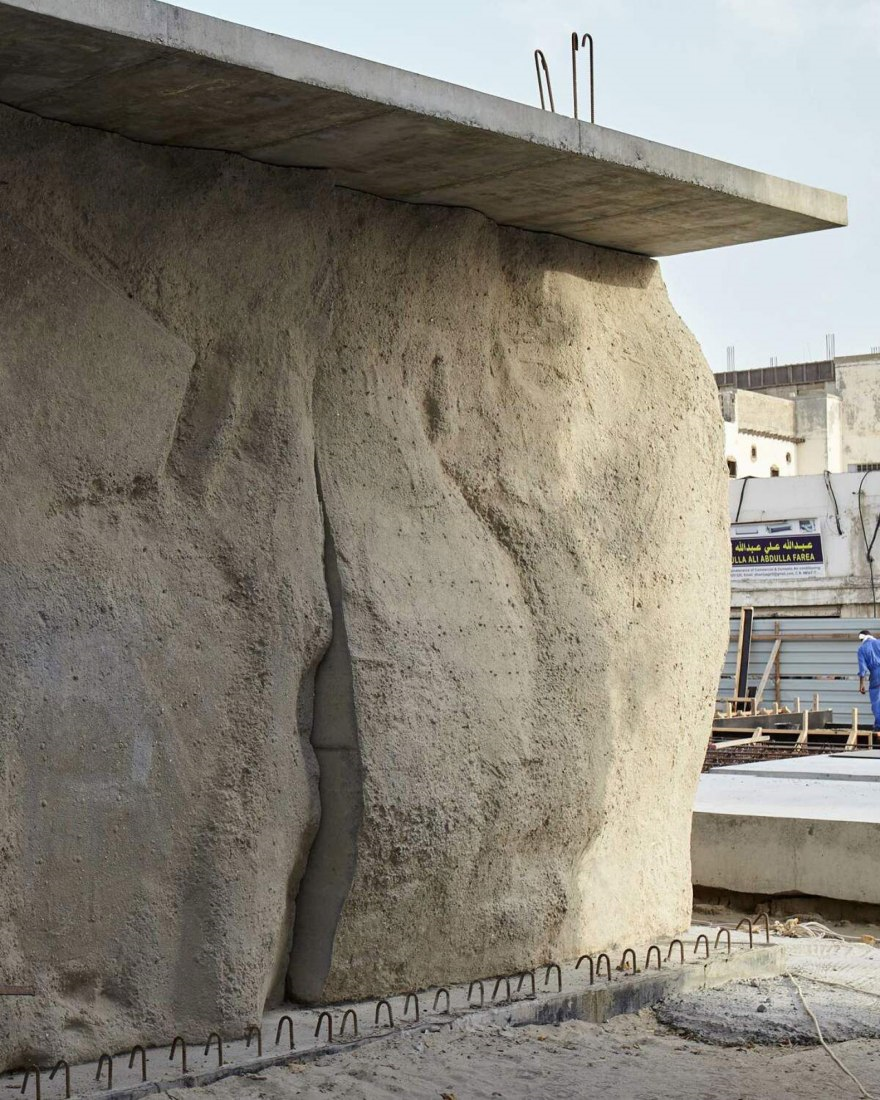

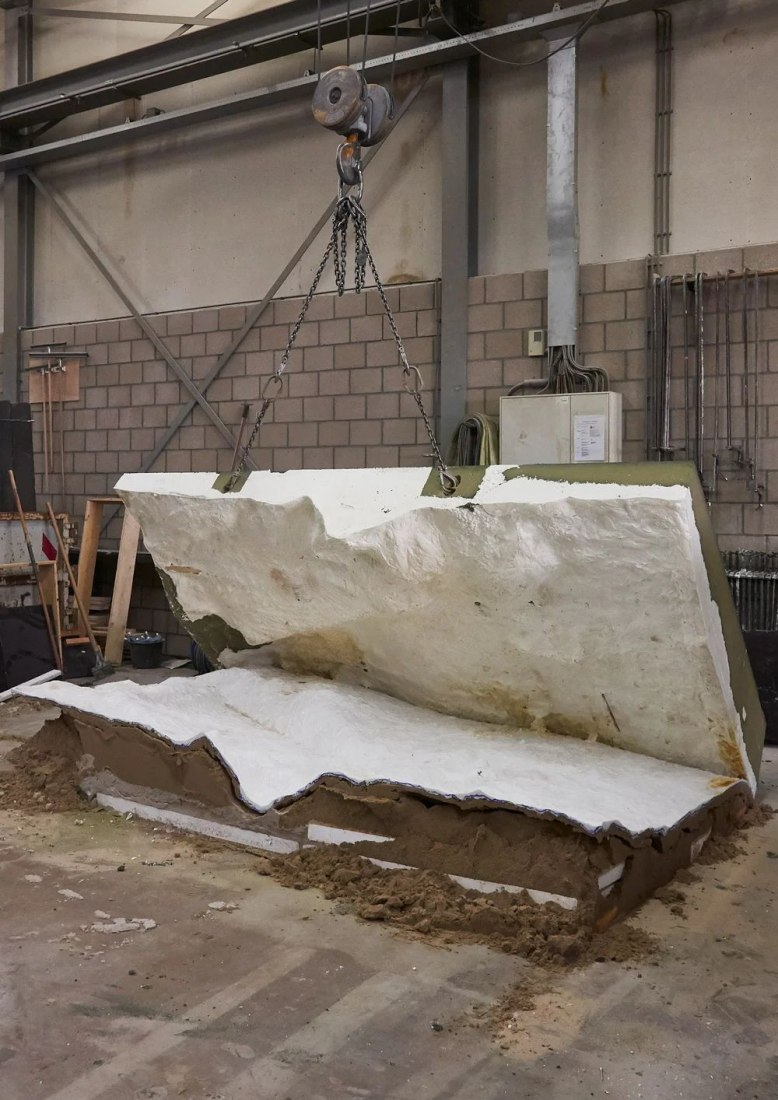

成型后的混凝土板一面粗糙，一面光滑，两个截然不同的截面，分别记录了沙土和地形的形状以及材料凝固的那一瞬间▽




它的原理和装饰造型模板浇筑的方式差不多，区别在于用泥沙替换掉了装饰模板内部用来形成图案的PU「衬垫」。




虽然每块铸件的制作过程非常「随意」，但每一块都是精心设计的，这些看似没有固定形状的表面，其实却承载着当地的建筑材料——珊瑚石板的肌理。

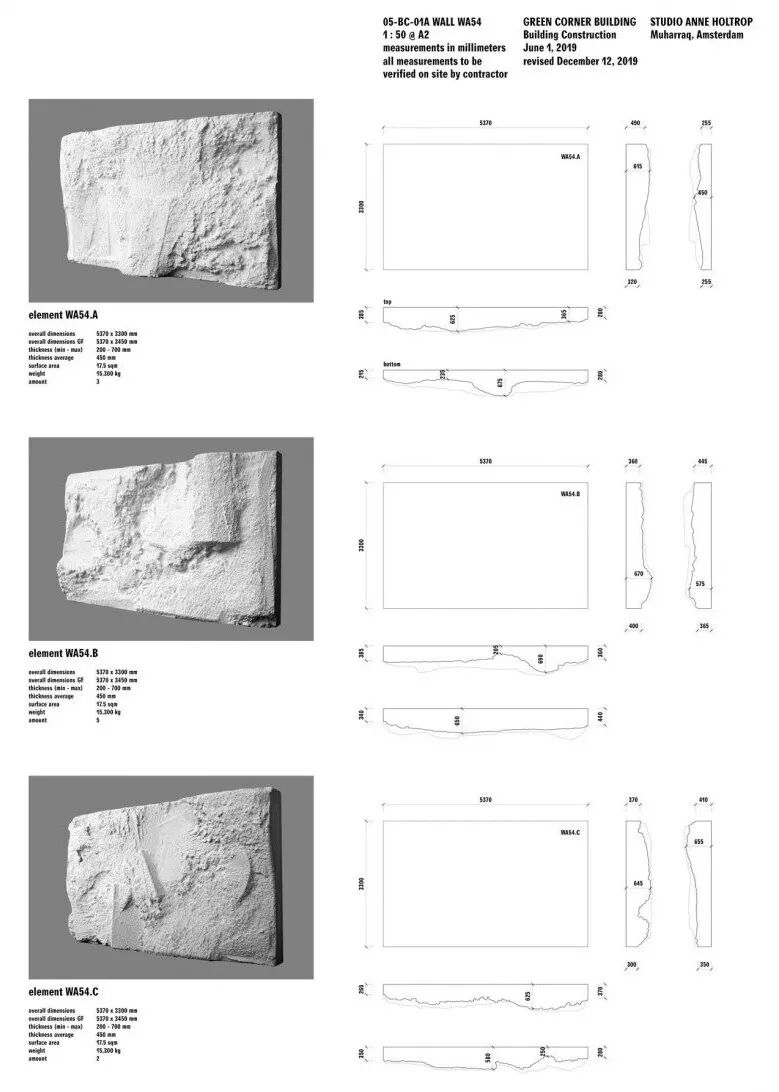

△混凝土板放样图



每件作品中的每一个细微和不可预测的变化都是对时间的记录，或者更确切地说是一个制作过程的记录，我们想让它变得可见、可被触摸。
——Anne Holtrop




这些就地取材浇筑而成的混凝土板毫不费力的就能搬到旁边项目基地，既省时又省力。

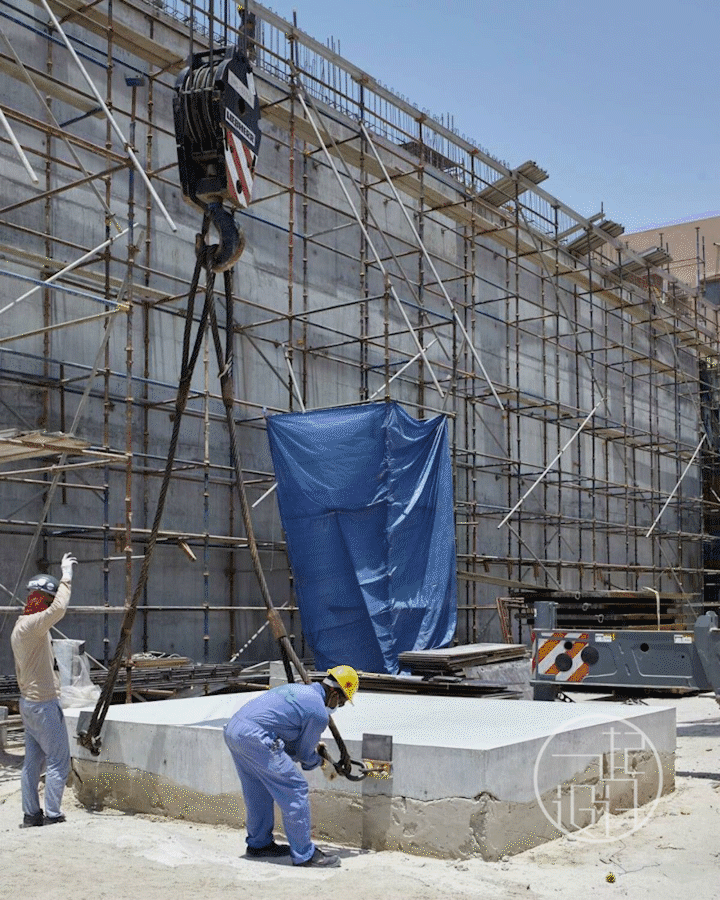

混凝土板的吊装过程▽

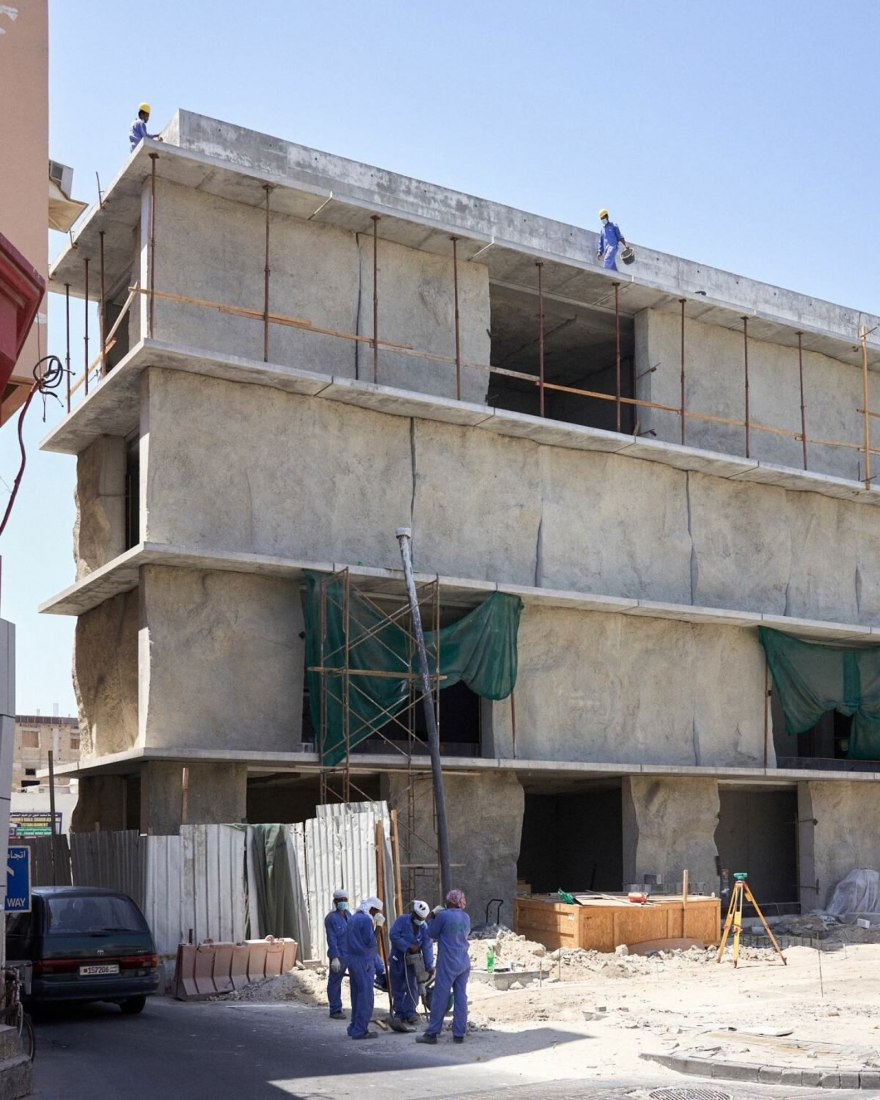

建筑在施工过程中也要依靠大量框架支撑▽





除了混凝土，还有另一种材料进行砂模浇筑，那就是非常常见的金属铝。为了让大门与外墙的混凝土质地相仿，设计师选用铝做为大门的材质。

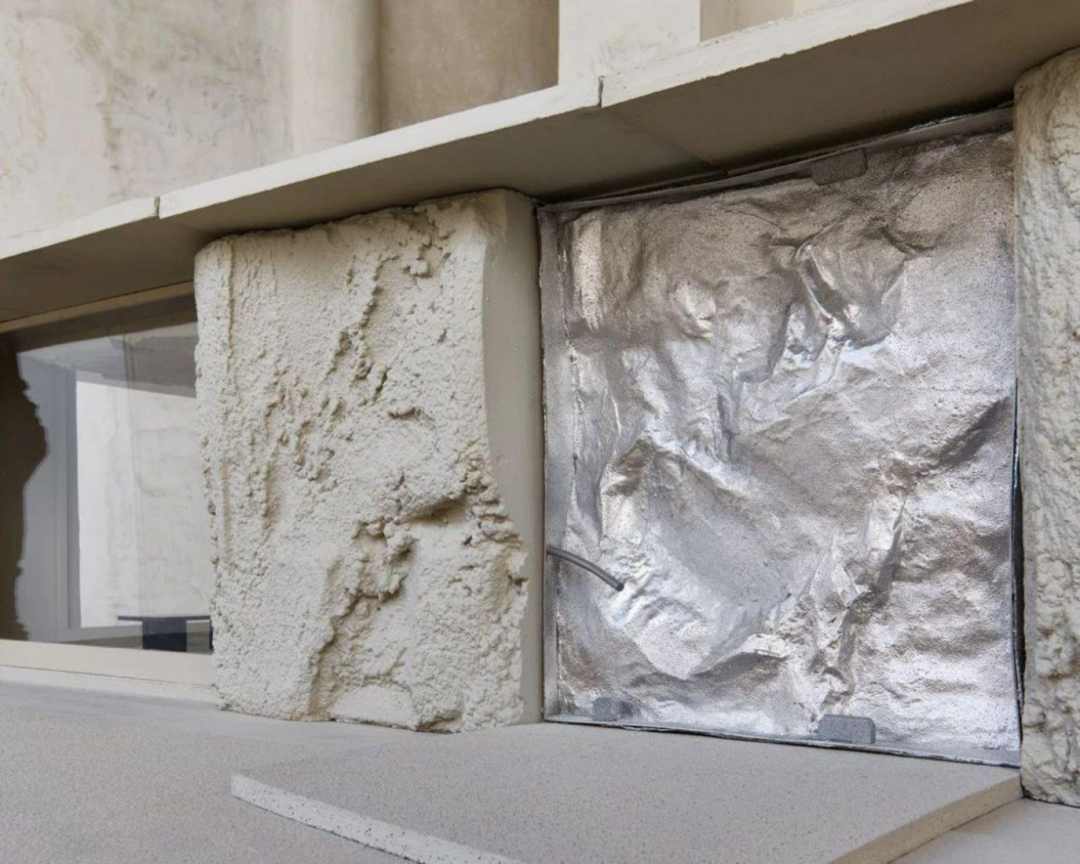

△不同的预制构件材料模型

与混凝土元素相反，铝砂铸件是中空的，质地较轻，因而被用作可移动的窗户遮光板和入口门板。

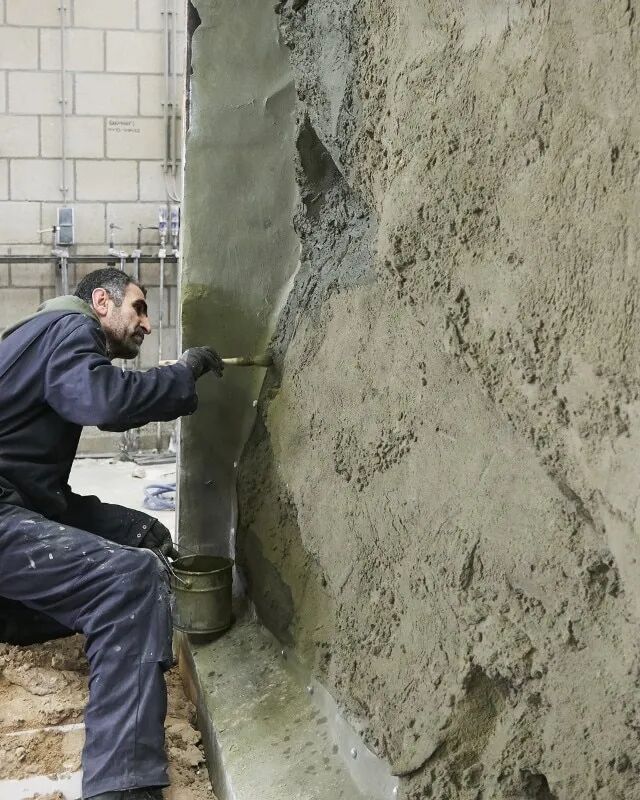

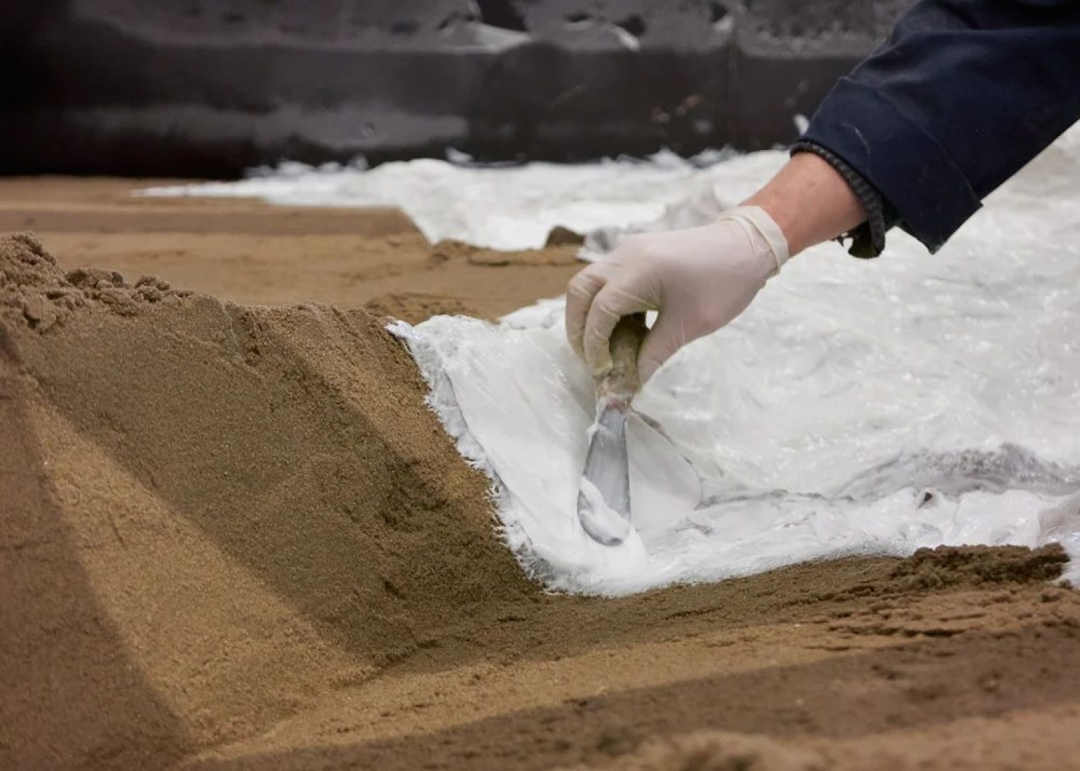

铝的起泡、收缩和凝固的方式取决于温度，所以成型也更加不可控。为此，需要在铝溶液和砂模具之间涂上一层硅，只有几厘米厚，却可以准确的「复印」砂土的形状。




用这种方式制作出一层薄薄的铝构件。


△铝模铸造模具

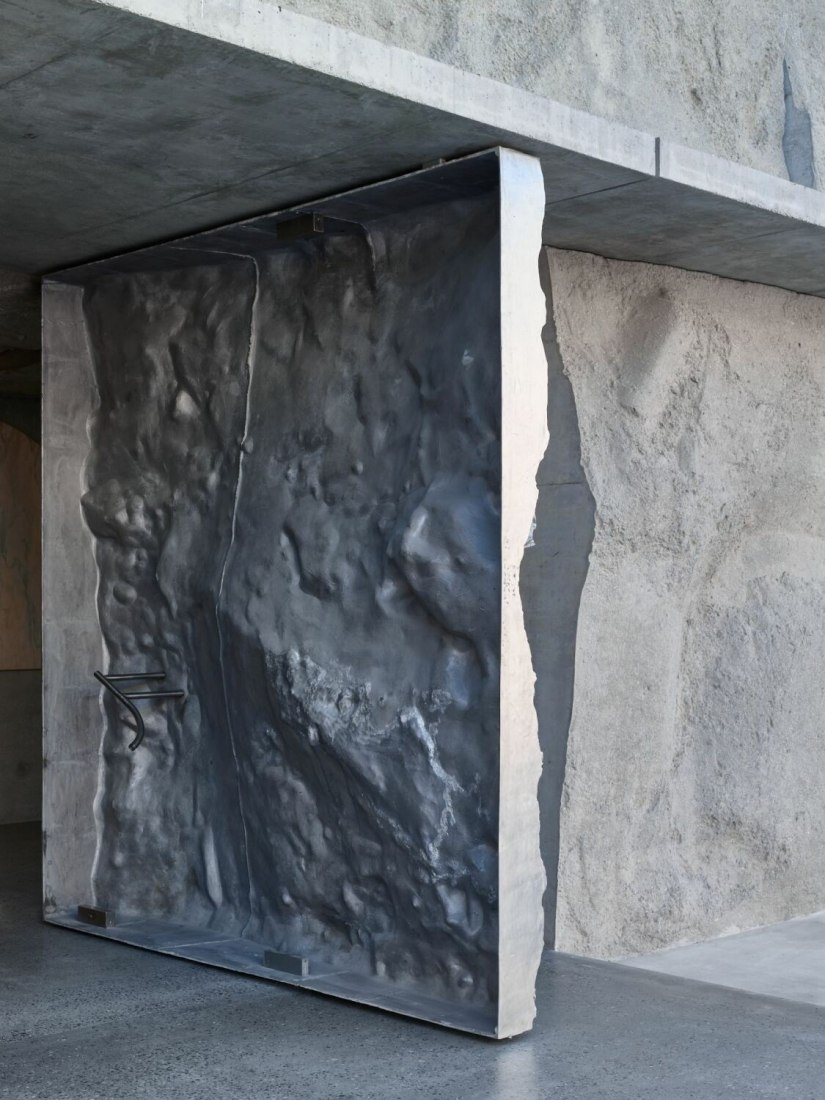

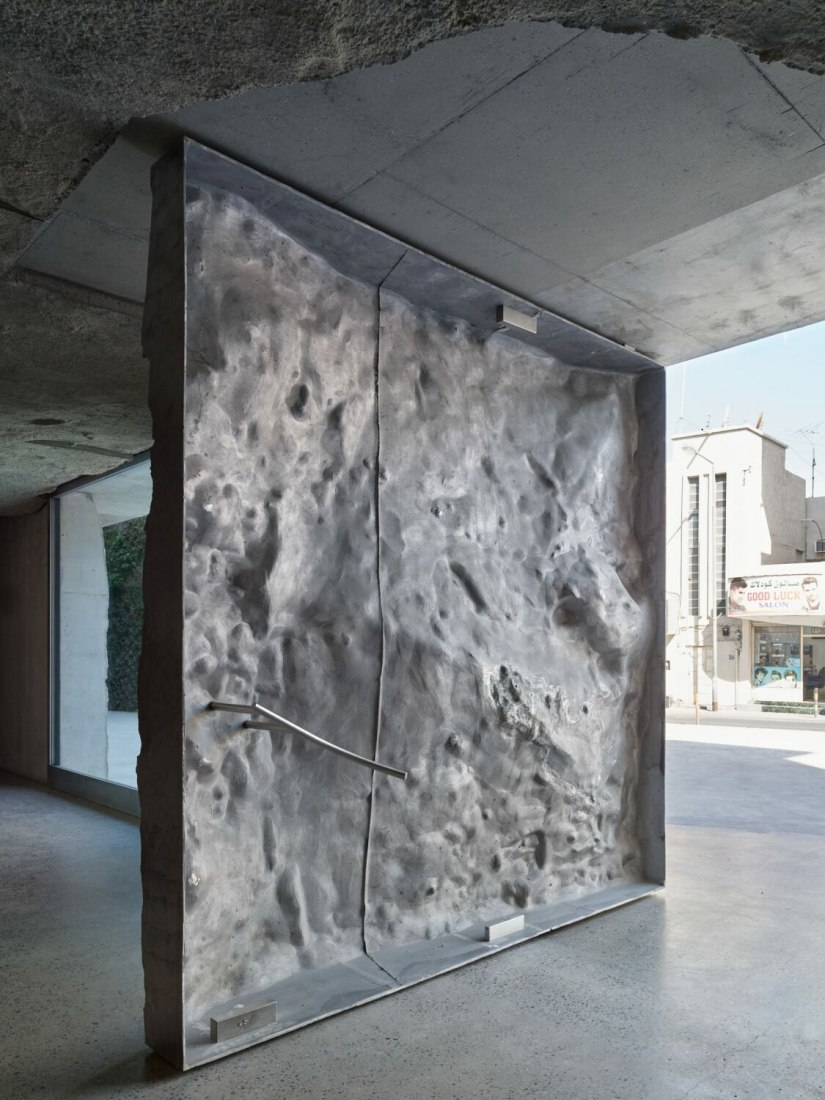

△入口大门

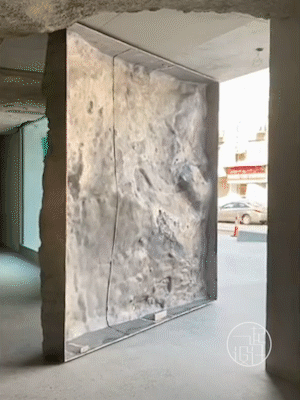

装上电机就成了大楼的电动旋转门了。



△入口大门

大门旋转的轨迹与天花板的弧形严密契合。







04



铝制遮光板

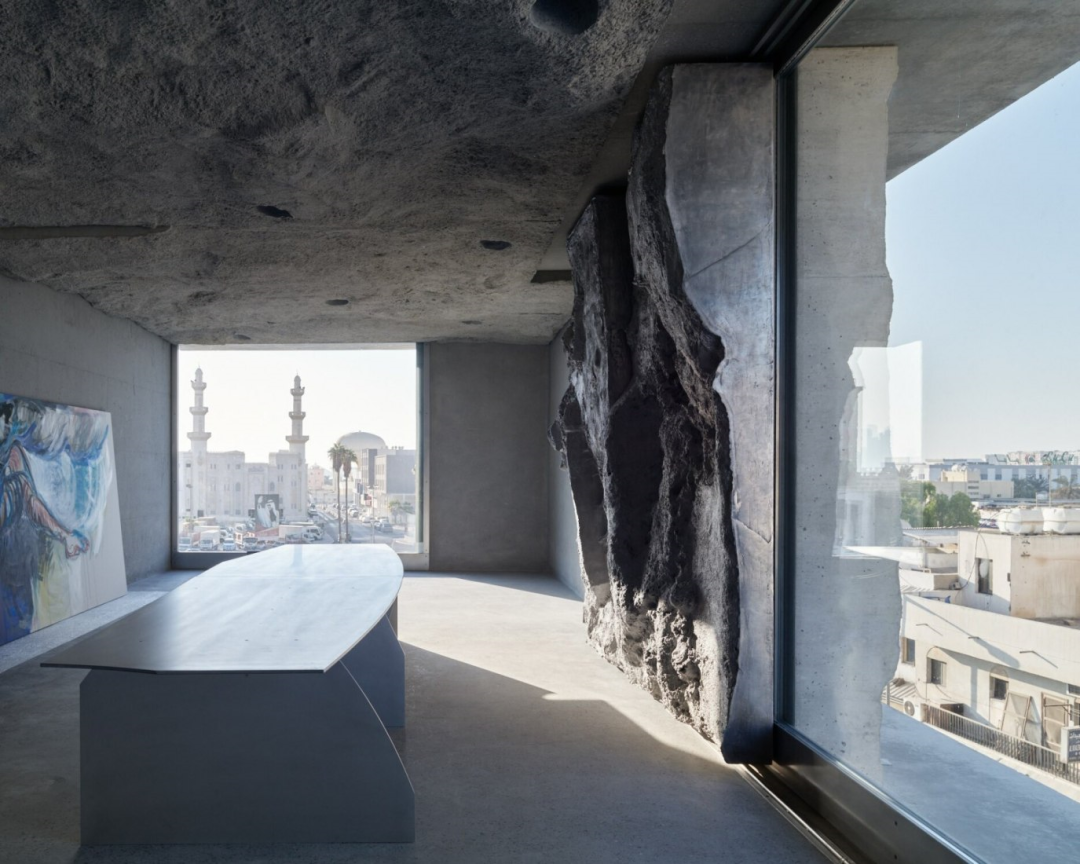

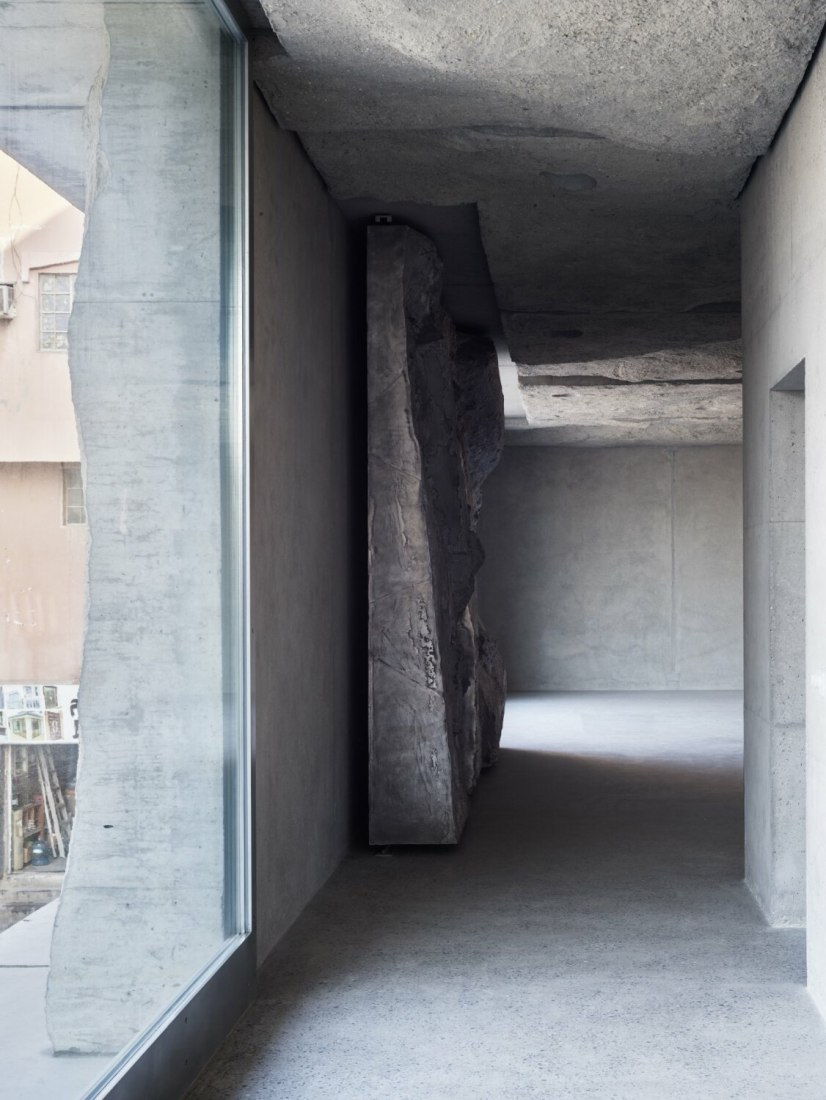

在大楼内部，天花也是以相同方式制作的混凝土楼板预制构件，让整个天花板都有丰富的肌理变化的过程。

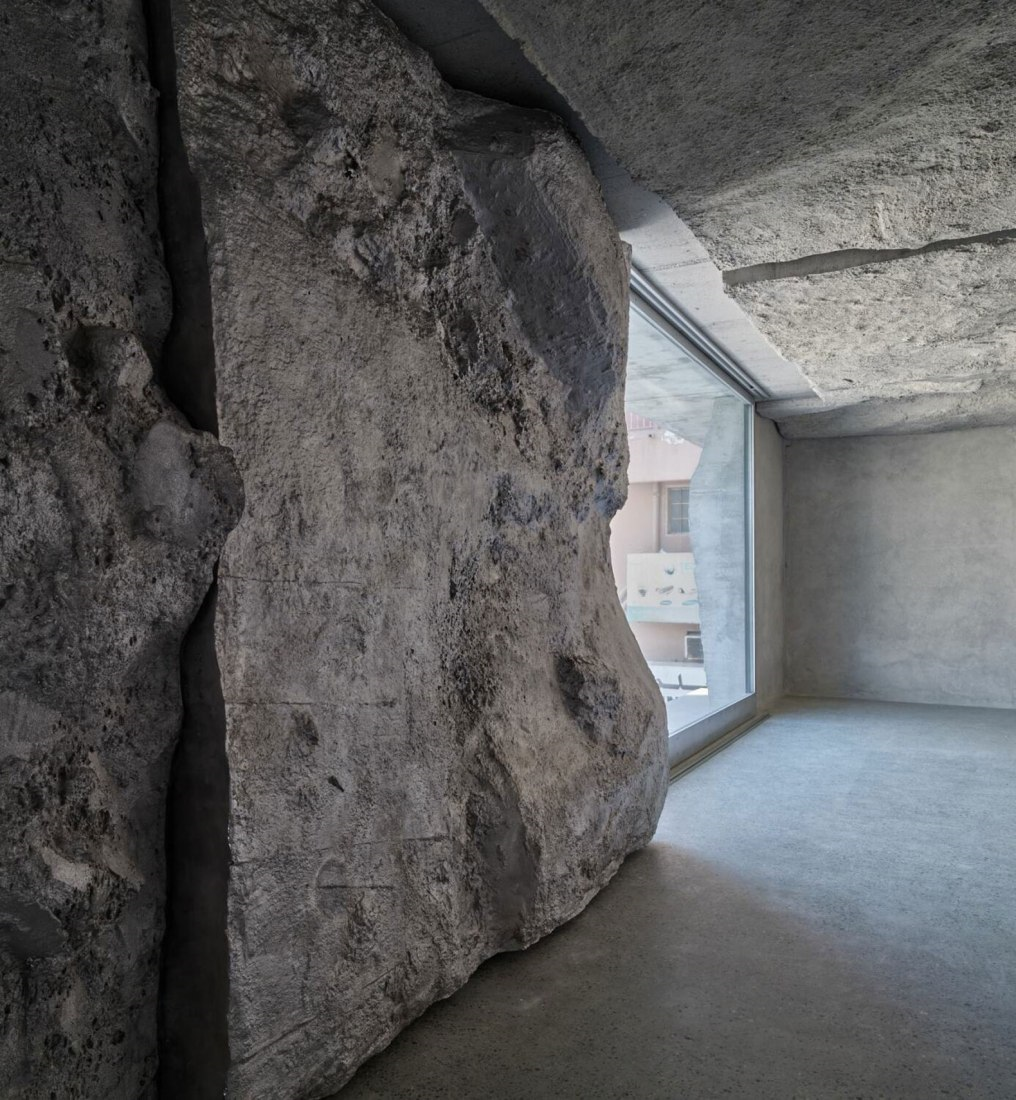

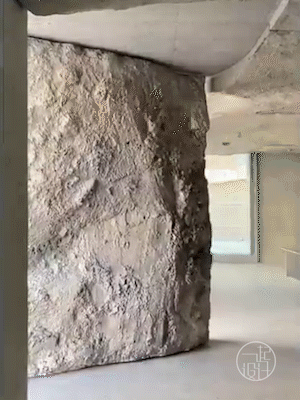

作为展厅墙面的结构本身不仅是一件件「浮雕」作品，而且也可以移动。




铝质遮光板与大门的做法类似▽



通过窗户上下的轨道，最终形成可以移动的「浮雕」遮光板。

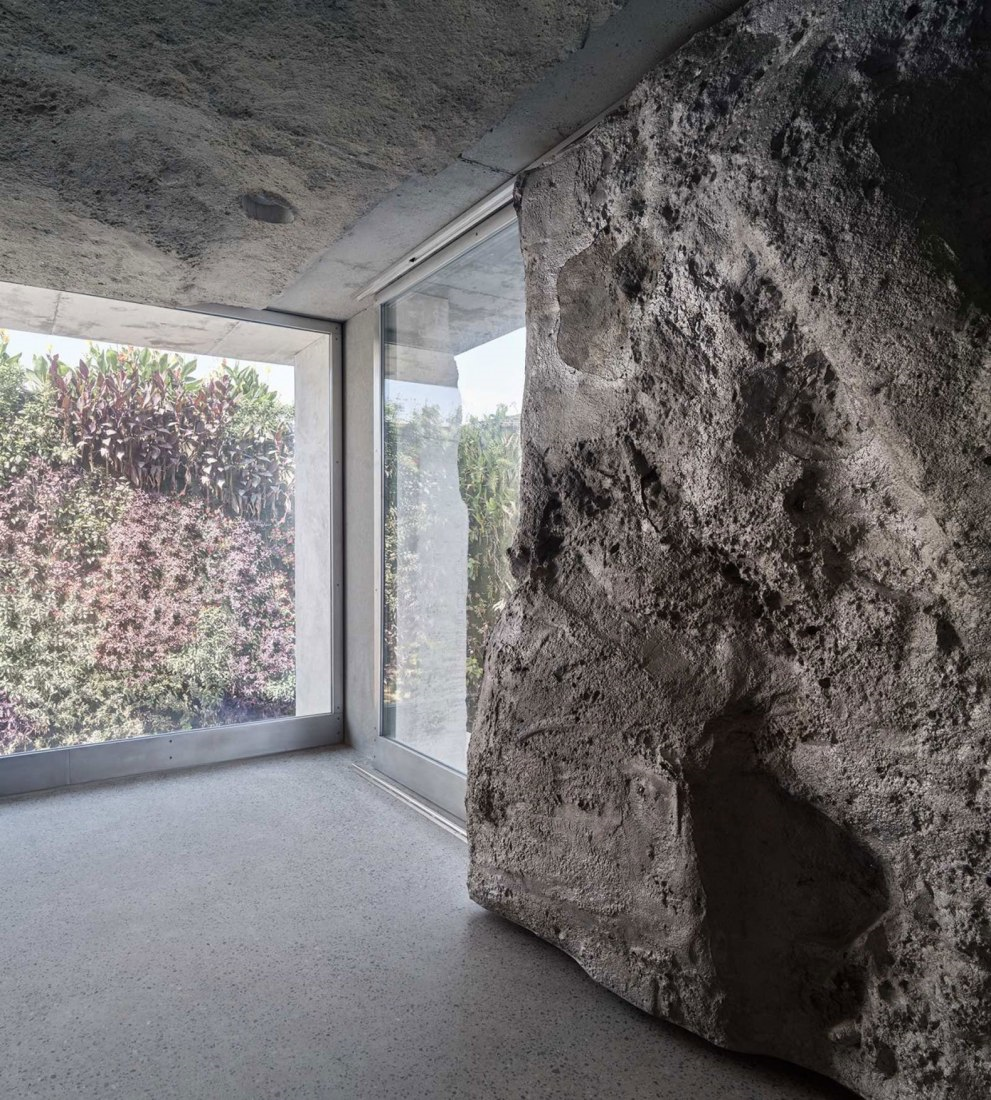

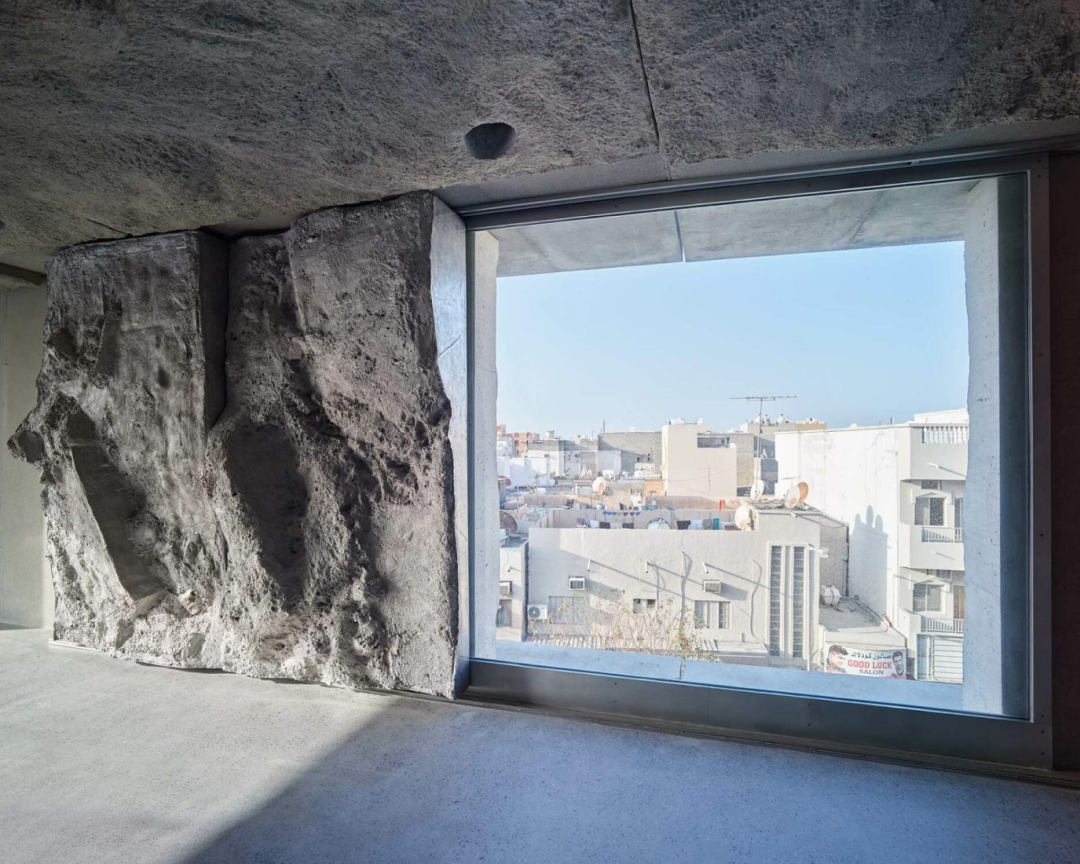

窗外的景观与室内的砂土墙面浑然一体。



△采用轨道移动的遮光板

这些表面粗糙的预制构件既是装饰又是建筑的结构，不仅与在地环境联系紧密，并让艺术和建筑工艺形成了独特的对话。




除了审美或叙事需要，设计师采用大型砂土模具还有另外一层原因：减少用于建造施工的能源消耗。在地化的铸造方式非常便捷，从而缩短 50% 的工期，让砂型模具成为一种高效的模块化工艺。

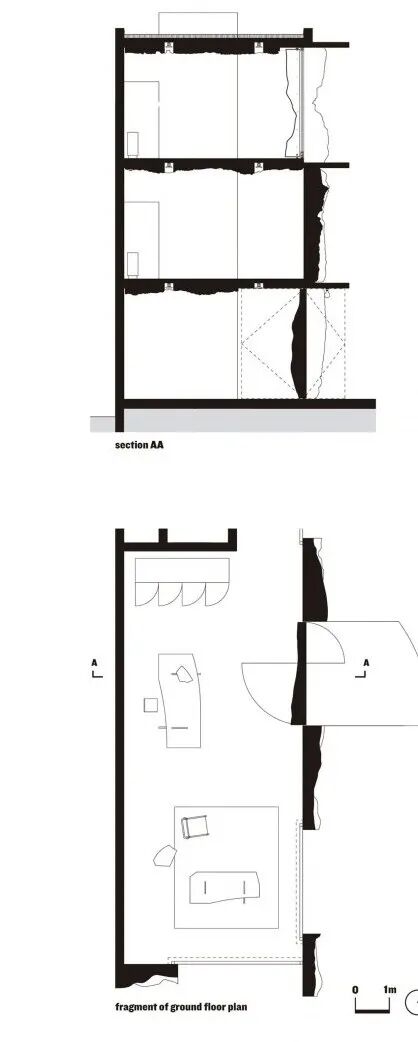

△平面、剖面图

因此从这个意义上说，它有助于实现可持续性的理念，因为大部分模具都在沙子中打造，除了需要运输混凝土，几乎不必运输其他建筑材料。




这样高效、便捷又具备艺术性的建造方式不失为一种新的尝试。
//
