对于设计师来说，施工图是必修课，很多人刚开始都是在工作实践中七拼八凑的绘制施工图，但是对于刚入行的设计小白们来说，对于施工图的认知是非常陌生的，那么接下来我将带领大家了解更加标准规范的施工图画法与应用。
施工图中的三视关系
1、施工图中的三视关系
三视、多视、剖视和立面图的视角
三视：正视图、左视图、右视图
多视：三视图、顶视图、背视图和底视图

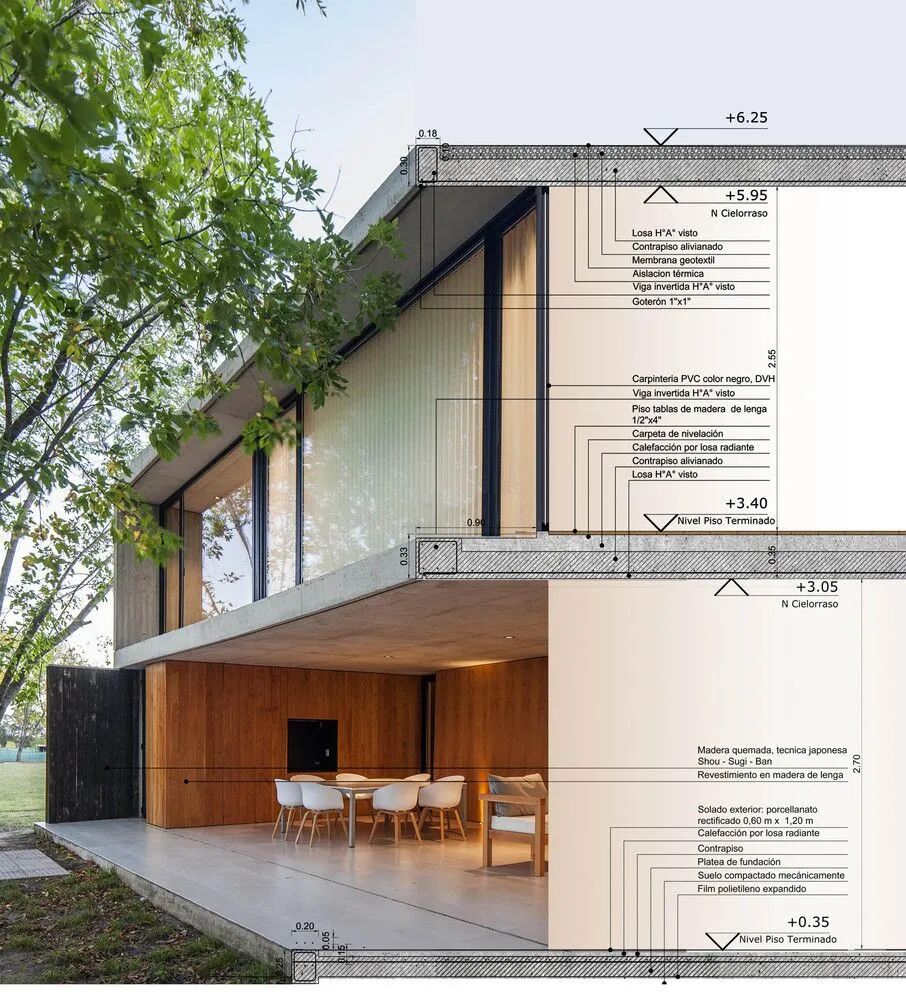

剖视：体现内部结构

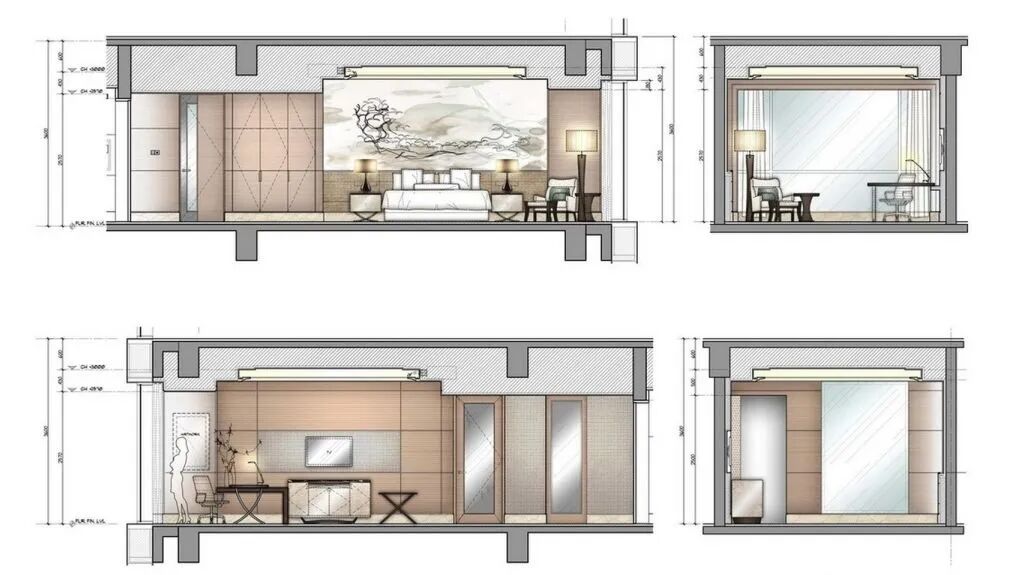

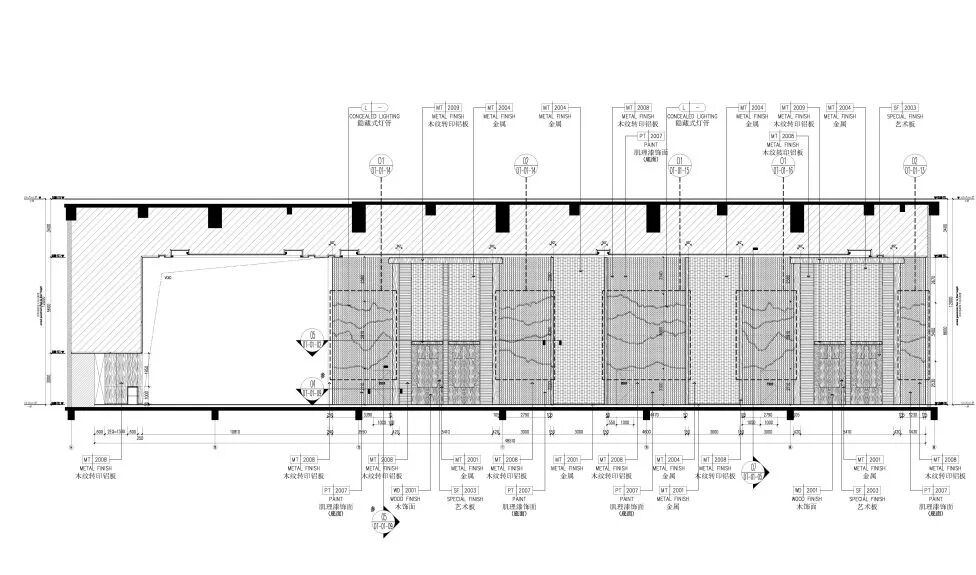

立面图的视角：与物体垂直的正投影，不表现近大远小的透视关系。
只用一个方向的投影来表达形体形状是不行的。一般必须将形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
施工图最重要的就是图纸表达要清晰，绘图时每个视图的尺寸要严格参照平面尺寸。
2、施工图的标注原则
a、标注样式
无彩色系是指白色、黑色和由白色黑色调合形成的。
b、尺寸标注
尺寸标注引线不能与物体线重合，尺寸标注的数字不能重叠。

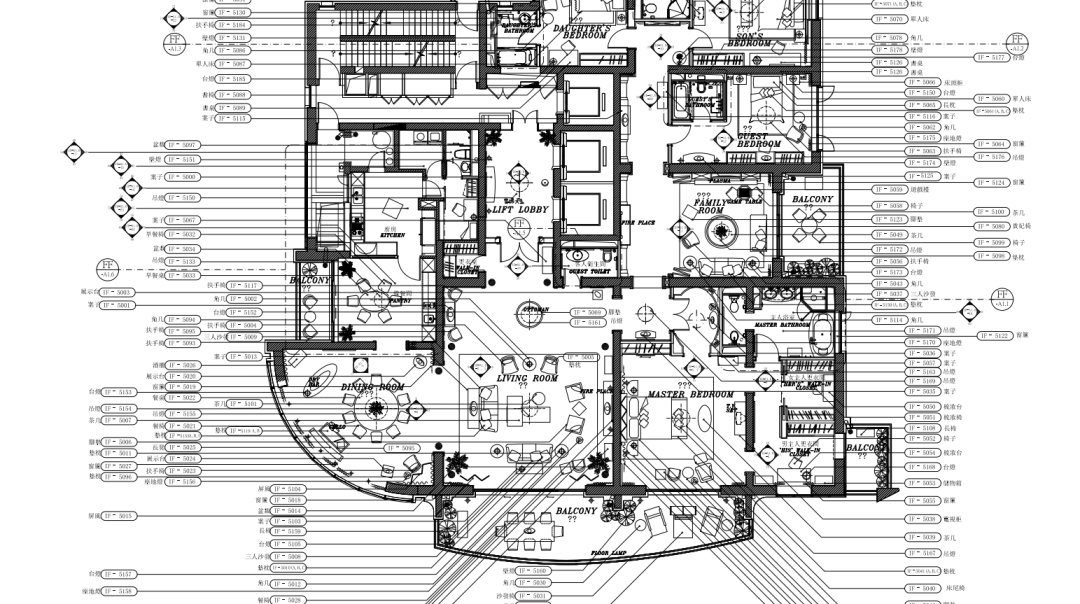

c、材质标注
材料标注、天花标注、软装标注。
d、标注原则
不能遗漏、不能重复、排序合理、就近成组选择就近位置进行索引。
d、标注索引
应按照顺时针有逻辑的摆放。
施工图的应用
1、比例和排版

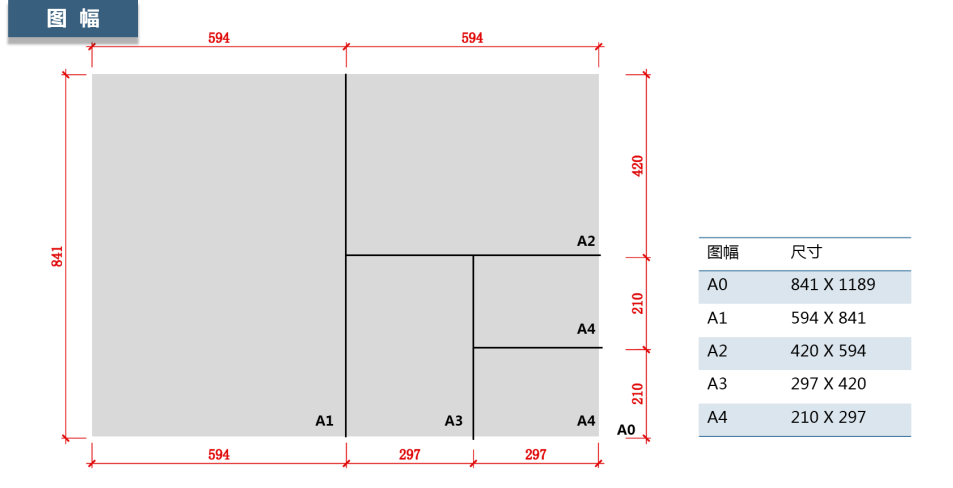

1.1 图幅
标准图框、非标图框
非标图框即加长图框，加以四分之一的尺寸，一般加长度不加宽度，打印成卷式。
1.2 比例
常用比例
在图幅确定的情况下，图纸比例的设定以能够清晰合理的表达图纸内容为基本原则，同时遵循通用惯例。不允许为了适配图幅而去任意放大缩小比例。
进行合理的图面安排要主次分明、分列平均紧凑、表达清晰。

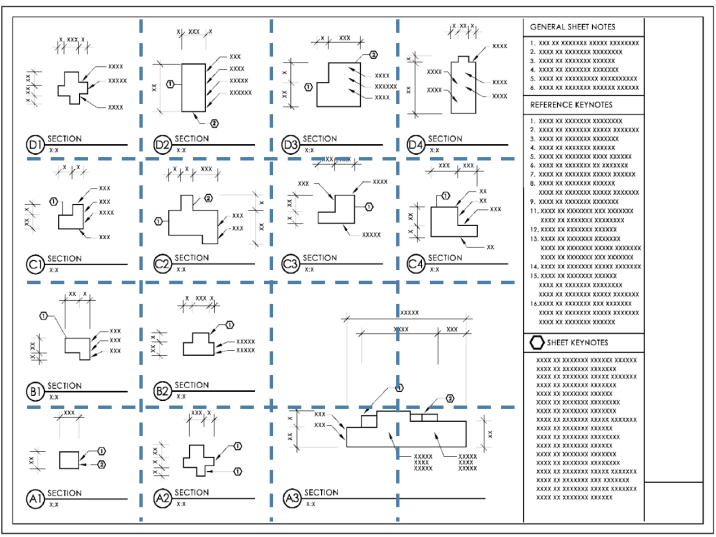

1.3 排版应用
三横四纵
图面排版要为下一步平面绘图、尺寸标注等预留足够位置。
2、布局和输出
2.1 布局绘图
由于CAD最初版本没有布局功能，随着制图的发展逐渐形成布局概念，学会运用布局为我们绘制施工图提供了非常大的便利条件，那么布局应用的优势如下：
a、可以在同一个底图上通过图层管理来绘制所有的平面系统图纸，使得修改与核对图纸更加方便。
b、合理的视口应用对图纸进行最优化的排版，同时可以更方便的在同一张图纸上设定不同的比例。
c、在布局空间中进行标注可以更方便的统一标注的大小。
d、按比例输出图纸更加快速，便捷。
2.2 图纸的输出
控制CAD文件输出的核心，直接影响图纸输出的效果，主要以粗细来表达图纸的层次和节奏。
线型及宽度的规定则由不同线由不同颜色对应不同的粗细，一般分为粗、中、细三种。

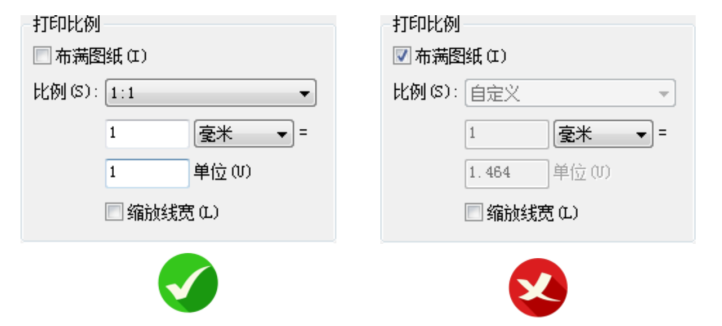

其次，我们在打印蓝图的时候打印比例必须选择1:1，选择布满图纸会导致图纸比例不准，设置图框图框外边缘需小于标准尺寸。
施工图的主要目的是保证施工方能正确按时的依照图纸进行施工，所以绘图一定要有一定的规范约束，才能尽可能的在施工中减少不必要的麻烦，节省时间。
当你真正了解施工图后，你会发现它并不是你想象的那么难。
施工图遇到问题的时候不要想着去躲，我们真正应该做的是去直面解决研究了解它，只有这样，这些问题以及知识才能真正成为我们的东西且成为我们的财富。
