浦东足球场的造型概念源自中国的传统瓷器“白瓷碗”。球场如同一只精致的器皿，以细腻匀净的白色金属材料作为建筑表皮，呈现出如同白瓷般清透圆润的效果。在屋顶设计方面，设计师采用了中置压环的轮辐式拉索结构，将材料的力学性能最大化，为全球首例。

近日，浦东足球场完成了揭幕仪式，成为中国首个建成的满足FIFA国际A级比赛要求以及AFC赛事标准的专业足球场。该球场除了会是上海海港俱乐部的新主场，也将作为2023年亚足联亚洲杯承办场馆之一。

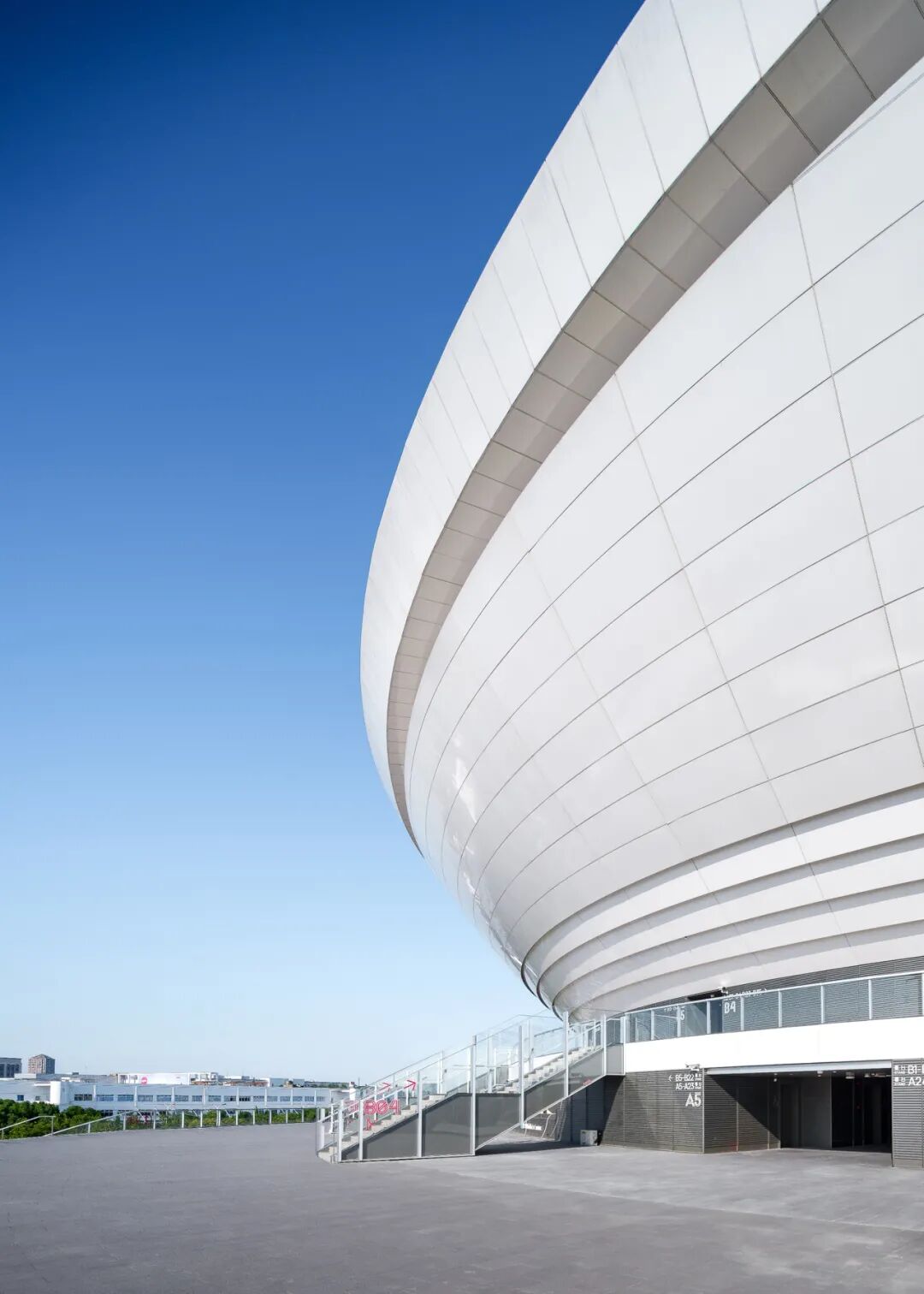

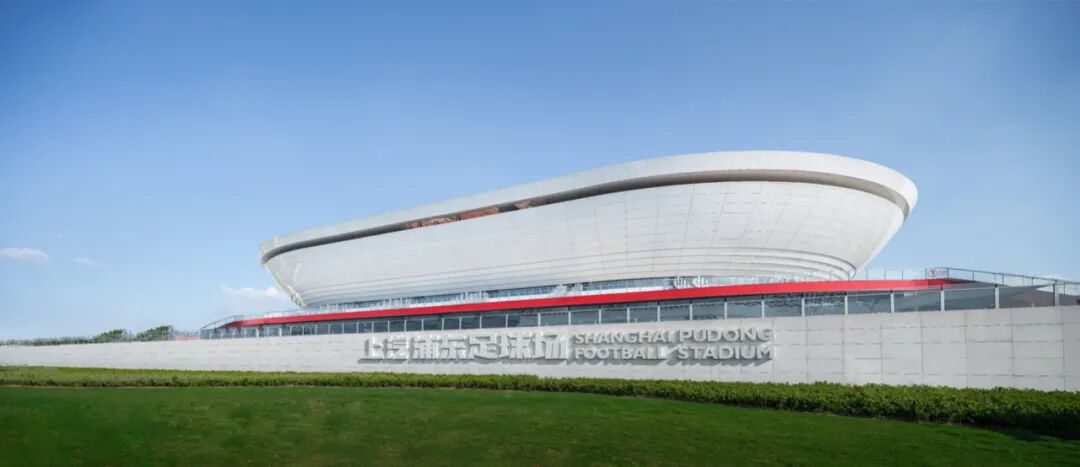

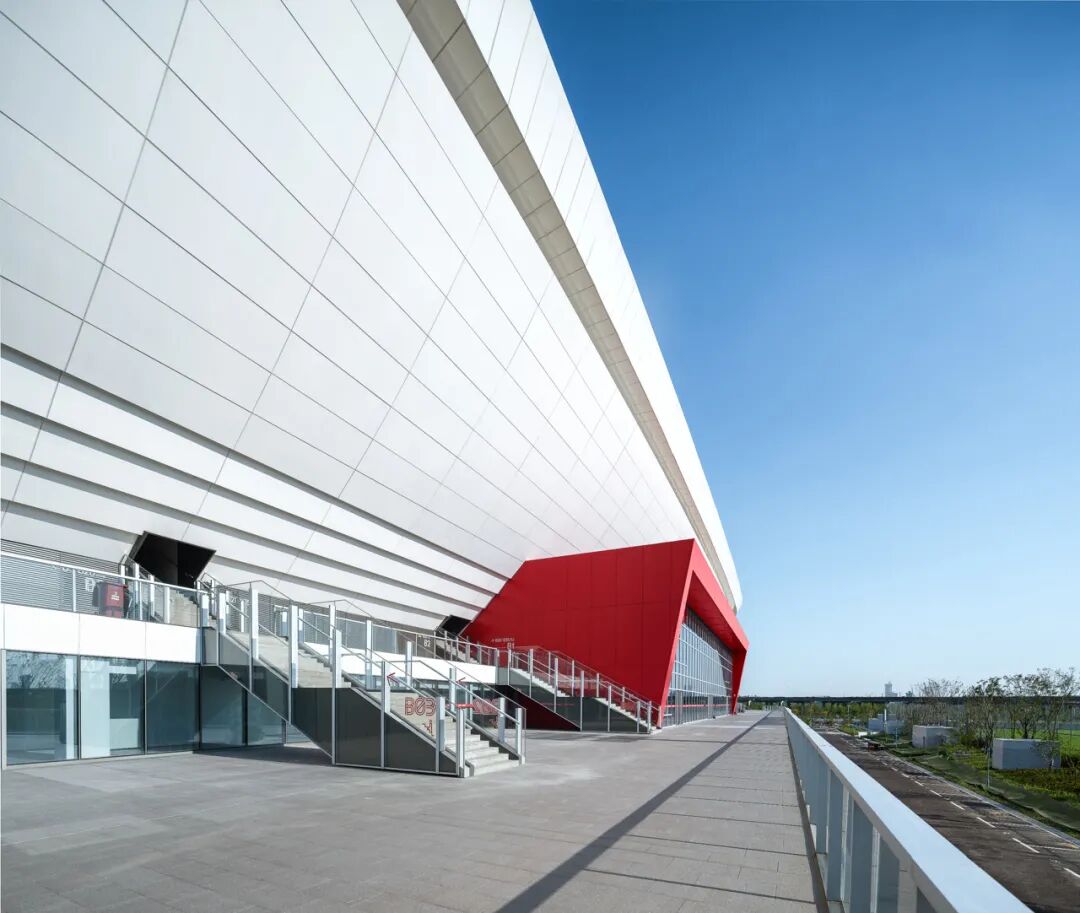

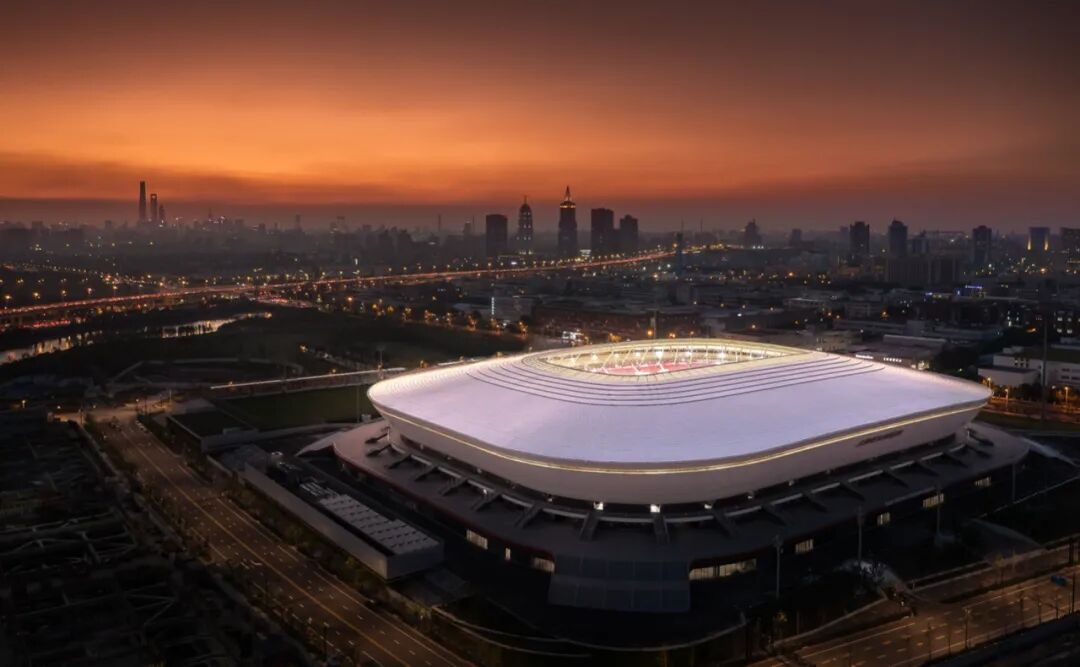

浦东足球场的造型概念源自中国的传统瓷器“白瓷碗”。球场如同一只精致的器皿，以细腻匀净的白色金属材料作为建筑表皮，呈现出如同白瓷般清透圆润的效果。

在仅约10万平方米的项目用地上，业主要求设置一个主场馆和两个室外训练场，这一苛刻的规划要求使得设计团队必须最大效率地使用有限的空间资源。

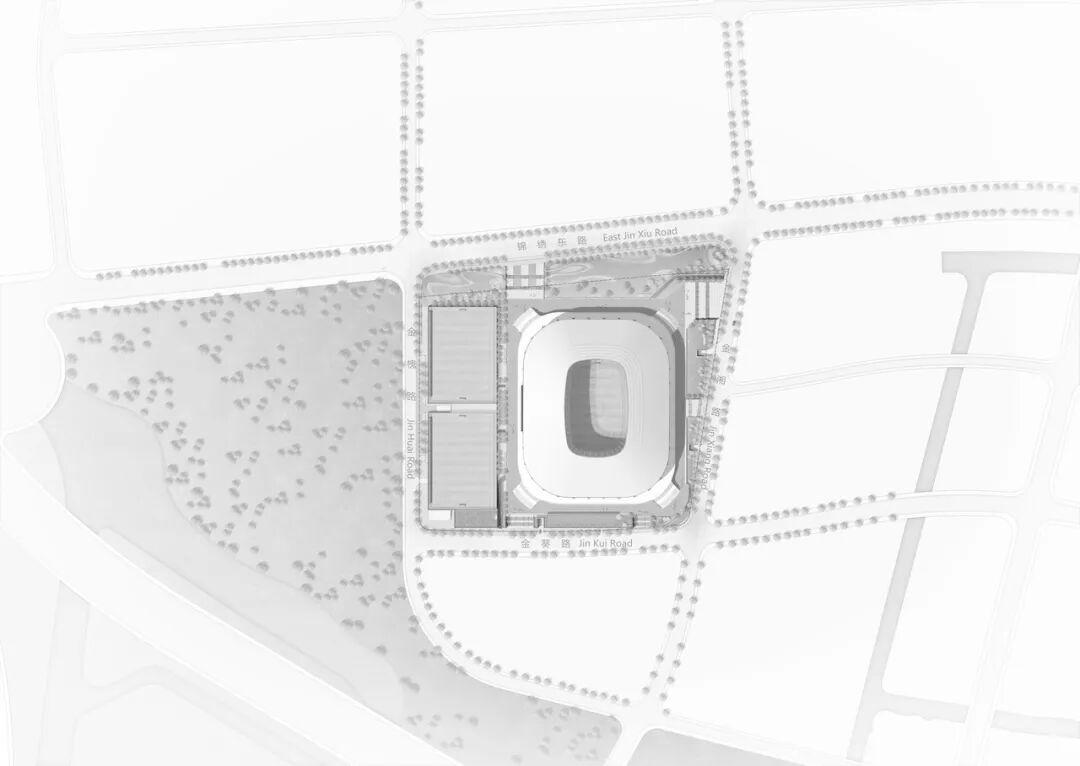

设计师将足球场整体沿南北向布置，主球场西侧设置两片室外训练场，形成中轴方正、平整对称的格局。北侧靠近锦绣东路设置绿化入口广场，当赛时出现大量人流时可作为缓冲空间。沿足球场外圈设车行环路，设置交通流线及出入口，做到人车分流、流线导向明确，提高使用效率。

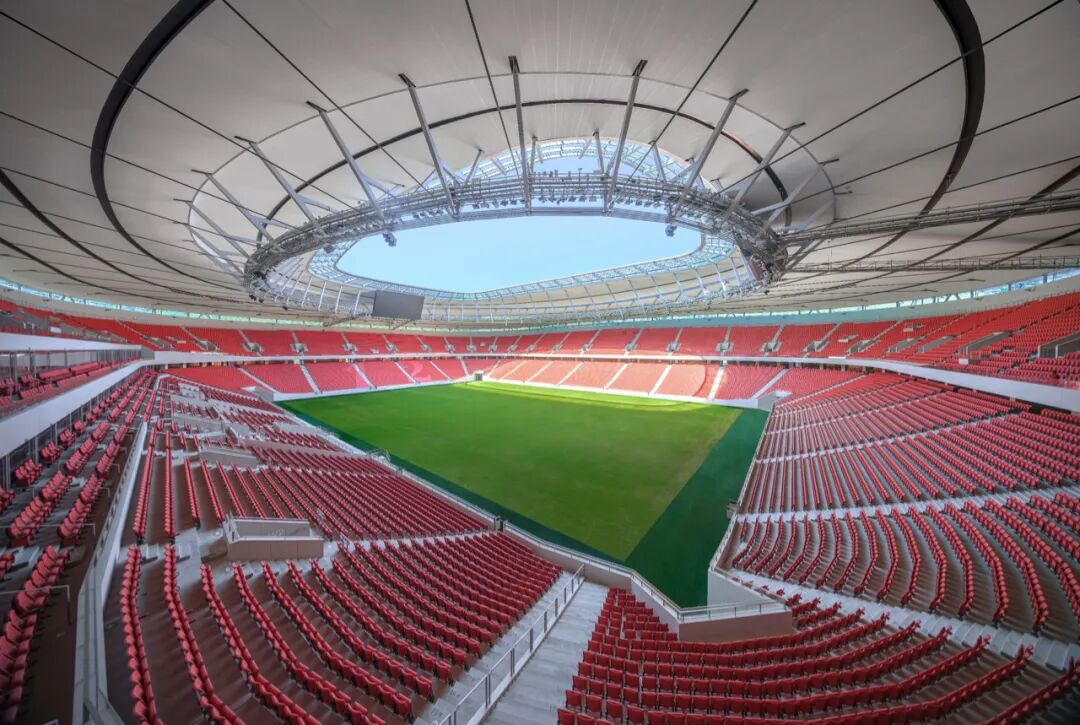

浦东足球场采用矩形倒圆角双层看台的布局，球场看台结构的弧度形成了场馆自然的外壳。球场固定坐席不足4万人，较小的观众容量确保了每个座位和球场的距离相对较近，最大化观赛视野。

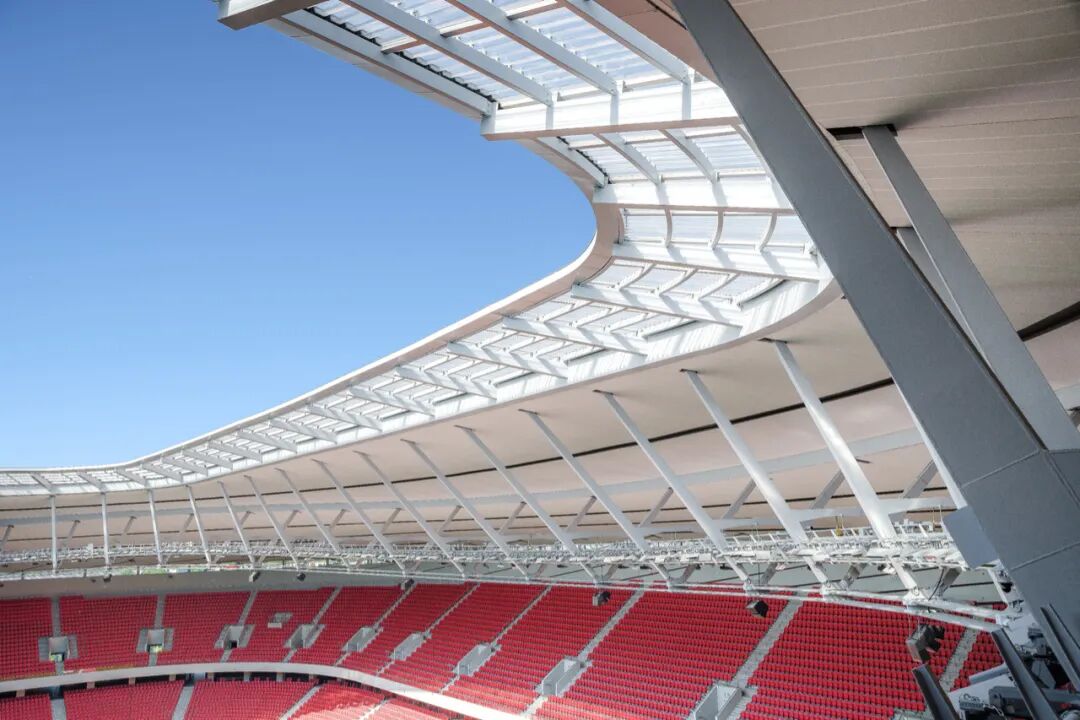

屋顶设计方面，在和结构顾问sbp讨论后，设计师采用了中置压环的轮辐式拉索结构，将材料的力学性能最大化，为全球首例。针对上海浦东足球场屋顶非平面，而是向内拱起的形式，设计师对传统的轮辐式张拉体系进行了创新调整。

由于屋面采用大面积的不透光金属，将效率较低的压环移到中间，利用屋顶的进深和高差，在拉环上方形成圆度更高的椭圆形压环，下方的拉环保持与压环相似的椭圆形状。这样拉环和压环平面形状就不会再受到屋面内外直边的约束，而是可以更自由地在内外边线之间形成最有效的受力“环”。

在传统的全张拉轮辐式体系中，上弦采用柔性的钢索，较难提供金属屋面的内外刚度，而在浦东足球场上则采用了刚性的箱型上弦杆，以提供给金属屋面可靠的支承条件，径向索的水平力通过受压的上弦杆传递给中置的压环形成自锚。

通过这样的设计，屋盖结构达到了“形方实圆“的效果，大大提高了轮辐式张拉体系在矩形屋面上的结构效率。

此外，为了实现系统性的内场效果，建筑团队将屋盖主体径向梁的榀数从64榀减少至46榀，使整个屋盖的造型更加简洁凝练，减少了用钢量，并且创造了干净整洁的内场顶棚，从而保证内场看台与草坪不受其他形式的干扰。

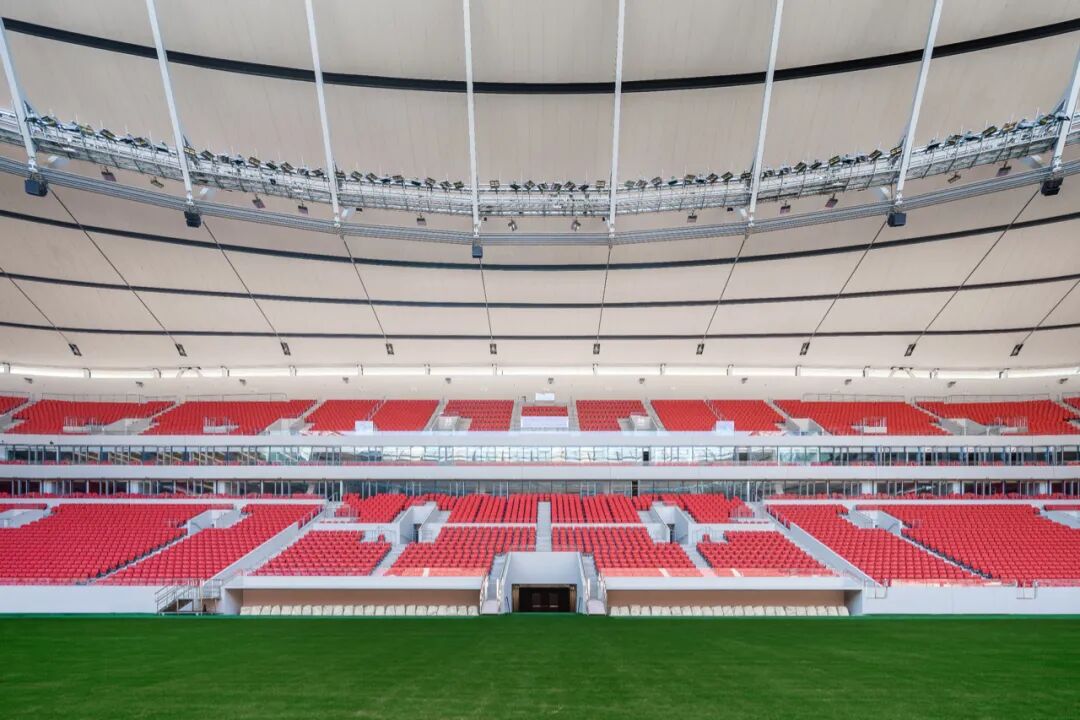

照明布置结合屋顶的环状结构，通过上下叠合的灯具实现了“玉带”般的照明效果，承接了“白瓷碗”雅致柔和的设计风格。

项目信息

项目名称：上汽浦东足球场

项目地址：上海市

建成时间：2021

占地面积：100842 ㎡

总建筑面积：139304 ㎡

固定坐席：33765

建设主体：上海久事(集团)有限公司

设计单位：HPP建筑事务所

主管合伙人：Jens Kump，余炜

建筑团队：冯子鹏，丁新宇，Job Peter Upmeijer，崔皓，翁子健，马海涛，李天翔，程玉海，谭君辉，沈佳俊，王京平，王红彬，王伟树，黄雯倩，周楠，George Mocea，王琳

室内团队：徐珩，蒋欣伶，王宁，解春丽，肖雪，刘丞，Job Peter Upmeijer

景观团队：康宜，徐亚苹，倪静静，曹姮

合作单位：华建集团上海建筑设计研究院有限公司

结构顾问：sbp德国施莱希工程设计咨询有限公司
