【观筑】旷野上的长卷，如何塑造一座高颜值的垃圾焚烧发电厂 / UUA

△ 南宁双定垃圾焚烧发电厂摄影：直译建筑摄影

在距离南宁市区20公里外的西北郊，茂密的桉树林中，起伏的喀斯特峰丛前，坐落着近期建成的南宁双定垃圾焚烧发电厂。整座厂区的建筑方案由UUA的设计合伙人李泳征与管理合伙人李其郅共同主持，后续总体设计由中国城市建设研究院担任。建筑设计的概念以自然环境和人类活动作为切入点，寻求工业、人文与自然的共生，用全新的视角将一个传统小众的建筑类型重新定义为当代地标，打造出也许是中国最美的新一代垃圾焚烧发电厂。

背景：基于循环经济与碳中和的工业升级

Background: Industrial Upgrading Based on Recycling Economy and Carbon Neutralization

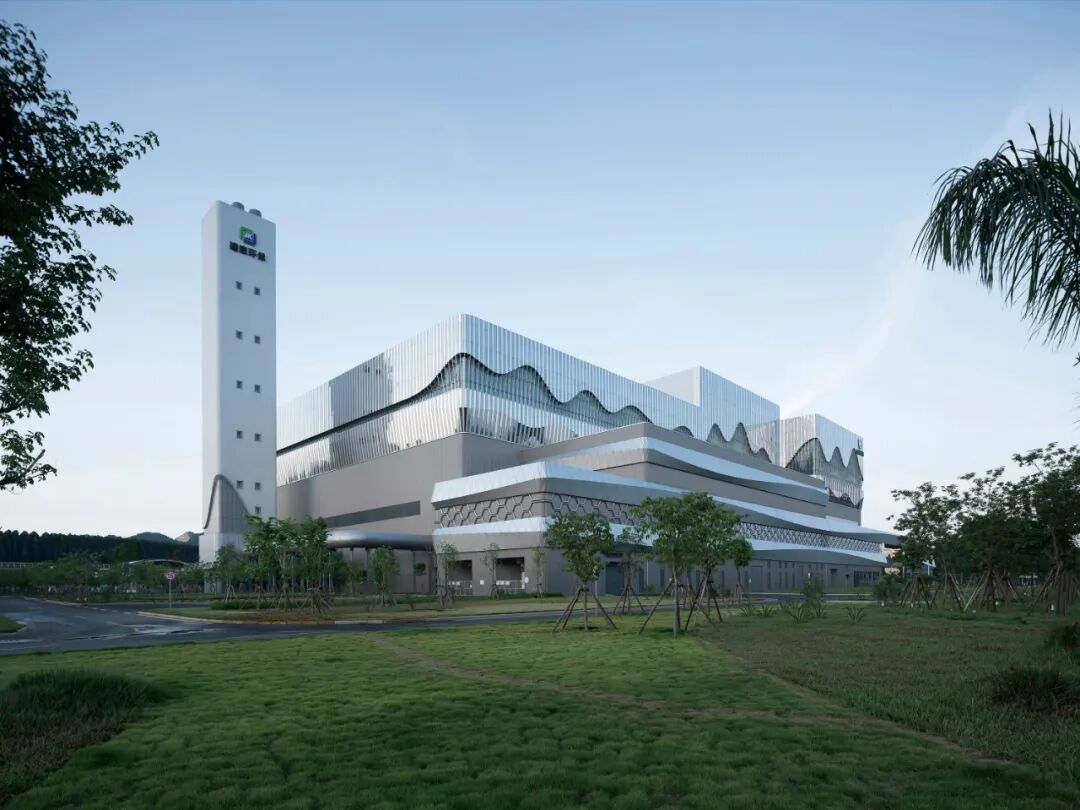

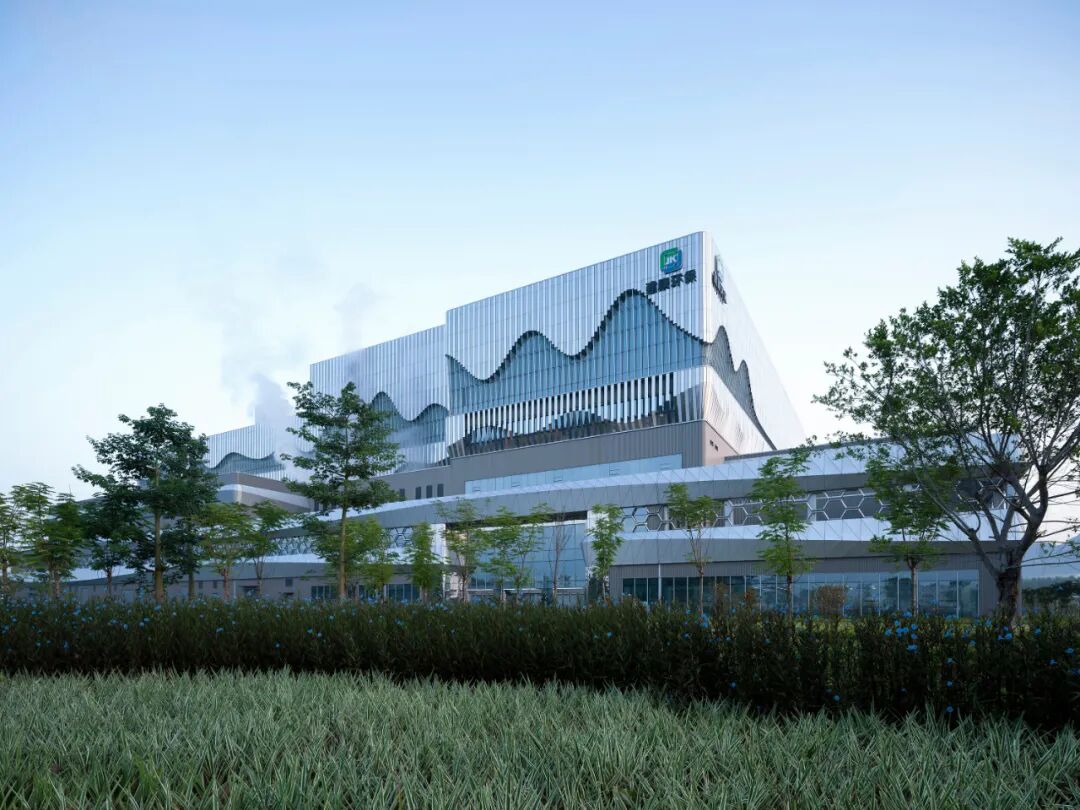

△ 新一代垃圾焚烧发电厂摄影：直译建筑摄影

垃圾焚烧发电厂并不是新鲜事物，只是近些年在国内才开始大力发展。初期由于有关知识的普及不到位，导致民众对于环境二次污染十分担忧，从而出现“邻避效应”，甚至引发抵制新建垃圾焚烧发电厂的情况。

△ 以立面设计回应自然与文化摄影：直译建筑摄影

但是随着技术的进步，公众的观念也逐渐发生转变，垃圾焚烧发电厂已经可以实现高规格排放，确保废气、废液、废渣都得到妥善处理。此外，与传统的垃圾填埋相比，垃圾焚烧发电能在较短时间内将垃圾转变为二氧化碳和热能，可控性更好，既能避免垃圾填埋发酵产生的甲烷排放，又能通过热能回收发电而代替化石燃料，具有“控制甲烷排放+代替燃煤发电”的双重减碳效果，顺应了“碳中和”这一全球性议题。

△ 建筑与景观的结合摄影：直译建筑摄影

为了积极促进下一代垃圾焚烧发电厂的发展，应当将先进的技术与有效的公共宣传相结合，树立更积极的形象，并提高公众接受度。因此，新建的垃圾焚烧发电厂需要具备新一代的范式，不仅要通过新技术有效生产能源并且消除对环境的污染，而且其外观设计也要有助于改善公众对这些工业建筑的负面印象。随着在工业建筑中导入对美学和设计的关注，公众心态也将迎来一个新时代的转变。同时，新的设计趋势更加注重融合参观展示功能，提升厂区的景观环境，全面采用公建化的设计思路，从而重新定义工业空间和公共空间之间的感知边界，在本质上创造一个共生的环境。

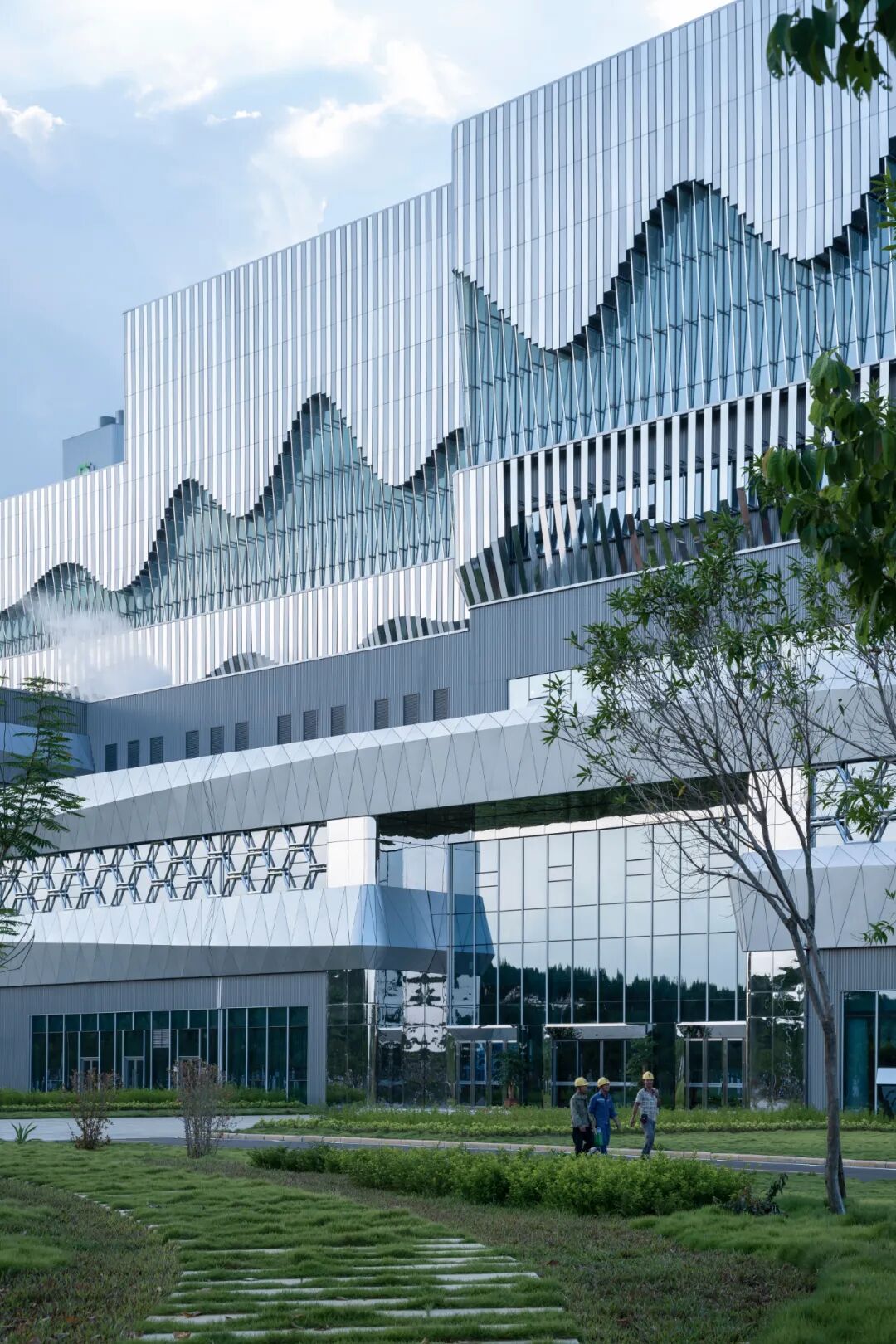

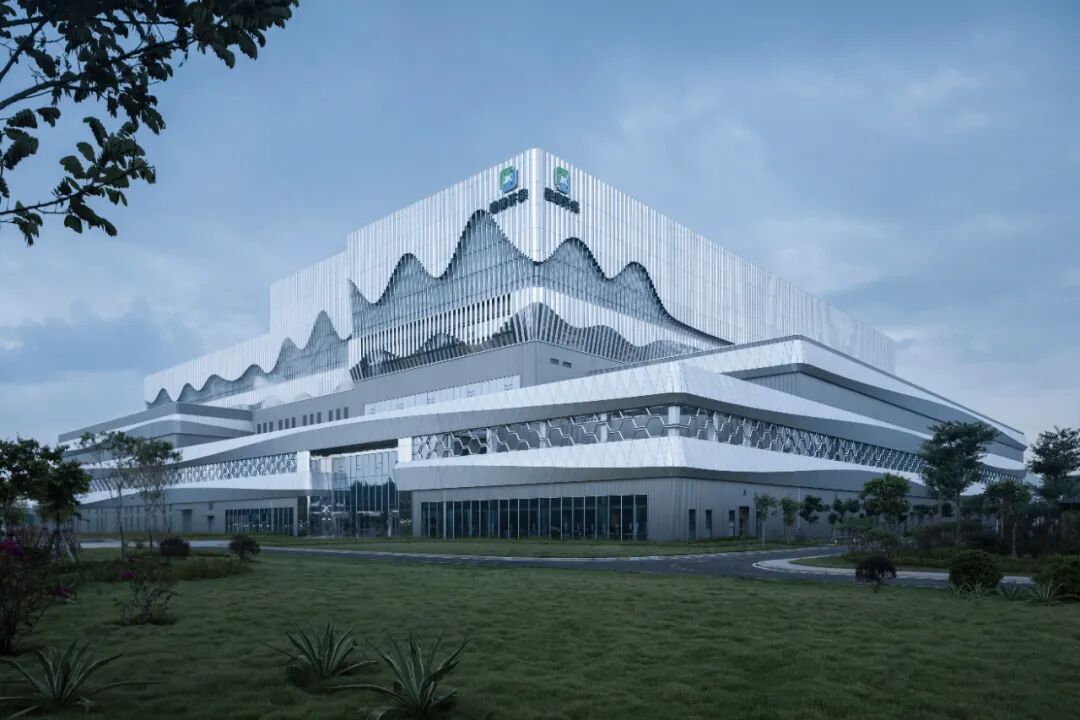

△ 公建化的设计思路摄影：直译建筑摄影

△ 设计美学的导入摄影：直译建筑摄影

△ 以小众的建筑类型打造新地标摄影：直译建筑摄影

文脉：自然与文化的反思

Context: Rethinking the Nature and Culture

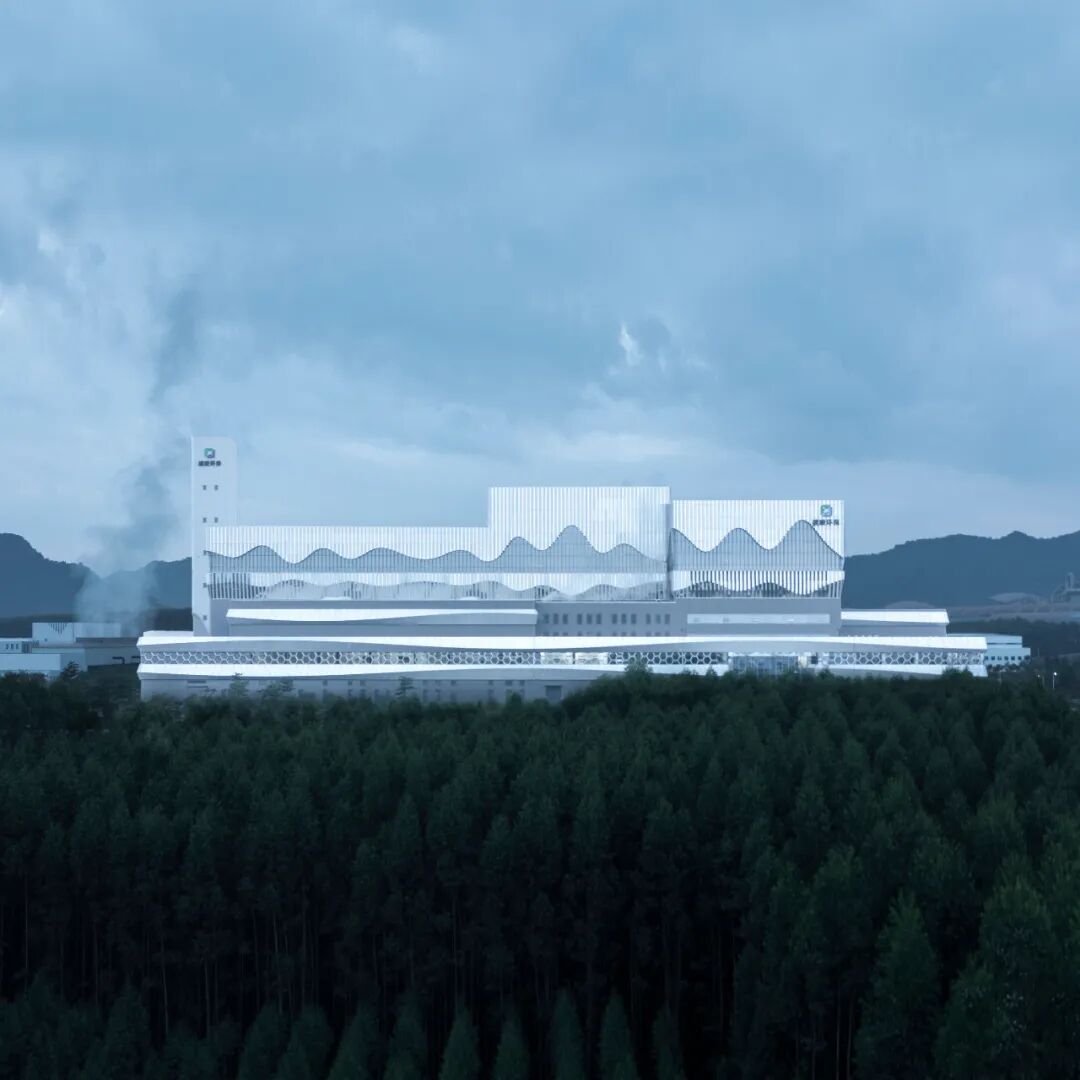

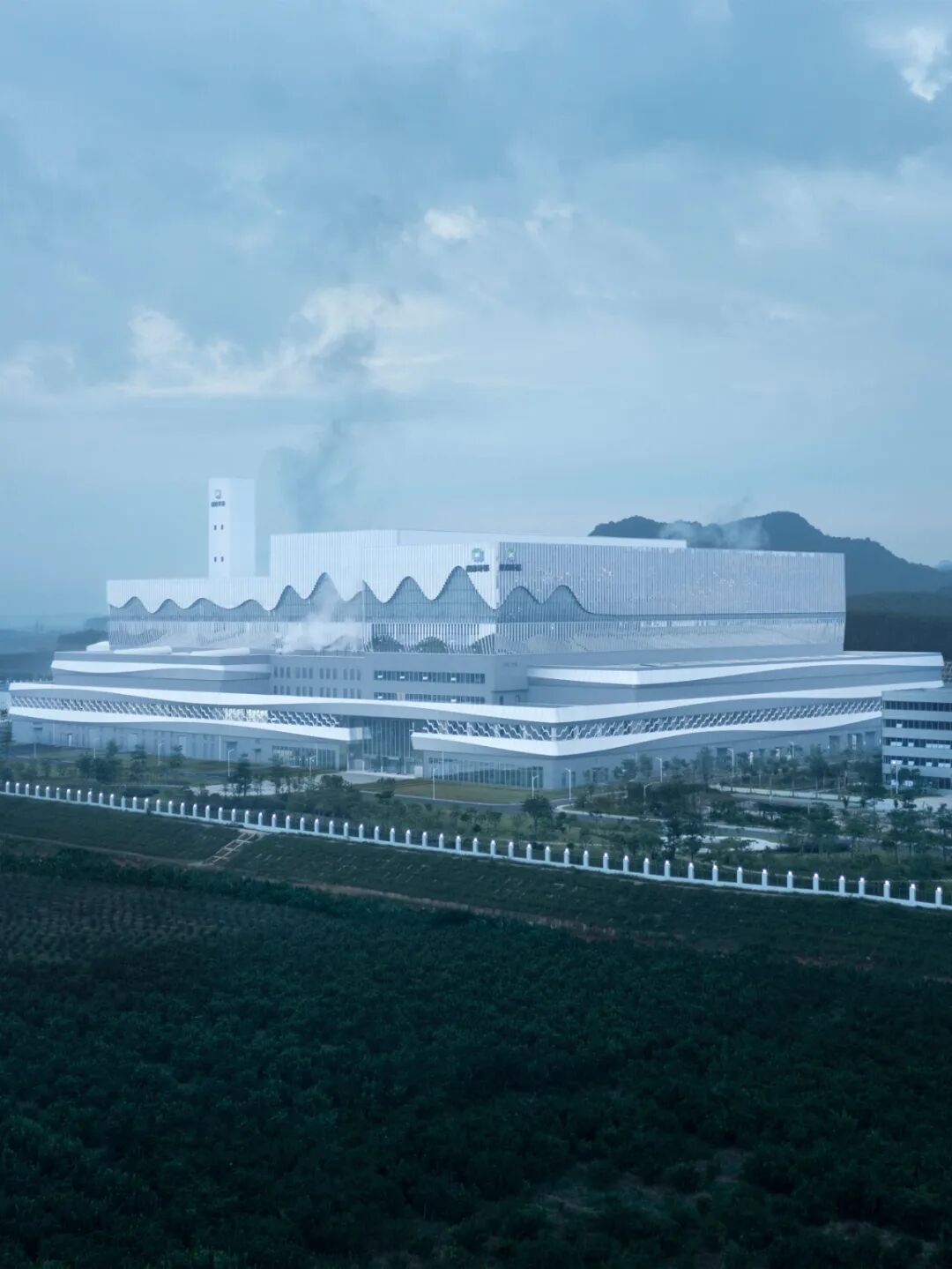

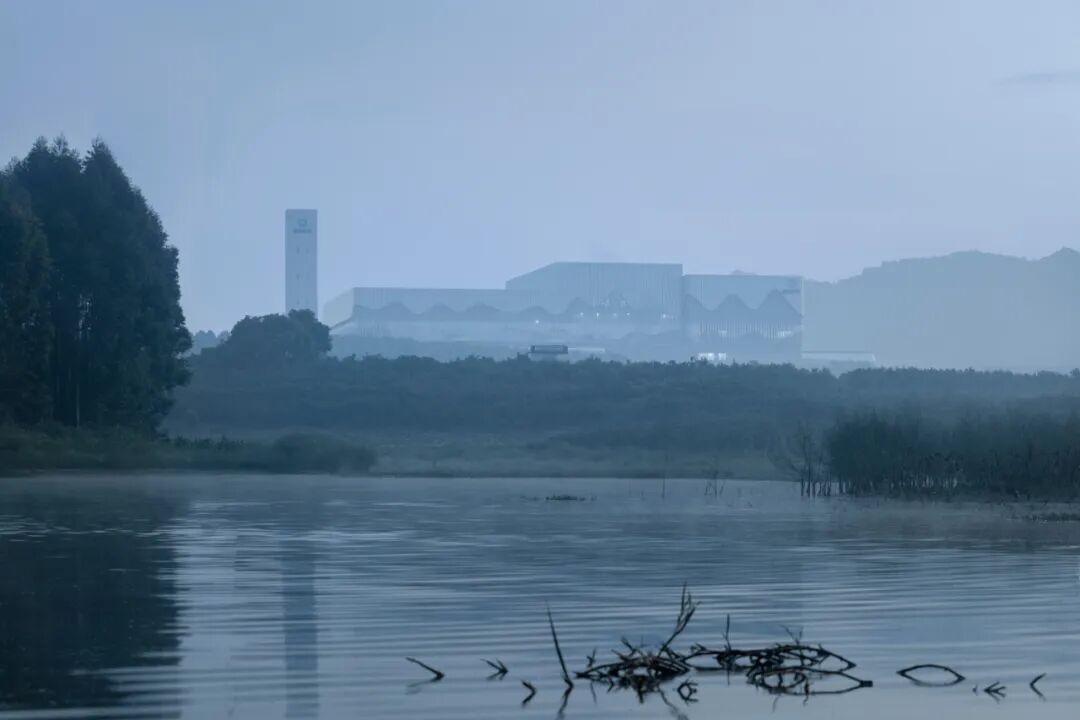

△ 晨雾中的厂房摄影：直译建筑摄影

“项目场地以一种极具启发性的方式促使我们反思人类活动与自然环境的互动关系。我们希望以此为契机开创同类项目的一种先例，通过对自然与文化特征的隐喻和抽象化提取来凝聚艺术与工程学，提供多种类型的阐释机会，重新定义工业建筑的公共属性与人文价值。”

——李泳征

△ 与自然的互动-背靠喀斯特峰丛摄影：直译建筑摄影

南宁是广西壮族自治区首府，中国面向东盟开放合作的前沿城市，被盛誉为中国的“绿城”。多民族聚居区的丰富民俗文化以及喀斯特地貌区的磅礴峰丛，共同构成了属于南宁的设计语言素材，也成为联系民众与建筑之间的情感纽带。UUA希望借此打造一座破除“邻避效应”，让民众接受甚至喜爱的垃圾焚烧发电厂，使得先进的处理技术可以顺利运营。

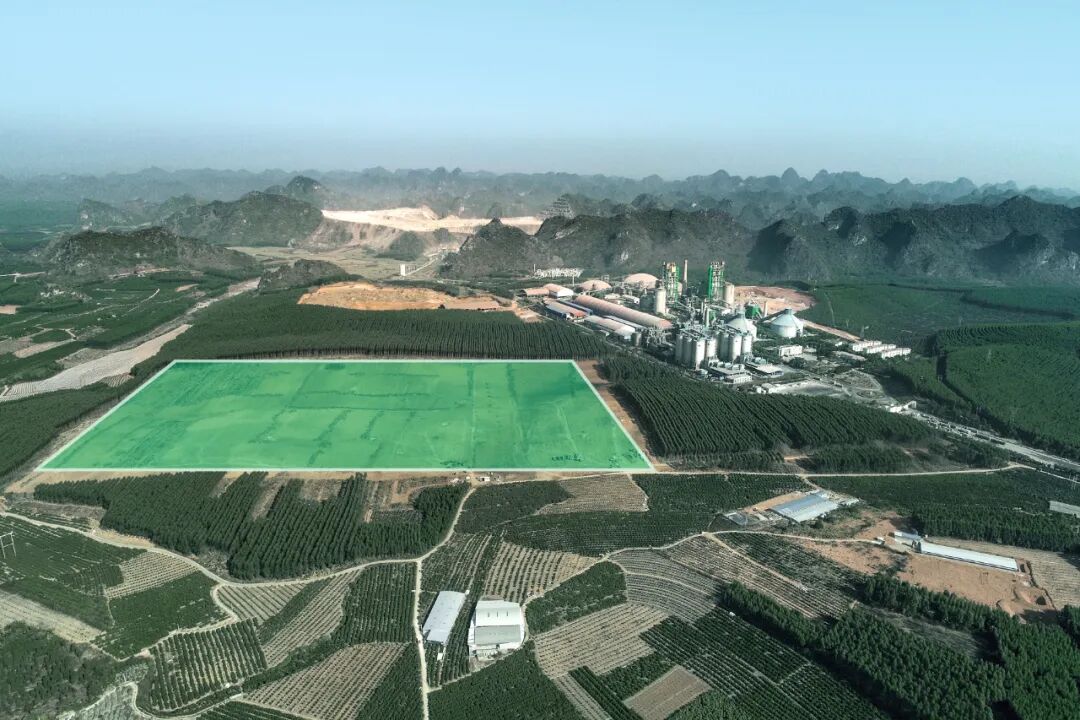

△ 场地环境-北侧的裸露台地 ©UUA

尽管设计团队前期已经收集了大量的南宁资料图片，但是到达项目场地后，还是被大地的秀美所震撼。建设场地处在一片桉树林的包围之中，临近地块只有一座水泥厂，北侧背靠茫茫无际的喀斯特峰丛。然而在满眼绿色的环境之中，场地正北的连绵山脉被打破，赫然出现一片被水泥厂采矿而削平山头的裸露台地。这一强烈的反差给UUA设计团队留下了深刻的印象。

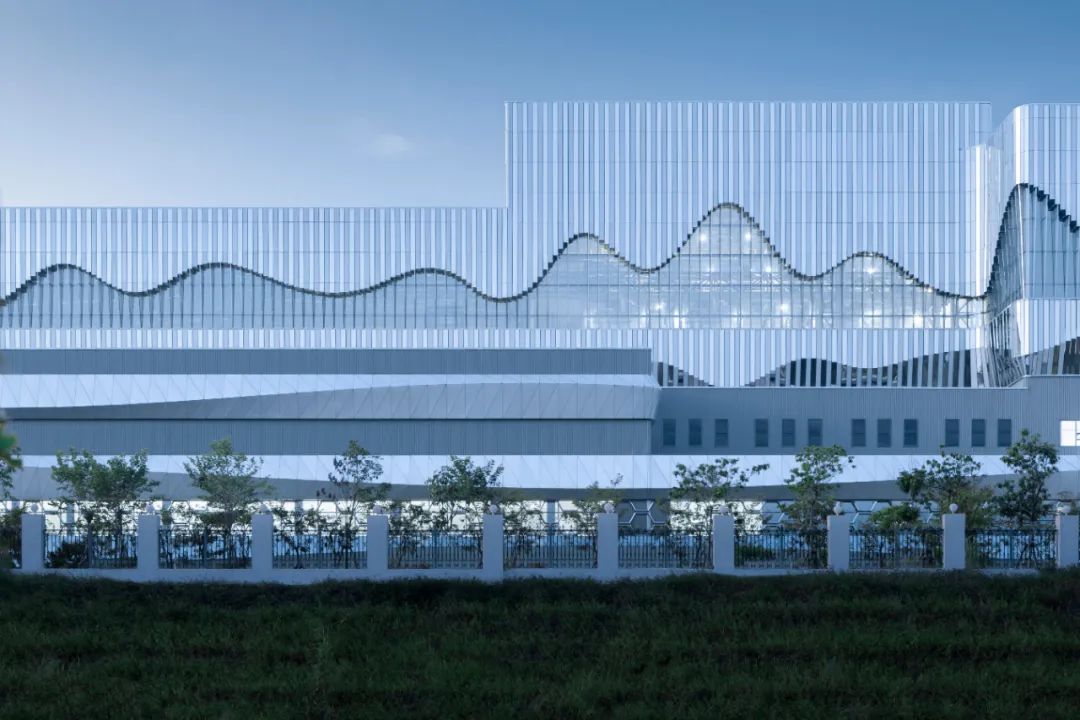

△ 主立面引入峰丛形态摄影：直译建筑摄影

根据工艺需求，厂房主立面宽度200米、高度55米。沿着通往厂区的公路北望，在近大远小的透视关系影响下，厂房体量与北侧台地在视觉尺度上基本相当。基于上述条件的启发，本案试图对自然环境和场地记忆做出回应，在主立面上引入起伏的峰丛形态，在视觉概念上补全因人类破坏而削平的山脉，进而引发人类对自身行为的反思。

△ 山之印象的大写意摄影：直译建筑摄影

△ 壮锦刺绣一般的细线勾勒摄影：直译建筑摄影

如果说山之印象是建筑师对于自然环境的大写意，那么近观建筑立面上的竖向线条就是壮锦刺绣一般的细线勾勒。UUA以地域性的自然形态和民俗工艺为设计元素，结合场地提出的尖锐问题，通过立面设计一并做出回应。建筑以一种易懂又意味悠远的方式，兼顾了自然与文化两个层面，拉近了与民众之间的距离，成为大地景观的塑造者。

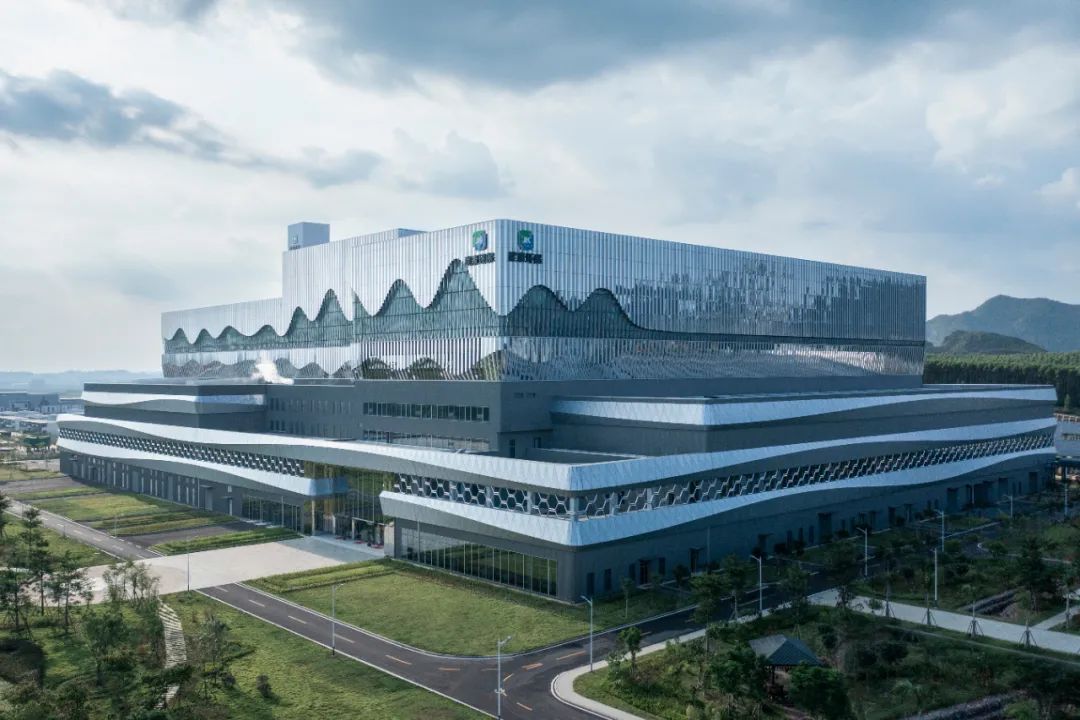

△ 大地景观的塑造者摄影：直译建筑摄影

表皮：参数化的建构艺术

Facade: The Beauty of Tectonics Based on Parametric Design

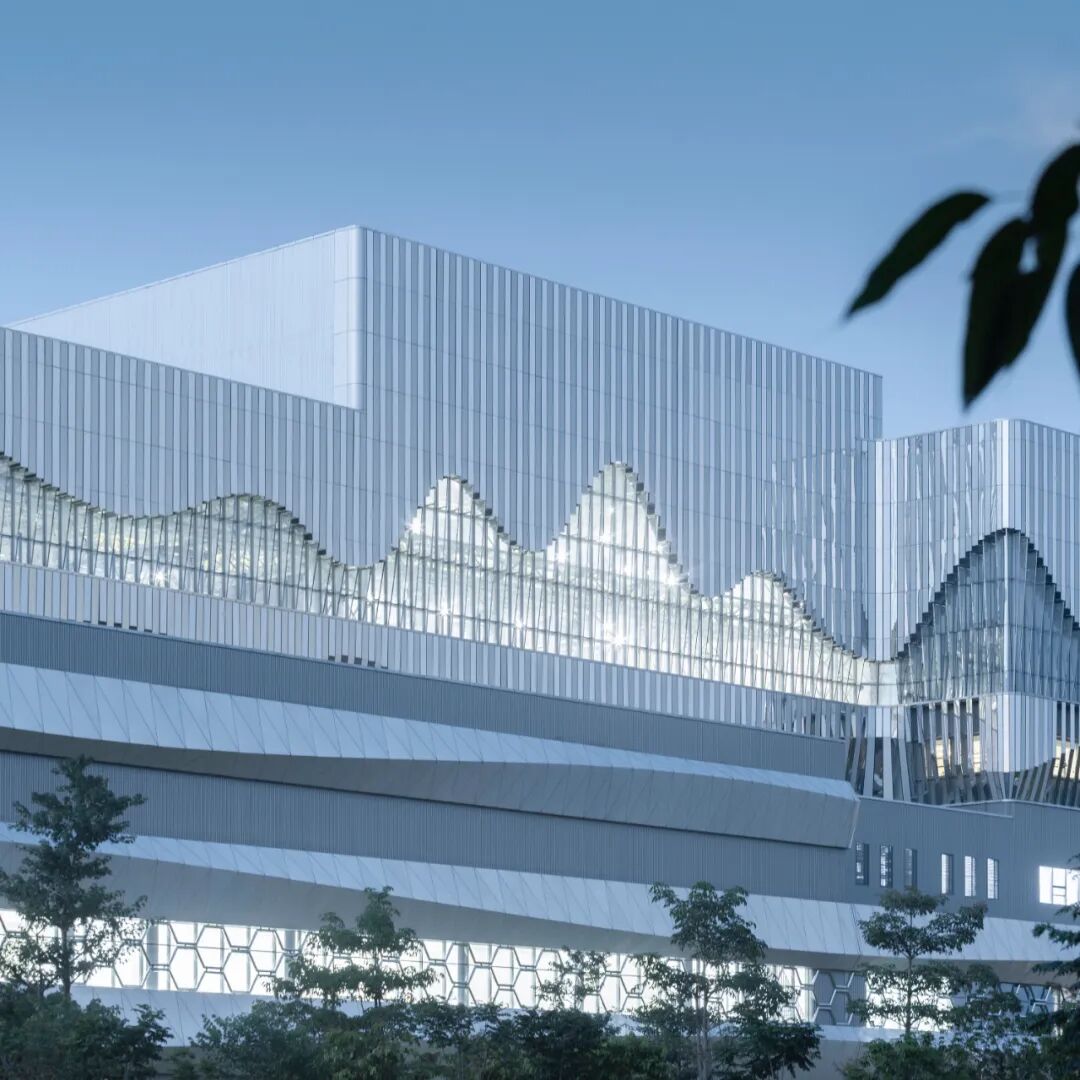

△ 立面峰丛的参数化控制摄影：直译建筑摄影

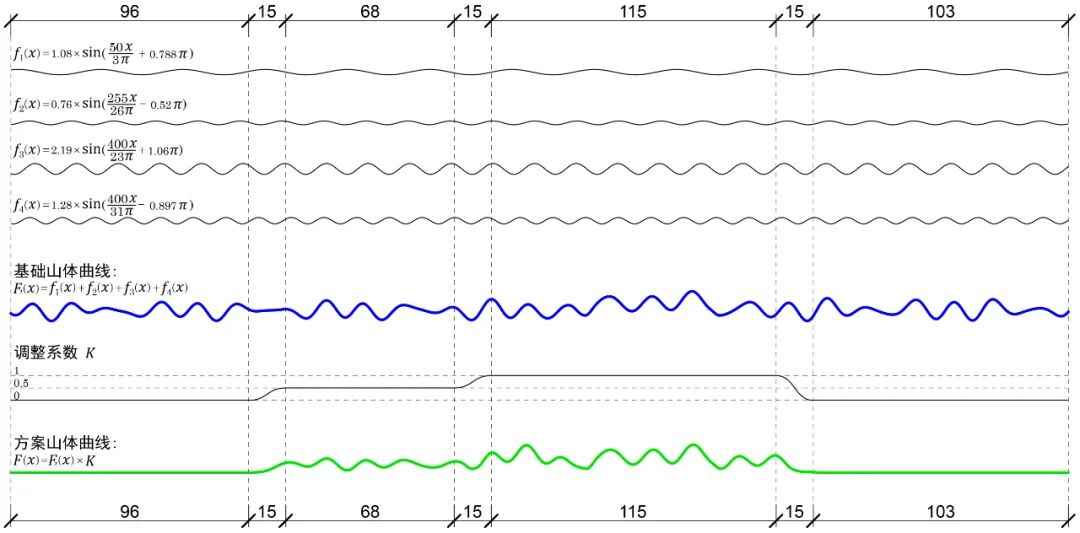

△ 参数化控制-四组三角函数曲线合成 ©UUA

峰丛形态位于厂房上部，由四组三角函数曲线合成得出的。通过函数控制，保证曲线的曲率变化均匀，使其具有良好的视觉形态，也为后期深化工作提供了详细的数据支持。厂房上部由铝板幕墙和玻璃幕墙两个体系构成，形成构造精妙，充满幻象的视觉体验。

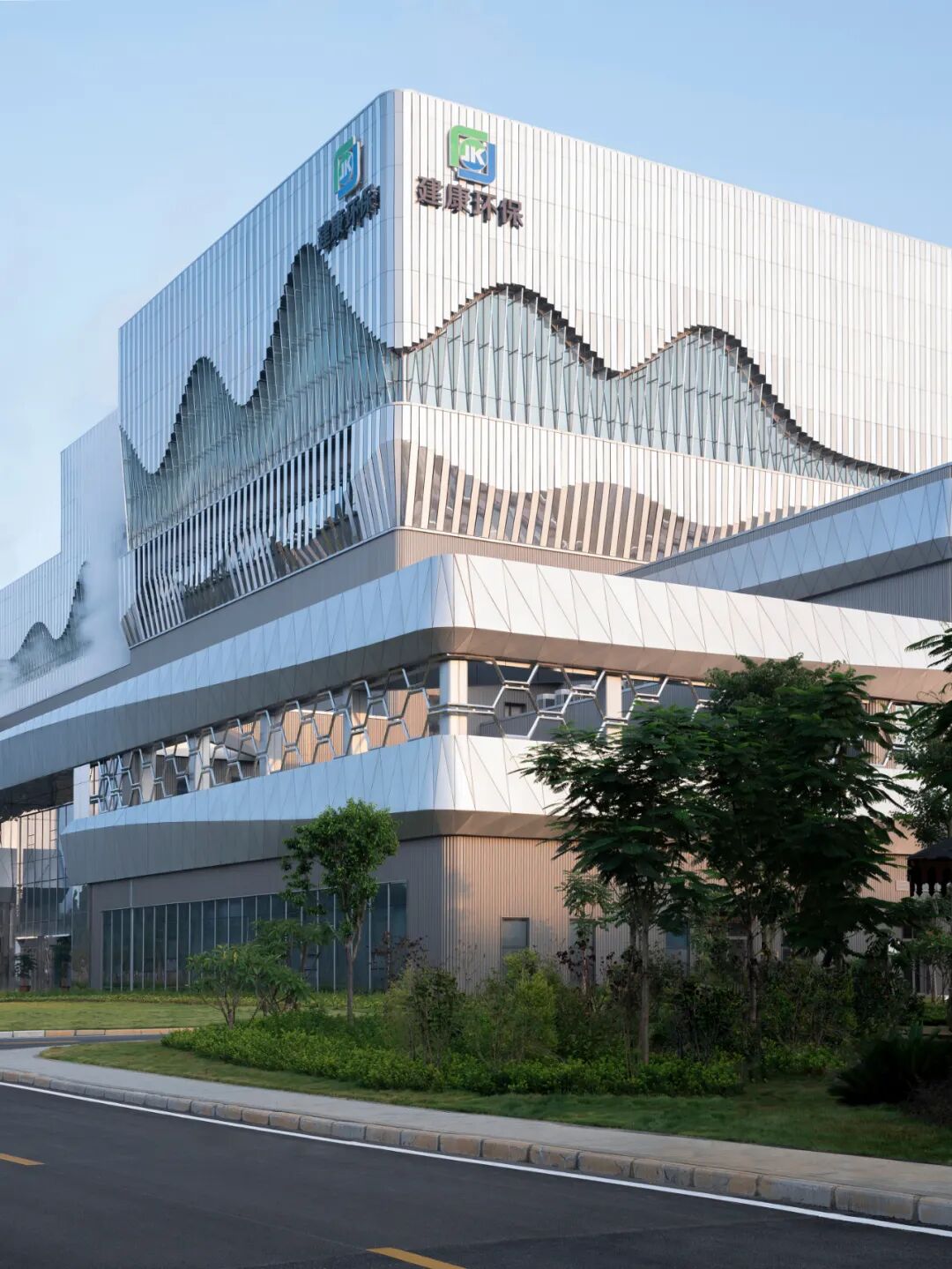

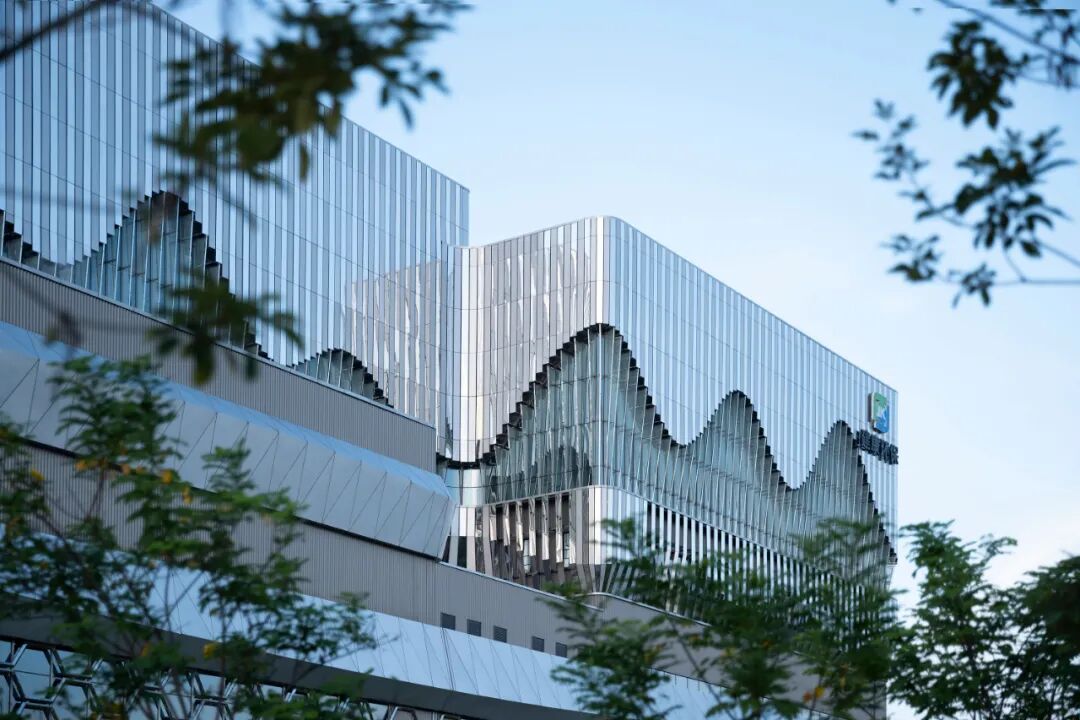

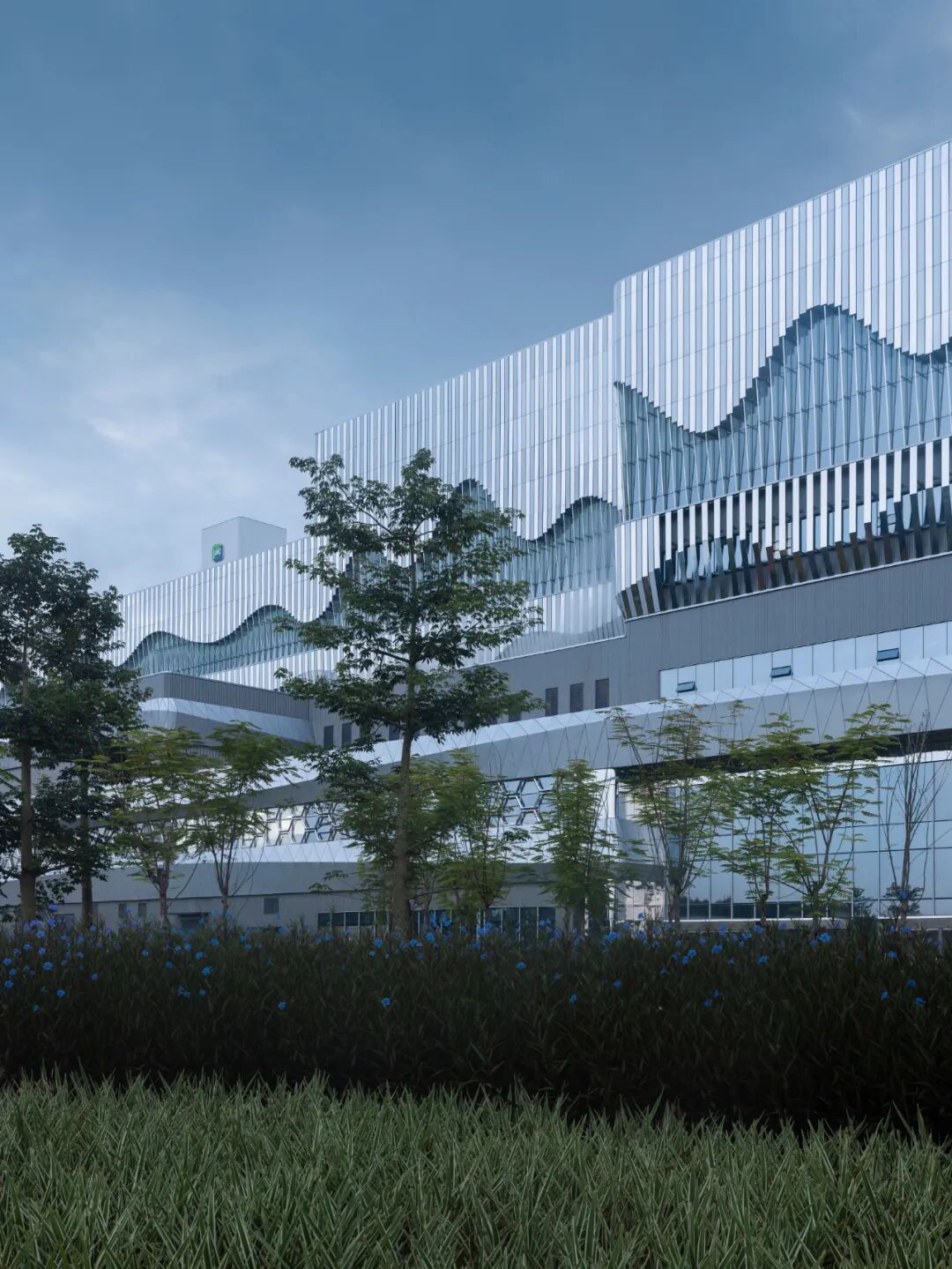

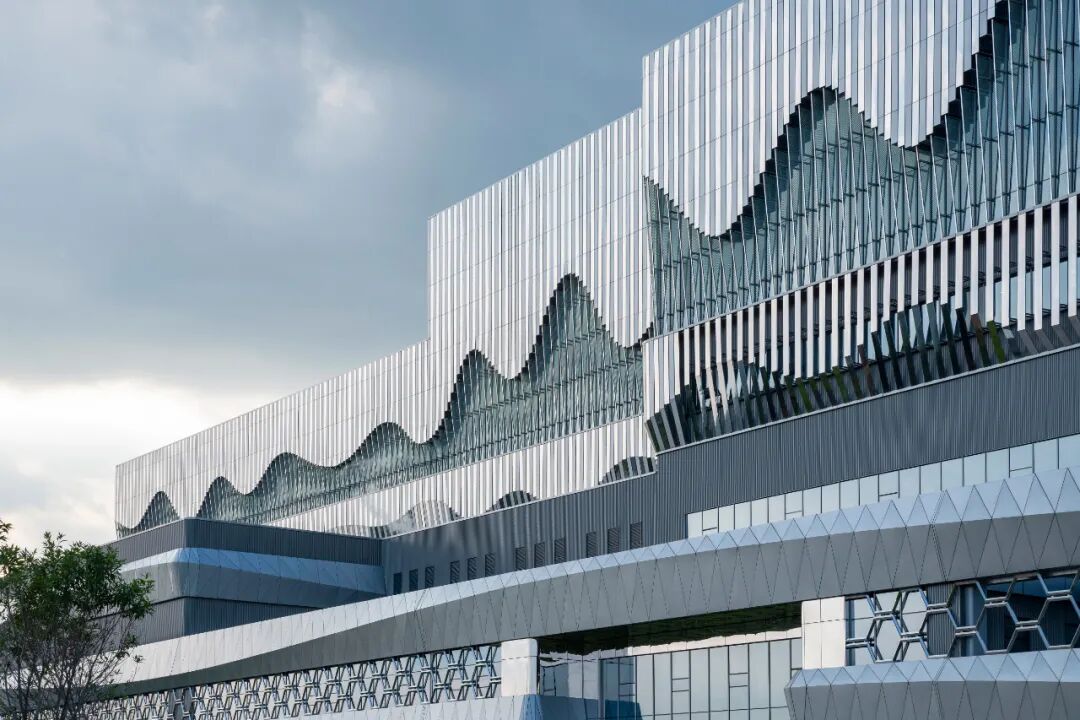

△ 铝板幕墙与玻璃幕墙的结合摄影：直译建筑摄影

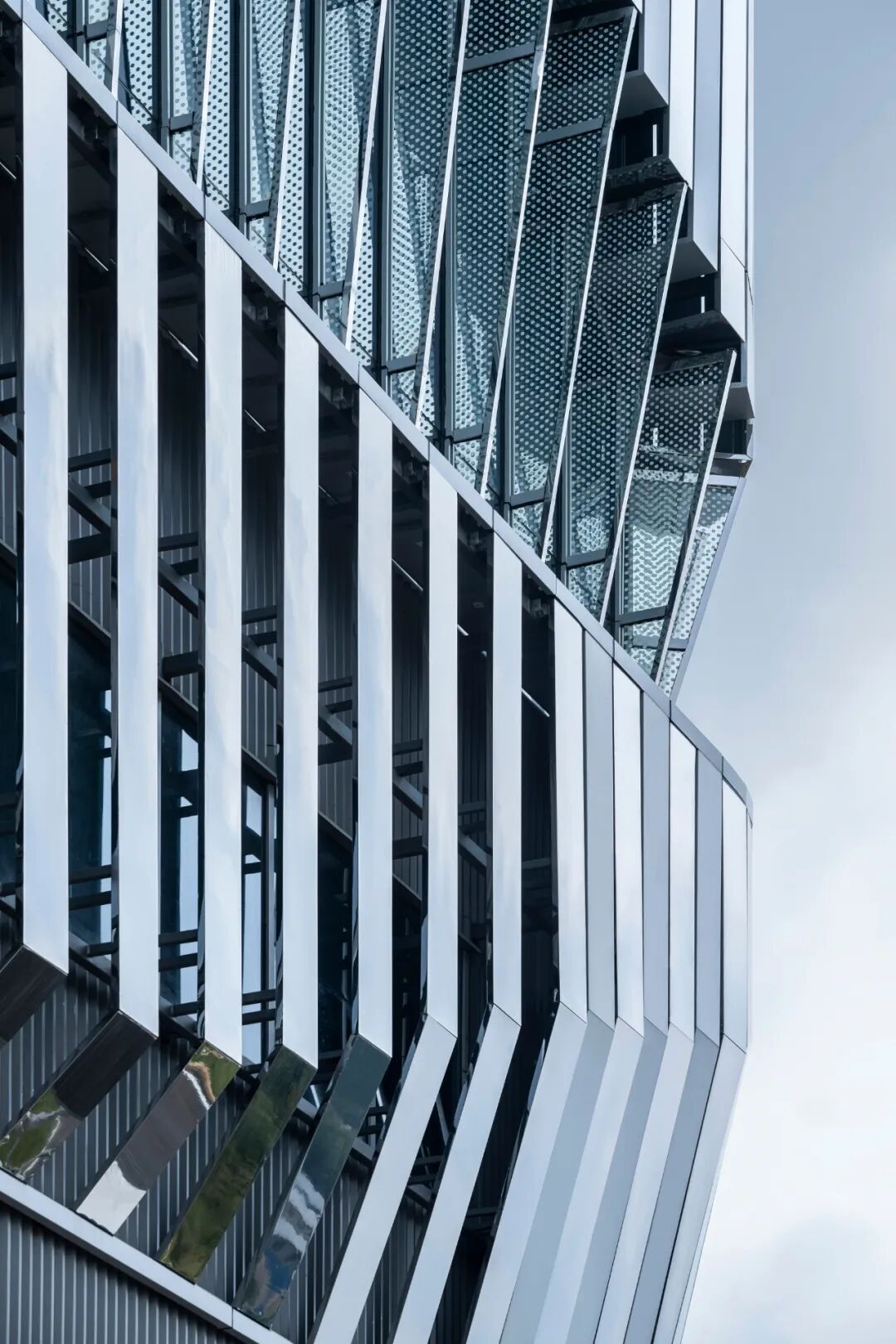

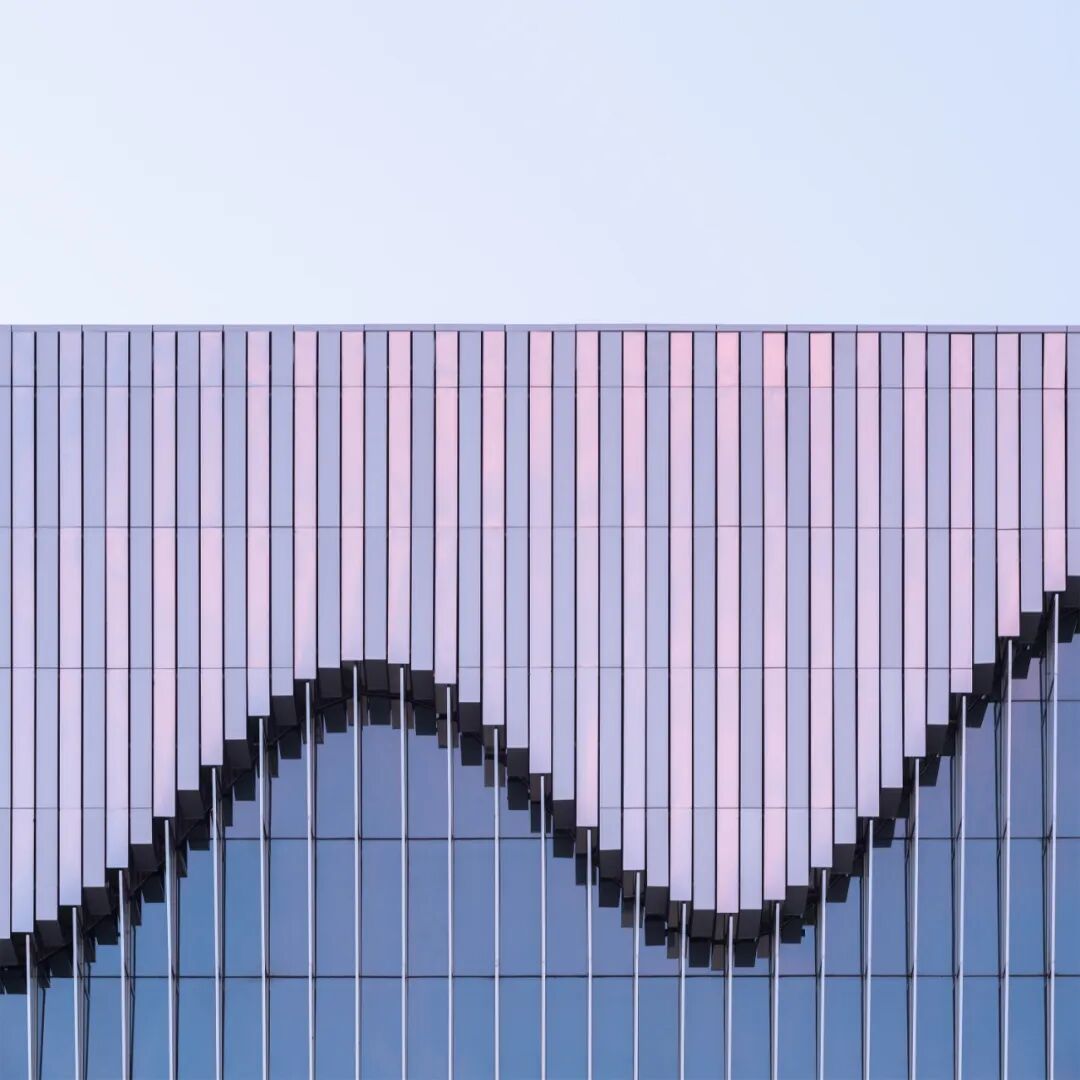

△ 铝板竖格栅的单向弯折摄影：直译建筑摄影

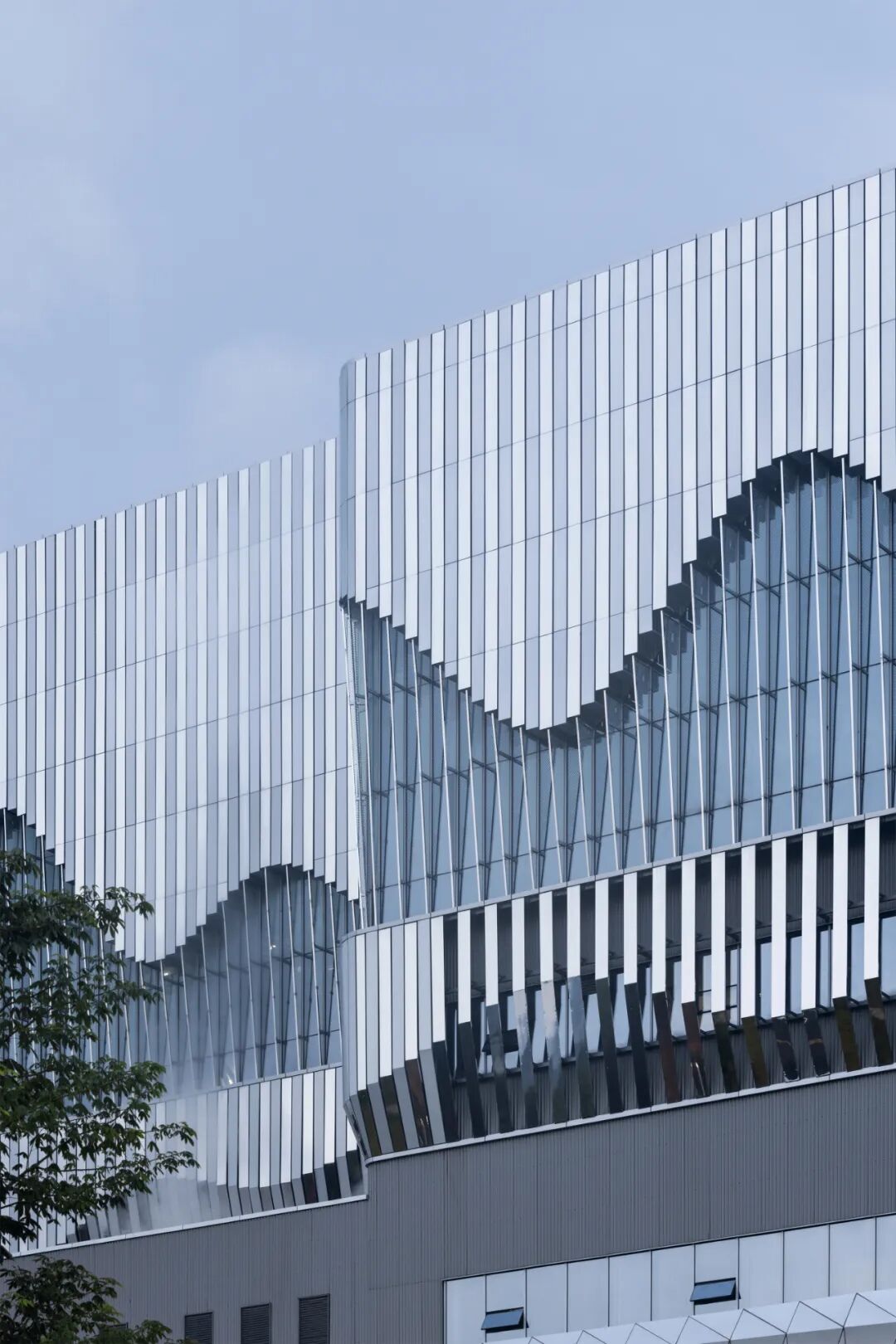

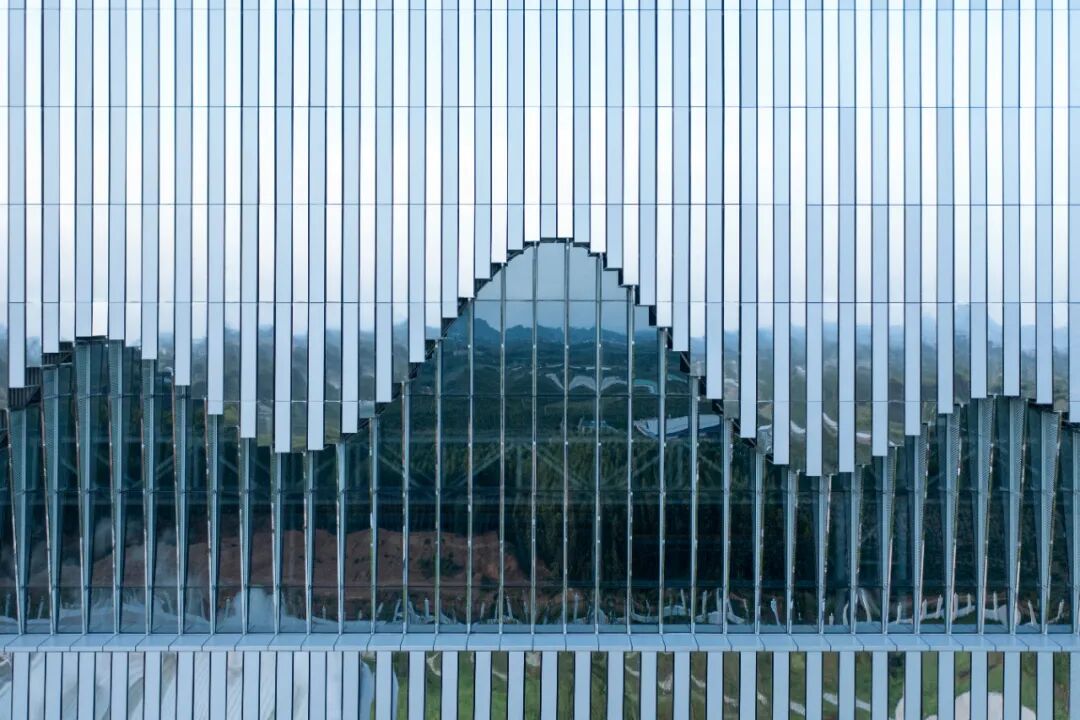

△ 镜面与哑光格栅相间布置摄影：直译建筑摄影

铝板幕墙采用镜面和哑光两种铝板格栅相间布置，形成强反射与弱反射的交替节奏，以条带化的抽象反射将周围环境映衬在建筑表皮之上。参数化的峰丛曲线作为基准线，设定每条格栅的长度，并且通过格栅的单向弯折来实现宏观上的三维曲面效果。这种处理方法有效地降低了工程难度和造价，同时又增加了立面的机械感与构成感，既符合建筑的工业理性，又呼应了建筑的人文属性。

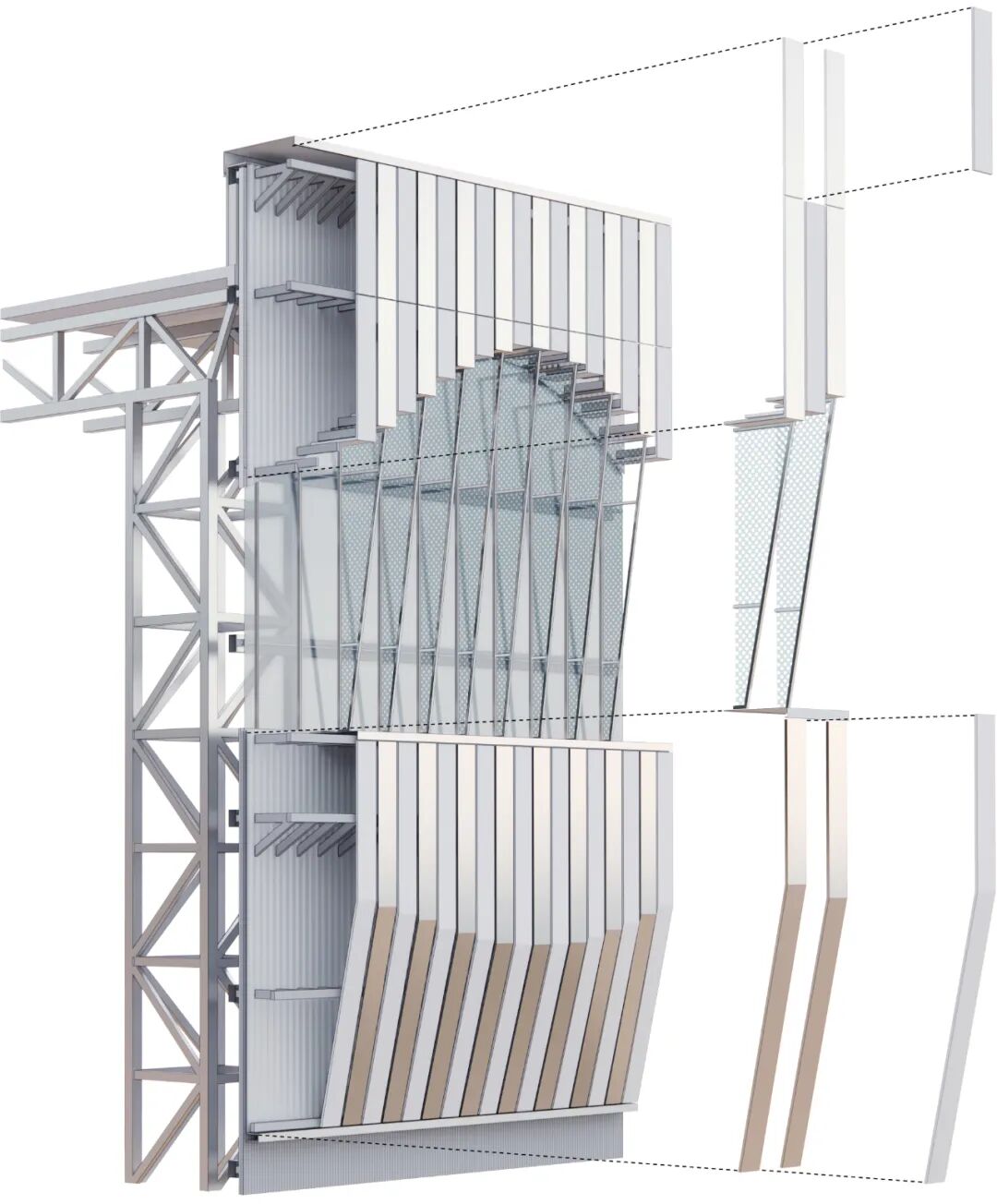

△ 厂房上部墙身 ©UUA

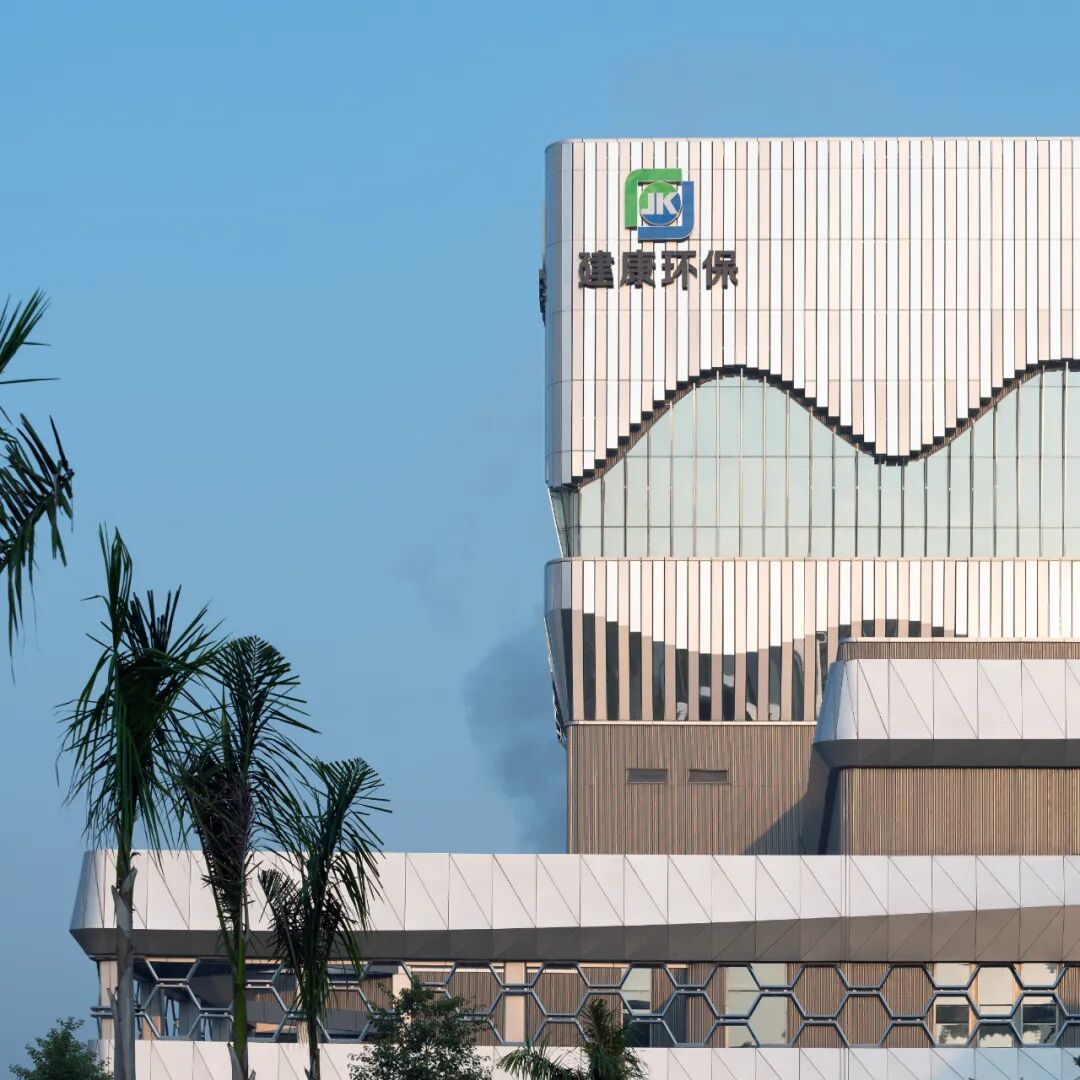

玻璃幕墙是丛峰形态的主体，外置具有白色彩釉点的三角形玻璃肋，并用镜面不锈钢包边强化线条，形成更具三维化的视觉层次。工业厂房室内具有照度均匀的需求，因此东、南、西三个方向的玻璃肋可以有效地散射进入室内阳光，避免形成强烈的光照与阴影。

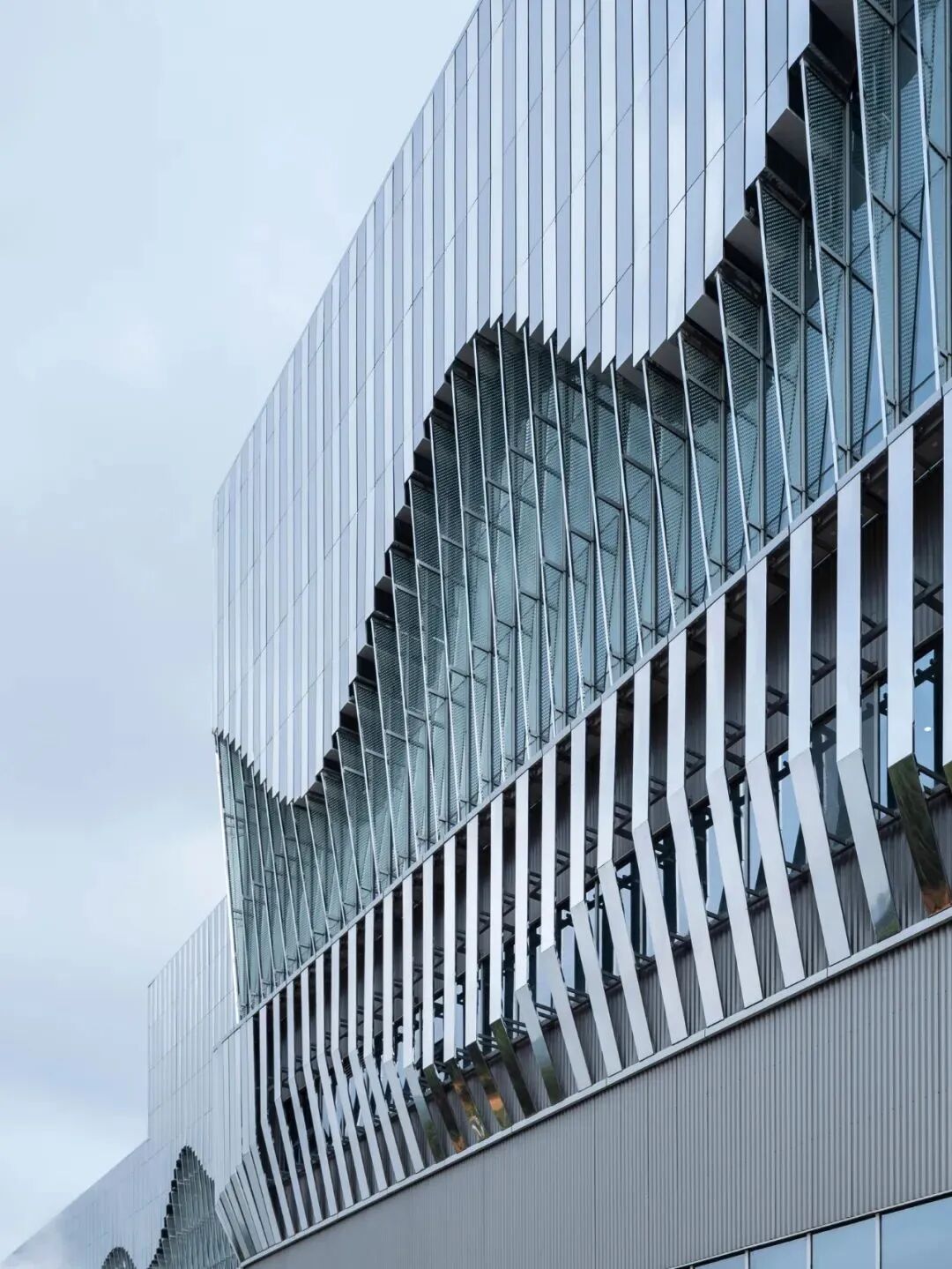

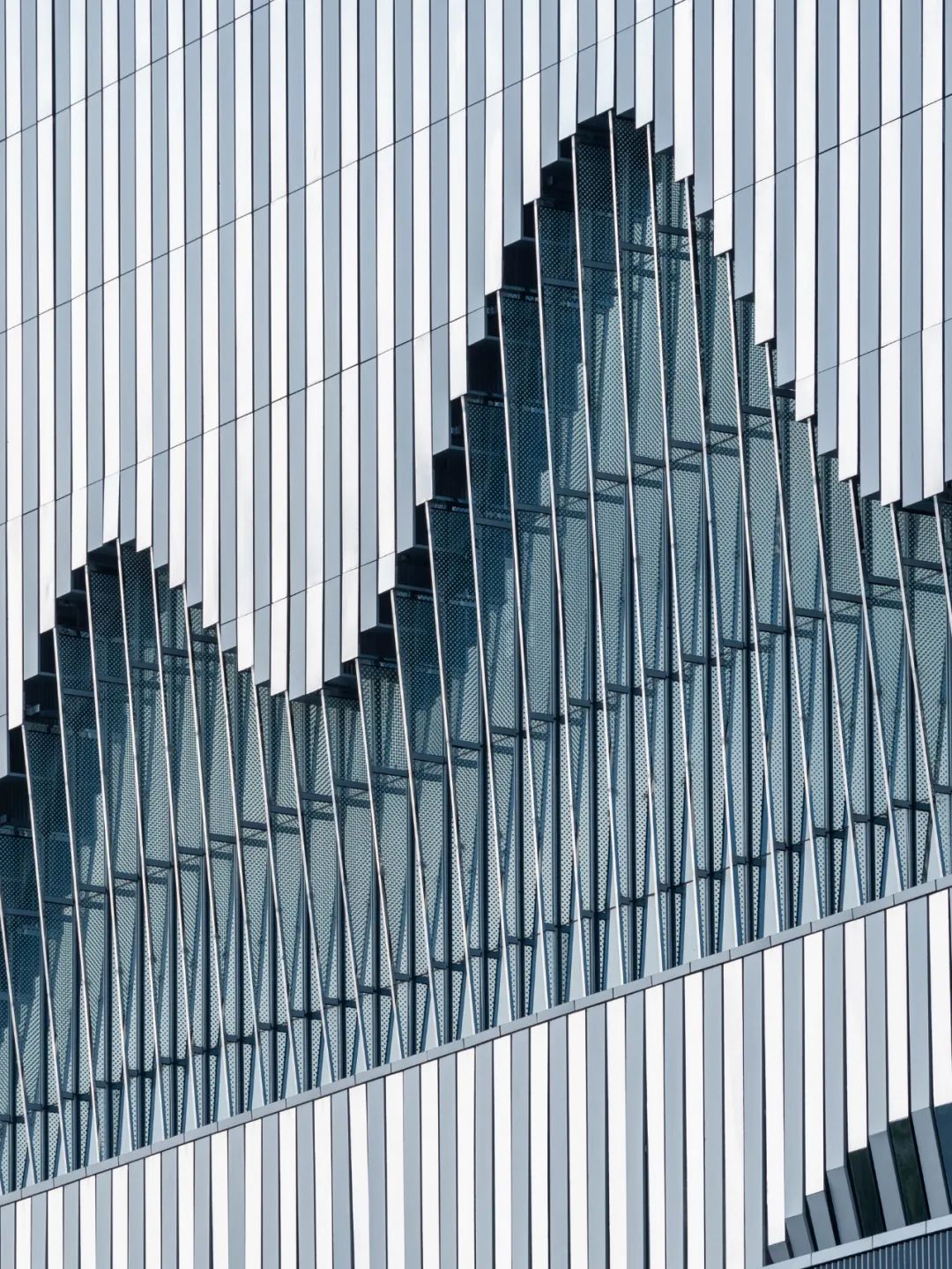

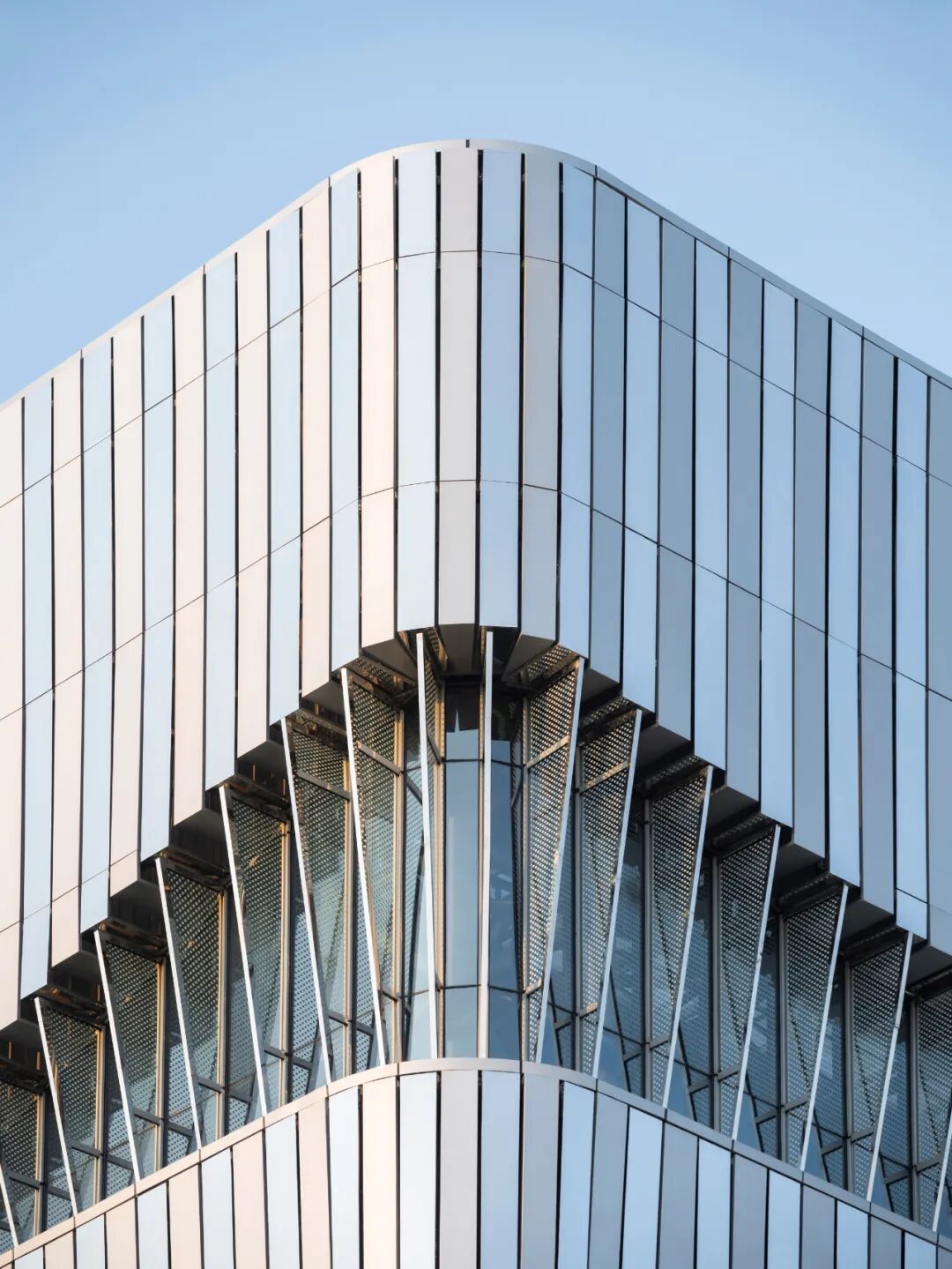

△ 三维化的玻璃幕墙细节摄影：直译建筑摄影

厂房的裙房部分包含多种功能空间，需要灵活开窗，因此采用横向带状布局。其中带状铝板幕墙将曲面元素简化为三角面，在降低工程难度的同时，很好地呼应了厂房上部的丛峰形象。

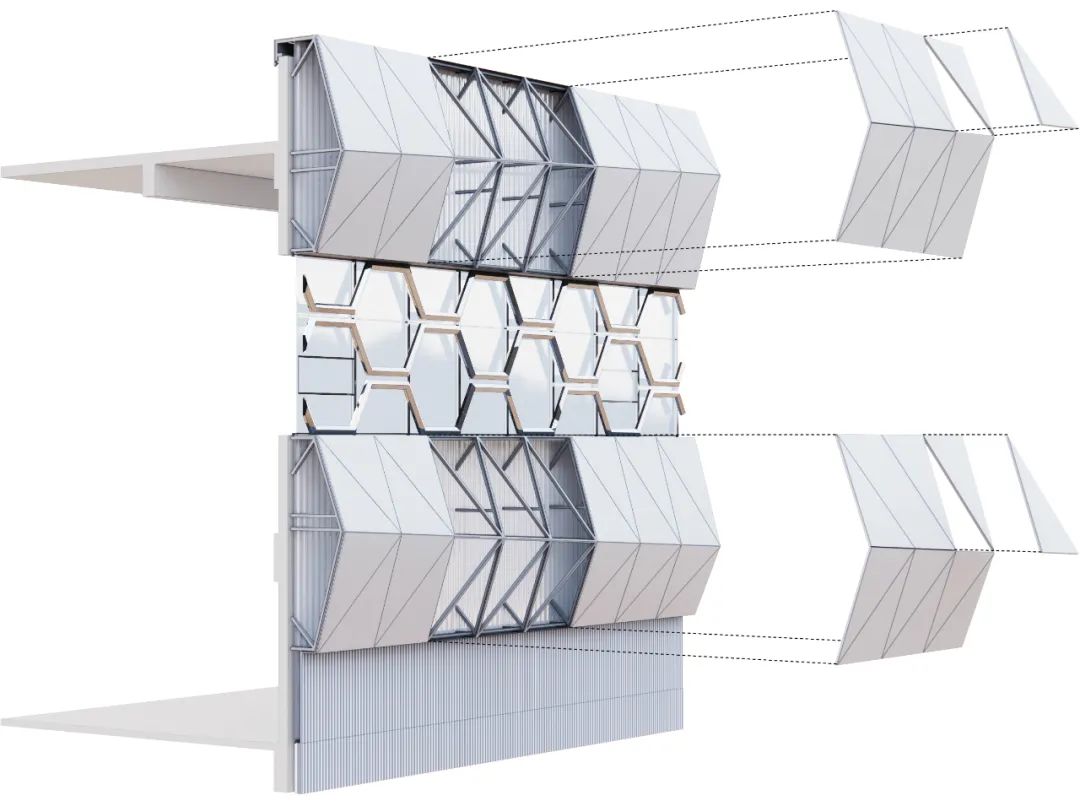

△ 裙房墙身 ©UUA

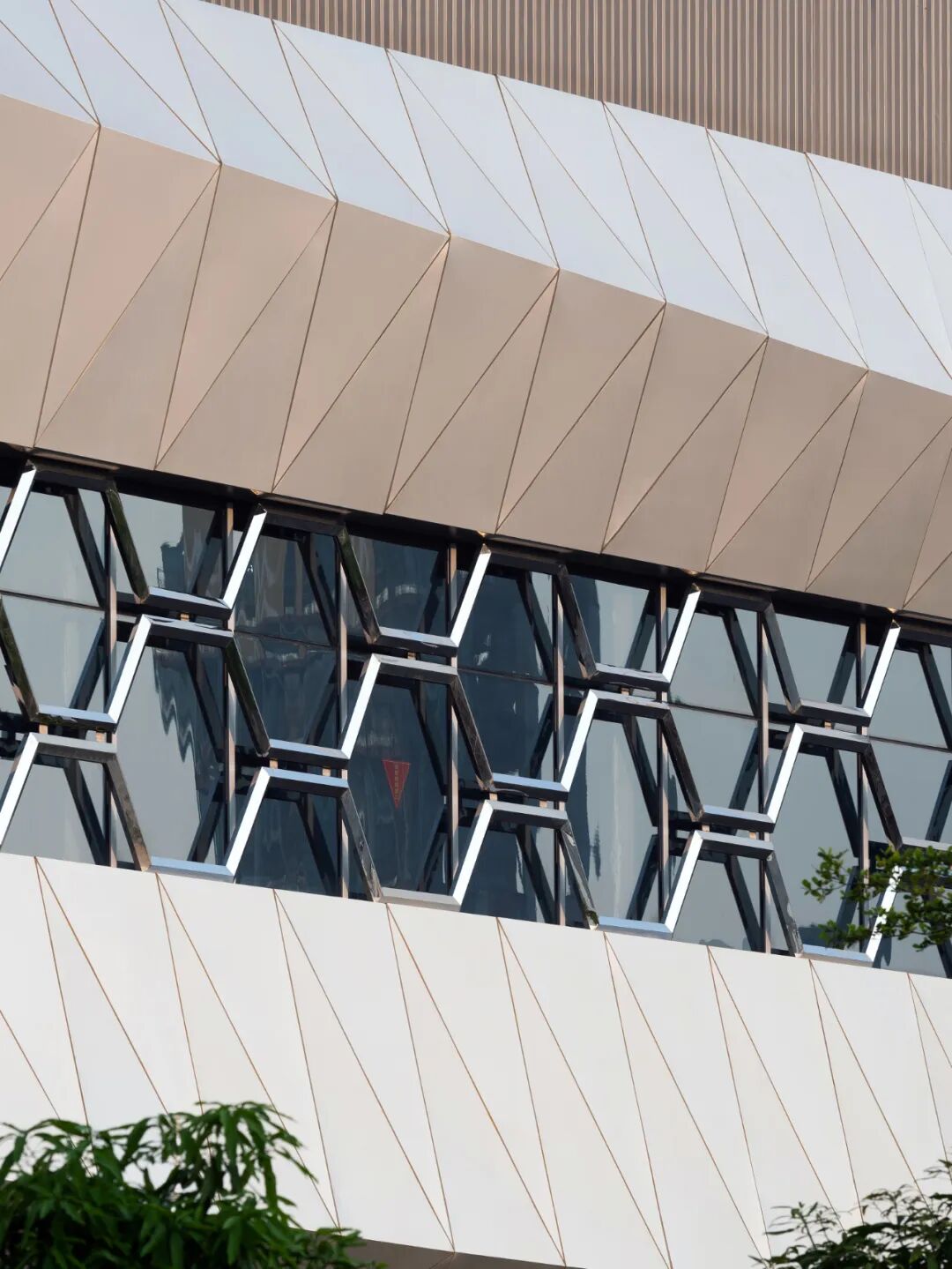

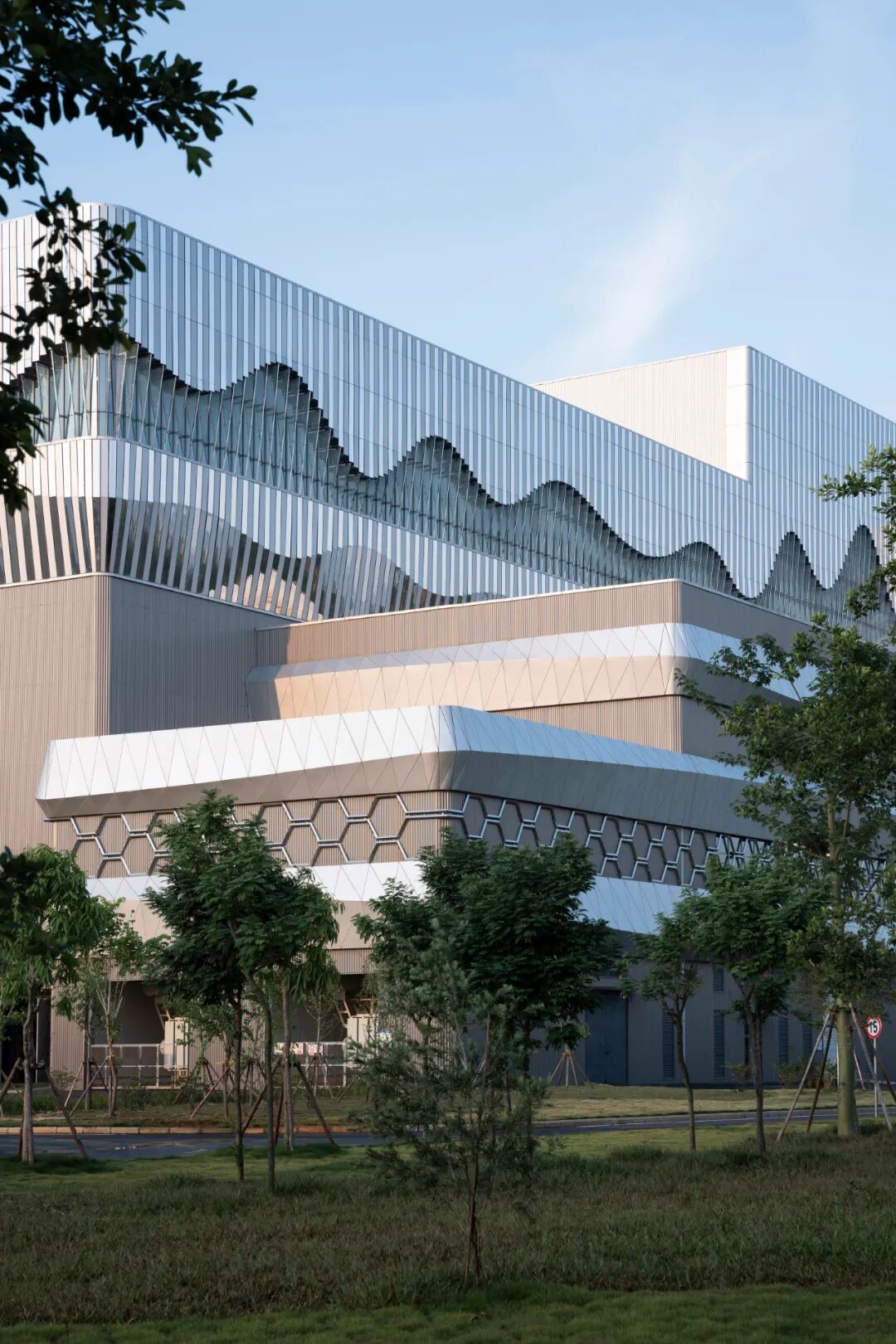

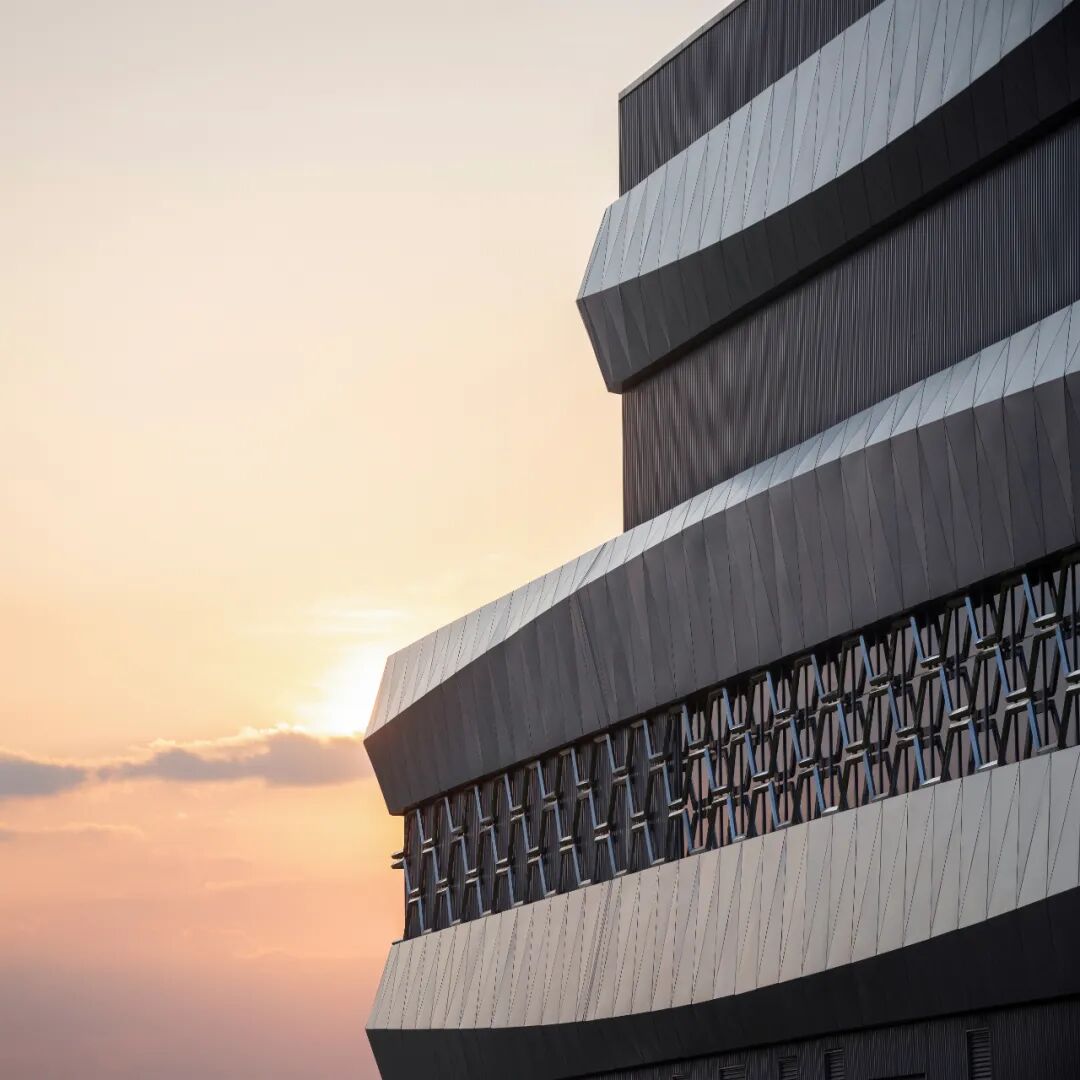

△ 三角面化的裙房铝板条带摄影：直译建筑摄影

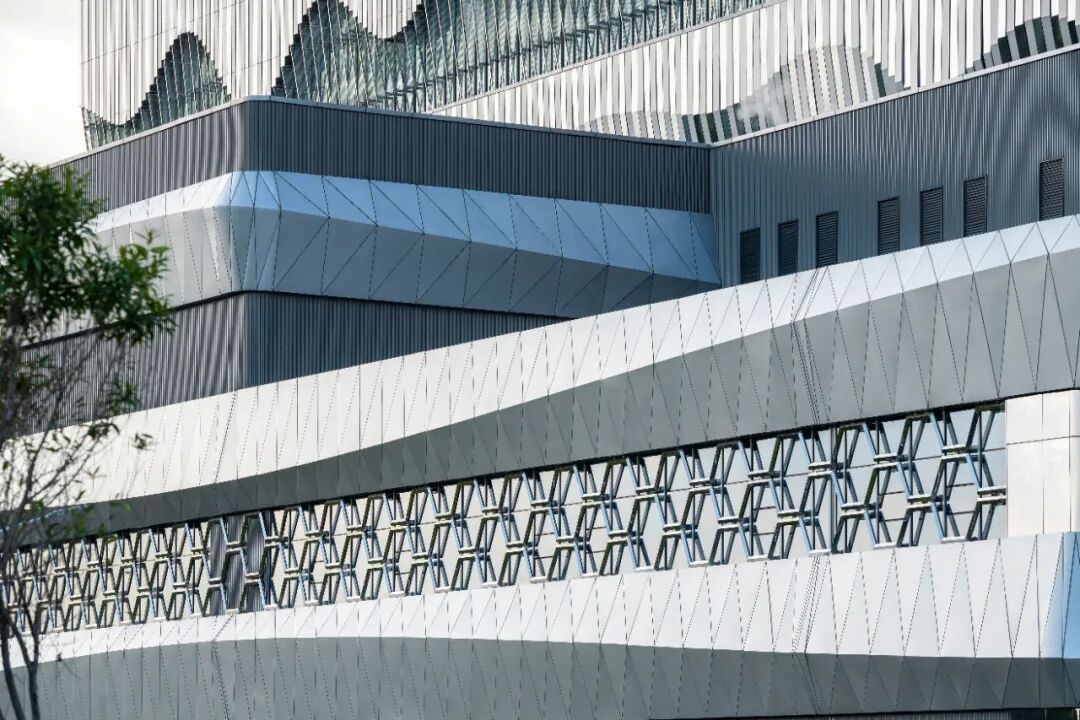

△ 裙房的横向条带摄影：直译建筑摄影

UUA通过对幕墙色彩、肌理和形式的把控，以一种不易察觉而又复杂精妙的方式，赋予了建筑随视角、光线、天气而变的动态美学，缓解了建筑巨大体量对环境的压迫感。

△ 朝霞中的绚烂摄影：直译建筑摄影

△ 晨光中的温煦摄影：直译建筑摄影

△ 夕阳下的恢宏摄影：直译建筑摄影

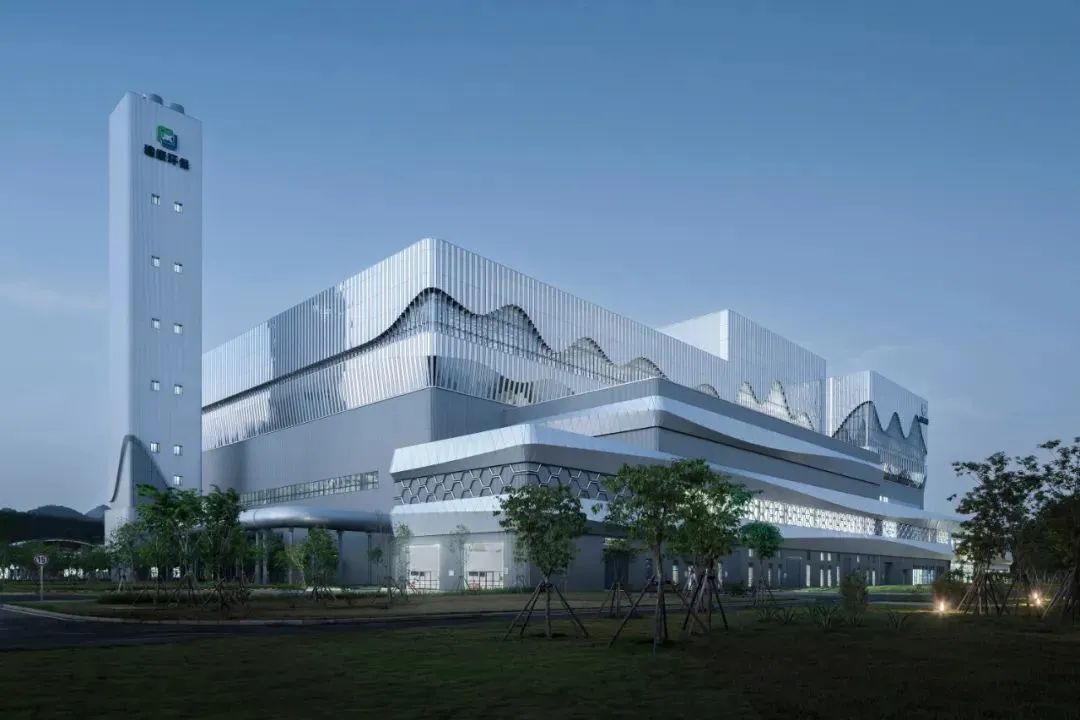

△ 夜色中的清冷摄影：直译建筑摄影

△ 与环境互动的建筑表皮摄影：直译建筑摄影

工艺：运行中的机器美学

Process: The Aesthetics of Machine in Operation

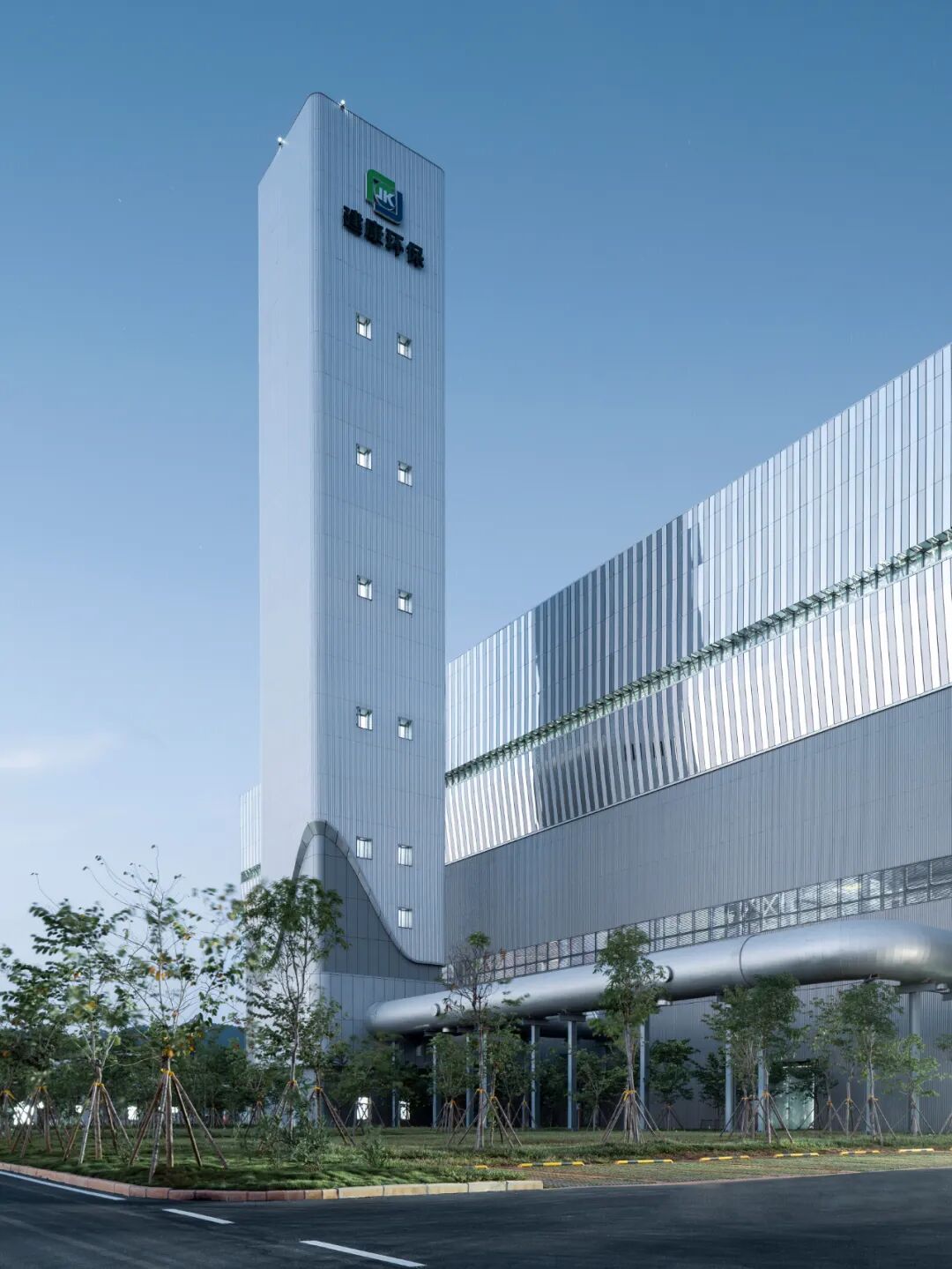

△ 烟囱与管道摄影：直译建筑摄影

机器是工业建筑的核心，它特有的功能与效率，理性与逻辑，集中展现了人类智慧，形成了一种独特的美学体验。厂房的外形是内部机器布局的诚实反映，揭开这层包裹的外衣，垃圾焚烧发电的工艺流程同样是充满趣味、引人入胜的工程奇观。

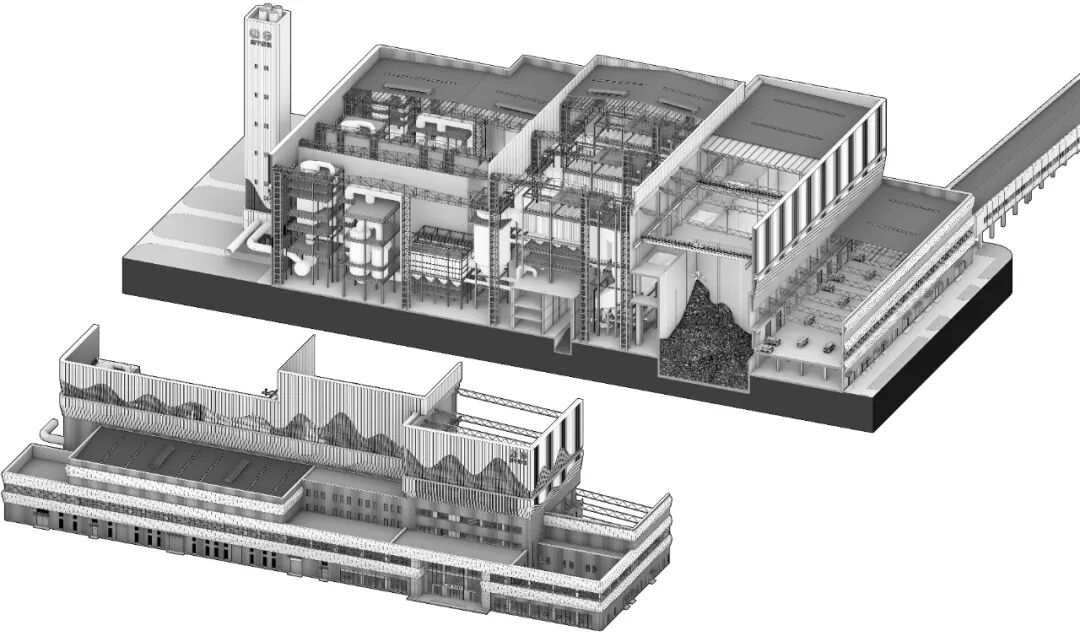

△ 发电厂工艺布局 ©UUA

垃圾运输车沿坡道进入厂房卸料到负压的密闭垃圾池。经过一段时间的发酵，垃圾产生的渗滤液经过初步净化送至污水处理厂进行最后处理。发酵后的垃圾经吊车抓斗送至进料斗，并最终到达焚烧炉。垃圾燃烧产生的烟气经净化达到国标后排放到空气中；飞灰在厂内固化稳定后处理填埋；炉渣可综合利用（如制砖）。垃圾焚烧产生的热能用于加热高温蒸气，推动蒸汽轮机发电机组发电，并入国家电网。

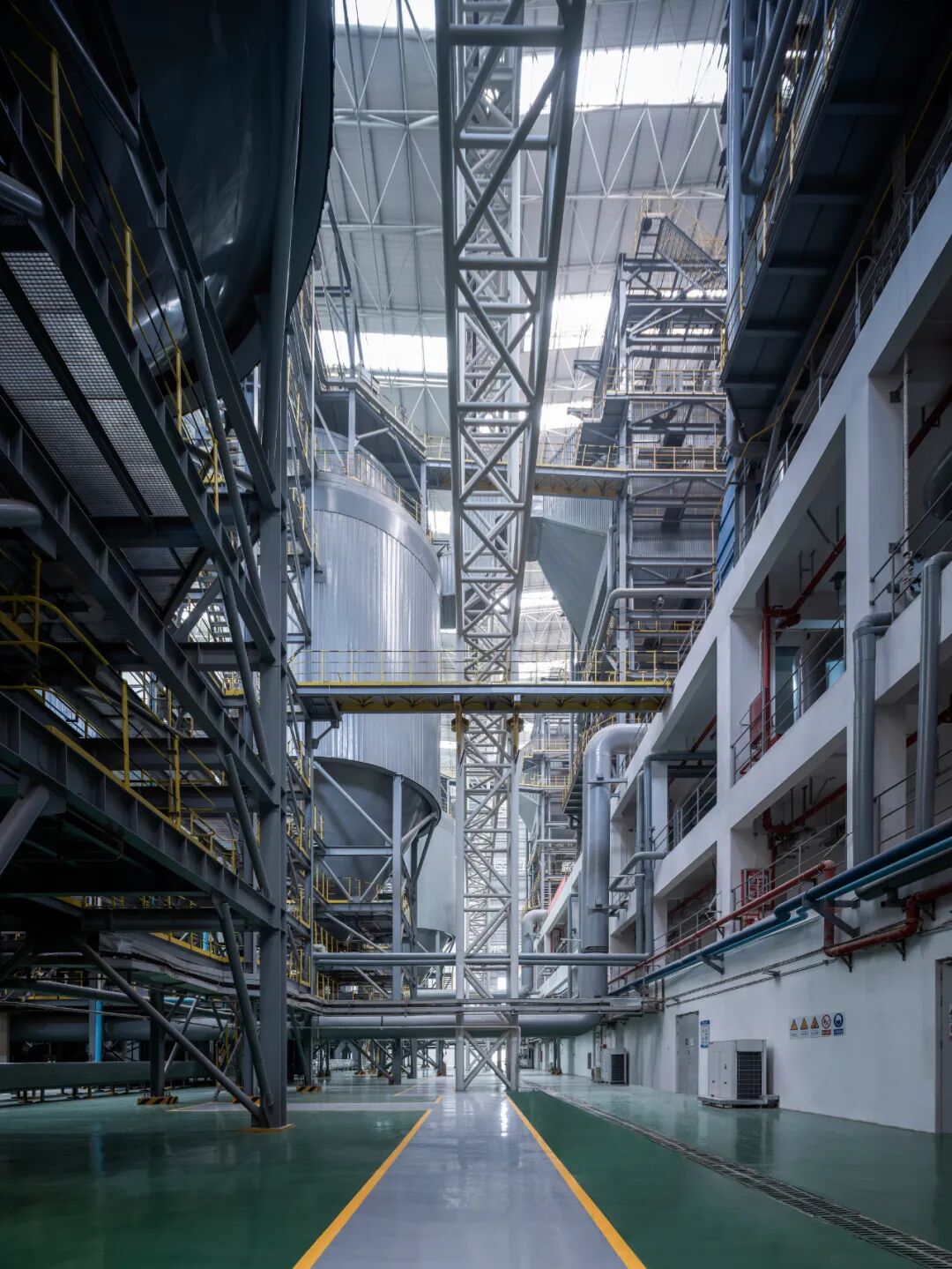

△ 机器美学-发电厂内部的工艺设备摄影：直译建筑摄影

结语: 艺术与工程学的凝聚

Summary: Art and Engineering Unified

△ 以艺术的方式回应场地文脉摄影：直译建筑摄影

特点鲜明的地域环境往往可以激发建筑师的大胆创意，而承载着社会责任的大型基础设施项目通常又需要慎重决策，因此要获得进退的平衡就依赖于一个巧妙而有效的设计策略。南宁双定垃圾焚烧发电厂的建筑设计以一种极具艺术表现力的方式回应了场地文脉，而且更为重要的是UUA的建筑师以严谨的工程理性将设计概念高度还原，实现了一座凝聚了艺术与工程学的先进工厂。
